Шаровой мельницей называют специальное оборудование, предназначенное для помола твердых материалов. Это могут быть рудные или нерудные полезные ископаемые, строительные материалы и т. д. Дробление в них происходит с помощью твердых шаров. Отсюда и их название.

Конструкция

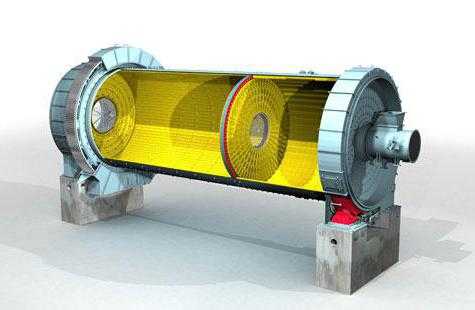

Основным элементом такого оборудования, как шаровая мельница, является специальный барабан обычно цилиндрической формы. Частично его объем заполняют твердые шары. Изготовлены они могут быть из стали, чугуна, алюминия и т. д. Иногда вместо шаров используются размольные тела и другой формы: цилиндрической, квадратной и т. д. В барабаны небольших мельниц может загружаться даже простая галька. Крутящий момент рабочему органу мельницы чаще всего передает электрический двигатель. Простейшие модели могут оснащаться обычной ручкой вращения.

Для того чтобы продлить срок службы барабанов, при изготовлении мельниц их стенки изнутри покрывают специальными износостойкими материалами: твердыми сплавами, марганцовистыми сталями, наплавочными материалами.

Все дробильные аппараты этой разновидности имеют ту особенность, что породы и другие твердые материалы измельчаются в них до частиц, имеющих неправильную осколочную форму и шероховатую поверхность. Ниже представлена схема шаровой мельницы стандартного образца. Как видите, оборудование этого типа имеет не особенно сложную конструкцию.

Шаровая мельница: принцип работы

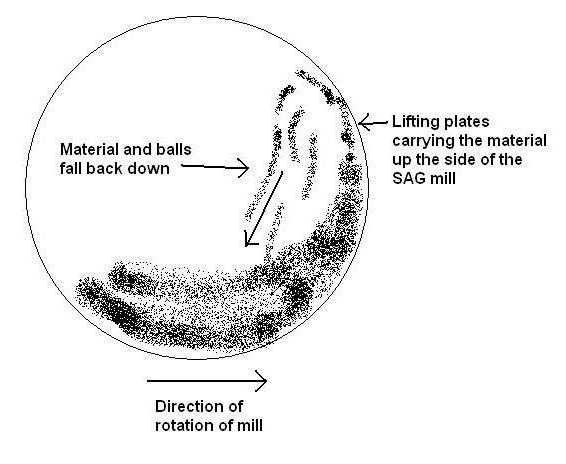

Помол твердых материалов внутри барабана происходит благодаря передвижению шаров. Дробиться горные породы могут до разной величины зерна. Неодинаковой бывает и производительность мельниц. Последний параметр зависит от формы размольных тел, степени наполненности ими барабана и скорости его вращения. В процессе работы мельницы на горные породы могут действовать две силы: ударная и истирающая. Собственно сам процесс дробления — процедура по времени довольно-таки длительная. Продолжаться он с использованием такого оборудования, как шаровая мельница, может от пары часов до нескольких суток.

Разновидности

Классифицироваться мельницы этого типа могут по следующим признакам:

  • По сфере использования. Мельницы бывают лабораторными и промышленными. Первая разновидность применяется для дробления малого количества твердого вещества, имеет небольшие габариты. Слишком уж высокой производительностью такое оборудование не отличается. Промышленные мельницы предназначены для дробления большого количества горных пород и используются чаще всего для изготовления разного рода строительных материалов.

  • По типу конструкции. На предприятиях и в лабораториях могут использоваться аппараты с одним или с двумя барабанами.

  • По условиям работы. В этом плане различают мельницы сухого и мокрого помола. Первая разновидность обычно используется для изготовления разного рода строительных материалов. Мельницы мокрого помола применяются в основном для дробления заранее измельченных пластических и дисперсных масс. Такое оборудование обычно устанавливается в цехах предприятий, занимающихся изготовлением стекла, керамики и ЛКМ.

  • По способу разгрузки. По этому признаку различают решетчатые и сливные мельницы. В первом случае разгрузка производится принудительно. Такие аппараты считаются более производительными. В сливных мельницах готовая пульпа разгружается через цапфу.

  • По типу действия. В этом плане различают оборудование непрерывного и периодического действия.

Основные режимы работы

Измельчаться твердые материалы в мельницах могут до мелкого или крупного зерна. При этом на предприятиях обычно используется два режима их работы: истирания и ударный. В первом случае чаще всего получаются порошки с очень мелким зерном. Ударный режим используется для дробления материалов до крупных частиц. Истирается горная порода внутри мельницы при не слишком большой скорости его вращения. В этом случае шары не отрываются от стенок барабана, а просто перемещаются относительно его поверхности и друг друга. При больших скоростях они подлетают вверх и падают на горную породу, создавая ударную нагрузку.

Скользящий режим

Чтобы шаровая мельница работала с максимальной производительностью, в барабане должно находиться определенное количество размольных элементов. Если их будет слишком мало, оборудование перейдет в скользящий малоэффективный режим обработки породы. Дело в том, что при недостаточном общем весе шаров они перестают двигаться друг относительно друга, скользя по стенкам барабана единой массой. При этом значительно уменьшается площадь их соприкосновения с обрабатываемой породой, а следовательно, и падает производительность. Оптимальным весом размольных элементов считается 1.7-1.9 кг на литр объема барабана.

Марки шаровых мельниц

Оборудование этого типа сегодня выпускают многие компании. Довольно-таки популярными являются, к примеру, аппараты марки Retsch. Работа шаровой мельницы этого производителя может быть в том числе и непрерывной. Также такие модели программируются во время запуска. Технические характеристики мельниц этого типа представлены в таблице ниже (на примере Retsch PM 100).

Параметр

Значение

Количество размольных мест

1

Размольный стакан

12-500 мл

Пропускная способность

220 мл

Вес

80 кг

Конечная тонкость помола

Менее 1 мкм

Габариты

630х468х415 мм

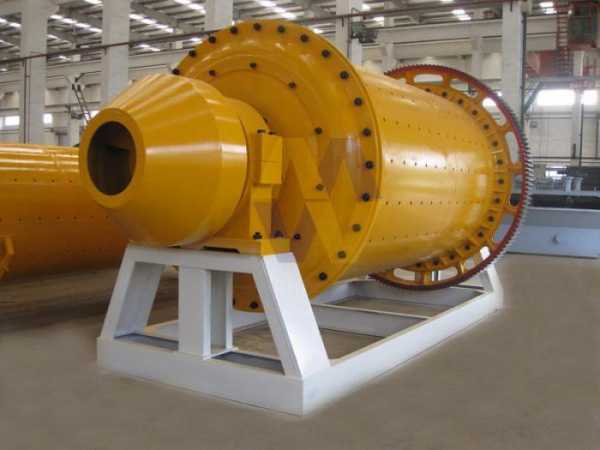

Из промышленных моделей большой популярностью пользуется шаровая мельница МШЦ производства «Уралмаш». Модели этой марки очень качественно измельчают материал даже большой твердости. Ниже представлены характеристики мельницы МШЦ-2700х3600.

Параметр

Значение

Диаметр барабана

2700 мм

Длина барабана

3600 мм

Мощность двигателя

400 кВт

Объем барабана

17.5 мм

Рабочее напряжение

6000 Вт

Вес

86 т

Производительность

22-63 т/ч

Как видите, это оборудование очень даже надежное и производительное — современная шаровая мельница. Характеристики моделей, данные выше, вполне исчерпывающе это подтверждают. С использованием оборудования этого типа можно дробить любые необходимые твердые материалы быстро и при этом максимально качественно. Сфера же применения шаровых мельниц на самом деле необыкновенно широка.

www.syl.ru

Ответы@Mail.Ru: Что такое "шаровая мельница"?

Шаровая мельница является важным оборудованием для вторичного мельчения после дробления материалов. Шаровая мельница широко употребляется в производственных отраслях: цемент, силикатные изделия, новейшие стройматериалы, огнеупорные материалы, удобрение, рудоразборка черного и цветного металлов, и т. д.

http://www.1stroy.ru/images/meln.jpg

Она проводит сухое или мокрого измельчение разных руд или других размолоспособных материалов. Сухое измельчение применяется в отраслях: огнеупорные материалы, цемент, удобрение, стекло; Мокрое измельчение применяется в отраслях: Рудоразборка, керамика, химпромышленность.

http://www.tdelo.ru/UserFiles/image/melnica_big.jpg

Преимущества:

1. Высокая производительность и стабильность
2. Износостойкость положительная.
3. Мелость продукции равномерная
4. Капиталовложение немногое.
5. Эксплуатационные расходы низкие
6. Оперирование упрощенное. Эксплуатация безопасная

http://www.pirotek.info/Ystrojstva/mulle2.gif

Шаровая мельница, машина для измельчения различных материалов. От дробилок мельницы отличаются более тонким помолом материала (до частиц размерами мельче 5 мм) . В зависимости от формы и вида рабочего органа и скорости его движения М. можно условно подразделить на пять групп.

http://www.tpribor.ru/images/tribokinetika_13.jpg

В качестве мелющих тел в шаровых мельницах используются металлические шары диаметром 30…125 мм, заполняющие до 45% объема барабана. Состав загрузки мелющих тел, как и стержневой загрузки, устанавливается на стадии эксплуатации.

http://www.tmsnab.ru/img/production/ball_mill.gif

Шаровые мельницы могут работать в открытом или замкнутом цикле с классифицирующими устройствами. Наиболее эффективным питанием для шаровых мельниц является продукт стержневой мельницы. На практике шаровые мельницы часто загружаются продуктом дробилок мелкого дробления, максимальная крупность которого составляет 15…20 мм, но производительность в этом случае несколько снижается.

otvet.mail.ru

Шаровая мельница Википедия

Схема шаровой мельницы

Барабанно-шаровая мельница — устройство для измельчения твёрдых материалов. Применяется в основном в горнорудной промышленности, для создания порошка для использования в красках, пиротехнических средствах, и в керамике. Барабанные мельницы используются при производстве цемента, извести, гипса, керамических изделий и т. п. для измельчения материала до частиц размером менее десятых долей миллиметра. Процесс помола отличается большой энергоёмкостью и стоимостью.

В барабанных мельницах материал измельчается внутри полого вращающегося барабана. При вращении мелющие тела (шары, стержни) и измельчаемый материал (называемые «загрузкой») сначала движутся по круговой траектории вместе с барабаном, а затем падают по параболе. Часть загрузки, расположенная ближе к оси вращения, скатывается вниз по подстилающим слоям. Материал измельчается в результате истирания при относительном перемещении мелющих тел и частиц материала, а также вследствие удара.

Описание[ | ]

Шаровые мельницы подразделяются на лабораторные и промышленные. По типу конструкции делятся на однокамерные и двухкамерные. Основная деталь конструкции — вращающийся барабан, частично заполненный шариками определённого диаметра из стали, чугуна и других сплавов, иногда из керамики. Также могут быть использованы галька и кремень, далее мелющие тела. Мелющие тела, перекатываясь во время работы мельницы, превращают необработанное сырьё в порошок. Небольшие шаровые мельницы оборудованы барабаном с ручкой вращения, а также шкивами и ремнями для передачи вращательного движения. Высококачественные шаровые мельницы перемалывают сырьё до гранул размером 0,0001 мм, значительно увеличивая площадь поверхности вещества.

Наиболее эффективными мелющими телами в лабораторных шаровых мельницах для перемалывания является шары из окиси алюминия, также используются шары из различных твёрдых материалов (нержавеющая сталь, сверхтвёрдые сплавы, агат и др.). При обработке пиротехнических смесей используются керамические шары.

В промышленности используют шаровые мельницы с непрерывной подачей сырья на входе и с обработкой готового продукта на выходе. На тепловых электростанциях барабанно-шаровые мельницы применяются для помола углей. Шаровые мельницы не могут использоваться для обработки некоторых пиротехнических смесей из-за возможности протекания химической реакции.

Лабораторные шаровые мельницы[ | ]

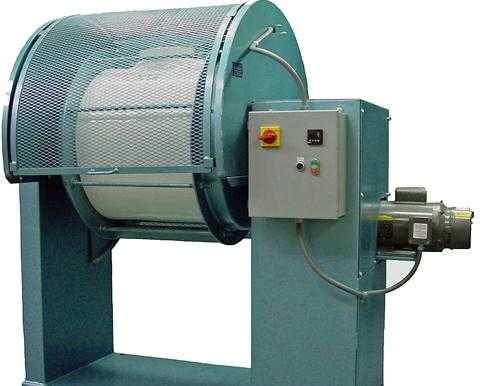

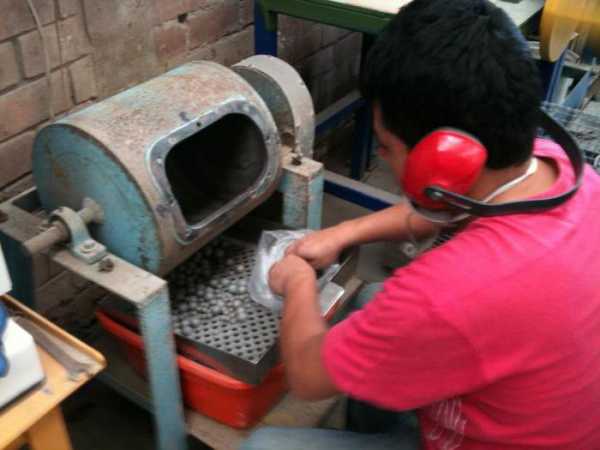

В лабораториях для помола небольших количеств твёрдых веществ применяют виброшаровые мельницы с электроприводом. Основная деталь конструкции - стальной, керамический или агатовый стакан с крышкой, частично заполненный шариками диаметром около 5-6 мм из того же материала, что и стакан. Несколько (до 6) стаканов вставляются и закрепляются в виброобойме, которая приводится в вибрацию электродвигателем с экцентриком на оси. Кроме того, в лабораторной практике используют планетарные шаровые мельницы.

Области применения и характеристики промышленных шаровых мельниц[ | ]

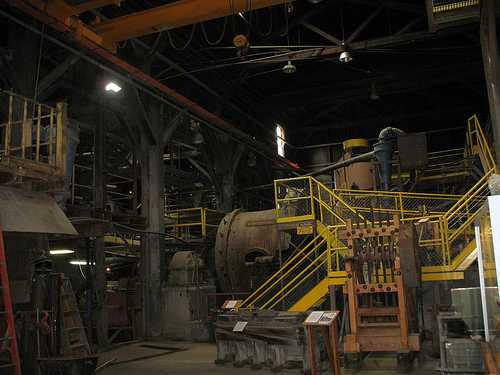

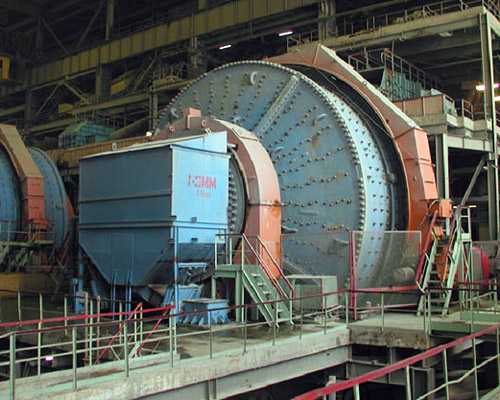

Мельница на заводе

Мельницы шаровые предназначены для помола различных рудных и нерудных полезных ископаемых, строительных материалов средней твёрдости. Мельницы используются при производстве стройматериалов (гипс, силикатный кирпич, сухие смеси и др.), при производстве материалов для асфальтобетона (минеральный порошок), при производстве сырья для ЛКМ, бумаги (микромрамор, микрокальцит), в горнорудной, горнохимической и других отраслях промышленности.

Мельницы шаровые работают в различных технологических схемах (в открытом или закрытом цикле) и позволяет получать однородный по тонкости продукт измельчения с помощью мелющих тел (шаров и цильпебсов).

Производительность мельницы зависит от свойств измельчаемых материалов (прочность, размолоспособность), крупности материалов на входе (до 50 мм), влажности материалов (до 0,5 %), тонкости помола, равномерности питания, заполнения мелющими телами и материалом.

  • диаметр шаров — от 30 мм
  • крупность обрабатываемого сырья (на входе) — до 50 мм

ru-wiki.ru

Барабанные шаровые мельницы

Общее описание

Для измельчения материалов в тонкую фракцию служат мельницы различных типов и конструкций, в которых измельчение происходит методом истирания материалов или одновременно воздействия от ударов и истирания. Виды таких мельниц, как и типы их конструкции, весьма разнообразны и многочисленны. Наиболее широкое применение получили шаровые мельницы.

Насколько экономичен процесс измельчения, показывает не только конструктивное исполнение мельничного агрегата, но и схема измельчения, которая заложена в аппарате.

Для мелкого и тонкого размола служат мельницы с замкнутым контуром работы. Такая схема измельчения подразумевает поступление материала в аппарат, который классифицирует зерна по размеру: от крупного до мелкого. Материал с требуемой степенью измельчения выходит из мельницы в качестве готового материала, а более крупные зерновые фракции поступают снова в загрузочный бункер на повторное измельчение, создавая тем самым замкнутый цикл.

Благодаря замкнутому циклу можно увеличить производительность мельниц, не увеличивая расход энергии на размельчение: продукт можно отводить частями по заданной конечной величине зерна, а продукт более крупной зернистости отправлять непрерывно на домол. При замкнутом цикле работы возможна полная разгрузка мельницы, даже если не весь продукт соответствует заданному размеру зерна.

Шаровые мельницы – машины, которые получили широкое применение для мокрого и сухого грубого, тонкого и сверхтонкого помола средне твердых и твердых материалов. Одним из основных составляющих этих машин является вращающийся полый цилиндр (труба, барабан), внутреннее пространство которого на 30 – 40 процентов заполнено износостойкими, прочными мелющими шаровидными телами, выполненными из стали или же очень твердого фарфора.

Внутренние стенки цилиндра, поперечно разделенные перфорированными переборками на камеры, облицованы бронированными стойкими к износу пластинами. В каждой из камер цилиндра имеется множество мелющих шаров с различным диаметром. Загружаемый продукт, попадая в мельницу, проходит последовательно все камеры с шарами и покидает агрегат уже в размолотом виде с достаточно высокой степенью измельчения.

При вращении цилиндра, находящиеся в нем мелющие шары и измельчаемый продукт захватываются стенками цилиндра, поднимаются вверх и, не достигнув самой высокой точки цилиндра, падают вниз на наполнитель. Измельчение продукта осуществляется за счет ударов падающих сверху шаров, а так же истирания между ними и бронированной облицовкой цилиндра.

Настройка скорости вращения шаровой мельницы выполняется с учетом диаметра ее цилиндра. Скорость ее вращения не может быть слишком большой, в противном случае мелящие тела за счет действия центробежных сил так прижмутся к стенкам цилиндра, что просто не смогут оторваться от них и упасть вниз. Если же скорость вращения машины будет слишком низкой, то шары и исходный материал попросту не смогут подняться вверх, следовательно, продукт измельчаться не будет. При слишком большой или слишком малой скорости вращения производительность измельчения очень резко падает.

Шаровые мельницы с центральной разгрузкой оснащены коротким барабаном, внутри которого находятся стальные шары диаметром от 25 до 175 мм (в устройство подаются куски размером не более 65 мм). Для более высокого подъема измельчающих шаров, барабан изнутри оборудован плитами со ступенчатыми или волнистыми поверхностями. Шаровая мельница работает как сухим, так и мокрым способом. При измельчении мокрым способом, суспензия сливается через полую цапфу. В случае использования сухого метода, измельченный материал отсасывается пылесосом или разгружается через цапфу самотеком.

Шаровая диафрагмовая мельница.

Шаровые диафрагмовые мельницы оснащены цилиндрическим барабаном с литыми торцевыми крышками. Барабан вращается на полых цапфах. Рядом с одной с крышек, в барабане находится перекрытие диафрагмой. Измельченный материал в виде суспензии проходит сквозь щели диафрагмы, подхватывается ребрами диафрагмы и удаляется из мельницы через цапфу. Кроме того, через цапфу при помощи питателя подается исходный материал. Часть отверстий диафрагмы можно перекрывать, чтобы регулировать уровень суспензии в мельнице. Шаровые диафрагмовые мельницы применяются только для мокрого измельчения.

Трубные мельницы полностью измельчают обрабатываемый материал, вследствие того, что материал дольше находится в длинном барабане. В данном случае увеличивается расход электроэнергии, но отпадает необходимость в использовании классификатора. Трубные мельницы бывают однокамерного и многокамерного типа. Многокамерные оснащаются перегородками, которые делят камеру на 3-4 отсека. В каждом отсеке находятся дробящие тела разного размера (уменьшается в соответствии с измельчением материала). Отсеки, расположенные первыми по ходу движения измельчаемого материала, заполняются шарами на 23-30% объема, последние отсеки заполнены на 40%.

Для измельчения керамических материалов используются мельницы, оснащенные кремниевыми плитами, которые не загрязняют обрабатываемый материал железом.

Обработанный материал разгружается через щели, которые расположены по периферии торцевой стенки, а потом попадает в кольцевой желоб.

Мельницы шаровые. Описание, принцип действия, расчеты и технические характеристики.

Для размола продукта в мелкую фракцию служат шаровые мельницы, которые выполняют обработку продукта шарами. И материал, и шары находятся вместе во вращающемся барабане полой конструкции. Шары из стали или кремния в барабане ударяются о материал, разбивая и истирая его.

С нарастанием скорости вращения мельничного аппарата возрастает центробежная сила и угол подъёма шаров. Этот угол растет, пока сумма весов шаров не превысит величину центробежной силы. Тогда шары будут падать вниз по определенной кривой. Если центробежная сила станет слишком велика, то шары начнут вращаться вместе с мельницей, а материал перестанет измельчаться. Поэтому целесообразно определить число оборотов мельничного аппарата, при котором шары будут падать с максимальной высоты и с наибольшей скоростью при падении.

Итак, максимальное число числа оборотов барабана определяется следующим образом, при условии, что шар пребывает в точке m.

Шар находится под действием сил, действующих в разных направлениях. При этом центробежная сила равна

C = m·ω²·r = (G·ω²·r)/g

и составляющая величина силы веса шара

P = G·sin⁡α

причем,
G – вес шара в кгс;
w – угловая скорость вращения барабана;
D – диаметр барабана в м;
n – число оборотов в минуту;
C – центробежная сила, измеряемая в кгс.

Для пребывания шара в равновесии должно быть соблюдено следующее условие:

(G/g)·ω²·r ≥ G·sin(⁡α)

или

C ≥ P

Обычно расчет ведётся по формуле:

n = 32/√D об/мин

С целью уменьшения скольжения шаров броня имеет не гладкую поверхность, а ступенчатую (волнами). Таким образом, при числе оборотов, рассчитанном выше указанной формулой, достигается требуемый подъём шаров.

Вес шаров должен обеспечивать размельчение достаточно больших кусков загруженного материала. Так как шары падают с разной высоты, порой трудно точно рассчитать выполняемую ими работу. Должна соблюдаться правильная пропорция между размером шаров и кусками загруженного материала, чтобы достичь эффективности в работе шаровой мельницы. Если в измельчаемом продукте будет много больших кусков, то они не будут размалываться, собираясь межу шарами, приостанавливая тем самым работу мельницы. В этом случае следует уменьшить размер кусков размельчаемого материала или же увеличить величину шаров, что, однако, уменьшит производительность мельницы.

Поэтому есть смысл в использовании шаров более мелкого размера. Диаметр не должен быть меньше требуемой величины. Например, шары с диаметром менее 65 мм применяются редко. Эффективность процесса размола и производительные показатели мельницы зависят от объёма заполнения барабана шарами, который не должен превышать 25-40% объёма самого барабана.

Производительные показатели мельницы зависят от диаметра барабана, а также соотношения диаметра и длины барабана. Если длина барабана маленькая, помол будет более грубым. Чтобы достичь более тонкого помола, необходим возврат большого количества материала обратно в мельницу, которая таким образом перегружается. Если длина барабана достаточно велика, то помол будет происходить в передней части его, а остальная часть будет бездействовать, тем не менее потребляя энергию. Нет оптимального соотношения между длиной и диаметром барабана, однако обычно его принимают: L : D = 1,56 – 1,64. На производительность мельницы влияют и многие другие факторы, как например, степень заполнения шарами барабана, размер шаров, форма брони, число оборотов при вращении барабана, тонкость помола, влажность и размер крупной фракции измельчаемого продукта, своевременное удаление готовой продукции.

Отличие шаровых мельниц от других типов состоит также в том, что они имеют большой расход энергии, т.е. работая вхолостую, мельница с шарами расходует такое же количество энергии, что и мельница при полной загрузке. Так что процесс работы мельницы с неполной загрузкой считается невыгодным.

Типы шаровых мельниц определяют конструктивные решения барабанов. Исходя из этого, различают цилиндрические, трубчатые и конические шаровые мельницы.

Цилиндрические мельницы имеют барабаны Ø 0,9 – 2,7 метра. Чем крупнее фракция измельчаемого продукта, тем больше должен быть барабан. Барабаны заполнены стальными или кремниевыми шарами. Стальные шары имеют Ø 20 – 185 мм, а кремневые – 70 – 100 мм. Шары расположены равномерно по всей длине мельницы. Цилиндрические мельницы для измельчения крупного продукта должны быть небольшой длины.

Трубчатые шаровые мельницы имеют шары, которые воздействуют более длительно на измельчаемый продукт. Барабаны у таких мельниц, как правило, имеют большую длину.

Приводной вал на концах снабжен фрезерованными выступами и впадинами, которые входят, в свою очередь, в муфты. Такая конструкция предотвращает осевое смещение мельницы на редуктор или электродвигатель.

Коническая шаровая мельница имеет корпус, состоящий из 2-х конусов, между которыми располагается короткая цилиндрическая часть.

Коническая мельница это изменённая форма цилиндрической шаровой мельницы, что является весьма целесообразным, так как достигается определенная пропорциональность между прилагаемым усилием и полезным сопротивлением. В конической мельнице более крупные по размеру шары размещены глубже в цилиндрической части корпуса, и по направлению к разгрузочной части размер шаров постепенно уменьшается.

Ниже приведена схема конической мельницы, оснащённой воздушным сепаратором. Подаваемый в мельницу вентилятором воздух уносит измельчаемый материал в воздушный сепаратор, откуда самотёком крупные фракции снова возвращаются в мельницу по трубе. Из циклона выгружается готовый материал, а воздух возвращается в вентилятор по трубе. Избыточный же воздух уходит по трубе в атмосферу.

Центробежно-шаровые мельницы

Механизм помола представляет собой шары, зажатые между двух колец. Нижнее кольцо вращается, а верхнее неподвижно. Нижнее кольцо и давление пружин, передаваемое по верхнему кольцу, приводят в движение шары. Нажимная гайка регулирует натяжение пружин. Распределение давления между пружинами происходит равномерно, благодаря чему шары также изнашиваются равномерно. Измельчённый материал поступает по жёлобу в камеру мельничного агрегата, отбрасывается к периферии и растирается между кольцами и шарами, вытесняясь наружу, откуда поток воздуха отбрасывает его в сепаратор.

Мельница работает от электропривода, имеющего клиноременную передачу. Материал имеет максимальный размер измельчаемой фракции, равный 25 – 40 мм.

Барабанные шаровые мельницы
Бегуны для дробления
Вибрационные мельницы
Дробилки валковые
Дробилки щековые
Конусные дробилки
Молотковые мельницы

a href='/milling_plants/'>Оборудование и машины для дробления. Мельницы и дробилки

intech-gmbh.ru

Барабанно-шаровая мельница — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Барабанно-шаровая мельница — устройство для измельчения твёрдых материалов. Применяется в основном в горнорудной промышленности, для создания порошка для использования в красках, пиротехнических средствах, и в керамике. Барабанные мельницы используются при производстве цемента, извести, гипса, керамических изделий и т. п. для измельчения материала до частиц размером менее десятых долей миллиметра. Процесс помола отличается большой энергоёмкостью и стоимостью.

В барабанных мельницах материал измельчается внутри полого вращающегося барабана. При вращении мелющие тела (шары, стержни) и измельчаемый материал (называемые «загрузкой») сначала движутся по круговой траектории вместе с барабаном, а затем падают по параболе. Часть загрузки, расположенная ближе к оси вращения, скатывается вниз по подстилающим слоям. Материал измельчается в результате истирания при относительном перемещении мелющих тел и частиц материала, а также вследствие удара.

Описание

Шаровые мельницы подразделяются на лабораторные и промышленные. По типу конструкции делятся на однокамерные и двухкамерные. Основная деталь конструкции — вращающийся барабан, частично заполненный шариками определённого диаметра из стали, чугуна и других сплавов, иногда из керамики. Также могут быть использованы галька и кремень, далее мелющие тела. Мелющие тела, перекатываясь во время работы мельницы, превращают необработанное сырьё в порошок. Небольшие шаровые мельницы оборудованы барабаном с ручкой вращения, а также шкивами и ремнями для передачи вращательного движения. Высококачественные шаровые мельницы перемалывают сырьё до гранул размером 0,0001 мм, значительно увеличивая площадь поверхности вещества.

Наиболее эффективными мелющими телами в лабораторных шаровых мельницах для перемалывания является шары из окиси алюминия, также используются шары из различных твёрдых материалов (нержавеющая сталь, сверхтвёрдые сплавы, агат и др.). При обработке пиротехнических смесей используются керамические шары.

В промышленности используют шаровые мельницы с непрерывной подачей сырья на входе и с обработкой готового продукта на выходе. На тепловых электростанциях барабанно-шаровые мельницы применяются для помола углей. Шаровые мельницы не могут использоваться для обработки некоторых пиротехнических смесей из-за возможности протекания химической реакции.

Лабораторные шаровые мельницы

В лабораториях для помола небольших количеств твёрдых веществ применяют виброшаровые мельницы с электроприводом. Основная деталь конструкции - стальной, керамический или агатовый стакан с крышкой, частично заполненный шариками диаметром около 5-6 мм из того же материала, что и стакан. Несколько (до 6) стаканов вставляются и закрепляются в виброобойме, которая приводится в вибрацию электродвигателем с экцентриком на оси. Кроме того, в лабораторной практике используют планетарные шаровые мельницы.

Области применения и характеристики промышленных шаровых мельниц

Мельницы шаровые предназначены для помола различных рудных и нерудных полезных ископаемых, строительных материалов средней твёрдости. Мельницы используются при производстве стройматериалов (гипс, силикатный кирпич, сухие смеси и др.), при производстве материалов для асфальтобетона (минеральный порошок), при производстве сырья для ЛКМ, бумаги (микромрамор, микрокальцит), в горнорудной, горнохимической и других отраслях промышленности.

Мельницы шаровые работают в различных технологических схемах (в открытом или закрытом цикле) и позволяет получать однородный по тонкости продукт измельчения с помощью мелющих тел (шаров и цильпебсов).

Производительность мельницы зависит от свойств измельчаемых материалов (прочность, размолоспособность), крупности материалов на входе (до 50 мм), влажности материалов (до 0,5 %), тонкости помола, равномерности питания, заполнения мелющими телами и материалом.

  • диаметр шаров — от 30 мм
  • крупность обрабатываемого сырья (на входе) — до 50 мм
  • тонкость помола (на выходе) - до 2 мкм
  • диаметр барабана — от 900 мм
  • длина барабана — от 1500 мм
  • объём барабана — от 0,9 м³
  • мощность электродвигателя — от 18 кВт
  • рабочее напряжение — от 380 В
  • производительность — от 2 т/ч
  • масса — от 5 т

Применение

Мельницы шаровые предназначены для сухого и мокрого помола различных рудных и нерудных полезных ископаемых, строительных материалов различной твёрдости.

  • измельчение сырьевых материалов и клинкера при производстве цемента
  • измельчение мрамора при производстве микрокальцита
  • измельчение нерудных полезных ископаемых при производстве гипса, минерального порошка
  • измельчение различных материалов
  • измельчение угля на тепловых электростанциях с пылеугольными котлоагрегатами

Рабочие инструменты

  • шары и цильбепс
  • барабан
  • люк
  • торцевые крышки
  • подшипники
  • разгрузочная цапфа
  • загрузочная цапфа
  • горловина
  • лифтёр
  • венец
  • решётка
  • болт
  • броневая плита
  • козырек
  • центральное отверстие
  • питатель
  • вал
  • пылеуловитель

Классификация

  • шаровые мельницы сухого помола
  • шаровые мельницы мокрого помола

См. также

Напишите отзыв о статье "Барабанно-шаровая мельница"

Ссылки

Отрывок, характеризующий Барабанно-шаровая мельница

[Только что Леппих будет готов, составьте экипаж для его лодки из верных и умных людей и пошлите курьера к генералу Кутузову, чтобы предупредить его.
Я сообщил ему об этом. Внушите, пожалуйста, Леппиху, чтобы он обратил хорошенько внимание на то место, где он спустится в первый раз, чтобы не ошибиться и не попасть в руки врага. Необходимо, чтоб он соображал свои движения с движениями главнокомандующего.]
Возвращаясь домой из Воронцова и проезжая по Болотной площади, Пьер увидал толпу у Лобного места, остановился и слез с дрожек. Это была экзекуция французского повара, обвиненного в шпионстве. Экзекуция только что кончилась, и палач отвязывал от кобылы жалостно стонавшего толстого человека с рыжими бакенбардами, в синих чулках и зеленом камзоле. Другой преступник, худенький и бледный, стоял тут же. Оба, судя по лицам, были французы. С испуганно болезненным видом, подобным тому, который имел худой француз, Пьер протолкался сквозь толпу.
– Что это? Кто? За что? – спрашивал он. Но вниманье толпы – чиновников, мещан, купцов, мужиков, женщин в салопах и шубках – так было жадно сосредоточено на то, что происходило на Лобном месте, что никто не отвечал ему. Толстый человек поднялся, нахмурившись, пожал плечами и, очевидно, желая выразить твердость, стал, не глядя вокруг себя, надевать камзол; но вдруг губы его задрожали, и он заплакал, сам сердясь на себя, как плачут взрослые сангвинические люди. Толпа громко заговорила, как показалось Пьеру, – для того, чтобы заглушить в самой себе чувство жалости.
– Повар чей то княжеский…
– Что, мусью, видно, русский соус кисел французу пришелся… оскомину набил, – сказал сморщенный приказный, стоявший подле Пьера, в то время как француз заплакал. Приказный оглянулся вокруг себя, видимо, ожидая оценки своей шутки. Некоторые засмеялись, некоторые испуганно продолжали смотреть на палача, который раздевал другого.
Пьер засопел носом, сморщился и, быстро повернувшись, пошел назад к дрожкам, не переставая что то бормотать про себя в то время, как он шел и садился. В продолжение дороги он несколько раз вздрагивал и вскрикивал так громко, что кучер спрашивал его:
– Что прикажете?
– Куда ж ты едешь? – крикнул Пьер на кучера, выезжавшего на Лубянку.
– К главнокомандующему приказали, – отвечал кучер.
– Дурак! скотина! – закричал Пьер, что редко с ним случалось, ругая своего кучера. – Домой я велел; и скорее ступай, болван. Еще нынче надо выехать, – про себя проговорил Пьер.
Пьер при виде наказанного француза и толпы, окружавшей Лобное место, так окончательно решил, что не может долее оставаться в Москве и едет нынче же в армию, что ему казалось, что он или сказал об этом кучеру, или что кучер сам должен был знать это.
Приехав домой, Пьер отдал приказание своему все знающему, все умеющему, известному всей Москве кучеру Евстафьевичу о том, что он в ночь едет в Можайск к войску и чтобы туда были высланы его верховые лошади. Все это не могло быть сделано в тот же день, и потому, по представлению Евстафьевича, Пьер должен был отложить свой отъезд до другого дня, с тем чтобы дать время подставам выехать на дорогу.
24 го числа прояснело после дурной погоды, и в этот день после обеда Пьер выехал из Москвы. Ночью, переменя лошадей в Перхушкове, Пьер узнал, что в этот вечер было большое сражение. Рассказывали, что здесь, в Перхушкове, земля дрожала от выстрелов. На вопросы Пьера о том, кто победил, никто не мог дать ему ответа. (Это было сражение 24 го числа при Шевардине.) На рассвете Пьер подъезжал к Можайску.
Все дома Можайска были заняты постоем войск, и на постоялом дворе, на котором Пьера встретили его берейтор и кучер, в горницах не было места: все было полно офицерами.
В Можайске и за Можайском везде стояли и шли войска. Казаки, пешие, конные солдаты, фуры, ящики, пушки виднелись со всех сторон. Пьер торопился скорее ехать вперед, и чем дальше он отъезжал от Москвы и чем глубже погружался в это море войск, тем больше им овладевала тревога беспокойства и не испытанное еще им новое радостное чувство. Это было чувство, подобное тому, которое он испытывал и в Слободском дворце во время приезда государя, – чувство необходимости предпринять что то и пожертвовать чем то. Он испытывал теперь приятное чувство сознания того, что все то, что составляет счастье людей, удобства жизни, богатство, даже самая жизнь, есть вздор, который приятно откинуть в сравнении с чем то… С чем, Пьер не мог себе дать отчета, да и ее старался уяснить себе, для кого и для чего он находит особенную прелесть пожертвовать всем. Его не занимало то, для чего он хочет жертвовать, но самое жертвование составляло для него новое радостное чувство.

24 го было сражение при Шевардинском редуте, 25 го не было пущено ни одного выстрела ни с той, ни с другой стороны, 26 го произошло Бородинское сражение.
Для чего и как были даны и приняты сражения при Шевардине и при Бородине? Для чего было дано Бородинское сражение? Ни для французов, ни для русских оно не имело ни малейшего смысла. Результатом ближайшим было и должно было быть – для русских то, что мы приблизились к погибели Москвы (чего мы боялись больше всего в мире), а для французов то, что они приблизились к погибели всей армии (чего они тоже боялись больше всего в мире). Результат этот был тогда же совершении очевиден, а между тем Наполеон дал, а Кутузов принял это сражение.

wiki-org.ru

Шаровая мельница – устройство для помола

Лабораторная шаровая мельница для мокрого и сухого помола разных проб материалов применяется в условиях либо небольшого производства, либо специальной лаборатории. Это оборудование используется для подготовки малых партий материала, а также для моделирования процессов помола сырья. Очень важно уделить должное внимание моменту, который подчеркивает то, что крайне необходимо, чтобы твердость материала, который перемалывают, не превышала твердости мелющих стенок и тела размольного барабана.

Технические характеристики шаровой лабораторной мельницы

Шаровая мельница лабораторная, как и все оборудование, имеет свои технические характеристики. Они описываются в техническом паспорте к ней. Можно привести примеры некоторых самых главных. Например, шаровая мельница позволяет одновременно растворять материал в агрессивной или огнеопасной жидкости и производить его помол. В этом случае это оборудование должно комплектоваться с двигателем во взрывозащищенном исполнении, маслобензостойкими или кислотоупорными прокладками, а шкив и валки ременной передачи - изготавливаться из алюминиевого сплава. Шаровая мельница должна быть всегда защищенной от различного рода взрывов.

Принцип работы

Лабораторная шаровая мельница производится только в двух вариантах:

1. настольный вариант;

2. напольный вариант.

Этот прибор состоит из рамы, сваренной из стального профиля и окрашенной порошковой краской, на которой должны быть установлены два вала. Первый вал жестко закрепляется на раме мельницы и связывается клиновидным ремнем с двигателем. Второй вал должен легко вращаться в опорах.

В зависимости от размера диаметра размольного барабана нужно регулировать расстояние между валами. Шаровая мельница работает по типу заполнения млеющими телами, измельченными продуктами или жидкостью барабана. После этого барабан закрывается крышкой. Крышка должна быть герметичной и надежной. Также она работает по принципу больших промышленных мельниц мокрого или сухого помола, применяя в своем использовании истирающе-ударное воздействие млеющих стенок и тела барабана на материал.

Комплектность мельницы

Лабораторные мельницы комплектуются в зависимости от выбора заказчика стальными, фарфоровыми или выполненными из нержавеющей стали размольными барабанами самых разных объемов. Частотный преобразователь устанавливают для изменения скорости вращения барабана. Без него прибор настраивается на среднее количество оборотов за минуту. Мельница имеет стандартный комплект, в который входит частотный преобразователь, привод, размольный барабан и в достаточном количестве млеющие тела. Лабораторные шаровые мельницы начинают свою работу благодаря электродвигателям, которые защищают от перегрева и перегрузки.

Если вы желаете приобрести шаровую мельницу, то за более подробной и детальной информацией обратитесь к продавцам-консультантам, которые в свою очередь расскажут вам все об этой мельнице, и тем самым помогут сделать правильный выбор.

fb.ru

Шаровые мельницы

Нередко при разработке полезных ископаемых, в строительстве, при отделочных работах, в разных сферах производства, возникает необходимость измельчения материала до порошкообразного состояния. Поскольку в производственных масштабах сделать вручную это не представляется возможным, на помощь приходит такое важное и необходимое оборудование как мельница шаровая.



Эксплуатация шаровых мельниц



Данное оборудование настолько хорошо себя зарекомендовало, что нашло достаточно широкое применение в различных сферах производства, особенно востребовано применение этого агрегата в керамической, инструментальной промышленности. Часто данное устройство используется и для приготовления порошковой краски и других сыпучих порошкообразных веществ, используемых в химической, пиротехнической, и множестве других промышленностей. Теперь более детально рассмотрим основные качества, преимущества, характеристики и принцип работы данного устройства.


Сама шаровая мельница выполнена в виде цилиндрической формы барабана, который установлен на подшипники и функционирует посредством двигателя, который заставляет мельницу вращаться за счет работы редуктора. Подача материала для помола, равно как и его дальнейшая выгрузка производится через специальный люк. Шаровые мельницы являются достаточно производительным оборудованием, конечно количество выдаваемого готового материала здесь варьируется в зависимости от модельного вида мельницы шарового действия. Опять же производительность может зависеть и от вида измельчаемого сырья, от силы помола и его длительности.



Характеристики шаровых мельниц







Классификация шаровых мельниц происходит от вида перерабатываемого материала. Так например при производстве керамической или силикатной крошки применяются мельницы которые функционируют непрерывно, вид выгрузки у данных шаровых мельниц имеет торцовый вид. Происходит помол следующим образом. Посредством питателя материал поступает в измельчительный барабан, где происходит перетирка сырья. После чего готовый продукт проходит на выгрузку через специальное приспособление, именуемое цапфой. Сам барабан измельчает сырье в порошок посредством расположенных на его внутренней стороне броневых плит, которые выполнены из стали особой прочности. Виды плит могут иметь вариации в зависимости от модели мельницы, они могут быть каблучковыми, волнистыми либо ступенчатого вида.





При помоле таких материалов как глина, гипсовый материал, известняк и тому подобных материалов широко применяются такие шаровые мельницы как мельницы периферийного вида выгрузки. Здесь принцип работы данного устройства отличается от первого тем, что после измельчения материал поступает на своеобразное сито, где происходит его отделение по фракциям, и те части, которые являются наиболее крупными проходят обратно в барабан на доработку.



Для измельчения материала в промышленности по изготовлению цемента широко используют мельницы трубного вида. Данный вид мельниц состоит из двух камер и имеет свойство измельчать материал как сухим, так и мокрым методами. Для того, что бы процесс помола происходил быстрее и сам измельченный материал был более высоко качества, из мельницы трубного типа откачивается влажный, загрязненный воздух. Схема работы шаровой мельницы трубного вида намного сложнее, чем принципы первых двух типов мельниц, однако производительность и тех и других является достаточно высокой. Использование шаровых мельниц имеет преимущество перед другими, за счет того, что в них отсутствуют мелющие элементы, а стало быть в готовой продукции не будет никаких посторонних примесей.



promplace.ru
