Бульдозер Shantui SD16 (Шантуй СД16) (технические характеристики)



Сферой применения данной китайской модели бульдозера являются земляные работы. Материалы, применяемые для изготовления машины, высококачественные и обладают повышенным эксплуатационным сроком, что позволяет Shantui SD16 работать в тяжелых условиях. Конкуренцию этой машине составляет бульдозер Komatsu D65, однако его технические показатели несколько ниже.

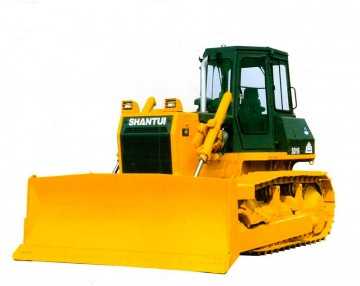

Бульдозер Шантуй СД 16

Все новинки в технологиях землеройных работ нашли свое воплощение сначала в 3D модели Шантуй SD16, которая впоследствии стала весьма востребованной. Тип грунта не влияет на производительность машины и не является препятствием для выполнения работ. Благодаря небольшой массе и давлению на основание, а также высокой способности маневрировать в условиях ограниченного пространства, бульдозер Шантуй SD16 легко справляется с работами в черте города. Он также применяется в промышленности.

Особенности и преимущества



Китайский бульдозер Shantui 16

• качество и состояние грунта не имеют значения, т.к. навесное оборудование рассчитано даже на мерзлые грунты;
• отсек двигателя имеет двойную защиту;
• небольшие габариты техники, масса, и как следствие малые нагрузки на основание;
• широкие гусеницы, которые позволяют совершать маневры на небольших площадях;
• новейшие разработки, воплощенные в Shantui SD16;
• условия работы техники могут быть различны, но состояние ее после такого вида работ не изменится;
• прочность конструкции и всех элементов гарантирована за счет использования качественных материалов при их изготовлении.
• экономичность при высокой производительности;
• экологичность выхлопов.



Бульдозер Shantui SD16

Технические характеристики и габариты

К основным характеристикам Shantui SD16 следует отнести его размеры: длину 5,14 м, ширину 4,15 м и высоту 3,13 м. Cкорость передвижения техники составляет 9,63 км/ч при движении вперед и 12,53 км/ч при движении назад. Ширина колеи составляет 1,88 м, радиус поворота 4,7 м (минимум).

Параметр	Значение
Масса	17000 кг
Грунтовое давление	0,067 МПа
Клиренс	400 мм
Радиус поворота	450-490 мм
Рабочий уклон	30
Гусеничная колея	1,88 м
Предельная скорость (вперед)	9,63 км/ч
Предельная скорость (назад)	12,53 км/ч

В зависимости от модификации, масса может колебаться в пределах 14500-18000 кг.



Модификации

В зависимости от модификации название модели отличается последним символом:

• С – используется в угольной промышленности. Отвал стандартной сборки имеет объем 5 м3, размеры его несколько больше, чем обычной машины. Установленный башмак является плоским и имеет одну реборду. Давление на основание – 67 кПа;
• F – имеет лесозащиту. Отвал стандартной сборки имеет объем 4,7-4,9 м3. Установленный башмак такой же, как у предыдущей модели. В качестве дополнительного оборудования выступает лебедка с усилием тяги 240 и 136 кН в нижних и верхних витках соответственно;
• L – башмак такой машины выполнен в форме треугольника. Проходимость такой машины гораздо выше, чем обычной, из-за чего он назван болотоходом. Кузов этой модели гораздо шире, а объем отвала составляет 3,8 м3. Давление на основание 27 кПа;
• R – используется для транспортировки мусора. Башмак такой же, как у SD-16 L, а отвал имеет объем 8,3 м3.



Бульдозер гусеничный Shantui SD16

Разработки бульдозера были проведены совместно с Комацу (Япония) и Катерпиллар (США).

Характеристики	SD-16C	SD-16F	SD-16L	SD-16R
Длина	5500 мм	5140 мм	4690 мм	4690 мм
Ширина	3556 мм	3970 мм	3400 мм	3400 мм
Высота	3100 мм	3200 мм	3130 мм	3130 мм
Масса	17000 кг	17000 кг	18460 кг	17700 кг
Грунтовое давление	0,067 МПа	0,067 МПа	0,027 МПа	0,027 МПа
Клиренс	400 мм	400 мм	495 мм	495 мм
Радиус разворота	490 мм	490 мм	460 мм	106 мм
Тип отвала	угольный	прямой	прямой	серия R
Производительность	250 м3/ч	225 м3/ч	220 м3/ч	250 м3/ч
Ширина отвала	3556 мм	3970 мм	4150 мм	4150 мм
Высота отвала	1120 мм	1090 мм	960 мм	1578 мм
Масса отвала	2672 кг	—	1592 кг	1592 кг

Двигатель

Мотор устанавливается четырехтактный рядный с прямым впрыском. При этом цилиндры располагаются вертикально. Двигатели могут быть установлены двух типов – Shangchai C6121 или Steyr WD615T-3A. В любом случае, топливо используется дизельное, а их характеристики идентичны. Чаще устанавливаются двигатели первой модели. Кроме Shantui SD 16, они также устанавливаются на другую технику, частота их используемости составляет почти 20% и сертификация их происходит по системе САТ. Объем двигателя составляет 9,72 л. Также здесь есть демпфер, который не только увеличил прочность и долговечность, но и защитил двигатель от попадания посторонних элементов.  Установленный двигатель Shantui SD16 характеризуется мощностью 160 лошадиных сил.



Оба двигателя отличаются экономичностью и высокой производительностью. Расход топлива Шантуй СД 16 составляет 214 г/кВт за час работы. Кроме того, они отличаются пониженным уровнем шума.

Параметр	Значение
Модель двигателя	Shangchai C 621 Steyr WD615TI-3А
Мощность	120 кВт (160 лс)
Частота оборотов	1850 об/мин
Объем двигателя	9,72 л
Затрачиваемое топливо	214 г/кВт*ч
Крутящий момент	764 Нм

Трансмиссия

В ее состав входят:

• бортовая передача, которая представлена редуктором, имеющим две ступени и цилиндрическую форму, а также системой смазки;
• педаль с усилением через гидросистему для управления тормозом;
• муфта поворота. Она размещена в масляной ванне и является постоянно замкнутой. К тому же, она зависима от тормозной системы;
• коническая передача, смазка которой осуществляется разбрызгиванием. Эта передача является главной, спирально-зубчатой;
• планетарная передача, смазка которой происходит принудительно, а переключение – при помощи сервопривода;
• гидротрансформатор предполагает наличие трех элементов, является однофазным и имеет одну ступень.

Все элементы взаимосвязаны между собой и имеют свои особенности строения. Коробка передач позволяет бульдозеруShantui SD16 передвигаться на трех скоростях вперед и назад. В зависимости от выбранной передачи скорость движения машины будет различной.



Устройство

Модульность всех элементов конструкции Шантуй СД 16 позволяет легко заменять агрегаты при необходимости. Для уменьшения вибрации применяются эластичные буферы. Они устанавливаются на катки гусениц и присоединяют кабину. Также положительное влияние они оказывают на продолжительность эксплуатации гусениц без необходимости ремонта или замены.



Кабина оператора

Для увеличения угла обзора и точности работы оператора кабина выполнена в новой геометрической форме шестигранника. Разработчики уверены, что такое очертание рационально для тяжелой техники Shantui SD16. Каркас выполнен жестким, что положительно сказывается на безопасности водителя.



Для увеличения концентрации человека, управляющего техникой, вся обивка кабины выполнена из звуко- и виброизоляционного материала. В стандартную комплектацию китайского бульдозера Shantui входят кондиционер и обогреватель. Это гарантирует нормальный режим работы оператора не зависимо от окружающих природных условий.



Кресло Grammer можно отрегулировать и поставить в удобное положение, все приборы расположены весьма удобно и в пределах досягаемости. Гидравлика позволяет прикладывать меньше усилий для переключения рычагов. Сама система оснащена новыми цилиндрами и гидрозатворами.

В целом, вся кабина сделана эргономично, повышенный уровень остекления (угол обзора 360 градусов) также благоприятно сказывается на общем состоянии водителя, снижая уровень его утомления.

Гидравлическая система

Два цилиндра, входящие в систему, имеют диаметр 110 мм. Сама система – это шестеренный насос с давлением 14 МПа, 243 л/мин – производительность системы.

Ходовая часть



Гусеница Shantui SD16

Основой является гусеничный ход, устойчивость которого при езде гарантируется подвеской с балансом. Гусеничная лента расположена на шести катках, плюс два с каждой стороны предназначены для поддержания ее. Подвеска выполняется модульной, чтобы снизить потери времени на ремонт или замену комплектующих. Ширина ленты стандартной сборки составляет 0,51 м, шаг ее – 0,203 м. В зависимости от условий рабочей площадки, гусеницы могут заменяться на более узкие или более широкие. Для увеличения сцепления с основанием используют гусеницы с грунтозацепами. Если правильно подобрать тип гусениц, то техника Шантуй 16 может иметь очень высокую проходимость. Кроме того, угол рабочей площадки может составлять 30 градусов.



Безостановочность работы двигателя гарантирована за счет двойной его защиты. Из-за этих качеств двигатель считается очень надежным. Коробка передач позволяет переключать их без необходимости нажатия сцепления. Это сокращает время, делает управление техникой легким и простым. Возможность езды задним ходом также благоприятно сказывается на эти параметры.

Навесное оборудование



К такому типу оборудования можно отнести рыхлитель и несколько видов отвалов. Они используются при различных условиях работы, но ограничением не являются мерзлые и каменистые грунты. Отвалы могут быть U-образные, прямые или отворотные.

Стоимость нового и б/у

Бульдозер Шантуй СД 16 без пробега обойдется в 90 тыс. долларов при стандартной сборке. Если брать технику, которая уже была в эксплуатации, то стоимость ее будет на 30-40% меньше.

Аналоги

Как было сказано ранее, основным конкурентом и аналогом является Комацу D65. Однако показатели китайца несколько выше, чем у производителя-японца. По функциональному наполнению машина похожа на Т-170, но производительность последнего почти в два раза ниже.

zinref.ru

Технические характеристики бульдозера Shantui (Шантуй) SD16, SD22

Совсем недавно мы пренебрежительно относились ко всему китайскому, но в последние годы КНР сумела сделать настоящий рывок в будущее, в том числе по производству спецтехники, и технические характеристики бульдозера Shantui SD16 являются тому лишнее подтверждение.  Китайский производитель сумел понять собственную ошибку, пренебрегая качеством, и только в последние годы бульдозер гусеничный Shantui SD16 стал самым признанным вариантом спецтехники в своем тяговом классе, как и другие аналоги техники.  Кстати, дословный перевод с китайского названия Шантуй обозначает ничто иное, как «бульдозер», при этом впервые этот класс машины увидел свет почти 40 лет назад, в 1980 году. Мощный толчек к развитию китайской спецтехники приложила компания Caterpillar, которая разработала основу для будущих технических характеристик бульдозера Шантуй СД 16. Сегодня Китай поставляет свою технику почти в 120 стран мира, и Россия, и страны СНГ не являются исключением из правил.

Для каких целей используется китайский бульдозер

Учитывая особые климатические зоны России и постсоветских стран, китайский производитель сумел грамотно отладить технические характеристики бульдозера Shantui SD32 под отечественные требования. Идеальная манёвренность является самым, пожалуй, приоритетным плюсом эксплуатации машины. Благодаря широким гусеничным конструкциям, технические характеристики бульдозера Shantui SD22 отлично справляются со сложными задачами в строительной и дорожной сферах. Гусеничные элементы оказывают минимальное воздействие на почву грунта, создавая благоприятные условия применения машины в различных ситуациях.

Основные цели и задачи, которые характерны для технических характеристик бульдозера Шантуй СД 32:

• Транспортировка на расстояния и в другое место грунта и прочих земельных материалов.
• Ликвидация препятствий, в том числе траншейных линий и рвов.
• Оформление технологического насыпного вала.
• Расчистка дорожного и прочего полотна для подготовительных работ.
• Различные работы, сопряжённые со строительными работами.
• Допускается применение для уборочных и очистных работ.

Все конструкционные элементы машины изготовлены из износостойкого материала стали, который не подвержен коррозионным колебаниям, и прочим негативным характеристикам.

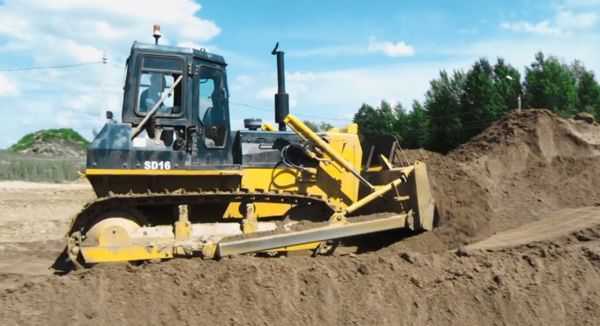

Бульдозер Shantui SD16 в работе

В ниже приведённой таблице вам представлены технические характеристики бульдозера Шантуй СД 16  без отвала:

Характеристики	Значение
Общий вес машины	16,8 тонн
Давление гусениц на почву	0,067 МПа
Обзорный клиренс	400 мм
Допустимый радиус поворота	4,5-4,9 метров
Рабочий уклон машины	До 30 градусов
Длина машины	6880 мм
Ширина машины	4130 мм
Высота, с учетом кабины	3725 мм
Допустимый дорожный просвет	До 500 мм

Кроме этого, общий расход топлива бульдозера Shantui SD16 в час составляет около 214 г/кВч. Как видно из этих показателей, китайский бульдозер по ряду экономических причин можно отнести к экономичному классу спецтехники.

Габаритные размеры бульдозера Shantui SD16

Общее устройство бульдозера производства КНР

Обратите внимание, что по ряду причин технические характеристики бульдозера Шантуй СД 22 совпадают с некоторыми серийными аналогами, но имеют различные параметры в эксплуатационной части. Бульдозер достаточно юркий, манёвренный, но при этом достаточно мощный по многим техническим параметрам. Данные характеристики позволяют эксплуатировать машину в любых ситуациях, связанные с проведением сложных технологических работ в строительстве, дорожной сфере, а также в коммунальном хозяйстве.

• Двигатель. Достаточно мощный, сильный для своего тягового класса. Согласно техническим характеристикам бульдозера Shantui SD16 объем гидросистемы машины зависит от работы четырёхтактного двигателя с номинальной мощностью 122 кВт, при этом общий рабочий объем моторных цилиндров составляет до 9,7 литров.
• Трансмиссия. Достаточно мощная трансмиссия, которая несмотря на габариты бульдозера Shantui SD22 способна развивать приличную скорость для машин данного тягового класса, максимальная скорость передвижения составляет до 13,5-14,0 км в час.
• Гидравлическая система. Высокое качество эксплуатационных характеристик, обеспечивается за счёт специального встроенного шестерённого насоса, который имеет приличную производительность, составляющую до 335,5 литров в минуту. Для эффективного управления данной гидравлической системы используют специально встроенный гидрораспределительный клапан. В насосной системе предусмотрена условная пара цилиндров, которые имеют размер 110 мм. Данные цилиндры имеют особую конструкцию, главный принцип которых заключается в двухстороннем воздействии, а максимально допустимые параметры цилиндровых конструкций составляют 14 МПа/140 кг\ см².
• Кабина машина. Рассматривая технические характеристики бульдозера Shantui SD23 можно отметить одну характерную особенность, которая не заметно в других автомобилях аналогичного класса. Кабина имеет правильную форму шестигранника. Эта особенность позволяет оператору спецтехники осуществлять обзор почти на 360 градусов, не утруждая себя при этом. Известно, что именно с этим классом машин связано наименьшее количество травм и аварий, которые характерны для других видов бульдозеров. В кабине предусмотрена дополнительная защита от воздействия вибрационных характеристик, которые создают дискомфорт оператору. Надежные изоляционные материалы минимизируют появление дискомфорта в управлении спецтехникой.
• Управление. На приборной модели имеется достаточно много опций и функционалов, которые позволяют оператору осуществлять управление как машиной в целом, так и комфортным критериям внутри салона, причём система отопления, вентиляции, а также кондиционирования отлично зарекомендовали себя в различных климатических условиях эксплуатации.

Модификационная линейка бульдозеров

Китайский производитель сумел за свою сорокалетнюю историю удачно запустить и опробовать несколько модификаций машины, которые представлены следующими классами:

• Серия SD-16C. Данный класс признан отличным вариантом для угольной промышленности, где низкое давление на грунт является одним из плюсов эксплуатации машины.
• Серия SD-16F. Эта серия имеет условное название «лесной» вариант, который судя по названию используется в лесной и деревообрабатывающей промышленности, где в конструкции предусмотрена дополнительная лебедка и значительно объёмный отвал.
• Серия SD-16L. Общее название данной модификации — «болотный бульдозер», который используется для работы в тяжелых условиях почвы местности. Наличие небольшого отвала и широких габаритных параметров кузова является приоритетным для данной специализированной техники.

Заключение

Аналогом данной машины можно назвать Komatsu D65, который относится к данному тяговому классу спецтехники, но производительность китайского варианта машины будет в 2 раза больше японского бренда. В комплектацию машины входит навесное оборудование в виде рыхлителя, который используется также в суровых зимних условиях. Кроме этого, учитывая свой тяговый класс, китайский вариант спецтехники стоит намного дешевле японского варианта. Сегодня в машине разработаны новейшие инновационные технологии, которые можно сравнить с европейскими аналогами спецтехники, где «умная электроника» управляет всей системой работы машины.

Видео: техническое обслуживание бульдозера Shantui

Марина

Дата публикации:

Октябрь 20, 2017

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей

---

похожие статьи

ospetstehniki.ru

Shantui SD16: характеристики, фото, видео

Shantui SD16 фото

Shantui SD16 описание

Бульдозер Shantui SD16 — модель, мощность двигателя которой достигает 135 кВт (данное значение достигается при 1 850 об/мин). Эксплуатационная масса при комплектации только отвалом составляет 17 т, отвалом и рыхлителем — 19,5 т

Машина может комплектоваться одним из трех отвалов — прямым с неповоротным гидроперекосом, прямым поворотным или сферическим. Основные технические характеристики отвала таковы: заглубление достигает 0,54 м, высота подъема — 1,095 м. В задней части корпуса может быть размещен трехстоечный рыхлитель (данное оборудование доступно для бульдозера с прямым наклоняемым или поворотным отвалом). Рыхлитель имеет форму параллелограмма и является регулируемым. Количество зубьев — три, максимальная глубина копания — 572 мм, вес составляет 2,5 т.

Если говорить о ходовой части бульдозера, то конструкцией гусениц предусмотрено наличие 37 башмаков в каждой из них. Ширина гусеничного башмака (с одним грунтозацепом) составляет 0,51 м, колея при этом достигает 1,88 м. Количество поддерживающих катков с каждой стороны — два, опорных — шесть. Предпочтение отдано балансирной подвеске жесткого типа.

Максимальная скорость движения вперед ограничена 9,6 км/ч, назад — 12,5 км/ч.

На модели смонтированы бортовые фрикционы мокрого типа, многодисковые, подпружиненные. Привод — гидравлический, управление осуществляется вручную. Тормоза бортовых фрикционов — с плавающей лентой и гидроусилителем. Shantui SD16 оснащается планетарной коробкой передач (по 3 передачи переднего и заднего хода). Переключение — ручное, механического типа. Присутствует функция принудительной смазки. Главная передача — коническая 1-ступенчатая со спиральным зубом. Гидротрансформатор выбран 3-элементный 1-ступенчатый 1-фазный.

Длина бульдозера Shantui SD16 составляет 5,1 м, ширина — 3,4 м, высота — 3 м. Данные цифры актуальны для машины без рыхлителя.

Базовым силовым агрегатом является Shangchai SC11CB184G2B1, но возможна также установка Weichai WD10G178E25. Дизель Shangchai — это 4-тактный двигатель с водяным охлаждением, оснащенный функцией прямого впрыска топлива, турбонагнетателем и дополнительным охладителем.

Минимальный удельный расход горючего указан 214 г/кВт*ч.

Рычаги установлены в кабине симметрично с правой и левой стороны. Кресло регулируется не только в направления вперед и назад, по высоте и может наклоняться, но также возможно управление жесткостью пружины (в зависимости от массы оператора).

Электрическая система, используемая в основном для запуска дизельного двигателя и освещения, состоит из стартера, комплексного кремниевого генератора и двух 12-вольтных аккумуляторных батарей.

Максимальное рабочее давление в гидравлической системе управления рабочим оборудованием — 14 Мпа.

В распоряжении оператора — рычаги управления отвалом и рыхлителем, рулевого управления, переключения передач, управления подачей топлива. Блокировка отвала и рыхлителя выполняется с помощью специальных кнопок.

Производитель рекомендует выполнять обслуживание топливного бака бульдозера shantui sd16 каждые 50 моточасов. Периодичность замены топливного, масляного и гидравлического фильтров и проверки уровня смазки всех комплектующих — каждые 250 моточасов.

Существуют следующие версии бульдозера Shantui SD16 — SD16E, SD16L, SD16S. Модификации отличаются количеством гусеничных роликов в ходовой части, типом гусеничных башмаков, доступным рабочим оборудованием и рядом других характеристик.

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: YTO T140, YTO T140N, Sinomach YD160.

Технические характеристики Shantui SD16

Рабочий вес	17 тонн
Мощность двигателя (при 1850 об/мин)	135 кВт/184 л.с.
Объем отвала	4,3-5 куб.м
Удельное давление на грунт	0,067 MПа
Скорость переднего хода	3,29/5,82/9,63 км/ч
Скорость заднего хода	4,28/7,59/12,53 км/ч
Длина х Ширина х Высота (без рыхлителя)	5 140х3 388х3 032 мм
Ширина x высота отвала (в зависимости от типа)	3 388х1 149 мм
	3 556х1 120 мм
	3 970х1 040 мм
Длина опорной поверхности	2 430 мм
Модель двигателя	Shangchai SC11CB184G2B1
	Weichai WD10G178E25
Диаметр цилиндра	126 мм
Количество цилиндров	6
Ход поршня	130 мм
Общий рабочий объем цилиндров	9 726 куб.см

Shantui SD16 видео

stronews.ru

модификации, технические характеристики, устройство, фото и видео

Модель бульдозера SD 16 производства компании Shantui Constructio Machinery представляет собой гусеничную машину, которая снабжена дополнительным оборудованием. В качестве последнего может использоваться специальный отвал и рыхлитель. Производителем бульдозера является одноименная китайская компания, которая занимает лидирующие позиции по изготовлению строительных машин не только в Китае и Азии, но и по всему миру.

Бульдозер Shantui SD 16

Бульдозеры SD 16 активно применяются для решения следующих задач:

• Передвижение грунтовых пластов.
• Формирование и ликвидация траншей, рвов, каналов, канав.
• Формирования насыпных валов.
• Проведение дорожных работ в части перемещения щебня.
• Расчистка дорожного полотна.
• Осуществление работ в строительной отрасли.
• Проведение уборочных работ.

Строительная техника Shantui имеет следующие особенности:

1. При производстве машин использованы специальные износостойкие материалы, которые способны выдерживать колоссальные нагрузки.
2. Бульдозеры могут применяться в самых непредсказуемых условиях без ущерба для своего состояния.
3. Техника воплощает передовые технологии в области производства строительных машин.
4. Высокий уровень маневренности, который обусловлен широкими гусеницами.
5. Компактные размеры, низкий вес и сведённое к минимуму давление на поверхность.
6. Техника имеет дополнительную защиту моторного отсека.
7. Рабочее оборудование, в качестве которого выступают рыхлитель и отвал, может применяться для твердых и мерзлых почв.

Фото бульдозера Shantui SD 16

Устройство

Бульдозер Шантуй имеет следующие основные элементы:

• Мотор способен функционировать непрерывно долгое время, потребляя мало энергии. Он является четырехтактным и снабжен системой охлаждения, которая работает на воде. Такой двигатель считается одним из самых экономичных в своём классе. Моторный отсек достаточно компактный, в него помещены базовые узлы и агрегаты, которые доступны для быстрой и легкой диагностики.
• Гидравлические элементы управления, затворы и цилиндры имеют надёжные характеристики. Именно они обеспечивают максимально полный контроль над основными функциями и движениями техники.
• Коробка передач не имеет ступеней, однако трансмиссия позволяет устанавливать передачи, не используя сцепление. В результате этого управлять бульдозером легко и просто.
• Ходовая часть характеризуется модульными траками. Такая конструкция создаёт максимально удобные условия для ремонта и замены отдельных траков и всей гусеничной системы.

Для одного и того же бульдозера могут применяться траки различной ширины, это дает уникальную возможность использовать технику на самых разнообразных грунтах.

• Кабина даёт оператору широкий обзор. Уникальные изоляционные материалы защищают не только от шума, но и вибрационных колебаний, которые возникают во время работы бульдозера. Встроенное оборудование способно поддерживать комфортный уровень не только температуры, но и влажности. Удобное водительское кресло и максимальная близость всех органов и рычагов управления существенно упрощают работу.

Технические характеристики

Технические характеристики бульдозера SD 16 в таблице:

Характеристики	Ед. измерения	Показатели
Масса	т	17
Давление на поверхность	МПа	0,067
Клиренс	мм	400
Радиус поворота	м	4,5-4,9
Рабочий уклон	град.	30
Гусеничная колея	мм	1880
Модель двигателя		Shangchai C 621 Steyr WD615TI-3А
Мощность	кВт/л.с.	120/160
Частота оборотов	об/мин	1850
Объем мотора	л	9,7
Затрачиваемое топливо	г/кВт*ч	214
Крутящий момент	Нм	764
Макс. скорость движения вперед	км/ч	9,63
Макс. скорость движения назад	км/ч	12,53

Модификации

Бульдозер Shantui SD 16 имеет следующие модификации:

1. SD-16C представляет собой угольную модификацию. Модель имеет плоский башмак и одну реборду, характеризуется большим объёмом отвала, большими размерами и относительно небольшим давлением на поверхность.
2. SD-16F — это так называемая лесная модель, которая имеет плоский башмак и одну реборду. Техника характеризуется небольшим объёмом отвала и возможностью дополнительного монтажа лебедки.
3. SD-16L специально создана для работы в болотистой местности, чем обусловлена увеличенная ширина кузовной части и небольшой объём отвала.

Для удобства машина снабжена треугольным башмаком, оказывает минимальное давление на поверхность.

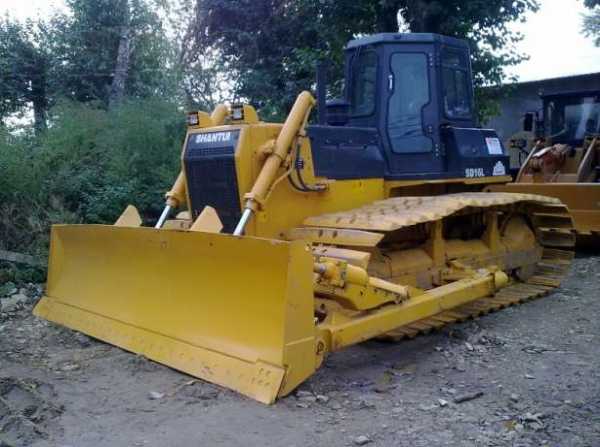

Фото бульдозера Shantui SD 16L

4. SD-16R сконструирована для работы с отходами. Машина имеет треугольный башмак и большой объём отвала.

Технические характеристики модификаций таковы:

Характеристики	Ед. измерения	SD-16C	SD-16F	SD-16L	SD-16R
Длина	мм	5500	5140	4690	4690
Ширина	мм	3556	3970	3400	3400
Высота	мм	3100	3200	3130	3130
Масса	т	17	17	18,46	17,7
Давление на поверхность	МПа	0,067	0,067	0,027	0,027
Клиренс	мм	400	400	495	495
Радиус разворота	м	4,9	4,9	4,6	1,06
Тип отвала		угольный	прямой	прямой	серия R
Волочение	м3	5	4,4	3,8	8,3
Производительность	м3/ч	250	225	220	250
Ширина отвала	мм	3556	3970	4150	4150
Высота отвала	мм	1120	1090	960	1578
Масса отвала	кг	2672	—	1592	1592

Видео обзор бульдозера Shantui SD16:

allspectech.com

БУЛЬДОЗЕР SHANTUI SD16L БОЛОТОХОД (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

Характеристики	Бульдозер SHANTUI SD16L болотоход
Производитель:	SHANTUI
Модель:	SD16L
Двигатель
Производитель двигателя:	Shangchai		Weichai Power
Модель двигателя:	SC11CB184G2B1		WD10G178E25
Тип:	Вертикальный, рядный, с водяным охлаждением, четырехтактный, с непосредственным впрыском, турбовый
Количество цилиндров:	6
Диаметр цилиндра*ход цилиндра (мм):	120.65×152.4		126х130
Объем двигателя (мл):	10.450		9.726
Номинальная мощность, (кВт/л.с.):	120/163,15
Номинальная скорость оборотов, (обр/мин):	1850
Максимальный крутящий момент(Н·м):	843/1300		768/1100-1200
Расходуемое кол. топливо (г/км.ч):	220		215
Вес двигателя (кг):	1200		1000
Коэффициент сжатия:	16.5:1
Шум двигателя (Дб):	99
Габаритные размеры ДхШхВ (мм):	2140x1190x1650
Пусковой двигатель:	Стартер
Ходовая система
Тип:	Тип хода распределенной ширины, подвесной структуры балансирной балкой
Количество катков:	2 каждой стороны
Опорные катки:	7 каждой стороны
Тип гусеницы:	Всборе один бошмак 42 (с каждой стороны)
Ширина башмаков (мм):	1100/950
Шаг гусеницы:	203.2
Длина и давление на грунт (мм/МПа):	2935/0.027
Допустимый уклон (º):	30
Скорость передача I вперед(назад):	0-3,29 (0-4,28)
Скорость передача II вперед(назад):	0-5,82 (0-7,59)
Скорость передача III вперед(назад):	0-9,63 (0-12,53)
Габаритные характеристики
Габариты ДхШхВ (без рыхлителя) (мм):	5262x4150x3074
Ширина колея (мм):	2300
Весовые характеристики
Снаряженная масса (без рыхлителя) (т):	17.5
Отвал
Тип:	Прямой поворотный отвал
Емкость отвала (м3):	3.8
Габариты отвала (ДхШ) (мм):	4150×960
Заглубление отвала (мм):	485
Подъем отвала (мм):	1005

zinref.ru

Бульдозер SHANTUI SD16 – устройство и технические характеристики

Ноябрь 8, 2015

Бульдозер SHANTUI SD16 – это гусеничная дорожная спецтехника среднего класса, используемая в дорожных работах, промышленности, коммунальных и лесных хозяйствах, разработке полезных ископаемых.

Бульдозер Shantui SD16 произведен компанией Shantui (Китай) по новейшим технологиям с использованием прочных и износостойких материалов и предназначен для эксплуатации в сложных условиях. Машина является аналогом известной японской модели Komatsu серии D65A, но имеет улучшенные характеристики по многим параметрам.

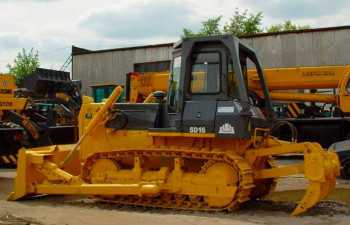

Фото бульдозера SHANTUI SD16

Бульдозер Шантуй СД 16 оснащен двигателем C6121 мощностью 122 кВт, разработанным корпорацией Steyr, обладает надежной гидравлической системой управления. Катки гусениц соединяются с кабиной посредством эластичных буферов, что снижает тряску бульдозера и повышает износоустойчивость деталей, а блочная конструкция машины позволяет оперативно производить ремонт или демонтаж отдельных узлов.

Устройство бульдозера Шантуй СД 16

Конструкция Шантуй СД16 выполнена по модульной технологии, что позволяет оперативно производить ремонт техники. Эластичные буфера, соединяющие катки гусениц и кабину, повышают износоустойчивость и сокращают тряску бульдозера.

	Кабина Кабины бульдозеров Shantui комплектуются кондиционером и обогревателем, что позволяет машинистам работать эффективнее. Кабина имеет шестигранную форму, что увеличивает зону видимости, а специальный изолирующий материал понижает шум и вибрацию. Удобное расположение органов управления, приборов и регулируемое сиденье позволяют оператору комфортно разместиться внутри кабины.
	Рыхлитель Бульдозер Shantui, укомплектованный рыхлителем, способен выдерживать большие нагрузки и эффективно работать даже на мерзлых грунтах. Оборудовать бульдозер, в зависимости от требований покупателя, можно трехзубым рыхлителем. Так же, по желанию заказчика, бульдозеры Shantui могут оборудоваться различными видами отвалов: прямым, U-образным, угловым, отвалом для мусора.
	Моторный отсек Для обеспечения более удобного сервисного обслуживания двигателя, его узлов и деталей, а также замене технических жидкостей, объем моторного отсека был увеличен. Так же, высоко установленный капот, концентрация всех необходимых для обслуживания контрольных точек и узлов значительно упрощают и ускоряют процесс непосредственного обслуживания данной техники. Все это способствует сокращению затрат на проведение планового технического осмотра.
	Ходовая часть Гусеничные траки бульдозеров Shantui имеют модульную конструкцию, что делает процесс обслуживания быстрым и удобным. В зависимости от специфики местности, на бульдозеры можно установить траки различной ширины и конструкции, что позволяет применять бульдозеры на грунтах различной сложности, включая скальные и болотистые грунты.

Технические характеристики бульдозера SHANTUI SD16

Длина x ширина x высота (без рыхлителя) (мм)	5140 x 3388 x 3032
Рабочий вес (т)	17
Мощность (кВт/об.мин)	120/1850
Ширина колеи (мм)	1880
Длина опорной поверхности гусеницы (мм)	2430
Давление на грунт (МПа)	0,067
Скорость (вперед) (км/ч)	0-3,29\0-5,82\0-9,63
Скорость (назад) (км/ч)	0-4,28\0-7,59\0-12,53
Максимальное заглубление отвала (мм)	540
Максимальное заглубление рыхлителя (мм)	572
Максимальная высота подъема отвала (мм)	1095
Максимальная высота подъема рыхлителя (мм)	592
Работа при уклоне (о)	30
Призма волочения (куб.м)в зависимости от типа отвала	прямой 4,5, угловой 4,3
Модель двигателя	Steyr WD615T-3A
Поддерживающие катки (с каждой стороны)	2
Опорные катки (с каждой стороны)	6
Количество башмаков в гусенице (с каждой стороны)	37
Ширина башмака (мм)	510
Шаг (мм)	203
Тип отвала (мм)	прямой, угловой
Длина x высота отвала (мм)	угловой 3970x 1040
Тип рыхлителя	одно/трехстоечный



Видео обзор бульдозера SHANTUI SD16

tpscom.ru

Бульдозер SHANTUI SD16 (Шантуй СД16) технические характеристики, цена, фото, видео

Бульдозер SHANTUI SD16 является продуктом китайского производителя «Шантуй». Модель изготовлена из износостойких материалов и подходит для эксплуатации в тяжелых условиях. SD16 — прямой конкурент бульдозера D65, выпускаемого Komatsu, отличающийся улучшенными характеристиками.

Шантуй СД16 представляет собой новейшую разработку китайского тракторостроения. Основной для создания бульдозера выступила 3D-модель, воплотившая в себе последние наработки в данном сегменте. SHANTUI SD16 отлично подходит для огромного спектра землеройных работ. Категория грунта для данного бульдозера особого значения не имеет. Модель широко востребована и в различных сферах промышленности. Хорошая маневренность, маленький вес и небольшое удельное давление на грунт делают SHANTUI SD16 незаменимым помощником при выполнении различных задач в городских условиях.

Содержание статьи

Видео работы SHANTUI SD16

Шантуй СД16 характеризуется как экономичная и высокопроизводительная землеройная техника, отвечающая последним международным стандартам в области экологии.

Модификации

В создании бульдозера приняли участие японский Komatsu и американский Caterpillar. SHANTUI SD16 выпускается в нескольких модификациях:

1. SD-16 C – угольный вариант, получивший плоский башмак с одной ребордой. Модель имеет большую емкость отвала (5 куб.м.), среднее давление на грунт (0,067 Мпа) и значительные габариты.
2. SD-16 F – модификация с лесозащитой, дополненная плоским башмаком с ребордой. Модель имеет чуть меньшую емкость отвала в сравнении с SD-16 C (4,7-4,9 куб.м). На данный бульдозер также устанавливалась тяговая лебедка с тяговым усилием на нижних витках 240 Кн, на верхних витках – 136 кН.
3. SD-16 L – представляет собой бульдозер-болотоход с треугольным башмаком. Данная модель отличается большой шириной кузова и малой емкостью отвала (3,8 куб.м). Давление на грунт у SD-16 L составляет всего 0,027 Мпа.
4. SD-16 R – бульдозер, предназначенный для перемещения отходов. Модификация оборудована широким треугольным башмаком и огромным отвалом, емкостью 8,3 куб.м.

Технические характеристики

• В базовой модели Шантуй СД16 имеет габариты: длина – 5140 мм, ширина – 4150 мм, высота – 3130 мм.
• Колея составляет 1880 мм, минимальный радиус поворота – 4700 мм.
• Масса SHANTUI SD16 равняется 14,5-18 тоннам в зависимости от оснащения и модификации.
• Модель оснащается 160-сильным мотором, обеспечивающим удельный расход горючего на уровне 214 г/кВт. в час.
• Вперед бульдозер может разгоняться до 9,63 км/час, назад – до 12,53 км/час.

Двигатель

Шантуй СД16 комплектуется дизельным 4-тактным рядным двигателем с непосредственным впрыском топлива и вертикальным расположением цилиндров. В данный бульдозер устанавливаются агрегаты модели C6121 (изготовитель Shangchai) и WD615T-3A (изготовитель Steyr). По техническим параметрам они практически одинаковы. Оба мотора имеют рабочий объем в 9,72 литра и мощность в 120 (160) кВт (л.с.). Благодаря демпферу, появившемуся в данных двигателях, были существенно увеличены показатели прочности, защиты от грязи и пыли и износостойкости.

Моторы Steyr и Shangchai выделяются высокой эффективностью и экономичностью. При этом большей популярностью все же пользуются продукты Shangchai, которые устанавливаются в каждый пятый трактор (бульдозер), выпускаемый в Поднебесной. Для них характерен пониженный расход горючего и низкий уровень шума. Кроме того, двигатели данного производителя сертифицированы по CAT.

Устройство бульдозера SHANTUI SD16

Конструкция Шантуй СД16 выполнена по модульной технологии, что позволяет оперативно производить ремонт техники. Эластичные буфера, соединяющие катки гусениц и кабину, повышают износоустойчивость и сокращают тряску бульдозера.

Особенности конструкции

SHANTUI SD16 выгодно отличается от конкурентов рядом преимуществ, заложенных в его конструкции:

• благодаря дополнительной защите двигатель бульдозера может функционировать длительное время без остановки. Мотор Шантуй СД16 отличается высокой надежностью;
• бесступенчатая КП в купе с возможностью выбирать передачи без педали сцепления обеспечивают эффективность, простоту и легкость управления бульдозером;
• модель характеризуется отличными ходовыми качествами. Благодаря широкому гусеничному шасси техника легко преодолевает труднопроходимые участки, а передвижение задним ходом особых проблем у водителя Шантуй СД16 не вызовет;
• большой просвет между гусеницами, опорные (12 штук) и поддерживающие (2 штуки) катки гарантируют устойчивость модели при эксплуатации. Работы на SHANTUI SD16 можно осуществлять даже на площадках с 30-градусным углом наклона;
• техника имеет небольшие габариты и малый показатель давления на грунт;
• посредством улучшенной системы управления, созданной на базе гидравлики, достигается эффективное управление рабочими функциями и ходом бульдозера. В системе присутствуют цилиндры нового типа и импортные гидрозатворы. Сама она отличается удобством управления и эргономичностью. Так, рукоятки управления всегда находятся под рукой оператора;
• Шантуй СД16 имеет рыхлитель и отвал, которые можно использовать даже при каменистом или мерзлом грунте;
• техническое оснащение и дизайн кабины SHANTUI SD16 отвечают последним нормам эргономичности. Уникальная 6-гранная конструкция кабины, имеющей сплошное остекление для поддержания кругового обзора всей области, обеспечивает свободу и просторность рабочего пространства. Также в кабине устанавливаются системы подогрева и кондиционер. Благодаря специальным изолирующим материалам вибрация и шум сокращены до минимума. Особой гордостью Шантуй СД16 является кресло Grammer, снижающее утомляемость водителя.

Стоимость

Стоимость нового бульдозера SHANTUI SD16 в базовой комплектации начинается от 90 тысяч долларов. Б/У бульдозеров на рынке мало и цена на них ниже на 30-40% в приличном состоянии.

Аналоги

Шантуй СД16 является аналогом бульдозера Komatsu D65, но имеет улучшенные характеристики. Также данная модель сравнима с бульдозером Т-170, поскольку выполняет те же функции. При этом по производительности она превосходит его практически в 2 раза.

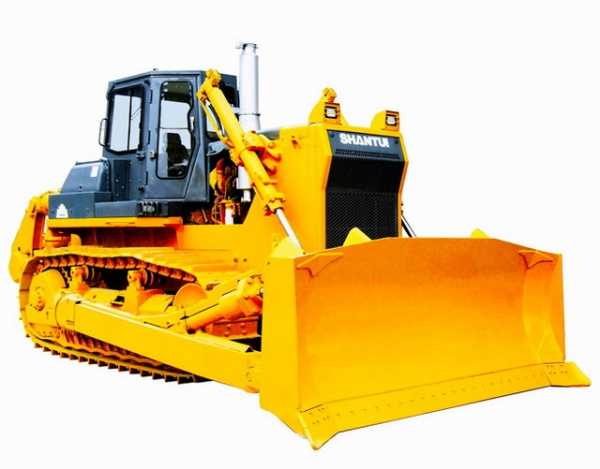

Фото

traktorbook.com
