| Двигатель | ||||||||
| Модель | CUMMINS NT855-C280 | |||||||
| Тип | Дизельный рядный, водяного охлаждения, четырёхтактный, с турбонаддувом и промежуточным охлаждением, непосредственный впрыск топлива | |||||||
| Мощность на маховике, кВт | 169 | |||||||
| Номинальная скорость вращения, об./мин. | 2000 | |||||||
| Макс. крутящий момент (при 1400 об./мин.), Нм | 1036 | |||||||
| Количество цилиндров — диаметр х ход, мм | 6-ø139.7 x 152.4 | |||||||
| Рабочий объем, л | 14.010 | |||||||
| Удельный расход топлива, г/кВт*ч | ≤217 | |||||||
| Метод запуска | Электростартер 24 В | |||||||
| Трансмиссионная система | ||||||||
| Гидротрансформатор | Трёхэлементный, одноступенчатый, однофазный | |||||||
| Трансмиссия | Планетарная передача, с сервоприводом переключения, принудительная смазка | |||||||
| Главный привод | Спирально-зубчатая коническая передача, одноступенчатый редуктор, смазка разбрызгиванием | |||||||
| Муфта поворота | Многодисковая, в масляной ванне, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма | |||||||
| Тормоз муфты поворота | Плавающий, ленточного типа, в масляной ванне, управляемый с помощью педали с гидроусилителем | |||||||
| Бортовой редуктор | Двухступенчатый цилиндрический редуктор, смазка разбрызгиванием | |||||||
| Скорость передвижения, км/ч | ||||||||
| Вперед: | ||||||||
| • 1 передача | 3.6 | |||||||
| • 2 передача | 6.5 | |||||||
| • 3 передача | 11.2 | |||||||
| Назад: | ||||||||
| • 1 передача | 4.3 | |||||||
| • 2 передача | 7.7 | |||||||
| • 3 передача | 13.2 | |||||||
| Ходовая часть | ||||||||
| Ведущая звездочка | Сегментная | |||||||
| Натяжение гусениц | Гидравлически регулируемое | |||||||
| Опорных катков, на сторону | 7 | |||||||
| Несущих катков, на сторону | 2 | |||||||
| Кол-во башмаков, на сторону | 39 | |||||||
| * Во всех катках используются самоустанавливающиеся уплотнения. | ||||||||
| Гусеницы | ||||||||
| Тип гусениц | Гусеница в сборе с башмаками | |||||||
| Тип шасси | Подвеска с балансирным брусом | |||||||
| Шаг гусеницы, мм | 203.2 | |||||||
| Ширина башмака, мм | 560 (на выбор: 610 или 660) | |||||||
| Дорожный просвет, мм | 405 | |||||||
| Колея, мм | 2000 | |||||||
| Давление на грунт, МПа | 0.078 | |||||||
| Гидравлическая система рабочего оборудования | ||||||||
| Рабочее давление, МПа | 19.1 | |||||||
| Интенсивность нагнетания (при 1800 об./мин.),л/мин | 194 | |||||||
| Нагнетатель | Сдвоенный шестерённый насос | |||||||
| Позиции клапана | Поднять, держать, опустить, вхолостую | |||||||
| Рабочее оборудование | ||||||||
| Тип отвала | Прямой отвал | Угловой отвал | U-образный отвал | |||||
| Габаритные размеры, длина х ширина х высота, мм | 9630×4320×3955 | 7140×4365×3380 | 6830×3860×3380 | |||||
| Вес отвала, кг | 2900 | 3372 | 3350 | |||||
| Эксплуатационная масса, кг | 26990 | |||||||
| Преодолеваемый уклон, ° | 30 | |||||||
| Габариты отвала, ширина x высота, мм | 3725×1395 | 4365×1107 | 3860×1379 | |||||
| Макс. глубина среза, мм | 540 | 560 | 540 | |||||
| Призма волочения, м³ | 7.8 | 5.4 | 8.4 | |||||
| Макс. регулировка перекоса, мм | 1210 | 1240 | 1210 | |||||
| однозубый / трехзубый | ||||||||
www.beijingxlhj.com
|
Бульдозер Shantui SD23 является усовершенствованной моделью бульдозеры Komatsu D85A. Коробка передач планетарного типа, с многодисковым сцеплением, гидравлическим приводом, смазка под давлением. Двигатель Cummins NT855-C280 — выбран для установки на бульдозер ввиду его высокой мощности, надежности и низкого расхода топлива. Машина укомплектована объемной лопатой отвала и мощным трехстоечным рыхлителем, что ведет к высокой эффективности работы. У бульдозера семь универсальных поддерживающих роллеров и увеличенная общая длина сцепления гусеницы с грунтом, что придает полную отдачу работе двигателя и увеличивает стабильность машины. Техническое обслуживание упрощено благодаря одностороннему дизайну обслуживания, при установке электронной системы мониторинга расположение поломки может быть легко определено. Централизованный тип контроля давления позволяет упростить обнаружение поломки. Централизованные системы смазки и отдачи траков устанавливаются по желанию покупателя. На машине установлены двойные шестереночные насосы. Один из насосов может быть остановлен непосредственно при работе лопатой отвала, чтобы понизить потребление мощности двигателя. Давление системы повышается до 19.1 МПа для понижения относительного объема цилиндров. Шестигранная кабина увеличивает зону видимости, а специальный изолирующий материал понижает шум и вибрацию. Пластиковая приборная доска изготовлена с использованием надежных и чувствительных импортных датчиков и приборов. В приборную доску может монтироваться кондиционер, составляющий с ней единое целое. Приборы и системы управления соединяются с помощью гидравлики, облегчая оператору управление бульдозером. Опции: комплектация бульдозера предпусковым подогревателем и обогревателем кабины.
Технические характеристики
|
intek43.ru

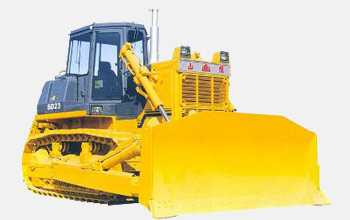

Бульдозер SHANTUI SD23 Техно +
Мощность 230 л.с. (169кВт)/2000 об/мин
Рабочий вес 26990 кг.
Бульдозер SD23 является усовершенствованной моделью бульдозера TY220 (D85A-18), производится по технологии изготовления Komatsu D85A-21. В производстве данной модели используются передовые технологии: гидромеханический привод, гидравлическое управление, электронное табло, вместительный отвал; оснащен системой защиты от опрокидывания. Шестигранная кабина обеспечивает отличный обзор, в комплектацию входит система кондиционирования воздуха, удобная, эргономичная система управления. SD23 – бульдозер нового поколения с отличными рабочими характеристиками и удобной системой управления
Характеристики.
Высокие рабочие характеристики и низкий расход топлива.
В данной модели установлен мощный, надежный двигатель Cummins NT855-C280S10 с низким расходом топлива. Машина оборудована объемным отвалом и рыхлителем с 1 или 3 зубьями, что обеспечивает высокую эффективность работы. 7 опорных катков и увеличенная длина трака позволяют реализовать всю мощность двигателя, повышая при этом устойчивость машины.
Удобное рабочее место оператора.
Шестиугольная кабина обеспечивает великолепный обзор. По заказу могут быть установлены кондиционер, радио с настройками на 2 канала, стерео колонки. Низкий уровень шума в кабине достигается благодаря использованию звукоизоляционного материала. По заказу в передней части кабины может быть установлена система кондиционирования воздуха.
Удобная система управления.
Эргономичная система управления с измененным положением рулевых и тормозных устройств для наибольшего удобства работы оператора.
Легкость в обслуживании.
Машина удобна в обслуживании, поломки легко вычисляются благодаря системе электронного мониторинга. По заказу могут быть установлены централизованная система смазки и противооткатное устройство.
Энергосберегающие технологии.
В данной модели используются последовательно расположенные шестеренные насосы. Один из насосов может быть принудительно отключен для снижения нагрузки на двигатель. Давление в системе повышается до 19,1 мПа, чтобы снизить объем гидравлического цилиндра
Технические спецификации.
Двигатель.
Тип двигателя – NT855-C280, водяное охлаждение, 4-тактный, клапан с верхним расположением, турбонаддув, прямой впрыск.
Номинальная мощность (кВ) – 169/ при 2000 об/мин
Номинальная частота вращения (об/мин) – 2000
Рабочий объем двигателя – 14010 л
Минимальный расход топлива – 217 г/кВтч
Максимальный крутящий момент (Нм) – 1036 при 1400 об/мин
| Передача | 1 | 2 | 3 |
| Вперед (км/ч) | 0 – 3,8 | 0 – 6,8 | 0 – 11,8 |
| Реверс (км/ч) | 0 – 4,9 | 0 – 8,5 | 0 – 14,3 |
| Отвал | Прямой |
| Минимальный дорожный просвет, мм | 405 |
| Масса отвала, кг | 2900 |
| Давление на грунт, мПа | 0,078 |
| Минимальный радиус разворота, м | 3,3 |
| Преодолеваемый уклон, град | 30 |
| Ширина колеи, мм | 2000 |
| Емкость отвала, м3 | 7,8 |
| Эффективность, м3/Н | 225 |
| Ширина отвала, мм | 3725 |
| Высота отвала, мм | 1395 |
| Максимальное углубление в грунт, мм | 540 |
| Максимальная регулировка наклона, мм | 1210 |
Трансмиссия
Преобразователь момента вращения – трехэлементный, одноступенчатый, однофазный гидротрансформатор.
Трансмиссия – гидравлическая с усиленной системой смазки.
Главный привод – редуктор, разбрызгивающая система смазки.
Муфта рулевого механизма – многодисковая муфта в масляной ванне, постоянно-замкнутого типа.
Бортовая передача – двухступенчатый редуктор цилиндрической прямозубчатой передачи, разбрызгивающая система смазки.
Ходовая часть
Тип – подвесная структура.
Поддерживающие ролики (с каждой стороны) – 2.
Траковый каток (с каждой стороны) – 7 ( 5 – однобортных опорных катка, 2 – двубортных опорных катка).
Тип трака.
Ширина башмака гусеницы – 560 мм.
Длина башмака гусеницы – 216 мм
Коробка отбора мощности.
Расположение – в центре рамы бортовой передачи.
Частота вращения – 2000 об/мин.
Гидравлическая система
Максимальное давление – 19,1 мПа (195 кг/см2).
Расход жидкости – 194 л/мин при 2000 об/мин
Тип насоса – шестеренный насос
Объем рабочего цилиндра.
110 мм * 2 (цилиндр двойного действия)
Тип клапана – смазывающийся клапан.
Цилиндр наклона – 160 мм * 1
Размеры бульдозера (прямой отвал)
Сравнение SD23 и TY220
| Тип Характеристики | SD23 | TY220 |
| Номинальная мощность | 230 л.с. (169 кВт) при 2000 об/мин | 220 л.с. (162 кВт) при 1800 об/мин |
| Макс. Тяговое усилие | 206 кН | 196 кН |
| Макс. Скорость при движении вперед | 11,8 км/ч | 11,2 км/ч |
| Макс. Скорость при движении назад | 14,3 км/ч | 13,2 км/ч |
| Емкость отвала | 7,8 м3 | 6,4 м3 |
| Кол-во опорных катков | 7 | 6 |
| Исполнение | Удобный, безопасный, эффективный | Обычный |
Запчасти, прилагающиеся к бульдозеру
| № части | Описание | Ед. | Количество |
| 3313279 | фильтр масляный | шт | 1 |
| 3313283 | фильтр | шт | 1 |
| 3315843 | элемент топл.фильтра | шт | 2 |
| 07000-13025 | уплотнительное кольцо | шт | 4 |
| 07000-13032 | уплотнительное кольцо | шт | 1 |
| 07000-13035 | уплотнительное кольцо | шт | 2 |
| 07000-13045 | уплотнительное кольцо | шт | 3 |
| 07000-13048 | уплотнительное кольцо | шт | 3 |
| 07000-63025 | уплотнительное кольцо | шт | 1 |
| 07000-63028 | уплотнительное кольцо | шт | 1 |
| 07000-63032 | уплотнительное кольцо | шт | 1 |
| 07000-02115 | уплотнительное кольцо | шт | 2 |
| 07000-02110 | уплотнительное кольцо | шт | 2 |
| 07401-03130 | уплотнительное кольцо | шт | 1 |
| 07000-05150 | уплотнительное кольцо | шт | 1 |
| 175-49-11580 | фильтр(трансмиссия) | шт | 2 |
| 175-60-27380 | фильтр(гидр.бак) | шт | 1 |
| D2401-07000-2 | световая лампа | шт | 4 |
Инструменты, прилагающиеся к бульдозеру
| Код | Наименование | Характеристики | Ед | Количество |
| T220G-7 | лом | 750 | шт | 1 |
| GB4388-84 | сдвоенный ключ | 8х10,12х13,13х16,16х17, 18х19,21х23,24х27,30х32 | набор | 1 |
| GB4388-84 | сдвоенный ключ | 34х36,41х46 | набор | 1 |
| GB3390.1-89 GB33903-89 | торцевой клюй | 10,11,12,13,16,18 21,24,27,30,34 | набор | 1 |
| отвертка | 250 | шт | 1 | |
| GB1433-78 | отвертка | I I, I I I | набор | 1 |
| клещи | 165 | шт | 1 | |
| молот | 0,75 | шт | 1 | |
| котел для масла | высота 200 | шт | 1 | |
| GB4440-84 | регулируемый ключ | дл.375, шир.46 | шт | 1 |
| шприц для смазки | со шлангом | шт | 1 | |
| шестигранный ключ | 6,8,10,12,14 | набор | 1 | |
| T220G-1 | квадратный ключ | 12,7 | шт | 1 |
| гаечный ключ | 19 | шт | 1 | |
| T220G-2 | гаечный ключ | испол. с T220G-3 | шт | 1 |
| T320ВG-1 | разъем для болта | 36 разъём | шт | 1 |
| T320ВG-2 | торцевой ключ | 60 разъём для тяг.стержня и рыхлителя | шт | 1 |
| T320ВG-3 | гаечный ключ | шт | 1 | |
| T320ВG-4 | соединительный шток | шт | 1 | |
| очиститель для рук | набор | 1 | ||
| ящик | шт | 1 |
Срок гарантии 12 месяцев либо 2000 моточасов.
Комплектация:
— Двигатель дизельный NT855-C280S10
— Отвал прямой с гидроперекосом
— Рыхлитель одностоечный
— Отопитель кабины
— Комплект ЗИП, каталог, инструкции
— Боковая защита опорных катков
tehno-plus.su
shantui sd23 бульдозер в компании «БКТ-Трейд»
Данная модель произведена по импортной технологии с учетом использования данной техники в сложных климатических условиях. Это идеальный вариант для строительства дорог, оснащен двигаетелем CUMMINS NT855-C280, обеспечивающим мощность, надежность и низкий расход топлива Shantui sd23.
Комплектация бульдозера содержит семь универсальный роллеров для поддержания, увеличенную длину общего сцепления гусеницы с грунтом – все это также гарантирует эффективную отдачу работы двигателя и стабильность машины.
Упрощенное дизайнерское обслуживание бульдозера заключается в установленной электронной системе мониторинга, благодаря которой может быть легко выявлено расположение какой-либо неисправности. Также быстрое обнаружение поломки обеспечено централизованным типом контроля.
Shantui sd23
Укомплектован двойными шестереночными насосами, один из которых (в целях понижения потребления мощности) может быть остановлен в процессе работы лопаты отвала. Уровень давления системы достигает 19.1 МПа, что также предусмотрено для понижения относительного объема цилиндров.
Бульдозер SHANTUI SD23
Технические характеристики бульдозера shantui sd23
| |||||||||||||||||||||||||||||||||||||||||||||||||
xn—-9sbkdud7bob.xn--p1ai
| Модель двигателя | Cummins NT855-C280S10 |
| Мощность, кВт (при об/мин) | 169 |
| Длина/ширина/высота (без рыхлителя), мм | 5874/3725/3360 |
| Ширина/высота отвала, мм | 3725/1395-прямой поворотный 3860/1379-сферический 4365/1107-угловой |
| Колея по центрам гусениц, мм | 2000 |
| Длина опорной поверхности гусеницы, мм | 2840 |
| Максимальное заглубление отвала, мм | 540 |
| Максимальное заглубление рыхлителя, мм | 695-однозубый 666-трезубый |
| Максимальная высота подъема отвала, мм | 1210 |
| Максимальное высота подъёма рыхлителя, мм | 515-однозубый 555-трезубый |
| Ширина башмака, мм | 560/610/660 |
| Шаг, мм | 216 |
| Снаряженная масса (без рыхлителя), т | 24,6 |
| Объем отвала/призма волочения, куб.м. | 7,8-прямой поворотный 8,4-сферический 5,4-угловой |
| Тип отвала | сферический (U) / прямой поворотный / угловой |
| Тип рыхлителя | трезубый / однозубый |
| Рабочие скорости (передние/задние), км/ч | I-3,8/4,9 II-6,8/8,5 III-11,8/14,3 |
| Давление на грунт, МПа | 0,078 |
| Преодолеваемый уклон, % | 30 |
| Количество поддерживающих катков (с каждой стороны) | 2 |
| Количество опорных катков (с каждой стороны) | 7 |
| Количество башмаков в гусенице (с каждой стороны) | 39 |
shantui-sit.ru
Бульдозер Shantui SD-23 | ООО «ТехУниверсал»
Бульдозер SHANTUI SD23 является усовершенствованным продолжением модельного ряда SD22 (на базе D85A-18). Созданный на базе и по технологиям Komatsu D85A-21, бульдозер SD23 монопольно представлен компанией SHANTUI на китайском рынке. На машине установлена гидромеханическая трансмиссия последней модели, гидравлическая система управления, электронный дисплей, объемный отвал с устройством антиопрокидывания, комфортная кабина с широкой панорамой обзора, кондиционером и эргономично расположенными органами управления. Бульдозер SD23 машина нового поколения, отличающаяся современным дизайном высокой производительностью и легкостью в управлении.
| |||||||||||||||||||||||||||||||
