— выберите запчасть для быстрого заказа —#1 [16Y-84-20000] Кронштейн#2 [01050-53390] Болт#3 [01643-33380] Шайба#4 [01010-52480] Болт#5 [01643-32460] Шайба#6 [16Y-84-10000] Стрела#7 [16Y-84-40000] Рычаг нижний#8 [16Y-84-50000] Рычаг верхний#9 [16Y-84-00006] Втулка нижнего рычага#10 [16Y-84-00004] Втулка верхнего рычага#11 [16Y-84-00001] Палец гидроцилиндра#12 [07020-01018] Пресс-масленка#13 [04082-00514] Перегородка#14 [01010-31430] Болт#15 [01602-21442] Шайба#16 [16Y-84-00005] Палец верхнего рычага#17 [16Y-84-00007] Палец нижнего рычага#19 [04082-00209] Перегородка#20 [01010-51225] Болт#21 [01602-21236] Шайба#22 [16Y-84-30000] Зуб рыхлителя#23 [16Y-84-00010] Наконечник#24 [09244-02508] Втулка пальца#25 [16Y-84-00002] Палец#26 [GB91-86] Чека разводная#27 [16Y-84-00003] Пластина защитная#28 [16Y-84-00008] Прокладка#29 [16Y-84-60000] Гидроцилиндр в сборе#30 [16Y-84-00009] Перегородка#номер_на_схеме [артикул] название
нажмите на изображение, чтобы посмотреть в увеличенном виде
Быстрый переход:
Детали опоры двигателяКартер маховика в сбореподвод и защитный кожух радиаторадетали опоры радиатораБак топливныйтрубопровод топливныйрычаг управления подачей топливапедаль замедлителясистема электрическаяЭлектропроводка кабиныпанель приборнаяВыключатель аварийныйБатарея аккумуляторнаяпатрубок гидротрансформатора всасывающийНасос отсасывающийВал турбины, колесо направляющееКлапан перепускнойКартер гидротрансформатораВал карданныйКартер коробки передачКрышка картера коробки передач задняяМуфта переднего ходаМуфта заднего хода1-я муфта2-я и 3-я муфтыпередача зубчатая коническая и валФрикцион бортовойтормозКожух бортового редуктора, колесо ведущееКожух бортового редуктора, звездочкаредуктор бортовойВал и втулка бортового редукторарычаг переключения скоростейпедаль тормоза и тормозной механизмрычаг блокировки тормозарычаг рулевого управленияКартер рулевого механизма и рама шассиБалка балансирнаясцепка буксирнаярама гусеницыКолесо натяжноеКрышка рамы гусеницыМеханизм натяженияКаток опорныйКаток поддерживающийГусеница в сбореБашмак гусеничныйКапот двигателя в сбореЩиток ограждающийКоробка и полпластина защитная нижняяКресло оператораКабинаБак гидравлическийНасос гидравлическийтрубопровод гидравлический (от бака к насосу)трубопровод гидравлический (от бака к гидроцилиндру подъема)Гидроцилиндр подъема отвалатрубопровод гидравлический (от бака к гидроцилиндру наклона)гидроцилиндр наклона отвалатрубопровод гидравлический (от бака к гидроцилиндру рыхлителю)Насос трансмиссионныйтрубопровод гидротрансформатораФильтр трансмиссии масляныйНасос рулевого управлениятрубопровод бортового фрикционатрубопровод гидрораспределителя и редукционного клапанатрубопровод масляного радиаторарадиатор масляныйОтвал наклоняемый прямойрама прямого наклоняемого отвалаОтвал угловойрама дугообразнаярама рыхлителягидроцилиндр рыхлителярычаг управления отваломМеханизм управления отваломрычаг управления рыхлителемМеханизм управления рыхлителемШильдикиГидрораспределитель рулевого управленияКлапан редукционнныйгидрораспределитель коробки передачрычаг управления коробки передачКрышка картера коробки передачКлапан смазочныйГидрораспределитель управления отваломГидрораспределитель управления рыхлителем
| Наименование запчасти (англ.) | рама рыхлителя (SD16) |
| Гарантия | Оговаривается при заказе. |
| Доставка | Во все регионы России и страны ближнего зарубежья. До склада транспортных компаний доставка осуществляется бесплатно. Доставка по Москве и области осуществляется по будням с 9.00 до 18.00. |
| Контактная информация | +7 (495) 989 18 39; Skype: gazimport; МО, г. Дзержинский, Дзержинское шоссе, дом 1 Отправить сообщение |
gazimport.ru
Бульдозер SHANTUI SD16
Главная » Бульдозеры » Бульдозеры SHANTUI » Бульдозер SHANTUI SD16
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Длина x ширина x высота (без рыхлителя) (мм) | 5140 x 3388 x 3032 |
| Рабочий вес (кг) | 17000 |
| Мощность (кВт/л.с.) | 131/178 |
| Ширина колеи (мм) | 1880 |
| Длина опорной поверхности гусеницы (мм) | 2430 |
| Давление на грунт (МПа) | 0,067 |
| Скорость (вперед) (км/ч) | 0-3,29\0-5,82\0-9,63 |
| Скорость (назад) (км/ч) | 0-4,28\0-7,59\0-12,53 |
| Максимальное заглубление отвала (мм) | 540 |
| Максимальное заглубление рыхлителя (мм) | |
| Максимальная высота подъема отвала (мм) | 1095 |
| Максимальная высота подъема рыхлителя (мм) | 592 |
| Работа при уклоне (о) | 30 |
| Призма волочения (куб.м)в зависимости от типа отвала | прямой 4,5, угловой 4,3 |
| Модель двигателя | Steyr WD615T-3A |
| Поддерживающие катки (с каждой стороны) | 2 |
| Опорные катки (с каждой стороны) | 6 |
| Количество башмаков в гусенице (с каждой стороны) | 37 |
| Ширина башмака (мм) | 510 |
| Шаг (мм) | 203 |
| Тип отвала |
прямой, угловой |
| Длина x высота отвала (мм) | угловой 3970x 1040 |
| Тип рыхлителя | одно/трехстоечный |
www.starsenal.ru

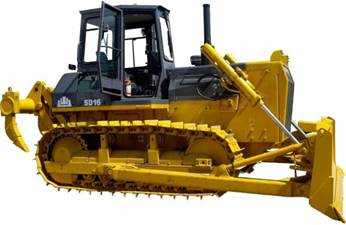

Бульдозер SHANTUI SD16 без рыхлителя и с рыхлителем.
Бульдозер SHANTUI SD16 без рыхлителя и с рыхлителем.Уважаемые партнеры!
ГК «БОЛЬШЕГРУЗ», в лице официального дилера FAW, SHAANXI, FOTON, DONGFENG, SINOTRUK, SHANTUI, DOOSAN в Санкт-Петербурге, ООО «Норд Транзит», учитывая Вашу потребность, предлагает Вам рассмотреть возможность приобретения следующей техники:
Бульдозер SHANTUI SD16 без рыхлителя и с рыхлителем.
Корпорация Шантуй (SHANTUI Construction Machinery Co., LTD) является мировым лидером по производству бульдозеров. Бульдозера и трубоукладчики SHANTUI изготавливают с использованием технологий Komatsu, Caterpillar, Cummins и экспортируют более чем в 70 стран мира.
Мировой экспорт бульдозеров SHANTUI в первом полугодии 2010 г. составил 860 ед., что на 55 % больше, по сравнению с аналогичным периодом 2009 г.
| Технические характеристики бульдозера SHANTUI SD16 (аналог KOMATSU D65) | |||
| Эксплуатационная масса | 17010 кг | ||
| Длина | 5140 мм | ||
| Ширина | 2390 мм | ||
| Высота | 3032 мм | ||
| Тип отвала | Прямой | ||
| Ширина х высота отвала | 3388 х 1149 мм | ||
| Вместимость отвала по SAE J1265 | 4,5 м3 | ||
| Максимальный перекос | 400 мм | ||
| Максимальное заглубление отвала | 530 мм | ||
| Максимальная высота подъема отвала | 1110 мм | ||
| Тип рыхлителя | Трехстоечный трехзубый | ||
| Максимальное заглубление рыхлителя | 572 мм | ||
| Максимальная высота подъема рыхлителя | 592 мм | ||
| Масса рыхлителя | 1710 кг | ||
| База гусеничного хода | 2430 мм | ||
| Удельное давление на грунт | 0,067 MПа | ||
| Ширина башмака гусеницы | 510 мм | ||
| Колея гусеничного хода | 1880 мм | ||
| Клиренс | 400 мм | ||
| Число опорных/поддерживающих катков | 6/2 | ||
| Кол-во башмаков гусеницы | |||
| Шаг цепи | 203мм | ||
| Способность к работе на уклоне | 30 ° | ||
| Двигатель | Weichai WD10 (STEYR) V=9,7 л | ||
| Мощность по SAE J1349 | 131 кВт(178,23 л.с.) при 2200 об/мин | ||
| Скорость переднего хода | 3,3-5,3-9,6 км/ч | ||
| Скорость заднего хода | 4,3-7,6-12,5 км/ч |
Базовая комплектация:
Двигатель Weichai WD10(STEYR)
Шестигранная остекленная кабина оператора
Отопитель кабины оператора от системы охлаждения двигателя
Прямой отвал с гидроперекосом
Трехстоечный рыхлитель
Рабочее освещение: Проблесковый маячок, 2 фары головного света
Эксплуатационная документация: Инструкция по эксплуатации на русском языке, каталог запасных частей
Дата добавления: 2015-10-21; просмотров: 93 | Нарушение авторских прав
mybiblioteka.su — 2015-2018 год. (0.006 сек.)
mybiblioteka.su
Характеристики | Бульдозер SHANTUI SD16T с механическим приводом | |||
| Производитель: | SHANTUI | |||
| Модель: | SD16T | |||
| Двигатель | ||||
| Производитель двигателя: | Shangchai | Weichai Power | ||
| Модель двигателя: | SC11CB184G2B1 | WD10G178E25 | ||
| Тип: | Вертикальный, рядный, с водяным охлаждением, четырехтактный, с непосредственным впрыском, турбовый | |||
| Количество цилиндров: | 6 | |||
| Диаметр цилиндра*ход цилиндра (мм): | 120.65×152.4 | 126х130 | ||
| Объем двигателя (мл): | 10.450 | 9.726 | ||
| Номинальная мощность, (кВт/л.с.): | 120/163,15 | |||
| Номинальная скорость оборотов, (обр/мин): | 1850 | |||
| Максимальный крутящий момент(Н·м): | 843/1300 | 768/1100-1200 | ||
| Расходуемое кол. топливо (г/км.ч): | 220 | 215 | ||
| Вес двигателя (кг): | 1200 | 1000 | ||
| Коэффициент сжатия: | 16.5:1 | |||
| Шум двигателя (Дб): | ||||
| Габаритные размеры ДхШхВ (мм): | 2140x1190x1650 | |||
| Пусковой двигатель: | Стартер | |||
| Ходовая система | ||||
| Тип: | Тип хода распределенной ширины, подвесной структуры балансирной балкой | |||
| Количество катков: | 2 каждой стороны | |||
| Опорные катки: | 6 каждой стороны | |||
| Тип гусеницы: | Всборе один бошмак 37 (с каждой стороны) | |||
| Ширина башмаков (мм): | 510 | |||
| Шаг гусеницы: | 203.2 | |||
| Длина и давление на грунт (мм/МПа): | 2430/0.067 | |||
| Допустимый уклон (º): | 30 | |||
| Скорость передача I вперед(назад): | 0-2,67 (0-3,48) | |||
| Скорость передача II вперед(назад): | 0-3,76 (0-4,90) | |||
| Скорость передача III вперед(назад): | 0-5,41 (0-7,05) | |||
| Скорость передача IV вперед(назад): | 0-11.13 (0-9.92) | |||
| Габаритные характеристики | ||||
| Габариты ДхШхВ (без рыхлителя) (мм): | 6366x3388x3100 | |||
| Ширина колея (мм): | 1880 | |||
| Весовые характеристики | ||||
| Снаряженная масса (без рыхлителя) (т): | 17.0 | |||
| Отвал | ||||
| Тип: | Прямой поворотный отвал | Полусферический отвал | Угловой отвал | |
| Емкость отвала (м3): | 4.5 | 5 | 4.4 | |
| Габариты отвала (ДхШ) (мм): | 3388×1149 | 3556×1120 | 3970×1040 | |
| Заглубление отвала (мм): | 530 | |||
| Подъем отвала (мм): | 1095 | |||
| Рыхлитель | ||||
| Тип: | Трехзубый рыхлитель | |||
| Заглубление рыхлителя (мм): | 572 | |||
| Подъем рыхлителя (мм): | 592 | |||
