Одной из последних разработок китайских машиностроителей можно назвать бульдозер Shantui SD16. Все узлы аппарата от крупных деталей до самого мелкого винтика разработаны в системе твердотельного компьютерного моделирования и рассчитаны на прочность методом конечных элементов. Благодаря этому, машина получилась лёгкой, прочной и выносливой.

Содержание

Сфера использования
Характеристики
Таблица № 1. Технические характеристики
Двигатель, потребление горючего
Таблица № 2. Параметры двигателя
Силовая передача, ходовая
Гидравлика
Особенности конструкции и эксплуатации
Размеры
Таблица № 3. Размеры
Рабочее место, органы управления
Описание модификаций
Аналогичные модели, цена SD 16
Отзывы механизаторов
Видео

Сфера использования

«Шантуй СД 16» можно назвать востребованной техникой на многих стройплощадках. На основе базовой модели разработаны версии машины для работы в лесу, на болотах, угольных электростанциях, мусорных полигонах.

Аппарат получил распространение благодаря прочности конструкции, надёжности узлов, низкой цене.

Бульдозер применяют для послойного копания, перемещения грунтов I-IV категорий либо рыхления скальных или мёрзлых материалов. Первую группу работ аппарат выполняет прямым поворотным, сферическим или угловым отвалом, вторую — трёхстоечным рыхлителем. В общем случае спецтехнику задействуют для:

планировки стройплощадок;
возведения насыпей;
разработки выемок, котлованов;
нарезки террас на косогорах;
копания траншей под фундаменты и коммуникации;
разравнивания грунта, отсыпаемого другими машинами;
засыпки рвов, ям, траншей, котлованов и пазух оснований зданий;
расчистки территорий от снега, камней, кустарника, пней, мелких деревьев, строительного мусора.

Характеристики

Гусеничный SD16 — машина, собираемая в цехах компании Shantui Construction Machinery. Его причисляют к технике 3 тягового класса и позиционируют как альтернативный вариант дорогим американским, европейским или японским моделям.

В основу «китайца» заложены прочные, износостойкие материалы, что совместно с точностью изготовления позволяет достойно выдерживать конкуренцию на рынке спецтехники.

Таблица № 1. Технические характеристики

Параметр	Значение
Двигатель	Shangchai SC11CB184G2B1/Weichai WD10G178E25
Мощность, л.с. (кВт)	184 (135)
Скорость, км/ч	Вперёд 3,29-9,63; назад 4,28-12,53
Дорожный просвет, мм	400
Преодолеваемый уклон, %	30
Минимальный радиус разворота, м	4,5-4,9
Емкость топливного бака, л	315

Двигатель, потребление горючего

В базовой комплектации на бульдозер поставят мотор Shangchai SC11CB184G2B1. Его скопировали с американского Caterpillar и собирают согласно оформленной лицензии. Это рядный дизель с шестью вертикально расположенными цилиндрами. Охлаждается жидкостью, а впрыск топлива происходит непосредственно в камеру сгорания.

Таблица № 2. Параметры двигателя

Наименование	Значение
Частота вращения коленвала, об/мин	1850
Объём, л	9,7
Диаметр цилиндра/ход поршня, мм	126/130
Крутящий момент, Н·м (обороты коленвала, об/мин)	764 (1300)
Расход топлива при среднем режиме работы, г/кВт·час	214
Токсичность выхлопных газов	Tier 2

Опционально на SD 16 установят дизель Weichai WD10G178E25. Он практически идентичен штатному, но потребляет 230 г/кВт·час топлива и выдаёт 830 Н·м максимального крутящего момента.

Силовая передача, ходовая

Передачу вращения от двигателя на первичный вал КПП выполняет одноступенчатый однофазный гидротрансформатор.

Сама коробка передач планетарного типа выдаёт 3 скорости для движения вперёд и столько же в обратном направлении.
Переключение ступеней осуществляет сервопривод, что значительно облегчает управление техникой.

Стоит отметить, что смазывание зубчатых колёс и пар трения в КПП принудительное.

Бортовые передачи представлены двухступенчатыми редукторами с цилиндрическими зубчатыми колёсами. Смазка контактных поверхностей осуществляется методом разбрызгивания. Главная передача на редукторы идёт через коническую пару с круговой формой зубьев. Такая конструкция выдерживает большие нагрузки, создаёт меньше шума, но её сложнее регулировать.

Маневрирование обеспечивается многодисковой постоянно замкнутой муфтой поворота. Она работает в масляной ванне и активируется гидравлическим приводом. Манёвры осуществляют совместно с приведением в действие плавающего тормоза муфтой поворота ленточного типа, управляемой педалью с гидроусилителем.

Shantui SD16 — бульдозер на гусеничном ходу. Подвеска машины балансирного типа обеспечивает хорошую устойчивость на неровной поверхности и гашение динамических колебаний во время движения.

Гусеничная лента опирается на 6 катков, холостую ветвь поддерживают 2 ролика.
В движение гусеницу приводит звёздочка, закреплённая на выходном валу бортового редуктора. Натяжение поддерживает обводной ролик.

Само гусеничное полотно состоит из 37 башмаков шириной 510, 560 или 610 мм, в зависимости от комплектации.

Гидравлика

К сожалению, с поиском рабочих характеристик, касаемо этой модели, возникли определенные трудности. Параметры гидросистемы не стали исключением. Предлагаемая информация взята с англоязычного ресурса компании.

Питает гидросистему шестерёнчатый насос PAR112 производительностью 227 л/мин. Максимальное давление, ограниченное перепускным клапаном, составляет 14 МПа.

На экскаватор устанавливают бак запаса рабочей жидкости ёмкостью 110 л. Этого объёма хватает, чтобы приводить в действие пару цилиндров подъёма ножа и по одному для наклона отвала и активации рыхлителя. Внутренний диаметр последних двух составляет 160 мм, первых — 110 мм.

Управляют работой системы золотниковые гидрораспределители, связанные с многопозиционными джойстиками, установленными в кабине оператора.

Особенности конструкции и эксплуатации

Остов машины сделан из износостойких марок стали. При изготовлении каркаса сварочные швы неоднократно подвергались контролю, в том числе и ультразвуковыми дефектоскопами. Целостность металла важна для обеспечения жёсткости и прочности конструкции. Чтобы обезопасить силовую установку от механических повреждений падающими предметами, моторный отсек получил двойную защиту.

В обслуживании бульдозер неприхотлив. Хоть он и относится к категории тракторов тягового класса 3, все его узлы имеют простую, понятную конструкцию.

Для ремонта машины не нужно отправлять её в сервисный центр, а выполнить процедуру можно даже в полевых условиях.
Во многом такая ремонтопригодность достигнута за счёт внедрения модульной конструкции, когда узлы демонтируются полностью для ревизии или замены.

Однако некоторые элементы необходимо заказывать из Китая, что может замедлить процесс ремонта.

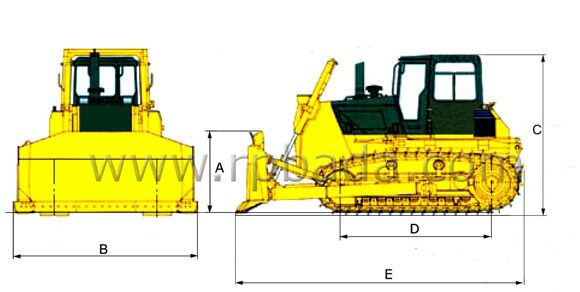

Размеры

Трёхмерное моделирование позволило облегчить модель, оставив габариты бульдозера в пределах, необходимых для обеспечения заявленных тактико-технических показателей.

Таблица № 3. Размеры

Наименование	Значение
Эксплуатационная масса, кг	17000
Высота, мм	3032
Ширина по краям гусеничного полотна, мм	2390
Габаритная длина, мм	5140
Ширина колеи, мм	1880
Расстояние между осями катков, мм	2430
Распределённое давление на грунт, кПа	67

Рабочее место, органы управления

Кабина оператора сделана в виде шестигранной призмы. Создается впечатление, что обзор фронтальной рабочей зоны ограничен.

Лобовое стекло очень маленькое, а стойки каркаса кабины, соответствующей стандарту ROPS, получились широкими. Однако производитель уверяет, что такое очертание рационально для тяжелой техники.
В базовую комплектацию кабины входят отопитель и кондиционер.
Для снижения шума все неостеклённые панели получили хорошую звукоизоляцию.

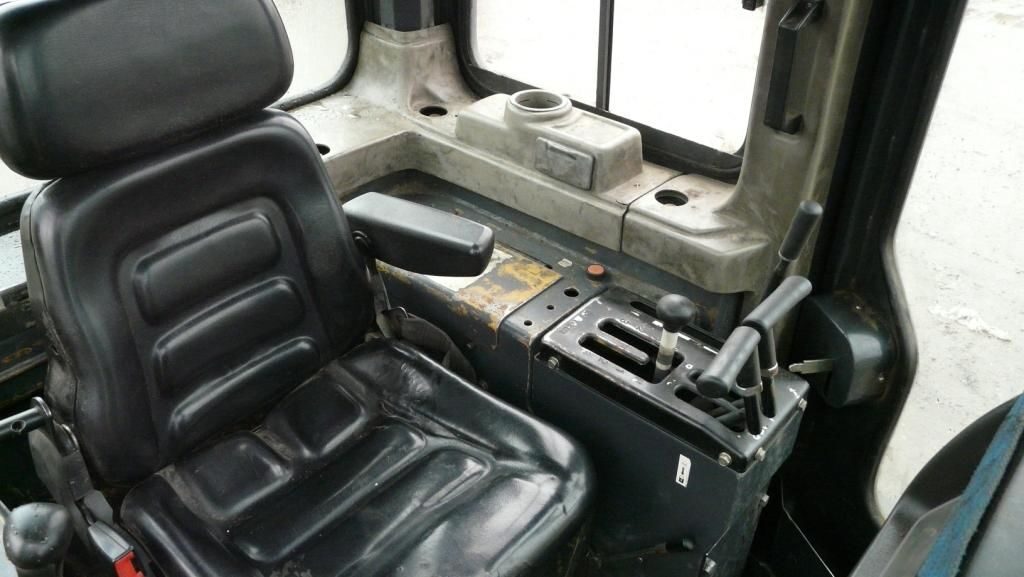

В кабину установили эргономичное сиденье Grammer с возможностью регулирования в 3-х плоскостях.
Под правую руку оператора вынесены джойстики управления гидравлическими исполнительными механизмами, под левую — рычаги переключения скоростей, смены направления движения и маневрирования.

Описание модификаций

На основе базовой модели производитель выпускает несколько видоизменённых машин для узконаправленной эксплуатации. Серия Shantui SD16 представлена несколькими исполнениями:

SD16C — для угледобывающей отрасли, имеет гусеницы с плоскими башмаками и одной ребордой, а отвал увеличенного объёма;
SD16F — бульдозер задействуют на лесозаготовках, гусеницы у него такой же конструкции, как и у модели с индексом «C», но кабина имеет дополнительную защиту, а сам аппарат оснащают тяговой лебёдкой;
SD16R — машину используют на сортировочных полигонах хранения бытовых отходов, на неё устанавливают большой отвал (8,3 м³) и крупные треугольные башмаки;
SD16L — болотоходный вариант, максимально облегченный и с установленными широкими гусеницами, имеющий сниженное до 27 кПа давление на грунт.

Аналогичные модели, цена SD 16

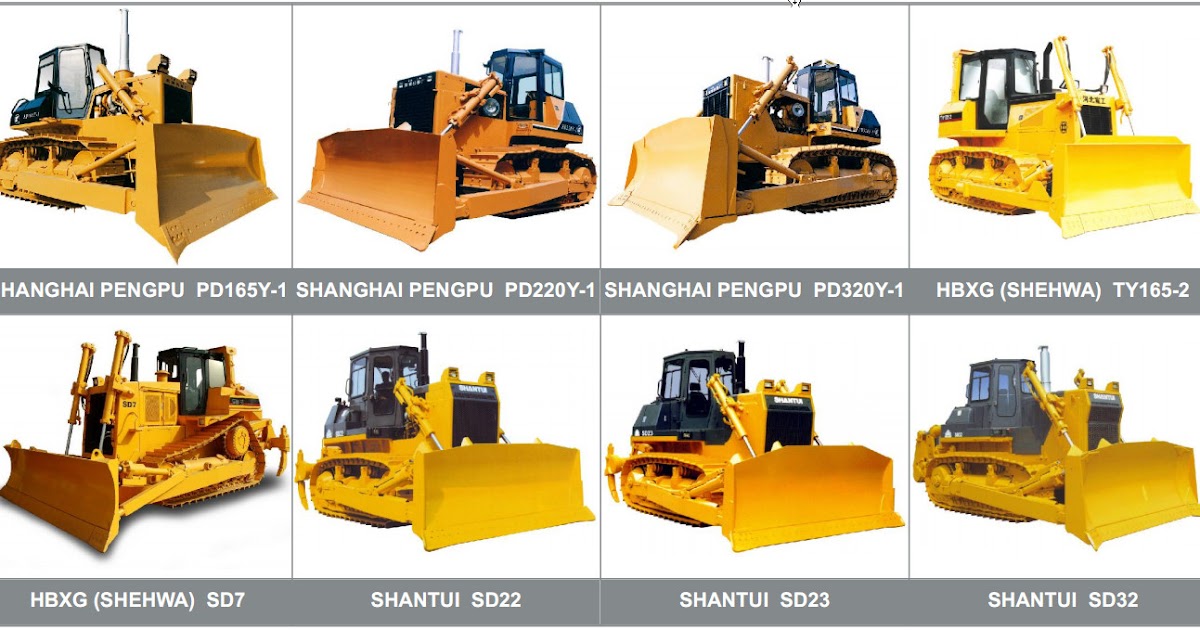

Исходя из основных технических характеристик, к аналогам можно отнести: YTO T140, «Комацу» D65, Yutong TL210B. Новый бульдозер стоит примерно 90 тыс. долларов в стандартной комплектации. За машину с пробегом придётся отдать на 30-40 % меньше.

Отзывы механизаторов

Геннадий, 36 лет: «Вполне себе приличный аппарат. Работаю на нём недавно, но быстро освоился и привык к управлению. Двигатель не требователен к качеству топлива, а обслуживание не занимает много времени».

Василий, 51 год: «За время эксплуатации нареканий на работу не возникало. Машину задействуем на сложных участках, но она без проблем справляется с поставленными задачами».

Видео

Shantui SD16 редко можно встретить на строительных площадках. Но владельцы техники, которые решили оснастить ею транспортный парк, в полной мере оценили производительность и надёжность аппарата. Совместно с дополнительным оборудованием бульдозер успешно применяют даже в тяжёлых условиях. Читайте также: Shantui SD23, Shantui SD22, Shantui SD32.
