Шайбы для фланцевых соединений – ОСТ 26-2042-96 Шайбы для фланцевых соединений. Конструкция и размеры

Содержание

Шайбы для фланцевых соединений — Союз ДСК

Шайбы для фланцевых соединений, как правило, изготавливаются следующим методом: берется круг и на специализированном станке из него нарезаются шайбы. При изготовлении шайб для фланцевых соединений таким методом, процесс занимает много времени, поэтому шайбы для фланцевых соединений стоят дороже обычных плоских шайб. Такие шайбы используются во фланцевых соединениях, когда фланцевая пара крепится между собой с помощью шпилек или болтов и гаек, отсюда они и получили свое название — шайбы для фланцевых соединений (шайбы для фланцев). На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят шайбы для фланцевых соединений:

Шайбы для фланцевых соединений:

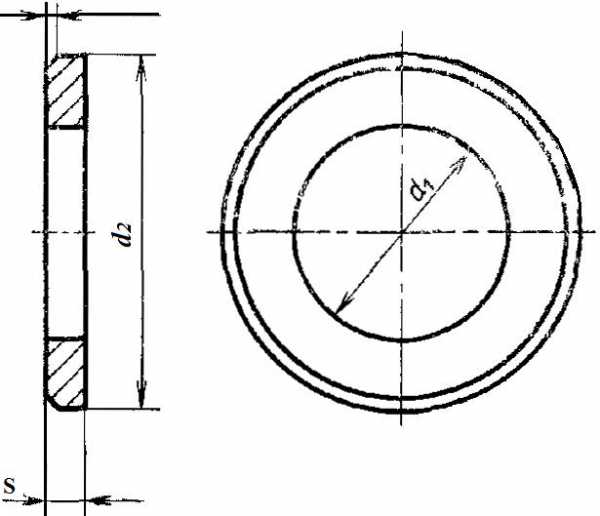

Как видно из схематичного изображения, приведенного выше, шайбы для фланцевых соединений представляют из себя кольцо или диск, имеющий центральное отверстие. Шайбы для фланцевых соединений изготавливаются по ГОСТ 9065-75 и ОСТ 26-2042-96. Шайбы по ГОСТ 9065-75 и шайбы по ОСТ 26-2042-96 идентичны, их разница заключается только лишь в том, что шайбы по ОСТ 26-2042-96 должны выдерживать более высокие требования, поэтому шайбы по ОСТ 26-2042-96 проходят дополнительную термообработку и испытания. Благодаря тому, что эти шайбы идентичны — зачастую шайбы по ОСТ 26-2042-96 заменяют на шайбы по ГОСТ 9065-75, тем самым упрощая и удешевляя крепежное соединение. Шайбы для фланцевых соединений могут быть изготовлены всего в одном исполнении. Ниже Вы можете ознакомиться с параметрами шайб для фланцевых соединений, изготовленных по вышеприведенным нормативным документам:

Шайбы по ГОСТ 9065-75

Шайбы по ГОСТ 9065-75 могут быть изготовлены всего в одном исполнении. На рисунке, приведенном ниже можно посмотреть, как схематично выглядит данное исполнение:

Шайбы по ГОСТ 9065-75 имеют диаметр от 10мм до 160мм. В нижеприведенной таблице вы можете посмотреть параметры шайб для фланцевых соединений, изготовленных по ГОСТ 9065-75:

Номинальный диаметр резьбы шпильки d 10 12 16 20 (22) 24 (27) 30 36 42 48
Внутренний диаметр d1 11 13 17 21 23 25 28 31 37 43 50
Наружный диаметр d2 18 24 30 37 34 44 50 56 66 78 90
Толщина шайбы s 2,5 4
5
6 10
Фаска с 0,5 1,0 1,6 2,0
Допускаемое смещение оси отверстия 0,5 0,6 0,7
Номинальный диаметр резьбы шпильки d (52) 56 (60) 64 (68) 72 (76) 80 90 100 110 (120) 125 140 160
Внутренний диаметр d1 54 58 62 66 70 74 78
82
92 102 112 122 127 142 162
Наружный диаметр d2 95 100 110 115 120 126 132 138 155 174 190 208 215 242 276
Толщина шайбы s 10 12 14 16
Фаска с 2,0 3,0 4,0
Допускаемое смещение оси отверстия 0,8 0,9 1,0
1,2

В нижеприведенной таблице вы можете посмотреть массу шайб, изготовленных по ГОСТ 9065-75:

Номинальный диаметр резьбы шпильки, мм Теоретическая масса 1000 шт. шайб, кг Номинальный диаметр (размер резьбы шпильки), мм Теоретическая масса 1000 шт. шайб, кг
10 4,20 60 508,57
12 6,27 64 546,35
16 9,41 68 585,20
20 22,87 72 640,64
22 24,44 76 838,25
24 32,30 во 910,69
27 52,85 90 1177,18
30 66,99 100 1713,76
36 110,40 110 2031,47
42 156,52 120 2447,49
48 344,96 125 2595,48
52 376,31 140 3784,70
56 408,79 160 4921,30

Ниже приведен пример условного обозначения шайб по ГОСТ 9065-75:

Шайба для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с оцинкованным покрытием толщиной 9мкм:

Шайба 48.20.III.4.019 ГОСТ 9065-75

Шайбы по ОСТ 26-2042-96

Шайбы по ОСТ 26-2042-96 могут быть изготовлены всего в одном исполнении. На рисунке, приведенном ниже можно посмотреть, как схематично выглядит данное исполнение:

>

Шайбы по ОСТ 26-2042-96 имеют диаметр от 10 мм до 80 мм. В нижеприведенной таблице вы можете посмотреть параметры шайб для фланцевых соединений, изготовленных по ОСТ 26-2042-96:

Номинальный диаметр резьбы шпильки (болта) 10 12 16 20 24 27 30 36 42 48 52 56 60 64 68 76 80
Внутренний диаметр 11 13 17 21 25 28 31
37
43 50 54 58 62 66 70 78 82
Наружный диаметр 18 24 30 37 44 50 56 66 73 90 95 100 110 115 120 132 138
Толщина шайбы 2,0 3,0 4,0 5,0 6,0 10,0 12,0
Фаска 0,5 1,0 1,6 2,0 3,0
Допускаемое смещение оси отверстия 0,5 0,6 0,7 0,8 0,9

В нижеприведенной таблице вы можете посмотреть массу шайб, изготовленных по ОСТ 26-2042-96:

Номинальный диаметр резьбы шпильки Теоретическая масса шайб, кг
10 0,004
12 0,006
16 0,009
20 0,023
24 0,032
27 0,053
30 0,067
36 0,110
42 0,156
48 0,345
52 0,376
56 0,409
60 0,509
64 0,546
68 0,585
76 0,838
80 0,910

Ниже приведен пример условного обозначения шайб по ОСТ 26-2042-96:

Шайба для шпильки с диаметром резьбы М30 из стали марки 20, без покрытия:

Шайба 30.20 ОСТ 26-2042-96

Шайбы для фланцевых соединений по ГОСТ 9065-75 и по ОСТ 26-2042-96 могут быть изготовлены с оцинкованным покрытием. Шайбы для фланцевых соединений оцинкованные меньше подвержены коррозии и дольше остаются в хорошем состоянии. Наша компания поставляет шайбы для фланцевых соединений оцинкованные с толщиной оцинковки в двух вариантах — 6мкм и 9мкм. Шайбы для фланцев оцинкованные стоят немного дороже чем шайбы для фланцев черные, но они могут эксплуатироваться в более жестких условиях, поэтому они получили широкое применение среди потребителей, использующих шайбы для фланцев во влажной среде, или среде, не защищенной от влияния погодных условий.

Если среда, в которой используются шайбы для фланцев — агрессивная, такая, как нефть, газ или различные кислоты, то шайбы для фланцев по ГОСТ 9065-75 и по ОСТ 26-2042-96 изготавливают из нержавеющих марок стали (шайбы для фланцевых соединений нержавеющие). Нержавеющие шайбы для фланцевых соединений стоят значительно дороже, но в агрессивных средах они незаменимы. В зависимости от агрессивности среды можно использовать различные по качеству нержавеющие стали, тем самым понижая стоимость шайб, поэтому шайбы для фланцев нержавеющие из одних сталей зачастую значительно отличаются по цене от нержавеющих шайб для фланцев из других сталей. Например, шайбы по ГОСТ 9065-75 нержавеющие, изготовленные из стали 20х13, гораздо дешевле, чем нержавеющие шайбы по ГОСТ 9065-75, изготовленные из стали 12х18н10т.

Если Вам требуются остальные характеристики шайб для фланцевых соединений, изготовленных по ГОСТ 9065-75 и по ОСТ 26-2042-96, то вы можете посмотреть их, скачав данные нормативные документы с нашего сайта.

Пользуясь вышеприведенными таблицами на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих шайб для фланцевых соединений.

Наша компания может поставлять шайбы для фланцевых соединений из различных марок стали, таких как: сталь 35, 40х и 09г2с (шайбы для фланцевых соединений стальные, шайбы для фланцевых соединений оцинкованные), сталь 12х18н10т, 14х17н2, 20Х13 и 10х17н13м2т (шайбы для фланцевых соединений нержавеющие) и д.р.

На все шайбы для фланцевых соединений, поставляемые нашей компанией, выдаются паспорта качества.

Возможно изготовление шайб для фланцевых соединений других диаметров и из других марок стали, а также по чертежам и эскизам заказчика (нестандартные шайбы для фланцевых соединений).

Если у вас остались вопросы, связанные с шайбами для фланцевых соединений, то Вы можете задать их менеджерам нашей компании по электронной почте soiuzdsk@mail.ru или по телефону +7 (343) 361 2377

soiuzdsk.ru

ГОСТ 9065-75 Шайбы для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры (с Изменениями N 1, 2), ГОСТ от 28 марта 1975 года №9065-75

ГОСТ 9065-75

Группа Г18

ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650 °С

Типы и основные размеры

Washers for flanged connections with medium temperature from
0 to 650 °С. Types and main dimensions

Дата введения 1976-01-01



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. N 794

ПРОВЕРЕН в 1985 г.

Постановлением Госстандарта от 27.12.85 N 4667 срок действия продлен до 01.01.96*
_______________
* Ограничение срока действия снято по протоколу N 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации. (ИУС N 11-12 1994 г.). — Примечание «КОДЕКС».

ВЗАМЕН ГОСТ 9065-69

ПЕРЕИЗДАНИЕ (сентябрь 1986 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., декабре 1985 г. (ИУС N 9-80, 4-86).

1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 °С.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением менее 4 МПа (40 кгс/см).

(Измененная редакция, Изм. N 1).

2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.

Размеры шайб

мм

Номинальный диаметр резьбы шпильки

10

12

16

20

(22)

24

(27)

30

36

42

48

Внутренний диаметр (пред. откл. по 12)

11

13

17

21

23

25

28

31

37

43

50

Наружный диаметр (пред. откл. по 14)

18

24

30

37

39

44

50

56

66

78

90

Толщина шайбы (пред. откл. по 14)

2,5

4

5

6

10

Фаска

0,5

1,0

1,6

2,0

Допускаемое смещение оси отверстия

0,5

0,6

0,7

Продолжение

мм

Номинальный диаметр резьбы шпильки

(52)

56

(60)

64

(68)

72

(76)

80

90

100

110

(120)

125

140

160

Внутренний диаметр (пред. откл. по h22)

54

58

62

66

70

74

78

82

92

102

112

122

127

142

162

Наружный диаметр (пред. откл. по 14)

95

100

110

115

120

126

132

138

155

174

190

208

215

242

276

Толщина шайбы (пред. откл. по 14)

10

12

14

16

Фаска

2,0

3,0

4,0

Допускаемое смещение оси отверстия

0,8

0,9

1,0

1,2

Примечания:

1. Шайбы с размерами, заключенными в скобки, по возможности не применять.

2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру — по Н14, по наружному диаметру — по 14, толщине шайб — по стандартам на исходный материал.

3. Шайбы допускается изготовлять без фаски или со cкруглением кромок радиусом, равным размеру с.

Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:


Шайба 48.20.III.4.029 ГОСТ 9065-75

(Измененная редакция, Изм. N 1, 2).

3. Масса шайб приведена в справочном приложении 1.

4. Технические требования — по ГОСТ 20700-75.

5. (Исключен, Изм. N 2).

ПРИЛОЖЕНИЕ 1 (справочное)


ПРИЛОЖЕНИЕ 1
Справочное


Номинальный диаметр резьбы шпильки, мм


Теоретическая масса 1000 шт. шайб, кг


Номинальный диаметр (размер резьбы шпильки), мм


Теоретическая масса 1000 шт. шайб, кг


10


4,20


60


508,57

12

6,27

64

546,35

16

9,41

68

585,20

20

22,87

72

640,64

22

24,44

76

838,25

24

32,30

80

910,69

27

52,85

90

1177,18

30

66,99

100

1713,76

36

110,40

110

2031,47

42

156,52

120

2447,49

48

344,96

125

2595,48

52

376,31

140

3784,70

56

408,79

160

4921,30



(Измененная редакция, Изм. N 2).


Приложение 2 справочное. (Исключено, Изм. N 2).


Текст документа сверен по:
официальное издание
Болты, шпильки, гайки и шайбы для
фланцевых и анкерных соединений с
температурой среды от 0 до 650 °С:
Сб. стандартов. —
М.: Издательство стандартов, 1987

docs.cntd.ru

ГОСТ 9065-75* «Шайбы для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

СТП 26.260.2043-2004 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Шайбы для фланцевых соединений. Конструкция и размеры

СТАНДАРТ ОТРАСЛИ



ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ
СОЕДИНЕНИЙ

Конструкция и размеры





Акционерное общество

Центральное конструкторское
бюро нефтеаппаратуры



Предисловие

1 РАЗРАБОТАН Акционерным обществом «Центральное конструкторское бюро нефтеаппаратуры» (АО «ЦКБН»)

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Указанием по АО «ЦКБН» от 24 марта 1997 г. № 4.

3 ВЗАМЕН ОСТ 26-2042-77

4 ПЕРЕИЗДАНИЕ 1996 г., декабрь с изменениями № 1; 2; 3.

1-ИУС № 12-1983 г., 2-ИУС № 3-1989 г., 3-ИУС № 2-1991 г.

5 СРОК ПЕРВОЙ ПРОВЕРКИ — 2000 г.,

периодичность проверки — 5 лет.



СТАНДАРТ ОТРАСЛИ

ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

Конструкция и размеры

Дата введения 1997-04-01

1 Область применения

Настоящий стандарт распространяется на шайбы для фланцевых соединений трубопроводов и соединительных частей, арматуры, приборов, сосудов и аппаратов, применяемых в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смазных отраслях промышленности на условное давление Ру до 16 МПа (160 кгс/см2) и температуру от минус 70 до 600 °С.

Стандарт разработан в развития ГОСТ 9065.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9065-75 Шайбы для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры.

ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования.

3 Конструкция и размеры

3.1 Конструкция и размеры шайб должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

Примеры условных обозначений:

Шайба для шпильки с диаметром резьбы М30 из стали марки 20, без покрытия:

Шайба 30.20 ОСТ 26-2042-96.

То же с покрытием 02 толщиной 9 мкм:

Шайба 30.20.029 ОСТ 26-2042-96.

4 Технические требования — по ОСТ 26-2043.

5 Масса шайб приведена в справочном приложении А.

Таблица 1

В миллиметрах

Номинальный диаметр резьбы шпильки (болта) d

10

12

16

20

24

27

30

36

42

48

52

56

60

64

68

76

80

Внутренний диаметр d

номин.

11

13

17

21

25

28

31

37

43

50

54

58

62

66

70

78

82

Наружный диаметр D

номин.

18

24

30

37

44

50

56

66

78

90

95

100

110

115

120

132

138

Толщина шайбы S

номин.

2,0

3,0

4,0

5,0

6,0

10,0

12,0

Фаска С

0,5

1,0

1,6

2,0

3,0

Допускаемое смещение оси отверстия

0,5

0,6

0,7

0,8

0,9

Примечания

1 При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру — по Н14, толщине шайб — по стандартам на исходный материал.

2 Шайбы допускается изготавливать без фаски или со скруглением кромок, радиусом, равным размеру С.

Приложение А

(справочное)

Таблица А1

Размеры в миллиметрах

Номинальный диаметр резьбы шпильки

Теоретическая масса шайб, кг

10

0,004

12

0,006

16

0,009

20

0,023

24

0,032

27

0,053

30

0,067

36

0,110

42

0,156

48

0,345

52

0,376

56

0,409

60

0,509

64

0,546

68

0,585

76

0,838

80

0,910

Примечание — Масса подсчитана из условия плотности материала — 7,85 г/см3.



СОДЕРЖАНИЕ

1 Область применения. 1

2 Нормативные ссылки. 1

3 Конструкция и размеры.. 1

Приложение А.. 2





standartgost.ru

Шайбы, шайбы плоские, стопорные шайбы

Шайба для комплекта фланцевых соединений (плоская) — крепежная деталь, сопрягаемая со шпилькой, болтом и гайкой, подкладываемая под гайку или головку болта  для создания большей опорной площади соприкосновения с поверхностью свинчиваемых деталей, уменьшения повреждений поверхности детали, а также предотвращения самоотворачивания  гайки. Плоская шайба применяется в случае малой опорной площади контакта прилагающей поверхности головки болта или гайки с поверхностью детали, либо при опасности повреждения поверхности  основной детали. Применение шайб возможно также при возможности провала головки болта или гайки или элементов механической фиксации резьбового соединения (таких как шайба гровер или корончатая шайба) в отверстие в детали. В остальных случаях применение плоских шайб считается нецелесообразным. Материал изготовления шайб, как правило соответствует материалу изготовления  крепежного комплекта (шайба, шпилька, гайка или шайба, болт, гайка)

Компания НПО Инженерные Технологии производит шайбы стальные для комплектации продукции по просьбам заказчиков. Шайбы для фланцевых соединений поставляются в комплекте со шпильками и гайками, в соответствии с нормативными документами на заказываемую продукцию (ГОСТ, ОСТ), в основном наши шайбы предназначены для использования  в нефтехимических отраслях  промышленности и трубопроводного транспорта (ГОСТ 9065-75), и других нормативных документов. Главное отличие шайбы применяемой для фланцевых соединений по ГОСТ 9065-75, что она как правило идет в комплекте со шпилькой ГОСТ 9066-75 и гайкой ГОСТ 9064-75, этот комплект предназначен и рекомендуется исключительно для соединений деталей трубопровода.

Изготовление шайб производится по следующим стандартам:

  • ГОСТ 9065-75
    Шайбы для фланцевых соединений с температурой среды от 0 до 650°С. Типы и основные размеры
  • ГОСТ 6958-78
    Шайбы увеличенные. Классы точности А и С. Технические условия
  • ОСТ 26-2042-96
    Шайбы для фланцевых соединений. Конструкция и размеры
  • ГОСТ 10450-78
    Шайбы уменьшенные. Классы точности А и С. Технические условия
  • ГОСТ 11371-78
    Шайбы. Технические условия

Шайбы для фланцевых соединений с температурой среды от 0 до 650°С; стальные класса точности А для пальцев; увеличенные, классы точности А и С; пружинные; стопорные с лапкой; уменьшенные, классы точности А и С.

npoet.ru

ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
