Шайба дроссельная для трубопровода – Дроссельные шайбы

Содержание

Установка дроссельных шайб на систему отопления в Нижнем Новгороде и области.

Услуги шайбирования системы отопления и теплоснабжения в Нижнем Новгороде и Нижегородской области. Дроссельные шайбы устанавливаются в тепловых пунктах многоквартирных домов, производственных предприятиях, школах. Шайбы размещают между фланцами трубопровода в узле управления. Инициатором шайбирования тепловых сетей выступает теплоснабжающая организация.





Теплоснабжающие организации для согласования установки шайб в ИТП в Нижнем Новгороде и Нижегородской области:

ПАО «Т Плюс» г. Нижний Новгород

ОАО «Волжская ТГК» г. Дзержинск

ОАО «Теплоэнерго» г. Арзамас

ООО «ФСК «Энерго Строй» г. Павлово

МУП «Выксатеплоэнерго» г. Выкса



Дроссельная шайба системы отопления (диафрагма).

Диафрагма предназначена для снижения  избыточного давления в системах с постоянным гидравлическим режимом и широко применяется в системе теплоснабжения для гидравлической балансировки.

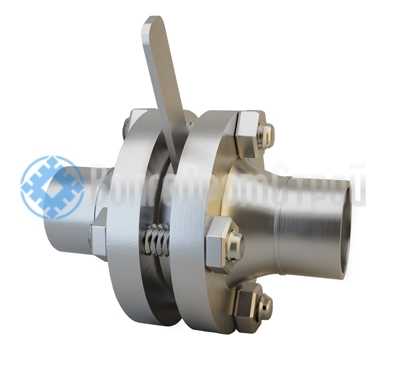

Монтаж шайбы осуществляется на трубопроводе между фланцами.

В системах с постоянно меняющимся расходом теплоносителя рекомендуется применять регуляторы перепада давления, которые способны обеспечить стабильный гидравлический режим независимо от колебаний давления в тепловых сетях и работы автоматических систем регулировки потребления теплоносителя, а также не допустить превышения договорного расхода теплоносителя через свои узлы учёта.

Необходимость применения регуляторов перепада давления объясняется тем, что с изменением расхода воды перепад на шайбе изменяется по квадратичному закону, то есть увеличение расхода в 2 раза влечёт за собой рост перепада на диафрагме в 2² = 4 раза, а сокращение расхода в 3 раза понизит дросселируемое давление на шайбе в 3² = 9 раз.

Изменяющийся расход в тепловой сети, связан с автоматическими регуляторами потребления тепловой энергии, установленные на соседних зданиях, находящихся на одной линии теплоснабжения. Во время закрытия регулирующих клапанов САР, давление в теплотрассе повышается. Дома не оборудованные автоматикой отопления вынуждены прокачивать избыточный расход через себя.

Современным аналогом для систем с постоянным гидравлическим режимом является балансировочный клапан, сопротивление которого может изменяться ручной регулировкой, а заданная настройка опломбирована.

Получить бесплатную консультацию теплотехника!



Шайбирование системы отопления.

Установка дроссельных шайб на теплотрассах теплоснабжающих организаций производится с целью распределить потоки теплоносителя между потребителями в соответствии с их потребностями. Без регулирования горячая вода от источника тепла большей частью поступает в здания, находящиеся вблизи котельной. Оставшийся небольшой объем воды направляется на периферию. Удаленным зданиям тепла не хватает, они мерзнут, тогда, как в близлежащих зданиях наблюдается перетоп. Люди, открывая форточки, буквально отапливают улицу.

Шайбы бывают подпорными и ограничительными

Ограничительная — чтобы погасить избыточное давление, которое представляет собой разность располагаемого давления на вводе и суммарных потерь давления внутренней системы отопления. Устанавливается на подаче.

Подпорная — Если статическое давление обратного трубопровода меньше чем высота здания. Устанавливается на обратке.

Если рассчитанный диаметр шайбы слишком мал, лучше поставить две большего диаметра, их можно разделить — одну на подаче, одну на обратке, опять же принимая во внимание величину давления в сети.

Шайбы устанавливаются и пломбируются теплоснабжающей организацией для балансировки своих тепловых сетей.

Закажите монтаж шайбы!

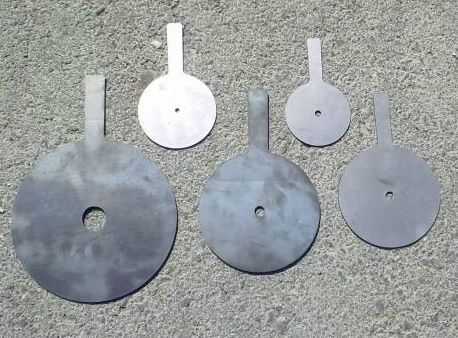

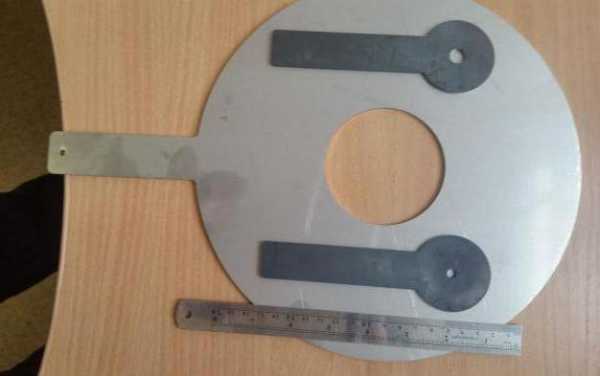

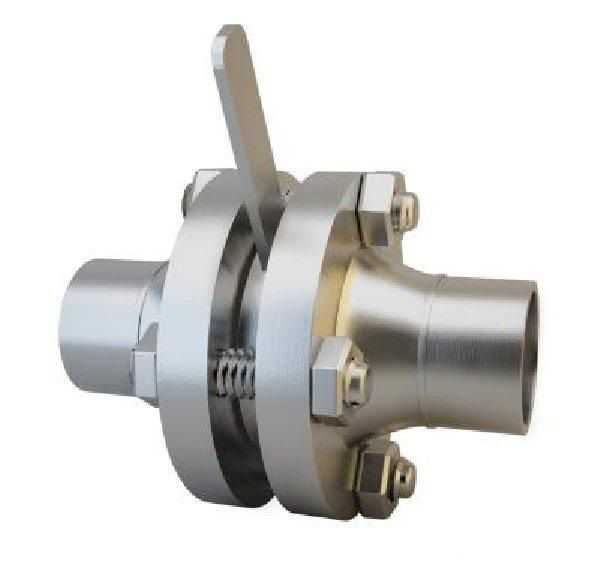

Диафрагма выполняется в виде металлического блина с отверстием в центре. Шайба устанавливается в межфланцевое соединение. Материалом изготовления диафрагм чаще всего является сталь 12Х18Н10Т (ГОСТ 5632-72).





Рассчитать шайбу!

Отпраьте ТУ или фото узла управления.



Звоните!  +7 (831) 413-47-50
Получите консультацию по телефону:
+7 (831) 413-47-50

Или напишите вопрос нашим специалистам:

atk152.ru

Дроссельная шайба | Гид по отоплению

А А А

Дроссельная шайба на отопление используется для регулирования давления, благодаря чему ограничивается движение потока. В системах водоснабжения от таких элементов зависит количество подаваемой источником жидкости. Это позволяет поддерживать гидравлическое сопротивление в трубопроводе на определенном уровне, обеспечивая равномерную подачу воды. В системах отопления посредством дроссельных шайб регулируется расход теплоносителя.

Дросселирующая шайба.

Данное устройство представляет собой металлический диск, в центре которого имеется сквозное отверстие. Шайбы, установленные в системе отопления, позволяют снизить общий расход используемого носителя в 1,5 — 3 раза.

Для максимальной экономии ресурса, затрачиваемого на обогрев помещений, необходимо грамотно рассчитать диаметр шайб, учитывая дросселируемый напор в трубопроводе, а также расход теплоносителя. Управление потоком осуществляется путем вращения дросселирующего элемента. Исходя из этого, можно обозначить следующие преимущества данных устройств как:

  • экономия электроэнергии, потребляемой циркуляционными насосами;
  • уменьшение расхода топлива;
  • легкое управление потоком теплоносителя, циркулирующего по трубам.

Шайба с закрытым и открытым штоком.

Дроссельная шайба изготавливается из материала, устойчивого к значительным перепадам давления и не деформирующегося под воздействием высоких температур.

Максимальной эффективности в работе системы отопления можно добиться, установив дроссельные шайбы на всех контурах в каждом отдельном помещении. Такое шайбирование сети дает возможность распределять теплоноситель так, чтобы даже самые дальние комнаты полноценно обогревались, не требуя увеличения мощности источника.



Похожие записи:

otoplenie-guide.ru

Для чего нужна дроссельная шайба на отопление


Регулируемая шайба дроссельная

Любая организация, которая занимается эксплуатацией системы теплоснабжения, должна уметь проводить и наладку. Существует несколько основных шагов, для проведения этой операции, а также один важный элемент – дроссельная шайба.

Шаг первый. Расчеты

Стоит отметить, что двух идентичных систем теплоснабжения не существует. Однако были замечены определенные закономерности, которые повторяются при наладке тепловой системы. Первым шагом в более чем 90% случаях становится момент проведения гидравлического расчета. Для осуществления этой операции имеется несколько вариантов.

Вариант 1. Ручной вариант вычислений. В этом случае необходимо иметь под рукой всю нужную справочную литературу, а расчет проводится шаг за шагом на каждом требуемом участке сети. Если же на каком-либо отрезке возникает неверный ответ, то необходимо изменить параметры и провести вычислительные работы еще раз. Основной минус этой работы – длительный срок выполнения, да и сам по себе процесс очень трудоемкий.

Вариант 2. Покупается дорогостоящая электронно-вычислительная машина, которая способна провести все расчеты точно и быстро. Понадобится лишь некоторое время на ее изучение, а потом просто вводятся необходимые параметры.

Вариант 3. В настоящее время имеются организации, которые предоставляют услуги именно по расчету всех нужных параметров сети.

Шаг второй. Готовность

На втором этапе необходимо определить, готова ли тепловая система к регулировке. Для того чтобы осуществить этот шаг, необходимо прибегнуть к установке дроссельной шайбы. Имеется несколько типов монтажа.

Первый вариант построен на том, что компания не слишком полагается на проведенные расчеты и полученные результаты. В этом случае шайбы устанавливаются в некоторых местах, которые нужно проверить. Тут стоит отметить, что диаметр для каждого устройства будет округляться. Причем округление будет происходить в сторону сверла с наибольшим диаметром. Однако специалисты говорят о том, что этот метод ужасно неэффективен. Лучше всего не использовать его вовсе.

Монтаж шайб

Имеется и два других способа проверки. Второй вариант – это производство дроссельных шайб с четким диаметром отверстия. После их изготовления они устанавливаются в систему. В таком случае приходится монтировать около 100 шайб, если не больше. А потому часто происходит так, что рабочие, занимающиеся установкой, пропускают до 10 устройств. Однако даже в таком раскладе полученные данные будут достаточно верными. Процент погрешности измерений в этом случае будет равен 20-25% в любую из сторон.

Третий вариант – это установка регулируемой дроссельной шайбы. В таком случае у некоторых возникает вопрос о том, зачем проводить расчет, если шайба регулируемая. Ответ достаточно прост. При проведении вычислительных операций нужно узнать попадает ли значение в диаметр устройства. Это операция необходима, так как диаметр дроссельной шайбы может изменяться в пределах от 5,5 до 18 мм.

Дефекты в системе

Естественно, что от ошибок никто не застрахован, и всегда может возникнуть такая ситуация. К примеру, после запуска системы отопления будет видно, что у определенного количества потребителей фактический расход гораздо выше, чем расчетный. В такой ситуации необходимо сделать следующее. Сразу необходимо определиться, какие устройства использовались при наладке. Если все дроссельные шайбы являются нерегулируемыми, то сделать нужно следующее.

Проводится полный пересчет всех проблемных мест. Устройства, установленные в них, снимаются, диаметр отверстий приспособления меняется, после чего их монтируют обратно. После этого проводится повторный пересчет, при котором, скорее всего, проблемными окажутся уже около 20% потребителей, а не 40. Чаще всего проводить третью регулировку не получается, так как отопительный сезон уже идет. Из-за этого у некоторых людей возникают проблемы с отоплением.

Наладка с регулируемыми шайбами

Если при монтаже были установлены дроссельные шайбы, которые подвержены регулировке, то процесс займет всего пару дней, и провести его удастся эффективней. Сделать нужно следующее. В течение определенного промежутка времени, длительность которого зависит от инерционности и нагрузки на отопительную сеть, нужно провести регулировку устройства. Тут важно отметить, что осуществлять наладочные работы можно не отключая потребителя от источника. Осуществить такой процесс наладки нужно на каждом объекте, у которого фактическое потребление не совпадет с расчетным. После того как наладочные работы будут полностью завершены, устройства, которые регулировались, пломбируются, а рядом пишут их установочные значения.

Как показывает практика, проведение качественных наладочных работ на отопление с дроссельными шайбами возможно только в том случае, если все они регулируемые.

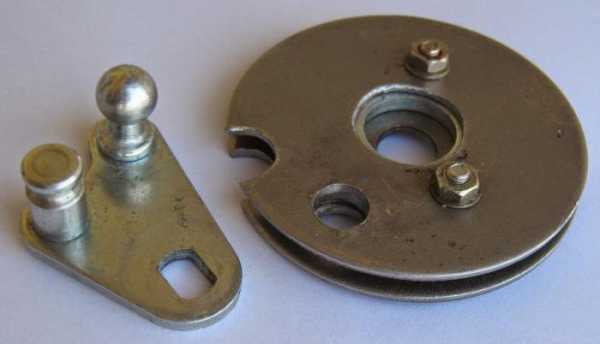

Конструкция устройства

Если говорить о конструкции этого приспособления, то оно имеет следующий вид. Внешний вид – это стальной диск, толщина которого равна 14 мм, а в середине имеется овальное отверстие. Кроме того, есть два штока, которые расположены диаметрально по отношению друг к другу. Они выводятся через боковые уплотнительные отверстия. При полном соединении этих элементов они частично закрывают овальное отверстие, находящееся внутри диска. К тому же эти штоки могут радиально перемещаться внутри шайбы.

Изменение положения этих деталей будет изменять и проходное сечение отверстия в диске. Если они полностью задвинуты, то есть закрыты, то сечение будет равно 5,5 мм. Если же полностью открыть эти части, то диаметр станет равен 18 мм. Установка дроссельной шайбы осуществляется между фланцами. Также важно отметить, что есть возможность ограничить передвижение штоков, если опломбировать деталь. К тому же такие приспособления дополнительно снабжаются ключами для регулировки сечения.

Назначение устройства

Основное предназначение регулируемой дроссельной шайбы – это наладка системы теплоснабжения. Отличительной чертой стало то, что монтаж таких приспособлений позволил изменять характеристики тепловой сети без ее разгерметизации. Такой тип шайбы позволяет изменять, а также фиксировать свою пропускную способность.

Если сравнивать характеристики и применение этого агрегата с другими, то он полностью аналогичен такому прибору, как ручной балансировочный клапан MSV-F2. Единственная разница между ними в том, что шайбу не получится использовать в качестве запорной арматуры.

Важно отметить, что после того как в тепловую систему устанавливают такие шайбы, общий расход в них снижается в 1,5-3 раза. Благодаря этому возможно уменьшить количество эксплуатируемых насосов на станции. Все это приводит к тому, что появляется возможность экономии электроэнергии, топлива и т. д. Изготавливается дроссельная шайба по чертежам.

fb.ru

Дроссельные шайбы.

Шайбы для системы отопления, они же дроссельные шайбы вы можете заказать в Екатеринбурге по телефону  (343) 361-21-18, 220-86-44  сбросив заказ на  E-mail: [email protected] или подьехав в гости в цех. Все в наличии.

Зачем нужны дроссельные шайбы?

Шайбирование тепловых сетей производится с целью распределить потоки теплоносителя между потребителями в соответствии с их потребностями. Без регулирования горячая вода от источника тепла большей частью поступает в здания, находящиеся вблизи котельной. Оставшийся небольшой объем воды направляется на периферию. Удаленным зданиям тепла не хватает, они мерзнут, тогда как в близлежащих зданиях наблюдается перетоп. Люди, открывая форточки, буквально отапливают улицу.

Чтобы этого не происходило, на ответвлениях тепловых сетей к зданиям устанавливаются ограничительные шайбы с калиброванным отверстием меньшего сечения, чем трубопровод. Благодаря этому появл

www.teplo-ltd.ru

Установка дроссельных шайб на систему отопления в Перми и Крае.

Услуги шайбирования системы отопления и теплоснабжения в Перми и пермском крае. Дроссельные шайбы устанавливаются в тепловых пунктах многоквартирных домов, производственных предприятиях, школах. Шайбы размещают между фланцами трубопровода в узле управления. Инициатором шайбирования тепловых сетей выступает теплоснабжающая организация.





Дроссельная шайба системы отопления (диафрагма).

Диафрагма предназначена для снижения  избыточного давления в системах с постоянным гидравлическим режимом и широко применяется в системе теплоснабжения для гидравлической балансировки.

Монтаж шайбы осуществляется на трубопроводе между фланцами.

В системах с постоянно меняющимся расходом теплоносителя рекомендуется применять регуляторы перепада давления, которые способны обеспечить стабильный гидравлический режим независимо от колебаний давления в тепловых сетях и работы автоматических систем регулировки потребления теплоносителя, а также не допустить превышения договорного расхода теплоносителя через свои узлы учёта.

Необходимость применения регуляторов перепада давления объясняется тем, что с изменением расхода воды перепад на шайбе изменяется по квадратичному закону, то есть увеличение расхода в 2 раза влечёт за собой рост перепада на диафрагме в 2² = 4 раза, а сокращение расхода в 3 раза понизит дросселируемое давление на шайбе в 3² = 9 раз.

Изменяющийся расход в тепловой сети, связан с автоматическими регуляторами потребления тепловой энергии, установленные на соседних зданиях, находящихся на одной линии теплоснабжения. Во время закрытия регулирующих клапанов САР, давление в теплотрассе повышается. Дома не оборудованные автоматикой отопления вынуждены прокачивать избыточный расход через себя.

Современным аналогом для систем с постоянным гидравлическим режимом является балансировочный клапан, сопротивление которого может изменяться ручной регулировкой, а заданная настройка опломбирована.

Получить бесплатную консультацию теплотехника!



Шайбирование системы отопления. Установка дроссельных шайб на теплотрассах теплоснабжающих организаций производится с целью распределить потоки теплоносителя между потребителями в соответствии с их потребностями. Без регулирования горячая вода от источника тепла большей частью поступает в здания, находящиеся вблизи котельной. Оставшийся небольшой объем воды направляется на периферию. Удаленным зданиям тепла не хватает, они мерзнут, тогда, как в близлежащих зданиях наблюдается перетоп. Люди, открывая форточки, буквально отапливают улицу.

Шайбы бывают подпорными и ограничительными

Ограничительная — чтобы погасить избыточное давление, которое представляет собой разность располагаемого давления на вводе и суммарных потерь давления внутренней системы отопления. Устанавливается на подаче.

Подпорная — Если статическое давление обратного трубопровода меньше чем высота здания. Устанавливается на обратке.

Если рассчитанный диаметр шайбы слишком мал, лучше поставить две большего диаметра, их можно разделить — одну на подаче, одну на обратке, опять же принимая во внимание величину давления в сети.

Шайбы устанавливаются и пломбируются теплоснабжающей организацией для балансировки своих тепловых сетей.

Закажите монтаж шайбы!



Диафрагма выполняется в виде металлического блина с отверстием в центре. Шайба устанавливается в межфланцевое соединение. Материалом изготовления диафрагм чаще всего является сталь 12Х18Н10Т (ГОСТ 5632-72).





Рассчитать шайбу!

Отпраьте ТУ или фото узла управления.



Звоните!

 +7 (342) 204-99-22
Получите консультацию по телефону:
+7 (342) 204-99-22

Или напишите вопрос нашим специалистам:

www.atk59.ru

Дроссельные шайбы

Дроссельная шайба для трубопроводов используется для ограничения потока среды. Она изготовлена из марок стали, которые могут длительное время выдерживать серьезное давление и высокие температуры.

Конструкция изделия

Дроссельная шайба имеет относительно простую конструкцию. По форме изделие напоминает диск, который имеет отверстия. Элемент устанавливают в трубах между двумя фланцами. Чтобы управлять потоком среды, достаточно повернуть дроссельную шайбу так, чтобы отверстие стало меньше.

Используя элемент, можно уменьшить или увеличить поток в трубопроводе. Несмотря на простоту конструкции, дроссельная шайба играет важную роль в системах отопления и других видах систем.

Сфера применения

Дроссельная шайба для трубопроводов используется в сфере теплоснабжения. Ее устанавливают для регулирования потока горячей воды и пара. Это приносит хороший результат. Благодаря такому элементу удается обеспечить экономичность тепловых сетей. Экономия расхода ресурсов достигает с минимальными усилиями.

В котельных сложно обойтись без дроссельных шайб. Если на обогрев расходуется слишком много ресурсов, достаточно просто отрегулировать положение элемента в системе. Это приведет к уменьшению потока тепловой среды (пара и горячей воды). Используют элемент и в теплообменных системах.

Преимущество шайб

Дроссельная шайба для трубопроводов имеет ряд преимуществ:

  • стоит элемент недорого;
  • шайба отличается длительным сроком службы;
  • с помощью этого элемента легко управлять потоком среды;
  • изделие обеспечивает умеренный расход ресурсов;
  • шайбу легко заменить при необходимости.

Производится изделие из стали, которая соответствует ряду требований. Марка стали должна быть устойчивой к перепадам давления, а также к высоким температурам. В противном случае элемент быстро износится и потеряет свою функциональность. Изделие выпускают согласно ГОСТ. В стандартах прописано, каким требованиям должны отвечать такие элементы. Указана с стандартах и марка стали.

Купить дроссельную шайбу можно как в розницу, так и оптом. Желательно приобретать изделие у надежного производителя или поставщика, который сотрудничает напрямую с производителем. На шайбу должны быть документы от изготовителя, где указаны все необходимые параметры. Изделие прослужит долго, если при производстве не нарушались требования ОСТ и ГОСТ.

oborudka.ru

Надо большое количество дроссельных шайб? Или использовать регулируемые дроссельные устройства?

Особенности наладки тепловой сети

Одна из задач любой организации, занимающейся эксплуатацией систем теплоснабжения, является проведение наладки тепловой сети. Наладка любой тепловой сети состоит из следующих основных этапов, которые, в свою очередь, имеют свои особенности.

Этап 1. Разработка мероприятий по регулировке теплопотребляющих систем.

На практике не существует двух одинаковых систем теплоснабжения, но есть общие закономерности. Как правило, в 90% случаев для проведения первого этапа достаточно выполнить гидравлический расчет тепловой сети.

Сегодня доступны на выбор разные варианты проведения гидравлического расчета.

1. Вручную без вычислительной техники при использовании соответствующей справочной литературы шаг за шагом по участкам выполнить расчеты. В случае неудовлетворительных результатов расчета поменять параметры и опять пересчитать. И так методом последовательных приближений, наконец-то, получить теоретическое состояние тепловой сети на данный момент времени. Главные недостатки этого варианта — он очень трудоемкий и длительный.

2. Приобрести дорогостоящую программу для ЭВМ, которая может сосчитать абсолютно любые характеристики сети. Потратить определенное время на ее изучение. Ввести всевозможные параметры тепловой сети и за несколько минут получить результаты расчетов.

3. Обратиться к организациям, оказывающим услуги по проведению гидравлического расчета тепловых сетей через Интернет (сайт) или предоставляя доступ за отдельную плату к собственным программам для расчета необходимых параметров (что оказывается значительно дешевле, по сравнению с вариантом 2).

В принципе, все равно, как будет сделан этап 1, т.к. он сам по себе в отдельности не решает поставленной цели наладки тепловой сети. При этом точный расчет возможен только при условии введения достоверных входных параметров тепловой сети, основными из которых являются: длины участков; внутренние диаметры труб; шероховатость всех труб; тепловые нагрузки всех потребителей; все местные сопротивления; теплопотери по всем участкам.

Какой бы вариант расчета не был бы выбран, все равно точность расчета будет ±20-25%. А этого недостаточно, чтобы все заработало с первого раза. Поэтому лучше выбрать третий вариант проведения расчета — с наименьшими затратами времени и средств. А последствия некоторых упрощений, принятых при расчете, попытаться исправить на следующих этапах.

Этап 2. Определение готовности к регулировке теплопотребляющих систем.

При реализации данного этапа существует несколько вариантов установки дроссельных шайб.

1. Не очень доверяя проведенным расчетам, кое-где установить дроссельные шайбы. При этом диаметры отверстий будут округлены до имеющихся в распоряжении сверл в большую сторону. Если Вы пойдете по такому пути, считайте что Вы «похоронили» наладку теплосети. Лучше вообще не устанавливать эти шайбы.

2. Строго следуя рекомендациям этапа 1, изготовить дроссельные устройства с расчетными диаметрами отверстий. Затем «с боем» их все установить. Почему «с боем»? Потому что, как правило, те, кто непосредственно ставит дроссельные устройства, не понимают, зачем надо установить такое большое количество дроссельных шайб, считая, что установив штук 100 шайб, десяток можно и пропустить. В этом случае шанс успешно провести наладку тепловой сети достаточно высок. Отклонения согласно расчетам будут в пределах ±20-25%.

3. Установить регулируемые дроссельные устройства (аналог балансировочного вентиля, только гораздо дешевле) желательно у большинства потребителей. Может возникнуть вопрос: зачем надо было проводить расчет, если дроссельное устройство регулируемое? Потому что дроссельное устройство регулируется в определенных пределах (например, гидравлический диаметр меняется от 5,5 до 18 мм), поэтому при расчете Вы определяете: попадает ли расчетный диаметр отверстия в указанный диапазон регулировки или нет. Имея достаточно большой диапазон регулировки дроссельных устройств, можно не переживать по поводу точности проведенного расчета. Для того, чтобы быстро и качественно провести наладку тепловой сети, необходимо установить максимально возможное количество регулируемых дроссельных устройств.

Этап 3. Регулировка теплопотребляющих систем.

После запуска системы отопления, проведенные измерения параметров, например, показывают, что у 40% потребителей фактический расход теплоносителя значительно отличается от расчетного. Возникает извечный вопрос: что делать?

1. Если при наладке теплосети использовались только нерегулируемые дроссельные устройства, то последовательность действий следующая. Пересчитать проблемные места. Снять установленные в них шайбы, изменить диаметр отверстий, снова установить шайбы. Повторно провести измерения параметров, результаты измерения которых, скорее всего, покажут, что уже около 20% потребителей «не отрегулированы». При этом времени на третью установку, к сожалению, нет, т.к. отопительный сезон давно уже идет. Кроме этого, сложно объяснить людям, почему сначала диаметр отверстия шайбы был, к примеру, 6,5 мм, затем Вы сделали его 8,1 мм, а теперь хотите поставить на 7,3 мм. Приходится оставлять все, как есть, до конца отопительного периода, так и не доведя до конца регулировку, уговаривая себя или заказчика, что все хорошо и лучше просто невозможно было сделать.

2. Если при наладке использовались регулируемые дроссельные устройства, то ничего не надо пересчитывать. В течение некоторого времени (зависит от нагрузки и инерционности отопительной системы потребителя) на каждом объекте, где фактический расход не совпадает с расчетным, не отключая его от отопительной нагрузки, произвести регулировку дроссельного устройства, добиваясь необходимых параметров температуры и расхода. После чего регулируемые дроссельные устройства пломбируются и фиксируются их параметры установки. В этом случае наладка тепловой сети может быть завершена в течение нескольких дней.

На практике реальнее всего провести качественную наладку тепловой сети только с применением регулируемых дроссельных устройств.

В целом, для того чтобы качественно выполнить наладку тепловой сети с минимальными затратами сил и средств:

■ достаточно сделать приближенный гидравлический расчет, не пытаясь усложнять этап 1, т.к. точность расчета все равно будет невелика;

■ необходимо использовать регулируемые дроссельные устройства как можно в большем количестве (по возможности), с помощью которых можно нивелировать точность расчета и реально наладить тепловую сеть.

Регулируемое дроссельное устройство

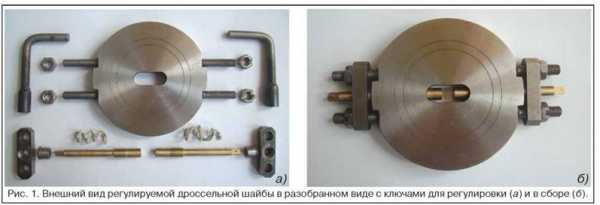

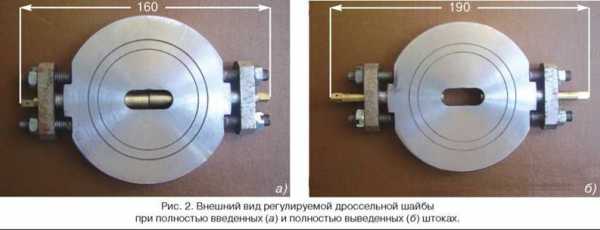

Регулируемая дроссельная шайба (рис. 1) представляет собой стальной диск толщиной 14 мм, в центре которого сквозное овальное отверстие. Также имеются два диаметрально расположенных штока, выходящих на боковую поверхность диска через уплотнения. Штоки совместно частично перекрывают овальное отверстие. Они имеют возможность радиально перемещаться внутри диска. При перемещении штоков изменяется площадь проходного сечения овального отверстия: при полностью закрытом штоками отверстии проходное сечение аналогично круглому отверстию диаметром 5,5 мм, а при полностью открытом — диаметром 18 мм (как было указано выше). Шайба устанавливается между фланцами. Имеется возможность ограничения перемещения штоков путем опломбирования. Данный тип дроссельных шайб снабжен ключом для регулировки проходного сечения.

Любое предприятие, на котором имеются токарный и фрезерный станки, может самостоятельно изготовить такие регулируемые дроссельные шайбы (в случае нашего предприятия, шайбы были изготовлены из имеющихся неликвидов — прим. авт.).

Назначение. Регулируемая дроссельная шайба предназначена для наладки без разгерметизации систем теплоснабжения зданий и сооружений с целью обеспечения в них расчетного расхода теплоносителя. Шайба позволяет менять и фиксировать свою пропускную способность.

По своему назначению регулируемая дроссельная шайба аналогична ручному балансировочному клапану MSV-F2 за исключением возможности использования в качестве запорной арматуры.

Немного экспериментов. Представим себе регулируемую дроссельную шайбу в виде набора обычных дроссельных шайб. То есть при полностью введенных штоках эта шайба будет иметь минимальное отверстие, в промежуточных положениях штоков — шайбы с различными отверстиями больше минимального, а при полностью выведенных штоках — шайба с максимальным диаметром отверстия (приведенным). Осталось определить эти диаметры.

Проведем серию измерений расхода и перепада давлений на регулируемой дроссельной шайбе при перемещении штоков с шагом 5 мм. При полностью введенных штоках габаритный размер A=160 мм, а при полностью выведенных A=190 мм (рис. 2).

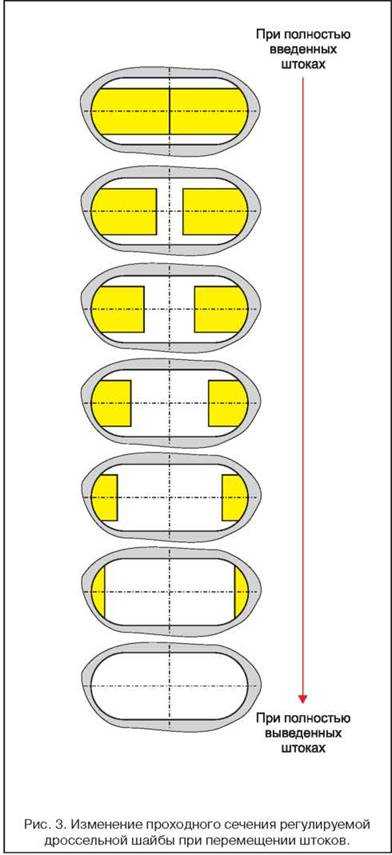

При перемещении штоков проходное сечение будет менять свою форму, как показано на рис. 3.

При введенных штоках теплоноситель проходит по двум щелевым каналам, а при полностью выведенных — через овальное отверстие.

Затем подставляя серию замеров в формулу DπP=10.(G2/ΔH)0,25 (где G — измеренный расход через дроссельное устройство, т/ч; ΔΗ — перепад давлений, м), получаем значения приведенных диаметров D^ (мм). В результате, мы получили соответствие пропускной способности регулируемой дроссельной шайбы при различных положениях штоков пропускной способности обычных дроссельных шайб (табл. 1).

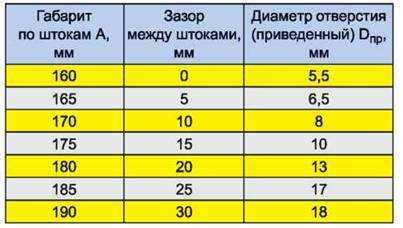

Таблица 1. Результаты экспериментов по определению диаметра отверстия (приведенного) шайбы.

Данная регулируемая дроссельная шайба при изменении габаритного размера от 160 до 190 мм, который измеряем кронциркулем, аналогична простым шайбам в диапазоне отверстий от 5,5 мм до 18 мм.

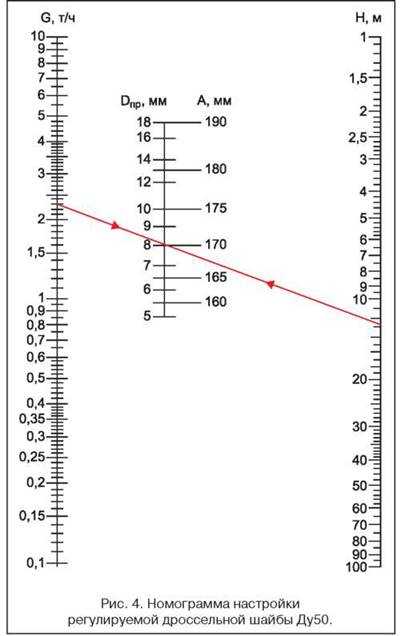

На рис. 4 приведена номограмма настройки регулируемой дроссельной шайбы.

Сравнение. В табл. 2 приведены сравнительные характеристики простой дроссельной шайбы, регулируемой дроссельной шайбы и балансировочного клапана типа MSV-F2.

Таблица 2. Сравнительные характеристики простой дроссельной шайбы, регулируемой дроссельной шайбы и балансировочного клапана типа MSV-F2.

Никто не оспаривает преимуществ балансировочных клапанов. Если бы они еще стоили раза в три-четыре меньше. Но из-за высоких цен многие организации вынуждены проводить наладку тепловых сетей по старинке с использованием простых шайб.

Регулируемую дроссельную шайбу можно рассматривать как бюджетный вариант при наладке тепловых сетей. Мы получаем практически те же возможности, что и при использовании балансировочных клапанов в совокупности с простотой монтажа обычной дроссельной шайбы.

irontub.ru

Для чего нужна дроссельная шайба на отопление

Содержание страницы

Зачем необходима дроссельная шайба на теплоснабжение

Регулируемая шайба дроссельная

Каждая организация, которая занимается эксплуатацией теплосети, должна уметь проводить и наладку. Есть несколько главных шагов, для проведения данной процедуре, а еще один основной элемент – дроссельная шайба.

Первый шаг. Расчеты

Примечательно, что 2-ух похожих систем отопления нет. Однако были замечены конкретные закономерности, которые повторяются при наладке тепловой системы. Первым шагом в намного чем 90% случаях становится момент проведения гидравлического расчета. Для выполнения данной процедуре есть пару вариантов.

Вариант 1. Ручной вариант вычислений. В данном случае нужно иметь рядом всю необходимую справочную литературу, а расчет ведется шажок за шажком на каждом требуемом участке сети. Если же на каком-нибудь отрезке появляется неправильный ответ, то нужно скорректировать параметры и провести вычислительные работы еще раз. Главный недостаток данной работы – очень длинный период выполнения, да и сам по себе процесс достаточно сложный.

Вариант 2. Приобретается дорогая электронно-счётная машина, которая способна провести все расчеты точно и быстро. Потребуется лишь какое то время на ее изучение, а потом просто вводятся заданные параметры.

Вариант 3. На данный момент есть организации, предоставляющие услуги собственно по расчету всех необходимых показателей сети.

Шаг второй. Готовность

На втором шаге следует определить, готова ли тепловая система к регулировке. Для того чтобы воплотить данный шаг, нужно обратиться к установке дроссельной шайбы. Есть несколько типов монтажного процесса.

Первый вариант выстроен на том, что компания не очень положено на проведенные расчеты и полученные результаты. В данном случае шайбы монтируются в определенных местах, которые необходимо проверить. Здесь примечательно, что диаметр для любого устройства будет округляться. Причем округление произойдет в сторону сверла с самым большим диаметром. Однако профессионалы говорят про то, что такой способ плохо неэффективен. Наиболее целесообразно не применять его совсем.

Монтаж шайб

Есть и два иных способа проверки. Другой вариант – это производство дроссельных шайб с четким диаметром отверстия. После их изготовления они монтируются в систему. В подобном случае приходится устанавливать около 100 шайб, если меньше. А поэтому иногда так бывает, что рабочие, занимающиеся установкой, пропускают до 10 устройств. Но даже в таком раскладе данные которые получены будут достаточно верными. Процент неточности измерений в данном случае будет равным 20-25% в любую из сторон.

Вариант третий – это монтаж регулируемой дроссельной шайбы. В подобном случае у определенных возникает вопрос про то, для чего проводить расчет, если шайба регулируемая. Ответ весьма прост. При выполнении вычислительных операций необходимо узнать проникает ли значение в диаметр устройства. Это операция нужна, так как диаметр дроссельной шайбы может меняться в границах от 5,5 до 18 мм.

Недостатки в системе

Естественно, что от ошибок не застрахован никто, и всегда может появиться подобная ситуация. Например, после запуска системы обогрева будет видно, что у конкретного количества потребителей практический расход намного больше, чем расчетный. В подобной ситуации нужно выполнить следующее. Сразу нужно определиться, какие устройства применялись при наладке. Если все дроссельные шайбы являются нерегулируемыми, то сделать необходимо следующее.

Ведется полный пересчет всех проблемных мест. Устройства, установленные в них, убираются, диаметр отверстий устройства меняется, после этого их устанавливают обратно. После чего ведется вторичный пересчет, при котором, быстрее всего, проблемными окажутся уже около 20% потребителей, а не 40. Очень часто проводить третью регулировку не выходит, так как отопительный период уже идет. Благодаря этому у определенных людей появляются проблемы с теплоснабжением.

Наладка с изменяющимися шайбами

Если при установке были установлены дроссельные шайбы, которые склонны к регулировке, то процесс занимает всего несколько дней, и провести его получится эффективнее. Сделать необходимо следующее. На протяжении конкретного временного промежутка, продолжительность которого зависит от инерционности и нагрузки на отопительную сеть, необходимо провести регулировку устройства. Тут нужно отметить, что совершать наладочные работы можно не отключая потребителя от источника. Воплотить этот процесс наладки необходимо на каждом объекте, у которого практическое употребление не совпадет с расчетным. Как только наладочные работы будут полностью закончены, устройства, которые регулировались, пломбируются, а рядом пишут их установочные значения.

Как говорит практика, проведение хороших наладочных работ на теплоснабжение с дроссельными шайбами возможно исключительно в случае, если они все регулирующиеся.

Конструкция устройства

Если говорить о конструкции этого устройства, то оно имеет следующий вид. Внешний вид – это стальной диск, толщина его равна 14 мм, а в середине есть отверстие овальной формы. Плюс к этому, есть два штока, которые размещены диаметрально в отношении друг к другу. Они выводятся через боковые уплотнительные отверстия. При полном соединении таких элементов они отчасти закрывают отверстие овальной формы, которое находится в середине диска. Также эти штоки могут радиально передвигаться в середине шайбы.

Изменение положения данных деталей будет менять и проходное сечение отверстия в диске. Если они полностью задвинуты, другими словами закрытые, то сечение будет равно 5,5 мм. Если же полностью открыть данные части, то диаметр станет равён 18 мм. Установка дроссельной шайбы выполняется между фланцами. Также нужно отметить, что имеется возможность уменьшить передвижение штоков, если опломбировать деталь. Также такие устройства дополнительно снабжены ключами для регулировки сечения.

Назначение устройства

Главное предназначение регулируемой дроссельной шайбы – это наладка теплосети. Характерной чертой стало то, что монтаж подобных устройств позволил менять характеристики теплосети без ее разгерметизации. Подобный тип шайбы дает возможность менять, а еще фиксировать собственную способность пропуска.

Если сопоставлять характеристики и использование этого агрегата с другими, то он полностью подобен этому прибору, как ручной балансировочный клапан MSV-F2. Только одна разница между ними в том, что шайбу не выйдет применять для арматуры запорной.

Нужно отметить, что как только в тепловую систему устанавливают такие шайбы, общий расход в них уменьшается в 1,5-3 раза. Вследствии этого возможно сделать меньше кол-во используемых насосов на станции. Все это приводит к тому, что возникает возможность экономии электрической энергии, топлива и т. д. Делается дроссельная шайба по чертежам.

Дроссельные шайбы.

Шайбы для системы обогрева, они же дроссельные шайбы вы можете заказать в Екатеринбурге по телефону (343) 361-21-18, 220-86-44 сбросив заказ на электронную почту: [email protected] или подьехав в гости в цех. Все в наличии.

Для чего необходимы дроссельные шайбы?

Шайбирование тепло магистралей выполняется с целью разделить потоки носителя тепла между потребителями соответственно с их потребностью. Без регулирования горячая вода от теплового источника большей частью поступает в строения, находящиеся вблизи котельной установке. Оставшийся небольшой водный объем направляется на периферию. Удалённым зданиям тепла не хватает, они мерзнут, в то время как в находящихся рядом зданиях встречается перетоп. Люди, открывая форточки, буквально обогревают улицу.

Чтобы этого не было, на ответвлениях тепло магистралей к зданиям монтируются ограничительные шайбы с калиброванным отверстием меньшего сечения, чем трубопровод. Вследствии этого возникает возможность расширить объем носителя тепла для удалённых строений.

Расчет шайб (размера отверстий) выполняется для любого дома в зависимости от необходимого количества тепла. Хороший результат от шайбирования тепло магистралей может быть получен лишь в случае 100 % охвата всех строений, присоединенных к теплосети. Параллельно с шайбированием нужно привести в соответствии работу насосов в теплогенерирующей установке с на гидравлике сопротивлением теплосети и.

Эффект от установки шайб

После того как произошла установка шайб расход носителя тепла по трубопроводам теплосети уменьшается в 1,5-3 раза. Естественно и кол-во работающих насосов в теплогенерирующей установке также уменьшается. Отсюда появляется экономия топлива, электрической энергии, химреагентов для подпиточной воды. Возникает возможность увеличить водную температуру на выходе из котельной установке. Подробно о наладке наружных тепло магистралей и составе работ см…..Тут нужно дать ссылку на раздел сайта «Наладка тепло магистралей»

Шайбирование нужно не только для регулирования наружных тепло магистралей, но и для системы обогрева в середине строений. Стояки системы обогрева, находящиеся дальше от теплопункта, размещенного в доме, получают горячей воды меньше, тут в жилых площадях прохладно. В жилых площадях, размещенных недалеко к теплопункту, жарко, так как носителя тепла к ним поступает больше. Распределение затрат носителя тепла по стоякам соответственно с требуемым количеством тепла выполняется также при помощи расчета шайб и их установки на стояках.

Этапы шайбирования системы обогрева

  • Исследование трубопроводов для магистралей системы обогрева в подвальном помещении и на чердаке (при его наличии)
  • Составление исполнительной схематики отопительной системы с указыванием диаметров трубо-проводов, их длин, мест установки арматуры (при отсутствии проекта)
  • Сбор данных о температуре внутреннего воздуха в жилых площадях с уточнением в каких квартирах тепло, в каких – прохладно
  • Анализ причин неудовлетворительной работы системы обогрева, раскрытие проблемных стояков (квартир)
  • Гидравлический расчет системы обогрева, расчет шайб
  • Разработка советов по улучшению работы теплопункта, системы обогрева
  • Установка регулирующих шайб на стояках (данную работу может проводить заказчик своими силами)

Дроссельные шайбы на отопление


  • Проверка выполнения рекомендованных мероприятий
  • Анализ нового установившегося режима после шайбирования системы обогрева
  • Корректировка размера шайб в местах, где не достигнут требуемый результат (расчетным путем)
  • Снос шайб, требующих корректировки, установка новых шайб

На внутренних отопительных системах шайбы можно ставить и во время зимы и в летнюю пору. Контролировать их работу – только в отопительный период.

Расходы на шайбирование

Расходы на шайбирование невысокие – это цена самих шайб и их монтажного процесса на стояках.

Монтаж это не наша тема.

Дроссельная шайба Екатеринбург, производство больших шайб, дроссельные шайбы, производство шайб, шайба дроссельная приобрести , шайба дроссельная цена, дроссельная шайба +на теплоснабжение, шайба дроссельная прайс, производители дроссельных шайб регулировочные шайбы, диафрагма дросселирующая

Дроссельные шайбы

Шайбы для системы обогрева, они же дроссельные шайбы вы можете заказать в Екатеринбурге по телефону (343) 361-21-18, 220-86-44 сбросив заказ на электронную почту: [email protected] или подьехав в гости в цех. Все в наличии.

Для чего необходимы дроссельные шайбы?

Шайбирование тепло магистралей выполняется с целью разделить потоки носителя тепла между потребителями соответственно с их потребностью. Без регулирования горячая вода от теплового источника большей частью поступает в строения, находящиеся вблизи котельной установке. Оставшийся небольшой водный объем направляется на периферию. Удалённым зданиям тепла не хватает, они мерзнут, в то время как в находящихся рядом зданиях встречается перетоп. Люди, открывая форточки, буквально обогревают улицу.

Чтобы этого не было, на ответвлениях тепло магистралей к зданиям монтируются ограничительные шайбы с калиброванным отверстием меньшего сечения, чем трубопровод. Вследствии этого возникает возможность расширить объем носителя тепла для удалённых строений.

Расчет шайб (размера отверстий) выполняется для любого дома в зависимости от необходимого количества тепла. Хороший результат от шайбирования тепло магистралей может быть получен лишь в случае 100 % охвата всех строений, присоединенных к теплосети. Параллельно с шайбированием нужно привести в соответствии работу насосов в теплогенерирующей установке с на гидравлике сопротивлением теплосети и.

Эффект от установки шайб

После того как произошла установка шайб расход носителя тепла по трубопроводам теплосети уменьшается в 1,5-3 раза. Естественно и кол-во работающих насосов в теплогенерирующей установке также уменьшается. Отсюда появляется экономия топлива, электрической энергии, химреагентов для подпиточной воды. Возникает возможность увеличить водную температуру на выходе из котельной установке. Подробно о наладке наружных тепло магистралей и составе работ см…..Тут нужно дать ссылку на раздел сайта «Наладка тепло магистралей»

Шайбирование нужно не только для регулирования наружных тепло магистралей, но и для системы обогрева в середине строений. Стояки системы обогрева, находящиеся дальше от теплопункта, размещенного в доме, получают горячей воды меньше, тут в жилых площадях прохладно. В жилых площадях, размещенных недалеко к теплопункту, жарко, так как носителя тепла к ним поступает больше. Распределение затрат носителя тепла по стоякам соответственно с требуемым количеством тепла выполняется также при помощи расчета шайб и их установки на стояках.

Этапы шайбирования системы обогрева

  • Исследование трубопроводов для магистралей системы обогрева в подвальном помещении и на чердаке (при его наличии)
  • Составление исполнительной схематики отопительной системы с указыванием диаметров трубо-проводов, их длин, мест установки арматуры (при отсутствии проекта)
  • Сбор данных о температуре внутреннего воздуха в жилых площадях с уточнением в каких квартирах тепло, в каких – прохладно
  • Анализ причин неудовлетворительной работы системы обогрева, раскрытие проблемных стояков (квартир)

Гидрострелка 3 элеваторного типа


  • Гидравлический расчет системы обогрева, расчет шайб
  • Разработка советов по улучшению работы теплопункта, системы обогрева
  • Установка регулирующих шайб на стояках (данную работу может проводить заказчик своими силами)
  • Проверка выполнения рекомендованных мероприятий
  • Анализ нового установившегося режима после шайбирования системы обогрева
  • Корректировка размера шайб в местах, где не достигнут требуемый результат (расчетным путем)
  • Снос шайб, требующих корректировки, установка новых шайб

На внутренних отопительных системах шайбы можно ставить и во время зимы и в летнюю пору. Контролировать их работу – только в отопительный период.

Расходы на шайбирование

Расходы на шайбирование невысокие – это цена самих шайб и их монтажного процесса на стояках.

Монтаж это не наша тема.

Дроссельная шайба Екатеринбург, производство больших шайб, дроссельные шайбы, производство шайб, шайба дроссельная приобрести , шайба дроссельная цена, дроссельная шайба +на теплоснабжение, шайба дроссельная прайс, производители дроссельных шайб регулировочные шайбы, диафрагма дросселирующая

Для чего трубам «шайбы»?

В СТК объяснили смысл процесса регулировки тепловых систем.

В текущем году тех. процесс «шайбирования» приобрел новый цвет — политический. Депутаты гордумы, входящие во фракцию «Единой России», с целью вовлечения к себе внимания, предприняли несколько рейдов, в ходе которых, сильно не вникая в тонкости запуска тепла в условиях изменившихся технических требований, попытались оценить деятельность Администрации и, даже выставить «неуд» за вход города в отопительный период действующему главе горадминистрации.

«Городские вести» активно принимали участие в депутатских рейдах, однако за ответами на вопросы которые появились у журналистов в ходе данных мероприятий, редакция, в отличии от парламентариев, решила обратиться к начальнику производственно технического отдела СТК Андрею Судницыну.

— Андрей Сергеевич, в чем суть регулировки системы, и почему данный процесс просит подобных длительных сроков?

— В ходе наладки готовность системы к безотказной работе определяет наладчик с учетом перепада давления, сопоставимого с крутизной ледяной горки. По пологой горе салазки едут неторопливо, а по крутой — быстро. Перепад в 5 метров столба воды на системе обогрева — это хороший перепад, большой, сравним с крутой горкой, и, как последствие, вода идет очень быстро. Когда перепад 1 метр, вода идет неторопливо и нагрев хуже. Вот наладчик и определяет подходящий Наклон «ледяной горки», при котором произойдет естественный процесс теплопередачи.

— Как принимается во внимание изношенность тепловых магистралей при регулировке системы?

— У нас в настоящий момент системный кризис по инженерным сетям. 20 лет в ремонт и замену сетей инвестировались финансы по остаточному принципу, в результате, имеем то, что имеем. Шероховатость труб, появившаяся со временем, учтена во время расчета гидравлического режима. Также предусматривается степень износа внутридомовых отопительных систем.

— Какая остаточная цель наладки тепло магистралей?

— Задача заключается в том, чтобы обеспечить предъявление высококачественной услуги отопления и горячего водообеспечения жителям. В любом доме, согласно нормативам и нашим особенностям климата, должно быть не ниже 20 градусов в середине помещения. В этом и состоит хорошая услуга. Если в одних домах +15 градусов, а в остальных +25 и открыты настежь окна — то это непорядок: потребители с невысокой температурой платят за тех, кто перегревается. Везде должна быть одинаковая температура.

— Какую роль в процессе перераспределения теплофиката играют дроссельные шайбы?

— У каждого строения есть расчетная тепловая нагрузка, соответственно с которой должно быть подано некоторое количество носителя тепла. И эта шайба, диаметр отверстия которой устанавливается на гидравлике расчетом системы, позволяет дать в дом то кол-во носителя тепла, которое рассчитано по тепловой нагрузке этого строения. В результате температура в помещениях должна быть 20 градусов. Мы в настоящий момент достигли взаимопонимания с городскими влияниями и с УК. Стали вести работы, которые давно нужно было осуществить. Это не мы выдумали. Есть закон №190 «Об отоплении», в котором прописано, кто и что должен делать. Плюсы этой технологии — тепло по городу будет распределено одинаково, соответственно с тепловой нагрузкой, и не должно быть участков, которые мерзнут. Как показал гидравлический расчет, пропускная способность городских сетей до самой последней точки вполне достаточна.

— У первоуральцев появляются вопросы к качеству горячего водообеспечения. Что компания предпринимает для исправления ситуации?

— В прошедшем сезоне поставили на всех тепловых пунктах, в которых есть система приготовления воды для систем с горячим водоснабжением, заграничные температурные регуляторы, чтобы подаваемая в дома горячая вода соответствовала нормам санитарии по температуре. Очень голубая фишка, но компания пошла на это. В настоящий момент мы ставим на некоторых теплопунктах насосы, которые дадут возможность сделать лучше циркуляцию носителя тепла. Есть районы в городе, размещенные на горках, там наличие подобного насоса жизненно нужно. Что по поводу качества воды, то мы ее приобретаем от «Водоканала», ничем ее не отделываем, не считая нагрева, так что все претензии по цветности и аромату — не к нам.

Похожие статьи:

offthevylc.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
