Шайбы для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С
Типы и основные размеры
ГОСТ 9065-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ
СОЕДИНЕНИЙ Типы и основные размеры Washers for flanged connections with medium temperature from 0 to 650°С. Types and main dimensions | ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен
с 01.01.76
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. № 1).

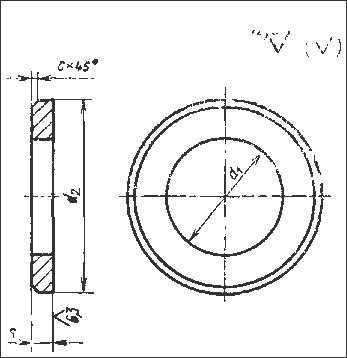

2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.
мм
Номинальный диаметр резьбы шпильки d | 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
Внутренний диаметр d1 (пред откл. по Н12) | 11 | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 37 | 43 | 50 |
Наружный диаметр d2 (пред. откл. по h14) | 18 | 24 | 30 | 37 | 34 | 44 | 50 | 56 | 66 | 78 | 90 |
Толщина шайбы s | 2,5 | 4 | 5 | 6 | 10 | ||||||
Фаска с | 0,5 | 1,0 | 1,6 | 2,0 | |||||||
Допускаемое смещение оси отверстия | 0,5 | 0,6 | 0,7 | ||||||||
Продолжение
мм
Номинальный диаметр резьбы шпильки d | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 |
Внутренний диаметр d1 (пред откл. по Н12) | 54 | 58 | 62 | 66 | 70 | 74 | 78 | 82 | 92 | 102 | 112 | 122 | 127 | 142 | 162 |
Наружный диаметр d2 (пред. откл. по h14) | 95 | 100 | 110 | 115 | 120 | 126 | 132 | 138 | 155 | 174 | 190 | 208 | 215 | 242 | 276 |
Толщина шайбы s (пред. откл по h14) | 10 | 12 | 14 | 16 | |||||||||||
Фаска с | 2,0 | 3,0 | 4,0 | ||||||||||||
Допускаемое смещение оси отверстия | 0,8 | 0,9 | 1,0 | 1,2 | |||||||||||
Примечания:
1. Шайбы с размерами, заключенными в скобки, по возможности не применять.
2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру — по h24, по наружному диаметру — по h14, толщине шайб — по стандартам на исходный материал.
3. Шайбы допускается изготовлять без фаски или со округлением кромок радиусом, равным размеру с.
Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:
Шайба 48.20.III.4.029 ГОСТ 9065-75
(Измененная редакция, Изм. № 1, 2).
3. Масса шайб приведена в справочном приложении 1.
4. Технические требования — по ГОСТ 20700-75.
5. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Справочное
Номинальный диаметр резьбы шпильки, мм | Теоретическая масса 1000 шт. шайб, » кг | Номинальный диаметр (размер резьбы шпильки), мм | Теоретическая масса 1000 шт. шайб, » кг |
10 | 4,20 | 60 | 508,57 |
12 | 6,27 | 64 | 546,35 |
16 | 9,41 | 68 | 585,20 |
20 | 22,87 | 72 | 640,64 |
22 | 24,44 | 76 | 838,25 |
24 | 32,30 | во | 910,69 |
27 | 52,85 | 90 | 1177,18 |
30 | 66,99 | 100 | 1713,76 |
36 | 110,40 | 110 | 2031,47 |
42 | 156,52 | 120 | 2447,49 |
48 | 344,96 | 125 | 2595,48 |
52 | 376,31 | 140 | 3784,70 |
56 | 408,79 | 160 | 4921,30 |
(Измененная редакция, Изм. № 1).
Приложение 2 справочное. (Исключено, Изм. № 2).
standartgost.ru
ГОСТ 9065-75
ГОСТ 9065-75
Группа Г18
ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650 °С
Типы и основные размеры
Washers for flanged connections with medium temperature from
0 to 650 °С. Types and main dimensions
Дата введения 1976-01-01
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. N 794
ПРОВЕРЕН в 1985 г.
Постановлением Госстандарта от 27.12.85 N 4667 срок действия продлен до 01.01.96*
_______________
* Ограничение срока действия снято по протоколу N 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации. (ИУС N 11-12 1994 г.). — Примечание «КОДЕКС».
ВЗАМЕН ГОСТ 9065-69
ПЕРЕИЗДАНИЕ (сентябрь 1986 г.) с Изменениями N 1, 2, утвержденными в июне 1980 г., декабре 1985 г. (ИУС N 9-80, 4-86).
1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 °С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением менее 4 МПа (40 кгс/см).
(Измененная редакция, Изм. N 1).

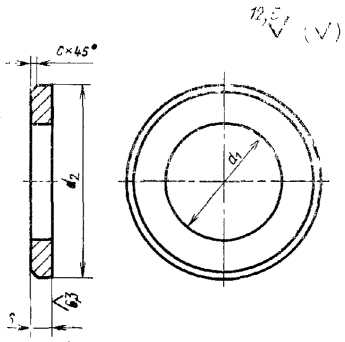

2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.
Размеры шайб
мм
Номинальный диаметр резьбы шпильки | 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
Внутренний диаметр (пред. откл. по 12) | 11 | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 37 | 43 | 50 |
Наружный диаметр (пред. откл. по 14) | 18 | 24 | 30 | 37 | 39 | 44 | 50 | 56 | 66 | 78 | 90 |
Толщина шайбы (пред. откл. по 14) | 2,5 | 4 | 5 | 6 | 10 | ||||||
Фаска | 0,5 | 1,0 | 1,6 | 2,0 | |||||||
Допускаемое смещение оси отверстия | 0,5 | 0,6 | 0,7 | ||||||||
Продолжение
мм
Номинальный диаметр резьбы шпильки | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 |
Внутренний диаметр (пред. откл. по h22) | 54 | 58 | 62 | 66 | 70 | 74 | 78 | 82 | 92 | 102 | 112 | 122 | 127 | 142 | 162 |
Наружный диаметр (пред. откл. по 14) | 95 | 100 | 110 | 115 | 120 | 126 | 132 | 138 | 155 | 174 | 190 | 208 | 215 | 242 | 276 |
Толщина шайбы (пред. откл. по 14) | 10 | 12 | 14 | 16 | |||||||||||
Фаска | 2,0 | 3,0 | 4,0 | ||||||||||||
Допускаемое смещение оси отверстия | 0,8 | 0,9 | 1,0 | 1,2 | |||||||||||
Примечания:
1. Шайбы с размерами, заключенными в скобки, по возможности не применять.
2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру — по Н14, по наружному диаметру — по 14, толщине шайб — по стандартам на исходный материал.
3. Шайбы допускается изготовлять без фаски или со cкруглением кромок радиусом, равным размеру с.
Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:
Шайба 48.20.III.4.029 ГОСТ 9065-75
(Измененная редакция, Изм. N 1, 2).
3. Масса шайб приведена в справочном приложении 1.
4. Технические требования — по ГОСТ 20700-75.
5. (Исключен, Изм. N 2).
ПРИЛОЖЕНИЕ 1 (справочное)
ПРИЛОЖЕНИЕ 1
Справочное
|
|
|
|
|
|
|
|
12 | 6,27 | 64 | 546,35 |
16 | 9,41 | 68 | 585,20 |
20 | 22,87 | 72 | 640,64 |
22 | 24,44 | 76 | 838,25 |
24 | 32,30 | 80 | 910,69 |
27 | 52,85 | 90 | 1177,18 |
30 | 66,99 | 100 | 1713,76 |
36 | 110,40 | 110 | 2031,47 |
42 | 156,52 | 120 | 2447,49 |
48 | 344,96 | 125 | 2595,48 |
52 | 376,31 | 140 | 3784,70 |
56 | 408,79 | 160 | 4921,30 |
(Измененная редакция, Изм. N 2).
Приложение 2 справочное. (Исключено, Изм. N 2).
Текст документа сверен по:
официальное издание
Болты, шпильки, гайки и шайбы для
фланцевых и анкерных соединений с
температурой среды от 0 до 650 °С:
Сб. стандартов. —
М.: Издательство стандартов, 1987
docs.cntd.ru
ГОСТ 9065-75 Шайбы для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С
Типы и основные размеры
ГОСТ 9065-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ
СОЕДИНЕНИЙ Типы и основные размеры Washers for flanged connections with medium temperature from 0 to 650 ° С . Types and main dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен
с 01.01.76
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. № 1).
2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.
мм
|
Номинальный диаметр резьбы шпильки d |
10 |
12 |
16 |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
Внутренний диаметр d1 (пред откл. по Н12) |
11 |
13 |
17 |
21 |
23 |
25 |
28 |
31 |
37 |
43 |
50 |
|
Наружный диаметр d2 (пред. откл. по h 14) |
18 |
24 |
30 |
37 |
34 |
44 |
50 |
56 |
66 |
78 |
90 |
|
Толщина шайбы s (пред. откл по h 14) |
2,5 |
4 |
5 |
6 |
10 |
||||||
|
Фаска с |
0,5 |
1,0 |
1,6 |
2,0 |
|||||||
|
Допускаемое смещение оси отверстия |
0,5 |
0,6 |
0,7 |
||||||||
Продолжение
мм
|
Номинальный диаметр резьбы шпильки d |
(52) |
56 |
(60) |
64 |
(68) |
72 |
(76) |
80 |
90 |
100 |
110 |
(120) |
125 |
140 |
160 |
|
Внутренний диаметр d1 (пред откл. по Н12) |
54 |
58 |
62 |
66 |
70 |
74 |
78 |
82 |
92 |
102 |
112 |
122 |
127 |
142 |
162 |
|
Наружный диаметр d2 (пред. откл. по h 14) |
95 |
100 |
110 |
115 |
120 |
126 |
132 |
138 |
155 |
174 |
190 |
208 |
215 |
242 |
276 |
|
Толщина шайбы s (пред. откл по h 14) |
10 |
12 |
14 |
16 |
|||||||||||
|
Фаска с |
2,0 |
3,0 |
4,0 |
||||||||||||
|
Допускаемое смещение оси отверстия |
0,8 |
0,9 |
1,0 |
1,2 |
|||||||||||
Примечания:
1. Шайбы с размерами, заключенными в скобки, по возможности не применять.
2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру — по H 14, по наружному диаметру — по h 14, толщине шайб — по стандартам на исходный материал.
3. Шайбы допускается изготовлять без фаски или со округлением кромок радиусом, равным размеру с.
Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:
Шайба 48.20.III.4.029 ГОСТ 9065-75
(Измененная редакция, Изм. № 1, 2).
3. Масса шайб приведена в справочном приложении 1.
4. Технические требования - по ГОСТ 20700-75.
5. (Исключен, Изм. № 2).
|
Номинальный диаметр резьбы шпильки, мм |
Теоретическая масса 1000 шт. шайб, » кг |
Номинальный диаметр (размер резьбы шпильки), мм |
Теоретическая масса 1000 шт. шайб, » кг |
|
10 |
4,20 |
60 |
508,57 |
|
12 |
6,27 |
64 |
546,35 |
|
16 |
9,41 |
68 |
585,20 |
|
20 |
22,87 |
72 |
640,64 |
|
22 |
24,44 |
76 |
838,25 |
|
24 |
32,30 |
во |
910,69 |
|
27 |
52,85 |
90 |
1177,18 |
|
30 |
66,99 |
100 |
1713,76 |
|
36 |
110,40 |
110 |
2031,47 |
|
42 |
156,52 |
120 |
2447,49 |
|
48 |
344,96 |
125 |
2595,48 |
|
52 |
376,31 |
140 |
3784,70 |
|
56 |
408,79 |
160 |
4921,30 |
(Измененная редакция, Изм. № 1).
Приложение 2 справочное. (Исключено, Изм. № 2).
Еще документы скачать бесплатно
www.gosthelp.ru
Шайба ГОСТ 9065-75 | ООО «Арсенал»
Шайбы для фланцевых соединений с температурой среды от 0 до 650°С — ГОСТ 9065-75
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен с 01.01.76
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен до 01.01.96
Несоблюдение стандарта преследуется по закону1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. № 1).
2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.
| Номинальный диаметр резьбы шпильки d | 10 | 12 | 16 | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
| Внутренний диаметр d1 (пред откл. по Н12) | 11 | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 37 | 43 | 50 |
| Наружный диаметр d2 (пред. откл. по h14) | 18 | 24 | 30 | 37 | 34 | 44 | 50 | 56 | 66 | 78 | 90 |
| Толщина шайбы s (пред. откл по h14) | 2,5 | 4 | 5 | 6 | 10 | ||||||
| Фаска с | 0,5 | 1,0 | 1,6 | 2,0 | |||||||
| Допускаемое смещение оси отверстия | 0,5 | 0,6 | 0,7 | ||||||||
Продолжение
| Номинальный диаметр резьбы шпильки d | (52) | 56 | (60) | 64 | (68) | 72 | (76) | 80 | 90 | 100 | 110 | (120) | 125 | 140 | 160 |
| Внутренний диаметр d1 (пред откл. по Н12) | 54 | 58 | 62 | 66 | 70 | 74 | 78 | 82 | 92 | 102 | 112 | 122 | 127 | 142 | 162 |
| Наружный диаметр d2 (пред. откл. по h14) | 95 | 100 | 110 | 115 | 120 | 126 | 132 | 138 | 155 | 174 | 190 | 208 | 215 | 242 | 276 |
| Толщина шайбы s (пред. откл по h14) | 10 | 12 | 14 | 16 | |||||||||||
| Фаска с | 2,0 | 3,0 | 4,0 | ||||||||||||
| Допускаемое смещение оси отверстия | 0,8 | 0,9 | 1,0 | 1,2 | |||||||||||
Примечания:
1. Шайбы с размерами, заключенными в скобки, по возможности не применять.
2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру-по h24, по наружному диаметру-по h14, толщине шайб-по стандартам на исходный материал.
3. Шайбы допускается изготовлять без фаски или со округлением кромок радиусом, равным размеру с.Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:Шайба 48.20.III.4.029 ГОСТ 9065-75(Измененная редакция, Изм. № 1, 2).3. Масса шайб приведена в справочном приложении 1.
4. Технические требования-по ГОСТ 20700-75.
5. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Справочное
| Номинальный диаметр резьбы шпильки, мм | Теоретическая масса 1000 шт. шайб, » кг | Номинальный диаметр (размер резьбы шпильки), мм | Теоретическая масса 1000 шт. шайб, » кг |
| 10 | 4,20 | 60 | 508,57 |
| 12 | 6,27 | 64 | 546,35 |
| 16 | 9,41 | 68 | 585,20 |
| 20 | 22,87 | 72 | 640,64 |
| 22 | 24,44 | 76 | 838,25 |
| 24 | 32,30 | во | 910,69 |
| 27 | 52,85 | 90 | 1177,18 |
| 30 | 66,99 | 100 | 1713,76 |
| 36 | 110,40 | 110 | 2031,47 |
| 42 | 156,52 | 120 | 2447,49 |
| 48 | 344,96 | 125 | 2595,48 |
| 52 | 376,31 | 140 | 3784,70 |
| 56 | 408,79 | 160 | 4921,30 |
(Измененная редакция, Изм. № 1).
Приложение 2 справочное. (Исключено, Изм. № 2).
xn--174-5cda3a7bozk.xn--p1ai
| ПОЛЕЗНЫЕ ССЫЛКИ: БОНУСЫ ИНЖЕНЕРАМ!: МЫ В СОЦ.СЕТЯХ: | Навигация по справочнику TehTab.ru: главная страница / / Техническая информация / / Оборудование — стандарты, размеры / / Крепеж. / / ГОСТ 9065-75 . Шайбы для фланцевых соединений с температурой среды от 0 до 650°С. Типы и основные размеры.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
tehtab.ru
Шайбы для фланцевых соединений, класс точности А и С ГОСТ 9065-75
Шайбы для фланцевых соединений, класс точности А и С ГОСТ 9065-75 с температурой среды от 0° до 650°С.
Класс точности: А, С.
Марки стали: 3, 20, 35, 45, 40Х, 09Г2С, 12Х13.
ГОСТ 9065-75
|
Диаметр резьбы крепежной детали
|
Параметры шайбы |
|||
|---|---|---|---|---|
|
Внутренний диаметр, d1 |
Наружный диаметр, d2 |
Толщина, S | Теоретическая масса1000 шт. стальных шайб, кг | |
|
М10 |
11 |
18 | 2,5 | 4,2 |
|
М12 |
13 | 24 | 2,5 | 6,27 |
| М16 |
17 |
30 |
2,5 |
9,41 |
|
М20 |
21 | 34 | 4 | 22,97 |
|
М22 |
23 | 37 | 4 | 24,44 |
|
М24 |
25 | 44 | 4 | 32,3 |
|
М27 |
28 | 50 | 5 | 52,85 |
|
М30 |
31 | 56 | 5 | 66,99 |
|
М36 |
37 | 66 | 6 | 110,4 |
|
М42 |
43 | 78 | 6 | 156,52 |
|
М46 |
50 | 90 | 10 | 344,96 |
|
М52 |
54 | 95 | 10 | 376,31 |
|
М56 |
58 | 100 | 10 | 408,79 |
|
М60 |
62 | 110 | 10 | 508,57 |
|
М64 |
66 | 115 | 10 | 546,35 |
|
М68 |
70 | 120 | 10 | 585,2 |
|
М72 |
74 | 126 | 10 | 640,64 |
|
М76 |
78 | 132 | 12 | 838,25 |
|
М80 |
82 | 138 | 12 | 910,69 |
|
М90 |
92 | 155 | 12 | 1177,18 |
|
М100 |
102 | 174 | 14 | 1713,76 |
|
М110 |
112 | 190 | 14 | 1713,76 |
|
М120 |
122 | 208 | 14 | 2447,49 |
|
М125 |
127 | 215 | 14 | 2595,48 |
|
М140 |
142 | 242 | 16 | 3784,7 |
|
М160 |
162 | 276 | 16 | 4921,3 |
Все параметры в таблице указаны в мм.
lz-sk.ru
ГОСТ 9065-75 Шайбы для фланцевых соединений
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С
Типы и основные размеры
ГОСТ 9065-75
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650°СТИПЫ И ОСНОВНЫЕ РАЗМЕРЫWashers for flanged connections with mediumtemperature from 0 to 650°С. Types and main dimensions | ГОСТ 9065-75* Взамен ГОСТ 9065-69 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен с 01.01.76
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. № 1).
2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
Продолжение
Примечания:
1. Шайбы с размерами, заключенными в скобки, по возможности не применять.
2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру-по h24, по наружному диаметру-по h14, толщине шайб-по стандартам на исходный материал.
3. Шайбы допускается изготовлять без фаски или со округлением кромок радиусом, равным размеру с.
Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:
Шайба 48.20.III.4.029 ГОСТ 9065-75
(Измененная редакция, Изм. № 1, 2).
3. Масса шайб приведена в справочном приложении 1.
4. Технические требования-по ГОСТ 20700-75.
5. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Справочное
(Измененная редакция, Изм. № 1).
Приложение 2 справочное. (Исключено, Изм. № 2).
npoet.ru
