Шаг свай максимальный: как определить оптимальных шаг размещения винтовых свай

как определить оптимальных шаг размещения винтовых свай

Оптимальное расстояние между сваями

Монтаж свайных конструкций позволяет получить прочное основание для строительства на любом типе грунта. Надежность свайно-винтового фундамента напрямую зависит от шага винтовых свай. Чем больше вес постройки — тем больше опор потребуется и тем меньше шаг установки. Минимальное расстояние между сваями в винтовом фундаменте составляет 1 метр, максимальное — 3 метра. Правильный расчет количества опор, их плотности на свайном поле позволит построить крепкий фундамент для любого здания.

Для расчета интервала между свайными опорами нужно провести исследования грунта на участке застройки, определить его тип, глубину промерзания. На расстояние между винтовыми сваями влияют особенности климата. К обязательным расчетам относится определение общего веса конструкции и нагрузки на основание.

Большое значение имеет конструкция самого дома: наличие печей, каминов, количество и длина внутренних несущих стен. Поэтажные планы постройки позволяют увидеть наиболее нагруженные участки и правильно расставить опорные стержни с привязкой к проекту дома. С учетом всех параметров и проектируется свайный фундамент — подбираются сваи нужного диаметра и длины, определяется их количество, точки вкручивания в грунт.

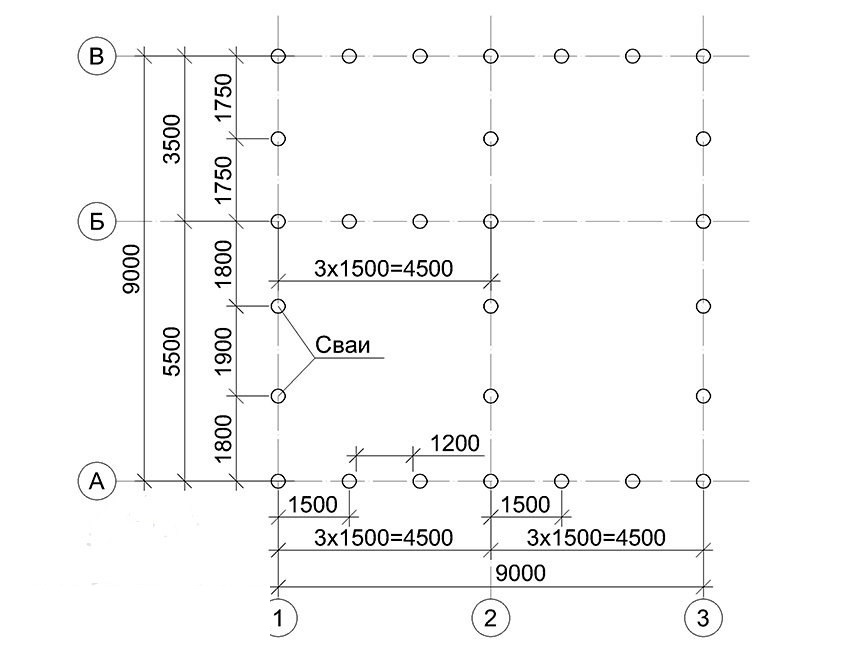

Схемы размещения винтовых свай

Схема размещения винтовых стержней зависит от конфигурации дома и его конструктивных особенностей. Поэтому под каждый объект строительства разрабатывается своя схема, которая учитывает все особенности рельефа и будущего строения.

Существует 4 типа расположения свай:

• Одиночный. Опоры устанавливают по контуру фундамента, в углах, под несущими стенам на одинаковом расстоянии друг от друга. Максимальный шаг 3 метра. Этот способ применяют для небольших домов каркасного типа.
• Ленточный. Сваи завинчивают только по контуру фундамента, сокращая расстояние между опорами до 0,5 м. Такая конструкция способна принимать и равномерно распределять серьезные вертикальные нагрузки.
  Основания с ленточным расположением свай чаще используют для коттеджей из дерева, построек в один этаж из пеноблока, газоблока.
• Кустовой. Стержни ввинчивают группами под массивное элементы и конструкции здания. Сюда относятся точки, где соединяются несущие стены, устанавливаются тяжелые печи или действующие камины. Интервал в этом случае не имеет значения, поскольку опоры располагаются хаотично.
• Сплошной. Так называют свайное поле, когда опоры равномерно заполняют весь контур фундамента с шагом 1 метр. Это проектное решение используют при строительстве тяжелонагруженных объектов на слабых или просадочных грунтах.

Схемы размещения винтовых свай

Схема размещения винтовых стержней зависит от конфигурации дома и его конструктивных особенностей. Поэтому под каждый объект строительства разрабатывается своя схема, которая учитывает все особенности рельефа и будущего строения.

Существует 4 типа расположения свай:

• Одиночный. Опоры устанавливают по контуру фундамента, в углах, под несущими стенам на одинаковом расстоянии друг от друга. Максимальный шаг 3 метра. Этот способ применяют для небольших домов каркасного типа.
• Ленточный. Сваи завинчивают только по контуру фундамента, сокращая расстояние между опорами до 0,5 м. Такая конструкция способна принимать и равномерно распределять серьезные вертикальные нагрузки. Основания с ленточным расположением свай чаще используют для коттеджей из дерева, построек в один этаж из пеноблока, газоблока.
• Кустовой. Стержни ввинчивают группами под массивное элементы и конструкции здания. Сюда относятся точки, где соединяются несущие стены, устанавливаются тяжелые печи или действующие камины. Интервал в этом случае не имеет значения, поскольку опоры располагаются хаотично.
• Сплошной. Так называют свайное поле, когда опоры равномерно заполняют весь контур фундамента с шагом 1 метр. Это проектное решение используют при строительстве тяжелонагруженных объектов на слабых или просадочных грунтах.

Цены на винтовые сваи

• Ø 57 мм
• Ø 76 мм
• Ø 89 мм
• Ø 108 мм
• Ø 133 мм
• Ø 159 мм
• Ø 219 мм
• Ø 325 мм

Наши услуги

Наша компания занимается производством и реализацией свайных конструкций в любых объемах. Принимаем заказы на монтаж свайных фундаментов «под ключ». В комплекс услуг входит анализ грунта, проектирование, изготовление комплекта свай с нужными характеристиками, монтаж фундамента, укладка ростверка, обвязка швеллером или брусом. Даем длительную гарантию на сваи и все виды монтажных работ.

На нашем сайте есть удобный калькулятор для проведения расчетов. Чтобы оформить заявку или получить более подробную информацию о характеристиках свайных фундаментов можно позвонив по телефону, указанному на сайте.

Наши консультанты помогут рассчитать нужное количество свайных опор, предложат вам скидки и бонусы.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Мы всегда рады вашим вопросам и предложениям!

Воспользуйтесь формой слева, чтобы задать ваш вопрос, оставить отзыв или предложение. Любая обратная связь приветствуется и вы обязательно в скором времени получите ответ от руководства.

Расстояние между винтовыми сваями – выбор минимального и максимального шага

Свайный фундамент активно используется в строительстве в различных регионах России. Популярность технологии обусловлена возможностью создать надежную и эффективную опору на проблемных грунтах.

Правильная расстановка опор – один из ключевых аспектов, определяющих долговечность свайной конструкции. При соблюдении технологии удается избежать просадки основания и отдельных частей дома. Поэтому шаг между сваями в фундаменте требует особого внимания.

Особенности расчета

Оптимальный шаг между сваями рассчитывается еще на этапе создания проекта. От этой величины зависят технические параметры, прочность и долговечность фундамента. Соблюдение правильного интервала позволяет избежать просадки здания в случае, если опоры будут расположены слишком далеко друг от друга, и дополнительных расходов при их чрезмерно близком размещении.

При расчете расстояния между опорами учитывают специфику почвы и вес сооружения. Важно, чтобы все элементы конструкции равномерно опирались на точки распределения веса в фундаменте – свайные опоры.

Полезная нагрузка свай определяется СНиПами или ТУ. В среднем, одна опора может выдерживать до 2 тонн веса. Однако каждый случай индивидуален, и для всех видов застройки необходимо выполнять отдельный расчет с учетом типа сооружения и особенностей грунта.

Анализ грунта

Возведение любого сооружения начинается с исследования почвы на участке, планируемом под застройку. Проведение анализа грунта позволит установить его тип, структуру, сократить риски строительства и определиться с глубиной заложения свай. Также на основании полученных данных выбирается вид фундамента.

В соответствии со строительными правилами и нормами, для анализа грунта выполняют:

• пробное бурение;
• забор и лабораторные исследования состава почвы и грунтовых слоев.

Опытный специалист способен определить состояние почвы визуально. Однако для получения достоверных данных о несущей способности грунта необходимо точное исследование.

Пробное бурение достаточно выполнить на глубину 2 м. Если на 0,5 м прочность грунтового слоя высокая, сваи ставятся на 2,5 метра. Если низкая – необходимо заглубляться до 4 метров.

Несущая способность почвы – важный показатель, который необходимо учитывать при расчете расстояния свай. Зная данный показатель грунта, можно вычислить, какую нагрузку способна выдержать 1 опора.

Анализ веса и конструкции здания

Особенности будущего здания – один из ключевых параметров, который следует учитывать при расчете расстояния между опорами. Общий вес нагрузки на фундамент складывается из следующих величин:

• вес дома – предполагаемый вес конструкции с учетом отделочных материалов, мебели;
• предполагаемый максимальный вес снежного настила в зимний период;
• ветровая нагрузка;
• эксплуатационная нагрузка.

Вес снежного настила зависит от региона, в котором предполагается осуществить застройку. Для каждой области он определен нормативом, также, как и показатель ветровых нагрузок. Показатель снеговой нагрузки рассчитывается по формуле: вес снежного настила = пласт снега на 1 кв.м. х S поверхности крыши.

Эксплуатационная нагрузка зависит от типа сооружения и определена ГОСТом. Для промышленных объектов она составляет 200 кг/м. кв., для жилых сооружений — 150 кг/м.кв. Повышение эксплуатационной нагрузки требует применения большего количества свай при закладке фундамента и уменьшения расстояния между ними.

Выбор свай

Выбор свай определяется конструкцией сооружения, типом грунта и коэффициентом нагрузки.

В зависимости от материала, из которого изготовлены сваи, различают деревянные, бетонные или железобетонные и металлические опоры.

• сваи из дерева используются очень редко ввиду их недолговечности и сравнительно невысокой несущей способности. Чаще в строительстве применяются бетонные или металлические сваи;
• железобетонные сваи используются в строительстве больше благодаря прочности и способности выдерживать высокие нагрузки;
• металлические опоры изготавливаются из стальных труб разного диаметра, и способны выдерживать более интенсивные нагрузки в сравнении с деревянными вариантами. Они применяются при строительстве на участках со сложным для забивки грунтом. Самый распространенный тип металлических опор – винтовая свая, применяемая при различных видах почвы, для возведения жилых построек, каркасных домов, дачных сооружений.

Характеристики оснований играют существенную роль при формировании несущей способности фундамента. Средняя длина свай, представленных на строительном рынке, варьирует в диапазоне от 0,5 до 11,5 м. Важным параметром является и диаметр опор – от 57 мм и выше. Чем больший диаметр имеет основание, тем выше его несущая способность. Например, при показателе в 76 мм свая выдерживает нагрузку в 3 тонны, в то время как при диаметре в 108 мм несущая способность увеличивается до 5-7 тонн.

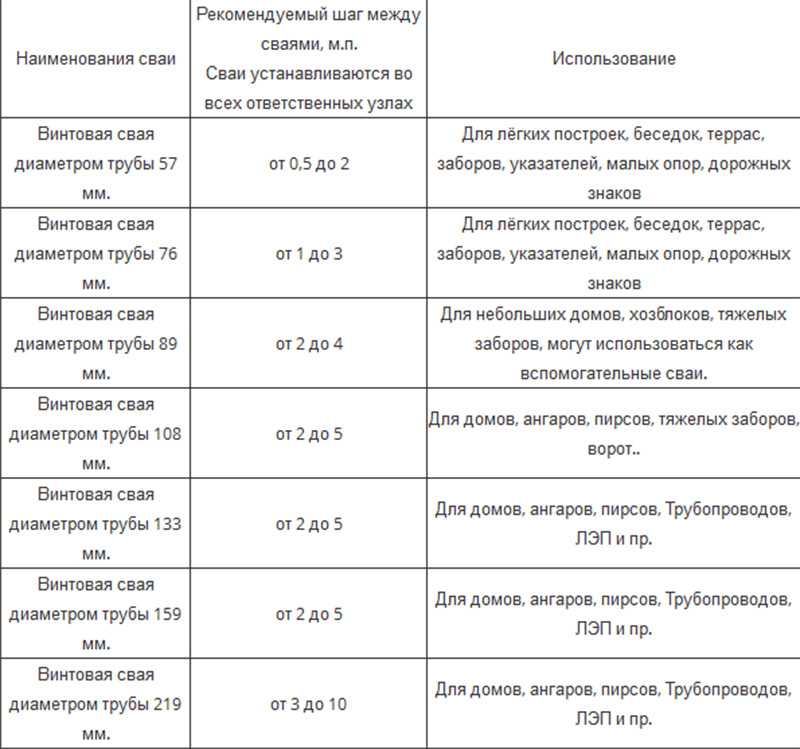

Выбор шага установки свай

От правильного расчета расстояния между сваями в фундаменте зависит, насколько долговечным он будет. Считается, чем больше свай и меньше шаг между ними, тем меньшую нагрузку они будут оказывать на грунтовые слои, и тем надежнее будет сооружение. Однако установка большого количества опор не всегда оправдана и экономически целесообразна.

По этой причине шаг установки свай рассчитывается строго и напрямую зависит от совокупности нескольких параметров:

• конструкции и веса будущего сооружения;
• типа почвы;
• вида ростверка;
• несущей способности свай.

Оптимальные показатели минимального и максимального расстояния между сваями в фундаменте определяют посредством расчета.

Шаг минимум

В практике отечественного строительства минимальный шаг между сваями в фундаменте составляет 1,7 метра. Следует учитывать, что для каждого случая он индивидуален и рассчитывается, исходя из следующих показателей:

• конструкции сооружения;
• типа используемых опор;
• диаметра опор;
• плотности ростверка.

Стандартно минимальное расстояние рассчитывается инженерами по формуле: 3хD, где D – диаметр используемой сваи.

Такой тип расчета подходит не для всех видов опор. При применении деревянных свай этот показатель должен соответствовать 0,7 м, железобетонных – 0,9 м.

Выдерживать шаг менее 2 диаметров опор запрещено СНиПами. Исключение составляет установка наклонных свай – опор, забитых в грунт под углом по отношению к вертикальной оси. При их размещении допускается выдерживать шаг 1,5хD.

Шаг максимум

Максимальный шаг между сваями рассчитывается по формуле: 5хD или 6хD, в зависимости от типа почвы, где D — диаметр сваи. В некоторых случаях может применяться показатель 8хD, но только при условии устойчивой почвы. Если опоры будут располагаться на большем расстоянии, то каждая из них будет принимать нагрузку самостоятельно, что неизменно приведет к разрушению ростверка и проседанию дома.

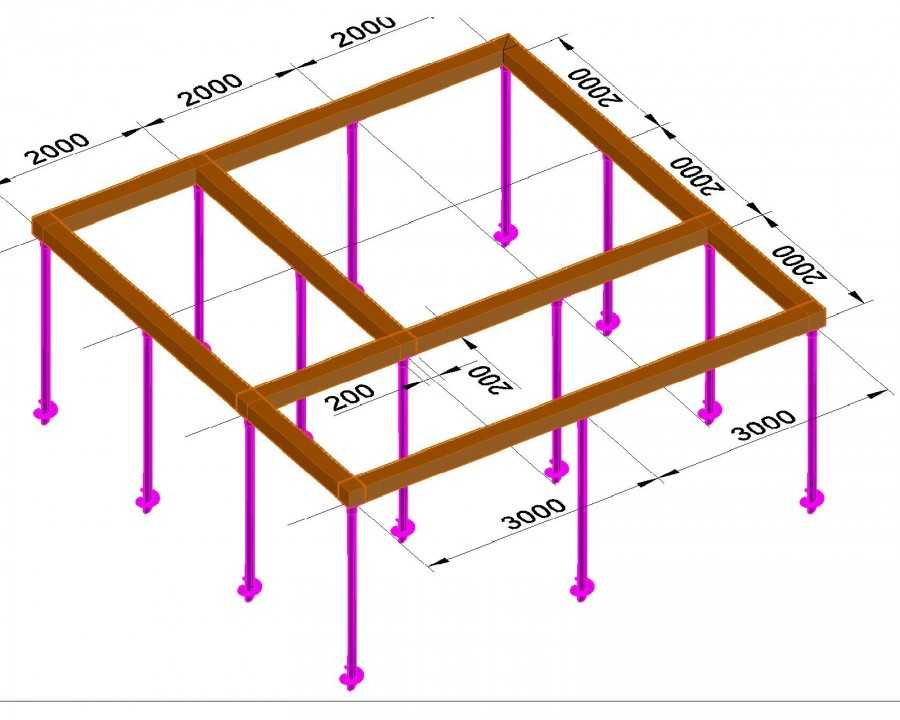

Распределение по площади

Группирование свай по всей площади фундамента определяет равномерность распределения веса сооружения на основание.

В первую очередь сваи размещаются в углах опор, на которые приходится наиболее интенсивная нагрузка. Дополнительные сваи устанавливаются также в другие места с высокой нагрузкой: под несущие перегородки.

Под каждую стену вкручивается еще одна или несколько опор таким образом, чтобы расстояние между сваями не превышало максимального и не было меньше минимального показателей.

Некоторые проекты домов предполагают неравномерную нагрузку на фундамент, поэтому расположение свай может быть асимметричным. При размещении опор в фундаменте для зданий со сложным контуром обязательно устанавливается стоевая в каждый угол сооружения, а также по периметру, в зависимости от конструкции здания.

Варианты расположения свай

При возведении фундамента важно учитывать не только расстояние между свайными опорами, но и варианты их расположения.

К наиболее распространенным способам относят:

• одиночное расположение. Опоры располагаются под углами и вертикальными стойками дома. Шаг при этом не превышает 3 м;
• свайные ленты. Распределение свай – такое же, как, как одиночное, но с меньшим шагом – до 0,5 м. Такой фундамент используется при возведении стен жилых зданий;
• «кустовые» способы расположения опор. Применяются для построек, которые оказывают интенсивную нагрузку;
• сплошные сваи. Такой тип используется для очень тяжелых сооружений или при возведении зданий на грунте со слабой несущей способностью;

Для малоэтажного строительства используется одиночное и ленточное расположение свай. Сплошное и кустовое расположение применяются при возведении более серьезных сооружений, которые оказывают сильную нагрузку на фундамент.

Расчет оптимального расстояния между сваями – один из важнейших вопросов возведения фундамента. Правильно расставленные свайные опоры помогут обеспечить целостность застройки, избежать просадок и разрушений.

Винтовые сваи – Что нужно знать инженеру – Статьи

Основы винтового глубокого фундамента

Винтовой фундамент состоит как минимум из одной спиральной стальной опорной плиты, прикрепленной к центральному стальному валу. Вал обычно представляет собой сплошной стальной стержень (квадрат от 12 до 23 дюймов) или толстостенную трубу (диаметром от 2f до 8 дюймов). Спиральные пластины изготовлены из высокопрочной стали (диаметром от 6 до 16 дюймов, толщиной d или 2 дюйма). Каждая спираль имеет в плане круглую форму и представляет собой резьбу с определенным шагом (обычно 3 дюйма).

Установка с помощью гидравлических двигателей, устанавливаемых практически на любой тип машины. Портативное оборудование доступно для таких мест с ограниченным доступом, как подвалы, подвалы и узкие проходы. Оборудование ударного бурения не используется. Двигатель с высоким крутящим моментом от 5 до 25 об/мин обеспечивает вращательную энергию, а машина обеспечивает необходимое для установки давление (прижимное давление). Спиральный фундамент вращается (ввинчивается) в землю, продвигаясь на один шаг за один оборот. Спиральные фундаменты могут быть полностью раздвижными; так что спиральные пластины могут быть установлены на любую заданную глубину подшипника.

Спиральный фундамент может использоваться для сопротивления как подъемным, так и сжимающим нагрузкам. Установленные на правильную глубину и крутящий момент, спиральные пластины служат отдельными несущими элементами для поддержки нагрузки. Центральный вал, передающий крутящий момент при установке, теперь передает осевую нагрузку на винтовые пластины. Центральный стальной вал также обеспечивает сопротивление осевой нагрузке за счет поверхностного трения и боковым нагрузкам за счет пассивного давления грунта.

Зачем использовать винтовые фундаменты?

Низкие затраты на мобилизацию: Спиральные фундаменты обычно устанавливаются с небольшим оборудованием, таким как экскаватор с резиновыми шинами. Это устраняет высокие затраты на мобилизацию, связанные с оборудованием, используемым для установки забивных свай, буронабивных или буронабивных свай. Удаленное расположение или труднодоступные участки также увеличивают затраты на мобилизацию, что делает винтовые фундаменты лучшим выбором.

Расширяющиеся грунты:  Опорные плиты винтовых фундаментов обычно располагают ниже глубины сезонного колебания влажности. Сила набухания на валу прямо пропорциональна площади контакта между почвой и валом. Поскольку спиральные фундаменты имеют меньшие валы, чем обычные сваи, подъемная сила меньше.

Круглогодичная установка:  Винтовой фундамент можно устанавливать в любую погоду, поскольку нет необходимости в бетоне или цементном растворе. Это позволяет работать без перерыва.

Временные конструкции:  Винтовой фундамент можно удалить, проделав процесс установки в обратном порядке. Во время зимних Олимпийских игр 2002 года в Солт-Лейк-Сити винтовые фундаменты использовались для поддержки временных трибун и судейских кабин на различных площадках, а также огромных информационных знаков, информирующих посетителей о событиях.

Применение в ремонтных работах: Крупнейший сегмент рынка винтовых фундаментов на сегодняшний день — это ремонтные работы. Они могут дополнять или заменять существующие фундаменты, подверженные неравномерной осадке, растрескиванию, вздутию или общему разрушению фундамента. Спиральные фундаменты идеально подходят для ремонтных работ, поскольку их можно устанавливать в замкнутых внутренних помещениях. Работа малотравматична, с минимальным ущербом для ландшафта или неудобством для жильцов здания.

 ТЭО

 Нагрузки:  Расчетные сжимающие и растягивающие нагрузки для винтовых фундаментов находятся в диапазоне от 12,5 до 50 тонн. Почва, как правило, является ограничивающим фактором, поскольку количество и размер винтовых фундаментов можно варьировать в зависимости от применения.

Почвы:  Спиральные фундаменты могут быть установлены в грунтах с числом ударов (значение N) менее 80 ударов/фут пробоотборника с наружным диаметром 2 дюйма в соответствии с ASTM D-1586. Ограничение винтовых фундаментов заключается в том, что они не могут быть установлены в прочную скалу или очень твердый, плотный грунт с плотностью более 80 ударов на фут.

Теория проектирования

Существует несколько методов проектирования винтовых фундаментов и прогнозирования их работы под нагрузкой. Двумя из этих методов являются корреляция несущей способности и крутящего момента.

Несущая способность

Общее уравнение несущей способности Терцаги предполагает, что общая несущая способность винтового основания при растяжении или сжатии равна сумме несущих способностей каждой отдельной винтовой пластины. Вычисляя единичную несущую способность грунта и применяя ее к отдельным площадям спиральной пластины, определяют несущую способность спирали. Метод несущей способности достаточно хорошо прогнозирует несущую способность при наличии адекватных данных о грунте. Данные о почве обычно предоставляются в геотехническом отчете. Если данные о почве отсутствуют или недоступны, требуются другие методы проектирования.

Корреляция крутящего момента

Эмпирическая зависимость между установочным крутящим моментом и грузоподъемностью считается главным атрибутом винтовых фундаментов. Взаимосвязь такова: По мере того, как винтовой фундамент устанавливается (ввинчивается) во все более плотный/твердый грунт, сопротивление установке (называемое энергией установки или крутящим моментом) будет увеличиваться. Аналогичным образом, чем выше крутящий момент при установке, тем выше осевая нагрузка установленного спирального фундамента. Отношения можно описать следующим уравнением:

    QU = Kt x T

     QU = предельная грузоподъемность винтовой сваи

     Kt = эмпирический коэффициент крутящего момента

     T = средний крутящий момент при установке конструктивные параметры (главным образом размер вала). Для квадратного вала он обычно составляет от 10 до 20. Для трубчатого вала он обычно составляет от 3 до 10 футов. Инструменты контроля крутящего момента обеспечивают хороший метод контроля производства во время установки.

Проверка грузоподъемности

Инженер может использовать взаимосвязь между крутящим моментом при установке и грузоподъемностью, чтобы установить критерий минимального крутящего момента для установки производственных винтовых фундаментов. Рекомендуемые значения по умолчанию для Kt [10 для квадратного вала и 7 для вала трубы с наружным диаметром 32 дюйма] обычно дают консервативные результаты. Для крупных проектов можно использовать программу предварительных испытаний под нагрузкой, чтобы установить соответствующий коэффициент корреляции крутящего момента (Kt) для существующих грунтов проекта.

Другие вопросы проектирования

Коэффициент запаса прочности:  Для нагрузок на сжатие коэффициент запаса прочности 2 исторически был достаточным для учета неизбежных неопределенностей в грунте, установке и производстве. В некоторых случаях, например, в случае стяжек для удержания земли, коэффициент безопасности может быть меньше 1,5.

Расстояние между спиральными основаниями: рекомендуемое расстояние между центрами соседних винтовых оснований в пять раз превышает диаметр наибольшей спирали. Абсолютный минимум расстояния составляет три диаметра. Минимальные требования к расстоянию относятся только к спиральной пластине, что означает, что центральный вал можно разбить, чтобы получить достаточное расстояние.

Помощь при проектировании:  Для получения помощи при проектировании на любом этапе процесса проектирования, включая расчет мощности, выбор спирального фундамента, коррозию, вопросы поперечной устойчивости/изгиба и спецификации, обратитесь к местному установщику винтового фундамента или дистрибьютору. Они либо помогут вам напрямую, либо направят ваш запрос производителю. Блок-схема алгоритма проектирования демонстрирует этапы проектирования винтового фундамента.

Торги

Если известна удовлетворительная информация о грунтах на конкретном участке, подрядчик может единовременно предложить стоимость винтовых фундаментов или анкеров, независимо от их длины. Единовременные ставки популярны среди владельцев, потому что цена известна заранее.

Цена за фундамент с добавлением/вычетом предложения обычно используется, когда информации о грунте практически нет. Пожалуй, это самый распространенный вид договора. Используется заранее определенная длина предложения с суммой добавления/вычета на погонный фут для учета изменений подземных условий.

Методы забивки свай — группа стальных свай

Существуют три системы забивки, которые применимы как для удерживающих, так и для несущих свай:



• ударное забивание
• вибрационное забивание
• прессование



ударное забивание



водительская кепка. Наиболее распространенной формой отбойного молота в настоящее время является гидравлический молот. Исторически использовались пневматические молоты и дизельные молоты, в которых для привода молота используется сила взрыва, однако, поскольку новые гидравлические молоты работают со значительно более высокой эффективностью и гораздо менее шумны, чем старые дизельные молоты, последние в настоящее время используются реже.



Виброзабивка



Осциллирующий привод крепится к верхней части сваи, чтобы вызывать вибрации в свае и уменьшать трение по сторонам сваи, что позволяет вводить сваю в землю с небольшими дополнительными усилиями. приложение силы.



Вдавливание (вдавливание)



Методы вдавливания заключаются в вдавливании свай в землю с использованием соседних свай для реакции. Это метод с низким уровнем шума и низкой вибрацией, что делает его подходящим для чувствительных участков. Существует два основных типа станков для прессования: «японские» станки, такие как Giken и Tosa, и станки для забивки панелей. Также были разработаны узлы для адаптации ведущих буровых установок к использованию методов прессования.



В японском методе используется буровая установка, которая перемещается вдоль линии свай без необходимости подъема краном каждой сваи по отдельности, что означает снижение требований к доступу. Машины часто предназначены для определенного общего размера сечения, поэтому важно, чтобы сечение сваи соответствовало методу забивки.



Установки для забивки/прессования панелей подходят в основном для установки в тяжелых глинах и требуют крана для перемещения домкратов от сваи к свае. В старых многоцилиндровых прессах также необходимо было прикручивать пластины к каждой свае, однако последние достижения устранили это требование.



Методы помощи при вождении



Методы помощи при вождении могут значительно улучшить возведение стены из шпунта. Струйное бурение и предварительная аугурация являются основными методами.



Струя воды подается к основанию шпунтовой сваи, что снижает трение.



Предварительное бурение означает использование шнека непрерывного действия для проникновения в землю вдоль линии сваи перед установкой шпунтовой сваи. При использовании этой техники почву следует разрыхлять только вдоль линии, а не удалять.



Оба метода изменяют свойства грунта на месте вокруг шпунтовых свай, и их влияние необходимо учитывать при проектировании. В частности, определения неблагоприятного грунта для определения β _D и β _B учитывают различные методы помощи при вождении, поскольку они влияют на поверхностное трение и межзамковое трение установленных шпунтовых свай. Необходимо также учитывать приемлемость этих методов по другим причинам, включая движение грунта и создание каналов для загрязнения.



Выбор метода



Некоторые грунтовые условия, особенно слоистый грунт, где зернистые отложения перекрывают глинистые отложения (или наоборот), могут быть лучше обработаны комбинацией методов. Доступны некоторые специализированные установки, которые могут обеспечивать более одного метода, хотя, как правило, потребуются разные буровые установки.



Методы установки шпунтовых свай



Существует два основных метода забивки шпунтовых свай: «шаг и забивка» и «забивка панелью».



Шаг и забивка



При методе забивки и забивки сваи устанавливаются одна за другой. Это может привести к наклону вперед и забивке свай, если вертикальность строго не контролируется. Лучше контролировать это можно с помощью более современного оборудования. Вращение сваи вокруг своей вертикальной оси также является риском, так как во время забивки она удерживается только на одном замке.



Методы с шагом и забивкой лучше всего подходят для коротких свай, и это единственный метод, возможный при «японском» бесшумном забивном приводе. Сваи, частично установленные с использованием методов с шагом и забивкой, отличных от «японского» бесшумного прессования, обычно могут быть завершены с использованием панельной забивки, если это необходимо.



Панельная забивка



При панельной забивке гораздо проще контролировать вертикальность, поскольку перед забивкой несколько свай соединяются вместе. Группа свай поддерживается в направляющей раме, а затем забивается последовательно поэтапно. Этот метод может обеспечить установку более длинных свай в более сложном грунте, чем метод с шагом и забивкой. Недавние разработки в области многоцилиндровых прессов повысили доступность привода панелей методом прессования.



Методы установки несущих свай



Установка несущих свай является специализированной деятельностью, требующей значительных знаний и опыта работы со сваями и работы с молотами для достижения приемлемого размещения с заданными допусками положения и уровня.

Руководство по практическим ограничениям, которые могут быть достигнуты в положении и уровне для забивных стальных свай, можно получить в публикации FPS (Федерация специалистов по забивке свай) и в публикации TESPA (Техническая европейская ассоциация шпунтовых свай) «Установка стального листа».
