Время прочтения статьи: 15 минут

Автор статьи: pkmetiz.ru

Надежность крепежных соединений достигается за счет резьбы. Она представляет собой чередование впадин и выступов на внутренней и внешней поверхности вращающихся деталей. Существует множество разновидностей резьбы: дюймовая, трубная, шуруповертная и метрическая. В этой статье более подробно описана метрическая резьба и ее особенности, поскольку именно она является наиболее универсальной и востребованной из всех перечисленных.

Резьбовые соединения применяются везде, где нужен крепеж, и для передачи движения. У каждой разновидности резьбовых соединений есть ряд типовых характеристик:

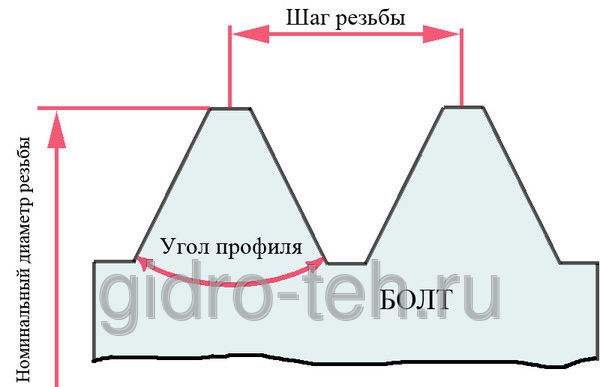

• Профиль резьбы — рисунок «гребенки», которая проходит вдоль оси крепежа.

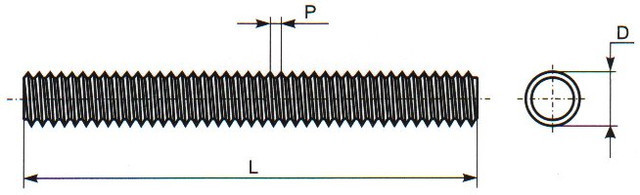

• Шаг резьбы — расстояние между двумя соседними вершинами, замеренное вдоль оси стержня элемента крепежа.
• Наружный диаметр — измеряется по верхним точкам профиля.
• Внутренний диаметр — размер вписанного цилиндра в углубления наружной резьбы, либо по точкам вершин внутренней.
• Ход резьбы — расстояние от одной вершины профиля до другой в проекции на ось крепежа.
• Угол профиля резьбы — угол между боковыми сторонами профиля.

Также существуют другие параметры резьбы: высота профиля, длина ввинчивания, количество витков. В метрической резьбе профиль состоит из равносторонних треугольников. Угол профиля метрической резьбы составляет 60º. Нормативы размеров стандартного шага устанавливает ГОСТ 8724-81 (ИСО 261-98) «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги». Согласно этому документу, на поверхностях диаметром 1–68 мм шаг резьбы может быть крупным или мелким. При диаметре поверхности крепежного элемента свыше 68 мм метрическая резьба может иметь только мелкий шаг. Каждому диаметру соответствует один вариант крупного шага резьбы, и несколько вариантов мелкого шага. Например, при диаметре 10 мм возможен крупный шаг в 1,5 мм и три варианта мелкого шага.

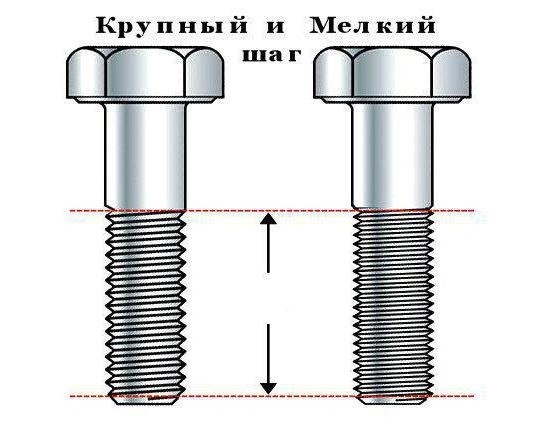

Крупный шаг в обозначении метрической резьбы опускается, поскольку его значение всегда неизменно, и его можно узнать по таблице.

Полное наименование резьбы состоит из следующих данных:

• М — метрическая резьба.
• Диаметр резьбы в миллиметрах.
• Размер мелкого шага в миллиметрах.
• Направление хода (есть левосторонняя и правосторонняя резьба).
• Обозначение хода для многозаходной резьбы.

Шаг метрической резьбы определяют по таблице, или по маркировке крепежного элемента. Кроме табличных и справочных данных, существуют и практические способы определения шага резьбового профиля:

• Можно сравнить резьбу на разных изделиях, и определить искомое значение путем сопоставления.
• Для измерения шага применяют резьбовые калибры — специальные инструменты без шкалы. Калибры помогают определить различные параметры резьбового профиля: диаметры, высоту треугольника, длину шага.
• Если наружная резьба легко и без сопротивления ввинчивается во внутреннюю, так можно предположительно установить шаг наружного профиля.
• Проведите измерения: с помощью штангенциркуля определите длину резьбы и разделите полученное значение на число витков.

Еще один важный параметр резьбового соединения — поле допуска. Эта величина обозначает максимальную длину сопряжения сторон резьбовых профилей винта и гайки, и других разновидностей крепежных изделий. Существует три класса полей допусков. Если крепеж принадлежит к первому классу допусков, он является надежным и применяется в областях, где требуется высокая точность и надежная фиксация. Второй класс полей допусков — это наиболее часто используемый стандарт. Грубый класс допусков используется там, где не требуется большая точность резьбового соединения.

При выборе крепежа тип резьбового соединения имеет решающее значение. На территории Российской Федерации наиболее востребованы метизы с крупным шагом резьбы. Крепежные элементы с мелким шагом применяются для соединения изделий, подверженных вибрации, экспериментальным и переменным динамическим нагрузкам. Область применения метизов с мелким шагом резьбового профиля — автомобиле- и судостроение, производство станков, электроники и бытовой техники. В строительстве и других сферах в основном используется крепеж с крупным шагом метрической резьбы. Если требуется рассчитать, какие болты требуются для определенных строительных или иных задач, современные специалисты используют расчетные формулы, либо специальное программное обеспечение. Расчет параметров крепежа онлайн доступен на многих специализированных интернет-ресурсах бесплатно. Также существуют онлайн-калькуляторы для подсчета параметров метрической резьбы по набору исходных размеров. Необходимые размеры рекомендуется замерять с помощью штангенциркуля.

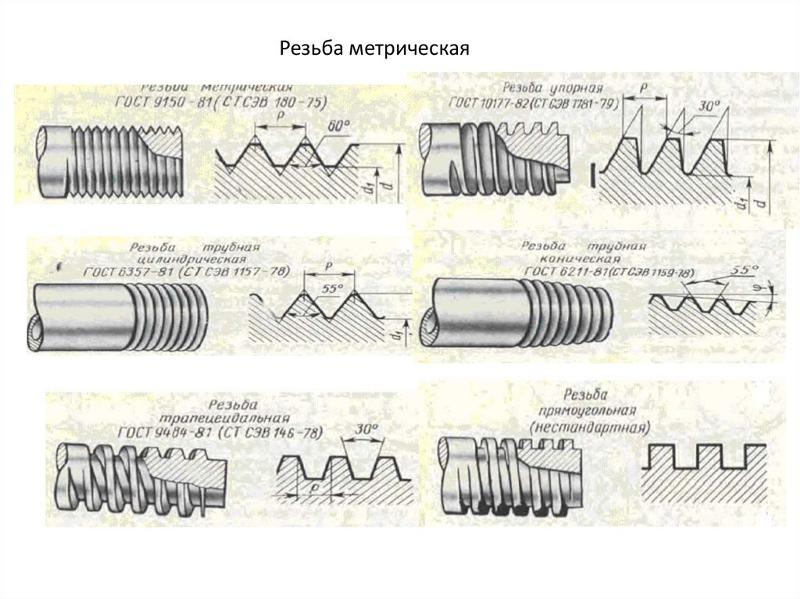

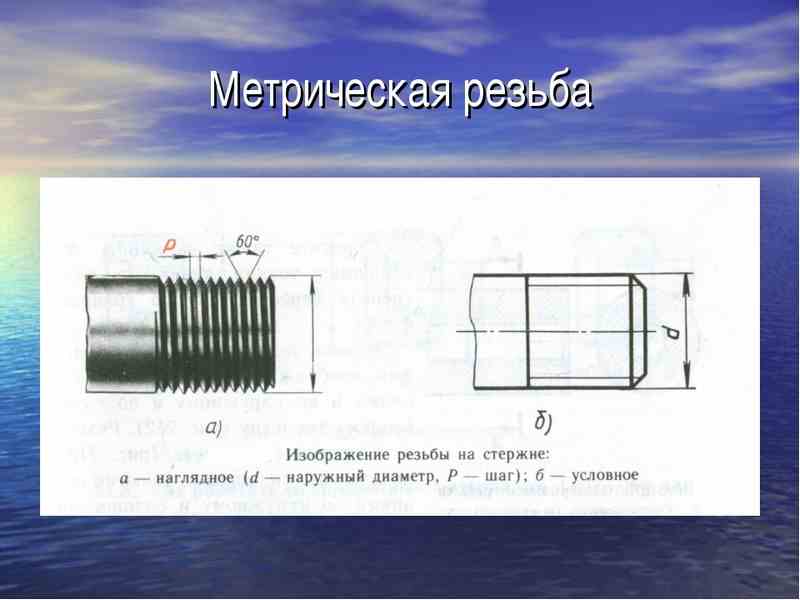

Под метрической резьбой также принято подразумевать любую резьбу, обозначение которой указано в миллиметрах. По форме профиля различают следующие типы резьбы:

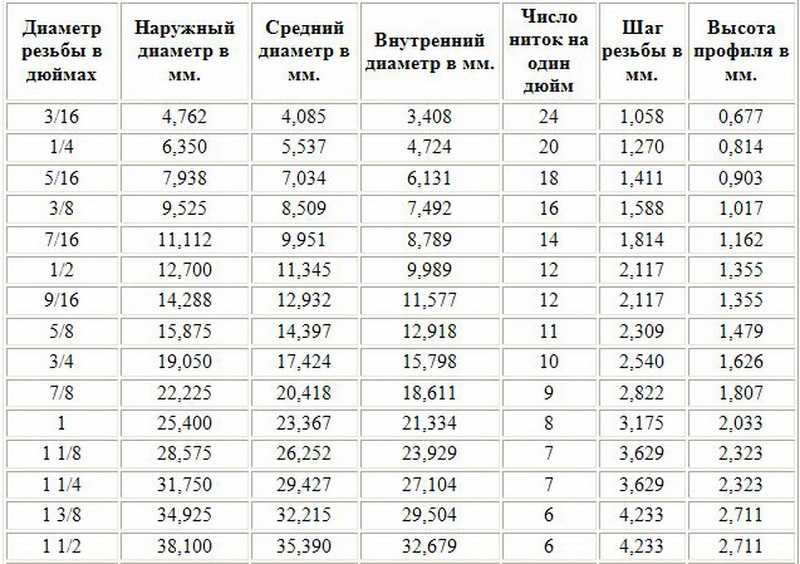

• Дюймовая — профиль состоит из равнобедренных треугольников, угол при вершине у которых составляет 55о.
• Трубная цилиндрическая — разновидность дюймовой резьбы, соответствует стандартам ГОСТ 6357-81. Номинальный размер резьбы соотносится с внутренним диаметром трубы или условно определенного отверстия.
• Трапецеидальная — профиль выглядит как трапеция с равными боковыми сторонами и острым углом при основании. Этот вид резьбы применяется в подвижных соединениях и служит для передачи возвратно-поступательного движения. Трапецеидальная резьба бывает однозаходной и многозаходной.

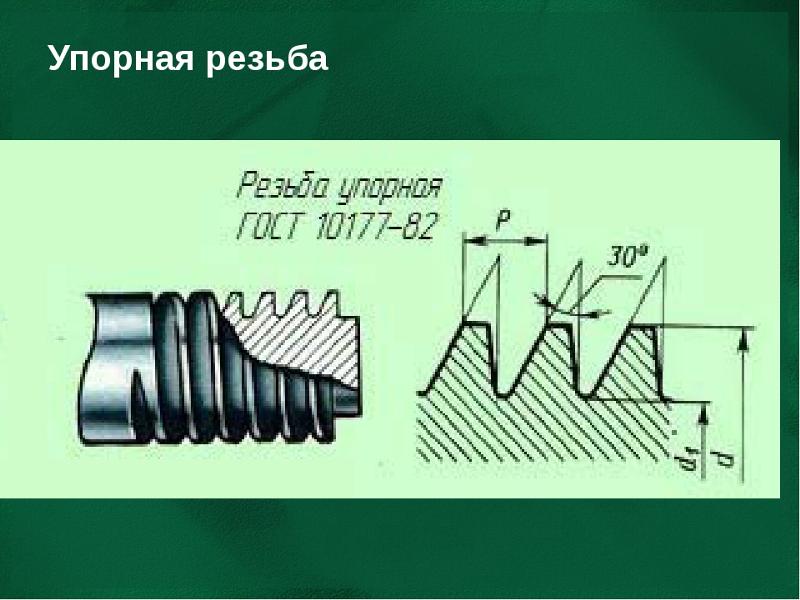

• Упорная — разновидность трапецеидальной, профиль выглядит как не равнобочная трапеция. Соответствует нормам ГОСТ 10177-82.

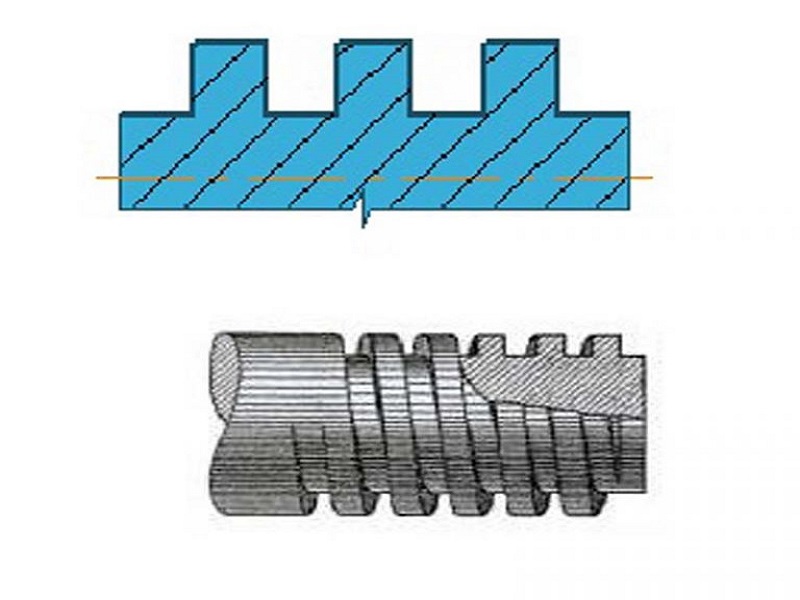

• Прямоугольная — этот вид резьбы выполняется на ходовых винтах, испытывающих высокие нагрузки, для передачи поступательно-вращательного движения.
• Круглая — профиль выглядит как частный случай синусоиды. Этот тип резьбы отличается значительной устойчивостью к частому закручиванию и раскручиванию. Пример использования — цоколь лампочки (резьба Эдисона), шпиндели, вентили, сантехнический крепеж и арматурные изделия.

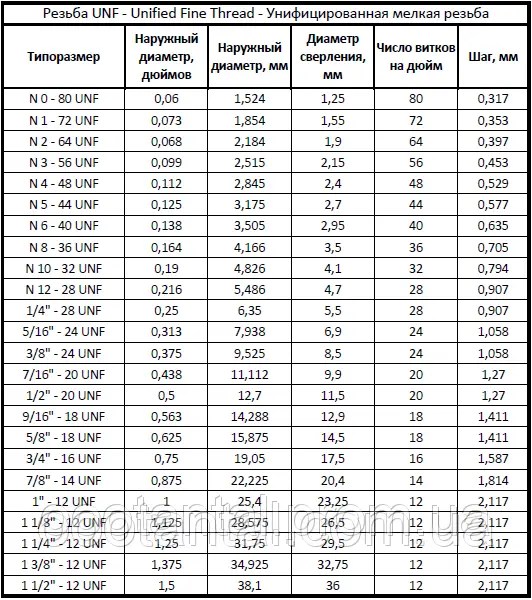

Кроме миллиметров для измерения резьбовых соединений также используют другие системы мер: дюйм, модуль — отношение шага в миллиметрах к числу пи, питч — отношение числа пи к шагу, длина которого указана в дюймах.

Таблица метрических резьб

Шаг резьбы Р	Диаметр резьбы
	наружный	средний	внутренний	внутренний по дну впадины
С  к р у п н ы м   ш а г о м
0,40	2,0	1,740	1,567	1,509
0,45	(2,2)	1,908	1,713	1,648
0,45	2,5	2,208	2,013	1,948
0,50	3,0	2,675	2,459	2,387
0,60	(3,5)	3,110	2,850	2,764
0,70	4	3,546	3,242	3,141
0,75	(4,5)	4,013	3,688	3,580
0,80	5	4,480	4,134	4,019
1	6	5,350	4,918	4,773
1,25	8	7,188	6,647	6,466
1,50	10	9,026	8,376	8,160
1,75	12	10,863	10,106	9,853
2	(14)	12,701	11,835	11,546
2	16	14,701	13,835	13,546
2,5	(18)	16,376	15,294	14,933
2,5	20	18,376	17,294	16,933
2,5	(22)	20,376	19,294	18,933
3	24	22,051	20,752	20,319
3	(27)	25,051	23,752	23,319
3,5	30	27,727	26,211	25,706
3,5	(33)	30,727	29,211	28,706
4	36	33,402	31,670	31,093
4	(39)	36,402	34,670	34,093
4,5	42	39,077	37,129	36,479
4,5	(45)	42,077	40,129	39,479
5	48	44,752	42,587	41,866
5	(52)	48,752	46,587	45,866
5,5	56	52,428	50,046	49,252
5,5	(60)	56,428	54,046	53,252
6	64	60,103	57,505	56,639
6	(68)	64,103	61,505	60,639
С  м е л к и м   ш а г о м
0,25	2,0	1,838	1,729	1,693
	2,2	2,038	1,929	1,893
0,35	2,5	2,273	2,121	2,071
	3	2,773	2,621	2,571
	(3,5)	3,273	3,121	3,071
0,5	4	3,675	3,459	3,387
	(4,5)	4,175	3,959	3,887
	5	4,675	4,459	4,387
	6	5,675	5,459	5,387
	8	7,675	7,459	7,387
	10	9,675	9,459	9,387
	12	11,675	11,459	11,387
	(14)	13,675	13,459	13,387
	16	15,675	15,459	15,387
	(18)	17,675	17,459	17,387
	20	19,675	19,459	19,387
	(22)	21,675	21,459	21,387
0,75	6	5,513	5,188	5,080
	8	7,513	7,188	7,080
	10	9,513	9,188	9,080
	12	11,513	11,188	11,080
	(14)	13,513	13,188	13,080
	16	15,513	15,188	15,080
	(18)	17,513	17,188	17,080
	20	19,513	19,188	19,080
	(22)	21,513	21,188	21,080
	24	23,513	23,188	23,080
	(27)	26,513	26,188	26,080
	30	29,513	29,188	29,080
	(33)	32,513	32,188	32,080
1,0	8	7,350	6,917	6,773
	10	9,350	8,917	8,773
	12	11,350	10,917	10,773
	(14)	13,350	12,917	12,773
	16	15,350	14,917	14,773
	(18)	17,350	16,917	16,773
	20	19,350	18,917	18,773
	(22)	21,350	20,917	20,773
	24	23,350	22,917	22,773
	(27)	26,350	25,917	25,773
	30	29,350	28,917	28,773
	36	35,350	34,917	34,773
	(39)	38,350	37,917	37,773
	42	41,350	40,917	40,773
	(45)	44,350	43,917	43,773
	48	47,350	46,917	46,773
	(52)	51,350	50,917	50,773
	56	55,350	54,917	54,773
	(60)	59,350	58,917	58,773
	64	63,350	62,917	62,773
	(68)	67,350	66,917	66,773
	72	71,350	70,917	70,773
	(76)	75,350	74,917	74,773
	80	79,350	78,917	78,773
1,25	10	9,188	8,647	8,466
	12	11,188	10,647	10,467
	(14)	13,188	12,647	12,466
1,5	12	11,026	10,376	10,160
	(14)	13,026	12,376	12,160
	16	15,026	14,376	14,160
	(18)	17,026	16,376	16,160
	20	19,026	18,376	18,160
	(22)	21,026	20,376	20,160
	24	23,026	22,376	22,160
	(27)	26,026	25,376	25,160
	30	29,026	28,376	28,160
	(33)	32,026	31,376	31,160
	36	35,026	34,376	34,160
	(39)	38,026	37,376	37,160
	42	41,026	40,376	40,160
	(45)	44,026	43,376	43,160
	48	47,026	46,376	46,160
	(52)	51,026	50,376	50,160
	56	55,026	54,376	54,160
	(60)	59,026	58,376	58,160
	64	63,026	62,376	62,160
	(68)	67,026	66,376	66,160
	72	71,026	70,376	70,160
	(76)	75,026	74,376	74,160
	80	79,026	78,376	78,160
	(85)	84,026	83,376	83,160
	90	89,026	88,376	88,160
	(95)	94,026	93,376	93,160
	100	99,026	98,376	98,160
	110	109,026	108,376	108,160
	(115)	114,026	113,376	113,160
	(120)	119,026	118,376	118,160
	125	124,026	123,376	123,160
	(130)	129,026	128,376	128,160
	140	139,026	138,376	138,160
	(150)	149,026	148,376	148,160
2,0	(18)	16,701	15,835	15,546
	20	18,701	17,835	17,546
	(22)	20,701	19,835	19,546
	24	22,701	21,835	21,546
	(27)	25,701	24,835	24,546
	30	28,701	27,835	27,546
	(33)	31,701	30,835	30,546
	36	33,701	32,835	32,546
	(39)	37,701	36,835	36,546
	42	40,701	39,835	39,546
	(45)	43,701	42,835	42,546
	48	46,701	45,835	45,546
	(52)	50,701	49,835	49,546
	56	54,701	53,835	53,546
	(60)	58,701	57,835	57,546
	64	62,701	61,835	61,546
	(68)	66,701	65,835	65,546
	72	70,701	69,835	69,546
	(76)	74,701	73,835	73,546
	80	78,701	77,835	77,546
	(85)	83,701	82,835	82,546
	90	88,701	87,835	87,546
	(95)	93,701	92,835	92,546
	100	98,701	97,835	97,546
	(105)	103,701	102,835	102,546
	110	108,701	107,835	107,546
	(115)	113,701	112,835	112,546
	(120)	118,701	117,835	117,546
	125	123,701	122,835	122,546
	(130)	128,701	127,835	127,546
	140	138,701	137,835	137,546
	(150)	148,701	147,835	147,546
	160	158,701	157,835	157,546
	(170)	168,701	167,835	167,546
	180	178,701	177,835	177,546
	(190)	188,701	187,835	187,546
	200	198,701	197,835	197,546
3,0	30	28,051	26,752	26,319
	(33)	31,051	29,752	29,319
	36	34,051	32,752	32,319
	(39)	37,051	35,752	35,319
	42	40,051	38,752	38,319
	(45)	43,051	41,752	41,319
	48	46,051	44,752	44,319
	(52)	50,051	48,752	48,319
	56	54,051	52,752	52,319
	(60)	58,051	56,752	56,319
	64	62,051	60,752	60,319
	(68)	66,051	64,752	64,319
	72	70,051	68,752	68,319
	(76)	74,051	72,752	72,319
	80	78,051	76,752	76,319
	(85)	83,051	81,752	81,319
	90	88,051	86,752	86,319
	(95)	93,051	91,752	91,319
	100	98,051	96,752	96,319
	(105)	103,051	101,752	101,319
	110	108,051	106,752	106,319
	(115)	113,051	111,752	111,319
	(120)	118,051	116,752	116,319
	125	123,051	121,752	121,319
	(130)	128,051	126,752	126,319
	140	138,051	136,752	136,319
	(150)	148,051	146,752	146,319
	160	158,051	156,752	156,319
	(170)	168,051	166,752	166,319
	180	178,051	176,752	176,319
	(190)	188,051	186,752	186,319
	200	198,051	196,752	196,319
	(210)	208,051	206,752	206,319
	220	218,051	216,752	216,319
	(240)	238,051	236,752	236,319
	250	248,051	246,752	246,319
	(260)	258,051	256,752	256,319
	280	278,051	276,752	276,319
	(300)	298,051	296,752	296,319
4,0	42	39,402	37,670	37,093
	(45)	42,402	40,670	40,093
	48	45,402	43,670	43,093
	(52)	49,402	47,670	47,093
	56	53,402	51,670	51,093
	60	57,402	55,670	55,093
	64	61,402	59,67	59,093
	72	69,402	67,670	67,093
	(76)	73,402	71,670	71,093
	80	77,402	78,670	75,093
	(85)	82,402	80,670	80,093
	90	87,402	85,670	85,093
	(95)	92,402	90,670	90,093
	100	97,402	95,670	95,093
	(105)	102,402	100,670	100,093
	110	107,402	105,670	105,093
	(115)	112,402	110,670	110,093
	(120)	117,402	115,670	115,093
	125	122,402	120,670	120,093
	(130)	127,402	125,670	125,093
	140	137,402	135,670	135,093
	(150)	147,402	145,670	145,093
	160	157,402	155,670	155,093
	(170)	167,402	165,670	165,093
	180	177,402	175,670	175,093
	(190)	187,402	185,670	185,093
	200	197,402	195,670	195,093
	(210)	207,402	205,670	205,093
	220	217,402	215,670	215,093
	(240)	237,402	235,670	235,093
	(260)	257,402	255,670	255,093
	280	277,402	275,670	275,093
	300	297,402	295,670	295,093

Таблица метрических резьб

по ГОСТ 24705-2004

Номинальный диаметр резьбы d, мм	Шаг Р, мм	Диаметры резьбы, мм
		d = D	d2 = D2	d1 = D1	d3
0,25	0,075	0,250	0,201	0,169	0,158
0,3	0,08	0,30	0,248	0,213	0,202
0,35	0,09	0,350	0,292	0,253	0,240
0,4	0,1	0,40	0,335	0,292	0,277
0,45		0,450	0,385	0,342	0,327
0,5	0,125	0,50	0,419	0,365	0,347
0,55		0,550	0,469	0,415	0,397
0,6	0,15	0,60	0,503	0,438	0,416
0,7	0,175	0,70	0,586	0,511	0,485
0,8	0,2	0,80	0,670	0,583	0,555
0,9	0,225	0,90	0,754	0,656	0,624
1	0,25	1,0	0,838	0,729	0,693
	0,2	1,0	0,870	0,783	0,755
1,1	0,25	1,10	0,938	0,829	0,793
	0,2	1,10	0,970	0,883	0,855
1,2	0,25	1,20	1,038	0,929	0,893
	0,2	1,20	1,070	0,983	0,955
1,4	0,3	1,40	1,205	1,075	1,032
	0,2	1,40	1,270	1,183	1,155
1,6	0,35	1,60	1,373	1,221	1,171
	0,2	1,60	1,470	1,383	1,355
1,8	0,35	1,80	1,573	1,421	1,371
	0,2	1,80	1,670	1,583	1,555
2	0,4	2,0	1,740	1,567	1,509
	0,25	2,0	1,838	1,729	1,693
2,2	0,45	2,20	1,908	1,713	1,648
	0,25	2,20	2,038	1,929	1,893
2,5	0,45	2,50	2,208	2,013	1,948
	0,35	2,50	2,273	2,121	2,071
3	0,5	3,0	2,675	2,459	2,387
	0,35	3,0	2,773	2,621	2,571
3,5	0,6	3,50	3,110	2,850	2,764
	0,35	3,50	3,273	3,121	3,071
4	0,7	4,0	3,545	3,242	3,141
	0,5	4,0	3,675	3,459	3,387
4,5	0,75	4,50	4,013	3,688	3,580
	0,5	4,50	4,175	3,959	3,887
5	0,8	5,0	4,480	4,134	4,019
	0,5	5,0	4,675	4,459	4,387
5,5	0,5	5,50	5,175	4,959	4,887
6	1	6,0	5,350	4,917	4,773
	0,75	6,0	5,513	5,188	5,080
	0,5	6,0	5,675	5,459	5,387
7	1	7,0	6,350	5,917	5,773
	0,75	7,0	6,513	6,188	6,080
	0,5	7,0	6,675	6,459	6,387
8	1,25	8,0	7,188	6,647	6,466
	1	8,0	7,350	6,917	6,773
	0,75	8,0	7,513	7,188	7,080
	0,5	8,0	7,675	7,459	7,387
9	1,25	9,0	8,188	7,647	7,466
	1	9,0	8,350	7,917	7,773
	0,75	9,0	8,513	8,188	8,080
	0,5	9,0	8,675	8,459	8,387
10	1,5	10,0	9,026	8,376	8,160
	1,25	10,0	9,188	8,647	8,466
	1	10,0	9,350	8,917	8,773
	0,75	10,0	9,513	9,188	9,080
	0,5	10,0	9,675	9,459	9,387
11	1,5	11,0	10,026	9,376	9,160
	1	11,0	10,350	9,917	9,773
	0,75	11,0	10,513	10,188	10,080
	0,5	11,0	10,675	10,459	10,387
12	1,75	12,0	10,863	10,106	9,853
	1,5	12,0	11,026	10,376	10,160
	1,25	12,0	11,188	10,647	10,466
	1	12,0	11,350	10,917	10,773
	0,75	12,0	11,513	11,188	11,080
	0,5	12,0	11,675	11,459	11,387
14	2	14,0	12,701	11,835	11,546
	1,5	14,0	13,026	12,376	12,160
	1,25	14,0	13,188	12,647	12,466
	1	14,0	13,350	12,917	12,773
	0,75	14,0	13,513	13,188	13,080
	0,5	14,0	13,675	13,459	13,387
15	1,5	15,0	14,026	13,376	13,160
	1	15,0	14,350	13,917	13,773
16	2	16,0	14,701	13,835	13,546
	1,5	16,0	15,026	14,376	14,160
	1	16,0	15,350	14,917	14,773
	0,75	16,0	15,513	15,188	15,080
	0,5	16,0	15,675	15,459	15,387
17	1,5	17,0	16,026	15,376	15,160
	1	17,0	16,350	15,917	15,773
18	2,5	18,0	16,376	15,294	14,933
	2	18,0	16,701	15,835	15,546
	1,5	18,0	17,026	16,376	16,160
	1	18,0	17,350	16,917	16,773
	0,75	18,0	17,518	17,188	17,080
	0,5	18,0	17,675	17,459	17,387
20	2,5	20,0	18,376	17,294	16,933
	2	20,0	18,701	17,835	17,546
	1,5	20,0	19,026	18,376	18,160
	1	20,0	19,350	18,917	18,773
	0,75	20,0	19,513	19,188	19,080
	0,5	20,0	19,675	19,459	19,387
22	2,5	22,0	20,376	19,294	18,933
	2	22,0	20,701	19,835	19,546
	1,5	22,0	21,026	20,376	20,160
	1	22,0	21,350	20,917	20,773
	0,75	22,0	21,513	21,188	21,080
	0,5	22,0	21,675	21,459	21,387
24	3	24,0	22,051	20,752	20,319
	2	24,0	22,701	21,835	21,546
	1,5	24,0	23,026	22,376	22,160
	1	24,0	23,350	22,917	22,773
	0,75	24,0	23,513	23,188	23,080
25	2	25,0	23,701	22,835	22,546
	1,5	25,0	24,026	23,376	23,160
	1	25,0	24,350	23,917	23,773
26	1,5	26,0	25,026	24,376	24,160
27	3	27,0	25,051	23,752	23,319
	2	27,0	25,701	24,835	24,546
	1,5	27,0	26,026	25,376	25,160
	1	27,0	26,350	25,917	25,773
	0,75	27,0	26,513	26,188	26,080
28	2	28,0	26,701	25,835	25,546
	1,5	28,0	27,026	26,376	26,160
	1	28,0	27,350	26,917	26,773
30	3,5	30,0	27,727	26,211	25,706
	3	30,0	28,051	26,752	26,319
	2	30,0	28,701	27,835	27,546
	1,5	30,0	29,026	28,376	28,160
	1	30,0	29,350	28,917	28,773
	0,75	30,0	29,513	29,188	29,080
32	2	32,0	30,701	29,835	29,546
	1,5	32,0	31,026	30,376	30,160
33	3,5	33,0	30,727	29,211	28,706
	3	33,0	31,051	29,752	29,319
	2	33,0	31,701	30,835	30,546
	1,5	33,0	32,026	31,376	31,160
	1	33,0	32,350	31,917	31,773
	0,75	33,0	32,513	32,188	32,080
35	1,5	35,0	34,026	33,376	33,160
36	4	36,0	33,402	31,670	31,093
	3	36,0	34,051	32,752	32,319
	2	36,0	34,701	33,835	33,546
	1,5	38,0	35,026	34,376	34,160
	1	36,0	35,350	34,917	34,773
38	1,5	38,0	37,026	36,376	36,160
39	4	39,0	36,402	34,670	34,093
	3	39,0	37,051	35,752	35,319
	2	39,0	37,701	36,835	36,546
	1,5	39,0	38,026	37,376	37,160
	1	39,0	38,350	37,917	37,773
40	3	40,0	38,051	36,752	36,319
	2	40,0	38,701	37,835	37,546
	1,5	40,0	39,026	38,376	38,160
42	4,5	42,0	39,077	37,129	36,479
	4	42,0	39,402	37,670	37,093
	3	42,0	40,051	38,752	38,319
	2	42,0	40,701	39,835	39,546
42	1,5	42,0	41,026	40,376	40,160
	1	42,0	41,350	40,917	40,773
45	4,5	45,0	42,077	40,129	39,479
	4	45,0	42,402	40,670	40,093
	3	45,0	43,051	41,752	41,319
	2	45,0	43,701	42,835	42,546
	1,5	45,0	44,026	43,376	43,160
	1	45,0	44,350	43,917	43,773
48	5	48,0	44,752	42,587	41,866
	4	48,0	45,402	43,670	43,093
	3	48,0	46,051	44,752	44,319
	2	48,0	46,701	45,835	45,516
	1,5	48,0	47,026	46,376	46,160
	1	48,0	47,350	46,917	46,773
50	3	50,0	48,051	46,752	46,319
	2	50,0	48,701	47,835	47,546
	1,5	50,0	49,026	48,376	48,160
52	5	52,0	48,752	46,587	45,866
	4	52,0	49,402	47,670	47,093
	3	52,0	50,051	48,752	48,319
	2	52,0	50,701	49,835	49,546
	1,5	52,0	51,026	50,376	50,160
	1	52,0	51,350	50,917	50,773
55	4	55,0	52,402	50,670	50,093
	3	55,0	53,051	51,752	51,319
	2	55,0	53,701	52,835	52,546
	1,5	55,0	54,026	53,376	53,160
56	5,5	56,0	52,428	50,046	49,253
	4	56,0	53,402	51,670	51,093
	3	56,0	54,051	52,752	52,319
	2	56,0	54,701	53,835	53,546
	1,5	56,0	55,026	54,376	54,160
	1	56,0	55,350	54,917	54,773
58	4	58,0	55,402	53,670	53,093
	3	58,0	56,051	54,752	54,319
	2	58,0	56,701	55,835	55,546
	1,5	58,0	57,026	56,376	56,160
60	5,5	60,0	56,428	54,046	53,252
	4	60,0	57,402	55,670	55,093
	3	60,0	58,051	56,752	56,319
	2	60,0	58,701	57,835	57,546
	1,5	60,0	59,026	58,376	58,160
	1	60,0	59,350	58,917	58,773
62	4	62,0	59,402	57,670	57,093
	3	62,0	60,051	58,752	58,319
	2	62,0	60,701	59,835	59,546
	1,5	62,0	61,026	60,376	60,160
64	6	64,0	60,103	57,505	56,639
	4	64,0	61,402	59,670	59,093
	3	64,0	62,051	60,752	60,319
	2	64,0	62,701	61,835	61,546
	1,5	64,0	63,026	62,376	62,160
	1	64,0	63,350	62,917	62,773
65	4	65,0	62,402	60,670	60,093
	3	65,0	63,051	61,752	61,319
	2	65,0	63,701	62,835	62,546
	1,5	65,0	64,026	63,376	63,160
68	6	68,0	64,103	61,505	60,639
	4	68,0	64,402	63,670	63,093
	3	68,0	66,051	64,752	64,319
	2	68,0	66,701	65,835	65,546
	1,5	68,0	67,026	66,376	66,160
	1	68,0	67,350	66,917	66,773
70	6	70,0	66,103	63,505	62,639
	4	70,0	67,402	65,670	65,093
	3	70,0	68,051	66,752	66,319
	2	70,0	68,701	67,835	67,546
	1,5	70,0	69,026	68,376	68,160
72	6	72,0	68,103	65,505	64,639
	4	72,0	69,402	67,670	67,093
	3	72,0	70,051	68,752	68,319
	2	72,0	70,701	69,835	69,546
	1,5	72,0	71,026	70,376	70,160
	1	72,0	71,350	70,917	70,773
75	4	75,0	72,402	70,670	70,093
	3	75,0	73,051	71,752	71,319
	2	75,0	73,701	72,835	72,546
	1,5	75,0	74,026	73,376	73,160
76	6	76,0	72,103	69,505	68,639
	4	76,0	73,402	71,670	71,093
	3	76,0	74,051	72,752	72,319
	2	76,0	74,701	73,835	73,546
	1,5	76,0	75,026	74,376	74,160
	1	76,0	75,350	74,917	74,773
78	2	78,0	76,701	75,835	75,546
80	6	80,0	76,103	73,505	72,639
	4	80,0	77,402	75,670	75,093
	3	80,0	78,051	76,752	76,319
	2	80,0	78,701	77,835	77,546
	1,5	80,0	79,026	78,376	78,160
	1	80,0	79,350	78,917	78,773
82	2	82,0	80,701	79,835	79,546
85	6	85,0	81,103	78,505	77,639
	4	85,0	82,402	80,670	80,093
	3	85,0	83,051	81,752	81,319
	2	85,0	83,701	82,835	82,546
	1,5	85,0	84,026	83,376	83,160
90	6	90,0	86,103	83,505	82,639
	4	90,0	87,402	85,670	85,093
	3	90,0	88,051	86,752	86,319
	2	90,0	88,701	87,835	87,546
	1,5	90,0	89,026	88,376	88,160
95	6	95,0	91,103	88,505	87,639
	4	95,0	92,402	90,670	90,093
	3	95,0	93,051	91,752	91,319
	2	95,0	93,701	92,835	92,546
	1,5	95,0	94,026	93,376	93,160
10	6	100,0	96,103	93,505	92,639
	4	100,0	97,402	95,670	95,093
	3	100,0	98,051	96,752	96,319
	2	100,0	98,701	97,835	97,546
	1,5	100,0	99,026	98,376	98,160
105	6	105,0	101,103	98,505	97,639
	4	105,0	102,402	100,670	100,093
	3	105,0	103,051	101,752	101,319
	2	105,0	103,701	102,835	102,546
	1,5	105,0	104,026	103,376	103,160
110	6	110,0	106,103	103,505	102,639
	4	110,0	107,402	105,670	105,093
	3	110,0	108,051	106,752	106,319
	2	110,0	108,701	107,835	107,546
	1,5	110,0	109,026	108,376	108,160
115	6	115,0	111,103	108,505	107,639
	4	115,0	112,402	110,670	110,093
	3	115,0	113,051	111,752	111,319
	2	115,0	113,701	112,835	112,546
	1,5	115,0	114,026	113,376	113,160
120	6	120,0	116,103	113,505	112,639
	4	120,0	117,402	115,670	115,093
	3	120,0	118,051	116,752	116,319
	2	120,0	118,701	117,835	117,546
	1,5	120,0	119,026	118,376	118,160
125	8	125,0	119,804	116,340	115,185
	6	125,0	121,103	118,505	117,639
	4	125,0	122,402	120,670	120,093
	8	125,0	123,051	121,752	121,319
	2	125,0	123,701	122,835	122,546
	1,5	125,0	124,026	123,376	123,160
130	8	130,0	124,804	121,340	120,185
	6	130,0	126,103	123,505	122,639
	4	130,0	127,402	125,670	125,093
	3	130,0	128,051	126,752	126,319
	2	130,0	128,701	127,835	127,546
	1,5	130,0	129,026	128,376	128,160
135	6	135,0	131,103	128,505	127,639
	4	135,0	132,402	130,670	130,093
	3	135,0	133,051	131,752	131,319
	2	135,0	133,701	132,835	132,546
	1,5	135,0	134,026	133,376	133,160
140	8	140,0	134,804	131,340	130,185
	6	140,0	136,103	133,505	132,639
	4	140,0	537,402	135,670	135,093
	3	140,0	138,051	136,752	136,319
	2	140,0	138,701	137,835	137,546
	1,5	140,0	139,026	138,376	138,160
145	6	145,0	141,103	138,505	137,639
	4	145,0	142,402	140,670	140,093
	3	145,0	143,051	141,752	141,319
	2	145,0	143,701	142,835	142,546
	1,5	145,0	144,025	143,376	143,160
150	8	150,0	144,804	141,340	140,185
	6	150,0	146,103	143,505	142,639
	4	150,0	147,402	145,670	145,093
	3	150,0	148,051	146,752	!46,319
	2	150,0	148,701	147,835	147,546
	1,5	150,0	149,026	148,376	148,160
155	6	155,0	151,103	148,505	147,639
	4	155,0	152,402	150,670	150,093
	3	155,0	153,051	151,752	151,319
	2	155,0	153,701	152,835	152,546
160	8	160,0	154,804	151,340	150,185
	6	160,0	156,103	153,505	152,639
	4	160,0	157,402	155,670	155,093
	3	160,0	158,051	156,752	156,319
	2	160,0	158,701	157,835	157,546
165	6	165,0	161,103	158,505	157,639
	4	165,0	162,402	160,670	160,093
	3	165,0	163,051	161,752	161,319
	2	165,0	163,701	162,835	162,546
170	8	170,0	164,804	161,340	160,185
	6	170,0	166,103	163,505	162,639
	4	170,0	167,402	165,670	165,093
	3	170,0	168,051	166,752	166,319
	2	170,0	168,701	167,835	167,546
175	6	175,0	171,103	168,505	167,639
	4	175,0	172,402	170,670	170,093
	3	175,0	173,051	171,752	171,319
	2	175,0	173,701	172,835	172,546
180	8	180,0	174,804	171,340	170,185
	6	180,0	176,103	173,505	172,639
	4	180,0	177,402	175,670	175,093
	3	180,0	178,051	176,752	176,319
	2	180,0	178,701	177,835	177,546
185	6	185,0	181,103	178,605	177,639
	4	185,0	182,402	180,670	180,093
	3	185,0	183,051	181,752	181,319
	2	185,0	183,701	182,835	182,546
190	8	190,0	184,804	181,340	180,185
	6	190,0	186,103	183,505	182,639
	4	190,0	187,402	185,670	185,093
	3	190,0	188,051	186,752	186,319
	2	190,0	188,701	187,835	187,546
195	6	195,0	191,103	188,505	187,639
	4	195,0	192,402	190,670	190,093
	3	195,0	193,051	191,752	191,319
	2	195,0	193,701	192,835	192,546
200	8	200,0	194,804	191,340	190,185
	6	200,0	196,103	193,505	192,639
	4	200,0	197,402	195,670	195,093
	3	200,0	198,051	196,752	196,319
	2	200,0	198,701	197,835	197,546
205	6	205,0	201,103	198,505	197,639
	4	205,0	202,402	20,670	200,093
	3	205,0	203,051	201,752	201,319
210	8	210,0	204,804	201,340	200,185
	6	210,0	206,103	203,505	202,639
	4	210,0	207,402	205,670	205,093
	3	210,0	208,051	206,752	206,319
215	6	215,0	211,103	208,505	2,07,639
	4	215,0	212,402	210,670	210,093
	3	215,0	213,051	211,752	211,319
220	8	220,0	214,804	211,340	210,185
	6	220,0	216,103	213,505	212,639
	4	220,0	217,402	215,670	215,093
	3	220,0	218,051	216,752	216,319
225	6	225,0	221,103	218,505	217,639
	4	225,0	222,402	220,670	220,093
	3	225,0	223,051	221,752	221,319
230	8	230,0	224,804	221,340	220,185
	6	230,0	226,103	223,505	222,639
	4	230,0	227,402	225,670	225,098
	3	230,0	228,051	226,752	226,319
235	6	235,0	231,103	228,505	227,639
	4	235,0	232,402	230,670	230,093
	3	235,0	233,051	231,752	231,319
240	8	240,0	234,804	231,340	230,185
	6	240,0	236,103	233,505	232,639
	4	240,0	237,402	235,670	235,093
	3	240,0	238,051	236,752	236,319
245	6	245,0	241,103	238,505	237,639
	4	245,0	242,402	240,670	240,093
	3	245,0	243,051	241,752	241,319
250	8	250,0	244,804	241,340	240,185
	6	250,0	246,103	243,505	242,639
	4	250,0	247,402	245,670	245,093
	3	250,0	248,051	246,752	246,319
255	6	255,0	21,103	248,505	247,639
	4	255,0	252,402	250,670	250,093
	3	255,0	253,051	251,752	251,319
260	8	260,0	254,804	251,340	250,185
	6	260,0	256,103	253,505	252,639
	4	260,0	257,402	255,670	255,093
	3	260,0	258,051	256,752	256,319
265	6	265,0	261,103	258,505	257,639
	4	265,0	262,402	260,670	260,093
	3	265,0	263,051	261,752	261,319
270	8	270,0	264,804	261,340	260,185
	6	270,0	266,103	263,505	262,639
	4	270,0	267,402	265,670	265,093
	3	270,0	268,051	266,752	266,319
275	6	275,0	271,103	268,505	267,639
	4	275,0	272,402	270,670	270,093
	3	275,0	273,051	271,752	271,319
280	8	280,0	274,804	271,340	270,185
	6	280,0	276,103	273,505	272,639
	4	280,0	277,402	275,670	275,093
	3	280,0	278,051	276,752	276,319
285	6	285,0	281,103	278,505	277,639
	4	285,0	282,402	280,670	280,093
	3	285,0	283,051	281,752	281,319
290	8	290,0	284,804	281,340	280,185
	6	290,0	286,103	283,505	282,639
	4	290,0	287,402	285,670	285,093
	3	290,0	288,051	286,752	286,319
295	6	295,0	291,103	288,505	287,639
	4	295,0	292,402	290,670	290,093
	3	295,0	293,051	291,752	291,319
300	8	300,0	294,804	291,340	290,185
	6	300,0	296,103	293,505	292,639
	4	300,0	297,402	295,670	295,093
	3	300,0	298,051	296,752	296,319
310	6	310,0	306,103	303,505	302,639
	4	310,0	307,402	305,670	305,093
320	8	320,0	314,804	311,340	310,185
	6	320,0	3!6,103	313,505	312,639
	4	320,0	317,402	315,670	315,093
330	6	330,0	326,103	323,505	322,639
	4	330,0	327,402	325,670	325,093
340	8	340,0	334,804	331,340	330,185
	6	340,0	336,103	333,505	332,639
	4	340,0	337,402	335,670	335,093
350	6	350,0	346,103	343,505	342,639
	4	350,0	347,402	345,670	345,093
360	8	360,0	354,804	351,340	350,185
	6	360,0	356,103	353,505	352,639
	4	360,0	357,402	355,670	355,093
370	6	370,0	366,103	363,505	362,639
	4	370,0	367,402	365,670	365,093
380	8	380,0	374,804	371,340	370,185
	6	380,0	376,103	373,505	372,639
	4	380,0	377,402	375,670	375,093
390	6	390,0	386,103	383,505	382,639
	4	390,0	387,402	385,670	385,093
400	8	400,0	394,804	391,340	390,185
	6	400,0	396,103	393,505	392,639
	4	400,0	397,402	395,670	395,093
410	6	410,0	406,103	403,505	402,639
420	8	420,0	414,804	411,340	410,185
	6	420,0	416,103	413,505	412,639
430	6	430,0	426,103	423,505	422,639
440	8	440,0	434,804	431,340	430,185
	6	440,0	436,103	433,505	432,639
450	6	450,0	446,103	443,505	442,639
460	8	460,0	454,804	451,340	450,185
	6	460,0	456,103	453,505	452,639
470	6	470,0	466,103	463,505	462,639
480	8	480,0	474,804	471,340	470,185
	6	480,0	476,103	473,505	472,639
490	6	490,0	486,103	483,505	482,639
500	8	500,0	494,804	491,340	490,185
	6	500,0	496,103	493,505	492,639
510	6	510,0	506,103	503,505	502,639
520	8	520,0	514,804	511,340	510,185
	6	520,0	516,103	513,505	512,639
530	6	530,0	526,103	523,505	522,639
540	8	540,0	534,804	531,340	530,185
	6	540,0	536,103	533,505	532,639
550	6	550,0	546,103	543,505	542,639
560	8	560,0	554,804	551,340	550,185
	6	560,0	556,103	553,505	552,639
570	6	570,0	566,103	563,505	562,639
580	8	580,0	574,804	571,340	570,185
	6	580,0	576,103	573,505	572,639
590	6	590,0	586,103	583,505	582,639
600	8	600,0	594,804	591,340	590,185
	6	600,0	596,103	593,505	592,639

Шаг метрической резьбы: виды и назначение

СОДЕРЖАНИЕ

• Особенности метрической резьбы
• Отличия крупношаговой от мелкошаговой метрической резьбы
• Способы определения шага метрической резьбы
• Геометрические параметры метрической резьбы
• Нормативы шагов метрической резьбы

Винтовая нарезка на наружных или внутренних поверхностях изделий называется метрической резьбой. Название связано со способом измерения ее параметров в миллиметрах. Такая нарезка используется при изготовлении различных крепежных элементов, сфера применения которых зависит от шага метрической резьбы.

Шаг играет важную роль в нарезке: чем более она точная, тем более надежным будет соединение. Поэтому при выборе необходимо опираться на нормативы, установленные законодательно. Какими бывают шаги резьбы, как они отличаются и каким образом определяются, мы расскажем в нашей статье.

Особенности метрической резьбы

Резьба метрическая – это классическая крепежная резьба, главная особенность которой диаметр определенного размера и шаг.

В ее названии отражен принцип измерения в единицах метрической системы, то есть в миллиметрах. Это отражено в маркировке: обозначение содержит указание на диаметр резьбы, перед которым стоит буква М.

Также в этом виде нарезки учитывается форма профиля. Исходя из этого параметра выделяют несколько типов резьбы:

• Дюймовая.  Ее профиль представляет собой треугольник с двумя одинаковыми сторонами и с углом 55 градусов.
• Трубная. Подвид дюймовой в форме цилиндра, соответствующий ГОСТ 6357-81. Стандартный размер резьбы можно соотнести с внутренним сечением трубы либо условного отверстия.
• Трапецеидальная. Профиль, как следует из названия, выполнен в виде трапеции, у которой равны боковые стороны, а угол при основании острый. Резьба данного вида чаще всего применяется в тех случаях, когда соединения обладают подвижностью. Она передает возвратно-поступательное движение. Такая нарезка выполняется в двух видах: однозаходная или многозаходная.
• Упорная. Подвид трапецеидальной нарезки, имеющей в профиле трапецию с разными боками. Параметры резьбы должны соответствовать всем требованиям ГОСТ 10177-82.
• Прямоугольная встречается в винтах, которые используются в тяжелых эксплуатационных условиях, под большой нагрузкой и передают поступательно-вращательное движение.
• Круглая резьба. Профиль представляет собой синусоиду. Она сохраняется в идеальном виде, даже если ее часто раскручивают и закручивают. К примеру, она применяется в цоколе лампочки и называется резьбой Эдисона. Помимо этого, круглую резьбу можно встретить на шпинделях, вентилях, сантехнических крепежных элементах, арматуре.

Шаг метрической резьбы – это расстояние между двумя одинаковыми точками профиля, стандартно измеряется в миллиметрах. Но можно встретить и другие единицы – чаще это дюймы, иногда модули. Что касается последней единицы, то она рассчитывается путем деления шага в мм к числу . Также есть величина, которая называется «питч». Ее получают делением числа на шаг, выраженный в дюймах.

Ключевые достоинства метрической резьбы:

• Соединение получается прочным.
• Удобно монтировать и демонтировать.
• Бюджетность.

Метрическая резьба встречается везде, где используется крепеж либо требуется передача движения. Все подвиды такой резьбы характеризуются следующими параметрами:

• Профиль резьбы. Это выступ в разрезе, плоскость которого проходит по оси нарезки.
• Шаг резьбы — это дистанция между двумя одинаковыми точками (дном канавок, верхними частями гребней), расположенными рядом, его замеряют вдоль центра стержня крепежного элемента.
• Внешний диаметр — данный параметр определяют по наивысшим точкам гребней.
• Внутренний диаметр — это цилиндр, который вписан в углубления внешней резьбы (или в случае внутренней резьбы параметр измеряется по ее гребням).
• Ход резьбы — дистанция изменяется параллельно оси крепежного элемента между соседними вершинами, образованными одним заходом. Соответственно, для однозаходной резьбы ход равен шагу, а для многозаходной рассчитывается как произведение шага на количество заходов.
• Угол профиля резьбы измеряется между его боковыми сторонами.

Читайте также: «Технология сварки сталей»

Кроме перечисленных выше, встречаются и дополнительные характеристики, к примеру высота профиля, длина ввинчивания, количество витков. В метрической резьбе профиль имеет вид треугольников с равными сторонами. При этом величина угла профиля такой резьбы равна 60?.

Отличия крупношаговой от мелкошаговой метрической резьбы

В метрической резьбе профиль выполнен в виде треугольников с равными сторонами. В зависимости от диаметра будет определенный вид крупного шага либо множество вариантов мелкого.

В соответствии с Государственным стандартом качества 8724-81 производственные организации должны поставлять изделия со следующими видами резьбы:

1. Метрическая резьба с крупным шагом – основная, размер шага не более 68 мм.
2. Метрическая резьба с мелким шагом – размер шага выше 68 мм.

Важно учитывать тот факт, что у крупного шага будет одно значение. В случае с мелким шагом его значение может отличаться, несмотря на одинаковый диаметр стержня.

Именно метрическую резьбу с крупным шагом рекомендуется использовать в России.

Крупношаговая резьба применяется практически во всех случаях, приобрести такие изделия можно в каждом магазине строительных товаров.

Метрическую резьбу с мелким шагом используют в условиях эксплуатации с повышенными вибрационными и динамическими нагрузками, к примеру в авиастроении, при производстве машин, чтобы соединять высокоточные приборы.

Государственный стандарт качества 8724-2002 допускает, что крупный шаг можно не маркировать. Не важно, какая резьба применяется при изготовлении метиза: внутренняя или внешняя, обозначается она одинаково у гаек, болтов, винтов, а также штанг.

Читайте также: «Сварка медных проводов: разбираемся в технологии»

Стоит отметить, что мелкий шаг применяется не так часто, как стандартный.

Чем отличается мелкий шаг резьбы от крупного:

1. Прочность соединения повышается с уменьшением шага, поскольку из-за большого количества витков площадь контакта деталей увеличивается.
2. Если диаметр резьбы и длина гайки одинаковые, с мелким шагом соединение будет прочнее и устойчивее.
3. Если другие условия одинаковые, крупношаговое резьбовое соединение выдержит большую нагрузку, направленную вдоль оси, по сравнению с деталями с малым шагом.
4. За счет меньшего угла наклона профиля возникает торможение, у соединений с основным шагом, напротив, чаще происходит самооткручивание.
5. Когда сечение поверхности крепежа превышает 68 мм, у данного вида резьбы будет мелкий шаг.

Крупный шаг обычно не маркируется, обозначен будет лишь нестандартный шаг.

В каких случаях применяется мелкий шаг метрической резьбы:

• Детали с мелкошаговой резьбой используются лишь в конструкциях, подверженных вибрационным, ударным, а также динамическим и переменным нагрузкам.
• Мелкий шаг применяется в таких областях, как производство машин, авиационная промышленность, изготовление станков и судов, производство бытовых приборов.
• Делали с тонкими стенками, чтобы сделать соединение полностью герметичным.
• Регулировочные и установочные винты измерительных приспособлений, таких как микрометры.

Мы ежедневно встречаем в своей жизнедеятельности метрическую резьбу с мелким шагом, соответствующую ГОСТу, к примеру, если производим замену автомобильных дисков. На колесных дисках есть гайки и болты с таковой. Кроме того, мелкошаговая резьба используется в бытовых приборах.

Когда сечение крепежного изделия превышает 68 мм, шаг метрической резьбы будет мелкий.

Определенному диаметру всегда соответствует лишь один вариант крупного шага резьбы, но множество вариантов мелкого шага. К примеру, если сечение 10 мм, крупный шаг будет 1,5 мм, а также три варианта мелкого шага.

Читайте также: «Дуговая сварка в защитном газе: суть процесса»

Основной крупный шаг метрической резьбы не отражается в маркировке, так как его характеристики не меняются, посмотреть эти значения можно в специальной таблице.

Способы определения шага метрической резьбы

Шаг резьбы, как говорилось выше, – это дистанция между двумя выступами или витками профиля. Эта характеристика резьбового крепежа является наиболее значимой.

Узнать диаметры и шаги метрической резьбы можно в таблице либо изучив маркировку крепежного изделия.

Помимо использования информации в таблице и справочной литературе, вы можете рассчитать шаг резьбы самостоятельно. Для этого:

• Сравните резьбу на нескольких изделиях: чтобы получить нужное значение, сопоставьте параметры.
• Воспользуйтесь резьбовым калибром, чтобы определить шаг. Это специальный инструмент для выполнения измерений и определения ключевых параметров резьбы. С помощью калибра-пробки получится определить практически все характеристики резьбового профиля, к примеру его диаметр, параметры профиля, размер шага.
• Когда ввинчивание наружной резьбы во внутреннюю происходит просто, а сопротивление отсутствует, получится рассчитать шаг внешнего профиля.
• Выполните замеры, используя штангенциркуль, чтобы выяснить длину резьбы, а затем поделите полученную цифру на количество витков.

Поле допуска – очередная характеристика, которую необходимо брать в расчет. Данный параметр представляет собой наибольшую длину сопряжения сторон профилей резьбы определенного типа крепежа, к примеру винта либо гайки.

Читайте также: «Размеры дюймовой резьбы»

Поле допуска бывает трех видов. Когда у изделия первое поле допуска, оно считается сверхнадежным крепежным элементом, его можно использовать в тех сферах, где нужны повышенная точность и прочная фиксация.

Стандартные шаги метрической резьбы, которые применяются в большинстве ситуаций, относятся ко второму классу.

Третий класс допусков предназначен для тех случаев, где не важна точность соединения резьбы.

Геометрические параметры метрической резьбы

Маркировка метрической резьбы и обозначения шага содержит в себе следующую информацию:

• М – метрическая резьба.
• Диаметр (единицы измерения мм).
• Размер мелкого шага (также измеряется в мм).
• Направление хода (левосторонняя либо правосторонняя резьба).
• Обозначение хода, если резьба многозаходная.

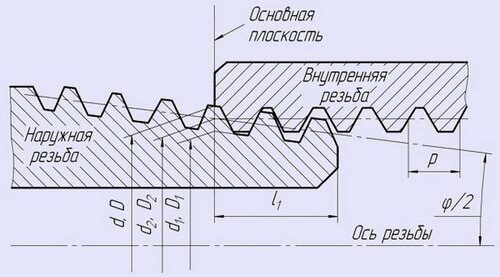

Одна из характеристик нарезки – геометрические параметры. Они описывают основные элементы резьбы:

• Номинальный диаметр. Для его обозначения используются литеры D и d: D – для стандартного диаметра наружной резьбы, а d – для внутренней.
• Средний диаметр маркируется литерами D2 и d2 в зависимости от того, где он расположен – внутри или снаружи.
• Внутренний диаметр маркируется литерами D1 и d1, все зависит от внешнего или внутреннего месторасположения резьбы. Значение внутреннего диаметра надо знать при расчете напряжения, которые создаются в болте.

От шага метрической резьбы зависит дистанция между вершинами либо впадинами резьбовых витков, расположенных рядом друг с другом.

Читайте также: «Нарезание наружной резьбы»

Если диаметр идентичен, то это будет основной шаг. Но встречаются и детали, у которых геометрические характеристики уменьшаются по мере продвижения по оси элемента. Чтобы обозначить этот параметр, применяют литеру P.

Ход резьбы – это дистанция между соседними гребнями витков, сформированными одним заходом.

При этом ход резьбы, созданной в одной винтовой плоскости (однозаходный), точно такой же, как и ее шаг.

Также параметр, соответствующий ходу, определяет то значение, на которое резьбовое соединение может перемещаться линейно за один полный оборот.

Читайте также: «Трапециевидная резьба»

Высота треугольника – это характеристика, непосредственно связанная с профилем нарезки, она маркируется литерой Н.

Нормативы шагов метрической резьбы

ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» отражает нормы, регулирующие ключевые свойства, размер шага и диаметр метрической резьбы, а также иные параметры.  Этот ГОСТ аналогичен стандарту ISO 261-98, действующему во всем мире. Его приняли в 2002 г., затем требования ISO обновлялись.

По стандартам вышеуказанного документа, на поверхностях с сечением 1–68 мм допускается шаг резьбы крупный либо мелкий. Содержание этого норматива практически ничем не отличается от международного стандарта качества, за исключением того, что ISO допускает разброс значений диаметра от 1 до 300 мм. Причем после обновления этого стандарта диапазон расширился: от 0,25 до 600 мм.

Последняя редакция ГОСТа, действующая на сегодня, датируется 2004 г. Она устанавливает нормативные характеристики шагов метрической резьбы в значениях от 0,075 до 8 мм.

Выбирая крепеж, прежде всего обращайте внимание именно на тип резьбы. В нашей стране используются элементы, обладающие крупным шагом.

Мелкошаговый крепеж подходит для механизмов, не являющихся экспериментальными и на которые воздействует вибрационная и переменная динамическая нагрузка. Так, изделия с мелким шагом подходят для производства автомобилей, судов, станков, бытовой техники, электроприборов.

Читайте также: «Размеры дюймовой резьбы»

В строительной области чаще всего применяется крупношаговый крепеж. Когда возникает необходимость определить, какие болты следует приобрести для конкретной задачи, надо воспользоваться специальной формулой или ПО.

Кроме того, рассчитать характеристики крепежных элементов можно на сайте строительной компании. Также есть разные online-калькуляторы, используя которые, можно рассчитать искомое значение с учетом имеющихся данных.

Шаг метрической резьбы

Оцените, пожалуйста, статью

12345

Всего оценок: 1, Средняя: 5

таблица размеров и стандартный шаг метрических резьб

Распечатать

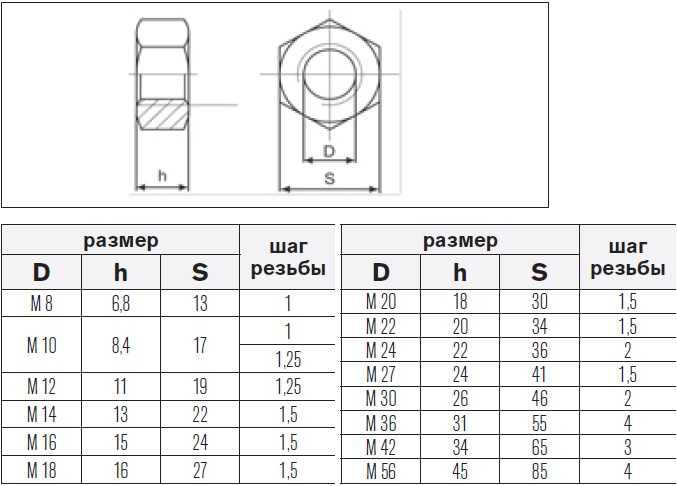

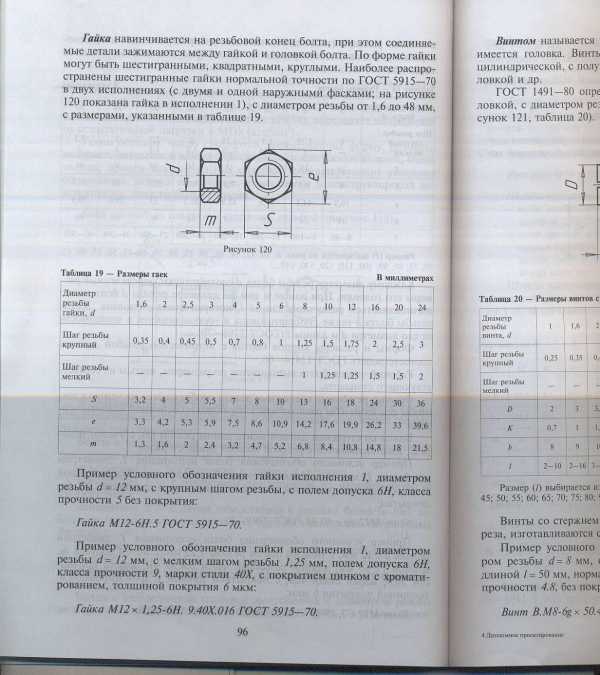

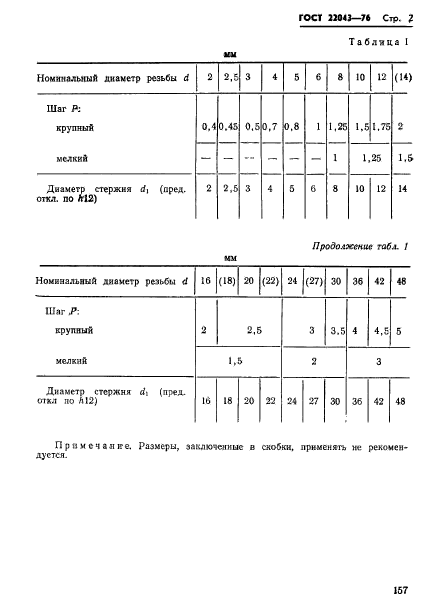

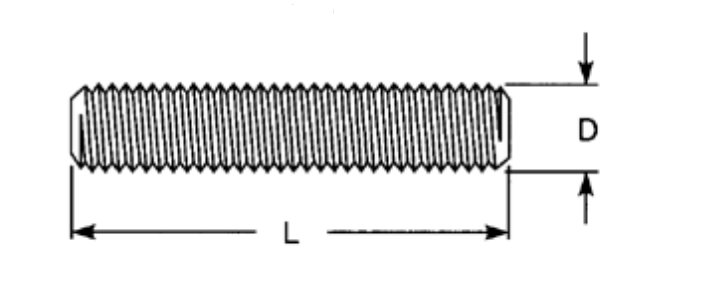

Таблица болтов с шагом резьбы для болтов, гаек, винтов и резьбовых шпилек.

Как определить размер резьбы без резьбомера, читайте в нашей специальной статье.

Диаметр резьбы	Шаг резьбы, мм
	Шаг основной резьбы, мм / Диаметр отверстия под резьбу, мм	Шаг мелкой резьбы, мм / Диаметр отверстия под резьбу, мм
		Мелкая	Мелкая 2	Супермелкая
М 1	0. 25 / 0.75	(0.2) / 0.8	—	—
М 1.2	0.25 / 0.95	(0.2) / 1	—	—
M 1.4	0.3 / 0.9	(0.2) / 1.2	—	—
M 1.6	0.35 / 1.2	(0.2) / 1.4	—	—
M 1.8	0.35 / 1.5	(0.2) / 1.6	—	—
M 2	0.4 / 1.6	(0.25) / 1.75	—	—
M 2.2	0.45 / 1.75	(0.25) / 1.95	—	—
M 2.5	0.45 / 2.05	(0.35) / 2.15	—	—
M 3	0.5 / 2.5	(0.35) / 2.65	—	—
M 3.5	0.6 / 2.9	(0.35) / 3.15	—	—
M 4	0.7 / 3.3	0.5 / 3.5	—	—
M 4.5	0.7 / 3.8	—	—	—
M 5	0. 8 / 4.2	0.5 / 4.5	—	—
M 5.5	—	(0.5) / 4.5	—	—
M 6	1 / 5	0.75 / 5.2	0.5 / 5.5	—
M 7	1 / 6	(0.75) / 6.2	0.5 / 6.5	—
M 8	1.25 / 6.7	1 / 7	0.75 / 7.2	0.5 / 7.5
M 9	1.25 / 7.7	1 / 7.95	0.75 / 8.2	0.5 / 8.5
M 10	1.5 / 8.5	1.25 / 8.7	1 / 9	0.75 / 9.2
M 12	1.75 / 10.2	1.5 / 10.5	1.25 / 10.7	1 / 11
M 14	2 / 12	1.5 / 12.5	1.25 / 12.6	1 / 13
M 15	—	1.5 / 13.4	1 / 13.95	—
M 16	2 / 14	1.5 / 14.5	—	1 / 15
M 18	2.5 / 15. 4	2 / 16	1.25 / 16.6	1 / 17
M 20	2.5 / 17.4	2 / 18	1.25 / 18.6	1 / 19
M 22	2.5 / 19.4	2 / 20	1.5 / 20.5	1 / 21
M 24	3 / 20.9	2 / 22	1.5 / 22.5	1 / 23
M 27	3 / 23.9	2 / 25	1.5 / 25.5	(1) / 26
M 30	3.5 / 26.4	2 / 28	1.5 / 28.5	(1) / 29
M 33	3.5 / 29.4	2 / 31	1.5 / 31.5	—
M 36	4 / 31.9	3 / 33	2 / 34	1.5 / 34.5
M 39	4 / 34.9	3(4) / 35.9	2 / 37	1.5 / 37.5
M 42	4.5 / 37.4	3(4) / 37.9	2 / 40	1.5 / 40.5
M 45	4.5 / 40.4	3(4) / 40.9	2 / 43	1. 5 / 43.5
M 48	5 / 42.8	3 / 44.9	2 / 46	1.5 / 46.5
M 52	5 / 46.8	(4)3 / 48.9	2 / 50	1.5 / 50.5
M 56	5.5 / 50.4	4 / 51.9	3(2) / 53	1.5 / 54.5
M 60	5.5 / 64.4	4 / 55.8	3(2) / 67	1.5 / 58
M 64	6 / 57.8	4 / 59.8	3 / 61	2(1.5) / 62
M 68	6 / 61.8	4 / 63.8	3 / 65	2(1.5) / 66

Буква «М» около диаметра резьбы дает нам знать, что резьба метрическая, т.е. не дюймовая, а именно метрическая

Метрический шаг резьбы

Метрический шаг резьбы — расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы. Это один из ключевых параметров резьбового изделия, наряду с диаметрами (номинальным, внутренним, наружным), направлением вращения, типом профиля, количеством ходов. В ГОСТ 8724-2002 указано соответствие этих характеристик в диапазоне диаметров от 0,25 до 600 мм и шагов от 0,075 до 8 мм.

В соответствии с нормативным документом предприятиями-производителями может выпускаться крепеж с 2-мя типами шагов метрической резьбы — мелким и крупным. Для одного размера крепежного изделия стандартом определен только один крупный и несколько мелких шагов резьбы. Для крепежа номинальным диаметром менее 1 мм в соответствии с ГОСТом установлен только крупный, от 1 мм до 64 мм — крупный и мелкий, от 72 мм до 600 мм — только мелкий.

Применение мелкого шага резьбы, отличия от стандартного

Метрическая резьба распространена на производстве в России. Мелкий шаг используется реже, чем основной (стандартный).

Кратко коснемся основных понятий в резьбе:

• Профиль — рисунок «гребенки», которая проходит вдоль оси крепежа.
• Шаг резьбы — расстояние между двумя соседними вершинами, замеренное вдоль оси стержня элемента крепежа.
• Наружный диаметр — измеряется по верхним точкам профиля.
• Внутренний диаметр — размер вписанного цилиндра в углубления наружной резьбы, либо по точкам вершин внутренней.
• Ход — расстояние от одной вершины профиля до другой в проекции на ось крепежа.
• Угол профиля — угол между боковыми сторонами профиля.

В метрической резьбе профиль состоит из равносторонних треугольников. Каждому диаметру соответствует один вариант крупного шага, и несколько вариантов мелкого.

Отличие мелкого шага резьбы от крупного:

1. Чем мельче шаг, тем прочнее соединение из-за большей площади соприкосновения поверхностей (больше витков).
2. При одинаковом диаметре резьбы и длине гайки можно получить более прочное и устойчивое соединение.
3. При прочих равных условиях резьбовое соединение с крупным шагом выдерживает большее осевое усилие, чем с малым.
4. Благодаря меньшему углу подъема происходит «самоторможение», в отличие от соединений с основным шагом, которые больше склонны к «самооткручиванию».
5. При диаметре поверхности крепежного элемента свыше 68 мм метрическая резьба может иметь только мелкий шаг.
6. В маркировке крепежа крупный шаг обычно опускается, а нестандартный – указывается.

Применение мелкой резьбы:

• Крепежи с нестандартными шагами применяются в основном в соединениях, где возможны вибрация, ударные, динамические переменные нагрузки.
• Сферы: автомобилестроение, авиационная промышленность, станко- и судостроение, бытовая техника.
• Тонкостенные детали для обеспечения герметичности соединения.
• Регулировочные и установочные винты измерительного инструмента (микрометры и пр.).

В повседневной жизни мы часто сталкиваемся с мелкой резьбой. Например, когда меняем колесные диски на автомобиле. На гайках и болтах в этом узле нарезана именно такая резьба. В бытовой технике также часто используется нестандартный шаг резьбы.

Как определить резьба с каким шагом перед вами?

1. Проще всего измерить ее резьбовым шаблоном или калибром.
2. Измерьте штангенциркулем ход в миллиметрах и разделите полученное значение на количество витков.
3. Сопоставьте известную вам резьбу с искомым значением, сравнивая различные изделия.

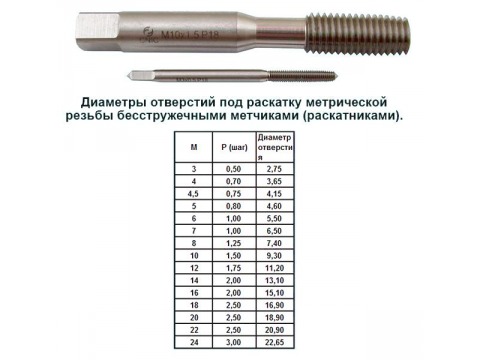

Пример маркировки метчика со стандартным и мелким шагом:

• Метчик М10х0.75 (метрическая резьба М10, шаг мелкий 0.75).
• Метчик М10х1 (метр. резьба М10, шаг мелкий 1).
• Метчик М10х1.25 (метр. резьба М10, шаг мелкий 1.25).
• Метчик М10х1.5 (метр. резьба М10, шаг крупный 1.5).

Как видите, у метчиков М10 основной шаг один – 1.5 мм. А для мелкой резьбы – три варианта – 0.75, 1.0 и 1.25.

Геометрические размеры

От перечисленных выше параметров зависят эксплуатационные характеристики. От всех трех диаметров зависит то, какое отверстие нужно делать с помощью сверла при работе с метчиком. От шага и хода – насколько прочно будет происходить завинчивание, чем больше витков, и чем они чаще, тем лучше. Такая работа является более тонкой, поэтому выполнить ее в домашних условиях фактически невозможно, только на специальном оборудовании.

От того, насколько глубокие канавки, зависит прочность соединения. Здесь тоже есть ограничения. Если болтик будет выполнен в миниатюре, то слишком сильный перепад между углублениями и гребнями делать нельзя, это повышает хрупкость.

Угол профиля определяет то, насколько хорошо будет входить передняя часть метчика в материал. Ведь не так просто начать вращения, к тому же сделать это достаточно ровно, без перекосов. Чем мягче материал (например, медь или алюминий), тем лучше происходит вкручивание. Очень важна соразмерность двух элементов, которые приходят во взаимодействие.

Стандартные (основные) шаги метрической резьбы − Таблица

Ниже представлена таблица с основными шагами и диаметрами метрической резьбы:

Шаг резьбы, P, мм	Диаметры резьбы			Высота профиля, h, мм
	Наружный, d, мм	Средний, d2, мм	Внутренний, d1, мм
0,25	1	0,838	0,730	0,135
0,25	1,1	0,938	0,830	0,135
0,25	1,2	1,038	0,930	0,135
0,30	1,4	1,205	1,075	0,162
0,35	1,6	1,373	1,221	0,189
0,35	1,8	1,573	1,421	0,189
0,40	2	1,740	1,567	0,216
0,45	2,2	1,908	1,713	0,243
0,45	2,5	2,208	2,013	0,243
0,50	3	2,675	2,459	0,270
0,60	3,5	3,110	2,850	0,325
0,70	4	3,546	3,242	0,379
0,75	4,5	4,013	3,688	0,406
0,80	5	4,480	4,134	0,433
1	6	5,350	4,918	0,541
1	7	6,350	5,918	0,541
1,25	8	7,188	6,647	0,676
1,25	9	8,188	7,647	0,676
1,5	10	9,026	8,376	0,812
1,5	11	10,026	9,376	0,812
1,75	12	10,863	10,106	0,947
2	14	12,701	11,835	1,082
2	16	14,701	13,835	1,082
2,5	18	16,376	15,294	1,353
2,5	20	18,376	17,294	1,353
2,5	22	20,376	19,294	1,353
3	24	22,051	20,752	1,624
3	27	25,051	23,752	1,624
3,5	30	27,727	26,211	1,894
3,5	33	30,727	29,211	1,894
4	36	33,402	31,670	2,165
4	39	36,402	34,670	2,165
4,5	42	39,077	37,129	2,435
4,5	45	42,077	40,129	2,435
5	48	44,752	42,587	2,706
5	52	48,752	46,587	2,706
5,5	56	52,428	50,046	2,977
5,5	60	56,428	54,046	2,977
6	64	60,103	57,505	3,247
6	68	64,103	61,505	3,247

Поля допусков

Для ряда производственных циклов важно максимальное соответствие соединяемых деталей. Такие значения называются точными. Это приводит к:

• повышенной герметичности – никаких лишних зазоров;
• прочность;
• отсутствие вибраций.

Изготовление происходит исключительно на станках для металлообработки, которые основаны на дистанционном пульте управления. Здесь оператор не отвечает за процесс, а только заносит проект, разработанный с помощью автоматизированной программы для проектирования, в компьютер. Инструменты с высокой точностью до 0,001 мм вытачивают зубцы.

Второй стандартный размер точности метрических резьб – это средний. Он является нормой, применяется наиболее часто. Именно к этой категории относится крепеж, который поставляется на прилавки строительных магазинах. Изготовление – машинное, но с применением ручной установки и закрепления детали, направления сверла и пр.

Третий класс – грубый. К нему можно причислить нарезки, которые производятся умельцами в домашних условиях. Часто не имеют трехслойной обработки, во многих случаях концы витков обломаны или готовы к тому, чтобы крошиться.

Мелкие шаги метрической резьбы – Таблица

Шаг резьбы, P, мм	Диаметры резьбы			Высота профиля, h, мм
	Наружный, d, мм	Средний, d2, мм	Внутренний, d1, мм
0,2	1	0,870	0,783	0,108
	1,1	0,970	0,883
	1,2	1,070	0,983
	1,4	1,270	1,183
	1,6	1,470	1,383
	1,8	1,670	1,583
0,25	2	1,838	1,730	0,135
	2,2	2,038	1,930
0,35	2,5	2,273	2,121	0,189
	3	2,773	2,621
	3,5	3,273	3,121
0,5	4	3,675	3,459	0,270
	4,5	4,175	3,959
	5	4,675	4,459
	5,5	5,175	4,959
	6	5,675	5,459
	7	6,675	6,459
	8	7,675	7,459
	9	8,675	8,459
	10	9,675	9,459
	11	10,675	10,459
	12	11,675	11,459
	14	13,675	13,459
	16	15,675	15,459
	18	17,675	17,459
	20	19,675	19,459
	22	21,675	21,459
0,75	6	5,513	5,188	0,406
	7	6,513	6,188
	8	7,513	7,188
	9	8,513	8,188
	10	9,513	9,188
	11	10,513	10,188
	12	11,513	11,188
	14	13,513	13,188
	16	15,513	15,188
	18	17,513	17,188
	20	19,513	19,188
	22	21,513	21,188
	24	23,513	23,188
	27	26,513	26,188
	30	29,513	29,188
	33	32,513	32,188
1	8	7,350	6,918	0,541
	9	8,350	7,918
	10	9,350	8,918
	11	10,350	9,918
	12	11,350	10,918
	14	13,350	12,918
	15	14,350	13,918
	16	15,350	14,918
	17	16,350	15,918
	18	17,350	16,918
	20	19,350	18,918
	22	21,350	20,918
	24	23,350	22,918
	25	24,350	23,918
	27	26,350	25,918
	28	27,350	26,918
	30	29,350	28,918
	33	32,350	31,918
	36	35,350	34,918
	39	38,350	37,918
	42	41,350	40,918
	45	44,350	43,918
	48	47,350	46,918
	52	51,350	50,918
	56	55,350	54,918
	60	59,350	58,918
	64	63,350	62,918
	68	67,350	66,918
	72	71,350	70,918
	76	75,350	74,918
	80	79,350	78,918
1,25	10	9,188	8,647	0,676
	12	11,188	10,647
	14	13,188	12,647
1,5	12	11,026	10,376	0,812
	14	13,026	12,376
	15	14,026	13,376
	16	15,026	14,376
	17	16,026	15,376
	18	17,026	16,376
	20	19,026	18,376
	22	21,026	20,376
	24	23,026	22,376
	25	24,026	23,376
	26	25,026	24,376
	27	26,026	25,376
	28	27,026	26,376
	30	29,026	28,376
	32	31,026	30,376
	33	32,026	31,376
	35	34,026	33,376
	36	35,026	34,376
	38	37,026	36,376
	39	38,026	37,376
	40	39,026	38,376
	42	41,026	40,376
	45	44,026	43,376
	48	47,026	46,376
	50	49,026	48,376
	52	51,026	50,376
	55	54,026	53,376
	56	55,026	54,376
	58	57,026	56,376
	60	59,026	58,376
	62	61,026	60,376
	64	63,026	62,376
	65	64,026	63,376
	68	67,026	66,376
	70	69,026	68,376
	72	71,026	70,376
	75	74,026	73,376
	76	75,026	74,376
	80	79,026	78,376
	85	84,026	83,376
	90	89,026	88,376
	95	94,026	93,376
	100	99,026	98,376
	105	104,026	103,376
	110	109,026	108,376
	115	114,026	113,376
	120	119,026	118,376
	125	124,026	123,376
	130	129,026	128,376
	135	134,026	133,376
	140	139,026	138,376
	145	144,026	143,376
	150	149,026	148,376

2	18	16,701	15,835	1,082
	20	18,701	17,835
	22	20,701	19,835
	24	22,701	21,835
	25	23,701	22,835
	27	25,701	24,835
	28	26,701	25,835
	30	28,701	27,835
	32	30,701	29,835
	33	31,701	30,835
	36	34,701	33,835
	39	37,701	36,835
	40	38,701	37,835
	42	40,701	39,835
	45	43,701	42,835
	48	46,701	45,835
	50	48,701	47,835
	52	50,701	49,835
	55	53,701	52,835
	56	54,701	53,835
	58	56,701	55,835
	60	58,701	57,835
	62	60,701	59,835
	64	62,701	61,835
	65	63,701	62,835
	68	66,701	65,835
	70	68,701	67,835
	72	70,701	69,835
	75	73,701	72,835
	76	74,701	73,835
	78	76,701	75,835
	80	78,701	77,835
	82	80,701	79,835
	85	83,701	82,835
	90	88,701	87,835
	95	93,701	92,835
	100	98,701	97,835
	105	103,701	102,835
	110	108,701	107,835
	115	113,701	112,835
	120	118,701	117,835
	125	123,701	122,835
	130	128,701	127,835
	135	133,701	132,835
	140	138,701	137,835
	145	143,701	142,835
	150	148,701	147,835
	155	153,701	152,835
	160	158,701	157,835
	165	163,701	162,835
	170	168,701	167,835
	175	173,701	172,835
	180	178,701	177,835
	185	183,701	182,835
	190	188,701	187,835
	195	193,701	192,835
	200	198,701	197,835
3	30	28,051	26,752	1,624
	33	31,051	29,752
	36	34,051	32,752
	39	37,051	35,752
	40	38,051	36,752
	42	40,051	38,752
	45	43,051	41,752
	48	46,051	44,752
	50	48,051	46,752
	52	50,051	48,752
	55	53,051	51,752
	56	54,051	52,752
	58	56,051	54,752
	60	58,051	56,752
	62	60,051	58,752
	64	62,051	60,752
	65	63,051	61,752
	68	66,051	64,752
	70	68,051	66,752
	72	70,051	68,752
	75	73,051	71,752
	76	74,051	72,752
	80	78,051	76,752
	85	83,051	81,752
	90	88,051	86,752
	95	93,051	91,752
	100	98,051	96,752
	105	103,051	101,752
	110	108,051	106,752
	115	113,051	111,752
	120	118,051	116,752
	125	123,051	121,752
	130	128,051	126,752
	135	133,051	131,752
	140	138,051	136,752
	145	143,051	141,752
	150	148,051	146,752
	155	153,051	151,752
	160	158,051	156,752
	165	163,051	161,752
	170	168,051	166,752
	175	173,051	171,752
	180	178,051	176,752
	185	183,051	181,752
	190	188,051	186,752
	195	193,051	191,752
	200	198,051	196,752
	205	203,051	201,752

	210	208,051	206,752	1,624
	215	213,051	211,752
	220	218,051	216,752
	225	223,051	221,752
	230	228,051	226,752
	235	233,051	231,752
	240	238,051	236,752
	245	243,051	241,752
	250	248,051	246,752
	255	253,051	251,752
	260	258,051	256,752
	265	263,051	261,752
	270	268,051	266,752
	275	273,051	271,752
	280	278,051	276,752
	285	283,051	281,752
	290	288,051	286,752
	295	293,051	291,752
	300	298,051	296,752

4	42	39,402	37,670	2,165
	45	42,402	40,670
	48	45,402	43,670
	52	49,402	47,670
	55	52,402	50,670
	56	53,402	51,670
	58	55,402	53,670
	60	57,402	55,670
	62	59,402	57,670
	64	61,402	59,670
	65	62,402	60,670
	68	65,402	63,670
	70	67,402	65,670
	72	69,402	67,670
	75	72,402	70,670
	76	73,402	71,670
	80	77,402	75,670
	85	82,402	80,670
	90	87,402	85,670
	95	92,402	90,670
	100	97,402	95,670
	105	102,402	100,670
	110	107,402	105,670
	115	112,402	110,670
	120	117,402	115,670
	125	122,402	120,670
	130	127,402	125,670
	135	132,402	130,670
	140	137,402	135,670
	145	142,402	140,670
	150	147,402	145,670
	155	152,402	150,670
	160	157,402	155,670
	165	162,402	160,670
	170	167,402	165,670
	175	172,402	170,670
	180	177,402	175,670
	185	182,402	180,670
	190	187,402	185,670
	195	192,402	190,670
	200	197,402	195,670
	205	202,402	200,670
	210	207,402	205,670
	215	212,402	210,670

4	220	217,402	215,670		2,165
	225	222,402	220,670
	230	227,402	225,670
	235	232,402	230,670
	240	237,402	235,670
	245	242,402	240,670
	250	247,402	245,670
	255	252,402	250,670
	260	257,402	255,670
	265	262,402	260,670
	270	267,402	265,670
	275	272,402	270,670
	280	277,402	275,670
	285	282,402	280,670
	290	287,402	285,670
	295	292,402	290,670
	300	297,402	295,670
	310	307,402	305,670
	320	317,402	315,670
	330	327,402	325,670
	340	337,402	335,670
	350	347,402	345,670
	360	357,402	355,670
	370	367,402	365,670
	380	377,402	375,670
	390	387,402	385,670
	400	397,402	395,670

6	70	66,103	63,505	3,247
	72	69,103	66,505
	76	73,103	70,505
	80	77,103	74,505
	85	82,103	79,505
	90	87,103	84,505
	95	92,103	89,505
	100	97,103	94,505
	105	102,103	99,505
	110	107,103	104,505
	115	112,103	109,505
	120	117,103	114,505
	125	122,103	119,505
	130	127,103	124,505
	135	132,103	129,505
	140	137,103	134,505
	145	142,103	139,505
	150	147,103	144,505
	155	152,103	149,505
	160	157,103	154,505
	165	162,103	159,505
	170	167,103	164,505
	175	172,103	169,505
	180	177,103	174,505
	185	182,103	179,505
	190	187,103	184,505
	195	192,103	189,505
	200	197,103	194,505
	205	202,103	199,505
	210	207,103	204,505
	215	212,103	209,505
	220	217,103	214,505
	225	222,103	219,505
	230	227,103	224,505
	235	232,103	229,505
	240	237,103	264,505
	245	242,103	239,505
	250	247,103	244,505
	255	252,103	249,505
	260	257,103	254,505
	265	262,103	259,505
	270	267,103	264,505
	275	272,103	269,505
	280	277,103	274,505
	285	282,103	279,505
	290	287,103	284,505
	295	292,103	289,505
	300	297,103	294,505
	310	307,103	304,505
	320	317,103	314,505
	330	327,103	324,505
	340	337,103	334,505
	350	347,103	344,505
	360	357,103	354,505
	370	367,103	364,505
	380	377,103	374,505
	390	387,103	384,505
	400	397,103	394,505
	410	407,103	404,505
	420	417,103	414,505
	430	427,103	424,505
	440	437,103	434,505
	450	447,103	444,505
	460	457,103	454,505
470	467,103	464,505
480	477,103	474,505
490	487,103	484,505
500	497,103	494,505
510	507,103	504,505
520	517,103	514,505
530	527,103	524,505
540	537,103	534,505
550	547,103	544,505
560	557,103	554,505
570	567,103	564,505
580	577,103	574,505
590	587,103	584,505
600	597,103	594,505

Шаги метрической резьбы ГОСТ 8724-2002

ГОСТ 8724-2002 − государственный стандарт, содержащий нормы, определяющие требуемые параметры метрической резьбы, в том числе шаг и диаметр. Принят в 2002 году, с последующими редакциями, как аналог международного стандарта ISO 261-98. Текст ГОСТа практически идентичен тексту международного, только диапазон ISO колеблется от 1 до 300 мм. Новая редакция расширила диапазон от 0,25 до 600 мм.

Последняя редакция текста произошла в 2004 году и является действительной на сегодняшний день. Стандарт устанавливает нормативное значение шагов метрической резьбе в диапазоне от 0,075 до 8 мм.

Скачать ГОСТ 8724-2002 в формате PDF можно по ссылке.

О том, как выбрать сверло под конкретный метчик, читайте в этой статье блога.

Правила обозначения

В маркировке присутствует несколько параметров. Каждый из них находит буквенное или числовое отображение. Если такого набора нет на торце изделия (плашки и метчика, готовых металлических крепежей), то, возможно, это подделка. Что обозначается:

• Уровень допуска, то есть точность соответствия заявленным размерам.
• Тип. Для метрической – буква М. Для остальных вариантов другие маркировки, например для цилиндрической – G.
• Внутренний диаметр. Шаг не указывается, так как согласно стандартам все конструкции имеют аналогичный ход, если обладают одинаковым сечением.

Также есть обозначение длины свинчивания. Она может быть:

• N – средней.
• S – мелкой.
• L – крупной.

Все вышеперечисленное указывается как на чертеже при проектировании и изготовлении изделий, так и уже в момент производства – обычно применяется метод гравировки. Он наиболее долговечный, а при попытке сэкономить используется краска.

Высота и шаг резьбы. Резьбов

Резьба метрическая Профиль резьбы установлен ГОСТ 9150-81 и представляет собой треугольник с углом при вершине 60о. Это основной вид крепежной резьбы. Предназначен для соединения деталей непосредственно друг с другом или с помощью стандартных изделий, имеющих метрическую резьбу, – болтов, винтов, шпилек, гаек. Основные ее элементы и параметры задаются в миллиметрах (ГОСТ 24705-81). Согласно ГОСТ 8724-81 метрические резьбы выполняются с крупным и мелким шагом на поверхностях диаметром от 1 до 68 мм, свыше 68 мм резьба имеет только мелкий шаг, причем мелкий шаг резьбы может быть разным для одного и того же диаметра, а крупный имеет только одно значение. Крупный шаг в условном обозначении резьбы не указывается. Так, для резьбы диаметром 10 мм крупный шаг резьбы равен 1,5 мм, мелкий — 1,25; 1; 0,75; 0,5 мм. Резьба трубная цилиндрическая Примеры условного обозначения: М18-6g резьба метрическая наружная, номинальный диаметр 18 мм, шаг крупный, поле допуска резьбы 6g; М18х0,5-6g то же, шаг мелкий Р=0,5; М18LH-6g то же, но левая; М18-6Н резьба метрическая внутренняя, номинальный диаметр 18 мм, шаг крупный, поле допуска резьбы 6Н. В настоящее время нет стандарта, который регламентирует основные размеры дюймовой резьбы. Ранее существовавший ОСТ НКТП 1260 отменен, и применение дюймовой резьбы в новых разработках не допускается. Резьба треугольного профиля с углом при вершине 55о. Резьба трапецеидальная Резьба трубная цилиндрическая В соответствии с ГОСТ 6367–81 трубная цилиндрическая резьба имеет профиль дюймовой резьбы, т.е. равнобедренный треугольник с углом при вершине, равным 55°. Резьба стандартизована для диаметров от 1/16″ до 6″ при числе шагов z от 28 до 11. Номинальный размер резьбы условно отнесен к внутреннему диаметру трубы (к величине условного прохода). Так, резьба с номинальным диаметром 1 мм имеет диаметр условного прохода 25 мм, а наружный диаметр 33,249 мм. Примеры условного обозначения: G11/2-А резьба трубная цилиндрическая, 11/2 условный проход в дюймах, класс точности А; G11/2LH-B-40 то же, но левая, класс точности В, длина свинчивания 40 мм. Резьба упорная Резьба с профилем в виде равнобочной трапеции с углом 30о. Применяется для передачи возвратно-поступательного движения или вращения в тяжело нагруженных подвижных резьбовых соединениях. Часто используется при изготовлении ходовых винтов, согласно ГОСТ 24738-81 выполняется на поверхностях диаметром от 8 до 640 мм. Трапецеидальная резьба может быть однозаходной (ГОСТ 24738-81, ГОСТ 24737-81) и многозаходной (ГОСТ 24739-81). ГОСТ 9484-81 устанавливает профиль трапецеидальной резьбы. Пример условного обозначения: Tr40х6 — трапецеидальная однозаходная резьба с наружным диаметром 40 мм, шагом 6 мм. Резьба с профилем в виде неравнобочной трапеции с углом рабочей стороны 3о и нерабочей — 30о. Упорная резьба, как и трапецеидальная, может быть однозаходной и многозаходной. Выполняется на поверхностях диаметром от 10 до 640 мм (ГОСТ 10177-82). Применяется для передачи больших усилий, действующих в одном направлении: в домкратах, прессах и т.д. Резьба прямоугольная Пример условного обозначения: S80х10 — упорная однозаходная резьба с наружным диаметром 80 мм, шагом 10 мм; S80х20(P10) — упорная многозаходная резьба с наружным диаметром 80 мм, величиной хода 20 мм, шагом 10 мм. Эта резьба имеет прямоугольный (или квадратный) нестандартный профиль, поэтому все ее размеры указываются на чертеже. Применяется для передачи движения тяжело нагруженных подвижных резьбовых соединений. Обычно выполняется на грузовых и ходовых винтах. Резьба круглая Резьба с круглым профилем (ГОСТ 9484-81) обладает сравнительно большим сроком службы и повышенным сопротивлением при значительных нагрузках. Применяется при изготовлении часто свинчиваемых соединений (шпиндели, вентили и т.д.), работающих в загрязненной среде, а также тонкостенных деталей с накатанной или штампованной резьбой (цоколь электролампы и т. д.). Пример условного обозначения: Rd16 — круглая резьба с наружным диаметром 16 мм. Если круглая резьба применяется в соединениях санитарно-технической арматуры, то ее обозначение будет следующим: Кр12х2,54 (ГОСТ 13536-68). Источник: ng.sibstrin.ru

Гайка шестигранная высокопрочная кл. пр. 10 мелкий шаг DIN934

+ Смотреть все

Гайка шестигранная высокопрочная с мелким шагом резьбы представляет собой деталь с внутренней резьбой, которая вместе с винтом или болтом составляет винтовую пару. Гайки используются для крепления и соединения узлов и устройств наряду с винтами, болтами, резьбовой шпилькой. Параметры отвечают отечественным ГОСТам 5915 и 5927, используется для создания неподвижных металлических конструкций различного назначения. Гайка шестигранная DIN 934 может иметь различные классы прочности, резьба метрическая, шаг резьбы мелкий или крупный. Номинальные размеры по диаметру резьбы и линейным параметрам шестигранника регулируются действующими нормативными актами. Предназначены, в основном, для крепежа элементов трубопровода, механизмов, строительных конструкций.

Применение: в строительстве, машиностроении, энергетической отрасли, мебельном производстве. Материал: сталь. bsp;

Покрытие: оксидирование, фосфатирование, гальваническое цинкование.





  Аналоги (ISO, DIN, EN ISO):

Стандарт	Наименование	Примечание	Отличие от DIN 934
EN ISO 4032	Гайка шестигранная	Распространяется на гайки с крупным шагом резьбы и кл. прочности 6, 8, 10, а также на гайки из нержавеющей стали с А2 и А4 с кл. прочности 50 и 70.	В стандартах ISO новый размер под ключ (M10, 12, 14, 22)  и другая высота гайки с  размерами от М5 до М39. Полностью идентичны  гайки с размерами до М5 и свыше М39.
EN ISO 4033	Гайка шестигранная	Распространяется на гайки с крупным шагом резьбы и кл. прочности 9 и 12.
EN ISO 8673	Гайка шестигранная с мелким шагом резьбы	Распространяется на гайки с мелким шагом резьбы и кл. прочности 6,8,10, а также на крепеж из нержавеющей стали с А2 и А4 с кл. прочности 50 и 70.



DIN 934:

Параметры гайки		Номинальный диаметр резьбы d
		М1,6	М2	М2,5	М3	М3,5	М4	М5	M6	M8	M10	M12	M14	M16	М18	М20
Шаг резьбы, P	Крупный	0,35	0,4	0,45	0,5	0,6	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5
	Мелкий	—								1	1,25	1,25	1,5	1,5	1,5	1,5
Высота, m		1,3	1,6	2	2,4	2,8	3,2	4	5	6,5	8	10	11	13	15	16
Размер под ключ, S		3,2	4	5	5,5	6	7	8	10	13	17	19	22	24	27	30



Параметры гайки		Номинальный диаметр резьбы d
		М22	М24	М27	М30	M33	M36	M39	М42	М45	М48	М52	М56	М60	М64
Шаг резьбы, P	Крупный	2,5	3	3	3,5	3,5	4	4	4,5	4,5	5	5	5,5	5,5	6
	Мелкий	1,5	2	2	2	2	3	3	3	3	3	4	4	4	4
Высота, m		18	19	22	24	26	29	31	34	36	38	42	45	48	51
Размер под ключ, S		32	36	41	46	50	55	60	65	70	75	80	85	90	95

Все параметры в таблице указаны в мм.

Гайки и шайбы — важный элемент фланцевого крепежа

17 июня 2022, 12:22

Бесперебойная работа технологической линии трубопровода во многом определяется герметичностью разъемных соединений. К ним относятся болты, шпильки, гайки и шайбы. Если про первые два пункта мы рассказали в одной из предыдущих статей, темой этой станут гайки и шайбы для фланцевых соединений. Детали могут быть изготовлены по стандартам ГОСТ, ОСТ, ТУ, DIN или по чертежам и эскизам заказчика.

Крепеж является ключевым компонентом фланцевого соединения. Метизы работают как пружина, контролируя внутренние и внешние силы, сохраняя при этом необходимую уплотняющую нагрузку на прокладку. Поэтому любая проблема, связанная с крепежом может обернуться серьезными проблемами.

Что такое гайки?

Шестигранные гайки, названы в честь их шестигранной цилиндрической формы.  Проходное отверстие посередине позволяет установить гайку на болт или шпильку, установив прочное ответное соединение.  ГОСТ 9064-75 выделяет два вида деталей: гайки шестигранные и гайки колпачковые. В мире ТПА чаще всего встречаются шестигранные гайки. Легко демонтировать и произвести замену оборудования. Запрещено использовать повторно.



Технические характеристики гаек по ГОСТ 9064-75

• Исполнения болтов: М, 2М
• Диаметр резьбы: от 1,6 до 48 ( гайка М16, М24, М36 и т.д.)
• Размер под ключ или расстояние между двумя параллельно лежащими гранями: Указан в таблице размеров ГОСТ 5915-70.
• Шаг резьбы или расстояние между двух витков профиля: крупный и мелкий. Крупный шаг не обозначается дополнительным символом, мелкий шаг указывается.

Таблица 1. Шаг резьбы и размер “под ключ” для гаек типа А и типа Б по ГОСТ 9064-75

Номинальный диаметр резьбы, d		10	12	16	20	22	24	27	30	36	42	48	52	56	60	64	68	72	76	80	90	100	110	120	125	140	160
Шаг резьбы	Крупный	1,5	1,75	2	2,5		3		3,5	4	4,5	5		5,5		6		-	-	-	-	-	-	-	-	-	-
	Мелкий	1,25		1,5			2			3				4				4 и 6
Размер «под ключ» для типа А	S	17	19	24	30	32	36	41	46	55	65	75	80	85	90	95	100	105	110	115	130	145	155	175	180	200	225
	Пред. откл.	h 14												h 15
Размер «под ключ» для типа Б	S	-	13	17	22	27		32		36	41	46	55		60		65	75			90	105	120			145	155
	Пред. откл.	-	h 12																		h 14

• Класс точности: А — повышенная точность и класс В — нормальная точность, а также класс С — грубой точности.
• Поле допуска резьбы: 6H. Положение поля допуска диаметра резьбы определяется основным отклонением (верхним для наружной резьбы и нижним для внутренней резьбы) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней. Обозначение поля допуска отдельного диаметра резьбы состоит из цифры, указывающей степень точности, и буквы, указывающей основное отклонение. Например, 4h; 6g; 6H.

Таблица 2. Поле допуска для наружной и внутренней резьбы

Резьба	Поле допуска резьбы для крепежных изделий класса точности
	А	В	С
Наружная	6 g	6 g	8 g
Внутренняя	6 H	6 H	7 H

Класс прочности: Класс прочности для болтов, винтов и шпилек из углеродистых сталей обозначают двумя цифрами через точку. Утвержденный прочностной ряд для болтов, винтов и шпилек из углеродистых сталей содержит 11 классов прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9

Таблица 3. Класс прочности и характеристика гаек.

Класс прочности гаек	Характеристики высокопрочных гаек
5	Изготавливаются из стали 10, 20, применяются для малонагруженных соединений
6
8	Изготавливаются из стали 35, 20Г2Р с закалкой, применяются для ответственных конструкций
10	Изготавливаются из стали 20Г2Р, 40Х с закалкой, применяются для специальных конструкций
12

Крепеж может быть обработан специальным покрытием для повышения коррозионной стойкости. Оцинкованные гайки считаются устойчивыми к коррозии и имеют ряд подходящих применений на открытом воздухе и в промышленной сфере, оцинкованные гайки не подходят для использования в морской среде или в средах с влажностью выше средней.


Таблица 4. Виды и условное обозначение покрытий крепежа

Виды и условное обозначение покрытий болтов, винтов, шпилек и гаек
Вид покрытия	Обозначение покрытия
	по ГОСТ 9.306-85	Цифровое
Цинковое, хроматированое	Ц. хр	01
Кадмиевое, хроматированное	КД. хр	02
Многослойное: медь-никель	М. Н.	03
Многослойное: медь-никель-хром	М.Н.Х.6	04
Окисное, пропитанное маслом	Хим. Окс. прм	05
Фосфатное, пропитанное маслом	Хим. Фос. прм	06
Оловянное	О	07
Медное	М	08
Цинковое	Ц	09
Окисное, наполненое хроматами	Ан. Окс. нхр	10
Окисное из кислых растворов	Хим. Пас	11
Серебряное	Ср	12
Никелевое	Н	13

Расшифровка обозначения в маркировке гаек

➤ Гайка М12-6Н.5 (S18) ГОСТ 5915-70

• Исполнение 1
• Диаметр резьбы 12
• Размер под ключ S=18
• Крупный шаг резьбы с полем допуска 6Н
• Класс прочности 5
• Без покрытия

➤ Гайка 2М12х1,25-6Н. 12. (S19) 40Х.016 ГОСТ 5915-70

• Исполнение 2
• Диаметр резьбы 12
• Размер под ключ S=19
• мелкий шаг резьбы с полем допуска 6Н
• Класс прочности 12
• Сталь 40Х
• С покрытием 01 толщиной 6 мкм

Что такое шайба?

Шайбы представляют собой важные крепежные детали дискообразной формы с отверстием посередине, соответствуют ГОСТ 11371-78. Основная цель большинства шайб — равномерно распределить нагрузку на резьбовой крепеж, увеличивая несущую поверхность под головкой крепежа с которым они используются. Они помогают предотвратить проскальзывание болтов или гаек через поверхность.

Технические характеристики шайб по ГОСТ 11371-78

• Диапазон размеров: М5, М6, М8,М10,М12, М16, М20, М24, М27, М30, М36,М42,М48, М52,М60
• Исполнения: 1 исполнение – класса точности А и С (прямоугольное сечение), 2 исполнение-класс точности А (фаска на внешнем торце).
• Класс точности А или С по ГОСТ 11371: A — повышенный класс точности, твердость не менее не менее 140HV, класса точности не менее 100HV; С — грубый класс точности.



Таблица 5. Соотношение диаметра резьбы и классов прочности для шайб

Диаметр резьбы крепежной детали, d	Класс точности C	Класс точности A
3	3,4	3,2
3,5	-	3,7
4	4,5	4,3
5	5,5	5,3
6	6,6	6,4
8	9	8,4
10	11	10,5
12	13,5	13
14	15,5	15
16	17,5	17
18	20	19
20	22	21
22	24	23
24	26	25
27	30	28
30	33	31
33	-	34
36	39	37
39	-	40
42	45	43
48	52	50

Расшифровка обозначения в маркировке шайб

Для того, чтобы все обозначения в маркировке приняли понятный и доступный вид, стоит отметить, что все материалы из которых может быть изготовлена шайба носят условное обозначение для удобства восприятия. Подробности по обозначениям от 01 до 37 соответствуют ГОСТ 18123-82 и таблице 6.

Таблица 6. Марки материалов для изготовления шайб и их условные обозначения по ГОСТ 18123-82

Вид	Марка	Обозначение стандарта	Условное обозначение марки (группы)
Углеродистые стали	08, 08 кп, 10, 10кп	ГОСТ 1050-88	01
	Ст3, Ст3кп	ГОСТ 380-94	02
	15	ГОСТ 1050-88	03
	20		04
	35		05
	45		06
Легированные стали	40Х, 30ХГСА	ГОСТ 4543-71	11
Коррозионно-стойкие стали	12Х18Н10Т	ГОСТ 5632-72	21
	20Х13		22
Латуни	Л63, ЛС59-1	ГОСТ 15527-2004	32
	Л63 антимагнитная		33
Бронза	БрАМц9-2	ГОСТ 18175-78	34
Медь	М3	ГОСТ 859-2001	38
Алюминиевые сплавы	Амг5	ГОСТ 4784-97	31
	Д1		35
	АД1		37

➤ Шайба А. 12.01.08кп.016 ГОСТ 11371-78

• 1 исполнение
• Класс точности А
• Диаметр 12мм
• Толщина установленная в стандарте
• Стали 08кп
• Цинковое покрытие толщиной 6 мкм хроматированное

Заострим внимание, обозначение 01 — это условно обозначение марки или группы стали по ГОСТ 18123-82.

➤ Шайба С.2.16.01.08кп.016 ГОСТ 11371-78

• 2 исполнение
• Класс точности С
• Диаметр 16 мм
• Толщина установленная в стандарте
• Стали 08кп
• Цинковое покрытие толщиной 6 мкм хроматированное

Вывод

Если использование гаек остается бесспорным, то применение шайб зачастую носит спорный характер. Использование шайб во фланцевом соединении требуется не всегда. В ГОСТ 32569 прописан пункт 11.4 про “Особенности монтажа трубопроводов с номинальным давлением свыше 10 МПа (100 кгс/см)”, который гласит: 11.4.3 В собранном фланцевом соединении шпильки должны выступать из гаек не менее чем на один шаг резьбы. Не допускается установка шайб между фланцами и гайками. При навернутом фланце резьбовая часть присоединительного конца трубы должна выступать от торца фланца на один шаг резьбы. Что же касается всех остальных случаев — шайбу необходимо использовать. Затяжка гайки без шайбы может привести к смятию на фланце и образованию заусенцев.

Детали крепежа можно подвергать различным обработкам, покрывать специальными покрытиями, например оцинковывать или наносить кадмиевое покрытие. Материалы изготовления обширны, поэтому крепеж можно использовать практически в любой рабочей среде и подвергать практически любым покрытиям.

Полезное чтение

• 10 вопросов про шайбы во фланцевом соединении
• Герметичность фланцев: болты и шпильки для надежного соединения
• Меры защиты металла от коррозии

Чтобы заказать фланцевый крепеж, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ

Материал подготовлен совместно с Мягковой Марией — руководителем отдела закупок «ОНИКС»; Осколкова Анастасия, контент-менеджер «ОНИКС»

ЧИТАЙТЕ ТАКЖЕ

Расшифровка маркировки деталей трубопровода, как в ней разобраться? Подробный гайд 21. 09.2022

Воротниковые фланцы на высокое давление. Стандарты ГОСТ, ASME, DIN, EN 12.09.2022

Фланцевые заглушки по ГОСТ 34785-21. Технические характеристики и особенности 20.07.2022

Замена группы ГОСТ 28759 для фланцев сосудов и аппаратов в 2022 году 28.06.2022

---

Болты с мелкой резьбой

и болты с крупной резьбой, какой из них выбрать?

В чем разница между болтами с мелкой и крупной резьбой?

Болты с крупной резьбой имеют больший шаг (меньшее количество витков на осевое расстояние) по сравнению с мелкой резьбой. Болт с крупной резьбой предназначен для большинства применений, за исключением случаев, когда нет наиважнейшей причины использовать болт с мелкой резьбой (например, для данного применения крайне важна тщательная регулировка резьбы). Кроме того, более трудно получить крепежные детали с мелкой резьбой.



Негативные стороны крепежных изделий с мелкой резьбой:

1. Мелкая резьба более подвержена истиранию, чем грубая.
2. Для них требуется более длинное резьбовое зацепление, и они более подвержены повреждениям и загрязнению резьбы.
3. Они также менее подходят для высокоскоростной сборки, так как они чаще заедают при затягивании.



Потенциальные преимущества тонкой резьбы:

1. Размер за размер, тонкая резьба прочнее грубой. Это происходит как при растяжении (из-за большей площади напряжения), так и при сдвиге (из-за их большего малого диаметра).
2. Из-за меньшего шага они обеспечивают более точную настройку в приложениях, которым нужна такая функция.
3. Тонкую резьбу легче нарезать на твердые материалы и тонкостенные трубы.
4. Мелкая резьба требует меньшего крутящего момента для создания эквивалентного предварительного натяга болта.
5. Мелкая резьба имеет меньшую склонность к ослаблению, так как угол наклона резьбы меньше, а, следовательно, и крутящий момент отключения.

Понравилась эта статья и хотите еще?

Получайте информацию о проектировании и болтовых соединениях прямо на свой почтовый ящик. Подпишитесь на нашу информационную рассылку прямо сейчас!

Поделитесь этой статьей

Подпишитесь на наш бесплатный журнал

Будьте в курсе последних новостей, идей и знаний в индустрии болтовых соединений, подписавшись на журнал Bolted!

Подписаться на журнал Bolted

Алжир Аргентина Аруба Австралия Австрия Бангладеш Бахрейн Беларусь Бельгия Белиз Бутан Боливия Босния и Герцеговина Бразилия Бруней Болгария Камбоджа Канада Чили Китай Колумбия Коста-Рика Хорватия Кипр Чешская Республика Дания Доминиканская Респблика Эквадор Египет Эль Сальвадор Эстония Фиджи Финляндия Франция Германия Греция Гуам Гватемала Гайана Гондурас Гонконг Венгрия Индия Индонезия Иран Ирландия Израиль Италия Япония Казахстан Кувейт Лаос Латвия Литва Люксембург Македония Малайзия Мексика Монголия Черногория Марокко Мозамбик Мьянма Намибия Нидерланды Непал Новая Каледония Новая Зеландия Никарагуа Нигерия Норвегия Оман Пакистан Панама Папуа — Новая Гвинея Парагвай Перу Филиппины Польша Португалия Пуэрто-Рико Катар Румыния Россия Сайпан Саудовская Аравия Сербия Сингапур Словакия Словения Южная Африка Южная Корея Испания Шри-Ланка Суринам Швеция Швейцария Тайвань Танзания Таиланд Тимор — Лесте Тринидад Тунис Турция Украина Объединенные Арабские Эмираты Соединенное Королевство Уругвай Соединенные Штаты Венесуэла Вьетнам Замбия Другой

Да — цифровой Да — Печать Да, оба

Чтобы узнать больше о том, как мы обрабатываем ваши контактные данные, ознакомьтесь с нашим Уведомлением о конфиденциальности .

Спасибо за подписку на журнал Bolted!

Тонкая нить против обычной резьбы: Прочность и использование

Изучите основные различия между винтами с мелкой и крупной резьбой, чтобы выбрать предпочтительный вариант

При выборе правильного крепежа для применения на строительной площадке проектировщики и подрядчики получают, казалось бы, неограниченное количество вариантов. Одной характеристикой, которая имеет жизненно важное значение для производительности, но которую часто упускают из виду, является конструкция резьбы винта. В частности, возникает ряд вопросов, связанных с разницей между крепежными изделиями с мелкой и крупной резьбой. К сожалению, между ними нет универсального «лучшего» варианта, поэтому дизайнеру необходимо будет взвесить все «за» и «против», чтобы выбрать правильный крепеж для своего применения.

Краткое руководство – конструкция с мелкой и крупной резьбой

В.   В чем разница между крепежными элементами с мелкой и крупной резьбой?
A. Крепеж с мелкой резьбой соответствует застежке с большим количеством витков на расстояние вдоль застежки. Напротив, застежка с крупной резьбой соответствует застежке с небольшим количеством витков на расстояние вдоль застежки.

В.  Мелкая нить прочнее крупной?
A.  Для крепежа с одинаковым номинальным размером крепеж с мелкой резьбой прочнее крупного.

В.  Мелкая или крупная резьба обеспечивает лучшую коррозионную стойкость?
A.  Коррозионная стойкость зависит от материала крепежа и гальванического покрытия или покрытия, используемого на изделии. Крепежные изделия с крупной или мелкой резьбой не обладают коррозионным преимуществом. Прочтите наше руководство по защите зданий от коррозии, чтобы узнать больше.

В.  Когда следует использовать крепеж с мелкой резьбой, а когда с крупной резьбой?
A.   Это зависит от конкретного приложения. Однако, как правило, крепеж с крупной резьбой следует использовать в хрупких материалах (фанера, OSB, SPF и т. д.) или в тонкостенных металлах.

Разница между мелкой и крупной резьбой

При обсуждении мелкой и крупной резьбы бригады строителей фактически обсуждают основное значение шага резьбы. Его можно определить как расстояние между двумя витками резьбы на стержне застежки. Обычно это измеряется в нитях на дюйм (TPI). Более высокое значение TPI указывает на меньший шаг резьбы.

Крепеж с мелкой резьбой соответствует крепежу с высоким значением TPI. Напротив, застежка с крупной резьбой соответствует застежке с низким значением TPI.

Что прочнее: тонкая или крупная нить?

Прочностные характеристики, такие как сопротивление растяжению и сдвигу, только косвенно связаны с шагом резьбы. Наименьший диаметр крепежного элемента является величиной, влияющей на прочностные характеристики. Его можно определить как диаметр вала без резьбы. Напротив, большой диаметр — это диаметр резьбы вала, который определяет номинальный размер крепежной детали.

Размеры крепежных изделий номинально описываются значением их большого диаметра. В Соединенных Штатах это обычно обозначается знаком фунта, за которым следует число (пример: #12). Из-за производственных ограничений крепежные детали с мелкой резьбой всегда будут иметь большие значения малого диаметра, чем их аналоги с крупной резьбой того же размера. Это означает, что для двух креплений одинакового размера и материала крепление с мелкой резьбой будет иметь лучшие прочностные характеристики.

Что обеспечивает лучшую коррозионную стойкость: мелкая или крупная резьба?

Профиль резьбы крепежа не влияет на его коррозионную стойкость в реальных условиях. Обычно это определяется гальванопокрытием или покрытием, нанесенным на застежку. Подробное руководство см. в нашем официальном документе по коррозионной стойкости.

Свяжитесь с SFS, позвонив по телефону (610) 376 5751, чтобы обсудить, какие крепежные детали с мелкой или крупной резьбой лучше подходят для конкретных потребностей вашего проекта. Наша команда может ответить на все вопросы, порекомендовать конкретные части и обсудить различные способы, которыми мы можем помочь вам в достижении ваших целей.

Когда использовать крепеж с мелкой резьбой по сравнению с крепежом с крупной резьбой

Установочный материал является наиболее важным фактором при выборе профиля резьбы крепежа. Это происходит из-за результирующего сопротивления вытягиванию, которое определяется профилем резьбы. Вытягивание можно определить как максимальную растягивающую нагрузку, при которой резьбовое соединение крепежного элемента остается неповрежденным в подложке для нанесения.

Для большинства вторичных креплений (кровля, облицовка, дождевик, коммерческое строительство и т. д.) применимы следующие правила:

1. Крепеж с мелкой резьбой следует использовать в сочетании с толстыми металлическими изделиями. Крепеж с крупной резьбой следует использовать в сочетании с тонкими металлическими изделиями.

Крупная резьба имеет «зажимную» функцию при использовании в тонкостенных изделиях, что увеличивает сопротивление вытягиванию. Этот тип «зажимного» действия, при котором подложка фиксируется между нитями, был бы невозможен с тонкими нитями. Тем не менее, мелкая резьба обеспечивает больше точек соединения в толстых материалах, что повышает эффективность вытягивания. Кроме того, из-за небольшой разницы между второстепенным и большим диаметрами мелкой резьбы обычно требуется меньше усилий для вбивания этих типов крепежных изделий в прочные основания.

2. Крепления с мелкой резьбой следует использовать в сочетании с более толстыми и прочными металлическими изделиями. Крепеж с крупной резьбой следует использовать в сочетании с более хрупкими материалами, такими как фанера, OSB и пиломатериалы размером 2 x 4 дюйма.

Волокнистые материалы, такие как фанера, легче встраиваются в профили с крупной резьбой. Это обеспечивает дополнительное сопротивление вытягиванию, так как большая площадь поверхности нитей соприкасается с подложкой. Хотя это свойство было бы полезно при использовании более толстых металлов, трудности в процессе установки делают почти невозможным полную посадку крепежных деталей с крупной резьбой.

Компания SFS может помочь вам выбрать идеальный крепеж.

Позвоните по телефону 610-376-5751, чтобы получить рекомендации по выбору наиболее подходящего винта с крупной или мелкой резьбой для вашего предстоящего проекта. Кроме того, мы приглашаем вас ознакомиться с популярными продуктами, такими как крепеж для облицовки или саморезы.

Крупная и тонкая резьба — какой тип резьбы мне нужен?

Виды резьбы крепежа

Вы когда-нибудь застревали, пытаясь понять, когда лучше использовать крепеж с крупной резьбой, а когда с мелкой? Не волнуйтесь, вы не одиноки. Большинство людей были бы удивлены, узнав о существенных характерных различиях между ними. У каждого типа резьбы есть свои преимущества, которых нет у другого стиля. Читайте дальше, чтобы узнать больше о крепежных элементах с крупной и мелкой резьбой и никогда больше не выбирать неправильный тип резьбы.

• Винтовая резьба представляет собой равномерный гребень, обернутый вокруг цилиндра (прямая резьба) или конуса (коническая резьба) в виде спирали
• Резьба винтов различается по высоте и ширине, в зависимости от типа крепежа к типу крепежа
• Резьба с «широким и глубоким гребнем» считается крупной резьбой
• Резьба с «более узкими и мелкими выступами» считается тонкой резьбой

В чем разница между крупной и мелкой резьбой

Крепеж с крупной резьбой — отличный выбор для большинства строительных работ. Одна из причин заключается в том, что крепежные детали с крупной резьбой могут быть «загрублены» на рабочей площадке, но при этом они могут работать должным образом. «Загрубление» означает, что их резьба может быть слегка повреждена или в резьбе может быть грязь и другие препятствия, такое же «загрубление» может сделать некоторые крепежные детали с мелкой резьбой бесполезными. Крепежи с крупной резьбой также труднее разрезать или нарезать крест-накрест из-за более широкой резьбы, что позволяет использовать больше материала между нитями.

Крепеж с мелкой резьбой — гораздо лучший выбор, когда требуются конкретные размеры. Мелкие нити обладают более высокой прочностью на растяжение, что делает их идеальными для силовых применений. Небольшой шаг (угол наклона) мелкой резьбы делает ее гораздо менее восприимчивой к ослаблению от вибрации. Поскольку для нарезания резьбы требуется меньше материала, процесс нарезания резьбы для крепежа с мелкой резьбой становится намного проще.

Прочтите, чтобы сравнить характеристики и преимущества крепежных изделий с крупной и мелкой резьбой.





Сравнение грубой и мелкой резьбы

Крупная резьба

Тонкая резьба

Прочность на снятие изоляции выше при той же длине зацепления. Меньшая вероятность перекрестного потока. Быстрая сборка и разборка. Улучшает постукивание по хрупкому материалу. Большие припуски на резьбу позволяют использовать более толстые гальванические покрытия и покрытия и, следовательно, с меньшей вероятностью заклинивания в условиях коррозии. Меньшая склонность к обдиранию при креплении к материалам с меньшей прочностью. Лучшее сопротивление усталости из-за меньшей концентрации напряжения на радиусе хвостовика резьбы. Высота каждого витка резьбы больше, чем у соответствующего тонкого витка, поэтому между каждым резьбовым зацеплением по бокам больше материала. Менее подвержены надрезам или повреждениям, поэтому с ними не нужно «обращаться осторожно», как с тонкой резьбой. Крупная резьба менее подвержена заеданию, чем мелкая. В аэрокосмической промышленности обычно используется грубая резьба для размеров 8–32 и меньше. Крупная резьба используется при нарезании резьбы в алюминии или чугуне, потому что более тонкая резьба в этих материалах легче сдирается. Становятся прочнее при сборке с более низкой прочностью гаек или материалов с резьбовыми отверстиями. Сильнее для болтов/винтов/гаек размером более одного дюйма. Они закручиваются легче, чем мелкая резьба, особенно в неудобных положениях, и требуют меньше времени для затягивания.

Более прочны в материалах с резьбовыми отверстиями, обычно используемых в конструкции, и значительно увеличивают силу зажима соединения. Обеспечивают большую точность регулировки из-за меньшего угла наклона спирали. Можно нарезать резьбу ближе к головке, поскольку фаска резьбы зависит от шага. Лучше подходят для нарезания резьбы в тонкостенных элементах, поскольку крутящий момент при нарезании резьбы ниже при короткой длине зацепления. Прочнее для крепежных элементов диаметром один дюйм и меньше, увеличивая прочность по мере уменьшения размера. Лучше сохраняет герметичность соединения и усилие зажима благодаря меньшему углу подъема резьбы. В аэрокосмической промышленности обычно используются крепежные детали с мелкой резьбой из-за их повышенной прочности. Прочнее соответствующих болтов с крупной резьбой той же твердости. Более прочный как на растяжение, так и на сдвиг из-за немного большей площади растягивающего напряжения и меньшего диаметра. Они имеют меньшую склонность к ослаблению при вибрации из-за меньшего угла наклона спирали, чем грубая резьба. Меньшая глубина резьбы позволяет нарезать резьбу в тонкостенных деталях. Там, где длина зацепления ограничена, мелкая резьба обеспечивает большую прочность. Благодаря большему внутреннему диаметру они имеют большую длину при кручении и поперечном сдвиге. Мелкая резьба требует меньшего крутящего момента для создания эквивалентного предварительного натяга болта. Мелкая резьба более подвержена заеданию, чем грубая. Мелкая резьба требует более длинного зацепления резьбы и более подвержена повреждениям (задирам) и загрязнению резьбы. Они менее подходят для высокоскоростной сборки, так как они чаще заедают при затягивании.

Октябрь 04, 2019

Стандартная таблица шага резьбы для оборудования с крупной и мелкой резьбой

Техническое меню

Опубликовано 2 июля 2015 г. автором vapro Серия с мелкой резьбой — UNF 8-резьбовая серия — 8UN Номинальный размер и резьба на дюйм.  Базовый шаг  Диам. Разрез на малом диам. Зона растягивающего напряжения Номинальный размер и количество резьб на дюйм.  Базовый шаг  Диам. Сечение @ Малый диаметр  Напряжение растяжения  Область Номинальный размер и количество резьб на дюйм.  Базовый шаг  Диам. Сечение @ Малый диаметр.  В. Кв. Дюйм Кв. Дюйм В. Кв. Дюйм Кв. Дюйм В. Кв. Дюйм  3/8 – 16 0,3344 0,0678 0,0775  3⁄8 – 24 0,3479 0,0809 –    – – – 7/16 – 14 0,3911 0,0933 0,1063  7/16 – 20 0,405 0,109 –    – – –  1/2 – 13 0,45 0,1257 0,1419  1/2 – 20 0,4675 0,1486 –    – – –  9/16 – 12 0,5084 0,162 0,182  9/16 – 18 0,5264 0,189 –    – – –  5/8 – 11 0,566 0,202 0,226  5⁄8 – 18 0,5889 0,24 –    – – –  3/4 – 10 0,685 0,302 0,334  3⁄4 – 16 0,7094 0,351 –    – – –  7/8 – 9 0,8028 0,419 0,462  7/8 – 14 0,8286 0,48 –    – – – 1-8 0,9188 0,551 0,606 1-12 0,9459 0,625 1-8 0,9188 0,551 11/8 – 7 1. 0322 0,693 0,763 11/8 – 12 1.0709 0,812 11/8 – 8 1.0438 0,728 11/4 – 7 1,1572 0,89 0,969 11/4 – 12 1.1959 1,024 11/4 – 8 1.1688 0,929 13/8 – 6 1,2667 1.054 1,155 13⁄8 – 12 1.3209 1,26 13⁄8 – 8 1.2938 1,155 11/2 – 6 1.3917 1,294 1.405 11/2 – 12 1.4459 1,521 11/2 – 8 1.4188 1.405 –    – – – –    – – – – 15⁄8 – 8 1,5438 1,68 13/4 – 5 1. 6201 1,74 1,90 –    – – – – 13⁄4 – 8 1,6688 1,98 –    – – – –    – – – – 17⁄8 – 8 1,7938 2,3 2 – 4 1/2 1,8557 2,3 2,50 –    – – – – 2-8 1.9188 2,65 21⁄4-4-1⁄2 2.1057 3,02 3,25 –    – – – – 2 1/4 – 8 2,1688 3,42 2 1/2 – 4 2,3376 3,72 4,00 –    – – – – 2 1/2 – 8 2,4188 4,29 23/4 – 4 2,5876 4,62 4,93 –    – – – – 23⁄4 – 8 2,6688 5,26 3-4 2,8376 5,62 5,97 –    – – – – 3 – 8 2,9188 6,32 3 1/4 – 4 3. 0876 6,72 7.10 –    – – – – 3 1/4 – 8 3,1688 7,49 3 1/2 – 4 3,3376 7,92 8,33 –    – – – – 3 1/2 – 8 3,4188 8,75 33/4 – 4 3,5876 9.21 9,66 –    – – – – 33⁄4 – 8 3,6688 10.11 4-4 3,8376 10,61 11.08 –    – – – – 4 – 8 3,9188 11,57

Крупная резьба и мелкая резьба

Крис Колб

Крис Колб

Президент/владелец — Patriot Bolt и Patriot Sealing Technologies

Опубликовано 6 мая 2018 г.

+ Подписаться

В Унифицированной системе резьбы есть три стандартных серии резьбы, которые представляют собой подавляющее большинство коммерчески доступных крепежных материалов. UNC (крупная резьба), UNF (мелкая резьба) и 8-UN (8-резьба). Ссылки на грубую и мелкую резьбу представляют собой шаг или расстояние, измеренное параллельно оси резьбы, между соответствующими точками на соседних резьбах. Например, болт номинального диаметра ½ дюйма может иметь 13 витков резьбы на дюйм, что является крупной резьбой. Болт с мелкой резьбой того же номинального диаметра имеет 20 витков резьбы на дюйм. Есть несколько причин, по которым дизайнер или инженер может предпочесть один дизайн другому, и важно понимать эту логику.

Основное различие между крупной и мелкой резьбой заключается в площади основания номинальной площади болта. Мелкая геометрия резьбы с большим количеством витков на дюйм по своей сути будет иметь малую глубину резьбы, что приводит к большему внутреннему диаметру и большей площади корня. Это позволяет использовать крепеж с большей площадью напряжения, способный быть прочнее при растяжении. Больший меньший диаметр также создает более высокую прочность на кручение и поперечный сдвиг. В дополнение к характеристикам прочности, меньший профиль спирали может обеспечить более высокую точность регулировки и уровень точности, недостижимый при более крупном рисунке резьбы. Еще одно преимущество, которое можно получить с помощью крепежных изделий с мелкой резьбой, связано с их способностью адаптироваться к тонкостенным изделиям, где толщина стенки и корпуса имеют решающее значение.

Крупная резьба широко используется в общепромышленных креплениях и считается стандартом для стандартных фланцев и теплообменников. Учитывая ранее упомянутые преимущества крепежных деталей с мелкой резьбой, часто возникает вопрос, почему конструкции с мелкой резьбой не так широко используются в общепромышленных приложениях. В первую очередь это относится к наличию в стандартной комплектации крепежа с крупной резьбой. Простота сборки также является еще одним важным фактором, так как ответные фланцы можно быстро собрать с минимальным количеством оборотов. Крупная резьба также способствует предотвращению истирания, поперечного нарезания резьбы и обеспечивает больший допуск для более толстых покрытий и гальванопокрытий. Все это неотъемлемые проблемы, связанные с болтовым соединением на нефтеперерабатывающем или химическом заводе, где часто встречаются высокие температуры и воздействие коррозии.

Несмотря на коммерческую доступность стандартных крепежных изделий с крупной резьбой и удобство их использования, проектировщики должны осознавать и взвешивать преимущества и факторы, связанные с использованием альтернативных конструкций резьбы для достижения конкретных целей более высокой прочности и целостности, а также большей степени точности при затягивании. . Это могут быть изделия, которые нелегко приобрести в готовом виде, но их может производить любое количество местных производителей крепежных изделий и механических мастерских.

www.patriotbolt.com

• Разница между площадью основания и площадью растягивающего напряжения резьбовой застежки

  22 апр. 2019 г.

• Анатомия кожухотрубчатого теплообменника

  20 февраля 2019 г.

• Patriot Bolt и поставка выпускников корпоративному чемпиону проекта Wounded Warrior

  15 января 2019 г.

• Динамическая нагрузка на фланец: использование пружинных фланцевых шайб Belleville

  9 января 2019 г.



• Patriot Bolt добавляет крепеж B7M к производственным возможностям

  30 декабря 2018 г.

• Использование закаленных шайб для повышения надежности и производительности фланцев

  31 августа 2018 г.

• Понимание гальванической коррозии

  27 июля 2018 г.

• Механика загрузки и напряжения болта

  12 июля 2018 г.



• Быстрая оценка силы и крутящего момента болта

  1 июля 2018 г.

• Patriot Bolt и Supply запускают онлайн-программу MTR, организованную MetalTrace

  5 июня 2018 г.

Другие также смотрели

Исследуйте темы

Почему следует выбирать болты с крупной резьбой вместо болтов с мелкой резьбой

Назад в блог 6 марта 2014 г.

• Строительный крепеж
• Крепление распределителя
• Распределитель крепежа
• Крепежная промышленность
• Промышленный крепеж
• Гайки и болты
• Крепеж из нержавеющей стали

Возможно, самый часто задаваемый вопрос, который вы слышите в индустрии производства крепежных изделий, заключается в том, лучше ли болт с крупной резьбой или болт с мелкой резьбой. Это закономерный вопрос, учитывая, что грубая резьба прочнее и в целом более устойчива к перекручиванию и зачистке, а мелкая резьба имеет несколько большую прочность на растяжение […]

Возможно, самый часто задаваемый вопрос, который вы слышите в индустрии производства крепежных изделий, заключается в том, что лучше болт с крупной резьбой, чем болт с мелкой резьбой. Это закономерный вопрос, учитывая, что грубая резьба прочнее и в целом более устойчива к перекручиванию резьбы и зачистке, в то время как крепеж с мелкой резьбой имеет немного большую площадь растягивающего напряжения. Короткий ответ заключается в том, что для общего промышленного применения болты с крупной резьбой имеют несколько преимуществ по сравнению с мелкой резьбой.

1. Повышенная устойчивость к зачистке

В тех случаях, когда длина резьбового зацепления короткая, предпочтительнее использовать грубую резьбу из-за ее более высокой устойчивости к зачистке. По своей природе грубые нити имеют большую высоту и, следовательно, больший объем материала между каждой подкладкой по сравнению с их тонкими аналогами. Дополнительная высота обычно составляет около 33% для крупной резьбы, а это означает, что имеется значительно больше материала для сопротивления зачистке.

2. Они менее подвержены задирам резьбы

Поскольку зазоры, получаемые в болтах с мелкой резьбой, меньше, это означает, что они с большей вероятностью будут искажены зазубриной определенного размера. Задиры относятся к несоосности резьбы, которая может появиться в результате производственного процесса или во время транспортировки. Хотя они могут образовываться по всей поверхности болта, зазубрины на первой резьбе обычно являются наиболее проблематичными, поскольку они затрудняют правильное закрепление болта.



3. Они менее склонны к раздражению

Если вам нужны крепежные детали из нержавеющей стали для вашего применения, выберите грубую резьбу, так как вероятность их истирания ниже. Истирание происходит из-за аномального поверхностного трения, и чем плотнее посадка между сопрягаемыми резьбами, тем сильнее будет приварена гайка. Следует отметить, что незначительные задиры иногда бывает очень трудно обнаружить. Проще говоря, пока затертый болт прошел все проверки качества и проверки, он все равно не сможет нормально функционировать.

4. Их проще и быстрее собрать

Стандартный крепеж с крупной резьбой 3/8–16 дюймов можно установить почти на 70 % быстрее, чем аналог с мелкой резьбой 3/8–24, что позволяет сэкономить время, деньги и энергию. Эта особенность делает их желательными крепежными решениями для отраслей и областей применения, где требуется быстрая сборка и разборка. Кроме того, если болт поврежден или подвержен коррозии, его будет легче заменить, что гарантирует, что ваше оборудование снова будет работать в кратчайшие сроки.

5. Менее подвержены наростам покрытия

В соответствии с отраслевым стандартом покрытие, необходимое для болтов с крупной резьбой, на 20 % выше, чем для болтов с мелкой резьбой. Кроме того, из-за различных производственных процессов покрытие на тонкой резьбе имеет тенденцию к большему затыканию и создает больше проблем при сборке по сравнению с грубой резьбой.
Болты с мелкой резьбой могут использоваться в промышленности
Единственная ситуация, когда болты с мелкой резьбой предпочтительнее крупной, — это в тех случаях, когда требуется большая площадь растягивающего напряжения. Другие потенциальные обстоятельства, при которых имеет смысл использовать болты с мелкой резьбой, включают:

• Крепеж будет постоянно подвергаться вибрации
• Вам нужна тонкая и очень точная настройка
• Приложение требует меньшего крутящего момента

Об авторе

Начал свою карьеру в мире крепежных изделий в 1969 году в компании Parker Kalon Corp.
