Самосвал Shacman. Вариации и технические особенности
27 декабря 2019
Рынок
Невзирая на то, что стальной атлант — Shacman родом из Поднебесной, в его экстерьере прослеживается принадлежность к немецкому авангарду.
Три модели самосвальных грузовиков Shacman соединили в металле лучшие практики немецко-китайского партнёрства.
Три образа самосвалов ShacmanПод эгидой китайского бренда выпускают модели самосвальных грузовых авто: SX3256DR384, SX3256DR385, SX3316DT366.
И хотя в целом конструкции самосвалов соответствуют аутентичному стилю азиатских инженеров, внешний вид кабин несёт идеи дизайна старых моделей MAN.
И это оправдано, ведь все версии самосвалов Shacman соответствуют прообразам кабин немецких грузовиков модельного ряда F2000 и F3000, которые выпускали до 1998 года.
Для всех свойственна комплектация отдельными опциями водительского комфорта в виде кондиционера, отопителя и автомагнитолы.
Для базовых кабин характерно цельнометаллическое исполнение с утеплителем. Их конструкция предусматривает наличие одного спального места и установку на четыре гидравлических амортизатора.
Впрочем, трио китайских самосвалов имеет не только различную комплектацию, но и обладает потенциалом установки разнообразных опций.
Модификации самосвала ShacmanПроизводитель предлагает 18 модификаций, которые, образно говоря, разбивают линейку на группы не только в зависимости от типа кабины и модели двигателя, а также на основании используемой КПП и колёсной формулы.
Самосвал Shacman 384-й версии оснащён механической КПП модели 12js160t(a), которая имеет 12 передних и 2 задние передачи. Ходовая часть агрегата представлена колёсной формулой 6х4 в 3-осевом исполнении.
Полная масса транспортного средства составляет 25 000 кг. Причём эти параметры характерны для всех самосвальных грузовиков данной версии, в составе которой насчитывается шесть машин.
Для самосвала Shacman 385-й версии инженеры также использовали механическую КПП, но иной модели — 9js150t-b с раздаточной коробкой zqc2000.
Согласно техническим характеристикам, эта КПП имеет 8 передних и одну заднюю передачу.
Кроме того, линейка этих самосвалов состоит из четырёх машин, ходовая часть которых также идёт в 3-осном исполнении, но уже с колёсной формулой 6х6. Полная масса самосвала также составляет 25 000 кг.
Самый обширный ряд самосвальных агрегатов насчитывает версия 366. В неё входят восемь машин в 4-осевом исполнении с колёсной формулой 8х4.
Любой из самосвалов данной линейки имеет полную массу в 31 000 кг и оснащён механической КПП модели 12js160ta. Соответственно, здесь предусмотрены 12 передних передач и 2 задние передачи.
Среди особенностей модельного ряда самосвалов Shacman выделяют ранжирование по типу
кабины. Так, для версий 384 и 366 предусмотрены комплектации F2000 и F3000, в
то время как для версии 385 производитель ставит кабину типа F3000.
Наряду с этим, все самосвалы условно можно разделить на технику с тем или иным видом двигателя.
Самосвалы Shacman в расширенной комплектации оснащают силовым агрегатом китайской версии Cummins либо ISM11E4 345, либо ISM11E4 385.
При этом в основной аббревиатуре марки самосвала автоматически добавляется буква «С», которая свидетельствует о наличии под капотом двигателя Cummins.
Это 4-тактный дизельный рядный двигатель с шестью цилиндрами, в котором присутствует и турбонаддув, и интеркуллер, а также используется система прямого впрыска и жидкостного охлаждения.
Кроме того, в глушителе задействован встроенный нейтрализатор и селективная система каталитической очистки. Наряду с этим инженеры используют в этой модели форсунки и ТНВД марки Bosch, а турбокомпрессор HX50/Wuxi Holset.
Сам же силовой агрегат обладает мощностью в 345/385 л. с. при 1900 об/мин и рабочим объёмом 10,8 литров. При снаряжённой массе равной 940 кг двигатель имеет размеры 1335 мм x 825 мм x 1159 мм.
К тому же параметр степени сжатия составляет 16,2:1, а максимум крутящего момента находится в пределах 1678/1825 Н•м.
В базовой же версии для России самосвалы Shacman снабжают 6-цилиндровым рядным дизельным стальным сердцем марки Weichai WP10 или WP12 стандарта «Евро-4», который способен выдать 336/375 л. с. при 1900 оборотах в минуту.
К примеру, мотор марки WP10.336E40 весит 875 кг. Он оснащён цилиндрами с рабочим объёмом в 9,7 литров и турбонаддувом. При этом показатель степени сжатия составляет 17:1, а крутящий момент — достигает 1500 Н•м.
Согласно техническим данным, двигатель имеет размеры 1525 мм х 730 мм х 1063 мм и способен разогнать машину до 90 км/ч.
В этой версии охлаждение силового агрегата происходит также с помощью жидкости, а топливо подаётся под давлением.
Общий концепт узлов и механизмовВпрочем, семейство самосвалов Shacman имеет не только ряд отличий, но схожие технические особенности. Например, абсолютно для всей линейки характерно наличие следующих механизмов:
- в составе трансмиссии используется двойная разнесённая главная передача Shaanxi Han De Axle;
- пневматическая тормозная система представлена двухконтурным приводом с разделением на контуры на переднюю ось и заднюю тележку, где внедрён регулятор тормозных сил и используется АБС;
- используется зависимая передняя подвеска на продольно полуэллиптических рессорах, а также телескопические гидравлические амортизаторы;
- задняя тележка — балансирная на полуэллиптических рессорах со стабилизатором поперечной устойчивости или зависимая, на 4-х пневмоэлементах;
- используется сухое однодисковое сцепление с гидравлическим приводом с пневмоусилителем;
- устанавливается алюминиевый топливный бак, для которого, как и для фильтра предусмотрен подогрев.
Кстати, производитель не ограничивает клиентов в выборе наиболее подходящей комплектации техники, поэтому в качестве дополнительных опций предлагает укомплектовать любой самосвал Shacman предпусковым подогревателем Webasto ST90, воздушным отопителем 2000 ST, а также автоматической или механической КПП марок Fast Gear, Allison или Eaton.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter
Shacman | самосвал
Поделиться:
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Читайте также по теме
Понравился материал?
Подпишитесь на Дайджест от “Грейдера” и получайте подборку лучших статей каждый месяц на свою почту!
Подписываясь на рассылку, вы соглашаетесь с Правилами пользования и Политикой конфиденциальности и обработку персональных данных *
Поделиться:
Подъёмная техника
Портовая техника SOCMA для российского рынка
Узнать больше →
Популярное
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Читайте на портале
Выбор читателей
Самосвал SHACMAN (ШАКМАН) SX3258DТ385 F3000 (6X6) код модели: 8724
| Базовое шасси | Shacman SX3258DТ385 F3000 |
| Колесная формула | 6х6 |
| Схема компоновки ТС | кабина над двигателем |
| Исполнение кабины | цельнометаллическая, двухместная, двухдверная, с двумя спальными местами, серия F3000 |
| Подвеска кабины | на 4-х гидравлических амортизаторах |
| Сиденья водителя и пассажира | |
| Параметры масс (могут изменяться в зависимости от комплектации) | |
| Масса в снаряженном состоянии, кг | 17 000 |
| Допустимая полная масса, кг | 31 000 |
| Допустимая полная масса автопоезда, кг | буксировка прицепа не предусмотрена |
| Распределение нагрузки от полной массы | |
| На переднюю ось, кг | 7 500 |
| На заднюю тележку, кг | 23 500 |
| Самосвальная установка | |
| Направление разгрузки | назад |
| Размеры самосвальной платформы, м | 5 600 х 2 300 х 1 500 |
Объем платформы, м. куб. | 20 |
| Профиль платформы | прямоугольного сечения, вертикальный передний борт, открывающийся подвесной задний борт |
| Толщина пола / боковых стенок платформы, мм | 8,0 / 6,0 |
| Гидроцилиндр подъема платформы | фронтальный, с креплением на передней стенке платформы (HYVA FC 169 или аналог) |
| Открытие заднего борта | автоматически при подъеме платформы |
| Закрытие заднего борта | автоматически при опускании платформы + автоматическая блокировка + механическая блокировка боковыми запорами |
| Подогрев платформы | отработавшими газами от двигателя шасси самосвала |
| Подогреваемые элементы платформы | пол платформы и боковые скосы |
| Направление выпуска ОГ | влево вбок без подогрева платформы, вправо вверх в задней части плафтормы при подогреве платформы |
| Модель | WEICHAI WP12. 375E50 (Евро-5) |
| Тип | с турбонаддувом и промежуточным охлаждением воздуха |
| Количество цилиндров / Расположение | 6 / рядное |
| Мощность, л.с. | 375 |
| Система охлаждения | Жидкостная |
| Система питания | непосредственный впрыск топлива с общей рампой |
| Система выпуска и нейтрализации отработавших газов | один глушитель со встроенной системой нейтрализации ОГ и системой селективной каталитической очистки SCR |
| Система питания | |
| Вместимость топливного бака, л | 500 |
| Трансмиссия | |
| Сцепление | EATON, сухое, однодисковое, с пневмогидроусилителем |
| Коробка передач | 12JSD200TA-B механическая, синхронизированная |
| Количество передач | вперед-12, назад-2 |
| КОМ на КП | QH50 |
| Раздаточная коробка | ZQC 2000 |
| Количество передач в РК | 2 |
| Передаточные числа, высшая / понижающая | 0,890 / 1,536 |
| Блокировка межколесного дифференциала | переднего и задних ведущих мостов |
| Блокировка межосевого дифференциала | задней тележки, раздаточной коробки |
| Главная передача / передаточное число | двойная, разнесенная / 5,262 |
| Подвеска | |
| Передняя | зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами, со стабилизатором поперечной устойчивости |
| Задняя | балансирная на полуэллиптических рессорах, со стабилизатором поперечной устойчивости на заднем мосту |
| Рулевое управление | с гидроусилителем |
| Тормозные системы | |
| Рабочая | пневматический двухконтурный привод с разделением на контуры на переднюю ось и заднюю тележку, ABS WABCO, тормозные механизмы всех колес барабанные |
| Стояночная | механический привод от пружинных энергоаккумуляторов к тормозным механизмам колес задних мостов |
| Вспомогательная | моторный тормоз-замедлитель с заслонкой в системе выпуска отработавших газов |
| Шины | |
| Размер шин Информация по шинам | 315/80R22,5; TRIANGLE (10+1 запасное на ДЗК) |
| Габаритные размеры | |
| Длина, мм | 8 480 |
| Ширина, мм | 2 550 |
| Высота, мм | 3 650 |
| Колесная база, мм | 3 775 + 1 400 |
Автомобиль приобрели
Технические характеристики автотехники, приведенные на данной странице, носят справочный характер, т.
к. параметры и иные эксплуатационные показатели зависят от желаемой покупателем комплектации транспортного средства.
При этом завод-изготовитель оставляет за собой право изменять технические характеристики автотехники, а также состав и перечень применяемых для ее изготовления комплектующих, если указанные мероприятия направлены на улучшение параметров конструкции, работоспособности автотехники и не изменяют ее назначение.
Самосвал SHACMAN F3000-продукция-SHACMAN
Основные параметры
Модель: SX3315DR366, SX3315DT366, SX3318DT366
Максимум. скорость (км/ч): 85
Колесная база (мм):1800+3175+1400
Двигатель: WP10.340E22 Евро II, WP12.375N Евро III, WP12.375E50 Евро Ⅴ
Номинальная мощность: 340 л.с., 375 л.с., 370 л.с.
Горячая линия: +8615596887398
Проконсультируйтесь сейчас
Описание продукта
Параметр продукта
Базовая конфигурация | Основное сиденье с гидравлическим приводом, кабина с четырехточечной гидравлической подвеской, обычное зеркало заднего вида, автоматический кондиционер с постоянной температурой с электронным управлением, электрический стеклоподъемник, ручное откидывание, обычный воздушный фильтр, металлический бампер, двухступенчатая педаль, защитная решетка для водяного бака, защита заднего фонаря сеть, необслуживаемая батарея 165 Ач (стандартная необслуживаемая батарея моделей Cummins 180 Ач), логотип SHACMAN, полный логотип на английском языке | |
Максимум. | 85 | |
Колесная база (мм) | 1800+3575+1400 | |
Двигатель | WP10.340E22 Евро II、WP12.375NEЕвро III、WP12.375E50 Евро Ⅴ | |
Номинальная мощность | 340 л.с., 375 л.с., 370 л.с. | |
Коробка передач | 10ДЖСД180+КХ50 | |
Такси | F3000 Длинная кабина с плоской крышей и кондиционером | |
Ось | Фронт | ЧЕЛОВЕК 9,5 Т |
Задний | 16T MAN Двухступенчатый 5. | |
Шина | 12.00R20 | |
Топливный бак | 400л алюминий | |
Условия оплаты | T/T, 30% предоплата, баланс перед доставкой из Сианя | |
Сроки изготовления | 35 рабочих дней | |
Цена за единицу (FOB) | главный порт китая | |
скорость (км/ч)
262, 16T MAN Двухступенчатый 4.769, 16T MAN Двухступенчатый 4.769Подробное изображение
Проконсультируйтесь сейчас
сопутствующие товары
Онлайн-сообщение
Самосвал 6X4 Shacman для продажи
Вероятно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
ПОИСКИ МЕСТНЫХ АГЕНТОВ
Имя *
Номер *
Электронная почта *
Какой продукт вы ищете*
* Обязательные поля
Являетесь ли вы местным торговцем с существующими клиентами в строительной, горнодобывающей или сельскохозяйственной отраслях в вашей стране?
Пожалуйста, выберитеДаНет
Готовы ли вы работать с нами, чтобы помочь своим клиентам приобрести качественное оборудование из Китая?
Пожалуйста, выберитеДаНет
Название компании*
Веб-сайт *
Контактное лицо*
Электронная почта *
Номер телефона *
Сообщение*
* Обязательные поля
Товар успешно добавлен в корзину.

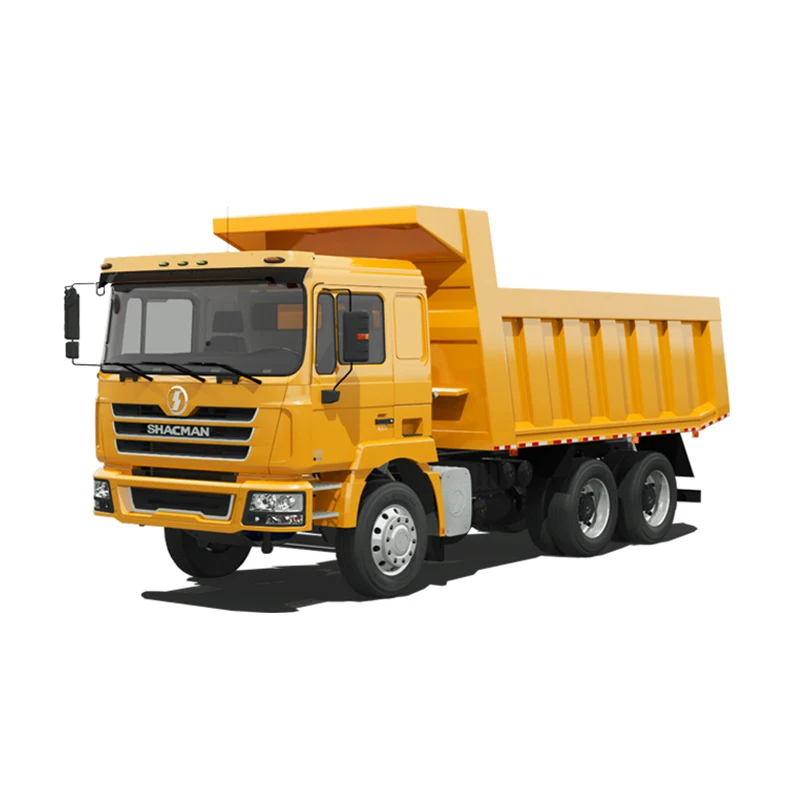

Самосвал 6×4 | SHACMAN
Запросить БЕСПЛАТНОЕ предложение
- Технические характеристики
- Описание
- Отзывы
| Модель | Самосвал SHACMAN F2000 6X4 SX3254DT384 |
| Двигатель | Weichai (steyr) 375 л. с. евро |
| Трансмиссия | Быстрый 9JS119 |
| Рулевое управление | ZF Усилитель рулевого управления со встроенным циркулирующим шариком |
| Кабина | Кабина MAN F2000 односпальная |
| Диски/шины | 11.00-20 диагональная шина |
| Внутренние размеры каретки | 5600x2300x1200мм |
| Гидравлический подъемник тележки | Передний подъемник |
| Топливный бак | 380л(сталь) |
| Дополнительно | Двигатель 290-385 л.с. |
| Обод/шины 12.00R20/12.00-20/11.00R20/12R22.5 |
Подробнее
Эти самосвалы 6×4 F2000 от SHACMAN от одного из ведущих международных поставщиков тяжелых самосвалов имеют внутренние размеры тележки 5600 мм x 2300 мм x 1200 мм и сконструированы для удовлетворения требований к производительности в средних и тяжелых условиях, обеспечивая при этом эффективность.
Самосвал F2000 отличается не только безопасностью, но и топливной экономичностью. Эти постоянные ценности для пользователей делают его лучшим самосвалом для покупки.
Основные сведения о двигателе
В новом самосвале используется дизельный двигатель серии Weichai (Steyr), известный своим высоким тепловым КПД благодаря высокому коэффициенту расширения. Это четырехтактный двигатель с 6 цилиндрами и мощностью 375 л.с. Однако, в зависимости от ваших конкретных потребностей, есть возможность получить этот самосвал с двигателем мощностью 290-385 л.с.
Двигатель имеет режим электрического зажигания и водяное охлаждение цилиндров для экологичности. Учитывая компактную структуру двигателя и надежность с точки зрения экономических показателей, нет сомнений, что это один из лучших недорогих самосвалов, продаваемых на сегодняшний день.
Конфигурация шасси
Совершенно новый самосвал имеет большую грузоподъемность с внутренним грузовым кузовом размером (5600x2300x1200) мм и имеет гидравлический подъемник для подъема передней части, что позволяет выгрузить материал позади грузовика на месте доставки.
