Шкатулка своими руками

В данной статье будет подробно описано, как можно самостоятельно сделать шкатулку из дерева, имея в наличии простой набор ручных инструментов, большое желание и навыки по работе со столярными инструментами.Оригинальный дизайн придаст индивидуальность Вашему пространству. Чертеж в формате PDF доступен для скачивания.

Шкатулка своими руками

Для изготовления поделки Вам потребуются следующие принадлежности:

Подготовка рабочего места

Перед тем, как приступить к выпиливанию шкатулки, необходимо подготовить рабочую поверхность – стол (верстак). На нем Вы будете создавать Вашу поделку.
Соблюдайте следующие правила:

• Порядок – во время работы, на верстаке, лишних предметов быть не должно.
• Инструмент – должен быть под рукой, для этого необходимо хранить его в отведенном для этого месте.
• Верстак – должен располагаться в светлом, просторном, проветриваемом месте.

Не все могут разместить верстак в подходящем для этого месте. В квартире, в качестве альтернативы, верстак можно разместить на утепленном балконе. В этом случае Вы, можете работать над Вашим изделием в любое удобное время.

Возможно Вам будет интересна статья: организация рабочего места

Какую фанеру выбрать

Для шкатулки Вам понадобится пиломатериал – лист фанеры. При выборе заготовки обратите внимание на часто встречающиеся дефекты – сучки, трещины, расслоение и прочие пороки. Толщина заготовки обусловлена размерами указанными в схеме. (ссылка для скачивания находится в конце статьи)
Перед началом перевода рисунка на фанеру необходимо подготовить заготовку, для этого:

• Заготовку необходимо обработать наждачной бумагой начиная с крупного зерна и заканчивая более мелким.
• Поверхность должна быть ровной, для этого закрепите наждачную бумагу в шлифовальном инструменте. У Вас нет инструмента? – Альтернатива выбрать ровный и не большой брусок обернутый наждачной бумагой.
• Шлифование необходимо производить вдоль слоев древесины.
• Шлифуйте до тех пор пока поверхность заготовки станет ровной и гладкой на ощупь.

Возможно Вам будет интересна статья: Повышение качества фанеры.

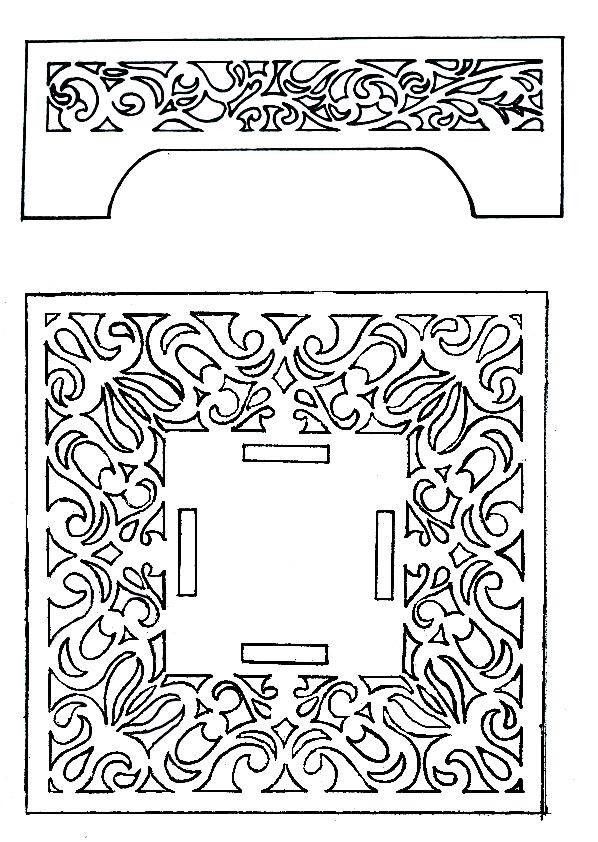

Переносим шаблон на фанеру

Для того, что бы приступить к выпиливанию требуется перенести рисунок на заготовку, для этого:
Распечатайте шаблон в требуемом масштабе. Используя кальку и шариковую ручку для перевода схемы на фанеру. Для удобства зафиксируйте шаблон скотчем, кнопками или просто рукой. Продумайте как лучше всего расположить элементы шкатулки в целях экономии пиломатериала. Не торопитесь, от правильности и точности перевода зависит Ваше будущее изделие.

Возможно Вам будет интересна статья: Быстрый перенос чертежа.

Выпиливание шкатулки

Основные правила которых следует придерживаться при выпиливании:

• Положение лобзика по отношению к заготовке должно быть перпендикулярным (90 градусов).
• Следите за плавностью хода вверх-вниз – не допускайте рывков и не торопитесь.
• Используйте “Выпиловочный столик”
• В первую очередь выпиливайте внутренние элементы, затем приступайте непосредственно к контуру изделия.

Если вдруг Вы ушли с линии реза, не расстраивайтесь. Откорректировать линии возможно с помощью надфилей или наждачной бумаги непосредственно при сборке.

Отдых

Из за продолжительного напряжения, возникает усталость, падает производительность, снижается концентрация внимания, устают глаза и пальцы. Это может привести к травмам, поэтому я Вам рекомендую делать не большие перерывы и проделывать несложные гимнастические упражнения.

Возможно Вам будет интересна статья: Упражнения для глаз и рук.

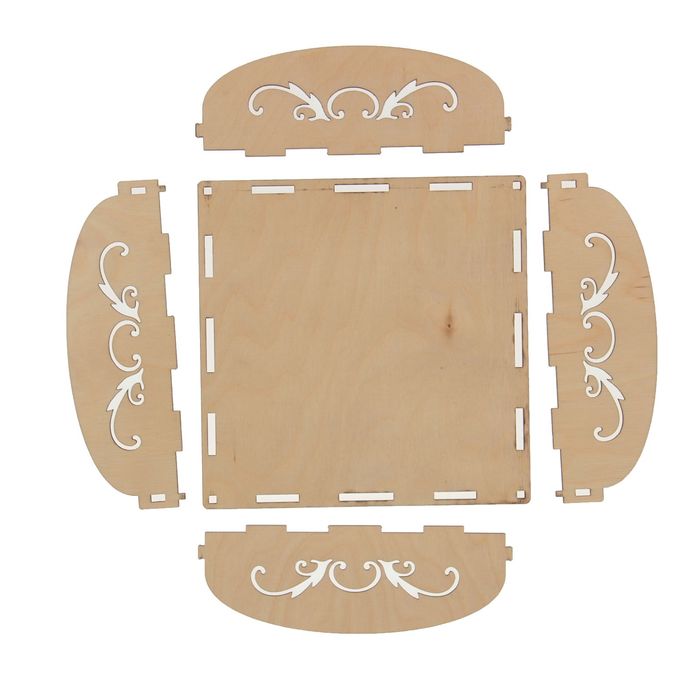

Сборка шкатулки из фанеры

Посмотрите на рисунок готового изделия, сборка полочки для полотенца не представляет большой сложности. Перед склейкой убедитесь, что все элементы без проблем собираются воедино, при необходимости откорректируйте с помощью надфиля. Когда поделка соберется без проблем, приступайте к процессу склеивания. Для соединения всех деталей воедино используйте клей “ПВА”, “Титан” или “эпоксидную смолу”. Избегайте подтеков клея.

Лакировка поделки

Для придания шкатулки изысканности ее можно покрыть морилкой, имитируя ценные породы древесины. Можно покрыть изделие лаком, матовым или глянцевым в зависимости от Ваших предпочтений. Выбирайте качественный лак, наносить его можно с помощью кисти или краскопульта. Не оставляйте на поверхности изделия пузырьков, ворсинок и видимых подтеков.

Возможно Вам будет интересна статья: Лакирование поделки.

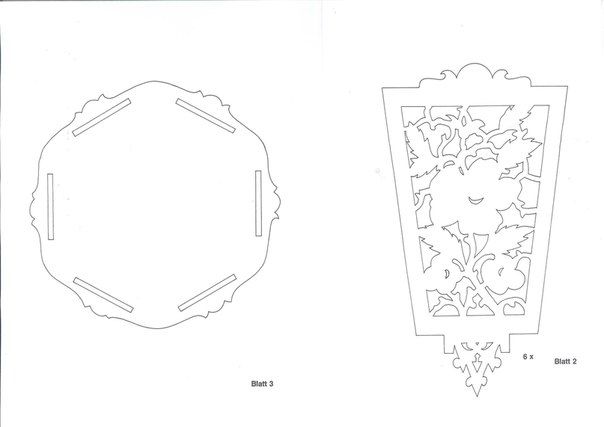

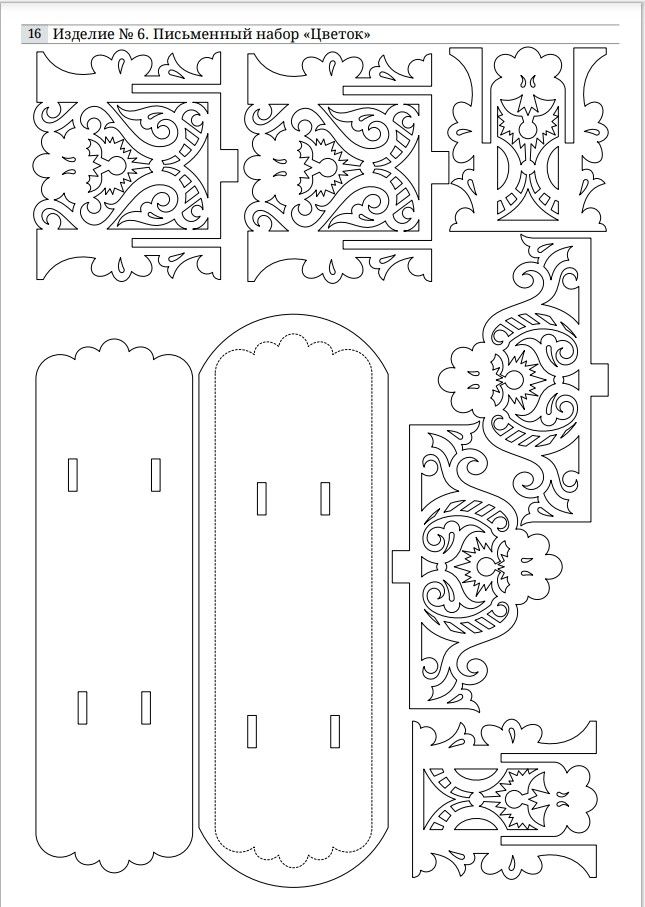

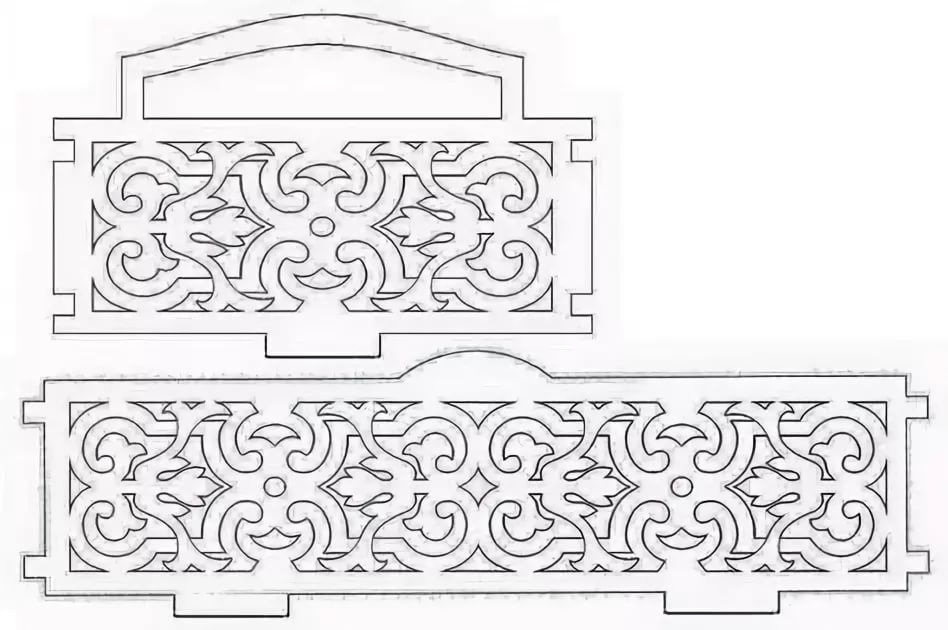

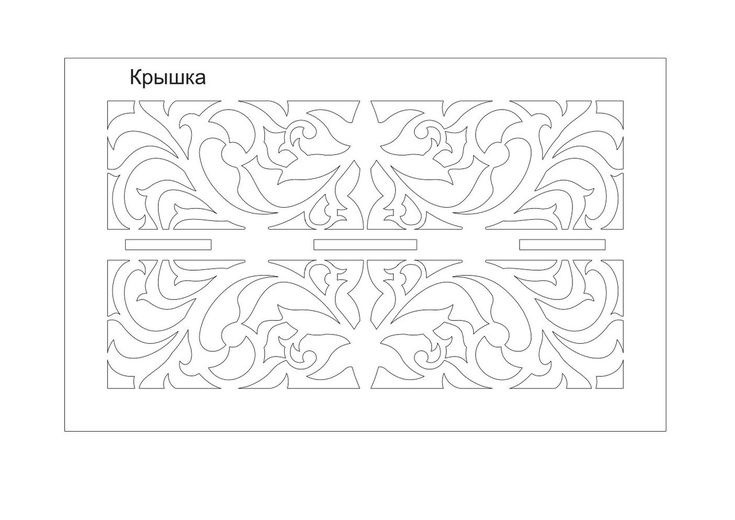

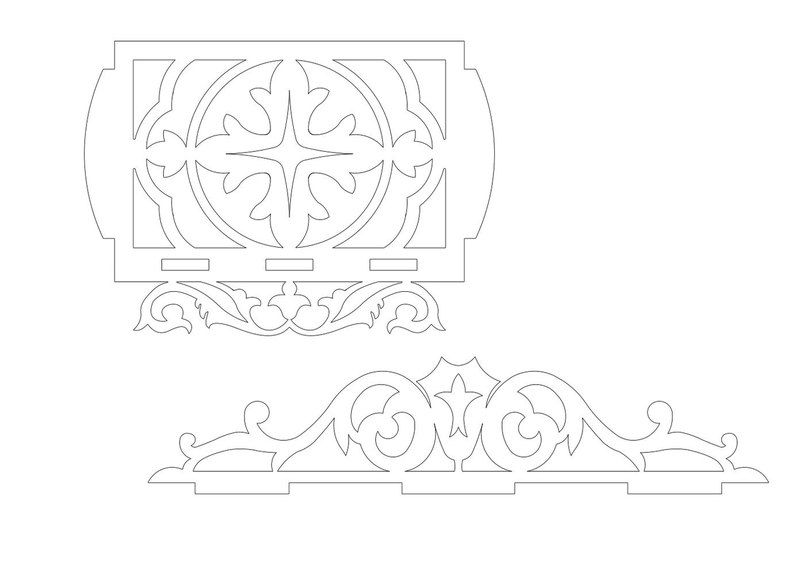

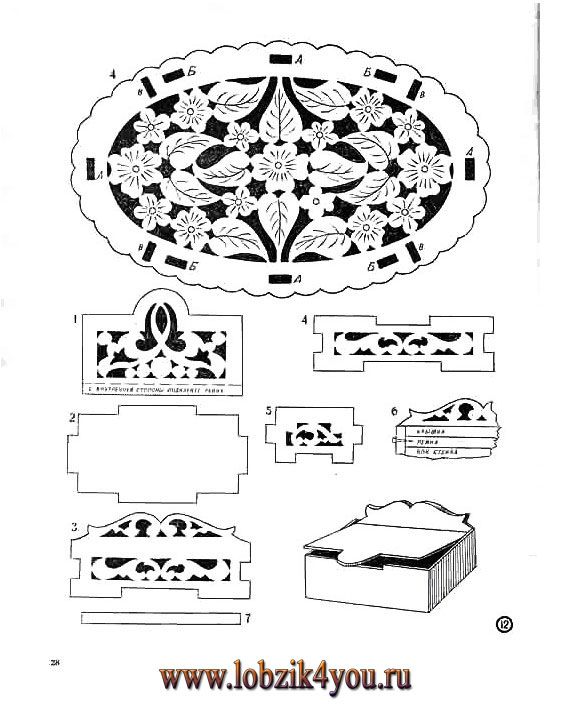

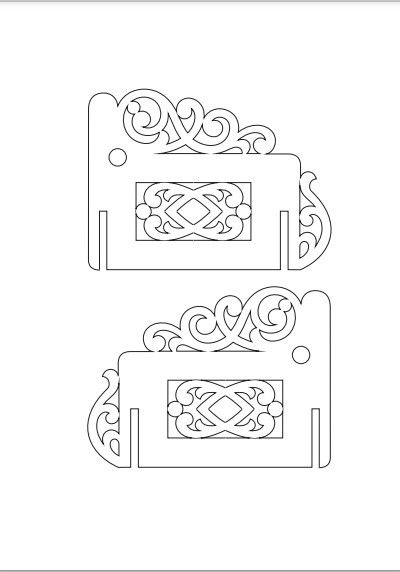

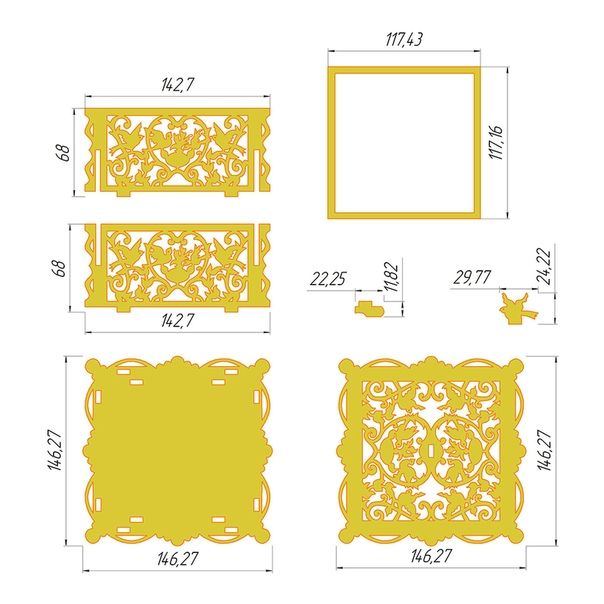

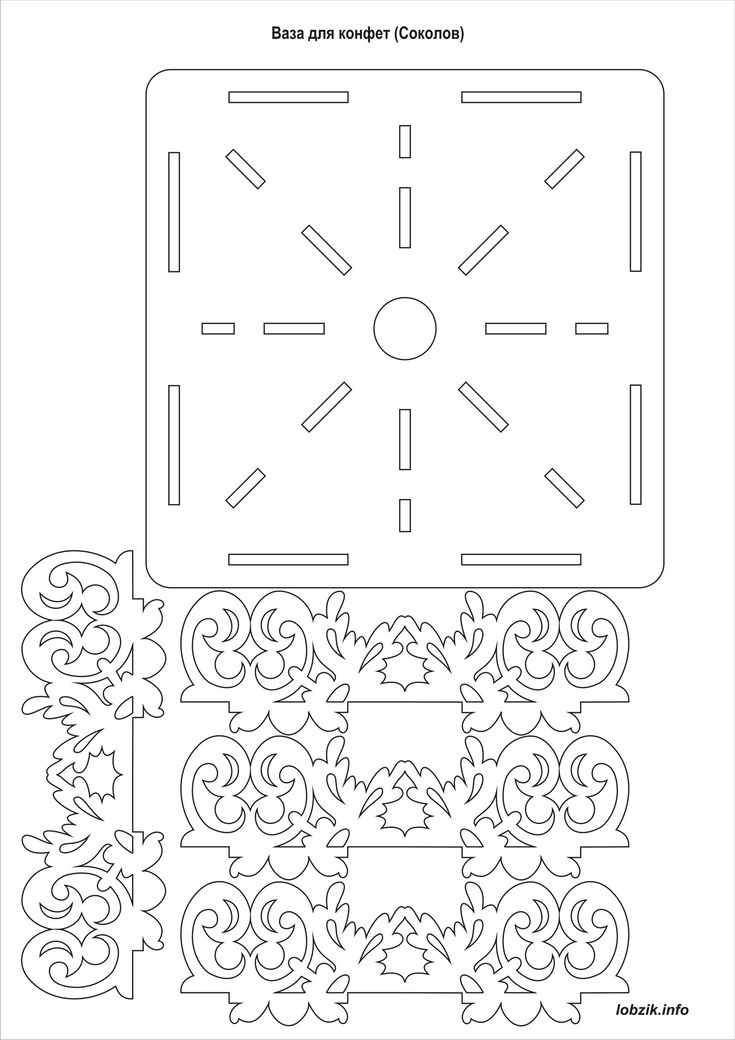

Чертеж шкатулки из фанеры

Скачать схему шкатулки Вы можете по следующей ссылке:

Формат:

Объем:

4 листа формат А4.

✅ Нужен МАКЕТ КОРОБКИ, ящика или шкатулки для лазерной резки? Смотрите, как его сделать самостоятельно

Итак, у вас есть задача — за 5 минут сделать макет коробки из фанеры для лазерной резки в Corel DRAW и загрузить его в лазерный станок.



В этой инструкции мы вам подробно расскажем и покажем все нюансы этого процесса. После ознакомления с ней вы сможете научиться делать самостоятельно правильные макеты коробки, ящика или шкатулки, с крышкой или без нее, с петлями на шарнирах и соединением шип-паз в векторе. Итак, поехали!



Содержание инструкции:



• Требования к макету коробки для лазерной резки
• Почему создаем макет в Corel DRAW?
• Горячие клавиши (Hotkeys) для Corel DRAW
• Генератор коробок
• Видеоинструкция по созданию макета коробки шип-паз со сдвигающейся крышкой
• Видеоинструкция по созданию макета ящика со сдвигающей крышкой с помощью генератора коробок
• Видеоинструкция по созданию макета коробки для вина с петлями на шарнирах
• Где научиться создавать макеты для лазерной резки?



Требования к макету коробки из фанеры для лазерной резки

Особых требований к макету коробки, который вы впоследствии будете изготавливать из фанеры, используя лазерный станок, не так уж и много. При этом в большинстве своем они базовые и относятся к технике создания любых макетов для лазерной резки и гравировки из фанеры.



Более подробно о них вы узнаете в представленных ниже видеоинструкциях, но вот что отметьте для себя сразу:



• Масштаб готового макета должен быть 1:1
• Макет, который вы отправляете на лазерную резку и гравировку, включая символы и текст, должен быть полностью в кривых
• Все кривые должны быть толщиной 0 или «Hair line» («Сверхтонкий абрис»)
• Макет должен быть без заливки
• Удаляйте из макета дубли
• При создании макета минимизируйте количество узлов. Это позволит вам, во-первых, получить качественные детали, а во-вторых, снизить износ системы перемещений лазерного станка
• Каждый тип режима (лазерная резка, гравировка) выделяйте в макете своим цветом. Так будет удобнее работать с ним на этапе обработки



Что учитывать перед созданием макета коробки (ящика, шкатулки) из фанеры?



• В зависимости от назначения коробки выбираем ее конструкцию и определяем, из фанеры какой толщины она будет сделана.
  Создаем макет ориентируясь на выбранную толщину фанеры
• Перед созданием макета коробки нужно четко знать ее внутренние и внешние габариты
• Необходимо определиться с типом пазов (открытые или закрытые)
• Ответьте на вопрос, какой у вас будет тип крышки и будет ли она вообще? Если с крышкой, то она должна быть сдвигающейся или на петлях?



Почему макет коробки именно в Corel DRAW?

На сегодняшний день этот графический редактор использует большинство владельцев лазерных станков и дизайнеров для создания различных макетов для лазерной резки и гравировки, включая коробки, к примеру, подарочные или для вина, ящики для хранения, к примеру, органайзеры, или те же шкатулки.



А выбирают этот графический редактор, наверное, в первую очередь из-за того, что в нем можно легко и просто создать любой макет для лазерной резки, учитывая особенности обработки на лазерном станке.



А еще в свободном доступе в интернете вы найдете множество макетов для лазерной резки именно в Corel DRAW. Так какой смысл специально изучать для этого дела другой графический редактор? Конечно же, если речь не идет о подготовке фотографий для лазерной гравировки. Но это уже другая история. Видеоинструкцию по этой теме вы найдете в нашем блоге.



Кстати, кто не знает, для более быстрой работы в Corel DRAW нужно использовать так называемые горячие клавиши.



Горячие клавиши (Hotkeys) для Corel DRAW

Скачать для 2020



Скачать для 2019



Скачать для 2018



Устанавливаем в интерфейсе Corel DRAW:



Инструменты > Параметры > Рабочее пространство



Стандартные горячие клавиши



• E — центровать по вертикали
• C — центровать по горизонтали
• L — по левому краю
• R — по правому краю
• T — по верху
• B — по низу
• Ctrl + K — разъединить
• Ctrl + Q — перевести в кривую
• X — ластик
• F6 — прямоугольник
• F7 — круг
• F4 — показать всё
• Shift + F2 — выделенное в экран
• Ctrl + G — сгруппировать
• Ctrl + U — разгруппировать
• Ctrl + Home — вывести на передний план
• Ctrl + End — убрать на задний план
• Ctrl + T — показать свойства текста



Панели



• Alt + F7 — перемещение
• Ctrl + F9 — контур
• Ctrl + Shift + A — выравнивание



Настроенные



• Q — пересечение
• W — заднее минус переднее
• S — переднее минус заднее
• D — объединение
• K — разъединение
• J — перевести в кривую
• A — распределить по вертикали
• Z — распределить по горизонтали
• V — удаление виртуального сегмента
• F5 — B-сплайн
• F3 — ломаная линия
• ` — угол
• 1 — высота
• 2 — ширина
• 3 — размер



Генератор коробок или конструктор.

Какой использовать?

Да, для упрощения создания макета коробки, ящика или шкатулки вы можете использовать так называемый конструктор или генератор коробок. Самым популярным на сегодняшний день считается

boxes.py.



Альтернативой ему является генератор коробок Karabox, предлагаемый в рамках панели макросов для быстрого создания макетов для лазерной резки в Corel DRAW от Мистера Деревяшкина. Ознакомиться с его возможностями, а также оценить сам макрос вы можете в этом видеообзоре:





Однако, прежде чем приступать к созданию макетов коробок с помощью генераторов или конструкторов, советуем вам научиться делать это без их помощи самостоятельно в Corel DRAW.



Вот, к примеру, 3 видеоинструкции, в которых их

автор, Сергей Индюков, он же Мистер Деревяшкин, подробно объясняет все нюансы этого процесса.



ВИДЕО. Как сделать макет коробки шип-паз со сдвигающейся крышкой



ВИДЕО. Как сделать макет ящика со сдвигающей крышкой с помощью генератора коробок



ВИДЕО. Как сделать макет коробки для вина с петлями на шарнирах



Где научиться создавать макеты для лазерной резки?

Если вас интересуют индивидуальное онлайн-обучение работе в графических редакторах Corel DRAW, Photoshop, 3D редакторе Fusion 360 или вы просто хотите познать искусство создания идеальных макетов для лазерной резки и гравировки — обращайтесь в компанию MCLaser.



У нас есть профессиональные курсы, на которых вам раскроют все секреты подготовки макетов для лазерной резки. А это значит, что вы их будете делать быстро и без ошибок.



В общем, обращайтесь, и уже через пару дней вы станете опытным дизайнером макетов для лазерной резки.



Пишите
info@mclaser.ru



Звоните
+7 (812) 309 50 46
+7 (499) 350 85 33
+7 (911) 946 00 79 + Viber, WhatsApp, Telegram



Заходите в гости
Санкт-Петербург, ул. Республиканская, 22, литера Е, помещение 4Ш



Мы работаем
пн.-пт. с 9:00 до 19:00 (мск)





Больше интересного во Вконтакте

• Полезные советы по лазерной резке и гравировке
• Секреты и лайфхаки
• Обзоры лазерного оборудования
• Макеты для лазерной резки
• Актуальные акции и скидки

Подписывайтесь



Шкатулка из древесины своими руками для дома и дачи

Главная / О мебели / Шкатулка

Изготовление шкатулок — увлекательное занятие, способ найти применение небольшим обрезкам дерева, опробовать новые методы украшения и отделки. Эта шкатулочка сделана из светлой древесины ясеня, углы отделаны шпонками «ласточкин хвост» из мореного дуба. Два контрастных вида дерева сочетаются на редкость удачно. Чтобы вставить шпонки, понадобится простой зажим-шаблон, по которому можно вести фрезер.

Необходимые инструменты: Для измерения и разметки Пила для угловой обрезки и ножовка Гибкая тяговая пила и ножовка по металлу Ленточный зажим Тиски Молоток Электрошлифовка F- или G-образные струбцины

Приспособления для фрезера: Стол Фреза для пазов «ласточкин хвост» диаметром 8 мм Прямозубая фреза диаметром 6 мм Дополнительные материалы: Клей Отделочные гвозди. 12 мм Шкурка Рояльная петля

Список деталей: Боковины — 2 детали из ясеня, 200x80x18 мм Боковины — 2 детали из ясеня. 150x80x18 мм Дно -1 деталь из фанеры или древплиты, 180x130x6 мм Крышка — 1 деталь из ясеня, 170x125x12 мм Шпонки «ласточкин хвост» — 1 деталь из мореного дуба, 350x40x12 мм Шаблон крышки — 1 деталь из древплиты, 360x200x18 мм Шаблон рамы — 2 детали из древлиты, 180x100x18 мм и 100x100x18 мм

1. Подготовьте древесину. В идеале все четыре боковины должны быть выпилены из одной доски. Самый качественный обрезок древесины приберегите для крышки. Разметьте на доске толщину боковин. Обозначьте паз для дна шириной 6 мм и глубиной 10 мм.

2. На столе сделайте фрезером паз шириной 6 мм и глубиной 5 мм у самой линии разметки. Подготовьте паз для дна.

3. Закончив работать фрезером, распилите все четыре боковины пилой для угловой обрезки. Примерно соберите все стороны и измерьте величину крышки. Крышку следует выпиливать поперек волокон, размером чуть меньше, чем требуется, чтобы учесть расширение древесины.

4. Вставьте прямозубую фрезу и подготовьте пазы по краям крышки. Высоту фрезы следует устанавливать так. чтобы в паз входил шип толщиной 6 мм. а ширину — чтобы она была одинаковой по всей крышке в собранном виде. Возможно, понадобится действовать методом проб и ошибок, поэтому сначала выберите ширину поменьше и в случае необходимости увеличьте ее.

5. Разложите детали шкатулки, дно и четыре боковины, приготовив их к сборке.

6. Вставьте верхнюю панель в пазы боковин и, следя, чтобы клей не попал на нее, склейте все косые соединения. Поместите собранные детали в ленточный зажим так, чтобы верхняя панель находилась по центру. Изготовьте шаблон для вставления шпонок «ласточкин хвост» (см. текст в рамке).

7. Разметьте положение шпонок, как показано на чертеже. Разместите направляющую планку на шаблоне, выровняв по центру прорези, обозначенной линией. Закрепите всю собранную конструкцию с помощью тисков.

Изготовление шаблона

Для опоры фрезера и направления его точно по углам понадобится шаблон. Его следует делать в соответствии с фрезером. Данный пример подойдет для фрезера с направляющей втулкой диаметром 24 мм.

Детали шаблона изготовлены из древплиты толщиной 18 мм, хотя подойдет и фанера. Начните с выпиливания верхней панели. Обозначьте ее центр, выпилите отверстие, соответствующее размеру направляющей втулки. Боковым упором пользуйтесь, чтобы направлять фрезер с прямозубой фрезой, сделайте несколько проходов, пока ширина прорези не увеличится и не будет свободно вмещать направляющую втулку. Если прорезь слегка сместится от центра, это не страшно.

Рама под верхней панелью состоит из четырех деталей. Проследите, чтобы угол между опорами составлял точно 90 градусов, а верхняя панель лежала на них под углом 4 градуса. Опорам незачем быть такими же широкими, как верхней панели: вполне хватит 100 мм.

После распиловки и обработки краев опор сделайте прорезь на скошенных краях: она должна иметь такую же ширину, как и направляющая втулка, и длину около 40 мм. Именно здесь фреза пройдет через боковину шкатулки, для чего вам понадобится место.

Рассверлите древплиту, чтобы она не потрескалась, зазенкуйте отверстия под шурупы, чтобы они не испортили фрезер. Склейте шаблон и прочно скрепите его шурупами.

8. Закрепите на фрезере фрезу для пазов «ласточкин хвост» и направляющую втулку. Установите его на шаблоне, отключив питание, выровняйте по центру над шкатулкой, опустите фрезу так. чтобы она едва касалась верхнего угла. Зафиксируйте в таком положении, затем установите ограничитель глубины, чтобы глубина прохода не превышала 10 мм. Передвиньте фрезер обратно к началу прорези. Опустите корпус на установленную глубину и зафиксируйте его в таком положении.

Включите фрезер и плавно проведите им вдоль прорези, делая пропил через угол шкатулки. Двигайтесь медленно, чтобы пропил получился чистым, без надломов в том месте, где фреза выходит из древесины. Выключите фрезер, но оставьте его зафиксированным в прежнем положении. Как только двигатель остановится, выньте фрезер из прорези, переставьте шаблон на следующую линию. Повторяйте процедуру, пока пропилы не будут сделаны на всех уголках.

9. После фрезерования всех четырех углов можно переходить к установке шпонок. Чтобы изготовить шпонки, разместите фрезер на столе и воспользуйтесь фрезой для пазов «ласточкин хвост». Ваша задача — вырезать одну длинную деталь, которую затем можно подгонять для различных пазов.

10. Установите фрезу для пазов «ласточкин хвост» как показано, чуть выше упора, чтобы пропилы получались неглубокими. Сделайте проход с каждой стороны доски, затем примерьте готовые шпонки. Перенесите бортик-упор подальше и сделайте еще один проход, если деталь слишком длинная. Продолжайте, пока шпонка не будет плотно входить в паз. В идеале ее следует сузить молотком. Когда результаты процесса подгонки вас устроят, отпилите край доски с фаской и разрежьте его на короткие отрезки.

11. Примерьте шпонки. Приблизительно распилите их по длине, приклейте на место. Когда клей высохнет, обрежьте края шпонок тяговой пилой. Если у вас ее нет, подойдет и ножовка: главное, не повредить стенки шкатулки. При опиловке шпонок защитите стенки тонким пластиком или прессшпаном. В завершение обработайте шпонки шлифмашиной или шлифовальным бруском.

12. Осторожно выпилите дно шкатулки по размеру, чтобы оно плотно садилось s пазы. Нанесите в пазы немного клея и закрепите дно отделочными гвоздями.

13. Пора выпиливать верх шкатулки. Нанесите карандашом линию по всем сторонам шкатулки точно на расстоянии 30 мм от верха. Поставьте шкатулку набок на верстак и закрепите F- или G-образными струбцинами. Ножовкой осторожно отпилите крышку по карандашной линии, по мере работы поворачивая шкатулку.

14. Отделив крышку от шкатулки, закрепите ее на верстаке и возьмите лист шкурки. Обработайте края крышки и шкатулки, чтобы снять все неровности и поплотнее подогнать две детали друг к другу.

15. Последняя задача — посадить крышку на петлю. Существует много различных видов петель, но, вероятно, проще всего работать с рояльными петлями. Их длина бывает различной, но вам понадобится подогнать ее с помощью ножовки по металлу. Расположите петлю так, чтобы шарнир выступал над задней стенкой крышки. Обозначьте положение петли на задней стенке шкатулки, вырежьте по линии неглубокий паз. пользуясь фрезером на столе.

16. Паз должен быть достаточно глубоким, чтобы вместить пластину петли и крепежные шурупы. Перед сборкой предварительно подклейте петлю к шкатулке и крышке быстросохнущим клеем, вставив в петлю прокладку и выровняв изделие. Шурупами закрепите петлю на крышке и шкатулке.
