Сеялка для мотоблока своими руками, фото, видео, чертежи

Оглавление:

Зерновая сеялка для мотоблока относится к разряду сельскохозяйственных машин, используемых для того, чтобы равномерно садить семеня в почву. До изобретения сеялки, семеня культур разбрасывались вручную, в результате чего не достигалось нужная плотность посева.

Кроме того, посадка семян в ручную требует больших физических усилий. Экономически ручной посев не оправдан: разбросанные семена на почву попадают неравномерно, и тратится их намного больше, чем при использовании сеялки. Также, производимая посадка вручную приводит к неоднородному распределению семян, в результате чего быстро истощается почва.

Сеялка для мотоблока своими руками

В наше время сеялки занимают достойное место среди используемой техники у аграриев. Используя сеялки производят рядковую посадку зерновых культур: овса, ржи, ячменя, пшеницы. Также зерновые сеялки используют для посева зернобобовых культур: горох, соя, фасоль, люпин, чечевица и нут. Кроме этого сеятельное оборудование используют, чтобы садить культуры, близкие к зерновым по размерам и особенностям высева: сорго, гречка и просо.

Применять ручную сеялку будет уместно на небольших участках. Если же участок довольно большой, то используеться сеялка для мотоблока (своими руками сделанная). Но любая из них поможет ускорить процесс сеяния семян и повысит равномерность в размещении растений, когда они вырастут.

Зерновые сеялки разделяются на три группы, в зависимости от высеваемых культур:
Комбинированные сеялки оборудованы специальными приспособлениями, которые вносят в почву вместе с семенами минеральные удобрения.

  1. Универсальные сеялки используют для посева практически любой культуры.
  2. Специальные сеялки необходимы, чтобы сеять определенные виды культур.
  3. Каждую зерновую сеялку, можно купить, а можно сделать своими руками.

Рассмотрим несколько вариантов изготовления сеялки для мотоблока своими руками

Вертикальные одинаковые диски (3 шт) на равном расстоянии насаживаются на ось. Высверливаются семенные гнёзда в ободе любого из них, в количестве 12 шт. Когда сеялка двигается, диск с семенными гнездами попадает в установленный сверху бункер, где находится посевное зерно. Там происходит захват зерна, и его перенос в борозды, которые смонтированы перед дисками сеялки.
К рамке орудия, для заделки семян, устанавливают горизонтальную планку-волокушку. Диаметр дисков и колес, и расстояние между ними определяет изготовитель.

Самодельная сеялка поставлена на три колеса. Переднее колесо взято от детской коляски, заднее колесо — от детского велосипеда. Рама, согнутая в виде буквы П, изготовлена из полосового железа, шириной 11,5 см и длинной 52,5 см. На нее устанавливают бункер для семян, который представляет собой ящик, сделанный из многослойной фанеры.

После чего бункер затягивают болтами. Внутри установлен высевающий аппарат, на двух подшипниках скольжения. Сам он представляет из себя вал, сделанный из березы и вскрытый лаком, форма которого отдаленно напоминает катушку для ниток.

Когда самодельная сеялка перемещается по вспаханному участку, происходит вращение катушки высевающего аппарата, благодаря натянутой велосипедной цепи. Ячейка ленты захватывает семена находящиеся в бункере, и роняет их в специально прикрепленную воронку семяпровода.

Более современный вариант самодельной сеялки для мотоблока

Делается  самодельная сеялки для мотоблока трех основных частей: два ходовых колеса, высевающий валик, семенной ящик, два подшипника, два кронштейна для крепления сошника и ручки с кронштейном.

Семенной ящик изготавливают используя деревянные доски, толщиной 15 мм. Чтобы их снизу закрыть используют две стальные накладные донышки, толщиной 1 мм. Поперечные и продольные стенки соединены саморезами, шипами и стальными уголками. Внизу стенок ящика на шурупах или гвоздях устанавливаются деревянные наклади, толщина которых 15 мм.

Чтобы установить высевающий валик, в накладках и стенках сделаны вырезы в форме полукруга. Для этой же цели, к накладкам шурупами привинчивают кронштейны крепления. Для того, чтобы семена сбрасывались из ячеек в наклонных донышках установлены резиновые пластинки.

Колеса сеялки имеют диаметр 200 мм, и ступицы в 60 мм. В ступицах сделаны отверстия, которые одинаковы с диаметром высевающего валика. Сошник крепится к кронштейнам и изготавливается из листа стали в 1,5 мм. Несколько отверстий делается на кронштейне. Регулировать глубину, на которую будут сажаться семена, можно перезакреплением сошника в отверстиях. На заднюю стенку семенного ящика крепится кронштейн, через который идет соединение с мотоблоком.

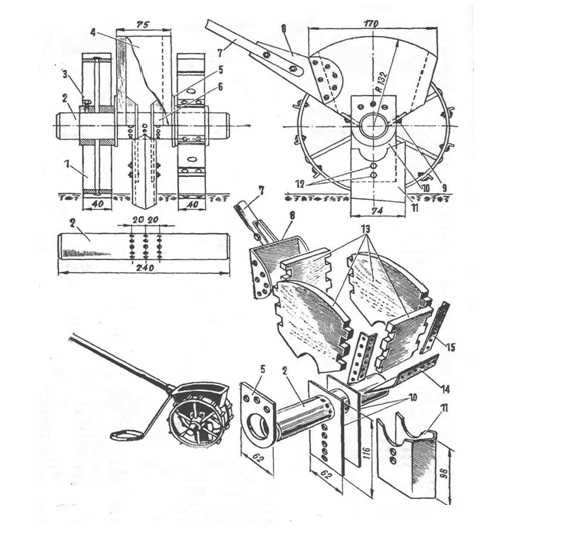

Чертежи сеялки к мотоблоку

motoblok-kultivator.com

Сеялка для мотоблока — виды сеялок, изготовление своими руками

С каждым годом количество приспособлений для продуктивной работы мотоблоков стремительно увеличивается. Наряду с плугом, фрезой, окучником и другими приспособлениям достойное место занимают и разнообразные сеялки для мотоблока, которые можно как приобрести в магазине, так и, обладая определенными навыками и имея их чертежи, изготовить своими руками.

Какие бывают сеялки

Вне зависимости от того, заводская сеялка или самодельная, они все классифицируются по способу высева и по принципу работы. По способу высева они бывают:

  • гнездовые;
  • рядовые;
  • пунктирные;
  • рассеивающие;
  • квадратно-гнездовые.

По принципу работы различают: универсальные и узкоспециализированные, предназначенные для высева одной культуры или одной группы культур – зерновая, кукурузная и т.д. Для работы на приусадебных участках, предпочтительнее использовать универсальные модели, которые способны высевать в почву семена как зерновых культур, так и овощей. Фермеры же предпочитают использовать узкоспециализированные агрегаты, соответствующие специализации их деятельности.

Но, как для фермеров, так и для приусадебных хозяйств большое значение имеет точность высева семян. Поэтому наиболее востребованной в последнее время стала самая экономна из сеялок — пунктирная или, как ее чаще называют, сеялка точного высева.

Популярные заводские модели

Сегодня на рынке сельскохозяйственной минитехники продаются несколько видов сеялок для мотоблока:

Премиум СТВ-2 – универсальная двухрядная сеялка, предназначенная для установки на мотоблок мощностью не менее 6 л.с. Одновременно нарезает борозды, сеет в них семена, заделывает их и уплотняет почву. Аппарат СТВ-4 имеет практически те же характеристики и возможности, что и Премиум СТВ-2, но вдвое продуктивнее, поскольку сеет сразу в 4 ряда вместо 2.

Главная задача 6-рядной СМ-6 — высевать мелкие семена овощей, злаков и трав. Оригинальное конструктивное решение вакуумной сеялки точного высева СВТВ 4-8 дает возможность регулировать количество высеваемых рядов с 4 до 8.

Сеялка своими руками

Самый простой вариант изготовления сеялки своими руками — дисковый. 3 одинакового диаметра диска крепятся на оси на равном расстоянии друг от друга. В ободе одного из них высверливается 12 семенных гнезд. Сверху над дисками на раме крепится бункер с посевным материалом.

Для бункера сбивается из многослойной фанеры ящик, который болтами крепиться к раме. Внутри бункера размещается на двух подшипниках скольжения березовый лакированный валик, своей формой смахивающий на катушку для ниток. Он исполняет роль высевающего аппарата.

Сама рама шириной 11,5 см и длиной 52,5 см изготавливается из согнутого в букву «П» листового железа. Устанавливается конструкция на колеса: переднее – от детской коляска, заднее – от детского велосипеда. Диаметр дисков, колес и расстояние между ними каждый определяет самостоятельно.

Во время движения диск с высверленными в ободе гнездами своей верхушкой попадает в семенной бункер, приподнимая высевающий аппарат и, захватывая в отверстия семена, переносит их в борозду. Сзади на раму крепится специальная планка-волокушка, у которой есть свое предназначение – заделывать высеянные семена.

Это самый простой вариант изготовленной своими руками сеялки. Есть и другие, более сложные в техническом плане варианты. Но любая, даже самая примитивная, самодельная сеялка для мотоблока имеет как минимум одно неоспоримое достоинство перед заводскими аналогами — она своему хозяину практически ничего не стоит. Но это уже другая тема для разговора.

comments powered by HyperComments

sadovij-pomoshnik.ru

Сеялки для мотоблока — виды и особенности, изготовление, видео

Сеялка – это тип навесного оборудования, предназначенный для посадки семян сельскохозяйственных культур. Ее наличие и активное использование позволяет засеять большие по площади участки, сэкономив массу времени и сил фермера.

Как работает сеялка на мотоблок?

Цепная передаче сеялки в паре с предусмотренным в ее конструкции задним колесом представляет собой самый главный рабочий механизм оборудования. Предварительно бункер сеялки рассчитан для одновременного посева  на участке, шириной от двух до пяти проделанных рядов. В более крупных сеялках или приспособлениях сборного типа на каждый ряд предусмотрено по отдельному бункеру. При посеве мелкие семена, например – семечки моркови – следует смешивать с наполнителями в виде отрубей или вареной крупы. Вместе с тем, семена нельзя смешивать с песком, так как он только повредит структуру деликатных семечек.

Каждая овощная сеялка предварительно укомплектована щеткой, предназначенной для рыхления высаживаемых семян. В процессе вращения опорно-приводных колес  приводиться в действие щетка, которая ворошит семена. Благодаря этому семечки равномернее высыпаются в отверстие, предусмотренное в задней части имеющегося бункера сеялки. Выходное отверстие в бункере закрыто специальным поворотным диском, который может иметь разный диаметр. Размер выходного отверстия также может быть разным – это позволяет высевать семена  разных культурных растений, а также высаживать по несколько семян одновременно.

Конструкция сеялки позволяет предварительно настроить глубину и скорость посева, а также количество высаживаемых семян. Еще одно большое преимущество – сеялка может использоваться для работы с любым мотоблоком, независимо от его класса.

Виды и особенности сеялок для мотоблоков

В зависимости от типа семян, предназначенных для посева, сеялки для мотоблоков делятся на несколько видов. Такая классификация необходима, в первую очередь, для того, чтобы покупатель смог определиться с наиболее подходящим для своих потребностей оборудованием.

Сеялка к мотоблоку для чеснока

Этот тип оборудования позволяет посеять семена чеснока и других культур, чьи семечки обладают средними размерами. Чеснокосажалка для мотоблока имеет регулируемые по диаметру входные и выходные отверстия, что позволяет использовать такое приспособление непосредственно для посева ряда других сельскохозяйственных растений.

В число основных преимуществ такого рода хозяйственных приспособлений следует отнести долговечность, широкий функционал и возможность регулировки для работы в конкретных условиях.

Сеялка кукурузная для мотоблока

Это приспособление имеет крупные и, как правило, нерегулируемые входные и выходные отверстия. Среди преимуществ таких сеялок эксперты выделяют отличную сбалансированность, что делает это оборудование более устойчивым на неровных покрытиях.

Среди основных достоинств таких сеялок специалисты выделяют простоту в применении и компактность.

Сеялка зерновая для мотоблока

Зерновые сеялки для мотоблока оборудуются небольшими бункерами, расположенными по центру конструкции. При необходимости такую сеялку можно оснастить дополнительными емкостями для зерна.

Оборудование этого типа изготавливается из прочных сплавов, обладающих повышенной устойчивостью к коррозии.

Сеялка бобовая для мотоблока

Такого рода приспособление имеет широкие не регулируемые входные и выходные отверстия, а также вместительный бункер.

В числе основных преимуществ сеялок для бобовых культур выделяется выносливость и длительные сроки практического применения.

Как сделать сеялку для мотоблока своими руками?

Чтобы самодельная сеялка к имеющемуся мотоблоку получилась сбалансированной и многофункциональной, следует строго придерживаться определенной схемы. Используемые чертежи должны своевременно подсказать размеры деталей и способы их установки в общую конструкцию.

После изучения чертежей следует приступать непосредственно к сборке оборудования своими руками:

  1. Для начала нужно сделать раму. Ее можно изготовить из труб или железных полос, приваренных друг к другу в форме буквы П;
  2. Поверх рамы следует установить бункер и закрепить его болтами;
  3. Внутри бункера нужно расположить механизм для посева, который потребуется установить на 2 скользящих подшипника;
  4. Далее нужно взять трубу, которая будет играть роль оси, и насадить на нее 3 неповрежденных диска. Последние должны быть установлены на одинаковой дистанции;
  5. Далее в каждом из дисков нужно просверлить по 12 отверстий, в которые будут помещаться высаживаемые семена. В процессе движения сеялки диски будут проходить сквозь бункер, а семена будут падать в отверстия, после чего диски направят их в борозды, предустановленные напротив дисков;
  6. В задней части изготовленной рамы следует установить специальную планку, которая будет заделывать семена в почву;
  7. Снизу к раме нужно присоединить 3 колеса. Более детально о сборке сеялки на мотоблок расскажет видео
В процессе использования самодельной сеялки катушка посевного механизма, под действием велосипедной цепи, будет вращаться. Это заставит двигаться диски с отверстиями. При этом семена, после попадания в сделанные ранее отверстия, будут транспортироваться в борозды, после чего начнут выпадать в грунт. Одновременно расположенная сзади планка будет заделывать  посевной материал в почву.

Сеялка на мотоблок – более сложный способ изготовления своими руками

Этот вариант сборки подразумевает изготовление пунктирной сеялки для используемого в хозяйстве мотоблока.

При этом самодельная сеялка точного высева для мотоблока непременно должна состоять из перечня таких элементов:

  • семенного бункера:
  • 2-ух подшипников;
  • 2-ух ходовых колес;
  • 2-ух кронштейнов , фиксирующих сошник;
  • ручки, оборудованной кронштейном.

Алгоритм сборки сеялки для мотоблока выглядит последующим образом:

  1. Вначале нужно сделать семенной бункер. Для его изготовления следует воспользоваться досками с толщиной в 1,5 см. Днище бункера можно сделать из планки, толщиной в 1 см. Продольные и поперечные стенки бункера потребуется скрепить между собой металлическими уголками, шипами и саморезами. Непосредственно в нижней части стенок изготовленного бункера необходимо установить специальные деревянные накладки, прикрепленные при помощи шурупов или гвоздей;
  2. В стенках и накладках бункера потребуется проделать отверстия для монтажа посевного валика. После этого при помощи шурупов к накладкам прикручивается крепежные кронштейны;
  3. Колеса к самодельной сеялке должны крепиться посредством ступиц. Диаметр используемых колес не должен превышать 20 см. В ступицах перед монтажом потребуется проделать отверстия, диаметр которых обязательно должен быть одинаковым с диаметром используемого посевного валика;
  4. Крепить сошник к кронштейнам необходимо посредством стального листа, толщиной в 1,5 мм. На кронштейне также нужно проделать пару отверстий;
  5. Для крепления бункера к мотоблоку к задней стенке бункера следует прикрепить кронштейн.
Посадка мотоблоком чеснока с изготовленной сеялкой позволит выполнить более точный посев подготовленных семян, помещая их точно в пределах проделанных борозд. Такое приспособление обладает высокой производительностью, выносливостью и способно прослужить в хозяйстве не один год.

pro-traktor.ru

Сеялка для мотоблока — описание, виды, видео и цены на сеялки

Современная сеялка для мотоблока позволит сделать посев луковиц семян удобным и эффективным процессом, требующим минимальных затрат времени и сил со стороны владельца.

Область применения

Применяется сеялка для мотоблока в условиях необходимости обработки больших территорий и посева, как овощных, так и зерновых культур. К особенностям сеялки можно отнести возможность регулировки таких параметров как плотность и глубина высева семян.

Одну и ту же модель можно запросто установить как сельскохозяйственное оборудование на мотоблоки среднего и тяжелого типов. На случай использования сеялки в труднодоступных для автоматического оборудования местах, предусмотрена возможность приобретения модификации ручного типа.

Учитывая специфику условий окружающей среды, можно купить сеялку для мотоблока с антикоррозионным покрытием.

Каждая модель отличается также повышенной износостойкостью, что позволит обеспечивать беззаботную ее эксплуатацию на протяжении нескольких сезонов, без необходимости проведения ремонта.

План изготовления мотоблока своими руками и список необходимых материалов.

На этой страничке все о том как изготовить самодельный прицеп к мотоблоку.

Принцип работы

Сеялка для мотоблока имеет достаточно простой принцип работы. Основными узлами и агрегатами конструкции являются заднее колесо и цепная передача, работающие как единый слаженный механизм. Цепная передача приводит заднее колесо в движение, и именно этот процесс позволяет выпадать семенам в землю. Запасы семян располагаются в специальном бункере, рассчитанном на одновременный посев по всем рядкам.

Скорость настройки высева можно отрегулировать заблаговременно, как и определить размер луковиц семян. За счет регулировки размерности контролируется также количество посадок, его можно увеличивать или же уменьшать, в зависимости от потребности.

Когда необходимо высевать мелкие семена, такие как морковь используют наполнитель. В качестве наполнителя идеально подойдут отруби, различные крупы, но никак не речной песок, так как он способен повредить семя. В разных моделях глубина посева, как правило, колеблется от нулевого значения и до нескольких сантиметров, что позволяет легко и просто регулировать данный параметр.

Классификация и краткие характеристики

В настоящее время существуют сеялки для мотоблока самых разных типов, в зависимости от потребностей хозяйства.

По способу посева можно выделить следующие типы оборудования:

  • рядовые, способные совмещать во время рядового посева также заделку семян;
  • гнездовые, в рядках размещают гнезда семян во время посева;
  • квадратно-гнездовые, способные закладывать гнезда семян по заблаговременно отмеченным вершинам прямоугольников, либо квадратов;
  • пунктирные, позволяют размещать луковицы семян в одном ряду и на определенном (как правило, одинаковом) расстоянии при посеве в широкий ряд;
  • разбросные, их задача заключается в разбросе луковиц семян по всей поверхности поля.


Помимо данной классификации, сеялка может отличаться в зависимости от культур, либо же наоборот, быть универсальной. Универсальная конструкция отлично подходит для работы с семенами разных культур, как зерновых, так и овощных.

Существуют также специальные конфигурации, предназначенные для посева конкретных культур, к примеру, той же кукурузы. Зерновые сеялки к мотоблоку эксплуатируются при необходимости посева зерновых культур, а также для посадки бобовых либо же других, близких по семейству.

Овощные типы сеялок предназначены для работы со своими категориями культур.

Видео сеялка для мотоблока в работе.

Популярные производители

Производитель Zirka предлагает сеялки как однорядного, так и многорядного типов. Отличительными особенностями данной компании является высокая производительность, огромный ассортимент продукции и доступность.

Производственные мощности расположены в Китае. Купив сеялку для мотоблока вы получаете один год гарантии с момента покупки.

Модели Zirka отличаются высоким уровнем качества и надежности, за счет многоступенчатого контроля.

Сеялки представленные производителем «Кентавр» отличается высоким значением глубины посева, возможностью регулировки интервала. Сеялка производится в Китае, на нее предоставляется один год гарантии с момента покупки. Цена сеялки для мотоблока только радует. Производитель старается минимизировать вес рабочего оборудования, что и позволяет получить на выходе надежную и компактную систему, удобную к повседневному использованию.

Как изготовить минитрактор из мотоблока нева и что для этого нужно.

Заглянув сюда вы сможете посмотреть фото БелАЗов и ознакомиться с их техническими характеристиками.

Перейдя по этой ссылке вы ознакомитесь с отзывами посевного комплекса Кузбасс.

Подводя итог

  • Возможность приобретения сеялки для мотоблока, как для конкретных культур, так и комбинированные конструкции;
  • Обеспечение высоких скоростей посева при эксплуатации данного оборудования;
  • Неприхотливость системы к обслуживанию;
  • Универсальность конструкций сеялок относительно типов мотоблоков;
  • Доступность моделей для покупателя различного уровня достатка.

Больше информации на сайте

spectechzone.com

Сеялка для мотоблока — принцип работы, изготовление своими руками


Современная сеялка на мотоблок – это приспособление, позволяющее посадить семена чеснока, лука, кукурузы и других культур, сэкономив силы и время фермера. Конструкция сеялки достаточно проста, что позволяет изготовить ее самостоятельно.

О том, что для этого потребуется, и как сделать оборудование своими руками – поговорим более подробно.

Сеялка к мотоблоку – принцип работы приспособления


Чеснокосажалка для мотоблока работает по очень простому принципу. В число основных элементов конструкции входит цепная передача и заднее колесо, функционирующие как единое целое. Передача воздействует на колесо и приводит его в движение, в результате чего семена выпадают на землю. Весь посадочный материал содержится в специальном бункере, предварительно рассчитанном на посев одновременно во все рядки.

В современных сеялках можно настроить скорость посева семян и размеры их луковиц. Благодаря этому фермер также получает возможность увеличить или уменьшить количество посадок. Разные модели сеялок позволяют регулировать глубину посева, которая, как правило, варьируется от нуля до нескольких сантиметров.

В тех случаях, когда посадке подлежат семена моркови или другой мелкий посадочный материал, фермер может воспользоваться наполнителями. В качестве них можно применять различные крупы или отруби. Вместе с тем, для этой цели нельзя использовать речной песок, так как он может повредить хрупкие семена.

Разновидности и описание сеялок для мотоблока


Посадка мотоблоком чеснока и других культур может выполняться разными сеялками. Ниже рассмотрим конструктивные особенности каждого из типов сеялок для мотоблока более подробно.

Рядовые сеялки


Приспособления такого рода используются для рядового посева и одновременной заделки семян в почву. В зависимости от назначения, в продаже встречается рядовая сеялка к мотоблоку для чеснока, сеялка кукурузная для мотоблока и универсальная рядовая сеялка, которая подходит для посева семян любых культур.

Основными элементами рядовых сеялок на мотоблок являются сошники и высевающие приборы. На сошниках установлены специальные «лапки» или цепочки, которые необходимы для заделки семян в грунт. В целях эксплуатации на участках с тяжелыми грунтами применяются рядовые сеялки с дисковыми сошниками, а для применения на рыхлой почве используются приспособления с анкерными сошниками. К основным плюсам рядовых сеялок относится равномерность посева и оптимальная глубина заделки посадочного материала.

Гнездовые сеялки


Приспособления этого рода оптимально подходят в тех случаях, когда фермеру необходимо посеять культуры точно в подготовленные заранее лунки, или гнезда. Гнездовые сеялки для мотоблока могут успешно использоваться для посева семян чеснока, лука и другого мелкого посадочного материала.

К плюсам гнездовых сеялок к мотоблоку относится простота в применении. Такое оборудование отличается небольшими габаритами и массой. Тем не менее, сеялки этого рода очень медленны, из-за чего на работу с ними уходит достаточно много времени.

Квадратно-гнездовые сеялки


Эти зерновые сеялки для мотоблока проделывают гнезда по заранее отмеченным точкам в условных квадратах или прямоугольниках. Такие конструкции состоят из рамы, опорных колес, механизма разматывания мерной проволоки с катушки и посевных секций.

К плюсам этих приспособлений для мотоблока следует отнести способность охватывать большой участок территории при работе. Среди недостатков таких сеялок выделяется большая масса из-за наличия в их конструкции большого количества металлических элементов. Эти сеялки не способны развивать высокую скорость, что приводит к потере времени при работе с ней.

Разбросные сеялки


Устройства этого типа имеют простую и надежную конструкцию, не требуют особого ухода и крайне редко нуждаются в ремонте. Принцип работы разбросных сеялок на мотоблок очень прост: при эксплуатации семена, забираемые специальным диском, поддаются воздействию давления, в результате чего выбрасываются из сеялки на участок.

К плюсам таких приспособлений относится высокая производительность. Среди минусов следует выделить затруднения при использовании сеялок на краю участка, при котором большая часть семян выбрасывается за пределы огорода.

Пунктирные сеялки


Эти приспособления применяются для посева семян чеснока, лука, кукурузы и бобовых культур в предварительно подготовленные гнезда, которые находятся на определенном расстоянии друг от друга. Несмотря на сложную конструкцию и большие габариты пунктирные сеялки к мотоблоку достаточно просты в эксплуатации.

К преимуществам таких приспособлений относится высокая точность при посеве и хорошая производительность. Среди минусов следует выделить отсутствие возможности использовать такие сеялки на участках с тяжелым глинистым грунтом.

Самодельная сеялка для мотоблока – варианты изготовления своими руками


Существует несколько способов сделать сеялку к мотоблоку. При выборе метода обязательно учитывайте свои возможности и опыт в работе с оборудованием. Далее рассмотрим каждый из способов более подробно.

Рядовая сеялка на мотоблок – простой способ изготовления

Непосредственно перед началом изготовления простой сеялки для мотоблока обязательно изучите чертежи. Они подскажут вам размеры деталей, метод их крепления и правильный порядок действий при сборке.

Далее следует подготовить материалы и инструменты. Для работы вам потребуется:

  • стальные листы, толщиной не более 5 мм;
  • 3 металлических диска;
  • стальная труба;
  • деревянный брусок;
  • велосипедная цепь;
  • 3 небольших колеса;
  • болты и шурупы;
  • сварочный аппарат;
  • ножовка по металлу;
  • электрическая дрель сверла;
  • многолистовая фанера.

Алгоритм изготовления выглядит следующим образом:

    1. Для начала сварите П-образную раму сеялки так, как указано на схеме. Для ее изготовления возьмите листовое железо, длиной 52,5 см, и шириной 11,5 см;
    2. В верхней части рамы установите семенной бункер в виде ящика, который можно сделать из многослойной фанеры;
    3. Внутрь бункера установите аппарат для высевки, который должен монтироваться на два подшипника скольжения. Сам аппарат должен иметь форму вала и напоминать катушку для наматывания ниток. Его можно сделать из куска древесины и покрыть лаком;
    4. Затем возьмите стальную трубу, которая послужит осью, и насадите на нее 3 металлических диска, которые должны быть закреплены на одинаковом расстоянии друг от друга;
    5. В ободе одного из дисков просверлите 12 отверстий, в которые будут попадать семена. Когда сеялка начнет работать, этот диск с проделанными в нем отверстиями будет попадать в бункер с посадочным материалом. После этого захваченные семена будут попадать в борозды, установленные непосредственно перед дисками сеялки. Для вращения диска наденьте на него велосипедную цепь, второй конец которой закрепите на роторе двигателя мотоблока;
    6. Далее в задней части рамы сеялки приварите горизонтальный кусок стального листа, который необходим для заделки семян в почву;
    7. После этого к нижней части конструкции необходимо прикрепить 3 колеса. Переднее колесо можно взять от старой детской коляски, а два задних – от детского велосипеда. Более подробно об изготовлении простой рядовой сеялки расскажет видео.

Изготовленная своими руками рядовая сеялка одинаково хорошо подходит для посева семян чеснока или кукурузы. В процессе перемещения приспособления по предварительно вспаханному участку катушка сеялки начинает вращение, что происходит благодаря наличию велосипедной цепи. Семена, которые находятся в бункере, зачерпываются ячейками катушки, после чего они перемещаются в воронку семяпровода, а оттуда – в грунт.

Гнездовая сеялка точного высева для мотоблока – более сложный метод сборки


Как и в первом случае перед началом работ изучите детальную схему, которая поможет не допустить ошибок при сборке.

Гнездовая сеялка должна состоять из нескольких основных элементов. Вам понадобится:

      • 2 колеса для передвижения по участку;
      • бункер для посевного материала;
      • валик для высева;
      • 2 подшипника;
      • ручка с кронштейном;
      • 2 кронштейна, необходимых для монтажа сошника.

Порядок действий при изготовлении выглядит следующим образом:

      • Сделать бункер можно из деревянных досок, толщиной примерно 1,5 см. В качестве днища бункера воспользуйтесь несколькими кустами листовой стали, приваренными друг к другу. Стенки ящика вдоль и в поперек соедините саморезами, стальными уголками или шипами. В нижней части стенок бункера установите деревянные накладки, толщиной 1,5 см. Для их крепления используйте гвозди или шурупы. В задней части бункера сеялки закрепите кронштейн, посредством которого приспособление будет соединяться с мотоблоком;
      • Для монтажа валика для высевки в стенках и накладках проделайте вырезы, имеющие форму полукруга. Далее к накладкам шурупами прикрепите фиксирующие кронштейны. Чтобы при посеве семена падали точно в намеченные места, установите в наклонных донышках несколько резиновых пластин;
      • Колеса сеялки должны иметь диаметра не менее 20 см. Для их крепления воспользуйтесь ступицами, длиной 6 см. В ступицах сделайте отверстия, которые по размерам должны быть одинаковыми с отверстиями в валике для высева;
      • Для изготовления сошника используйте листовую сталь, толщиной 1,5 мм. Далее прикрепите элемент при помощи кронштейнов. На одном из кронштейнов сделайте несколько отверстий – они понадобятся для регулировки глубины, на которую будут высеваться семена. Для настройки этого параметра вам потребуется переставить сошник с одного отверстия в другое.

Изготовленная таким образом сеялка поможет быстро посадить семена чеснока, лука, кукурузы и бобовых культур. При этом посевной материал будет попадать точно в заранее подготовленные лунки.

o-motoblokah.ru

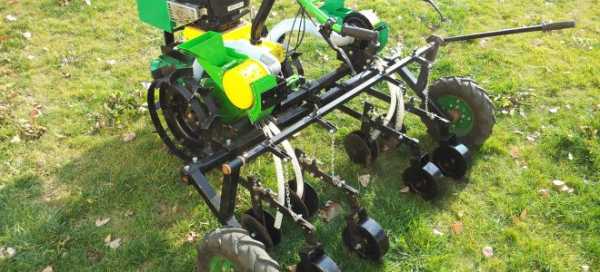

Сеялка двухрядная точного высева СТВ-2 для мотоблока

Сеялка буксируемая навесная к мотоблокам предназначена для для быстрого и качественного высева семян на предварительно подготовленном земельном участке. Они позволяют одновременно нарезать борозды, высевать семена, заделывать их в почву и уплотнять рядки.

Сеялка высевает два ряда одновременно. Сеялки могут агрегатироваться с мотоблоками, мощностью выше 6 л. с. Культуры, которые вы можете сеять — огурец, морковь, лук, редис, свекла, соя (горох), спаржевая фасоль, кукуруза, томаты, перец, баклажан, арбуз, кабачки, лук-севок и тому подобные.

Комплектация:

Рама

1

Прицепное устройство

1

Колесо с грунтозацепами

2

Кронштейн привода ворушителей

1

Узел правого колеса

1

Узел левого колеса со звездочками, цепным приводом, муфтой сцепления и натяжным роликом

1

Дозирующее устройство с бункером

2

Высевающая секция

2

Сошник

2

Загортач

4

Трубка семяпровода

2

Дозирующие барабаны с проф. кольцами и ячейками

Ф8

Ф10

2

2

Втулка привода дозирующего барабана

2

Упорная втулка

2

Резиновая заглушка

2

Ворушитель семян

2

Вал привода дозирующего устройства

1

Вал привода ворушителей

1

Ремень привода ворушителей

1

Ролик привода ворушителей

1

Комплект крепежа

1

Инструкция по сборке и эксплуатации

1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сеялка двухрядная точного высева СТВ-2 для трактора (мотоблока)

Тип дозирующего устройстваЩеточно-ячеистый
Тип сошникаНаральниковый, килевидный
Тип окучникаПластинчатый
Тип механизма передачи вращения на вал дозирующих барабановЦепной (имеется муфта сцепления для отключения привода)
Расстояние между семенами в рядуВ зависимости от установленного дозирующего барабана и передаточного отношения на дозирующее устройство
Ёмкость бункера для семян, дм33
Глубина заделки семян, см1 — 6
Ширина междурядий, см16-50
Рекомендуемая скорость движения, км /час3 — 4
Масса сеялки, кг40

Если Вы хотите получить консультацию по ремонту и обслуживанию Сеялка двухрядная точного высева СТВ-2

 обратитесь в нашу мастерскую. Механики BIKE18.RU имеют опыт по сборке и содержанию Сеялка двухрядная СТВ-2.
У нас Вы всегда найдете комплектующие и запчасти для cеялки двухрядная СТВ-2 — просто обратитесь к нашим менеджерам!
Звоните! Или пишите на почту [email protected]

bike18.ru

Сеялка овощная точного высева СТВ-2 для мотоблока

Сеялка овощная точного высева СТВ-2 для мотоблока: оптимизируйте огородное хозяйство за один проход ряда

Опытные аграрии знают: объем урожая овощей напрямую зависит от качества подготовки земли и сева. Двухрядные овощные сеялки позволяют за один проход ряда мотоблоком обработать одновременно две борозды. Комплект с прицельной точностью сеет, присыпает семена землей и утрамбовывает, обеспечивая защиту посадочного материала и нормальный рост рассады. В онлайн-магазине “МОТОТРАКТОР” вы найдете подходящие высевные устройства по доступным ценам.

З рабочих процесса в одной сборке

Овощная сеялка точного высева СТВ-2 агрегатируется к мотоблоку и минитрактору Garden Scout c помощью трехточечной навески. Рекомендуемая мощность машины — не менее 6 лошадиных сил. При этом оптимальная скорость движения агрегата размером 1200*650*650 мм и массой 40 кг составляет 3 — 4 км/ч. В стандартную сборку входят детали цепного привода с блокировкой муфты сцепления, кронштейны крепления, посевная секция, сошники и загортачи. Мощная профтруба рамы размерами 40*40*3 мм обеспечивает устойчивость всей конструкции. Возможна дополнительная комплектация маркером ряда. Заказать его можно в “МОТОТРАКТОРЕ”.

  1. Пара бункеров объемом 3 л каждый позволяет переносить посевной материал без значительных потерь на дозирующее устройство.
  2. Дозирующее устройство — щеточно-ячеистого типа, работает от опорно-приводного колеса с цепной передачей.
  3. В комплект входят дозирующие барабаны с отверстиями 3,6 — 6 мм и 10 — 16 мм, что отвечает размерам семечки популярных культур. С помощью них оператор забрасывает материал в сошники и меняет шаг высева. В среднем, он составляет 5 — 10 см. Исключением являются арбузы — 20 см и лук — 2,5 — 5 см. Советуем сразу обзавестись несколькими видами барабанов, чтобы расширить посевной функционал трактора.
  4. Наральниковые сошники высаживают семена на глубине 10 — 60 мм. А загортачи комбинированного типа обеспечивают их присыпание землей и плотную утрамбовку обработанного грунта.
  5. Аппарат подстраивается под междурядья шириной от 160 до 500 мм.

Сеялка овощная СТВ-2 — лидер продаж навесного оборудования в России

Вы сможете выполнять несколько рабочих процессов одновременно. С дозирующими барабанами открываются практически неограниченные возможности для посадки различных огородных культур: огурцов, томатов, баклажан, редиса, сои, лука, арбузов, кабачков. Благодаря высокой производительности и контролируемому расходу посевного материала налицо значительная экономия финансов.

Украинская надежная сборка проста и понятна в действии. Особенности конструкции высевного механизма позволяют настроить сеялку на разные типы почв и семян. Регулируемые ширина колеи, глубина и шаг посадки делают посев максимально предсказуемым и комфортным.

Чтобы купить овощную сеялку в Москве, не нужно влезать в долги — просто обратитесь в интернет-магазин “МОТОТРАКТОР”. У нас вы найдете качественную мототехнику и навесное оборудование по цене производителя с официальной гарантией на 12 месяцев. Пишите и звоните по телефону, указанному на сайте.



Характеристики:

Тип дозирующего устройства:Щеточно-ячеистый
Тип сошника:Наральниковый, килевидный
Тип механизма передачи вращения на вал дозирующих барабанов:Цепной (имеется муфта сцепления для отключения привода)
Расстояние между семенами в ряду в зависимости от передаточного отношения звёздочек, мм :В зависимости от установленного дозирующего барабана и передаточного отношения на дозирующее устройство
Емкость барабана для семян:8 кг
Глубина заделки семян, мм:10-60
Ширина междурядий, мм:160-500
Рекомендуемая скорость движения, км/ч:3-4
Ширина колеи, мм:1100
Длина, мм:1200
Ширина, мм:650
Высота, мм:650
Вес, кг:40

moto-traktor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
