Сеялка для мотоблока своими руками

Оглавление:

  • Сеялка для мотоблока своими руками
  • Чертежи сеялки к мотоблоку

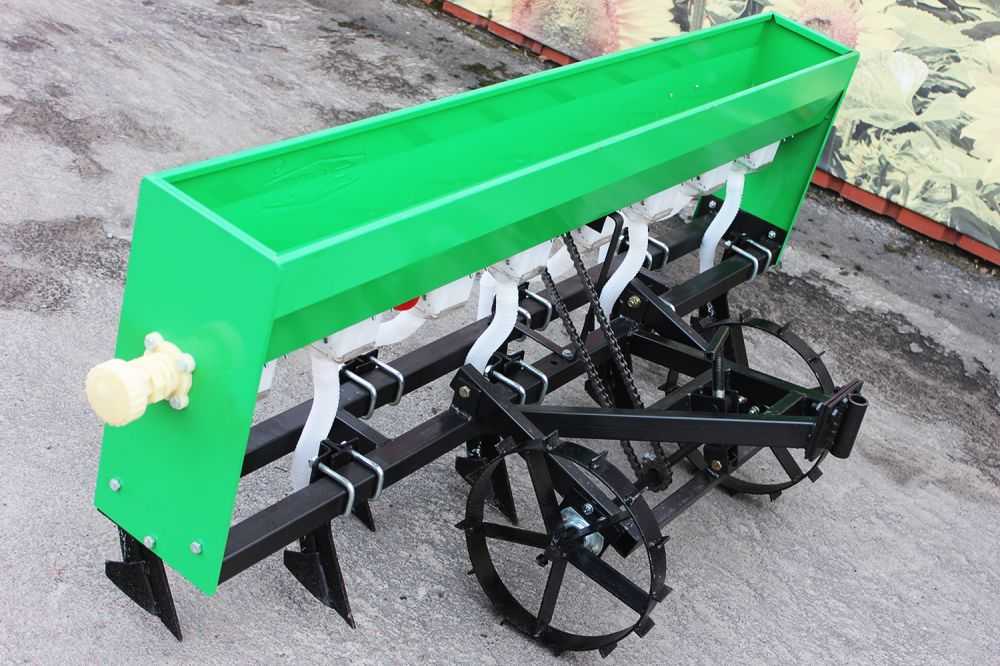

Зерновая сеялка для мотоблока относится к разряду сельскохозяйственных машин, используемых для того, чтобы равномерно садить семеня в почву. До изобретения сеялки, семеня культур разбрасывались вручную, в результате чего не достигалось нужная плотность посева.

Кроме того, посадка семян в ручную требует больших физических усилий. Экономически ручной посев не оправдан: разбросанные семена на почву попадают неравномерно, и тратится их намного больше, чем при использовании сеялки. Также, производимая посадка вручную приводит к неоднородному распределению семян, в результате чего быстро истощается почва.

Сеялка для мотоблока своими руками

В наше время сеялки занимают достойное место среди используемой техники у аграриев. Используя сеялки производят рядковую посадку зерновых культур: овса, ржи, ячменя, пшеницы. Также зерновые сеялки используют для посева зернобобовых культур: горох, соя, фасоль, люпин, чечевица и нут. Кроме этого сеятельное оборудование используют, чтобы садить культуры, близкие к зерновым по размерам и особенностям высева: сорго, гречка и просо.

Применять ручную сеялку будет уместно на небольших участках. Если же участок довольно большой, то используеться сеялка для мотоблока (своими руками сделанная). Но любая из них поможет ускорить процесс сеяния семян и повысит равномерность в размещении растений, когда они вырастут.

Зерновые сеялки разделяются на три группы, в зависимости от высеваемых культур:
Комбинированные сеялки оборудованы специальными приспособлениями, которые вносят в почву вместе с семенами минеральные удобрения.

  1. Универсальные сеялки используют для посева практически любой культуры.
  2. Специальные сеялки необходимы, чтобы сеять определенные виды культур.
  3. Каждую зерновую сеялку, можно купить, а можно сделать своими руками.

Рассмотрим несколько вариантов изготовления сеялки для мотоблока своими руками

Вертикальные одинаковые диски (3 шт) на равном расстоянии насаживаются на ось. Высверливаются семенные гнёзда в ободе любого из них, в количестве 12 шт. Когда сеялка двигается, диск с семенными гнездами попадает в установленный сверху бункер, где находится посевное зерно. Там происходит захват зерна, и его перенос в борозды, которые смонтированы перед дисками сеялки.
К рамке орудия, для заделки семян, устанавливают горизонтальную планку-волокушку. Диаметр дисков и колес, и расстояние между ними определяет изготовитель.

Самодельная сеялка поставлена на три колеса. Переднее колесо взято от детской коляски, заднее колесо — от детского велосипеда. Рама, согнутая в виде буквы П, изготовлена из полосового железа, шириной 11,5 см и длинной 52,5 см. На нее устанавливают бункер для семян, который представляет собой ящик, сделанный из многослойной фанеры.

После чего бункер затягивают болтами. Внутри установлен высевающий аппарат, на двух подшипниках скольжения. Сам он представляет из себя вал, сделанный из березы и вскрытый лаком, форма которого отдаленно напоминает катушку для ниток.

Когда самодельная сеялка перемещается по вспаханному участку, происходит вращение катушки высевающего аппарата, благодаря натянутой велосипедной цепи. Ячейка ленты захватывает семена находящиеся в бункере, и роняет их в специально прикрепленную воронку семяпровода.

Более современный вариант самодельной сеялки для мотоблока

Делается  самодельная сеялки для мотоблока трех основных частей: два ходовых колеса, высевающий валик, семенной ящик, два подшипника, два кронштейна для крепления сошника и ручки с кронштейном.

Семенной ящик изготавливают используя деревянные доски, толщиной 15 мм. Чтобы их снизу закрыть используют две стальные накладные донышки, толщиной 1 мм. Поперечные и продольные стенки соединены саморезами, шипами и стальными уголками. Внизу стенок ящика на шурупах или гвоздях устанавливаются деревянные наклади, толщина которых 15 мм.

Чтобы установить высевающий валик, в накладках и стенках сделаны вырезы в форме полукруга. Для этой же цели, к накладкам шурупами привинчивают кронштейны крепления. Для того, чтобы семена сбрасывались из ячеек в наклонных донышках установлены резиновые пластинки.

Колеса сеялки имеют диаметр 200 мм, и ступицы в 60 мм. В ступицах сделаны отверстия, которые одинаковы с диаметром высевающего валика. Сошник крепится к кронштейнам и изготавливается из листа стали в 1,5 мм. Несколько отверстий делается на кронштейне. Регулировать глубину, на которую будут сажаться семена, можно перезакреплением сошника в отверстиях. На заднюю стенку семенного ящика крепится кронштейн, через который идет соединение с мотоблоком.

Чертежи сеялки к мотоблоку

Похожие записи

Сеялки для мотоблока: овощные, зерновые, для чеснока

Приобрести или сделать сеялку для чеснока к мотоблоку или же агрегат для зерна планирует каждый фермер. Это устройство существенно экономит время и силы. Но необходимо ли покупать его под каждую культуру? И обязательно ли покупать вообще или можно сделать своими руками?

Сеялку для зерна можно сделать своими руками

Классификация сеялок на мотоблоках

Высевные агрегаты на мотоблоках классифицируют в зависимости от того, для посева каких именно сельхозкультур они предназначены. Наиболее популярные из представленных на рынке типов:

  • зерновые;
  • овощные;
  • чесночные;
  • точного высева.

Особенности каждого из них мы рассмотрим ниже.

Зерновые

Зерновые устройства могут быть разными. Всё зависит от типа зерна, для высева которого её используют. На сегодняшний день на рынке предлагают три вида таких приспособлений:

  • собственно, зерновые;
  • кукурузные;
  • для бобовых.

Важно! Необходимость делать столь разные машины связана с особенностью зерен каждого типа культур — сеялки зерновые должны строго отвечать размерам и форме семян.

Особенностью стандартных зерновых сеялок является наличие специальных бункеров для зерна. Кроме них, часто конструкция агрегатов даёт возможность навесить дополнительные ёмкости. Их достоинство в том, что изготовляют из стойких к коррозии сплавов.

Главная особенность кукурузных сеялок — крупные, специально приспособленные под кукурузные зёрна, выходные отверстия. При этом регулировать их диаметр нельзя. Такие устройства делают как можно более сбалансированными и устойчивыми.

Что касается агрегатов для бобовых, то у них отверстия делают ещё больше. При этом они тоже должны быть нерегулируемыми. Из-за больших размеров семян бункер для них делают вместительным.

Овощные

Овощные агрегаты дают возможность автоматизировать посадку картофеля, свёклы, моркови, лука и других культур такого типа. В роли приводной конструкции выступает колесо-опора, а щёточный механизм заставляет отсыпаться семена через заднюю стенку в нужном количестве. При этом отверстие закрыто специальным диском с дырками. Последние имеют разный диаметр для различных сельхозкультур.

Для чеснока

Стандартная сеялка для чеснока к мотоблоку хороша тем, что даёт возможность сеять не только эту популярную культуру, но и другие сельскохозяйственные растения, чьи семена отличаются средними размерами. Достигается такой результат за счёт специальной конструкции отверстий для входа и выхода.

В первую очередь они могут похвастаться регулируемым размером. На практике это значит, что владелец подобного механизма может подправить диаметр этих отверстий под диаметр семян. Ведь и чесночины бывают разными. Таким образом, приспособление для чеснока относят к категории наиболее функциональных.

Сеялки точного высева

Приспособления для точного высева так называют из-за того, что их конструкция позволяет с максимальной точностью регулировать не только количество семян, но и расстояние между ними. Они бывают разными, в зависимости от своего принципа действия:

  • механические;
  • пневматические;
  • вакуумные.
Сеялки точного высева имеют несколько функций

Самые дешёвые и простые — первые. Но наиболее точными, хотя и самыми сложными в обслуживании, являются два последних типа. В пневматических машинах посадочный материал подаёт воздушный механизм в ускоренном режиме. А у вакуумных дополнительно установлены компрессор и манометр.

Особенности сеялок

Как и любой агрегат, предназначенный для сельскохозяйственных работ, устройства для мотоблоков имеют свои особенности как конструктивного, так и рабочего характера. В конструкции каждой из них есть общие с другими типами элементы. Вся разница связана с семенами, которые сеют, — для каждого типа семян используют свою конструкцию на мотоблок.

Основные конструктивные элементы данного механизма:

  • сошники;
  • ёмкости для хранения семян;
  • колёса для заделывания;
  • механизмы для высевания.

Это интересно: сенокосилка на мотоблок.

Соединение мотоблока и агрегата для высева происходит с помощью сцепки, поставляемой в комплекте с последним.

Что касается особенностей работы механизма, то тут всё достаточно просто. Он работает всегда по одной и той же схеме:

  1. Сначала сошники закладывают грядки, бороздя землю.
  2. Одновременно, дозированное количество зёрен (смешанных с удобрениями) поступает из хранилища к лункам.
  3. Семена высыпаются через отверстия.
  4. Колёса закрывают борозды и утрамбовывают их.

Внимание! Конструкция отдельных моделей практически ничего не добавляет к вышеуказанной схеме.

Сеялка к мотоблоку своими руками

Для создания конструкции агрегата для посева своими руками начинают со схемы сеялки к мотоблоку, для чего составляют чертежи. После этого варят раму и сбивают ящик для посадочного материала, внутрь которого помещают активационное колесо. При создании агрегата под культиватор для посадки кукурузы не забывают о том, кукурузная сеялка для мотоблока своими руками должна содержать чуть большие выходные отверстия. Для цепной передачи используют старую велосипедную цепь.

Заключение

Агрегат для высева — это крайне необходимый, но достаточно простой механизм. Несмотря на всё их разнообразие, общие принципы работы каждой модели те же. Поэтому их достаточно просто сделать своими руками.



Теги: сажалки, ручная, рядов, контейнер, глубина, зубчики, трактор, чеснокосажалка, почву, небольших, участков, хозяйстве, самодельная, процесс, подходит, четырехрядная, труд, металлическую, инструмент, использования, изготовления, пластиковой, самостоятельно, удобно, легко, ширина, некоторые, сажать, бульбочек, магазинах, способ, огородов, детали, крепления, универсальные, вес, случае, мощности, очень, ручки, вариант, быстро, крышке, трубы, определенные, овощей, равномерно, благодаря, преимущества, цена

Картофелесажалка для мотоблока: преимущества, виды, изготовление своими руками

Картофелесажалка для мотоблока – это устройство, предназначение которого – быстрая посадка овоща. Люди, выращивающие картофель самостоятельно, знают, что это непростая задача. Чтобы облегчить задачу, сэкономить силы и сэкономить время, используйте мотоблок. И уже к нему приспособлена картофелесажалка.

Содержимое

  • 1 Быстрая посадка
  • 2 Преимущества картофелесажалки
  • 3 типа устройств
    • 3.1 Как работает ручной вид
    • 3.2. Механический плантатор картофеля: принцип работы и преимущества
    • 3,3 Преимущества плантатора
  • 4 Дополнительные аксессуары
  • 5 Заключение

в специализированном магазине или можно сделать самому. Тем более, что сделать это несложно. Аппарат полностью подчиняется человеку при управлении.

Быстрая посадка

Развитие технологий облегчает работу человека в сельском хозяйстве. На рынке появились мотоблоки, мини-тракторы и другое навесное оборудование. С его помощью человек может улучшить обработку почвы. Результат – высокий урожай.

Владельцы небольших земельных участков и фермеры все чаще отдают предпочтение мотоблокам. Главной их особенностью является возможность установки различного навесного оборудования. Наиболее популярной является картофелесажалка.

Преимущества картофелесажалки

Самодельная картофелесажалка отличается от традиционного способа посадки овоща под лопатой. Его преимущества заключаются в следующем:

  • требует минимальных физических усилий;
  • сокращает время посадки;
  • способствует равномерному распределению клубней по косточкам;
  • глубина посадки одинаковая;
  • прост в использовании;
  • имеет высокую производительность;
  • можно отремонтировать;
  • низкая стоимость;
  • длительный срок службы.

С помощью картофелесажалки можно посадить овощ независимо от его сорта. Урожайность повышается за счет равномерного распределения клубней на нужную глубину. Также сохраняет расстояние между отверстиями.

Типы устройств

Для посадки овоща можно использовать ручную картофелесажалку или навесное оборудование для мини-трактора и мотоблока.

Как работает ручной вид

Картофелесажалка отлично помогает при посадке овощей на небольших и средних участках. Принцип работы оборудования следующий:

  1. Материал для посадки засыпается в приемную емкость.
  2. Сеялку кладут на поверхность земли и прижимают ножку к ограничительной планке, максимально углубляя нож в почву.
  3. После этого снимите ножку с ограничительной планки. Удерживая руками ручку картофелесажалки, наклоните ее от себя. Это создает свободное пространство для приемного контейнера. После этого ручка легко возвращается в исходное положение.
  4. Стебель продолжает находиться в почве, а в это время активируется подвижная ручка. Она открывает приемный контейнер, чтобы картофель мог упасть в отверстие.
  5. После этого ножка снимается со стоп-планки.

Во время посадки сосуд может забиться землей. Его очень легко чистить. Для этого достаточно совершать движения вверх-вниз с помощью подвижной ручки. После этого из контейнера картошка снова может без проблем выпасть.

Для равномерного распределения овощей в почве рекомендуется использовать сажалку на предварительно обработанной почве. В этом случае человек будет тратить меньше физических усилий.

Механическая картофелесажалка: принцип действия и преимущества

Минитракторная картофелесажалка обычно комплектуется небольшим плугом для формирования борозд. Сеялка распределяет клубни овощей равномерно, соблюдая одинаковое расстояние. Окучник рыхлит и засыпает картофель землей.

Преимущества сеялки

Фермеры и садоводы-любители ценят устройство за:

  • значительно сокращается время на посадку урожая;
  • между высаженными клубнями выдерживается одинаковое расстояние;
  • автоматическое формирование борозд и засыпка картофеля;
  • малый вес устройства;
  • компактный размер устройства;
  • сажалка для мотоблока своими руками имеет приемлемую стоимость.

Несмотря на множество преимуществ, у устройства есть и недостатки. Работать с картофелесажалкой, сделанной своими руками, сложно. Для этого потребуется сразу два человека. Такой подход облегчает посадку картофеля.

Мини-картофелесажалка, сделанная своими руками, будет хорошо работать только на подготовленной почве. Если почва слишком плотная, сеялка может упасть на бок. Из-за того, что лезвие будет плохо погружаться в землю, человек не сможет посадить культуру. Это займет много времени и усилий. Перед посадкой почву следует подготовить, взрыхлив ее.

Дополнительные аксессуары

Картофелесажалки для трактора или мотоблока могут комплектоваться дополнительными деталями. Обычно такими «улучшениями» интересуются фермеры, которым приходится обрабатывать большие участки земли. Может заинтересовать и садоводов-любителей. В любом случае дополнительные приспособления позволяют выполнять не только посадку картофеля и других овощей, но и заниматься различными земельными работами.

Одним из таких дополнительных «удобств» является регулятор высоты. Его также можно установить самостоятельно и зафиксировать высоту сеялки. Очень удобно, когда сажалка оборудована специальной секцией, в которую попадают лишние овощи. Затем картофель отправляют обратно в посадочный контейнер. Это действительно полезная и удобная функция.

Картофелесажалка также может иметь бункер, который действует как дозатор удобрений.

Заключение

Обычно ручные картофелесажалки однорядные. Это удобно и мало кто задумывается над тем, как его немного улучшить. Двухрядная картофелесажалка больше подходит для мотоблока или мини-трактора. Его размер отличается от однорядного. Используется на больших участках земли.

Владельцы небольшого огорода предпочитают однорядные картофелесажалки. Их достаточно для обработки участка земли возле дома или на даче.

С помощью картофелесажалки можно быстро и без усилий сажать картофель. Это устройство не только экономит время, но и энергию.

Это намного лучше, чем перелопачивать овощи. Плюс в том, что человек может сделать картофелесажалку самостоятельно. Вы можете выбрать ручной или навесной вариант для мотоблока или мини-трактора. Многие дачники уже опробовали это приспособление в работе и отзываются о нем только положительно.

Сеялка/разбрасыватель – земляные инструменты



Многие годы меня спрашивали: «У вас нет логотипа компании?» И на самом деле мы этого не сделали, так как я просто не нашел времени, чтобы придумать его… у нас просто было «Земляные инструменты», написанное блочным шрифтом, и это сошло за логотип.

Наконец, я решил приложить некоторые усилия и нанял свою невестку Трину Пайффер (сестру-близнеца моей жены), чтобы она нарисовала вывеску Earth Tools, которая есть у нас в магазине. Этот знак сделан из бревна красного восточного кедра длиной 4 фута; буквы вырезаны цепной пилой.

Этот знак я сделал лет 15 назад (ниже фото). Я подумал, что это был логотип с некоторым «значением»… а не просто какой-то произвольный дизайн. Надеюсь, вам понравится!

— Джоэл, владелец Earth Tools

«Проблемы/задержки с цепочкой поставок», вызванные Covid, сейчас в значительной степени устранены, НО — мы ВСЕ ЕЩЕ ОЧЕНЬ заняты в конце зимы и весной, а также сборкой/доставкой время ожидания увеличивается только из-за «затора» заказов на трактор / навесное оборудование, поступающих одновременно в «последнюю минуту». Так что — НЕ ждите до «последней минуты», чтобы сделать заказ! Если вам нужно оборудование для предстоящего вегетационного периода, ЗАКАЗЫВАЙТЕ ЗАРАНЕЕ! Имейте в виду, что мы отправляем заказы по принципу «первым оплачено, первым отправлено»… мы делаем NOT предлагает «срочную» сборку/отгрузку заказов на трактор и навесное оборудование за дополнительную плату. Мы ценим ваш бизнес и ваше терпение, и мы делаем все возможное, чтобы выполнять заказы как можно быстрее, БЕЗ урезания углов при надлежащей настройке оборудования, подготовке и проверке, которыми мы славимся.

Механический обжимной ролик

Реализует

Цеповые косилки


Сеялка/разбрасыватель R2 Rinaldi

Типичный из всех инструментов, которые мы носим с R2 Rinaldi, это очень хорошо сложенное орудие. Эта сеялка/разбрасыватель предназначена для посева газонов, покровных культур или других работ по полному уплотненному посеву ИЛИ может использоваться в качестве капельного разбрасывателя гранулированных удобрений или аналогичного материала. Он оснащен роликом с расширенной сеткой в ​​​​задней части, который помогает немного вдавливать семена / удобрения в почву, а также приводит в движение вал мешалки в бункере через роликовую цепь без проскальзывания.

Дренажные отверстия (отверстия) полностью регулируются по размеру (с помощью конструкции скользящего затвора), чтобы приспособиться к широкому спектру размеров семян / материалов … мы протестировали его с семенами гречихи, которая имеет довольно неправильную форму, и она показала себя очень хорошо. Отверстие «жалюзи» также быстро закрывается, что позволяет транспортировать машину, не роняя материал. У него даже есть регулируемая щетка по всей ширине, проходящая по верхней части сетчатого валика, чтобы очистить его от грязи (которая затем собирала семена).

Стандартная пластина с откидными отверстиями делает «ряды» семян на расстоянии около 1,25 дюйма друг от друга, и мы также предлагаем дополнительные пластины с откидными отверстиями, которые делают «ряды» еще дальше друг от друга: 2,5 или 5 дюймов, если желательна менее плотная посадка.

Сеялки доступны шириной 29 или 39 дюймов. Подходит для всех мотоблоков BCS & Grillo мощностью 8 л.с. (или больше) с колесами 4x10x18” (или больше) и с дифференциальным приводом . Размер 30 дюймов также доступен для установки за 30-дюймовой ротационной бороной R2. ПРИМЕЧАНИЕ: при использовании в сочетании с бороной необходимо прикрепить дополнительный передний груз к бамперу двигателя, так как сеялка и борона вместе создают БОЛЬШОЙ вес на заднюю часть машины. Вес см. на странице «Аксессуары для тракторов».

( Примечание: установка этой сеялки на некоторые модели тракторов может потребовать снятия рычага переключения ВОМ трактора, который снимается с помощью одного шплинта… так как это орудие не с приводом от ВОМ, рычаг для этого орудия не требуется в любом случае)


Разбрасыватель / сеялка R2 Rinaldi 30 дюймов для установки на 30-дюймовую борону R2 Rinaldi
  • Вес двигателя, необходимый для надлежащей балансировки трактора
  • Емкость бункера 37 литров (1,3 куб. фута)
  • Артикул 036.750-H: Рекомендованная производителем розничная цена: 1749 долларов 1590 долларов

Дополнительные элементы, необходимые для того, чтобы ВЫШЕ сеялка подходила НЕПОСРЕДСТВЕННО к мотоблоку
  • Артикул 036.200 Рычажный стержень: Рекомендованная производителем розничная цена: $105 $95
  • Вам понадобится ОДИН из следующих фланцев:
  • Артикул 021.018 Монтажный фланец для BCS [2 болта] или Grillo [G85-107] с болтовым креплением ВОМ: MSRP: 95 долларов США 85 долларов США
  • Товар 021.019Монтажный фланец с текущей быстроразъемной муфтой BCS «папа»: MSRP: 95 долларов США 85 долларов США
  • Артикул 021.041 Монтажный фланец с ВОМ Grillo G131 с болтовым креплением: Рекомендуемая производителем розничная цена: 95 долларов США 85 долларов США
  • Артикул 021. 044 Монтажный фланец с быстроразъемным соединением Grillo G85 — G107 «Вилка»: MSRP: 95 долларов США 85 долларов США
  • Артикул 021.066 Монтажный фланец с быстроразъемным соединением Grillo G110 «папа»: Рекомендованная производителем розничная цена: 95 долларов США 85 долларов США

Разбрасыватель / сеялка Rinaldi 39 дюймов R2 для установки непосредственно на мотоблок (ТРЕБУЕТСЯ монтажный фланец, указанный выше, для вашего конкретного трактора/типа навесного оборудования)
  • Вес двигателя, необходимый для надлежащей балансировки трактора
  • Емкость бункера 57 литров (2 кубических фута)
  • Артикул 036.1000: Рекомендованная производителем розничная цена: 1899 долларов 1750 долларов
  • Требуется монтажный фланец (как показано выше для модели 30 дюймов) для конкретного трактора / типа навесного оборудования
