Если есть система отопления с несколькими котлами, в таком случае необходимо использовать гидрострелку «Север»Гидрострелка «Север» – одна из разновидностей оборудования для обеспечения отопления помещений. Выпускается компанией с одноименным названием, расположенной в Челябинской области, г. Миасс. Для производства коллекторов и гидравлических разделителей используются самые новые разработки и технологии, которые позволяют производить качественное оборудование, с 5-летней гарантией.

Гидравлический разделитель Север: преимущества и сфера использования

Гидравлический разделитель «Север» незаменим тогда, когда в помещении задействовано много контуров отопления. Например, теплые полы, бойлер, отопительная система.

Используется такое оборудование в основном для согласованной работы отопительных и котловых контуров, а также защищает котел от перегрева.

Помимо этого гидроразделитель имеет несколько важных преимуществ его использования:

  • При использовании гидрострелки насосы и отопительные контуры могут работать, не оказывая влияние друг на друга и тем самым, продлевать срок своей эксплуатации;
  • Котел не перегревается, отсутствует конденсат, теплообменник не подвергается риску покрыться ржавчиной;
  • КПД котла возрастает, вследствие чего затраты на топливо снижаются;
  • Предотвращается риск выхода из строя теплообменника;
  • Есть возможность варьировать работу насосов, поддерживая оптимальную температуру;
  • Случайно попавший воздух или шлаковые скопления выводятся из системы, не давая им затруднить работу оборудования.

Использование гидрострелки «Север» позволит во много раз увеличить срок эксплуатации насосов и котла, а также защитить котельную от аварийных ситуаций.

Преимущество гидрострелки в том, что она помогает продлить срок эксплуатации насосов и отопительных контуров

Есть три режима работы этого оборудования:

  • Объем теплоносителя в котле равен объему в общем контуре отопления;
  • Объем в котле меньше объема в контуре;
  • Объем в котле больше объема теплоносителя в контуре.

Выбрать гидрострелку довольно просто: мощность котла или системы котлов должна быть меньше мощности гидравлического разделителя.

Например, при настенном или напольном котле мощностью до 50 кВт – подойдет гидравлическая стрелка «Север-60». Для системы с циркуляционными насосами будет полезен гидроразделитель «Север -100».

Коллектор Север: предназначение и преимущества использования

Коллектор «Север» используется для распределения теплоносителя по контурам системы отопления. Подходит для многих котельных по показателям мощности и числу контуров.

Преимущества использования такого оборудования:

  • Компактные размеры, аккуратный внешний вид;
  • Быстрая установка отопительной системы котельной;
  • Широкий ассортимент товара;
  • Более низкая стоимость по сравнению с импортными аналогами.

Коллектор «Север» – отличное решение для обеспечения отопительных контуров системы.

Схема работы и функции устройства Север М3

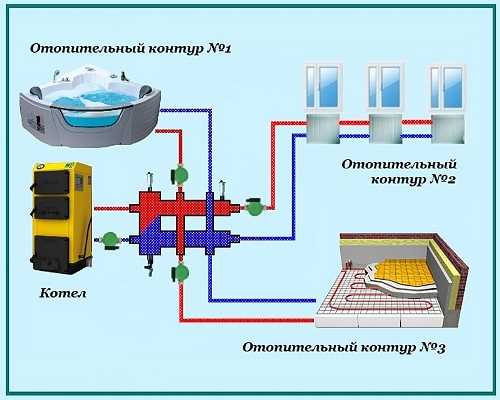

Гидроразделитель «Север М3» – это оборудование, предназначенное для функционирования трех контуров, сочетающее в себе функции коллектора и, непосредственно, гидрострелки.

Особенности устройства гидроразделителя «Север М3»:

  • Имеет один вход и несколько выходов;
  • Дает возможность регулировать контурную температуру отеплителя, разница может составлять до 45 градусов;
  • Входящие и выходящие потоки могут смешиваться друг с другом.

Перед тем как приступать к использованию гидрострелки «Север», лучше сперва ознакомиться с основными ее функциями

Во время установки агрегат можно разворачивать в любую плоскость: как вертикальную, так и горизонтальную. Разместить прибор можно хоть справа, хоть слева от котла.

Основная функция устройства – разделение контуров, а также контроль за перепадами температуры и давления.

Дополнительные возможности оборудования:

  • Отвод воздушных потоков из теплоносителя, благодаря чему снижается процесс окисления металла в деталях системы;
  • Одновременная работа двух или большего количества котлов, работающих на разном топливе;
  • Поддержание оптимального расхода топлива и контроль температуры на входе и выходе;
  • Подключение к системе котла из чугуна с природным газом;
  • Фильтрация различных твердых частиц накипи, что позволяет продлить срок эксплуатации деталей.

Устанавливать гидравлическую стрелку можно, если начальный перепад давления – больше 0,4 м.

Благодаря простому устройству и компактным размерам, «Север М3» не требует сложного монтажа и большого места для размещения.

Устройство и применение гидроразделителя Север М5

Схема работы устройства «Север М5» в чем-то похожа на «Север М3», но есть также и конструктивные отличия.

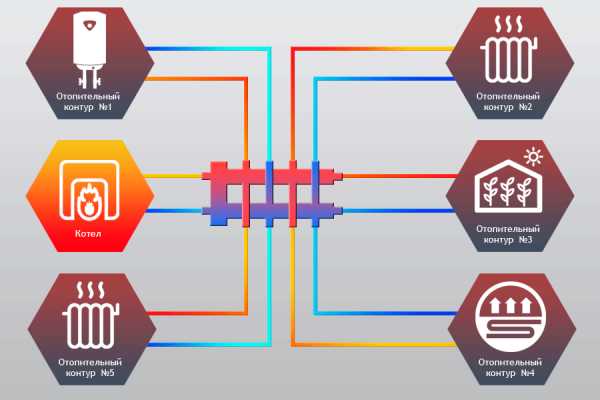

Прибор «Север М5» рассчитан уже на 5 контуров, а не на 3. Изготавливается такое оборудование из очень прочного и устойчивого к высоким температурам, металла. Для предотвращения коррозии гидрострелку покрывают специальной краской, которая образует на покрытии агрегата защитный слой.

Преимущества применения гидрострелки «Север М5»:

  • Оптимизация функционирования обогревающей системы;
  • Предотвращение риска повреждения теплообменника;
  • Возможность регулирования, а также изменения режимов действующих насосов.

Что такое гидрострелка Север (видео)

Использование гидравлического оборудования позволяет убирать температурные перепады, перепады давления и улучшает общую циркуляцию. Это позволяет более точно выбирать насосы для функционирования системы. Оптимизация работы всех устройств системы позволяет увеличить сроки их эксплуатации и способствует уменьшению расхода топлива. Кроме того, гидрострелка не допускает перегрева оборудования, что в конечном итоге, продлевает его «жизнь».


Добавить комментарий

teploclass.ru

Север-М5 гидравлическая стрелка с горизонтальным коллектором на пять контуров (до 70 кВт)

Гидравлический разделитель Север М5 для котельной мощностью до 70 кВт с пятью отопительными контурами.

В 2017 году компания Север приступила к производству коллекторов и гидрострелок из трубы круглого сечения. Использование круглой трубы в изготовлении коллекторных труб и гидрострелок снижает застойные зоны, и повышает вымывание шлама из коллектора в отстойник. Изделия полностью повторяют геометрические размеры стандартных коллекторов Север из квадратного профиля, диаметры подключений и расположение патрубков. Стоимость, наличие и сроки поставки уточняйте у наших менеджеров.

Присоединительные размеры патрубков:

  • Котловой контур: 1 1/4" н.р.;
  • Отопительные контуры: 1" н.р.;
  • Межосевое расстояние 125 мм.
  • В верхней части - подключение автоматического воздухоотводчика: 1/2" в.р.;
  • В нижней части гидрострелки (для удаления шламовых отложение, слива теплоносителя, подключение дополнительного оборудования: расширительные баки, подпитка и т.д.): 1/2" в.р.;
  • Между котловыми патрубками есть патрубок 1/2" в.р. для установки магнитного уловителя или каскадного датчика температуры.
  • Патрубки для термометров 1/2" в.р.;
  • Крепежные кронштейны входят в комплект;
  • Рабочее давление 6 Бар.

В ассортименте есть гидрострелка Север RМ5 из круглого профиля: цена 9950р

А также теплоизоляция для гидрострелки с коллектором Север М5: цена 1500р.


Технические характеристики

  • Мощность максимальная 70 кВт
  • Габариты (В*Ш*Г) 720x310x100 мм
  • Гарантия 5 лет

rinai.ru

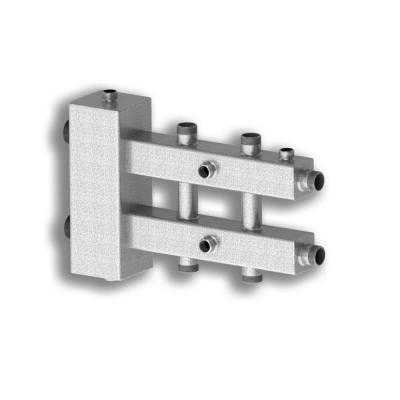

Север-М3 гидравлическая стрелка с горизонтальным коллектором на три контура (до 70 кВт)

Гидравлический разделитель Север М3 для котельной мощностью до 70 кВт с тремя отопительными контурами.

В 2017 году компания Север приступила к производству коллекторов и гидрострелок из трубы круглого сечения. Использование круглой трубы в изготовлении коллекторных труб и гидрострелок снижает застойные зоны, и повышает вымывание шлама из коллектора в отстойник. Изделия полностью повторяют геометрические размеры стандартных коллекторов Север из квадратного профиля, диаметры подключений и расположение патрубков. Стоимость, наличие и сроки поставки уточняйте у наших менеджеров.

Присоединительные размеры патрубков:

  • Котловой контур: 1 1/4" н.р.;
  • Отопительные контуры: 1" н.р.;
  • Межосевое расстояние 125 мм.
  • В верхней части - подключение автоматического воздухоотводчика: 1/2" в.р.;
  • В нижней части гидрострелки (для удаления шламовых отложение, слива теплоносителя, подключение дополнительного оборудования: расширительные баки, подпитка и т.д.): 1/2" в.р.;
  • Между котловыми патрубками есть патрубок 1/2" в.р. для установки магнитного уловителя или каскадного датчика температуры.
  • Патрубки для термометров 1/2" в.р.;
  • Крепежные кронштейны входят в комплект;
  • Рабочее давление 6 Бар.

В ассортименте есть гидрострелка Север RМ3 из круглого профиля: цена 7700р

А также теплоизоляция для гидрострелки с коллектором Север М3: цена 1330р.


Технические характеристики

  • Мощность максимальная 70 кВт
  • Габариты (В*Ш*Г) 500x310x100 мм
  • Гарантия 5 лет

rinai.ru
