что это такое? Устройство, установка и принцип работы сервопривода

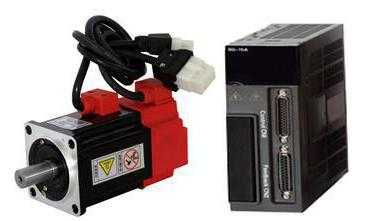

Многие задают вопрос: сервопривод - что это такое? Классическая конструкция сервопривода включает в себя двигатель, датчик позиционирования и трехконтурную управляющую систему (регуляция позиции, скорости и тока).

Слово «серво» имеет латинское происхождение «servus», дословно переводится как «раб», «помощник», «прислужник».

В машиностроительной отрасли устройства выступали в роли вспомогательных компонентов (привод подачи в станке, роботе и т.д.). Однако сегодня ситуация поменялась, и главное назначение сервопривода заключено в реализации в области сервомеханизмов.

Установка сервопривода оправдана в том случае, когда обычные преобразователи частоты регулируют точность работы в недостаточной мере.

Применение приборов высокого качества необходимо в оборудовании, отличающемся высоким уровнем производительности.

В этой статье будет рассказано про сервопривод, что это такое и как он функционирует.

Области использования устройства

В современном мире, когда автоматизация заняла прочные позиции во всех областях машиностроения, конструкция всех механизмов заметно унифицировалась. При этом применяются современные индивидуальные приводы.

Для того, чтобы понять, сервопривод, что это такое, следует знать сферу применения устройства.

Устройства содержат прецизионные конструкции поддержания скорости в промышленных роботах и станках с высокой точностью. Они монтируются на сверлильных оборудованиях, в различных системах транспорта и механизмах вспомогательного характера.

Самое широкое применение приборы нашли в следующих сферах:

  • изготовление бумаги и упаковок;
  • изготовление листов из металла;
  • обрабатывание материалов;
  • производство транспортного оборудования;
  • деревообрабатывающая промышленность;
  • изготовление стройматериалов.

Сервоприводы на багажник автомобиля

Существует множество моделей сервоприводов для багажника машины от разных производителей. Рассмотрим функциональность такого устройства, как сервопривод багажника от отечественного производителя «Автозебра». Устройство рассчитано на российские автомобили, но не только. К примеру, оно может использоваться в автомобиле «Рено Логан».

По отзывам пользователей, эта конструкция отличается удобством. Она позволяет, не выходя из авто, осуществлять открывание и закрывание багажника.

Управление устройством осуществляет посредством кнопки, вмонтированной в салон автомобиля или же в брелок сигнализации.

Причина широкого использования прибора

Причиной частого применения сервоприводов стали:

  • возможность получения управления, отличающегося высокой точностью и стабильным функционированием;
  • широкий диапазон контроля скорости;
  • высокий уровень устойчивости к помехам;
  • маленький размер и вес устройства.

Принцип функционирования сервопривода

Как же работает устройство? Сервопривод, принцип работы которого основан на обратной связи с одним или более системными сигналами, регулирует объект. Выходной показатель устройства поступает на вход, где идет сравнение с задающим действием.

Особенности механизма

Устройство сервопривода обладает двумя основными особенностями:

  • способностью повышать мощность;
  • обеспечением обратной информационной связи.

Усиление требуется с той целью, что нужная на выходе энергия очень высока (поступает из внешнего источника), а на входе ее показатель незначителен.

Обратная связь — это не что иное, как контур с замкнутой схемой, в котором сигналы не согласованы на входе и выходе. Этот процесс применяется для управления.

Отсюда вытекает вывод: контур при прямом направлении служит передатчиком энергии, а при обратном направлении — передатчиком информации, которая нужна для точности управления.

Питание и цоколевка разъемов устройства

Сервопривод, принцип работы которого применим в радиоуправляемых конфигурациях, обычно обладает тремя проводами:

  1. Сигнализирующим. По нему осуществляется передача управляющего импульса. Как правило, провод окрашен в белый, желтый или же красный цвет.
  2. Питающим. Показатель его мощности составляет от 4,8 до 6 В. Зачастую, это красный провод.
  3. Заземляющим. Провод черный или коричневый.

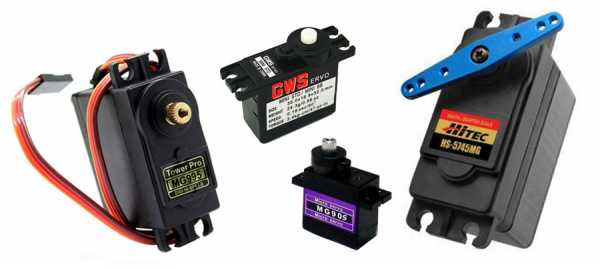

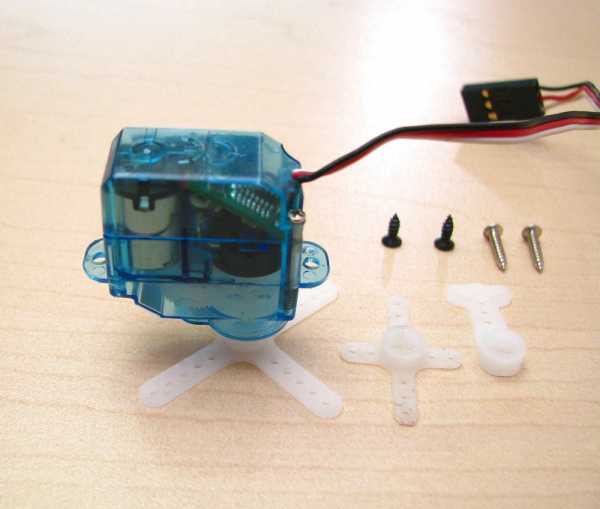

Размеры приводов

По размерам агрегаты подразделяются на три категории:

  • микроприводы;
  • стандартные модификации;
  • крупные устройства.

Встречаются сервоприводы и с другими показателями размеров, однако вышеперечисленные виды составляют 95% от всех устройств.

Основные характеристик изделия

Работа сервопривода характеризуется двумя основными показателями: скоростью поворота и усилия на валу. Первая величина служит показателем времени, которое измеряется в секундах. Усилие мерится в кг/см, то есть, какой уровень усилия развивает механизм от центра вращения.

Вообще данный параметр находится в зависимости от основного назначения устройства, а уже потом от числа передач редуктора и используемых в устройстве узлов.

Как уже упоминалось, сейчас выпускают механизмы, функционирующие при показателе напряжения питания от 4,8 до 6 В. Чаще этот показатель равен 6 В. Однако не все модели рассчитаны на широкий диапазон напряжений. Иногда двигатель сервопривода работает лишь при 4,8 В или же только при 6 В (последние конфигурации производятся крайне редко).

Аналоговые и цифровые модификации

Несколько лет тому назад все сервосхемы были аналоговыми. Сейчас появились и цифровые конструкции. В чем же разница их работы? Давайте обратимся к информации официального характера.

Из отчета фирмы Futaba следует, что за последнее десятилетие сервоприводы стали отличаться более хорошими техническими показателями, чем раньше, а также малыми размерами, высоким уровнем скорости вращения и показателем элементов кручения.

Последний виток развития — появление устройства на цифровой основе. Эти агрегаты обладают существенными преимуществами даже перед моторами коллекторного типа. Хотя имеются и некоторые минусы.

Внешне аналоговые и цифровые устройства неразличимы. Отличия фиксируются лишь на платах устройств. Вместо микросхемы на цифровом агрегате можно увидеть микропроцессор, анализирующий сигнал приемника. Он и управляет двигателем.

Совершенно неправильно говорить о том, что аналоговая и цифровая модификация в корне различаются при функционировании. Они могут обладать одинаковыми двигателями, механизмами и потенциометрами (переменными резисторами).

Основным отличием является способ переработки поступающего сигнала приемника и управление двигателем. В оба сервопривода поступает одинаковый по мощности сигнал радиоприемника.

Таким образом, становится понятно, сервопривод, что это такое?

Принцип работы аналоговой модификации

В аналоговой модификации полученный сигнал сравним с текущим положением сервомотора, а затем на двигатель поступает сигнал усилителя, вызывающий перемещение двигателя в заданную позицию Показатель частоты процесса составляет 50 раз за одну секунду. Это минимальный показатель времени реагирования. Если же вы отклоните ручку на передатчике, то на сервопривод начнут поступать короткие импульсы, промежуток между которыми станет равняться 20 м/сек. Между импульсами на мотор ничего не поступает, и воздействие извне может изменить функционирование устройства в любую сторону. Этот временной промежуток называется «мертвая зона».

Принцип работы цифровой конструкции

Цифровыми устройствами используется специальный процессор, функционирующий на высоких частотах. Он обрабатывает сигнал приемника и посылает импульсы управления в двигатель с показателем частоты в 300 раз в секунду. Так как показатель частоты значительно выше, то и реакция заметно быстрее и держит позицию лучше. Это вызывает оптимальное центрирование и высокий уровень кручения. Но такой метод требует больших затрат энергии, поэтому батарея, используемая в аналоговом механизме, в этой конструкции будет разряжаться намного быстрее.

Однако все пользователи, которые хоть однажды столкнулись с цифровой моделью, говорят о том, что ее различие с аналоговой конструкцией настолько значительно, что они никогда бы больше не употребляли последнюю.

Заключение

Вашим выбором станут цифровые аналоги, если вам требуются:

  • высокий уровень разрешающей способности;
  • минимальное количество «мертвых зон»;
  • точный уровень позиционирования;
  • быстрая реакция на команду;
  • беспеременное усилие на валу при повороте;
  • высокий уровень мощности.

Теперь вы знаете, что такое сервопривод и как его использовать.

fb.ru

Что такое сервомоторы и для чего они нужны (пожалуйста, напишите ответ наиболее понятно)

Прошу пардону: попутал мал-мала. .
Мотор-колесо - это не синоним сервомотора.

Может ТАК понятней будет:
Сервопривод (следящий привод) — привод с управлением через отрицательную обратную связь, позволяющую точно управлять параметрами движения.

Сервоприводом является любой тип механического привода (устройства, рабочего органа) , имеющий в составе датчик (положения, скорости, усилия и т. п. ) и блок управления приводом (электронную схему или механическую систему тяг) , автоматически поддерживающий необходимые параметры на датчике (и, соответственно, на устройстве) согласно заданному внешнему значению (положению ручки управления или численному значению от других систем) .

Проще говоря, сервопривод является «автоматическим точным исполнителем» — получая на вход значение управляющего параметра (в режиме реального времени) , он «своими силами» (основываясь на показаниях датчика) стремится создать и поддерживать это значение на выходе исполнительного элемента.

К сервоприводам, как к категории приводов, относится множество различных регуляторов и усилителей с отрицательной обратной связью, например, гидро/электро/пневмо- усилители ручного привода управляющих элементов (в частности, рулевое управление и тормозная система на тракторах и автомобилях) , однако термин «сервопривод» чаще всего (и в данной статье) используется для обозначения электрического привода с обратной связью по положению, применяемого в автоматических системах для привода управляющих элементов и рабочих органов.

Состав сервопривода

привод — например, электромотор с редуктором, или пневмоцилиндр,
датчик обратной связи — например, датчик угла поворота выходного вала редуктора (энкодер) ,
блок питания и управления (он же преобразователь частоты / сервоусилитель / инвертор / servodrive).
вход/конвертер/датчик управляющего сигнала/воздействия (может быть в составе блока управления) .

otvet.mail.ru

Сервоприводы. Виды и устройство. Характеристики и применение

Сервоприводы и механизмы оснащены датчиком, который отслеживает определенный параметр, например усилие, положение или скорость, а также управляющий блок в виде электронного устройства. Задачей этого устройства является поддержание необходимых параметров в автоматическом режиме во время функционирования устройства, в зависимости от вида поступающего сигнала от датчика в определенные периоды времени.

Устройство и работа

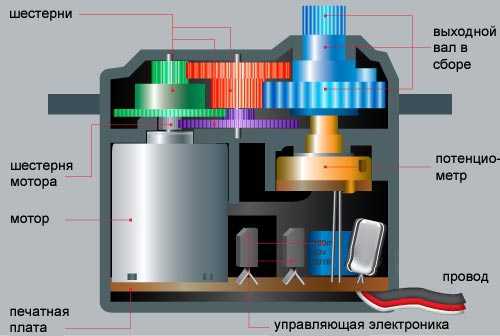

От обычного электродвигателя сервопривод отличается тем, что можно задать точное положение вала в градусах. Сервоприводы – это любые механические приводы, которые включают в себя датчик некоторого параметра и блок управления, который способен автоматически поддерживать требуемые параметры, соответствующие определенным внешним значениям.


1 — Шестерни редуктора
2 — Выходной вал
3 — Подшипник
4 — Нижняя втулка
5 — Потенциометр
6 — Плата управления
7 — Винт корпуса
8 — Электродвигатель постоянного тока
9 — Шестерня электродвигателя

Для преобразования электрической энергии в механическое движение, необходим электродвигатель. Приводом является редуктор с электродвигателем. Редуктор требуется для снижения скорости двигателя, так как скорость слишком большая для применения. Редуктор состоит из корпуса, в котором расположены валы с шестернями, способными преобразовывать и передавать крутящий момент.

Путем запуска и останова электродвигателя можно приводить в движение выходной вал редуктора, который связан с шестерней сервопривода. К валу можно присоединять устройство или механизм, которым требуется управлять. Кроме этого для контроля положения вала требуется наличие датчика обратной связи. Этот датчик может преобразовать угол поворота снова в сигнал электрического тока.

Такой датчик получил название энкодера. В качестве энкодера может применяться потенциометр. Если бегунок потенциометра поворачивать, то будет изменяться его сопротивление. Значение этого сопротивления прямо пропорционально зависит от угла поворота потенциометра. Таким образом, есть возможность добиться установки определенного положения механизма.

Кроме выше названного потенциометра, редуктора и электродвигателя, сервоприводы оснащены электронной платой, которая обрабатывает поступающий сигнал внешнего значения параметра от потенциометра, сравнивает, и в соответствии с результатом сравнения запускает или останавливает электродвигатель. Другими словами эта электронная начинка отвечает за поддержку отрицательной обратной связи.

Подключение сервопривода осуществляется тремя проводниками, два из которых подают питание напряжением электродвигателя, а по третьему проводнику поступает сигнал управления, с помощью которого выполняется установка положения вала двигателя.

Кроме электродвигателя, играть роль привода может и другой механизм, например пневматический цилиндр со штоком. В качестве датчика обратной связи применяют также датчики поворота угла, либо датчик Холла. Управляющий блок является сервоусилителем, частотным преобразователем, индивидуальным инвертором. Он может содержать также и датчик сигнала управления.

При необходимости создания плавного торможения или разгона для предотвращения чрезмерных динамических нагрузок двигателя, выполняют схемы более сложных микроконтроллеров управления, которые могут контролировать позицию рабочего элемента намного точнее. Подобным образом выполнено устройство привода установки позиции головок в компьютерных жестких дисках.

Виды сервоприводов

При необходимости создания управления несколькими группами сервоприводов используют контроллеры с ЧПУ, которые собраны на схемах программируемых логических контроллеров. Такие сервоприводы способны обеспечить крутящий момент 50 Н*м, мощностью до 15 киловатт.

Синхронные способны задать скорость вращения электродвигателя с большой точностью, так же как ускорение и угол поворота. Синхронные виды приводов могут быстро достигать номинальной скорости вращения.

Асинхронные способны точно выдерживать скорость даже на очень низких оборотах.

Сервоприводы принципиально разделяют на электромеханические и электрогидромеханические. Электромеханические приводы состоят из редуктора и электродвигателя. Но их быстродействие оказывается намного меньше. В электрогидромеханических приводах движение создается путем движения поршня в цилиндре, вследствие чего быстродействие оказывается на очень высоком уровне.

Характеристики сервоприводов

Рассмотрим основные параметры, которые характеризуют приводы:

  • Усилие на валу. Этот параметр является крутящим моментом. Это наиболее важный параметр сервопривода. В паспортных данных чаще всего указывается несколько значений момента для разных величин напряжения.
  • Скорость поворота также является важной характеристикой. Она указывается в эквиваленте времени, необходимом для изменения позиции выходного вала привода на 60 градусов. Этот параметр также могут указывать для нескольких значений напряжения.
  • Тип сервоприводов бывает аналоговый или цифровой.
  • Питание. Основная часть сервоприводов функционирует на напряжении 4,8-7,2 вольта. Питание подается чаще всего по трем проводникам: белый – сигнал управления, красный – напряжение работы, черный – общий провод.
  • Угол поворота – это наибольший угол, на который выходной вал способен повернуться. Чаще всего этот параметр равен 180 или 360 градусов.
  • Постоянного вращения. При необходимости обычный сервопривод можно модернизировать для постоянного вращения.

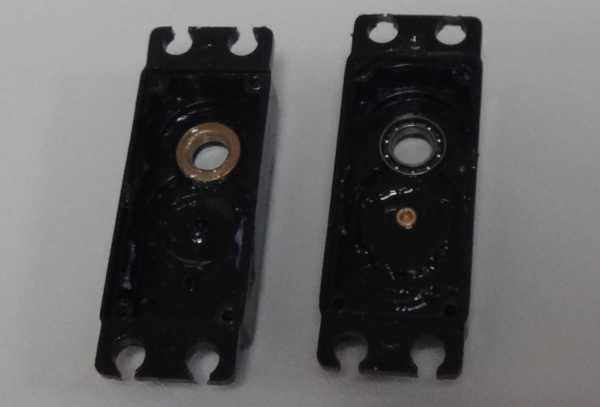

  • Материал изготовления редуктора сервоприводов бывает различным: карбон, металл, пластик, либо комбинированный состав. Шестерни, выполненные из пластика, не выдерживают ударных нагрузок, однако обладают высокой износостойкостью. Карбоновые шестерни намного прочнее пластмассовых, но имеют высокую стоимость. Шестерни из металла способны выдержать значительные нагрузки, падения, но имеют низкую износостойкость. Выходной вал редуктора устанавливают по-разному на разных моделях: на втулках скольжения, либо на шариковых подшипниках.

Преимущества
  1. Легкость и простота установки конструкции.
  2. Безотказность и надежность, что важно для ответственных устройств.
  3. Не создают шума при эксплуатации.
  4. Точность и плавность передвижений достигается даже на малых скоростях. В зависимости от поставленной задачи разрешающая способность может настраиваться работником.
Недостатки
  1. Сложность в настройке.
  2. Повышенная стоимость.
Применение

Сервоприводы в настоящее время используются достаточно широко. Так, например, они применяются в различных точных приборах, промышленных роботах, автоматах по производству печатных плат, станках с программным управлением, различные клапаны и задвижки.

Наиболее популярными стали быстродействующие приводы в авиамодельном деле. Серводвигатели имеют достоинство в эффективности расхода электрической энергии, а также равномерного движения.

В начале появления серводвигателей использовались коллекторные трехполюсные моторы с обмотками на роторе, и с постоянными магнитами на статоре. Кроме этого, в конструкции двигателя был узел с коллектором и щетками. Далее, по мере технического прогресса число обмоток двигателя увеличилось до пяти, а момент вращения возрос, так же как и скорость разгона.

Следующим этапом развития серводвигателей было расположение обмоток снаружи магнитов. Этим снизили массу ротора, уменьшили время разгона. При этом стоимость двигателя увеличилась. В результате дальнейшего проектирования серводвигателей было решено отказаться от наличия коллектора в устройстве двигателя. Стали применяться двигатели с постоянными магнитами ротора. Мотор стал без щеток, эффективность его возросла вследствие увеличения крутящего момента, скорости и ускорения.

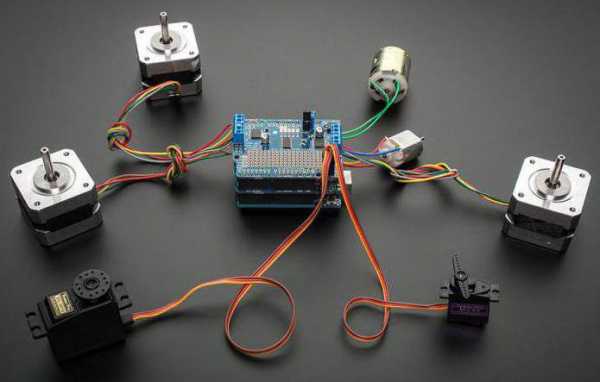

В последнее время наиболее популярными стали сервомоторы, работающие от программируемого контроллера (Ардуино). Вследствие этого открылись большие возможности для проектирования точных станков, роботостроения, авиастроения (квадрокоптеры).

Так как приводы с моторами без коллекторов обладают высокими функциональными характеристиками, точным управлением, повышенной эффективностью, они часто применяются в промышленном оборудовании, бытовой технике (мощные пылесосы с фильтрами), и даже в детских игрушках.

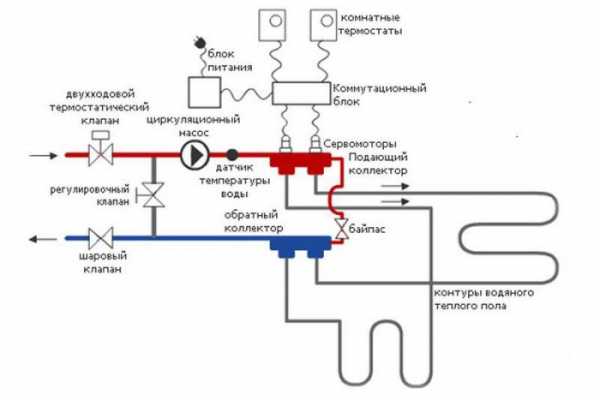

Сервопривод отопления

По сравнению с механической регулировкой системы отопления, электрический привод является наиболее совершенным и прогрессивным техническим устройством, обеспечивающим поддержание параметров отопления помещений.


1 — Блок питания
2 — Комнатные термостаты
3 — Коммутационный блок
4 — Серводвигатели
5 — Подающий коллектор
6 — Обход
7 — Водяной теплый пол
8 — Обратный коллектор
9 — Датчик температуры воды
10 — Циркулярный насос
11 — Шаровый клапан
12 — Регулировочный клапан
13 — Двухходовой термостатический клапан

Привод системы отопления функционирует совместно с термостатом, установленным на стену. Кран с электрическим приводом монтируется на трубе подачи теплоносителя, перед коллектором теплого водяного пола. Далее выполняется подключение питания 220 вольт и настройка терморегулятора рабочего режима.

Система управления оснащается двумя датчиками. Один из них расположен в полу, другой в помещении. Датчики передают сигналы на термостат, управляющий сервоприводом, который соединен с краном. Повысить точность регулировки можно путем установки дополнительного прибора снаружи помещения, так как условия климата непрерывно изменяются, и оказывают влияние на температуру в комнате.

Привод механически соединен с клапаном для его управления. Клапаны могут быть двух- и трехходовыми. Двухходовой клапан может изменять температуру воды в системе. Трехходовой клапан способен поддерживать температуру неизменной, однако изменяет потребление горячей воды, которая подается в контуры. В устройстве трехходового клапана имеется два входа для горячей воды (трубы подачи) и выход обратной воды, через который подается смешанная вода с заданной температурой.

Смешивание воды происходит с помощью клапана. При этом осуществляется регулировка подачи теплоносителя в коллекторы. При открывании одного входа, другой начинает закрываться, а расход воды на выходе не изменяется.

Сервоприводы багажника

В настоящее время современные автомобили чаще всего стали производит с функцией автоматического открывания багажника. Для такой цели применяют рассмотренную нами конструкцию сервопривода. Автопроизводители используют два метода для оснащения такой функцией автомобиля.

Конечно, пневмопривод багажника более надежен, однако его стоимость достаточно высока, поэтому в автомобилях такой привод не нашел применения.

Электрический привод выполняется с разными способами управления:

  1. Рукояткой на крышке багажника.
  2. Кнопкой на панели двери водителя.
  3. С пульта сигнализации.

Открывать багажник вручную не всегда бывает удобным. Например, зимой замок имеет свойство замерзать. Сервопривод дополнительно выполняет функцию защиты автомобиля от чужого проникновения, так как совмещен с устройством замка.

Такие приводы багажника используются на некоторых импортных автомобилях, однако, можно установить такой механизм и на отечественных машинах, было бы желание.

Существуют приводы багажника с магнитными пластинами, однако они не нашли применения, так как их устройство достаточно сложное.

Наиболее приемлемыми по цене являются сервоприводы багажника, которые выполняют только открывание. Функция закрывания для них недоступна. Также можно выбрать конструкцию модели привода, имеющего инерционный механизм. Он играет роль блокировки при появлении препятствия при движении багажника.

Дорогостоящие модели сервоприводов включают в себя механизм подъема и опускания багажника, доводчика механизма запирания, датчиков и контроллера. Обычно их на автомобилях устанавливают на заводе, однако простые конструкции вполне можно монтировать самостоятельно.

Похожие темы:



electrosam.ru

Сервопривод что такое и принцип работы

Сервопривод — сервомотор является электродвигателем, который осуществляет работу, основанную на принципе обратной связи. От ротора двигателя вращение через редуктор передается к управляющему механизму, обратная связь осуществляется управляющим блоком, который связан с датчиком, контролирующим угол поворота.
Сервомоторами пользуются в автомобилях, чтобы обеспечить линейное и угловое перемещение элементов, к точному положению которых предъявляются высокие требования. Принцип работы сервопривода основан на корректировки работы электродвигателя, чтобы исполнить управляющий сигнал.

Сервопривод что такое и принцип работы

Сервопривод — состав и назначение

Если управляющим сигналом задается угол, с которым поворачивается выходной вал мотора, он преобразуется в подаваемое напряжение. Для обратной связи используют датчик, измеряющий одну из выходных характеристик мотора. Показания, собираемые датчиком обрабатывается блоком управления, затем корректируется работа серводвигателя.

Конструкция сервопривода состоит из электромеханического узла, элементы которого располагаются внутри одного корпуса. Сервопривод включает редуктор, электродвигатель, блок управления и датчик.

Основные характеристики сервопривода это рабочее напряжение питания, крутящий момент, частота вращения, материалы и конструктивные, используемый в конкретной модели.

Сервопривод — конструктивные и рабочие особенности

На современных сервоприводах пользуются двумя типами электромоторов с полым ротором и сердечником. Моторы с сердечником располагают ротором с обмоткой, и магнитами постоянного тока размещенными вокруг. Особенность этих электромоторов заключается в возникновении вибраций при вращении маятника, что приводит к снижению точности угловых перемещений.

Моторы, имеющие полый ротор не обладают таким недостатком, но являются более дорогими из-за сложной технологии производства.

Редукторы сервоприводов нужны чтоб понижать частоту вращения и увеличивать крутящий момент выводного вала. Многие редукторы сервоприводов включают цилиндрическую зубчатую передачу, шестерни, изготовленные из полимерных материалов и металла. Для металлических редукторов характерна высокая стоимость, но при этом отличаются прочностью и долговечностью.

В зависимости от того какая требуется точность работы в сервоприводах могут использоваться пластиковые втулки или шарикоподшипники чтобы выставлять выходной вал по отношению к корпусу.

Сервопривод также различается типом используемого управляющего блока, которые бывают аналоговыми и цифровыми. Цифровыми блоками обеспечивается более точное позиционирование основного элемента сервопривода и большая скорость реакции.

Понравилась статья? Поделись с друзьями в соц.сетях!

sochi-avto-remont.ru

Что такое сервопривод (сервомотор, серва)

Сервопривод, сервомотор, серва это штука которую можно заставить повернуться на некоторый угол. Пока что хватит и такого определения, в конце будет подробней.


Как с ним работать


У сервы 3 вывода: Питание, земля и сигнальный провод.


С помощью сигнального провода сервопривод определяет на какой угол нужно повернуться.
Сюда подаются импульсы одинаковой частоты, но разной ширины (длительности). Чаще всего частота сигнальных импульсов 50 Гц (Период = 20 мс).При этом ширина минимального импульса 1 мс, а максимального 2 мс.
Этого должно хватить для начала, дальше будет подробней (можно не читать).

Устройство сервопривода


Выходной вал соединён с переменным резистором который и определяет угол поворота.
Потенциометр соединён с плюсом и землей по крайним выводам, а средний подключается к управляющей схеме. Получается делитель напряжения.

Подавая управляющий сигнал мы говорим к примеру что должно быть 5 вольт, плата проверяет потенциометр а там 0 значит 0 градусов и т.к. напряжение на резисторе меньше чем должно быть, управляющая плата включает мотор, который крутиться по часовой стрелке до тех пор пока напряжение на потенциометре не станет равно нужному нам.

То есть управляющая плата сравнивает заданный нами управляющий сигнал со значением напряжения на потенциометре (по своим формулам), если на потенциометре меньше чем нужно он крутиться по часовой стрелке, если меньше против часовой, до тех пор пока значения не будут равны.

Нейтральное положение это состояние сервопривода когда управляющий сигнал равен половине от суммы максимального и минимального сигнала.
То есть если минимальная ширина сигнала 1 мс а максимальная 2 мс, то нейтральное положение будет когда сигнал имеет длину 1.5 мс. Обычно в этом состоянии угол равен 90 градусов.

Мотор часто имеет большую скорость вращения, но слабый крутящий момент - не может поднимать тяжелые грузы. Из-за этого используют редуктор, это сборка шестерёнок которые преобразуют высокую скорость оборота мотора в медленную, но сильную скорость оборота выходного вала.

Стоит отметить что для их управления используется не PWM/ШИМ (Pulse Width Modulation) или PPM (Pulse Position Modulation). А — PDM (Pulse Density Modulation).

Теперь остались только характеристики сервоприводов и их отличия друг от друга.

Характеристики

Момент / Крутящий момент / Сила поворота

Указывают для 2 значений напряжения 4.8 В и 6 В. Показывает какой груз серва может выдержать в неподвижном состоянии. Момент в 15 кг/см означает что сервопривод способен удержать неподвижно рычаг в 1 см и подвешенным к нему грузом массой 15 кг либо же удержать груз в 1 кг на рычаге в 15 см.

Скорость поворота

Скорость сервоприводов измеряется временем поворота рычага сервопривода на угол 60 градусов при напряжении питания 4.8 В и 6 В. Например, сервопривод с параметром 0.06с/60° поворачивает вал на 60 градусов за 0.06с.

Форм фактор / Размер

Сервоприводы различаются по размерам. И хотя официальной классификации не существует, производители давно придерживаются нескольких размеров с общепринятым расположением крепёжных элементов. Их можно разделить на:

   Микро:           24мм x 12мм x 24мм,               вес: 8-10 г.

       Мини:            30мм x 15мм x 35мм,              вес 23-25 г.

    Стандарт:       40мм x 20мм x 37мм,              вес: 50-80 г.

                       Гигант:          49мм x 25мм x 40мм,              вес 50-90 г.


Тип редуктора / Материалы шестерней

Шестерни для сервоприводов бывают из разных материалов:

пластиковые, карбоновые и металлические.

Пластиковые самые дешевые, легкие, не прочные, остальные 2 прочнее, дороже, крепче.

Выходной вал скользит с помощью подшипников, шариковые используются в мощным сервах, но со временем появляется люфт.

Виды моторов

Мотор с сердечником самый обычный мотор постоянного тока с проволочной обмоткой из проволоки по центру (крутиться) и постоянными магнитами по бокам (крутиться).

Вибрирует, медленно разгоняется и останавливается.

Мотор без сердечника Постоянный магнит в центре (неподвижен) и обмотка вокруг в форме цилиндра (крутиться).

Нет недостатков как у мотора с сердечником, но дороже.

Еще есть сервы с бесколлекторным мотором, они лучше и дороже остальных. Но не распространены.

Аналоговые и Цифровые

У цифровых есть микропроцессор, они работают на большой частоте из-за этого улучшается точность и пропадают мертвые зоны. Но он потребляет больше тока и дороже.

Мертвые зоны происходят при малом отклонении сервопривода, на мотор подается слабый сигнал и он не способен вернуть серву в прежнее состояние, чем больше отклонение тем сильнее сигнал, так что далеко он не покрутиться, но погрешность всё же есть.

Для общего образования


Привод  — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, трансмиссии и системы управления.

Двигатель (мотор)  — устройство, преобразующее какой-либо вид энергии в механическую.

Трансмиссия — совокупность сборочных единиц и механизмов, соединяющих двигатель (мотор) с ведущими колёсами транспортного средства (автомобиля) или рабочим органом станка. В общем случае трансмиссия предназначена для передачи крутящего момента от двигателя к колёсам (рабочему органу), изменения тяговых усилий, скоростей и направления движения.

Система управления — систематизированный (строго определённый) набор средств сбора сведений о подконтрольном объекте и средств воздействия на его поведение.


Информация взята отсюда:
zelectro.com.ua
avmodels.ru
rc-auto.ru
wiki.amperka.ru
Wikipedia
wikipedia.org

4a4ik.blogspot.com

Что такое сервопривод? - Zelectro

В данной статье рассмотрим устройство, принцип работы, характеристики и габаритные размеры сервоприводов.



Определение понятия сервопривод

Сервопривод (следящий привод) — привод с управлением через отрицательную обратную связь, позволяющую точно управлять параметрами движения.
Сервоприводом является любой тип механического привода (устройства, рабочего органа), имеющий в составе датчик (положения, скорости, усилия и т. п.) и блок управления приводом (электронную схему или механическую систему тяг), автоматически поддерживающий необходимые параметры на датчике (и, соответственно, на устройстве) согласно заданному внешнему значению (положению ручки управления или численному значению от других систем).
Проще говоря, сервопривод является «автоматическим точным исполнителем» — получая на вход значение управляющего параметра (в режиме реального времени), он «своими силами» (основываясь на показаниях датчика) стремится создать и поддерживать это значение на выходе исполнительного элемента.




Компоненты для повторения (купить в Китае):

Arduino UNO, либо Arduino Nano, либо Arduino Mega

Соединительные провода (перемычки)

Сервопривод SG90

Сервопривод MG995

Полезная вещь для проверки сервориводов

Тестер сервоприводов




Разобравшись с определением перейдем к непосредственному разбору принципа работы сервопривода
Для большей наглядности сразу приведу схематичную картинку внутренностей сервопривода.



Приступим к разбору.
Для подключения к контроллеру от сервопривода тянется 3 провода обжатых чаще всего стандартным 3 пиновым разъемом с шагом 2.54мм (1). Цвета проводов могут варьироваться. Коричневый или черный - земля (минус), красный - плюс источника питания, оранжевый или белый - управляющий сигнал. Об управляющих сигналах расскажу чуть позже.
Итак, сигнал приходит на плату которая и будет данный сигнал преобразовывать в импульсы посылаемые непосредственно на двигатель (2). К ней мы вернемся чуть позже.
Наконец-то мы дошли до той детали, благодаря которой мы и можем считывать и задавать угол поворота сервопривода (3). В интернете нашел отличную GIFку демонстрирующую принцип работы потенциометра.



Принцип работы потенциометра прост. Потенциометр имеет 3 вывода. На крайние выводы подается плюс и минус питания (полярность не имеет значения), между выводами имеется резистивное вещество, по которому и движется ползунок соединенный со средним выводом. В нашем случае договоримся что на крайнем левом у нас плюс, на крайнем правом минус. Вращая крутилку из левого крайнего положения в крайнее правое положение мы увеличиваем сопротивление, а вместе с тем и уменьшаем напряжение от входного до условно минимального, которое будем снимать со среднего вывода. Значение минимального напряжения будет зависеть от величины максимального сопротивления у конкретно взятого потенциометра. В рассматриваемых нами сервоприводах чаще всего устанавливают потенциометры на 5 килоОм.
С устройством мы разобрались, теперь вернемся к сервоприводу. Крутилка сервопривода у нас состыкована с выходным валом сервопривода, следовательно при повороте выходного вала мы меняем значение на потенциометре. Условно примем входное напряжение (ручка потенциометра в крайнем правом положении) равное пяти вольтам, пускай при крайнем левом положении потенциометр погасит все напряжение и минимальное напряжение будет равным нулю, а в средней точке тогда у нас будет два с половиной вольта. Из данных условий у нас получается что при угле в 180° на выходе потенциометра у нас 5 вольт, при 90° 2,5 вольта, а при 0° 0 вольт. Для чего я это так подробно рассказываю? Возвращаемся снова к управляющей плате.
Сервопривод находится в положении 0°. На вход платы управления мы подаем управляющий сигнал который несет в себе информацию о повороте сервопривода на 90°. Электронная начинка платы считывает показания потенциометра, на потенциометре видит 0 вольт, а в программе забито что должно быть 2,5. Вот и весь смысл. Плата анализирует разницу, затем выбирает направление вращения мотора и будет вращать его до тех пор пока напряжение на выходе потенциометра не станет равным двум с половиной вольтам.
Едем дальше. Чтоб не листать страницу снова вверх, в поисках картинки, приведу её ещё раз.



Микромоторчик (4) не в состоянии развить мощное усилие на валу (момент), однако обладает высокой скоростью вращения. Для преобразования высокой угловой скорости с малым моментом в низкую с высоким, которая нам как раз и нужна, следует использовать редуктор. Редуктор представлен шестернями соединяющими вал моторчика и выходной вал (5). Шестерня с меньшим количеством зубцов ведет шестерню с большим. от этого снижается скорость но повышается момент, Более наглядно понять принцип работы редуктора можно взяв в руки сервопривод и попытаться повернуть качалку сервопривода. Сложно? Конечно, ведь с обратной стороны редуктор превращается в мультипликатор, механическое устройство которое наоборот преобразует низкооборотный мощный момент в высокооборотный слабый.



Основные характеристики сервоприводов:



• Усилие на валу

Усилие на валу, он же момент это один из самых важных показателей сервопривода и измеряется в кг/см. В характеристиках обычно указывается для двух вариантов напряжения питания, чаще всего для 4.8В и 6.0В.
Момент в 15 кг/см означает что сервопривод способен удержать неподвижно в горизонтальном положении качалку с плечом в 1 см и подвешенным к ней грузом массой 15 кг либо же удержать груз в 1 кг на качалке с плечом в 15 см.
 Длина плеча качалки обратно пропорциональна массе удерживаемого груза. Для данного привода при длине в 2 см мы получим 7.5 кг, а уменьшив длину рычага до 0,5 см получим уже целых 30кг



• Скорость поворота

Скорость поворота также является одной из самых важных характеристик. Ее принято указывать во временном эквиваленте требуемом для изменения положения выводного вала сервопривода на 60°. Данную характеристику также чаще всего указывают для 4.8В и 6.0В.
Например характеристика 0.13сек/60° означает что поворот данной сервы на 60° может быть совершен минимум за 0.13 секунды.



• Тип сервоприводов

Цифровые либо аналоговые



• Напряжение питания

 Для большинства сервоприводов колеблется в диапазоне от 4.8 до 7.2В



• Угол поворота

Это максимальный угол на который может повернуть выходной вал. Сервоприводы по углам поворота в основном бывают на 180° и 360°.



• Сервопривод постоянного вращения

Выпускаются сервоприводы и постоянного вращения. Если нет возможности приобрести такой, но очень нужно, то можно переделать обычный сервопривод.



• Тип редуктора

Редукторы сервопривода выполняют из металла, карбона, пластика либо компонуют из металлических и пластиковых шестерней.



Пластиковые шестерни слабо выдерживают нагрузки и удары, зато обладают очень малым износом. Карбоновые прочнее пластиковых, но намного дороже. Металлические выдерживают большие нагрузки, удары, падения, однако износ у этого типа шестерней самый большой.
Также хочется отметить что и выходной вал на различных сервоприводах устанавливается по разному. На большинстве вал скользит на втулках скольжения, на более мощных сервоприводах уже используются шариковые подшипники.




Типоразмеры сервоприводов:

Сервоприводы делятся на 4 основных типоразмера. Далее приводятся типы сервоприводов с указанием веса и размеров. Размеры различных сервоприводов могут незначительно откланяться от приведенных ниже.

• Микро: 24мм x 12мм x 24мм, вес: 8-10 г.

• Мини: 30мм x 15мм x 35мм, вес 23-25 г.

• Стандарт: 40мм x 20мм x 37мм, вес: 50-80 г.

• Гигант: 49x25x40 мм, вес 50-90 г.



Цикл статей о сервоприводах:

• Подключение сервоприводов к Arduino

• Отличие цифрового сервопривода от аналогового




Купить в России  Сервоприводы различных размеров

В данный момент еще реализованы не все элементы нашего сообщества. Мы активно работаем над ним и в ближайшее время возможность комментирования статей будет добавлена.

zelectro.cc

что это такое? Устройство, подключение, принцип работы, назначение :: SYL.ru

Несмотря на то, что автоматизированные системы управления вошли в наш быт, далеко не всем известно про сервопривод. Что это такое? Он представляет собой систему, реализующую высокоточные динамичные процессы. Устройство состоит из двигателя, датчика и блока управления, обеспечивающих отработку требуемых скорости, позиции и момента.

К сервоприводам относятся различные усилители и регуляторы, но термин больше применяется в автоматических системах при обозначении электропривода с отрицательной обратной связью по положению. Основой является корректировка работы электродвигателя при подаче управляющего сигнала.

Как устроен сервопривод

Что это такое, легче понять, если рассмотреть конструкцию и работу устройства. Электромеханический узел сервопривода размещается в одном корпусе. Его характеристиками являются конструкция, рабочее напряжение, частота и крутящий момент. По показаниям датчика от контроллера или микросхемы поступает сигнал на корректировку работы серводвигателя.

Простейшее устройство представляет собой электродвигатель постоянного тока, схему управления и потенциометр. Конструкция предусматривает наличие редуктора, чтобы получить заданную скорость перемещения выходного вала.

Схема управления

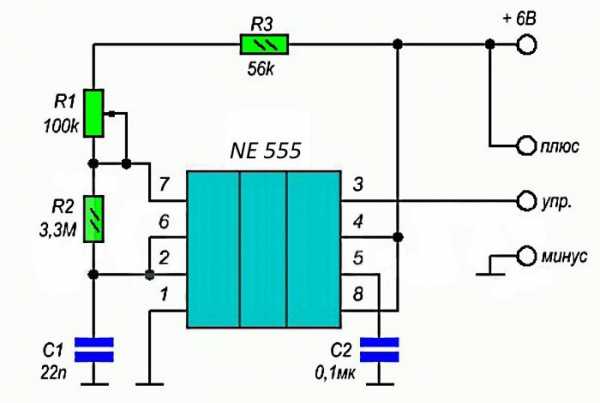

Подключение сервопривода можно производить с помощью простой схемы с таймером NE555 в режиме генератора импульсов.

Положение вала двигателя определяется шириной импульса, которая устанавливается переменным резистором R1. Сигналы должны подаваться генератором непрерывно, например каждые 20 мсек. При поступлении команды (перемещение движка резистора) выходной вал редуктора поворачивается и устанавливается в определенное положение. При внешнем воздействии он будет сопротивляться, пытаясь оставаться на месте.

Механическое регулирование системы отопления

Сервопривод - что это такое? Это хорошо понятно по его работе в системе теплого пола как приспособления, регулирующего поток теплоносителя. Если это делать вручную, придется непрерывно крутить вентили на коллекторах, поскольку расход горячей воды, подаваемой в обогревающие контуры, является переменной величиной.

Для автоматического регулирования систем теплого пола применяются разные устройства. Простейшим является термоголовка, устанавливаемая на регулирующий клапан. Она состоит из ручки механической настройки, пружинного механизма и сильфона, соединенного с толкателем. При повышении температуры внутри сильфона нагревается толуол, который при этом расширяется и давит на шток клапана, закрывая его. Поток теплоносителя перекрывается, и он начинает остывать в отопительном контуре. При охлаждении до заданного уровня сильфон снова открывает клапан, и новая порция горячей воды поступает в систему.

Механические регуляторы устанавливаются на каждый контур теплого пола и настраиваются вручную, после чего температура автоматически поддерживается постоянной.

Электрический сервопривод для отопления

Более совершенным устройством является электрический сервопривод для отопления или теплого пола. Он включает систему взаимосвязанных механизмов, обеспечивающих поддерживание температуры воздуха в помещении.

Сервопривод для отопления работает вместе с термостатом, который монтируется на стену. Кран с электроприводом устанавливается на подающей трубе, перед коллектором водяного теплого пола. Затем производится подключение, подача питания 220 В и установка на терморегуляторе заданного режима. Система снабжается двумя датчиками: один - в полу, а другой - в комнате. Они передают команды на термостат, который управляет сервоприводом, соединенным с краном. Точность регулирования будет выше, если установить еще прибор на улице, поскольку климатические условия постоянно меняются и влияют на температуру в помещениях.

Сервопривод управляет двух- или трехходовым клапаном. Первый изменяет температуру теплоносителя в системе отопления. Трехходовой клапан с сервоприводом поддерживает температуру постоянной, но изменяет расход горячей воды, подаваемой в контуры. Од содержит 2 входа для горячей жидкости (подающий трубопровод) и холодной (обратка). Выход всего один, через него подается смесь с заданной температурой. Клапан обеспечивает смешивание потоков, регулируя таким путем подачу тепла в коллекторы. Если один из входов открывается, то другой начинает прикрываться. При этом расход на выходе остается постоянным.

Сервопривод крышки багажника

Современные автомобили большей частью выпускаются с автоматическим открыванием и закрыванием багажника. Для этого требуется установка сервопривода. Производители применяют 2 способа, чтобы обеспечить авто подобной опцией. Надежным вариантом является пневмопривод, но он стоит дороже. Электропривод управляется несколькими способами на выбор:

  • с пульта;
  • кнопка на дверной панели водителя;
  • ручка на крышке багажника.

Ручное открывание не всегда удобное, особенно зимой, когда замок может замерзнуть. Сервопривод багажника совмещается с замком, что дополнительно защищает авто от несанкционированного проникновения.

Устройства применяются на иномарках, но при желании их можно установить на отечественных моделях. Предпочтительно использовать привод с электродвигателем.

Есть еще устройства с магнитными пластинами, но они сложней и применяются реже.

Самыми дешевыми являются электроприборы, предназначенные только для открывания. Можно подобрать привод багажника, состоящий из электродвигателя с инерционным механизмом, отключающийся при возникновении препятствия перемещению. Дорогие модели состоят из устройства подъема и опускания крышки, доводчика запорного механизма, контроллера и датчиков.

Установка и настройка сервопривода крышки багажника производятся на заводе, но простые устройства могут быть установлены своими руками.

Характеристики сервоприводов

Устройства выпускаются аналогового и цифрового типов. Приводы внешне ничем не отличаются, но различие между ними существенное. Последние обладают более точной отработкой команд, поскольку управление производится микропроцессорами. Для сервоприводов пишутся и вводятся программы. Аналоговые устройства работают от сигналов микросхем. Их преимуществами являются простое устройство и меньшая цена.

Основными параметрами для выбора являются следующие:

  1. Питание. Подача напряжения производится по трем проводам. По белому передают импульс, через красный - рабочее напряжение, черный или коричневый является нейтральным.
  2. Размеры: большие, стандартные и микроустройства.
  3. Скорость. От нее зависит, за какой промежуток времени вал повернется на угол 600. Недорогие устройства обладают скоростью 0,22 сек. Если требуется высокое быстродействие, она составит 0,06 сек.
  4. Величина момента. Параметр является приоритетным, поскольку при малом вращающем моменте управление затрудняется.

Как управлять цифровым сервоприводом?

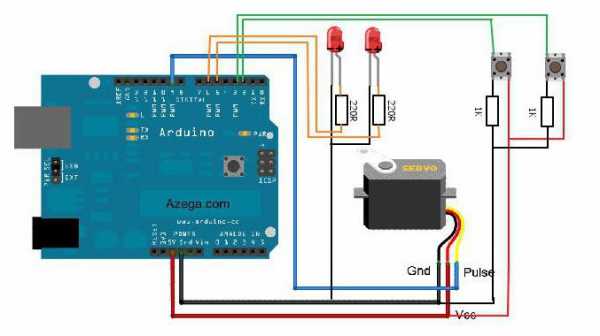

Приводы подключаются к программируемым контроллерам, среди которых хорошо известен Arduino. Подключение к его плате производится тремя проводами. По двум подается питающее напряжение, а по третьему - управляющий сигнал.

Инструкция сервопривода с цифровым управлением предусматривает наличие в контроллере простой программы, позволяющей считывать с потенциометра показания и переводить их в число. Затем оно преобразуется в команду передачи на поворот вала сервопривода в заданное положение. Программа записывается на диске, а затем передается на контроллер.

Заключение

Мы подробно рассмотрели сервопривод. Что это такое, станет понятным, когда потребуется автоматизация различных процессов, где требуется поворачивать и удерживать в заданном положении вал электродвигателя. Устройства выпускаются аналоговые и цифровые. Последние нашли более широкое применение благодаря высокому уровню разрешения, большой мощности и точности позиционирования.

www.syl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
