Полезные статьи » Сепаратор пара для пароконденсатных систем

В пароконденсатных системах самая частая проблема это высокое содержание влаги в паре. Влага приводит к снижению характеристик теплоносителя, а так же способна вывести из строя чувствительные элементы системы. Чтобы этого не происходило необходимо использовать конденсатоотводчики и сепараторы для осушения пара.

Про конденсансатоотводчики детально расписано тут, поэтому сегодня будут рассмотрены только сепараторы пара.

Почему в паре много влаги?

• Пар, выходящий из котла может содержать большое количество влаги, которая образуется из-за перегрузки парогенератора или высокого уровня воды в емкости.
• Трубопровод не герметичен, или на длинном отрезке установлено мало конденсатоотводчиков. По правилам устройства паропровода они должны монтироваться через каждые 30-50 метров, а также перед каждым участком подъема и поворота.

Чтобы обеспечить необходимую сухость пара необходимо установить сепаратор пара на заданных участках паропровода:

• Сразу за парогенератором или котлом. Это обеспечит заданную сухость пара и защитит систему от возможного уноса котловой воды.
• На входе паропровода, если нет собственной котельной и Вы берёте теплоноситель от внешнего поставщика (к примеру, ТЭЦ).
• Перед регулирующими и редукционными клапанами. Из-за того, что пар на высокой скорости идёт по трубопроводу лишняя влага будет разбивать седло клапанов и выводить их из строя.
• Перед расходомерами. Эксплуатация в тяжелых условиях приводит к погрешности при измерении расхода.
• Перед потребителем: оборудование с паровой рубашкой — к примеру краны, калорифер, теплообменник и т.д.

Всего есть 3 вида устройств данного вида: дефлекторные, центробежные и механические коалесцентные. Часто для достижения более высокой эффективности используется комбинация двух разных типов сепараторов.

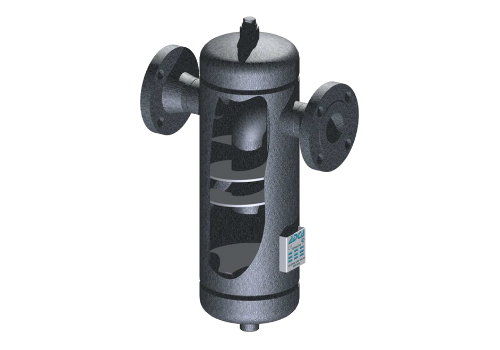

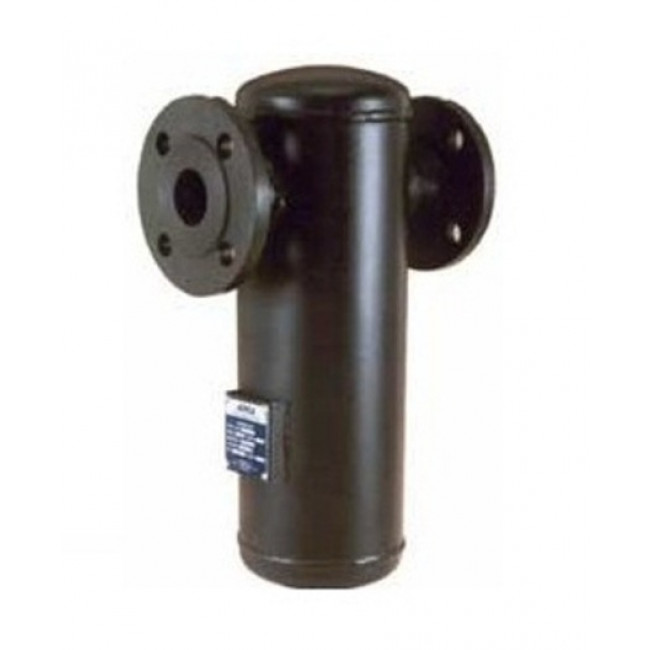

Дефлекторный сепаратор состоит из одной или нескольких внутренних перегородок, которые перенаправляют пар в одном или нескольких разных направлениях. Это позволяет удалять более тяжелые капли конденсата с помощью регулирующего клапана или конденсатоотводчика. Это самый простой сепаратор в проектировании и изготовлении, но он также наименее эффективен.

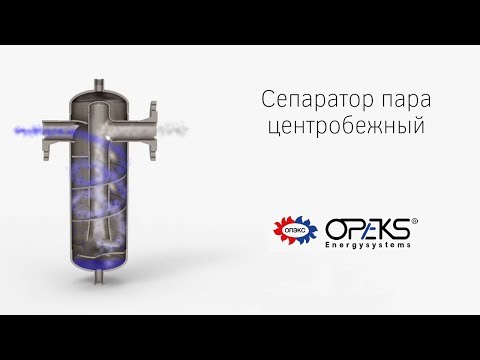

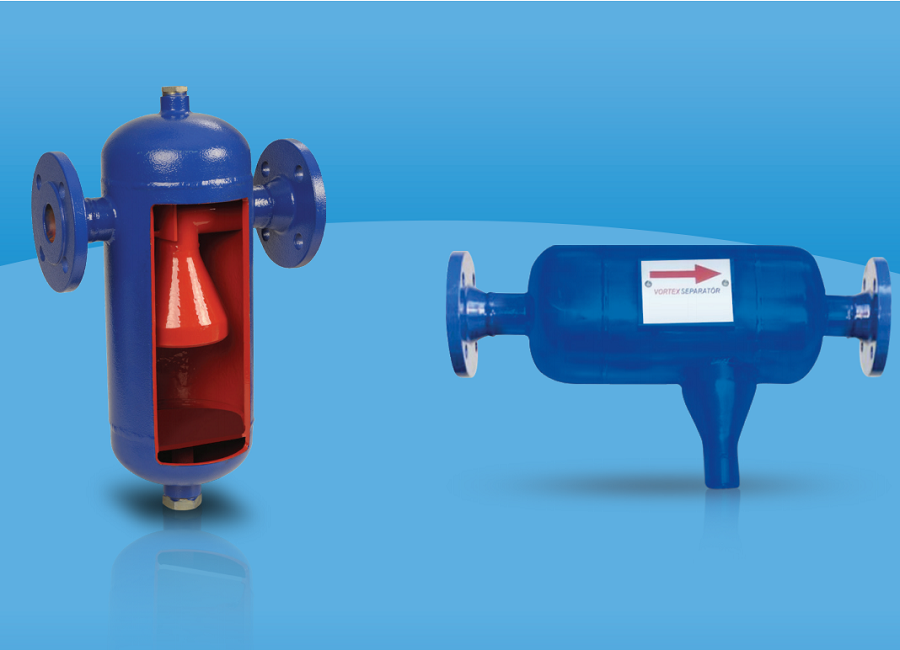

Центробежный сепаратор, как следует из названия, использует центробежную силу для отделения конденсата от пара. Свободный пар с каплями воды поступает в сепаратор и начинает закручиваться по спирали, и ускоряться вниз вокруг конического циклона, чтобы затем подняться вверх. Конденсат под действием центробежной силы выталкивается на стенку сепаратора, а затем самотеком сливается в точку сбора конденсата. Перепад давления пара в системе определяет эффективность работы сепаратора данного типа. Маленькая центробежная сила (скорость потока) снижает эффективность действия сепаратора.

Механический коалесцирующий паровой сепаратор работает двухстадийно и похож на симбиоз центробежного и рефлекторного сепаратора. Сначала пар подается на сетку из нержавеющей стали, которая заставляет поток пара менять направление (как в рефлекторном сепараторе). Мелкие частицы воды объединяются (увеличивая размер и массу), падают самотеком на дно сепаратора и удаляются через дренажное устройство. Любые капли, которые не были удалены, направляются на вторую, центробежную стадию (как в центробежном сепараторе). На втором этапе лопасти дефлектора отделяют все капли конденсата от потока пара и направляют в дренаж.

Для чего нужен сепаратор пара? Предназначение, принцип работы

Паросепаратор – это устройство, необходимое для отделения от пара лишней влаги, которая образуется в результате производственного процесса, а также для выведения химических элементов из газообразной среды. При помощи данного оборудования на выходе получается очищенный сухой пар или газ. Зачастую осушитель пара используют в такой производственной среде, как работа паропроводной техники и трубопроводов, так как влажная воздушная смесь, выделяемая при кипении воды, оседает мелкими каплями (конденсатом), что приводит к эрозии и выходу из строя оборудования, грозит поломкой устройств и остановкой всего производства.

Для большей эффективности сепаратор пара рекомендуется устанавливать вместе с конденсатоотводчиком. Паросепаратор поможет:

• продлить срок службы техники;
• создаст нужную температуру в системе;
• обеспечит условия для бесперебойной работы;
• предотвратит аварийные ситуации.

Особенности и принцип работы устройства

Конструктивная особенность каплеуловителя заключается в том, что данное оборудование является малогабаритной копией огромных промышленных систем, в задачу которых входит удаление влаги. Конструктивным отличием является то, что сепаратор не имеет движущихся и вращающихся частей, основными элементами считаются фильтр и конденсатор, при помощи которых производится очистка пара и отвод конденсата. К плюсам относится:

• небольшой вес оборудования;
• малая стоимость относительно установки промышленных систем;
• лёгкость и быстрота монтажа.

В зависимости от назначения монтаж патрубков осуществляется несколькими способами, такими как:

• резьбовое соединение;
• при помощи сварочного аппарата;
• муфтовое и фланцевое.

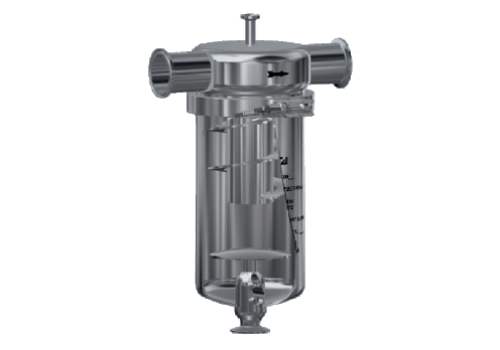

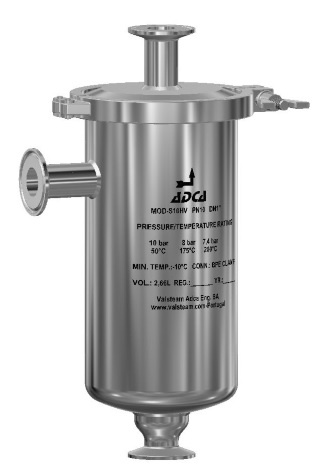

Конструкция представляет собой цилиндр из нержавеющей стали с дном эллиптической формы. Цилиндр оснащён определёнными направляющими элементами, с помощью которых происходит вращение и разделение сред во время сепарации за счёт центробежного ускорения.

При входе в установку пароводяная смесь вращается по окружности. Конденсат остаётся внутри цилиндра, затем водяная примесь стекает вниз, где происходит ее отвод через сливные трубки. Далее осушка происходит при помощи специальной решётки, которая полностью поглощает оставшиеся частицы воды.

Характеристики и монтаж

В комплектацию сепаратора пара могут входить дополнительные элементы. В их число входят: фильтр, смотровой люк, редукционный клапан, виды и характеристики которого можно посмотреть здесь. А также кран и отводная система конденсата.

Сепараторы различаются по типу. Поскольку сила тяжести уступает центробежной силе, центробежные устройства мощнее и эффективней отбойных видов. Сама установка оснащена опорными стойками для сохранения равновесия и обеспечения устойчивости паросепаратора.

Важным пунктом при эксплуатации является то, что поступление паровой смести и отвод примесей необходимо осуществлять постоянно. В таком случае аппарат продлит срок службы специальной техники, не допустит аварийную ситуацию.

Подпишитесь на наши группы в соцсетях Вконтакте, Одноклассники.

ВКИС | Воздушно-паровые влагоотделители | Аксессуары для трубопроводов

Сортировать по

3/4″	1″
1 1/2 дюйма	2 дюйма
2 1/2 дюйма	3 дюйма
4 дюйма

NPT

150# FLG

Фильтр

WCIS

• Введение

Сепаратор влаги воздуха/пара WCIS

WCIS используются для удаления унесенной жидкости или твердых частиц из пара.

Как это работает

Когда пар, увлекаемый влагой, попадает в пар сепаратор, серия перегородок меняет направление потока несколько раз. Во время процесса перегородки в корпус собирает столкнувшиеся капли воды, переносимые в парах. Гравитация вызывает накопление воды капли и другие посторонние частицы, чтобы попасть в канализацию и выйти через внешнюю ловушку. Это позволяет очистить, высушить выход паров на выходе из сепаратора.

Особенности

• Удаляет 99 % всех частиц размером ≥ 10 микрон
• Оптимальная гравитационная разгрузка
• Долговечная чугунная конструкция

WCIS1 (чугун)

WCIS3 (чугун)

WCIS -емкости. Меньше Больше

Сепараторы влаги воздуха/пара серии WCIS используются для удаления уносимой жидкости или твердых частиц из пара.

Model	Size	Type	Body Material	Weight (lbs)
CIS1-13-N	3/4″	NPT	Ductile Iron	24
CIS1-14-N	1″	NPT	ВЧШГ	24
CIS1-16-N	1 1/2″	NPT	Ductile Iron	80
CIS1-17-N	2″	NPT	Ductile Iron	80
CIS3-18-F150	2 1/2 «	150# FLG	Ductile Iron	67
CIS3-19-F150	3″	150# FLG			3 «	150# FLG					150.	87
CIS3-20-F150	4 дюйма	150# FLG	Ковкий чугун	148

Загрузки

Каталог спецификаций (pdf)

Обзор продукта

• На паропроводах в качестве капельной станции перед редукционными клапанами давления пара или клапанами регулирования температуры
• На входе пара в прессы для стирки и другое технологическое оборудование, требующее сухого насыщенного пара
• На подаче сжатого воздуха к чувствительным приборам и перед фильтрами

Особенности

• Удаляет 99 % всех частиц размером > 10 микрон
• Оптимальная гравитационная разгрузка
• Долговечная конструкция из чугуна

Как это работает

При попадании паров, увлекаемых влагой, в пар сепаратор, ряд перегородок меняет направление потока на несколько раз. Во время процесса перегородки в корпусе собираются столкновение капель воды, переносимых паром. Сила тяжести вызывает накопление капель воды и других посторонних частицы падают в канализацию и выходят через внешнюю ловушку. Это позволяет чистому, сухому пару выходить на выходе из сепаратора.

Выбор/Размер/Вместимость

Размеры и вес

Установка и техническое обслуживание

Устанавливается в горизонтальный трубопровод со сливом непосредственно под линией. Рекомендуемая ловушка поплавкового типа с непрерывным сливом.

Сифон на сливе сепаратора следует периодически обслуживать в соответствии с инструкциями производителя. Сам сепаратор не требует обслуживания.

Образец спецификации

Влагоотделитель должен быть высокоэффективным. типа с перепадом давления, не превышающим эквивалентного длина трубы. Корпус должен быть железным с резьбой или фланцем. соединения. Должен быть предусмотрен нижний слив с резьбой. установка ловушки для сброса скопившейся жидкости.

Сепараторы и их роль в паровой системе

1. Дом
2. Ресурсы Steam
3. Теория пара
4. Сепараторы и их роль в паровой системе

Другое оборудование и т. д.

Поиск в Steam Theory

• Разделительные механизмы
• Как используются разделители
• Сепараторы в системах сжатого воздуха
• Выбор разделителя

Во многих процессах с использованием пара важно, чтобы пар подавался как можно более сухим. Однако, если он не перегрет, весь пар установки содержит влагу сразу после выхода из котла и продолжает терять тепло и конденсироваться по мере прохождения по системе. Установка конденсатоотводчиков позволяет удалять конденсат, идущий по дну труб, но они не могут удалять влагу, увлекаемую потоком пара, а это означает, что одними конденсатоотводчиками нельзя получить сухой пар.

Кроме того, при скоростях потока до 10 м/с изменения направления и перепады давления могут привести к тому, что часть конденсата, протекающего по нижней части трубопровода, будет увлекаться потоком пара. Удаление этого уносимого конденсата при его перемещении со скоростью до 30 м/с является задачей, которую должен выполнять сепаратор.

Примеры уноса конденсата паром

Сепарационные механизмы

Существует четыре основных принципа проектирования сепарационных механизмов: механическое препятствие, достигнутая скорость потока, изменение направления и столкновение. Более высокая эффективность разделения может быть достигнута за счет использования нескольких из этих методов, а не только одного.

Например, в представленном ниже сепараторе используются перегородки для изменения направления и, следовательно, для удаления определенного процента вовлеченной влаги. Однако скорости может быть недостаточно для достижения высокоэффективного разделения, и большая часть влаги может оставаться в потоке пара.

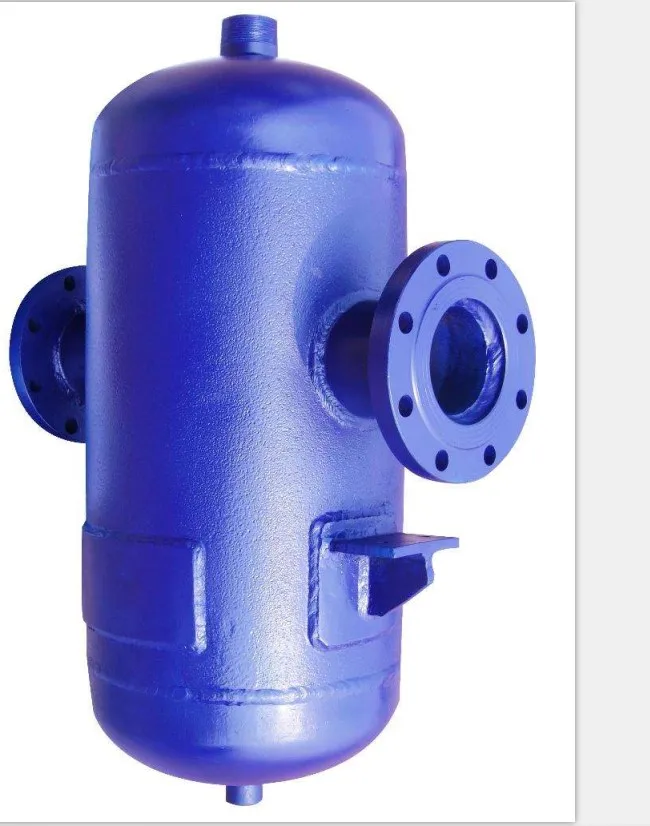

Другой метод заключается в использовании центробежной силы, используя разницу удельных весов жидкости и газа для их разделения. В этом случае пар направляется в спиральный поток, в результате чего более тяжелые капли конденсата выбрасываются из потока на внутреннюю стенку сепаратора. Затем под действием силы тяжести конденсат опускается на дно сепаратора, где для его выпуска устанавливается конденсатоотводчик.

Метод центробежной силы, используемый в сепараторах TLV, включает все четыре принципа разделения для достижения эффективности разделения до 98%.

Использование сепараторов

Обычно сепараторы используются для подачи сухого пара для прямого парового нагрева, например, для вулканизации резины, паровых утюгов или процессов приготовления пищи с использованием пароварки. Другие применения могут включать распыление, катализирующие процессы или процессы посола мяса. В системах такого типа сепаратор устанавливается непосредственно перед оборудованием, использующим пар, для наиболее эффективного улавливания уносимого конденсата до того, как пар будет утилизирован.

Помимо прямого нагрева пара, сепараторы значительно улучшают другие области применения, включая паровые эжекторы, турбины и нагреватели, используемые для производства перегретого пара.

Наряду с улучшенным качеством пара существуют дополнительные преимущества, которые могут обеспечить сепараторы; удаляя лишнюю жидкость из паропровода, сепараторы также способствуют уменьшению гидравлического удара и эрозии, вызванной высокоскоростными каплями воды.

Сепараторы в системах сжатого воздуха

Использование сепараторов не ограничивается паровыми системами. В системах сжатого воздуха конденсат образуется, когда температура воздуха падает ниже точки росы. Образовавшиеся капли воды могут попасть в воздушный поток и привести к снижению эффективности системы, а также к другим осложнениям. Системы продувки сжатым воздухом и пистолеты-распылители — это лишь два примера областей применения, требующих подачи сухого воздуха.

В то время как сепараторы для пара используются вместе с конденсатоотводчиком, сепараторы для воздуха следует использовать вместе с соответствующим конденсатоотводчиком. Помимо этого, механизм разделения, использующий центробежную силу, практически так же эффективен с воздухом, как и с паром.

Выбор сепаратора

Производительность сепаратора может снизиться, если он сталкивается с потоком с более высокой скоростью или массой, чем он рассчитан. Вместо того, чтобы просто выбирать сепаратор на основе совместимости размера с существующим трубопроводом, важно учитывать все факторы, которые могут повлиять на его производительность, чтобы получить наилучшие результаты.
