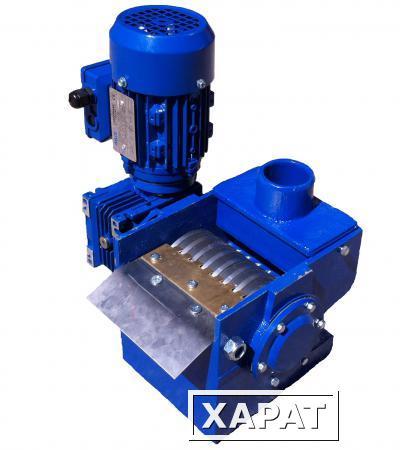

Магнитный сепаратор Х 43-44 — «СураСнаб»
Сепараторы магнитные Х43-43 , Х43-44 , Х43-45 — предназначены для автоматической очистки смазочно-охлаждающей жидкости (СОЖ) от мелких магнитных частичек в смеси с абразивными или другими немагнитными частичками.
Применение магнитного сепаратора дает возможность повысить чистоту обработки поверхности деталей, многократно использовать охлаждающие жидкости на шлифовальных, хонинговальных и др. доводочных станках, рабочим инструментом которых является абразивный материал.
Магнитные сепараторы обеспечивают очистку водных эмульсий на основе минеральных масел (96,5% воды и 3,5% эмульсола), вязкость которых 1 mm2/s в интервале температур от 10 до 550С при температуре окружающей среды от 1 до 400С. Допускается очистка масляных, синтетических и других жидкостей, вязкость которых до 75 mm2/s.
Сепаратор магнитный Х43-43 , Х43-44 , Х43-45 изготавливаются с левым и правым расположением привода.
Сепаратор не рассчитан на работу в среде, содержащей едкие газы, пары или растворы едких веществ в концентрациях, разрушающих металлы и изоляцию, во взрывоопасной среде, их можно применять как самостоятельное устройство, так и в комплекте с другими устройствами в установках очистки СОЖ.
Сепаратор состоит из мотора-редуктора, корпуса с вмонтированным в него барабаном, скребка, съемной крышки, заслонки, регулирующей уровень СОЖ в корпусе сепаратора с помощью пружины и пробки.
Технические характеристики сепаратор магнитный Х43-43 , Х43-44 , Х43-45 .
| Технические характеристики | Х43-43 | Х43-44 | Х43-45 |
| Номинальный расход, 1/мин | 50 | 100 | 200 |
| Габаритные размеры, мм | 340х240х310 | 470х240х310 | 730х240х310 |
| Масса , кг | 20 | 25 | 40 |
Сепаратор не рассчитан на работу в среде, содержащей едкие газы, пары или растворы едких веществ в концентрациях, разрушающих металлы и изоляцию, во взрывоопасной среде, их можно применять как самостоятельное устройство, так и в комплекте с другими устройствами в установках очистки СОЖ.
Сепаратор состоит из мотора-редуктора, корпуса с вмонтированным в него барабаном, скребка, съемной крышки, заслонки, регулирующей уровень СОЖ в корпусе сепаратора с помощью пружины и пробки.
Устройство и работа
Сепараторы изготавливаются двух исполнений: с левым расположением привода; с правым расположением привода (рис. 2).
Сепаратор состоит из мотор-редуктора 3, корпуса 6 с вмонтированным в него барабаном 2, скребка 4, съемной крышки 1, заслонки 7, регулирующей уровень СОЖ в корпусе сепаратора с помощью пружины 8 и пробки 9.
Обозначение | Размер, мм | Часть рисунка | |
L, не более | L1+-0,6 | ||
| X43-43-1 | 155 | 125 | a |
| X43-43-1-1 | b | ||
| X43-44-1 | 285 | 250 | c |
| X43-44-1-1 | d | ||
| X43-45-1 | 545 | 515 | e |
*Магнитные сепараторы левого исполнения имеют аналогичные размеры.
Барабан 2 выполнен в виде ферритобариевых магнитов 5.
Загрязненная СОЖ поступает в сепаратор через отверстие I, проходит между корпусом сепаратора и барабаном с магнитами, вращающимися в направлении, обратном движению жидкости, очищается от магнитных частиц и выходит, минуя заслонку 7, из сепаратора через отверстие II. Притянутые к барабану частицы снимаются с поверхности барабана скребком.
Магнитный сепаратор Х43 43, Х43 44, Х43 45
Товар сертифицирован
Выберите город:МоскваЕкатеринбургНовосибирскЛипецкНижний НовгородУфаСанкт-ПетербургВоронежРостов-на-ДонуСамараПермьКазаньТюменьОмскАстраханьСургутВолгоградКалининградВладивосток
Транспортной компанией
Доставка в Москву от 1-2 дней
Стоимость доставки: 2910 ₽*
*Ориентировочная стоимость за 1кг (куб.м)
Гарантия и сервис
Гарантия 12 месяцев
Связаться с нашим менеджером и сообщить о неисправности
- Описание

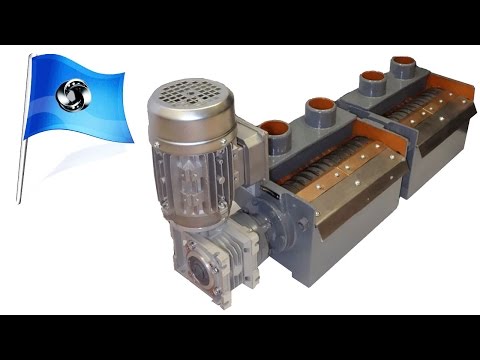

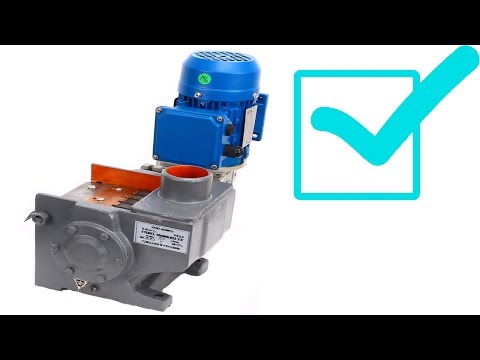

- Видео обзор
- Отзывы(0)
Магнитный сепаратор Х43 (его еще часто называют железоотделитель) применяют для быстрой и качественной очистки смазочно-охлаждающего материала от мелкой магнитной стружки.
Принцип работы сепаратора заключается в очистке смеси от металломагнитных частиц с помощью разницы между магнитными свойствами разных составляющих жидкого материала. Иными словами, процесс очистки магнитного сепарирования происходит в притяжении магнитных частиц к плюсу и удерживании их на магните.
Нельзя эксплуатировать магнитный сепаратор Х43-43 в зоне, где накапливаются едкие, вредные газы или пары, приводящие к разрушению металла. А вот во взрывоопасной среде, сепаратор можно использовать как автономное устройство, так и в комплекты дополнительного оборудования в установках очистки СОЖ.
Сепаратор Х43-4Х состоит мотора-редуктора, корпуса с вмонтированным в него барабаном, скребка, съемной крышки, заслонки, регулирующей уровень СОЖ в корпусе сепаратора с помощью пружины и пробки.
Важно!!! Купить магнитный сепаратор можно как с левым, так и с правым расположением привода.
Преимущества
- Возрастает степень очистки поверхности деталей во время обработки;
- Возможность использовать много раз охлаждающие жидкости на станках;
- Очистка водных эмульсий на основе минеральных масел;
- Возможность очистки масляных, синтетических и других жидкостей.
Модификации магнитных сепараторов Х 43-4Х
- Сепаратор Х43-43
- Сепаратор Х43-44
- Сепаратор Х43-45
Технчиеские характеристики
Х 43-43 | Х43-44 | Х43-45 |
Номинальный расход | Номинальный расход 100 л/мин. | Номинальный расход 200 л/мин. |
Номинальная частота вращения барабана | Номинальная частота вращения барабана |
|
Степень очистки | Степень очистки 93% | Степень очистки 93% |
Габаритные размеры -340х240х310мм
| Габаритные размеры 470х240х310мм
| Габаритные размеры 730х240х310мм
|
Масса – 20 кг | Масса – 25 кг | Масса – 40 кг |
Питание от сети переменного тока. | |
Частота, Гц | 50 |
Напряжение, V | 220/380 |
Синхронная частота вращения, r/min | 1340 |
Мощность, kW | 0.18 |
Степень электрозащиты электродвигателей | S1 |
Двигатель асинхронный Serv; ток — переменный трехфазный, 220/380В, 50 Гц, 1340 об/мин., | |
Схема сепаратора
Комплект поставки
- Магнитный сепаратор Х43-4х УХЛ1 – 1 шт.
- Паспорт – 1 шт.
Купить сепаратор электромагнитный можно, обратившись к нам по телефону, электронной почте или оставив заявку прямо на нашем сайте. Наши менеджеры с удовольствием помогут и проконсультируют Вас по всем вопросам.
