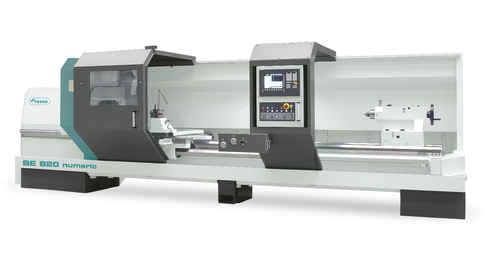

Токарный станок с ЧПУ SE 820 numeric
Токарные станки с ЧПУ SE 820 numeric TRENS(Словакия) |
Токарные станки с ЧПУ SE 820 numeric TRENS(Словакия) предназначены для обработки массивных деталей больших размеров. Отличительными особенностями станка являются: большой выбор вариантов исполнения, длительный срок эксплуатации с сохранением характеристик точности, быстрая перенастройка на другие детали и автоматический режим повторения системой ЧПУ ручной обработки детали.
Electronic Lathe SE 820 Numeric
Комплектация CUSTOM:
Система управления SIEMENS 840D solution line Manual machine with TCU Инструментальная система резцовая головка Multisuisse С основной держатель SRW CD 32170 Шпиндельная бабка и шпиндель главный привод 30 кВт aвтоматическое управление передачами отверстие в шпинделе 133 мм, хвостовик DIN A2-11 без тормоза шпинделя без установки координат шпинделя для сверления внеосевых отверстий с кожухом для всех видов патронов и планшайб без патрона Задняя бабка ручное управление задней бабкой с подпиранием перемещение задней бабки суппортом Дополнительная техническая характеристика расстояние между центрами 2000мм рабочее напряжение 3×400/50 Гц исполнение соотвестствующее стандартам CE ввод входных и выходных величин в метрических/дюймовых единицах комплексная система охлаждения инструмента, давление 3 бара косвенная индикация положения энкодером двигателя по осям X, Z поддон для стружки автоматическая система смазки двухдверцовая защита рабочей зоны окраска станка RAL 7315 / 7016/9 / 6153 освещение рабочей зоны галогенной лампой с боросиликатным стеклом |
|
Дополнительные опции:
PCU 50 ( только для системы управления SIEMENS ) с подключением ETHERNET RJ45 — жёсткий диск
опции для системы управления SIEMENS 840D solution line Manual machine с TCU
— SW опция для программирования циклов
— SW опция для индикации остатка материала
— SW опция для индикации моделирования 3-D
— SW опция для индикации моделирования ON-LINE
— Рускый язык системы ЧПУ
дистантная диагностика
Система управления FANUC 0iTD ManualGuide с двухлетней гарантией для системы управления FANUC
опция — специальный персональный двухлетний гарантийный срок для системы управления FANUC в цене поставки
дистантная диагностика
Расстояние между центрами 3000 мм
Расстояние между центрами 4000 мм
Расстояние между центрами 6000 мм
Расстояние между центрами 8000 мм
резцовая головка Multisuisse D + державка D1D 40180
Головка PARAT
8-позиционная револьверная головка SAUTER VDI 50 без вращающегося инструмента, давление охлаждающей жидкости 3 бара
8-позиционная револьверная головка SAUTER VDI 50 с вращающимся инструментом + тормоз шпинделя, давление охлаждающей жидкости 3 бара
Второй суппорт для т.д. 4000мм
Второй суппорт для т.д. 6000мм
Второй суппорт для т.д. 8000мм
Транспортер стружки длиной 2000 мм
Транспортер стружки длиной 3000 мм
Транспортер стружки длиной 4000 мм
Транспортер стружки длиной 6000 мм
Транспортер стружки длиной 8000 мм
Гидравлический 3-кулачковый зажим Röhm диаметром 315 мм с внутренним сквозным отверстием диаметром 107мм
Гидравлический 4-кулачковый зажим Röhm диаметром 315 мм с внутренним сквозным отверстием диаметром 107мм
Гидравлический 3-кулачковый зажим Röhm диаметром 400 мм с внутренним сквозным отверстием диаметром 107мм
Гидравлический 4-кулачковый зажим Röhm диаметром 400 мм с внутренним сквозным отверстием диаметром 107мм
Тормоз шпинделя
Держатель борштанги диаметром 80мм
C-ось с приводом без тормоза
C-ось с приводом и тормозом
CAMLOCK M2 D11
Другая окрасная краска чем RAL7315 / 7016/9 / 6153
Оснастка SE 820
3-кулачковый патрон с фланцем диаметром 400 DIN A2-11
4-кулачковый патрон с фланцем диаметром 400 DIN A2-11
3-кулачковый патрон с фланцем диаметром 500 DIN A2-11
4-кулачковый патрон с фланцем диаметром 500 DIN A2-11
3-кулачковый патрон с фланцем диаметром 400 CAMLOCK M2-D11
4 -кулачковый патрон с фланцем диаметром 400 CAMLOCK M2-D11
Неподвижный люнет 30-210
Подвижный люнет 20-140
Ролики неподвижного люнета 3шт
Ролики подвижного люнета 2шт
Подвижный люнет 20-180 с роликами — 2шт
Неподвижный люнет 20-180 с роликами — 3шт
Неподвижный люнет увеличенный 210-370 с роликами — 3шт
Неподвижный люнет II. 365-520 с роликами — 3шт
Гидравлический подвижный люнет 15 — 170
Гидравлический подвижный люнет 16 — 101
Гидравлический неподвижный люнет 40 — 240
Портативный мини-пульт
Держатель Multisuisse C CD 32150
Держатель Multisuisse C SRW CH 40160
Держатель Multisuisse C SRW CD 40150
Держатель Multisuisse D D1D 40180
Держатель Multisuisse D D1D 50180
Держатель Multisuisse D D1H 63180
Держатель Multisuisse D D1J 63180
Втулка MK5 для D1J63180
Поворотный центр MK 6 600-20-362084
Поворотный центр MK 6 STN243324.00
Анкерный материал SE820/2000
Анкерный материал SE820/3000, 4000
Анкерный материал SE820/6000
Анкерный материал SE820/8000
Введение станка в эксплуатацию и инструктаж обслуживающего персонала
m-trade.pro
Рабочий диапазон : | ||
Наибольший диаметр обработки | мм | 800 |
Наибольший диаметр обработки над суппортом | мм | 515 |
Наибольший диаметр обработки с инструментальной системой MultiSuisse с ручной сменой инструмента | мм | C 825 |
Наибольший диаметр обработки с инструментальной системой SAUTER с автоматической сменой инструмента | мм | 665 |
Расстояние между центрами | мм | 2000/3000*/4000*/6000*/8000* |
Высота оси шпинделя над станиной | мм | 394 |
Наибольший диаметр прутковой заготовки | мм | 130 |
Главный шпиндель : | ||
Передний конец шпинделя Bajonet (ISO702-III) | ||
Передний конец шпинделя Camlock (ISO702-II) | D11* | |
Передний конец шпинделя A2 (ISO702-I) | A2-11 | |
Отверстие в шпинделе | мм | 133 |
Диаметр шпинделя под передними подшипниками |
мм | 180 |
Максимальная частота вращения шпинделя на первой скорости | мин -1 | 415 |
Максимальная частота вращения шпинделя на второй скорости | мин-1 | 1600 |
Зажим в ручном режиме | мм | 400/500* |
Гидравлический зажим * | мм | 315/400* |
Привод шпинделя : | ||
Мощность электродвигателя главного привода S1 | кВт | 30 |
Мощность электродвигателя главного привода S6 | кВт | 45 |
Крутящий момент на первой скорости S1 | Нм | 2982 |
Крутящий момент на первой скорости S6 | Нм | 4473 |
Крутящий момент на второй скорости S1 | Нм | 761 |
Крутящий момент на второй скорости S1 | NНм | 1142 |
Суппорты с приводами : | ||
Ось X | ||
Диапазон рабочих подач поперечного суппорта | мм.мин-1 | 1÷3000 |
Ускоренная подача поперечного суппорта | мм.мин-1 | 5000 |
Рабочий ход | мм | 405/550* |
Ось Z | ||
Диапазон рабочих подач продольного суппорта | мм.мин-1 | 1÷5000 |
Ускоренная подача продольного суппорта | мм.мин-1 | 6000/5000* |
Рабочий ход | мм | 1925/2925*/3925*/5925*/7925* |
Инструментальные системы со сменой инструмента в ручном режиме | ||
Быстрозажимный резцедержатель | MultiSuisse C | |
Максимальное поперечное сечение резца | мм | 32×32 |
Быстрозажимный резцедержатель | MultiSuisse D* | |
Максимальное поперечное сечение резца | мм | 40×40* |
Ручные револьверные инструментальные* | ||
Револьверная головка с быстрозажимным резцедержателем | Parat RD 4* | |
Максимальное поперечное сечение резца | мм | 50×50* |
Револьверная головка с быстрозажимным резцедержателем | ||
Максимальное поперечное сечение резца | мм | |
Револьверная головка с быстрозажимным резцедержателем | ||
Максимальное поперечное сечение резца | мм | |
Револьверная головка с быстрозажимным резцедержателем | ||
Максимальное поперечное сечение резца | мм | |
Инструментальные системы со сменой инструмента в автоматическом режиме* | ||
4-х сторонняя револьверная головка без привода вращающегося инструмента* | SAUTER* | |
Количество позиций инструмента (DIN 69881) | 4* | |
Максимальное поперечное сечения инструмента | мм | 80* |
Максимальное поперечное сечение резца | мм | 32×32* |
Осевая револьверная головка без привода вращающегося инструмента* | SAUTER* | |
Количество позиций инструмента | 8* | |
Диаметр вала (согласно DIN 69880) | мм | 50* |
Максимальное поперечное сечение резца | мм | 32×25* |
Осевая револьверная головка с приводом вращающегося инструмента* | SAUTER* | |
Количество позиций инструмента | 8* | |
Количество позиций приводного инструмента | 8* | |
Диаметр вала (согласно DIN 69880) | мм | 50* |
Максимальное поперечное сечение резца | мм | 32×25* |
Мощность двигателя приводного инструмента | кВт | 5,7* |
Максимальный крутящий момент | Нм | 35,7* |
Максимальная частота вращения | мин-1 | 3400* |
Задняя бабка : | ||
Конус в отверстии пиноли | MORSE 6 | |
Диаметр пиноли | мм | 120 |
Ход пиноли/задней бабки | мм | 210 |
Рабочий ход задней бабки | мм | |
Управление | вручную | |
Диапазон прижимного усилия* (опция гидравлическое выдвижение пиноли) | даН | 300/2500 |
Габариты станка : | ||
Высота | мм | 2115 |
Ширина | мм | 2325 |
Длина с поддоном для стружки | мм | 4604/5632*/6660*/8604*/10604* |
Длина с конвейером для стружки направо* | мм | 5955*/6955*/7955*/9955*/11955* |
Масса : | ||
Масса (без специальной оснастки) | кг | около 7000/8000*/9000*/10000*/11000* |
Системы управления : | ||
SIEMENS 840D SolutionLine + ShopTurn | да | |
FANUC 0iTD + Manual Guide i | да | |
HEIDENHAIN MANUAL Plus 620 | да |
investstanok.ru
Станок TRENS SE 820 NUMERIC — MasterExport
Описание
Универсальный центровой токарный станок SE 820 NUMERIC с ЧПУ предназначен для обработки массивных вращательных деталей. Дает возможность обтачивать внешние и внутренние цилиндрические, конусные и фасонные поверхности, а также нарезать все виды резьбы. В комбинации со сверлением и фрезерованием позволяет обрабатывать заготовки сложной формы из прутковых материалов, поковок и нарезанного материала. Успешно может выполнять специальные токарные операции для газовой, нефтяной или водохозяйственной промышленности.
Отличительные особенности:
- идеально подходит для потребителей, которые применяли классические токарные станки UHS и переходят на применение станков с ЧПУ;
- простое и удобное обслуживание;
- длительный срок эксплуатации с сохранением точностных характеристик;
- передняя бабка с двухступенчатым редуктором – возможность обработки заготовок большого диаметра;
- автоматическое управление передачами прямо в течение цикла;
- подшипники с постоянным жировым наполнением – экономия эксплуатационных расходов;
- прямая индикация положения шпинделя – высокоточная внеосевая обработка заготовок больших диаметров;
- обработка компонентов станка обжигом для устранения внутреннего напряжения – высокоточная обработка и стабильность во время всего срока службы станка ;
- упрочнение отдельных зон корпуса – повышенная безопасность обслуживающего оператора;
- широкий выбор дополнительной оснастки – гидравлический зажим, гидравлическое управление задней бабкой, привод вращающегося инструмента, закрывающая ось С, широкий диапазон длины обточки, большой выбор люнетов и зажимных плит.
Технические характеристики станка | Параметры |
Диаметр обработки над станиной, мм | 800 |
Диаметр обработки над суппортом, мм | 515 |
Расстояние между центрами, мм | 2000 / 3000 / 4000 / 6000 / 8000 |
Макс. масса детали, закрепленной в центрах, кг | 1000 |
Диапазон частот вращения шпинделя, мин–1 | 0 — 1600 |
Скорость быстрых ходов по осям X, Z, м/мин | 3,5 |
masterexport.ru
Станок SE820/3000 производства Trens (Cловакия)
В сравнение
Trens (Словакия)
Артикул
TSE8203000Тип
С ЧПУДиаметр обработки над станиной
820 ммДиаметр обработки над супортом
515 ммОтверстие в шпинделе
133 ммДлина обработки
3000 ммМаксимальная скорость шпинделя
1600 об/минМаксимальная мощность шпинделя
33 кВтГабариты станка в плане
2410 x 2115 x 5570 ммВес станка
8000 кгКонтроллер
SIEMENS 840DРазмер патрона
400 мм
Описание
Базовая комплектация
Написать отзывСпасибо, что решили поделиться!
Ваш отзыв будет опубликован через некоторое время после проверки модератором.
Обратите внимание,
мы не публикуем отзывы:
- написанные ЗАГЛАВНЫМИ буквами
- содержащие ненормативную лексику или оскорбления
- не относящиеся к потребительским свойствам конкретного товара
- рекламного характера (содержащие контактную информацию и ссылки на другие сайты)
Оборудование, которое могло бы вас заинтересовать
Показать весь текстПо требованию поставщика данный файл высылается клиентам, сообщившим данные о ранее купленном оборудовании
Закрыть
Внимание! Изображения товара, приведенные на сайте metall.dukon.ru, включая цвет, размер, могут отличаться от реального внешнего вида товара. Возможны изменения конструкций, технических характеристик, внешнего вида, комплектации товара, не ухудшающие его потребительских качеств, без предварительного уведомления потребителя. В случае любых сомнений перед покупкой уточняйте технические характеристики и комплектацию на официальном сайте производителя, а также у менеджеров отдела продаж. Внешний вид, наличие необходимых характеристик и комплектации проверяйте в момент получения товара.
Окончательная цена может отличаться от цен, указанных на сайте.
Bomar, Ingro, BDS Maschinen, Haco и др.
metall.dukon.ru
ДКТ ГРУП TRENS SBL 500
www.groupdkt.com Обрабатывающий центр с ЧПУ TRENS SBL 500 предназначен для токарной обработки наружных и внутренних…
ДКТ ГРУП TRENS SN 500 SA
www.groupdkt.com Токарно-винторезный станок SN 500 SA предназначен для штучного и мелкосерийного производства. Выгодн…
ДКТ ГРУП TRENS SE 320 Numeric — v2
www.groupdkt.com Токарный станок SE 320 NUMERIC может работать в ручном режиме с помощью электронных маховиков или выпол…
ДКТ ГРУП TRENS SE 1020 Numeric
www.groupdkt.com Токарный станок SE1020 Numeric — достаточно простая и крайне надёжная машина, конструкция которой постеп…
ДКТ ГРУП TRENS SE 520 Numeric — v2
www.groupdkt.com Токарный станок SE 520 NUMERIC может работать в ручном режиме с помощью электронных маховиков или выпол…
ДКТ ГРУП TRENS SE 520 Numeric
www.groupdkt.com Токарный станок SE 520 NUMERIC может работать в ручном режиме с помощью электронных маховиков или выпол…
ДКТ ГРУП TRENS SE 820 Numeric
www.groupdkt.com Токарный станок с ЧПУ TRENS SE 820 Numeric — для высокоточной обработки заготовок больших размеров и массы….
youtubecolor.com
ТОКАРНЫЙ СТАНОК С ЧПУ TRENS SE 820 NUMERIC
Токарный станок с ЧПУ TRENS SE 820 Numeric — для высокоточной обработки заготовок больших размеров и массы. Эта серия, благодаря высокому качеству изготовления, обеспечивает повышенную точность «П» на протяжении полного срока службы. Большой выбор опций делает применение станка очень универсальным. Быстрая переналадка и режим автоматического повторения ручной обработки детали оператором делают этот станок оптимальным решением для самых разных задач.
Преимущества:
Токарный станок с ЧПУ TRENS SЕ 820 Numeric имеет характерную особенность: он может работать как в ручном режиме — как универсальный токарный станок, так и в режиме запоминания/повтора обработки (полуавтоматическом), а так же в режиме управления ЧПУ (автоматическом). Отличительными особенностями токарного станка с ЧПУ TRENS SE 820 Numeric являются: большой выбор вариантов исполнения, длительный срок эксплуатации с сохранением точности, быстрая перенастройка на другие детали и автоматический режим повторения системой ЧПУ станка ручной обработки детали. Станок несколько превосходит по параметрам аналогичный станок с ЧПУ 1740РФ3 отечественного производства, давно снятый с производства.
Диаметр обработки над станиной, мм | 800 |
Диаметр обработки над суппортом, мм | 515 |
Расстояние между центрами, мм | 2000 / 3000 / 4000 / 6000 / 8000 |
Макс. масса детали, закрепленной в центрах, кг | 1000 |
Диапазон частот вращения шпинделя, мин–1 | 0 — 1600 |
Скорость быстрых ходов по осям X, Z, м/мин | 3, 5 |
СТАНИНА
Токарный станок с ЧПУ TRENS SЕ 820 Numeric обладает цельнолитой станиной классической геометрии. Она обеспечивает необходимую жёсткость между шпинделем, револьверной головкой и задней бабкой. Температурная стабилизация дает высокую точность, как при продолжительных процессах, так и при режимах резания с большими подачами. Благодаря температурной стабилизации достигается высокая точность позиционирования рабочих координат. Конструкция станка позволяет выпускать машины в различных вариантах с широким набором принадлежностей по желанию заказчика. Этим предоставлены оптимальные возможности для комплексной обработки всего ассортимента деталей.
ШПИНДЕЛЬ
Одна из самых требовательных деталей токарных станков с ЧПУ. На токарный станок с ЧПУ TRENS SЕ 820 Numeric устанавливается шпиндель с радиально-упорными подшипниками с предварительной нагрузкой. Узел обладает достаточной жесткостью для тяжелых режимов. Моделирование теплообмена позволило сконструировать симметричный радиатор для эффективного отвода тепла. Данная конфигурация обеспечивает высокую скорость обработки при режимах с большими подачами и дает возможность длительного времени эксплуатации без потери точности. Привод шпинделя с максимальной частотой вращения 1600 мин-1 обеспечивает электродвигатель с высоким моментом с цифровым векторным управлением, мощностью 22 кВт. Крутящий момент с двигателя на шпинель передаётся посредством двухступенчатой передачи. Допускается кратковременная перегрузка двигателя для обеспечения мощности 33 кВт.
ПАТРОН
Головка шпинделя А2-11 позволяет устанавливать патроны до Ø 500 мм. Механический патрон имеет очевидные преимущества – широкий диапазон зажимаемых диаметров деталей без перенастройки патрона, универсальность. Применение механического патрона актуально при штучном или мелкосерийном производстве, где время на настройку станка имеет существенное значение, а ассортимент деталей достаточно велик. В системе применены патроны RÖHM или TOS – качество готово служить долгие годы. Возможна установка на токарный станок с ЧПУ TRENS SE 820 Numeric патрона большего диаметра по желанию заказчика. По специальному заказу возможно оснащение автоматическим гидравлическим зажимом заготовок RÖHM диаметрами 315 мм и 400 мм. Система позволяет сократить время настройки машины при производстве мелких серий деталей.
ЗАДНЯЯ БАБКА
Использование задней бабки позволяет обрабатывать длинные детали, обеспечивая надежную фиксацию заготовки и позволяя применять режимы с большими подачами. Перемещение задней бабки обеспечивается фартуком с фиксацией стопорным пальцем либо вручную. Модуль компенсации веса бабки облегчает позиционирование при ручном перемещении. Пиноль перемещается маховиком, что обеспечивает надежную фиксацию заготовки в центрах машины. Диапазон обеспечиваемых прижимных усилий позволяет применять бабку практически во всем диапазоне материалов.
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
По желанию заказчика токарный станок с ЧПУ TRENS SЕ 820 Numeric оснащается различными типами инструментальных систем. Базовое исполнение – быстросъемная система MULTIFIX (типы C или D). Опционально устанавливаются более сложные механические головки (Algra, Parat), а также автоматические 8-ми позиционные револьверные головки Sauter, значительно сокращающие время смены инструмента и подготовки технологического процесса. Немецкая револьверная головка SAUTERобеспечивает быстрый поворот диска с инструментами. Сервопривод обеспечивает быструю и надежную смену инструмента. Использована муфта большого диаметра и система фиксации для обеспечения высокой жесткости системы и точности позиционирования инструмента. Высокие технические требования к данному узлу обеспечивают продолжительную работу (4000 часов до первого технологического осмотра).
СИСТЕМА ЧПУ (CNC)
Токарные станки с ЧПУ TRENS SE 820 Numeric по желанию заказчика оснащаются системами Siemens или Fanuc, обеспечивающими высокую производительность и простоту управления машиной. Системы обеспечивают надежное выполнение управляющих программ, а также быструю подготовку машины на новый тип исполняемых деталей и управление инструментом.
КОМПЛЕКТАЦИЯ
- Руководство по установке, эксплуатации и обслуживанию станка 1 шт.
- Сопроводительная документация от изготовителей агрегатов и компонентов
- Инструкция по программированию в зависимости от системы управления 1 шт.
- Инструкция по эксплуатации системы управления 1 шт.
- Протокол точности 2 шт.
- Протокол входной ревизии электрооборудования 2 шт.
- Протокол соответствия CE 1 шт.
- Упаковочный лист с перечнем стандартного и дополнительного оборудования 1 шт.
- Электрическая схема подключения машины 1 шт.
- CD-ROM с документацией (для системы управления Siemens) 1 шт.
- Logbook с лицензиями (для сист. упр-я Siemens) 1 шт.
stan-vektor.ru
Станок SE820/2000 производства Trens (Cловакия)
В сравнение
Trens (Словакия)
Артикул
TSE8202000Тип
С ЧПУДиаметр обработки над станиной
820 ммДиаметр обработки над супортом
515 ммОтверстие в шпинделе
133 ммДлина обработки
2000 ммМаксимальная скорость шпинделя
1600 об/минМаксимальная мощность шпинделя
33 кВтГабариты станка в плане
2410 x 2115 x 4570 ммВес станка
7000 кгКонтроллер
SIEMENS 840DРазмер патрона
400 мм
Описание
Базовая комплектация
Написать отзывСпасибо, что решили поделиться!
Ваш отзыв будет опубликован через некоторое время после проверки модератором.
Обратите внимание,
мы не публикуем отзывы:
- написанные ЗАГЛАВНЫМИ буквами
- содержащие ненормативную лексику или оскорбления
- не относящиеся к потребительским свойствам конкретного товара
- рекламного характера (содержащие контактную информацию и ссылки на другие сайты)
Оборудование, которое могло бы вас заинтересовать
Показать весь текстПо требованию поставщика данный файл высылается клиентам, сообщившим данные о ранее купленном оборудовании
Закрыть
Внимание! Изображения товара, приведенные на сайте metall.dukon.ru, включая цвет, размер, могут отличаться от реального внешнего вида товара. Возможны изменения конструкций, технических характеристик, внешнего вида, комплектации товара, не ухудшающие его потребительских качеств, без предварительного уведомления потребителя. В случае любых сомнений перед покупкой уточняйте технические характеристики и комплектацию на официальном сайте производителя, а также у менеджеров отдела продаж. Внешний вид, наличие необходимых характеристик и комплектации проверяйте в момент получения товара.
Окончательная цена может отличаться от цен, указанных на сайте.
Bomar, Ingro, BDS Maschinen, Haco и др.
metall.dukon.ru
