 Назначение счетчика газа РГ-100

Счетчики РГ предназначены для коммерческого учета объемного количества неагрессивных газов в установках коммунальных и промышленных предприятий и преобразования измеренного объема газа в импульсный сигнал. Измеряемая среда: природный и другие газы, которые допускают контакт с маслом. Счетчики с выходным импульсным сигналом РГ-К-Ех пригодны для работы с корректорами.

Счетчики газа РГ-К-Ех имеют выходной низкочастотный сигнал для роботы с электронными вычислителями объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты lExibllBT3«X»

Счетчики измеряют количество движущегося в трубопроводе газа при действующих давлении и температуре.

Коммерческому учету подвергается газ, параметры которого приведены к нормальным условиям. Ориентировочно коммерческое количество газа рассчитывается умножением показаний счетного приспособления на значение абсолютного давления (Рабе = Рр + Ратм).

Счетчики РГ и РГ-К-Ех классом точности 1,0 имеют одинаковые присоединительные размеры с однотипными счетчиками РГ низшего класса точности.

Технические характеристики счетчика газа РГ-100

Наименование параметра

Значение параметра для счетчика

РГ-25; РГ-К-25-Ex

РГ-40; РГ-К-40-Ex

РГ-65; РГ-К-65-Ex

РГ-100; РГ-К-100-Ex

РГ-250; РГ-К-250-Ex

РГ-400; РГ-К-400-Ex

РГ-600; РГ-К-650-Ex

РГ-1000; РГ-К-1000-Ex

Номинальный расход (в рабочих условиях), Qnom, m3/h

25

40

65

100

250

400

650

1000

Максимальный расход (в рабочих условиях), Qmax, m3/h

40

65

100

160

400

650

1000

1250

Минимальный расход (в рабочих условиях), Qmin, m3/h при соотношении расходов:

Qmin/Qmax (i)

1:20

1:30

2

1,3

3

2

5

3

8

5

20

13

32

20

50

32

62

40

Переходный расход (в рабочих условиях), Qt, m3/h при соотношении расходов:

Qmin/Qmax (i)

1:20

1:30

8

6

13

9,75

20

15

32

24

80

60

130

97,5

200

150

250

187,5

Максимальное рабочее давление (избыточное), Pраб, MPa

0,1

Номинальный диаметр счетчика, DN

50

80

125

150

150

200

200

Габаритные размеры счетчика, мм

281х160х175

340х240х240

425х380х360

550х380х360

680х470х440

710х548х500

710х548х500

Масса счетчика, кг

12

28,5

75

98

145

205

205

Консультация эксперта по подбору оборудования

Оставьте заявку, и мы свяжемся
с Вами в ближайшее время

Счетчик газа ротационный РГ-Р G400 Ду 100

Описание:

Ротационный счетчик газа РГ-Р G400 Ду 100 предназначен для коммерческого либо технологического измерения (учета) очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения. Счетчики могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.

Благодаря низкой потере давления ротационные счетчики РГ-Р подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа.

Технические характеристики:
DN, мм G-тип Qmin, м3/ч Qmax, м3/ч Диапазон измерения расхода газа НЧ, имп/м3 СЧ, имп/м3 Потеря давления, мбар при Qmax и Р = 1 бар абс. (воздух — 1,2 кг/м3)
50 16 0,5 25 1:50 10 100 1,5
50 25 0,5 40 1:80 10 100 1,3
50 40 0,5 65 1:130
10		 100 2,4
50 65 0. 5 100 1:200 10 100 4,2
80 100 0,65 160 1:250 1 10 4,2
80 160 1,6 250 1:160 1 10 5
100 160 1,6 250 1:160 1 10 3,9
100 250 2 400 1:200 1 10 5
100 400 3,2 650 1:200 1 10 7
150 400 6,5 650 1:100 1 10 4,3

Ротационный счетчик газа РГ-Р отображает рабочий объем газа с помощью восьмиразрядного счетного механизма. С помощью НЧ датчика импульсов рабочий объем газа может быть передан на электронный корректор объема газа для приведения к стандартным условиям.

Ротационный счетчик газа РГ-Р является счетчиком газа объемного типа. В корпусе счетчика находятся два 8-образных вращающихся ротора, не соприкасающихся друг с другом. Вращение роторов синхронизируется специальной зубчатой передачей вне измерительной камеры. При вращении роторов измерительная камера циклически заполняется и освобождается от газа, перемещая строго определенный объем газа со входа счетчика на выход.

Рабочий расход газа может передаваться на электронные корректоры объема газа с помощью низкочастотного (НЧ) или среднечастотного (СЧ) датчиков импульсов. В НЧ датчике импульсов размещен дополнительный контрольный геркон, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).

СЧ датчик импульсов может поставляться как отдельно, так и совместно с НЧ датчиком импульсов.

Сигнал СЧ датчика импульсов позволяет точно определять мгновенный расход газа.

Параметр Значение
Температура газа: от −30 °C до +55 °C
Температура окружающей среды: от −40 °C до +55 °C
Рабочее давление: Pn16
Класс защиты: IP 67
Материалы:
   • Корпус счетчика: Алюминиевый сплав
   • Роторы: Алюминиевый сплав
   • Счетная голова: Стабилизированный к ультрафиолетовому излучению полимер
Взрывозащита Ex ia IIB T4
Перегрузка: Кратковременно до 1,25 Qмакс
Счетный механизм: Восьмиразрядный механический роликовый
Импульсный выход: 1 НЧ-выход,
опционально 2 НЧ-выхода
и 1 СЧ-выхода
Соединения:
   • Отбор давления: 2 отверстия с резьбой ¼» NPT
   • Температура: 2 гильзы с резьбой G ¼» (опция)

Допустимые пределы погрешности:

Qmin ≤ Q < 0,05 Qmax: ±2,0%

0,05 Qmax ≤ Q ≤ Qmax: ± 1,0%

По запросу:

Qмин ≤ Q < Qмакс: ± 0,9%

Все ротационные счетчики РГ-Р изначально откалиброваны в пределах стандартных погрешностей измерения. Опционально доступно исполнение с уменьшенной величиной погрешности.

Габаритные и присоединительные размеры

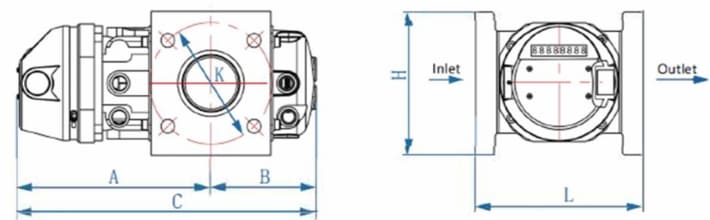

Размеры корпуса для ротационных счетчиков газа РГ-Р от G16 до G400 (DN 100)

Размеры корпуса для ротационных счетчиков газа РГ-Р от G400 (DN 150) до G1000

Типоразмер G Размеры Вес, кг
Ду, мм C, мм A, мм B, мм H, мм L, мм K, мм PN16
16 50 326 205 121 146 171 125 9
25 50 326 205 121 146 171 125 9
40 50 378 230 148 190 171 125 11,5
65 50 378 230 148 190 171 125 11,5
100 80 413 247 166 190 171 125 13,5
160 80 467 271 196 244 241 160 23
160 100 467 271 196 244 241 160 23
250 100 572 322 250 244 241 180 32
400 100 720 397 323 240 241 180 48,5
400 150 688 378 310 460 450 240 102
