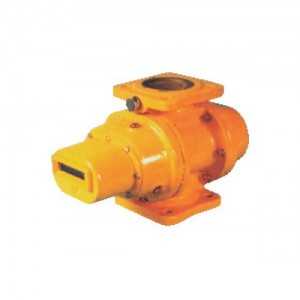

РГ-100 счетчик газа ротационный
Счетчик газа ротационный РГ-100; счетчик газа РГ-100; счетчик РГ-100; РГ-100; РГ 100; РГ100; купить счетчик газа РГ-100; купить дешевле счетчик РГ-100; технические характеристики РГ-100.
Назначение счетчика газа РГ-100
Счетчики РГ предназначены для коммерческого учета объемного количества неагрессивных газов в установках коммунальных и промышленных предприятий и преобразования измеренного объема газа в импульсный сигнал. Измеряемая среда: природный и другие газы, которые допускают контакт с маслом. Счетчики с выходным импульсным сигналом РГ-К-Ех пригодны для работы с корректорами.
Счетчики газа РГ-К-Ех имеют выходной низкочастотный сигнал для роботы с электронными вычислителями объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты lExibllBT3«X»
Счетчики измеряют количество движущегося в трубопроводе газа при действующих давлении и температуре. Коммерческому учету подвергается газ, параметры которого приведены к нормальным условиям. Ориентировочно коммерческое количество газа рассчитывается умножением показаний счетного приспособления на значение абсолютного давления (Рабе = Рр + Ратм).
Счетчики РГ и РГ-К-Ех классом точности 1,0 имеют одинаковые присоединительные размеры с однотипными счетчиками РГ низшего класса точности.
Технические характеристики счетчика газа РГ-100
Наименование параметра | Значение параметра для счетчика | |||||||
РГ-25; РГ-К-25-Ex | РГ-40; РГ-К-40-Ex | РГ-65; РГ-К-65-Ex | РГ-100; РГ-К-100-Ex | РГ-250; РГ-К-250-Ex | РГ-400; РГ-К-400-Ex | РГ-600; РГ-К-650-Ex | РГ-1000; РГ-К-1000-Ex | |
Номинальный расход (в рабочих условиях), Qnom, m3/h | 25 | 40 | 65 | 100 | 250 | 400 | 650 | 1000 |
Максимальный расход (в рабочих условиях), Qmax, m3/h | 40 | 65 | 100 | 160 | 400 | 650 | 1000 | 1250 |
Минимальный расход (в рабочих условиях), Qmin, m Qmin/Qmax (i) 1:20 1:30 | 2 1,3 | 3 2 | 5 3 | 8 5 | 20 13 | 32 20 | 50 32 | 62 40 |
Переходный расход (в рабочих условиях), Qt, m3/h при соотношении расходов: Qmin/Qmax (i) 1:20 1:30 | 8 6 | 13 9,75 | 20 15 | 32 24 | 80 60 | 130 97,5 | 200 150 | 250 187,5 |
Максимальное рабочее давление (избыточное), Pраб, MPa | 0,1 | |||||||
Номинальный диаметр счетчика, DN | 50 | 80 | 150 | 150 200 | 200 | |||
Габаритные размеры счетчика, мм | 281х160х175 | 340х240х240 | 425х380х360 | 550х380х360 | 680х470х440 710х548х500 | 710х548х500 | ||
Масса счетчика, кг | 12 | 28,5 | 75 | 98 | 145 205 | 205 | ||
ooobvs.ru
РГ-К-100-Ех счетчик газа ротационный
Счетчик газа ротационный РГ-К-100-Ex; счетчик газа РГ К 100 Ex; счетчик РГ-К-100-Ех; РГ-К-100-Ex; РГ К 100 Ех; РГ К 100 Ex; купить счетчик газа РГ-К-100-Ex; купить дешевле счетчик РГ-К-100-Ex; технические характеристики РГ-К-100-Ex.
НАЗНАЧЕНИЕ СЧЕТЧИКА ГАЗА РГ-К-100-Ех
1.Счетчик газа ротационный РГ-К-Ex предназначен для измерения объема природного газа по ГОСТ 5542-87 и паров сжиженного углеводородного газа по ГОСТ 20448-90 при их учете, в т.ч. коммерческом.
2.Счетчик имеет выходной низкочастотный импульсный сигнал, является взрывозащищенным, предназначен для работы с электронными корректорами (вычислителями) объема газа, имеет маркировку взрывозащиты ExibIIBT3 X и предназначен для установки во взрывоопасных зонах помещений и внешних установок согласно гл.4 «Правил устройства электроустановок. Электрооборудование специальных установок» (ДНАОП 0.00-1.32-01) и других документов, которые регламентируют применение электрооборудования во взрывоопасных зонах.
Знак «X» в маркировке взрывозащиты указывает на особые условия эксплуатации, заключающиеся в том, что счетчик может использоваться с искробезопасными устройствами с уровнем взрывозащиты не ниже «ib», которые имеют свидетельство о взрывозащите, а параметры искробезопасных цепей не превышают значений:
— напряжение холостого хода, V, не более — 15,7;
— ток короткого замыкания, mA, не более — 460.
Значение внутренней индуктивности не превышает 10 мН.
Значение внутренней электрической емкости не превышает 10 nF.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКА ГАЗА РГ-К-100-Ех
1.Счетчик соответствует требованиям технических условий и комплекту конструкторской документации.
2.По устойчивости к воздействию климатических факторов счетчик соответствует группе исполнения С4 по ГОСТ 12997-84 и исполнению У категории размещения 3.1 по ГОСТ 151-69, но для работы в диапазоне температур окружающего воздуха и измеряемого газа от минус 25 до 50 °C.
ОСНОВНЫЕ ПАРАМЕТРЫ СЧЕТЧИКА
Наименование параметра | Значение параметра для счетчика | |||||||
РГ-К-25-Ex | РГ-К-40-Ex | РГ-К-65-Ex | РГ-К-100-Ex | РГ-К-250-Ex | РГ-К-400-Ex | РГ-К-650-Ex | РГ-К-1000-Ex | |
Номинальный расход (в рабочих условиях), Qnom, m3/h | 25 | 40 | 100 | 250 | 400 | 650 | 1000 | |
Максимальный расход (в рабочих условиях), Qmax, m3/h | 40 | 65 | 100 | 160 | 400 | 650 | 1000 | 1250 |
Минимальный расход (в рабочих условиях), Qmin, m3/h при соотношении расходов: Qmin/Qmax (i) 1:20 1:30 | 2 1,3 | 3 2 | 5 3 | 8 5 | 20 13 | 32 20 | 50 32 | 62 40 |
Переходный расход (в рабочих условиях), Qt, m3/h при соотношении расходов: Qmin/Qmax (i) 1:20 1:30 | 8 6 | 13 9,75 | 20 15 | 32 24 | 80 60 | 130 97,5 | 200 150 | 250 187,5 |
Максимальное рабочее давление (избыточное), Pраб, MPa | 0,1 | |||||||
Номинальный диаметр счетчика, DN | 50 | 80 | 125 | 150 | 150 200 | 200 | ||
Габаритные размеры счетчика, мм | 281х160х175 | 340х240х240 | 425х380х360 | 550х380х360 | 680х470х440 710х548х500 | 710х548х500 | ||
Масса счетчика, кг | 12 | 28,5 | 75 | 98 | 145 205 | 205 | ||
3.Порог чувствительности счетчика не превышает1/3 Qmin.
4.Условное обозначение счетчика при заказе:
«Счетчик газа РГ-К-Qnom-i-01-Ч(А)-Ex»,
где Qnom — значение номинального расхода должно соответствовать значениям, приведенным в таблице;
i — соотношение минимального и максимального расходов Qmin/Qmax, при которых счетчик работает с относительными погрешностями, не превышающими пределов допускаемых значений. Соотношение расходов должно соответствовать значениям, приведенным в таблице;
01 — условное обозначение максимального рабочего давления 0,1 МРа;
Ч(А) — обозначение материала, из которого изготовлены ротора — чугун (алюминиевые сплавы) соответственно;
Ex — условное обозначение счетчика, предназначенного для работы с корректором объема газа.
5.Пределы основной относительной погрешности счетчика, %, при расходе Q:
— Qmin≤Q<Qt — ±2,0;
— Qt≤Q≤Qmax — ±1,0.
где Qt — переходный расход, который должен быть не более:
— 0,2 Qmax для счетчика с соотношением расходов 1:20;
— 0,15 Qmax для счетчика с соотношением расходов 1:30.
Пределы основной относительной погрешности счетчика нормируются для номинальной температуры окружающего воздуха и измеряемой среды 20°C и абсолютного давления измеряемой среды (воздуха с номинальной плотностью 1,2 kg/m3) — 101,325 kPa.
6.Значение максимальной потери давления на счетчике без сетки для воздуха плотностью 1,2 kg/m3 при объемных расходах Qmax не превышают значений, указанных в таблице.
ЗНАЧЕНИЯ МАКСИМАЛЬНОЙ ПОТЕРИ ДАВЛЕНИЯ НА СЧЕТЧИКЕ БЕЗ СЕТКИ
Обозначение счетчика | Максимальная потеря давления, Pa, при объемных расходах Qmax |
РГ-К-25-Ex; РГ-К-40-Ex; РГ-К-65-Ex; РГ-К-100-Ex. | 700 (750) |
РГ-К-250-Ex; РГ-К-400-Ex; РГ-К-650-Ex; РГ-К-1000-Ex. | 1050 (1150) |
Примечание. Числовые значения потери давления, указанные в скобках, относятся к счетчику, находящемуся в эксплуатации.
7.Счетчик функционирует в диапазоне температур окружающего воздуха и измеряемой среды от минус 25 до 50°C.
8.Принцип действия счетного устройства — механический. Отсчет объема газа — в кубических метрах в рабочих условиях. Цена деления барабана наименьшего разряда счетного устройства, m3, для счетчика:
— РГ-К-25-Ex, РГ-К-40-Ex, РГ-К-65-Ex, РГ-К-100-Ex — 0,002;
— РГ-К-25-Ex, РГ-К-40-Ex, РГ-К-65-Ex, РГ-К-100-Ex — 0,02.
Емкость счетного устройства составляет, m3:
— РГ-К-25-Ex, РГ-К-40-Ex, РГ-К-65-Ex, РГ-К-100-Ex — 99999,99;
— РГ-К-25-Ex, РГ-К-40-Ex, РГ-К-65-Ex, РГ-К-100-Ex — 9999999,9.
9.Выходным сигналом счетчика является низкочастотный импульсный сигнал Y с преобразователя импульсов типа «сухой контакт», параметры которого:
— коммутированное напряжение постоянного тока, V, не более — 15;
— коммутированный ток, mA, не более — 120.
10.Число импульсов выходного низкочастотного сигнала — Y, imp/m3 для счетчика:
— РГ-К-25-Ex, РГ-К-40-Ex, РГ-К-65-Ex, РГ-К-100-Ex — 10;
— РГ-К-25-Ex, РГ-К-40-Ex, РГ-К-65-Ex, РГ-К-100-Ex — 1,0.
11.Изоляция электрических цепей счетчика относительно корпуса в нормальных условиях выдерживает в течение одной минуты действие испытательного напряжения 500 V, частотой 50 Hz.
12.Сопротивление изоляции электрических цепей счетчика относительно корпуса в нормальных условиях, не менее 20 МΩ.
13.Счетчик герметичен при избыточном давлении, значение которого, не более чем 1,1 максимального рабочего давления.
14.Счетчик является стойким к воздействию избыточного давления значение, которого, не более чем 1,5 максимального рабочего давления.
15.Счетчик безотказно работает при максимальном расходе в течение 2000 часов.
ooobvs.ru
Счетчик газа ротационный РГ
Счетчики РГ и РГ-К-Ех предназначены для коммерческого учета объемного количества неагрессивных газов в установках коммунальных и промышленных предприятий и преобразования измеренного объема газа в импульсный сигнал.
№ Госреестра 2699-00.
Сертификат об утверждении типа средств измерений UA.C.29.999.A №7918.
Измеряемая среда: природный и другие газы, которые допускают контакт с маслом.
Счетчики с выходным импульсным сигналом РГ-К-Ех пригодны для работы с корректорами.
Счетчики газа РГ-К-Ех (взрывозащищенные) имеют выходной низкочастотный сигнал для работы с электронными вычислителями объема газа.
Маркировка взрывозащиты lExibllBT3″X».
Счетчики измеряют количество движущегося в трубопроводе газа при действующих давлении и температуре. Коммерческому учету подвергается газ, параметры которого приведены к нормальным условиям. Ориентировочно коммерческое количество газа рассчитывается умножением показаний счетного приспособления на значение абсолютного давления (Рабе = Рр + Ратм).
Счетчики РГ и РГ-К-Ех классом точности 1,0 имеют одинаковые присоединительные размеры с однотипными счетчиками РГ низшего класса точности.
| Технические характеристики | ||||||
| Наименование параметров | Значение параметров | |||||
| РГ-40, РГ-К-40-Ех | РГ-100, РГ-К-100-Ех | РГ-250, РГ-К-250-Ех | РГ-400, РГ-К-400-Ех | РГ-600, РГ-К-600-Ех | РГ-1000, РГ-К-1000-Ех | |
| Номинальный расход, Qnom, м3/час | 40 | 100 | 250 | 400 | 600 | 1000 |
| Максимальный расход. Qмах, м3/час | 60 | 125 | 320 | 500 | 800 | 1250 |
| Минимальный расход. Qmin, м3/час | 3; 6 | 6; 12 | 16; 32 | 25; 50 | 40; 80 | 62; 100 |
| Порог чувствительности, Qstart м3/час | 1,0 | 2,0 | 5,0 | 8,0 | 12,0 | 19,0 |
| Диапазон измерения | 1:20 | 1:20; 1:10 |
1:20 | 1:20; 1:10 |
||
| Рабочее избыточное давление, МПа, до | 0,1 | |||||
| Пределы допускаемой относительной погрешности,% |
1 | |||||
| Qmin≤Q<0,2q sub=»»>max | ±2,0 | |||||
| 0,2Qmax ≤Q≤ Qmax | ±1,0 | |||||
| Количество разрядов отсчетного механизма | 7 | 8 | ||||
| Диаметр условного прохода, мм | 50 | 80 | 125 | 150 | 200 | |
| Выходной сигнал (типа «сухой контакт») для РГ-К-Ех. имп./м3 | 10 | 1 | ||||
| Условия эксплуатации: | ||||||
| Температура, °С | — 30… + 60 | |||||
| Относительная влажность %, до | 95% | |||||
| Габаритные размеры, мм | 260х 152х 175 | 340х 240х 240 | 425х 380х 360 | 530х 380х 360 | 680х 470х 440 | 710х 548х 500 |
| Масса счетчиков, кг, не более, с корпусом и роторами из чугуна | 12 | 28,5 | 75 | 90 | 145 | 205 |
www.kiptehpribor.ru
РГ-100 счетчик газа ротационный — ЧФ «Гранум»
Назначение счетчика газа РГ-100
Счетчики РГ предназначены для коммерческого учета объемного количества неагрессивных газов в установках коммунальных и промышленных предприятий и преобразования измеренного объема газа в импульсный сигнал. Измеряемая среда: природный и другие газы, которые допускают контакт с маслом. Счетчики с выходным импульсным сигналом РГ-К-Ех пригодны для работы с корректорами.
Счетчики газа РГ-К-Ех имеют выходной низкочастотный сигнал для роботы с электронными вычислителями объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты lExibllBT3«X»
Счетчики измеряют количество движущегося в трубопроводе газа при действующих давлении и температуре. Коммерческому учету подвергается газ, параметры которого приведены к нормальным условиям. Ориентировочно коммерческое количество газа рассчитывается умножением показаний счетного приспособления на значение абсолютного давления (Рабе = Рр + Ратм).
Счетчики РГ и РГ-К-Ех классом точности 1,0 имеют одинаковые присоединительные размеры с однотипными счетчиками РГ низшего класса точности.
Технические характеристики счетчика газа РГ-100
Наименование параметра | Значение параметра для счетчика | |||||||
РГ-25; РГ-К-25-Ex | РГ-40; РГ-К-40-Ex | РГ-65; РГ-К-65-Ex | РГ-100; РГ-К-100-Ex | РГ-250; РГ-К-250-Ex | РГ-400; РГ-К-400-Ex | РГ-600; РГ-К-650-Ex | РГ-1000; РГ-К-1000-Ex | |
Номинальный расход (в рабочих условиях), Qnom, m3/h | 25 | 40 | 65 | 100 | 250 | 400 | 650 | 1000 |
Максимальный расход (в рабочих условиях), Qmax, m3/h | 40 | 65 | 100 | 160 | 400 | 650 | 1000 | 1250 |
Минимальный расход (в рабочих условиях), Qmin, m3/h при соотношении расходов: Qmin/Qmax (i) 1:20 1:30 | 2 1,3 | 3 2 | 5 3 | 8 5 | 20 13 | 32 20 | 50 32 | 62 40 |
Переходный расход (в рабочих условиях), Qt, m3/h при соотношении расходов: Qmin/Qmax (i) 1:20 1:30 | 8 6 | 13 9,75 | 20 15 | 32 24 | 80 60 | 130 97,5 | 200 150 | 250 187,5 |
Максимальное рабочее давление (избыточное), Pраб, MPa | 0,1 | |||||||
Номинальный диаметр счетчика, DN | 50 | 80 | 125 | 150 | 150 200 | 200 | ||
Габаритные размеры счетчика, мм | 281х160х175 | 340х240х240 | 425х380х360 | 550х380х360 | 680х470х440 710х548х500 | 710х548х500 | ||
Масса счетчика, кг | 12 | 28,5 | 75 | 98 | 145 205 | 205 | ||
granum.org
Счетчики газа РГ-К-ЕХ
Счетчики газа РГ-К-Ех во взрывозащищенном исполнении применяются для технологического и коммерческого учета объема потока природного газа при рабочих условиях. Автоматический пересчет в объемные единицы при стандартных условиях возможен при помощи корректоров объема газа. Счетчики газа РГ-К-Ех выпускаются различных типоразмеров, что позволяет подобрать подходящий для расходов от 25 до 1000 м3/ч.
Устройство и работа
Принцип работы счетчика РГ-К-Ех заключается в том, что газ постоянно заполняет измерительные камеры определенного объема, которые затем соединяются с выходным патрубком. По числу заполнений камер судят о количестве газа, прошедшего через счетчик.
Основной частью ротационного счетчика газа РГ-К-Ех является пара кинематически связанных роторов, размещенных в корпусе и вращающихся вследствие движения потока газа через прибор. Роторы выполнены в виде цифры восемь, их взаимное положение перекрывает прямой путь движения газа от входа к выходу и обеспечивает его только через измерительные камеры. Камеры имеют определенный объем, образованный внутренними стенками корпуса и роторами. За один оборот синхронно вращающихся роторов измерительные камеры заполняются четыре раза, и столько же раз этот объем газа поступает на выход счетчика.
Ось одного из роторов соединена с редуктором счетного механизма. Передаточное число редуктора выбрано таким образом, что показаниями счетного механизма являются кубические метры (м3).
Технические характеристики
Ротационные счетчики РГ-К выпускаются 8-ми типоразмеров и представлены рядом G25, G40, G65, G100, G250, G400, G650 и G1000.
Следующие характеристики приведены по газу в рабочих условиях для приведенных типоразмеров в порядке их возрастания:
Наименование характеристики | Значение характеристики для типоразмера счетчика: | |||||||
G25 | G40 | G65 | G100 | G250 | G400 | G650 | G1000 | |
Расходы газа, м3/ч: Qном Qмах | 25 40 | 40 65 | 65 100 | 100 160 | 250 400 | 400 650 | 650 1000 | 1000 1250 |
Qмин газа при соотношении Qмин : Qмах, м3/ч: 1:20 1:30 | 2 1,3 | 3 2 | 5 3 | 8 5 | 20 13 | 32 20 | 50 32 | 62 40 |
Переходной расход газа при соотношениях: 1:20 1:30 | 8 6 | 13 9,75 | 20 15 | 32 24 | 80 60 | 130 97,5 | 200 150 | 250 187,5 |
Допустимое рабочее давление, МПа | 0,1 | |||||||
Погрешность при различных расходах, % | ±1,0 … ±2,0 | |||||||
Чувствительность | 1/3 Qмин | |||||||
Потери давления на счетчике при максимальном расходе, Па | 700 | 1050 | ||||||
Условия функционирования: температура, °C влажность, % | от -25 до 50 95% | |||||||
Цена деления младшего разряда счетчика и вес выходного импульса генератора, м3 | 0,002 и 0,1 | 0,02 и 1,0 | ||||||
Рис. 1 — габаритные и присоединительные размеры ротационных счетчиков газа РГ-К типоразмеров G25 — G100
Обозначение параметра | Типоразмер | |||
G25 | G40 | G65 | G100 | |
Номер рисунка | 1 | |||
DN, мм | 50 | 80 | ||
А, мм | 281 | 340 | ||
В, мм | 160 | 240 | ||
С, мм | 175 | 240 | ||
D1, мм | 110 | 150 | ||
D2, мм | 140 | 185 | ||
d, мм | 14 | 18 | ||
n, шт. | 4 | |||
Рис. 2 — размеры счетчиков РГ-К типоразмеров G250 — G1000
Обозначение параметра | Типоразмер | ||||
G250 | G400 | G650 | G1000 | ||
Номер рисунка | 2 | ||||
DN, мм | 125 | 150 | 200 | ||
А, мм | 425 | 560 | 680 | 710 | |
В, мм | 380 | 470 | 548 | ||
С, мм | 360 | 440 | 500 | ||
Д, мм | 170 | 200 | 276 | ||
Е, мм | 275 | 290 | |||
D1, мм | 200 | 225 | 280 | ||
D2, мм | 235 | 260 | 315 | ||
d1, мм | 18 | ||||
d2, мм | 18 | ||||
n, шт. | 8 | ||||
Комплект поставки
В комплект поставки включены: счетчик РГ-К-Ех (исполнение согласно договору) с комплектами запчастей, инструмента и принадлежностей, техническая документация и паспорт.
За отдельную плату могут поставляться комплект присоединительных фланцев, фильтры газа, корректоры объема газа.
v-kip.com
РГ-1000 счетчик газа ротационный
Счетчик газа ротационный РГ-1000; счетчик газа РГ-1000; счетчик РГ-1000; РГ-1000; РГ 1000; РГ1000; купить счетчик газа РГ-1000; купить дешевле счетчик РГ-1000; технические характеристики РГ-1000.
Назначение счетчика газа РГ-1000
Счетчики РГ предназначены для коммерческого учета объемного количества неагрессивных газов в установках коммунальных и промышленных предприятий и преобразования измеренного объема газа в импульсный сигнал. Измеряемая среда: природный и другие газы, которые допускают контакт с маслом. Счетчики с выходным импульсным сигналом РГ-К-Ех пригодны для работы с корректорами.
Счетчики газа РГ-К-Ех имеют выходной низкочастотный сигнал для роботы с электронными вычислителями объема газа, являются взрывозащищенными, имеют маркировку взрывозащиты lExibllBT3«X»
Счетчики измеряют количество движущегося в трубопроводе газа при действующих давлении и температуре. Коммерческому учету подвергается газ, параметры которого приведены к нормальным условиям. Ориентировочно коммерческое количество газа рассчитывается умножением показаний счетного приспособления на значение абсолютного давления (Рабе = Рр + Ратм).
Счетчики РГ и РГ-К-Ех классом точности 1,0 имеют одинаковые присоединительные размеры с однотипными счетчиками РГ низшего класса точности.
Технические характеристики счетчика газа РГ-1000
Наименование параметра | Значение параметра для счетчика | |||||||
РГ-25; РГ-К-25-Ex | РГ-40; РГ-К-40-Ex | РГ-65; РГ-К-65-Ex | РГ-100; РГ-К-100-Ex | РГ-250; РГ-К-250-Ex | РГ-400; РГ-К-400-Ex | РГ-600; РГ-К-650-Ex | РГ-1000; РГ-К-1000-Ex | |
Номинальный расход (в рабочих условиях), Qnom, m3/h | 25 | 40 | 65 | 100 | 250 | 400 | 650 | 1000 |
Максимальный расход (в рабочих условиях), Qmax, m3/h | 40 | 65 | 100 | 160 | 400 | 650 | 1000 | 1250 |
Минимальный расход (в рабочих условиях), Qmin, m3/h при соотношении расходов: Qmin/Qmax (i) 1:20 1:30 | 2 1,3 | 3 2 | 5 3 | 8 5 | 20 13 | 32 20 | 50 32 | 62 40 |
Переходный расход (в рабочих условиях), Qt, m3/h при соотношении расходов: Qmin/Qmax (i) 1:20 1:30 | 8 6 | 13 9,75 | 20 15 | 32 24 | 80 60 | 130 97,5 | 200 150 | 250 187,5 |
Максимальное рабочее давление (избыточное), Pраб, MPa | 0,1 | |||||||
Номинальный диаметр счетчика, DN | 50 | 80 | 125 | 150 | 150 200 | 200 | ||
Габаритные размеры счетчика, мм | 281х160х175 | 340х240х240 | 425х380х360 | 550х380х360 | 680х470х440 710х548х500 | 710х548х500 | ||
Масса счетчика, кг | 12 | 28,5 | 75 | 98 | 145 205 | 205 | ||
ooobvs.ru
Счетчики газа роторные РГК-Ех
Механические приборы, имеющие название РГК-Ех являются промышленными и технологическими счетчиками газа и предназначены для измерения и учета отпущенного или потребленного бытового природного газа.
Счетчик газа ротационный РГК-Ех снабжен устройством для формирования низкочастотного импульсного сигнала. Сигнал может подаваться на электронные вычислители или корректоры объема. Счетчик газа роторный РГК-Ех выполнен по взрывозащищенной технологии, и согласно действующим стандартам имеет маркировку 1ExibllBТЗ X.
Особенности и модификации
Счетчики РГК-Ех обладают высокой надежностью и имеют высокий эксплуатационный ресурс. Благодаря разработкам компании-производителя, метрологические характеристики не изменяются на всем протяжении эксплуатации счетчика.
Счетчик газа РГК-Ех выполнен с соблюдением европейских технических нормативов и практически нечувствителен к загрязнениям в природном газе и перепадам давления. Надежная и простая конструкция легко монтируется и не требует частых профилактических осмотров.
Счетчик РГ-К-Ех выпускается предприятием-изготовителем в модификациях под типоразмеры G40, G65, G100, G250, G400, G650, G1000. Благодаря этому, потребитель имеет возможность выбрать размер счетчика в соответствии с технической необходимостью.
Характеристика | Норма для типоисполнения счетчика | ||||||
G40 | G65 | G100 | G250 | G400 | G650 | G1000 | |
Номинальный расход Qном м3/час | 40 | 65 | 100 | 250 | 400 | 650 | 1000 |
Максимальный расход Qmax м3/час | 65 | 100 | 160 | 400 | 650 | 1000 | 1250 |
Минимальный расход Qmin м3/час при соотношении Qmin/Qmax : 1:30 | 2 | 3 | 5 | 13 | 20 | 32 | 40 |
Порог чувствительности м3/час, не более | 1/3 Qmin | ||||||
Максимальное рабочее давление, МПа | 0,1 | ||||||
Пределы основной относительной погрешности %, Qmin ≤ Q < Qt * Qt ≤ Q ≤ Qmax |
±2 ±0,1 | ||||||
Количество разрядов отсчетного устройства | 7 | 8 | |||||
Номинальный диаметр, DN | 50 | 80 | 125 | 150 | 200 | ||
Значение импульса генератора импульсов низкой частоты | 1 имп = 0,1м3 | 1 имп = 1м3 | |||||
Масса, кг, не более | 11 | 20 | 23 | 75 | 98 | 145 | 205 |
* — Qt — переходной расход, не превышающий 0,15 Qmax
Условия эксплуатации
Счетчик РГК-Ех изготовлен в соответствии с требованиями ГОСТ 52931-2008 и принадлежит категории С4. Температурный режим при работе прибора должен находиться в диапазоне от –25 до +50 градусов Цельсия. Температура измеряемой среды (природного газа) также должна соответствовать установленному производителем температурному диапазону.
Счетчик газа роторный РГ-К-Ех может быть использован в районах с умеренным климатом. Допускается установка устройства в нерегулярно отапливаемых помещениях (колодцах, кессонах и т. д.). Климатическое исполнение счетчик и его категория размещения соответствуют У3.1 согласно ГОСТ 15150.
Комплект поставки
К конечному потребителю счетчик поставляется в установленной производителем комплектации:
- Счетчик газа ротационный РГ-К-Ех — 1 шт;
- Техническая документация на счетчик газа РГ-К-Ех — 1 компл.
Установленный производителем срок службы изделия составляет 20 лет. Цена роторного счетчика газа зависит от модификации и перед заказом уточняется у поставщика.
texnogaz.ru
