Чугун СЧ21 / Auremo
Обозначения
| Название | Значение |
|---|---|
| Обозначение ГОСТ кириллица | СЧ21 |
| Обозначение ГОСТ латиница | CCh31 |
| Транслит | SCh31 |
| По химическим элементам | — |
Описание
Чугун СЧ21 применяется: для изготовления отливок головок и блоков цилиндров в автомобиле- и тракторостроении; станин станков, разметочных плит, гидроцилиндров, клапанов в станкостроении; выхлопных труб, маховиков, фундаментальных рам, картеров, крышек рабочих цилиндров, блоков и других ответственных деталей в дизелестроении; шестерней, шкивов, станков и других значительно нагруженных деталей в химическом машиностроении; отливок деталей трубопроводной арматуры и приводных устройств к ней; частей литых соединительных для трубопроводов.
Примечание
Ферритно-перлитный чугун.
Стандарты
| Название | Код | Стандарты |
|---|---|---|
| Чугун | В11 | ГОСТ 1412-85 |
| Трубы из черных металлов и сплавов литые и соединительные части к ним | В61 | ГОСТ 5525-88, ГОСТ 9583-75 |
| Отливки чугунные (серого и ковкого чугуна) | В81 | ОСТ 24.207.01-90 |
Химический состав
| Стандарт | C | S | P | Mn | Cr | Si | Ni | Fe |
|---|---|---|---|---|---|---|---|---|
| ГОСТ 1412-85 | 2.8-3.4 | ≤0.12 | ≤0.4 | 0.5-1.5 | ≤0.4 | 1.3-2.4 | ≤0.5 | Остаток |
Fe — основа.
Химический состав приведен на основании данных ГОСТ 1412-54 и справочной литературы исходя из получения требуемого временного сопротивления при разрыве и расчета углеродного эквивалента, т.к. в ГОСТ 1412-85 химический состав не указан, при том, что допускается изготовление отливок из чугуна марки СЧ21 по требованию потребителя. Допускается низкое легирование чугуна различными элементами (хромом, никелем, медью, фосфором и др.).
Механические характеристики
| σB, МПа | Твердость по Бринеллю, МПа |
|---|---|
| Отливки в литом или термообработанном состоянии по СТП М319-95 | |
| ≥210 | — |
| Части соединительные для трубопроводов (литье в песчаные формы) по ГОСТ 5525-88 (НВ — в центре стенки) | |
| ≥150 | ≤250 |
Описание механических обозначений
| Название | Описание |
|---|---|
| σB | Предел кратковременной прочности |
www.auremo.org
описание, особенности, требования и рекомендации :: BusinessMan.ru
Производственные предприятия используют два способа отражения затрат в учете. Это полуфабрикатный и бесполуфабрикатный варианты. До начала 20 в. на практике применялся только последний. Полуфабрикатный метод был предложен в 1910 г. Рассмотрим далее его особенности.
Общая информация
Производственное предприятие может закупать полуфабрикаты у сторонних субъектов или создавать их самостоятельно. Купленные у поставщиков объекты учитываются по сч. 10, субсч. 02. Полуфабрикаты, выпущенные предприятием самостоятельно, могут относиться на субсч. 20 или обособленный 21 счет бухгалтерского учета.
Особенности объектов
Понятие полуфабрикатов, изготовленных предприятием самостоятельно, по своей экономической сути похоже на категорию незавершенного производства. Как и НЗП, они проходят не все этапы технологического процесса. Соответственно, полуфабрикаты нельзя назвать конечным продуктом. Однако существенным их признаком является то, что на предыдущей стадии они были приведены в определенное состояние готовности. Поэтому полуфабрикаты впоследствии могут:
- Реализовываться сторонним компаниям.
- Отпускаться в следующий цех для создания готового изделия.
- Передаваться структурному подразделению (к примеру, на вспомогательное производство).
Бухгалтерский счет 21
Как выше было указано, эта статья может использоваться для отражения сведений о полуфабрикатах собственного производства. Это означает, что, как только изделия, подлежащие дальнейшей обработке, будут готовы, они перемещаются на специальный склад. Операции будет отражать 21 счет. Проводки при этом могут сопровождаться некоторыми сложностями. В общем виде запись выглядит так: Дб сч. 20 Кд сч. 21. Аналитика ведется по наименованиям и местам хранения. Распространение полуфабрикатного способа было обусловлено психологическими причинами. Дело в том, что руководители, счетные сотрудники, в особенности те, которые в бухгалтерии непосредственно не работают, стремились увидеть движение материальных ценностей в таком виде, какой есть на самом деле. Полуфабрикатный способ обеспечивает это в полной мере.
Специфика оприходования
Ключевой проблемой при отражении полуфабрикатов собственного производства является их оценка. В этом случае применяется три подхода:
- Себестоимость объектов. Теоретически данный способ считается самым правильным вариантом. Но он сопровождается достаточно трудоемким процессом калькулирования. Более того, точность расчетов будет весьма сомнительной.
- Условная цена. Она определяется в соответствии со специальным ценником, который вводится на предприятии.
- Трансфертная цена. Она используется во всех случаях внутреннего хозрасчета. Он предполагает, что одно цех реализует полуфабрикаты, а другой, соответственно, приобретает их. Данный метод эффективен в тех ситуациях, когда продающее подразделение вправе самостоятельно назначать стоимость. При этом второй цех может приобретать их внутри предприятия или на стороне по своему усмотрению.
Продажа на сторону
Новым дополнением в Инструкции по использованию Плана является то, что реализация полуфабрикатов может осуществляться не только предприятиям, но и лицам. Если эти операции осуществляются систематически, то счет 21 не применяется. При отражении процессов используется сч. 43, обобщающий сведения о готовой продукции. Однако если данный факт носит эпизодический характер, то списание 21 счета осуществляется так:
- Дб сч. 90.2 Кд сч. 21 или
- Дб сч. 91.2 Кд 21.
Выбор счета 90 или 91 будет зависеть от того, выступает ли реализация полуфабрикатов обычной деятельность компании или нет. Между тем, ключевые записи будут такими:
1. Дб сч. 21 Кд сч. 20 – полуфабрикаты переданы на склад.
2. Дб сч. 20 Кд сч. 21 – подразделение получило ранее произведенные изделия для последующей обработки.
Преимущества и недостатки
Используя счет 21, специалист может отражать производственный цикл. Это, в свою очередь, обеспечивает более жесткий контроль работы материально ответственных сотрудников. Вместе с тем, счет 21 имеет ряд недостатков. В частности, на сч. 20 формируются «фиктивные» обороты (в экономическом плане). Они будут расширяться по мере увеличения количества этапов обработки. Вместе с этим, счет 21 будет использоваться для калькулирования каждой промежуточной стадии производства. Это, в свою очередь, повысит трудоемкость работы специалиста. Соответственно, полуфабрикатный метод является сложным, громоздким и экономически невыгодным.
Решение проблемы
Использование на практике управленческого учета (ранее он был известен как оперативно-технический) ликвидирует возникающие сложности. С его помощью полуфабрикаты могут учитываться в натуральном выражении. Между тем специалисты отмечают, что бесполуфабрикатный метод предпочтительнее. Он не предполагает ведения счета 21. Передача изделий на склад отражается исключительно в управленческой документации. При этом целесообразно внутри сч. 20 показывать перемещение полуфабрикатов в натуральном эквиваленте.
Кто может применять статью?
Производственным предприятиям, осуществляющим единичный выпуск продукции, нецелесообразно отдельно открывать счет для отражения поступления и движения полуфабрикатов, созданных ими самостоятельно. Такие компании могут отражать информацию по сч. 20, открыв отдельную в нем статью. Использование счета 21 считается целесообразным, если осуществляется массовый выпуск продукции, предполагающей большое число позиций. В этом случае появляется возможность отслеживать и регулировать при необходимости расходы, точно определять цену полуфабрикатов при реализации их сторонним фирмам. Как правило, счет 21 применяется предприятиями, занятыми в текстильном, пищевом, химическом металлургическом производстве. Используемый ими технологический процесс включает в себя несколько стадий обработки. Она осуществляется в разных цехах. При этом на выходе каждое подразделение получает изделия с определенными характеристиками. Это считается первичной обработкой.
При дальнейшем перемещении объектов они приобретают качества, которые делают их пригодными для потребления конечным пользователем. На каждой стадии процесса изделие наделяется такими характеристиками, которые приближают его к готовому продукту.
Дополнительно
Самый выгодный способ учета полуфабрикатов своего производства предприятие определяет самостоятельно и фиксирует в финансовой политике. Способ отражения поступления и перемещения изделий также устанавливает компания. При этом она учитывает особенности технологического процесса, регулирующие инструкции для своей отрасли. Число этапов не ограничивается.
Забалансовый 21 счет: 1с
Отражение средств, стоимость которых до 3 тыс. р., исключенных из отчетности при введении в эксплуатацию, осуществляется на специальной статье. К счету 21 открываются субсчета. Они соответствуют аналитическим статьям сч. 101, на которых объекты ОС отражались до списания. К счету 21 могут открываться субсчета:
- 21.04 – по машинам и оборудованию.
- 21.05 – по транспортным средствам.
- 21.06 – по производственному и хозяйственному инвентарю.
- 21.09 – по прочим ОС.
По данной статье аналитика ведется в соответствии с номенклатурными, материально ответственными лицами и подразделениями, видам деятельности в суммовом и количественном измерении.
Финансовая отчетность
Вне зависимости от того, какой метод – полуфабрикатный или бесполуфабрикатный – использует предприятие, ему необходимо платить налоги. Предприятие покупатель может восстановить налог. Для этого нужно правильно указать код операции. Здесь важно не совершить ошибку. Если восстановление осуществляется по корректировочной счет-фактуре, проставляется код 18. Если эта операция производится относительно отчисления, заявленного к вычету с перечисленных авансов, то цифры будут другими. В частности, ставится код 21. Зачастую предприятия путают эти цифры. Компании часто указывают один код счет-фактуры – 21.
businessman.ru
Механические свойства серого чугуна
В (табл. 1) — приведены механические свойства и рекомендуемый химический состав серого чугуна по ГСТ 1412-85, а в (табл. 2) — некоторые, не предусмотрены этим стандартам свойств чугуна. В общем случае, чем меньше графита, мельче и благоприятнее по распределению его включения, дисперснее перлит, мельче эвтектическое зерно, тем выше указанные свойства. Однако если σв, τ-1, τтв, φ зависят как от графита, так и 1 металлической основы, то Е — главным образом от графита, а НВ — почти полностью от структуры металлической основы. Малая чувствительность серого чугуна к надрезам иллюстрируется следующими данными по сопротивлению усталости чугуна при вибрации:
| σв, МПа | 140 | 175 | 210 | 255 | 300 |
|---|---|---|---|---|---|
| σ-1, МПа: без надреза |
65 | 84 | 105 | 140 | 163 |
| с надрезом | 65 | 80 | 95 | 120 | 130 |
| Чугун | σв, МПа | Твердость HB∗10-1, МПа | Мас. доля элементов, % | ||||
|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | |||
| не более | |||||||
| СЧ10 | 98 | 143-229 | 3,5-3,7 | 2,2-2,6 | 0,5-0,8 | 0,3 | 0,15 |
| СЧ15 | 147 | 163-229 | 3,5-3,7 | 2,0-2,4 | 0,5-0,8 | 0,2 | 0,15 |
| СЧ18 | 176 | 170-241 | 3,4-3,6 | 1,9-2,3 | 0,5-0,7 | 0,2 | 0,15 |
| СЧ20 | 196 | 170-241 | 3,3-3,5 | 1,4-2,2 | 0,7-1,0 | 0,2 | 0,15 |
| СЧ21 | 206 | 170-241 | 3,3-3,5 | 1,4-2,2 | 0,7-1,0 | 0,2 | 0,15 |
| СЧ24 | 235 | 170-241 | 3,2-3,4 | 1,4-2,2 | 0,7-1,0 | 0,2 | 0,15 |
| СЧ25 | 245 | 180-250 | 3,2-3,4 | 1,4-2,2 | 0,7-1,0 | 0,2 | 0,15 |
| СЧ30 | 294 | 181-255 | 3,0-3,2 | 1,0-1,3 | 0,7-1,0 | 0,2 | 0,12 |
| СЧ35 | 343 | 197-269 | 2,9-3,0 | 1,0-1,1 | 0,7-1,1 | 0,2 | 0,12 |
Чугуны марок СЧ25 И выше обычно модифицируют FeSi. Для них содержание Si в таблице дано после введения модификатора.
| Чугун | При растяжении | При сжатии | ||||||
|---|---|---|---|---|---|---|---|---|
| E∗10-3, МПа | δ, % | σ-1p, МПа | σc, МПа | E∗10-3, МПа | μ | ψ, % | δ-1c, МПа | |
| СЧ10-СЧ18 | 60-80 | 0,2-1,0 | 50-70 | 500-800 | 65-90 | 0,28-0,29 | 20-40 | 70-90 |
| СЧ20-СЧ30 | 85-125 | 0,4-0,65 | 90-115 | 850-1000 | 93-130 | 0,28-0,29 | 15-30 | 120-145 |
| СЧ30-СЧ35 | 125-145 | 0,65-0,9 | 115-140 | 1000-1200 | 130-155 | 0,28-0,29 | 15-30 | 145-170 |
| Чугун | При кручении | При срезе | φ, %, при вибрации с нагрузкой, равной 1/3σ0,2 | αн, кДж/М2 | При изгибе | |||
|---|---|---|---|---|---|---|---|---|
| τв, МПа | τ-1, МПа | τв, МПа | G∗10-3, МПа | σ-1, МПа | σи, МПа | |||
| СЧ10-СЧ18 | 240-320 | 60-80 | 150-220 | 40-44 | 30-32 | 40-70 | 58-66 | 240-360 |
| СЧ20-СЧ30 | 280-360 | 100-120 | 250-355 | 45-54 | 23-30 | 80-100 | 67-133 | 400-500 |
| СЧ30-СЧ35 | 360-400 | 120-140 | 355-400 | 54-64 | 23-25 | 80-90 | 133-155 | 500-540 |
φ — циклическая вязкость, характеризующая скорость затухания вибрации, а значит чувствительность к надрезам.
Влияние легирующих элементов на механические свойства чугуна марок СЧ показано на рис. 1, а изменение прочности серого чугуна в зависимости от толщины стенки отливки, получаемой в песчаной форме — на рис. 2.
Для различных групп отливок путем варьирования содержания химического состава основных элементов и легирования чугуна небольшими добавками обеспечивают комплекс оптимальных эксплуатационных свойств. Так, для блоков цилиндров карбюраторных двигателей чугун легируют Сr (0,2— 0,5 %) и Ni (до 0,2 %), а для автомобильных дизелей дополнительно Си (0,2—0,4%). Необходимые свойства Для тракторных двигателей обеспечивают повышенным (до 1,4 %) содержанием Мn.
Гильзы карбюраторных двигателей изготовляют из чугуна СЧ25 с обычным (0,14%) и повышенным (0,17— 0,22 %) содержанием фосфора.
Для ребристых цилиндров двигателей воздушного охлаждения используют чугун, легированный Sb (0,5—0,08%), Сr (0,4-0,6%) и Nl (0,1—0,3%) или Ni (0,65%) н Р (0,65—75%).
В станкостроении для повышения твердости средних по развесу отливок наряду с модифицированием чугуна FeSi и SiCa применяют ковшовое легирование Сu (0,3—0,4%) и Сr (0,2—0,3%). При толщине стенки более 15—20 мм используют легирование Сu (0,8—1,0%) и Сг (0,3—0,5%). Для средних и тяжелых отливок, в которых допускается наличие в микроструктуре карбидных включений, применяют комплексное легирование чугуна Мо (0,3—0,8%), Ni (0,7—1,2%) и Сr (0,2—0,6%). В отдельных случаях для повышения твердости применяют легирование В (0,04%) совместно с Сu (0,4—0,6%) или Ni (0,5—0,6%).
Рис. 1. Влияние легирующих элементов на прочность и твердость чугуна с пластинчатым графитом состава: 3,2% С; 1,85% Si; 0,7% Мn; 0,14% Р

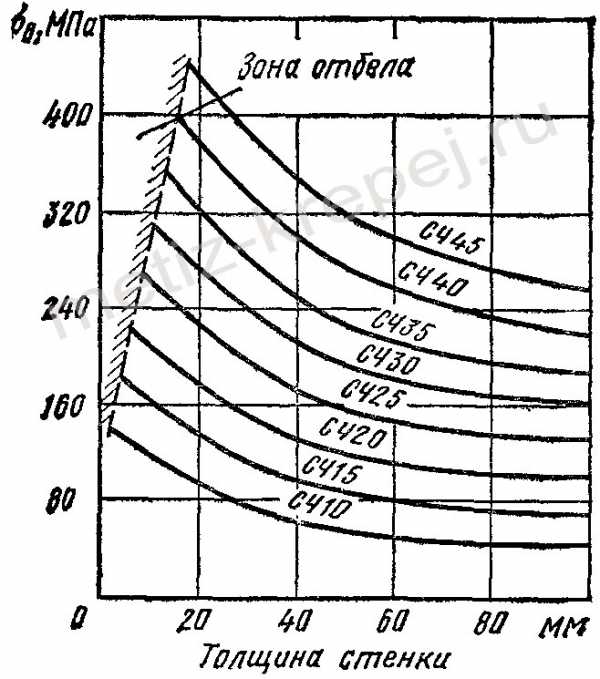

Рис. 2. Изменение прочности серого чугуна различных марок в зависимости от толщины стенки отливкиМаксимальная прочность чугуна при плавке в индукционных печах достигается при отношении Si/C=0,85÷l,0 (при постоянной степени эвтектичности). При получении чугунов СЧЗО, СЧ35, в случае ваграночной плавки, более низкое отношение Si/C=0,6÷0,7 компенсируют повышенным содержанием Мп (1,0—1,5%).
Герметичность отливок из чугуна зависит как от графитовой, так и от усадочной пористости; при этом, чем ниже эвтектичность серого чугуна, тем большее значение приобретают условия эффективного питания при затвердевании отливок (градиент температур, обеспечивающий направленное затвердевание, достаточный металлостатический напор).
Несмотря на наличие графита, герметичность чугуна достаточно велика, если в отливке отсутствуют литейные дефекты. Так, при испытании водой или керосином при давлении до 10—15 МПа втулки толщиной 2 мм имеют полную герметичность. Чугунные отливки с мелким графитом и низким содержанием Р при отсутствии волосяных трещин могут противостоять давлению жидкости до 100 МПа и газов до 70 МПа.
Свариваемость серого чугуна значительно хуже, чем у углеродистой стали; поэтому газовая и дуговая сварка, как и заварка дефектов (особенно крупных) на отливках, проводится по особой технологии.
Обрабатываемость серого чугуна обратно пропорциональна его твердости. Она улучшается по мере увеличения количества феррита в структуре, а также по мере повышения однородности структуры, т. е. при отсутствии в ней включений фосфид-иой эвтектики, карбидов, обладающих повышенной твердостью. Наличие графита полезно, так как стружка получается крошащейся и давление на инструмент уменьшается.
metiz-bearing.ru
2.1. Чугуны | Материаловед
Чугуном называют сплав железа, углерода (более 2,14 %) и других элементов (кремния, марганца, фосфора, серы и др.). В чугуне углерод может находиться в химически связанном состоянии в виде цементита (Fe3C) и в свободном состоянии в виде включений графита.
Серый чугун обладает хорошими технологическими свойствами и низкой стоимостью, в настоящее время является распространенным литейным материалом.
Серым называют такой чугун, в котором весь углерод или большая его часть находится в виде графита, а в связанном состоянии (в форме цементита) углерода содержится не более 0,8 %. Излом такого чугуна имеет серый цвет.
Из серого чугуна изготовляют самые разнообразные литые детали – от простых до сложных. Отливки хорошо обрабатываются на металлорежущих станках. Пример условного обозначения серого чугуна по ГОСТ 1412-85:
СЧ 25.
Буквы «СЧ» означают серый чугун, число (25) – значение временного сопротивления при растяжении (σв), МПа·10-1.
Его механические свойства зависят от величины зерна металла, от размеров и характера распределения включений графита и др. В обычном сером чугуне графит кристаллизуется в виде пластинок, которые расчленяют основную металлическую массу и действуют как внутренние трещины. По этой причине серый чугун с пластинчатым графитом обладает низкой прочностью и малой пластичностью (до 0,3 %).
Серый чугун обладает способностью рассеивать вибрационные колебания при переменных нагрузках. Это свойство называют циклической вязкостью. Серый чугун имеет хорошие литейные свойства, а отдельные марки обладают достаточно высокой прочностью и износостойкостью.
В сером чугуне обычно содержится 2,9–3,6 % С; 1,5–3,5 % Si; 0,4–1 % Mn; 0,2–0,12 % S; в легированном чугуне содержатся и другие элементы.
Элементы, входящие в состав серого чугуна, существенно влияют на его свойства.
Кремний способствует выделению в чугуне углерода в виде графита, понижает температуру его плавления, обеспечивая высокие литейные и технологические свойства.
Марганец действует на свойства чугуна противоположно кремнию: он препятствует выделению в чугуне углерода в виде графита, увеличивая устойчивость цементита. Марганец повышает твердость чугуна и прочность отливок.
Сера, как и марганец, задерживает выделение в чугуне углерода в свободном состоянии. Способствует отбеливанию чугуна, делает его более тугоплавким, снижает жидкотекучесть. Поэтому в чугуне сера считается вредной примесью.
Фосфор в сером чугуне может оказывать и вредное, и полезное влияние. Повышая хрупкость, фосфор снижает механические свойства чугуна. Следовательно, в чугуне для машиностроительных отливок, требующих высокой прочности, значительное содержание фосфора может быть вредной примесью. Фосфор увеличивает жидкотекучесть металла. Следовательно, в чугуне для тонкостенных, со сложной поверхностью отливок, не требующих высокой прочности, повышенное содержание фосфора будет желательным. При изготовлении художественных отливок, особенно ажурных, содержание фосфора в чугуне до 1 % считается полезной примесью, увеличивающей жидкотекучесть расплава и стойкость отливок против коррозии.
Серые чугуны, применяемые в промышленности в качестве конструкционного материала для литых деталей, по физико-механическим характеристикам можно условно разделить на 4 группы: малой прочности, повышенной прочности, высокой прочности и со специальными свойствами.
Применяют серые чугуны с пластинчатым графитом 11 марок. Механические свойства и химический состав серых чугунов указаны в табл. 2.1.
Таблица 2.1. Марки серых чугунов с пластинчатым графитом
| Марка чугуна | Значение временного сопротивления при растяжении σв, МПа | Твер-дость, НВ | Массовая доля элементов, % | Структура металлической основы | ||
| углерод | кремний | марганец | ||||
| СЧ 10 | 100 | 143-229 | 3,5-3,7 | 2,2-2,6 | 0,5-0,8 | Феррит |
| СЧ 15 | 150 | 163-229 | 3,5-3,7 | 2,0-2,4 | 0,5-0,8 | Феррит |
| СЧ 18 | 180 | 170-229 | 3,4-3,6 | 1,9-2,3 | 0,5-0,7 | Феррит+перлит |
| СЧ 20 | 200 | 170-241 | 3,3-3,5 | 1,4-2,2 | 0,7-1,0 | Феррит+перлит |
| СЧ 21 | 210 | 170-241 | 3,3-3,5 | 1,4-2,2 | 0,7-1,0 | Феррит+перлит |
| СЧ 24 | 240 | 170-241 | 3,2-3,4 | 1,4-2,2 | 0,7-1,0 | Перлит |
| СЧ 25 | 250 | 180-250 | 3,2-3,4 | 1,4-2,2 | 0,7-1,0 | Перлит |
| СЧ 30 | 300 | 181-255 | 2,0-3,2 | 1,4-2,2 | 0,7-1,0 | Перлит |
| СЧ 35 | 350 | 191-269 | 2,9-3,0 | 1,0-1,1 | 0,7-1,1 | Перлит |
| Сч 40 | 400 | 207-285 | 2,5-2,7 | 2,5-2,9 | 1,2-0,4 | Перлит |
| Сч 45 | 450 | 229-289 | 2,2-2,4 | 2,5-2,9 | 0,2-0,4 | Перлит |
Детали, получаемые из серого чугуна, со структурой феррита имеют невысокую прочность, прочные – с феррито-перлитной структурой и наиболее прочные – с перлитной структурой.
Из серого чугуна отливают колонны, котлы, радиаторы, ванны, трубы, а также самые разнообразные конструкционные детали для машиностроения.
Высокопрочный чугун имеет металлическую основу и шаровидные включения графита. Из него изготовляют отливки со стенками большой толщины и высокой прочности (коленчатые валы, зубчатые колеса, детали турбин). Высокопрочный чугун получают модифицированием жидкого серого чугуна магнием. В результате модифицирования в чугуне образуется графит шаровидной формы. В отличие от обычного серого чугуна этот чугун обладает повышенной пластичностью и большей прочностью. Высокопрочный чугун, по сравнению с обыкновенным серым, обладает меньшей склонностью к отбелу.
Высокопрочный чугун с графитом шаровидной формы подразделяется в зависимости от механических свойств на следующие марки, приведенные в табл. 2.2.
Таблица 2.2. Марки высокопрочного чугуна для отливок с шаровидным графитом
| Марка чугуна | Значение временного сопротивления при растяжении σв, МПа | Относительное удлинение, % | Твердость, НВ | Структура металлической основы |
| ВЧ 35 | 350 | 22 | 140-170 | Феррит |
| ВЧ 40 | 400 | 15 | 140-202 | Феррит |
| ВЧ 45 | 450 | 10 | 140-225 | Феррит |
| ВЧ 50 | 500 | 7 | 153-245 | Феррит+перлит |
| ВЧ 60 | 600 | 3 | 192-277 | Перлит |
| ВЧ 70 | 700 | 2 | 228-302 | Перлит |
| ВЧ 80 | 800 | 2 | 248-351 | Перлит |
| ВЧ 100 | 1000 | 2 | 270-360 | Перлит |
Пример условного обозначения высокопрочного чугуна по ГОСТу 7293-85:
ВЧ 60.
Буквы «ВЧ» обозначают высокопрочный чугун, первые две цифры – значение временного сопротивления при растяжении σв, МПа·10-1.
Ковкий чугун получают путем длительного нагрева при высоких температурах (950–1000 °С) (отжигом) отливок из белого чугуна. При отжиге образуется графит, имеющий компактную хлопьевидную форму. При такой форме графита, отливки перестают быть хрупкими, приобретают способность выдерживать ударные нагрузки (свободный углерод в них имеет форму, промежуточную между пластинчатой и шаровидной – хлопьевидную).
Название «ковкий чугун» условно и указывает лишь на то, что этот материал по сравнению с серым чугуном является пластичным. В действительности же ковкий чугун никогда ковке не подвергают, из него, так же как из серого чугуна, изготовляют лишь фасонные отливки для машиностроения. Ковкий чугун по механическим свойствам занимает промежуточное положение между серым чугуном и сталью. Детали, изготовленные из такого чугуна, хорошо работают в среде влажного воздуха, поточных газов и воды. В зависимости от способа производства ковкого чугуна его подразделяют на группы: ферритный и перлитный.
Ферритный ковкий чугун получают при отжиге отливок из белого чугуна в нейтральной среде. Такой чугун имеет бархатный черный излом и состоит из феррита и графита отжига Fe3C→3Fe+Cотж. Из ферритного ковкого чугуна с повышенной пластичностью изготовляют ответственные детали для автомобилей и сельскохозяйственных машин, для этих целей используют марки КЧ 37-12; КЧ 35-10. Для малоответственных деталей (гайки, фланцы и др.) применяют КЧ 30-6; КЧ 33-8.
Перлитный ковкий чугун получают после отжига белого чугуна в окислительной атмосфере. Вследствие обезуглероживания в процессе отжига отливок получают чугун с меньшей вязкостью. Этот чугун находит ограниченное применение в машиностроении.
Из перлитного ковкого чугуна изготовляют карданные валы, звенья цепей конвейера, муфты и др.
Ковкий чугун подразделяется в зависимости от механических свойств на следующие марки, приведенные в табл. 2.3.
Таблица 2.3. Марки ковких чугунов
| Марка чугуна | Значение временного сопротивления при растяжении σв, МПа | Относительное удлинение, % | Твердость, НВ |
| Ферритный | |||
| КЧ 30-6 | 294 | 6,0 | 100-163 |
| КЧ 33-8 | 323 | 8,0 | 100-163 |
| КЧ 35-10 | 333 | 10,0 | 100-163 |
| КЧ 37-12 | 362 | 12,0 | 110-163 |
| Перлитный | |||
| КЧ 45-7 | 441 | 7,0 | 150-207 |
| КЧ 50-5 | 490 | 5,0 | 170-230 |
| КЧ 55-4 | 539 | 4,0 | 192-241 |
| КЧ 60-3 | 588 | 3,0 | 200-269 |
| КЧ 63-2 | 637 | 3,0 | 212-269 |
| КЧ 70-2 | 686 | 2,0 | 241-285 |
| КЧ 80-1,5 | 784 | 1,5 | 270-320 |
Основной химический состав ковкого чугуна: 2,4–2,8 % C; 0,8–1,4 % Si; менее 1 % Mn; менее 0,1 % S; менее 0,2 % P.
Примеры записи марки ковкого чугуна по ГОСТ 1215-79:
КЧ 30-6.
Буквы «КЧ» обозначают ковкий чугун, первое число – значение временного сопротивления при растяжении σв, МПа·10-1, второе число – минимальное относительное удлинение δ, %.
xn--80aagiccszezsw.xn--p1ai
сч 15 — Расшифровка чугуна СЧ 21-40? — 22 ответа
серый чугун марки
В разделе Прочие Авто-темы на вопрос Расшифровка чугуна СЧ 21-40? заданный автором Константин Столповский лучший ответ это Маркировка чугуна
Чугун маркируется буквами СЧ и цифрами, первая из которых характеризует предел прочности чугуна данной марки при растяжении, вторая — при изгибе (кг/мм2). Наибольшее распространение получили чугуны марок: СЧ12-28; СЧ15-32; СЧ18-36; СЧ 21-40; СЧ 24-44; СЧ 28-48; СЧ 32-52; СЧ 38-60, причем первые пять марок имеют перлитно-ферритную металлическую основу, последние три — перлитную. Прочность серых чугунов всех марок при сжатии значительно превышает прочность при растяжении. Например, для чугуна марки СЧ 24-44, имеющего предел прочности при растяжении 24 кгс/мм2, предел прочности при сжатии составляет 85 кгс/мм2. Для увеличения прочности чугуна графитовым включением придают шарообразную форму путем введения магния в ковш перед разливкой. При этом чугун приобретает и некоторую пластичность. Высокопрочные чугуны маркируют буквами ВЧ и цифрами, первая из которых характеризует временное сопротивление чугуна при растяжении (кгс/мм2), вторая — относительное удлинение (%). Например, ВЧ 60-2 или ВЧ 40-10.
Ковкие чугуны маркируют буквами КЧ и цифрами, обозначающими временные сопротивления при растяжении (кгс/мм2) и относительное удлинение (%). Примерами марок ковких чугунов могут служить КЧ 38-8; КЧ 35-10; КЧ 37-12; КЧ 30-6 с ферритной металлической основой и КЧ 45-6; КЧ 50-4 и КЧ 60-3, имеющие ферритно-перлитную основу.
При данном составе структура чугуна в большей степени зависит от скорости охлаждения.
При данном составе чугуна, например при постоянстве суммарного содержания углерода и кремния, а также других элементов, входящих в его состав, можно получить цементитный, а также перлитно-ферритный чугун.
Ответ от 22 ответа[гуру]Привет! Вот подборка тем с ответами на Ваш вопрос: Расшифровка чугуна СЧ 21-40?
Ответ от Ёергей Таранущенко[гуру]
серый чугун
Ответ от Murzik99rus[гуру]
Открой учебник.
Ответ от 2 ответа[гуру]
Привет! Вот еще темы с нужными ответами:
Словарь метротерминов на Википедии
Посмотрите статью на википедии про Словарь метротерминов
Ответить на вопрос:
22oa.ru
Использование 21 счета в бухгалтерском учете
Счет 21 «Полуфабрикаты собственного производства» широко используется в промышленных организациях для сбора сведений о наличии и движении изготовленных запасов, необходимых для производства конечного продукта. Применяется для отображения межфилиальных перемещений заготовок между цехами промышленных холдингов или компаниями, осуществляющими обособленное отображение полуфабрикатов.
Счет 21 «Полуфабрикаты собственного производства» в бухгалтерском учете представляет собой обобщение информации о поступлении, наличии и дальнейшем перемещении изготовленных для последующей доработки запасов при осуществлении производственной деятельности.
К полуфабрикатам собственного производства относятся заготовки, получаемые в ходе технологического процесса, но не прошедшие все обязательные стадии производственного цикла для вывода конечного продукта. В дальнейшем они подлежат доработке или укомплектованию в готовую продукцию. Например, к ним могут быть отнесены запасы промышленного производства: томатная паста, крахмал, овощные пюре, которые будут использованы для изготовления готовой продукции.
Сч. 21 является активным, то есть по дебету отображается поступление полуфабрикатов, по кредиту – уменьшение остатка (например, передача в производство).
Издержки, связанные с подготовкой полуфабрикатов отображаются в дебете сч. 21. Их продажа сторонним организациям, ввод в производство для последующей переработки отражается по кредиту в корреспонденции с соответствующими счетами.
Учет полуфабрикатов
Большинство производственных организаций при ведении бухгалтерского учета отображают заготовки, являющиеся материально-производственными запасами, по фактической себестоимости. Но могут быть использованы первоначальные учетные цены с их дальнейшим дополнением до фактической себестоимости путем включения транспортных расходов при перемещении заготовок между специализированными цехами.
Количественный аналитический анализ полуфабрикатов по количеству ведется материально ответственными лицами непосредственно на местах хранения и по отдельным номенклатурным признакам (сорт, размер, вид и т.д.). При производственном процессе, в котором перемещение изделий осуществляется между цехами напрямую (без использования склада), мониторинг движений полуфабрикатов осуществляется рабочими.
В крупных промышленных концернах перемещение запасов между специализированными цехами, выделенными на отдельный баланс, отображаются в корреспонденции со счетом 79 «Внутрихозяйственные расчеты».
Внимание! Организации, не осуществляющие отдельный мониторинг создаваемых полуфабрикатов собственного производства, в бухгалтерском учете отображают произведенные запасы в составе незавершенного производства по сч. 20.
Нормативная база
Использование счета 21 в бухгалтерском учете осуществляется в соответствие с действующим Планом счетов, утвержденным приказом Минфина от 31.10.2000 №94, ПБУ 5/01 «Учет материально-производственных запасов» и иными законодательно утверждаемыми документами.
Основные хозяйственные операции
- Оприходование полуфабрикатов
Дт 21 Кр 20 – собственное изготовление
Дт 21 Кр 23 – вспомогательное производство
Дт 21 Кр 79 – поступление запасов для доработки, полученных от другого производственного цеха внутри холдинга.
Дт 21 Кр 91.01 – выявлен излишек по результатам инвентаризации
- Передача заготовок в последующую доработку
Дт 20 Кр 21 — собственное изготовление
Дт 79 Кр 21 – передача иному производственному цеху, выделенному на обособленный баланс
- Отражение в составе расходов
Дт 25 Кр 21 – Общепроизводственные затраты
Дт 26 Кр 21 – общехозяйственные затраты
Дт 23 Кр 21 – затраты вспомогательного производства
- Выбытие
Дт 28 Кр 21 – списание бракованных запасов
Дт 28 Кр 21 — направление заготовок на исправление брака
Дт 94 Кр 21 – отражение недостачи
Дт 90.02 Кр 21 – списание себестоимости при использовании в основной деятельности
Дт 91.02 Кр 21 – отражение себестоимости реализованных или выбывших заготовок
Вопросы и ответы по теме
По материалу пока еще не задан ни один вопрос, у вас есть возможность сделать это первым
moneymakerfactory.ru
Счет 21 в бухгалтерском учете
Актуально на: 20 октября 2017 г.
Когда производственный процесс на предприятии предусматривает ряд стадий или изготавливаемая продукция проходит несколько цехов, образуются полуфабрикаты. Полуфабрикаты собственного производства – это полуфабрикаты, полученные в производственных цехах или на отдельных переделах, еще не прошедшие всех установленных технологическим процессом стадий производства и подлежащие в силу этого доработке в последующих производственных единицах (цехах или переделах предприятия) или укомплектованию в изделия (Приказ Минсельхоза от 13.06.2001 № 654). Примерами полуфабрикатов собственного производства могут быть:
- чугун передельный в черной металлургии;
- сырая резина и клей в резиновой промышленности;
- пряжа и суровье в текстильной промышленности;
- виноматериалы и сокоматериалы в виноделии и при производстве соков.
Организация может не вести обособленный учет полуфабрикатов собственного производства. В этом случае они отражаются в составе незавершенного производства на счете 20 «Основное производство» (Приказ Минфина от 31.10.2000 № 94н). В иных случаях для учета полуфабрикатов Планом счетов бухгалтерского учета и Инструкцией по его применению предусмотрено использование активного счета 21 «Полуфабрикаты собственного производства» (Приказ Минфина от 31.10.2000 № 94н).
Учет на счете 21
Расходы, связанные с изготовлением полуфабрикатов, обычно отражаются по фактической себестоимости так:
Дебет счета 21 – Кредит счета 20
Стоимость полуфабрикатов, переданных в дальнейшую переработку, отражается следующим образом:
Дебет счета 20 – Кредит счета 21
Конечно, полуфабрикаты могут быть переданы и на иные нужды. К примеру, на общепроизводственные или общехозяйственные цели. Так, если полуфабрикаты списаны в качестве косвенных общецеховых расходов или использованы для ремонта здания заводоуправления, это будет отражено так:
Дебет счетов 25 «Общепроизводственные расходы», 26 «Общехозяйственные расходы» — Кредит счета 21
В том случае, когда полуфабрикаты собственного производства продаются на сторону, в учете отражается стандартные проводки по реализации, которые предусматривают, в первую очередь, отражение выручки от продажи, а также списание себестоимости проданных полуфабрикатов:
Дебет счета 62 «Расчеты с покупателями и заказчиками» — Кредит счета 90 «Продажи»
Дебет счета 90 – Кредит счета 21
Аналитический учет на счете 21 ведется по отдельным наименованиям полуфабрикатов (видам, сортам, размерам и т.д.) и местам их хранения (Приказ Минфина от 31.10.2000 № 94н).
В бухгалтерском балансе дебетовое сальдо счета 21, как и стоимость НЗП, включается в показатель строки 1210 «Запасы» (Приказ Минфина от 02.07.2010 № 66н).
glavkniga.ru
