Сч 21: Чугун СЧ21 / Auremo

Статистика

• Объявлений всего: 57417
• Объявлений сегодня: 1
• На модерации: 66
• Опубликованы: 57351
• Посетителей сегодня: 107
• Переходов сегодня: 250
• Посетителей всего: 60026
• Переходов всего: 383431
• В блокноте: 0

Низ страницы

Отливки из серого чугуна (по ГОСТ 1412-85 ИСО и национальным стандартам) — Литейный завод «Символ»

Серый чугун — технологичный материал, обладает хорошей жидкотекучестью, малой склонностью к образованию усадочных дефек­тов по сравнению с чугуном других типов. Из него можно изготовлять отливки самой слож­ной конфигурации с толщиной стенок от 2 до 500 мм.

В основу стандартизации серого чугуна (СЧ) заложены принципы регламентирования минимально допустимого значения временно­го сопротивления разрыву при растяжении.

Марки, механические свойства серого чу­гуна по ГОСТ 1412-85, ИСО 185 и националь­ным стандартам некоторых стран приведены в табл. 1-3.

1. Отечественные марки серого чугуна и зарубежные аналоги

По ГОСТ 1412-85 марка серого чугуна определяется показателем временного сопро­тивления чугуна при растяжении.

Условное обозначение марки включает бу­квы СЧ — серый чугун и цифровое обозначение величины минимального временного сопро­тивления при растяжении в (Н/мм²) х10^-1:

СЧ 20 ГОСТ 1412-85.

Механические свойства серого чугуна обеспечиваются в литом состоянии или после термической обработки.

Поскольку значения прочности чугуна данной марки в отливке зависят от скорости охлаждения, определяемой толщиной стенки (диаметром) отливки, в стандартах приводятся минимальные значения временного сопротивления при растяжении σ_в в отдельно отлитых пробных заготовках других диаметров или сечений из СЧ каждой марки (табл. 2).

2. Механические свойства серых чугунов

Классификация серого литейного чугуна по международному стандарту ИСО 185 включает шесть классов, устанавливаемых на основании результатов механических испыта­ний на растяжение образцов, вырезанных из различных литейных проб.

Характерным показателем, определяющим марку чугуна, является временное сопротивле­ние при растяжении σ_в образцов из отдельно отлитых цилиндрических проб диаметром 30 мм.

По стандарту Германии DIN 1691 в зака­зе на отливки должно быть однозначно указа­но: является ли характерным свойством вре­менное сопротивление при растяжении или твердость по Бринеллю. В зависимости от это­го маркировка чугунов обозначается по-разному. Например:

Чугун DIN 1691-GG-25

или

Чугун DIN 1691-GG-210 НВ

Данные овременном сопротивлении при растяжении, приведенные в табл. 2, являются гарантированными в отливках.

Связь между толщиной стенки (2,5… 80 мм) и твердостью отливки из различных марок СЧ представлена в стандарте DIN 1691 в регла­ментированном виде (табл. 2а), что позволяет правильно и точно устанавливать твердость для заданного интервала толщин стенок отливок.

2а. Твердость по Бринеллю отливок из серого чугуна по стандарту Германии DIN 1691

* В марке чугуна указаны значения твердости, соответствующие стенке отливки толщиной 15 мм, кроме GG-260 НВ.

** Интервал твердости годен только для указанной области толщин стенок. Интервал твердости может быть уже, но разница должна быть не менее 40 НВ.

3. Характеристика и назначение некоторых отливок из серого чугуна

Марка чугуна	Характеристика	Назначение
СЧ 10	Неответственные отливки, к которым предъявляется требование легкости обработки, а не прочности	Плиты, грузы, корыта, крышки, кожухи, основания с привертными направляющими
СЧ 15	Малоответственные отливки с толщиной стенки s = 8… 15 мм; невысокие требова­ния к износостойкости	Детали сложной конструкции при недопустимости большого коробления и невозможности проведения их термообработки старением; маховики, шкивы, порш­невые кольца, арматура; сосуды, работающие под дав­лением: тонкостенные отливки с развитыми габаритными размерами небольшой массы; детали весов, текстильных, швейных и др. машин
СЧ 18	Ответственные отливки с s = 8…25 мм; детали, подвергающиеся средним на­пряжениям и давлениям	Основания станков, детали корпусов, крупные шки­вы, зубчатые колеса, блоки цилиндров, поршни и поршневые кольца и др.
СЧ 20	Ответственные отливки с s= 10…30 мм; детали тре­бующие значительной проч­ности и работающие при температуре до 300 °С	Корпуса, блоки цилиндров, зубчатые колеса, станины с направляющими большинства металлорежущих станков, диски сцепления, тормозные барабаны и т.п.
СЧ 24	Ответственные отливки с s = 20…40 мм; детали, рабо­тающие при температуре до 300 °С	Блоки автомобильных цилиндров, гильзы двигате­лей, поршни, тяжелонагруженные зубчатые колеса, кокильные формы и т.п.
СЧ 25	Ответственные сложные отливки с s = 20…60 мм; детали, работающие при температуре до 300 °С	Корпуса насосов и гидроприводов, поршни и гильзы дизелей и бесклапанных двигателей, цилиндры и головки дизелей; рамы, штампы для холодной вы­тяжки и детали, работающие под высоким давлени­ем; блоки цилиндров, головки блоков, гильзы авто­мобилей и тракторов, станины станков; клапаны и кулачки распределительных механизмов
СЧ 30	Ответственные высоко-нагруженные отливки с s= 20… 100 мм; детали, рабо­тающие при температуре до 300 °С	Цилиндры и крышки паровых машин, малые колен­чатые валы, клапаны и кулачки распределительных механизмов; зубчатые колеса, цепные звездочки, тормозные барабаны, муфты, диски сцепления, кла­паны, поршневые кольца; станины ножниц и прес­сов, блоки и плиты многошпиндельных станков, станины с направляющими револьверных, автоматиче­ских и других интенсивно нагруженных станков
СЧ 35	Ответственные высоконагру-женные отливки cs>20 мм	Крупные толстостенные втулки, крупные коленчатые валы; цепные звездочки, зубчатые и червячные коле­са, тормозные барабаны, муфты, диски сцепления, клапаны, поршневые кольца

Маркировки и марки чугуна: расшифровка, виды

В своем привычном понимании такой материал, как чугун, представляет довольно практичный и дешевый в изготовлении продукт, который к слову, имеет свою классификацию и маркировку. При этом указание марки, может значительно влиять на эксплуатационные составляющие материала, начиная от его температуры плавления и заканчивая различными областями применения.

Характеризовать изделие, как чугунное, можно только в том случае, если в нем содержится более 2.14% углерода. В зависимости от его содержания и добавления тех или иных материалов, специалистам удается сделать заготовку так, чтобы она соответствовала требования по дальнейшим воздействиям, например на производстве, являясь составляющей какого-либо станка.

Сегодня мы расскажем Вам о видовом разнообразии чугуна, как такового. Кроме того покажем в целом картину того, как следует маркировать чугунные изделия и какие обозначения могут встретиться.

Как обозначается и расшифровывается маркировка чугуна

Пример кратких обозначений чугуна

Одним из главных приемуществ чугуна, является его широкое применение в качестве литейного сплава. Благодаря особенностям материала, из него можно сделать практически что угодно. В настоящее время данные изделия делаются повсеместно, начиная от автомобильного строения и заканчивая серьезными военными разработками, например в танкостроении.

За время использования данного материала, металлургическое производство пришло к тому, что видоизменила состав и сделала несколько его разновидностей. Это позволяет заранее использовать преимущества той или иной марки, под конкретные задачи. В целом на сегодняшний момент известны следующие виды и подвиды чугуна. Мы их рассмотрим вместе с маркировкой.

Маркировка серых чугунов

“СЧ” – Серый чугун, представляет собой сплав из кремний, железа и углерода. Причем последний находится в составе в виде графита. При маркировке, согласно ГОСТ 1412-70, буква “С”обозначает серый, “Ч”- чугун. При написании обычно встречается с цифрами, например СЧ 00, СЧ 12-28. В данном случае первые цифры дают характеристику пределов прочности при растяжении, а вторые предела прочности при изгибе.

При этом СЧ также разделяют на несколько групп, характеризирующихся по своим свойствам и как следствие характеру применения:

1. Ферритные и Ферритно-перлитные . К ним относят изделия, имеющие СЧ по растяжению 12-28 единиц, а изгибу 28-40. Применяются для изготовления малозначимых деталей, без больших требований к нагрузке: декоративные колонны, арматура и т.д
2. Перлитные . СЧ 21-40 и 40-60. Данные виды чугунов обычно используются при производстве сверхпрочных деталей, которые в процессе эксплуатации будут подвергаться значительным динамическим нагрузкам, а также давлении. Из них обычно делают: зубчатые колеса, головки поршней, детали для станков и т.д.
3. Сталистые . СЧ 24-44 и СЧ 28-48. Делается с добавлением стали и применяется для деталей, испытывающих скользящие нагрузки, например неподвижные станины.
4. Модифицированные . СЧ 32-40 и 52-64. Делаются путем добавления в серый чугун специальных добавок, улучшающих те или иные характеристики материала. При правильном использовании его можно получить например такой, который будет меньше трескаться.
5. Антифрикционные (АЧС). Делаются для деталей, работа которых связана с трением, например подшипники скольжения. Их также существует несколько разновидностей: АЧС-1 и АЧС-2 используют для работы с закаленными деталями. Друг от друга материал отличается составом.
6. АЧС- 3 применяют для остальных случаев.

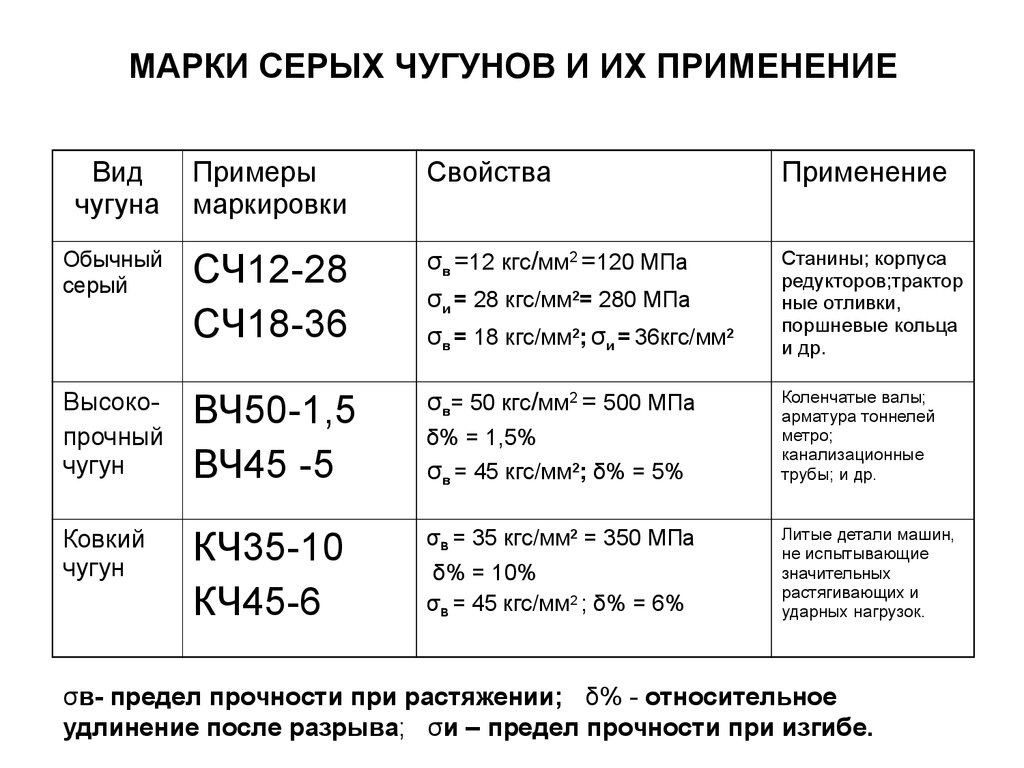

Например, если встретиться маркировка чугуна – СЧ 12-28, то по ней можно будет сказать, что перед нами серый ферритный чугун с 12 единицами на растяжение и 28 на изгиб.

Механические свойства серого чугуна

В (табл. 1) — приведены механические свойства и рекомендуемый химический состав серого чугуна по ГСТ 1412-85, а в (табл. 2) — некоторые, не предусмотрены этим стандартам свойств чугуна. В общем случае, чем меньше графита, мельче и благоприятнее по распределению его включения, дисперснее перлит, мельче эвтектическое зерно, тем выше указанные свойства. Однако если σв, τ-1, τтв, φ зависят как от графита, так и 1 металлической основы, то Е — главным образом от графита, а НВ — почти полностью от структуры металлической основы. Малая чувствительность серого чугуна к надрезам иллюстрируется следующими данными по сопротивлению усталости чугуна при вибрации:

Таблица 1. Механические свойства и рекомендуемый состав серого чугуна (ГОСТ 1412—85)

Чугуны марок СЧ25 И выше обычно модифицируют FeSi. Для них содержание Si в таблице дано после введения модификатора. Таблица 2. Механические свойства чугуна

φ — циклическая вязкость, характеризующая скорость затухания вибрации, а значит чувствительность к надрезам.
Влияние легирующих элементов на механические свойства чугуна марок СЧ показано на рис. 1, а изменение прочности серого чугуна в зависимости от толщины стенки отливки, получаемой в песчаной форме — на рис. 2.

Для различных групп отливок путем варьирования содержания химического состава основных элементов и легирования чугуна небольшими добавками обеспечивают комплекс оптимальных эксплуатационных свойств. Так, для блоков цилиндров карбюраторных двигателей чугун легируют Сr (0,2— 0,5 %) и Ni (до 0,2 %), а для автомобильных дизелей дополнительно Си (0,2—0,4%). Необходимые свойства Для тракторных двигателей обеспечивают повышенным (до 1,4 %) содержанием Мn.

Гильзы карбюраторных двигателей изготовляют из чугуна СЧ25 с обычным (0,14%) и повышенным (0,17— 0,22 %) содержанием фосфора.

Для ребристых цилиндров двигателей воздушного охлаждения используют чугун, легированный Sb (0,5—0,08%), Сr (0,4-0,6%) и Nl (0,1—0,3%) или Ni (0,65%) н Р (0,65—75%).

В станкостроении для повышения твердости средних по развесу отливок наряду с модифицированием чугуна FeSi и SiCa применяют ковшовое легирование Сu (0,3—0,4%) и Сr (0,2—0,3%). При толщине стенки более 15—20 мм используют легирование Сu (0,8—1,0%) и Сг (0,3—0,5%). Для средних и тяжелых отливок, в которых допускается наличие в микроструктуре карбидных включений, применяют комплексное легирование чугуна Мо (0,3—0,8%), Ni (0,7—1,2%) и Сr (0,2—0,6%). В отдельных случаях для повышения твердости применяют легирование В (0,04%) совместно с Сu (0,4—0,6%) или Ni (0,5—0,6%).

Рис. 1. Влияние легирующих элементов на прочность и твердость чугуна с пластинчатым графитом состава: 3,2% С; 1,85% Si; 0,7% Мn; 0,14% Р

Рис. 2. Изменение прочности серого чугуна различных марок в зависимости от толщины стенки отливки
Максимальная прочность чугуна при плавке в индукционных печах достигается при отношении Si/C=0,85÷l,0 (при постоянной степени эвтектичности). При получении чугунов СЧЗО, СЧ35, в случае ваграночной плавки, более низкое отношение Si/C=0,6÷0,7 компенсируют повышенным содержанием Мп (1,0—1,5%).

Герметичность отливок из чугуна зависит как от графитовой, так и от усадочной пористости; при этом, чем ниже эвтектичность серого чугуна, тем большее значение приобретают условия эффективного питания при затвердевании отливок (градиент температур, обеспечивающий направленное затвердевание, достаточный металлостатический напор).

Несмотря на наличие графита, герметичность чугуна достаточно велика, если в отливке отсутствуют литейные дефекты. Так, при испытании водой или керосином при давлении до 10—15 МПа втулки толщиной 2 мм имеют полную герметичность. Чугунные отливки с мелким графитом и низким содержанием Р при отсутствии волосяных трещин могут противостоять давлению жидкости до 100 МПа и газов до 70 МПа.

Свариваемость серого чугуна значительно хуже, чем у углеродистой стали; поэтому газовая и дуговая сварка, как и заварка дефектов (особенно крупных) на отливках, проводится по особой технологии.

Обрабатываемость серого чугуна обратно пропорциональна его твердости. Она улучшается по мере увеличения количества феррита в структуре, а также по мере повышения однородности структуры, т. е. при отсутствии в ней включений фосфид-иой эвтектики, карбидов, обладающих повышенной твердостью. Наличие графита полезно, так как стружка получается крошащейся и давление на инструмент уменьшается.

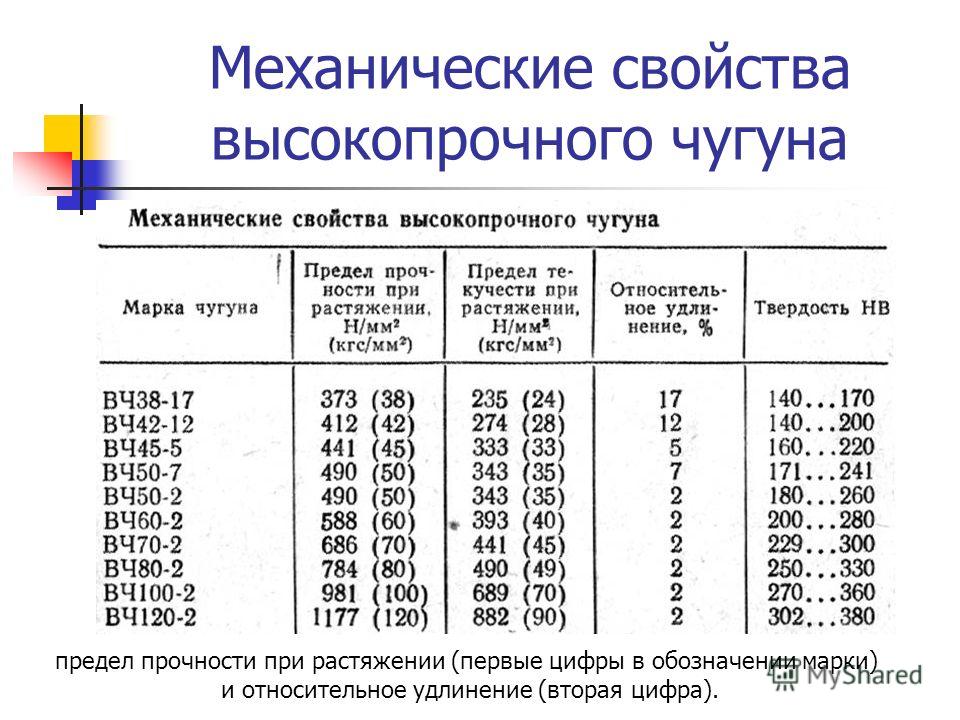

Маркировка высокопрочного чугуна

При производстве высокопрочного чугуна, используется добавление щелочных и щелочноземельных металлов. Благодаря этому, усиливается металлическая основа материала. В итоге получается заготовка, выдерживающая такие механические нагрузки, которые способна выдержать углеродистая сталь.

При маркировке, обычно использую аббревиатуру “ВЧ”, потом идут цифры, первая группа показывает предел прочности на растяжение, а вторая на удлинение.

ВЧ используется для производства деталей и корпусов в тяжелой промышленности. При этом можно также встретить антифрикционные версии. В частности на данный момент имеются АЧВ 1 и АЧВ 2, что обозначает антифрикционный чугун высокопрочный.

Маркировка ковкого чугуна

Ковкий чугун нашел свое применение в тех областях, в которых требуется высокая износостойкой детали и ее стойкость к динамическим нагрузкам. В повседневной жизни, такие можно встретить даже дома, например: гайки, крюки, ступицы, скобы, муфты.

Получают данный материал путем специального температурного режима и обработки белого чугуна

Согласно ГОСТу, маркировка данного вида чугуна, обычно указывается как – “КЧ”. При этом также идут цифры, обозначающие показатель предела прочности при растяжении и относительное удлинение материала.

Краткое описание всех марок и маркировок

Если Вам нет необходимости изучать ГОСТ и учебники по металлургии, то мы приведем краткое описание и инструкцию, по подбору и расшифровке той или иной марки чугуна. Для начала стоит знать, что чугун подразделяется на 3 вида:

1. Серый – У такого графит червеобразный или пластичный. Маркируется он как “СЧ” (ГОСТ 1412-85)
2. Высокопрочный – Графит имеет шарообразную форму. Маркируется как “ВЧ”(ГОСТ 7293-85).
3. Ковкий – Хлопьевидная модель. Маркируется как “КЧ” (ГОСТ 1215-85).

Также в зависимости от ситуации, для каждого вида чугунных изделий, предусмотрены условия для работы в режиме постоянного трения. В этом случае была дополнительно разработана модель антифрикционного чугуна, маркируется как “АЧ”. По мере того, из какого вида материала, делается АЧ, в процессе получения добавляется 3я буква. Например АЧС – антифрикционный чугун серый или АЧВ (высокопрочный) и т.д.

Серый чугун

§ 6.

Наиболее широкое распространение в литейном производстве получил сплав железа с углеродом и кремнием, известный под названием серого чугуна. Этот чугун имеет хорошие литейные свойства, значительно дешевле других сплавов и достаточно прочный.

Серый чугун широкое применяют в машиностроении, так как он дешев, хорошо обрабатывается, обладает высокими литейными и механическими свойствами. Однако он имеет низкую вязкость, и поэтому отлитые из чугуна детали не должны подвергаться ударному воздействию.

Механическая прочность серого чугуна зависит от формы, величины и распределения графитовых включений, а также от прочности основной

металлической массы — структуры.

В расплавленном чугуне углерод находится в растворенном состоянии и равномерно распределяется по всей массе расплава. В твердом чугуне углерод может находиться в виде химического соединения с железом (карбида железа), называемого цементитом. При медленном охлаждении расплавленного чугуна часть углерода выделяется в виде пластинок графита (рис. 3), что придает излому отливок серый цвет. Пластинки графита, вкрапленные в металлическую основу, бывают различными по величине и форме. Нарушая сплошность основы, включения графита

делают чугун сравнительно хрупким и снижают его механические свойства. Чем крупнее включения графита, тем ниже прочность чугуна. Структура металлической основы серого чугуна может состоять из феррита и перлита.

Феррит представляет собой почти чистое железо, содержащее незначительное количество углерода; он обладает низкой твердостью и прочностью, но отличается высокой вязкостью.

Перлит представляет собой смесь цементита (в виде тонких пластинок или округлых зерен) и феррита. В перлите содержится 0,7—0,8% связанного углерода. Перлит имеет достаточно высокую твердость. Чугуны, имеющие перлитную структуру, обладают высокими механическими свойствами.

Кремний способствует выделению графита в чугуне (способствует графитизации чугуна), улучшает его литейные свойства и понижает твердость.

Марганец препятствует выделению углерода в виде графита (графитизации), увеличивает прочность чугуна, способствует образованию цементита (отбелу), часть его соединяется с серой. При содержании марганца более 1,2% увеличивается усадка чугуна и повышается его хрупкость.

Фосфор увеличивает жидкотекучесть чугуна и повышает его хрупкость. При художественном литье применяют чугуны с высоким содержанием фосфора. Для высокопрочных отливок, подвергающихся ударам, содержание фосфора должно быть не выше 0,15%.

Сера тормозит выделение графита, увеличивает усадку и хрупкость чугуна. Сернистые соединения, образующиеся при плавке, частично уходят в шлак и частично остаются в металле в виде отдельных включений.

Серые чугуны по структуре бывают ферритные, перлитно-ферритные и перлитные.

Ферритный серый чугун состоит из очень вязкой ос-новы — феррита и крупных пластинок графита, что обусловливает его низкую прочность. Такой чугун применяют для производства неответственных отливок.

Перлитно-ферритный серый чугун состоит из перлита, феррита и графита. Такой чугун обладает довольно высокой прочностью, меньшей стоимостью по сравнению с перлитным чугуном и поэтому широко применяется в машиностроении.

Перлитный серый чугун обладает высокой прочностью, умеренной твердостью и хорошей обрабатываемостью резцом. Высокая прочность этого чугуна объясняется присутствием в его структуре перлита и мелких пластинок графита. Вязкость и хорошая обрабатываемость получаются вследствие того, что цементит находится не в свободном состоянии, а в сочетании с вязким ферритом, входящим в состав перлита. Так как перлитный чугун дорог, то идет только на получение ответственных литых деталей машин и станков.

Классификация чугунов по микроструктуре и методы ее определения приведены в ГОСТ 3443—77. Качество чугунных отливок определяют по механическим свойствам (табл. 1).

Большое распространение имеют высокопрочные чугуны, получающиеся за счет малых добавок магния, церия, силикокаль-ция и других присадок, резко изменяющих структуру и прочностные свойства чугуна. Такие чугуны сочетают в себе высокопрочную перлитную и очень вязкую ферритную основу и наиболее выгодную (шаровидную) форму графита, что обусловливает высокие показатели их механических свойств. Использование высокопрочного чугуна для получения ответственных отливок еще больше расширило область применения чугунов в машиностроении.

1. Механические свойства серого чугуна для отливок (ГОСТ 1412—70)

ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки»

На главную | База 1 | База 2 | База 3

Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл. ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД

Показать все найденные Показать действующие Показать частично действующие Показать не действующие Показать проекты Показать документы с неизвестным статусом

Упорядочить по номеру документаУпорядочить по дате введения

Конвертировать 18,36 кг в кт (18,36 килограмма в карат) Конвертируйте 18,36 килограмма в караты (кг в ct) с помощью нашего калькулятора конверсий и таблиц пересчета. Для перевода 18,36 кг в ct используйте формулу прямого преобразования ниже. 18,36 кг = 91800 кар. Вы также можете конвертировать 18,36 килограмма в другие единицы веса.

18.36

КИЛОГРАММ

=

91800

КАРАТ

Используйте эту формулу для преобразования вручную без калькулятора: 1 килограмм / 5000 = 1 карат

Таблица перевода из Килограммов в Караты

1	=	0.0002
2	=	0,0004
3	=	0,0006
4	=	0,0008
5	=	0,001
7	=	0,0014
8	=	0,0016
9	=	0. 0018
10	=	0,002

Ближайшие цифры к 18,36 килограмм

NX2-CX 2022 | Flow bindings

Hybrid

• coming soon

Hybrid

Sale

МИНИМУМ ФАРСА, МАКСИМАЛЬНАЯ ЭФФЕКТИВНОСТЬ

Идеально подходят для техничного фрирайда, карвинга и господства в любых горах.

€399.95

[] []

Color: Graphite

Size: M

• M
• L
• XL

SKU: F. 21.BNM.NCH.BK.3M.1

Описание

NX2-CX — это высококачественные крепления, сочетающие в себе самые легкие и отзывчивые материалы и имеющие потрясающий минималистичный дизайн. Благодаря фрезерованной алюминиевой базе, усилия мгновенно передаются от канта к канту. Они крепки как гвозди, независимо от морозов или ударов, через которые они проходят. Мы соединили эту жесткую платформу с нашим самым жестким нейлоновым ассиметричным хайбеком Asym Uniback. Он сделан с добавлением карбона, а его форма дает максимальный контроль над задним кантом. Hybrid PowerStrap и Hexo Toecap предлагают более традиционное ощущение двух стрепов, которые отлично фиксируют ноги в креплении. Верхний стреп отличается самой легкой конструкцией ExoFrame с сотовым узором, который идеально облегает ботинок. NX2-CX также поставляется с технологией ActiveStrap, которая автоматически поднимает стреп, когда вы откидываете хайбек, создавая больше места, чтобы вставить в крепление ногу. Амортизация пятки N-Gel, наклонные стельки и алюминиевые бакли премиум-класса завершают этот шедевр, предназначенный для жестких, скоростных поворотов и агрессивного Алмаунтин фристайл.

Built to Last

Крепления FLOW изготовлены в соответствии с высочайшими стандартами , что гарантирует высокое качество, а также полную гарантию от производственных дефектов.
Крепления www.flow-bindings.com/help-center/warranty-info
для получения дополнительной информации.

Find a store

Find a store

View all local dealers

Techwheel

Tech Details

Baseplates

NX2-Series

NX2-Series — это легкая алюминиевая база с рокерным профилем. Это наша самая жесткая и отзывчивая база, для тех райдеров, кто ищет молниеносную отзывчивость и точную передачу усилия на канты.

Hibacks

Asym Uniback Fuse Carbon

The 1-piece Asymmetrical Fuse UniBack is a lightweight hiback shaped for a perfect fit with the boot contour and canted riding angles, and delivering a wider range of support for more drive. The Carbon-Infused Nylon material offers increased rigidity to maximize power transfer and control.

Powerstrap

Hybrid

Hybrid Powerstrap включает в себя верхний стреп и более традиционный нижний стреп, для идеального сочетания контроля и гибкости.

Exo-Powerstraps

Hybrid Exo-Frame Pro

Toe Strap

Hexo Toecap

The Hexo Toecap strap features AuxTech; a 3D hinged Auxetic pattern for next level connected comfort.

Buckles

LSR

Эти инновационные алюминиевые бакли Lockch Slack Ratchet (LSR) дают вам возможность легко встегиваться и выстегиваться из ваших креплений так, как вам это удобно. Как бы вы не использовали их, в быстром режиме

Special Details

Size Details

More info

NX2-CX 21/22	US Youth & Men’s	US Women’s	EU	UK	Japan / Mondo
M	4. 5 — 8.5	—	36.0 — 41.5	3.5 — 7.5	22.5 — 26.5
L	8.0 — 11.5	—	41.0 — 45.0	7. 0 — 10.5	26.0 — 29.5
XL	11.0 — 15.0	—	44.5 — 49.5	10.0 — 14.0	29.0 — 32.5

Be part of the Adventure

Программа

• SC21

Воскресенье–пятница, 14–19 ноября 2021 г.

Каждый год SC предлагает ведущую техническую программу для профессионалов и студентов в сообществе высокопроизводительных вычислений, оцениваемую по результатам, в соответствии с самыми высокими академическими и профессиональными стандартами. . Программа предназначена для обмена передовым опытом в таких областях, как: алгоритмы; Приложения; архитектуры и сети; облака и распределенные вычисления; анализ данных, визуализация и хранение; машинное обучение и HPC; производительность; системы программирования; программное обеспечение; и состояние практики крупномасштабного развертывания и интеграции.

Регистрация открыта:

Регистр

Загрузить окончательную программу (PDF):

SC21 Финальная программа

• ИКОНС-ПРОГРАМ. длительное воздействие.

  TP

  Категории регистрации

  • TP Техническая программа
  • W Workshop
  • Tut Учебники
  • Ex Экспонент Круглосуточный доступ
  • XO Только выставочный зал
• icons-program-bof

  Birds of a Feather

  Форум по актуальным темам, важным для нашего сообщества. Приходите и присоединяйтесь к разговору.

  TP Ex XO

  Категории регистрации

  • TP Техническая программа
  • W Workshop
  • Tut Учебники

    5

    Ex Круглосуточный доступ для экспонентов
  • XO Только выставочный зал
• icons-program-earlycareer

  Ранняя карьера

  Сессии для профессионалов и докторантов в течение первых пяти лет исследовательской карьеры.

  TP

  Регистрационные категории

  • TP Техническая программа
  • W Семинар
  • TUT Учебные пособия
  • EX Expoinator 24-Hourcour 0035
  • XO Только выставочный зал
• icons-program-talks

  Invited Talks

  Руководители делятся своим мнением о высокопроизводительных вычислениях, сетях, системах хранения и анализе.

  TP

  Registration Categories

  • TP Technical Program
  • W Workshop
  • Tut Tutorials
  • Ex Exhibitor 24-Hour Access
  • XO Exhibit Hall Only
• icons-program-keynote

  Keynote

  Наш оратор задает тон конференции SC. Будь там!

  TP W TUT EX XO

  Регистрационные категории

  • TP Техническая программа
  • W Workshop
  • TUT Урок
  • EX 24-часовой экспонат 24-часовой 24-часовой.
• иконки-программы-панели

  Panels

  Важные обсуждения и вопросы и ответы с экспертами по жизненно важным темам HPC.

  TP

  Регистрационные категории

  • TP Техническая программа
  • W Семинар (FRI)
  • TUT Учебные пособия (FRI)
  • 9009 Ex EXPOIROIST 24-HOUN 24-HOUN 24-HOUN 24-HOUN 24-HOUN 24-HOUN 24-HOUN 24-HOUN 24-HOUN 24-HOUR 24-HOUN 24-HOW 24-HOW 24-HOW 24-HOUN 24-HOUN 24-HOW 24-HOUN 24-HOW 24-HOUN 24-HOUN 24-HOUN 24. Только выставочный зал (пт)
• иконки-программы-бумаги

  Бумаги

  Самые убедительные технические документы — от основ до новых рубежей высокопроизводительных вычислений.

  TP

  Registration Categories

  • TP Technical Program
  • W Workshop
  • Tut Tutorials
  • Ex Exhibitor 24-Hour Access
  • XO Exhibit Hall Only
• icons-program-posters

  Posters

  Передовые разработки, демонстрируемые на протяжении всей конференции. Проверьте это!

  TP

  Registration Categories

  • TP Technical Program
  • W Workshop
  • Tut Tutorials
  • Ex Exhibitor 24-Hour Access
  • XO Exhibit Hall Only
• Актив 11

  Труды и архивы

  Отвези SC домой! Доступ к контенту после конференции.

• icons-program-plenary

  Наука и не только Пленарное заседание

  Начните свою неделю на ура — посетите эту сессию, посвященную актуальным темам HPC.

  TP W TUT EX XO

  Регистрационные категории

  • TP Техническая программа
  • W Workshop
  • TUT Урок
  • EX 24-часовой экспонат 24-часовой 24-часовой.
• иконки-программа-студенты

  Студенты@SC

  Не упустите возможность участвовать, общаться, учиться и служить.

• icons-program-tutorials

  Tutorials

  Занятия на целый день и полдня, знакомящие с различными темами, являются изюминкой серии конференций SC.

  Tut

  Категории регистрации

  • TP Техническая программа
  • W Workshop
  • Tut Tutorials 902 Ex

  • 10 Круглосуточный доступ для экспонентов

  • XO Только выставочный зал
• icons-program-workshops

  Семинары

  Засучите рукава и углубитесь в любимые темы вместе с коллегами.

  W

  Регистрационные категории

  • TP Техническая программа
  • W Семинар
  • TUT Учебные пособия
  • EX Exocuor 24-Dour Hour .0035
  • XO Только выставочный зал

Все даты и сроки • SC21

Все сроки указаны по состоянию на 23:59 в любой точке мира.

---

Участники

Открытие жилья

1 июня 2021 г.

Участникам рекомендуется ознакомиться с индивидуальной политикой отеля в отношении изменений и отмен при оформлении бронирования.

Жилье закрывается

25 октября 2021 г.

Открытие регистрации

14 июля 2021 г.

Закрытие ранней регистрации

15 октября 2021 г.

Зарегистрируйтесь до этой даты или в эту дату. Зарегистрируйтесь заранее и сэкономьте!

---

Экспоненты

Экспонента.0010

Экспоненты получают ассигнования

1 июня, 2021
Обычное жилье открывается

10 сентября 2021
Списки занятости. pm

15 ноября 2021 г.
8:00–12:00*

*Все стенды должны быть полностью готовы к полудню понедельника, 15 ноября.0019 15:00–23:59

19 ноября 2021 г.
8:00–12:00*

*Все стенды должны быть полностью снесены к полудню пятницы, 19 ноября. January 2021

SC22 Space Selection

January 2022

---

Submissions: Open January 1, 2021

Workshops

February 26, 2021
Submissions close

March 19, 2021
Уведомления, отправленные

8 октября, 2021
Окончательные материалы, причитающиеся

Документы

2 апреля, 2021
Аннотация закрывается

. Закрыть

2021
. Палаты.
Обзоры отправлены

28 мая, 2021
Повторные переубмиссии

21 июня 2021
Уведомления о

июля 1621
Основные ревизии Докупные

1621
Основные ревизии.0005

6 августа, 2021
Основные уведомления о пересмотре, отправленные

27 августа, 2021
Последние документы с учетом

Учебные пособия

30 апреля 2021
Замечания.

6 августа 2021 г.
Программные материалы к оплате

27 августа 2021 г.
Гонорар и поддержка

5 ноября 2021 г.
Раздаточные материалы и слайды Due

Панели

мая 14, 2021
Заявки за закрытие

21 июня 2021
Уведомления о

июля 1, 2021
Программные материалы Должны

август 6, 2021
Программные материалы. Прием материалов завершен

17 сентября 2021 г.
Уведомления отправлены

8 октября 2021 г.
Срок подачи материалов программы

ACM SRC

SciViz Showcase

0024

August 22, 2021
Submissions close

September 10, 2021
Notifications sent

October 8, 2021
Final materials due

Research Posters

August 22, 2021
Срок подачи заявок

30 сентября 2021 г.
Уведомления отправлены

10 октября 2021 г.
Срок подачи окончательных материалов

Выставка докторантуры

27 августа, 2021
РАБОТЫ Закрытие

10 сентября 2021
Уведомления о

. Уведомления отправлены0408

Студенческие добровольцы

(SV)

20 ноября 2020 г.
Приложения по шкале. 28 июня 2021 г.
Прием заявок на участие в программе «Студент/волонтер SCinet» завершен

«Женщины в ИТ-сетях» в SC

(WINS)

7 декабря 2020 г.
Прием заявок открыт

29 января 2021 г.
Заявки Закрыть

15 февраля, 2021
Уведомления о приема

HPC Immersion

Февраль 2021
Заявки. Ранняя карьера

15 февраля 2021 г.
Прием заявок открыт

31 августа 2021 г.
Прием заявок завершен

31 сентября 2021 г.
Уведомления, отправленные

Конкурс студенческих кластеров

(SCC)

1 марта 2021
Заявки Open

мая 3, 2021
Заявки.

1 августа 2021 г.
Открыта ранняя регистрация

1 сентября 2021 г. 0019 Регулярные регистрации открыты

1 ноября 2021 г.
Обычные регистрации закрытия

Соревнование по науке о данных

26 апреля, 2021
Приложения Открыть

сентября 7, 2021
Приложения.

22 сентября 2021 г.
Уведомления отправлены

Добровольный комитет по планированию

(SC22)

1 сентября 2021 г.0002 September 30, 2021
Applications close

---

SCinet: Open Dates Vary

Network Research Exhibition

(NRE)

March 2, 2021
Submissions open

May 29, 2021
WAN circuit требования, подлежащие исполнению

16 июня 2021 г.
Предварительные тезисы, подлежащие исполнению

26 июня 2021 г.
Сетевые требования, подлежащие исполнению

27 октября 2021 г. , 19 Окончательные материалы, подлежащие публикации

28 января 2022 г.
Результаты исследований и результаты исследований

Индис Семинар

мая 7, 2021
Открытия

Сентябрь 5, 2021
Подставки Закрыть

сентябрь 5, 2021
. Уведомления отправлены

Experimental Networks

18 июня 2021 г.
Представление открыто

30 июня 2021 г.
Представление завершено

1 августа 2021 г.
Планы экспериментов Закрыть

Система запросов на подключение

(CRS)

9 июля 2021
Запросы открыты для выставки

8 октября 2021
. Штраф за просрочку платежа

22 октября 2021 г.
Запросы принимаются в максимально возможном порядке

5 ноября 2021 г.
Крайний срок отмены и возврата средств

---

Присуждение SC

Награда за тест времени

12 марта, 2021
Номинации Open

31 мая, 2021
Номинации Close

---

Общественная премия

ACM Gordon Bell Pred

111111110

01110

0

011101110111011101110111011101110 гг. close

ACM SIGHPC Computational & Data Science Fellowships

30 апреля 2021 г.
Номинации close

ACM/IEEE-CS Мемориал Джорджа Майкла Стипендии HPC

May 1, 2021
Nominations close

ACM/IEEE-CS Ken Kennedy Award

IEEE-CS Seymour Cray Computer Engineering Award

IEEE-CS Sidney Fernbach Memorial Award

June 1, 2021
Nominations close

Премия ACM/SIGHPC Emerging Woman Leader in Technical Computing Award

30 июня 2021 г.
Номинации close

Премия IEEE-CS TCHPC за выдающиеся достижения для начинающих исследователей высокопроизводительных вычислений

15 августа 2021 г.
Выдвижение кандидатур завершено

Специальная премия Гордона Белла ACM за исследование COVID-19 на основе высокопроизводительных вычислений

8 октября 2021 г.
Хорошая вещь?

Долгое время обещанный SC21 с личным присутствием казался несбыточной лихорадочной мечтой, заверения о выдающемся физическом компоненте сохранялись на протяжении многих лет отмененных конференций, включая два виртуальных ISC и виртуальный SC20. С появлением варианта Delta, всплеском Covid в Сент-Луисе и разногласиями по поводу требований к вакцине перспективы были не такими хорошими. Но, вопреки всему, с 14 по 19 ноября2018 года SC21 действительно проводился в основном лично (для вакцинированных) в Сент-Луисе, штат Миссури, и HPCwire присутствовал там.

Выставочный зал SC21.

Осложнения Covid

SC19 — последний полностью очный SC, проведенный как раз в тот момент, когда Covid начал тихо распространяться, — установил рекорды посещаемости, собрав 13 950 человек. Сравните с сегодняшним днем: SC21, первая крупная конференция HPC, вернувшаяся после Covid, по сообщениям, приняла около 3500 человек (около 25 процентов от SC19). (Личные участники были дополнены виртуальным компонентом, который должен был привлечь такое же количество участников.)

На карте выставочного зала SC21 также показано около 170 стендов поставщиков — это далеко от 370, которые заполнили выставочный зал SC19. Несколько известных поставщиков, в том числе AWS, Intel и Nvidia, не участвовали в выставках в этом году, в то время как другие крупные производители, в частности AMD и HPE, активно присутствовали на выставочной площадке. Тем временем у Министерства энергетики был большой (хотя и малочисленный) стенд, на котором проходило более дюжины прямых трансляций переговоров и технических демонстраций.

SC21 также был забронирован заблаговременно для Сент-Луисского Американского центра, конференц-центра с демонстрационным залом площадью полмиллиона квадратных футов, явно более подходящего для десятков тысяч, а не тысяч посетителей. Выставочный зал был малонаселен как экспонатами, так и пешеходами, что было случайным благом для (слабо соблюдаемых) протоколов социального дистанцирования, которые, тем не менее, придавали конференции странную энергию. Точно так же залы для совещаний во время сессий, как правило, заполняли всего несколько человек из сотен с лишним мест (за исключением многолюдных основных докладов, пленарных заседаний и презентаций).

Заседания SC21 по большей части редко посещались лично.

Понятно, что поведение было омрачено неуверенностью и противоречиями, поскольку участники и экспоненты изо всех сил пытались ориентироваться на личной конференции и общаться в сети в условиях продолжающейся пандемии. Градиент рукопожатий, ударов кулаками, ударами локтями и отдаленными волнами сохранялся на протяжении всего мероприятия. Некоторые докладчики и экспоненты пробирались через свои выступления и интервью в масках, в то время как другие снимали их; пункты раздачи еды и напитков по всему выставочному залу и коридорам еще больше усложнили ношение масок.

В какой-то момент в понедельник генеральный председатель SC21 Бронис де Супински указал на стоячий микрофон для вопросов, сказав: «Это единственный из них, который вы увидите за всю неделю!» Но на последующих сессиях микрофоны иногда передавались публике, а кажущаяся замена вопросов с микрофоном — онлайн-система вопросов и ответов на базе Slido в SC21 «HUBB» — часто оказывалась источником ужаса для участников. В целом гибридная конференция также иногда спотыкалась из-за необходимости полностью реализовать как очные, так и онлайн-компоненты: технология прямой трансляции давала сбои с приличной регулярностью, а записанные сессии иногда оставались недоступными постфактум.

В Твиттере вопрос о том, этично ли проводить SC21 лично, навис над мероприятием на протяжении всего его проведения, хотя никто еще не сообщил в социальных сетях о диагнозе после конференции. [Примечание редактора: после публикации этой статьи один человек действительно написал в Твиттере, что слышал о человеке, который заразился Covid на вечеринке, состоявшейся во время SC21.] Тем не менее, этические вопросы, связанные с Covid, вероятно, останутся сложными для конференции в ближайшие месяцы, особенно когда вариант Omicron начинает закрепляться по всему миру.

Удивительные успехи?

Но это были, конечно, трудности – большинство из них можно было предвидеть еще на конференции – и, может быть, еще несколько неожиданных успехов. Несколько человек на конференции заявили HPCwire , что более низкая посещаемость представляет собой — а не чувство пустоты — более концентрированный список стойких участников и экспонентов, а также более широкие возможности для конструктивного взаимодействия с ними. (Это отразил опыт Редакторы HPCwire , у которых была возможность поговорить с широким кругом участников и гостей, в том числе со светилами высокопроизводительных вычислений, такими как Раджа Кодури из Intel, Сатоши Мацуока из Riken и соучредитель Top500 Джек Донгарра. ) Многие мелкие поставщики, которые решили принять участие, также смогли принять участие чтобы украсть немного больше внимания благодаря вышеупомянутому отсутствию ряда известных компаний и в целом меньшему количеству экспонентов.

Джек Донгарра (слева) и Тиффани Трейдер, главный редактор HPCwire (справа).

Добавьте также, что относительно сдержанная посещаемость SC21 не вызывает насмешек в более широкой схеме конференций HPC: например, ISC 2019 привлекла 3573 участника до пандемии с соответствующими 164 экспонентами, что почти идентично SC21. И для одной из первых крупных конференций в более широком технологическом секторе, которая вернулась после Covid, посещаемость, хотя и незначительная, казалось, удивила многих скептиков (и взволновала тех, кто пропустил личные мероприятия).

Качество программы также было хорошо встречено, особенно, опять же, для основных докладов и пленарных заседаний. Например, не пропустите основной доклад «отца интернета» Винта Серфа или подробное пленарное заседание по этике и высокопроизводительным вычислениям с участием докладчиков из Университета Юты, Microsoft, Лаборатории Резерфорда Эпплтона, Национального совета по науке и Стоуни-Брук. Университет. Устойчивое развитие также имело место на SC21, поскольку было представлено на сессиях с птицами, подробно описывающих штат и победителя списка Green500 и задающих вопрос: «Может ли fast быть зеленым?»

И хотя победитель Top500 не изменился, SC21 стал эпицентром землетрясения, потрясшего сообщество высокопроизводительных вычислений: экзамасштаб (в некоторой степени) официально здесь, благодаря двум уже подтвержденным системам в Китае, которые были подробно описаны в процессе подачи заявок на участие в конкурсе. Приз Гордона Белла, и оба они не попали в список Top500. Исследования одной из этих систем — Sunway OceanLight — получили премию Гордона Белла за беспрецедентное моделирование квантовых цепей. Тем временем AMD произвела фурор, продемонстрировав свой новоиспеченный узел для готовящейся к выпуску экзафлопсной системы Frontier.

Узнайте больше о том, на что была похожа SC21

Во время конференции  HPCwire каждый день снимал видеоролики с подробным описанием конференции. Их можно найти на странице HPCwire Live from SC. Полный обзор смотрите ниже.

Дальнейшее редакционное освещение доступно на целевой странице HPCwire SC21.

SC22

Конференция SC в следующем году, SC22, пройдет (по желанию Omicron) в Далласе, штат Техас, в конференц-центре Kay Bailey Hutchison с 13 по 18 ноября, и будет посвящена теме «Ускорение высокопроизводительных вычислений». (Тема SC21 была «Наука и не только».) Кэнди Калхейн, директор программ и проектов в Лос-Аламосской национальной лаборатории, является генеральным председателем SC22. Место проведения SC23 еще не объявлено.

Темы: События, Exascale, Люди, Системы

Секторы: Академия и исследования, энергетика, развлечения, финансовые услуги, правительство, науки о жизни, производство, нефть и газ, розничная торговля, погода и климат

Теги: SC21

Скандий — Информация об элементе, свойства и использование

Перейти к основному содержанию

У вас не включен JavaScript. Пожалуйста, включите JavaScript, чтобы получить доступ ко всем функциям сайта.

Перейти на Титаниум >

Группа	3	Точка плавления	1541°С, 2806°F, 1814 К
Период	4	Температура кипения	2836°С, 5137°F, 3109 К
Блок	д	Плотность (г см −3 )	2,99
Атомный номер	21	Относительная атомная масса	44,956
Состояние при 20°C	Твердый	Ключевые изотопы	45 Sc
Электронная конфигурация	[Ар] 3d 1 4s 2	Номер КАС	7440-20-2
ХимПаук ID	22392	ChemSpider — бесплатная база данных химической структуры.

Название элемента происходит от латинского названия Скандинавии. Изображение отражает это с древней скандинавской статуэткой и резным руническим стоячим камнем.

Серебристый металл, который тускнеет на воздухе, легко горит и вступает в реакцию с водой.

Скандий в основном используется в исследовательских целях. Однако у него большой потенциал, поскольку он имеет почти такую ​​же низкую плотность, как алюминий, и гораздо более высокую температуру плавления. Алюминиево-скандийный сплав использовался в российских истребителях МИГ, высококачественных велосипедных рамах и бейсбольных битах.

Иодид скандия добавляют в ртутные лампы для получения высокоэффективного источника света, напоминающего солнечный свет. Эти лампы помогают телевизионным камерам хорошо передавать цвет при съемке в помещении или в ночное время.

Радиоактивный изотоп скандий-46 используется в качестве индикатора при переработке нефти для контроля движения различных фракций. Его также можно использовать в подземных трубах для обнаружения утечек.

Скандий не играет известной биологической роли. Это подозреваемый канцероген.

Скандий очень широко распространен и встречается в незначительных количествах в более чем 800 видах минералов. Это основной компонент очень редкого и коллекционного минерала тортвейтита, найденного в Скандинавии.

Скандий может быть извлечен из тортвейтита или извлечен в качестве побочного продукта из хвостов уранового завода (песчаные отходы). Металлический скандий можно получить восстановлением фторида металлическим кальцием. Его также можно получить путем электролиза расплавленных хлоридов калия, лития и скандия с использованием электродов из вольфрамовой проволоки и расплавленного цинка.

Элементы и история периодической таблицы

В 1869 году Менделеев заметил разницу в атомном весе между кальцием (40) и титаном (48) и предсказал существование неоткрытого элемента промежуточного атомного веса. Он предсказал, что его оксид будет X ₂ O ₃ . Он был открыт как скандий в 1879 году Ларсом Фредериком Нильсоном из Университета Упсалы, Швеция. Он извлек его из эвксенита, сложного минерала, содержащего восемь оксидов металлов. Он уже извлек окись эрбия из эвксенита и из этой окиси получил окись иттербия, а затем еще одну окись более легкого элемента, атомный спектр которого показал, что это неизвестный металл. Это был металл, который предсказал Менделеев, и его оксидом был Sc 9.1232 2 О ₃ .

Сам металлический скандий был получен только в 1937 году путем электролиза расплавленного хлорида скандия.

Атомный радиус, несвязанный (Å)	2,15	Ковалентный радиус (Å)	1,59
Сродство к электрону (кДж моль −1 )	18. 139	Электроотрицательность (шкала Полинга)	1,36
Энергии ионизации (кДж моль −1 )	1 ст 633.088 2 и 1234,99 3 р-д 2388,655 4 -й 7090,65 5 -й 8842,88 6 -й 10679 7 -й 13315 8 -й 15254. 3

Общие степени окисления	3
Изотопы	Изотоп	Атомная масса	Естественное изобилие (%)	Период полураспада	Режим распада
	45 Sc	44. 956	100	—	—

Относительный риск поставок 9.5 Содержание земной коры (ppm) 0,3 Скорость переработки (%) Заменяемость Высокая Концентрация продукции (%) 97 Распределение резерва (%) 50

Топ-3 производителя 1) Китай 2) Россия 3) Малайзия Топ 3 резервных держателя 1) Китай 2) Страны СНГ (включая Россию) 3) США Политическая стабильность топ-производителя 24. 1 Политическая стабильность главного держателя резерва 24.1

Удельная теплоемкость (Дж кг −1 К −1 )	568	Модуль Юнга (ГПа)	74,4
Модуль сдвига (ГПа)	29. 1	Объемный модуль (ГПа)	56,6
Давление пара
Температура (К)	400 600 800 1000 1200 1400 1600 1800 2000 г. 2200 2400
Давление (Па)	— — — 6. 31 x 10 -8 0,000129 0,03 1,8 43,6 91,3 — —

Слушайте подкаст Scandium

Стенограмма: (Promo) Вы слушаете «Химию в ее стихии», представленную вам Chemistry World , журналом Королевского химического общества. (Конец акции) Мира Сентилингам На этой неделе элемент, появление которого было ожидаемо, это Дэвид Линсей. Дэвид Линдсей Скандий, атомный номер 21. Это первый из переходных металлов, и его открытие связано с открытием вертикальных соседей иттрия и лантана. Шведский остров Резарё недалеко от Стокгольма стал очагом открытий элементов в конце восемнадцатого и начале девятнадцатого веков. В карьере недалеко от деревни Иттербю были добыты две разные минеральные руды, из которых в конечном итоге были идентифицированы семнадцать так называемых «редкоземельных» элементов: скандий, иттрий и пятнадцать лантанидных элементов. В 1788 году лейтенант Аррениус нашел необычную черную скалу недалеко от города Иттербю. Он передал это известному финскому ученому Йохану Гадолину, и началась история открытия редкоземельных элементов. В 1879 году Ларс Нильсон выделил оксид нового металлического элемента из минералов гадолинита и эвксенита. Нильсон был учеником легендарного Якоба Берцелиуса, первооткрывателя многих элементов. Нильсон назвал этот оксид скандией в честь Скандинавии. Открытие этого элемента было особенно примечательным, так как семь лет назад Менделеев с помощью своей периодической таблицы предсказал существование десяти еще неизвестных элементов, а для четырех из них он очень подробно предсказал свойства, которыми они должны были обладать. Один из этих четырех, предсказал Менделеев, должен иметь свойства, очень похожие на бор, и он назвал этот элемент «экаборон», что означает «подобный бору». Действительно, было обнаружено, что металл этого нового оксида, скандия, имеет сходные свойства с этим «экабором», что демонстрирует силу конструкции Менделеева. Например, Менделеев предсказал, что молекулярная масса элемента будет равна 44 и что он будет образовывать один оксид с формулой Eb 9.1232 2 О 3 ; скандий имеет молекулярную массу 45 и образует оксид скандия, Sc 2 O 3 . Некоторые предсказания Менделеева были еще более подробными. Он предсказал, что карбонат экаборона не будет растворяться в воде, в отличие от карбоната скандия. Он даже сделал предсказание, связанное с открытием элемента, что он не будет открыт спектроскопически. Действительно, скандий не дает спектроскопических линий, поэтому не может быть идентифицирован этим методом анализа. Однако другой шведский химик, Пер Теодор Клев, также работавший над редкоземельными элементами, заметил сходство между новым элементом Нильсона и экабором, предсказанным Менделеевым. Несмотря на открытие оксида этого нового элемента, потребовалось еще почти шестьдесят лет, прежде чем был получен чистый элементарный скандий, полученный электролизом хлорида скандия в присутствии лития и калия при высокой температуре. Скандий — первый из переходных металлов. Многие переходные металлы обладают очень богатым и разнообразным химическим составом из-за того, что они могут существовать в самых разных степенях окисления. Однако скандий имеет степень окисления плюс три, а это означает, что его химический состав не так разнообразен, как у некоторых его аналогов из переходных металлов. Скандий является очень поздним стартером по сравнению со многими другими элементами из-за его относительно низкой распространенности и сложности получения из его руд. Например, только в 1960-х годов, когда был получен первый фунт или 450 граммов скандия высокой чистоты. Соединения скандия находят применение в органической химии. Как и многие лантаноиды, трифторметансульфонат или трифлат скандия находит применение в качестве так называемой кислоты Льюиса, принимая пару электронов от подходящей органической молекулы и активируя органическую молекулу для участия в высокоэффективных и селективных химических реакциях. . Скандий также является источником искусственного естественного света. Это может показаться противоречием, но когда йодид скандия добавляется в очень малых количествах к ртутным лампам, он дает свет, очень похожий на естественный солнечный свет, и эти лампы используются для самых разных целей, от прожекторов до кинопроекторов. Скандий добавляют в небольших количествах к алюминию для получения очень легкого, но очень прочного сплава. Таким образом, он нашел применение в качестве материала для высокопроизводительных шоссейных и горных велосипедов. Появление новых материалов для рам, таких как углеродное волокно и титан, несколько снизило популярность велосипедных рам из сплава скандия, но многие такие рамы производятся и сегодня. Итак, это скандий — элемент, впервые обнаруженный в конце восемнадцатого века, и не выделявшийся в чистом виде и в больших количествах до середины двадцатого века. Тот, который помог продемонстрировать силу периодической таблицы, и который вы найдете освещающим футбольные поля и в рамах горных велосипедов. Мира Сентилингам И вывел нас на свет Дэвид Линдсей из Университета Рединга с яркой, сильной химией скандия. Теперь на следующей неделе элемент, обеспечивающий еще один удар в борьбе за защиту окружающей среды. Саймон Коттон Как всем известно, хлорфторуглероды, сокращенно ХФУ, в прошлом широко использовались в холодильниках и морозильных камерах в качестве газа-хладагента. ХФУ способствуют разрушению озонового слоя, а также являются парниковыми газами. Из-за этого их использование в развитом мире в значительной степени прекратилось, а это означает, что необходима хорошая, экологически чистая замена. Гадолиний может оказаться полезным для холодильников будущего благодаря процессу, известному как магнитное охлаждение или адиабатическое размагничивание. Мира Сентилингам И присоединяйтесь к Саймону Коттону из Уппингемской школы, чтобы узнать, как магнитное охлаждение с использованием ионов гадолиния будет сохранять нашу еду прохладной в будущем, в химии следующей недели в своей стихии. А пока я Мира Сентилингам, и спасибо, что выслушали. (Promo) Химия в ее стихии представлена ​​вам Королевским химическим обществом и произведена thenakedscientists.com. Дополнительную информацию и другие эпизоды химии в ее стихии можно найти на нашем веб-сайте chemistryworld.org/elements. (Конец акции)

Нажмите здесь, чтобы посмотреть видео о скандии

Learn Chemistry: ваш единственный путь к сотням бесплатных учебных ресурсов по химии.

Изображения и видео Visual Elements
© Murray Robertson 1998-2017.



Data
W. M. Haynes, ed., CRC Handbook of Chemistry and Physics , CRC Press/Taylor and Francis, Boca Raton, FL, 95th Edition, Internet Version 2015, по состоянию на декабрь 2014 г.

Tables of Physical & Chemical Constants, Kaye & Laby Online, 16-е издание, 1995 г. Версия 1.0 (2005 г.), по состоянию на декабрь 2014 г.
Дж. С. Курси, Д. Дж. Шваб, Дж. Дж. Цай и Р. А. Драгосет, Атомные веса и изотопные композиции (версия 4.1) , 2015 г., Национальный институт стандартов и технологий, Гейтерсбург, Мэриленд, по состоянию на ноябрь 2016 г.
TL Cottrell, The Strengths of Chemical Bonds , Butterworth, London, 1954.



Использование и свойства
John Emsley, Строительные блоки природы: руководство по элементам от А до Я , Oxford University Press, New York, 2nd, New York, 2nd. Издание 2011 г.
Национальный ускорительный центр Томаса Джефферсона — Управление научного образования, It’s Elemental — The Periodic Table of Elements, по состоянию на декабрь 2014 г.
Периодическая таблица видео, по состоянию на декабрь 2014 г.



Данные о рисках снабжения
Частично получены из материалов, предоставленных Британской геологической службой © NERC.

Исторический текст
Элементы 1-112, 114, 116 и 117 © Джон Эмсли 2012. Элементы 113, 115, 117 и 118 © Королевское общество химии 2017.

Подкасти .



Периодическая таблица видео
Создано видеожурналистом Брэди Хараном, работающим с химиками Ноттингемского университета.

Загрузите наше бесплатное приложение Периодической таблицы для мобильных телефонов и планшетов.

Исследуйте все элементы



NASA@SC21: Домашний

Все Аэронавтика Наша планета Космический полет человека Суперкомпьютеры Вселенная Избранные проекты

Космический полет человека Прогнозирование акустической обстановки при прекращении восхождения Ориона для повышения безопасности астронавтов

Вселенная Моделирование роли молодого Солнца в лунном льду и месторождениях гематита

Суперкомпьютеры NCCS — на пути к OpenStack

Суперкомпьютеры Архитектура и производительность AWSJupyterHuband ParallelCluster

Космический полет человека Моделирование среды запуска в Центре космических полетов имени Кеннеди НАСА

Воздухоплавание Моделирование комплексного мультироторного испытательного стенда Эксперимент

Воздухоплавание CFD-анализ трансзвукового самолета с ферменным крылом

Воздухоплавание Подготовка Х-59Бесшумный сверхзвуковой транспортный самолет для рейса

Воздухоплавание Моделирование разрешения турбулентности для сертификации самолетов путем анализа

Космический полет человека Моделирование готовности к полету для Artemis

Космический полет человека Моделирование марсианского сверхзвукового концепт-кара

с ретродвигателем

Космический полет человека Моделирование надувания сверхзвукового парашюта для посадки на Марс

Вселенная Моделирование протопланетного диска от больших до малых масштабов

Вселенная Моделирование многих личностей нашего Солнца

Космический полет человека Моделирование среды, вызванной водяным шлейфом твердотопливного ракетного ускорителя SLS

Космический полет человека Визуализация физики потока при входе на Марс в масштабе человека

Вселенная Конвекция в глобальном солнечном моделировании с высоким разрешением

Наша планета Система гидрологических прогнозов НАСА для обеспечения продовольственной и водной безопасности

Наша планета Раздвигая границы моделирования для исследования Земли

Вселенная Экстремальная вселенная: множественные звездные системы и загадочные объекты

Наша планета Информационная система Земли НАСА предоставляет готовые к анализу данные о пожарах, пресной воде и изменении уровня моря

Наша планета НАСА изучает таяние снежинок, чтобы улучшить модели штормовой системы

Вселенная Галактический центр VR: сверхмассивная черная дыра в вашем районе в вашей гостиной

Воздухоплавание Аэродинамическая база данных CFD для самолета NASA X-57 Maxwell

Воздухоплавание CFD-анализ интегрированных силовых установок для самолета SUSAN

Вселенная Трехмерная модель радиационной гидродинамики для отражения эффектов вращения Солнца

Космический полет человека CFD-анализ моделей аэродинамических труб Mars Retrorocket

Воздухоплавание Прогнозирование реактивного шума для демонстратора полета НАСА с низкой стрелой

Воздухоплавание Повышение топливной эффективности самолетов с помощью двигателей с хвостовым конусом, потребляющих пограничный слой

Воздухоплавание Active Flow Control для улучшения характеристик крыла с большой подъемной силой

Воздухоплавание Активные элементы управления для плавной езды на воздушных такси в городских условиях

Вселенная Сколько галактик вам нужно, чтобы сделать один Млечный Путь?

Наша планета Глобальное совместное моделирование атмосферы и океана с разрешением в километровом масштабе

Вселенная Выявление прародителей звездных вспышек до того, как они достигнут поверхности

Наша планета Подготовка к нанесению на карту мира в живых цветах с миссией «Поверхность, биология и геология»

Суперкомпьютеры Обучение нейронной сети в масштабе с помощью платформ глубокого обучения

Суперкомпьютеры HECC: изменение для решения задач НАСА

Суперкомпьютеры Тесты AI/ML/DL для приложений наук о Земле

Суперкомпьютеры Отчет НАСА об оценке потребностей в высокопроизводительных вычислениях за 2020 г.

21 — Боевой надводный корабль 21 века

Программа SC-21 System представляет семейство кораблей для надводных сил ВМФ 21 века. В это семейство входят корабли класса эсминец (DD 21) и класс крейсера. Семейство SC-21 будет поддерживать национальную безопасность и военные стратегии, которые требуют от ВМФ предоставления сил для поддержки основных задач обычного и стратегического сдерживания: наземная атака, противовоздушная оборона театра военных действий, морское управление, передовое присутствие и стратегические морские перевозки.

В качестве продолжения программы класса Arleigh Burke ВМС оценивают концепты надводных боевых кораблей нового поколения, которые, как ожидается, обеспечат будущий флот с необходимыми возможностями и быть построенными в достаточном количестве, чтобы обеспечить необходимое количество кораблей для заокеанского присутствия и боевых задач. Первоначально SC 21 заменит старые корабли класса SPRUANCE (DD 963) и класса OLIVER HAZARD PERRY (FFG 7).

Заявление о потребностях миссии (MNS) надводных боевых кораблей двадцать первого века (SC-21) было одобрено Объединенным советом по надзору за требованиями (JROC) 19 сентября.94. Требуемые возможности, заявленные в MNS, включали: Power Projection; Доминирование в боевом пространстве; Командование, управление и наблюдение; Совместное обеспечение сил; небоевые операции; и живучесть/мобильность. В январе 1995 года Совет по оборонным закупкам (DAB) утвердил этап 0 для этапа 0 приобретения SC-21 (исследование и определение концепции).

В настоящее время проводится анализ затрат и операционной эффективности (COEA), состоящий из двух частей. Первая часть: установление способности запланированных в настоящее время надводных сил ВМФ (базовый вариант) выполнять основные задачи до 2025 года; и определены / количественно определены недостатки миссии, которым могут способствовать конструкции и структуры сил SC-21. Во второй части сравниваются альтернативные концепции кораблей и силовые структуры для SC-21 с использованием анализа сил и средств для оценки относительной эффективности альтернатив в совместных сценариях.

Военно-морской флот провел этот двухэтапный анализ стоимости и эксплуатационной эффективности, завершенный в 1997 году, чтобы рекомендовать альтернативные варианты конструкции для нового корабля или семейства кораблей, и позже в том же году последует решение об утверждении начала новой программы приобретения. Присуждение контракта на строительство головного корабля ожидается в 2003-2005 гг. Эсминец наземного нападения планируется как первый вариант в новом семействе кораблей, основными задачами которого будут (1) поддержка установления всестороннего господства в боевом пространстве для защиты дружественных сил от нападения противника и (2) влияние на события на берегу через применение высокоточной огневой мощи.

Три предварительные концепции кораблей, использованные на первом этапе анализа стоимости и эксплуатационной эффективности ВМФ для программы надводных боевых кораблей 21st Century. Каждое понятие имеет другой набор возможностей и, следовательно, другая предполагаемая стоимость. понятия следующие:

• Концепция корабля с индивидуальными возможностями представляет собой корабль с меньшими возможностями и высокой возможности в одной или двух областях миссии, но ограничены или практически отсутствуют способности в других. Это обеспечило бы возможности в районах миссии, требующих большое количество кораблей, таких как противолодочные, а не те, возможностей, уже достаточно имеющихся на флоте. Одна версия, противолодочный корабль, будет небольшим кораблем типа фрегат, оснащенным современные противолодочные системы, достаточная противолодочная боевая мощь возможности и основные возможности самообороны в других областях боевых действий.
• Концепция модернизированного эсминца класса Arleigh Burke будет включать важные улучшения радара и ограниченная живучесть и снижение улучшения штатного расписания. Корабль сохранил бы свои значительные возможности во всех других областях миссии.
• Крейсер с расширенными возможностями — это концепция корабля, которая размером с крейсер класса «Тикондерога» и имеют передовые системы во всех районы боевых действий, включая противоракетную оборону театра военных действий; значительный комплект управления, контроля и связи; повышенная живучесть; а также сниженная потребность в персонале.
