Марка сплава чугуна СЧ 20 (для печей)

Марка сплава чугуна СЧ 20

— СЧ 20 — чугун серый сплав железа с углеродом, в котором присутствует графит в виде хлопьевидных, пластинчатых или волокнистых включений.

3) Производство СЧ 20

— Исходным сырьем для получения чугуна являются железные руды,металлический лом и флюсы.

При производстве чугуна топливом служат в основном кокс, термоантрацит, природный газ.

Выплавляют чугун в доменных печах, представляющих собой вертикальную металлическую шахту, футерованную внутри огнеупорным кирпичом с высоким содержанием глинозема.
Как конструкционный материал серый чугун используются для широкого спектра изделий практически во всех отраслях машиностроительного комплекса. К числу наиболее крупных потребителей чугунного литья следует отнести автомобилестроение, станкостроение, тяжелое и металлургическое машиностроение, санитарно-техническую промышленность и пр.

В конструкции автомобилей и тракторов масса литых деталей из серого чугуна, например, составляет 15-25% от общей массы.

Преимущественное применение серого чугуна обусловлено тем фактом, что в нем сочетаются высокая износостойкость и противозадирные свойства при трении с ограниченной смазкой, демпфирующая способность. Основная номенклатура изделий — это блоки, головки и гильзы цилиндров, крышки коренных подшипников двигателей, тормозные диски и диски сцепления, тормозные барабаны и другие детали, для которых серый чугун яв-ляется оптимально технологичным и экономичным конструкционным материалом.

Блоки цилиндров карбюраторных и дизельных двигателей изготавливают из низколегированных чугунов марки СЧ20, СЧ25, которые обеспечивают в стенках отливок толщиной 15-25 мм В =200-250 Н/мм2, а в более тонких стенках до 270 Н/мм2. Такого же типа чугуны обычно применяют для головок цилиндров дизельных двигателей и гильз цилиндров карбюраторных и дизельных двигателей. Основными требованиями к чугуну для гильз являются: перлитная структура матрицы (не более 5% феррита), графит среднепластинчатый неориентированный, твердость в пределах 200-250 НВ.

В конструкции автомобильных дизельных, карбюраторных, а также тракторных двигателей широко применяют гильзы цилиндров из специальных легированных чугунов, чаще всего — фосфористые.

Для блоков и головок цилиндров тяжело нагруженных дизельных двигателей (автомобильных и судовых) применяют специальные легированные чугуны, а для головок цилиндров — высокоуглеродистые (более 3,5% С) легированные термостойкие чугуны. Эти требования выполняются при использовании для отливки гильз низколегированных чугунов, химический состав которых выбирают с учетом технологии формы, метода плавки, сечения отливки.

Чугунные распределительные валы дизельных и карбюраторных двигателей (легированные чугуны марки СЧ 25 и СЧ 30) имеют высокую износостойкость и широко применяются в автомобилестроении. Легирование молибденом, хромом, никелем обеспечивает хорошую закаливаемость и прокаливаемость чугуна, и заданную глубину отбеленного слоя (в отбеленных кулачках). Высокая твердость и износостойкость кулачков достигаются либо за счет поверхностной закалки чугуна, в структуре которого (в носике кулачков) имеются игольчатые карбиды, либо за счет поверхностного отбела чугуна в кулачках при кристаллизации в контакте с холодильником.

Отбеленные кулачки предпочтительны в тяжелых условиях работы.

Тормозные диски, барабаны и нажимные диски сцепления, работающие в условиях сухого трения с высокими скоростями скольжения должны обеспечивать в паре с фрикционной пластмассой стабильный коэффициент трения и износостойкость. При многократных циклах торможения, во время которых в контакте фрикционной пары выделяется тепло, а затем быстро отводится, на поверхности чугунной детали образуются термические трещины, снижающие прочность. Для тормозных барабанов и дисков средней нагруженности чаще всего применяют серый чугун марки СЧ20 или СЧ25. В условиях высокой нагруженности деталей, когда на поверхности трения образуются термические трещины, применяют специальные высокоуглеродистые термостойкие чугуны с повышенным уровнем легирования. Для наиболее тяжелых условий работы рекомендуется использовать перлитные чугуны с вермикулярным графитом.

Маховики в процессе работы вращаются с частотой порядка 2500-8000 об/мин. Соответственно, в них возникают большие растягивающие напряжения, а поверхность маховика периодически трется о сопряженную рабочую поверхность. Трение с большими скоростями приводит к выделению тепла на поверхности трения, образованию усталостных термических трещин, снижающих прочность маховика. Требования повышенной прочности с учетом большой массы маховиков и толщины сечения обусловили применение для их изготовления серых чугунов марки СЧ25, СЧ30, СЧ35 (чем больше сечение отливки, тем выше марка). Выбранная марка чугуна должна обеспечивать получение в теле отливки прочности не ниже 200-250 Н/мм2. Если прочность чугуна СЧ 35 недостаточна для обеспечения условий работы маховиков, то необходимо применять чугуны с вермикулярным или шаровидным графитом.

Крышки коренных подшипников из серого чугуна применяют в основном в карбюраторных двигателях легковых автомобилей. Для обеспечения перлитной структуры и твердости не менее 200 НВ крышки подшипников отливают из серого чугуна марки СЧ25. Для тяжело нагруженных карбюраторных двигателей и для дизельных двигателей применяют крышки подшипников из ковкого чугуна или чугуна с шаровидным графитом.

Выпускные коллекторы подвергаются воздействию горячих агрессивных выхлопных газов и в процессе работы подвержены окислению, термическим деформациям, а иногда — растрескиванию. Во многих случаях серый чугун является экономичным и достаточно долговечным материалом для этих деталей. Учитывая, что коллекторы имеют тонкие стенки (3-7 мм), их отливают из чугунов марки СЧ15, СЧ20, которые для повышения жаростойкости легируют небольшими добавками хрома и никеля. Для термически нагруженных коллекторов применяют ковкий чугун, чугун с шаровидным графитом, а иногда — аустенитный чугун с шаровидным графитом, имеющим высокую термостойкость и стойкость против окисления.

В станкостроении серый чугун применяют для широкой номенклатуры литых деталей с массой от 0,1 кг до 100 тонн с толщиной стенок от 4 до 200 мм, работающих в самых разнообразных условиях. Классификация станкостроительных литых деталей из серого чугуна с учетом этого разнообразия конструкций и условий работы осуществляется в соответствии с ОСТ 2 МТ 21-2-83.

При выборе марки чугуна конструктор в зависимости от класса, группы детали и приведенной толщины стенки отливки определяет необходимый минимальный уровень твердости и микроструктуры.

С учетом специфики большинства станкостроительных деталей, работающих преимущественно на жесткость, а не на прочность, предпочтение отдают чугунам, обладающим повышенной твердостью и пониженной пластичностью. Такие чугуны по химическому составу отличаются повышенным (против рекомендаций ГОСТ 1412-85) содержанием кремния и марганца при пониженном содержании углерода. Если невозможно получить необходимый уровень твердости чугуна, в направляющих применяют легирование, формовку с холодильниками и др.

Отливки из серого чугуна весьма широко и успешно используются для определенной номенклатуры деталей сменного металлургического оборудования: сорто- и листопрокатные валки, всевозможные изложницы для разливки слитков, шлаковые чаши и т.п.

Область применения чугуна СЧ 20

— Детали, работающие при среднем напряжении и на износ при малых (до 5 кгс/см2) удельных давлениях: столы, салазки, шкивы, кронштейны, детали текстильных, печатных и сельскохозяйственных машин.

Назначение чугуна СЧ 20

Чугун СЧ20 предназначен: 1. для изготовления отливок картеров, крышек, блоков цилиндров, тормозных барабанов, головок и гильз цилиндров и других деталей автомобиле- и тракторостроения; 2. для станин, станков, разметочных плит, гидроцилиндров, клапанов, оснований станков, салазок, столов в станкостроении; 3. для выхлопных труб, маховиков, фундаментальных рам картеров, крышек рабочих цилиндров, блоков и других ответственных деталей дизелестроения; 4. для зубчатых колес, шестерней, шкивов, рам редукторов, муфт сцепления, паровых цилиндров и других средненагруженных деталей химического машиностроения; 5. для деталей работающих при сжатии (башмаков, колонн) в строительстве; 6. для различных труб и радиаторов отопления; ней; 7. для отливок деталей горно-металлургического оборудования.

Преимущество чугуна СЧ 20

— чугун СЧ 20 сравнительно дешевый конструкционный материал. Он получил широкое распространение практически во всех отраслях машиностроения благодаря ценным литейным и технологическим свойствам.

Жидкий чугун выпускают в ковши, откуда его выливают в формы или миксеры (сборники-смесители, где сплав сохраняется некоторое время в жидком состоянии). Полученные в печах чугуны разделяют на литейные и передельные. Литейные чугуны применяют для производства чугунных отливок, передельные — для производства стали. Для отливки изделий чугунплавят в вагранках, пламенных и электрических печах. Расплавленный при температуре 1380—1420° С жидкий чугун выпускают через летку в футерованные огнеупором литейные ковши для разливки чугуна по формам, изготовляемым из формовочного песка со связками. В последние годы применяют прогрессивные способы литья чугуна: под давлением, центробежным способом в оболочковые формы. Залитый в форму чугун находится в ней до момента полного перехода в твердое состояние, вначале расширяясь, а впоследствии давая усадку около 1 %. Отливку под давлением производят на специальных установках, состоящих из котла с расплавленным металлом, разъемных форм, механизма давления и раскрытия форм.

Центробежный способ литья основан на принципе действия центробежных сил на металл, залитый во вращающуюся форму. Таким способом можно отливать различные изделия — трубы, кольца, втулки, сплошные и биметаллические.
#ПечнойМир #Чугун #СЧ20

характеристики и расшифовка, применение и свойства стали

Стали
Стандарты

Всего сталей

js_elem_334381″>

	Страна	Стандарт	Описание
	Россия	ГОСТ 1412-85	Чугун с пластинчатым графитом для отливок. Марки
	Россия	ГОСТ 5525-88	Части соединительные чугунные, изготовленные литьем в песчаные формы для трубопроводов. Технические условия

Механические свойства стали СЧ20

Свойства по стандарту ГОСТ 1412-85

Сортамент	Толщина стенки, мм	Временное сопротивление разрыву, σ_в, МПа	Твердость, НВ	Модуль Юнга, ГПа	Линейная усадка,%	Удельная теплоемкость, Дж/кг·К	Коэффициент линейного расширения, 10⁶/°С	Теплопроводность, Вт/м·К
Чугун	4	> 270	< 255	85 — 110	1,2	480	9,5	54
Чугун	8	> 220	< 240	85 — 110	1,2	480	9,5	54
Чугун	15	> 200	< 230	85 — 110	1,2	480	9,5	54
Чугун	30	> 160	< 216	85 — 110	1,2	480	9,5	54
Чугун	50	> 140	< 170	85 — 110	1,2	480	9,5	54
Чугун	80	> 130	< 163	85 — 110	1,2	480	9,5	54
Чугун	150	> 120	< 143	85 — 110	1,2	480	9,5	54

Свойства по стандарту ГОСТ 5525-88

Сортамент	Временное сопротивление разрыву, σ_в, МПа	Твердость, НВ
Части соединительные	> 140	< 250

Физические свойства СЧ20

Температура, °С	Модуль упругости, Е 10^-5, МПа	Коэффициент температурного расширения, a 10⁶, 1/°C	Коэффициент теплопроводности, I, Вт/м·°С	Удельная теплоемкость, С, Дж/кг·°С
20	1,0	—	54	—
100	—	9,5	—	480

Свойства по стандарту ГОСТ 5525-88

Плотность, г/см³: 7,10*
* Типичное значение свойства для низкоуглеродистой и низколегированной стали. Эта величина не предусмотрена стандартами, она носит ориентировочный характер и не может быть использована с целью проектирования.

Отмена Удалить

Выбрать тариф

Подтверждение удаления

Отмена Удалить

Выбор региона будет сброшен

Отмена

Оставить заявку

Название

Отмена

К сожалению, данная функция доступна только на платном тарифе

Выбрать тариф

СЧ20

СЧ20 Челябинск

Марка :	СЧ20
Классификация :	Чугун серый
Применение:	для изготовления отливок
Зарубежные аналоги:	Известны

Химический состав в % материала СЧ20 ГОСТ 1412- 85

C	Si	Mn	S	P
3. 3- 3.5	1.4- 2.4	0.7- 1	до 0.15	до 0.2

Литейно-технологические свойства материала СЧ20 .
Линейная усадка : 1.2 %

Механические свойства при Т=20^oС материала СЧ20 .
Сортамент Размер Напр. s_в s_T d₅ y KCU Термообр.
— мм — МПа МПа % % кДж / м² —
Отливки, ГОСТ 1412-85 200

Твердость СЧ20 , ГОСТ 1412-85 HB 10^-1 = 143-255 МПа

Физические свойства материала СЧ20 .
T E 10^{— 5} a 10⁶ l r C R 10⁹
Град МПа 1/Град Вт/(м·град) кг/м³ Дж/(кг·град) Ом·м
20 1 54 7100
100 9.5 480

Зарубежные аналоги материала СЧ20Внимание! Указаны как точные, так и ближайшие аналоги.
США Германия Япония Франция Англия Евросоюз Италия Бельгия Испания Китай Швеция Болгария Венгрия Польша Румыния Чехия Австрия Австралия Inter Индия Голландия Тайвань Люксембург COPANT
— DIN,WNr JIS AFNOR BS EN UNI NBN UNE GB SS BDS MSZ PN STAS CSN ONORM AS ISO IS NEN — — COPANT
A48-30B
Class30B
No. 30
FGL200
Ft20
Ft20D
200
220
EN-GJL-200
EN-JL1030
FG20
0120-00
O120
Z120
ZI200
422420
GG20
GG200

Обозначения:
Механические свойства :
s_в -Предел кратковременной прочности , [МПа]
s_T -Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d₅ -Относительное удлинение при разрыве , [ % ]
y -Относительное сужение , [ % ]
KCU -Ударная вязкость , [ кДж / м²]
HB -Твердость по Бринеллю , [МПа]

Физические свойства :
T -Температура, при которой получены данные свойства , [Град]
E -Модуль упругости первого рода , [МПа]
a -Коэффициент температурного (линейного) расширения (диапазон 20^o-T ) , [1/Град]
l -Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r -Плотность материала , [кг/м³]
C -Удельная теплоемкость материала (диапазон 20^o-T ), [Дж/(кг·град)]
R -Удельное электросопротивление, [Ом·м]

СЧ20-Чугун серый
СЧ20-химический состав, механические, физические и технологические свойства, плотность, твердость, применение

Доступный металлопрокат

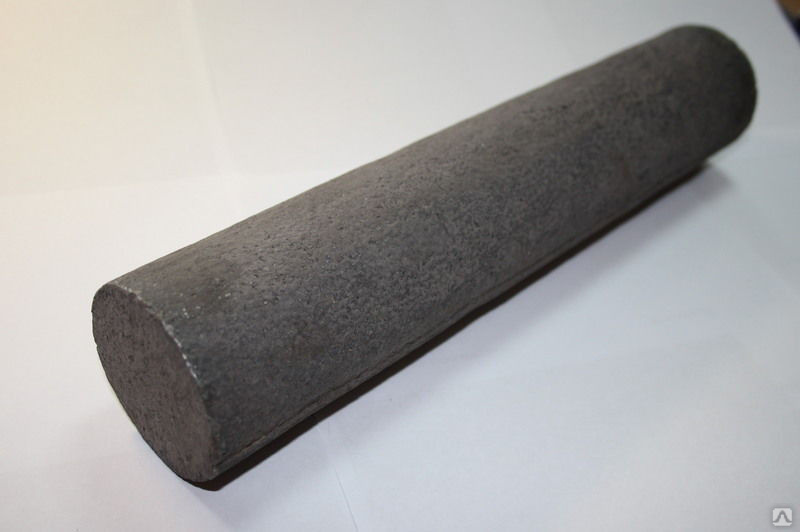

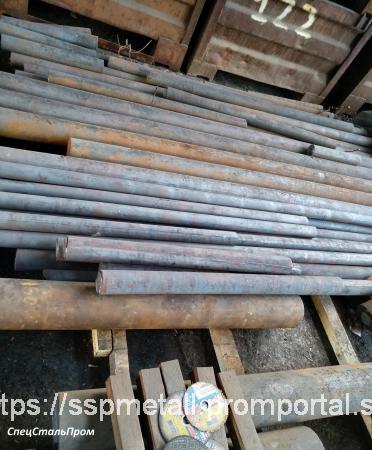

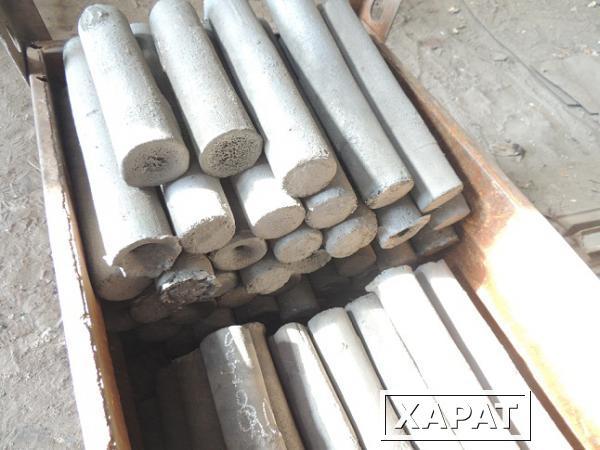

Чушка чугунная Круг чугунный
