Сцепка к мотоблоку своими руками, чертежи, размеры, фото

Оглавление:

Одним из важных составляющих узлов, которое обеспечивает надежное соединение прицепного оборудования с мотоблоком, является сцепка. Бывают различные виды узла сцепки. Однако самым часто используемым является П-образный узел сцепки мотоблока. Этот узел изготавливается, как промышленным путем, так и самостоятельно. Если изготавливается сцепка к мотоблоку своими руками, она должна быть крепкой, чтобы суметь выдержать большие нагрузки.

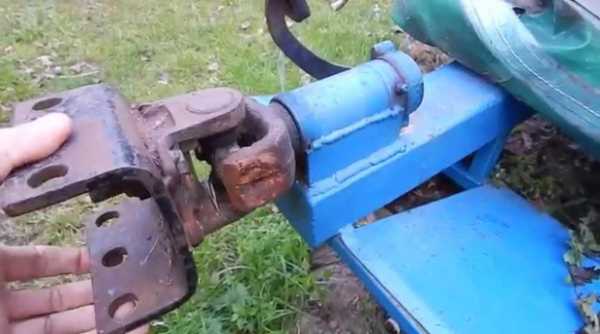

Сцепка к мотоблоку своими руками

П-образное крепление лежит в основе сцепки для мотоблока, поэтому, чтобы ее изготовить прекрасно подойдет швеллер подходящей толщины и размера. Это крепление располагается под рулем мотоблока.

При изготовлении крепления сцепки своими руками, нужно просверлить несколько отверстий, чтобы закрепить в них кронштейн и крепежный штырь. Поэтому отверстия должны быть нужного диаметра. Штырь также нужно изготовить из высокопрочной стали.

Чтобы присоединить дополнительные приспособления к мотоблоку нужен будет кронштейн. Длинный конец кронштейна должен быть расположен либо вниз, либо вверх, чтобы не было помех у подсоединенного оборудования. При этом конец кронштейна не должен касаться поверхности почвы, которую обрабатываем.

При изготовлении самодельного узла сцепки, мы использовали стандартный образец. Зачастую к мотоблоку применяют дополнительные приспособления, с нестандартными видами сцепки. Чтобы подсоединить их к мотоблоку, нужно, либо приобрести специальный переходник, либо изготовить переходник своими руками. Как правило это П-образные кронштейны.

Чертежи сцепки мотоблока

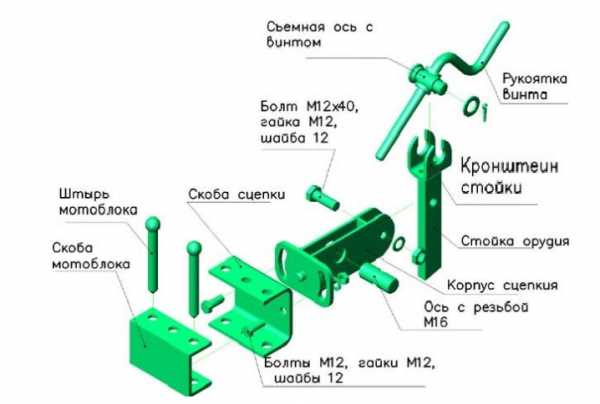

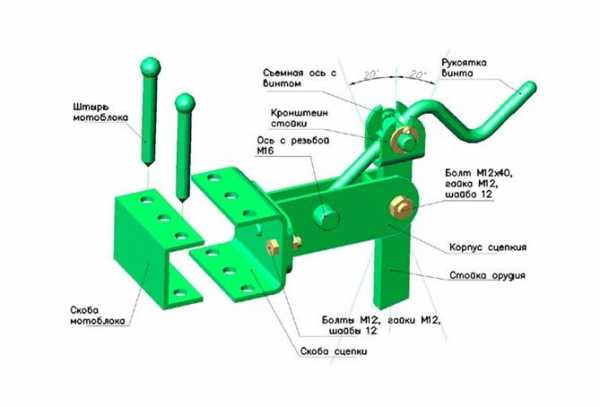

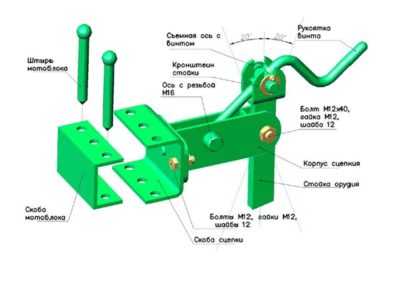

Рассмотрим чертеж универсальной сцепки, к следующим типам мотоблоков: «Pubert Quatro», «Honda», «АГРО», «ОКА», «КАСКАД», «МБ-90», «НЕВА», «ФАВОРИТ», «САЛЮТ».


Предназначение сцепки универсальной в соединении с мотоблоком навесного оборудования: выкапывателя, плуга, окучника одно- и двухрядного и др.

Установление сцепки на мотоблок

Скоба сцепки устанавливается на скобу мотоблока, и крепится штырями. Желательно произвести фиксацию скобы сцепки распорными болтами М12х60, враспор к раме мотоблока.

Установление орудия на сцепку

На кронштейн стойки орудия нужно установить съемную ось сцепки.
В отверстие корпуса сцепки нужно вставить ось с резьбой М16 и накрутить в эту резьбу винт.
Нужно совместить отверстия под болтМ16х40 на стойке орудия и на корпусе сцепки. После чего это соединение закрепляется гайкой М12 и болтом М12х40.

Рекомендации при работе

Навесные орудия настраиваются и регулируются индивидуально, в зависимости от вида почвы, и мощности мотоблока. Специальная конструкция сцепки может регулироваться в разных диапазонах. Используя начальные настройки, нужно установить радиусные пазы сцепки на ноль поперечный угол захвата, и зафиксировать гайкой М12 и болтом М12. Также установить минимальным продольный угол захвата. Первый 3-5 метров движения внимательно наблюдайте, как работает мотоблок с орудием.

Если нужно углубить или поднять орудие, остановите движение мотоблока, и вращением рукоятки винта отрегулируйте орудие. После чего можно продолжить движение и оценить, как работает мотоблок с орудием. Также, если потребуется отрегулировать поперечный угол захвата, нужно ослабить гайки М12 и болты М12.

Потом откорректировать угол в необходимом направлении, и затянуть гайки с болтами. До начала работы, все резьбовые соединения, нужно крепко затянуть. После того, как работы на почве закончились, ежедневно нужно очищать и смазывать резьбовые соединения. Для этого использовать Литол 24.

motoblok-kultivator.com

Самодельная сцепка для мотоблока своими руками: чертежи, размеры

В практической деятельности владелец мотоблока сталкивается с ограниченными возможностями, которыми обладает штатный комплект поставки. Правильно сделанная своими руками сцепка позволит не только сэкономить на покупке заводского образца, но и получить расширенные возможности по эффективному использованию имеющегося навесного оборудования.

Как самому сделать сцепку для мотоблока

При работе приспособление будет подвергаться большой нагрузке, поэтому следует придерживаться рекомендуемых размерных и прочностных характеристик всех элементов сборки. В этом случае будут гарантированы следующие качества сцепки:

  • Обеспечение надежной фиксации с мотоблоком.
  • Крепление к навесному оборудованию.
  • Обеспечение заявленных эксплуатационных качеств техники.
  • Доступная цена.
  • Надежность, долгий срок службы.

Выбирая модель, следует проверить размеры, которые имеет фаркоп мотоблока и навесное оборудование (плуг, прицеп, борона и прочее). Задачей мастера является обеспечить полную совместимость элементов, простоту в эксплуатации и возможность легко настраивать оборудование под конкретную задачу. Главная деталь сцепки представляет собой кронштейн П-образной формы. Через отверстия с одной стороны он с помощью штырей крепится к мотоблоку, с другой стороны на корпус приспособления фиксируется стойка необходимого навесного оборудования.

Необходимые инструменты и материалы

Человек, занимающийся хозяйственной деятельностью на земле, обычно имеет достаточный набор оборудования для изготовления сцепки. Для работы понадобятся следующие инструменты:

  • Болгарка.
  • Дрель, сверлильный станок.
  • Измерительный инструмент: линейка, рулетка, угольник.
  • Сварочный аппарат.
  • Набор ключей.



Прочитайте про другие самодельные приспособления к мотоблоку.

Про навеску для мотоблока Нева можете найти в статье.



Важно точно подобрать сверла по диаметру шпилек и болтов. Отсутствие люфта продлит срок службы навесного оборудования. Корпус можно вырезать из металлического листа или использовать подходящий по размерам швеллер.

Предпочтение следует отдать сцепке с механизмом регулировки. В этом случае использовать можно навесное оборудование разного класса, от разных производителей, достигая максимальной эффективности в работе.

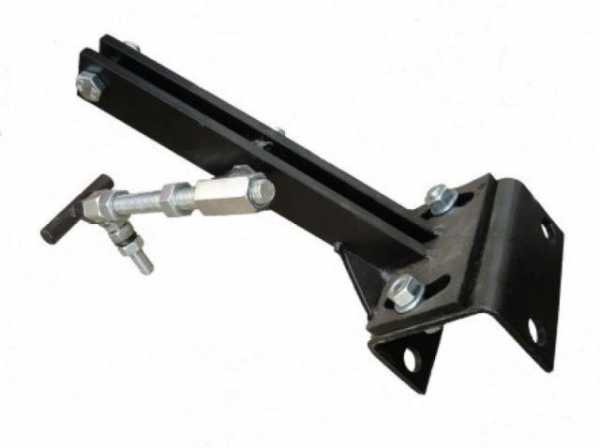

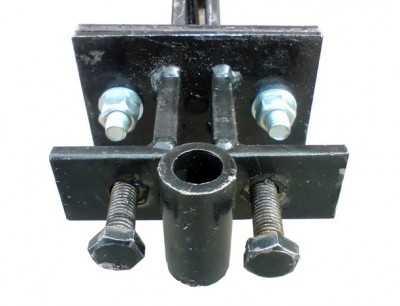

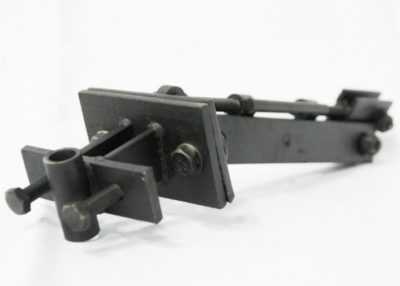

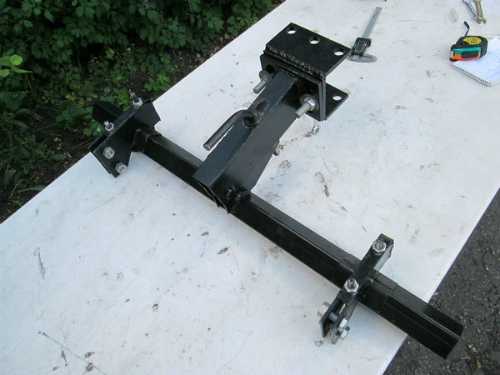

На фото ниже универсальная сцепка с резьбовым механизмом регулировки. Простое, но эффективное приспособление, которое нетрудно сделать своими руками:

Работа дрелью по металлу будет легче и производительнее, если при сверлении сделать предварительное отверстие меньшего диаметра. Например, сначала используется сверло 5 мм, а затем 12-16 мм под размер болта.

Изготовление универсального соединения

Производить работу нужно на ровной поверхности. Подойдет стол нужного размера или верстак. Порядок работы следующий:

  • Разметка. Согласно чертежу обозначаются контуры и габариты элементов.
  • Сверление. Операцию производят дрелью или на станке. Точность отверстий проверяется штангенциркулем, а также шпилькой или болтом, вставляя их в посадочное место. Исключается как люфт, так и заклинивание деталей. Для облегчения работы и во избежание травм отверстия обрабатываются зенковкой.
  • Сварка. Предпочтительнее использовать электросварку. Металл прогревается только в месте соединения и критически не теряет своих свойств. Если подходящего швеллера не нашлось, то изготовляется конструкция из листовой стали необходимого качества.
  • Сборка. Кронштейн крепится к швеллеру болтами. Если предусмотрен регулировочный механизм, то он также фиксируется на конструкцию.

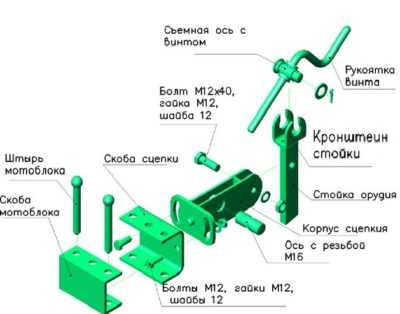

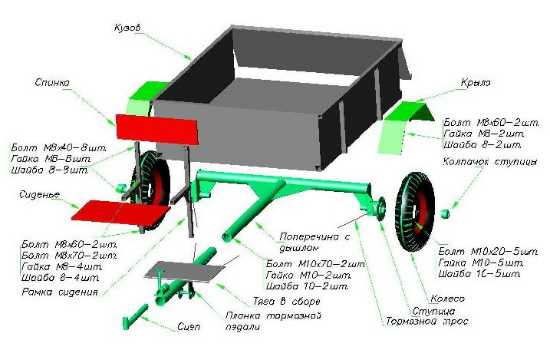

Чертежи сцепок разного вида

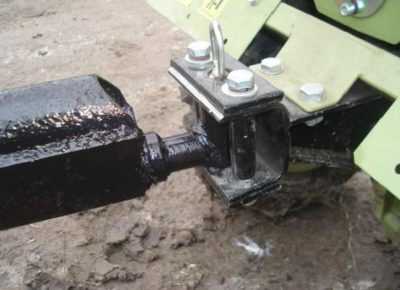

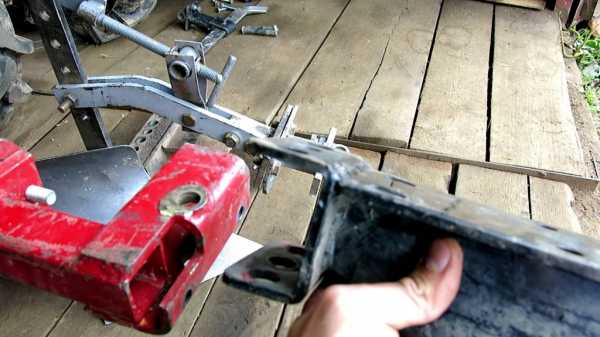

Установка на мотоблок навесного оборудования с помощью сцепки

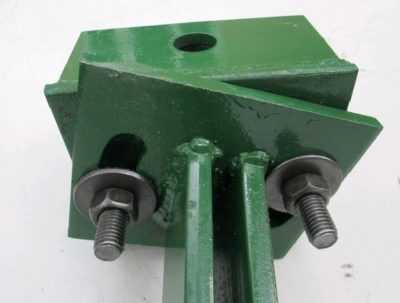

Присоединение навесного оборудования сводится к простой операции по совмещению отверстий и фиксации элементов конструкции штырями и болтами. В процессе работы положение сцепки может регулироваться с помощью болтов в радиусных отверстиях. В первую очередь затягиваются резьбовые соединения сцепного устройства с фаркопом мотоблока. Затем устанавливается навеска.

Окончательную настройку производят перед работой. Ослабив регулировочные болты, находят оптимальное положение навесного оборудования и затягивают с помощью ключей гайки. В процессе обработки земли иногда возникает необходимость сделать два и более прохода по участку с различной настройкой навески. Сцепка, сделанная своими руками, позволяет оптимизировать работу по всем показателям. Экономится время, снижается трудоемкость, повышается производительность.

Сцепка, покрытая краской для металла или антикоррозийным покрытием, прослужит существенно дольше.
