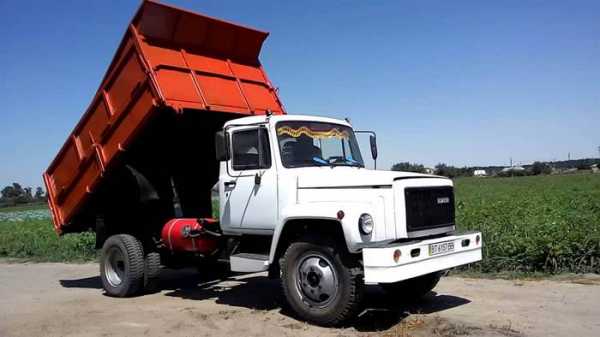

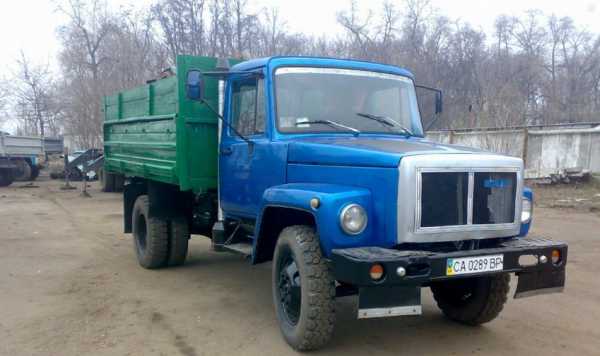

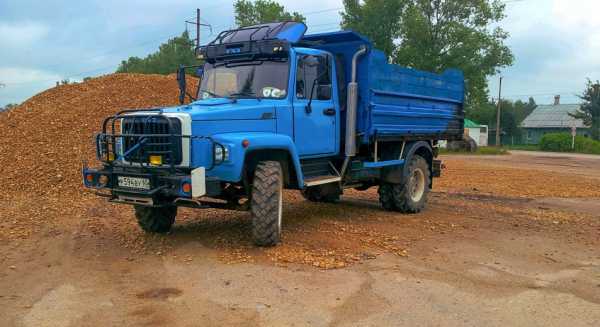

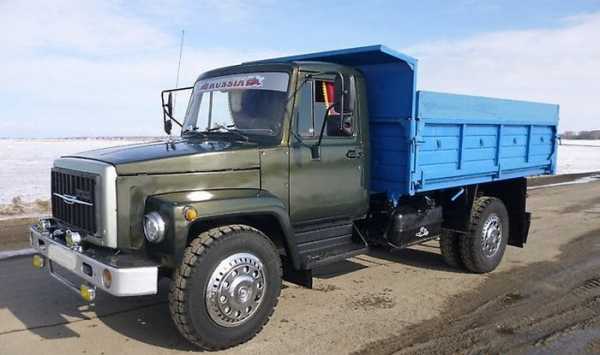

Самосвал ГАЗ-3307: технические характеристики, габаритные размеры, цена

Самосвал ГАЗ-3307 принадлежит к четвертому семейству среднетоннажных автомобилей Горьковского завода. Бортовой ГАЗ-3307 выпускался с 1989 года. В 1994 году он был заменен на ГАЗ-3309 с дизельным двигателем. Автомобиль стал первым представителем четвертого поколения грузовой техники изготовителя.

Самосвал ГАЗ-3307: история

Руководство Горьковского завода осознало необходимость перемен в устройстве техники в 80-х годах. С этого времени началась разработка автомобилей, преимущественно унифицированных с моделями третьего поколения, но более производительных и мощных. Благодаря фактической передаче основных узлов от одного поколения техники к другому, удалось снизить стоимость ремонта, запасных частей и межсервисного обслуживания машин.

Отвечая требованиям времени, ГАЗ-3307 предложил пользователю просторную двухместную кабину с вентиляцией и отоплением. В конце 1989 года было налажено серийное производство модели 3307 с заводским двигателем ЗМЗ и колесной формулой 4х2. Машина обладала грузоподъемностью 4,5 тонны и была предназначена для движения по дорогам с твердым покрытием.

Самосвал ГАЗ-3307: технические характеристики

По мнению экспертов и пользователей, автомобили модели ГАЗ-3307 имеют немало недостатков. Конструкция подвески делает движение по плохим дорогам практически невозможным. Сальник коленвала подвержен протеканию, а мотор не может похвалиться экономичностью. Тем не менее, для своего времени ГАЗ-3307 стал приемлемой разработкой, что позволило технике удерживать позиции в течение нескольких лет. Позднее, в 2008 году, машина снова была выпущена с конвейера.

Двигатель 2008-го года

Автомобили новой линейки четвертого поколения ГАЗ получили карбюраторные моторы ЗМЗ-5321.10. Восьмицилиндровый четырехтактный бензиновый двигатель отличался V-образным расположением цилиндров, что позволило добиться высокой выходной мощности. Агрегат охлаждался жидкостной системой и оснащался дополнительной системой рециркуляции отработанных газов. Алюминиевый блок и головка блока цилиндров дополнялись клапанным механизмом OHV. Двигатель принадлежал к третьему экологическому классу.

При максимальной частоте вращения коленвала 3200-3400 об/мин силовой агрегат выдавал 124 л.с./91,2 кВт мощности. Максимальный крутящий момент колебался в пределах 3000-3400 Нм. Почти пятилитровый мотор потреблял 240 г/л.с.*ч топлива. Допускалось использование бензина марок АИ-76 и АИ-80. При условии дополнительной регулировки двигатель мог работать на топливе с 92 октановым числом.

Прочие характеристики

В дополнение к силовому агрегату на ГАЗ-3307 использовалась механическая пятиступенчатая коробка передач синхронизированного типа. Передняя и задняя подвеска имели рессорную конструкцию. На передней оси устанавливались гидравлические амортизаторы.

Рабочая двухконтурная тормозная система снабжалась гидравлическим приводом для облегчения торможения. На передней и задней оси использовались барабанные тормозные механизмы. Автомобиль мог развивать скорость до 90 км/ч максимум, причем предел от 0 до 80 км/ч он преодолевал за 64 секунды. С учетом всех характеристик машина могла преодолевать подъем до 25 градусов. Установка гидроусилителя руля не предусматривалась.

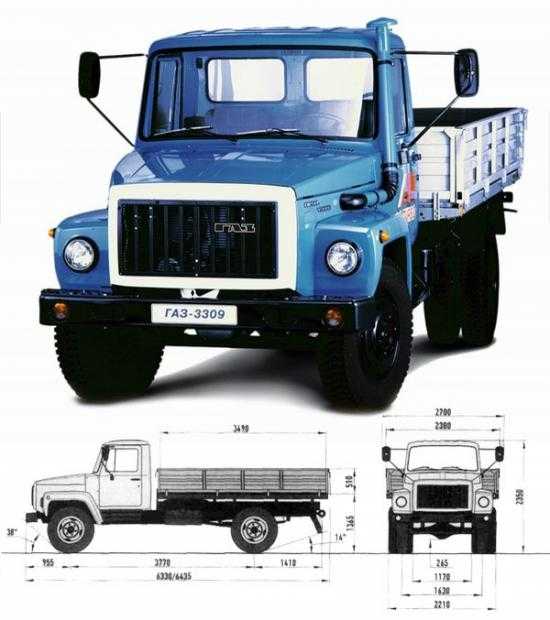

Габаритные размеры

  • длина — 6330 мм;
  • ширина — 2330 мм;
  • высота по крыше кабины — 2350 мм;
  • колесная база — 3770 мм;
  • дорожный просвет — 347 мм под балкой передней оси/265 мм под задним мостом;
  • колея передних колес — 1700 мм;
  • колея задних колес — 1560 мм;
  • длина грузовой платформы — 3490 мм;
  • ширина грузовой платформы — 2170 мм;
  • высота грузовой платформы — 510 мм;
  • грузоподъемность — 4,5 тонны;
  • снаряженная масса — 3200 кг;
  • полная масса — 7850 кг.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

spectehnika-info.ru

Технические характеристики автомобиля газ 3307

На данной странице остановим внимание на технических характеристиках грузового авто ГАЗ 3307.

Данный автомобиль относится к бортовым автомобилям. Ведущими колесами являются задние. Весит ГАЗ 3307 немного, немало 3750 кг. Но грузоподъемность его поменьше – 4.5 тонн. Зато он может развивать скорость до 90 км/ч, при максимальной мощности двигателя в 120 л.с.

Вернуться к оглавлению

Полные технические характеристики авто

Габаритные размеры автомобиля
Длина, мм6330
Ширина, мм2330
Высота по кабине, мм2350
Колесная база, мм3770
Дорожный просвет под балкой передней оси / задним мостом, мм347 / 265
Колея передних/задних колес, мм1700 / 1560
Габаритные размеры грузовой платформы
Длина, мм3490
Ширина, мм2170
Высота, мм510

Технические характеристики

Грузоподъемность, кг4500
Масса автомобиля, кг
Снаряжённая3200
Полная7850
Коробка передачмеханическая пятиступенчатая синхронизированная
Подвеска колёс
ПередняяЗависимая, рессорная, с гидравлическими амортизаторами
ЗадняяЗависимая, рессорная
Тормоза
Рабочая тормозная системадвухконтурная, с гидравлическим приводом
ПередниеБарабанные
ЗадниеБарабанные
Рулевое управление
Типвинт — шариковая гайка
Колеса
Диски, размерность152Б-508
Шины, размерность8,25R20

Двигатель

ЗМЗ-511.10V-8х90°, 4-х тактный карбюраторный двигатель с жидкостным охлаждением
Рабочий объём, л4,25
Степень сжатия7,6
Мощность, л.с. (кВт) / об/мин119 (87,5) / 3200
Максимальный крутящий момент, кГс*м (Н*м) / об/мин28 (274,7) / 2250
ТопливоА-76

Эксплуатационные показатели

Максимальная скорость, км/ч90
Время разгона до 80 км/ч, с
64
Расход топлива, л/100 км (по ГОСТ 20306-90)
при 60 км/ч19,6
при 80 км/ч26,4
Максимальный подъем, преодолеваемый автомобилем, %, не менее25
Емкость топливного бака, л105



Вернуться к оглавлению

Коробка передач

Коробка передач грузового авто ГАЗ 3307 4-х ступенчатая, подвески и передняя и задняя являются зависимыми. Вас также может удивить вместительность топливного бака, которая достигает 105 литров, а бензин в него можно заливать, начиная с А76. Что касается комфорта, то кабина газ 3307 достаточно просторная, рассчитана на 2-х человек, включая водителя. В ней практически не слышен шум мотора, и хорошо просматривается дорога.

Вернуться к оглавлению

Тормозная система

Рабочая тормозная система грузового ГАЗ 3307 оснащена гидроприводом, а в качестве тормозов используется барабанный механизм. Этот автомобиль имеет два тормозных контура, один из которых, может служить запасным тормозом.

Вернуться к оглавлению

Рулевое управление

В рулевом управлении используется червячный механизм, который имеет глобоидальный червяк с трехгребневым роликом. Электрооборудование поддерживает свою работу на напряжении в 12 вольт.

Вернуться к оглавлению

Охлаждение и нагревание

Теперь перейдем к жидкостям, которые рекомендуется использовать на авто ГАЗ 3307. В качестве охлаждающей жидкости можно использовать тосол — А40, смешанный с водой, либо чистый тосол – А65. Забыли добавить, что автомобиль еще оснащен подогревателем, так что вам будет в нем тепло и уютно даже в лютый мороз.

Вернуться к оглавлению

Какие использовать моторные масла и жидкости

Для системы смазки рекомендуется использовать всесезонное масло М-8В или М-6/10В. Но если вы работаете в суровых морозных условиях, то вам понадобится масло АСЗп-6. Для коробки передач лучше использовать всесезонное масло ТАП-15в, от минус 25, до -минус 30, используйте ТСп-10, а если температура и того ниже, то заливайте ТСп-15К с небольшим добавлением дизельного топлива для дизельного газ 3307. Эти же масла можно применять и для рулевого механизма. В картер главной передачи следует заливать всесезонное масло ТСп-14гип, при очень сильных морозах – ТСз-9гип.  Для амортизаторов вам потребуется жидкость АЖ-12Т, или веретенное масло. В качестве тормозной жидкости используйте «Томь».

Конечно, все эти данные берутся из рекомендаций завода-изготовителя, и при необходимости вы можете использовать современные масла или жидкости. Но при этом не забудьте проконсультироваться со специалистами.

avtomobilgaz.ru

технические характеристики (ТТХ), грузоподъёмность автомобиля, расход топлива на 10 км, масса, размеры

Грузовой автомобиль ГАЗ-3307 был создан как компромиссный вариант замены стремительно устаревавших машин модели 53. От старого грузовика были унаследованы трансмиссия, тяжелое рулевое управление без гидравлического усилителя, мосты и подвески. Применение старых агрегатов позволяло быстрее освоить автомобиль в хозяйствах и упрощало техническое обслуживание.

Несмотря на архаичность конструкции, грузовик продержался в производстве до 2009 года, да и сейчас Горьковский завод выпускает машину «Земляк», мало отличающуюся по конструкции. Причинами долгой жизни стала надежность и ремонтопригодность конструкции, которые позволяют эксплуатировать ГАЗ-3307 в различных условиях.

Содержание статьи

История создания

Вскоре после создания третьего поколения грузовых автомобилей ГАЗ (модели 52 и 53), стартовали работы по разработке перспективных моделей. Первые проработки появились во второй половине 60-х годов и представляли собой модернизированный вариант существующей машины. В 1972 году появились первые ходовые прототипы грузовых автомобилей ГАЗ-53-11.

В это же время ЗИЛ начал работу над будущим ЗиЛ-4331, который внешне отличался от машин старого поколения. Поскольку между заводами ГАЗ и ЗИЛ постоянно шло соперничество, то Горьковский завод был вынужден начать разработку новой кабины. Дополнительным стимулом к созданию стало знакомство с немецкими грузовиками Магирус Дойц, которые стали поставляться в СССР.

Проект будущего грузовика ГАЗ-3307 получил обозначение 4301.

Особенностью модели 4301 стал двигатель – 6-цилиндровый дизель ГАЗ-542, развивавший до 125 сил. Бензиновый вариант под обозначением ГАЗ-3307 прошел цикл испытаний к концу 1986 года, а уже в 1989 году началось серийное производство. Технические характеристики ГАЗ-3307 при том же силовом агрегате оказались выше, чем у предшественника.

Старая модель была постепенно вытеснена к 1993 году. Дизельный ГАЗ-4301 внешне мало отличался от бензинового собрата, но имел ряд отличий. Выпуск был прекращен в 1995 году после сборки чуть более 28 тыс. машин.

Грузовик ГАЗ-3307 продержался в производстве до 2009 года, мелкие партии машин выпускали еще несколько лет (примерно по 500 грузовиков в год). Причиной снятия с производства стало расширение выпуска машин, оснащенных экономичными и мощными дизельными двигателями. Последние бензиновые ГАЗ-3307 соответствовали нормам токсичности Евро-3.

Описание конструкции

В основе грузового автомобиля ГАЗ-3307 лежит рама, состоящая из двух штампованных лонжеронов и поперечин. Детали соединены между собой заклепками. На передней части рамы установлен двигатель, оснащенный двумя передними и двумя задними опорами.

Грузовик оснащен передним буксирным приспособлением, состоящим из шкворней, вставленных в отверстия буксировочных вилок.

Фиксация шкворней пружинная. На задней поперечине рамы смонтирован буксировочный крюк.

Мосты грузовика ГАЗ-3307 крепятся к раме через продольные рессоры, имеющие полуэллиптическую форму. В передней подвеске рессоры дополнены парой телескопических амортизаторов гидравлического типа. Концы рессор заделаны в резиновые опорные подушки.

Задние рессоры дополнены подрессорниками, которые работают при загрузке автомобиля или при движении по неровной дороге. Передний мост грузовика представляет собой кованую балку, на концах которой расположены поворотные кулаки. Соединение балки и кулаков – шкворневое.

Основная масса ГАЗ-3307 сходила с конвейера с колесными дисками типа ГАЗ-53 (с тремя окнами). Но часть машин упрощенной модели 33061 оснащалась дисками от ГАЗ-51 – с шестью окнами.

Кузов и кабина

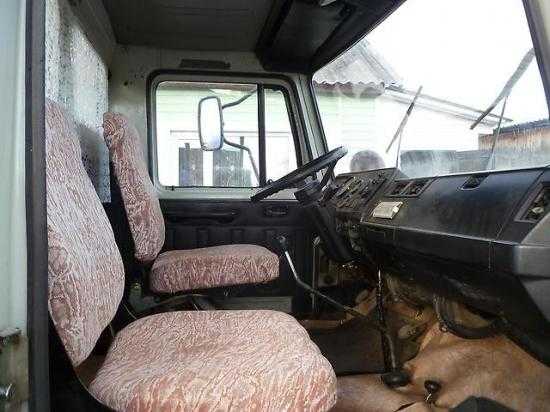

Кабина грузовика ГАЗ-3307 металлическая, оснащена двумя отдельными сидениями. Сидение водителя оснащено амортизирующей подвеской, состоящей из стальной пружины цилиндрической формы и гидравлической стойки. В подвеске установлен регулятор жесткости пружины, позволяющий настраивать сидение в зависимости от веса водителя.

Сидение может регулироваться по высоте и расстоянию от педального узла.

Угол наклона подушки настраивается ступенчато, спинка регулируется бесступенчато. Большое число регулировок улучшило условия работы водителя. Пассажирское место оснащено сидением с откидной конструкцией.

Доступ в кабину ГАЗ-3307 выполняется через две двери. Места водителя и пассажира по заказу оснащались ремнями безопасности. Ветровое панорамное стекло изготовлено из трехслойного триплекса. Дверные стекла состоят из двух частей. Передняя форточка поворотная, основное стекло опускное. Дверные стекла закаленного типа.

На правой задней стойке кабины некоторых грузовиков ГАЗ-3307 имеется решетка, служащая воздухозаборником для автономного подогревателя. Наличие решетки не является гарантией установки подогревателя. В стандартной поставке кабина оснащена жидкостным отопителем, подключенным к системе охлаждения двигателя.

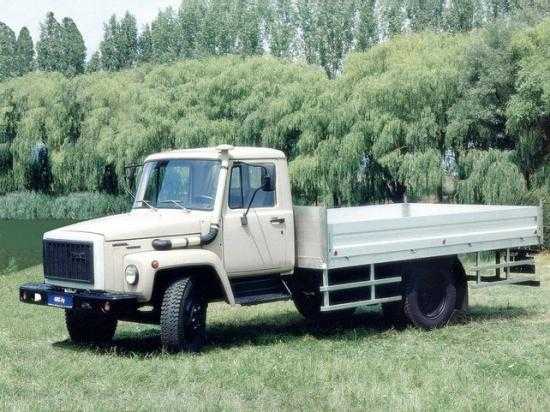

Базовый грузовик ГАЗ-3307 оснащался с завода металлической платформой с габаритными размерами:

  • длина – 3490 мм;
  • ширина – 2170 мм;
  • высота борта – 510 мм.

По данным инструкции и руководства по эксплуатации ГАЗ-3307 на ранних машинах использовалась платформа, оснащенная деревянными бортами, с габаритами:

  • длина – 3740 мм;
  • ширина – 2170 мм;
  • высота борта – 675 мм.

На платформе установлен жестко зафиксированный передний борт. Остальные борта могут откидываться. Борта ранних и поздних машин отличаются по внешнему виду. При эксплуатации многие ГАЗ-3307 оснащались деревянными надставными элементами, увеличивающими высоту борта более чем в два раза.

сельскохозяйственный самосвал ГАЗ-СААЗ-3307

Имелись модификации машины с двойной кабиной. При установке двойных кабин размеры кузова сокращались, но количество мест для сидения увеличивалось.

Двигатель

На грузовой автомобиль ГАЗ-3307 устанавливался бензиновый 125-сильный двигатель ЗМЗ 511.10, позаимствованный у предшественника – грузового ГАЗ-53-12. Мотор имеет два блока цилиндров, по четыре в каждом, установленных V-образно. Двигатель оснащен бесконтактной транзисторной системой зажигания и системой рециркуляции газов.

Мощности двигателя хватает для разгона машины без нагрузки до 90 км/ч.

Для охлаждения используется принудительная жидкостная система, циркуляция осуществляется помпой, с приводом ремнем от коленчатого вала. В состав системы входит термостат, поддерживающий температурный режим и ускоряющий прогрев силового агрегата. Часть ГАЗ-3307 оснащалась предпусковым устройством, упрощающим запуск при низких температурах. В качестве топлива используется бензин из системы питания двигателя.

Горючую смесь подготавливает двухкамерный карбюратор модели К-135МУ. Карбюратор имеет схему с падающим потоком смеси, установлен на верхней плите двигателя. В плите имеются каналы подачи топливной смеси. Каждая камера карбюратора обслуживает свой ряд цилиндров. В карбюраторе установлен ограничитель предельных оборотов пневмоцентробежного типа. Ограничитель настроен на 3200 об/мин.

Изначально двигатель ГАЗ-3307 рассчитывался на применение бензина типа А76, при этом допускалось использование высокооктанового АИ-93 с прибавкой угла опережения зажигания. Завод разрешал применять бензин А-72 с уменьшением угла опережения зажигания. На сегодняшний день моторы эксплуатируются на бензине А92, поскольку топлива с низким октановым числом не производится.

Запас топлива находился в двух баках – основном и резервном. Заправочные объемы – 105 и 60 литров соответственно. На поздних машинах ГАЗ-3307 дополнительный бак не ставится. Основной бак установлен на лонжероне рамы за кабиной со стороны водителя. В основном баке установлен измеритель уровня топлива с аварийным датчиком, включающимся при остатке бензина 12 литров.

С 1992 года небольшими партиями выпускались грузовики ГАЗ-33061, оснащенные нижнеклапанным 6-цилиндровым мотором мощностью 75 л.с. Характерной особенностью машин было использование деревянной платформы, идентичной модели ГАЗ-52-01. Колесная база машины 3770 мм.

Грузоподъемность машины снижена до 2500 кг против 4500 кг у ГАЗ-3307. Существовал проект создания на базе 33061 сельскохозяйственного грузовика с уменьшенной до 3300 мм колесной базой, сниженным снаряженным весом и односкатной ошиновкой заднего моста. Был изготовлен опытный образец, дальнейшего развития машина не получила.

Грузовые автомобили ГАЗ-3307 поздних выпусков оснащены модернизированным карбюраторным двигателем ЗМЗ-5231, развивающим мощность 113 л.с.

Мотор отличается увеличенным на 8 мм ходом поршня, за счет чего рабочий объем вырос с 4250 до 4670 см³. Выхлопная система двигателя оснащена каталитическим нейтрализатором выхлопных газов.

Двигатель оборудован системой ЭСУД, отслеживающей токсичность выхлопа и корректирующей состав смеси. Применение системы позволило немного снизить расход бензина двигателем ГАЗ-3307.

Трансмиссия

На грузовом автомобиле ГАЗ-3307 использовалось сцепление сухого типа, оснащенное одним рабочим диском. В состав сцепления входит демпфер, гасящий вибрации, возникающие при работе. Выключение сцепления производится гидравлическим приводом, действующим от педали. Сцепление передает крутящий момент на первичный вал 4-скоростной коробки, имеющей прямую высшую передачу.

Между выходным валом коробки и задним мостом ГАЗ-3307 расположена карданная передача открытого типа. В состав передачи входят два вала, соединенных между собой карданным шарниром. Из-за большой длины вала в конструкцию введена промежуточная подшипниковая опора, предотвращающая биение вала при высоких оборотах.

Для компенсации изменения расстояния между коробкой и мостом использовано шлицевое соединение частей вала.

Задний мост сохранил гипоидную главную пару. Между ведущими разгруженными полуосями установлен конический дифференциал.

Рулевое управление

Рулевой механизм не получил значительных изменений по сравнению с узлом грузового автомобиля ГАЗ-53-12. На ГАЗ-3307 установлен механический редуктор, состоящий из глобоидального червяка, связанного с рулевым валом. По резьбе червяка движется трехгребневый ролик, оснащенный выходным шлицевым валом.

На шлицы установлена рулевая сошка, на конце которой установлена продольная тяга трубчатого типа. Между колесами установлена поперечная тяга, регулируемая по длине и оснащенная нерегулируемыми шарнирами. Тяга установлена сзади балки.

Рулевая колонка ГАЗ-3307 связана с редуктором карданным валом. Снаружи колонка закрыта пластиковым чехлом. Рулевое колесо двухспицевое, изготовлено из черного пластика.

Тормоза

Грузовой автомобиль ГАЗ-3307 комплектовался барабанными тормозными механизмами на всех колесах. В системе привода установлены два контура, каждый из которых обслуживает свою ось. В состав контура входит отдельный усилитель гидровакуумного типа. Для питания усилителей установлены вакуумные баллоны. Степень разряжения измеряется контрольными датчиками, которые связаны с индикаторной лампой на панели приборов.

При недостаточном значении вакуума контур действует не с полной силой, на панели включается красная предупредительная лампа.

Поздние выпуски грузовика ГАЗ-3307 оснащены антиблокировочной системой.

На задних тормозах ГАЗ-3307 расположены качалки, подводящие колодки к барабанам на стоянке. Привод качалок тросовый, от рычага, установленного в кабине. Зазор между фрикционными накладками и внутренней поверхностью барабана поддерживается автоматическим устройством.

Электрика

ГАЗ-3307 оснащен стандартной электрической системой с рабочим напряжением 12 В. Отрицательный полюс батареи, и минусовые выводы потребителей подключены к кузову и раме грузовика.

Часть грузовиков оснащалась выключателем минусового провода. Источниками тока является батарея 6СТ-75 и генератор со встроенным регулятором. Привод генератора выполняется ремнем, от коленчатого вала двигателя.

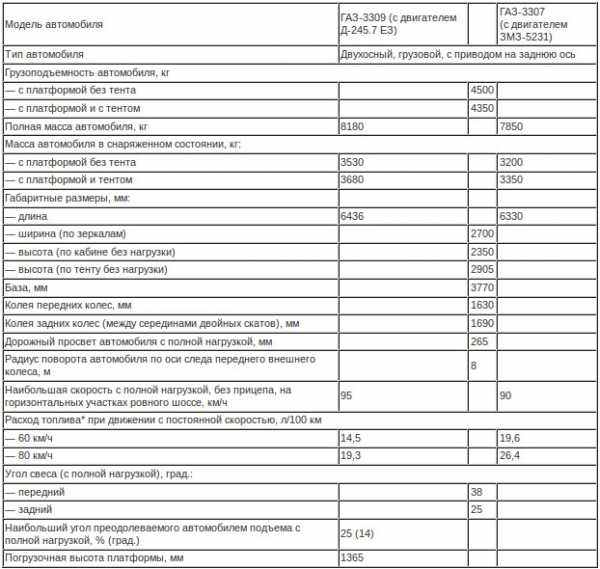

Технические характеристики

Выпускаемые и снятые с производства машины сравним при помощи таблицы

 53-1233073308ЗемлякNext
Длина, мм63956550634764306435
Ширина, мм20202380234023402307
Высота, мм22202350259525202418
Колесная база, мм37003770377037703770
Полная масса, кг77007850645081508700
870090909590110
Расход топлива, л/100 км (бен/диз)2419,6/2022/171618

Автомобиль Next и Земляк – выпускаемые на сегодняшний день модели. Как видно из таблицы ГАЗ-3307 выглядит очень даже неплохо, для своего времени, конечно.

Применение

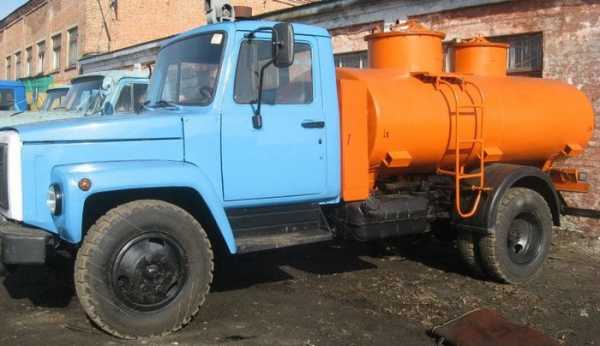

Грузовик ГАЗ-3307 использовался как гражданский автомобиль. На его базе устанавливались цистерны, телескопические подъемники, машины перевозки ремонтных бригад (варианты с одиночной и двойной кабиной). Ограниченное количество грузовиков пошло на создание пожарных автомобилей.

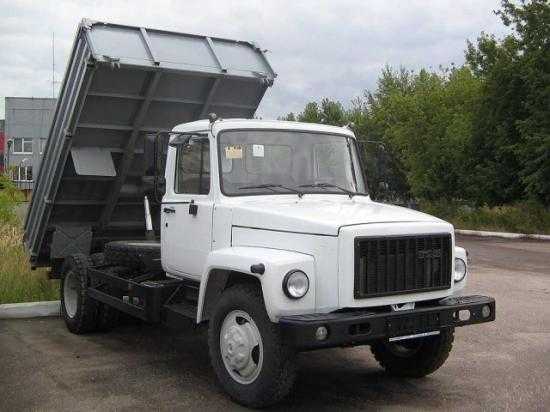

На основе базового грузовика существовал ряд модификаций. Для нужд Саранского автозавода производилось шасси под обозначением ГАЗ-33072. На основе машины выпускались самосвалы с возможностью разгрузки в три или одну сторону.

Отличительной особенностью шасси была установка на картере коробки передач шестеренного масляного насоса, используемого для привода гидравлики самосвального кузова.

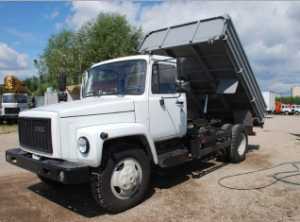

Параметры грузоподъемности автосамосвала завода САЗ не отличались от базовой машины – до 4500 кг.

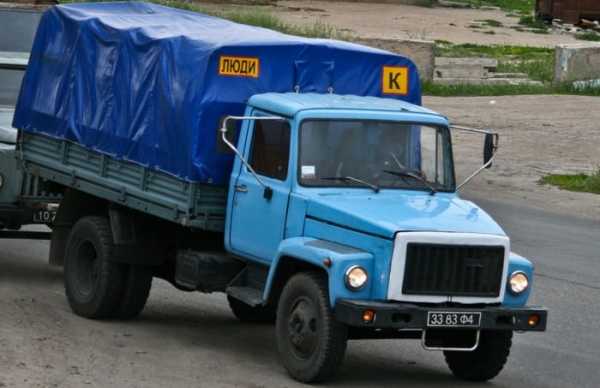

Грузовое такси модели ГАЗ-33073 отличалось компоновкой грузовой платформы, в которой имелись откидные лавки для пассажиров, размещенные вдоль боковых бортов. Борта не имели петель.

Откидывался только задний борт, на полу платформы имелась лестница, облегчавшая доступ на платформу. Сверху кузов закрывался тентом с овальными целлулоидными оконцами по периметру. Сзади тент закрывался откидным клапаном.

Горьковский завод поставлял шасси ГАЗ-33074 для постройки капотных автобусов КАВЗ-3976. Шасси имело удлиненную базу, поставлялось без кабины, но с оперением. На шасси ГАЗ-33075 по отдельному заказу устанавливался двигатель ЗМЗ-513, приспособленный к работе на сжиженном газе. Аналогичный мотор шел на шасси ГАЗ-33076, оснащенный системой питания сжатым газом.

Для армейской эксплуатации был создан ГАЗ-3308, оснащенный системой полного привода, аналогичной ГАЗ-66. Плюсом машины стала капотная компоновка, обеспечивающая увеличенную защиту при подрывах на минах. Армейские грузовики оснащаются бензиновыми и дизельными силовыми агрегатами.

Модернизации

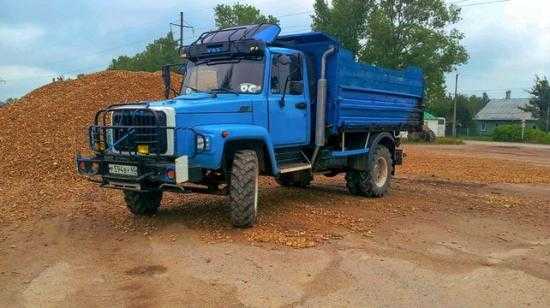

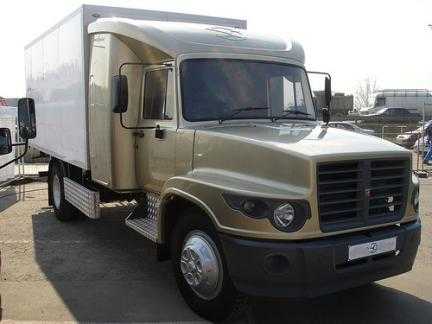

На основе модели 3307 выпускается ГАЗ-33086 «Земляк», оснащенный системой полного привода и 117-сильным дизелем ММЗ Д-245 с турбокомпрессором. На грузовике применяется пятискоростная трансмиссия, а также раздаточная коробка и мосты от ГАЗ-66.

Задний мост имеет двойную ошиновку.

Конструкция ГАЗ-3307 стала базой для создания нового поколения грузовых автомобилей ГАЗ под обозначением Next. Новое поколение оснащено современной кабиной, экономичными двигателями, пятиступенчатой механической трансмиссией. Грузоподъемность машин доходит до 7000 кг.

Видео

warbook.club

ГАЗ-3307 Двигатель Расход топлива Объем бака Размеры Вес Шины Экологический класс

ГАЗ-3307, 4,5-тонный грузовой автомобиль на шасси ГАЗ-53-12. Первый экземпляр был собран на ГАЗе в 1989. Кузов автомобиля представляет собой деревянную платформу с тремя откидными бортами — боковыми и задним. На продольных бортах предусмотрена установка навесных поперечных скамеек, надставных бортов, дуг и тента. Двухместная кабина располагается за двигателем. По сравнению с базовой моделью ГАЗ-53-12 кабина более комфортабельна, улучшена обзорность, а также термо и шумоизоляция.

ГАЗ-3307 - видео езды по бездорожью

Подрессорное главное сиденье регулируется по весу водителя, длине, наклону подушки и спинки. Предлагается множество модификаций ГАЗ-3307: ГАЗ 330701 — для холодного климата; ГАЗ-33073 — грузопассажирское такси; ГАЗ-33075 и ГАЗ-33076 — газобаллонные автомобили, работающие на сжиженном нефтяном газе (пропан-бутане) и сжатом природном газе; ГАЗ-33072 — шасси для самосвалов; ГАЗ-33074 — шасси для автобусов; ГАЗ-3307 — шасси для специализированных автомобилей. На экспорт идут модификации ГАЗ-330706 (для стран с умеренным климатом) и ГАЗ-330707 (для стран с тропическим климатом).

Автомобиль оснащается бензиновым V-образным 8 цилиндровым двигателем мощностью 120 л. с., работающим на бензине А-76. На ГАЗ-3307 устанавливается однодисковое сцепление с периферийными пружинами и гидравлическим приводом; четырехступенчатая коробка передач; дисковые колеса; зависимая передняя подвеска на полуэллиптических рессорах с амортизаторами; задняя подвеска на полуэллиптических рессорах с дополнительными рессорами; тормозная система с барабанными механизмами, двухконтурным гидравлическим приводом (раздельный по осям) и гидровакуумным усилителем.
В 1992 была выпущена партия ГАЗ-3307, укомплектованная японскими дизельными двигателями «Хино» (Hino) мощностью 136 л. с.

Технические характеристики ГАЗ-3307

Двигатель ГАЗ-3307

ЗМЗ-53-1 1, бензин
- Рабочий объем двигателя: 4 250 см3
- Мощность двигателя: 120 л.с. при 3200 об/мин
- Макс. крутящий момент: 285 Н·м при 2000—2500 об/мин

Расход топлива ГАЗ-3307

- при скорости 60 км/ч: 19,6 л. на 100 км
- при скорости 80 км/ч: 26,4 л. на 100 км

Экологический класс ГАЗ-3307

- Евро-2

Максимальная скорость ГАЗ-3307

- 90 км/ч

Коробка передач: 4 МКПП

Габаритные размеры ГАЗ-3307

- Длина: 6550 мм.
- Ширина: 2380 мм
- Высота: 2350 мм.
- Клиренс: 265 мм
- Колёсная база: 3770 мм
- Колея задняя: 1690 мм
- Колея передняя: 1630 мм

Вес ГАЗ-3307

- полная масса: 7850 кг
- снаряженная масса: 3 200 кг

Объём бака ГАЗ-3307

- 105 литров

Грузоподъемность ГАЗ-3307

- 4500 кг

Размер шин ГАЗ-3307

- 8,25R20



Фото ГАЗ-3307

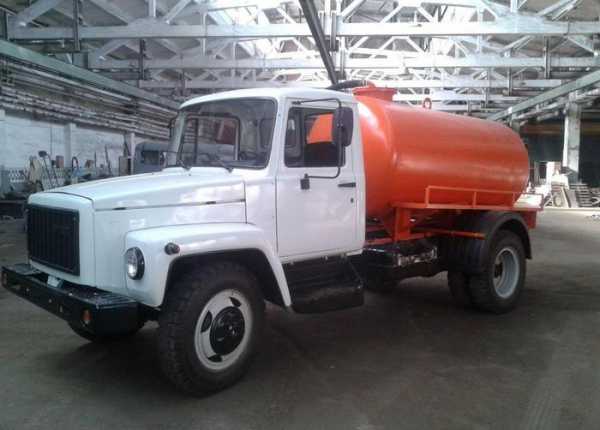

Фото ГАЗ-3307 Ассенизатор / Вакуумная машина

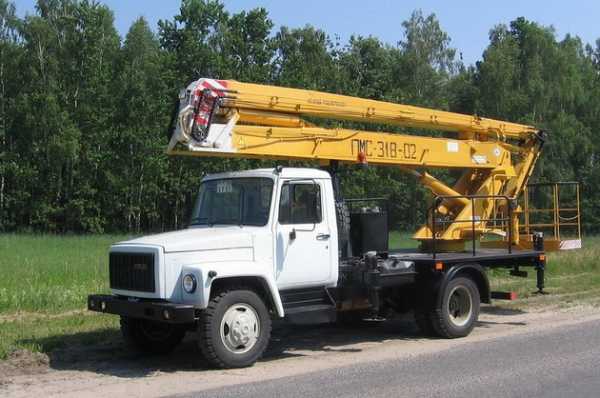

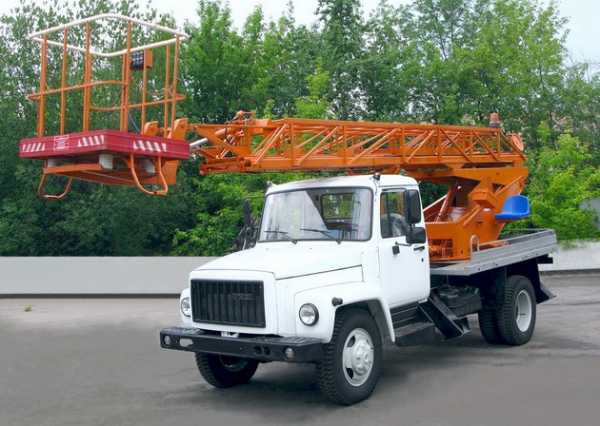

Автовышка ПМС 318-02 на шасси ГАЗ-3307



САЗ-3507-01 - самосвал на шасси ГАЗ-33072



Автовышка ПМС 318-02 на шасси ГАЗ-3307

Похожие материалы

Load More...
Добавить комментарий

mir-automoto.ru

Газ 3307 - технические характеристики — Лада Мастер • Лада Мастер


Тридцать лет — это средний срок конвейерной жизни советского автомобиля. По сравнению с Индией, не так и много. Но и не не так динамично, как, скажем, в той же Польше или Германии. Это касается абсолютно всех, не только коммерческих машин, хотя их в первую очередь.

Лада Мастер рекомендует проводить ремонт автокондиционеров только у профессионалов! Например, на станции технического обслуживания «АвтоРеновация».

Не хотелось бы связывать инертность автопрома с отсутствием изобретательности и технической грамотности в принципе, но стратегические боеголовки и огнестрельное оружие всегда развивались активнее, чем автотракторная отрасль для нужд народного хозяйства. Автомат, почему-то Калашникова, а даже на ГАЗ 51 стоял двигатель от Доджа. Да и сам ГАЗ был ни чем иным, как филиалом компании Форд в советской России.

Содержание:

  1. Как появился ГАЗ 3307
  2. Из чего строить будем?
  3. Технические данные ГАЗ 3307 и модификаций
  4. Модификации ГАЗ 3307

Как появился ГАЗ 3307

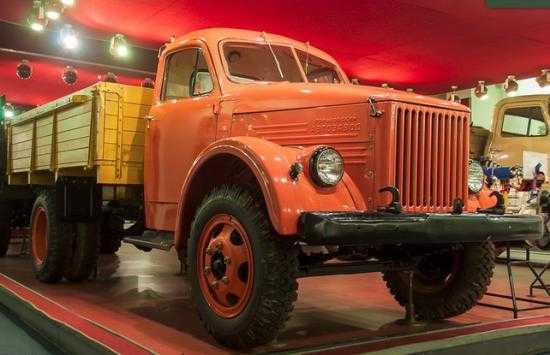

ГАЗ АА, а после войны и ГАЗ 51, появились полностью на американской инженерной базе. Они тоже выпускались лет по 30 и сменяли друг друга со скрипом. Кто знает, может быть и к 51-у газону до самой перестройки лепили бы пластиковые бампера, если бы не появилось третье семейство ГАЗ 52/53. Опять тех же 30 лет на конвейере, половину из которых с доджевским нижнеклапанным двигателем. В середине 60-х уже был готов 8-цилиндровый заволжский двигатель ЗМЗ 53, но на конвейере он появился только в начале 70-х. Газ 53 представлял собой изначально модель 51А, только с новой кабиной.

ГАЗ 51А сняли с конвейера только в 1975 году, но вплоть до 85-го выпускали его шасси с кабиной от нового пятьдесят третьего. Новый грузовик с восьмицилиндровым мотором сразу пошел в массы и стал самым востребованным грузовиком в стране. Он имел более 80 модификаций, на его базе строили огромное количество различной автомобильной техники, начиная от автобусов, и заканчивая специальной и сельскохозяйственной техникой. Знак качества, более полутора миллионов экземпляров тиража — бешеный успех. Но вечно так продолжаться не могло, и в спину ГАЗ 53А уже дышал новый автомобиль. Вестник перестройки и нового времени — ГАЗ 3307.

Из чего строить будем?

Это был риторический вопрос, поскольку строить новый среднетоннажный грузовик нужно было практически с нуля. Шасси 53-й модели безнадежно устарело еще двадцать лет назад, а ничего нового из готовых разработок у завода не было. Предыдущая модель была настолько успешной, что права на ошибку у завода просто не было. Поэтому в начале перестройки, пользуясь оттепелью, было закуплено несколько роботизированных линий за рубежом. Разработки велись еще с начала 80-х, но кроме чертежей для четвертого поколения горьковских грузовиков ничего готового не было. Поэтому решили поступить по схеме, по которой выпускали ГАЗ 53. Новую кабину сначала ставили на шасси от 53-го.

Гибридная модель появилась на дорогах с 1989 года. В начале 90-х стали устанавливать газобаллонные установки, и модификации 33076 и 33077 работали на сжиженном и сжатом газе. Не ахти какая модификация, тем не менее, угловатая смешная глазастая кабина вносила некоторое разнообразие в угрюмость и однообразие советских грузовиков.

Технические данные ГАЗ 3307 и модификаций

Начало 90-х был очень сложным периодом для завода. В 92-м конвейер остановился впервые за всю историю существования. Куда уж тут до новых разработок. Довольствовались тем, что было. А было немного. Новая кабина с большим широким стеклом, эргономика водительского места оставляла желать лучшего, но водители со временем привыкли к новому блоку педалей, новому расположению приборов. Плюсом в конструкции стал впервые примененный на ГАЗе гидроусилитель руля. Слишком неубедительное новшество для конца XX века, тем не менее, крутить баранку стало легче.

Баранка это хорошо, только вот двигателя подходящего не было все равно. Были попытки установить японские дизеля Хино, дальше очень ограниченной серии дело не пошло. Наконец, было принято решение выпускать свой собственный дизель. К 1995 году был готов простенький дизель воздушного охлаждения с 5 литрами объема и 122 лошадиными силами. Довольно неплохие данные. Мотор прижился на шасси старого газона и вместе с новой кабиной получил индекс 3309, а не ГАЗ 3307 Технические характеристики мы привели в таблице ниже.

Модификации ГАЗ 3307

Визуально он ничем не отличался от базовой модели. Только выносной патрубок воздушного фильтра выдает его дизельные потроха. Вплоть до 2000 года 122-сильные дизели ставили на этот автомобиль до тех пор, пока не пришли новые требования по Евро-2. Тогда с производства свой дизель был снят, поскольку европейским нормам СО он не соответствовал. Карбюраторный мотор тем более ни в какие рамки не вписывался, поэтому решили использовать двигатель ММЗ.

В таком виде ГАЗ 3307 и ездит по нашим улицам, а количество модификаций и дополнительного оборудования, устанавливаемого на него, постоянно и неуклонно растет.

Читайте также Зил Бычок — технические характеристики, Газ 32213 — технические характеристики

Читайте также:


ladamaster.com

3307 - универсальный грузовой автомобиль :: SYL.ru

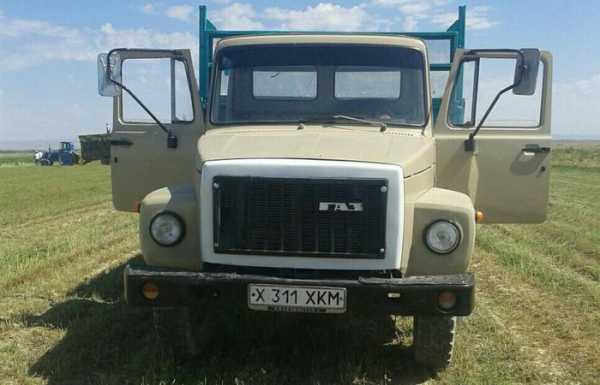

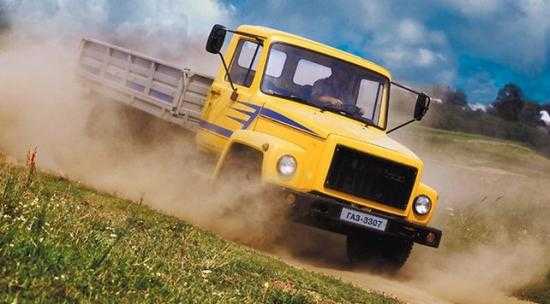

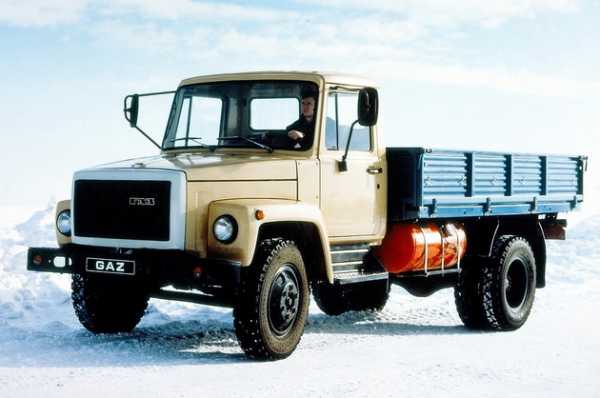

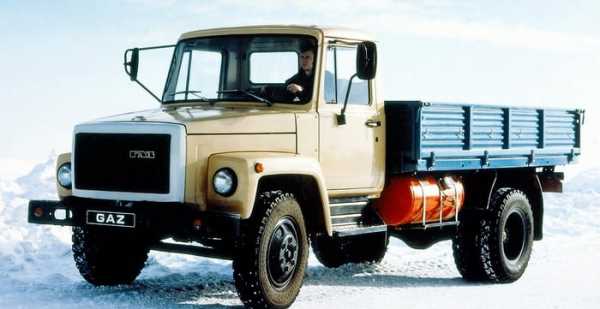

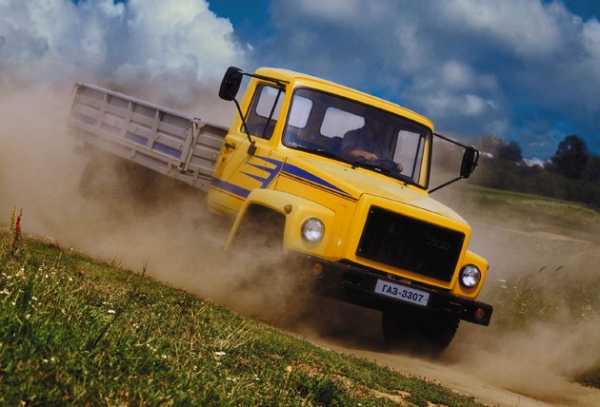

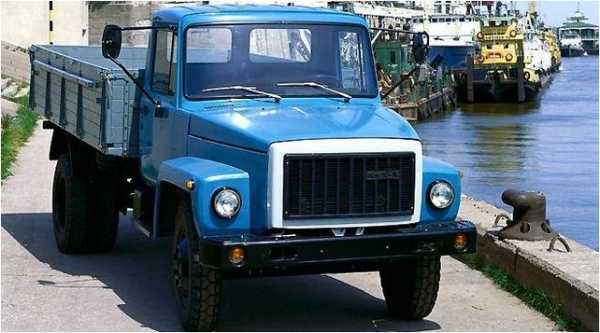

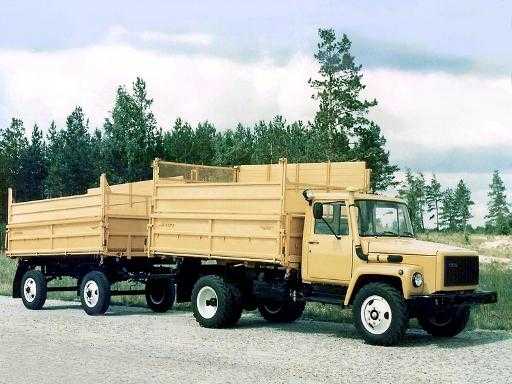

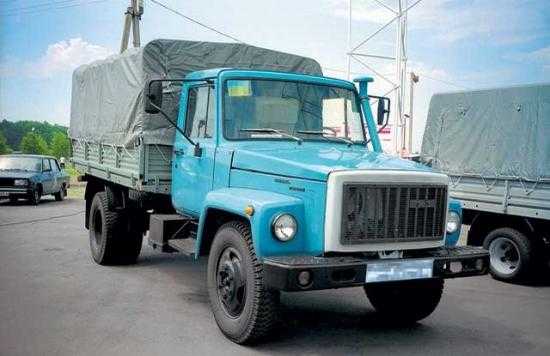

Грузовик ГАЗ-3307, фото которого представлены в данной статье, серийно выпускается на Горьковском автомобильном заводе с 1989 года. Модель пришла на смену широко известному ГАЗ-52, который производился еще в течение трех лет, параллельно со своим преемником. В начале 1993 выпуск устаревшего 52-го прекратился и новая машина под индексом 3307 полностью заняла конвейер.

Популярность

Грузоподъемность ГАЗ-3307 около 4,5 тонн, что является неплохим показателем для машины такого класса. Автомобиль применяется по многим направлениям, выполняя транспортные задачи промышленных предприятий и различных учреждений. Он незаменим в сфере торговли, машина идеально подходит для перевозки грузов на небольшие расстояния. Эксплуатация ГАЗ-3307 возможна на любых дорогах с твердым покрытием.

Грузовик создавался с учетом максимальной унификации с предыдущими моделями, чтобы была возможность использования обширной номенклатуры запасных частей и принадлежностей, оставшихся после "ГАЗ 52". Новая машина, таким образом, обходилась заводу значительно дешевле, а этот фактор в условиях перманентного кризиса имел большое значение.

Силовая установка

На серийный ГАЗ-3307 устанавливался бензиновый двигатель марки ЗМЗ-511, производства Запорожского моторного завода.

Характеристики двигателя:

  • мощность номинальная - 125 л.с. при 3200-3400 об/мин;
  • объем цилиндров - 4,25 куб/см;
  • режим - четырехтактный;
  • число цилиндров - 8;
  • степень номинального сжатия - 7,6;
  • масса - 262 кг;
  • рекомендуемое топливо - бензин А76;
  • конфигурация - расположение цилиндров V-образное.

Модификация ГАЗ-3307, фото которой подтверждает идентичность с версией ГАЗ-3309, оснащалась турбодизельным мотором, в этом заключалось единственное различие между двумя грузовиками.

Трансмиссия

Модель ГАЗ-3307, двигатель которой был достаточно мощным, оснащалась механической коробкой скоростей двухвальной конструкции. Синхронизация при переключении передач была полной. Четырехступенчатая КП зарекомендовала себя с самой лучшей стороны за годы эксплуатации на машинах ГАЗ-52. Автомобиль ГАЗ-3307 получил трансмиссию без каких-либо изменений.

Модификации

  • 33070 - базовая модель, грузовик бортовой с бензиновым мотором марки ЗМЗ-511;
  • 33072 – грузовое шасси с бензиновым мотором марки ЗМЗ-511, под кузов самосвального типа, производства Саранского завода кузовных конструкций;
  • 33073 - такси грузовое, модификация, оснащенная тентом с дугами, откидными скамьями вдоль бортов, дверцей в задней бортовой секции и выдвижной лестницей;
  • 33074 - длинномерное шасси с бензиновым двигателем ЗАЗ-513, под производство пассажирского автобуса КАвЗ-3976;
  • 33075 - бортовой грузовик с мотором ЗМЗ 513, адаптированным под биотопливо на основе сжиженного нефтяного газа;
  • 33076 – бортовое шасси, грузовик с биотопливным мотором ЗМЗ 513, рассчитанным на сжатый природный газ или альтернативный бензин;
  • 33078 – бортовое шасси, грузовик, оснащенный дизельным мотором Hino W04CT, с тяговыми характеристиками в 125 л.с.;
  • 3309 - бортовой грузовик с турбодизельным двигателем марки ММЗ-245;
  • 33091 - длинномерное бортовое шасси, грузовик с дизельным турбомотором ММЗ-245;
  • 33092 - шасси под пожарные машины с дублированной 7-ми местной кабиной, с турбодизелем Д-245 ММЗ;
  • 33094 - длинномерное шасси под монтаж автобуса для пассажирских перевозок КАвЗ-397650, с турбодизельным двигателем;
  • ГАЗ-3307 самосвал - САЗ 35072 - кузов с односторонней разгрузкой массы объемом в 4,5 кубических метров;
  • ГАЗ-3309 - САЗ 35072-10 - самосвальный кузов с трехсторонней разгрузкой объема в 4,5 кубометров;
  • ГАЗ-3307 самосвал - САЗ 3507-01 - шасси под универсальный кузов, объемом 5 куб/м, с разгрузкой в трех направлениях;
  • ГАЗ-3309, "Добрыня", удлиненное шасси с дизельным двигателем, пластиковыми спойлерами и оперением, оборудованное спальным сектором;
  • ГАЗ-33098 - грузовик бортовой с дизельным турбомотором ЯМЗ-5344, мощностью 135 л.с.;
  • ГАЗ-33096 - грузовик бортовой с дизельным двигателем Cummins ISF 3,8L.

Востребованность

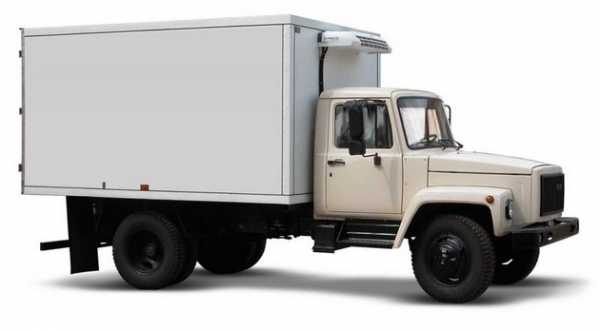

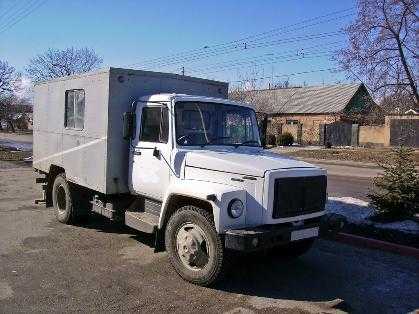

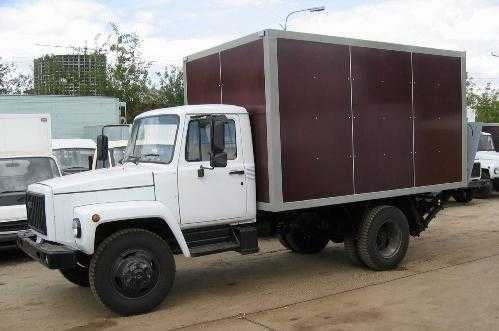

Начиная с 2000 года, шасси ГАЗ-3307 стали пользоваться повышенным спросом. Множество компаний на территории России занялись созданием различных самоходных агрегатов на основе автомобильной платформы. Всевозможная спецтехника, фургоны, автоэвакуаторы, самоходные холодильные камеры и другие мобильные технические средства производились с использованием шасси 3307.

Предприятия приобретали удлиненную версию самоходного шасси 3307, устанавливали дополнительное оборудование, обустраивали спальные места для водителей и получали, таким образом, готовый автомобиль для дальних перевозок длинномерных или объемных грузов. Надежный и неприхотливый двигатель способствовал преодолению многокилометровых расстояний.

Европейские нормы

С 2006 года Горьковский завод занялся внедрением экологических правил эксплуатации транспортной техники. Прежде чем двигатель будет установлен на автомобиль, он должен был пройти сертификацию по экологическим нормативам Евро-2 и получить паспорт соответствия. Запорожский моторный завод с задачей сертифицирования справлялся, поскольку конструкция двигателя ЗАЗ-511 в целом отвечала нормам экологии.

Евро-3

В 2008 году требования европейского экологического мониторинга ужесточили. Теперь действовали правила Евро-3, соответствовать которым стало сложнее. Ситуация в конце концов вышла из под контроля и производство ГАЗ-3307 пришлось приостановить.

Серийный выпуск модели был прекращен, но машина выпускалась малыми партиями по открытым заказам прошлого периода. Кроме того, появилась возможность отправлять грузовики в соседнюю Беларусь, которая не подписывала экологические нормативы Евро-3. На белорусский рынок стали поставлять базовую ГАЗ-3307, модификацию "Садко" - 33081 и "Земляк" – 33086. Оба автомобиля оснащались турбодизельным ММЗ Д-245.

www.syl.ru

Грузовой автомобиль ГАЗ-3307 и его характеристики

______________________________________________________________________________

Грузовой автомобиль ГАЗ-3307 и его характеристики

Грузовой автомобиль ГАЗ-3307 предназначен для эксплуатации по всем видам дорог с твердым покрытием и характеризуется высокими техническими и эксплуатационными параметрами. При разработке конструкции этой модели предусматривалась унификация широкого спектра по запчастям и агрегатам автомобилей действующего производства, что облегчало техническое обслуживание и ремонт.

Автомобиль ГАЗ-3307 с грузоподъемностью 4,5 тонн имеет цельнометаллическую двухместную кабину капотного типа, с панорамным стеклом, оборудованную эффективной системой вентиляции и отопления.

Кабина имеет удобное размещение органов управления, современную по конструкции панель приборов, мягкую обивку дверей и внутренних панелей, регулируемые сиденья, оснащенные ремнями безопасности. Платформа - с деревометаллическим основанием и тремя откидными бортами, предусмотрена возможность установки надставных бортов и тента.

Коробка передач грузового автомобиля ГАЗ-3307 - 4-х ступенчатая, рессорные подвески являются зависимыми. Рабочая тормозная система с барабанными тормозными механизмами оснащена гидроприводом. Она имеет два тормозных контура, один из которых является запасным тормозом.

В рулевом управлении используется глобоидный червячный механизм с трехгребневым роликом. Электрооборудование состоит из однопроводной системы с напряжением сети 12 вольт.

Базовые характеристики автомобиля ГАЗ-3307

Грузоподъемность автомобиля, кг - 4500
Полная масса автомобиля, кг - 7850
Масса автомобиля в снаряженном состоянии, кг - 3200

Габаритные размеры автомобиля ГАЗ-3307 (мм)

длина - 6330
ширина - 2700
высота - 2350
высота (по тенту без нагрузки) - 2905

Колесная база - 3770
Колея передних колес - 1630
Колея задних колес - 1690
Дорожный просвет - 265

Радиус поворота, м - 8
Наибольшая скорость с полной нагрузкой, км/ч - 90
Наибольший угол преодолеваемого подъема, % (град.) - 25 (14)
Погрузочная высота платформы, мм - 1365

Параметры двигателя грузового автомобиля ГАЗ-3307

Модель - ЗМЗ-513
Тип - Бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Число и расположение цилиндров - 8, V-образное
Порядок рaботы цилиндров - 1-5-4-2-6-3-7-8
Направление вращения коленчатого вала - Правое
Диаметр цилиндра и ход поршня, мм - 92х88

Рабочий объем, л - 4,67
Степень сжатия - 7,6
Номинальная мощность нетто, кВт (л.с.), не менее - 87,5(119)
Максимальный крутящий момент нетто, Нм (кг/см) - 413(42)
Система вентиляции - Закрытая

Трансмиссия ГАЗ-3307

Сцепление - Однодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске, с периферийными нажимными пружинами. Привод сцепления - гидравлический

Коробка передач - Механическая, 4-ступенчатая
Карданная передача - Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках

Главная передача - Коническая, гипоидного типа
Дифференциал - Конический, шестеренчатый
Полуоси - Полностью разгруженные

Ходовая часть ГАЗ-3307

Рама - Штампованная, клепаная
Колеса - Дисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом
Шины - Пневматические, радиальные, размером 8,25 R20(240R508)

Рессоры - Четыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске
Амортизаторы - Гидравлические, телескопические, двустороннего действия. Установлены на передней оси автомобиля

Рулевое управление и тормозная система ГАЗ-3307

Тип рулевого механизма - Глобоидный червяк с трехгребневым роликом с передаточным числом - 21,3 (в среднем положении)

Рабочая тормозная система - С пневмогидравлическим приводом.
Тормозные механизмы — колодочные, барабанного типа с автоматической регулировкой зазора между накладкой и барабаном
Запасная тормозная система - Каждый контур рабочей тормозной системы
Стояночная тормозная система - С механическим тросовым приводом к задним колесным тормозным механизмам

Электрооборудование и приборы ГАЗ-3307

Система проводки - Однопроводная, отрицательные выводы соединены с корпусом автомобиля
Номинальное напряжение в сети, В - 12
Генератор - Переменного тока, со встроенным выпрямительным блоком Г287
Регулятор напряжения - 2702.3702
Аккумуляторная батарея - Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ)
Стартер - СТ230-А1

Основные параметры регулировок автомобиля ГАЗ-3307

Зазоры между стержнями клапанов и коромыслами на холодном двигателе, мм

- впускных - 0,20-0,30 (0,15-0,20)
- выпускных - 0,20-0,30 (0,15-0,20)

Номинальное напряжение генератора, В - 14
Прогиб ремней привода вентилятора и генератора при нажатии с усилием 4 даН (4 кгс), мм - 10-15
Свободный ход педали сцепления, мм - 40-55
Полный ход педали сцепления, мм - 190-200
Свободный ход педали тормоза, мм - 3-13



______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

avtoremtech.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
