Самосвал ГАЗ-3307: технические характеристики, габаритные размеры, цена

Самосвал ГАЗ-3307 принадлежит к четвертому семейству среднетоннажных автомобилей Горьковского завода. Бортовой ГАЗ-3307 выпускался с 1989 года. В 1994 году он был заменен на ГАЗ-3309 с дизельным двигателем. Автомобиль стал первым представителем четвертого поколения грузовой техники изготовителя.

Самосвал ГАЗ-3307: история

Руководство Горьковского завода осознало необходимость перемен в устройстве техники в 80-х годах. С этого времени началась разработка автомобилей, преимущественно унифицированных с моделями третьего поколения, но более производительных и мощных. Благодаря фактической передаче основных узлов от одного поколения техники к другому, удалось снизить стоимость ремонта, запасных частей и межсервисного обслуживания машин.

Отвечая требованиям времени, ГАЗ-3307 предложил пользователю просторную двухместную кабину с вентиляцией и отоплением. В конце 1989 года было налажено серийное производство модели 3307 с заводским двигателем ЗМЗ и колесной формулой 4х2. Машина обладала грузоподъемностью 4,5 тонны и была предназначена для движения по дорогам с твердым покрытием.

Самосвал ГАЗ-3307: технические характеристики

По мнению экспертов и пользователей, автомобили модели ГАЗ-3307 имеют немало недостатков. Конструкция подвески делает движение по плохим дорогам практически невозможным. Сальник коленвала подвержен протеканию, а мотор не может похвалиться экономичностью. Тем не менее, для своего времени ГАЗ-3307 стал приемлемой разработкой, что позволило технике удерживать позиции в течение нескольких лет. Позднее, в 2008 году, машина снова была выпущена с конвейера.

Двигатель 2008-го года

Автомобили новой линейки четвертого поколения ГАЗ получили карбюраторные моторы ЗМЗ-5321.10. Восьмицилиндровый четырехтактный бензиновый двигатель отличался V-образным расположением цилиндров, что позволило добиться высокой выходной мощности. Агрегат охлаждался жидкостной системой и оснащался дополнительной системой рециркуляции отработанных газов. Алюминиевый блок и головка блока цилиндров дополнялись клапанным механизмом OHV. Двигатель принадлежал к третьему экологическому классу.

При максимальной частоте вращения коленвала 3200-3400 об/мин силовой агрегат выдавал 124 л.с./91,2 кВт мощности. Максимальный крутящий момент колебался в пределах 3000-3400 Нм. Почти пятилитровый мотор потреблял 240 г/л.с.*ч топлива. Допускалось использование бензина марок АИ-76 и АИ-80. При условии дополнительной регулировки двигатель мог работать на топливе с 92 октановым числом.

Прочие характеристики

В дополнение к силовому агрегату на ГАЗ-3307 использовалась механическая пятиступенчатая коробка передач синхронизированного типа. Передняя и задняя подвеска имели рессорную конструкцию. На передней оси устанавливались гидравлические амортизаторы.

Рабочая двухконтурная тормозная система снабжалась гидравлическим приводом для облегчения торможения. На передней и задней оси использовались барабанные тормозные механизмы. Автомобиль мог развивать скорость до 90 км/ч максимум, причем предел от 0 до 80 км/ч он преодолевал за 64 секунды. С учетом всех характеристик машина могла преодолевать подъем до 25 градусов. Установка гидроусилителя руля не предусматривалась.

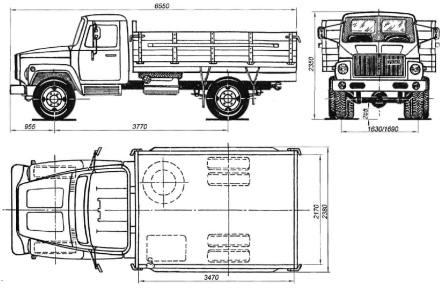

Габаритные размеры

• длина — 6330 мм;
• ширина — 2330 мм;
• высота по крыше кабины — 2350 мм;
• колесная база — 3770 мм;
• дорожный просвет — 347 мм под балкой передней оси/265 мм под задним мостом;
• колея передних колес — 1700 мм;
• колея задних колес — 1560 мм;
• длина грузовой платформы — 3490 мм;
• ширина грузовой платформы — 2170 мм;
• высота грузовой платформы — 510 мм;
• грузоподъемность — 4,5 тонны;
• снаряженная масса — 3200 кг;
• полная масса — 7850 кг.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

Самосвал ГАЗ-3307 — подробные технические характеристики

Российский автомобиль ГАЗ-3307 самосвал относится к четвёртому поколению среднетонажных машин, которые были выпущены Горьковским автомобильным заводом. Бортовой вариант сошел с конвейера в 1989 году. Позже, в 1994 году предприятие перешло на производство новой модели 3309, в которой был предусмотрен дизельный мотор.

Автомобиль ГАЗ-3307

Немного истории

Руководство Горьковского предприятия, первым на территории бывшего Союза в середине 80-х годов прошлого столетия осознали, что российский автопром, он назывался тогда советский, нужно срочно модернизировать и подводить под мировые стандарты. В спешном порядке усовершенствовались автомобили третьего поколения. Всем было ясно, что нужно срочно запускать машину с новыми техническими данными. Вследствие этого появился новый ГАЗ-3307 дизель самосвал. Производители поняли, что основные технические узлы и компоненты машины морально устарели, требовалось не только улучшить действующий ряд моделей, но и создать машину совершенно с иными техническими характеристиками.

В конце 1989 года удалось выпустить первый автомобиль ГАЗ САЗ-3307 самосвал, который имел мотор производства ЗМЗ, а колёсная формула соответствовала схеме 4 х 2. Грузоподъёмность машины была 4,5 тонны, транспортное средство предназначалось для передвижения по дорогам с твёрдым покрытием.

Подробнее о технических параметрах автосамосвала ГАЗ 3307

Визуально машину можно узнать по специфической конструкции кабины, рассчитанной на 2 места – водитель и пассажир. Для водителя система управления техникой является достаточно понятной. Кабина имеет ряд параметров:

• Двери имеют мягкую привлекательную обивку.
• Сиденья регулируются.
• Имеется система вентиляции и охлаждения.
• Приборная панель интуитивно понятная и не доставляет дискомфорта во время эксплуатации машины.

Дополнительным плюсом техники является откидной борт в 3 положениях.

В таблице приведены подробные технические характеристики ГАЗ-3307 самосвал:

Параметр	Данные
Типовой двигатель	ЗМЗ-511.10
Максимальная скорость	90 км\час
Грузоподъёмность	4,5 тонны
Мощность машины	92 кВт
Частота вращения	3200 об/мин
Количество цилиндров	8 единиц
Диаметр цилиндра	9,2 см
Параметр хода поршня	8 см
Рабочий объем двигателя	4,2 литра
Заправка бака для ГСМ	105 литров
Расход топлива на 100 км, скорость 60 км\час	19,6 литра
Расход топлива на 100 км, скорость 80 км\час	26,6 литра
Габариты ГАЗ 3307 самосвал по длине	6330 мм
Высота машины	2350 мм
Ширина самосвала	2330 мм
Колёсная база	3770 мм
Тормозной путь при скорости 60 км\час	36,7 метров
Тип кузовного исполнения	Разгрузка на 3 стороны
Внутренний размер кузова (ДхВхШ)	3520х520х2280 мм
Объем внутренний для стандарта	5 м3
Объем кузова с дополнительным оборудованием	10 м3
Размерная площадь днища кузова	8 м2
Просвет для заднего моста	265 мм
Просвет для переднего моста	347 мм

Машина имеет рессорный вариант подвески для колёс, причём для передних включены рессорные амортизаторы гидравлического типа. Для рулевого управления можно охарактеризовать принцип управления по системе «винт – шариковая гайка». Такая версия позволяет значительно снизить напряжение руля, при этом в техкомплект входит усилитель руля. Если для машины в качестве топлива используется газ, то максимальный расход составит 240 г/лс/ч.

Автомобиль ГАЗ-3307

Стоимость машины зависит от некоторых принципиальных параметров. Они оказывают существенное влияние на окончательную цену авто, учитывается:

• Наличие базовой и вспомогательной комплектации.
• Модификационная линейка самосвала.
• Возможный пробег машины.

Коробка передач

Достаточно простая схема работы коробки передач, включающая 4-х ступенчатую вариацию исполнения с зависимыми подвесками. В совокупности представляют собой комплектацию валов и шестерней. Качественная конструкция сцепления позволяет оперативно переключать скоростной режим машины.

В корпусе имеется как первичный, так и вторичный компонент конструкции вала, причём основная функция 1 вала взаимодействует с маховиком, а 2 вал взаимодействует с системой управления за вращением колёс.

Для того чтобы включить 1 или 2 скорость, используют стандартный рычаг переключателя, а для 3-й и 4-й применяют муфту.

Тормозной комплекс

В данном узле машины имеется полноценный гидропривод и тормозной комплекс. В его состав входят 2 полноценных варианта контура тормозов. Причём один контур всегда выполняет роль запасного. Каждый технологический контур имеет вакуумный баллон, в котором предусмотрен запорный клапан и усилитель гидровакуумного типа.

Автономное и независимое питание контуров осуществляется за счёт баллонов вакуумного вида. Количество вакуума внутри баллона регулируется специальными датчиками, которые подают оперативный сигнал в виде светового индикатора. Если вакуум имеет меньший параметр мощности, автоматически загорается красная лампочка.

Карбюратор

Это важный узел любого автомобиля. На самосвале ГАЗ-3307 внедрён карбюратор серии К-135. Важной характеристикой карбюратора является инерционный фильтр с элементами воздушно-капельного принципа действия. За счёт этого узла обеспечиваются основные технические данные устройства и работа машины. Фактическая топливная смесь внутри карбюратора появляется за счёт эффективного смешивания воздуха с бензином. На качественную пропорцию состава влияет параметр диаметра жиклёров и диффузоров. Карбюратор имеет две камеры и два типа дроссела. Регулировка обеспечивается при помощи винтового механизма, который регулирует подачу и настройку топливно-воздушной массы.

Мотор

В качестве мотора используется серийная разработка ЗМЗ-511.10, являющаяся 4-тактным вариантом, имеющая 8-ми цилиндровое исполнение. Параметр степени сжатия составляет 7,6 литров, а общий рабочий объем мотора 4,67 литра. Немаловажным параметром качества эксплуатации машины является выбор соответствующего типа топлива.

Смазку необходимо осуществлять серийными типами М-8В или М-6/10В. Если на улице низкотемпературный режим, то используется АСЗп-6. При температуре до -25 С для карбюраторной части желательна смазка ТАП-15. Серийный ряд ТАП-10 лучше всего подойдёт для интервала -20 С..-30 С. Для особо низкотемпературных режимов лучше всего использовать ТСп-15К, причём в разбавленном варианте с дизелем. Для амортизационных компонентов применяют серию ГСМ — АЖ-12Т.

Общая рекомендация! В любой период года заливайте в картер масло типа ТСп-14гип. Если температура на улице ниже, чем -30С, то подойдёт Сз-9гип.

Автомобиль ГАЗ-3307

Заключение

Популярность самосвала ГАЗ-3307 можно сравнить разве что с КАМАЗ, который пользуется повышенным спросом. Одним из плюсов, в сравнении с КАМАЗом, является невысокая стоимость машины. Аренда самосвала ГАЗ-3307 обойдётся гораздо дешевле. У КАМАЗа есть особенность. Машина предназначается для больших производственных задач, в то время как ГАЗ используется в народном хозяйстве. Автосамосвал стал незаменимым помощником в сельском хозяйстве и в строительной сфере. Ремонтопригодность весомый плюс ГАЗ. Практически в каждом регионе страны можно найти сертифицированную станцию техобслуживания, которая выполнит любой ремонт в соответствии с критериями завода производителя из Нижнего Новгорода (Горький). Дополнительным положительным моментом является и то, что, несмотря на почти 30 летнюю историю, автомобиль до настоящего времени не снят с производства.

Видео-обзор авто ГАЗ-3307

Марина

Дата публикации:

Январь 10, 2018

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей

---

похожие статьи

Технические характеристики автомобиля газ 3307

На данной странице остановим внимание на технических характеристиках грузового авто ГАЗ 3307.

Данный автомобиль относится к бортовым автомобилям. Ведущими колесами являются задние. Весит ГАЗ 3307 немного, немало 3750 кг. Но грузоподъемность его поменьше – 4.5 тонн. Зато он может развивать скорость до 90 км/ч, при максимальной мощности двигателя в 120 л.с.

Вернуться к оглавлению

Полные технические характеристики авто

Габаритные размеры автомобиля Длина, мм 6330 Ширина, мм 2330 Высота по кабине, мм 2350 Колесная база, мм 3770 Дорожный просвет под балкой передней оси / задним мостом, мм 347 / 265 Колея передних/задних колес, мм 1700 / 1560 Габаритные размеры грузовой платформы Длина, мм 3490 Ширина, мм 2170 Высота, мм 510 Технические характеристики Грузоподъемность, кг 4500 Масса автомобиля, кг Снаряжённая 3200 Полная 7850 Коробка передач механическая пятиступенчатая синхронизированная Подвеска колёс Передняя Зависимая, рессорная, с гидравлическими амортизаторами Задняя Зависимая, рессорная Тормоза Рабочая тормозная система двухконтурная, с гидравлическим приводом Передние Барабанные Задние Барабанные Рулевое управление Тип винт — шариковая гайка Колеса Диски, размерность 152Б-508 Шины, размерность 8,25R20 Двигатель ЗМЗ-511.10 V-8х90°, 4-х тактный карбюраторный двигатель с жидкостным охлаждением Рабочий объём, л 4,25 Степень сжатия 7,6 Мощность, л.с. (кВт) / об/мин 119 (87,5) / 3200 Максимальный крутящий момент, кГс*м (Н*м) / об/мин 28 (274,7) / 2250 Топливо А-76 Эксплуатационные показатели Максимальная скорость, км/ч 90 Время разгона до 80 км/ч, с 64 Расход топлива, л/100 км (по ГОСТ 20306-90) при 60 км/ч 19,6 при 80 км/ч 26,4 Максимальный подъем, преодолеваемый автомобилем, %, не менее 25 Емкость топливного бака, л 105

Вернуться к оглавлению

Коробка передач

Коробка передач грузового авто ГАЗ 3307 4-х ступенчатая, подвески и передняя и задняя являются зависимыми. Вас также может удивить вместительность топливного бака, которая достигает 105 литров, а бензин в него можно заливать, начиная с А76. Что касается комфорта, то кабина газ 3307 достаточно просторная, рассчитана на 2-х человек, включая водителя. В ней практически не слышен шум мотора, и хорошо просматривается дорога.

Вернуться к оглавлению

Тормозная система

Рабочая тормозная система грузового ГАЗ 3307 оснащена гидроприводом, а в качестве тормозов используется барабанный механизм. Этот автомобиль имеет два тормозных контура, один из которых, может служить запасным тормозом.

Вернуться к оглавлению

Рулевое управление

В рулевом управлении используется червячный механизм, который имеет глобоидальный червяк с трехгребневым роликом. Электрооборудование поддерживает свою работу на напряжении в 12 вольт.

Вернуться к оглавлению

Охлаждение и нагревание

Теперь перейдем к жидкостям, которые рекомендуется использовать на авто ГАЗ 3307. В качестве охлаждающей жидкости можно использовать тосол — А40, смешанный с водой, либо чистый тосол – А65. Забыли добавить, что автомобиль еще оснащен подогревателем, так что вам будет в нем тепло и уютно даже в лютый мороз.

Вернуться к оглавлению

Какие использовать моторные масла и жидкости

Для системы смазки рекомендуется использовать всесезонное масло М-8В или М-6/10В. Но если вы работаете в суровых морозных условиях, то вам понадобится масло АСЗп-6. Для коробки передач лучше использовать всесезонное масло ТАП-15в, от минус 25, до -минус 30, используйте ТСп-10, а если температура и того ниже, то заливайте ТСп-15К с небольшим добавлением дизельного топлива для дизельного газ 3307. Эти же масла можно применять и для рулевого механизма. В картер главной передачи следует заливать всесезонное масло ТСп-14гип, при очень сильных морозах – ТСз-9гип.  Для амортизаторов вам потребуется жидкость АЖ-12Т, или веретенное масло. В качестве тормозной жидкости используйте «Томь».

Конечно, все эти данные берутся из рекомендаций завода-изготовителя, и при необходимости вы можете использовать современные масла или жидкости. Но при этом не забудьте проконсультироваться со специалистами.

технические характеристики, устройство, фото и видео

Самосвал ГАЗ-3307 – неприхотливая и надежная самоходная машина четвертого поколения семейства «Газонов». Так слегка шутливо называют шоферы грузовики марки ГАЗ с оленем на логотипе, выпуск которых начался в шестидесятые годы прошлого века.

Самосвал ГАЗ-3307

«Родителями» грузового автомобиля ГАЗ-3307, на базе которого и создан данный самосвал, являются конструкторы Горьковского автомобильного завода. Машина пришла на замену модели ГАЗ-53, к девяностым годам изрядно устаревшей. Потребовалось улучшить технические параметры и обновить дизайн.

Первый образец нового самосвала сошел с конвейера в 1989 году, а уже к концу этого года наладили серийное производство. Позже этот агрегат несколько потеснила модель ГАЗ-3309 с дизельным мотором. Но в 2008 году ГАЗ-3307, получивший новый карбюраторный двигатель усиленной мощности, вновь стал выпускаться (вплоть до 2012 года).

Назначение

Газ—3307 дизель  предназначен для перевозки и быстрой разгрузки всевозможных сыпучих веществ. Особенно удобно его использовать в сельском хозяйстве, так как он неплохо преодолевает грунтовые дороги, перевозя зерно, картофель, свеклу, сено и прочие дары полей. Пока были еще живы колхозы, такие самосвалы являлись непременным атрибутом каждого машинного двора.

Впрочем, и сегодня ГАЗ-3307 успешно используют фермеры. Годятся подобные машины и для перевозки различных строительных материалов – например, щебня, песка, гравия, керамзита.

Фото самосвала ГАЗ-3307

Особенности

Шасси и карбюраторный узел автомобиль получил от своего предшественника – ГАЗ-53. Его основные черты:

• Мощный мотор, позволяющий двигаться с неплохой скоростью (до 90 километров в час). Для быстрого прогрева двигателя в холодную пору внедрен предпусковой подогреватель.
• Ведущий задний мост и трехходовая коробка передач механического типа (вперед передач имеется четыре, а назад – одна).
• Просторная кабина на два места с панорамным стеклом большой обзорности, отоплением и вентиляционной системой. Удобное мягкое сиденье регулируется, окна открываются механически.

Увеличенный дорожный просвет, позволяет легко переезжать вброд небольшие речки и не увязать в грязи в непогоду.

• Самосвал стал обладать большей грузоподъемностью — она увеличилась до 4,5 тонн.
• Большой бак для горючего – 105 литров.

Устройство

Кузов

Опрокидывается металлический кузов гидравлическим путем, а электропневматический механизм управляет данным процессом. Кузовная платформа снабжена тремя откидывающимися бортами. Закрывать их нужно вручную, а для управления платформой служат рычаги в кабине.

В зависимости от конструкции данные самосвалы могут разгружаться двумя способами. В первом случае платформа откидывается назад, наклоняясь на 50 градусов. Второй вариант удобнее, он предполагает разгрузку в три стороны (назад, влево и вправо). Наклон платформы вбок достигает 45 градусов.

Габаритные размеры самосвала ГАЗ-3307

Двигатель

Мощный четырехтактный мотор с восемью цилиндрами, расположенными в виде буквы «V», работает на бензине. Пригодны марки АИ-80 или АИ-76. Если использовалось горючее с более высоким октановым числом, то систему зажигания (она здесь бесконтактная) надо было предварительно подрегулировать. Имеется предпусковой подогреватель.

Система охлаждения у мотора жидкостного типа, а отработанные газы проходят для очистки через рециркуляционное устройство. Имеется клапанный механизм OHV, расположенный в верхней части двигателя. У алюминиевых головок блока цилиндров входные каналы винтовой формы, а камеры сгорания – высокотурбулентные. Смазка идет двумя способами: с помощью разбрызгивания и под давлением.

Рулевое управление

У этой машины руль управляется только механическим путем – гидроусилителя у него не имеется. Рулевая колонка трехшарнирного типа присоединена с помощью четырех болтов к кронштейну, на котором находятся тормозные педали и педали сцепления. Для поворота вала руля служат два подшипника. Обе трубчатые рулевые тяги закреплены на шарнирах, которые не регулируются.

Передача червячного типа состоит из глобоидного червяка и ролика с тремя гребнями. Они соединены таким образом, что при движении машины по прямой свободный поворот руля невозможен.

Если же необходимо повернуть вправо или влево, то возникает угол свободного поворота (его максимальное значение составляет 30 градусов). Самосвал движется в нужном направлении, при этом отсутствует виляние у передних колес.

Тормоза

У машины имеется три системы тормозов:

1. Рабочая система воздействует на все колодочные механизмы колес агрегата (на каждую ось по отдельности). В каждом из двух контуров у нее стоит гидровакуумный усилитель, а также питающий вакуумный баллон с клапаном. Движение поршней общего тормозного цилиндра осуществляется путем нажатия на тормозные педали. В результате в гидроприводе создается избыточное давление, что вызывает срабатывание барабанных тормозов.
2. Запасная система служит в качестве резерва. Она представляет собой отдельный контур рабочей системы.
3. Стояночная система работает только с задними колесами машины. Она нужна при удерживании машины на уклоне, а также во время стоянки. Ее привод – механический, тросовый. Включается рычагом.

Электрика

Однопроводная электрическая система с генератором переменного тока, выпрямителем и транзисторным регулятором напряжения выдает 12 В. Также имеется аккумуляторная батарея емкостью 75 А·ч, которая через выключатель связана с корпусом агрегата. Электроэнергия питает фары, передние и задние фонари, предпусковой подогреватель, стартер, стеклоочиститель, зажигание.

Технические характеристики

Технические характеристики автосамосвала ГАЗ-3307:

Характеристики	Показатели	Ед. измерения
Тип двигателя	ЗМЗ-511.10
Скорость движения (максимум)	90	км/ч
Грузоподъемность	4,5	т
Мощность двигателя (номинальная)	92	кВт
Частота вращения	3200	об/мин
Число цилиндров двигателя	8	шт.
Диаметр цилиндра	9,2	см
Ход поршня	8	см
Рабочий объем	4,25	л
Объем бака для горючего	105	л
Расход горючего на 100 км (скорость 60 км/ч)	19,6	л
Расход горючего на 100 км (скорость 80 км/ч)	26,4	л
Размер передней колеи	1,7	м
Размер задней колеи	1,56	м
Колесная база	3,77	м
Просвет под задним мостом	0,265	м
Просвет под передней балкой	0,347	м
Тормозной путь (скорость 60 км/ч)	36,7	м
Вес (полный)	7,85	т
Вес (снаряженный)	3,2	т
Ширина	2,33	м
Высота по кабине	2,35	м
Длина	6,33	м
Тип кузова	разгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина)	3,52х0,52х2,28	м
Объем кузова (борта стандартные)	5	м3
Объем кузова (борта надставлные)	10	м3
Площадь днища кузова	8	м2

Видео обзор самосвала ГАЗ-3307:

Техническая характеристика автомобилей ГАЗ-3309 и ГАЗ-3307

4.1. Общие данные

Модель автомобиля	ГАЗ-3309 (с двигателем Д-245.7 ЕЗ)		ГАЗ-3307 (с двигателем ЗМЗ-5231)
Тип автомобиля	Двухосный, грузовой, с приводом на заднюю ось
Грузоподъемность автомобиля, кг
— с платформой без тента		4500
— с платформой и с тентом		4350
Полная масса автомобиля, кг	8180		7850
Масса автомобиля в снаряженном состоянии, кг:
— с платформой без тента	3530		3200
— с платформой и тентом	3680		3350
Габаритные размеры, мм:
— длина	6436		6330
— ширина (по зеркалам)		2700
— высота (по кабине без нагрузки)		2350
— высота (по тенту без нагрузки)		2905
База, мм		3770
Колея передних колес, мм		1630
Колея задних колес (между серединами двойных скатов), мм		1690
Дорожный просвет автомобиля с полной нагрузкой, мм		265
Радиус поворота автомобиля по оси следа переднего внешнего колеса, м		8
Наибольшая скорость с полной нагрузкой, без прицепа, на горизонтальных участках ровного шоссе, км/ч	95		90
Расход топлива* при движении с постоянной скоростью, л/100 км
— 60 км/ч	14,5		19,6
— 80 км/ч	19,3		26,4
Угол свеса (с полной нагрузкой), град.:
— передний		38
— задний		25
Наибольший угол преодолеваемого автомобилем подъема с полной нагрузкой, % (град.)	25 (14)
Погрузочная высота платформы, мм	1365

* Приведенный расход топлива не является нормой, а служит лишь для определения технического состояния автомобиля.

4.2. Двигатель и его системы

Модель	Д-245.7 у3	ЗМЗ-5231
Тип	Дизельный, 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлаждения	Бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Число и расположение цилиндров	4, вертикальное в ряд	8, V-образное
Порядок рaботы цилиндров	1–3–4–2	1–5–4–2–6–3–7–8
Направление вращения коленчатого вала	Правое
Диаметр цилиндра и ход поршня, мм	110×125	92×88
Рабочий объем, л	4,75	4,67
Степень сжатия	17	7,6
Номинальная мощность нетто, кВт (л.с.), не менее
при частоте вращения коленчатого вала 2400 мин-1	87,5 (119)	—
при частоте вращения коленчатого вала 3200 мин-1	—	83 (113)
Максимальный крутящий момент нетто, Н×м (кгс×м)
при частоте вращения коленчатого вала 1300–1600 мин-1	413 (42)	—
при частоте вращения коленчатого вала 2000–2500 мин-1	—	294,3 (30)
Минимальная устойчивая частота вращения коленчатого вала на холостом ходу, мин-1	800	600
Система вентиляции	Закрытая
Топливный насос высокого давления (ТНВД)	СРЗ (CRS-Bosch) или рядный 4-плунжерный 833.1111005.01 (ЯЗДА) с подкачивающим насосом	—
Топливоподкачивающий насос	Плунжерного типа для ручной (с ТНВД «833“)* и автоматической подкачки топлива

* Для двигателей ТНВД СРЗ.З применяется фильтр со встроенным насосом ручной подкачки.

Форсунки	В 445 121 481 (CRS-Bosch), 455.1112010–73 (ЯЗДА) (форс.), 355–1112110–121 (ЯЗДА) (расп.) или 455.1112010–74 (ЯЗДА) (форс.), DLLA 140P-(Bosch) (расп.). Давление начала впрыска: СРЗ.З — переменное, запрограммировано в электронном блоке управления 833.1111005.01 — 27,0+1,2 МПа
Карбюратор	—	К-135МУ, двухкамерный, балансированный, с падающим потоком
Ограничитель частоты вращения	—	Пневмоцентробежного типа
Подогрев рабочей смеси	—	Жидкостный
Топливные фильтры:
— грубой очистки	Фильтр-отстойник* с сетчатым фильтрующим элементом	Фильтр-отстойник с щелевым фильтрующим элементом
— тонкой очистки	Со сменным бумажным фильтрующим элементом
Воздушный фильтр	Сухого типа, с бумажным сменным фильтрующим адамантом, сигнализатором предельной засоренности	Сухого типа, с бумажным сменным фильтрующим элементом
Система смазки	Комбинированная; под давлением и разбрызгиванием
Масляный радиатор	Встроен в двигатель	Неполнопоточный, отключаемый
Масляный фильтр	Неразборный с бумажным фильтрующим элементом	Полнопоточный, со сменным фильтрующим элементом
Система охлаждения	Жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, с расширительным бачком

* Для двигателей с ТНВД СРЗ.З применяется фильтр PRELINE 270 со встроенным насосом ручной подкачки.

Антитоксичные системы:		С управлением по разрежению от карбюратора через термовакуумный включатель
— система рециркуляции отработавших газов	С управлением от электронного блока (для двигателей с ТНВД ЯЗДА «833»)
— система вентиляции масляного картера	Закрытая	Закрытая с принуди тельным отсосом картерных газов
Система наддува	Газотурбинная, с одним трубокомпрессором С14–179–01 или ТКР 6.1., с радиальной центростремительной турбиной, центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа
Свечи накаливания	11720720 ф. АЕТ, Словения или СН-07–23 Уфа	—

4.3. Трансмиссия

Модель автомобиля	ГАЗ-3309	ГАЗ-3307
Сцепление	Однодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске. Привод сцепления — гидравлический
	С диафрагменной нажимной пружиной	С периферийными нажимными пружинами
Коробка передач	Механическая, 5-ступенчатая, с постоянным зацеплением шестерен, полностью синхронизированная
— передаточные числа
I передача	6,55
II передача	3,933
III передача	2,376
IV передача	1,442
V передача	1,000
Задний ход	5,735
Карданная передача	Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках
Главнаяпередача	Коническая, гипоидного типа
— передаточное число	4,556	6,17
Дифференциал	Конический, шестеренчатый
Полуоси	Полностью разгруженные

4.4. Ходовая часть

Рама	Штампованная, клепаная
Колеса	Дисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом
Шины	Пневматические, радиальные, размером 8,25 R20 (240R508)
Параметры установки передних колес:
— угол развала колес	1°
— угол бокового наклона шкворня	8°
— угол наклона нижнего конца шкворня вперед	2°30′
— схождение колес	0—3 мм
Рессоры	Четыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске
Амортизаторы	Гидравлические, телескопические, двустороннего действия. Установлены на передней оси автомобиля

4.5. Рулевое управление

Модель автомобиля	ГАЗ-3309	ГАЗ-3307
Тип рулевого механизма	Винт-шариковая гайка	Глобоидный червяк с трехгребневым роликом
— передаточное число	23,09) (и среднем положении)	21,3 (в среднем положении)
Усилитель рулевого привода	Гидравлический с раздельным расположением силового цилиндра и распределителя. Насос гидроусилителя руля — шестеренчатый, с переливным клапаном	—

4.6. Тормозное управление

Рабочая тормозная система	С пневмогидравлическим приводом. Тормозные механизмы — колодочные, барабанного типа с автоматической регулировкой зазора между накладкой и барабаном
Запасная тормозная система	Каждый контур рабочей тормозной системы
Стояночная тормозная система	С механическим тросовым приводом к задним колесным тормозным механизмам

4.7. Электрооборудование

Модель автомобиля	ГАЗ-3309	ГАЗ-3307
Система проводки	Однопроводная, отрицательные выводы соединены с корпусом автомобиля
Номинальное напряжение в сети, В	24	12
Генератор	Переменного тока, со встроенным регулятором напряжения и выпрямительным блоком, с регулировкой «Зима -Лето»	Переменного тока, со встроенным выпрямительным блоком
— марка	51.3701–01 или ГГ273В1–3	Г287
Регулятор напряжения	—	2702.3702 (с тремя уровнями «Зима—Лето—Норма»)
Аккумуляторная батарея	Четыре (6СТ-55А или 6СТ-55АЗ)	Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ)
Стартер	7402.3708 или AZJ/3381 «Искра»	СТ230-А1
Свечи накаливания	11720720	—
Фары	62.3711–19	62.3711–18
Указатели поворота	511.3726–10	51.3726–10
Передние фонари	ПФ130АБ—01	ПФ130А—01
Передние габаритные фонари	264.3712	265.3712
Задние фонари	355.3716—левый	357.3716—левый
	354.3716—правый	356.3716—правый
Задние габаритные фонари	441.3712	44.3712
Задний противотумапный фонарь	2462.3716	2452.3716
Фонарь боковой габаритный	4802.3731–03	4802.3731–02
Фонарь заднего хода	ФП135–3716-Г или 2112.3711–02	ФП135–3716-В или 2102.3711–02
Электромеханический корректор фар	ЭМКФ04–01	ЭМКФ04
Выключатель приборов и стартера	1902.3704000 или	2101–3704000–11
Стеклоочиститель	711.5205100	20.5205 или 71.5205
Стеклоомыватель	123.5208000	122.5208000
Блок управления двигателем	—	МИКАС 11V8
Датчик абсолютною давления	—	45.3829 или ЛГФИ.406231.004
Реле	—	85.3747 или 90.3747–10 или 113.3747010–10
Датчик кислорода	—	25.368889
Блок управления двигателем (система управлениия ф. «Bosch»)	0281В04121

4.8. Кабина и платформа

Кабина	Металлическая, двухместная, двухдверная
Отопитель	Жидкостный, с радиатором, включенным в систему охлаждения двигателя
Сиденья	Раздельные — водителя и пассажира
Оперение	Металлическое, с капотом аллигаторного типа
Платформа	С металлическими бортами, задний и оба боковые — откидные, с деревометаллическим основанием
Размеры платформы (внутренние), мм:
— длина	3490
— ширина	2170
— высота бортов	510

4.9. Основные данные для регулировок и контроля

Модель автомобиля	ГАЗ-3309		ГАЗ-3307
Зазоры между стержнями клапанов и коромыслами на холодном двигателе, мм
— впускных	0,25+0,05-0,10		0,20—0,30 (0,15–0,20)*
— выпускных	0,45+0,05-0,10		0,20—0,30 (0,15–0,20)*
Давление масла** (при температуре масла 80—85°С), КПа (кгс/см2):
— при номинальной частоте вращения коленчатого вала 2400 мин-1;	250–350 (2,5–3,5)
— при движении на прямой передаче со скоростью 60 км/ч;	—		250–350 (2,11 8,6)
— на минимальных оборотах холостого хода	80 (0,8)		90 (0,9)
Оптимальная температура жидкости в системе охлаждения двигателя, °С		80–90
Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1	800		600
Зазор между электродами свечей, мм	—		0,85–1,0
Номинальное напряжение генератора, В	28		14
Прогиб ремней привода вентилятора и генератора при нажатии с усилием 4 даН (4 кгс), мм	12–17		10–15
Свободный ход педали сцепления, мм	ю-зо		40–55
Полный ход педали сцепления, мм		190–200
Свободный ход педали тормоза, мм		3–13

* Допускается у крайних клапанов обоих рядов (впускных 1 и 8, выпускных 4 и 5 цилиндров).

** Для контроля, регулировке не подлежит.

Суммарный люфт рулевого колеса (при работающем двигателе — для ГАЗ-3309) в положении, соответствующем прямолинейному движению, град. не более	10		10
Давление воздуха в шинах, КПа (кгс/см2)
— передних колес		380–400 (3,9–4,1)
— задних колес		610–630 (6,2–6,4)
Перемещение рычага привода стояночного тормоза при приложении усилия 55–60 даН (55–60 кгс)		15–20 зубьев

ГАЗ-3307 технические характеристики, фотографии

Модель	ГАЗ-3307 (ЗМЗ-5231)
Годы выпуска	1989 — н.в.
Тип	грузовой
Компоновка	Переднемоторная, заднеприводная
Колесная формула	4 х 2
Габариты
Длина	6330 мм.
Ширина по зеркалам	2700 мм.
Высота по кабине	2350 мм.
Дорожный просвет	265 мм.
Колесная база	3770 мм.
Колея передняя	1630 мм.
Колея задняя	1690 мм.
Снаряженная масса без тента	3200 кг.
Снаряженная масса с тентом	3350 кг.
Полная масса	7850 кг.
Грузоподъёмность с платформой без тента	4500 кг.
Грузоподъёмность с платформой с тентом	4350 кг.
Радиус поворота	8 м.
Число мест	3
Двигатель ГАЗ-3307
Марка	ЗМЗ-5231
Тип	бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Рабочий объём	4,67 л3
Мощность двигателя кВт (л.с.)	87,5(119) при 2400 об/мин.
Мощность двигателя кВт (л.с.)	83(113) при 3200 об/мин.
Степень сжатия	17
Число цилиндров	8
Число клапанов	16
Клапаный механизм
Диаметр цилиндров	92 мм.
Ход поршня	88 мм.
Максимальный крутящий момент Н×м (кгс×м)	413(42) при 1300-1600 об/мин-1
Максимальный крутящий момент Н×м (кгс×м)	294,3(30) при 2000-2500 об/мин-1
Расположение цилиндров	V-образное
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Система питания	закрытая
Минимальная устойчивая частота вращения коленчатого вала на холостом ходу, мин-1	600
Трансмиссия
Сцепление	Однодисковое, сухое, фрикционное, с демпфером. Привод сцепления — гидравлический
Коробка передач	механическая, 5-ступенчатая, с постоянным зацеплением шестерен
Передаточные числа I-передача	6,55
Передаточные числа II-передача	3,933
Передаточные числа III-передача	2,376
Передаточные числа IV-передача	1,000
Задний ход	5,735
Карданная передача	Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках
Главная передача	Коническая, гипоидного типа
Дифференциал	Конический, шестеренчатый
Полуоси	полностью загруженные
Подвеска
Рама	штампованная, клепаная
Колеса	дисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом
Шины	пневматические, радиальные, размером 8,25 R20(240R508)
Рессоры	Четыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске
Амортизаторы	Гидравлические, телескопические, двустороннего действия. Установлены на передней оси
Рулевое управление	Глобоидный червяк с трехгребневым роликом
Тормозная система
Рабочая тормозная система	с пневмогидравлическим приводом. Тормозные механизмы — колодочные, барабанного типа с автоматической регулировкой зазора между накладкой и барабаном
Запасная тормозная система	Каждый контур рабочей тормозной системы
Стояночная тормозная система	С механическим тросовым приводом к задним колесным тормозным механизмам
Общие характеристики
Максимальная скорость без прицепа	90 км/ч.
Расход топливана 100 км. при 60 км/ч.	19,6 л.
Расход топливана 100 км. при 80 км/ч.	26,4 л.
Объём топливного бака	? л.
Угол свеса с нагрузкой передний	38o
Угол свеса с нагрузкой задний	25o
Погрузочная высота	1365 мм.
Угол подъёма с нагрузкой	14o

Грузовой автомобиль ГАЗ-3307 и его характеристики

______________________________________________________________________________

Грузовой автомобиль ГАЗ-3307 и его характеристики

Грузовой автомобиль ГАЗ-3307 предназначен для эксплуатации по всем видам дорог с твердым покрытием и характеризуется высокими техническими и эксплуатационными параметрами. При разработке конструкции этой модели предусматривалась унификация широкого спектра по запчастям и агрегатам автомобилей действующего производства, что облегчало техническое обслуживание и ремонт.

Автомобиль ГАЗ-3307 с грузоподъемностью 4,5 тонн имеет цельнометаллическую двухместную кабину капотного типа, с панорамным стеклом, оборудованную эффективной системой вентиляции и отопления.

Кабина имеет удобное размещение органов управления, современную по конструкции панель приборов, мягкую обивку дверей и внутренних панелей, регулируемые сиденья, оснащенные ремнями безопасности. Платформа — с деревометаллическим основанием и тремя откидными бортами, предусмотрена возможность установки надставных бортов и тента.

Коробка передач грузового автомобиля ГАЗ-3307 — 4-х ступенчатая, рессорные подвески являются зависимыми. Рабочая тормозная система с барабанными тормозными механизмами оснащена гидроприводом. Она имеет два тормозных контура, один из которых является запасным тормозом.

В рулевом управлении используется глобоидный червячный механизм с трехгребневым роликом. Электрооборудование состоит из однопроводной системы с напряжением сети 12 вольт.

Базовые характеристики автомобиля ГАЗ-3307

Грузоподъемность автомобиля, кг — 4500
Полная масса автомобиля, кг — 7850
Масса автомобиля в снаряженном состоянии, кг — 3200

Габаритные размеры автомобиля ГАЗ-3307 (мм)

длина — 6330
ширина — 2700
высота — 2350
высота (по тенту без нагрузки) — 2905

Колесная база — 3770
Колея передних колес — 1630
Колея задних колес — 1690
Дорожный просвет — 265

Радиус поворота, м — 8
Наибольшая скорость с полной нагрузкой, км/ч — 90
Наибольший угол преодолеваемого подъема, % (град.) — 25 (14)
Погрузочная высота платформы, мм — 1365

Параметры двигателя грузового автомобиля ГАЗ-3307

Модель — ЗМЗ-513
Тип — Бензиновый, 4-тактный, карбюраторный, жидкостного охлаждения
Число и расположение цилиндров — 8, V-образное
Порядок рaботы цилиндров — 1-5-4-2-6-3-7-8
Направление вращения коленчатого вала — Правое
Диаметр цилиндра и ход поршня, мм — 92х88

Рабочий объем, л — 4,67
Степень сжатия — 7,6
Номинальная мощность нетто, кВт (л.с.), не менее — 87,5(119)
Максимальный крутящий момент нетто, Нм (кг/см) — 413(42)
Система вентиляции — Закрытая

Трансмиссия ГАЗ-3307

Сцепление — Однодисковое, сухое, фрикционное, с демпфером крутильных колебаний на ведомом диске, с периферийными нажимными пружинами. Привод сцепления — гидравлический

Коробка передач — Механическая, 4-ступенчатая
Карданная передача — Два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках

Главная передача — Коническая, гипоидного типа
Дифференциал — Конический, шестеренчатый
Полуоси — Полностью разгруженные

Ходовая часть ГАЗ-3307

Рама — Штампованная, клепаная
Колеса — Дисковые, с ободом 152Б-508 (6,0Б 20) с разрезным бортовым кольцом
Шины — Пневматические, радиальные, размером 8,25 R20(240R508)

Рессоры — Четыре, продольные, полуэллиптические с дополнительными рессорами в задней подвеске
Амортизаторы — Гидравлические, телескопические, двустороннего действия. Установлены на передней оси автомобиля

Рулевое управление и тормозная система ГАЗ-3307

Тип рулевого механизма — Глобоидный червяк с трехгребневым роликом с передаточным числом — 21,3 (в среднем положении)

Рабочая тормозная система — С пневмогидравлическим приводом.
Тормозные механизмы — колодочные, барабанного типа с автоматической регулировкой зазора между накладкой и барабаном
Запасная тормозная система — Каждый контур рабочей тормозной системы
Стояночная тормозная система — С механическим тросовым приводом к задним колесным тормозным механизмам

Электрооборудование и приборы ГАЗ-3307

Система проводки — Однопроводная, отрицательные выводы соединены с корпусом автомобиля
Номинальное напряжение в сети, В — 12
Генератор — Переменного тока, со встроенным выпрямительным блоком Г287
Регулятор напряжения — 2702.3702
Аккумуляторная батарея — Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ)
Стартер — СТ230-А1

Основные параметры регулировок автомобиля ГАЗ-3307

Зазоры между стержнями клапанов и коромыслами на холодном двигателе, мм

— впускных — 0,20-0,30 (0,15-0,20)
— выпускных — 0,20-0,30 (0,15-0,20)

Номинальное напряжение генератора, В — 14
Прогиб ремней привода вентилятора и генератора при нажатии с усилием 4 даН (4 кгс), мм — 10-15
Свободный ход педали сцепления, мм — 40-55
Полный ход педали сцепления, мм — 190-200
Свободный ход педали тормоза, мм — 3-13



______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

ГАЗ

САЗ 3307 v 1.0

— Мощность: 92 кВт / 125 л.с.
— Скорость: 90 км / ч;
— Емкость топливного бака: 160 литров;
— Стоимость: 8500 евро;
— Стоимость обслуживания в день: 5 €;
— Выбор типа кузова;
— Объем кузова: 15 000/19 000 л .;
— Двери открываются;
— Панель приборов рабочая;
— Рабочее освещение;
— Рабочие зеркала заднего вида;
— оставляет следы;
— Пачкается и моется.

Кредиты:

Sergey54Rus,} I {EKA Перегон в 15ку Сибирский, Липецк_48

,

ГАЗ gaz, saz 3307

starea foarte buna tiai костюм siai plecat posibil skimb

General

• Tip ofertă Vând
• Marca ГАЗ
• Model gaz, saz 3307
Starea gaz, saz 3307 Starea gaz, saz 3307

Характеристики

• Volan Stânga
• Tipul combustibilului Benzină
• Наконечник caroserie Basculantă
• Наконечник tracțiune 4×2
• Anul fabricației 1993
• Емкость двигателя 5 см³
• Putere
• Putere.parcursă 95 km
• Capacitatea de greutate 5 t
• Masa total (kg) până la 3500

.
