Самый плотный металл: 10 самых тяжелых металлов в мире по плотности: список ТОП 10 элементов

Топ 10 самых плотных веществ



Плотность или точнее, объемная массовая плотность вещества представляет собой его массу на единицу объема (обозначается в кг/м3 ). В космосе самый плотный объект, наблюдаемый до настоящего времени, является нейтронной звездой — коллапсирующим ядром массивной звезды, масса которой в два раза больше массы Солнца. Но как насчет Земли? Какой самый плотный материал на Земле?

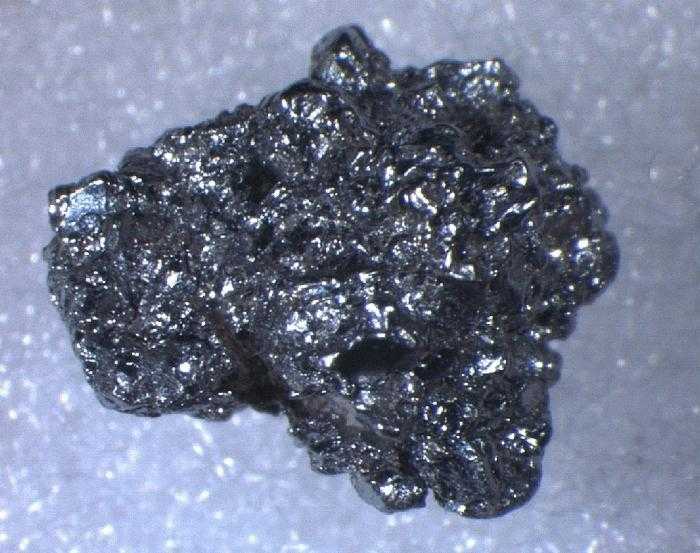

1. Осмий, Плотность: 22,59 г/см3

Осмий, пожалуй, самый плотный природный элемент на Земле, который относится к драгоценной платиновой группе металлов. Это блестящее вещество имеет вдвое большую плотность свинца и чуть больше, чем у иридия. Впервые он был открыт Смитсоном Теннантом и Уильямом Хайдом Волластоном еще в 1803 году, когда они впервые изолировали этот стабильный элемент от платины Он в основном используется в материалах, где чрезвычайно важна высокая прочность.







2. Иридий, Плотность: 22,56 г/см3

Иридий — твердый, блестящий и один из самых плотных переходных металлов в платиновой группе.  Он также является самым устойчивым к коррозии металлом, известным до настоящего времени, даже при экстремальных температурах 2000 ° C. Он был открыт в 1803 году Смитсоном Теннантом среди нерастворимых примесей в природной платине.





3. Платина, Плотность: 21,45 г/см3

Платина является чрезвычайно редким металлом на Земле со средним содержанием 5 микрограммов на килограмм.  Южная Африка является крупнейшим производителем платины с 80% мирового производства, а также небольшим вкладом США и России. Это плотный, пластичный и нереактивный металл.

Помимо символа престижа (ювелирные изделия или любые аналогичные аксессуары), платина используется в различных областях, таких как автомобильная промышленность, где она используется для производства устройств контроля выбросов автомобилей и для переработки нефти. Другие малые области применения включают, например, медицину и биомедицину, оборудование для производства стекла, электроды, противоопухолевые препараты, датчики кислорода, свечи зажигания.





4. Рений, Плотность :21,2 г/см 3

Элемент Рений назван в честь реки Рейн в Германии после того, как он был обнаружен тремя немецкими учеными в начале 1900-х годов. Как и другие металлы платиновой группы, рений также является драгоценным элементом Земли и имеет вторую самую высокую температуру кипения, третью самую высокую температуру плавления любого известного элемента на Земле.

Из-за таких экстремальных свойств рений (в виде суперсплавов) широко используется в лопатках турбин и движущихся соплах практически всех реактивных двигателей во всем мире. Это также один из лучших катализаторов риформинга нафты (жидкой углеводородной смеси), изомеризации и гидрирования.





5. Плутоний, Плотность: 19,82 г/см3

В настоящее время плутоний является самым плотным радиоактивным элементом в мире. Впервые он был выделен в лаборатории Калифорнийского университета в 1940 году, когда исследователи взорвали уран-238 в огромном циклотроне.  Затем первое крупное применение этого смертоносного элемента в Манхэттенском проекте, где значительное количество плутония было использовано для детонации «Толстяка», ядерного оружия примененного в японском городе Нагасаки.





6. Золото, Плотность: 19,30 г/см3

Золото является одним из самых ценных, популярных и востребованных металлов на Земле. Мало того, что, согласно нынешнему пониманию, золото на самом деле происходит от взрывов сверхновых в далеком космосе. Согласно периодической таблице, золото принадлежит к группе из 11 элементов, известных как переходные металлы.





7. Вольфрам, Плотность: 19,25 г/см3

Наиболее распространенное использование вольфрама в лампах накаливания и рентгеновских трубах, где его высокая температура плавления важна для эффективной работы в условиях сильной жары. В чистом виде его температура плавления, пожалуй, самая высокая из всех металлов, найденных на Земле. Китай является крупнейшим производителем вольфрама в мире, затем следуют Россия и Канада.

Его чрезвычайно высокая прочность на растяжение и относительно небольшой вес также сделали его подходящим материалом для производства гранат и снарядов, где он легируются другими тяжелыми металлами, такими как железо и никель.





8. Уран, Плотность: 19,1 г/см3

Как и торий, уран также слабо радиоактивен. Естественно, уран содержится в трех разных изотопах: уран-238, уран-235 и реже уран-234. Существование такого элемента было впервые обнаружено еще в 1789 году, но его радиоактивные свойства были открыты только в 1896 году Эженом-Мельхиором Пелиго, и его практическое использование впервые было применено в 1934 году.





9. Тантал, Плотность: 16,69 г/см3

Тантал относится к тугоплавкой группе металлов, которая составляет незначительную долю в различных типах сплавов. Он твердый, редкий и обладает высокой устойчивостью к коррозии, что делает его идеальным материалом для высокопроизводительных конденсаторов, которые идеально подходят для домашних компьютеров и электроники.

Другое важное применение тантала — в хирургических инструментах и ​​в имплантатах тела из-за его способности непосредственно связываться с твердыми тканями внутри нашего тела.







10. Ртуть, Плотность: 13,53 г/см 3

На мой взгляд, ртуть является одним из самых интересных элементов периодической таблицы. Это один из двух твердых элементов, который становится жидким при нормальной комнатной температуре и давлении, а другой — бром. Температура замерзания составляет -38,8 ° C, а кипения — около 356,7 ° C.





Топ 10 самых старых бирж мира

10 самых тяжелых металлов в мире по плотности

Содержание

Мы все любим металлы. Машины, велосипеды, кухонная техника, банки для напитков и множество других вещей — все они состоят из металла. Металл — краеугольный камень нашей жизни. Но иногда он бывает очень тяжелым.

Когда мы говорим о тяжести того или иного метала, то обычно имеем в виде его плотность, то есть соотношение массы к занимаемому объёму.

Еще одним способом измерения «веса» металлов является их относительная атомная масса. Самыми тяжелыми металлами по относительной атомной массе являются плутоний и уран.

Если вы хотите узнать, какой металл самый тяжелый, если рассматривать его плотность, то мы рады вам помочь. Вот топ-10 самых тяжелых металлов на Земле с указанием их плотности на кубический см.

10. Тантал — 16,67 г/см³

Десятую строчку в рейтинге занимает синевато-серый, очень твердый металл со сверхвысокой температурой плавления. Несмотря на свою твердость он пластичен, как золото.

Тантал является важным компонентом во многих современных технологиях. В частности, он используется для производства конденсаторов, которые применяются в компьютерной технике и мобильных телефонах.

9. Уран — 19,05 г/см³

Это самый тяжелый элемент на Земле, если учитывать его атомную массу — 238,0289 г/моль. В чистом виде уран представляет собой серебристо-коричневый тяжелый металл, который почти вдвое плотнее свинца.

Как и плутоний, уран служит необходимым компонентом для создания ядерного оружия.

8. Вольфрам — 19,29 г/см³

Считается одним из самых плотных элементов в мире. В дополнение к своим исключительным свойствам (высокая теплопроводность и электропроводность, очень высокая стойкость к воздействию кислот и истиранию) вольфрам также отличается тремя уникальными свойствами:

• После углерода он имеет самую высокую температуру плавления — плюс 3422 ° C. А его температура кипения — плюс 5555 ° C, эта температура примерно сопоставима с температурой поверхности Солнца.

• Сопровождает оловянные руды, однако препятствует выплавке олова, переводя его в пену шлаков. За это и получил свое название, которое в переводе с немецкого означает «волчьи сливки».
• Вольфрам имеет самый низкий коэффициент линейного расширения при нагревании из всех металлов.

7. Золото — 19,29 г/см³

С давних времен люди покупают, продают и даже убивают за этот драгоценный металл. Да что люди, целые страны занимаются скупкой золота. Лидером государств с самыми крупными запасами золота на данный момент является Америка. И вряд ли наступит пора, когда в золоте не будет нужды.

Говорят, что деньги не растут на деревьях, но золото — растет! Небольшое количество золота можно найти в листьях эвкалипта, если тот находится на золотоносной почве.

6. Плутоний — 19,80 г/см³

Шестой самый тяжелый металл в мире — один из самых нужных компонентов для ядерных держав мира. А еще он — настоящий хамелеон в мире элементов. Плутоний демонстрирует красочное состояние окисления в водных растворах, при этом их цвет варьируется от светло-фиолетового и шоколадного до светло-оранжевого и зеленого. Цвет зависит от степени окисления плутония и солей кислот.

5. Нептуний — 20,47 г/см³

Этот металл с серебристым блеском, названный в честь планеты Нептун, был открыт химиком Эдвином Макмилланом и геохимиком Филиппом Абельсоном в 1940 году. Он используется для получения шестого номера в нашем списке, плутония.

4. Рений — 21,01 г/см³

Слово «Рений» происходит от латинского Rhenus, что означает «Рейн». Нетрудно догадаться, что этот металл был обнаружен в Германии. Честь его открытия принадлежит немецким химикам Иде и Вальтеру Ноддакам. Это последний из открытых элементов, у которого есть стабильный изотоп.

Из-за очень высокой температуры плавления рений (в виде сплавов с молибденом, вольфрамом и другими металлами) применяется для создания компонентов ракетной техники и авиации.

3. Платина — 21,40 г/см³

Один из самых драгоценных металлов в этом списке (кроме Осмия и Калифорния-252) используется в самых разных областях — от ювелирного дела до химической промышленности и космической техники. В России лидером по добыче платинового металла является ГМК «Норильский никель». В год в стране добывается около 25 тонн платины.

2. Осмий — 22,61 г/см³

Хрупкий и при этом крайне твердый металл редко используется в чистом виде. В основном его смешивают с другими плотными металлами, такими как платина, для создания очень сложного и дорогого хирургического оборудования.

Название «осмий» происходит от древнегреческого слова «запах». При растворении щелочного сплава осмиридия в жидкости появляется резкое амбре, похожее на запах хлора или подгнившей редьки.

И осмий и иридий (первое место рейтинга) весят примерно в два раза больше свинца (11,34 г/см³).

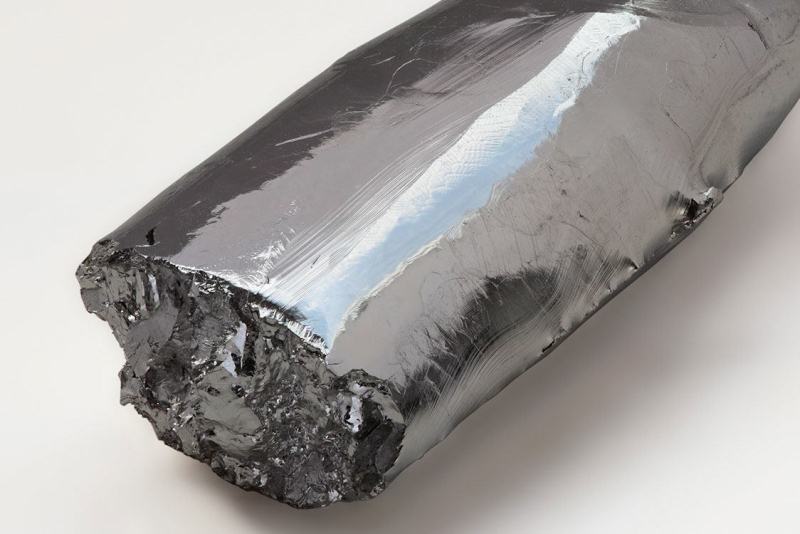

1. Иридий — 22,65 г/см³ – самый тяжелый металл

Этот металл с полным правом может претендовать на звание элемента с наибольшей плотностью. Однако споры о том, какой же металл тяжелее — иридий или осмий, все-таки ведутся. А все дело в том, что любая примесь может снизить плотность этих металлов, а их получение в чистом виде — очень тяжелая задача.

Теоретическая расчетная плотность иридия составляет 22,65 г/см³. Он почти втрое тяжелее, чем железо (7,8 г/см³). И почти вдвое тяжелее, чем самый тяжелый жидкий металл — ртуть (13,6 г/см³).

Как и осмий, иридий был открыт английским химиком Смитсоном Теннантом в начале 19 века. Любопытно, что Теннант нашел иридий вовсе не целенаправленно, а случайно. Он был обнаружен в примеси, оставшейся после растворения платины.

Иридий в основном используется в качестве отвердителя платиновых сплавов для оборудования, которое должно выдерживать высокие температуры. Он перерабатывается из платиновой руды и является побочным продуктом при добыче никеля.

Название «иридий» переводится с древнегреческого как «радуга». Это объясняется наличием в металле солей разнообразной окраски.

Самый тяжелый металл в периодической таблице Менделеева очень редко встречается в земных веществах. Поэтому его высокая концентрация в образцах породы — маркер их метеоритного происхождения. За год во всем мире добывают около 10 тысяч килограмм иридия. Крупнейший его поставщик — Южная Африка.

Осмий | Определение, свойства, использование и факты

осмий

См. все носители

Связанные темы:

химический элемент переходный металл рутений осмий-187 осмий-186

Просмотреть весь связанный контент →

Резюме

Прочтите краткий обзор этой темы

осмий (Os) , химический элемент, один из платиновых металлов групп 8–10 (VIIIb), периодов 5 и 6 периодической таблицы и самый плотный встречающийся в природе элемент. Серо-белый металл, осмий очень твердый, хрупкий, с ним трудно работать даже при высоких температурах. Из платиновых металлов он имеет самую высокую температуру плавления, поэтому сплавление и литье затруднены. Осмиевые провода использовались для нитей накала первых ламп накаливания до появления вольфрама. Он использовался в основном в качестве упрочнителя в сплавах платиновых металлов, хотя обычно его заменял рутений. Твердый сплав осмия и иридия использовался для наконечников перьевых ручек и игл фонографов, а четырехокись осмия используется в некоторых органических синтезах.

Чистый металлический осмий не встречается в природе. Осмий имеет низкое содержание в земной коре около 0,001 части на миллион. Хотя и редко, но встречается в самородных сплавах с др. платиновыми металлами: в сисерските (до 80%), в иридосмине, в ауросмиридии (25%), в небольших количествах в самородной платине. Процессы его выделения являются неотъемлемой частью металлургического искусства, применимого ко всем платиновым металлам.

Britannica Викторина

118 Названия и символы периодической таблицы Викторина

Английский химик Смитсон Теннант открыл этот элемент вместе с иридием в остатках платиновых руд, не растворимых в царской водке. Он объявил о его выделении (1804 г.) и назвал его за неприятный запах некоторых его соединений (греч. osme , запах).

Из платиновых металлов осмий наиболее быстро подвергается воздействию воздуха. Порошок металла даже при комнатной температуре источает характерный запах ядовитого летучего четырехокиси OsO

4 . Поскольку растворы OsO ₄ восстанавливаются до черного диоксида OsO ₂ некоторыми биологическими материалами, иногда используется для окрашивания тканей при микроскопических исследованиях.

Осмий вместе с рутением является самым благородным из платиновых металлов, и холодная и горячая кислоты на них не действуют. Его можно растворить расплавленными щелочами, особенно если присутствует окислитель, такой как хлорат натрия. Осмий будет реагировать при 200 ° C с воздухом или кислородом с образованием OsO ₄ .

Осмий проявляет в своих соединениях степени окисления от 0 до +8, за исключением +1; хорошо охарактеризованные и стабильные соединения содержат элемент в состояниях +2, +3, +4, +6 и +8. Существуют также карбонильные и металлоорганические соединения в низких степенях окисления -2, 0 и +1. Рутений — единственный другой элемент, который, как известно, имеет степень окисления 8. (Химический состав рутения и осмия в целом аналогичен). Все соединения осмия легко восстанавливаются или разлагаются при нагревании с образованием свободного элемента в виде порошка или губки.

Существует обширная химия тетраоксидов, оксогалогенидов и оксоанионов. Свидетельств существования простых акваионов мало, если таковые вообще имеются, и можно считать, что практически все их водные растворы, независимо от присутствия анионов, содержат комплексы.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Природный осмий состоит из смеси семи стабильных изотопов: осмий-184 (0,02%), осмий-186 (1,59%), осмий-187 (1,96%), осмий-188 (13,24%), осмий-189. (16,15%), осмий-190 (26,26%) и осмий-192 (40,78%).

Свойства элемента

атомный номер	76
atomic weight	190.23
melting point	3,000 °C (5,432 °F)
boiling point	about 5,000 °C (9,032 °F)
specific gravity	22. 59 (20 °C)
oxidation states	+2, +3, +4, +6, +8
electron configuration	[Xe]4 f 14 5 d 6 6 с 2

Редакторы Британской энциклопедии Эта статья была недавно отредактирована и обновлена ​​Эриком Грегерсеном.

Всегда ли осмий является самым плотным металлом?

Всегда ли осмий является самым плотным металлом? — technology.matthey.com

Всегда ли осмий является самым плотным металлом?

Английский (китайский)

Архив журнала

Johnson Matthey Technol. Рев., 2014 г., 58 , (3), 137
дои: 10.1595/147106714X682337

Всегда ли осмий является самым плотным металлом?

Сравнение плотностей иридия и осмия

---

Поделиться этой страницей:

• Твиттер
• Фейсбук
• LinkedIn
• Реддит
• Копать
• СМЕШИВАНИЕ

---

Краткое содержание статьи

Установив, что осмий является самым плотным металлом при комнатной температуре, возникает вопрос, всегда ли он является самым плотным металлом.

Здесь показано, что при атмосферном давлении осмий является самым плотным металлом при всех температурах, хотя существует неоднозначность при температуре ниже 150 К. При комнатной температуре иридий становится самым плотным металлом при давлении выше 2,98 ГПа, при котором плотности двух металлов равны по 22 750 кг м ^–3 .

Введение

В обзорах Крэбтри (1) и автора (2–5) установлено, что при 293,15 К (20°С) осмий является самым плотным металлом при 22 589 ± 5 кг·м ^–3 по сравнению с 22 562 ± 11 кг м ^–3 для иридия, разница в 27 ± 12 кг м ^–3 считается подтверждающей это. Тогда возникает вопрос, всегда ли осмий является самым плотным металлом. Хотя было бы желательно рассмотреть это с точки зрения полной оценки давления-температуры-объема, ограниченные данные по высокому давлению для иридия ограничивают оценку только двумя аспектами — влиянием температуры при атмосферном давлении и влиянием давления при комнатной температуре. .

Влияние температуры при атмосферном давлении

Тепловое расширение иридия известно с точностью ниже комнатной температуры, удовлетворительно до 2000 К и оценено выше этой температуры (4), в то время как тепловое расширение осмия известно только между комнатной температурой и 1300 К и оценивается ниже комнатной температуры (5). Поскольку коэффициент теплового расширения иридия при комнатной температуре при 6,47 × 10 ^–6 K ^–1 выше, чем среднее значение для осмия при 4,99 × 10 ^–6 K ^–1 , можно было бы ожидать, что при большем сжатии ниже комнатной температуры иридий будет самым плотным металлом при низких температурах. Однако это оказывается не так, поскольку плотность осмия при 0 К составляет 22 661 ± 11 кг м ^-3 по сравнению со значением 22 652 ± 11 кг м ^-3 для иридия. Разница в 9 ± 16 кг м ^–3 указывает на неоднозначность и возможность того, что иридий может быть статистически самым плотным металлом. Предполагая, что заданная точность для осмия увеличивается линейно от ±5 кг м ^–3 при 293,15 К до ±11 кг·м ^–3 при 0 К, то неоднозначность плотности существует ниже 150 К, где разность плотностей становится равной при 14 ± 14 кг·м ^–3 . Изменение плотности обоих элементов в диапазоне от 0 до 300 К показано на рис. 1. В высокотемпературной области неоднозначность отсутствует с ростом разности плотностей до 147 ± 12 кг м ^–3 при 1300 К, экспериментальный предел для осмия, в то время как сравнение с соседними элементами родием (6) и рутением (7) предполагает, что средний коэффициент теплового расширения осмия будет по-прежнему ниже, чем у иридия, так что осмий останется самым плотным металлом при высокой температуре. область, край.

Рис. 1.

Плотность в области низких температур

Влияние давления при комнатной температуре

Влияние давления (P) на объем (V) выражено в терминах третьего порядка Берча–Мурнагана уравнение состояния:

P = 1,5 B ₀ (Y ^7/3 – Y ^5/3 ) [1 + 0,75 (Bʹ ₀ – 4)(Y ^2/3 – 1) ] (i)

, где Y = V ₀ /V и V ₀ — объем при нулевом давлении, B ₀ — объемный модуль, а Bʹ ₀ — производная давления от объемного модуля. Когда Bʹ ₀ = 4, говорят, что уравнение имеет второй порядок.

Уравнение показывает, что чем выше значение B ₀ , тем менее сжимаемым будет материал, и поэтому было полной неожиданностью, когда Cynn et al. (8) определил значение B ₀ для осмия как 462 ГПа по сравнению с 443 ГПа для алмаза, что, по-видимому, опровергло давнее мнение о том, что алмаз является наименее сжимаемым элементом. Это привело к дальнейшим измерениям осмия, как указано в 9.0019 Таблица I , из которой следует, что значение, определенное Cynn et al. , по-видимому, было слишком высоким и подвержено систематической ошибке, которая, как предположили Лян и Фанг (9), была связана с различными квазигидростатическими условиями, которые были лучше определены в более поздних экспериментах. Различают определение объемного модуля с помощью измерений констант упругости (EC) и объемного сжатия (VC).

Таблица I.

Определение модуля объемного сжатия осмия

Авторы	Артикул	Метод	B 0 , ГПа	Bʹ 0 , ГПа	Примечания
Синн и др.	(8)	ВК	462 ± 12	2,4 ± 0,5	(а)
Джоши и др.	(10)	ВК	434	(4.0)	(б)
Кеничи	(11)	ВК	395 ± 15	4,5 ± 0,5
Окчелли и др.	(12)	ВК	411 ± 6	4,0
Воронин и др.	(13)	ВК	435 ± 19	3,5 ± 0,8
Pantea и др.	(14)	ЕС	405 ± 5	–
Пандей и др.	(15)	ЕС	411,9	–
Арментраут и Кавнер	(16)	ВК	421 ± 3	(4.0)
Чен и др.	(17)	ВК	390 ± 6	(4.0)
		Выбрано	413 ± 25	4,0 ± 0,5

Примечания к Таблице I

(a) Не включены в средние значения

(b) Пересмотр измерений Cynn et al. (8)

Выбранные значения являются простыми средними значениями с заданной точностью, охватывающей все принятые значения. Выбранное значение B ₀ для осмия теперь меньше, чем для алмаза, и поэтому последний восстанавливает свой статус наименее сжимаемого элемента. Пантея и др. (14) показали, что низкая температура мало влияла на значение B ₀ для осмия со значением при 0 К всего на 5 ГПа больше, чем при 300 К. Однако при высокой температуре Воронин и др. (13) показал снижение на 58 ГПа между 300 K и 1273 K.

Значения объемного сжатия для иридия при комнатной температуре приведены в Таблице II с переходными давлениями, рассчитанными по уравнению (i) с использованием выбранных значений V ₀ as 8,5195 ± 0,0042 см ³ моль ^–1 для иридия (4) и 8,4214 ± 0,0013 см ³ моль ^–1 для осмия (5).

Таблица II.

Определение модуля объемного сжатия иридия

Авторы	Артикул	B 0 , ГПа	Bʹ 0 , ГПа	Перепускное давление, ГПа
Синн и др.	(8)	383 ± 14	3,1 ± 0,8	–
Церениус и Дубровинский	(18)	306 ± 23	6,8 ± 1,5	1,47
		354 ± 6	(4.0)	3,04

Поскольку измерения Cynn et al. (8) для осмия, по-видимому, подвержены систематической ошибке, считается, что такая же ошибка может относиться к их измерениям для иридия и что эти значения не следует рассматривать в дальнейшем. Уравнения третьего и второго порядка, определенные по измерениям Церениуса и Дубровинского (18), приводят к значениям давления, которые не согласуются ни друг с другом, ни с выбранной кривой в графическом представлении. Однако значения B ₀ рассчитано на основе измерений констант упругости при 355 ГПа для MacFarlane и Rayne (19) и 361 ГПа для Adamesku et al. (20) показывают отличное совпадение со значением второго порядка Церениуса и Дубровинского, и считается возможным, что систематические ошибки в измерениях, которые могли повлиять на аппроксимацию третьего порядка, были ограничены аппроксимацией второго порядка. Следовательно, подгонка третьего порядка отклоняется. Однако рассчитанное переходное давление для подгонки второго порядка значительно ниже экспериментального предела измерений в 10 ГПа, и поэтому первоначально его следует рассматривать с некоторым подозрением. Таким образом, выбранная кривая сжимаемости представляет собой интерпретацию Гшнайднером-младшим (21) измерений давления Бриджмена (22), которые до 3 ГПа могут быть представлены уравнением:

V/V ₀ = 1 – 2,775 × 10 ^–3 P – 2,64 × 10 ^–10 P ² (ii)

где P – давление в ГПа.

Пересекающееся давление с использованием уравнений (i) и (ii) составляет 2,98 ГПа при плотности 22 750 кг·м ^–3 , что прекрасно согласуется со значением второго порядка Церениуса и Дубровинского. На самом деле совпадение экстраполированных значений последнего настолько близко согласуется с уравнением (ii) при 3 ГПа, что их можно рассматривать как представляющие значения объемного сжатия для иридия от этого давления до экспериментального предела 65 ГПа.

Среднее значение B ₀ из уравнения (ii) при 355 ГПа (21) превосходно согласуется со значениями, полученными из измерений упругой постоянной МакФарлейна и Рейна (19) и Адамеску и др. (20) и значение второго порядка Церениуса и Дубровинского (18), что 355 ± 10 ГПа можно рассматривать как представляющее значение B ₀ для иридия в области комнатной температуры. Дополнительное значение комнатной температуры 371 ГПа (фактически 37 800 кгс мм ^–2 ), выбранное Дарлингом (23), почти наверняка связано с иной интерпретацией измерений Бриджмена.

Принимая во внимание заданную точность выбранного значения B ₀ для осмия и иридия, считается, что переходное давление имеет точность 5% (±0,15 ГПа). Основываясь на этом значении и значениях плотности для отдельных элементов, можно считать, что плотность в точке пересечения имеет точность ±20 кг·м ^–3 . Поведение значений плотности при давлении в соответствующей области от 2,5 ГПа до 3,5 ГПа показано на рисунке 2, где значение для иридия при 3,5 ГПа является значением второго порядка Церениуса и Дубровинского.

Рис. 2.

Плотность в области перехода

Выводы

При атмосферном давлении показано, что осмий является самым плотным металлом при всех температурах, хотя ниже 150 К существует неоднозначность, которая не будет будет разрешено до тех пор, пока не будут проведены новые измерения низкотемпературного теплового расширения осмия. При комнатной температуре иридий становится самым плотным металлом при давлении 2,98 ± 0,15 ГПа и плотности 22 750 ± 20 кг м 9 .0097 –3 , хотя считается, что определенно требуются дальнейшие экспериментальные определения. С имеющимися в настоящее время данными считается, что репрезентативные значения комнатной температуры B ₀ составляют 413 ± 25 ГПа для осмия и 355 ± 10 ГПа для иридия.

Ссылки

1. R. H. Crabtree, J. Less-Common Met. , 1979, 64 , (1), ССЫЛКА P7 http://dx.doi.org/10.1016/0022-5088(79)
-9
2. J. W. Arblaster, Platinum Metals Rev. , 1989, 33 , (1), 14 ССЫЛКА http://www.platinummetalsreview.com/article/33/1/14-16/
3. J. W. Arblaster, Platinum Metals Rev. , 1995, 39 , (4), 164 ССЫЛКА http://www.platinummetalsreview.com/article/39/4/164-164/
4. J. W. Arblaster, Platinum Metals Rev. , 2010 г., 54 , (2), 93 ССЫЛКА http://www.platinummetalsreview.com/article/54/2/93-102/
5. J. W. Arblaster, Platinum Metals Rev. , 2013, 57 , (3), 177 ССЫЛКА http://www.platinummetalsreview.com/article/57/3/177-185/
6. J. W. Arblaster, Platinum Metals Rev. , 1997 г., 41 , (4), 184 ССЫЛКА http://www.platinummetalsreview.com/article/41/4/184-189/
7. J. W. Arblaster, Platinum Metals Rev. , 2013 г., 57 , (2), 127 ССЫЛКА http://www.platinummetalsreview.com/article/57/2/127-136/
8. Х. Синн, Дж. Э. Клепеис, К.-С. Ю и Д. А. Янг, Phys. Преподобный Летт. , 2002, 88 , (13), 135701 ССЫЛКА http://dx.doi.org/10.1103/PhysRevLett.88.135701
9. Y. Liang and Z. Fang, J. Phys.: Condens. Материя , 2006, 18 , (39), 8749 ССЫЛКА http://dx.doi.org/10.1088/0953-8984/18/39/007
10. K.D. Joshi, G. Jyoti и S.C. Gupta, High Pressure Res. , 2003, 23 , (4), 403 ССЫЛКА http://dx.doi.org/10.1080/0895795031000093263
11. Т. Кеничи, Phys. Ред. Б , 2004, 70 , (1), 012101 ССЫЛКА http://dx.doi.org/10.1103/PhysRevB.70.012101
12.  F. Occelli, D.L. Farber, J. Badro, C.M. Aracne, D.M. Teter, M. Hanfland, B. Canny and B. Couzinet, Phys. Преподобный Летт. , 2004, 93 , (9), 095502 ССЫЛКА http://dx. doi.org/10.1103/PhysRevLett.93.095502
13. Г. А. Воронин, К. Пантеа, Т. В. Зерда, Л. Ван и Ю. Чжао, J. Phys. хим. Твердые вещества , 2005, 66 , (5), 706 ССЫЛКА http://dx.doi.org/10.1016/j.jpcs.2004.08.045
14. C. Pantea, I. Mihut, H. Ledbetter, JB Betts, Y. Zhao, L.L. Daemen, H. Cynn and A. Migliori, Acta Mater. , 2009, 57 , (2), 544 ССЫЛКА http://dx.doi.org/10.1016/j.actamat.2008.09.034
15. Д. К. Пандей, Д. Сингх и П. К. Ядава, Platinum Metals Rev. , 2009 г., 53 , (2), 91 ССЫЛКА http://www.platinummetalsreview.com/article/53/2/91-97/
16. М. М. Арментраут и А. Кавнер, J. Appl. физ. , 2010, 107 , (9), 093528 ССЫЛКА http://dx.doi.org/10.1063/1.3369283
17. Х. Чен, Д. Хе, Дж. Лю, Ю. Ли, Ф. Пэн, З. Ли, Дж. Ван и Л. Бай, евро. физ. J. B , 2010, 73 , (3), 321 ССЫЛКА http://dx.doi.org/10.1140/epjb/e2009-00436-4
18.  Ю. Церениус и Л. Дубровинский, J. Alloy Compd. , 2000, 306 , (1–2), 26 ССЫЛКА http://dx.doi.org/10.1016/S0925-8388(00)00767-2
19. R. E. MacFarlane and J. A. Rayne, Phys. лат. , 1966, 20 , (3), 234 ССЫЛКА http://dx.doi.org/10.1016/0031-9163(66)-4
20. Р. А. Адамеску, В. А. Бархатов и А. В. Ермаков, Высокочистые Вещи , 1990, (3), 219
21. К. А. Гшнайднер мл., Solid State Phys. , 1964, 16 , 275 ССЫЛКА http://dx.doi.org/10.1016/S0081-1947(08)60518-4
22. П. В. Бриджмен, Дедал , 1949, 77 , (1), 187
23. A. S. Darling, Platinum Metals Rev. , 1966, 10 , (1), 14 ССЫЛКА http://www.platinummetalsreview.com/article/10/1/14-19/

Автор

Джон В. Арбластер интересуется историей науки и оценкой термодинамических и кристаллографических свойств элементов. Сейчас на пенсии, ранее работал химиком-металлургом в ряде коммерческих лабораторий и занимался анализом широкого спектра черных и цветных сплавов.
