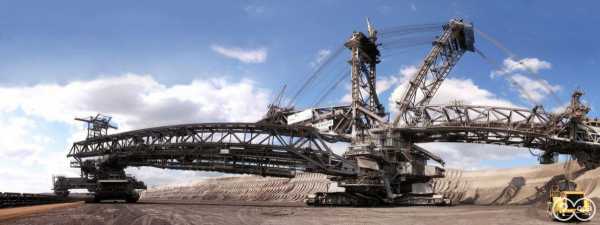

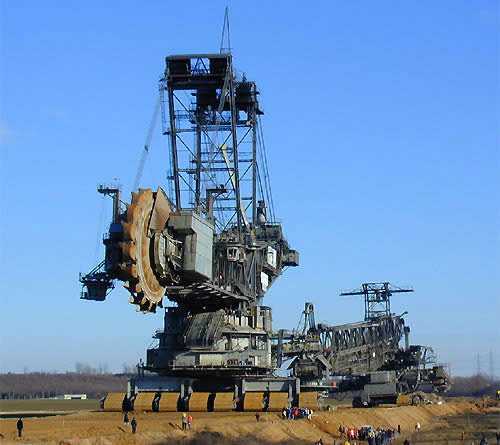

Bagger 288 - самый большой в мире роторный экскаватор.


Самый большой в мире роторный экскаватор





Bagger 288 – это самая большой механизм в мире, предназначенный для работы с породой.
Роторный экскаватор Bagger 288 создан для работы в открытом карьере по добыче бурого угля.
Этому экскаватору так же принадлежит звание самой большой самоходной установки на планете.
Этот грандиозный механизм был создан немецкой компанией Krupp в 1978 году и до сих пор остается самым крупным роторным экскаватором на планете.
Разработка, проектирование и само производство длилось 5 лет.
Стоимость производства экскаватора составила 100 000 000$
Экскаватором управляет экипаж из 5 человек.

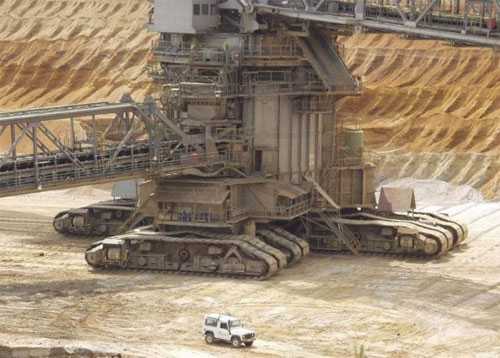

Ходовая часть включает в себя 12 блоков гусениц, этот грандиозный механизм двигается с максимальной скоростью несколько менее 1 км/час.
Подготовка пути от завода до карьера обошлась в 10 000 000$
Интересный факт заключается в том, что полная сборка производилась не на карьере из отдельных блоков, как собирают традиционно подобные механизмы, а именно на заводе компании. А вот до карьера экскаватор поехал своим ходом. Это движение стало по – настоящему крупным шоу в Германии, да и во всем мире, движение происходило на виду тысяч как праздных наблюдателей, так и корреспондентов и специалистов компании.

Ниже приведены технические характеристики экскаватора, но что бы представить  эти масштабы, приведем некоторые сравнения.
Длинна, эквивалентна длине 2,5 футбольным полям.
Масс приметно такая, как масса джипов, поставленных бампер к бамперу, которая растянулась бы на 100 км.
Объем извлекаемой породы за сутки работы эквивалентен, тому, если бы вырыть яму по размерам футбольного поля и глубиной в 9 – этажный дом.
Добытым углем за сутки наполняется 2400 железнодорожных вагонов.


Технические характеристики роторного экскаватора Bagger 288:

Высота: 104 метра


Длинна: 235 метров
Масса:  45 500 тонн
Давление на грунт: 17,1 Н/см ²
Максимальная скорость передвижения: 0,6 км/ч
Потребляемая мощность: 16,5 мегаватт
Диаметр ковшевого ротора: 21,6 м
Объём одного ковша: 6,6 м³

Скорость вращения ротора: 48 оборотов в минуту.

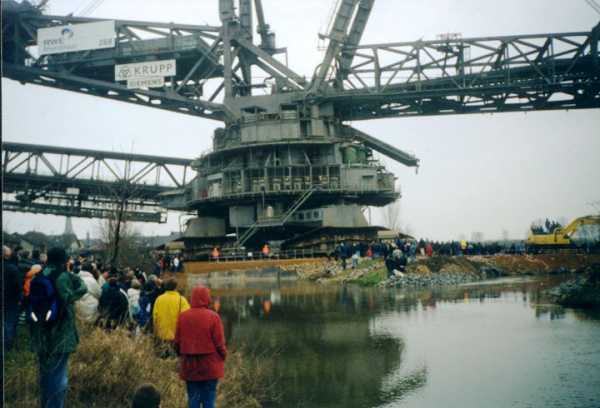

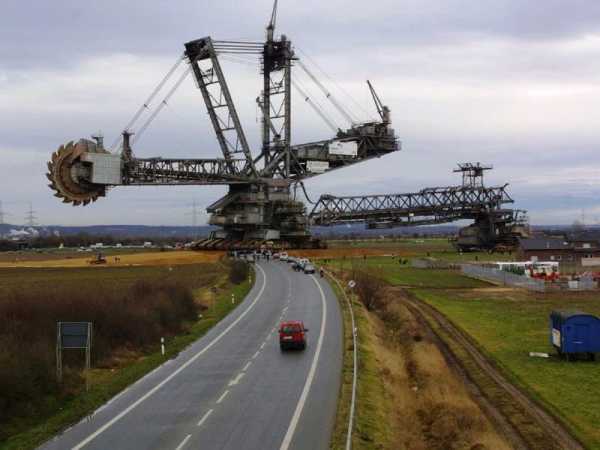

Переезд через шоссе во время транспортировки самостоятельным ходом с завода в карьер

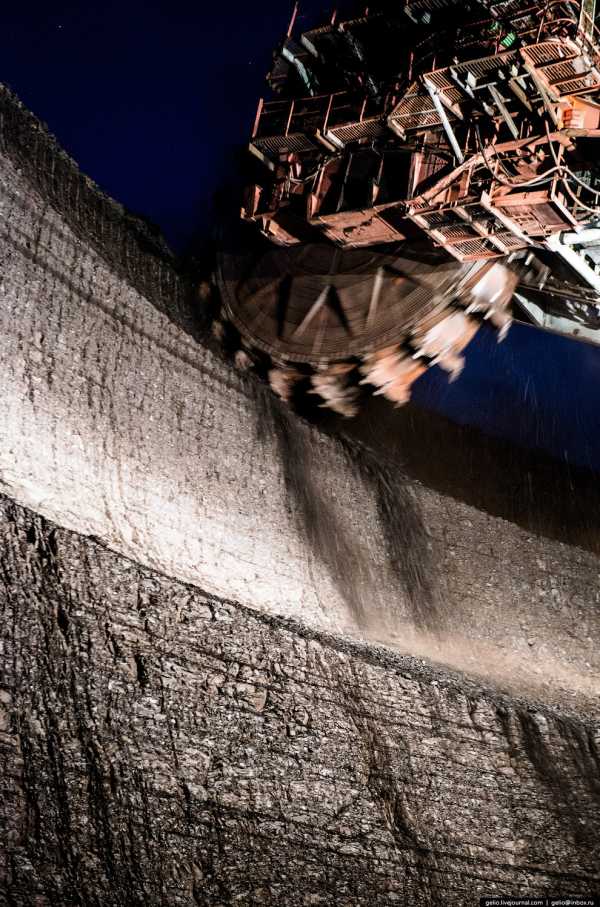

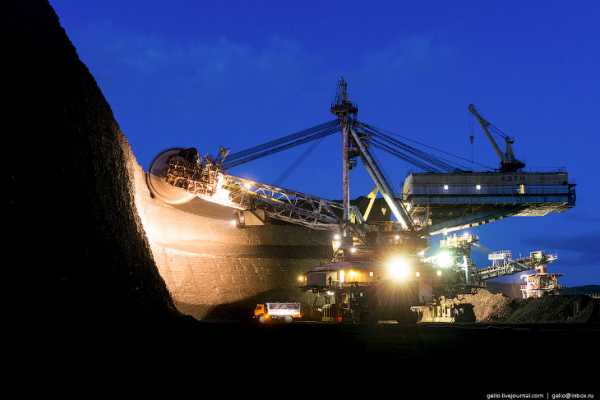

Работа экскаватора ночью




Транспортировка по специально подготовленной насыпи




Похожие статьи:

mostinfo.su

Как выглядит самый большой роторный экскаватор в России . Чёрт побери

На разрезе «Берёзовский-1» в городе Шарыпово Красноярского края бурый уголь добывают при помощи пары самых крупных в стране экскаваторов роторного типа.


ЭРШРД-5250 — это «Экскаватор роторный шагающе-рельсовый добычной». Два десятка ковшей, закреплённых на роторе-«колесе» этой гигантской самоходной машины, способны вынимать до 5250 кубометров угля в час.
Длина стрелы экскаватора этого типа позволяет ему обрабатывать пласты до 30 метров в высоту. Именно поэтому ЭРШРД-5250 на Берёзовском работают парой: мощность угольного пласта на этом месторождении достигает 60 метров!


«Стена» угля со следами ковшей роторного экскаватора. Её высота сопоставима с 10-этажным домом.


Принцип действия роторного экскаватора основан на непрерывном вращении большого «колеса»: расположенные по его окружности ковши зачерпывают породу или уголь и затем самостоятельно опорожняются под действием сил гравитации или инерции.


ЭРШРД-5250 можно сравнить с 17-этажным домом: высота агрегата составляет 51 метр.


Масса экскаватора — около 4000 тонн. Столько же весили, к примеру, более 2500 популярных в советские времена легковых машин ГАЗ-24 «Волга».


Экипаж ЭРШРД-5250 составляет 4 человека (машинист, оператор, специалист, следящий за разгрузкой и транспортировкой горной массы и бригадир экипажа).


Идею «копающего колеса» придумал ещё Леонардо да Винчи в XVI веке. Однако путь от идеи до её реализации занял несколько сотен лет: принцип действия роторного экскаватора был запатентован в США в конце XIX века, первый действующий агрегат создали в Германии в 1916 году, а в нашей стране роторные экскаваторы начали использовать в середине XX века в Донбассе.


На роторном колесе диаметром 11,5 метров установлено 22 ковша. За час агрегат добывает 4500 тонн угля. Меньше чем за минуту заполняет вагон грузоподъёмностью 84 тонны.


ЭРШРД-5250 копает на глубину 2.1 метра.

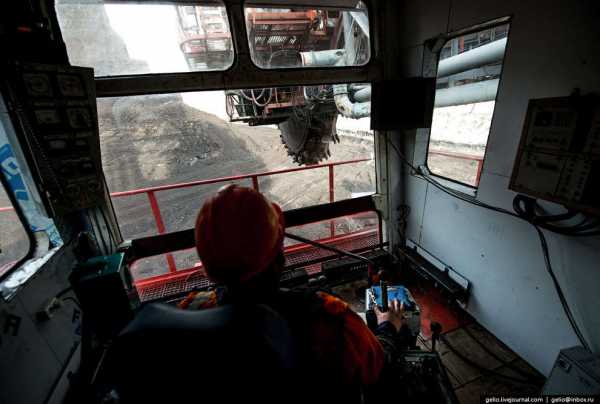

Кабина машиниста роторного экскаватора.


Ротор экскаватора ЭРШРД-5250 заставляют вращаться два электропривода мощностью по тысяче киловатт каждый.


Ёмкость ковша ЭРШРД-5250 — 600 литров.

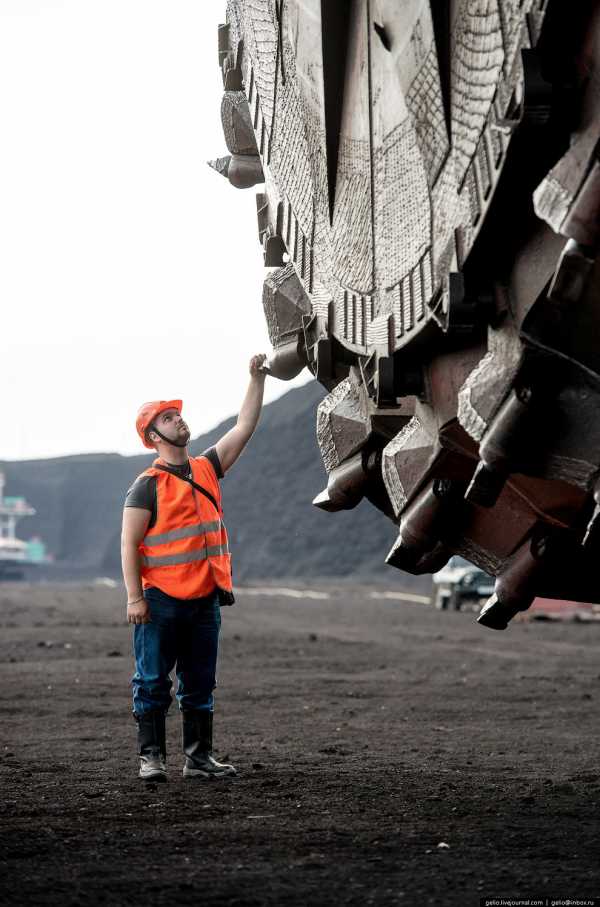

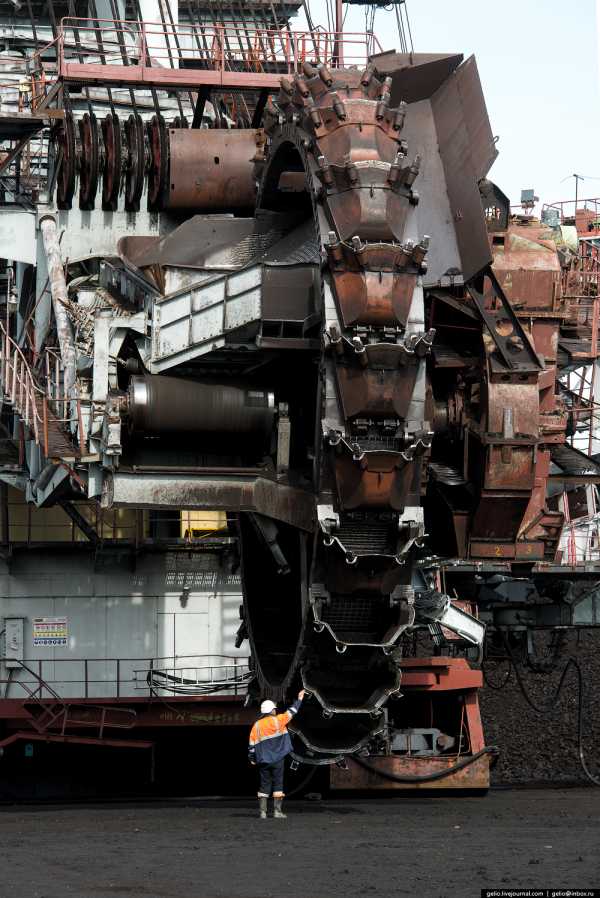

На каждом ковше роторного экскаватора установлено по четыре зуба. В советские годы разработка новых форм режущих поверхностей пользовалась популярностью в среде изобретателей и рационализаторов, они пытались увеличить износостойкость этих элементов.


Разрез «Берёзовский-1» входит в состав Сибирской угольной энергетической компании (СУЭК) — крупнейшей угледобывающей корпорации России. Разрез разрабатывает месторождение бурого угля в Шарыповском районе Красноярского края. Его главная особенность — небольшая глубина залегания.

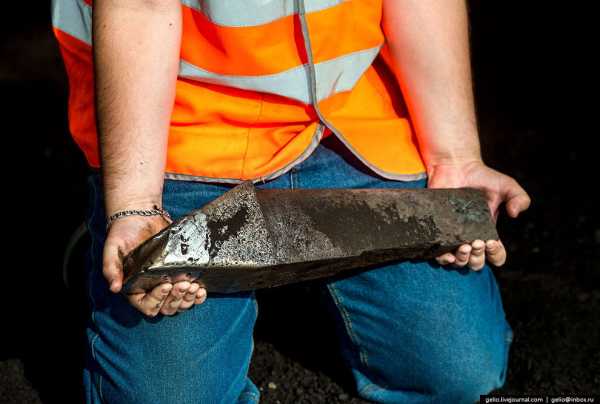

Залежи бурого угля сформировались в Юрский геологический период (150 млн лет назад). Мощность (то есть толщина угольного пласта) на Берёзовском месторождении достигает 60 метров. Над углём расположен слой породы.


Первая стадия процесса открытой добычи угля — вскрышные работы.


На разных предприятиях в зависимости от горно-геологических условий породу дробят либо взрывами, либо снимают при помощи экскаваторов.

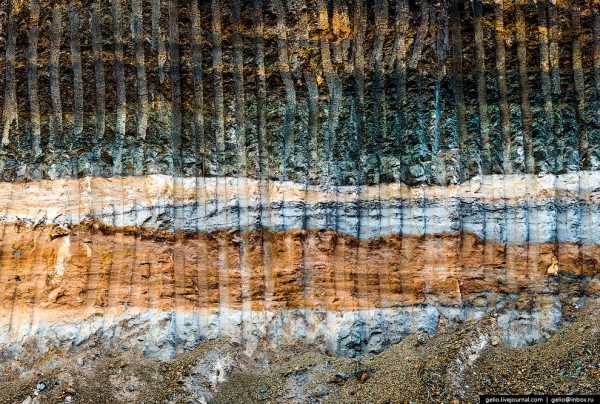

«Слоистый пирог» горной породы.


Снятую породу самосвалами отвозят в места, где уже отработаны угольные пласты, чтобы засыпать огромные ямы и таким образом производить рекультивацию производственных участков.

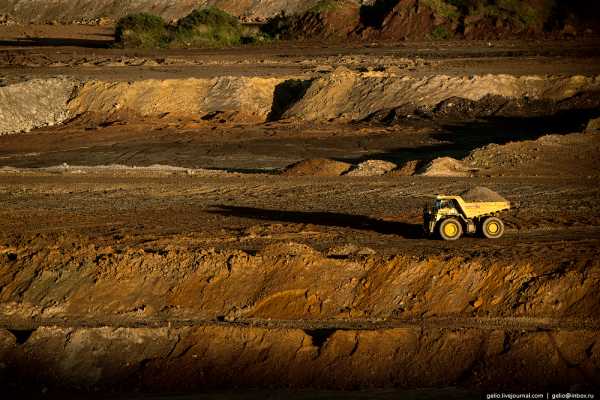

На разрезе «Берёзовский-1» для транспортировки породы используют карьерные самосвалы Komatsu HD785.

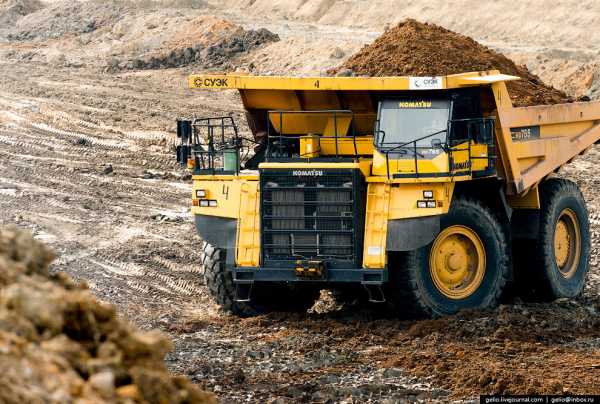

В кузов самосвала-гиганта помещается 90 тонн породы.


Слой угля, «обнажённый» для работы роторного экскаватора.


Экскаватор ЭРШРД-5250 приводят в действие электродвигатели, которые потребляют до 4500 кВт/ч энергии. К агрегату её подводит линия электропередачи напряжением 10 киловольт. Для оптимизации и удешевления производственного процесса экскаваторы работают, в основном, по ночам, когда действуют льготные энерготарифы.

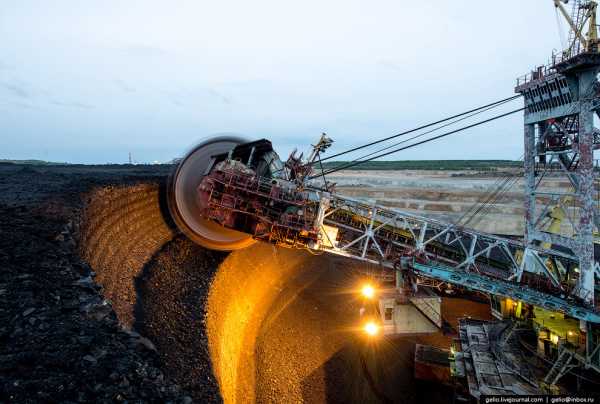

Ротор экскаватора ЭРШРД-5250 совершает более 40 оборотов в минуту.

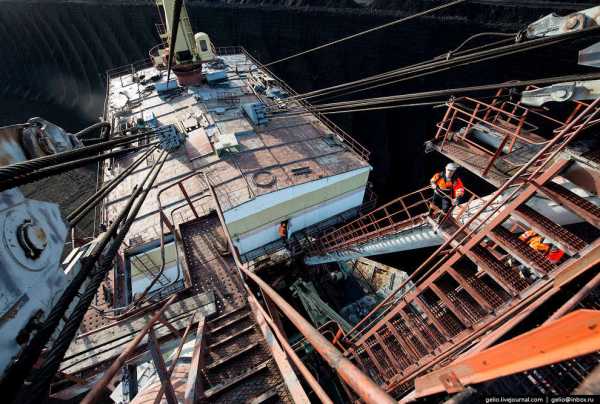

Тридцатиметровая роторная мачта экскаватора удерживается и управляется при помощи системы стальных тросов и лебёдок.


Роторные карьерные экскаваторы — одни из самых крупных агрегатов, созданных человеком. В России крупнейшим добычным механизмом этого типа является ЭРШРД-5250. В мире же лидерство удерживает немецкий экскаватор Bagger 293 массой 14200 тонн, построенный в 1995 году и оснащённый 20 ковшами по 15 кубометров каждый.


Комплекс ЭРШРД-5250 на разрезе «Берёзовский-1» запустили в 1986 году. При этом сборка и монтаж горного оборудования заняли два года.


Экскаватор ЭРШРД-5250 произведён Ждановским заводом тяжёлого машиностроения имени Ильича, сейчас это ОАО «Азовмаш» (г. Мариуполь, Украина). Для разреза «Березовский-1» было выпущено четыре таких экскаватора, из них сейчас работают два.

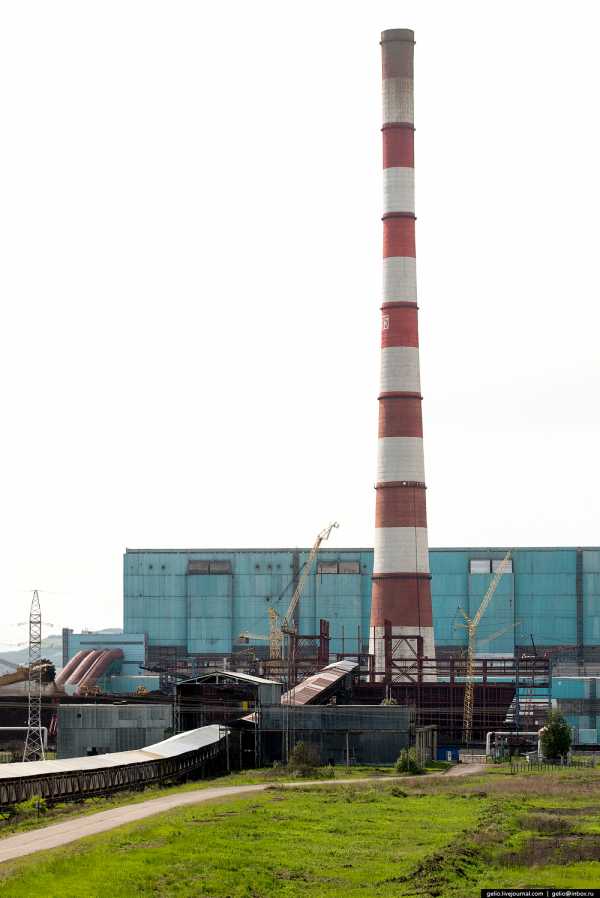

Главным потребителем добытого на разрезе бурого угля является Берёзовская ГРЭС-1. Для транспортировки топлива на электростанцию создана уникальная конвейерная линия.

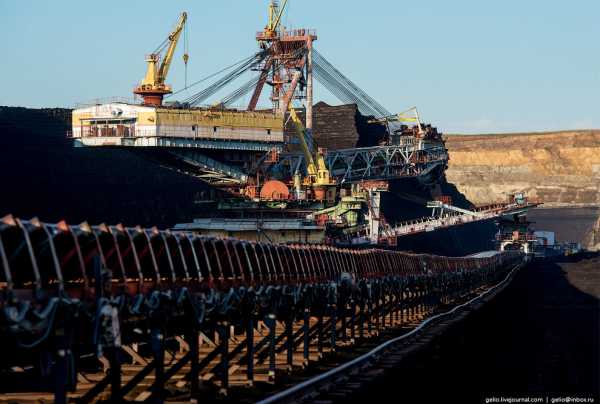

Добытый экскаватором в забое уголь выгружается на ленту транспортёра.


Длина магистрального конвейера от разреза до ГРЭС составляет 15 км.


Бурый уголь значительно дешевле каменного, однако уступает ему по теплоотдаче и ряду других характеристик. Бурый уголь перед использованием обычно измельчают до порошка. Берёзовская ГРЭС создавалась с учётом всех особенностей топлива. Станция признана самой экономичной в России.


Потребление бурого угля должно возрасти после планируемого запуска третьего энергоблока ГРЭС.

chert-poberi.ru

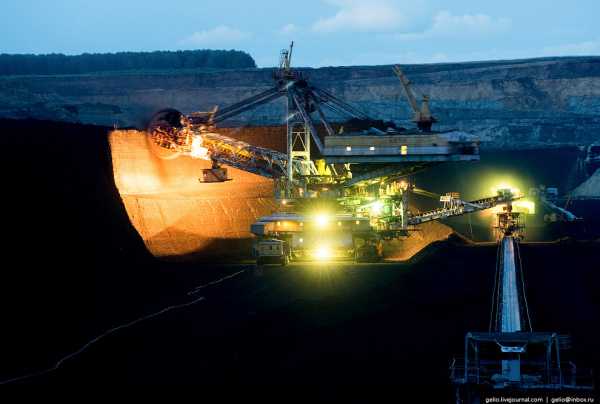

Самый большой в России роторный экскаватор ЭРШРД-5250. Берёзовский угольный разрез.



На разрезе «Берёзовский-1» в городе Шарыпово Красноярского края бурый уголь добывают при помощи пары самых крупных в стране экскаваторов роторного типа. ЭРШРД-5250 — это «Экскаватор роторный шагающе-рельсовый добычной». Два десятка ковшей, закреплённых на роторе-«колесе» этой гигантской самоходной машины, способны вынимать до 5250 кубометров угля в час.


1. Длина стрелы экскаватора этого типа позволяет ему обрабатывать пласты до 30 метров в высоту. Именно поэтому ЭРШРД-5250 на Берёзовском работают парой: мощность угольного пласта на этом месторождении достигает 60 метров!

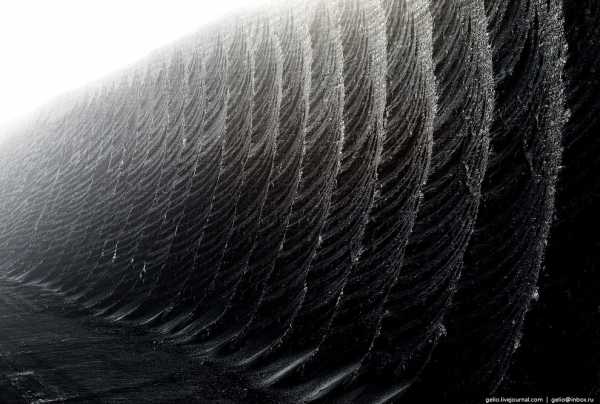

2. «Стена» угля со следами ковшей роторного экскаватора. Её высота сопоставима с 10-этажным домом.

3. Принцип действия роторного экскаватора основан на непрерывном вращении большого «колеса»: расположенные по его окружности ковши зачерпывают породу или уголь и затем самостоятельно опорожняются под действием сил гравитации или инерции.

4. ЭРШРД-5250 можно сравнить с 17-этажным домом: высота агрегата составляет 51 метр.

5. Масса экскаватора — около 4000 тонн. Столько же весили, к примеру, более 2,5 тысяч популярных в советские времена легковых машин ГАЗ-24 «Волга».

6. Экипаж ЭРШРД-5250 составляет 4 человека (машинист, оператор, специалист, следящий за разгрузкой и транспортировкой горной массы и бригадир экипажа).

7. Идею «копающего колеса» придумал ещё Леонардо да Винчи в XVI веке. Однако путь от идеи до её реализации занял несколько сотен лет: принцип действия роторного экскаватора был запатентован в США в конце XIX века, первый действующий агрегат создали в Германии в 1916 году, а в нашей стране роторные экскаваторы начали использовать в середине XX века в Донбассе.

8. На роторном колесе диаметром 11,5 метров установлено 22 ковша. За час агрегат добывает 4500 тонн угля. Меньше чем за минуту заполняет вагон грузоподъёмностью 84 тонны.

9. ЭРШРД-5250 копает на глубину 2,1 метра.

10. Кабина машиниста роторного экскаватора.

11. Ротор экскаватора ЭРШРД-5250 заставляют вращаться два электропривода мощностью по тысяче киловатт каждый.

12. Ёмкость ковша ЭРШРД-5250 — 600 литров.

13. На каждом ковше роторного экскаватора установлено по четыре зуба. В советские годы разработка новых форм режущих поверхностей пользовалась популярностью в среде изобретателей и рационализаторов, они пытались увеличить износостойкость этих элементов.

14. Разрез «Берёзовский-1» входит в состав Сибирской угольной энергетической компании (СУЭК) — крупнейшей угледобывающей корпорации России. Разрез разрабатывает месторождение бурого угля в Шарыповском районе Красноярского края. Его главная особенность — небольшая глубина залегания.

15. Залежи бурого угля сформировались в Юрский геологический период (150 млн лет назад). Мощность (то есть толщина угольного пласта) на Берёзовском месторождении достигает 60 метров. Над углём расположен слой породы.

16. Первая стадия процесса открытой добычи угля — вскрышные работы.

17. На разных предприятиях в зависимости от горно-геологических условий породу дробят либо взрывами, либо снимают при помощи экскаваторов.

18. «Слоистый пирог» горной породы.

19. Снятую породу самосвалами отвозят в места, где уже отработаны угольные пласты, чтобы засыпать огромные ямы и таким образом производить рекультивацию производственных участков.

20. На разрезе «Берёзовский-1» для транспортировки породы используют карьерные самосвалы Komatsu HD785.

21. В кузов самосвала-гиганта помещается 90 тонн породы.

22. Слой угля, «обнажённый» для работы роторного экскаватора.

23.

24. Экскаватор ЭРШРД-5250 приводят в действие электродвигатели, которые потребляют до 4500 кВт/ч энергии. К агрегату её подводит линия электропередачи напряжением 10 киловольт. Для оптимизации и удешевления производственного процесса экскаваторы работают, в основном, по ночам, когда действуют льготные энерготарифы.

25.

26. Ротор экскаватора ЭРШРД-5250 совершает более 40 оборотов в минуту.

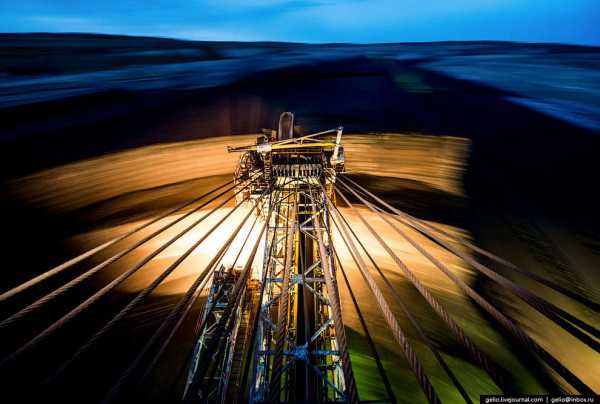

27. Тридцатиметровая роторная мачта экскаватора удерживается и управляется при помощи системы стальных тросов и лебёдок.

28. Роторные карьерные экскаваторы — одни из самых крупных агрегатов, созданных человеком. В России крупнейшим добычным механизмом этого типа является ЭРШРД-5250. В мире же лидерство удерживает немецкий экскаватор Bagger 293 массой 14200 тонн, построенный в 1995 году и оснащённый 20 ковшами по 15 кубометров каждый.

29. Комплекс ЭРШРД-5250 на разрезе «Берёзовский-1» запустили в 1986 году. При этом сборка и монтаж горного оборудования заняли два года.

30. Экскаватор ЭРШРД-5250 произведён Ждановским заводом тяжёлого машиностроения имени Ильича, сейчас это ОАО «Азовмаш» (г. Мариуполь, Украина). Для разреза «Березовский-1» было выпущено четыре таких экскаватора, из них сейчас работают два.

31. Главным потребителем добытого на разрезе бурого угля является Берёзовская ГРЭС-1. Для транспортировки топлива на электростанцию создана уникальная конвейерная линия.

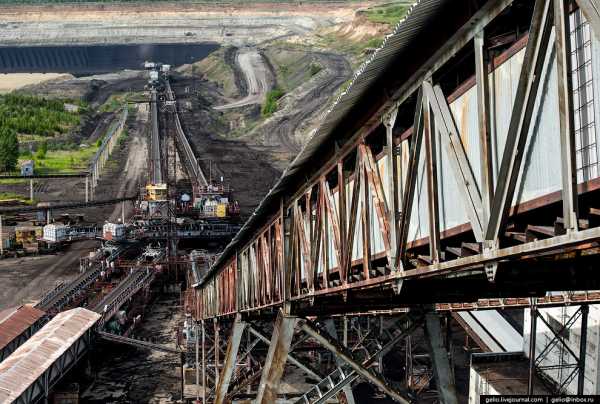

32. Добытый экскаватором в забое уголь выгружается на ленту транспортёра.

33. Длина магистрального конвейера от разреза до ГРЭС составляет 15 км.

34. Бурый уголь значительно дешевле каменного, однако уступает ему по теплоотдаче и ряду других характеристик. Бурый уголь перед использованием обычно измельчают до порошка. Берёзовская ГРЭС создавалась с учётом всех особенностей топлива. Станция признана самой экономичной в России.

35. Потребление бурого угля должно возрасти после планируемого запуска третьего энергоблока ГРЭС.

36.
