Почему трактор «Т-16» называют неубиваемым самосвалом «задом наперед»

Почему «Т-16» называют неубиваемым самосвалом «задом наперед» и почему на рынке он стоит дороже иной легковушки

ЭТО самоходное шасси, в народе — «шассик», делали на Харьковском тракторном заводе. Выпуск начался в 1961-м году и продолжался шесть лет. «Т-16» – глубокая модернизация самоходного шасси ДСШ-14. От предшественника отличался новым типом двигателя, шинами низкого давления, выносными цилиндрами и навесной гидросистемой. Прозвище «Т-16» получил «попрошайка» — из-за того, что вытянутый вперед кузов напоминает ладонь. И хотя минуло более 50 лет с начала выпуска – трактор в тренде у фермеров в России, Украине. Белорусские аграрии его используют для мелких работ. Знаток сельскохозяйственной техники директор УО «Могилевский центр повышения квалификации руководящих работников и специалистов» Яков Яроцкий посоветовал мне ознакомиться с моделью подробнее. Он говорит, что в хозяйствах, где «Т-16М» еще остался, – он на вес золота. Чем же так полюбилась легендарная модель?

ВТОРОЙ год работает за рулем легендарной техники молодой тракторист-машинист Андрей Сербаев: «Машина — проще некуда. Двухцилиндровый двигатель, много места для разворота не нужно. Иногда, правда, ломается, но запчасти достать не проблема».

На опытной станции «Т-16» используется и на других работах: перевозит в теплицы торф, грунт. Кстати, меня удивило  то, что  год  выпуска – 1980-й. Но техосмотр прошел.  И  практически  все  детали  на нем  родные.

ЗАВОД изготовил около 600 тысяч экземпляров«Т-16». Его использовали как универсальную машину для заготовительных и приусадебных работ. Главное достоинство — отличная проходимость на почвах повышенной влажности.

«Т-16» оснастили 16-сильным дизельным двигателем, и разгонялся он до 17,5 километра в час. Расположение двигателя нетипичное: сзади. Модель обладала небольшими габаритами: длина – 3820, высота – 2600, ширина – 2000 миллиметров соответственно. Дорожный просвет — 560 миллиметров, масса – 1685 килограммов. Современные легковушки весят порой больше такого трактора!

На агрегате использовали предкамерный метод смесеобразования. Из плюсов: солярка сгорала с небольшим коэффициентом избытка, меньше изнашивались детали двигателя. При этом предкамера формировалась специальной вставкой, впрессованной в головку цилиндров, и полостью, расположенной в головке, занимала она до 35 процентов объема камеры сгорания.

Мотор состоял из систем питания, пуска, охлаждения и смазки, кривошипно-шатунного механизма, а также механизма газораспределения. Двигатель имел топливный фильтр, пластинчато-щелевой фильтр и фильтр тонкой очистки.

НА «шассик» устанавливали жесткий каркас – чтобы при опрокидывании механизатор не пострадал. В более поздних версиях он получил крышу, двери и панели со стеклами. Летом быстросъемные элементы демонтировали.

Каркас сваривали из прямоугольных труб, соединенных болтами. Его крыша для вентиляции могла фиксироваться в приподнятом положении. Внутри устанавливали стеклоочистители, солнцезащитный щиток, зеркала и крючок для одежды. Подрессоренное одноместное с регулировкой по росту и весу водителя конструкторы дополнили сиденье подлокотниками и твердой спинкой.

Изначально трактор предназначался для работы с пропашными культиваторами, уборочными машинами и опрыскивателями в овощеводстве. Удобен «шассик» был для сельских бригад малого состава. Его использовали как привод циркулярных пил, генераторов, лебедок, на нем перевозили и стройматериалы. Делали к нему больше пяти видов сменного оборудования: малогабаритный погрузчик, сенокосилку, компрессорную станцию, опрыскиватель, стогомет и другие.

Спереди «шассика» на раме находились места креплений. На них устанавливали особые устройства, мотопилы, дорожные щетки, сенокосилки, погрузчики различных вариаций, грузовую платформу и дополнительные агрегаты.

Подобная конструкция — отличный обзор междурядий и органов орудий с места водителя. Устойчивость в «Т-16» поддерживалась благодаря смещенному к задним колесам центру тяжести.

Однако из-за того, что кузов располагается спереди, а сама кабина сзади, — трактор походил на мини-самосвал. Только двигался он задом наперед. К тому же в некоторых хозяйствах наращивали борта на кузове. Из-за этого при перегрузке, допустим, минеральными удобрениями обзор значительно ухудшался. Тракторист мог точно видеть, куда он ехал, только высунувшись из кабины и держась за руль. Естественно, что заметить препятствие, небольшой камень, яму из кабины он мог с трудом.

Правда, о таких фактах нигде официальных упоминаний я не нашел. Об этом узнал из бесед со старожилами на Полесье. Тракторист мог пренебречь техникой безопасности для того, чтобы быстрее перевезти весь груз. Приходилось выжимать из техники все силы.

В 1967-м году с конвейера пошел «Т-16М». Он получил 25-сильный двигатель и улучшенную коробку передач. На трактор стали устанавливать каркасную кабину с дверями и тентом. Производство «Т-16М» продолжалось до 1995 года. Минимальная скорость модификации была понижена до 1,6 километра в час. В дорожно-строительных, коммунальных работах и сельском хозяйстве «шассик» стал почти незаменимым.

ОДНОЗНАЧНО определить стоимость «Т-16М» весьма затруднительно, поскольку эту модель уже не выпускают. Однако варианты в хорошем состоянии или после капремонта встречаются. Средняя цена на рынке объявлений – 1200 условных единиц. Предлагаются модели с документами и без. География — Минская область. Хотя встречаются из Брестчины, Витебщины. Причем предложения свежие – несколько дней назад. И выглядят отдельные экземпляры достаточно презентабельно: недавно покрашены.

Но при покупке нужно все-таки учитывать не одну только внешность. Следует убедиться в работоспособности функциональных узлов и механизмов трактора, узнать о дате проведения капремонта и постараться найти видимые недостатки. Неплохо спросить: где раньше работал? Возможно, на основании этого можно сделать вывод: что меняли и ремонтировали.

Любопытно: запчасти предлагают в ассортименте даже сейчас. Хотя поменьше, чем у гигантов-производителей. Но обзванивать магазины и лихорадочно цепляться за каждый контакт в объявлении не придется. Важен еще один факт: немногие запчасти для «Т-16» должны быть оригинальными. В отличие от того же «Кировца» или «ЧТЗ».

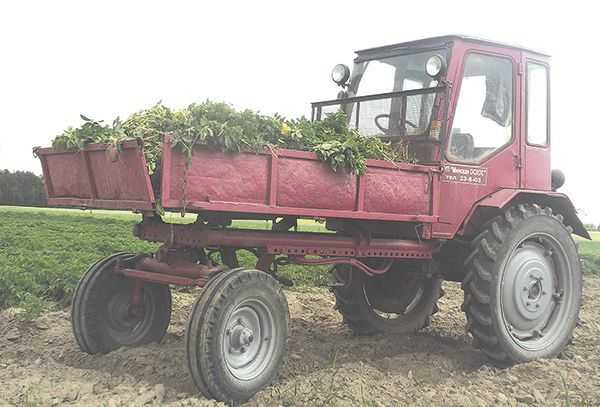

«Т-16М» я отыскал в Минской областной сельскохозяйственной опытной станции НАН Беларуси. Поля ее находятся возле деревни Натальевск, что под Червенем. Здесь как раз и работал трактор. Надежда Курейчик, заведующая отделом картофелеводства, кандидат сельскохозяй- ственных наук, хвалит технику:

— Выращиваем оригинальные семена картофеля. Суперсуперэлиту. Ее потом продаем в хозяйства. Сортопрочистки в поле – ответственный момент. Нужно вырвать все подпорченные клубни – этим занимаются наши работницы. А вывозит с поля забракованный материал «Т-16». Другой нам не подойдет. А этот свободно проходит между рядами и не повреждает посевы – очень важно.

— В больших хозяйствах «Т-16» не используется. Нам же он удобен, так как объемы работ маленькие. Да и расход топлива небольшой: до 20 литров солярки за полный рабочий день. «Т-16» используем в межсезонье: с марта-апреля по сентябрь, — заключает главный инженер Евгений Спариж.

Трактор, по его словам, можно и переоборудовать – присоединить прицеп, косилку навесить. Для фермерских хозяйств очень удобно.

На одном из сайтов интернет-пользователь под ником Тимофоныч с восторгом поделился, что «Т-16» немало в подсобных хозяйствах: «Недавно, проезжая в районе Радошковичей — Вязынки, видел его чуть ли не в каждом третьем дворе. Машинка неубиваемая, и, судя по всему, очень востребованная хозяином-частником».

Кстати, «Т-16» все еще в производстве. Его делает Харьковский завод самоходных шасси, только под другими названиями — самоходные шасси СШ-2540 и ВТЗ-30СШ.

Как видим, делу «Т-16» верно служат его дети-последователи. Кстати, по дизайну они мало отличаются от своего легендарного предшественника. В отличие от современных «Кировцев» или «ДТ», где лишь отдельные черты отдаленно напоминают их  дальних родственников.

[email protected]

Фото автора

Заметили ошибку? Пожалуйста, выделите её и нажмите Ctrl+Enter

Понравился материал? Поставьте ему оценку.

3.19

www.sb.by

Трактор Т-16 "Шассик": технические характеристики, цена, отзывы

Самоходное тракторное шасси марки Т-16 в обиходе больше известное под названием «шассик» — удачное во всех отношениях следствие глубокой модернизации базового трактора ДСШ-16. Главные отличия самоходного шасси от классической тракторной концепции — оригинальная конструкция.

  • Заднее размещение силового агрегата и трансмиссии увеличивает сцепление ведущих колес с грунтом. Установка навесного оборудования в передней части трактора упрощает визуальный контроль качества обработки междурядий и работы других навесных устройств.
  • Трактор, поставленный на поточное производство в 1961 году, отличается от базовой модели Т-14 более совершенным силовым агрегатом, применением широкопрофильных шин низкого давления и наличием универсальной бортовой гидросистемы.
  • При наличии должного ассортимента навесного оборудования Т-16 с одинаковым успехом может использоваться в технологиях междурядного выращивания высокорослых овощных культур в животноводстве и других отраслях сельского хозяйства.

Легкая и маневренная машина повышенной проходимости с лучшей стороны зарекомендовала себя в качестве малогабаритного транспортного средства. А также для приведения в действие наземных агрегатов с механическим приводом, типа измельчителей грубых кормов, электрогенераторов и циркульных пил.

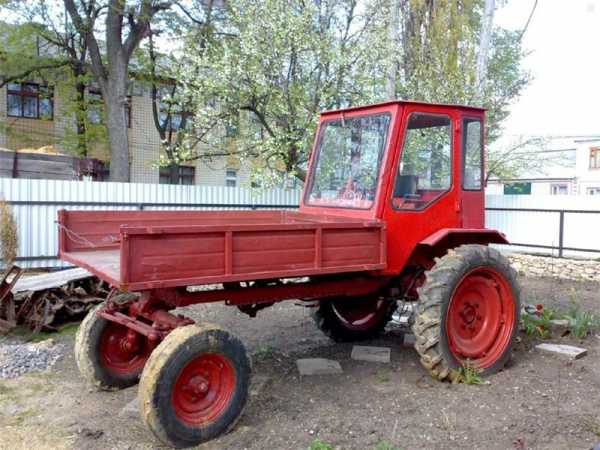

Фото: трактор Т-16

За 6 лет с конвейера сошло более 600 тысяч несложных в обслуживании и экономичных в эксплуатации машин, пользующихся высоким спросом в сельскохозяйственной и промышленной сфере. Тракторы Т-16 до настоящего времени успешно трудятся в частных и фермерских хозяйствах.

Этому способствует широкий ассортимент фирменного навесного оборудования, ремонтопригодность всех систем, унификация запасных частей, доступность самостоятельного ремонта разных уровней сложности.

Из всего перечня навесок наибольший спрос на оборудование для обработки грунта, сенокосилки, погрузчики, опрыскиватели и фирменные кузова с гидравлической фронтальной или боковой разгрузкой.

Модификации Т-16

С 1967 года начато производство более современной машины, получившей известность под маркой Т-16М. Возможности этой версии расширены за счет более мощного двигателя и улучшенной коробки передач с демультипликатором-замедлителем.

Т-16М получил легкую съемную одноместную кабину с усиленным каркасом, более удобную рулевую колонку и доработанный плунжерный переключатель бортовой гидравлики. Доработка двигателя трактора модели Т-16 МГ позволила увеличить транспортную скорость машины до 40 км/ч, подключить к трансмиссии два независимых ВОМ и один синхронный.

В комплект бортовой раздельно-агрегатной гидравлики трактора входит производительный шестеренчатый насос, распределитель плунжерного типа, маслобак, два исполнительных гидроцилиндра и маслопроводы.


Фото: кабина ХТЗ-16

Технические характеристики

Большим преимуществом самоходных шасси всех версий являются их габариты.

  • Базовый трактор Т-16 имеет размеры 3,82 х 2 х 2,6 метра. Машина, вес которой 1,69 тонны, имеет высокий агротехнический просвет в 0,56 метра. Маневренность трактора в закрытых помещениях и небольших площадках обеспечивается небольшим радиусом разворота.
  • Дизельный двигатель машины двухцилиндровый марки Д-16. При мощности в 16 л.с, средний расход дизельного топлива 274 г/кВт в час считается достаточно экономичным. Этот параметр силового агрегата получен за счет предкамерного смесеобразования.

Особенность конструкции двигателя Д-16 — использование корпуса картера в качестве остова. Доступ к шестерням приводов обеспечивается через переднюю крышку с сапуном и заправочной горловиной.

Кожух маховика, электростартер, масляные фильтры расположены с противоположной стороны. В картере двигателя нашлось место для кулачкового распределительного вала и шестеренчатого насоса системы смазки.

Трансмиссия трактора — механическая. Крутящий момент передается на реверсированную четырехступенчатую коробку передач через сцепление постоянно-замкнутого типа, диапазон рабочих и транспортных скоростей варьируется от 3,74 до 16 км/ч. Для версии Т-16 М с ходоуменьшителем эти показатели составляют 1,6-23,3 км/ч.

МодельТ-16Т-16МТ-16МГ
ДвигательД-16Д-21А1Д-21А1
Мощность, кВт (л.с.)13,4 (16)18,4 (22)18,4 (22)
Номинальная частота вращения коленчатого вала, кВт175018001800
Расход топлива, г/кВт*ч274253253
Габариты, мм
(длина х ширина х высота)
3820 х 2000 х 26003700 х 2000 х 25003700 х 2035 х 2500
База, мм250025002500
Дорожный просвет, мм560560560
Размер шин колес, дюймы
(передних, задних)
6.00-16 (8.00-32)6.00-16 (9.50-32)6.50-16 (9.50-32)
Масса, кг168518101795

Преимущества и недостатки

Т-16 до настоящего времени пользуется высоким спросом в частных и фермерских хозяйствах. Его популярность определяется:

  • доступной стоимостью;
  • экономичной эксплуатацией;
  • универсальностью;
  • отличной ремонтопригодностью;
  • продолжительным ресурсом рабочих узлов и всей конструкции машины в целом.

Владельцы положительно оценивают возможность самостоятельного обслуживания и ремонта, взаимозаменяемость запасных частей с предыдущими моделями, достаточный выбор навесных и прицепных агрегатов самого разного назначения с механическим и гидравлическим управлением.

Основной недостаток — проблема запуска силового агрегата при температуре ниже -10°С, поскольку конструкция двигателя не предусматривает установки предпускового подогревателя. Запчасти и расходные материалы производятся с каждым годом в меньшем количестве, что неизбежно приводит к ограничению действующего ассортимента.


Фото: Т-16М на европейской выставке

Цена Т-16 нового и б/у

Последняя версия самоходного шасси Т-16 МГ сошла с конвейера в 1995 году. Купить эту модель с нулевой наработкой практически невозможно. Более реальный вариант — покупка подержанной технически исправной машины с достаточным запасом двигательного и тракторного ресурса.

С учетом общего состояния и комплектности всех узлов и агрегатов ценовой диапазон варьируется в пределах от 40 до 70 тысяч гривен (1500 – 2500$). Машина после капитального ремонта стоит дороже, но от покупки трактора собранного из подручных материалов лучше отказаться сразу.

Посторонние шумы в двигателе и трансмиссии, изношенная резина, следы сварочных работ и небрежного ремонта являются полноценным основанием для получения существенной скидки до 25-30% включительно.

Видео: обзор возможностей Т-16

Аналоги

Стабильно высокий спрос на самоходные шасси инициировал разработку идентичных машин на ХТЗ и Владимирском тракторном заводе. В первом случае это модель СШ-2540, имеющая небольшие конструкционные и эксплуатационные отличия, во втором – универсальное шасси ВТЗ-30СШ, также известное на тракторном рынке под маркой Агромаш-30СШ.

Не преуменьшая достоинств этих машин, следует отметить, что их ценовой диапазон по отношению к стоимости тракторов Т-16 существенно выше.

Отзывы владельцев

Качество Т-16 в полной мере соответствует ее стоимости, требовать особых характеристик за небольшие деньги не приходится. Машина сыровата, но большая часть конструкционно-производственных недоработок устраняется своими силами. В частности, разборную конструкцию кабины несложно сделать более герметичной. Т-16 отлично агрегатируется с косилкой, имеет место превосходный обзор при обработке междурядий.
Аркадий Петрович

Живу в деревне. Грунты у нас тяжелые, поэтому приспособить Т-16 для вспашки не получилось. Эксплуатирую машину в транспортном варианте уже четвертый год. Серьезных поломок за это время не было, но из-за проблемных дорог ходовая часть требует постоянного контроля.
Сергей

Продал старый Т-40 и купил капитально отремонтированный Т-16, о чем пожалел уже с первых недель эксплуатации. Доступная стоимость не компенсирует отсутствия кабины и дискомфортной вибрации. При транспортировке объемных грузов напрягает плохой обзор достаточно большого участка дорожного полотна.
Василий Васильевич

agromania.com.ua

Т-16 (трактор) - это... Что такое Т-16 (трактор)?

У этого термина существуют и другие значения, см. Т-16. Т-16МГ, используемый для нанесения дорожной разметки.

Самоходные шасси Т-16, Т-16М, Т-16МГ

Т-16

Тракторное самоходное шасси Т-16 («шассик»,«дашечка»,«попрошайка»,«шайтан») выпускался Харьковским заводом тракторных самоходных шасси с 1961 по 1967 год. Разработка Т-16 является результатом модернизации самоходного шасси ДСШ-14, проекты разрабатывались в СКБ по тракторным самоходным шасси в г. Харькове. За период выпуска было изготовлено почти 600 тысяч экземпляров Т-16. И в настоящее время трактор пользуется большим спросом у сельских жителей в качестве универсальной машины для приусадебных и заготовительных работ.
Самоходное шасси Т-16 имело небольшой двухцилиндровый дизельный двигатель мощностью 16 л.с., с необычным для тракторов расположением сзади водительского места, 7-ми ступенчатую коробку передач, и до 3-х (в зависимости от комплектации и года выпуска) ВОМ (вал отбора мощности — служит для передачи крутящего момента на навесное оборудование). Т-16 обладает высокой проходимостью. Рабочее место тракториста — открытое, без кабины либо навеса.
Спереди на раме шасси имеются места креплений для установки различного дополнительного оборудования: грузовой платформы-самосвала; погрузчиков разных типов; мотопилы; грейдерной лопаты и дорожной щётки, устанавливаемых под рамой, сенокосилки и прочего. Они приводились в действие валами отбора мощности. Т-16 изначально был предназначен для работы в овощеводстве с опрыскивателями, пропашными культиваторами и уборочными машинами, но получил гораздо большее распространение как небольшой развозной грузовик повышенной проходимости. Особенно удобны Т-16 был для небольших сельских строительных бригад, где мог использоваться для перевозки стройматериалов, а также для привода строительных механизмов: лебёдок, сварочных генераторов, циркулярных пил. Для Т-16 было разработано и выпускалось большое количество сменного оборудования: сенокосилка, стогометатель, малогабаритный погрузчик-экскаватор, самопогрузчик (обеспечивающий погрузку сыпучих и штучных материалов в свой кузов), опрыскиватель, компрессорная станция и др.

Характеристики Т-16Значение
Годы выпуска1961-1967
Общее количество выпущенных машин, шт63 500
Мощность двигателя, л.с.16
Эксплуатационная масса, кг1685
Число передач вперёд/назад4 / 4
Скорость движения вперёд, км/ч1,50-17,5

Т-16М

Т-16М с закрытой кабиной, характерной для модификации Т-16МГ

После модернизации самоходное шасси получило двигатель мощностью 25 л.с., новую коробку передач и новый индекс Т-16М. Появилась возможность установки каркасной кабины с тентом и дверьми. Т-16М производился с 1967 по 1995 год. Минимальная скорость «шассика» Т-16М на передаче через ходоуменьшитель составляла всего 1,6 км/ч, что делало его практически незаменимым как в сельском хозяйстве, так и в коммунальных или дорожно-строительных работах.

Характеристики Т-16МЗначение
Годы выпуска1967-1995
Общее количество выпущенных машин, шт470 000
Мощность двигателя, л.с.25
Эксплуатационная масса, кг1810
Число передач вперед/назад7 / 1
Скорость движения вперед, км/ч5,5-23,2
Скорость через ходоуменьшитель, км/ч1,6

Т-16МГ

В 1986 году был освоен выпуск самоходного шасси Т-16МГ, получившего закрытую кабину и улучшенный дизельный двигатель Д-21А1 мощностью 25 л.с. Изменения коснулись большого числа узлов и и механизмов, в результате чего возросла надёжность трактора в целом. Для работы с навесным оборудованием используются три вала отбора мощности (ВОМ), один независимый и два синхронных.

Характеристики Т-16МГЗначение
Начало выпуска, г1986-1995
Тяговый класс0,6
Мощность двигателя, л.с.25
Вместимость топливного бака, л40
Конструкционная масса, кг1730
Число передач вперед/назад7 / 1
Скорость движения, км/ч1,55 — 40,17
Длина, мм3700
Ширина, мм1550
Высота, мм2500
Продольная база, мм2500
Дорожный просвет, мм560
Минимальный радиус поворота, м3,5
Грузоподъемность кузова-самосвала, кг1000

Современные самоходные шасси

Название Т-16 стало нарицательным, и сейчас часто используется как синоним для обозначения современных самоходных шасси, таких как СШ-2540 или ВТЗ-30СШ.

См. также

Общие данные Тип шасси Самоходные, универсальные Габаритные размеры, мм длина 3820 3700 3700 ширина при наименьшей колее 1550 1550 1550 ширина при наибольшей колее 2000 2000 2035 высота 2600 2500 2500 База, мм 2500 2500 2500 Колея, мм ведущих колес 1264, 1358, 1563, 1750 направляющих колес 1280, 1410, 1540, 1800 Дорожный просвет, мм 560 Масса шасси с жестким каркасом (без грузовой платформы) эксплуатационная, кг 1250 1810 1795 Расчетные скорости движения, км/ч на первой передаче 3,72 5,51 5,51 на шестой передаче 19,6 23,17 23,17 Расчетные тяговые усилия, кН на первой передаче 8,20 6,91 6,91 на шестой передаче 1,00 3,41 3,41 Характеристика двигателя Д-16 Марка Д-16 Д-21А1 Д-21А1 Номинальная мощность, кВт 13,4 18,4 18,4 Номинальная частота вращения коленчатого вала, кВт 1750 1800 1800 Диаметр цилиндра, мм 95 105 105 Ход поршня, мм 120 120 120 Удельный расход топлива при эксплуатационной мощности, г/кВт*ч 272 253 253 Система охлаждения воздушная Система смазки комбинированная Система пуска электростартер Трансмиссия Сцепление Сухое, фрикционное, однодисковое, постоянно замкнутое Коробка передач Механическая, четырехходовая с поперечным размещением валов, с прямозубыми шестернями Главная передача Цилиндрическая, прямозубая Дифференциал Конический, двухсателлитный Техническая характеристика трактора Т-16 - Ходовая часть

Размер шин колес, дюймы передних 6.00-16 6.00-16 6.50-16 задних 8.00-32 9.50-32 9.50-32 Давление воздуха в шинах, МПа передних 0,23-0,25 0,14-0,34 0,14-0,31 задних 0,11-0,12 0,10-0,20 0,10-0,20 Системы управления Тормозы Ленточные, сухие, простого действия, с механическим приводом Управление тормозами Двумя педалями Рулевое управление Механическое Гидрообъемные

Характеристика Т-16 - Электрооборудование Генератор Г-80, постоянного тока 136.3701, переменного тока 466.3701, переменного тока Аккумуляторная батарея 6СТ-68ЭМ 3СТ-150 (2 шт.) 3СТ-155 (2 шт.) Стартер СТ-204 СТ-222 СТ-222А Реле-регулятор РР-81 - - Рабочее и дополнительное оборудование Гидравлическая система насос НШ-10 НШ-10Е-Л-3 А-25х3 рабочее давление, МПа 10 10 10 распределитель Золотниковый (2 шт.) силовой цилиндр Двухстороннего действия (2 шт.) Частота вращения основного ВОМ, мин-1 533 540 540 Дополнительный ВОМ (синхронный) Привод от вала левого ведущего колеса и от вторичного вала коробки передач Количество грузов (на передний мост) 2 2 2 Масса грузов, кг. 2х20 2х20 2х20 Приводной шкив привод От хвостовика полунезависимого ВОМ в зоне рамы частота вращения, мин^-1 985 540 540

Ссылки

Универсальное самоходное шасси Т-16

dic.academic.ru

Самоходное шасси Т-16. Авто, мото и транспорт. Добавил Николай Черепанов — VilingStore.net

Тракторное самоходное шасси Т-16 («шассик»,«Санта-Мария»,«попрошайка»,«шайтан»,«официант») выпускался Харьковским заводом тракторных самоходных шасси с 1961 по 1967 год. Разработка Т-16 является результатом модернизации самоходного шасси ДСШ-14, проекты разрабатывались в СКБ по тракторным самоходным шасси в г. Харькове. За период выпуска было изготовлено почти 600 тысяч экземпляров Т-16. И в настоящее время трактор пользуется большим спросом у сельских жителей в качестве универсальной машины для приусадебных и заготовительных работ.


Самоходное шасси Т-16


имело небольшой двухцилиндровый дизельный двигатель мощностью 16 л.с., с необычным для тракторов расположением сзади водительского места, семиступенчатую коробку передач, и до трех (в зависимости от комплектации и года выпуска) ВОМ (вал отбора мощности — служит для передачи крутящего момента на навесное оборудование). Т-16 обладает высокой проходимостью. Рабочее место тракториста — открытое, без кабины либо навеса.

Спереди на раме шасси имеются места креплений для установки различного дополнительного оборудования: грузовой платформы-самосвала; погрузчиков разных типов; мотопилы; грейдерной лопаты и дорожной щётки, устанавливаемых под рамой, сенокосилки и прочего. Они приводились в действие валами отбора мощности. Т-16 изначально был предназначен для работы в овощеводстве с опрыскивателями, пропашными культиваторами и уборочными машинами, но получил гораздо большее распространение как небольшой развозной грузовик повышенной проходимости. Особенно удобны Т-16 был для небольших сельских строительных бригад, где мог использоваться для перевозки стройматериалов, а также для привода строительных механизмов: лебёдок, сварочных генераторов, циркулярных пил. Для Т-16 было разработано и выпускалось большое количество сменного оборудования: сенокосилка, стогометатель, малогабаритный погрузчик-экскаватор, самопогрузчик (обеспечивающий погрузку сыпучих и штучных материалов в свой кузов), опрыскиватель, компрессорная станция и др.

Самоходное шасси Т-16

vilingstore.net

Трактор Т-16 - необычное самоходное шасси передним грузовым отсеком

Более 30 лет, с 1961 по 1995 год, Харьковский завод тракторных самоходных шасси выпускал трактор Т-16. Его и в наши дни активно используют фермеры: применяют как экскаватор, погрузчик, бульдозер, для косьбы, окучивания картофеля и овощей, перевозки грузов и даже вспашки. В отличие от обычных сельскохозяйственных тракторов, на Т-16 двигатель и трансмиссия расположены сзади, а передняя часть представляет собой открытую трубчатую раму, предназначенную для установки навесных орудий. Эта конструкция позволяет трактористу со своего места хорошо видеть междурядья рабочие органы навесных орудий.

Компактность, хорошая проходимость, маневренность и простота конструкции привели к тому, что сегодня владельцы техники продолжают самостоятельно модернизировать эту машину. Например, крепят плуг, пропашной культиватор, сеялку, картофелекопалку. Умельцы устанавливают на Т-16 передний ведущий мост, механическую лебедку, проходимость трактора еще повышается.



Основой конструкции трактора Т-16 послужили самоходные шасси ДСШ-14, которые выпускали на Харьковском заводе тракторных самоходных шасси (Украина) с 1961 по 1967 год, здесь же стали производить и трактор. Таких машин было выпущено почти 600 тысяч. До сих пор сельские жители применяют Т-16 для заготовительных и приусадебных работ, и он пользуется большим спросом.

Технические подробности

Трактор оснащен дизельным двигателем внутреннего сгорания, с воспламенением от сжатия, марки Д21, четырехтактным, двухцилиндровым, мощностью 16 л. с., с 7-ступенчатой коробкой передач. На дизеле применен топливный насос распределительного типа НД-21/2 с неравномерным чередованием рабочих ходов (через 180° и 540°), что необходимо для двухцилиндровых двигателей с однорядным расположением цилиндров и с кривошипами коленчатого вала, расположенными под углом 180°.

На топливном насосе высокого давления установлены: топливоподкачивающий насос с ручным насосом и малогабаритный центробежный всережимный регулятор с корректором подачи топлива. Фильтрация топлива обеспечена фильтрами предварительной очистки пластинчатощелевого типа и тонкой очистки со сменными бумажными фильтрующими элементами. На дизеле использован воздухоочиститель с инерционным элементом и автоматическим удалением пыли (первая ступень) и с контактно-масляным элементом (вторая ступень).

Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а. ч. Для облегчения пуска применены свечи накаливания СН-150.

Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну - заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.

Конструкция рамы ходовой части

Рама шасси Т-16 состоит из переднего и заднего брусьев и боковых труб, к которым снизу приварены планки с отверстиями. Вместе со специальными площадками при ходовой части трактора и отверстиями переднего бруса рамы планки используют для крепления навесных машин и орудий.

Внутри литой полости заднего бруса две перегородки. В их отверстия запрессованы втулки поперечного вала рулевого управления. Внутренняя полость заднего бруса используется и в качестве масляной емкости гидросистемы. К левой трубе рамы приварены кронштейны крепления гидрораспределителя и опоры аккумуляторных батарей. Передний брус имеет вилкообразный прилив для соединения с балансиром переднего моста.

Шасси трактора Т-16

Универсальное самоходное шасси является разновидностью колесного пропашного трактора. От обыкновенного трактора самоходное шасси отличается компоновкой: мотор компактно расположен позади кабины, а перед ней находится открытая рама и передний мост. Рама обычно двухбалочная, реже однобалочная. На нее крепится различное навесное сельскохозяйственное или специальное оборудование, в базовой комплектации - кузов-самосвал.

Благодаря тому что оборудование находится перед кабиной, оно хорошо видно и его работой легко управлять. Как правило, его можно быстро смонтировать и снять. Управление навесными орудиями производится с помощью гидравлической системы. Обычно значительная часть узлов и деталей самоходного шасси унифицирована с близким по характеристикам колесным универсально-пропашным трактором.

Фильтрация масла производится полнопоточной реактивной масляной центрифугой. Охлаждение осуществляется воздухом, подаваемым осевым вентилятором. Пуск двигателя происходит с помощью электростартера мощностью 2,8 л. с., который питается от аккумуляторной батареи напряжением 12 В и емкостью 135 а.ч.

Для облегчения пуска применены свечи накаливания СН-150. Коробка передач трехвальная, с поперечно расположенными валами, но не имеет полного реверсирования передач. Обеспечивает семь передач переднего (из которых одна замедленная) и одну - заднего хода. Находится в общем картере трансмиссии. Изолированная от проникновения масла внутренняя полость корпуса трансмиссии является картером муфты сцепления, к которому консульно прикрепляется двигатель самоходного шасси.

Возможности Т-16

Открытое, без кабины и навеса, рабочее место тракториста расположено сзади, впереди на раме - крепление для дополнительного оборудования. Благодаря нестандартной компоновке самоходное шасси Т-16 может работать с разнообразнейшими сельскохозяйственными приспособлениями и агрегатами: плугом, пропашным культиватором, сеялкой, картофелекопалкой, окучником, грузовой самосвальной платформой, погрузчиками различных типов, мотопилой, грейдерной лопатой, щеткой для чистки дорог (устанавливается под рамой), экскаватором, компрессорной станциеи, стогометателем, сенокосилкой, опрыскивателем и др. На самоходных шасси Т-16 крепят передний ведущий мост и устанавливают механическую лебедку, тем самым увеличивая проходимость машины.

Модернизированный вариант Т-16М

В 1967 году провели модернизацию самоходного шасси, которое получило дизельный двигатель воздушного охлаждения мощностью 25 л. с., новую коробку передач и обозначение Т-16М, на нем уже устанавливалась каркасная кабина.

На тракторе Т-16М применена двойная муфта сцепления с совмещенным управлением. Муфта сцепления самоходного шасси имеет особенность, в ней накладки ведомого диска главной муфты сцепления имеют большую площадь и больший радиус трения, чем накладки ведомого диска муфты привода ВОМ (вала отбора мощности). Поэтому муфта привода ВОМ обладает повышенными предохранительными функциями против воздействия динамических нагрузок.



Центральная передача трактора Т-16М состоит из ведущей цилиндрической шестерни, закрепленной на вторичном валу коробки передач, и ведомой шестерни, напрессованной на корпус дифференциала. Корпус дифференциала вращается в двух подшипниках, закрепленных в стаканах, установленных в боковых расточках корпуса трансмиссии. Дифференциал самоходного шасси Т-16М -закрытого типа. Блокировка производится зубчатой торцовой муфтой.

Конечная передача трактора представляет собой одноступенчатые передачи, смонтированные в двух отдельных литых картерах, которые посредством промежуточных рукавов тормозов соединяются с корпусом заднего моста. Основные детали этих конечных передач взаимозаменяемы, за исключением картера и его штампованного поддона.

Тормоза трактора простые, ленточные, установлены в рукавах полуосей дифференциала. Полурамный остов самоходного шасси Т-16М образован литым корпусом центральной сварной трубчатой полурамой. На самоходном шасси двигатель в сборе с муфтой сцепления крепится к корпусу главной передачи, а полурама остается открытой грузовой самосвальной платформы. За счет применения колес увеличенного типоразмера возросла грузоподъемность.

Усовершенствованная модель Т-16МГ

С 1986 года приступили к выпуску модернизированного самоходного шасси Т-16МГ, на котором установлена полноценная кабина и улучшенный дизельный двигатель Д-21 А1, мощность оставили прежнюю - 25 л. с. Улучшения коснулись многих узлов и механизмов, выросла надежность трактора. Серьезное преимущество этого колесного трактора - его универсальность при использовании на различных грунтах, так как колеса не наносят больших повреждений земляному покрытию сельскохозяйственных угодий, в отличие от металлических гусениц. В 1995 году выпуск трактора Т-16 был прекращен.

Модификации

Кроме базового Т-16М, завод производил его специализированные модификации: Т-16ММЧ - для работы на чайных плантациях, Т-16МТ - низкоклиренсный, для работы в теплицах, Т-16МГ - с грузовой самосвальной платформой. Шасси Т-16М и его модификации предприятие выпускало вплоть до начала 1990-х годов.

Универсальный и неприхотливый

Многие фермеры и сельские жители признают, что трактор Т-16 - самый универсальный и полезный из всех тракторов небольшой мощности. Неприхотливый в использовании, удобный в ремонте и весьма надежный, трактор Т-16 завоевал всенародное признание и ласковые прозвища - «шассик», «дашечка», «попрошайка», «шайтан», «официант».

Сначала машину использовали для работы в овощеводстве, опрыскивания деревьев, перевозки небольших грузов в труднопроходимых местах. Также его применяли в малых строительных бригадах, для перевозки камней, песка, древесины, лебедок, пилорам, сварочных аппаратов и т. д. Затем он завоевал популярность и в других сферах: его стали применять автодорожные, коммунальные предприятия и организации, фермеры и сельские жители (в индивидуальном хозяйстве).



Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

4kolesa.mirtesen.ru

Самоходные Шасси Т-16, Т-16М, Т-16МГ










Назначение — для работ по уходу за овощными культурами с навесными сельскохозяйственными машинами: междурядной обработки, внесения удобрений, опыливания и опрыскивания растений, уборки; а также для кошения и уборки трав, сплошной культивации и транспортировки грузов на съемной платформе.

Изготовитель — Харьковский завод тракторных самоходных шасси.



Модель Т-16 Т-16М
Годы выпуска 1961-67 1967-95
Мощность двигателя, л.с. (кВт) 16(12) 25(18)
Число передач вперед/назад 4/4 6/1
Скорость движения вперед, км/ч 5,0-15,6 1,6-23,2
Масса трактора, кг 1685 1810
Общее количество выпущенных тракторов 63500 470000



   Самоходное шасси T-16 — развитие конструкции ДВСШ-16. Отличительная черта — коробка передач, обеспечивающая реверсирование скоростей. Для стационарной работы предусмотрена установка шкива с приводом от основного вала отбора мощности.

   В результате модернизации Т-16 была увеличена мощность двигателя и усовершенствована его конструкция. Шасси выпускалось под маркой Т-16М, на нем установлен двухцилиндровый дизель воздушного охлаждения с непосредственным впрыском (камера в поршне). Коробка передач обеспечивает более высокие скорости на всех передачах. Грузоподъемность платформы увеличена и установлены колеса увеличенного типоразмера. Предусмотрена установка каркаса с тентом, боковинами и дверцами.

  Т-16МГ выпускался с 1986-го года. Скорость движения была увеличена до 40 км/ч. Модификация имела полностью закрытую металлическую кабину и обзавелась самосвальной системой грузовой платформы в отличии от стационарной платформы Т-16М.

catterbet.com

Самоходное шасси Т-16М

Описание: Самоходное шасси Т-16М представляет собой универсальный четырехколесный трактор рамной конструкции, предназначенный для выполнения различных работ в сельском хозяйстве. По основным узлам и деталям самоходное шасси Т-16М унифицировано с самоходным шасси Т-16. На нем установлен дизель воздушного охлаждения Д-21А1 (мощность 25 л. с. при 1800 об/мин коленчатого вала) Владимирского тракторного завода. Конструкция самоходного шасси рассчитана на длительную и безотказную работу без ремонта при своевременном проведении технических уходов во время эксплуатации. Для обеспечения должного уровня технической эксплуатации к самостоятельному управлению и техническому обслуживанию самоходного шасси допускаются лица, хорошо изучившие устройство, правила техники безопасности и ухода за самоходным шасси и имеющие соответствующие свидетельства. Прежде чем приступить к эксплуатации трактора, нужно внимательно изучить настоящее руководство и все инструктивные и информационные материалы, прилагаемые к самоходному шасси о руководством.Оглавление: ВВЕДЕНИЕ [3]
УСТРОЙСТВО ШАССИ И ПРАВИЛА ЭКСПЛУАТАЦИИ [4]
  Техническая характеристика [5]
  Двигатель [10]
  Краткое описание двигателя [12]
  Уход за системами и механизмами [16]
  Уход за кривошипно-шатунным механизмом [16]
  Уход за системой газораспределения [24]
  Уход за системой смазки¦ [26]
  Уход за системой питания [30]
  Уход за системой охлаждения [39]
  Декомпрессионный механизм [41]
  Устройство и работа топливного насоса [42]
  Насосная секция высокого давления [44]
  Регулятор [46]
  Топливоподкачивающий насос [49]
  Разборка и сборка топливного насоса [51]
  Регулировка топливного насоса [55]
  Смазка топливного насоса [58]
  Силовая передача [58]
  Муфта сцепления [59]
  Главная передача [63]
  Коробка передач [64]
  Уход за главной передачей [70]
  Тормоза [71]
  Конечные (бортовые) передачи [74]
  Рама шасси [77]
  Ходовая часть [79]
  Проверка и регулировка зазоров в конических подшипниках передних колес [84]
  Проверка и регулировка схождения передних колес [84]
  Уход за колесами [85]
  Установка переднего унифицированного подрессоренного моста [86]
  Хранение шин [87]
  Вспомогательное оборудование [87]
  Электрооборудование [92]
  Генератор [93]
  Реле-регулятор [95]
  Правила эксплуатации реле-регулятора [98]
  Проверка работы реле-регулятора [98]
  Порядок регулирования реле-регулятора [99]
  Проверка реле-регулятора на стенде [100]
  Уход за аккумуляторными батареями [101]
  Проверка степени заряженности батарей [101]
  Проверка уровня электролита [103]
  Включатель «массы» [103]
  Стартер [103]
  Уход за стартером [105]
  Испытание стартера на холостом ходу [106]
  Регулировка включения стартера [106]
  Свеча накаливания [106]
  Система освещения и световой сигнализации [107]
  Система звуковой сигнализации [108]
  Электропроводка, предохранитель и соединительные устройства [108]
  Механизмы управления [109]
  Рулевое управление [109]
  Механизмы управления сцеплением, тормозами и валом отбора мощности [112]
  Уход за механизмами управления [114]
  Гидравлическая система [116]
  Привод масляного насоса [117]
  Масляный насос [118]
  Распределитель [120]
  Силовые цилиндры [122]
  Шланги [123]
  Уход за гидравлической системой [123]
  Подготовка шасси к работе [125]
  Подготовка двигателя к пуску [126]
  Пуск двигателя [126]
  Управление самоходным шасси [127]
  Наладка шасси для различных работ [129]
  Основные правила техники безопасности [137]
  Органы управления и контрольные приборы [140]
  Особенности эксплуатации шасси в зимних условиях [143]
  Смазка шасси [145]
  Техническое обслуживание [149]
  Общие требования [149]
  Техническое обслуживание в течение первых 60 моточасов [150]
  Периодическое техническое обслуживание [151]
  Ежесменное техническое обслуживание (ЕТО) [152]
  Техническое обслуживание № 1 (ТО № 1) [152]
  Техническое обслуживание № 2 (ТО № 2) [153]
  Техническое обслуживание № 3 (ТО № 3) [154]
  Сезонное техническое обслуживание (СТО) [155]
  Техническое обслуживание при особых условиях эксплуатации [156]
  Возможные неисправности и способы их устранения [157]
  Хранение самоходных шасси [169]
АГРЕГАТИРОВАНИЕ ШАССИ С СЕЛЬСКОХОЗЯЙСТВЕННЫМИ МАШИНАМИ И ОРУДИЯМИ [172]
  Краткое описание устройства и иавески основных машин, агрегатируемых с шасси [173]
  Грузовая самосвальная платформа ПШС-0,9 [173]
  Культиватор-растениепитатель навесной КРСШ-2.8А [174]
  Сеялка комбинированная овощная навесная СКССШ-2,8 [175]
  Сеялка туковая навесная СТШ-2,8 [175]
  Сеялка для посева лука-севка СЛС-8 [176]
  Подкормщик-опрыскиватель универсальный ПОУ [176]
  Косилка навесная одноярусная КСП-2.1А [177]
  Волокуша навесная фронтальная ВНШ-3,0 [177]
  Платформа навесная уборочная НПСШ-12А [178]
  Погрузчик навесной универсальный ПШ-0,4 [178]
  Вышка гидравлическая садовая ВГС-3,5 [178]
  Зернопогрузчик ЗПС-ЮОЭШ [179]
ПРИЛОЖЕНИЯ [180]
  1. Инструкция о порядке удовлетворения претензий колхозов, совхозов и других предприятий по качеству самоходного шасси Т-16М [180]
  2. Акт [183]
  3. Подшипники качения, устанавливаемые на самоходном шасси Т-16М [186]
  4. Перечень инструментов, прилагаемых к самоходному шасси Т-16М [188]
  5. Перечень запасных частей, прилагаемых к самоходному шасси Т-16М [189]

www.nehudlit.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
