Карьерные самосвалы

Карьерные самосвалы с гидромеханической трансмиссией

Новая продукция

Автоматическая гидромеханическая передача облегчает управление транспортным средством и обеспечивает безопасность движения

Карьерные самосвалы с электромеханической трансмиссией

Новая продукция

Новая продукция

Электромеханическая трансмиссия позволяет выбрать наиболее оптимальный
тягово-скоростной режим

Свистать всех на палубу: обзор самого большого в мире самосвала БЕЛАЗ-75710

Нужен – сделаем!

При виде БЕЛАЗа-75710 сразу возникает вопрос: зачем? Зачем нужен такой огромный самосвал, которому, кажется, и футбольного поля для разворота не хватит? Может, проще возить груз на двух грузовиках поменьше (например, на БЕЛАЗах-7530 грузоподъёмностью 200–220 тонн) вместо одного монстра, способного увезти 450 тонн за один раз? Нет, просто так такой самосвал появиться не мог, его создатели не болеют гигантоманией, а хотят удовлетворить потребности заказчиков. И если один из клиентов холдинга захотел получить себе на карьер в Кемеровской области такую машину, значит, нужно её построить. В 2013 году на свет появился первый БЕЛАЗ-75710. О том, как делают такие БЕЛАЗы, мы расскажем позже, этот процесс почти так же интересен, как и готовый продукт. А пока немного шокируем вас цифрами. Итак, включайте свою фантазию.

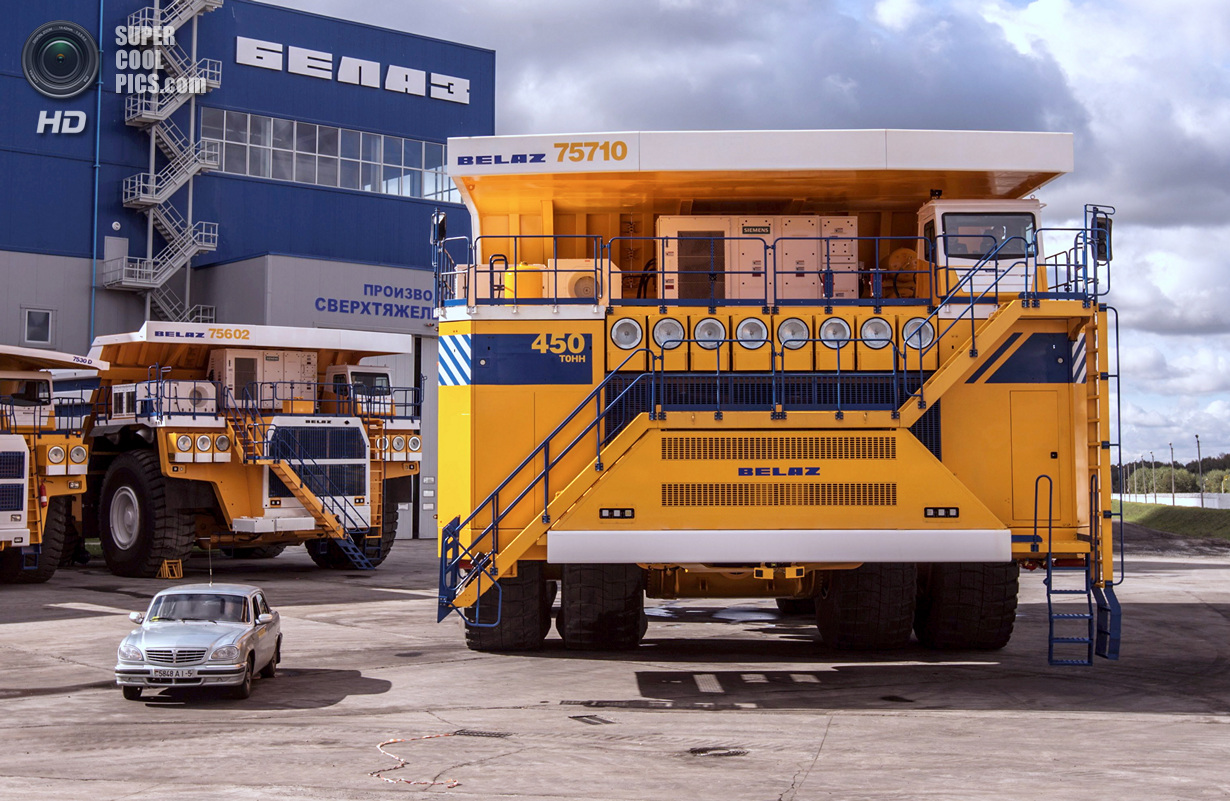

Высота БЕЛАЗа-75710 составляет 8,17 метра (это больше высоты второго этажа типового дома), ширина – 9,75 метра («автобус-луноход» ЛиАЗ-677 длиннее всего на 78 сантиметров), длина – 20,6 метра (это почти два 677-х). Грузоподъёмность, как я уже говорил, составляет 450 тонн, но в 2014 году во время испытаний этот самосвал перевёз чуть больше пятисот тонн груза. Снаряжённый вес машины тоже впечатляет – 360 тонн, соответственно, полная масса может достигать 810 тонн.

Максимальная скорость:

Несмотря на свои огромные габариты, язык не поворачивается назвать эту махину неповоротливой: радиус разворота составляет всего 45 метров. Максимальный крутящий момент – 9 313 Нм. Но дизели MTU тут нужны не для того, чтобы крутить вал коробки передач, а для выработки электроэнергии – КПП у БЕЛАЗа нет и в помине, а движут самосвал тяговые электромоторы. Так что самый большой в мире самосвал – гибридный. Спокойно заходим под машину и смотрим, как это всё работает.

До чего дошёл прогресс!

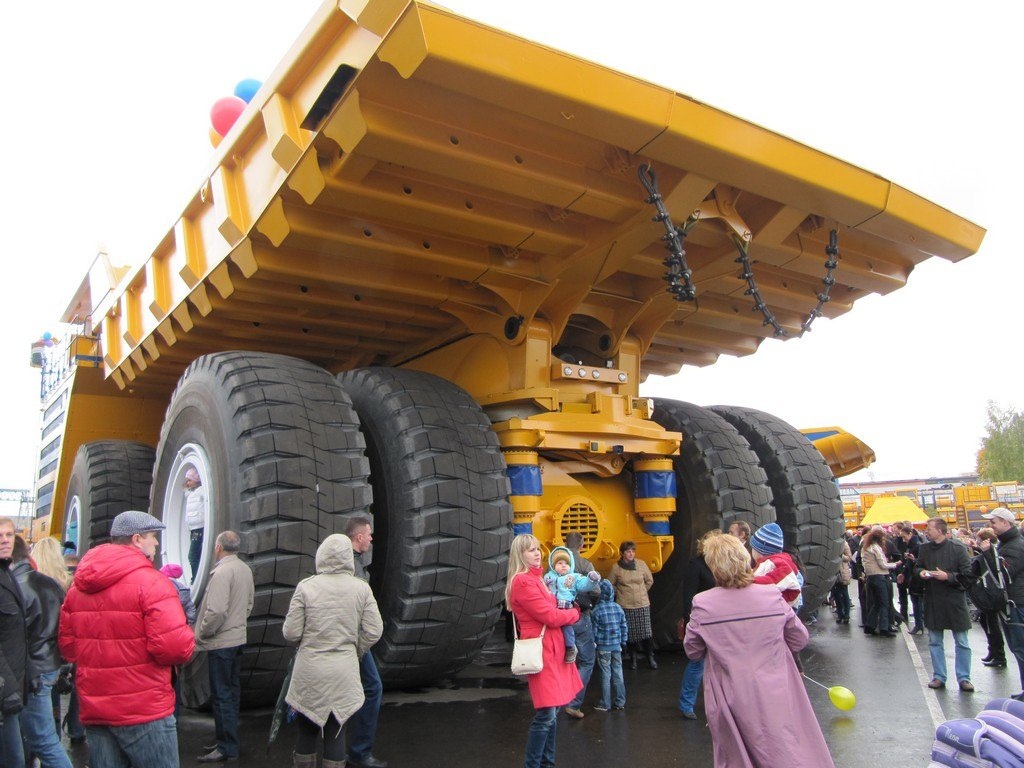

Честно говоря, находиться под БЕЛАЗом не слишком уютно, чувствуешь себя Гулливером в стране великанов. Человек, даже не самый маленький, кажется хрупким и каким-то уж очень ненадёжным по сравнению с карьерным гигантом. Но робость – в сторону, и рассматриваем машину снизу.

DSC_0133

Скажем прямо:

Борьбу за миллиметры пространства в моторном отсеке здесь никто не вёл. Два огромных дизеля MTU Detroit Diesel 16V4000 расположены поперечно. Мощность каждого – 1 715 кВт, а это почти 2 332 л. с. (или 4 664 суммарно). Казалось бы – катайся и горя не знай, но нет, этого мало. Эти два мотора рабочим объёмом в 65 литров каждый нужны для обеспечения работы генераторов, вырабатывающих ток для тяговых электродвигателей. Помимо генераторов, дизели также обеспечивают работу гидравлических систем.

Радиус разворота:

Каждый дизель работает в паре со своим генератором, да и все системы, обеспечивающие работу моторов, у каждого агрегата независимые. Иногда можно услышать, что, мол, без нагрузки этот БЕЛАЗ едет только на одном моторе для экономии топлива, а второй дизель вступает в работу только при необходимости. Это не так. Чисто теоретически такая схема возможна, но заводом она пока не реализована. Говорю «пока», потому что в планах она всё же есть.

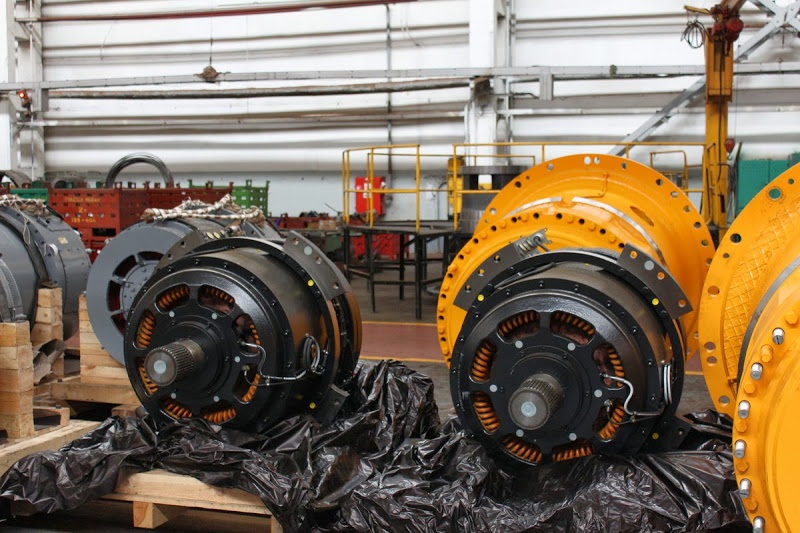

Генераторы вырабатывают переменный ток для четырёх электродвигателей, установленных внутри ступиц колёс. Связка из двух генераторов и четырёх двигателей называется тяговой установкой, но её производитель не БЕЛАЗ, а компания Siemens (марка её соответствующая – Siemens MMT500). Каждый из электромоторов имеет мощность 1 200 кВт (1 630 л. с.), поэтому итоговая мощность на колёсах достигает 6 520 л. с. Как хорошо, что мне не приходится платить налог за машину с таким двигателем!

Внутри колеса

Такая трансмиссия называется электромеханической. Помимо всего перечисленного в неё входит силовой шкаф управления (его мы ещё увидим на палубе) и тормозная установка УВТР. Кстати, тормоза заслуживают пару отдельных слов.

Тормозные механизмы всех колёс – двухдисковые и имеют гидравлический привод. Но гружёную машину весом больше восьмисот тонн одними такими тормозами не удержишь, поэтому у БЕЛАЗа есть ещё одна тормозная система – электродинамическая. Здесь исполнительным механизмом является тот же колёсный электромотор. При работе этой тормозной системы выделяется огромное количество тепла, которое надо как-то отводить, поэтому конструкцией предусмотрено принудительное воздушное охлаждение тормозных резисторов.

DSC_0070

Разумеется, есть и стояночный тормоз. Он обычный, дисковый.

Как я уже говорил, электромеханическую трансмиссию для БЕЛАЗа-75710 делает Siemens. Но сейчас идут переговоры с российским ООО «Силовые машины», так что вполне вероятно, что в будущем трансмиссия станет родом из Санкт-Петербурга, как на машинах грузоподъёмностью 90–220 тонн. Но вернёмся к осмотру.

БЕЛАЗ штатно комплектуется противооткатными упорами, которые крепятся перед передними колёсами.

DSC_0046

В базовой комплектации есть и предпусковые подогреватели, которых тоже два – по числу дизелей.

DSC_0048

Снизу видна и часть противопожарной защиты.

DSC_0053

В первую очередь она реагирует на повышение температуры в моторных отсеках, но датчики также стоят и внутри колёс, рядом с тяговыми электродвигателями.

система пожаротушения внтури ступицы

На БЕЛАЗе установлены два топливных бака по 2 500 литров каждый. Удельный расход топлива – 198 г/кВт*ч.

DSC_0042

Для обслуживания топливной системы есть даже отдельные лестницы, ведущие на баки – именно их можно увидеть сбоку. Какой бы фантастической машиной ни был этот самосвал, а менять фильтры и заправлять его периодически надо, и без лестницы тут делать нечего.

DSC_0079

Один из интереснейших механизмов – это, пожалуй, ходовая часть самосвала. Строго говоря, она тут зависимая пневмогидравлическая со встроенным гидравлическим амортизатором.

DSC_0062

Благодаря стабилизаторам поперечной устойчивости самосвал почти не кренится под нагрузкой, сохраняя высокую плавность хода. Внутри гигантских амортизаторов, которые видны на фотографиях, азот и масло.

DSC_0057

И ещё одну особенность заметит только самый внимательный: передний и задние мосты абсолютно одинаковые. Возникает вопрос: как же эта махина поворачивает? Тут же ни шкворней, ни шаровых опор… Да, потому что оба моста на БЕЛАЗе-75710 управляемые. Два цилиндра тут играют роль своеобразных рулевых тяг (утрировано, конечно, зато понятно), а в остальном рулевое управление почти традиционное, гидрообъёмное, с обычной рулевой колонкой в кабине. Кстати, в конструкции предусмотрено наличие пневмогидроаккумуляторов – таковы требования безопасности.

DSC_0120

Итоговая мощность на колёсах:

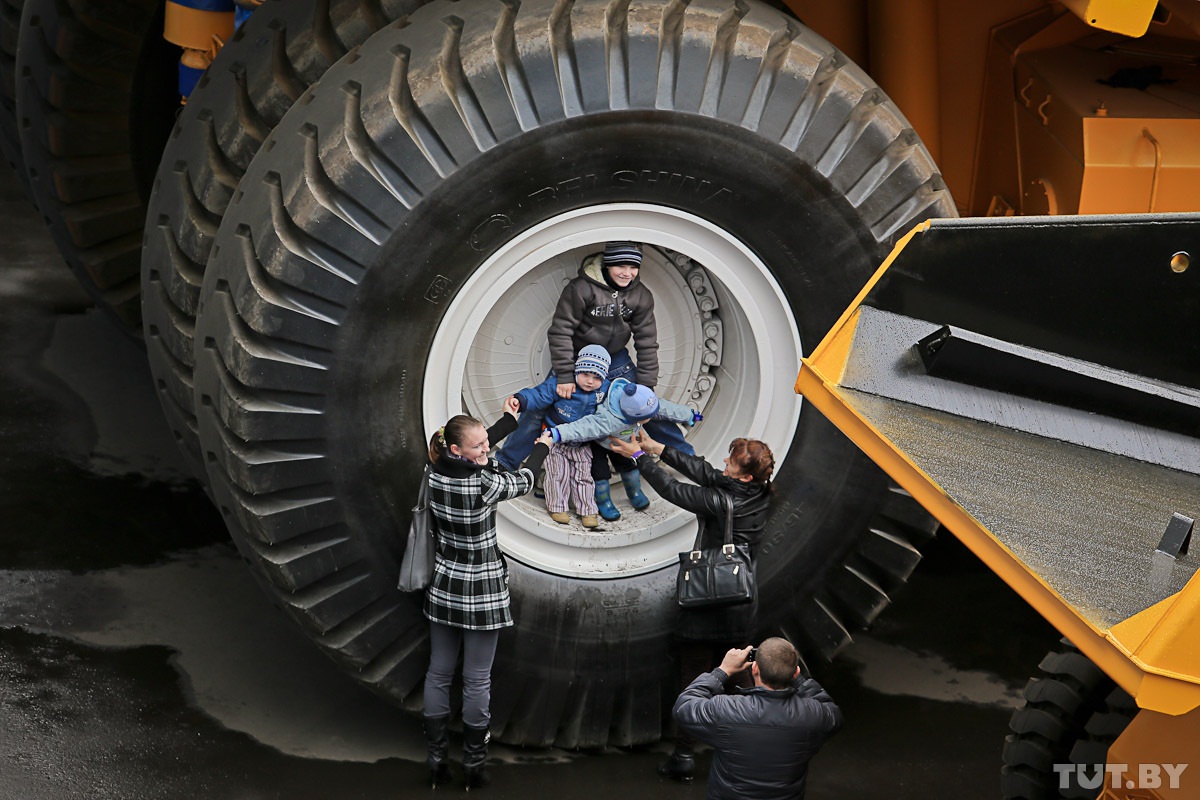

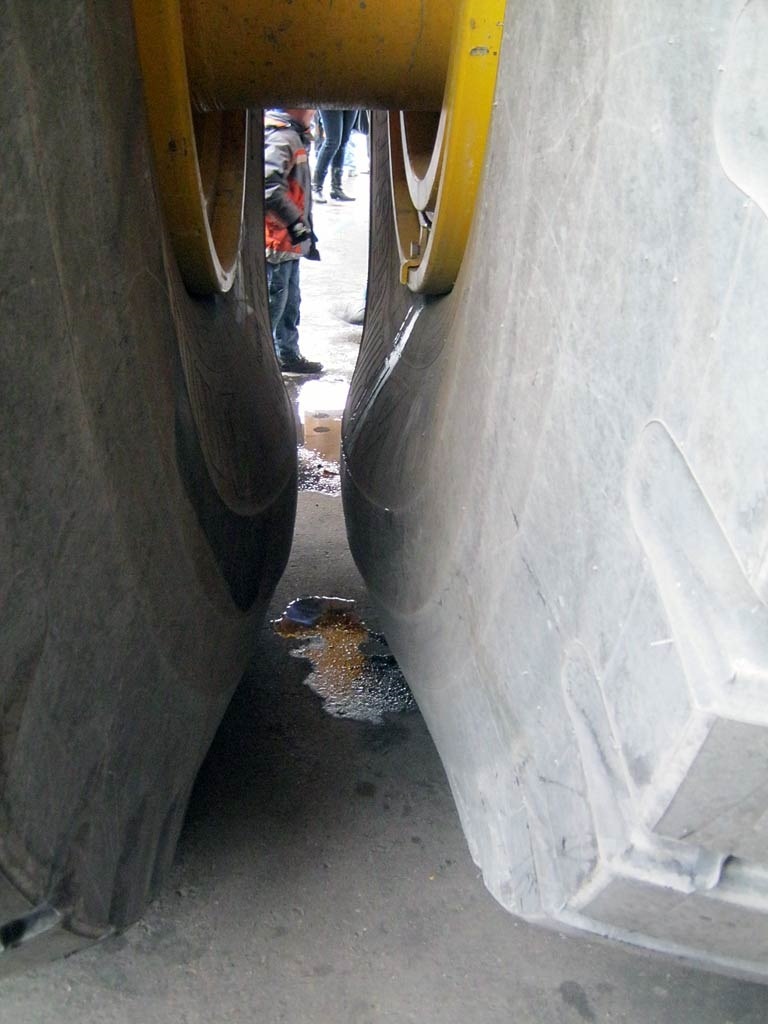

Нельзя не сказать пару добрых слов про покрышки этого самосвала. Размерность резины – 59/80R63. Сейчас её основным поставщиком является Bridgestone. Для более лёгких машин выбор производителя не так однозначен, хотя тоже весьма ограничен. Собственно, инженеры белорусского холдинга могут построить и ещё более безумный автомобиль, всё ограничивается как раз таки покрышками и… здравым смыслом, наверное. Вообще, не дай бог перебортировать лишний раз эти колёса, поэтому разработчики постарались сделать тяговые моторы таким образом, что их ремонт и обслуживание возможны без снятия колёс. Это очень важно, особенно для тех, кто эти самосвалы будет эксплуатировать. Снять колесо без крана невозможно, а каждый такой простой стоит больших денег.

Теперь поднимемся на палубу – именно так называют площадку на «втором этаже» рядом с кабиной водителя (водителя, кстати, тут называют оператором, хотя сути дела это не меняет).

DSC_0125

Всё выше и выше и выше!..

Мне, конечно, приходилось подниматься в кабину грузовика по лесенке. Но вот так, чтобы два пролёта и площадка между ними – такое, конечно, впервые.

DSC_0132

Странно, но именно тут, на ступеньках, размеры ощущаются больше всего. На площадке идём вдоль восьми круглых элементов, которые ошибочно издали можно принять за закрытые какими-то заглушками фары.

DSC_0126

На самом деле, это воздушные фильтры.

DSC_0110

Пройдя вдоль них, мы поднимаемся по второму пролёту и оказываемся на палубе.

Кабину оставим «на десерт», пока посмотрим на всё остальное.

Металлический шкаф, как ни странно, так шкафом и называется – силовым шкафом управления. Тут спрятан «мозг» электрики, самой главной её части – электромеханической трансмиссии.

DSC_0080

Слева от шкафа – уже упомянутая система принудительного воздушного охлаждения тормозных резисторов.

DSC_0081

Прямо за кабиной расположились части объединённой гидравлической системы (рулевого управления, тормозной системы и опрокидывающего механизма).

DSC_0084

И почти посреди палубы, прямо из её поверхности, торчит ещё одна ёмкость. Это – «верхушечка» расширительного бачка. Так уж устроена система охлаждения, что бачок не может стоять ниже какого-либо из её элементов, поэтому он установлен так высоко.

DSC_0083

На задней стенке кабины стоят радиаторы и вентиляторы кондиционера кабины. Зеркала заднего вида, издали кажущиеся маленькими, вблизи оказываются не намного меньше того, что висит у меня дома в прихожей. Речь идёт именно о левом зеркале, справа оно значительно меньше. Погуляв по палубе, насладившись собственным ничтожеством и величием грузовика, открываем дверь в кабину.

DSC_0085

Дверцы открываются против хода движения. В этом есть определённый смысл: так удобнее садиться на место водителя, да и пассажира тоже.

Итак, рассматриваем панель и органы управления.

Вроде бы всё достаточно стандартно, но некий диссонанс присутствует: как могут соседствовать селектор «коробки» и три педали на полу? Во-первых, вспомним, что собственно КПП тут нет в принципе. Коробки нет, а селектор есть: как-то задавать направление движения нужно. Справа от него – управление кузовом.

DSC_0109

Так, а зачем третья педаль? А это ещё одна педаль тормоза. В центре, как и положено, педаль обычного гидравлического тормоза, а вместо рычага сцепления – педаль электродинамического тормоза. Хочется, конечно, понажимать на все это, но нельзя – даже с грузовой категорией «С» без специального удостоверения оператора БЕЛАЗа садиться за руль этого самосвала никто не разрешит, ни представители завода, ни инстинкт самосохранения. Поэтому горько вздыхаем и смотрим дальше.

DSC_0094

Рулевое колесо обычное, да и подрулевые переключатели точно такие же, как на тысячах других машин, даже обидно. Но, конечно, удобно: чем интуитивно понятнее управление, тем лучше.

Блок клавишей слева от руля нужен для управления всей светотехникой БЕЛАЗа. Кстати, обратили внимание, что наш самосвал без фар? Да, на заводе их не ставят вообще: для доставки машины заказчику после проверки всё равно надо её разбирать, поэтому смысла крепить оптику нет. Её проверяют в процессе сборки и сразу снимают.

DSC_0102

Кнопками справа оператор управляет трансмиссией, дизелями, обогревом стёкол и стеклоочистителем. Тут же – блок управления отоплением и кондиционированием. А где же приборы?

DSC_0100

Начнём с того, что даже при всём желании, соколином зрении и умении крутить головой на 360 градусов, всё равно невозможно увидеть габариты самосвала. А въехать на этом чудовище в другую технику или препятствие ой как опасно (в первую очередь – для другой техники и препятствий), поэтому БЕЛАЗ-75710 штатно оснащён устройством сигнализации приближения высоковольтной линии и системой видеообзора. На центральном экране и выводится вся информация и картинка видеообзора. То есть обычных стрелочных приборов на БЕЛАЗе нет, они ему просто не нужны.

DSC_0109

Вообще, выглядит кабина не слишком богато, да и материалы используются далеко не изысканные. Впрочем, зачем самосвалу кожа, дерево или хотя бы мягкий пластик? Ему всё это мещанство чуждо, как пролетарию – канарейка в клетке.

… И ещё несколько фактов

Развесовка самосвала так рассчитана, что нагрузка на каждое из восьми колёс абсолютно одинаковая. Но вот ходы подвесок карьерного самосвала очень небольшие, и если водитель увидит перед собой сколько-нибудь существенное препятствие, лезть на него напролом он не станет, а вызовет бульдозер – грунт карьера должен быть подготовлен для передвижения такого автомобиля.

Самосвал штатно оборудован не только автоматической системой пожаротушения, но и системой контроля давления в шинах, системой контроля загрузки и централизованной автоматической системой смазки. Электродинамическая тормозная система не только позволяет экономить ресурс колодок, но и способна очень быстро среагировать на торможение: переход с режима полной тяги в режим торможения занимает менее секунды. Ну, а отсутствие классической коробки передач позволяет делать разгон абсолютно равномерным и без перерывов на переключения передач.

DSC_0109

Мало того, что разгонять машину с электромеханической трансмиссией проще и безопаснее, так и ломаться там практически нечему: нет трущихся деталей – нет поломок и износа. Говорят, БЕЛАЗы способны проехать по карьеру не менее 900 тысяч километров, а реально служат более миллиона. На самом деле, ресурс таких машин считают в моточасах, а не в километрах, но приятно, что кое-что в этом мире ещё может называться настоящим «миллионником». Ну и последнее, без чего обзор никак не может быть обзором: максимальная скорость самосвала составляет  64 км/ч. Медленно, но верно. Очень верно.

Благодарим Группу компаний «Штарк» за помощь в подготовке материала

DSC_0119
история создания, производство, современность — История России

29 мая 1975 года на Белорусском автозаводе начато производство крупнейшего в Советском Союзе грузового автомобиля БелАЗ

Пожалуй, каждый наш соотечественник с детства знает, что самый большой самосвал производился в СССР и назывался БелАЗ. Образ могучего желтого карьерного самосвала известен всем по фильмам, книгам, фотографиям и детским игрушкам. Сегодня мы расскажем историю одного из самых интересных автозаводов и его продукции – мощных грузовиках, тягачах и тракторах.

Государственная необходимость

Тяжелые карьерные грузовики – отдельная каста среди всех грузовых машин. Эти монстры должны обладать рядом уникальных характеристик, позволяющих им эффективно работать в сложных условиях карьерных разработок, при этом оправдывать свою высокую стоимость хорошей производительностью. Здесь главным критерием выступает грузоподъёмность машины.


МАЗ-525. Источник: http://www.belaz.by

До 1951 года тяжелых грузовиков в полном смысле этого слова в СССР не производилось. Вернее, ярославские ЯАЗы или кременчугские КРАЗы, считались тяжелыми, но производственные требования были выше. Необходимость в специализированном тяжелом карьерном самосвале была озвучена на государственном уровне. Совершенно нецелесообразно было гонять обычные самосвалы, тратя их ресурс на непрофильные для них работы, такие как карьерные разработки.

Так появляется дедушка современных БелАЗов – МАЗ-525. Разработанный в Ярославле гигант был передан для производства минским коллегам ярославских инженеров. До 1958 года Минский АЗ собирал новые тяжелые грузовики, насыщая ими сырьевую промышленность СССР.

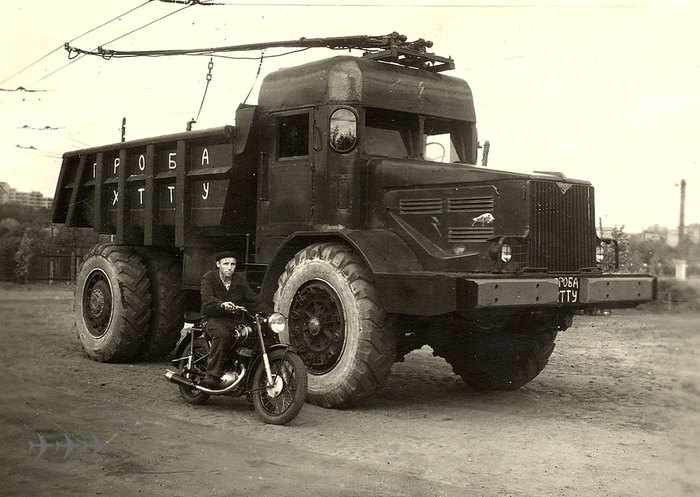

МАЗ-525 троллейвоз. Источник: http://www.belaz.by

А в Минской области, в городе Жодино, с 1947 года работал другой завод, специализирующийся на такой продукции, как кусторезы, прицепные дорожные катки, снегоочистители, снегопогрузчики и поливомоечные машины. Но в 1958 году производство советских грузовых гигантов было решено передать в Жодино. Так началась история всем знакомого желтого тяжеловеса.

Расцвет производства

Так, были созданы утяжеленные версии МАЗа-525, тягачи для скреперов и даже самосвал-троллейвоз, на электродвигателях и с характерными троллейбусными «рогами». Эта мера была призвана экономить горючее, потребляемое прожорливыми гигантами. Производили и мощные аэродромные тягачи для тяжелых армейских транспортников.

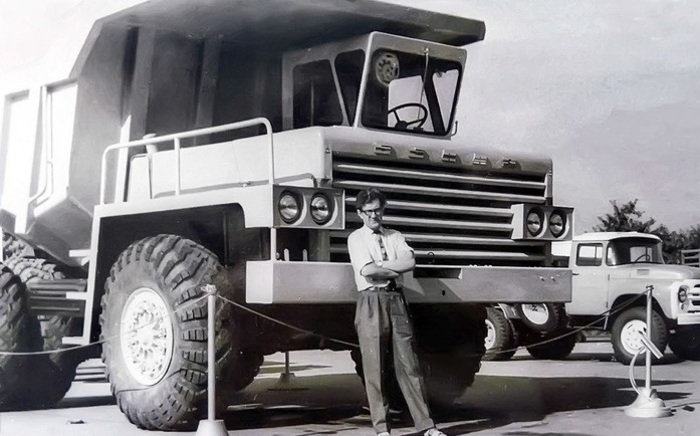

В. Кобылинский у созданного им БелАЗа-540. Источник: http://www.belaz.by

А в 1961 году при помощи специалистов института НАМИ, в частности, одного из его конструкторов В. Кобылинского появился первый образец, положивший начало существованию классического образа тяжелого желтого самосвала – 27-тонного БелАЗ-540.

С этого момента производство завода росло ускоренными темпами, как и вся экономика СССР. Добывающей промышленности требовались всё новые и всё более мощные карьерные монстры.


Современная продукция БелАЗа. Источник: http://www.belaz.by

Следом за 540-м был выпущен уже 40-тонный БелАЗ-548А (1967) и одноосный тягач БелАЗ-531. В 1976 году стартовало производство 75-тонного БелАЗа-549. А уже в следующем году завод представил опытный образец 110-тонного гиганта. В 1979 году представили самосвал-рекордсмен – 180-тонный БелАЗ-7521. Параллельно завод разработал и освоил производство 100- и 200-тонных аэродромных тягачей, самосвальные карьерные автопоезда, внедрил электротрансмиссию и даже газотурбинные двигатели.


БелАЗ-7550. Источник: http://www.belaz.by

К 1991 году БелАЗ был крупнейшим в мире производителем тяжелой карьерной техники. На заводе работало свыше 12 тысяч специалистов, а выпуск составлял свыше 6 тысяч машин в год – половину от мирового производства карьерной техники! Кульминацией производства и технологически сложнейшим стал выпущенный в 1990 году 280-тонный БелАЗ-7550. Всего в советское время БелАЗ выпустил свыше 130 тысяч тяжелых автомобилей.

Современные тяжеловесы

Несмотря на то что предприятие лихорадило в 90-е годы, и, как впрочем, и многие другие крупные промышленные предприятия бывшего СССР, с трудом переходило на капиталистические рельсы, БелАЗ достаточно быстро оправился от кризиса.

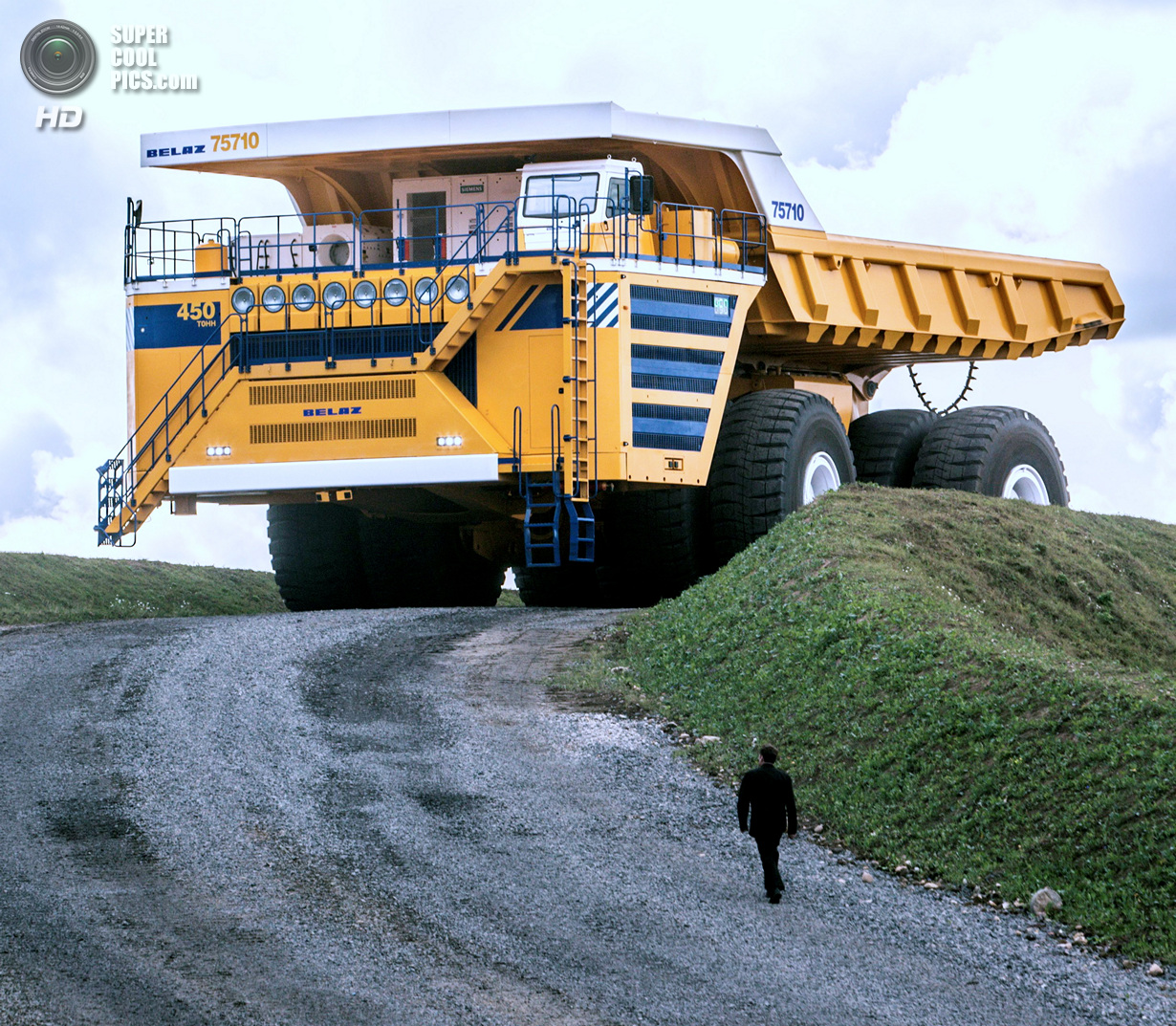

Самый крупный в мире 450-тонный БелАЗ-75710. Источник: http://www.belaz.by

Сейчас предприятие, выросшее до холдинга, продолжает выпуск тяжелых грузовиков. Также завод расширил номенклатуру производимых типов техники и выходит на производство многих видов карьерной спецтехники – погрузчиков, тягачей, тракторов. Не стоит на месте и производство тяжелых аэродромных машин.

Техника современного БелАЗа работает более чем в 50-ти странах мира. Основной экспорт приходится на государства постсоветского пространства, но Краснознаменный Белорусский завод, отмеченный пятью международными наградами за время своего существования, имеет неплохую репутацию за рубежом и продолжает выходить на новые рынки в разных частях света.


Современная продукция БелАЗа. Источник: http://www.belaz.by

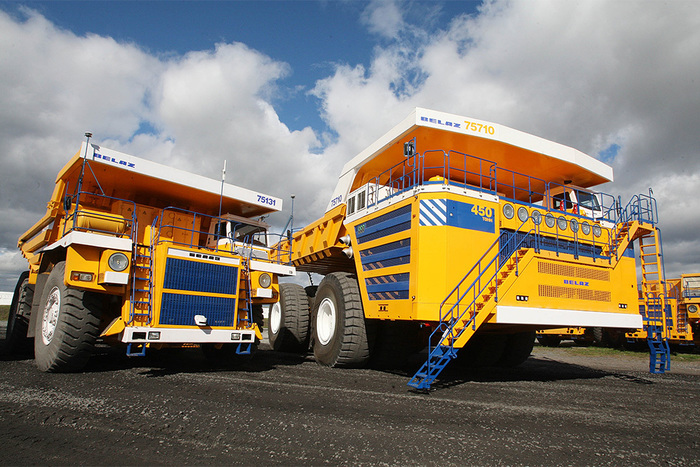

В 2013 году завод представил очередного рекордсмена – БелАЗ-75710. Это до сих пор самый крупный и тяжелый в мире самосвал, его грузоподъемность 450 тонн! А в загруженном состоянии этот желтый монстр весит 810 тонн. При этом он может разогнаться аж до 64 км/ч.

В 2018 году БелАЗ произвел 802 единицы тяжелой техники. Это рекорд с 1991 года. Мы можем только порадоваться успехам белорусских инженеров, а также тому, что большой желтый самосвал, который так любят наши мальчишки в песочницах, никуда не исчез и продолжает радовать детей и приносить пользу взрослым.

Обложка: http://www.belaz.by

Самый большой самосвал в мире

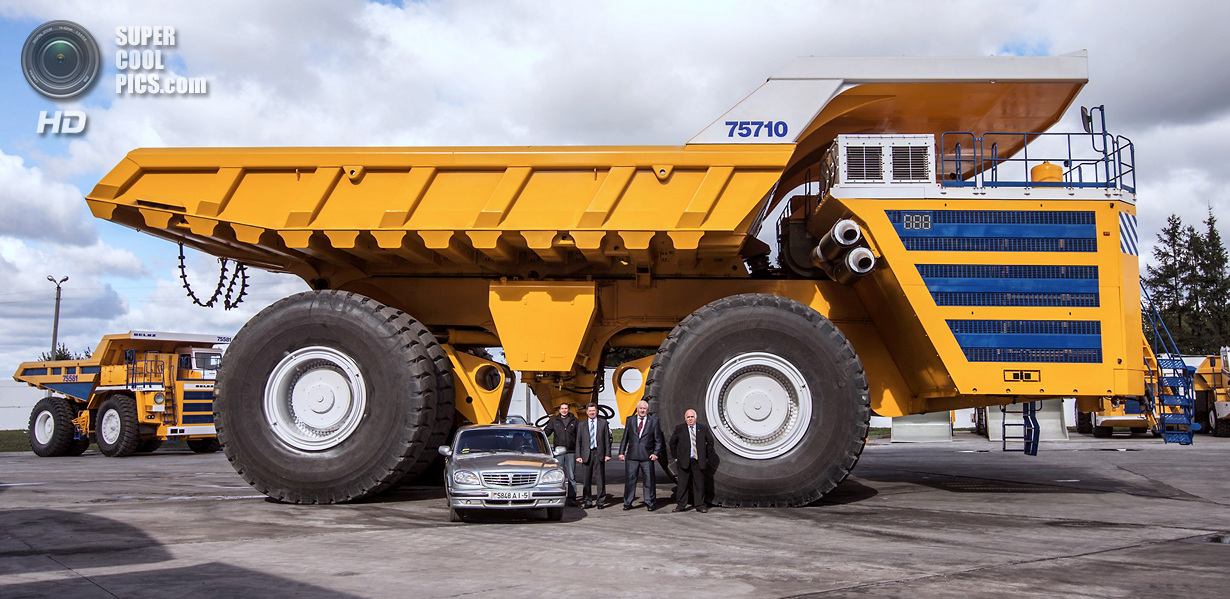

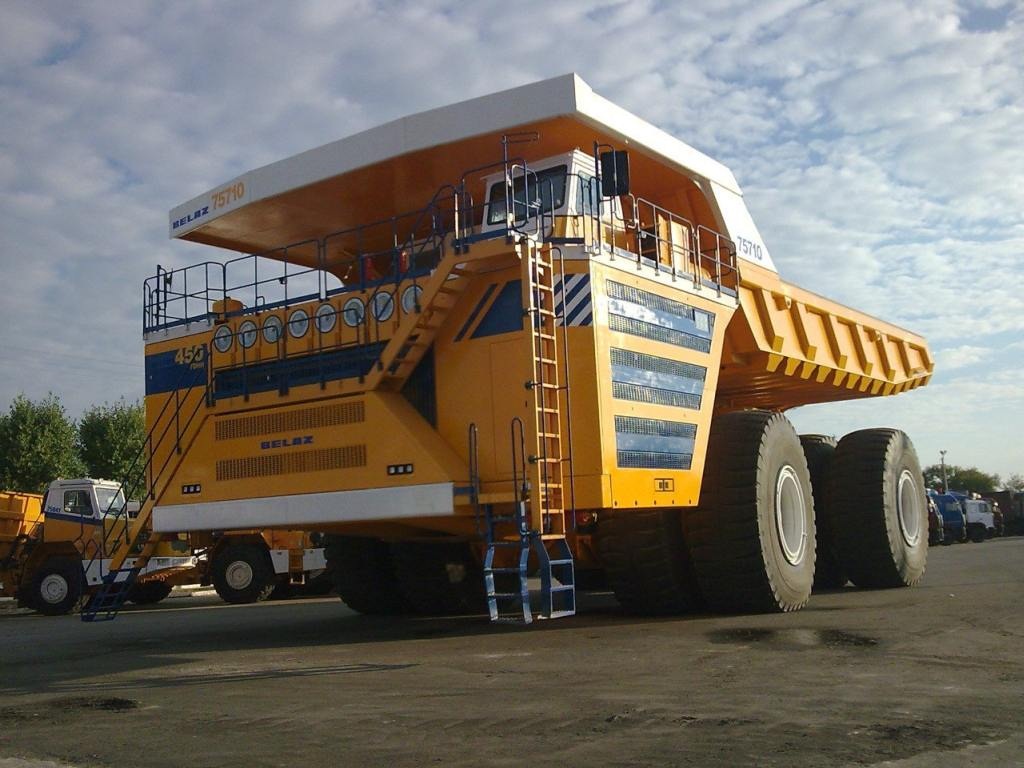

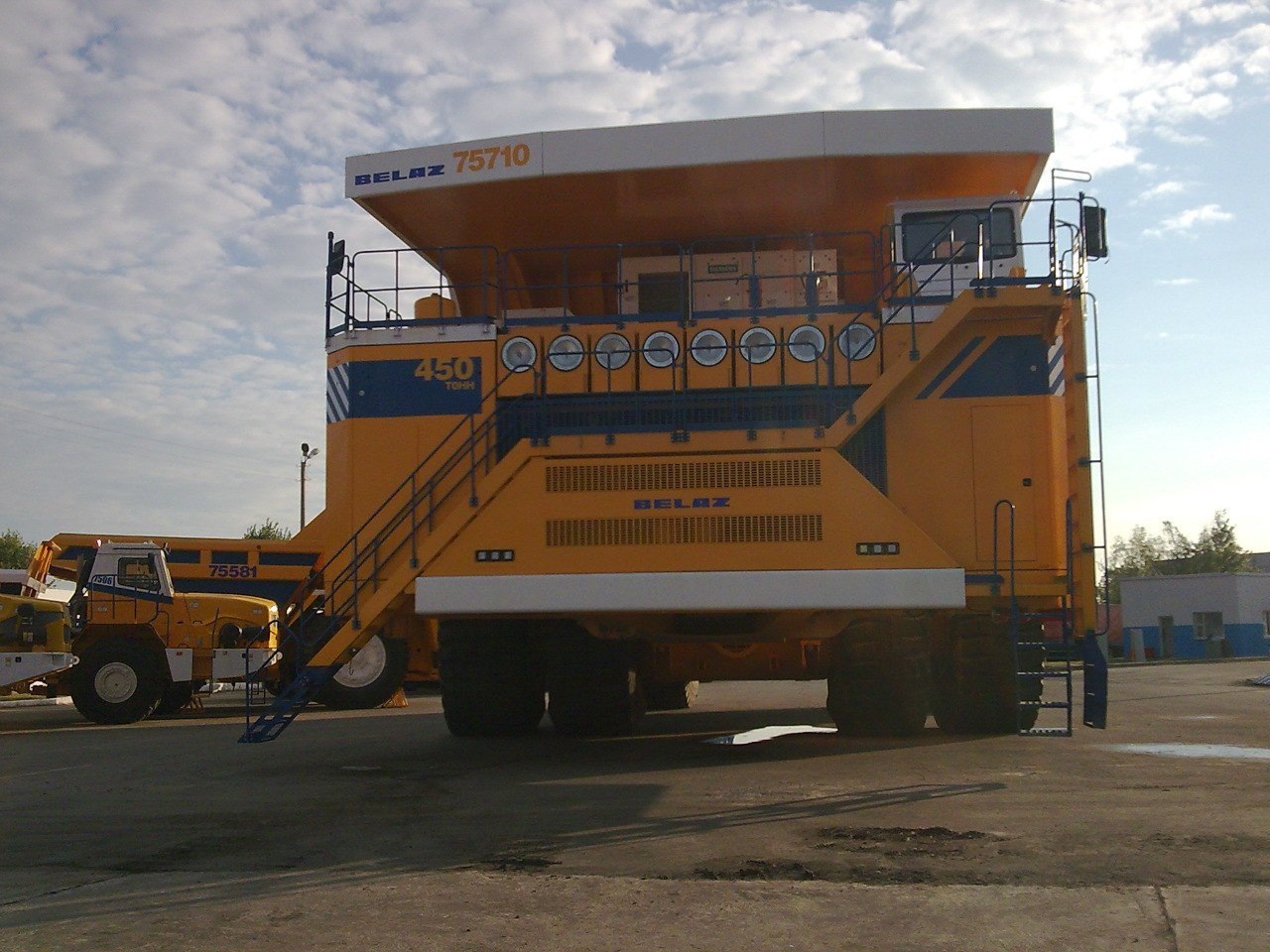

Компания «БелАЗ» создала самый большой в мире самосвал БелАЗ-75710 грузоподъёмностью 450 тонн, что эквивалентно трёмстам Ford Focus, 37 двухэтажным автобусам или двум с половиной голубым китам. Кстати, Airbus A380 — крупнейший пассажирский самолёт в мире — весит значительно меньше, всего 277 тонн.

Давайте посмотрим на эту машинку подробнее …

2

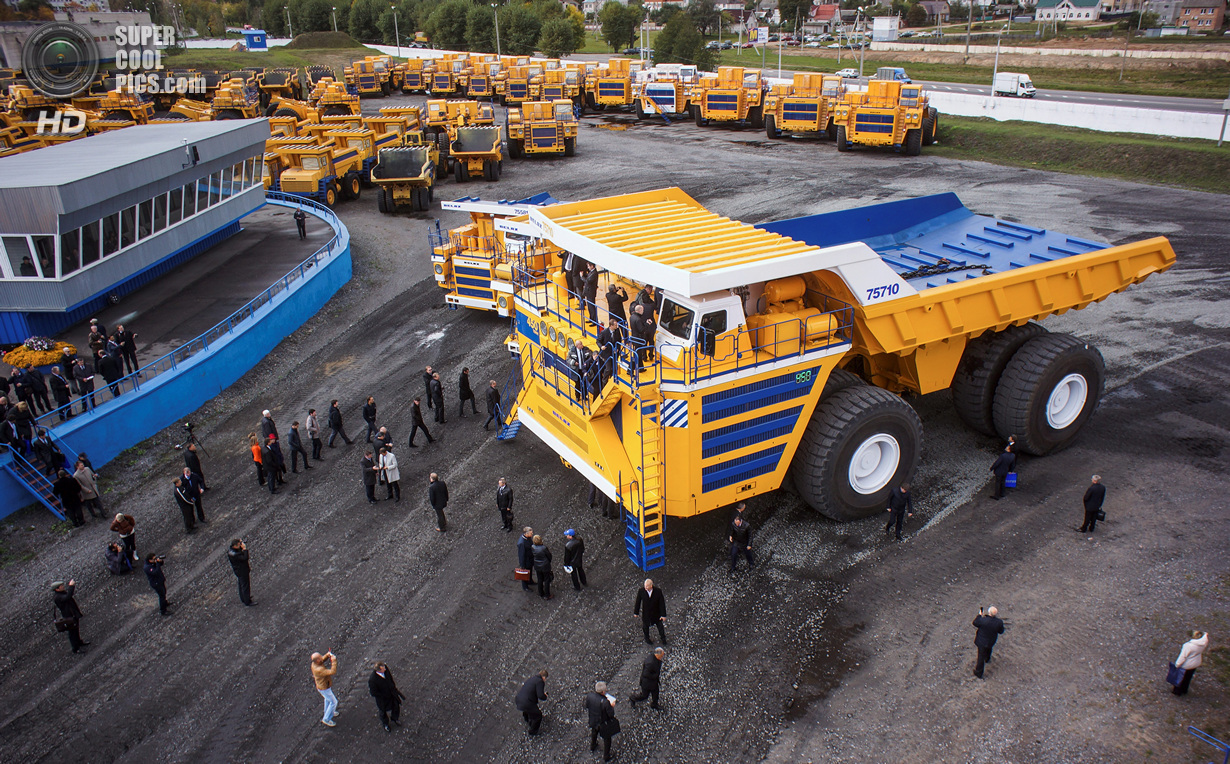

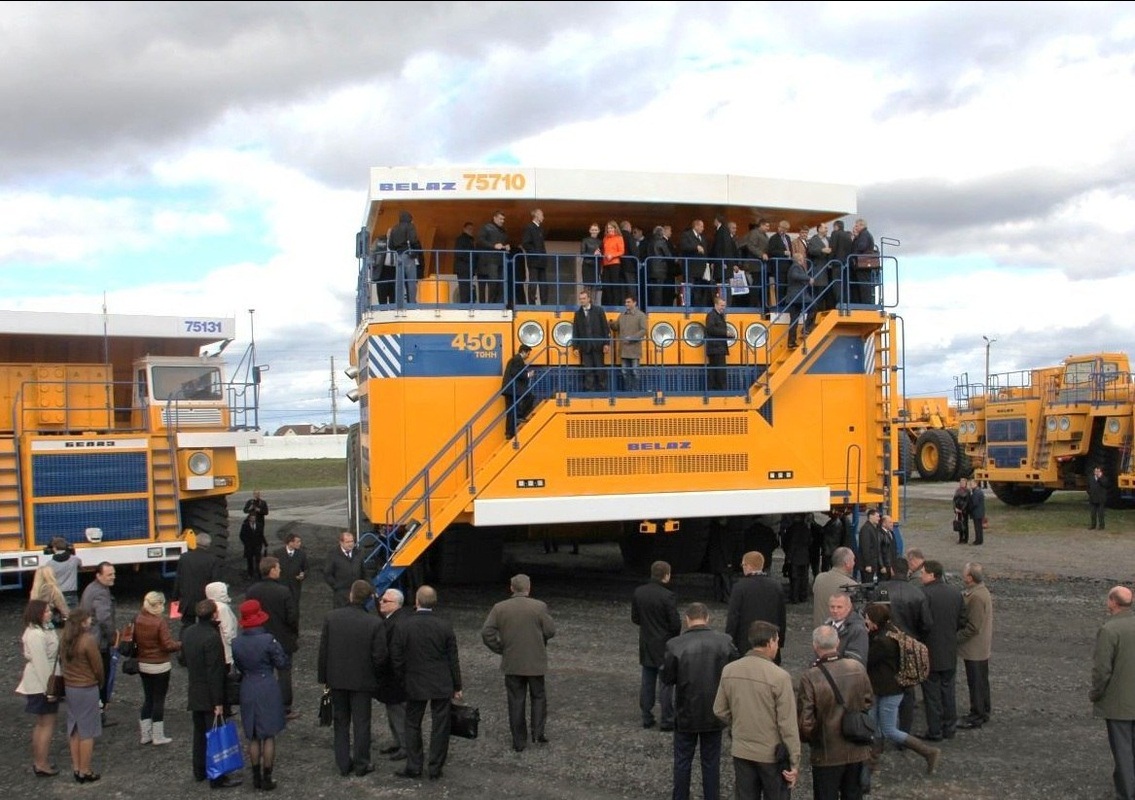

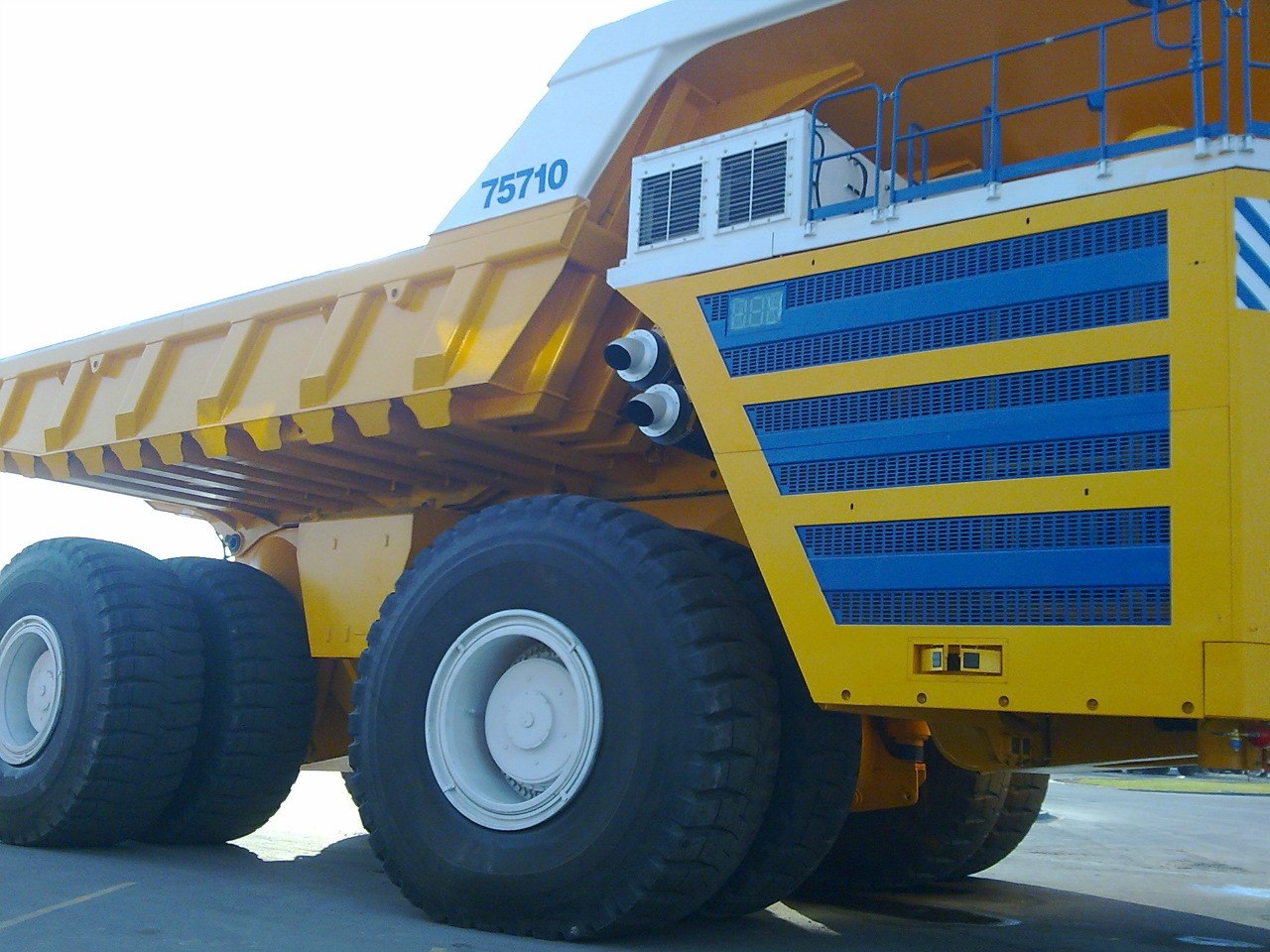

25 сентября на испытательном полигоне был представлен самый большой в мире карьерный самосвал БелАЗ-75710. Грузоподъёмность новой машины составляет 450 тонн. До этого самыми большими грузовиками считались БелАЗ-75601 (созданный на Белорусском автомобильном заводе в 2007 году) и швейцарский Liebherr T282B (появившимся в 2003 году) — оба грузоподъёмностью 360 тонн. Общая масса автомобиля составляет 810 тонн. В скором времени машина будет занесена в книгу рекордов Гиннесса.
Силовая установка рекордного БелАЗ-75710 включает 2 дизельных двигателя суммарной мощностью 8500 л.с., предназначенных для снабжения энергией электромоторов, приводящих в движение гигантские колёса грузовика. Максимальная скорость сверхмашины составляет 64 км/ч.



3



Оснащение БелАЗ-75710 включает систему мониторинга мёртвых зон, кондиционер, сигнализацию о приближении к высоковольтной линии, а также системы пожаротушения. Самый большой карьерный самосвал в мире предназначен для работы в сложных условиях на открытых разработках и в глубоких карьерах при температуре от -50 до +50 градусов. 8 колёс самосвала, снабженные бескамерными шинами, позволяют тяжелой машине без труда передвигаться по технологическим дорогам.



4

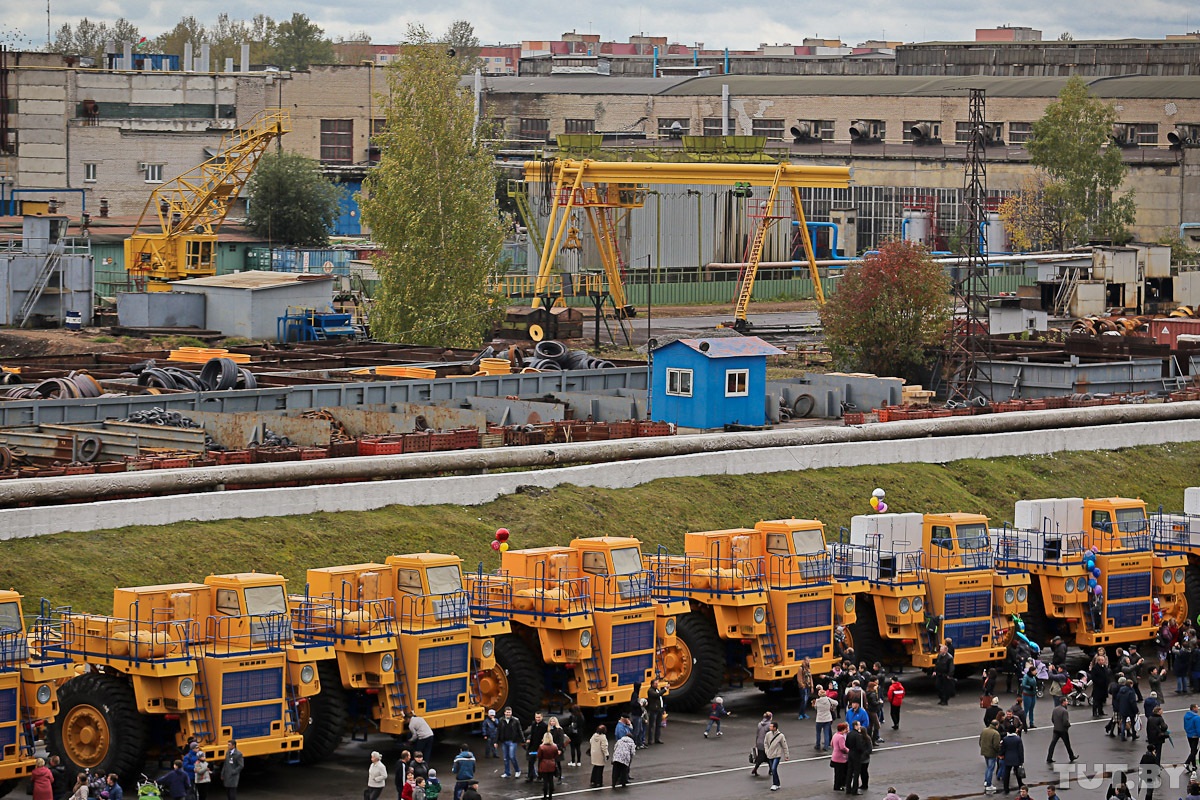

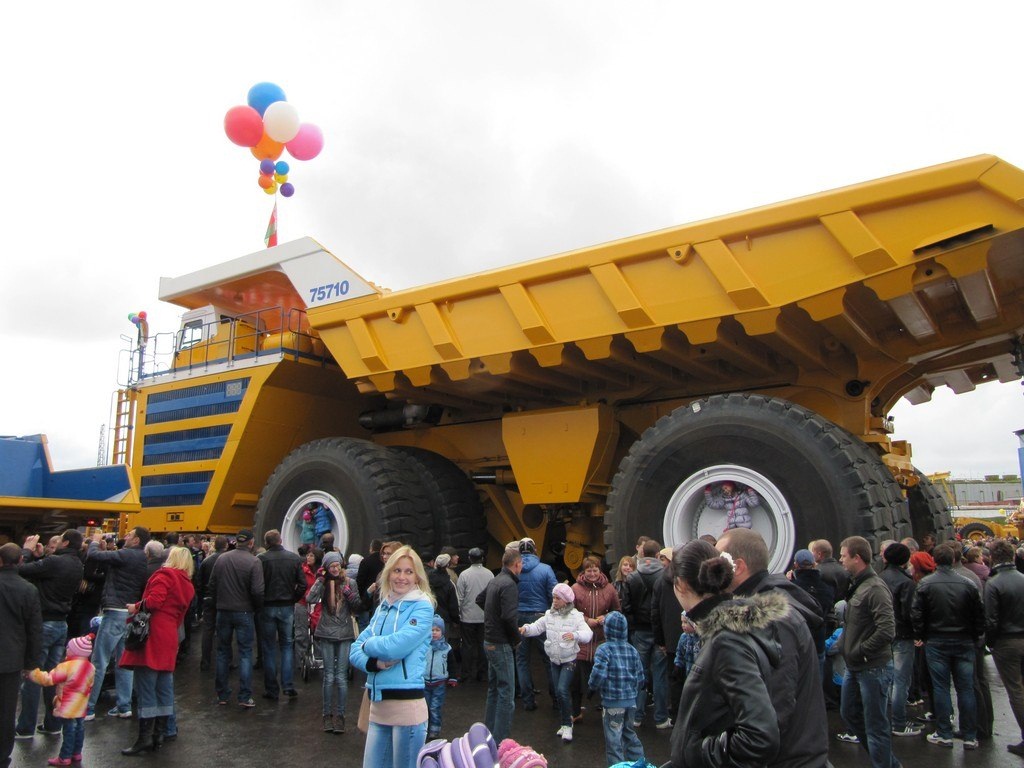

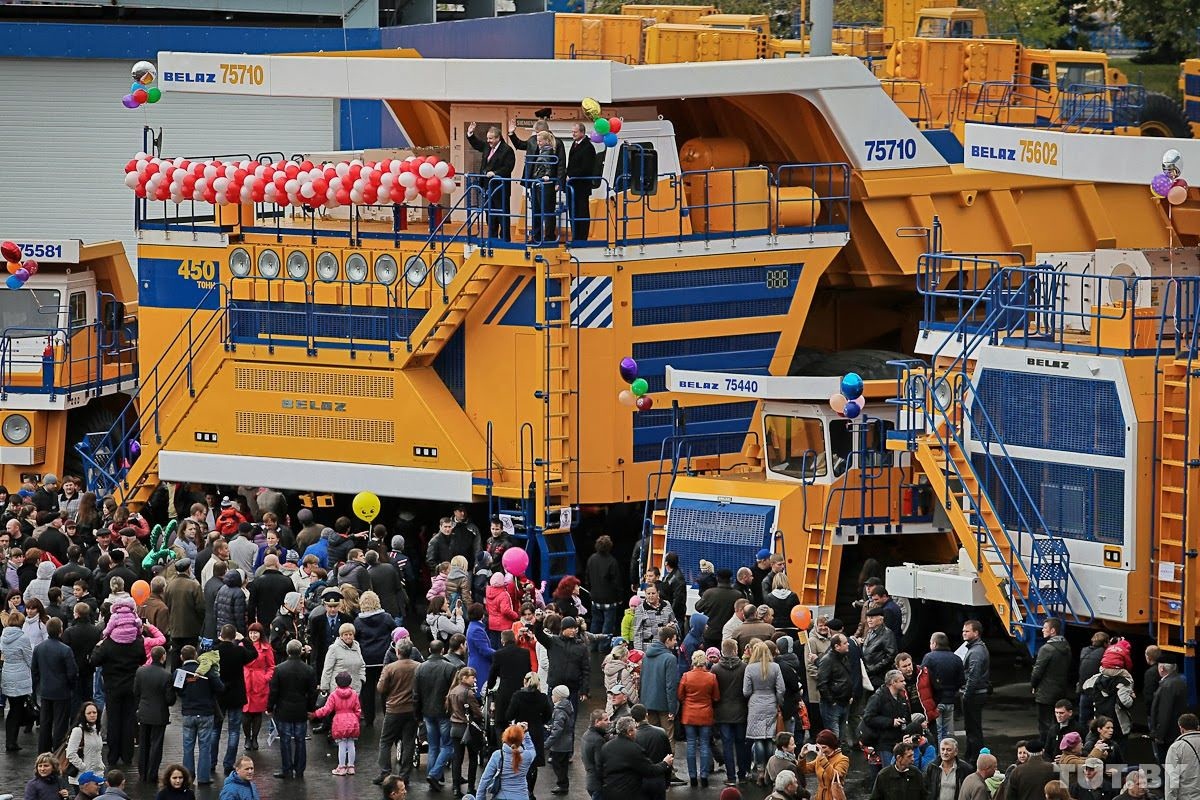

БелАЗ-75710 был представлен в городе Жодино, в честь 65-летия Белорусского автомобильного завода, известного во всём мире благодаря выпускаемой тяжелой технике и карьерным самосвалам. Появление самого большого грузовика в мире диктуется современными условиями, когда горнодобывающей промышленности требуется всё более тяжелая и мощная техника. В последние годы производство карьерных самосвалов сверхвысокой грузоподьёмности выросло в 2 раза и тенденция роста сохраняется. С учетом спроса на рынке БелАЗ будет выпускать около 1000 подобных машин в год.



5

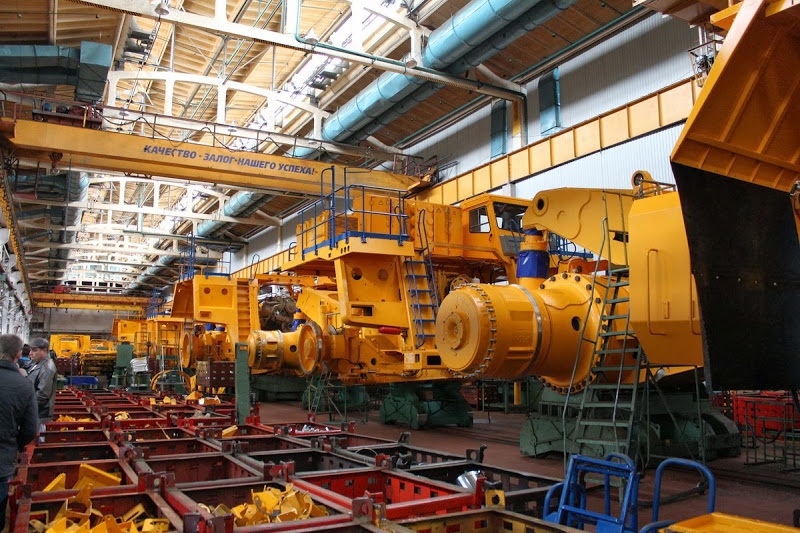

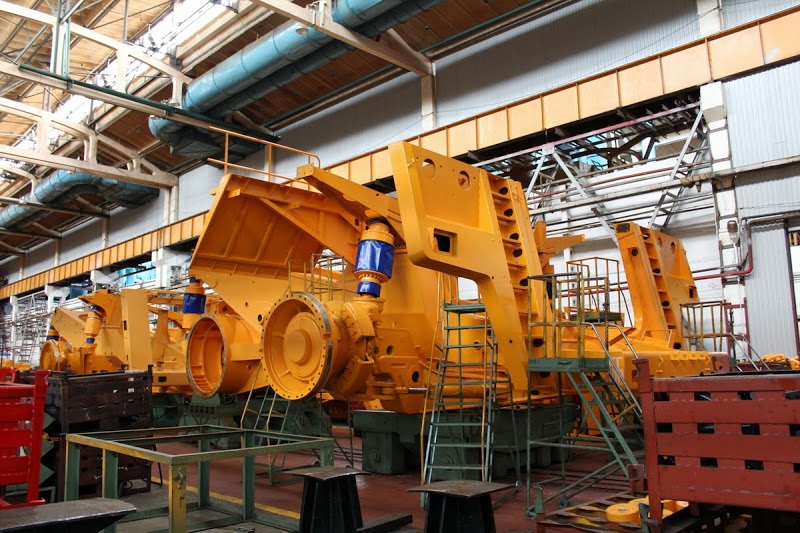

Для увеличения темпов производства на Белорусском предприятии в течение последних полутора лет активно проводится программа развития, в рамках которой были построены новые цеха площадью более 30 тыс. квадратных метров. Появилось много нового оборудования, а в ближайшее время планируется установка около 700 станков и специальных технологических установок. В настоящее время БелАЗ выпускает самый широкий модельный ряд карьерных самосвалов. Подобного количества моделей нет ни у одного производителя в мире. Кроме того, ресурс машин вырос с 400 тыс. до 1 млн. километров. Всего же за всю свою историю Белорусский автомобильный завод выпустил более 500 различных моделей грузоподъёмностью от 30 до 450 тонн. За всё время было изготовлено 136 тыс. машин, которые эксплуатируются в 72 странах мира.



6



Белорусский автомобильный завод, строительство которого началось вблизи города Жодино под Минском (тогда ещё как Завода торфяного машиностроения) в 1948 году, сегодня производит продукцию, мировые аналоги которой можно пересчитать по пальцам одной руки.

За более чем полувековую историю белорусского автопредприятия под Минском было выпущено свыше 120 000 единиц карьерной техники. БелАЗы работают почти в 50 странах мира. А начиналась история завода по-советскому буднично: в 1946 году власти приняли решение о строительстве завода торфяного машиностроения (Постановление Верховного Совета БССР 11.09.1946 № 137/308). Буквально через 2 года Белпромпроект уже закончил разработку и согласование проекта завода. Так от фазы планирования белорусы перешли к строительству корпусов.



7



Свою первую продукцию жодинское предприятие показало в 1950 году, а уже на следующий год Завод торфяного машиностроения был перепрофилирован в Завод дорожных и мелиоративных машин «Дормаш». В 1958 году предприятие получило новое имя, под которым известно до сих пор — «Белорусский автомобильный завод». Из ворот предприятия с новым именем выкатился первый 25-тонный самосвал МАЗ-525.

Дальше — больше. В этом же году в Жодино передали с Минского автозавода производство 25-тонных самосвалов МАЗ-525. А в 1960 году в Минской области наладили выпуск первых образцов самосвала МАЗ-530 грузоподъемностью 40 т. К тому моменту с конвейера в Жодино сошел тысячный МАЗ-525.

Но предприятию, носившему гордое имя автомобильного завода, одной сборки грузовой техники по лицензии, само собой, было мало. Поэтому в 1960 году на нем приступили к проектированию самосвалов принципиально новой конструкции для разработки месторождений полезных ископаемых открытым способом.

Однако уже в апреле 1960 года на БелАЗе создается своя конструкторская служба, которую возглавил З.Л. Сироткин, приехавший в Жодино из Минска вместе с группой конструкторов МАЗа. Только что созданному отделу необходимо было решить сложную проблему. Еще недавно считавшийся образцом новой техники, МАЗ-525 переставал удовлетворять возрастающим требованиям эксплуатационников. Мощным горнорудным и угольным карьерам, крупным гидротехническим стройкам, предприятиям строительной индустрии нужны были более высокопроизводительные самосвалы, максимально приспособленные, прежде всего, к условиям работы в карьерах.
Конструкторской службой и руководством предприятия принимается решение не совершенствовать существующую модель самосвала, а создавать совершенно новую машину. Этот период можно назвать этапным в истории Белорусского автомобильного завода. Заводские конструкторы изучали условия эксплуатации и требуемые технические характеристики будущего самосвала, на вертикали кульманов рождались контуры будущей машины, на испытательных стендах проверялась правильность принятых технических решений.



8



Наверное, сейчас это может показаться невероятным, но тогда, в эпоху невиданного трудового энтузиазма первых послевоенных пятилеток, было событием почти рядовым: менее чем за один год на молодом заводе создали принципиально новый карьерный самосвал грузоподъемностью 27 тонн под именем БелАЗ-540, опытный образец которого был выпущен в сентябре 1961 года.

В конструкцию этого автомобиля было заложено много новых для машиностроения технических решений, обеспечивших впоследствии высокоэффективную работу самосвала в условиях карьеров. Это впервые примененная в практике отечественного автомобилестроения пневмогидравлическая подвеска, обеспечивавшая высокую плавность хода как в груженом, так и в порожнем состоянии, гидромеханическая передача, которая также впервые в практике нашего машиностроения была использована для серийно выпускаемых машин, оригинальная компоновка: расположение кабины рядом с двигателем позволило получить минимальную базу и минимальные габаритные размеры и тем самым повысить маневренность машины, увеличить ее устойчивость, платформа ковшового типа позволила понизить центр тяжести и также повысить устойчивость автомобиля. Оригинальные решения по системам рулевого управления и опрокидывания платформы, оперению и другим узлам стали традиционными при создании самосвалов очередных классов грузоподъемности.



9



БелАЗ-540 стал родоначальником целого семейства большегрузных самосвалов. В 1967 году предприятие освоило выпуск 40-тонного самосвала БелАЗ-548А, спроектированного с учетом максимально возможной унификации основных узлов и деталей двух машин.

1968 год стал годом рождения опытного образца БелАЗ-549 — базового самосвала класса грузоподъемности 75-80 тонн, первого образца с электромеханической трансмиссией. В 1977 году были выпущены опытные образцы самосвала БелАЗ-7519 — базового самосвала класса грузоподъемности 110-120 тонн. Через шесть лет завод приступил к серийному производству БелАЗ-75211 — базового самосвала класса грузоподъемности 170-220 тонн.

К 1986 году завод мог выпускать до 6000 единиц такой техники в год, что составляло половину мирового производства.



10



На этом на БелАЗе останавливаться не собирались. В 1963 году с конвейера сходит опытный образец второй разработки конструкторов завода — самосвал БелАЗ-548 грузоподъемностью 40 т.

В 1966 году на Белорусском автозаводе приступили к серийному выпуску самосвала БелАЗ-548А — базового самосвала класса грузоподъемности 40–45 т. Сам завод был награжден орденом Трудового Красного Знамени и получил золотую медаль на международной выставке в Пловдиве за БелАЗ-540.

Очередной новинкой белорусского автопредприятия стал самосвал БелАЗ-549 грузоподъемностью 75 т. Первый опытный образец этой машины класса грузоподъемности 75–80 т был выпущен в 1968 году. Уникальными разработками белорусы всерьез заявили о себе на весь Союз, доказав, что и в маленькой республике можно создавать таких великанов.

Следующий этап конструирования пришелся уже на 70-е годы. В 1977 году появились опытные образцы самосвала БелАЗ-7519 грузоподъемностью 110 т — базового самосвала класса грузоподъемности 110–120 т. Так белорусское предприятие одним прыжком перескочило через несколько весовых категорий.

В 1978 году завод осваивает новую для себя технику — аэродромные тягачи для буксировки самолетов со взлетным весом 100 т. Благо, шасси под них у белорусов уже имелось. Но в гонке за увеличение тягловых свойств БелАЗов ещё рано было ставить точку. В 1982 году с жодинского конвейера сошли опытные образцы 170-тонного самосвала БелАЗ-75211, представителя класса грузоподъемности 170–200 т.



11



В начале 1990-х, отмеченных распадом СССР и резким сокращением производства, БелАЗ не прекратил выпуск ни одной из моделей карьерных самосвалов, охватывающих диапазон грузоподъемности от 30 до 220 тонн. Более того, он включил в производственную программу другое специальное тяжелое транспортное оборудование, выпуск которого осваивался с девяностых годов прошлого столетия: самосвалы повышенной проходимости с гидромеханической трансмиссией, строительно-дорожные машины и машины для обслуживания горно-транспортных работ, такие, как погрузчики, бульдозеры, тягачи-буксировщики и поливооросительные машины; техника для подземных работ, машины для металлургических предприятий и т.д.
В 1990 году БелАЗ и вовсе произвел фурор, построив огромный самосвал грузоподъемностью 280 т. Машина получилась столь серьезной, что после её появления пыл инженеров слегка остыл. В 1994 году белорусы вновь обратились к «малому» классу: создан опытный образец самосвала БелАЗ-7555 грузоподъемностью 55 т, головная модель нового семейства самосвалов с гидромеханической трансмиссией. За ней, спустя 2 года, последовал выпуск 130-тонного БелАЗ-75131, ставшего первенцем в новом семействе самосвалов с электромеханической трансмиссией.



12



Однако к 1998 кризисному году в Жодино осознали, что без серьезной модернизации производства дальнейшие перспективы завода туманны. На БелАЗе началась реконструкция действующего производства, ориентированная на обновление карьерной техники, разработку новых моделей, повышение качества и технического уровня как отдельных узлов и систем, так и выпускаемой техники в целом.

Как следствие, в 2000 году производственное объединение (этот статус завод получил в 1995 году) удостоилось награды «Хрустальная Ника» по Международной программе «Партнерство ради Прогресса», а генеральному директору БелАЗа П.?Л. Мариеву было присвоено звание «Директор года», а позже и звание «Героя Беларуси».

Польщенные успехом, белорусы принялись за работу с удвоенной энергией, и построили в 2002 году полноприводный шарнирно-сочлененный самосвал БелАЗ-7528 грузоподъемностью 36 т, а также 77-тонник, БелАЗ-7555G.



13



В начале 1990-х, отмеченных распадом СССР и резким сокращением производства, БелАЗ не прекратил выпуск ни одной из моделей карьерных самосвалов, охватывающих диапазон грузоподъемности от 30 до 220 тонн. Более того, он включил в производственную программу другое специальное тяжелое транспортное оборудование, выпуск которого осваивался с девяностых годов прошлого столетия: самосвалы повышенной проходимости с гидромеханической трансмиссией, строительно-дорожные машины и машины для обслуживания горно-транспортных работ, такие, как погрузчики, бульдозеры, тягачи-буксировщики и поливооросительные машины; техника для подземных работ, машины для металлургических предприятий и т.д.

Прогрессивные решения, заложенные в конструкцию первых белорусских карьерных самосвалов, позволяли в дальнейшем совершенствовать узлы и системы машин всех классов грузоподъемности, внедрять новые комплектующие и материалы, поэтапно проводить модернизацию самосвалов с созданием новых модификаций на основе использования дизельных двигателей, трансмиссий и шин производства различных фирм. Особое внимание заводские специалисты всегда уделяли приспособленности техники к условиям эксплуатации, создавая в каждом классе самосвалов варианты в северном и тропическом исполнении, для перевозки легких грузов и т.п.



14



Модельный ряд техники, выпускаемой Белорусским автомобильным заводом, пополнили также машины нового поколения — 55-тонный карьерный самосвал БелАЗ-7555, карьерный самосвал БелАЗ-75131 грузоподъемностью 130 тонн, который был спроектирован с учетом более чем 15-летнего опыта эксплуатации предшественника — 120-тонного самосвала, а также самый большой в истории отечественного автомобилестроения карьерный самосвал БелАЗ-75600 грузоподъемностью 320 тонн.

Всего же за всю историю управлением главного конструктора Белорусского автозавода разработано более 600 модификаций карьерных самосвалов грузоподъемностью от 27 до 320 тонн, предприятием выпущено более 130 тысяч единиц карьерных самосвалов, которые за всю историю завода были отправлены в более чем 70 стран мира.



15



Значительно расширило производственную линейку БелАЗа, и прежде всего за счет подземной тематики, вхождение в его состав Могилевского автомобильного завода. Отдел подземной и строительно-дорожной техники, осуществляющий конструкторское сопровождение производства на филиале в Могилеве, также влился в состав конструкторской службы Белорусского автомобильного завода. Специальное конструкторское бюро УГК БелАЗа осуществляет разработку конструкции грузового подвижного состава, выпускаемого на Могилевском вагоностроительном заводе, также вошедшем недавно в состав ПО «БелАЗ».

Только за последнее время на БелАЗе были разработаны и изготовлены опытно-промышленные партии:

— 90-тонных карьерных самосвалов БелАЗ-75570 с 6-ступенчатой гидромеханической коробкой передач; по результатам испытаний заканчивается подготовка серийного производства, опытно-промышленная партия карьерных самосвалов отгружена в г. Белогорск ООО «Русал Транспорт Ачинск»;

— 45-тонных карьерных самосвалов БелАЗ-75450 с увеличенным до 600 тыс. км пробега ресурсом эксплуатации, опытный образец которого успешно прошел испытания в Челябинской области России на ОАО «Южуралзолото»;

— 320-тонных карьерных самосвалов БелАЗ-75600. Первая машина этой серии прошла приемочные испытания в условиях эксплуатации на ОАО «УК “Кузбассразрезуголь”» в Кемеровской области, которые показали, что в результате использования самосвалов БелАЗ-75600 обеспечиваются увеличение производительности на 35-40% и соответствующее снижение себестоимости транспортных работ. На базе основных узлов 320-тонника разработан карьерный самосвал БелАЗ-75601 грузоподъемностью 360 тонн, опытный образец которого изготовлен к юбилею УГК.

Однако было бы неверным утверждать, что своим рождением карьерная техника, полвека разрабатывавшаяся и выпускавшаяся на БелАЗе, обязана только белорусской земле. Огромный объем исследовательских и конструкторских работ при создании машин с гидромеханической трансмиссией в 60-е годы прошлого столетия БелАЗу удалось выполнить благодаря широкому содружеству завода со многими организациями, среди которых НАМИ, Институт электросварки, Барнаульский завод транспортного машиностроения, Ярославский моторный завод и другие.

Создание первого образца карьерного самосвала с электромеханической трансмиссией БелАЗ-549 грузоподъемностью 75 тонн велось согласно программе Государственного Комитета науки и техники СССР с участием соисполнителей, в числе которых были Уральский турбомоторный завод, завод «Динамо», НИИ КГШ (г. Днепропетровск), завод «Сибэлектропривод».



16



Путевку в жизнь техника нового поколения получала на крупнейших горнодобывающих предприятиях, где проводились испытания опытных образцов и проверялась правильность принятых технических решений: на Бачатском и Нерюнгринском угольных разрезах, Оленегорском, Лебединском и Балхашском ГОКах, ГМК «Печенганикель» и других предприятиях.

Созданный в 2005 году научно-технический центр БелАЗа, объединивший в своем составе управление главного конструктора, отдел подземной и строительно-дорожной техники, экспериментальный цех и испытательную лабораторию, консолидировал творческие силы не только работников завода, но и горных научных учреждений стран СНГ, таких, как ФГУП «ЦНИИ-чермет им. И.Б. Бардина», Криворожский технический университет, Научно-исследовательский и проектный институт «Якутнипроалмаз», Санкт-Петербургский государственный горный институт и др.

В день празднования 50-летнего юбилея на БелАЗе была организована выставка выпускаемой предприятием продукции, где показали как серийно выпускаемую технику, так и новые разработки.

Одной из новинок предприятия был самый большой карьерный самосвал в линейке техники БелАЗ-75601 грузоподъемностью 360 т.



17



Он разработан как машина более высокого технического уровня и класса грузоподъемности с использованием базовых узлов самосвала БелАЗ-75600 и комплектующих узлов и агрегатов ведущих мировых производителей. На нем установлены дизельный двигатель MTU 20V4000 мощностью 3750 л.с., трансмиссия переменного тока фирмы Siemens, шины размерностью 59/80R63 диаметром 4 метра.

А главным сюрпризом выставки техники оказалась машина будущего поколения — дистанционно управляемый карьерный самосвал БелАЗ-75137. Это прототип, который специалисты предприятия только учат «ходить». Дальнейшее развитие конструкции самосвала диктует необходимость разработки полностью автономно управляемой машины без участия человека. Такая разработка призвана снизить влияние человеческого фактора во время работы в труднодоступных местах добычи с опасными условиями эксплуатации, а также устранить воздействие на оператора самосвала вредных факторов окружающей среды.

Система управления данного самосвала состоит из бортовой системы управления и рабочего (удаленного) места оператора. Оптико-электронная система, установленная на самосвале, обеспечивает безопасность вождения машины при любых погодных и климатических условиях, даже в темноте.

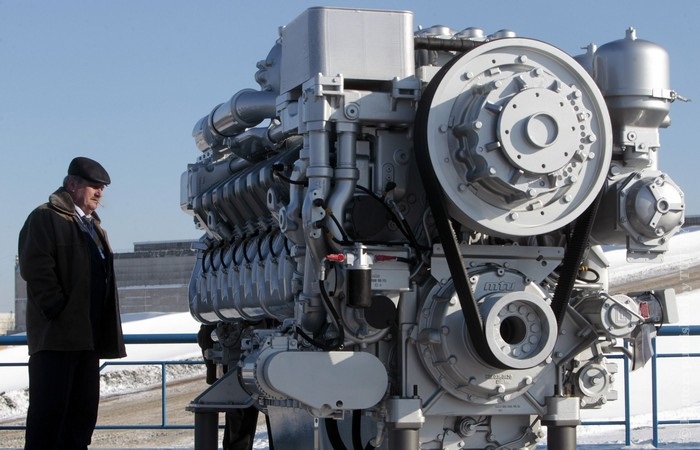

Дизельный двигатель MTU DD 12V4000 мощностью 1623 л.с. с новой электронной системой управления подачей топлива и диагностикой соответствует требованиям по выбросу токсичных веществ Tier1. На самосвале применена трансмиссия переменно-постоянного тока, есть и ряд новых конструктивных решений в различных системах гиганта.



18







19

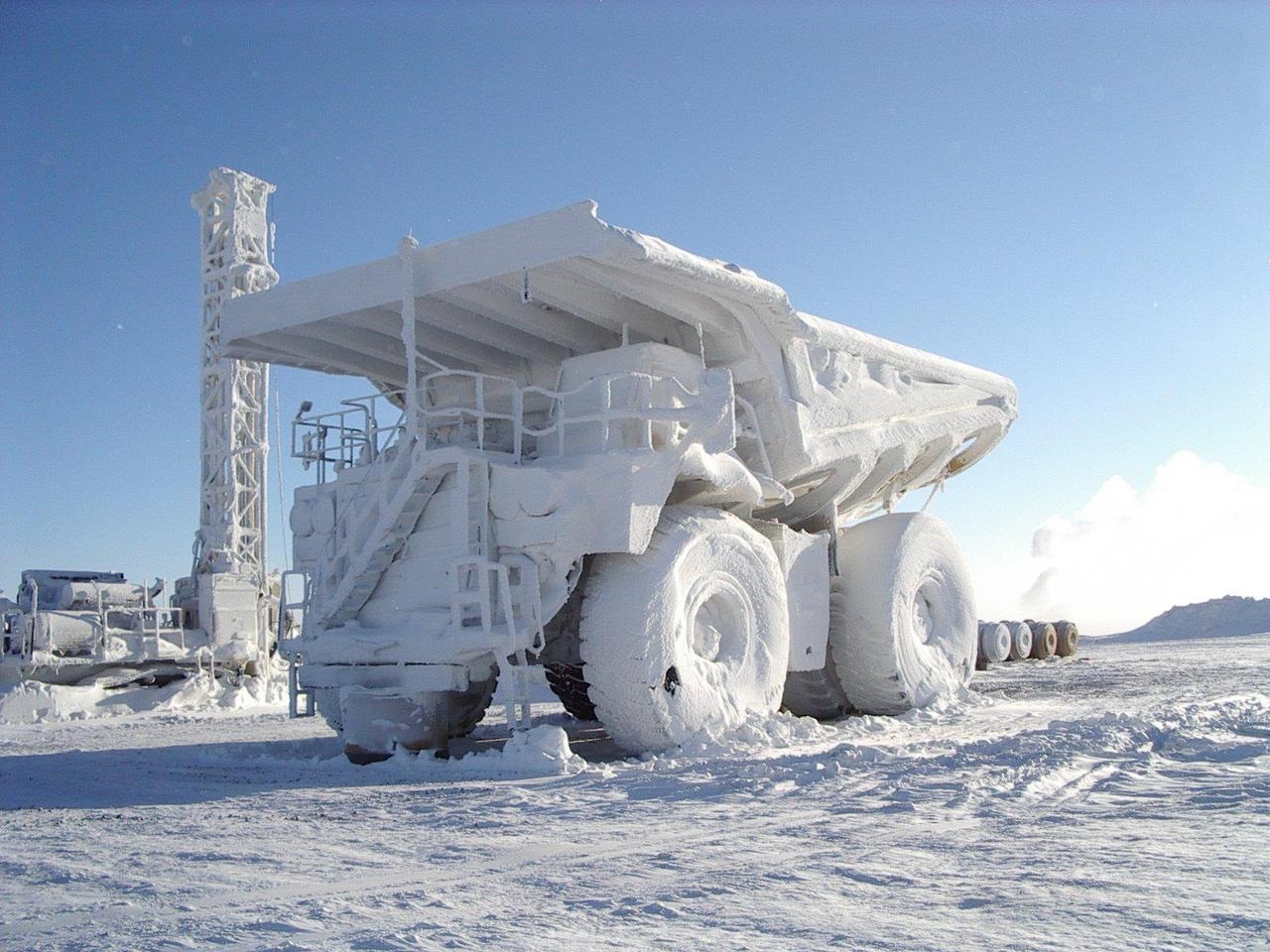

Но и такие громадины бывает мерзнут:



20

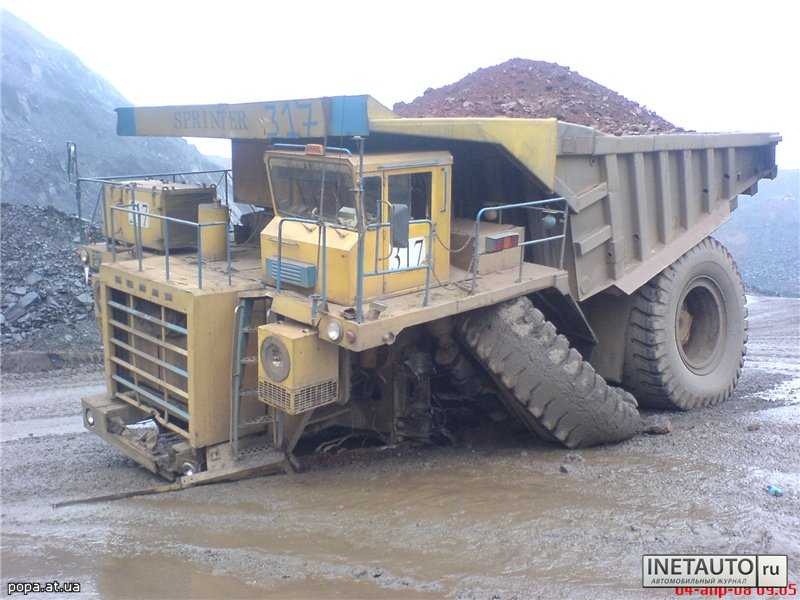

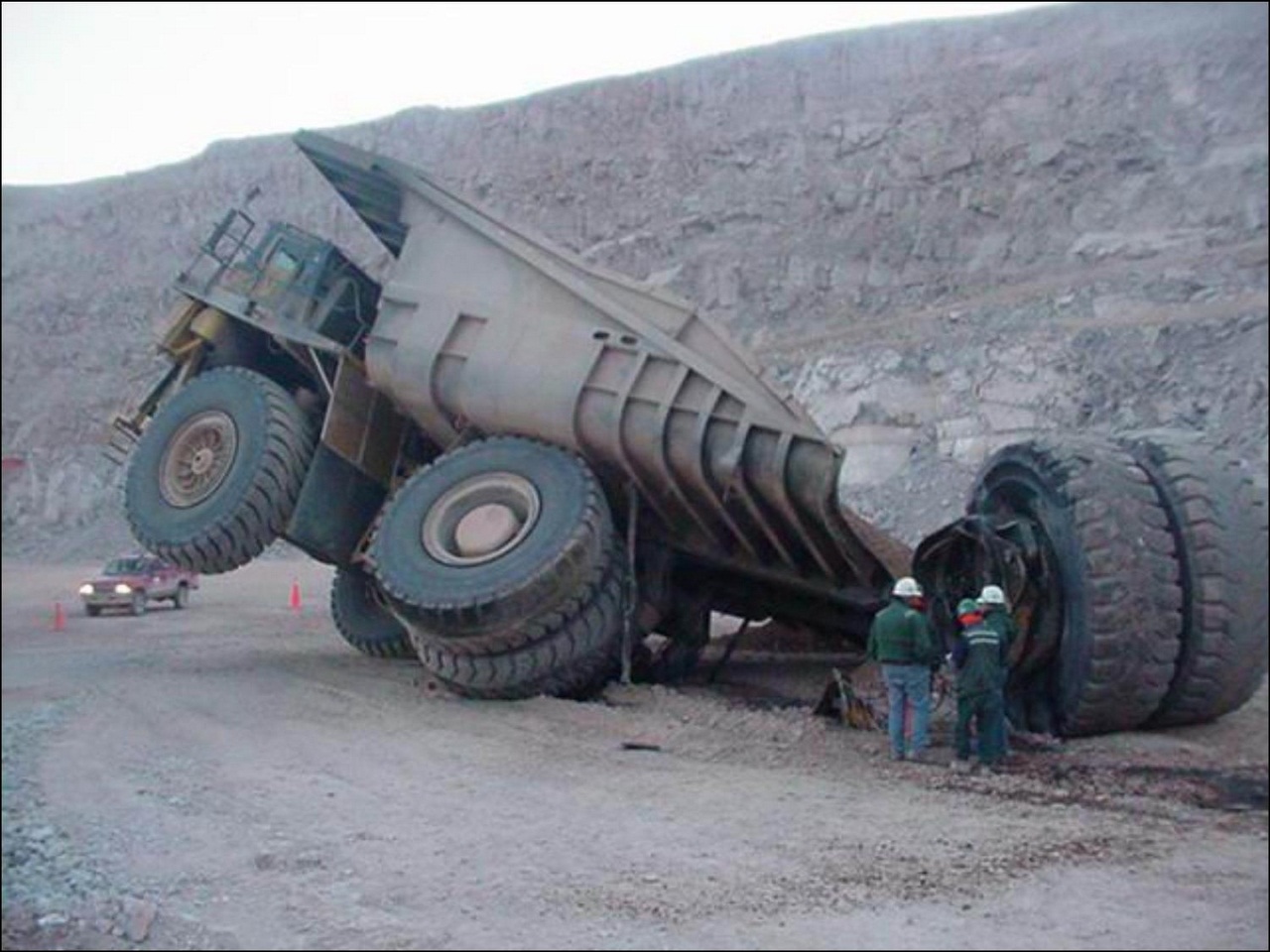

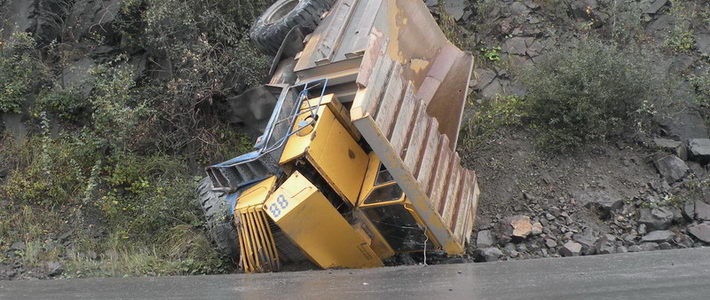

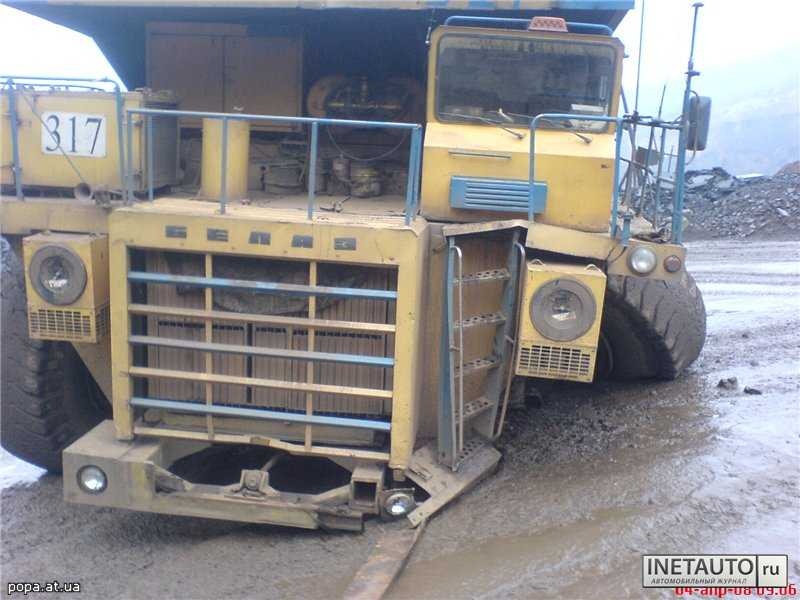

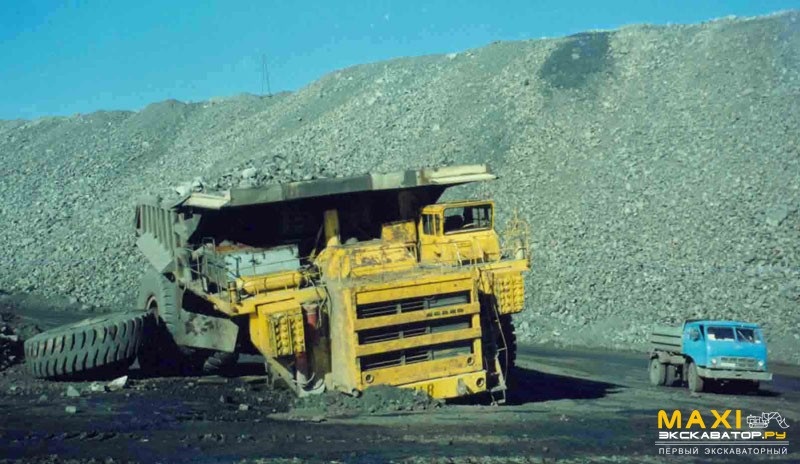

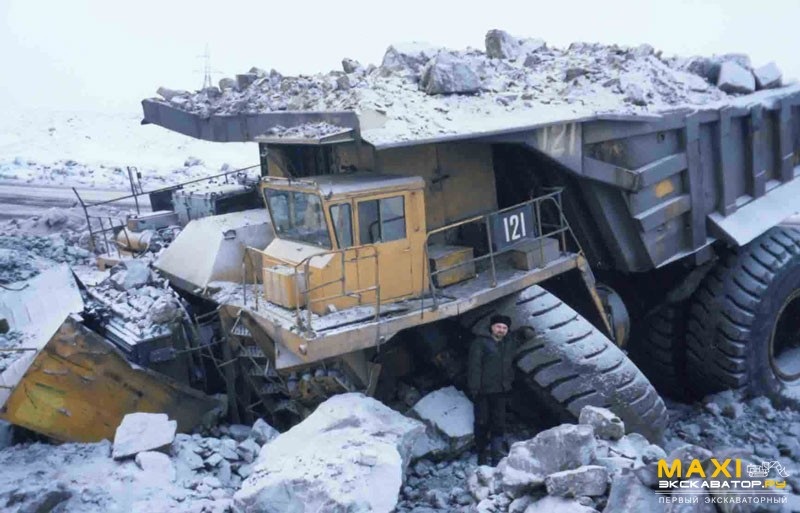

А так же попадают в аварии:



21



22


23

24

25

26

PUBLISHED by catsmob.com

PUBLISHED by catsmob.com

26

PUBLISHED by catsmob.com

PUBLISHED by catsmob.com

PUBLISHED by catsmob.com

27

PUBLISHED by catsmob.com

28

PUBLISHED by catsmob.com

29

PUBLISHED by catsmob.com

30

PUBLISHED by catsmob.com





31

PUBLISHED by catsmob.com



А вот наверное самая известная фотография БЕЛАЗА из СССР:



PUBLISHED by catsmob.com



А вот такое применение БЕЛАЗОВ все помнят ? 🙂



32 PUBLISHED by catsmob.com







[источник]

источники

http://exkavator.ru/other/board/showthread.php?p=121755

http://www.mirtransporta.ru/fun/181-polveka-gigantov-istoriya-belaza.html - Антон Михайлов

http://www.belaztula.ru/stat/10/

http://autoeng.ru/archives/1722



Попробую подсказать вам еще немного интересной информации об автомобильной техники:  давайте вспомним про Антарктический вездеход Snow Cruiser, а вот огромные МОТОМОНСТРЫ и Самый длинный автомобиль в мире. Давайте по теме вспомним еще Гигантоманию арабов Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия - http://infoglaz.ru/?p=36577

Самосвалы БелАЗ: белорусские великаны

Новейший БелАЗ-75710 претендует на звание самого мощного грузовика в мире. И хотя получить заветный сертификат от Книги рекордов Гиннесса белорусскому производителю пока не удалось, это не мешает нам ознакомиться с историей и интереснейшими конструктивными особенностями его самосвалов

Начнем с того, что сегодня создать карьерную технику столь высокой грузоподъемности без применения электрической трансмиссии просто невозможно: слишком велики нагрузки, достаточно высоки крутящие моменты, передаваемые от двигателя на колеса.

Самосвалы БелАЗ: белорусские великаны

170-тонник БелАЗ-75211 был главным шоу-стоппером грандиозной советской выставки АВТОПРОМ-84

Именно поэтому и нынешний рекордсмен имеет подобную трансмиссию. Специально для автомобильного гиганта компания «Сименс» разработала оригинальную систему тягового электропривода (ТЭП) переменного тока MMT500. Эта система включает в себя четыре тяговых электромотора мощностью 1200 кВт, два тяговых генератора, три вентилятора обдува, установку вентиляции тормозных резисторов и шкаф управления с двумя инвертерами ELFA.

Проект был реализован в сравнительно короткие сроки: на разработку с момента заказа до ввода в эксплуатацию ушло менее двух лет. Новая машина была представлена заводом «БелАЗ» еще в конце 2013 года.

Самосвалы БелАЗ: белорусские великаны

Самый «маленький» жодинский самосвал с электротрансмиссией, БелАЗ-7555, имеет грузоподъемность 55 т.

Самосвал БелАЗ-75710 — первая модель в новом классе с особо большой грузоподъемностью (450 т). Полная масса гиганта достигает 810 тонн. Длина самосвала более 20 метров, ширина около 10 метров, а высота — свыше 8 метров. Диаметр поворота составляет около 20 метров. В качестве энергетической установки задействовано два дизеля MTU DD 16V4000 по 1715 кВт каждый. Максимальная скорость машины может составлять до 64 км/ч. БелАЗ-75710 востребован в горной промышленности и для работы на угольных месторождениях.

Самосвалы БелАЗ: белорусские великаны

450-тонник БелАЗ-75710 — флагман мировой карьерной флотилии и самый грузоподъемный самосвал мира

Впервые же на БелАЗе приступили к созданию карьерных самосвалов с электрической трансмиссией в середине 1960-х годов. Так в феврале 1966 года Научно-технический совет Министерства автомобильной промышленности СССР рассмотрел и одобрил технические проекты 65-тонного самосвала БелАЗ-549 и создаваемого на его базе автопоезда БелАЗ-549В-5275 грузоподъемностью 110–120 тонн. Уже в следующем году началось производство компонентов, необходимых для создания опытных образцов.

Из воспоминаний работников завода: «С 1965 года в отделе главного конструктора целенаправленно занимались разработкой документации самосвала с электрической трансмиссией БелАЗ-549 грузоподъемностью 75 тонн. Характер создания самосвала значительно отличался от разработки машин с гидромеханической трансмиссией.

Первый опытный образец БелАЗ-549 был оснащен электромеханической трансмиссией, дизельным двигателем М-300 мощностью 850 л. с. Ленинградского завода «Звезда», тяговым генератором постоянного тока ГПА-600 мощностью 630 кВт и надуваемым блоком тормозных резисторов.

Самосвалы БелАЗ: белорусские великаны

75-тонник БелАЗ-549 стал первым самосвалом из Жодино, на котором применили электротрансмиссию. Чудо техники 1970-х годов

Лабораторно-дорожные испытания опытного образца в 1969 году проводились на заводе. Одновременно была закончена разработка документации и изготовлен опытный образец автопоезда БелАЗ-549В-5275 с задней разгрузкой колесной формулы 6х4 грузоподъемностью 120 т.

На тягач был установлен тяговый генератор постоянного тока, но большей мощности — 800 кВт, тяговые двигатели той же мощности 360 кВт, но четыре штуки: два на задних колесах тягача и два — для колес полуприцепа».

Следует заметить, что в качестве энергетической установки на БелАЗ-549В-5275 была применена 1200-сильная газовая турбина. Благодаря ей можно было значительно уменьшить массу, упростить конструкцию, снизить трудоемкость технического обслуживания машины, обеспечить полное сгорание топлива и тем самым устранить надобность в сложных по конструкции нейтрализаторах отработавших газов. Однако применение газовых турбин сдерживалось их большим расходом топлива, нежели у дизелей.

Самосвалы БелАЗ: белорусские великаны

Современный 130-тонник БелАЗ-75131 — одна из самых популярных моделей завода

Возможно, по этой причине следующий автопоезд-углевоз — БелАЗ-7420-9590 представлял собой седельный тягач на базе 75-тонного БелАЗ-549 с полуприцепом, имеющим емкость 107 м3 и донную разгрузку. Полуприцеп, как и тягач, был снабжен электромотор-колесами, заимствованными у тягача. Вместе с тем «белазовцы» еще раз попробуют оснастить свой самосвал газовой турбиной. Это будет в 1975 году. Подопытным станет БелАЗ-549Г грузоподъемностью 75 тонн с ГТД мощностью 1100 л. с. Далее завод стал планомерно наращивать выпуск как серийных, так и экспериментальных карьерных самосвалов особо большой грузоподъемности, снабженных электрической трансмиссией. Так, в 1977 году заводом были собраны первые два опытных самосвала БелАЗ-7519 грузоподъемностью 110 тонн. Эта модель впоследствии дала дорогу таким серийным машинам, как БелАЗ-7512 и БелАЗ-75145 грузоподъемностью 120 т. Кстати, последний в 2001 году был отмечен в числе лучших товаров Республики Беларусь, реализуемых в РФ.

Самосвалы БелАЗ: белорусские великаны

«Промежуточный» 110-тонный сегмент БелАЗ «перекрыл» в 1989 году моделью 7519

1979 год ознаменовался изготовлением опытного образца самосвала БелАЗ-7521 с двигателем 12ЧН21/21 грузоподъемностью 180 тонн. Спустя четыре года, в 1983-м, предприятие приступит к его серийному производству (БелАЗ-75221, г.п. 170 т). В 1984 году на юбилейной выставке советского автопрома самосвал станет настоящим «гвоздем» экспозиции.

1990 год стал годом рождения уникального карьерного самосвала БелАЗ-75501 грузоподъемностью 280 т. Самосвал имел шарнирносочлененную раму, спаренные колеса передней оси, естественно, электрическую трансмиссию, причем с мотор-колесами на каждой «спарке». На самосвал поперечно устанавливались дизель Коломенского тепловозостроительного завода и тяговый генератор переменного тока.

Самосвалы БелАЗ: белорусские великаны

130-тонник в углевозной версии с платформой увеличенного объема

Однако 200-тонный рубеж окончательно преодолевают серийные машины БелАЗ-7530 (1992 г.). Это самосвалы четвертого поколения с новейшими системами электронного управления, регулирования и диагностики. К тому же из соображений конкурентоспособности на машинах по заказу станут применяться дизельные двигатели зарубежного производства.

Самосвалы БелАЗ: белорусские великаны

Сегодня модернизированные тяжеловозы семейства 7530 «берут» 220 т и являются, пожалуй, самыми массовыми самосвалами мира в своем сегменте грузоподъемности

Самосвалы БелАЗ: белорусские великаны

БелАЗ-7530D грузоподъемностью 225 т. Эксперимент с облегченной платформой новой формы

На этом завод не останавливается. В 2005 году по заказу ОАО «Кузбассразрезуголь» изготавливается опытный карьерный самосвал БелАЗ-75600 грузоподъемностью 320 тонн. Машина оснащается дизельным двигателем мощностью 3500 л. с. и электрической трансмиссией переменного тока на шинах размерностью 55/80R63.

Самосвалы БелАЗ: белорусские великаны

320-тонник БелАЗ-75600 появился в 2005 году и на тот момент был флагманом завода

Естественно, не создай всего этого БелАЗ в прошлом, вряд ли сейчас получился бы новый супергигант.

Самосвалы БелАЗ: белорусские великаны

280-тонный БелАЗ-75501, построенный в 1990 году, стал самым тяжелым БелАЗом, построенным при существовании СССР

Самосвалы БелАЗ: белорусские великаны

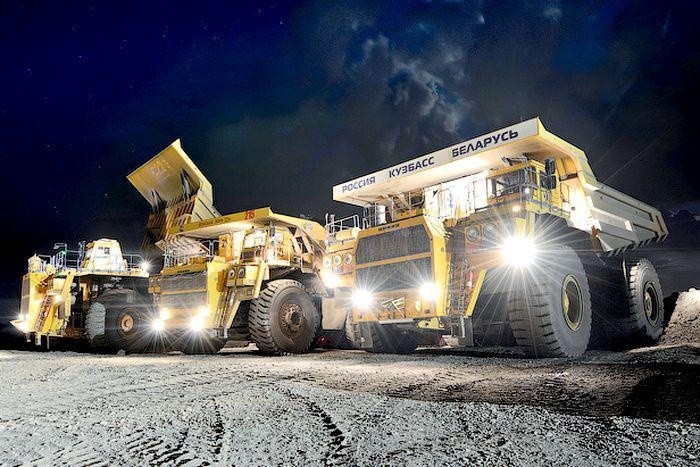

180-тонник БелАЗ-75214 в компании своих собратьев по объединению «БелавтоМАЗ». 1992 год

Самосвалы БелАЗ: белорусские великаны

Таганрогский автозавод (ТагАЗ) в ближайшее время расширит свою производственную программу. Предприятием уже приобретены права на выпуск трех моделей внедорожников SsangYong. Речь идет о передаче на ТагАЗ производственных линий по выпуску моделей Korando, Musso и Musso Sports.

Автомобили, о которых идет речь, представляют популярный в России класс внедорожников. Они используют лицензионную агрегатную базу Mercedes (двигатель и трансмиссия) и имеют классическую для внедорожников компоновку и оснащение: кузов на лонжеронной раме, подключаемый полный привод с понижающей передачей.

На автомобили SsangYong устанавливаются бензиновые двигатели 2,3 и 3,2 л мощностью 140 л.с. и 220 л.с., а также турбодизельный мотор рабочим объемом 2,9 л мощностью 120 л.с. Для двух последних будут предложены комплектации с автоматической коробкой передач. В базовое оснащение новых моделей будут входить: полный электропакет, гидроусилитель руля и регулируемую рулевую колонку, ABS, подушку безопасности водителя, кондиционер и аудиосистему.

По согласованию с компанией SsangYong внедорожники Korando, Musso и Musso Sports, реализуемые в РФ, получат новые торговые названия: Tager, Road Partner и Road Partner P400.

Хочу получать самые интересные статьи

75710 - характеристики, фото, видео, обзор

Холдинг БелАЗ является крупнейшим на постсоветском пространстве производителем карьерных самосвалов и сопутствующей специальной техники. Компания начала свое существование с 1948-го года, но первая грузовая машина была произведена только в 1958-м. С 1961-го компания запустила выпуск тяжелых карьерных самосвалов под брендом БелАЗ. Самую последнюю модель БелАЗ-75320 представили летом 2018-го года.

Содержание: [показать]

История создания самосвала

Данный самосвал является единственным в своем роде по грузоподъемности во всем мире. Группа инженеров Белорусского автомобильного завода смогла существенно превзойти своих немецких и американских коллег, который также производят сверхтяжелую технику, выпустив огромный БелАЗ-75710. Такой самосвал БелАЗ может перевозить груз весом в 450 тонн.

В 2014-м году БелАЗ-75710 смог установить абсолютный рекорд, провезя по испытательному полигону груз, масса которого составила 503.5 тонны.

История самой компании началась еще в середине ХХ века. До 1951-го тяжелые грузовики в полном смысле этого слова в Советском Союзе не производились. Конечно, ЯАЗы или КРАЗы считались тяжелыми, однако производственные требования были выше. Страна требовала специализированный тяжелый карьерный самосвал.

Фото БелАЗ-75710Фото БелАЗ-75710

Такие цели были поставлены на государственном уровне. В результате появился «дедушка» нынешних БелАЗов – МАЗ-525. Его разработали в Ярославле и передали для выпуска минским специалистам. До 1958-го Минским автомобильным заводом производились новые тяжелые грузовики, насыщая ими сырьевую промышленность Советского Союза.

В городе Жодино (Минская область) с 1947-го функционировало другое предприятие, которое специализировалось на следующей продукции: кусторезы, прицепные дорожные катки, снегоочистители и так далее. Однако с 1958-го выпускать советские грузовые гиганты решили именно в Жодино. Отсюда и стартовала история знаменитого желтого тяжеловеса.

Уже в 1961-м с помощью инженеров института НАМИ был выпущен первый образец, который положил начало истории традиционного образа тяжелого желтого самосвала – 27-тонного БелАЗ-540. С этого времени производство предприятия стремительно росло. Добывающая промышленность нуждалась в новейших и более мощных карьерных монстрах.

Фото БелАЗ-540Фото БелАЗ-540

Позже белорусы выпустили 40-тонник БелАЗ-548А в 1967-м, а также одноосный тягач БелАЗ-531. Спустя 9 лет появился 75-тонный БелАЗ-549. Уже в 1977-м завод выпустил 110-тонный карьерный самосвал БелАЗ. Через 2 года специалисты завода выпустили БелАЗ-7521, который является рекордсменом. Он мог перевозить 180 тонн. Одновременно белорусы разрабатывали и осваивали выпуск аэродромных тягачей (100 и 200 тонн). Более того, они внедрили электронную трансмиссию. Также нашлось место для газотурбинных двигателей.

Уже к 1991 Белорусский автомобильный завод стал самым крупным в мире предприятием, который занимается выпуском тяжелой карьерной техники. На БелАЗе трудилось более 12 000 работников. Ежегодно завод выпускал более 6 000 автомобилей, что составляло половину от мирового производства карьерной техники. С 1990-го года предприятие представило БелАЗ-7550, который перевозил 280 тонн. Это была технически сложная модель.

Самосвал БелАЗ-7521Самосвал БелАЗ-7521

Именно в СССР компания произвела более 130 000 экземпляров специальной грузовой техники. Позже была выпущена младшая модель БелАЗ-7540 (в 1992-м), которая являлась самой маленькой моделью среди карьерных самосвалов. Его грузоподъемность не превышала 30 тонн. БелАЗ-7555 является карьерным 55-тонным самосвалом, который адаптирован для эксплуатации в широком диапазоне природно-климатических условий при температурном режиме от -50 до +50 градусов.

Появилась данная модель с двигателями ЯМЗ. Но уже с 1994-го специалисты построили модификацию БелАЗ-7555В, оснащенную двигателем Cummins. С 1996-го года белорусы занялись производством карьерного самосвала с колесной формулой 4х2, который был предназначен для транспортировки грузов большой массы. Это был БелАЗ-75131. Позже белорусам удалось выпустить самый большой в мире самосвал БелАЗ-75710, грузоподъемность которого составляла 450 тонн. Но как он появился и как работает? Давайте будем разбираться вместе.

Современная история БелАЗ-75710

Так как карьерные разработки обладали определенными габаритными ограничениями, которые связаны также с шириной технологических дорог, грузовым автомобилям, несмотря на свои огромные габариты, нужно было соответствовать им. Для этого группа инженеров должна была создать новую и достаточно изощренную схему управления.

Такой гигант, имеющую двухскатную переднюю ошиновку, точно не сможет работать с традиционным вариантом, где установлены передние поворачивающиеся колеса. Можно было поставить только шарнирно-сочлененную раму и поворотные мосты. Если взять первый вариант, то узел шарнирного сочленения испытывал бы огромнейшие нагрузки, из-за чего потребовалось бы увеличить его до ужасающих размеров.

Авто БелАЗ-75710Авто БелАЗ-75710

Исходя из этого, группа инженеров остановилась на втором варианте. Конструкторский отдел назвал устройство с поворотными мостами «экскаватором вверх ногами». Это из-за того, что в экскаваторе шасси остается неподвижным, а корпус вращается, а гигантский белорусский самосвал имеет неподвижный корпус, а мосты, установленные под рамой, поворачиваются.

В роли предшественника выбрали реально эксплуатируемую коммерческую сверхтяжелую грузовую модель на 8 шинах – БелАЗ-75501, который перевозил 280 тонн. Он держал высокую планку аж до 2005-го. После появилась 320-тонная модель БелАЗ-75600, которая опиралась на 6 колес.

Фото самосвала БелАЗ-75710Фото самосвала БелАЗ-75710

Как только японская компания Bridgestone предложила более мощные покрышки в 2010-м белорусской компании, карьерный самосвал БелАЗ-75600 уже перевозил 360 тонн (раньше было 320). Самая огромная модель БелАЗ-75710 также была «обута» в эти покрышки.

Известно ли вам, что только одна подобная шина весит 5.5 тонны? Позже покрышки стали производить на предприятии «БелШина».

Применение

Основная причина создания такого огромного БелАЗа – экономический расчет. Создатели не стремились побить рекорды. В реальности, одна подобная 450-тонная машина дает серьезную экономию в эксплуатации, если сравнивать ее с 2 или 3 карьерными самосвалами меньшей грузоподъемности, невзирая на почти «ручную» сборку и дорогое техническое обслуживание.

Данная модель выделяется не только рекордной грузоподъемностью, но и самой низкой себестоимостью транспортировки 1 тонны породы в мире. Всех интересует срок эксплуатации карьерного самосвала и расход топлива БелАЗ-75710. Что касается ресурса, он небольшой: они полноценно отрабатывает в среднем 5-6 лет.

Интересно, что время рабочей смены белорусского самосвала составляет 23 часа в сутки. Оставшийся час расходуется для дозаправки и смены водителя. За пять/шесть лет его работы такой БелАЗ проезжает больше 500 000 км. Когда машину списывают, ее используют для ремонта тех автомобилей, которые еще не выработали свое время. Это тоже положительно сказывается на снижении их себестоимости.

Технические характеристики

Какой бы мы ни брали параметр БелАЗ-75710, он будет просто огромным. Эта машина обладает 5 600 литрами дизельного топлива на борту, 538 литрами машинного масла и 1 800 литрами жидкости в гидравлической системе. В длину он составляет 20.6 м, в ширину 9.750 м, а в высоту – 8.17 м. Без груза он весит 360 т. Чтобы обслуживать топливную систему, специалисты завода предусмотрели специальные лестницы, ведущие на баки, расположенные по бокам.

Такому огромному автомобилю довольно часто требуется дозаправка и замена фильтров. Интересно, что на площадке 2-маршевой лестницы, которая ведет к кабине, расположены 8 круглых элементов, которые многие называют фарами. Однако это воздушные фильтры, а фары стоят в нижней части кабины и имеют квадратную форму.

БелАЗ-75710 2013 годаБелАЗ-75710 2013 года

Как стало понятно, высота БелАЗа просто огромная, поэтому лучше всего машину использовать на открытой местности. Для сравнения, БелАЗ-75131 в высоту составляет 5.9 м, поэтому может показаться маленьким автомобилем, однако это только на первый взгляд. А высота БелАЗ-7555 составляет 4.56 м (для модификации 7555В).

Рама

Если говорить за раму самого большого самосвала в мире, она кардинально отличается от традиционной «лестницы» стандартных грузовых машин. Помимо того, что все карьерные самосвалы оснащены другой формой рамы, для БелАЗ-75710 нужно было отыскать оригинальное технологическое решение. Рама получила 2 мощных шарнирных элемента, на которых и вращаются огромные мосты управляемого типа.

Шарниры получили уникальные подшипники, диаметр которых составляет 2.75 м! Саму раму сделали, используя кессонное сечение, которое применятся в судостроении. Она обладает особенно прочной сталью, которую производят в Швеции (Weldox-800). Такой металл просто не под силу многим металлообрабатывающим станкам.

Фотография БелАЗ-75710Фотография БелАЗ-75710

По этой причине, белорусы заказали у шведской компании не листы металла, а уже раскроенные по белорусским чертежам заготовки. Если брать раму БелАЗ-75131, она сварная и производится из низколегированной стали особой прочности. В местах максимальных нагрузок применяют сварные элементы.

Двигатель и трансмиссия

Капота у карьерного самосвала попросту нет. Понятно, что при создании БелАЗ-75710 конструкторы не боролись за сантиметры свободного пространства, как происходит во время создания обычной машины. «Сердцами» БелАЗа является 2 монументальных дизельных двигателя «MTU Детройт Дизель 16V4000», установленные поперечным образом. Каждый из них генерирует 2 332 «лошади» (1 715 кВт).

В общей сложности, мощность составляет 4 664 конские силы. Их объем равняется 65 л. Однако такие двигателя тут необходимы для вращения вала КПП. Они нужны, чтобы бесперебойно вырабатывать электроэнергию. Что касается КПП, она на БелАЗ-75710 отсутствует вообще, а заставляют двигаться такой самосвал тяговые электрические моторы.

Исходя из этого, дизельные двигателя обеспечивают функционирование 2-х генераторов, вырабатывающих ток для тяговых электрических моторов и для гидравлических систем карьерного самосвала БелАЗ 73710. Как и в БелАЗ-7555 или БелАЗ-75131 и более младших моделях, в самом огромном самосвале используют принцип прогрева днища грузовой платформы с помощью выхлопных газов.

Если говорить за тяговые электрические двигателя марки 1TB3026-0G-03, их в общей сложности 4 и они размещены внутри ступиц колес. Иначе их называют «электромотор-колеса». Так как любой из них обладает мощностью 1 200 кВт или 1 630 «лошадей», их общая мощность равняется 6 520 л.с! Пара генераторов вместе с 4 электрическими моторами именуются тяговой установкой.

Вид сбоку БелАЗ-75710Вид сбоку БелАЗ-75710

Хотя БелАЗы имеют тяговые установки немецкой компании Siemens (MMT500), скоро белорусы хотят освоить выпуск похожих электромоторов на Питерском предприятии «Силовые машины», который уже делает для белорусских автомобилей моторы, но с меньшей грузоподъемностью. В совокупности подобную систему называют электромеханической трансмиссией. Вдобавок к этому, она обладает еще силовым шкафом управления и тормозной установкой УВТР.

Тормозная система

У каждого колеса БелАЗ-75710 есть двухдисковые тормоза, имеющие гидравлический привод. Однако, когда машина загружена, ее общий вес превышает 800 тонн, поэтому этого не хватает. Для этого белорусы оснастили машину еще одной тормозной системой – электродинамической.

Замедление производится при помощи упомянутого выше колесного электрического мотора, двигающего самосвал вперед. Когда задействуется электродинамическая тормозная система выделяется очень много тепла, которое нужно отводить. Чтобы отводить тепло инженеры предусмотрели систему принудительного воздушного охлаждения тормозных резисторов.

Ходовая часть и рулевое управление карьерной машины

«Ходовка» машины получила зависимую пневмогидравлическую систему, где есть встроенный гидравлический амортизатор. БелАЗ-75710 не обладает шкворнями, шаровыми опорами. Ходовая часть получила одинаковые передний и задний мосты. В реальности автомобиль обладает управляемыми двумя мостами, и передним, и задним.

В качестве рулевых тяг применяются 2 цилиндра. Другие элементы тут схожи с базовой систему рулевого управления. Машина оснащена гидрообъемным управлением со стандартным рулем в кабине.

Хотя громадный грузовик имеет большие размеры, он получился довольно поворотливым. Его радиус разворота равняется лишь 45 м. Поэтому, учитывая его размеры, автомобиль можно назвать даже сверхманевренным самосвалом.

Гидравлическая часть карьерного самосвала

Белорусский самосвал может похвастаться объединенной гидравлической системой, оснащенной общим баком гидравлической жидкости. Она рассчитана на тормозную систему, цилиндры опрокидывания и цилиндры поворота. Для этих работ специалисты предусмотрели мощную насосную станцию «Рексрот», производством которой занимается компания Bosch.

Рулевая гидравлика имеет 4 гидравлических цилиндра (2 на каждом мосту). Сначала поворот осуществляется при помощи переднего моста и лишь потом в действие вступает задний мост. Если 2 моста «складываются», радиус поворота составляет только 19.8 м. Это достаточно хорошие показатели, особенно, если напомнить длину автомобиля – больше 20 метров. И на грузоподъемность БелАЗа никак на это не влияет.

БелАЗ-75710 фотоБелАЗ-75710 фото

При подъеме самосвальной платформы БелАЗ 450 тонн, рулевое управление будет выключено, чтобы задействовать весь объем масла именно на подъем. Во время создания БелАЗ-75710 инженеры решили не оснащать машину громадным объемом масла, чтобы позволить самосвалу сразу опрокидывать и маневрировать.

Вместе с рамой грузовая платформа соединяется при помощи специальных страховочных тросов, призванных удерживать тяжеленный кузов от резкого опускания, если откажет гидравлическая система.

Расход топлива

Если говорить за расход топлива БелАЗ 75710, он очень большой. Максимально в час такой груженный автомобиль потребляет порядка 470 л дизельного топлива в час. Если самосвал идет пустой, эта цифра будет в несколько раз меньше. Невзирая на то, что потребление топлива огромное, использование одного более крупного карьерного самосвала будет более выгодным вариантом, чем использовать одновременно 2-3 грузовика с меньшим показателем грузоподъемности.

Системы безопасности

По просторам интернета есть немало фотографий, где стоят водители, а рядом лежат перевернувшиеся в карьере БелАЗы разных марок. Чтобы улучшить безопасность самого большого карьерного самосвала в мире, белорусские инженеры оснастили машину первым в истории стабилизатором поперечной устойчивости. Благодаря нему БелАЗ-75710 страхуется от бокового опрокидывания и придает плавности хода.

Вдобавок к этому, «белорус» имеет систему кругового видеообзора. Помимо камер, каждая из 4-х сторон громадного грузовика оснащена датчиками движения, специальными радарами, которые фиксируют приближение человека к транспортному средству. Из-за этого, когда какой-то человек случайно окажется возле самосвала или под ним, водитель будет об этом проинформирован.

Каждая сторона БелАЗ-75710 может еще похвастаться индикаторами электронных весов, которые отчетливо видно для экскаваторщика. Последний в «live-режиме» видит и знает, сколько тонн породы уже загрузили в кузов. Помимо этого, машина получила страховочную систему, если выйдет из строя рулевая гидравлика. Эту систему оснастили пневмогидроаккумуляторами рулевого управления, которые обеспечивают необходимое давление, чтобы без труда покинуть дорогу и перестроиться в безопасное место и остановиться. Таких установок у автомобиля 6.

Устройство кабины

Если говорить за кабину самой большой грузовой машины в мире, она похожа на рубку океанского лайнера. Это видно по высокому расположению, по насыщенному размещению разнообразных органов управления, приборов и датчиков. Тут есть все, что необходимо для безопасного функционирования БелАЗ-75710 в стандартном режиме.

Интересно, что верхнюю площадку карьерного самосвала, которая имеет кабину, называют палубой.

Что касается уровня комфорта водителя, он соответствует европейским стандартам. Вопрос вреда для здоровья водителя во время работы даже не поднимается. Понятно, что тут далеко до легкового Mercedes, однако есть все необходимое для удобной работы. Кресло получило все регулировки, кабина оснащена климат-контролем, а также современной аудиосистемой. В центре стоит 3-спицевое рулевое колесо, за которым идет торпедо БелАЗ.

БелАЗ-75710 фото самосвалаБелАЗ-75710 фото самосвала

Разгон и ресурс

Так как грузовик имеет электромеханическую трансмиссию, он разгоняется без труда, потому что тут вряд ли что-то может выйти из строя. Нет трения деталей, поэтому износ и выход из строя сведен на минимум. Судя из отзывов владельцев, такие самосвалы могут проехать по карьеру больше 900 000 километров.

На деле, большинство БелАЗов «накатывали» больше миллиона км. Но в реальности, как заявляет сам производитель, ресурс данного автомобиля рассчитывается моточасами, а не километрами. Предельный скоростной режим БелАЗ-75710 составляет 64 километров в час.

Сколько стоит БелАЗ

Так заведено, что стоимость, по которой продают заказчикам громадные карьерные самосвалы, огласке не предается. Поэтому можно говорить только о приблизительной стоимости. Судя по некоторым данным, БелАЗ-75710 будет стоить не меньше 10 000 000 $. Цена не маленькая, однако лишь электродвигатель Сименс ММТ500 стоит больше двух с половиной миллионов долларов. А лишь одна покрышка оценивается примерно в 42 500 долларов.

Сравнение с конкурентами

У БелАЗ-75710 просто нет конкурентов в силу его мощности, грузоподъемности и возможностей. Но ближайший аналог среди иностранных конкурентов – немецкий тяжелый карьерный самосвал Liebherr T282-B, который производится с 2004-го и обладает грузоподъемностью 363 т. Также есть 363-тонный Caterpillar 797F и японский Komatsu 980E-4, который имеет грузоподъемность 369 тонн.

Итоги

В результате, белорусам удалось выпустить практичный, мощный карьерный самосвал, оснащенный передовыми технологиями. Машина прекрасно себя зарекомендовала на различных площадках. Она выделяется высокой грузоподъемностью, небольшим радиусом разворота (учитывая габариты самосвала) и практичными решениями. Поэтому многие решают купить именно БелАЗ-75710 вместо нескольких моделей, имеющих более низкую грузоподъемность.

75710 - технические характеристики, расход топлива, устройство и фото

Этому самосвалу нет равных по грузоподъёмности в мире. Специалисты Белорусского автозавода намного превзошли своих коллег – производителей сверхтяжёлой техники из Германии и США, создав гигантский «БелАЗ-75710». Грузоподъёмность данной модели составляет 450 тонн. В начале 2014 года «БелАЗ-75710» установил абсолютный рекорд, когда провёз по испытательному полигону груз массой в 503 с половиной тонны. Представляем Вашему вниманию полный обзор этого уникального карьерного самосвала.

Сразу стоит отметить, что «БелАЗ-75710» – это не просто выставочный образец, как можно подумать сначала. И не единственный в своём роде «грузовик-рекордсмен», этакая «рекламная витрина» Белорусского автозавода. Разумеется, Жодинское предприятие давно в рекламе не нуждается. Это – серийная модель!

Первый же экземпляр самого большого на планете грузовика вскоре после своего появления на публике (осенью 2013 года, на 65-м дне рождения завода «БелАЗ»), уже отправился трудиться на угольном разрезе «Черниговец», что в городе Берёзовском, на Кузбассе. Вслед за ним было построено ещё несколько этих уникальных автомобилей, также поставленных в Кемеровскую область.

Компания «БелАЗ» создала самый большой в мире самосвал БелАЗ-75710 грузоподъёмностью 450 тонн, что эквивалентно трёмстам Ford Focus, 37 двухэтажным автобусам или двум с половиной голубым китам. Кстати, Airbus A380 — крупнейший пассажирский самолёт в мире — весит значительно меньше, всего 277 тонн.
Давайте посмотрим на эту машинку подробнее …

История создания самосвала

БелАЗ-75710

Поскольку в карьерных разработках сложились определённые габаритные ограничения, связанные, в том числе, и с шириной технологических дорог, «БелАЗу-75710» нужно, несмотря на свои исполинские размеры, им соответствовать, и по радиусу поворота/разворота быть сопоставимым с гораздо более компактными «собратьями». Это потребовало от инженеров создания новой и весьма изощрённой схемы управления. Для такого гиганта, да ещё и с двухскатной передней ошиновкой, обыкновенный вариант, с передними поворачивающимися колёсами не подойдёт. Других вариантов только два: это шарнирно-сочленённая рама и поворотные мосты. Однако в первом случае узлу шарнирного сочленения нужно было бы испытывать ужасающие нагрузки, в связи с чем шарнир пришлось бы увеличить до невероятных размеров. Поэтому на вооружение взяли схему №2. Конструкторы назвали механизм с поворотными мостами «экскаватором вверх ногами». Потому что в экскаваторе шасси неподвижно, а корпус вращается; а в гигантском«БелАЗ»е неподвижным остаётся корпус, а поворачиваются расположенные под рамой мосты.

В январе 2014 года грузовик установил рекорд Гиннесса в странах Европы и СНГ, провезя по испытательному полигону груз весом в 503,5 тонны

Источник: Википедия

Эта новая система, как и многое другое новое, является «хорошо забытым старым». Поскольку ещё в начале 70-х годов ХХ века специалисты Белорусского автозавода пытались разработать подобный грузовик – с двумя поворотными мостами на восьми шинах. На компонентах 42-тонного «БелАЗ»а был построен специальный «экспериментально-передвижной стенд», на котором обкатывали и оттачивали данную схему управления. В 1977-м году данное технологическое решение было, с переменным успехом, опробовано на более тяжёлой экспериментальной автомашине – «БелАЗ‑7520» Этот самосвал грузоподъёмностью 110 тонн с поворотными мостами получился слишком высоким. Поэтому схема управления с поворотными мостами была отправлена «под сукно».

В 1990-м году тему возродили и разработали уже совершенно в новом качестве. Первым предшественником «БелАЗ-75710» стал первый реально эксплуатируемый коммерческий сверхтяжёлый грузовик на восьми шинах – 280‑тонный «БелАЗ‑75501». Он был рекордсменом по грузоподъёмности среди «БелАЗ»ов вплоть до 2005 года, когда был выпущен второй предшественник «БелАЗ-75710» – 320-тонный «БелАЗ‑75600», базирующийся на шести колёсах с размером шин «55/80R63». Необходимо отметить, что возможности грузоподъёмности карьерных самосвалов напрямую зависели и зависят от возможностей шинной промышленности, и растут вместе с ней. Когда компания «Бриджстоун» смогла предложить ещё более усиленные шины размером «59/80R63», в 2010 году, «БелАЗ‑75600» смог «принимать на борт» уже не 320, а 360 тонн.

БелАЗ-75710

И сверхгигант «БелАЗ-75710» тоже «встал» на эти шины. Только одна такая покрышка весит пять с половиной тонн! Кстати, «Бриджстоун»ами были укомплектованы только первые самосвалы. В последующем выпуск этой современной продукции освоили и на «БелШине».

Наиболее близким аналогом «БелАЗ‑75501» среди иностранных конкурентов можно назвать немецкий тяжёлый карьерный самосвал «Либхерр Т282-В» («Liebherr»). Он выпускается с 2004 года и имеет грузоподъёмность 363 тонны.

Применение

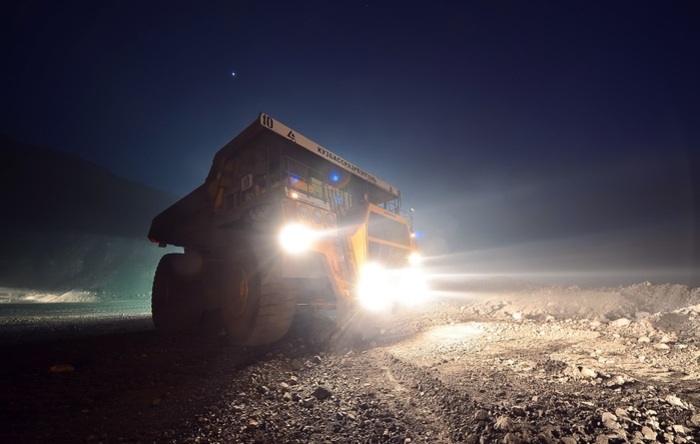

БелАЗ-75710 в карьере

Главной причиной появления этого сверхтяжёлого самосвала стала не гигантомания его создателей и не их стремление к рекордам, а обыкновенный экономический расчёт. Потому как, в конечном итоге, один такой 450-тонник даёт ощутимую экономию в эксплуатации, по сравнению с двумя-тремя карьерными самосвалами меньшей грузоподъёмности. Несмотря на свою практически «ручную» сборку и дорогостоящее техобслуживание. «БелАЗ-75710» обеспечивает не только рекордную грузоподъёмность, но и самую низкую себестоимость перевозки одной тонны породы в мире. Каким бы ни был коммерческий автомобиль: малым, большим или сверхбольшим, самыми важными вопросами для его потенциальных покупателей были и остаются сроки эксплуатации данной техники и расход топлива, который она демонстрирует. Рабочий ресурс карьерных самосвалов невелик: в среднем они работают в полном режиме примерно 5-6 лет. И сверхмощный 450-тонник «БелАЗ-75710» не является исключением из этого правила.

Рабочая смена «БелАЗ»а в карьере продолжается 23 часа в сутки!(Один час, в среднем,тратится на дозаправку и смену водителя). Пробег за указанный 5/6-летний срок эксплуатации накапливается более чем в 500 тысяч километров. После списания выработавшие свой ресурс «БелАЗ»ы используются для ремонта тех самосвалов, что находятся «в строю», что также способствует снижению их себестоимости.

Расход топлива

БелАЗ-75710 топливный бак

Что касается расхода горючего, то он составляет, по максимуму, около 470 литров дизтоплива в час (для полностью гружёного автомобиля «БелАЗ-75710»). Для самосвала, едущего «порожняком», данный показатель в несколько раз меньше. Расход огромный. Но всё же гораздо более выгодный, по сравнению с одновременным использованием 2-3 грузовиков меньшей грузоподъёмности.

Технические характеристики

БелАЗ-75710 габариты

Любой из параметров сверхгиганта является впечатляющим. Поэтому, возможно, цифры красноречивее всяких слов характеризуют масштабы «БелАЗ‑75710». Данный самосвал– это не только четыреста пятьдесят тонн штатной грузоподъёмности, но и сразу 5600 литров дизтоплива на борту, 538 литров машинного масла и 1800 литров жидкости в гидравлической системе!

Массово-габаритные показатели, параметры мощности:

  • Длина – 20,6 метров.
  • Ширина– 9,750 метров.
  • Высота– 8,17 метров.
  • Масса без нагрузки – 360 тонн.
  • Дизельные двигатели: 2 х 2332 л.с. (1715 кВт) мощностью.
  • Максимальный крутящий момент – 9 313 Нм.
  • Электромотор-колёса: 4 х 1630 л.с.(1200 кВт) мощностью.
  • Подвеска: гидропневматическая.
  • Диаметр амортизаторов – 170 мм.
  • Топливные баки:2 х 2800 литров.
  • Размер шин: 59/80R63.
  • Колёса: 44,00-63/50.
  • Максимальная скорость – 67 км/ч.
  • Удельный расход топлива –198 г/кВт*ч.
  • Крутящий момент, Н*м/об/мин 9313 / 1500

Объём кузова, М³

  • геометрический 157,5
  • с «шапкой» 2:1 269,5
  • радиус поворота, м 19,8

Для обслуживания топливной системы имеются специальные лестницы, которые ведут на баки – они находятся по бокам. Поскольку, хотя «БелАЗ‑75710» – машина и уникальная, но отнюдь не волшебная, и дозаправка и замена фильтров требуются ей регулярно. Кстати, на площадке двухмаршевой лестницы, ведущей в кабину, нужно проходить мимо ряда из восьми круглых элементов, которые все издалека принимают за фары, закрытые заглушками. Но это не фары, а воздушные фильтры. Фары тоже есть – они небольшие, квадратные, и расположены в нижней части кабины.

Рама

БелАЗ-75710 рама

1. Радар и камера заднего вида. Такие же радары есть по бокам и спереди автомобиля.

2. Задний мост. Доступ внутрь позволяет обслуживать мотор-колёса.

3. Пневмогидравлические цилиндры подвески. Спереди моста, симметрично цилиндрам, расположены стойки стабилизаторов поперечной устойчивости.

Рама «БелАЗ‑75710» не имеет ничего общего с привычной классической «лестницей» обычных грузовиков. Мало того, что она вообще у всех карьерных самосвалов имеет другую форму, для 450-тонника пришлось искать совершенно уникальное технологическое решение. В раму вписали два мощных шарнирных элемента, на которых и вращаются гигантские управляемые мосты.

Укомплектованы шарнирные поворотные элементы уникальными подшипниками диаметром в 2,75 метра! Рама сделана с использованием применяемого в судостроении кессонного сечения. В качестве металла для рамы была выбрана особенно прочная сталь производства Швеции «Уэлдокс-800» («Weldox»). Этот твёрдый материал просто не под силу большинству металлообрабатывающих станков. Поэтому у шведов заказали не просто листы металла, а уже раскроенные по «БелАЗ»овским чертежам заготовки. Которые на заводе сваривались между собой, с расточкой посадочных мест под исполинские подшипники и высверливанием отверстий под крепёж.

Двигатель и трансмиссия

Двигатель

В моторный отсек «БелАЗ‑75710» не заглядывают, а попросту заходят. Полная иллюзия, что ты – персонаж популярного мультипликационного сериала «Фиксики». Естественно, никакой «борьбы за сантиметры свободного пространства», характерной для обычного автомобилестроения, здесь не было. Моторы самого большого из «БелАЗ»ов – это два монументальных дизеля «MTU Детройт Дизель 16V4000», расположенные поперечно. Мощность каждого из них составляет 2332 лошадиные силы, или 1715 кВт. В сумме – 4664 л.с. Рабочий объём каждого из моторов – 65 литров. Но мощные двигатели «MTU» здесь требуются не для того, чтобы крутить вал коробки передач, как в обычных дизельных автомобилях. А для бесперебойного вырабатывания электроэнергии. Коробки передач на «БелАЗ‑75710» нет совсем, а двигают гигантский грузовик тяговые электромоторы.

Моторный отсек Белаза

Поэтому дизели служат для обеспечения работы двух генераторов, которые вырабатывают ток для тяговых электродвигателей, а также гидравлических систем автомобиля. Как и в более компактных «БелАЗ»ах, в этом флагманском самосвале применён принцип прогрева днища грузовой платформы выхлопными газами. Тяговых электрических двигателей марки «1TB3026-0G-03» на «БелАЗ‑75710» четыре, и располагаются они внутри ступиц колёс. По-другому они называются «электромотор-колёсами». Поскольку каждый электромотор имеет мощность 1200 кВт, или 1630 л.с., то их суммарная мощность составляет 6520 лошадиных сил! Два генератора в связке с четырьмя электродвигателями именуются тяговой установкой. Пока «БелАЗ‑75710» комплектуются тяговыми установками фирмы «Сименс», марки «Siemens MMT500». Но в будущем предполагается освоить производство аналогичных электрических силовых установок на ООО «Силовые машины», Санкт-Петербург, которое поставляет на «БелАЗ» такую же продукцию для самосвалов меньшей грузоподъёмности (от 90 до 220-ти тонн). В комплексе данная система называется электромеханической трансмиссией. Кроме перечисленных узлов и агрегатов, к ней относятся также силовой шкаф управления и тормозная установка УВТР.

Тормозная система

Тормозная система Белаза

Каждое колесо сверхтяжёлого самосвала снабжено двухдисковыми тормозами с гидравлическим приводом. Но в загруженном состоянии, для автомобиля общей массой более чем в восемьсот тонн этого будет недостаточно. Вот почему у «БелАЗ‑75710» имеется ещё одна тормозная система – электродинамическая.

Торможение осуществляется посредством того же колёсного электромотора, который и вперёд движет машину. При задействовании электродинамической тормозной системы выделяется громадное количество тепла, которое требуется отводить. Для этого в конструкции самосвала предусмотрена система принудительного воздушного охлаждения тормозных резисторов.

Ходовая часть и управление

Ходовая часть Белаз

Ходовая часть гиганта именуется «зависимой пневмогидравлической со встроенным гидравлическим амортизатором». Даже имеющий самые скудные познания в технике, но внимательный человек заметит, что оба моста «БелАЗ‑75710» – и передний, и задний, – совершенно одинаковые. Каким же способом тогда этот огромный грузовик поворачивает? Ведь здесь нет ни шкворней, ни шаровых опор. Дело в том, что управляемые на самом большом «БелАЗ»е оба моста, и передний, и задний. Функцию рулевых тяг тут выполняют два цилиндра, а остальные узлы рулевого управления здесь мало отличаются от традиционной схемы, – гидрообъёмное управление с обыкновенной рулевой колонкой и «баранкой» в кабине.

Несмотря на свои монументальные габариты, неповоротливым этот «БелАЗ»овский сверх-грузовик никак не назовёшь: радиус разворота составляет всего 45 метров. А радиус поворота – более чем вдвое меньший. В связи с этим, по соотношению радиуса поворота и длины «БелАЗ‑75710» должно признать не просто маневренным, а даже сверхманевренным транспортным средством (подробнее об этом – в следующем разделе обзора). Тем не менее, для последующих экземпляров данной модели специалисты Белорусского автозавода готовят и оттачивают ещё более изощрённую схему управления, которая могла бы обеспечивать одновременный поворот сразу двух мостов. Это ещё более усилит маневренность «БелАЗ‑75710» и придаст огромному самосвалу одновременно и эффектный, и эффективный «крабовый ход».

Гидравлическая система

Гидравлика Белаз

На самосвале «БелАЗ‑75710» реализована объединённая гидравлическая система, с использованием общего бака гидравлической жидкости – на тормоза, цилиндры опрокидывания и цилиндры поворота. В действие систему приводит специализированная мощная насосная станция «Рексрот», производства компании «Бош» («Bosch Rexroth»). В рулевой гидравлике используются четыре гидравлических цилиндра, по два – на каждый мост. Вначале полный поворот производится передним мостом, и только затем приводится в движение мост задний. Когда оба моста «складываются», то радиус поворота получается всего лишь 19,8 м (по следу наружного колеса). Если учесть, что общая длина машины составляет более 20 м, то результат получается просто фантастический!

Когда поднимается самосвальную платформу, то рулевое управление при этом выключается, дабы весь полный объём гидромасла был задействован на подъём. При разработке модели было признано нецелесообразным возить громадный объём масла, чтоб можно было обеспечить одновременно и опрокидывание, и маневрирование машины. С рамой грузовую платформу соединяют специальные страховочные тросы. Они призваны удерживать многотонный кузов от резкого опускания, в случае отказа гидравлической системы.

Система безопасности

В интернете можно найти немало фотографий доблестных работников добывающей отрасли на фоне перевернувшихся в карьере «БелАЗ»ов различных марок. Для того, чтобы максимально обезопасить «БелАЗ‑75710» от подобных «приключений», впервые в истории на карьерном самосвале был применён стабилизатор поперечной устойчивости, ещё одно решение белорусских инженеров, которое можно назвать уникальным в своём роде. Он и от бокового опрокидывания страхует, и плавность хода придаёт.

Кроме того, «БелАЗ‑75710»оборудован системой кругового видеообзора. Кроме видеокамер, на всех четырёх сторонах гигантского самосвала имеются датчики движения, специальные радары, фиксирующие приближение человека к машине. Поэтому, если кто-то замешкается в своих прогулках рядом с самосвалом или под ним, то водитель будет чётко знать об этом.

С каждой стороны самосвала установлены индикаторы электронных весов, хорошо видные экскаваторщику. Он в режиме реального времени видит и знает, сколько тонн породы уже загружено в кузов. «БелАЗ‑75710» также оборудован страховочной системой на случай поломки рулевой гидравлики. Эта система – пневмогидроаккумуляторы рулевого управления – обеспечит достаточное давление для того, чтобы спокойно съехать с дороги в безопасное место и остановиться. Их в «БелАЗ‑75710» шесть штук – больше, чем в каком бы то ни было другом грузовике.

Устройство кабины

БелАЗ-75710 кабина внутри

Кабина самого большого «БелАЗ»а напоминает рубку океанского лайнера как по своему высокому расположению, так и по насыщенности разнообразными приборами и датчиками. Здесь сосредоточено всё необходимое для безопасной работы самосвала в штатном режиме. Кстати, верхняя площадка самосвала, на которой находится кабина, называется палубой.

БелАЗ-75710 кабина место водителя

Уровень комфорта водителя находится на уровне современных европейских стандартов, и ни о каком ущербе для здоровья водителя при работе на «БелАЗ‑75710» говорить не приходится. Даже в самых сложных и суровых климатических условиях.Рабочее место водителя самого большого «БелАЗ»а будет, конечно, попроще, чем в легковом «Мерседесе», но оборудовано всем необходимым. Сиденье снабжено всеми регулировками, в кабине имеются климат-контроль и современная аудиосистема.

Разгон и ресурс

С электромеханической трансмиссией разгоняться на таком автомобиле будет довольно легко и безопасно, так как здесь вряд ли что-то может сломаться. Трение деталей отсутствует, соответственно, износ и поломки практически минимальны.

По отзывам покупателей можно заметить, что подобные машины способны ехать по карьеру более 900 тыс. км. В реальности же многие проезжали более миллиона. Хотя на самом деле, по заявлению производителя, ресурс данной машины рассчитывается моточасами, а не километрами.

Максимальная скорость самого большого БелАЗа 64 км/ч.

О цифрах в $ для осознания

Цена такой машины — $8–9 млн.
Цена покрышки — $42500









Количество отзывов Оставить отзыв

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{{{ review.rating_title }}} Показать еще Оставить отзыв
БелАЗ 75710 претендует на звание самого большого и тяжелого самосвала в мире
2015 Belaz 75710 is biggest and heaviest mining dump truck in the world, can lift 450 tonnes БелАЗ 75710

Какой самый большой и тяжелый грузовик в мире? Этот БЕЛАЗ 75710 - это карьерный самосвал, который претендует именно на это. Если вы думаете, что ваш поднятый двойной пикап большой, то посмотрите статистику по этому движителю земного голиафана. Это 67,5 футов в длину, 26,7 футов в высоту и 32,4 футов в ширину. БелАЗ с гордостью заявляет, что 75710 подходит для сервисных отсеков и горных дорог, предназначенных для небольших карьерных самосвалов.Однако этот зверь предназначен для перевозки не более 450 метрических тонн полезной нагрузки. Это преобразует в 992080 фунтов полезной нагрузки. Да, почти миллион фунтов.

Грузовик также отличается высокими инновациями и технологиями. Он оснащен двумя турбодизельными генераторами, которые вырабатывают электричество для четырех электродвигателей, обеспечивающих движение. Для каждого двойного колеса предусмотрен один двигатель, что обеспечивает максимальную настройку 4 × 4. Пустой рабочий вес этого зверя составляет 360 тонн. Таким образом, тяги в любом состоянии достаточно.Просто надеюсь, что земля держится под ним.

belaz-dump-truck-diesel-engine-generator

Все цифры поражают воображение. Каждый турбодизельный двигатель представляет собой массивный 65-литровый V16, который обеспечивает мощность 2300 лошадиных сил и крутящий момент 6868 фунт-фут при 1500 оборотах в минуту. Общий расход топлива составляет 198 грамм на 1 кВт-ч энергии. Если мой расчет верен, то это почти 104 галлона дизельного топлива, потребляемого за час работы на полной мощности (для каждого двигателя). Хорошей новостью является то, что грузовик может отключить одну из дизельных электростанций под небольшой нагрузкой для экономии топлива.Так что у БелАЗа «отключение цилиндров».

belaz-75710-steering-wheels

Если вы беспокоитесь о маневрировании этого зверя, нет причин для беспокойства. Если у вас есть лицензия на карьерный самосвал, вы все равно можете ездить на 75710. Кроме того, он имеет рулевое управление на четыре колеса. Диаметр поворота составляет 147,6 фута. Это не так уж и плохо, учитывая, что длина составляет почти 68 футов.

Мы думали, что общий вес брутто Ike Gauntlet Dually HD составляет 14 метрических тонн (почти 31 000 фунтов). BELAZ 75710 GCWR стоит 810 метрических тонн или 1 785 744 фунтов.

Посмотрите рекламный ролик производства БелАЗ.

,

Шинный самосвал для БелАЗ

Самосвал Шина для БелАЗ

Дополнительные технические параметры

SW20 Максимальная нагрузка (кг) 45027 450 16
ШАБЛОН РАЗМЕР PR TD (мм) Давление (кПа) TT / TL
(мм) (мм) 10 км / ч 50 км / ч 10 км / ч 50 км / ч
G2 / L2 13.00-24 12 23 1280 330 8,00 5600 3000 300 TT / TL
16 6000 3250 525 350
14.00-24 12 26 1350 360 8.00 6300 3350 425 275 TT / TL
16 7300 4000 550 375
15.5-25 12 25 1275 395 12,00 / 1,3 5600 3250 400 250 TT / TL
17,5-25 12 26 1350 445 14.00 / 1.5 6150 3650 350 225 TT / TL
16 7300 4250 475 300
20 ,5-25 16 29 1490 520 17.00 / 2.0 8250 5450 350 275 TT / TL
23.5-25 20 32 1615 595 19,5 10900 7300 375 300 TL
10 / 75-15,3 10 15 760 264 9.00 1525 ----- 390 ----- TT
10-16,5 8 18 773 264 8,25 2900 ----- 420 ----- TL
10 3130 ----- 530 -----
12- 16,5 10 18 831 307 9.75 3770 ----- 530 ----- TL
12 4045 ----- 630 -----
14-17,5 10 19 920 349 10,5 3105 ----- 380 ----- TL
15- 19,5 12 20 1019 389 11.75 4170 ----- 410 ----- TL
10,5 / 80-18 12 21 885 274 9,00 1935 ----- 370 ----- TL
12,5 / 80-18 12 24 985 308 9,00 2625 ----- 370 ----- TL

Мы в основном состоим из двух заводов, которые могут производить шины OTR (внедорожные), шины для грузовиков и автобусов, Промышленные шины, Сплошные шины, Сельскохозяйственные шины, велосипедные шины и шины для мотоциклов.Наша компания инвестировала 100% -ную фабрику в городе Яньчэн, провинция Цзянсу.

Workshop

Наша емкость

выставка

Topower Footstep

c

Процедура заказа в Topower Tire

1.Запрос котировки.

2. Подтвердите цену, срок поставки, срок оплаты и т. Д.

3. Наши продавцы отправляют счет-проформу.

4. Клиент производит оплату депозита и отправляет нам банковскую квитанцию.

5. Стадия начального производства. Сообщите клиентам, что мы получили оплату, и изготовим образцы в соответствии с вашим запросом, отправим вам фотографии или образцы для получения вашего одобрения. После согласования сообщаем, что мы организуем производство и сообщаем примерное время.

6. Среднее производство - отправьте фотографии, чтобы показать производственную линию, на которой вы можете увидеть свою продукцию. Подтвердите расчетное время доставки еще раз.

7. Конец производства. Фотографии и образцы продукции массового производства будут отправлены вам на утверждение. Вы также можете организовать осмотр третьей стороной.

8. Клиенты производят оплату баланса и отправляют товар. Также может принять оплату

term-Balance против B / L Copy или L / C Term.Сообщите номер для отслеживания и проверьте статус для клиентов.

9. Заказ можно сказать «закончить», когда вы получаете товары и удовлетворяете их.

10. Обратная связь с нами о качестве, обслуживании, обратной связи и предложениях на рынке. И мы можем сделать лучше.

,

Отправить ответ

avatar
  Подписаться
Уведомление о
