Самосвалы белаз – Большие карьерные самосвалы. Самый большой карьерный самосвал в мире. Карьерный самосвал БелАЗ (фото) :: SYL.ru

самый большой в мире самосвал

Значительно расширило производственную линейку БелАЗа, и прежде всего за счет подземной тематики, вхождение в его состав Могилевского автомобильного завода. Отдел подземной и строительно-дорожной техники, осуществляющий конструкторское сопровождение производства на филиале в Могилеве, также влился в состав конструкторской службы Белорусского автомобильного завода. Специальное конструкторское бюро УГК БелАЗа осуществляет разработку конструкции грузового подвижного состава, выпускаемого на Могилевском вагоностроительном заводе, также вошедшем недавно в состав ПО «БелАЗ».

Только за последнее время на БелАЗе были разработаны и изготовлены опытно-промышленные партии:

— 90-тонных карьерных самосвалов БелАЗ-75570 с 6-ступенчатой гидромеханической коробкой передач; по результатам испытаний заканчивается подготовка серийного производства, опытно-промышленная партия карьерных самосвалов отгружена в г. Белогорск ООО «Русал Транспорт Ачинск»;

— 45-тонных карьерных самосвалов БелАЗ-75450 с увеличенным до 600 тыс. км пробега ресурсом эксплуатации, опытный образец которого успешно прошел испытания в Челябинской области России на ОАО «Южуралзолото»;

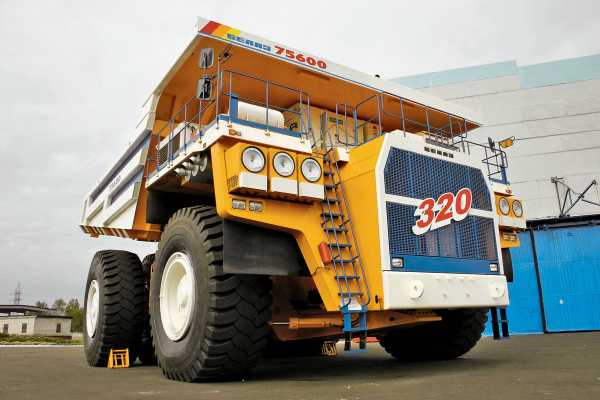

— 320-тонных карьерных самосвалов БелАЗ-75600. Первая машина этой серии прошла приемочные испытания в условиях эксплуатации на ОАО «УК “Кузбассразрезуголь”» в Кемеровской области, которые показали, что в результате использования самосвалов БелАЗ-75600 обеспечиваются увеличение производительности на 35-40% и соответствующее снижение себестоимости транспортных работ. На базе основных узлов 320-тонника разработан карьерный самосвал БелАЗ-75601 грузоподъемностью 360 тонн, опытный образец которого изготовлен к юбилею УГК.

Однако было бы неверным утверждать, что своим рождением карьерная техника, полвека разрабатывавшаяся и выпускавшаяся на БелАЗе, обязана только белорусской земле. Огромный объем исследовательских и конструкторских работ при создании машин с гидромеханической трансмиссией в 60-е годы прошлого столетия БелАЗу удалось выполнить благодаря широкому содружеству завода со многими организациями, среди которых НАМИ, Институт электросварки, Барнаульский завод транспортного машиностроения, Ярославский моторный завод и другие.

Создание первого образца карьерного самосвала с электромеханической трансмиссией БелАЗ-549 грузоподъемностью 75 тонн велось согласно программе Государственного Комитета науки и техники СССР с участием соисполнителей, в числе которых были Уральский турбомоторный завод, завод «Динамо», НИИ КГШ (г. Днепропетровск), завод «Сибэлектропривод».

fishki.net

Как делают самосвалы БЕЛАЗ | Как это сделано

Почти каждому из живущих на 1/6 суши известно, что в аптечке БелАЗа может находится амбулаторно до шести человек и что для БелАЗа не существует помехи справа, кроме другого БелАЗа. А если серьёзно, то Белорусский Автомобильный Завод на сегодня держит примерно 30% процентов рынка большегрузных карьерных самосвалов.

В 2013 году они представили самосвал грузоподъёмностью 450 тонн, созданный всего лишь за два года. Он уже заявлен в книгу рекордов Гиннеса, как самый большой в мире. Самосвалы такой грузоподъёмности на данный момент пока никто не производит. Сегодня мы заглянем в цеха БелАЗа и посмотрим, как рождаются гиганты.

БелАЗ ежегодно, на день машиностроителя, проводит день открытых дверей, и чтобы попасть на него надо всего лишь прочесть анонс на сайте www.belaz.by и в назначенный день приехать в город Жодино, с утра пораньше. Ограничений по фотографированию абсолютно никаких. Главное не заходить за ленточки, быть трезвым и не нарушать порядок. Самые интересные места, к сожалению скрыты от глаз, но и то что есть, довольно интересно посмотреть.

На завод реально приходит очень много народа. Сотрудники с детьми, приезжают люди из других городов Беларуси. С 12 часов дня до 15 завод полностью в распоряжении гостей.

Обзор начинается с монтажно-сборочного цеха №1. Я как понимаю, это самый старый из имеющихся цехов. Здесь находится конвейер по сборке 40-тонных самосвалов, а также вспомогательные производства.

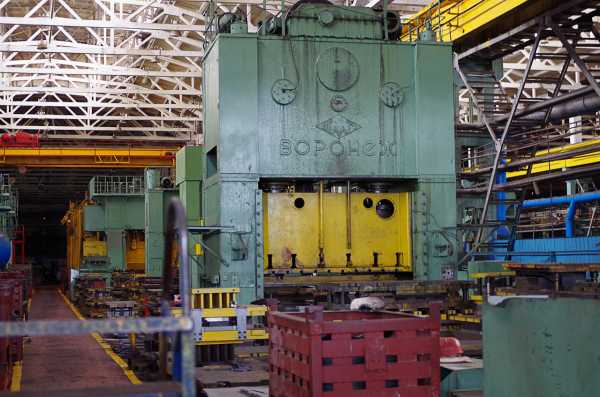

Прессовое производство. Прессы производства воронежского завода Тяжмашпресс.

Лазерная резка металлов.

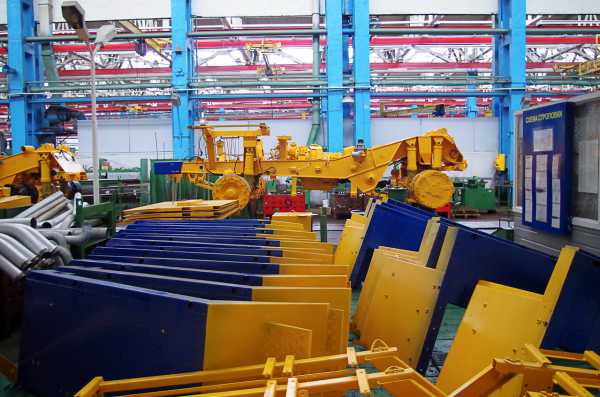

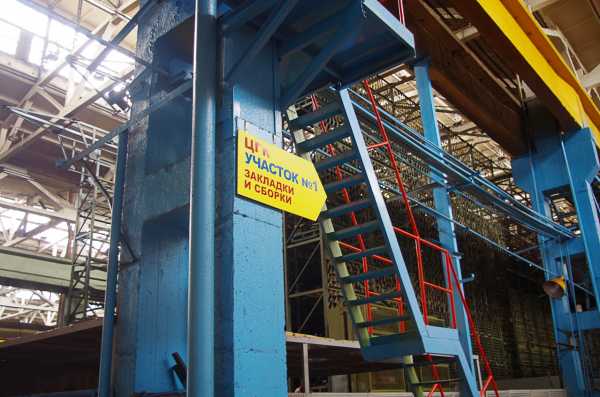

Участок закладки и сборки 40-тонных самосвалов.

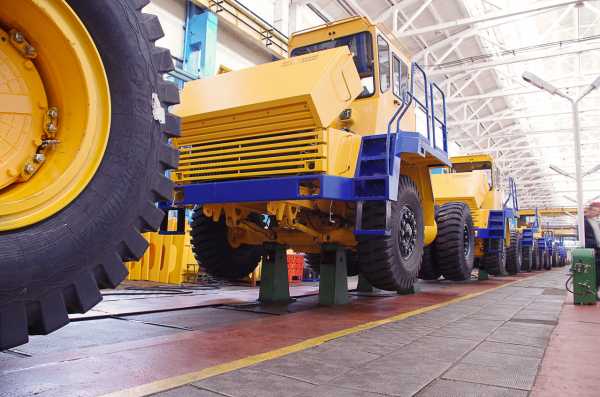

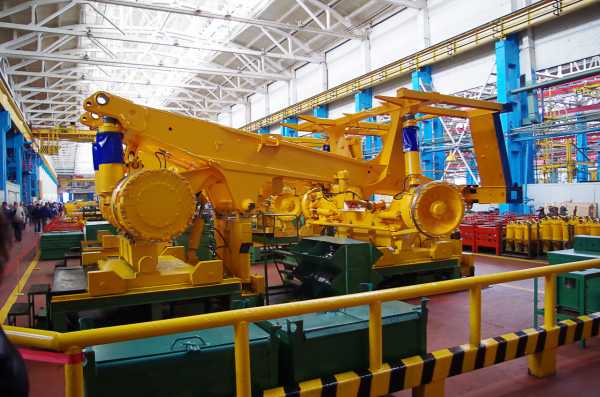

Вот здесь начинается конвейерная сборка самосвалов. Надо заметить, что БеЛАЗ чуть ли не единственный производитель в мире, собирающий карьерные самосвалы конвейерным способом.

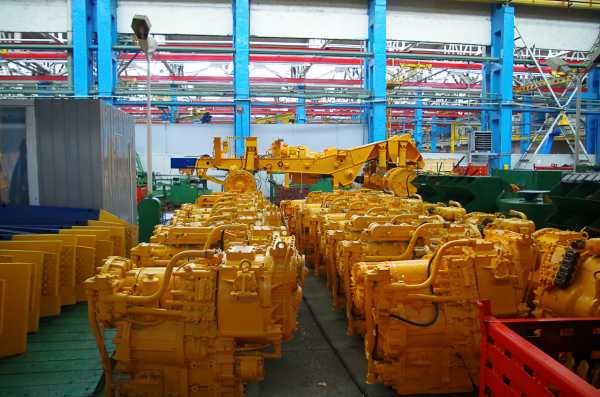

Двигатели устанавливаются первыми.

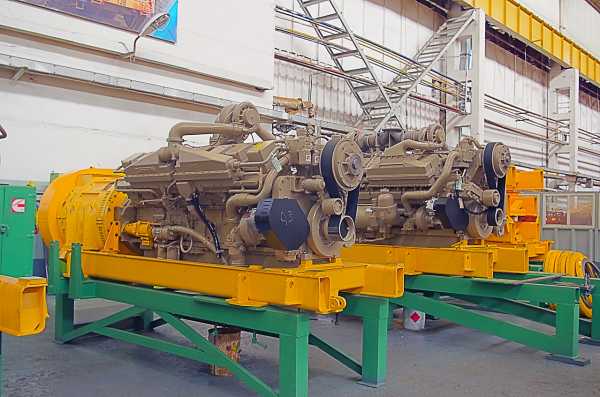

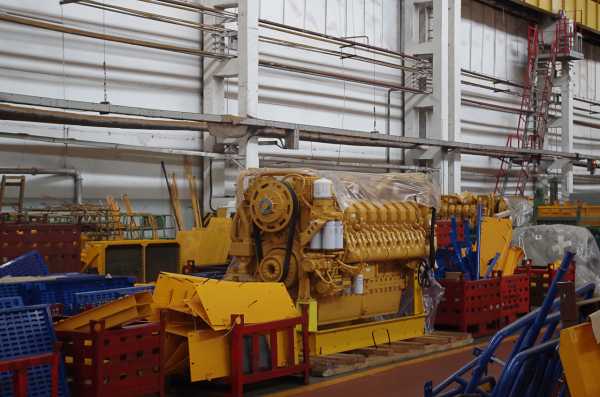

Двигатель ЯМЗ-240БМ2-4

Затем гидромеханические трансмиссии.

Затем устанавливается остальное оборудование и кабины.

Одними из последних ставятся гидронасосы, если я правильно определил этот агрегат. На гидронасос возложены функции рулевого управления и подъёма кузова. Эти системы у БелАЗа объединены.

Примерно 500 метров назад этот милый грузовичок был набором запчастей.

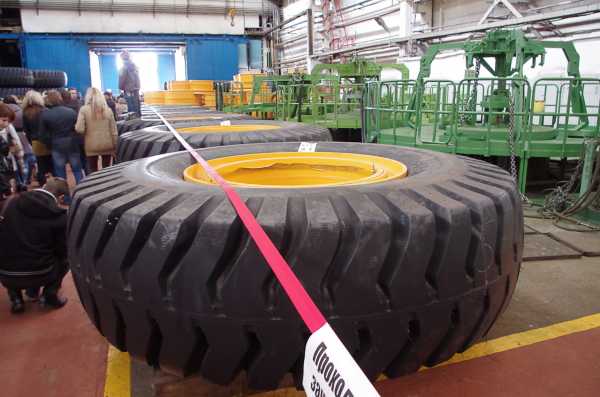

Шины производятся в городе Бобруйск. На въезде в город в качестве памятника стоит шина от большого карьерника.

Следующий доступный  для осмотра участок сборки трансмиссий.

Очень интересным для меня стал тот факт, что у БелАЗа дисковые тормоза.

Стенд для испытаний собранного заднего моста.

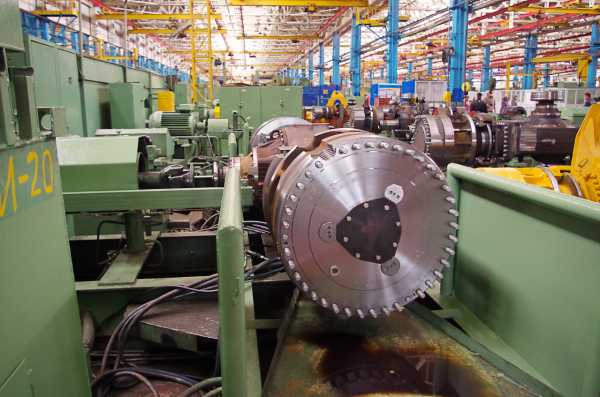

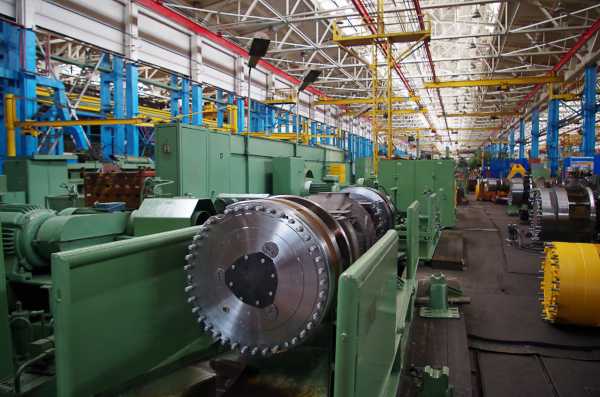

Зуборезные станки для нарезки шестерён.

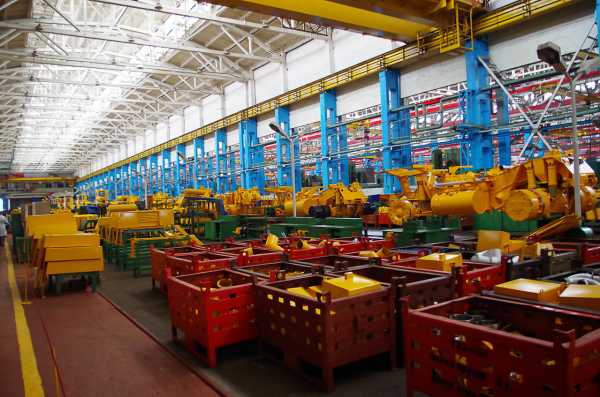

Здесь для доступа открыт главный конвейер и участок подготовки комплектующих. Первое, что можно увидеть при входе, это участок сборки колёс. Они последними устанавливаются на собранный самосвал. Вообще всё, что по прямой на этом снимке, это подготовка к производству. Сборка систем централизованной смазки, систем пожаротушения, сборка дизель-генераторов и мотор-колёс. После всё это передаётся на главный конвейер, который находится справа и устанавливается на собираемые самосвалы.

Самое то для клумбочек во дворах.

Части выхлопной системы. Многие детали, надо сказать, весьма увесистые. Целый день на конвейере и ни какого фитнеса не нужно!

Если я правильно соображаю, эти валы служат либо для привода с дизеля на генератор, либо от электродвигателя колеса на тормозные диски. А может быть и там и там.

Дизель-генераторная установка. Генераторы наши, российские, производства новосибирского завода и питерского Электросила. Дизели устанавливаются разные. На фото cumminsБез кузова он даже кажется небольшим 🙂 Только колёсико выше моего роста (1,86).

Отдельно стоящий дизель, возможно катерпиллер

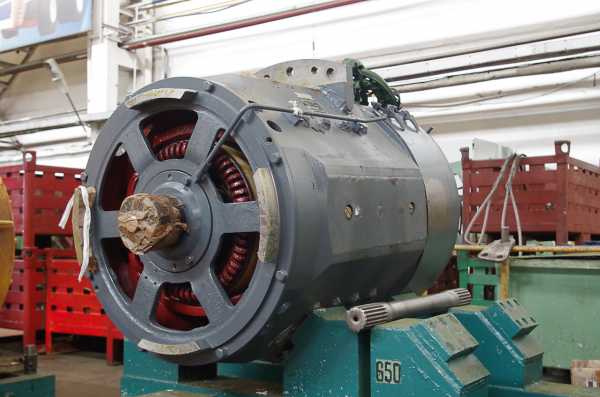

генератор синхронный тяговый.

Его величество электродвигатель крупным планом.

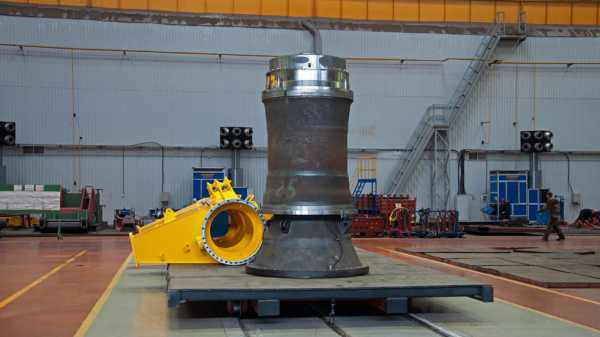

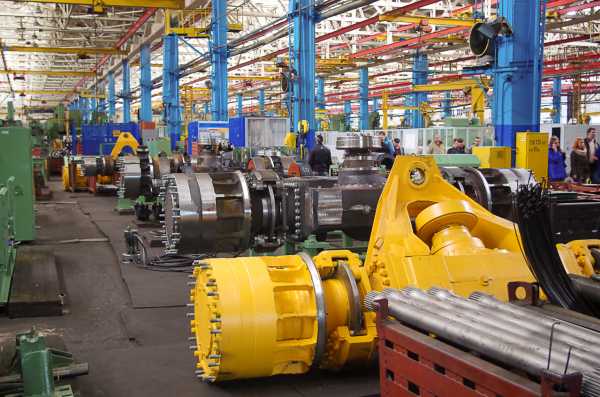

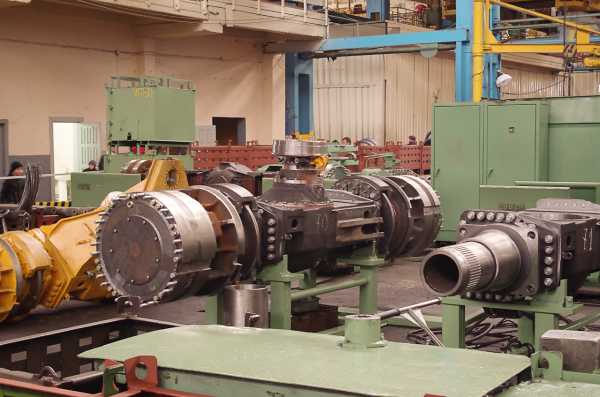

Мотор-колесо в разобранном состоянии.

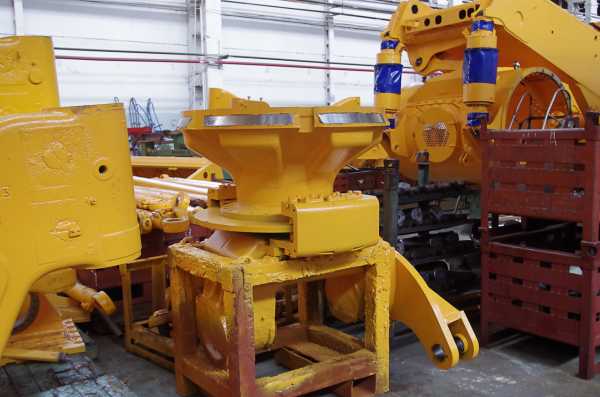

Элемент мотор-колеса. Правильное название его я, к сожалению, не знаю.

А теперь из этого всего попытаемся собрать БелАЗ. На этом заканчивается вспомогательное производство, а я подхожу к главному конвейеру.

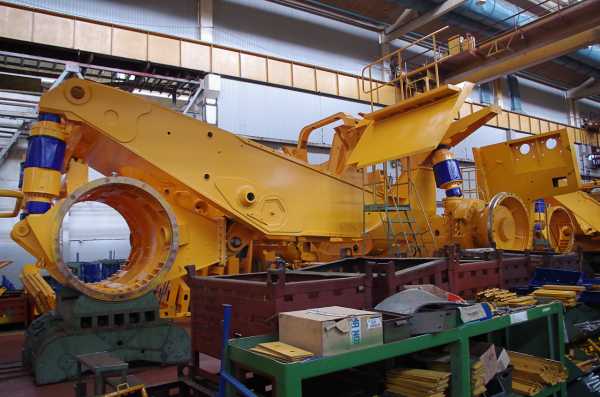

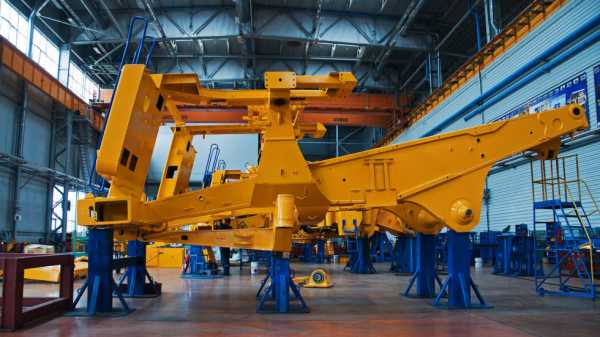

Теперь я в фотографиях попытаюсь показать путь от пустой рамы, до готового самосвала способного выехать своим ходом.
В самом начале конвейера нашёлся вот такой ключик на 60. Незаменимый инструмент для сборки БелАЗов 🙂 Интересно, сколько же грузовиков было собрано с его помощью 🙂

Вот эта прелесть в собранном состоянии весит 40 тонн! 40 ладокалин! Как она перемещается по цеху, можно увидеть на следующем снимке.

Часть передней подвески с тормозами.

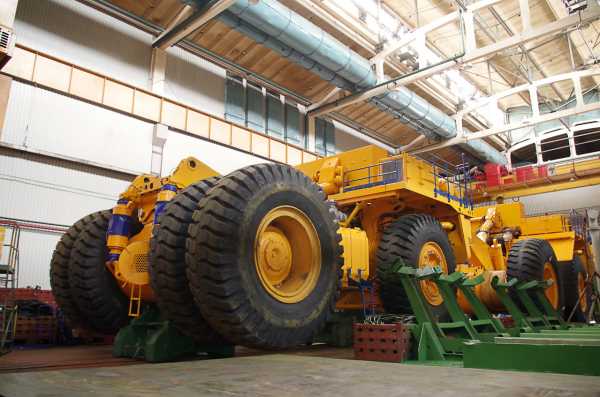

Вон то большое сзади, это часть заднего моста. Белазы грузоподъёмностью выше ста тонн оснащаются электротрансмиссией. Мотор-колёса крепятся к этой «бочке», посередине размещаются тормоза, крепящиеся к валам электродвигателей. Чуть ниже можно будет увидеть с другого ракурса люк для доступа к системе торможения.

Если приглядеться, то можно обратить внимание, что на конвейере одновременно собирается несколько разных моделей. К сожалению, я не знаю всех особенностей, поэтому не могу на сто процентов сказать какая модель в итоге выйдет. Вот это, судя по креплениям воздушных фильтров, в итоге будет 220тонником.

А вот здесь установлен дизельный двигатель Cummins

Установлены мотор-колёса, ведётся монтаж электросхем.

Отверстие сзади с лесенкой, нужно для обслуживания тормозной системы заднего моста. Тормоза находятся именно там.

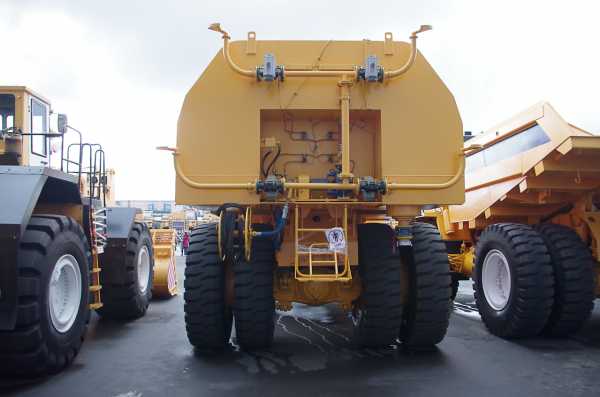

Топливный бак примерно на 1,7 тонн топлива, установленный за колесом.

В конце сборки устанавливаются колёса и самосвал готов своим ходом покинуть ворота цеха.

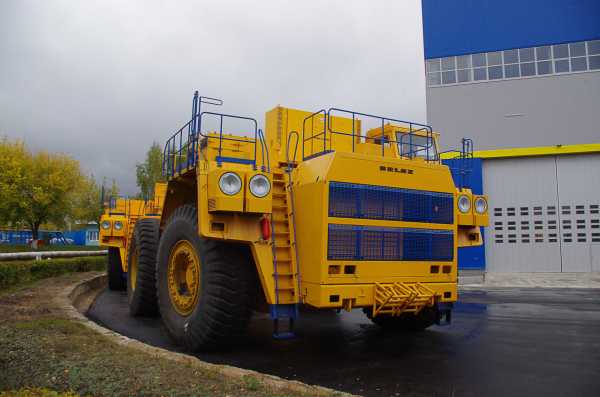

Готовый красавец грузоподъёмностью 220 тонн, готовый к выезду из цеха.

На улице +5, моросит противный дождь, а оделся я довольно легко для такой погоды. В цехах тепло, но уже к сожалению всё просмотрено и отснято. Впрочем нам не привыкать, айда на улицу!

Ещё несколько БелАЗов притаилось в кустах.

Без кузова он даже кажется небольшим 🙂 Только колёсико выше моего роста (1,86)

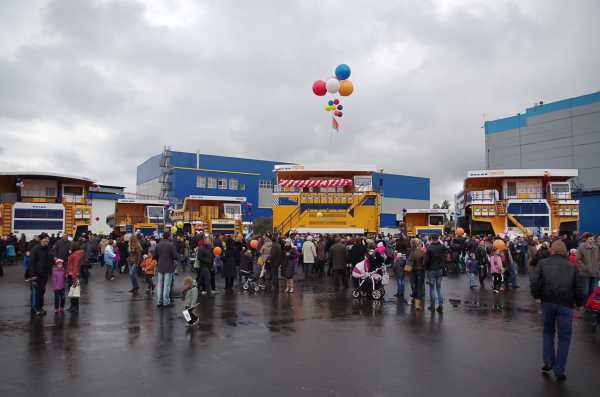

Народу, несмотря на плохую погоду, было много. Родители приехало со своими детьми, были даже малыши в колясках. На площадке между цехов и самосвалов была установлена сцена и проходил концерт какой то местной самодеятельности.

360+40+450=850. Это не арифметика, это общая грузоподъёмность этой троицы.

БеЛаЗы на подбор. Вам какой?

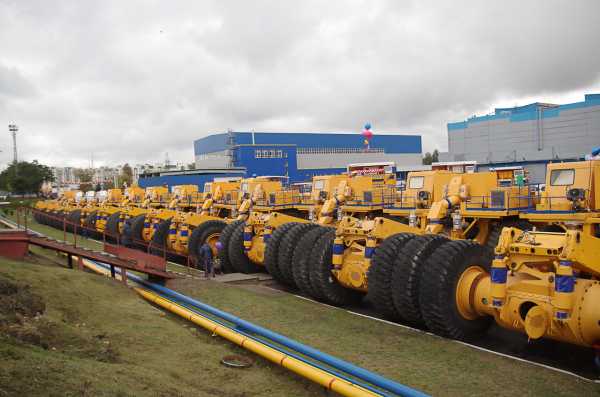

Готовые БелАЗы у цеха

Мотор-колесо

А теперь немного спецтехники выпускаемой БелАЗом и входящим в холдинг БелАЗ Могилёвским Автомобильным заводом. Этот пепелац служит для увлажнения дорог в карьерах, чтобы снизить запылённость.

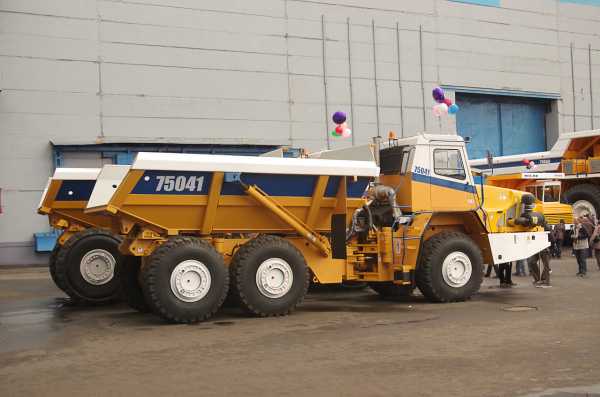

Самосвал-землевоз МоАЗ-75041 грузоподъемностью 27 т.

Эвакуатор для вышедших из строя БелАЗов.

Шахтный автопогрузчик. Используется для работы в шахтах, поэтому кабина ему не нужна.

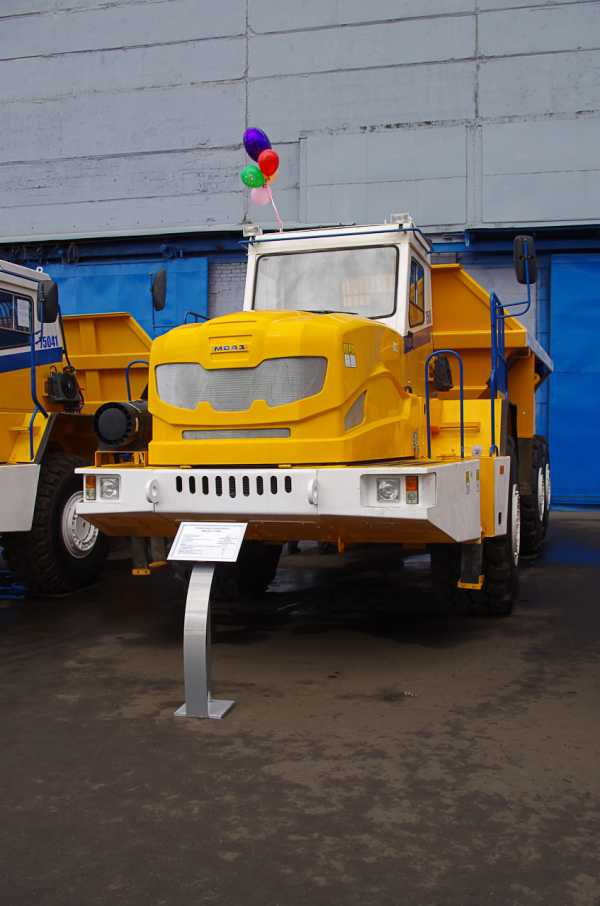

Ещё один Могилёвский самосвал, к сожалению точную модель затрудняюсь указать.

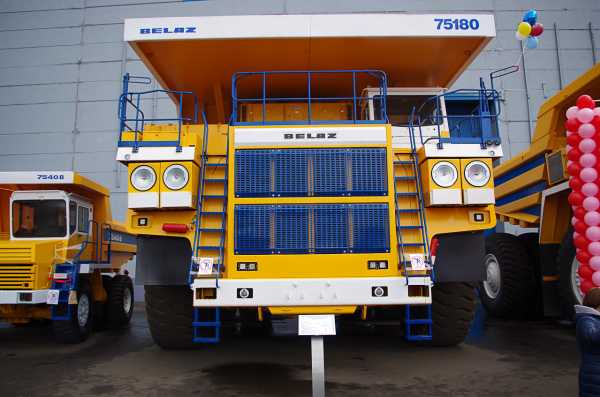

БелАЗ 75180 грузоподъёмностью 180 тонн и мощностью 2000 лошадиных сил.

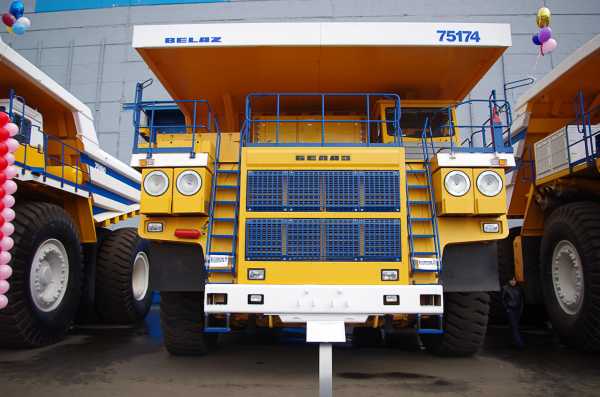

БелАЗ — 75174 грузоподъёмность 150 тонн.

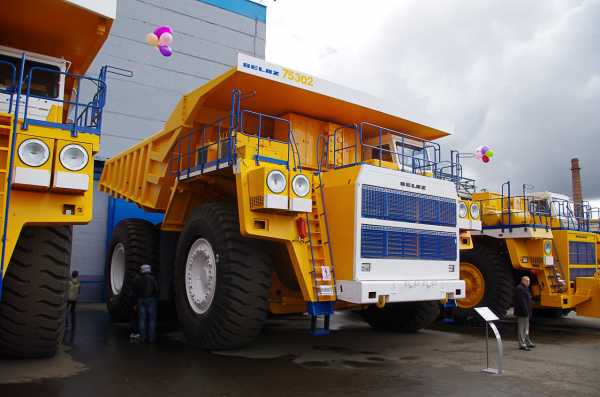

БелАЗ 75302 грузоподъёмностью 220 тонн.

Мама папа и сынок.

Округлый козырёк самосвальной платформы — совершенно новая конфигурация кузова для 220-тонных самосвалов.

Также благодаря новой форме снижена собственная масса этой самосвальной платформы.

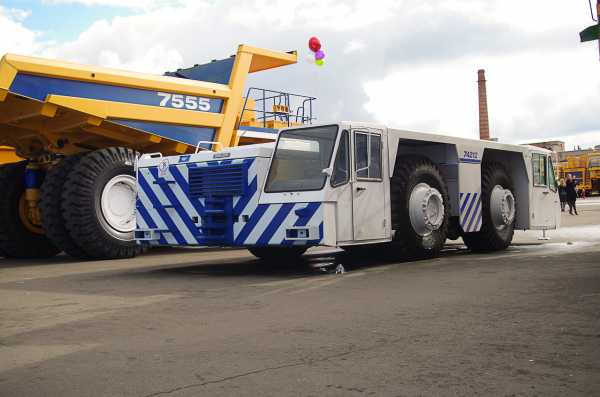

БелАЗ-74212 —  аэродромный тягач

Обратите внимание — кузова практически всех БелАЗов разборные. Это нужно для того, чтобы уложиться в железнодорожный габарит.
Не влезать — злой дятел! Как я писал ранее — в этом дупле находится тормозная система.

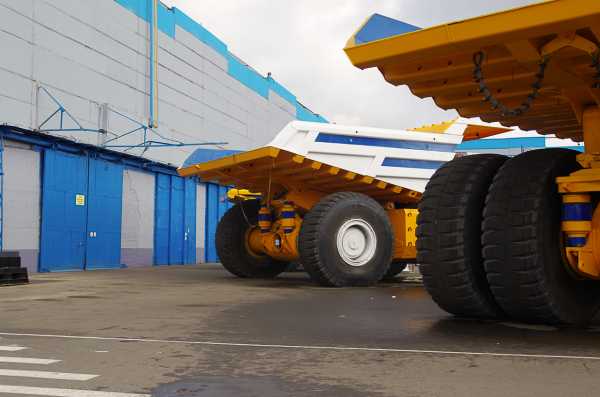

БелАЗ-75602 грузоподъёмностью 360 тонн

По сравнению со своими собратьями, этот совсем малыш!

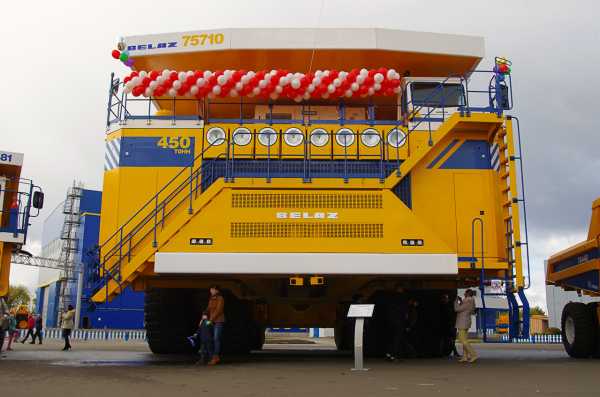

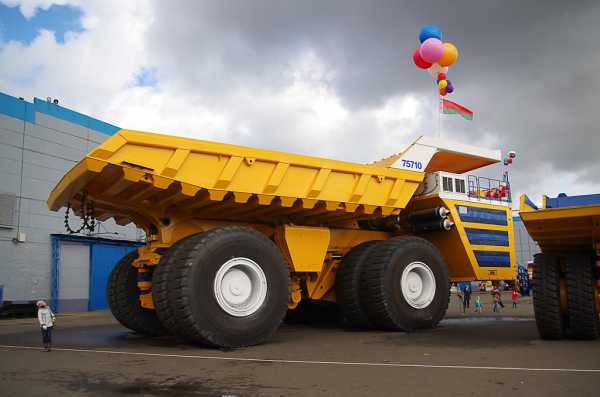

Ну а теперь, на сцену выходит он — БелАЗ 75710. Полный привод, два дизельных двигателя MTU DD16 V4000 общей мощностью 4600 лошадиных сил. Без загрузки работает один двигатель, при полной — второй автоматически включается в работу. Два топливных бака вмещают 5600 литров топлива, гидросистема рулевого управления и подъёма кузова содержит 1800 литров гидравлической жидкости. Собственный вес около 400 тонн.

Его габариты:
Высота: 8.16 м
Ширина: 9.87 м
Длина: 20.60 м

На осях используются спаренные колёса лишь потому, что на данный момент нету шин, которые могли бы осилить вес более 100 тонн. Сама покрышка высотой около 4х метров весит 5 тонн. В мире сейчас всего два завода, производящих покрышки такого размера — Мишлен и Бриджстоун. Впрочем Белшина обещает их догнать к 2015 году.
Чтобы самосвал мог вписывался в радиус поворота 20 метров, обе оси сделаны поворотными.

Под бампером, если его так можно назвать, можно стоять в полный рост.

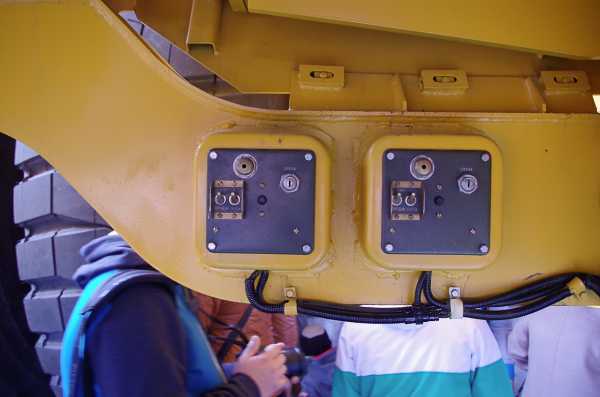

Чтобы завести этот автомобиль, не обязательно подниматься в кабину. Можно зайти под моторный отсек и воспользоваться этим пультом.

Тросы нужны для того, чтобы фиксировать платформу в открытом состоянии.

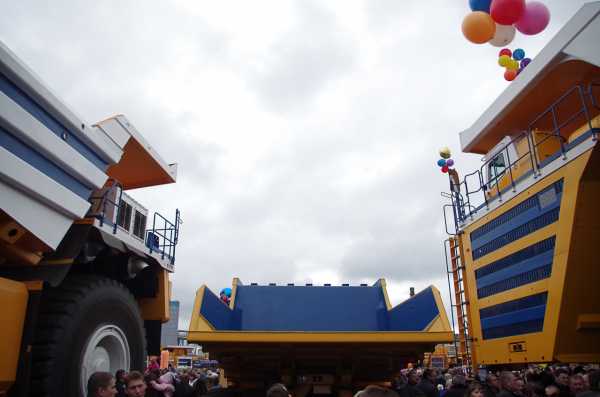

В сравнении с 360 тонным БелАЗом.

И 90 тонным

Источник

kak-eto-sdelano.ru

Самый большой самосвал в мире. Про создание Белаза

Значительно расширило производственную линейку БелАЗа, и прежде всего за счет подземной тематики, вхождение в его состав Могилевского автомобильного завода. Отдел подземной и строительно-дорожной техники, осуществляющий конструкторское сопровождение производства на филиале в Могилеве, также влился в состав конструкторской службы Белорусского автомобильного завода. Специальное конструкторское бюро УГК БелАЗа осуществляет разработку конструкции грузового подвижного состава, выпускаемого на Могилевском вагоностроительном заводе, также вошедшем недавно в состав ПО «БелАЗ».

Только за последнее время на БелАЗе были разработаны и изготовлены опытно-промышленные партии:

— 90-тонных карьерных самосвалов БелАЗ-75570 с 6-ступенчатой гидромеханической коробкой передач; по результатам испытаний заканчивается подготовка серийного производства, опытно-промышленная партия карьерных самосвалов отгружена в г. Белогорск ООО «Русал Транспорт Ачинск»;

— 45-тонных карьерных самосвалов БелАЗ-75450 с увеличенным до 600 тыс. км пробега ресурсом эксплуатации, опытный образец которого успешно прошел испытания в Челябинской области России на ОАО «Южуралзолото»;

— 320-тонных карьерных самосвалов БелАЗ-75600. Первая машина этой серии прошла приемочные испытания в условиях эксплуатации на ОАО «УК “Кузбассразрезуголь”» в Кемеровской области, которые показали, что в результате использования самосвалов БелАЗ-75600 обеспечиваются увеличение производительности на 35-40% и соответствующее снижение себестоимости транспортных работ. На базе основных узлов 320-тонника разработан карьерный самосвал БелАЗ-75601 грузоподъемностью 360 тонн, опытный образец которого изготовлен к юбилею УГК.

Однако было бы неверным утверждать, что своим рождением карьерная техника, полвека разрабатывавшаяся и выпускавшаяся на БелАЗе, обязана только белорусской земле. Огромный объем исследовательских и конструкторских работ при создании машин с гидромеханической трансмиссией в 60-е годы прошлого столетия БелАЗу удалось выполнить благодаря широкому содружеству завода со многими организациями, среди которых НАМИ, Институт электросварки, Барнаульский завод транспортного машиностроения, Ярославский моторный завод и другие.

Создание первого образца карьерного самосвала с электромеханической трансмиссией БелАЗ-549 грузоподъемностью 75 тонн велось согласно программе Государственного Комитета науки и техники СССР с участием соисполнителей, в числе которых были Уральский турбомоторный завод, завод «Динамо», НИИ КГШ (г. Днепропетровск), завод «Сибэлектропривод».

fishki.net

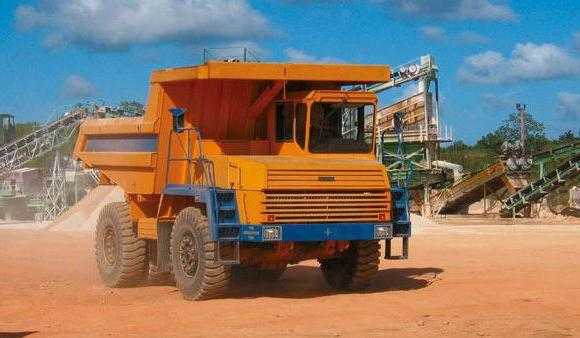

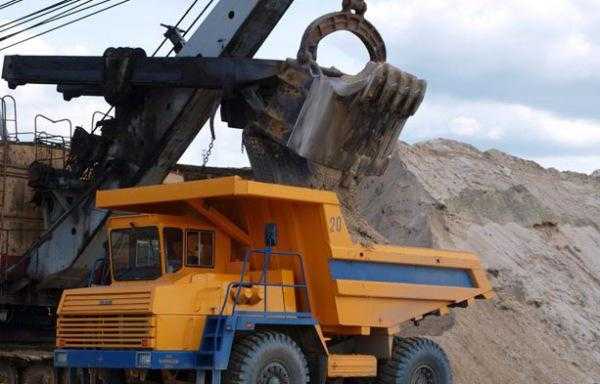

Карьерный самосвал 7540 БелАЗ - технические характеристики, особенности и отзывы

Стремительно развивающаяся горнодобывающая промышленность за последние десятилетия стала толчком для изготовления карьерного транспорта, способного перевозить не только очень тяжелые, но и объемные грузы. Среди всех производителей, когда-либо выпускавших карьерную технику, самым передовым предприятием является БелАЗ. Автомобили данной марки могут произвести сильное впечатление своими габаритами, а также техническими характеристиками. БелАЗ-7540 отличается не только огромнейшей проходимостью, но и обладает серьезной грузоподъемностью. Эти машины эксплуатируются в самых трудных условиях, доступ в которые очень сложный, а климатические условия не самые благоприятные. Машины широко используются по всему миру в горнодобывающей отрасли, а также на строительстве крупных объектов самого разного назначения. БелАЗ-7540 – это эталон мощности и высокой надежности.

Как создавался БелАЗ

История этого завода, а вместе с ним и автомобиля, берет свое начало в послевоенное время. В тяжелом и далеком 1948-м году в городе Жодино Минской области построили машиностроительный торфяной завод.

Первые годы он практически не работал, но в 1958 году с Минского автозавода передали производство самосвалов грузоподъемностью в 25 тонн МАЗ-525. Хоть эта продукция и не отличалась качеством, производство этих автомобилей вели достаточно долго. Вместе с этим разрабатывали и новые модели. Так, в 61-м году с конвейера завода сходит БелАЗ-540 грузоподъемностью в 27 т. Тогда же конструкторы завода создали машину, обладающую фантастической грузоподъемностью в 40 тонн. Завод неоднократно отличался различными высокими наградами, в том числе и на международных выставках. Но это не предел для БелАЗа. В 69-м году появляется 75-тонный карьерный БелАЗ-549, а в 78-м– модель 7419, способная перевозить до 110 тонн грузов. Далее завод выпускал БелАЗ-75211 грузоподъемностью в 170 тонн.

Модель БелАЗ-7540 выпускалась заводом с 1992 года. Самосвал считается одним из лучших во всем мире. Автомобиль является самым маленьким среди серийных авто, но характеристики его не сравнимы с особенностями и возможностями других грузовиков от мировых производителей. Данный самосвал был разработан для перевозки горных пород от точки добычи до места хранения или пунктов переработки.

Особенности автомобиля

Условия, в которых эксплуатируют такой транспорт – отнюдь не легкие. Даже если не учитывать незначительные расстояния (а это от 1 до 5 км), данным автомобилям приходится двигаться по сложным участкам. Дороги отличаются переменным профилем, большим количеством поворотов. Нередко в карьерах создаются временные дороги, покрытие которых - неудовлетворительное. Кроме того, дороги представляют собой чередование подъемов и спусков различной длины. Поэтому карьерный самосвал должен обладать серьезными техническими характеристиками. Необходимо заметить, что БелАЗ-7540 – это целое семейство моделей. Что касается рабочих параметров, то во всех модификациях они совпадают. Разница между ними лишь в двигателях. Также эти автомобили комплектуются гидротрансформаторной КПП, двумя типами тормозов, комфортабельной кабиной с климат-контролем и другими функциями.

Модификации и двигатели

Характеристики БелАЗа-7540 зависят от мотора, который установлен в автомобиль. В моделях 7540А установлены двигателя ЯМЗ-240 ПМ2. Максимальная полезная мощность данного агрегата составляет 420 л., при этом частота вращения коленчатого вала будет не выше, чем 2100 об/мин. Этот дизельный агрегат имеет объем в 22,3 литра, а цилиндры расположены V-образно. Двигатель не имеет турбонаддува. Система охлаждения – жидкостного типа. Максимальный вращательный момент составляет 1491 Нм при 1600 об/мин.

На модификацию 7540В устанавливают мотор серии ЯМЗ-240М2-1. Данная модель отличается лишь наличием турбонаддува и системой предварительного охлаждения потока воздуха.

На модели 7540С установлены агрегаты ММЗ Д-280. Мощность такого двигателя составляет 425 л.с. на частоте вращения коленчатого вала в 2100 об/мин. Этот мотор имеет 8 цилиндров с V-образным расположением. Объем двигателя равен 17,24 литра. Максимальные показатели вращательного момента составляет 1913 Нм при оборотах коленчатого вала в 1300. Мотор оснащен газотурбинной системой наддува. При этом имеется промежуточная система охлаждения воздуха. Серия 7540 D комплектуется импортными восьмицилиндровыми моторами Deutz BF8M1015. Мощность такого агрегата составляет 350 лошадиных сил при оборотах коленчатого вала в 2050 об/мин. Рабочий объем цилиндров составляет 16 литров. Максимальный вращательный момент – 1835 Нм. Наряду с этими моделями, в серии существуют и другие модификации. Они оборудованы двигателями от американского производителя «Камминз».

Расход топлива

Как видно, все двигатели достаточно крупные. Сколько потребляет автомобиль БелАЗ-7540? Стоит учесть один момент – это карьерная техника. Потребление горючего здесь не на километры, а на часы. Так, за один час модели A, B, и E потребляет по паспорту 55,3 литров горючего. Модель С – 59,77 л/ч. Белазу серии D нужно 60,89 литров для одного часа работы двигателя.

АКПП

Вне зависимости от комплектации, а также от модификации, каждая машина из этой серии комплектуется гидротрансформаторной автоматической коробкой передач. Трансмиссия отличается наличием трехвального согласующего редуктора. Также в конструкции имеется одноступенчатый гидротрансформатор. Коробка передач – четырехвальная, оснащенная фрикционными муфтами и электрическо-гидравлическим приводом управления. Трансмиссия позволяет использовать пять передач для движения вперед и две для движения назад. Для работы в легких условиях, самосвалы могут комплектоваться АКПП с четырьмя передачами. Три предусмотрены для движения вперед, а одна - для заднего хода.

Грузовая платформа

Самосвал имеет платформу ковшового типа. Она сварная и имеет защитный козырек. Дополнительно может обогреваться от энергии выхлопных газов. Платформа оборудована специальным устройством для стопорения ее в поднятом положении.

Рама

Шасси - сварное, изготовленное из максимально прочных видов низколегированных сталей. Лонжероны имеют коробчатое сечение и отличаются переменной высотой. Соединены лонжероны поперечинами.

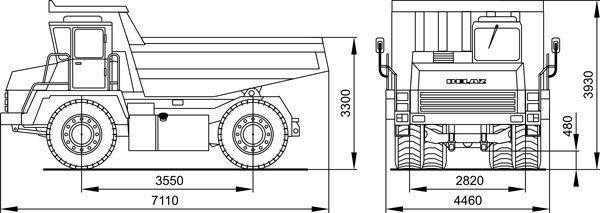

Схема БелАЗа-7540 практически ничем не отличается от других грузовиков, разве что другими габаритными размерами.

Кабина и оснащение

Автомобиль оснащается одноместной цельнометаллической кабиной. Расположена она над силовым агрегатом. Чтобы сесть в автомобиль, водителю требуется подняться по лестнице. Таковых в автомобиле две - с правой и левой стороны. Салон оснащен всем необходимым для комфортной работы за рулем. Сидение оснащено системой амортизации – так водитель сможет легче переносить тряски и вибрации. Ведь несмотря на большие колеса, машина очень жестко ведет себя на неровностях - отмечают отзывы. Кресло регулируется по высоте, а также по длине. Есть регулировка наклона спинки.

Контрольные приборы находятся непосредственно перед глазами водителя. Это значительно упрощает мониторинг основных показателей и систем автомобиля. На приборной панели есть тахометр, спидометр, манометр для контроля за давлением в тормозной системе, вольтметр и счетчик, учитывающий моточасы. Зеркала дают возможность полностью контролировать все, что происходит сзади автомобиля. Эта специализированная машина предназначена для эксплуатации в любых местностях, при любом климате. Поэтому в салоне имеется система, поддерживающая комфортный микроклимат. Отзывы говорят, что работать за рулем БелАЗа достаточно комфортно.

Ходовая часть самосвала

Подвеска БелАЗа-7540 - зависимая для каждого моста. В ней имеются пневмогидравлические цилиндры, заполненные азотом и маслом. Два из них расположены на передней оси, два – на заднем мосту. Ходы цилиндров - от 205 до 265 мм.

Тормозная система

Карьерный самосвал БелАЗ-7540 оснащен рабочей тормозной системой барабанного типа с пневматическим приводом. Также имеется ручник, управляемый с салона. Кроме этого, есть запасной и тормоз-замедлитель. В системе есть сепаратор для сброса конденсата, который периодически скапливается в воздушной системе грузовика.

Ремонт и сервисное обслуживание

Обслуживают машину при наработке определенного числа моточасов. Производить сервисные мероприятия нужно регулярно, так как иначе автомобиль может выйти из строя. ТО-1 производится каждые 100 моточасов или 2 тысячи километров пробега. ТО-2 - через 500 часов или 20 тысяч километров. Стоимость запчастей и комплектующих весьма высока и при поломке ремонт БелАЗа-7540 может обойтись в серьезные суммы. Но в целом автомобиль надежный, поскольку разрабатывался для работы в сложных условиях. Некоторые модели успешно используется уже 25 лет без капитального ремонта.

fb.ru

Самосвал БелАЗ | Журнал Популярная Механика

Для такого огромного автомобиля важнейший показатель — маневренность, тем более что карьерная работа требует достаточно точного подхода к месту загрузки и движения в сложных дорожных условиях. Для поворота конструкторы использовали два опорно-поворотных устройства, два шарнира. Каждый такой узел напоминает перевернутый экскаватор, только у экскаватора неподвижен низ, а башня вращается, здесь же неподвижной остается верхняя часть, а поворачиваются мосты. В самом начале разработки были мысли и о шарнирно-сочлененной системе с «ломающейся» рамой, но в такой конструкции есть очень слабое место — собственно шарнир, выход которого из строя превращает грузовик в груду металла. БелАЗ-75710 такого недостатка лишен. Его каркас состоит из трех элементов — основной рамы и двух рам поворотных устройств, сочлененных с основой трехрядными роликовыми подшипниками диаметром 2,75 м. Каждая ось поворачивается с помощью двух гидроцилиндров: один толкает, другой тянет, или наоборот. Впрочем, все в машине на гидравлике — и управление, и подъем кузова, и тормозная система. Из пневматики — только стартер. Это мировая практика: из заводов, производящих карьерную технику, только Komatsu держится за пневматические системы, остальные же давно перешли на гидравлику — она проще и надежнее.

1. Радар и камера заднего вида. Такие же радары есть по бокам и спереди автомобиля. 2. Задний мост. Доступ внутрь позволяет обслуживать мотор-колёса. 3. Пневмогидравлические цилиндры подвески. Спереди моста, симметрично цилиндрам, расположены стойки стабилизаторов поперечной устойчивости.

Поворот происходит так: водитель крутит руль, управляя гидравлическим насосом, а система подает давление на гидроцилиндры поворота. Мосты движутся по отдельности: сперва в крайнее положение поворачивается передний, затем доворачивается задний. Но схема совершенствуется — и уже реализована возможность одновременного поворота мостов, что здорово уменьшает радиус разворота (сегодня он составляет 19,8 м при общей длине машины 20 м). В планах — возможность одновременного поворота мостов в одном направлении, чтобы машина могла двигаться «крабом», но эта система будет реализована уже на других самосвалах серии.

На случай, если гидравлическая система поворота почему-то отказывает, БелАЗ оборудован пневмогидроаккумуляторами рулевого управления. Давления в них хватит на то, чтобы один раз повернуть оси от одного крайнего положения до другого, — это позволит в аварийной ситуации съехать с дороги, уступая место другому самосвалу. На 360-тоннике достаточно всего двух таких цилиндров, здесь же установлены целых шесть.

Интересно, что впервые на карьерной технике белорусы применили стойки стабилизаторов поперечной устойчивости. Это ноу-хау БелАЗа: стабилизаторы обеспечивают и плавность хода, и боковую устойчивость от опрокидывания.

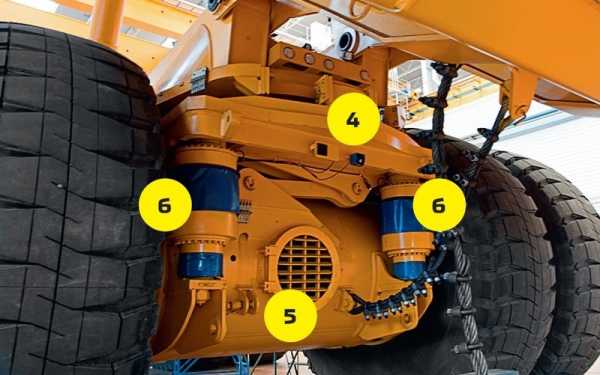

4. Рама автомобиля. 5. Рамы поворотных устройств, сочленённые с основной рамой 2,75-метровым трёхрядным роликовым подшипником. 6. Гидроцилиндры поворота. При повороте направо правый цилиндр передней оси толкает, левый — тянет, на задней оси — наоборот.

Помимо гидравлической системы поворота, живой интерес вызывает моторный отсек. По площади он сравним с гостиной обычной городской квартиры, по нему можно ходить, а при необходимости можно даже временно поселиться. Конечно, после выработки самосвалом ресурса. Два дизельных двигателя MTU DD 16V4000 мощностью по 2330 л.с. каждый (порожний грузовик может двигаться и на одном дизеле) соединены с генераторами. Генераторы вырабатывают ток, который в зависимости от нагрузки передается на электрические мотор-колеса. Таким образом, в автомобиле есть и межосевой, и межбортовой электрические дифференциалы — сколько энергии нужно для вращения каждого отдельно взятого колеса в данный момент, столько и расходуется.

Интересна система отвода отработанных газов от дизелей. От одного газы через глушитель выводятся на сторону — ничего особенного. А вот из другого они через газоприемник поступают… в платформу (именно платформу, а не кузов, как говорят некоторые). Суть в том, что при работе в условиях севера грунт примерзает, и платформу нужно постоянно подогревать. Использовать для этого отработанные газы — наиболее рациональное решение, к тому же сама платформа одновременно служит глушителем.

У подобных машин, тем более существующих в весьма небольшом количестве экземпляров, обычно есть прозвища. БелАЗ-75710 ещё не обрёл какого-то устоявшегося прозвания — слишком он новый — инженеры, технологи, испытатели, рабочие называет его по‑разному. Кто-то — «детищем», кто-то — «монстром», кто-то — «бульдогом», но больше всего нам понравилось ласковое прозвище «хомяк», которое гигант получил за огромные «щёки». Было бы очень приятно, если бы оно стало официальным.

Внешние составляющие

Гигант при ближайшем рассмотрении состоит из сотен элементов, каждый из которых имеет свое назначение, не всегда понятное с первого взгляда. Поэтому, «ползая» по машине (иначе и не скажешь — ощущение исключительно муравьиное), мы обращали особое внимание на детали.

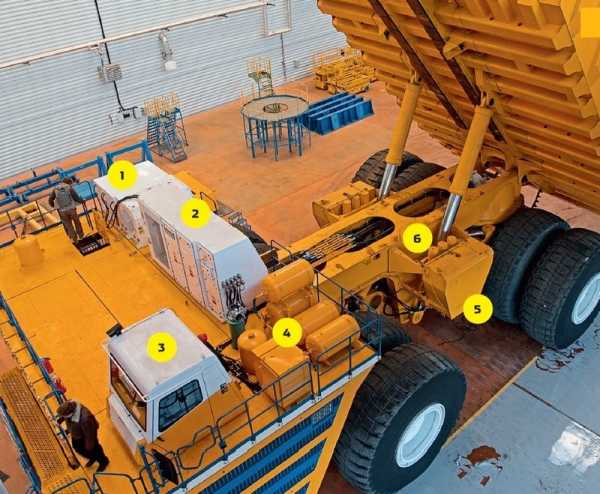

1. Установка вентилируемых тормозных резисторов электродинамического тормоза. Энергия, затрачиваемая на торможение, преобразуется в тепловую энергию, которая рассеивается посредством резисторов. 2. Шкаф управления Siemens — электрическое «сердце» гиганта. 3. Кабина. Внутри — два посадочных места: для водителя и для стажёра. 4. Технический узел, в котором расположена система автоматической централизованной системы смазывания (зелёный бачок), баллоны пневмозапуска для стартера и расширительный бачок левого двигателя. 5. Топливные баки вместимостью по 2800 литров каждый. 6. Аварийные пневмогидроаккумуляторы рулевого управления. В случае отказа гидросистемы давления в них хватит на то, чтобы совершить маневр и съехать в сторону для обеспечения проезда других самосвалов.

Например, на платформе наварены поперечные ребра. Зачем? Ведь они помешают выгрузке руды! Все просто. Дело в том, что при доставке заказчику самосвал разбирается практически по винтику. Одна только рама БелАЗа занимает три (!) железнодорожные платформы — на одну опирается, над двумя нависает. Платформа тоже разборная: снимаются борта, а плоскость разбирается на три части. На месте непосредственной работы платформа собирается и обваривается. Но ведь самосвал нужно как-то испытывать еще на заводе, причем вместе с платформой, — а сваривать ее нельзя, потому что детали имеют сложную форму, обратно без повреждений не распилишь. Поэтому для испытаний три составные части платформы временно скрепляются наварными швеллерами, которые легко срезаются перед транспортировкой. Аналогичной цели служат замеченные нами в кузове наварные крюки и цепи — сугубо для монтажа.

Позади поднятой платформы видны мощные тросы, соединяющие ее с рамой. Это страховка: если вдруг гидроцилиндр подъема откажет, 78-тонная платформа опустится вниз за 15 секунд, и если на раме находятся рабочие, это чревато тяжелыми последствиями. Тросы же стопорения в крайнем случае удержат кузов от резкого опускания.

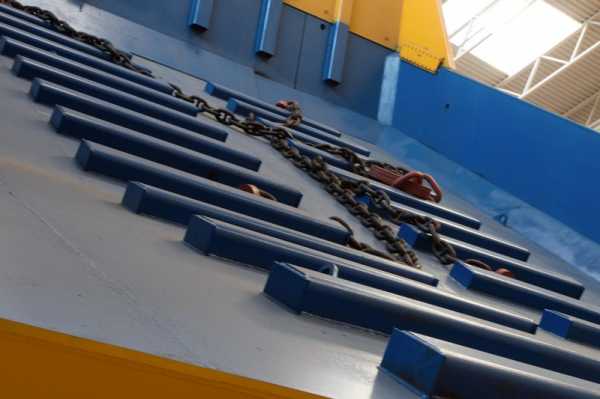

Поверхность платформы покрыта временными наварными швеллерами, скрепляющими её составные элементы. Перед отправкой заказчику швеллеры срежут и платформу уже на месте обварят до рабочего состояния. Её поверхность, безусловно, будет плоской.

Для плохо знакомых с карьерной техникой людей БелАЗ (как, впрочем, и другие самосвалы-гиганты) припасает еще одно удивительное открытие. Те круглые блестящие элементы спереди, которые большинство людей, рассматривая снимки, принимают за фары, на самом деле являются воздушными фильтрами. На БелАЗе-75710 их восемь штук. Забор воздуха идет снизу, а закрытые крышками-отражателями круглые отверстия — сугубо технологические, для монтажа и замены фильтров. Фары же находятся внизу — шесть маленьких квадратных светодиодных фонарей. Этого вполне достаточно.

Шины у грузовика стандартные — Bridgestone 59/80R63, такие же используются на большинстве карьерных грузовиков. Сегодня шины такой размерности делают только Bridgestone и Michelin, но на следующий год анонсирован выпуск аналога Goodyear, а через год резину для супергигантов будет выпускать и белорусская «Белшина». Грузоподъемность одной шины — 101,6 т, то есть восемь колес рассчитаны на 812,8 т (суммарная максимальная масса грузовика — 810 т).

То, что практически все принимают за фары, на самом деле является технологическими отверстиями воздушных фильтров. Забор воздуха идёт снизу, через отверстия же производится монтаж и замена фильтров. Декоративные крышки одновременно служат отражателями.

С места в карьер

Когда мы уезжали, самосвал уже начинали разбирать для отправки заказчику, то есть нам повезло — мы успели. На месте его будут собирать специалисты БелАЗ — вместе с машиной отправляется целая группа. Как ни странно, ресурс у подобных машин невелик — пять-шесть лет работы. Как же так, спросите вы, ведь обычные машины порой и 30 лет ездят! Но дело тут в условиях эксплуатации. Карьерный самосвал рассчитан на то, что его будут использовать 23 часа в сутки («лишний» час образуется из двух получасовых перерывов на дозаправку, краткий техосмотр и смену водителя). Средний пробег за «карьеру» достигает 600 000 км. Никакая машина не выдержит подобного режима с такими нагрузками, поэтому в данном случае это очень длительный срок эксплуатации. После списания карьерные самосвалы обычно идут на запчасти для своих еще работающих «коллег».

При заводской обкатке больших «БелАЗов», имеющих спаренные колёса на задней оси, применяется техническая хитрость. Шины достаточно дороги и довольно быстро изнашиваются, поэтому вместо двух колёс устанавливается по одному — это не мешает обкатке и снятию технических показателей, но экономит резину. Значительная часть перемещающихся по территории завода грузовиков на стадии испытаний выглядит странно из-за частично «обрезиненных» задних осей.

Распространенный вопрос: сколько же топлива «кушает» такой БелАЗ? Прямо скажем — прилично (но — нужно повториться — меньше, чем потребляли бы два вдвое меньших грузовика). В технических данных указана не слишком наглядная цифра: удельный расход топлива при номинальной мощности составляет 198 г/кВт·ч. Если же говорить проще, то за 12-часовой цикл грузовик «съедает» два бака по 2800 л каждый, то есть более 5000 л дизельного топлива за смену. Однако стоит оговориться: это максимальный расход при полностью груженом грузовике, как если бы он все 12 часов двигался с максимальной скоростью и 450 т породы. Конечно, на деле он потребляет значительно меньше топлива. Заправлять можно обычным способом, через горловину, но для ускорения процесса используются специальные топливозаправочные устройства, аналогичные ранее применявшимся в «Формуле-1».

Сравнение параметров крупнейших самосвалов мираБелАЗ 757710Caterpillar 797FLiebherr 282BBucyrus MT6300AC
Грузоподъемность, т450363363363
Двигатель2 х MTU DD 16V4000Cat C175−20 AceptDDC/MTU 20V4000DDC/MTU 20V4000
Цилиндры2х16202020
Мощность двигателя, л.с. (кВт)2х2330 (1715)4055 (2983)3650 (2720)3650 (2720)
Шины59/80R6359/80R6359/80R6359/80R63
Полная масса с грузом, т810623.7596.9603.3
Макс. скорость, км/ч64686464
Объем топливного бака, л2х2800378547324920
Габариты
Длина, мм20 60015 09015 32015 570
Ширина, мм9750953090909700
Высота, мм8170653073207920

В советское время автомобильные заводы имели очень высокую локализацию производства — до 80% деталей и комплектующих выпускалось в одном месте. За рубежом же, наоборот, комплектующие заказываются у десятков и даже сотен узкоспециализированных фирм. В этом смысле БелАЗ — завод европейского типа. На самом заводе делается чуть менее 50% деталей. Закупается высокопрочная шведская сталь Weldox 800, двигатели MTU, электросистемы Siemens, гидравлика Bosch, резина, система пожаротушения, централизованная система смазывания. При этом большая часть закупаемого создается на других заводах по «белазовским» чертежам специально для белорусской техники — узкая специализация всегда позволяет достигнуть более высокого качества. Непосредственно на БелАЗе делаются мосты, рамы, платформы, кабины, оперение, ступицы, редукторы мотор-колес, но главное, что есть здесь, в Жодино, — это светлые головы. Грузовики полностью разработаны на основе набранного более чем за полвека опыта.

www.popmech.ru

Самосвалы БелАЗ: белорусские великаны | 5koleso.ru

Новейший БелАЗ-75710 претендует на звание самого мощного грузовика в мире. И хотя получить заветный сертификат от Книги рекордов Гиннесса белорусскому производителю пока не удалось, это не мешает нам ознакомиться с историей и интереснейшими конструктивными особенностями его самосвалов

текст: Сергей Воронин  /  фото: из архива Дмитрия Гладкого  /  09.09.2015

Начнем с того, что сегодня создать карьерную технику столь высокой грузоподъемности без применения электрической трансмиссии просто невозможно: слишком велики нагрузки, достаточно высоки крутящие моменты, передаваемые от двигателя на колеса.

170-тонник БелАЗ-75211 был главным шоу-стоппером грандиозной советской выставки АВТОПРОМ-84

Именно поэтому и нынешний рекордсмен имеет подобную трансмиссию. Специально для автомобильного гиганта компания «Сименс» разработала оригинальную систему тягового электропривода (ТЭП) переменного тока MMT500. Эта система включает в себя четыре тяговых электромотора мощностью 1200 кВт, два тяговых генератора, три вентилятора обдува, установку вентиляции тормозных резисторов и шкаф управления с двумя инвертерами ELFA.

Проект был реализован в сравнительно короткие сроки: на разработку с момента заказа до ввода в эксплуатацию ушло менее двух лет. Новая машина была представлена заводом «БелАЗ» еще в конце 2013 года.

Самый «маленький» жодинский самосвал с электротрансмиссией, БелАЗ-7555, имеет грузоподъемность 55 т.

Самосвал БелАЗ-75710 — первая модель в новом классе с особо большой грузоподъемностью (450 т). Полная масса гиганта достигает 810 тонн. Длина самосвала более 20 метров, ширина около 10 метров, а высота — свыше 8 метров. Диаметр поворота составляет около 20 метров. В качестве энергетической установки задействовано два дизеля MTU DD 16V4000 по 1715 кВт каждый. Максимальная скорость машины может составлять до 64 км/ч. БелАЗ-75710 востребован в горной промышленности и для работы на угольных месторождениях.

450-тонник БелАЗ-75710 — флагман мировой карьерной флотилии и самый грузоподъемный самосвал мира

Впервые же на БелАЗе приступили к созданию карьерных самосвалов с электрической трансмиссией в середине 1960-х годов. Так в феврале 1966 года Научно-технический совет Министерства автомобильной промышленности СССР рассмотрел и одобрил технические проекты 65-тонного самосвала БелАЗ-549 и создаваемого на его базе автопоезда БелАЗ-549В-5275 грузоподъемностью 110–120 тонн. Уже в следующем году началось производство компонентов, необходимых для создания опытных образцов.

Из воспоминаний работников завода: «С 1965 года в отделе главного конструктора целенаправленно занимались разработкой документации самосвала с электрической трансмиссией БелАЗ-549 грузоподъемностью 75 тонн. Характер создания самосвала значительно отличался от разработки машин с гидромеханической трансмиссией.

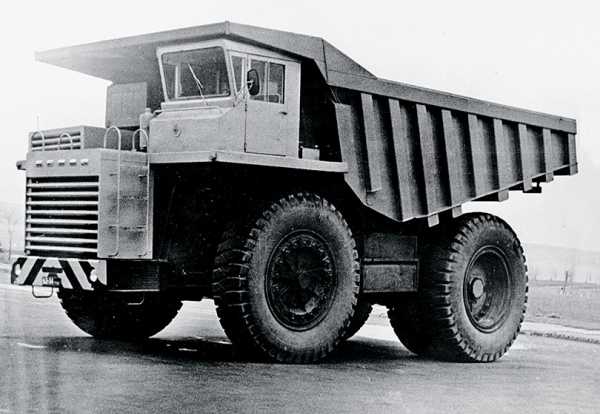

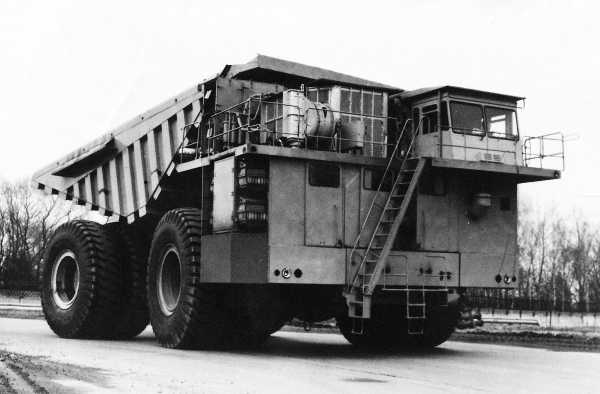

Первый опытный образец БелАЗ-549 был оснащен электромеханической трансмиссией, дизельным двигателем М-300 мощностью 850 л. с. Ленинградского завода «Звезда», тяговым генератором постоянного тока ГПА-600 мощностью 630 кВт и надуваемым блоком тормозных резисторов.

75-тонник БелАЗ-549 стал первым самосвалом из Жодино, на котором применили электротрансмиссию. Чудо техники 1970-х годов

Лабораторно-дорожные испытания опытного образца в 1969 году проводились на заводе. Одновременно была закончена разработка документации и изготовлен опытный образец автопоезда БелАЗ-549В-5275 с задней разгрузкой колесной формулы 6х4 грузоподъемностью 120 т.

На тягач был установлен тяговый генератор постоянного тока, но большей мощности — 800 кВт, тяговые двигатели той же мощности 360 кВт, но четыре штуки: два на задних колесах тягача и два — для колес полуприцепа».

Следует заметить, что в качестве энергетической установки на БелАЗ-549В-5275 была применена 1200-сильная газовая турбина. Благодаря ей можно было значительно уменьшить массу, упростить конструкцию, снизить трудоемкость технического обслуживания машины, обеспечить полное сгорание топлива и тем самым устранить надобность в сложных по конструкции нейтрализаторах отработавших газов. Однако применение газовых турбин сдерживалось их большим расходом топлива, нежели у дизелей.

Современный 130-тонник БелАЗ-75131 — одна из самых популярных моделей завода

Возможно, по этой причине следующий автопоезд-углевоз — БелАЗ-7420-9590 представлял собой седельный тягач на базе 75-тонного БелАЗ-549 с полуприцепом, имеющим емкость 107 м3 и донную разгрузку. Полуприцеп, как и тягач, был снабжен электромотор-колесами, заимствованными у тягача. Вместе с тем «белазовцы» еще раз попробуют оснастить свой самосвал газовой турбиной. Это будет в 1975 году. Подопытным станет БелАЗ-549Г грузоподъемностью 75 тонн с ГТД мощностью 1100 л. с. Далее завод стал планомерно наращивать выпуск как серийных, так и экспериментальных карьерных самосвалов особо большой грузоподъемности, снабженных электрической трансмиссией. Так, в 1977 году заводом были собраны первые два опытных самосвала БелАЗ-7519 грузоподъемностью 110 тонн. Эта модель впоследствии дала дорогу таким серийным машинам, как БелАЗ-7512 и БелАЗ-75145 грузоподъемностью 120 т. Кстати, последний в 2001 году был отмечен в числе лучших товаров Республики Беларусь, реализуемых в РФ.

«Промежуточный» 110-тонный сегмент БелАЗ «перекрыл» в 1989 году моделью 7519

1979 год ознаменовался изготовлением опытного образца самосвала БелАЗ-7521 с двигателем 12ЧН21/21 грузоподъемностью 180 тонн. Спустя четыре года, в 1983-м, предприятие приступит к его серийному производству (БелАЗ-75221, г.п. 170 т). В 1984 году на юбилейной выставке советского автопрома самосвал станет настоящим «гвоздем» экспозиции.

1990 год стал годом рождения уникального карьерного самосвала БелАЗ-75501 грузоподъемностью 280 т. Самосвал имел шарнирносочлененную раму, спаренные колеса передней оси, естественно, электрическую трансмиссию, причем с мотор-колесами на каждой «спарке». На самосвал поперечно устанавливались дизель Коломенского тепловозостроительного завода и тяговый генератор переменного тока.

130-тонник в углевозной версии с платформой увеличенного объема

Однако 200-тонный рубеж окончательно преодолевают серийные машины БелАЗ-7530 (1992 г.). Это самосвалы четвертого поколения с новейшими системами электронного управления, регулирования и диагностики. К тому же из соображений конкурентоспособности на машинах по заказу станут применяться дизельные двигатели зарубежного производства.

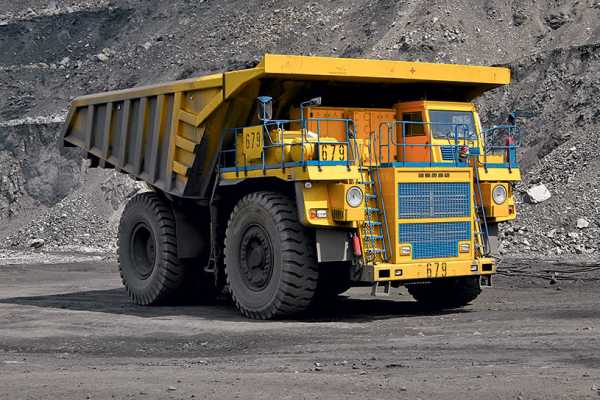

Сегодня модернизированные тяжеловозы семейства 7530 «берут» 220 т и являются, пожалуй, самыми массовыми самосвалами мира в своем сегменте грузоподъемности

БелАЗ-7530D грузоподъемностью 225 т. Эксперимент с облегченной платформой новой формы

На этом завод не останавливается. В 2005 году по заказу ОАО «Кузбассразрезуголь» изготавливается опытный карьерный самосвал БелАЗ-75600 грузоподъемностью 320 тонн. Машина оснащается дизельным двигателем мощностью 3500 л. с. и электрической трансмиссией переменного тока на шинах размерностью 55/80R63.

320-тонник БелАЗ-75600 появился в 2005 году и на тот момент был флагманом завода

Естественно, не создай всего этого БелАЗ в прошлом, вряд ли сейчас получился бы новый супергигант.

280-тонный БелАЗ-75501, построенный в 1990 году, стал самым тяжелым БелАЗом, построенным при существовании СССР

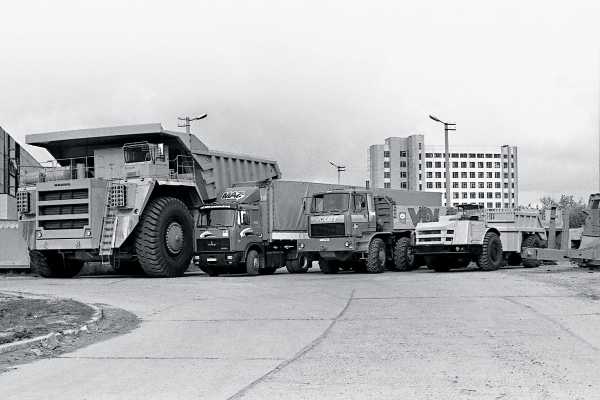

180-тонник БелАЗ-75214 в компании своих собратьев по объединению «БелавтоМАЗ». 1992 год

5koleso.ru

Как строят самосвалы БЕЛАЗ - Колеса.ру

Есть в Беларуси такой город – Жодино. Вообще-то он Жодзіна, но мы его будем называть так, как называют его в России. Население в городке скромное, чуть больше 60 тысяч человек. И метро там нет, и аэропорта, и даже ни одного вуза в Жодино не построили. Но никто из этого города не бежит в столицу, никто не жалуется на скуку и безделье. Работы тут хватает всем, и почти все, с кем мне удалось познакомиться в этом городе, любят свою маленькую родину и даже гордятся ей. Потому что в Жодино строят БЕЛАЗы.

От малого до великого

Даже сегодня в мире существует всего несколько компаний, продукция которых может своими масштабами поспорить с тем, что выходит за ворота холдинга «БЕЛАЗ». Само собой, на заре своей деятельности таких машин грузоподъёмностью 360 или 450 тонн не было и быть не могло – это всё детища последнего времени.

Тогда, в 1958 году, первенцем завода стал скромный по сегодняшним мерками 25-тонный МАЗ-525. Но мы заглянем ещё чуть раньше, в 1946 год – именно тогда постановлением №137/308 Верховного Совета БССР было принято решение о строительстве завода торфяного машиностроения. Постановление было подписано 11 сентября, после чего началась эпоха проектирования будущего завода. Длилась она довольно долго, и только в 1948 году Белпромпроект закончил разработку и согласование проекта завода. В этом же году началось строительство первых цехов предприятия.

В начале пути БЕЛАЗу помог другой хорошо известный белорусский гигант – МАЗ. В год, когда БЕЛАЗ обрёл своё нынешнее название, и стартовало производство самосвалов МАЗ-525. С 1957 до 1960 годы МАЗ выпускал карьерный самосвал МАЗ-530, а с 1960 по 1963 годы машины под именем БЕЛАЗ-530 строили уже в Жодино. Это первый и последний в СССР карьерный самосвал с колёсной формулой 6х4.

Уже в начале 1960-х дороги МАЗа и БЕЛАЗа стали расходиться, и строительство карьерной техники стало делом БЕЛАЗа. В 1963 году был выпущен первый БЕЛАЗ–548, ставший базовым автомобилем для серии грузоподъёмностью 40–45 тонн, а в 1968-м свет увидел БЕЛАЗ-549, «отец» линейки 75–80 тонн.

Спустя годы появились самосвалы грузоподъёмностью 110 тонн (БЕЛАЗ-7519) и 170 тонн (БЕЛАЗ-75211). В 1996-ом на БЕЛАЗЕ была выпущена модель БЕЛАЗ–75131 (130 тонн), которая открыла новую эпоху: теперь на белорусских самосвалах можно было встретить уникальную электромеханическую трансмиссию.

Но это всё – только цветочки. Ягодки созрели позже, да какие! В 2005 году заводчане построили БЕЛАЗ-75600 (320–360 тонн), а в 2013 – БЕЛАЗ-75710, который попал в «Книгу рекордов СНГ» и «Книгу рекордов Европы».

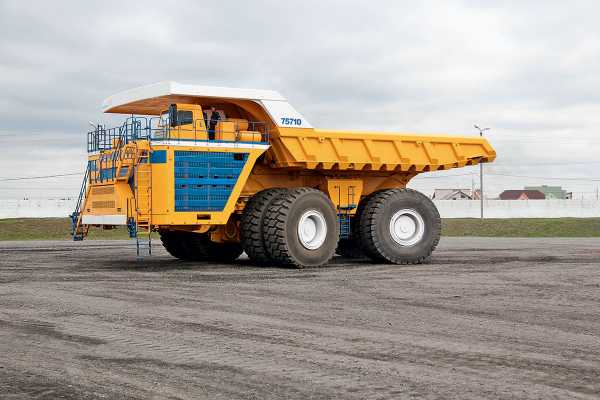

Его грузоподъёмность составила 450 тонн, а на испытаниях он перевёз чуть больше 500 тонн. Впрочем, более подробно об этом монстре мы уже рассказывали, сегодня мы поговорим о другом: как строят такие карьерные самосвалы? Наверняка есть свои секреты и особенности? Эта так. Поэтому отправляемся в Жодино и едем на завод – такие вещи надо видеть своими глазами.

***

В «БЕЛАЗ-ХОЛДИНГ» входят несколько предприятий: ОАО «БЕЛАЗ» (управляющая компания), СЗАО «Могилевский вагоностроительный завод», ОАО «Стародорожский механический завод», ОАО «Кузлитмаш», ОАО «БЕЛАЗ-СЕРВИС», ОАО «Слуцкий завод подъемно-транспортного оборудования». Мы побываем только на одном заводе, там, где самосвалы строят – ОАО «БЕЛАЗ».

Территория предприятия большая, по ней ходят автобусы –  идти пешком здесь слишком долго. И хотя численность персонала не запредельно велика (около восьми тысяч человек), но площадь завод имеет большую: как-никак, карьерные самосвалы производят, а не педальные машинки. За один день побывать везде нельзя, поэтому выберем только самое интересное – Производство сверхтяжёлых машин. К последним относятся карьерные самосвалы грузоподъёмностью 420–450 тонн, 320–360 тонн, эвакуаторы на базе карьерных самосвалов (130 и 220 тонн), тяжеловозы грузоподъёмностью 150 тонн и шлаковозы (60–80 тонн).

От пола и до потолка

Цех построили совсем недавно – в 2013 году, специально под серийный выпуск сверхтяжелых машин. Поэтому всё здесь напоминает о масштабах огромных карьерных самосвалов. На заводе не нашлось ни одного помещения, которое имело хотя бы достаточных размеров ворот: построить машину можно (до запуска производства такие самосвалы единично выпускали в соседнем помещении на экспериментальном участке), а вот вывезти её из цеха стало бы огромной проблемой. Да и просто поставить самосвал весом 360 тонн можно не везде, а ведь его ещё во время испытаний надо максимально загрузить.

Под машиной с полной массой 810 тонн трескается асфальт, поэтому даже полы в помещении этого производства – особо прочные.

Все более лёгкие самосвалы собирают на других линиях и по вполне традиционной технологии – на конвейерах. А вот сверхтяжёлый самосвал на конвейер не поставишь, и этому есть несколько причин.

Во-первых, нет смысла строить дорогущий грузовик только для того, чтоб он пылился на складе готовой продукции (а такой склад, как ни странно, на БЕЛАЗе есть). Разумнее строить его под заказ, поэтому о массовом производстве речь не идёт – конвейерная сборки тут просто не нужна. Ну, а во-вторых, попробуйте просто представить, какой должен быть конвейер для постройки этого стального чудовища! Нет, такие машины строят как корабли – на стапеле. Вот их мы и видим слева от входа, на них сейчас собирают сразу несколько машин. Стапели для разных самосвалов разные, но их легко заменить в зависимости от того, на какие авто есть заказ от клиента.

На первый взгляд, производство не выглядит крупным, да и людей здесь не слишком много. Но впечатление обманчиво: непривычно высокие потолки и огромных размеров проёмы и проходы, кажется, искажают пространство, и человек здесь просто теряется. На самом деле площадь производства сверхтяжёлых машин (ПСТМ) составляет 37,5 тысяч квадратных метра. Здесь 115 рабочих мест, общая численность работников – 128 человек. Да и технологического оборудования на ПТСМ тоже немало, 79 единиц, причём большинство оборудования сварочное (33 единицы). За подъём и транспортировку деталей по производству отвечают 24 разных приспособления, хотя одно из средств транспортировки отметим отдельно – это МАЗ с полуприцепом. Некоторые комплектующие БЕЛАЗов так велики, что перевозить их по цеху можно только таким способом.

Оборудование для этого производства (в том числе и испытательное) частично делали здесь же, на БЕЛАЗе, но лишь то, что слишком специфично (подвески, съёмники, подставки и некоторое вспомогательное оборудование). Основная доля – импортная, из России и Европы. В декабре 2015 года в ПСТМ ввели в эксплуатацию итальянский окрасочный комплекс IMEL spa. Его мощности хватает на всё производство, поэтому в этот цех привозят на покраску детали не только сверхтяжёлых самосвалов, но и других машин, сборка которых происходит на сборочных конвейерах в других цехах.

Из цеха сварных конструкций в ПСТМ поступают готовые сварные элементы рам, платформ, кабин и других конструкций, которые проходят крупноузловую сборку. Уже на стапеле раму сваривают окончательно (целиком её провезти по заводу просто невозможно). Затем на ней монтируют переднюю и заднюю подвески. После этого приходит время установки дизель-генератора. Кстати, двигатели, шкафы управления электромеханической трансмиссией (для сверхтяжёлых самосвалов), генераторы, электромоторы – всё это завод покупает у сторонних производителей, поэтому в сборку эти агрегаты приходят уже в собранном виде и после проверки на заводе-изготовителе.

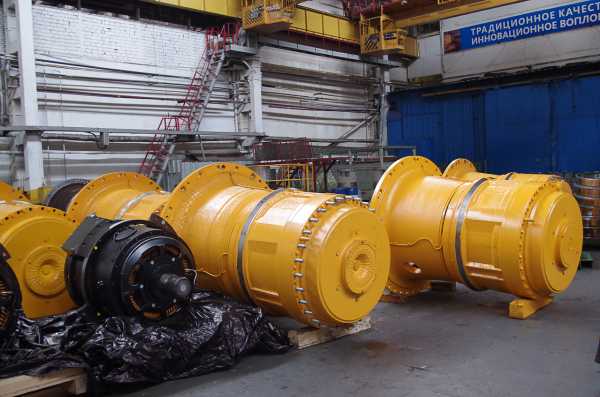

После установки мотора (а в случае с БЕЛАЗ-75710 – двух дизелей) рабочие принимаются за монтаж систем мотора – охлаждения и топливной. Затем приходит время установки гидравлической системы, которая обеспечивает работу тормозов, системы опрокидывания кузова и рулевого управления. Следующий этап – монтаж колёсных моторов. Потом приходит время оперения, кабины, воздушных фильтров. Теперь остаётся провести наладку оборудования и отправить уже готовый самосвал на обкатку. Для этого его ставят на колёса, устанавливают «прошивку» дизеля, производят компьютерную диагностику и регулировку систем автомобиля и отдают его в руки водителя-испытателя. Под его управлением БЕЛАЗ проезжает по полигону 25 километров. В ходе пробега проверяют все системы автомобиля в различных режимах работы, после чего самосвал уходит на ещё одну проверку – к контролёрам. Они выносят своё заключение (как правило – положительное), и новый БЕЛАЗ уходит на отгрузку.

К выбору поставщиков агрегатов подходят очень ответственно, поэтому случаев обнаружения брака по результатам испытаний крайне мало. Например, за последние пять лет претензий к дизелям было всего две и также два раза приходилось дорабатывать генераторы – не подходили по отверстиям крепления.

Дальше – сами

В случае с обычными грузовиками способов поставки, как правило, два: либо машину пригонят заказчику своим ходом, либо её заберёт с завода представитель заказчика. А вот как быть с БЕЛАЗом? Гнать его своим ходом из-под Минска куда-нибудь в Кемеровскую область – безумие чистой воды, в железнодорожный контейнер карьерный самосвал тоже не помещается. Поэтому выход один: разбирать и отправлять самосвал в разобранном виде: по железной дороге, а если потребитель далеко, то морем или большим самолетом. В случае с поездом-товарняком для этого требуются не менее 19 грузовых платформ. Такой «конструктор» приходит заказчику, дело которого – собрать самосвал заново. Для этого нужен хорошо обученный персонал и – что неудивительно – подъёмный кран.

Как меня заверил специалист предприятия, опытная бригада справится со сборкой БЕЛАЗа часов за 8–10. Думаю, что неопытная бригада может собирать самосвал вечно.

Помочь набраться опыта помогут тут же, на БЕЛАЗе. Здесь обучают и обслуживать самосвалы, и водить их. Для последнего требуется получить специальное удостоверение оператора самосвала, с которым, правда, дальше карьера не уедешь.

***

Остался ещё один вопрос, который не даёт покоя. А сколько стоит, например, БЕЛАЗ-75710? Как выяснилось, эта информация – коммерческая тайна. И если вдруг вы пожелаете приобрести этого динозавра себе в карьер, связывайтесь с дилером, только так вам назовут цену. В неофициальных источниках называется стартовая цена приблизительно от двух миллионов долларов США. Но если бы такая сумма не окупалась, то и заказчиков бы на белорусские карьерные самосвалы не было, а они есть. И это хорошо – заводчане искренне гордятся своей продукцией, и хотелось бы, чтобы эта гордость не проходила.

Благодарим российского дилера БЕЛАЗ «БелТрансЛогистик» (входит в группу компаний «Штарк») за помощь при подготовке материала.

www.kolesa.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
