Самосвал на газель с 402 моторм — бортжурнал ГАЗ Газель 2000 года на DRIVE2
Всем привет!
Неделю назад собрал на газель самосвал, точнее самосвальный кузов уже был, нужно было установить насос и все остальное.
На данной газельке кузов поднимал нш-10 в паре с стартером от зила. Но после 3-4 подъемов груза — 200 аккамулятор высасывало в ноль, а заряжаться он не успевал (со слов владельца авто). Увидев мой самосвал на уазике www.drive2.ru/r/uaz/419782/ договорились с ним о переделке.

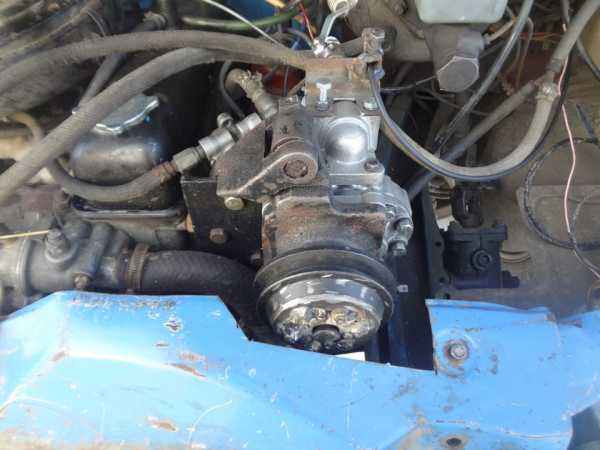

Мотор 402. На головку, на две боковых шпильки, повесил кронштейн крепление гура маз(краз)
только заменил на нем 2х ручековый шкив на шкив с одним ручьем. Насос новый нш32 гидросила. привод будет ремнем с коленвала.
Далее сварил тройник на выход с насоса. На одном конце установлен шаровый кран. кран закрыт — масло идет в гидрораспределитель, затем в бак. кран открыт — масло идет в бак, минуя распред. Тем самым, при откр. кране снимаю нагрузку с мотора и не нужно скидывать ремень. Привод крана тросиком жалюзи уаз бобик. Он с фиксатором.
кран открыт

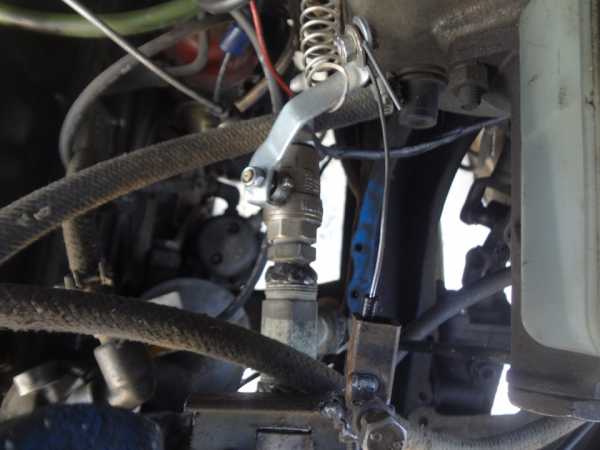

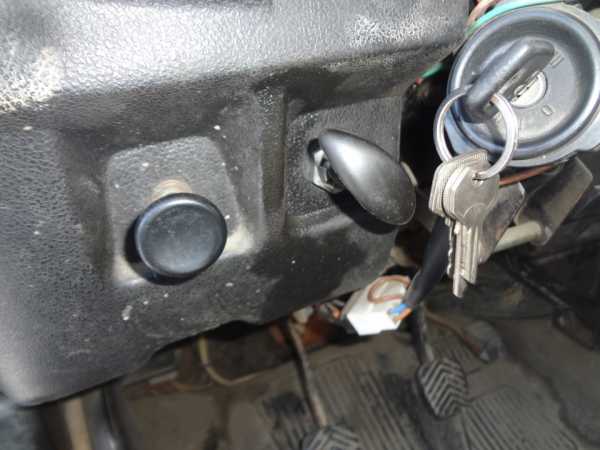

ручка тросика жалюзи. кран открыт
кран закрыт, масло идет через распределитель
кран закрыт, распределитель вкл

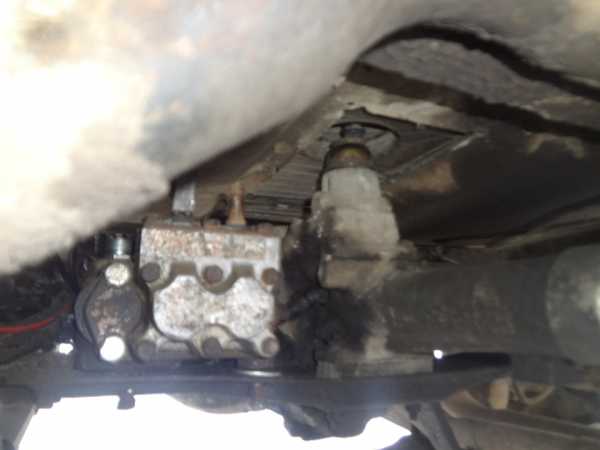

Распределитель использовал с т-16. Распределитель 2х секционный. Без фиксатора положения рычага. Распределитель установил слева на траверсу крепления кпп. Сделал прорезь в салоне и установил ручку из квадратной трубы 15*15. Разумеется все покрасится, установится наболдашник на ручку и пыльник.

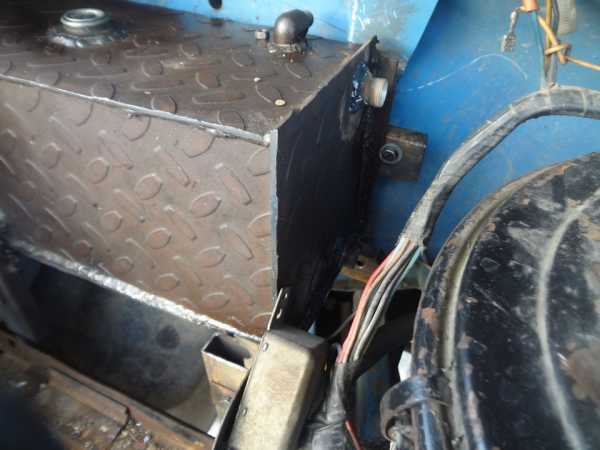

Бак самодельный, дел по месту. установил вместо аккума, а аккум убрал вниз. Другого места под бак не нашел, т.к. насос стоит высоко, а масло почему-то самотеком снизу вверх не бежит). Под бак и аккум сварил кронштейн из трубы 20*40, который закрепил на старое крепление планки аккума и лонжерон кабины.

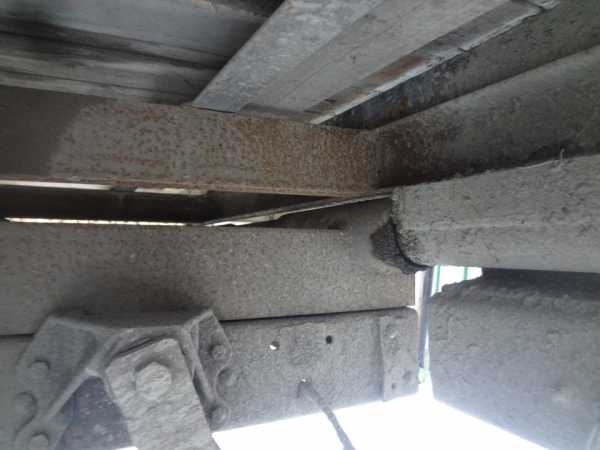

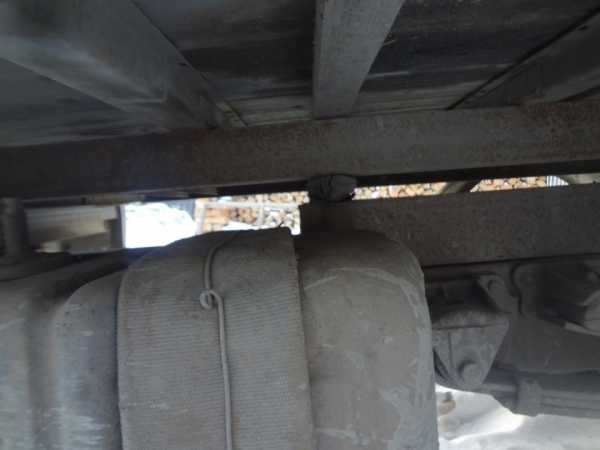

Ну и сам кузов. Надрамник и опора кузова из 100 швелера. Шарнир поворотный — туба в трубе. Цилиндр подъема 4 штовый с газона. Подробные фото добавлю чуть позже
В принципе все. Осталось повесить ремень и протянуть шланги. Ждемсъ, когда владелец авто получит зарплату. Когда все доделаю — отчет с меня с видео.
www.drive2.ru
сварочные работы по самосвалу — бортжурнал ГАЗ Газель самосвал 2006 года на DRIVE2
Подрамник сварили из жесткой профильной трубы 80*80мм, толщина стенки 4 мм.
гидроцилиндр Газ 53 4-х штоковый

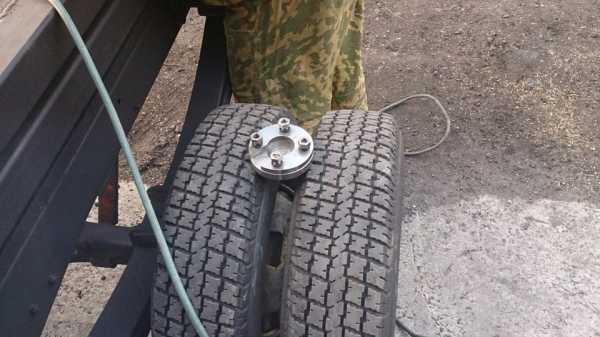

опоры гидроцилиндра
угол подъема получился достаточно крутой
приварили кузов

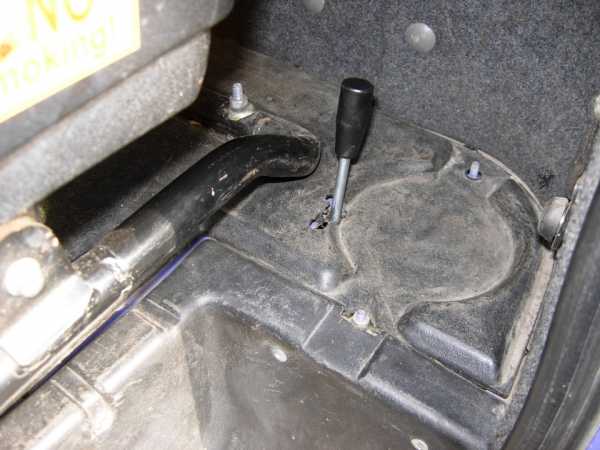

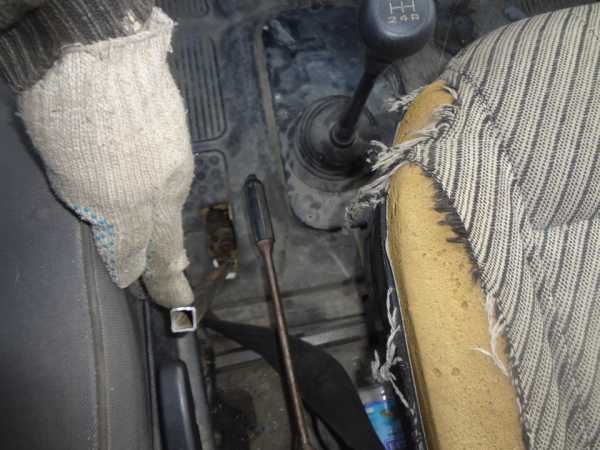

рычаг распределителя в салоне
