Самосвал ЗИЛ-130 — устройство и характеристики
Говорить о таком грузовике не приходится много, поскольку он знаком, наверное, всем, даже тем, кто видел грузовик только в компьютерных играх. Самосвал ЗИЛ-130 прожил почти полвека на отечественном рынке грузовых автомобилей и совсем недавно перестал выпускаться, хотя существует вероятность того, что выпуск возобновится, как это было после 1994 года с его модификациями.

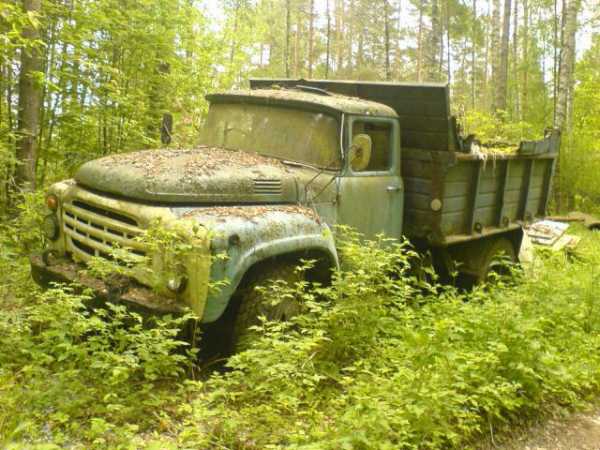

Внешний вид самосвала ЗИЛ-130Устройство самосвала ЗИЛ-130
За всю историю разработок производилось более 20 версий грузовика. Основная часть их комплектовалась 8-цилиндровыми двигателями с V-образным расположением элементов. 4-хтактный мотор по капотом грузовика выдаёт 150 л.с. на максимальных оборотах. Он запитан от карбюратора марки К-88АЕ. Стоит отметить, что экспортные модели используют не отечественные двигатели, а зарубежные марок Perkins, Valmet, Leyland разной мощности и конструкции.
Самосвал ЗИЛ-130 имеет колёсную формулу 4х2. Управляется она трансмиссией механического типа. Реализована она 5-ступенчатой коробкой передач. Сцепление однодисковое сухого типа. Задние колёса являются ведущими, а пара передних используется для управления. Рессорная подвеска дополняет ходовую часть. Передняя ось комплектуется гидравлическими амортизаторами, а задняя ось использует телескопические элементы.
Поскольку устройство используется как самосвал, ЗИЛ-130 комплектуется гидравлической системой для подъёма кузова. Бак для используемой жидкости имеет вместительность 17 л. При этом коробка отбора мощности позволяет получить до 4,5 л.с. Грузоподъёмность прототипа была всего 5 тонн, однако, в процессе модернизации этот показатель увеличился до 6 тонн.
В рулевом управлении грузовиком применяется гидроусилитель.

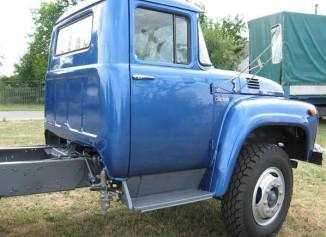

Кабина грузовика достаточно просторная и рассчитана на водителя и двух пассажиров. Он имеет комфортные сидения, систему отопления и в старых версиях предусматривались люки для проветривания, которые со временем были убраны из конструкции.
Самосвал ЗИЛ-130 в работеРасход топлива самосвала ЗИЛ-130
Топливный бак на 175 литров обеспечивает длительную бесперебойную работу устройства без дозаправок. Заправляется он бензином марки А-75. Расход топлива очень высок и может превышать 30 л на 100 км, что в современных условиях требует переоборудования техники газовым оборудованием или более экономичным дизельным двигателем.
Технические характеристики самосвала ЗИЛ-130
- длина — 6675 мм;
- колея передних колес — 1800 мм;
- колея задних колес — 1790 мм;
- высота по крыше кабины — 2400 мм;
- высота по бортам грузовой платформы — 2050 мм;
- колесная база — 3800 мм;
- угол преодолеваемого наклона — 38 градусов;
- диаметр разворота — 14 м;
- снаряженная масса — 5100 кг;
- грузоподъемность — 9000 кг;
- полная масса — 14 100 кг;
- распределение на переднюю ось — 4200 кг;
- распределение на заднюю ось — 9900 кг.
Видео о самосвале ЗИЛ-130
tpscom.ru
Обслуживание и эксплуатация автомобиля ЗИЛ-130
Автомобиль ЗИЛ-130 с базой 3800 мм предназначен для перевозки грузов по любым автомобильным дорогам в составе автопоезда, общая масса (вес) прицепа не должна превышать 8000 кг. Грузоподъемность автомобиля на всех автомобильных дорогах бывшего СССР (нынешнего СНГ) 5000 кг.
a |
б |

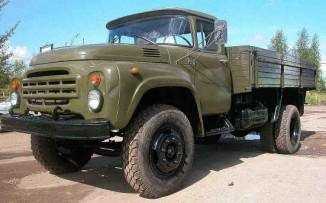

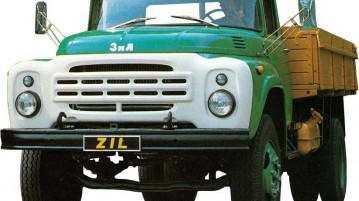

Рис. 1. Автомобили:
а — ЗИЛ-130; б — седельный тягач ЗИЛ-130В1 с полуприцепом.
На базе автомобиля ЗИЛ-130 завод выпускает следующие модификации:
седельный тягач ЗИЛ-130В 1 (база 3300 мм) для буксировки различных полуприцепов с грузом общей массой, включая массу полуприцепа, 12 400 кг по дорогам с твердым покрытием
Рис. 2. Автомобиль ЗИЛ-130Г (с увеличенной базой)
Рис. 3. Автомобиль-самосвал ЗИЛ-ММЗ-555 (шасси
автомобиля ЗИЛ-130Д1)
Рис. 4. Автомобиль-самосвал ЗИЛ-ММЗ-554 (шасси автомобиля ЗИЛ-130Б2)
Автомобиль ЗИЛ-130Г (рис, 2) с базой 4500 мм для перевозки различных длинномерных грузов и грузов малой плотностью и для буксировки прицепов обще массой 8000 кг; грузоподъемность автомобиля на всех автомобильных дорогах СССР 5000 кг;шасси ЗИЛ- 130Д1, предназначенное для оборудования самосвала ЗИЛ-ММЗ-555 (рис. 3), служащего для перевозки строительных и промышленных грузов (база 3300 мм). Грузоподъемность самосвала 4500 кг; шасси ЗИЛ-130Б2 с пневматическим выводом на прицеп и тягово-сцепным устройством, предназначенное для оборудования сельскохозяйственного самосвала-тягача.
Разработка перспективного автомобиля ЗИС-125 (будущий ЗИЛ-130) началась на Заводе им. Сталина (ЗИС) еще в 1953 году. Первые опытные образцы были созданы в 1957. В сентября 1962 года было начато серийное, с 1964 — массовое производство. Один из наиболее массовых советских грузовых автомобилей. Всего на ЗИЛ было выпущено 3 380 000 автомобилей до 1994. C 1992 производился на Уральском автомоторном заводе (УАМЗ). В 2004 после переименования предприятия в Автомобили и моторы Урала (АМУР) получил отраслевой индекс АМУР-53131.
Впервые в советской автомобильной промышленности были внедрены гидроусилитель руля, синхронизированная коробка передач, новая конструкция шарниров карданной передачи, трёхместная кабина, обмыв ветрового стекла, предпусковой подогреватель двигателя и другие новшества.
Машина получила дефорсированный под 72-й бензин двигатель от легковых правительственных ЗИЛ-111, V-образный, 8-цилиндровый. Карбюратор, в изначальном варианте для надежности состоявший из, фактически, 2 карбюраторов в общем корпусе, был значительно упрощён.
Немного Истории
Первые 5 предсерийных «ЗИЛов-130» были изготовлены в 1962 году. Для опытной эксплуатации их передали на Ярославский шинный завод. «Почти серийные» автомобили начали сходить с конвейера в 1963 году, но массовый выпуск начался только 1 октября 1964 года, когда полностью завершилась генеральная реконструкция завода.
Автомобили первых серийных партий поступили в автотранспортные предприятия Москвы, Тулы, Ялты, Ярославля и Душанбе. Почти всех поражало необычно красивое для грузовиков того времени внешнее оформление: панорамные ветровые стекла, капот аллигаторного типа, обтекаемые крылья с плавными обводами и выразительная светло-серая или белая решетка радиатора.
«Излечившись» от основных «детских болезней», среди которых значились частые отказы электрооборудования, слабые шарниры карданного вала и др., «ЗИЛ-130» получил государственный знак качества и набрал неплохой экспортный потенциал. Его продавали более чем в сорок стран мира, «третьего мира», конечно. По желанию заказчика машину оснащали экономичным английским дизелем Perkins, развивавшим 140 л.с.
Время шло, и машина, сколь бы удачной она ни была, нуждалась в модернизации. В 1972 году в ее конструкцию внесли ряд изменений, которые позволили увеличить грузоподъемность с 5 до 6 т. Позже в соответствии с требованиями стандарта по расположению наружных светотехнических приборов была изменена облицовка радиатора. После такого обновления машина в 1976 году получила обозначение «ЗИЛ-130-76».
В 1974 году на главном конвейере был собран миллионный ЗИЛ-130.
По лицензии грузовики ЗиЛ-130 выпускались в КНР.
Погрузочная высота кузова автомобиля (бортовой или фургон) составляла 1300—1400 мм, что идентично расположению уровня пола железнодорожного вагона, это позволяет производить перевалку грузов без использования погрузочных рамп на складах.
Существовала катастрофическая нехватка рабочих на сборке автомобилей. Линия сборки двигателей V8 была полностью автоматизирована. Сборку автомобилей на конвейере ЗиЛа осуществляли военные срочной службы, кроме того была распространена практика, когда сотрудники тех автотранспортных предприятий, куда должны были поступить автомобили, выезжали в командировку на завод и в течение нескольких недель работали на конвейере автозавода, фактически сами собирая свои автомобили.
Решением аттестационной комиссии в 1973 году автомобилю «ЗИЛ-130» был присвоен Государственный Знак Качества СССР. Впрочем, автомобили ранних годов выпуска получали благожелательные отзывы предприятий-потребителей и действительно изготавливались достаточно качественно.
О происхождении Зил-130 существует популярная легенда, будто бы чертежи автомобиля были получены СССР в порядке репарации с побежденной во Второй Мировой войне Японии.
Модификации ЗиЛ-130:
Во время производства были проведены 2 значительные модернизации семейства ЗИЛ-130 в 1966 и 1977 годах. После второй в частности изменилась решётка радиатора.
- ЗиЛ-130 Прототип 1958
- ЗиЛ-130 Прототип 1962
- ЗиЛ-130-66 — модификация 1966 года.
- ЗиЛ-130-76 — модификация 1976 года.
- ЗиЛ-130-80 — модификация 1980 года.
- ЗиЛ-130-80ГУ
- ЗиЛ-130 А
- ЗиЛ-130 АН
- ЗиЛ-130 АНШ
- ЗиЛ-130 Б
- ЗиЛ-130 Б2
- ЗиЛ-130 Б2Ш
- ЗиЛ-130 Б2-76
- ЗиЛ-130 В
- ЗиЛ-130 В1 (1962—1994) — тягач
- ЗиЛ-130 В1-76
- ЗиЛ-130 Г — с удлинённой базой (4500 мм)
- ЗиЛ-130 Г1
- ЗиЛ-130 Г1-76
- ЗиЛ-130 ГУ — с особо удлинённой базой (5000 мм), производились отдельные партии с 1977 года.
- ЗиЛ-130 ГУ-76
- ЗиЛ-130 Д
- ЗиЛ-130 Д1
- ЗиЛ-130 Д1Ш
- ЗиЛ-130 Д2
- ЗиЛ-130 Е
- ЗиЛ-130 К
- ЗиЛ-130 КШ
- ЗиЛ-130 Н
- ЗиЛ-130 С — северный вариант
- ЗиЛ-130 С-76
- ЗиЛ-130 Ш
- ЗиЛ-ММЗ 130С
- ЗиЛ-ММЗ 130П
- ЗиЛ-138 А — газобаллоный вариант тягача.
С 1986 года в соответствии с ОСТ 37.001-269-83 автомобили семейства ЗИЛ-130 получили новые индексы: ЗИЛ-431410 (ЗИЛ-130), ЗИЛ-431510 (ЗИЛ-130Г), ЗИЛ-441510 (ЗИЛ-130В1), ЗИЛ-431810 (ЗИЛ-138), ЗИЛ-431610 (ЗИЛ-138А) и т. д.
interdalnoboy.com
Самосвал ЗИЛ-130: основные характеристики — Легкое дело
ЗИЛ-130: функциональный самосвал для выполнения большого спектра работ
ЗИЛ-130 — распространенный грузовой автомобиль советского времени изготовления. Это высокофункциональная, быстрая и достаточно комфортная разработка для своего временного периода. На данный момент ею пользуются для строительных и сельскохозяйственных целей, однако она уже не является лидером. Прочитайте рейтинг топ 5 самых больших карьерных самосвалов в мире .
Чтобы оценить все преимущества транспортного средства, необходимо разобраться в особенностях его конструкции и убедиться в адаптивности к узконаправленным задачам. Данный грузовой автомобиль обладает высокой степень маневренности, так как масса дизельного самосвала ЗИЛ-130 составляет около 10 тонн, также как и у Камаз 55111.
О производителе
ЗИЛ — Завод имени Лихачева. Специализируется на производстве автомобилей легкового и грузового класса. а также автобусов с небольшой вместимостью. Компания со дня своего основания до 2009 года выпустила 7870089 грузовых автомобилей, 39536 автобусов, 12148 легковых автомобилей.
Более продуктивен завод КАМАЗ, его модели Камаз 6520 планируется выпускать по 100тыс. ежегодно.
На данный момент объем производства значительно снижен, а приоритетной деятельностью компании стала продажа объектов в сфере теплоэнергии и электроэнергии.
Технические характеристики
ЗИЛ-130 является широкопрофильным грузовиком, имеющим большое количество разновидностей. Конфигурация марки транспортного средства влияет на предназначение для конкретных областей применения. ЗИЛ-ММЗ-555 обладает более коротким устройством, чем остальные модели, что необходимо для увеличения маневренности конструкции. Сравните с техническими характеристиками другого самосвала — Tatra t815 .
Модели самосвала на фото.
Из недостатков в первую очередь выделяется возможность проведения выгрузки только с позиции назад. Чтобы осуществлять правильное взаимодействие с прицепом, необходимо воспользоваться автомобилем в конфигурации ЗИЛ-130Д1.
Устройство ЗИЛ-ММЗ-554 предусматривает возможность его использования при осуществлении работ в рамках сельского хозяйствования. Конструкция обладает рамой стандартного типа. однако может осуществлять выгрузку на одну из 3 сторон.
Чтобы гарантировать правильное функционирование прицепа самосвального типа, необходимо применить машину ЗИЛ-130Б2, так как шасси данной конструкции обладают нужными для этого устройствами. Эти модели отличаются тем, что с помощью работников компании через короткие временные периоды усовершенствовались, модернизировались с помощью добавления новых функций и усиления возможностей.
Популярные поломки ЗИЛ-130 обусловливаются особенностями его конструкции. Возможны такие нарушения:
- Истирание поршневых колец, что происходит при долгом сроке эксплуатации транспортного средства.
- Износ уплотнителей коленвала.
- Замусоривание специальной трубки для забора масла.
- Деструкция головок шатунов. местом расположения которых является нижняя панель.
Модели грузовиковРазличные модификации
Есть большое количество модификаций, каждая из которых выказывает наилучшие качества конкретной модели и подчеркивает ее достоинства:
- 130А. Необходим для того, чтобы заменять все функциональные возможности бортового тягача. Вес прибора в комплекте с прицепом составляет 8 т.
- 130Г. Грузовик бортового типа обладает длинной базой и оснащен специальной платформой.
- 130В. Относится к седельной системе, предназначен для осуществления функций, адаптированных для тягача. Данная модель имеет колесную базу укороченной формы.
- 130ВТ. Здесь выделяется главное преимущество, заключающееся в заднем мосте с усиленной конструкцией.
- 130Б. Данный грузовик оформлен в виде самосвала, так как предназначен для осуществления работ в сельскохозяйственной деятельности.
Варианты, отличающиеся усиленным мостом сзади, показали, что общий вес конструкции сильно повышается без возможности к снижению, что нередко становилось причиной спада общей производительности данных моделей.
Данное усовершенствование имеет множество преимуществ, среди которых улучшение тягово-динамических характеристик. Упрощенные варианты конструкций выпускаются в комплекте с односкоростным мостом.
Их основные технические характеристики подбробно описаны в другой нашей статье.
Отдельная статья посвящена экскакаваторам-погрузчикам Вольво.
Плюсы и минусы
- Автомобиль работает за рекордно низкую стоимость (сравните с китайским самосвалом Шакман ), так как доступен наиболее дешевый бензин, который расходуется в экономичном режиме.
- Перевозка грузов осуществляется в соответствие с правилами как по обычным дорогам, так и по местности с плохим качеством покрытия.
- Радиус разворота составляет 7 м. что позволяет осуществлять комфортное передвижение там, где аналогичная техника проехать не имеет возможности.
- Некоторые модификации обладают режимами удобной работы с грузом, что позволяет загружать и выгружать его с любого ракурса и практически на любые места.
- Скорость машин в большинстве случаев ограничивается стандартными показателями, что на данный момент неприемлемо в условиях выполнения работ по доставке.
- Грузоподъемность грузовых автомобилей не является рекордной.
- Есть узконаправленные модели. использование которых ограничивает владельца во многих ситуациях, что часто провоцирует появление необходимости в приобретении новых машин.
Эргономика
Практически полный комплект модификаций ЗИЛ-130 оснащен двигателем, состоящим из 8 цилиндров (например у газон некст — 4 цилиндра). Они расположены в стандартной последовательности, образовывая букву V. Мотор работает по принципу жидкостного охлаждения. Некоторые разновидности грузовых автомобилей, которые выпускались для экспорта за рубеж, были оснащены двигателями, выпускающимися в других странах.
Иногда в конструкцию машин устанавливался предпусковый обогреватель. Это необходимо в тех случаях, когда машина разработана для применения при низких температурах, то есть в жестких климатических условиях.
Гидравлика
Устройство поднятия и перемещения кузова вниз сконструировано из бака по объему 17 л. насоса, работающего по механическому принципу, который функционирует от коробки, предназначенной для набора мощности, до специального гидроцилиндра, служащего для поднятия кузова.
Специальная коробка отбора обладает приводом, простирающимся от более дальней части КПП. Она необходима для набора значения передачи с максимальными 4,5 л. с.
Трансмиссия
ЗИЛ-130 обладает приводом на дальнюю ось. Сцепление разработано по сухому принципу, имеет 1 диск. КПП обладает 5 ступенями, работает по механическому принципу, также характеризуется 2 синхронизаторами. Шестерни передач отличаются постоянным зацеплением. Исключение составляют 1 и 5 модули.
Когда данный автомобиль только вышел с конвеера, особенности конструкции КПП казались многим новаторскими. В последствии данное устройство претерпело множество работ по усовершенствованию, при этом особенным переменам подвергся ведомый вал.
Внешняя шейка этого прибора отмечена специальным подшипником. Многие узлы также подверглись значимым изменениям. которые необходимы для усовершенствования модели.
Карданный вал в конструкции служит для оптимальной передачи крутящего момента, расположенного на обратной стороне моста, что осуществляется в рамках системы КПП. Модель, разработанная по первоначальному плану и предназначенная для сельского хозяйств, а также ее удлиненный вариант применяют 2 вала, работающие с опорой промежуточного типа. Она плотно прикрепляется к раме.
Существует укороченный вариант данной конструкции, где действует 1 вал, для поддержания которого необходима опора промежуточного типа.
Тормозная система
Во внутренней конструкции ЗИЛ-130 применяются тормоза барабанного типа. Они расположены на каждом колесе. Работают посредством функционирования пневматической системы.
Основной запас воздуха содержится в отдельном баллоне под давлением, которое нагнетается при участии компрессора. Он работает с помощью ременной передачи.
Данный компрессор сконструирован из 2 цилиндров, которые при совместной работе обеспечивают производительность равную 2000 об/мин – 220 л/мин. Есть стояночный тормоз, который необходим для блокировки карданного вала.
Двигатель
В первой версии модели был вмонтирован двигатель карбюраторного типа, однако он был введен в эксплуатацию только в экспериментальных целях. В системе было заложено 6 цилиндров, которые на схеме обозначались символом, похожим на букву «V».
Более поздние этапы разработок обозначились использованием 8 цилиндров. что позволило повысить мощность двигателя до 150 л. с. Транспортное средство может развивать максимальную скорость до 90 км/ч. Этот мотор отличается местонахождением клапанов, так как все они располагаются сверху.
Максимальный уровень сжатия составляет 6,5, при этом в минуту осуществляется до 3000 оборотов. Это наиболее высокие показатели.
Карбюратор К-88 состоит из 2 камер. Он помещен в верхний отсек, отличается падающим потоком. В системе важное значение придается ускоряющему насосу, который осуществляет работу по механическому принципу. В его конструкции присутствует центробежный регулятор, который уравнивает численность оборотов коленвала до оптимального уровня.
Мотор смазывается с применением давления с помощью разбрызгивания необходимой жидкости. В эту систему вмонтировано фильтрационное устройство. В предыдущих модификациях оно представляло собой композицию из тонких стальных пластин. Чтобы выполнить наиболее качественную очистку, применялась специальная реактивная центрифуга.
Поддержка работы двигателя осуществляется за счет топливного насоса. Он обладает 2 впускными и 1 выпускным клапанами. Для функционирования системы подбирается бензин марки А-76.
Обдув картера осуществляется по закрытому принципу. Фильтр ВМ-16 необходим для очистки воздуха в 2 этапа.
Заключение
ЗИЛ-130 не является новейшей разработкой, однако до сих пор применяется как в строительстве, так и в целях доставки грузов общего назначения. Нередко используется в сельской хозяйстве. так как комфортабельность эксплуатации и невысокая цена для некоторых водителей является решающими качествами.
Чтобы убедиться в полезности транспортного средства, следует применять его для несрочных задач, делая скидку на дату изготовления.
Владельцу грузовой техники будет интересно узнать о о том, что делать, если нужен грузовой эвакуатор .
http://machinspec.ru
legkoe-delo.ru
Самосвалы ЗИЛ 130: автомобили с богатой историей
Самосвалы ЗИЛ 130 являются настоящими ветеранами отечественного автомобилестроения. Эти машины сходили с конвейера почти полвека в период с 1962 по 2010 год. Первоначально местом сборки данных грузовиков была Москва, но на заре 1990-х они стали производится в Новоуральске. Об этих уникальных автомашинах и пойдет речь в этой статье.
Историческая справка
Самосвалы ЗИЛ 130 начали разрабатываться в уже далёком от нас 1953 году. Эти машины стали модернизированным вариантом модели 125. Тестовые проверки грузовиков были проведены в 1959 году, а уже через три года первые машины начали продаваться. В 1963 году советская автомобильная разработка была удостоена золотой награды на международной выставке в Лейпциге. Серийное производство ЗИЛа началось уже в 1964 году и в скором времени он начал массово раскупаться по всей стране.
Назначение
Самосвалы ЗИЛ 130 имели широкий спектр своего применения. Эти грузовики использовались на строительных площадках, в сельском хозяйстве, помогали коммунальным предприятиям осуществлять их деятельность, были задействованы в коммерческих целях и даже находились на службе у военных. При этом основной задачей этих автомобилей была транспортировка тяжелых грузов. В наше время машины данной серии состоят в рядах МЧС России и Украины.
Параметры
Техническая характеристика ЗИЛ 130 (самосвал) такова:
- Высота – 2400 мм.
- Длина – 6675 мм.
- Ширина – 2500 мм.
- Клиренс – 275 мм.
- Минимально возможный радиус поворота – 8900 мм.
- Предельная скорость езды – 90 км/ч.
- Расход топлива при полной загрузке – 37 литров на 100 км пути.
- Емкость топливного бака – 175 литров.
- Грузоподъемность – 6 тонн.
При скорости передвижения 60 км/ч автомобилю потребуется 28 метров тормозного пути.
Силовая установка
Самосвалы ЗИЛ 130 первоначально имели шестицилиндровые моторы мощностью 135 лошадиных сил и объем 5,2 литра. Но практика показала, что этих показателей автомобилям не хватало, и потому двигатель претерпел модернизацию. Обновленный вариант получил уже мощность 150 лошадиных сил. Также был встроен насос механического типа, который обеспечивал ускорение и смазку узлов трения. Сам же мотор работал на низкокачественном бензине А-76.
В наши дни ЗИЛ 130 оборудован четырехтактным восьмицилиндровым мотором с карбюратором. Технические характеристики такого двигателя следующие:
- Объем – 6 литров.
- Мощность – 150 л.с.
- Предельный крутящий момент – 401 Нм.
- Показатель степени сжатия – 6,5.
За всю историю грузовика претерпел некоторые изменения и кузов. ЗИЛ 130 самосвал два раза был модернизирован, в результате чего были изменены кабина и решетка радиатора. В остальном же никаких крупных работ с машиной по реконструкции не происходило.
Общее описание устройства
ЗИЛ 130 в целом довольно прост по своему устройству. На передней подвеске расположились две полуэллиптических рессоры, а на задней – по паре основных и дополнительных рессор.
Трансмиссия у грузовика механическая. КПП имеет пять скоростей. Крутящий момент от коробки на задний мост передается при помощи кардана.
Тормозная система машины изначально функционировала благодаря наличию пневматической системы. Воздушный резерв обеспечивался наличием специализированного резервуара. Стояночный тормоз имел барабан для блокировки карданного вала.
Кабина автомобиля имела обтекаемую форму с капотом аллигаторного типа. Количество мест в ней равнялось трем. При этом кресло водителя можно было регулировать как по вертикали, так и по горизонтали. Изменялся и угол наклона спинки.
Из нововведений того времени стоит отметить наличие гидроусилителя руля, который позволял успешно управлять машиной даже при разрыве колеса во время езды.
Полувековая история грузовика показывает, что он оказался весьма неприхотливым и простым в эксплуатации, благодаря чему его и сегодня можно встретить на улицах.
