Приветствую Господа!

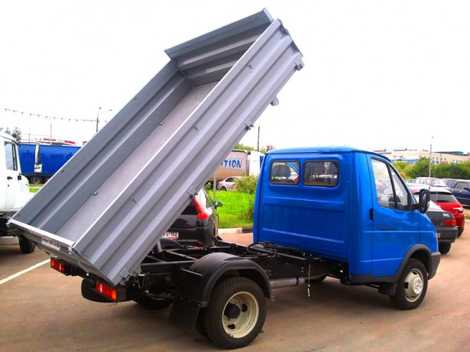

Давненько хотел я поделится опытом постройки самосвала из газели.
Да вот как то не получалось. На днях, приехала Газель на ТО, на этой газели, около двух лет назад, я делал самосвальный кузов.
Два года эксплуатации доказали работоспособность конструкции, тем более что водитель использует самосвальную установку не по праздникам, а практически каждый день.
Проверка конструкции выявила следующие проблемы
1 за два года, подшипники валов высохли и подзабились грязью, и стали подклинивать и жечь ремни.
Почистил, смазал.
2 потребовалась замена втягивающего реле стартера.
Заменил.

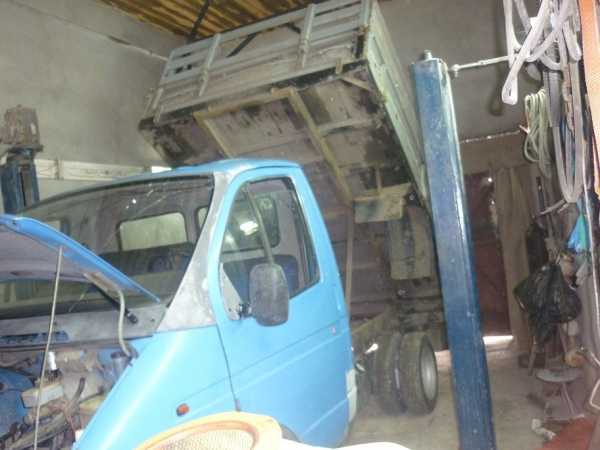

Ну вот, по случаю переборки конструкции, я сразу сделал фото.
Заранее извиняюсь за непрезентабельный внешний вид конструкции
Поймите — это была моя первая работа, такого плана. И так как я имел еще недостаточно опыта, главное внимание уделялось надежности.
Короче, я тогда еще не знал как сделать, чтобы и надежно и красиво.
Итак. Установки есть двух типов
1 зависимые — От общей масляной системы ГУРа.
2 независимые — от независимого привода (стартер, итд итп)
На этой машине построена независимая система, так как автомобиль изначально не имеет ГУРа, и я не стал усложнять конструкцию.
Материал
1 швеллер десятка Покупали на базе по продаже металла.
2 цилиндр двухконтурный, от тракторной телеги.

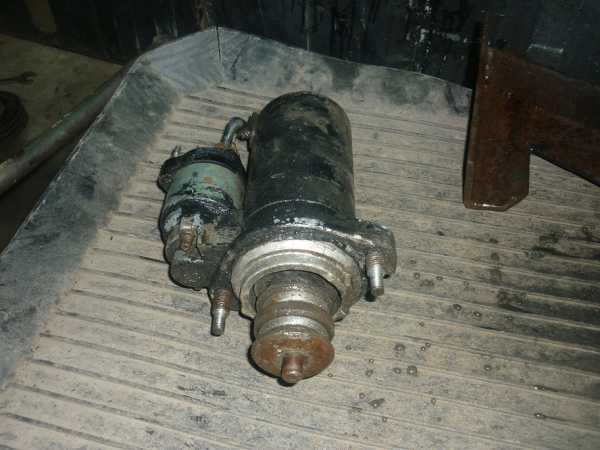

3 Стартер от газона, уже не помню от какой модели.
4 Концевики стоп сигнала, от автомобиля Ваз, Два концевика.
5 Реле стартера Ваз. Одна штука.
6 Насос НШ-10. Одна штука .
7 Втулка шлицевая. Одна штука.
8 Кран шаровый. Д-15. Одна штука.
9 Шкив помпы от Уаз. Две штуки .
10 Ремень генератора Матиз. Две штуки. .
11 Ступичный подшипник Ваз 21-09 одна штука.
12 Бензобак стартера трактора Т-150
Ну и другая разная мелочевка. Куски железа, куски уголков разные, клапанные пружины ваз, болты, гайки разные.
Чертежи и размеры выкладывать не буду — так как это не имеет смысла.
Все что у меня сделано и использовано, можно изменять, менять на аналогичное, итд итп.
Имеет смысл лишь ваша голова, ваши руки, и понимание того что вы хочете сделать, как это должно работать, какие правила и принципы надо соблюдать.
Вот о правилах и принципах я напишу подробнее
1 если вы не хотите использовать громоздкий цилиндр от самосвального зила, газона
Я сразу отказался от его использования, (слишком громоздкий, сложный, дорогой, мощьность избыточна, компоновать неудобно)
Вообщем если вы будете использовать цилиндр, как у меня. Передаточное отношение Стартер — Насос
должно быт не менее Один к четырем. То-есть окружность шкива стартера, должна быть в четыре раза меньше, окружности шкива насоса.

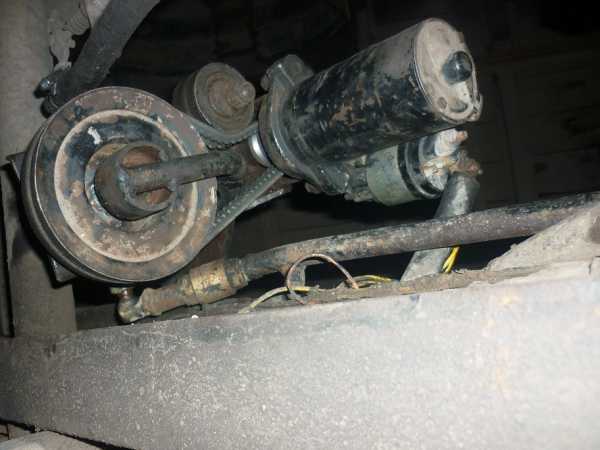

2 Для привода я использовал ремни, и экцентриковый натяжитель. я считаю эту конструкцию, более простой и надежной, чем цепная.

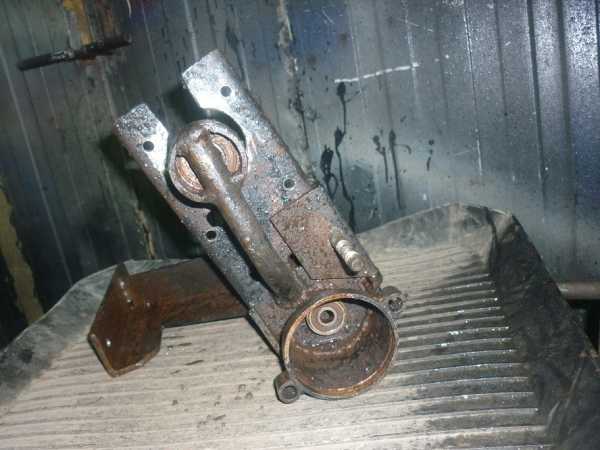

3 Насос НШ не имеет подшипника, и не предназначен для использования в цепных и ременных конструкциях, с боковым упором. А значит, в конструкции обязательно нужно продумывать и реализовывать упорные подшипниковые узлы. Это относится и к стартеру.
Многие самоделкины, игнорируют эту особенность, крепят звездочку прямо на вал насоса, и делают цепную передачу. Типа — а нехай и так пойдет, у других же работает.
Возможно «для себя» при использовании самосвала раз месяц, такое прокатывает.
Однако если вы хотите сделать качественно и надолго, нужно делать подшипники.
Признаю, что сдесь, я сделал неплохо, но не очень то и хорошо.
А пример хорошего, почти доведенного до ума, подшипникового узла, можете посмотреть в моем альбоме
— Гур на буханку.
3 Обязательно нужно использовать концевики отключения стартера. Один ставится на ограничение подъема кузова.
Второй ставится на фиксатор опущенного кузова. И отключает стартер в закрытом состоянии.
4 Сразу делайте тавотницы в задних шкворнях -креплениях кузова. я не сделал, сейчас неудобно смазывать.
5 Провод массы для стартера установки, нужно сделать отдельный — свой. И чтобы он шел от АКБ.

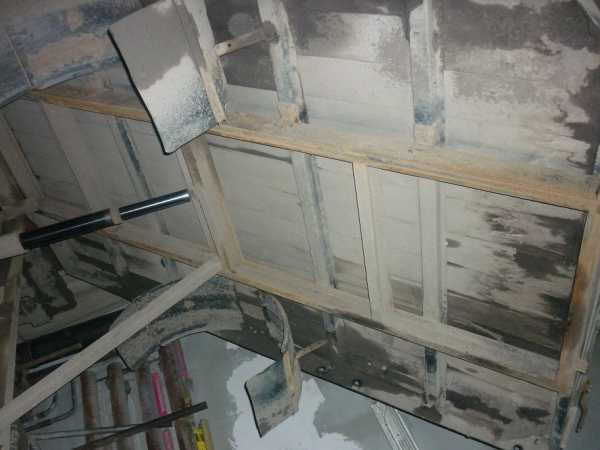

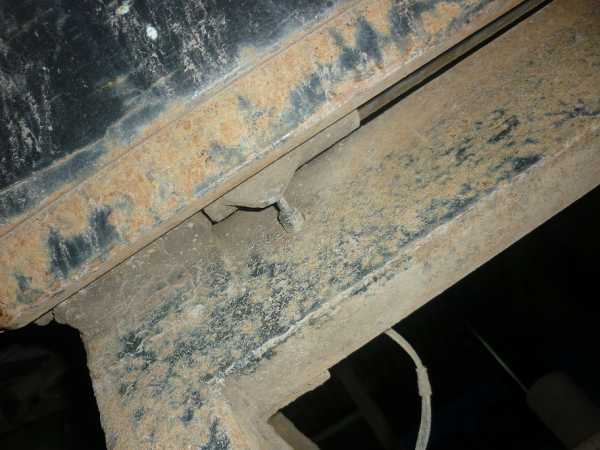

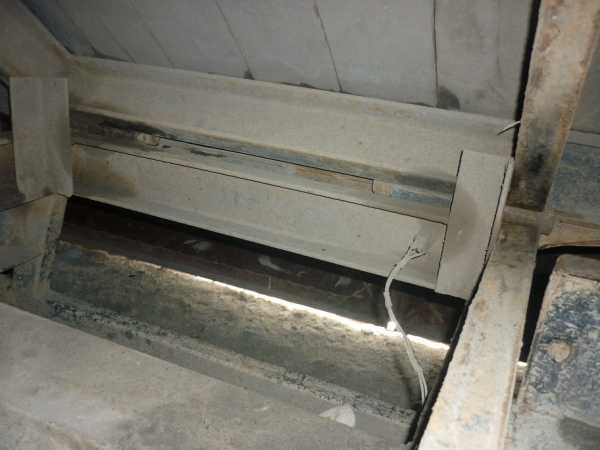

6 Резиновые прокладки между каркасом на кузове и каркасом на раме, как показало время, НЕ НУЖНЫ.
Железо на железе лежит отлично. Если конечно хорошо и прочно сварено.
А вот направляющие из уголков, не менее 75-100, можно и более. НУЖНЫ ОБЯЗАТЕЛЬНО.
7 По возможности продумайте обратный клапан, ограничивающий поток масла из цилиндра, либо
поставте в штуцер цилиндра шайбу, ограничивающую своим диаметром поток масла.
Это нужно для того, чтобы при любом разрыве (шланга, трубки, крана. итд итп) Кузов не падал,
а медленно опускался. Возможно это спасет вам, или кому то жизнь.
Ну что еще
Кнопку включения я сделал в салоне. На фото она зеленая.
Масло можно залить наверное любое. Я залил гидравлическое.
(С уважением)
www.drive2.ru
Самосвалы ГАЗель. Полноприводный ГАЗ-САЗ-35121 — DRIVE2
Апрель 2014 года. Три самосвала на различных шасси ГАЗель подготовлены для отправки куда-то на экспорт. Куда не спрашивайте, сам не знаю. Да и не к чему это нам. Поставили задачу сделать в экспортном исполнении, мы и сделали.
Самосвалы с трехсторонней разгрузкой были трех моделей: ГАЗ-САЗ-35121, ГАЗ-САЗ-35125 и ГАЗ-САЗ-35128 в комплектации «Премиум».
«Премиум» это итальянская гидравлика, шаровые опоры опрокидывания платформы (тоже итальянские), борта из алюминиевой бортовой доски, пол платформы из 18-и миллиметровой ламинированной фанеры, передний надставной борт с просечной панелью.
Полный размер
Это малая часть работников САЗа, принимавших участие в изготовлении этих машин.
Полный размер

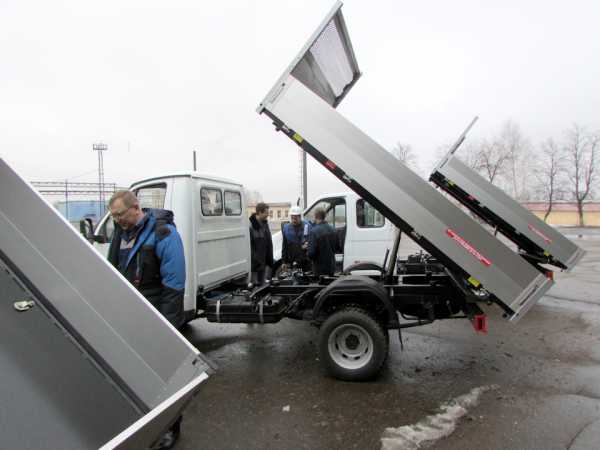

Приемка самосвалов. Заглядывали в каждую дырку…
Полный размер

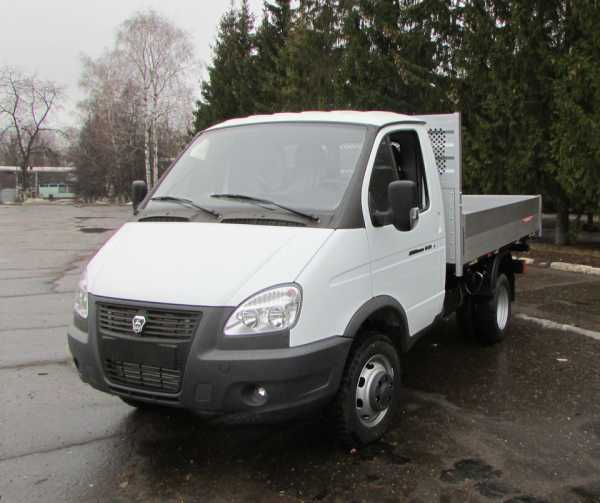

Это полноприводный ГАЗ-САЗ-35121 образца 2014 года. Сделан на шасси ГАЗ-33027.
Полный размер
Он же, но с другого боку. На заднем плане ГАЗ-САЗ-35125
Полный размер

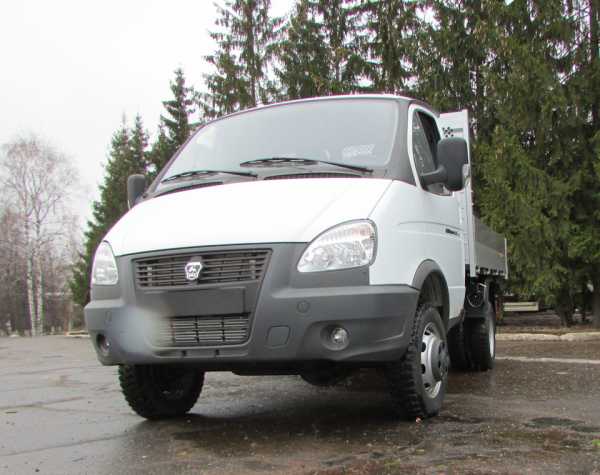

Симаптишная мордашка…
Полный размер
Полный размер
Хорошо виден передний мост и зубастая резина…
Полный размер

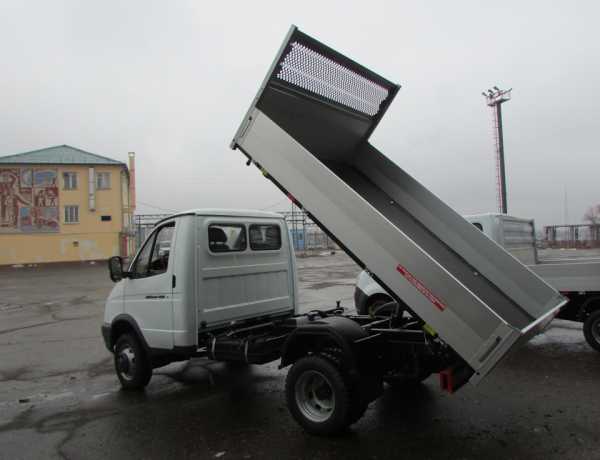

Вот так он выглядит при опрокидывании платформы назад. Надставной просечной борт значительно повышает обзорность.
Полный размер
Полноприводная ГАЗель выглядит подрыгнувшей по сравнению с обычной…
Полный размер
Настил пола платформы изготовлен из ламинированной влагостойкой фанеры толщиной 18 мм. В платформе имеются четыре найтовочные узла для крепления тарированных грузов. Алюминиевая бортовая доска снижает вес платформы (ненамного правда) и повышает коррозионную стойкость.
Полный размер
Раздаточная коробка, карданы на ШРУСах…
Полный размер

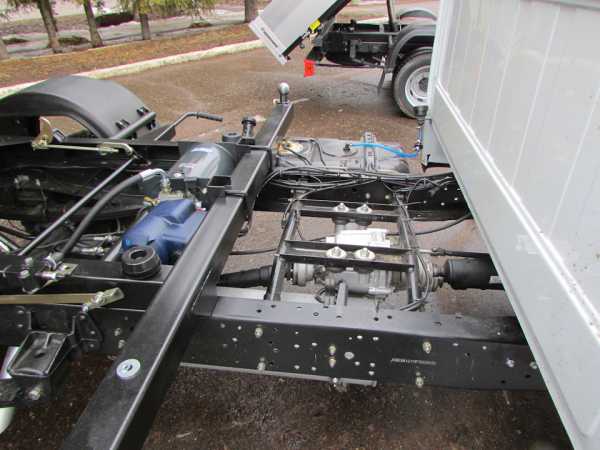

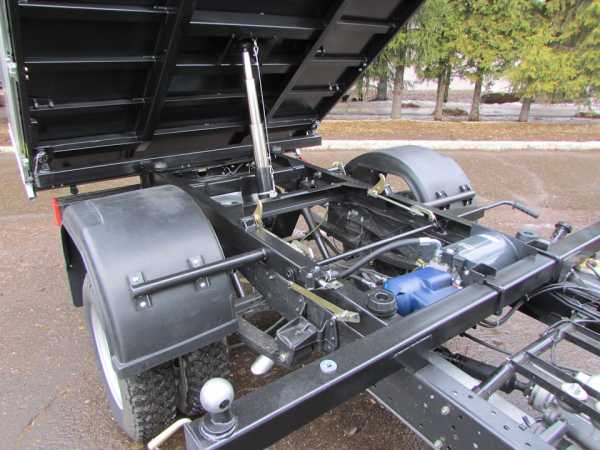

Привод гидравлики за счет электрической минигидростанции итальянской. Гидроцилиндр то же из тех краев. Кованные заморские шарики на концах опорных балок обеспечивают опрокидывание платформы на три стороны. В транспортном положении платформа фиксируется запорными крюками, которые связаны тягами с валом запора. Дабы, кто нибудь, ненароком не надумал поднимать платформу в запертом транспортном положении, имеется конечник размыкающий электрическую цепь питания гидростанции. При полном опрокидывании платформы также цепь разрывается (за счет еще одного конечника) и гидростанция отрубается. тем самым практически исключается возможность спалить электродвигатель гидростанции. Кстати, эта же гидростанция нами ставиться не только на ГАЗелях, но и на среднетоннажниках, на которых по разным причинам нельзя поставить коробку отбора мощности с насосом. Например на самосвалах на шасси САДКО с лебедками, или в связи с отсутствием коробок отбора мощности и сложности системы управления (ГАЗ-66 или китайцы)
