Самодельные грунтозацепы для мотоблока из автомобильных дисков – Грунтозацепы для мотоблока своими руками: инструкция и чертежи как изготовить самостоятельно

Содержание

Грунтозацепы для мотоблока своими руками из автомобильных дисков. Фото

Каждый владелец мотоблока пытается сделать все возможное для того, чтобы его орудие труда было максимально функциональным. Вы можете сделать грунтозацепы для мотоблока своими руками из автомобильных дисков или купить их в специализированном магазине.

Также почитайте: как сделать садовый измельчитель своими руками, видео

Чертежи, как сделать грунтозацепы для мотоблока своими руками

Грунтозацеп относится к навесному оборудованию и широко используется в сельском хозяйстве. Необходимо учитывать конструкцию грунтозацепа, поскольку они изготовляются универсальными, а так же некоторые выполнены под отдельные модели мотоблоков. Любой владелец мотоблока может изготовить самостоятельно грунтозацеп из ненужных ему автомобильных дисков. Естественно, что это занятие займет время, но зато вы сможете сэкономить некую денежную сумму.

Чертежи и схемы грунтозацепов для мотоблока

Прежде чем принять решение о том, какие грунтозацепы нужны именно вам, необходимо быть проинформированным об их разновидностях.

Чертеж грунтозацепа своими руками

  1. Грунтозацепы для мотоблока Нева. Имеют высоту обода 34 см, а ширину – 11 см.
  2. Грунтозацепы для мотоблока Кентавр. Будут иметь еще большую высоту – 45 см, а ширину 12 см.
  3. Для мотоблока Зубр. Высота зацепов — 70 см, а ширина – 20 см.
  4. Для мотоблока Фаворит. Колеса — 43 см, ширина 15 см.
  5. Для мотоблока Ока. Цельный обод с диаметром 42,5 см и 13 см.
  6. Грунтозацепы для оборудования Салют. Если выбрать высоту 50 см, ширину 20 см, то не будет пробуксовки колес.

    Фото грунтозацепов для автомобильных шин

Навесное оборудование для мотоблока своими руками из автомобильных дисков

Перед тем как приступить к работе над изготовлением грунтозацепа, нужно обзавестись чертежами, ориентация которых будет направлена на процесс работы. Самым простым и распространенным способом изготовления считается использование для него автомобильных дисков.

Чертеж, как сделать грунтозацеп

Пошаговая инструкция по изготовлению грунтозацепов из дисков:

Шаг 1. С помощью сварочного аппарата к дискам крепится полоса из метала, которая в дальнейшем послужит креплением для пластин грунтозацепов.

Фото грунтозацепов из дисков

Шаг 2. Изготовление зубьев, основой для которых послужат стальные пластины. Толщина пластины должна быть достаточно большой, если навесное оборудование предназначена для работы с землей. Длину зубьев необходимо подбирать, отталкиваясь от модели мотоблока.

Фото, как сделать навесное оборудование из автомобильных шин

Шаг 3. Крепятся зубья по кругу, расстояние между ними должно составлять 16 см, допустимое отклонение в разные стороны не должно превышать двух сантиметров.

Если владелец мотоблока правильно изготовил грунтозацеп своими руками из автомобильных дисков, то он ни в коем случае не будет разочарован, а, наоборот, у него появиться желание работать и в дальнейшем делиться своим опытом.

Фото грунтозацепов на колеса

Вводя в эксплуатацию свой грунтозацеп, стоит помнить о его прямом предназначении, то есть его контакте исключительно с грунтом. Категорически запрещено работать с оборудованием на жестких поверхностях, таких как камень или асфальтное покрытие.

Смотрите видео: Изготовление самодельных грунтозацепов

При неправильной эксплуатации ваше навесное оборудование быстро повредится, также возможно повреждение поверхности по которой проехал мотоблок с грунтозацепом из автомобильных дисков. Не стоит забывать и о собственной безопасности, особенно это касается тех случаев, когда используются металлические колеса.

Фото грунтозацепа из листа металла

Грунтозацепы для мотоблока своими руками из автомобильных дисков сделать под силу даже начинающему фермеру или садоводу. Находите подробные чертежи и пробуйте изготовить навесное оборудование из подручных материалов самостоятельно. Качественное оборудование  – первый шаг к успешному ведению фермерского хозяйства с нуля.

fermanews.ru

Как сделать грунтозацепы для мотоблока самому, фотографии и полные схемы.


Оглавление:

  • Для чего нужны грунтозацепы для мотоблока своими руками
  • Как сделать грунтозацепы для мотоблока своими руками
  • Делаем грунтозацепы для мотоблока Нева своими руками
  • Как сделать грунтозацепы для мотоблока Кентавр
  • Грунтозацепы для мотоблока Зубр
  • Описание и размеры грунтозацепов для мотоблоков
  • Делаем грунтозацепы к мотоблоку Зубр
  • Как сделать грунтозацепы из дисков для мотоблока

Мотоблок может очень многое при условии, что у вас есть для него соответствующее навесное оборудование. Основная функция мотоблока (любого уровня) — обработка почвы. Это значит, что мотоблок должен уметь вспахивать землю, окучивать, возможно, сажать и выкапывать картофель при определенном навесе. А при вспашке необходимы грунтозацепы для мотоблока, своими руками их можно сделать за несколько часов.

Для чего нужны грунтозацепы для мотоблока своими руками

Конечно, по большей степени качество работы зависит от тяжести агрегата. Все самые функциональные навесы вы можете повесить только на тяжелые мотоблоки и устройства со средней тяжестью. Но тяжесть и профессиональность мотоблока — это еще не все. Если у вас вроде бы крутой агрегат, а должного результата не имеете, вы должны приобрести колеса с грунтозацепами к мотоблоку. Можете купить, а можете сделать грунтозацепы для мотоблока своими руками. Все зависит от размера кошелька, желания и прямоты рук.

Стандартные грунтозацепы для мотоблока представляют из себя металлические колеса с шипами, которые вгрызаются в землю и сцепляют мотоблок с почвой. Для того, чтобы сделать грунтозацепы для мотоблока своими руками, вам понадобятся знания устройства грунтозацепов (чертеж и схема серьезно облегчает вам с этим задачу), определить диаметр навеса, подобрать материал для переделки в грунтозацепы для мотоблока и, конечно же, инструменты для работы с исходным материалом. По сути, это болгарка и сварочный аппарат.

Перед тем, как делать грунтозацепы, определитесь с их размером. Высота и ширина грунтозацепов зависит от задачи, для которой вы их ставите на мотоблок. Позже мы обсудим каких размеров могут быть заводские грунтозацепы, которые вы можете купить в магазине.

И еще требования к тяжести грунтозацепов. Вы ведь одеваете колеса с грунтозацепами для того, чтобы улучшить сцепку мотоблока с землей, а для этого нужен хороший вес колес, которого может не хватать самому мотоблоку. Минимальный вес колес — 20 кг. Вы также можете повесить на грунтозацепы утяжелители, если хотите получить лучший результат или вес колес не дотягивает до нормы.

Как сделать грунтозацепы для мотоблока своими руками

Самый простой ответ на как вопрос сделать грунтозацепы для мотоблока своими руками, — взять для будущих грунтозацепов ненужные диски от автомобильных колес. К этим дискам нужно прикрепить сварочным аппаратом полуось, на которую потом оденем подшипники. К автомобильным дискам приварите металлические квадратные пластины. Так, чтобы пластины своими краями касались обода.

Пластины потом нужно привинтить к ободу болтами. Теперь нам нужно сделать зубья — стальные зацепы, которые будут входить в землю. Для этого нам понадобится стальная пластина, например, уголок, который болгаркой надо разрезать на части и сварить из них такие же зубья какие делают на заводе. Полученные зацепы необходимо разместить на обод колеса на расстоянии 15 см друг от друга.

Есть еще один способ сделать самодельные грунтозацепы. Для этого воспользуйтесь старым газовым баллоном. Вырежьте из баллона два диска для ободов колес шириной в 5-7 см и 30 см в высоте. А дальше все то же самое, что бы вы делали с автомобильными дисками.

Кстати, для улучшения работы колес с грунтозацепами, можно приварить к каждому зацепу сверху еще один зуб, и удлинить зубья до 60 см. Нам нужно сделать ось. Для этого крепите к одному из ободов металлическую пластину на которой она будет размещаться.

Как видите, грунтозацепы можно сделать из любого материала, который имеет форму круга. Главное — правильно подобрать диаметр и ширину для будущего колеса с грунтозацепами. Размеры колеса определяются работой, для которой их используют на мотоблоке. Мы уже об этом упоминали.

Делаем грунтозацепы для мотоблока Нева своими руками

У каждой марки мотоблока есть те навесные опции, которые лучше других подходят под её конструкцию. Конечно, лучше всего покупать универсальный мотоблок, к которому подходит практически любой навес. Для мотоблока Нева производители сделали колеса с грунтозацепами Ф340х110.

По своей конструкции эти грунтозацепы несколько больше, чем те, которые мы описали как самодельный вариант. Соблюдайте те же инструкции, которые мы указали выше, просто подберите другие размеры ободов. Высота колеса для грунтозацепов для мотоблока Нева должна быть 340 мм, а ширина самодельного грунтозацепа — 110 мм.

Как сделать грунтозацепы для мотоблока Кентавр

Грунтозацепы для для мотоблока Кентавр отличны только в размерах. Выше мы описали размеры, на которые вам нужно ориентироваться при переделке старых колес в грунтозацепы для Нева. По той же схеме вы можете сделать колеса с грунтозацепами больших размеров. Подберите высоту колеса 450 мм.

Ширина колеса должна быть 110 мм, как бы вы делали для Нева. Такие грунтозацепы подойдут у мотоблоку Кентавр 2060, Кентавр 2090 и аналогичным им агрегатам. Если хотите заводской вариант, покупные грунтозацепы вам обойдутся где-то в 30 долларов.

Грунтозацепы для мотоблока зубр

Мотоблок Зубр относится к тяжелым профессиональным мотоблокам. Для него подходит самое лучшее навесное оборудование, какое только есть. Но для того, чтобы Зубр отлично заходил в землю, вам нужно купить или сделать самостоятельно грунтозацепы к мотоблоку Зубр. Стандартные грунтозацепы, которые к нему подойдут, имеют высоту 700 мм и ширину в 200 мм.

Колеса с такой шириной одеваются только на тяжелые мотоблоки и кроме мотоблока Зубр JRQ78 и 79, они также подойдут мотоблоку Кентавр 1070D, Аврора 101 и Аврора 81, Zirka LX1080D и Zirka 1090. Расстояние между зацепами в заводском варианте — 14,5 см. Втулка этих колес — 60 мм в диаметре. Одеваются на мотоблок при помощи дополнительной ступицы.

Описание и размеры грунтозацепов для мотоблоков

Как мы поняли, размер грунтозацепов очень сильно зависит от тяжести мотоблока, на который они устанавливаются. Хотя тяжелые мотоблоки являются самыми пригодными для работы на тяжелых почвах и, соответственно, грунтозацепы с большей высотой и шириной более подходят для сцепления профессионального агрегата с целиной или сильно запущенными землями. Также, для высокой сложности работы крепят утяжелители на колеса.

Размеры грунтозацепов варьируются от 310 мм до 700 мм в высоту, ширина — от 100 до 200 мм. Так, для мотоблока Салют можно купить грунтозацепы 500х100 мм, а также 500х200 мм.

Последние будут функциональны в комбинации с плугом. Можно купить такие же размеры с песконасыпным утяжелителем, чтобы навесной плуг глубже вспахивал почву. Хотя, если у вас есть грунтозацепы 500х200, можете сделать утяжелитель сами. Колеса с грунтозацепами размером 700х130 мм одевают на мотоблок для работы с окучниками, картофелекопателем и плоскорезами.

Делаем грунтозацепы к мотоблоку Зубр

Мы уже рассказывали, каких размеров колеса одевают на тяжелый мотоблок Зубр. К мотоблоку Зубр JRQ78 и 79 также свободно подойдут грунтозацепы 700х100 мм. Они меньше вширь и, кроме тяжелых, могут использоваться вместе с мотоблоками средней тяжести.

Такие же грунтозацепы к мотоблоку Зубр подходят для мотоблока Нева. Именно с лучшей совместимостью связана большая востребованность грунтозацепов такого размера. Ведь колеса 700х200 вы можете одеть только на тяжелые агрегаты, они предназначены скорее для обработки целины, а колеса 700х100 подойдут для средних фермерских потребностей и вы спокойно сможете сохранить и закрепить их на другом мотоблоке, когда ваш нынешний устареет, даже если он будет слабее в мощности.

Можете сделать самостоятельно своими руками, а можете купить в магазине. Стоить грунтозацепы 700х100 вам будут около 70 долларов.

Как сделать грунтозацепы из дисков для мотоблока

Необходимые вам грунтозацепы вы можете сделать из старых колесных дисков от автомобиля. Также само вы можете использовать колесные диски от старого моторного блока. Допустим, ваш агрегат уже вам не нужен. Вы купили себе новый — получше и по функциональней.

Но у вас нет грунтозацепов. Не выбрасывайте ваш старенький агрегат, а переделайте его колеса в грунтозацепы к новому мотоблоку так же, как бы переделали автомобильные диски. Последовательность действий дана в начале статьи.

motobloki24.ru

Самодельные грунтозацепы для мотоблока своими руками (12 фото изготовления)

Самодельные грунтозацепы для мотоблока, сделанные умельцем своими руками из подручных материалов.

Грунтозацепы позволяют колёсам мотоблока не пробуксовывать и не зарываться при передвижении по мягкой почве, что значительно увеличивает производительность и скорость обработки почвы.

В этой статье мы рассмотрим вариант изготовления самодельных грунтозацепов сделанных умельцем своими руками.

Пошаговое изготовление представлено на этих фото.

Самодельные грунтозацепы мотоблока успешно прошли испытания, они не слетают при передвижении по сырой или рыхлой земле, снегу, льду. Автор рекомендует такой вариант грунтозацепов к изготовлению.

Автор самоделки: Александр.

Популярные самоделки из этой рубрики

Понравилась самоделка, поделитесь в соц. сетях




avto-samodelkin.ru

Грунтозацепы для мотоблоков — назначение, своими руками, видео

Грунтозацепы на мотоблок представляют собой специальные приспособления, с помощью которых можно убирать сорняки, а также повысить устойчивость техники на рыхлых грунтах.

Среди современных фермеров такие изделия завоевали большую популярность из-за своей универсальности: их можно использовать, как на больших, так и на маленьких территориях.

Зачем нужны грунтозацепы для мотоблока?

Грунтозацепы к мотоблоку отличаются своей функциональностью. Потому их всё активнее используют современные фермеры.

Оборудование справляется с такими функциями:

  • увеличивается вес мотоблока, потому можно с большей эффективностью пользоваться различными видами дополнительного оборудования;
  • выполняется усиленная обработка земли при искоренении зарослей;
  • улучшается сцепление техники с мягкой почвой во время передвижения.

Такие грунтозацепы – это важная конструкция в мелком и большом хозяйстве. Для их монтажа и использования не требуются особые знания и умения, потому с ними справится даже начинающий оператор.

Как правильно подобрать грунтозацепы для мотоблока?

Стоит со всей ответственностью подойти к выбору грунтозацепов. Правильно подобранные изделия позволят применять их максимально эффективно, обеспечат лёгкость движения мотоблока.

Во время покупки важно обращать внимание на следующие нюансы:

  1. Размеры. Учитывается класс сельскохозяйственной машины. На тяжёлые модели устанавливают грунтозацепы диаметром около 70 сантиметров. На средние и лёгкие – изделия диаметром в пределах 25-40 сантиметров;
  2. Тип обрабатываемой почвы. Универсальная модель – с приваренными стрелообразными шипами. Благодаря своеобразному строению (сцепляющая часть в форме углов) такие грунтозацепы прекрасно сцепляются даже с самых рыхлым грунтом;
  3. Монтирование утяжелителей. Некоторые производители предусмотрели возможность установки утяжелителей, что делает даже самые лёгкие модели мотоблоков более эффективными. Большинство утяжелителей – прочные ёмкости из металла, которые заполняются для утяжеления перед установкой.

Если во время поиска грунтозацепов взять во внимание перечисленные факты, выбор подходящих приспособлений станет намного легче.

Как сделать грунтозацепы для мотоблока своими руками?

Высокая цена на отдельные модели грунтозацепов провоцирует многих фермеров делать их самостоятельно. Грамотно изготовленные самодельные изделия качественны, эффективны и долговечны, потому практически не уступают готовым приобретённым.

Грунтозацепы своими руками на мотоблок можно сделать после того, как тщательно изучены чертежи. В них указана подробная информация о расположении и креплении конструкционных запчастей.

Проще всего изготовить грунтозацепы из автомобильных дисков. Работы выполняются в таком порядке:

  1. К внешней поверхности жигулёвских дисков привариваются пластины с метала;
  2. Изготавливаются зубья. Из стали вырезаются соответствующие заготовки. По длине зубцы должны быть в пределах 15 сантиметров для тяжёлых, 10 сантиметров для средних и 5 сантиметров для лёгких по весу мотоблоков;
  3. Зубцы привариваются по кругу обода с интервалом в пятнадцать сантиметров.

С подробной инструкцией к изготовлению можно ознакомиться на видео.

Такие простые железные колеса для мотоблока быстро справятся с удалением крупных зарослей, сделают агрегат больше проходимым вне зависимости от влажности почвы.

Специфика изготовления грунтозацепов из газового баллона

Металлические колеса для мотоблока могут изготавливаться из пустого газового баллона.

Выполняются следующие действия:

  • проверить, что баллон пуст, без остатков газа;
  • закрепить баллон, чтобы он оставался неподвижным;
  • вырезать два равных по размеру листа со следующими габаритами: 30 см высота, 6-10 см толщина. Их используют под ободы;
  • пластины привариваются по одной к дискам;
  • приварить по шесть зубьев к каждой пластине. Их длина будет зависеть от класса мотоблока.


Лучше всего изготавливать грунтозацепы из чугунных баллонов. Чугун достаточно прочный и тяжёлый, чтобы прослужить долгое время.

Как изготовить грунтозацепы с более сложной конструкцией?

Вышеописанные методы изготовления грунтозацепов очень простые, но можно рассмотреть и варианты с более сложными конструкциями.

Нужно обзавестись следующими деталями:

  • стальным листом с толщиной в пределах 3-5 миллиметров, который будет использован под стальной диск;
  • полосой из стали с толщиной 5 миллиметров и шириной 50 миллиметров, из неё будет изготовлен внешний обруч. Всего нужно шесть обручей для утяжеления и прочности колеса;
  • стальной полосой с толщиной 8-10 миллиметров, она нужна для зацепа;
  • сверлом или дрелью;
  • болгаркой;
  • сварочным аппаратом.

Для соединения всех деталей используется дуговая сварка, поскольку газовая горелка не справиться с такой толщиной металла.

Изготавливаются грунтозацепы по следующей схеме:

  1. Удлиняются оси. Это нужно сделать, поскольку по размерам грунтозацепам нужно больше места для монтирования, нежели стандартным колёсам;
  2. Нужно иметь возможность настраивать положение колеи для обработки различных по ширине грядок;
  3. Из профилированного листа из стали делаются два центральных диска;
  4. К торцевым частям изделия приваривают по три внешних обруча и зацепы;
  5. Пластины из стали приваривают к обручам. Их размещение должно быть диагонально по типу змейки;
  6. Каждая пластина натачивается для оптимального сцепления с почвой.

Изготовленные грунтозацепы максимально сцепливаются с грунтом. С их помощью удаляются различные сорняки.


Применять данные конструкции можно только для обработки различных земельных участков. Нельзя с этим приспособлением передвигаться по асфальту или бетону, поскольку при этом зубцы гнутся и быстро портятся.

Все описанные типы конструкций (простого и сложного типа) могут быть установлены на мотоблоках различных производителей, включая Салют, Агат, а также Нева МБ-1 и МБ-2.

sadovaja-tehnika.com

Самодельные грунтозацепы к мотоблоку и мотокультиватору своими руками

Как сделать грунтозацепы для мотоблока своими руками? Перед тем, как ответить на этот вопрос, нужно определиться, какого типа грунтозацепы для мотоблока вам нужны: простой, сложной или комбинированной конструкции. После стоит вспомнить о чертежах, если их нет, то разработать их самостоятельно и не забыть про размеры грунтозацепов для мотоблоков. Но, также, существует много видео на эту тему и о том, как все это сделать.

Итак, самые простые грунтозацепы для мотоблока своими руками изготавливаются при помощи:

  1. Имеющихся в наличии обычных дисках для автомобилей.
  2. Листового железа от 2–3 миллиметров.
  3. Пара болтовых шпилек.
  4. Листовая сталь от 4–5 мм что и будет грунтозацепами.

В начале работы вырезается полоса из листового железа которая шире профиля шины. После вырезаем грунтозацепы из листовой стали и сгибаем под угол 120 градусов и привариваем заготовки на равное расстояние друг от друга. Скрепляем конструкцию на колесе при помощи болтовых шпилек. И чтобы технику не сносило в стороны следует на равных точках приварить грунтозацепы на диск на обоих колесах. Такие простые и быстрые грунтозацепы могут подойти под многие мотоблоки и такие, как нева и салют.

Сложность грунтозацепов


Грунтозацепы бывают разных сложностей. Обсудим сравнительно простые грунтозацепы, сложные и ножевые. Основой для простых грунтозацепов являются, как правило, старые диски. Основой для более сложных грунтозацепов есть также старые диски, но при этом немного другая структура которая позволяет передвигаться по грунтовке. Ножевые грунтозацепы — самые жёсткие из своего рода. Они рыхлят землю поскольку их лезвия мощные и твёрдые, а грунтозацепы имеют приличный вес. Такими грунтозацепами можно даже землю спахивать при нужном апгрейде.

Сравнительно простые грунтозацепы


Теперь обсудим сравнительно простые грунтозацепы для мотоблоков. Для этого понадобится:

  1. Стальные листы толщиной 4–5 миллиметров для дисков и 6–8 миллиметров для зацепов.
  2. Болгарка.
  3. Сварочный аппарат.
  4. Мощная дрель.

После, из листа что потоньше вырезаем два диска равных по размерам. Вырезаем большое отверстие для ступицы и от 4 малых отверстий для установки на шпильки. Следующим действием по краю вырезаем пилообразные выступы вглубь до 10 см. После нарезаем зацепы в виде треугольника из толстого листа, но обрезаем углы. Привариваем под углом в 90 градусов к пилообразным выступам. Теперь такая конструкция готова к использованию. Крепится на неву, салют, другие мотоблоки и мотокультиваторы. Применять можно на рыхлой или раскисшей поверхности, но не на грунтовке.

Присутствует вариант похожий на первый. В нём используются также автомобильные диски. Такой вариант используется для самодельного мотоблока, поскольку тут присутствуют ступицы от автомобиля. Полный комплект будет состоять из четырёх колёсных дисков, из которых два с шинами, а два без шин. Для того, чтобы изготовить самодельные грунтозацепы из автомобильных дисков потребуется:

  1. Сами диски (4 шт.).
  2. Стальной угол 50–60 миллиметров.
  3. Две подходящие шины на диски.
  4. Горелка газовая для сварки.

Для начала разрезаем уголок на куски, которые чуть шире ваших дисков, по центру стороны диска выпиливаем болгаркой сектор в 60 градусов. Нагреваем уголок горелкой и подгибаем под вырез. На месте стыка нужно немного прихватить сваркой для жёсткости. Повторяем такую операцию при этом сохраняем равное расстояние между уголками. То же самое проводим со вторым диском. Такую конструкцию можно упростить срезав обод, но наварив стальные пластины. На остальные два диска нужно надеть шину и оборудование уже готово.

Сложные грунтозацепы

Следующая конструкция относится к ряду сложных, поскольку не уступает её фабричным аналогам по качеству. Такие грунтозацепы делаем своими руками и они подходят как к неве, салюту и даже мотокультиватору. Чтобы их изготовить нам понадобиться: половины колёсного дика от «Жигуля» (можно распилить диск самому), шины трактора, с развитым проектором. После следует подобрать шины с таким же развитым проектором, как у трактора. Если обрезать боковины получим замкнутое кольцо.

Грунтозацепы, которые мы получили, смогут передвинуться по грунтовой дороге не взрыхлив её. На мягком грунте колёса будут комфортно себя чувствовать, но при этом передвигаться будут не так смело как металлический вариант.

Ножевые грунтозацепы

В случае когда цепкость колёс важнее то помогут ножевые грунтозацепы. Проще будет наварить ножевые зацепы на колёсные диски. Но более прочный и надёжный вариант сделать самодельный обод самому. Для этого понадобится нужный вам размер (диаметр и ширина). Из материалов:

  1. Старый газовый баллон.
  2. Ножевые грунтозацепы.
  3. Распиленный диск от «Жигуля» с отверстиями для втулки, которые соединяется с редуктором.

Приступим к работе. Вырезаем из баллона 4 полоски по 30 сантиметров длинной и 5–8 сантиметров в ширину. После подгибаем полоски под обод и свариваем на месте стыка сняв с диска. Когда 2 полоски превратились в кольцо одно кольцо привариваем к диску. После к другому кольцу привариваем концы ножевых грунтозацепов на равном расстоянии. Следующим действием другие концы привариваем к другому кольцу. Такую операцию повторить нужно с оставшимися материалами. Единственный недостаток таких мощных грунтозацепов — они будут вспахивать землю, хотя это можно использовать как плюс в своих целях.

instrument.guru

Грунтозацепы для мотоблока своими руками | Своими руками

грунтозацепы для мотоблока своими руками

Грунтозацепы для мотоблока из автомобильных дисков

Один из самых простых способов сделать грунтозацепы своими руками, это взять ненужные автомобильные диски. Сварочным аппаратам привариваем к ним полуось, к ней позже приладим подшипники. Далее, делаем зубья, т.е. сами зацепы, для этого подойдет металлический уголок или пластина ненужного металла. Полученные уголки привариваем к дискам как показано на видео, на расстоянии 10-15см.

В принципе, грунтозацепы, можно сделать из любого куска металла имеющего округлую форму, главное правильно подобрать ширину и диаметр, так как разные марки мотоблоков, имеют свои размеры.

Для того чтобы сделать грунтозацепы своими руками с ноля, смотрите чертежи и видео ниже.

Грунтозацепы для мотоблока Нева

Грунтозацепы для техники Нева, делаются по тому же принципу, что мы описали выше. Нужно лишь соблюсти правильные размеры. Так высота обода для грунтозацепов к Неве, должна быть 340 мм, а ширина 110 мм.

Грунтозацепы для мотоблока Кентавр

Как мы уже говорили, к разным мотоблокам, грунтозацепы имеют свои размеры, так для мотоблоков Кентавр, они будут больше, чем для Невы, по высоте это 450 мм, по ширине 110-120 мм.

Грунтозацепы для мотоблока Зубр

В линейке мотоблоков Зубр, много тяжелых мотоблоков для профессиональной работы, а значит и грунтозацепы, нужны особые. Здесь, стандартная высота зацепов 700 мм, а ширина 200 мм, это обусловлено тем, что им предстоит тянуть на себе довольно большой вес.

Чертежи:

Как видите, нет ничего сложного в том, чтобы сделать самодельные грунтозацепы для того же Фаворита, мотоблока Салюта. нужно лишь опираться на чертежи и соблюдать размеры, подходящие к тому или иному мотоблоку. Всю информацию, можно почерпнуть из инструкции, прилагающейся к Вашему мотоблоку.

Как сделать грунтозацепы для мотоблока своими руками, фото описание и размеры

Похожие Записи:

    Картофелекопалка для мотоблока, самодельная #8212 фото, видео

Сеялка для мотоблока своими руками

Почвенная фреза и фрезы гусиные лапки для мотоблока

Делаем самодельный вездеход из мотоблока фото, видео

Делаем самодельные гусеницы на мотоблок: фото, видео, рекомендации

Приставка к мотоблоку снегоход описание и отзывы

Мотоблок Агрос и самоделки к нему

Лопата для мотоблока своими руками

Как сделать пневмоход из мотоблока, иснтрукции, фото

Самодельные приспособления для мотоблока, описание, видео, фото

Сцепка к мотоблоку своими руками, фото, чертежи

Самодельная косилка для мотоблока (роторная, сегментная)

Как сделать самодельный редуктор для мотоблока, фото и чертежи

Полезно знать:

Оглавление:

Мотоблок может очень многое при условии, что у вас есть для него соответствующее навесное оборудование. Основная функция мотоблока (любого уровня) #8212 обработка почвы. Это значит, что мотоблок должен уметь вспахивать землю, окучивать, возможно, сажать и выкапывать картофель при определенном навесе. А при вспашке необходимы грунтозацепы для мотоблока, своими руками их можно сделать за несколько часов.

Для чего нужны грунтозацепы для мотоблока своими руками

Конечно, по большей степени качество работы зависит от тяжести агрегата. Все самые функциональные навесы вы можете повесить только на тяжелые мотоблоки и устройства со средней тяжестью. Но тяжесть и профессиональность мотоблока #8212 это еще не все. Если у вас вроде бы крутой агрегат, а должного результата не имеете, вы должны приобрести колеса с грунтозацепами к мотоблоку. Можете купить, а можете сделать грунтозацепы для мотоблока своими руками. Все зависит от размера кошелька, желания и прямоты рук.

Стандартные грунтозацепы для мотоблока представляют из себя металлические колеса с шипами, которые вгрызаются в землю и сцепляют мотоблок с почвой. Для того, чтобы сделать грунтозацепы для мотоблока своими руками, вам понадобятся знания устройства грунтозацепов (чертеж и схема серьезно облегчает вам с этим задачу), определить диаметр навеса, подобрать материал для переделки в грунтозацепы для мотоблока и, конечно же, инструменты для работы с исходным материалом. По сути, это болгарка и сварочный аппарат.

Перед тем, как делать грунтозацепы, определитесь с их размером. Высота и ширина грунтозацепов зависит от задачи, для которой вы их ставите на мотоблок. Позже мы обсудим каких размеров могут быть заводские грунтозацепы, которые вы можете купить в магазине.

И еще требования к тяжести грунтозацепов. Вы ведь одеваете колеса с грунтозацепами для того, чтобы улучшить сцепку мотоблока с землей, а для этого нужен хороший вес колес, которого может не хватать самому мотоблоку. Минимальный вес колес #8212 20 кг. Вы также можете повесить на грунтозацепы утяжелители, если хотите получить лучший результат или вес колес не дотягивает до нормы.

Как сделать грунтозацепы для мотоблока своими руками

Самый простой ответ на как вопрос сделать грунтозацепы для мотоблока своими руками, #8212 взять для будущих грунтозацепов ненужные диски от автомобильных колес. К этим дискам нужно прикрепить сварочным аппаратом полуось, на которую потом оденем подшипники. К автомобильным дискам приварите металлические квадратные пластины. Так, чтобы пластины своими краями касались обода.

Пластины потом нужно привинтить к ободу болтами. Теперь нам нужно сделать зубья #8212 стальные зацепы, которые будут входить в землю. Для этого нам понадобится стальная пластина, например, уголок, который болгаркой надо разрезать на части и сварить из них такие же зубья какие делают на заводе. Полученные зацепы необходимо разместить на обод колеса на расстоянии 15 см друг от друга.

Есть еще один способ сделать самодельные грунтозацепы. Для этого воспользуйтесь старым газовым баллоном. Вырежьте из баллона два диска для ободов колес шириной в 5-7 см и 30 см в высоте. А дальше все то же самое, что бы вы делали с автомобильными дисками.

Кстати, для улучшения работы колес с грунтозацепами, можно приварить к каждому зацепу сверху еще один зуб, и удлинить зубья до 60 см. Нам нужно сделать ось. Для этого крепите к одному из ободов металлическую пластину на которой она будет размещаться.

Как видите, грунтозацепы можно сделать из любого материала, который имеет форму круга. Главное #8212 правильно подобрать диаметр и ширину для будущего колеса с грунтозацепами. Размеры колеса определяются работой, для которой их используют на мотоблоке. Мы уже об этом упоминали.

Делаем грунтозацепы для мотоблока Нева своими руками

У каждой марки мотоблока есть те навесные опции, которые лучше других подходят под её конструкцию. Конечно, лучше всего покупать универсальный мотоблок, к которому подходит практически любой навес. Для мотоблока Нева производители сделали колеса с грунтозацепами Ф340х110.

По своей конструкции эти грунтозацепы несколько больше, чем те, которые мы описали как самодельный вариант. Соблюдайте те же инструкции, которые мы указали выше, просто подберите другие размеры ободов. Высота колеса для грунтозацепов для мотоблока Нева должна быть 340 мм, а ширина самодельного грунтозацепа #8212 110 мм.

Как сделать грунтозацепы для мотоблока Кентавр

Грунтозацепы для для мотоблока Кентавр отличны только в размерах. Выше мы описали размеры, на которые вам нужно ориентироваться при переделке старых колес в грунтозацепы для Нева. По той же схеме вы можете сделать колеса с грунтозацепами больших размеров. Подберите высоту колеса 450 мм.

Ширина колеса должна быть 110 мм, как бы вы делали для Нева. Такие грунтозацепы подойдут у мотоблоку Кентавр 2060, Кентавр 2090 и аналогичным им агрегатам. Если хотите заводской вариант, покупные грунтозацепы вам обойдутся где-то в 30 долларов.

Грунтозацепы для мотоблока зубр

Мотоблок Зубр относится к тяжелым профессиональным мотоблокам. Для него подходит самое лучшее навесное оборудование, какое только есть. Но для того, чтобы Зубр отлично заходил в землю, вам нужно купить или сделать самостоятельно грунтозацепы к мотоблоку Зубр. Стандартные грунтозацепы, которые к нему подойдут, имеют высоту 700 мм и ширину в 200 мм.

Колеса с такой шириной одеваются только на тяжелые мотоблоки и кроме мотоблока Зубр JRQ78 и 79, они также подойдут мотоблоку Кентавр 1070D, Аврора 101 и Аврора 81, Zirka LX1080D и Zirka 1090. Расстояние между зацепами в заводском варианте #8212 14,5 см. Втулка этих колес #8212 60 мм в диаметре. Одеваются на мотоблок при помощи дополнительной ступицы.

Описание и размеры грунтозацепов для мотоблоков

Как мы поняли, размер грунтозацепов очень сильно зависит от тяжести мотоблока, на который они устанавливаются. Хотя тяжелые мотоблоки являются самыми пригодными для работы на тяжелых почвах и, соответственно, грунтозацепы с большей высотой и шириной более подходят для сцепления профессионального агрегата с целиной или сильно запущенными землями. Также, для высокой сложности работы крепят утяжелители на колеса.

Размеры грунтозацепов варьируются от 310 мм до 700 мм в высоту, ширина #8212 от 100 до 200 мм. Так, для мотоблока Салют можно купить грунтозацепы 500х100 мм, а также 500х200 мм.

Последние будут функциональны в комбинации с плугом. Можно купить такие же размеры с песконасыпным утяжелителем, чтобы навесной плуг глубже вспахивал почву. Хотя, если у вас есть грунтозацепы 500х200, можете сделать утяжелитель сами. Колеса с грунтозацепами размером 700х130 мм одевают на мотоблок для работы с окучниками, картофелекопателем и плоскорезами.

Делаем грунтозацепы к мотоблоку Зубр

Мы уже рассказывали, каких размеров колеса одевают на тяжелый мотоблок Зубр. К мотоблоку Зубр JRQ78 и 79 также свободно подойдут грунтозацепы 700х100 мм. Они меньше вширь и, кроме тяжелых, могут использоваться вместе с мотоблоками средней тяжести.

Такие же грунтозацепы к мотоблоку Зубр подходят для мотоблока Нева. Именно с лучшей совместимостью связана большая востребованность грунтозацепов такого размера. Ведь колеса 700х200 вы можете одеть только на тяжелые агрегаты, они предназначены скорее для обработки целины, а колеса 700х100 подойдут для средних фермерских потребностей и вы спокойно сможете сохранить и закрепить их на другом мотоблоке, когда ваш нынешний устареет, даже если он будет слабее в мощности.

Можете сделать самостоятельно своими руками, а можете купить в магазине. Стоить грунтозацепы 700х100 вам будут около 70 долларов.

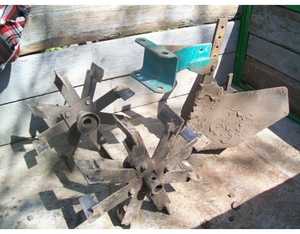

Как сделать грунтозацепы из дисков для мотоблока

Необходимые вам грунтозацепы вы можете сделать из старых колесных дисков от автомобиля. Также само вы можете использовать колесные диски от старого моторного блока. Допустим, ваш агрегат уже вам не нужен. Вы купили себе новый #8212 получше и по функциональней.

Но у вас нет грунтозацепов. Не выбрасывайте ваш старенький агрегат, а переделайте его колеса в грунтозацепы к новому мотоблоку так же, как бы переделали автомобильные диски. Последовательность действий дана в начале статьи.

грунтозацепы

Добавлено 8 мес. назад. Канал: Популярный

Грунтозацепы на мотоблок своими руками

Добавлено 3 г. назад. Канал: 19618768

Самодельные грунтозацепы для мотоблока

Как я делал грунтозацепы.

Грунтозацепы из дисков, вспашка мотоблок.

Самодельные грунтозацепы для мотоблока

Окучивание картофеля мотоблоком,самодель.

грунтозацепы для мотоблока своими руками

Самодельные грунтозацепы зубастые .

Трибуна ваших новостей

Источники: http://pro-motobloki.ru/main/201-gruntozacepy-dlya-motobloka-svoimi-rukami.html, http://motoblok-kultivator.com/samodelnye-gruntozacepy-dlja-motobloka/, http://www.fassen.net/show/%D0%B3%D1%80%D1%83%D0%BD%D1%82%D0%BE%D0%B7%D0%B0%D1%86%D0%B5%D0%BF%D1%8B

Комментариев пока нет!

postrojkin.ru

Грунтозацепы для эффективной работы мотоблока



Приобретя мотоблок, владелец стремится сделать его, насколько можно, более функциональным. С этой целью к нему приобретается различное навесное оборудование, превращающее этот агрегат в универсальную машину для земледелия.


Большое значение имеет правильный выбор грунтозацепов, которые также являются навесным оборудованием. Они выпускаются как универсальные, так и специальные, предназначенные для определенной марки мотоблока. Кроме этого, можно изготовить и самодельные грунтозацепы для мотоблока из старых автомобильных дисков. В этом случае придется потратить время на работу, но обойдется такое оборудование гораздо дешевле.


Для того чтобы обзавестись качественными грунтозацепами, требуется узнать о них как можно больше и тогда принять решение – сделать их самостоятельно или купить готовые грунтозацепы.

Функциональное назначение

Первое, что надо знать перед приобретением оборудования – это его функциональность. Грунтозацепы не являются исключением. Грунтозацепы для мотоблока успешно выполняют следующие цели:



  • •    улучшение качества сцепления с грунтом;
  • •    увеличение массы мотоблока для большей устойчивости и возможности применения различного навесного оборудования;
  • •    дополнительная обработка почвы;
  • •    облегчение передвижения мотоблока с грузом в гору по мягкой почве.




Таким образом, сразу видно, что купить грунтозацепы для мотоблока необходимо. Без них мотоблок не будет полностью универсальным агрегатом. Для того чтобы понять, какие грунтозацепы для какого мотоблока требуются, стоит изучить их особенности по видам машин. Только правильные грунтозацепы будут качественно выполнять свои функции.

Особенности выбора

Для тех, кто приобретает универсальные грунтозацепы для мотоблока, важно только верно выбрать их размер. Для тех же, кто хочет иметь грунтозацепы для мотоблока определенной модели, необходимо подойти к вопросу более ответственно.


Наиболее распространенным у мини-фермеров является мотоблок Нева, с грунтозацепов для которого и стоит начать. Ширина грунтозацепов составляет 43 см, а длина заглубляющейся в почву части – 15 см, чего вполне достаточно для качественного передвижения машины. Такие же грунтозацепы используются и для мотоблока Невы МБ. Стоит отметить и тот факт, что изготовить для него самодельные грунтозацепы вполне возможно, вне зависимости от того, имеет мотоблок Нева маркировку МБ-1 или МБ-2.




Другой вид распространенного мотоблока – это Салют, который тоже нуждается в грунтозацепах для себя. Грунтозацепы в первую очередь требуются для утяжеления машины, с целью повышения сцепления с грунтом, и возможности применения более широкого спектра навесного оборудования. Ширина грунтозацепов 50см, а углубляющаяся часть отличается длиной в 20см. Когда речь идет о грунтозацепах для мотоблока Салют 100 размеры будут такие же.


Для мотоблока тяжелого класса грунтозацепы не производят, и при необходимости владельцы сами изготавливают их, пользуясь различными видео инструкциями. Учитывая это, можно сразу сказать, что сделать грунтозацепы для мотоблока своими руками достаточно просто и потребуются лишь аккуратность, время и элементарные навыки работы с металлом. Только когда для мотоблока имеются качественные грунтозацепы, его можно назвать полноценной сельскохозяйственной машиной.

Самостоятельное изготовление

Для того чтобы сделать грунтозацепы к мотоблоку, в первую очередь требуется найти чертежи, которые будут ориентиром в процессе работ. Проще всего изготовить самодельные грунтозацепы из дисков от автомобиля. При помощи аппарата для сварки на них закрепляют металлическую полосу, на которой в дальнейшем крепятся пластины-грунтозацепы.







Далее, для того чтобы сделать грунтозацепы, необходимо изготовить зубья, для которых используют стальную пластину достаточной толщины. Длина зубьев выбирается в зависимости от модели мотоблока, а прикрепляются они по ободу с шагом в 15-17см. Такие грунтозацепы для мотоблока отлично справляются со своими функциями и при качественном изготовлении не разочаровывают своих владельцев.


Другой способ сделать самостоятельно грунтозацепы для мотоблока – это использовать отработанный газовый баллон. В этом случае из него необходимо вырезать два диска, которые станут ободами, ширина которых должна быть от 6 до 10см. Высота их будет 30см. Далее на них, так же как и в случае с автомобильными дисками, устанавливается металлическая пластина, к которой монтируются зубья. Длина их не должна составлять менее 15см. При необходимости ее можно увеличивать на свое усмотрение, но главное – не перестараться.




Кроме приведенных тут двух самых распространенных способов изготовления грунтозацепов существуют и многие другие, которые очень схожи с ними по своему принципу и отличаются только материалом, из которого будет изготовлен обод. Тут главное, чтобы предмет, из которого будет сделано такое навесное оборудование, был достаточного диаметра и требуемой прочности.


Эксплуатируя грунтозацепы для мотоблока, нельзя забывать, что предназначены они исключительно для грунта. Использовать такое оборудование для передвижения по жесткой поверхности, такой как камень, асфальт или бетон, недопустимо. Это непременно приведет к порче навесного оборудования и может повредить дорожное покрытие. Кроме того, если применяются железные колеса, оператору стоит быть более аккуратным при работе, чтобы избежать травмирования ног.

Грамотно выбрав или изготовив грунтозацепы, можно значительно увеличить проходимость и функциональность своего мотоблока, тем самым значительно облегчив тяжелый труд.

promplace.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
