Дымосос относится к устройствам электромеханического типа. Он предназначается для удаления из печей и котлов продуктов сгорания топлива и представляет собой вытяжной вентилятор, монтируемый в дымовых трубах. Подобные устройства — обязательные элементы паровых и водогрейных агрегатов промышленного назначения.

Что касается дымососов для твердотопливного бытового котла, то устанавливаются они только тогда, когда это предусматривается изготовителями нагревательных приборов. Как правило, такие агрегаты функционируют благодаря наличию естественной тяги, создаваемой системой дымоотведения. Для управления силой тяги пользуются шибером. Если дымоход рассчитан правильно, задействовать устройство нет необходимости.

О монтаже дымососа для твердотопливного котла необходимо задуматься тогда, когда агрегат плохо функционирует, а в дымоходе случается опрокидывание тяги или ее силы оказывается недостаточно, чтобы удалить дым, и кроме этого продукты горения не улетучиваются в атмосферу, а проникают в внутрь дома.

Лишь в этом случае появляется потребность в усилении тяги, выборе и установке устройства. Создание в дымоходе условий для дополнительного разрежения способствует полному отводу газов. Но все равно использование дымососа полностью не решает проблему.

Все вопросы, касающиеся функционирования дымохода, следует решать в комплексе. Простым и распространенным способом, обеспечивающим дополнительную тягу в дымоотводящей конструкции, считается монтаж дефлекторов.

Назначение и конструкция дефлектора

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам. Достаточно часто устанавливают термосмесительный клапан для твердотопливного котла, который позволяет котлу работать более эффективно.

В комплекте с таким котлом используют следующие варианты данного устройства:

• круглый «Волпер»;
• звездообразный «Шенард»;
• многоярусное приспособление;
• дефлектор Григоровича.

Каждый из них хорошо справляется со своим назначением, предотвращает опрокидывание тяги и усиливает ее при наличии ветра.

Турбовент

У него имеется еще одно название — ротационная турбина. Данное механическое устройство под напором ветра начинает вращаться в определенном направлении и образует разрежение в месте выхода из дымоотводящей трубы. Особенность турбины в том, что создаваемая ею степень разрежения прямо пропорциональна скорости ветра, причем это не зависит его направления.

В итоге при ветреной погоде сила тяги бывает слишком большой. При безветрии ротационная турбина не действует. Она состоит из шара с лопастями, монтаж которого защищает дымоход от воздействия осадков.

Флюгарка

Данное ветрозащитное устройство может устранять воздействие ветра и при этом обеспечивать в дымоходе условия для тяги. Конструкция флюгарки позволяет ей свободно вращаться под действием потоков воздуха и принимать положение, при котором исключено задувание ветра. Ее монтаж стабилизирует тягу. При использовании флюгарки надо контролировать состояние, в котором находятся подшипники вращения.

Дымосос электрический

При подборе дымососов для твердотопливных бытовых агрегатов необходимо учитывать, что они не заменяют дымовую трубу и их задействуют лишь с котлом. Устанавливают устройство исключительно на исправном дымоходе, имеющем диаметр, соответствующий мощности печки.

Когда сжигают твердое топливо, существует риск появления угарного газа и поэтому безопасности эксплуатации уделяют повышенное внимание. Дымосос задействуют в качестве вспомогательного оборудования, улучшающего процесс сжигания дров. Это означает, что без него агрегат должен качественно работать.

Данное устройство это тот же вентилятор, который способен функционировать при значительной температуре в пределах 200-250 градусов.

Вентилятор — дымосос для котла в зависимости от конструкционных особенностей бывает:

1. С колесом вентилятора, посаженным на вал двигателя. Несмотря на то, что устройство экономично и компактно, ему требуется контроль и техобслуживание.
2. С колесом, посаженным на вал привода. Отличается надежностью и долговечностью, но имеет большие габариты.

Оба вида дымососов энергозависимы и работают от электроэнергии. Основной характеристикой их функционирования является разрежение, которое образуется в дымовой трубе.

При выборе дымососа обращают внимание на ряд теххарактеристик:

• разрежение в дымоходе;
• частоту, с которой вращается колесо;
• габаритные параметры;
• объем отводимых дымовых газов.

Делая выбор устройства, когда предстоит установка дымососа для котла своими руками, проще будет сопоставить между собой номинальный объем выводимых дымовых газов и этот же параметр у нагревательного агрегата.

Основным условием, обеспечивающим эксплуатацию твердотопливного прибора, является исправный дымоход, способный обеспечить вывод газов и безопасное сжигание топлива.

Своими руками дымосос для твердотопливного котла можно изготовить, но для этого нужно приобрести детали заводского производства. Главное в этом устройстве — электродвигатель и вентилятор. При их покупке следует уделить внимание их правильной центровке.

Для домашнего варианта дымососа для твердотопливного котла достаточно диаметра вентилятора, равного 15 – 18 сантиметров. При работе электродвигателя с вентилятором, у которого нарушена центровка, появляется вибрация, создающая дискомфорт в виде гула.

расчет, монтаж и самостоятельное изготовление

В наших краях твердотопливные котлы для отдельного частного дома являются самыми распространенными. И дымоходы для твердотопливных котлов чаще всего строят из подручного материала местные строители, которые могут совершенно не разбираться в тонкостях этого дела. Им кажется, что труба для стационарного твердотопливного котла — это так же просто, как и дымоход для бабушкиной печки. Вот и выходит, что новый и дорогой твердотопливный котел чаще всего подключается в дымоход из кирпича, сложенного неизвестно кем и неизвестно как.

А неправильное подключение котла к дымоходу может привести к резкому ухудшению тяги, и исправить положение в таких случаях помогает подсоединение устройства для искусственного ее усиления. Дымососы для бытовых котлов работают, как вентиляторы, т.е. они принудительно разгоняют воздух внутри дымоходов. Часто дымососы для котлов позволяют подключать два котла в один дымоход, даже если он недостаточной высоты или недостаточного сечения.

Удаление продуктов горения из пиролизного котла с помощью дымососа

Хорошая тяга – результат правильного расчета и монтажа дымохода!

На вопрос, какой дымоход лучше для угольного котла, а какой — для дизельного и т. д., правильный ответ всегда будет разным. Потому что сделанный для дровяной печи дымоход может быть совершенно непригодным для газового котла, например. И причин у этого может быть несколько. При этом выкладывать новый капитальный дымоход взамен малоэффективного мало кто в состоянии. Вот почему имеющиеся дымоходные трубы приходится тем или иным способом усовершенствовать. Зачастую усовершенствование подразумевает монтаж дымососа для нового бытового котла.

Повсеместно дымоход для твердотопливного котла делают капитальным кирпичным. Если у него достаточные высота и сечение, то в нем всегда отличная тяга и никаких усилителей движения воздуха не требуется. Но бывают и исключения. Например, кирпичный дымоход для стационарного твердотопливного котла невозможно вывести на нужную высоту. Как правило, дымоход для твердотопливного котла элементарно делается своими руками, но не всегда он отлично справляется со своей функцией. И частенько случается, что дополнительную тягу нужно обеспечивать, используя дымососы для бытовых твердотопливных котлов, покупные или изготовленные своими руками.

Из чего и как выложить дымоход, чтобы он эффективно справлялся с удалением дыма, это тема отдельной большой статьи, и сейчас мы ее затрагивать не будем. Основательный кирпичный дымоход хороший для котла на твердом топливе или печи, но без дополнительных вставок его нельзя использовать для современных котлов на других видах топлива. К примеру, дымосос для котла может понадобиться, если установка дымохода была произведена неправильно с самого начала.

Как правильно делать подключение в дымоход для обычного котла на твердом топливе? Об этом знают высококлассные специалисты, но и они ошибаются, не заметив вовремя какой-то местной мелочи. Хороший же дымосос для твердотопливного котла или любого другого способен устранить все погрешности проектирования и строительства котлов и дымоходов. Особенно, если дымоход для котла не кирпичный, а металлический.

Это целая наука — устройство дымохода для твердотопливного котла. Что уже говорить про более сложные варианты отопительных приборов. Поэтому сплошь и рядом встречаются погрешности, даже просто кладка кирпича редко бывает идеальной. Соблюдение же всех технических нормативов по аэродинамике — задача та еще! А как сделать дымоход, если к нему будет производиться подключение котла из кирпича? Достаточно ли эффективным получится свой дымоход для твердотопливного котла? На подобные вопросы часто невозможно ответить заранее.

Дымосос может стать спасением

Маленькое и полезное устройство дымососа очень полезно использовать с пиролизным котлом. Сейчас на рынке представлены дымососы с разной производительностью, разных марок, разного качества и с разной ценой. Практически все они подключаются через конденсатор. На каждый такой насос заводского изготовления имеется инструкция, в которой указаны его параметры, часто в виде таблички, чтобы покупатель мог подключить его самостоятельно к любому из пиролизных котлов.

Сделать такое устройство можно самостоятельно, под сечение дымохода. При установке дымососа самотечный канал дымохода ни в коем случае нельзя перекрывать, так как котел в штатном режиме должен работать на естественной тяге. Должна быть создана дополнительная перемычка в выпускной трубе, чтобы можно было создать дополнительную инжекцию газов только в случае нужды. Причем, конструкция должна обеспечивать беспрепятственный поток от воздушного насоса, при этом будет увеличиваться производительность самого дымососа за счёт инжекции.

Зачем устанавливать дымосос?

От качественного дымохода и хорошей тяги зависит правильная и долговечная служба отопительного прибора, его эффективность и нормальный микроклимат в помещении. Полноценный отвод отработанных газов, то есть эффективная система дымоудаления, обеспечивает полноценное сгорание топлива и максимальный КПД. Все технические нюансы проектирования и строительства дымоходов направлены на получение отличной тяги. Она должна быть устойчивой и достаточной.

А возникает тяга, когда возникает разница температур. Раскалённый воздух из топки по законам физики устремляется вверх, унося с собой дым и сажу, которые образуются при горении. В работающих на дровах современных котлах режим может меняться от минусовых температур до плюс 350 градусов. И при этом в них всегда должно быть отличное движение воздуха. Естественной тяги в таких условиях может быть не достаточно. Так и были придуманы отдельные усилители тяги, или дымососы. Особое значение они приобрели с появлением современных котлов с высоким КПД, которые являются более капризными и требовательными.

Основная причина установки дымососа — слишком длинный горизонтальный участок перехода от котла к дымоходу. Чаще всего это происходит из-за толстых стен. Полтора метра горизонтального участка — это плохо для любого котла или печи. Дым не любит ходить по горизонтальным каналам, а в случае котлов с высоким КПД (как пиролизные, например) такая ситуация может привести практически к полному отсутствию тяги.

Как устанавливают дымосос?

Если у вас возникла необходимость установить дымосос на дымоход, который снимать или разбирать нет никакой возможности, и внутри помещения установить насос не получается, то приходится устанавливать его снаружи. Хотя самый оптимальный вариант для электрического двигателя – установка внутри помещения. Дымососы обычно продаются с рабочим колесом, крыльчаткой и электродвигателем с креплением для котла или для трубы. Выбирать подходящий дымосос нужно, учитывая его:

• Размеры;
• Мощность;
• Схему подключения.

Когда дымосос есть и труба дымохода есть, нужно придумать, как это все соединить вместе. Чаще всего двигатель крепится к импровизированной улитке. А улитка приваривается (присоединяется) уже напрямую в дымоходной трубе. Прорезь подключения должна быть оснащена заслонкой, чтобы можно было открывать или закрывать ее. Исходя из конкретных погодных и прочих условий — используя естественную либо принудительную тягу.

В принципе, ничего сложного и сверхъестественного в установке данного устройства нет, и с ней может справиться любой домашний мастер. Все можно сделать обычной болгаркой и дрелью в домашних условиях. Желательно предварительно сделать чертеж подключения, на котором будут указаны размеры и диаметры патрубков и основной трубы. Например, если труба дымохода у вас будет 159 мм, то отвод от неё для дымососа может быть 110 мм в диаметре.

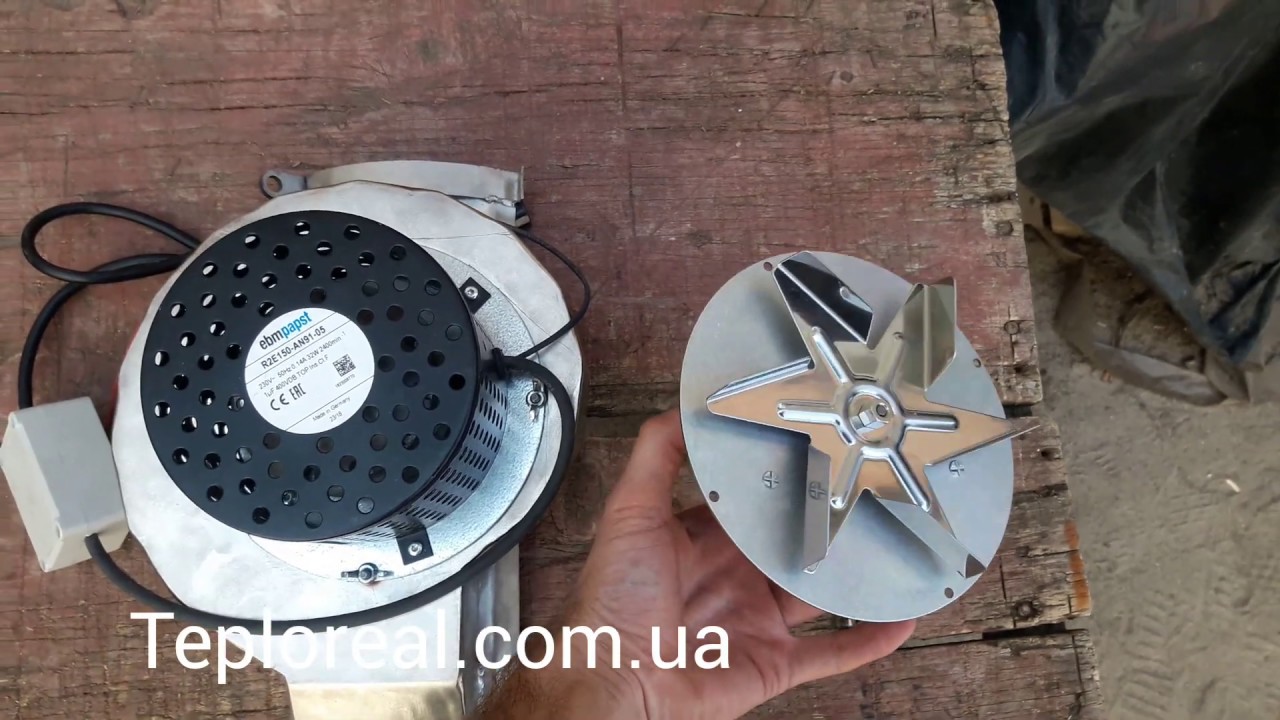

Заводские дымососы

Один из самых недорогих дымососов для маломощных (до 30 кВт) бытовых котлов — немецкий рр 152. По факту получается, что это самый дешевый дымосос из тех, которые есть в продаже. Перечислим его технические характеристики:

• Создает максимальное статическое давление в 160 Паскалей;
• Производительность — 235 метров кубических в час;
• Обороты: 2575;
• Максимальная температура перекачиваемого дыма: плюс 250 градусов;
• Напряжение 230 Вольт.

Двигатель находится снаружи, а само рабочее колесо из нержавеющей стали выходит в присоединительный фланец. Недостаток этой модели — двигатель не закрыт никаким кожухом, т.е. это устройство – исключительно для установки в помещении. За совсем небольшие деньги можно купить готовый немецкий дымосос отличного качества. Есть похожие немецкие модели для более мощных (до 60 кВт) котлов, у этих более мощный мотор, который уже закрыт кожухом, и более крупное колесо с крыльчаткой. Стоимость, конечно, намного выше.

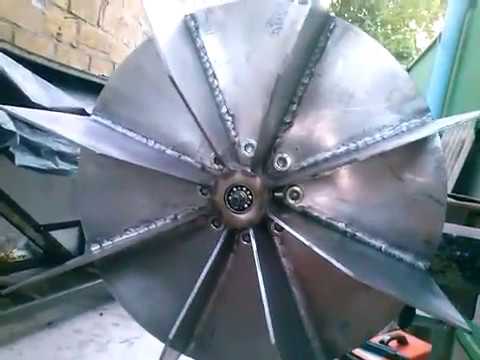

Самодельный агрегат

Для тех, кому жалко денег на покупной дымосос, есть отличная альтернатива – его можно сделать самостоятельно! По сравнению с покупными, такой агрегат обходится в сущие копейки. Самодельный дымосос изготавливается обычно из 230 мм алмазного изношенного диска, к которому привариваются лопатки. Двигатель можно взять на барахолке, например, моторчик от стиральной машины двухскоростного двигателя. Такое простое устройство обеспечивает до 3000 оборотов в режиме отжим. Можно даже не подключать через понижающий трансформатор, но при этом можно сразу (или в дальнейшем) сделать регулятор мощности. Без особых перегрузок такое самодельное устройство способно отлично проработать несколько лет.

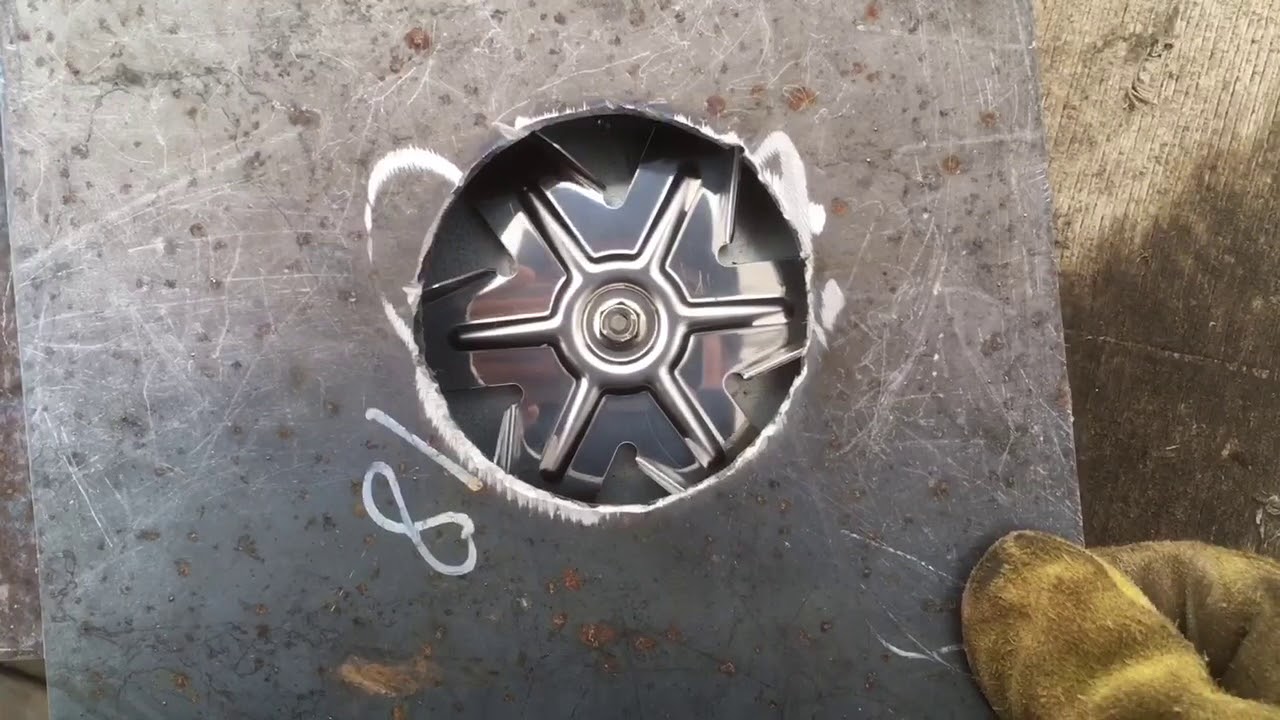

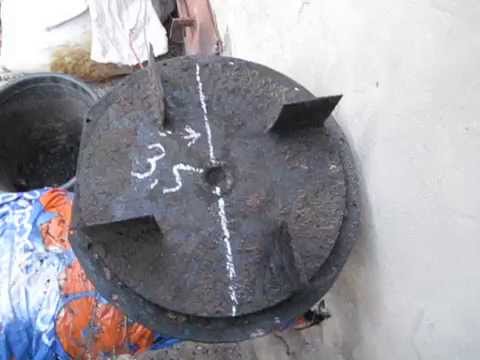

Самостоятельно изготовленный дымосос в форме улитки

Правильно установленный дымосос, несмотря на то, что он устанавливается внутри металлических труб, практически не слышен во время работы, он работает даже тише, чем нагнетающий вентилятор. При этом скорость «ветра» достигает 150 метров внутри дымохода. Для проверки работы устройства должен быть люк ревизии снизу, благодаря чему в любое время можно посмотреть, как устройство будет работать при открывании загрузочной двери в котле.

Самодельный дымосос, цена , интимные игрушки от «ТД КОМТЕХ»

Торговый дом «Комтех» осуществляет поставку всего спектра промышленного тепловентиляционного оборудования.



В ассортименте более 1000 наименований: осевые и радиальные вентиляторы, тягодутьевые машины, крышные вентиляторы, водяные, паровые и электрические калориферы, воздушно-отопительные агрегаты, тепловые завесы и комплектующие к ним.



Вся продукция находится в наличии на нашем складе и может быть доставлена в любой регион России в кратчайшие сроки.



Мы гарантируем высокое качество наших изделий, подтвержденное сертификатами соответствия, и выгодные цены, как для оптовых, так и для розничных покупателей. Возможна отсрочка платежа!



Для получения консультации специалиста звоните по телефону +7 (343) 213-08-50



Вентиляционное оборудование:



Теплообменное оборудование:



Вам требуется поставка надежного теплообменного или вентиляционного промышленного оборудования? Ищете выгодные условия? Хотите получить заказ точно в срок?



Тогда звоните по телефону +7 (343) 213-08-50. Будем рады помочь Вам!



Наши преимущества

• Наличие более 1000 видов вентиляционного и теплового оборудования на складе Екатеринбурга.
• Выгодные цены, сравнимые с ценами конкурентов.
• Доставка по всем регионам Российской Федерации.
• Рассмотрение заявок в короткие сроки и своевременная доставка заказа.
• Дополнительные скидки на покупки оптом, в зависимости от объема товара, и отсрочку платежа.
• Качество товара гарантировано, предоставляется вся необходимая документация.



Товар в наличии на складе

Высокое качество

Оперативная доставка

Скидки оптовикам



Схема работы



	Вы отправляете заявку
	Мы выставляем Вам счет
	Вы оплачиваете покупку удобным для Вас способом
	Получаете свой товар



Дымососы для котлов — модели для дома, виды и возможности

---

Содержание:
1. Назначение и функции
2. Конструкционные особенности
3. Виды и возможности
4. Использование дымососов в различных системах отопления

Работа автономного отопительного оборудования напрямую связана с качеством вентиляционных систем.

Неэффективный отвод продуктов горения в атмосферу не только снижает действенность работы устройств, предназначенных для сжигания топлива, но и чрезвычайно опасен для жизни.

Поэтому обустройство коммуникаций для вывода отработанных газов наружу столь важно.

Назначение и функции

Важной частью эффективных вентиляционных систем являются дымососы для котлов.

Дымососы – это разновидность термоустойчивых вентиляторов со средним или низким давлением воздуха, а также дутьевых механизмов, изготовленных по специальной технологии, предназначенные для рециркуляции газов. Благодаря особо прочной конструкции кожуха и лопастного колеса, приборы, в составе которого могут находиться несгоревшие частицы топлива, а также кислотному конденсату.

Дымососы предназначены для принудительного перемещения отработанных газов и наружного воздуха в печах, каминах и котлах, а также других устройствах сжигания различных видов топлива. Их установка необходима в дымоходах, где естественная вентиляция не способна к осуществлению качественного газоотвода, а также весьма желательна в иных случаях. Данные устройства устанавливают в каналах дымоходов непосредственно за теплогенераторами.

Помимо вывода продуктов горения в атмосферу, дымососы для котлов выполняют и другие важные функции:

• улучшают КПД отопительных установок;
• нейтрализуют скапливание дыма в отопляемых помещениях;
• исключают возможность обратного поступления отработанных газов;
• минимизируют скапливание смол в котлах и каминах;
• повышают эффективность горения в топке.

Конструкционные особенности

Материалом для составных агрегатов данного устройства служит жароустойчивая сталь. Оптимальных причин для её использования несколько. В первую очередь, это высокая температура в дымоходе (иногда достигает более 300 градусов), а также необходимость в применении теплоизоляции корпуса.

Состав дымососной системы:

1. Ходовую часть – вращающийся за счет подшипников вал, который расположен в герметично закрытой ванне.
2. Рабочее колесо – закрепленный на валу диск со стационарно прикрепленными лопатками.
3. Направляющий аппарат – узел на всасывающем патрубке, закрепленный перед вентилятором.
4. Сам корпус.
5. Нагнетательный патрубок и всасывающий патрубок.

Вращаясь, рабочее колесо создает центробежную силу. Воздух, находящийся в системе, отбрасывается, и захватываются другие потоки. Направляющий аппарат предназначен для регулировки подачи воздуха в систему. Размещение приспособления для принудительного отвода отработанных газов возможно как в горизонтальной, так и во вертикальной части дымохода.

Виды и возможности

Различают дымососы с прямой (Д) и обратной (ДН) тягой. Конструктивной особенностью лопатки рабочего колеса устройства в первом случае является изгиб вперед, а во втором – назад.

Дымососы для бытовых котлов Д обеспечивают вывод продуктов горения за пределы помещений при отсутствии естественной вентиляции. Размещают их над обогревательными системами.

Дымососы ДН оборудованы системами золоулавливания и ступицами для защиты подшипников рабочего колеса. Используют их в условиях повышенных температур.

Возможности современных дымососов:

1. Беспрерывная работа длительное время.
2. Установка внутри и вне помещений.
3. Изготовление установок правого и левого вращения.
4. Содержание пыли и других агрессивных частиц в газо-воздушных смесях не должны превышать максимально допускаемых производителями величин.
5. Температура газов в системах должна находиться в пределах, установленных производителями (чаще всего это 200-250 градусов при рабочем колесе из углеродистой, и до 400 – из легированной стали).

Использование дымососов в различных системах отопления

Если говорить об использовании оборудования для принудительного отвода отработанных газов при различных видах отопительных систем, то дымососы для бытовых твердотопливных котлов здесь занимают лидирующие позиции.

Купить твердотопливный котел отопления – это первая задача. Вторая – позаботиться о вентиляции.

Связано это, прежде всего, с необходимостью регулярного прочищения стенок дымохода от твердых частиц, образующихся при сгорании топлива.

Принудительное же выбрасывание их в атмосферу позволяет проводить такие процедуры намного реже.

Значительно меньше востребованы дымососы для пиролизных котлов. Ведь после повторного сгорания газообразных веществ получение дыма минимально. И, конечно же, по причинам отсутствия дымохода как такового, вовсе не нуждаются в подобных устройствах электрические отопительные системы. Но подобный апгрейд может быть вполне уместен для применения в квартирах многоэтажных домов, поскольку в них отсутствуют возможности вертикальной установки вытяжных коммуникаций.

Правильное оснащение отопительных систем необходимыми для качественной работы агрегатами позволяет не только обеспечить комфортный температурный режим в помещениях, но и безопасность людей, которые в них проживают.

Цена устройства для принудительного выведения газов зависит от габаритов, а также мощности тяги. Но, если она слишком высока, всегда можно изготовить дымосос для котла своими руками.

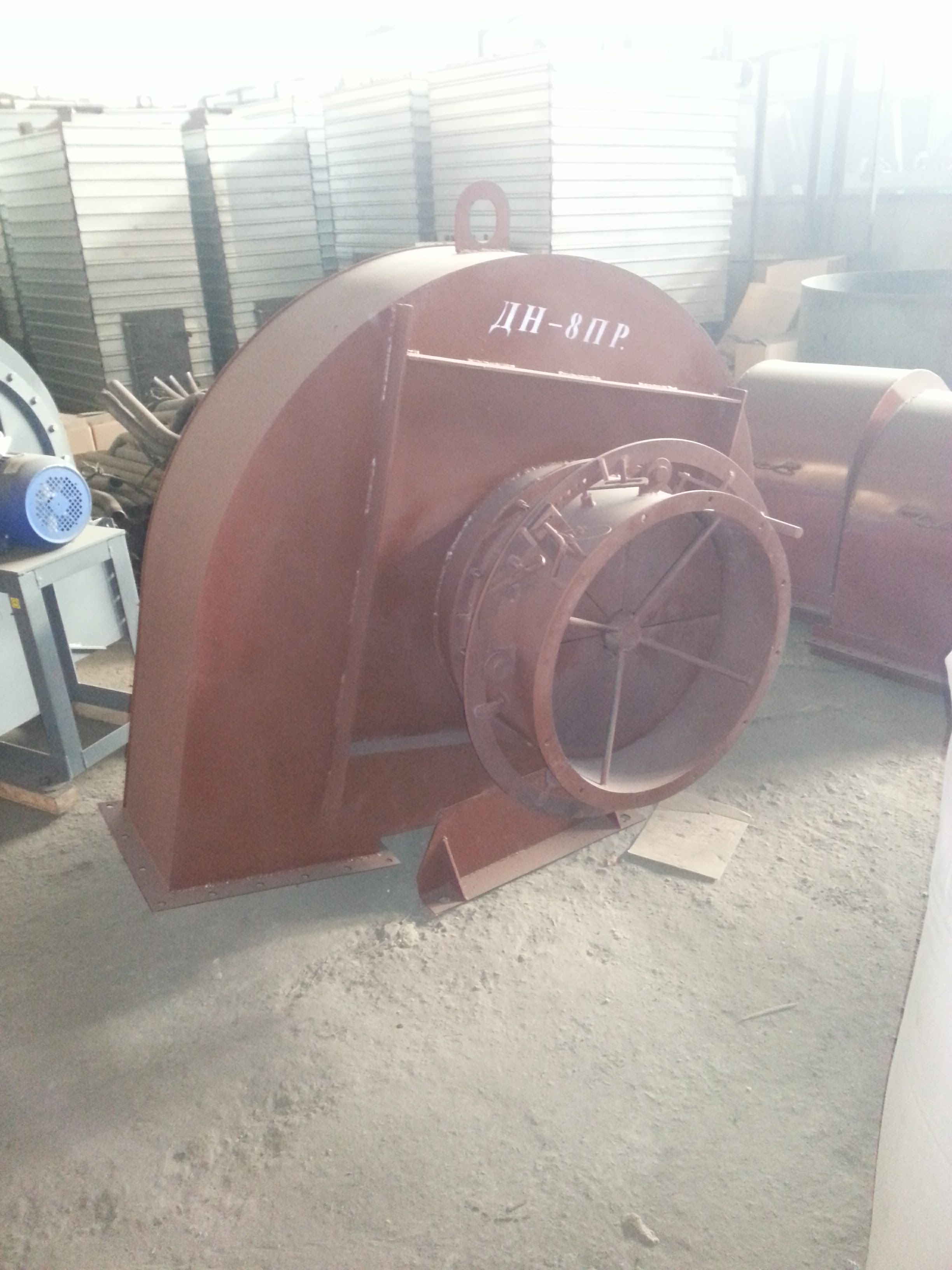

Дымососы ДН — каталог производителя АРМАВЕНТ

Дымососы ДН

Дымососы ДН — это промышленные технические тягодутьевые машины среднего или высокого давления, одностороннего всасывания. Предназначены для подачи чистого воздуха в топливные системы котельных установок и для вытяжки продуктов горения из топочных камер котлов, в том числе газомазутных. Дымососы серии ДН имеют увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами ВДН, что увеличивает срок их службы.
Конструкция дымососов состоит из рабочего колеса, улитки, всасывающей воронки, осевого направляющего аппарата и установочной рамы. Рабочее колесо имеет 16 назад загнутых лопаток, которые покрыты специальным сплавом для большей устойчивости к абразивной золе. Корпус — спиральный поворотный, для удобства монтажа к вентиляционному каналу изготавливается с углом разворота выхлопа от 0° до 270°. Для усиление монолитности конструкции дымососов применяются специальные корпусные ребра жесткости. С целью повышения сопротивляемости внешней среде, наружные детали покрываются специальными лакокрасочными материалами.
Эксплуатация дымососов должна проходить в условиях умеренного климата при температуре окружающего воздуха -30..+40 °С, второй и третьей категорией размещения (У2 или У3). Возможно применение дымососов ДН в условиях умеренного климата первой категории размещения (У1), если электрическая часть машины защищена от атмосферных осадков и прямых солнечных лучей.

Изготавливаются по ТУ 3113-004-03002146-2016.

В нашей производственной компании вы можете купить дымососы ДН по лучшей цене.

Стандартное исполнение (по умолчанию) :

• общепромышленное исполнение (без элементов взрывозащиты)

• температурный режим перемещаемых сред не превышает +200°С

• корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред)

• климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружение -30 +40 °С)

Нестандартное исполнение (по запросу) может включать :

• температурный режим перемещаемых сред до +400°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения

• изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами

Расшифровка конструктивных схем (исполнений) :

• Схема 1 (исполнение 1) — рабочее колесо дымососа расположено на валу электродвигателя (посмотреть схему)
• Схема 3 (исполнение 3) — рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты (посмотреть схему)
• Схема 5 (исполнение 5) — рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей (посмотреть схему)

Модельный ряд и краткие технические характеристики дымососов ДН

для просмотра полных характеристик определенного дымососа нажмите на его обозначение

Обозначение дымососа	Конструктивное исполнение (схема)	Комплектация электродвигателями		Пределы параметров в рабочей зоне при температуре перемещаемой среды 100°С
		По мощности (кВт)	По частоте вращения (об./мин.)
				По производительности (м3/час)	По полному давлению (Па)
	1,3,5	5,5-15	1500/3000	1800-17200 *	4300-180 *
	1,3,5	3-11	1000/1500	2500-17000	2250-360
	1,3,5	5,5-18,5	1000/1500	4000-25000	2850-450
	1,3,5	11-30	1000/1500	5000-34000	3450-550
	1,3,5	15-45	1000/1500	7000-47000	4300-680
	1,3,5	30-90	1000/1500	10000-66000	5500-900
	1,3,5	30-110	1000/1500	13000-80000	5500-1000
	3	30-250	750/1000/1500	14000-120000	7800-950
	3	55-400	750/1000/1500	20000-170000	10100-1200
	3	45-250	600/750/1000	28000-162000	5625-900
	3	90-355	600/750/1000	36000-210000	6880-1190

* — приведены значения для температуры перемещаемой среды 200 °С


Варианты углов поворота корпуса дымососов правого и левого вращения (вид со стороны «двигателя»)



Варианты установки и крепления дымососов ДН к фундаменту

Для дымососов исполнением 1 (схемой 1)


стандартное исполнение	на едином постаменте	на едином постаменте с виброоснованием
для машин №6,3-№13

Для дымососов исполнением 3 (схемой 3)


стандартное исполнение	на едином постаменте	на едином постаменте с виброоснованием
для машин №6,3-№13
на единой раме	на раздельной раме	на едином постаменте	на едином постаменте с виброоснованием
для машин №13-№22

Для дымососов исполнением 5 (схемой 5)


стандартное исполнение	на едином постаменте	на едином постаменте с виброоснованием

Для правильного подбора дымососов рекомендуем заполнить опросный лист

Аэродинамические и акустические характеристики, габаритные размеры определенного номера дымососа ДН можно посмотреть, нажав на его обозначение в первом столбце таблицы с техническими характеристиками.

Купить дымососы

Создать тягу в котле и печи – установка дымососа и др.

Часто замечают, что тяга через твердотопливный котел бывает недостаточной или отсутствует полностью, выход ищут в установке дополнительных систем на имеющуюся систему «котел-дымоход». Правильно ли устанавливать дымосос на котел в частном доме? — как это делается и к каким результатам приводит…

В теплую погоду нет тяги в котле

Почему нет тяги, когда на улице тепло? В межсезонье естественная тяга в высоких дымоходах ослабевает, а летом пропадает вообще или появляется обратная тяга.

• Естественная тяга зависит от разности плотностей воздуха на уровне топки котла и среза дымохода, т.е. от разности температур. Также на тягу оказывает существенное влияние ветер, который создает разрежение в дымоходе, чем больше скорость воздуха возле трубы, тем сильнее и тяга.

Летом температуры выравниваются, или вверху бывает холоднее, чем в доме, растопить котел в таких условиях не получается – дым отказывается выходить через дымоход, наполняет помещение… Что делать? Дымосос, по мнению отдельных специалистов должен выручить в подобной ситуации, когда на улице не слишком холодно.

Иногда считают, что дымосос нужен и круглый год, так как тяга «почему-то» слабая. Чем ее увеличить? – нужно ставить дымосос?

Почему бывает слабая тяга в печи и в котле

• Большие отложения сажи в котле и в дымоходе, уменьшилось сечение, большое сопротивление движению воздуха.
• Движение воздуха перекрывается разрушением дымохода, отслоилась стенка, обрушилась штукатурка, или есть подсос воздуха помимо котла – дыра в трубе.
• Дымоход не соответствует СНиП – высота меньше конька (согласно нормативов должна…), диаметр не соответствует характеристикам котла.

• Нет подачи воздуха в помещение, где установлен котел.

• Оборудование не настроено – перекрыты заслонки, шибера.



В большинстве случаев, когда тяга плохая, причины обычные– засорилось, поломалось, не соответствует. Нужны ли дополнительные механизмы-средства, чтобы преодолеть эти преграды, или лучше их устранить?

Как работает домосос – установка

Дымососы можно встретить в больших котельных повсеместно, там создается постоянная тяга на высоких дымоход с помощью вентиляторов. Работает автоматика, контролирующая горение и количество воздуха, управляет котлами и движением воды…

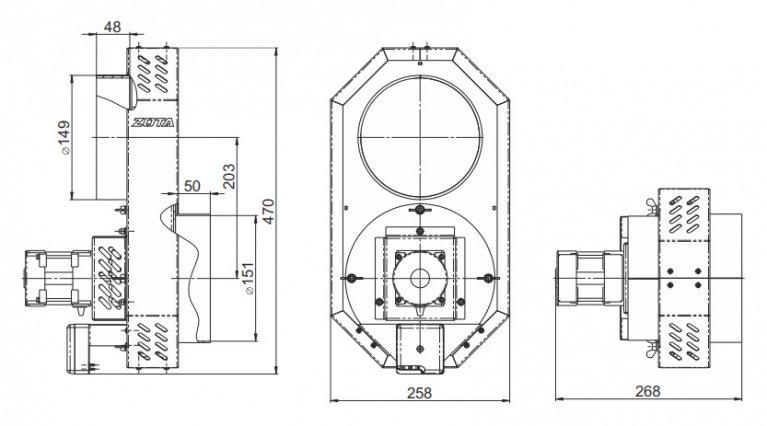

• Дымосос представляет собой вентилятор, который можно установить в дымоходе (в обводном канале для дымососа), и способный работать при больших температурах газов. Как разновидность – вентилятор, устанавливаемый в конце дымохода, в самой верхней точке. В любом случае большим недостатком дымососа является необходимость постоянной (ежедневной) чистки крыльчатки и др. от налипших зольных частиц.

Цена на дымосос для бытового котла достигает 100 у.е. Установка – по прилагаемой инструкции. За что платить такие деньги и какой результат?

Почему в домах не нужен самостоятельно установленный дымосос

Дымосос создает искусственную тягу и обеспечивает горение топлива в котле. Но, если прекращается электропитание, случается поломка техники, то большая закладка топлива перестает обеспечиваться кислородом для полного сгорания, тухнет с большим выбросом СО (угарного газа) в помещение.

• Самостоятельная установка дымососов для котлов и печей, находящихся в жилых помещениях, весьма опасна. Попадание СО в жилую зону угрожает здоровью и жизни. Если подобная система остается без постоянного надзора, например, ночью, создается недопустимая ситуация.

Решать вопрос тяги нужно, либо устранением возможных неполадок в системе «котел-дымоход», либо приобретением заводского котла с принудительным проветриванием топочной зоны нагнетающим вентилятором.

Поможет ли нагнетающий вентилятор

Множество автоматизированных твердотопливных котлов снабжены вентиляторами, которые обеспечивают подачу воздуха в требуемом количестве на топливо, и тем самым задают интенсивность горения. Вентиляторами управляет контроллер, получающий информацию о температуре теплоносителя. Таким образом автоматика еще и поддерживает заданную мощность горения и предотвращает закипание.

Заводские конструкции котлов с нагнетательным вентиляторным проветриванием рассчитаны на ситуации, когда прекращается подача энергии (работа вентилятора), не допускают загазирования помещения продуктами горения. Любые самодельные системы не дадут гарантии на это. Поэтому и нагнетательные вентиляторы (их применение гораздо более дешевое и удобное, чем дымососов, так как они работают с чистым и прохладным воздухом) не дают гарантии безопасности при самодельном исполнении и не могут быть рекомендованы как дополнительное оборудование к котлу. Но как решить вопрос с плохой тягой?

Как растопить котел без тяги летом

Если горение в топке началось, температура повысилась, то тяга в дымоходе возникнет даже в самый жаркий безветренный день. Давно известный способ, как задать первоначальную тягу для разгорания дров.

Применяют пылесос, вентилятор, подставленные в поддувало, и нагнетающие воздух в зону горения. Таким образом, пусть даже с частичным выбросом газов горения в атмосферу помещения, но под постоянным контролем человека, обеспечивается воспламенение небольшого количества топлива (мелких дров) и прогрев камеры сжигания. После чего возникает небольшая тяга, и далее, если не форсировать докладку топлива, возникает устойчивое горение.

• С помощью подручных воздуходуйных средств можно обеспечить первоначальную тягу и воспламенение дров в самом простом котле или в печи. Создавать постоянно работающие дымососы или нагнетающие вентиляторы не рекомендуется. За меньшую цену можно модернизировать, отремонтировать дымоход, чтобы он обеспечивал проветривание…

Частотный преобразователь для дымососа

Дымососные и дутьевые вентиляторы представляют собой обычные «улитки», но работают в значительно более динамичных условиях, чем простые вентиляторы для помещений. Задача дымососа – компенсировать тягу в дымовой трубе котельной, таким образом, чтобы соотношение топливо-воздух в топке котла было всегда оптимальным и стабильным. Тяга существенно зависит от погоды, ветра и температуры воздуха.

Дымососы устанавливаются на выходе из топки, таким образом, чтобы на них не действовала слишком высокая температура отработанных газов. Дутьевые насосы (воздуходувки) устанавливаются перед топкой, нагнетают воздух и работают в более легких условиях.

В принципе, можно еще раз повторить, это та же приточно-вытяжная вентиляция, но куда более динамичная, чем вентиляция помещений. Из-за сложной конфигурации труб и перепадов давлений здесь возможны и автоколебания, вплоть до срыва факелов в топках. По размерам труб (длине и сечению) резонансные частоты таких «органов» лежат в области инфразвука, а энергия, запасаемая в колебаниях газов, может достигать десятки кВт. Поэтому нет ничего удивительного в том, что нагрузка на двигатели вентиляторов меняется от 10% до 200% на практике. Конечно, в среднем, если проектировалось все верно, перебои в производительности котлов нечастое явление, но практика и проекты – это вещи разные.

Наибольший расход энергии на нужды продувки в котельных приходится на теплую сухую погоду, но в таком случае, от котельной и мощность требуется минимальная. Этим котельная выгодно отличается от ТЭЦ, где в любых условиях требуется высокая производительность котлов, для выработки электроэнергии, по какой причине ТЭЦ можно издалека увидеть по высоким трубам.

Традиционные способы управления

Давно устоявшиеся методы регулирования воздушного потока состоят в использовании вентиляторов, работающих на постоянной скорости (понятно, что приблизительно постоянной) и приводимых в действие асинхронными двигателями, с мощностью порядка 50-70 кВт. В какой-то мере, инерция колеса «улитки» помогает сгладить перепады давления. Производительность регулируется шиберами, приводимыми от сервоприводов.

Скорость реакции сервопривода на сигнал управления часто бывает недостаточной, и, при определенных условиях, контур входит в автоколебания, что вовсе не улучшает производительность. Персонал бывает вынужденным справляться с этим вручную, при помощи всяких искусственных приемов, вплоть до перехода на ручное управление. Заслонки устанавливаются перед топками и после них. Фактическое положение заслонок не всегда бывает известно оператору.

Для нормального горения при заданном расходе топлива достаточно знать расход воздуха через топку. Эту информацию можно получить, измеряя разность давлений дифференциальным манометром перед топкой. По диаметру диафрагмы в подводящей трубе (площади сечения) и соответствующих расчетов получают функцию расхода воздуха в кубометрах в секунду, или других единицах, от разности давлений (дифференциального давления).

По этому расходу определяется и расход топлива, жидкого или газообразного, таким образом, чтобы стехиометрическое соотношение реагентов (кислорода и горючего) было оптимальным – полное сгорание. В целях экологической чистоты должен быть небольшой избыток кислорода, чтобы в дымовых газах выходил, по возможности, чистый CO2. (Тем не менее, избыток кислорода приведет у ускоренному прогоранию стали котла и прочей дымовой арматуры.) Таким образом работают правильные в прямом смысле, без кавычек, котельные. Без черной магии с одним датчиком давления, установленным где попало и с непонятными параметрами обратной связи в контуре управления заслонками.

Даже в том случае, если система заслонок решает главную задачу – оптимальное горение во всем диапазоне производительности, она заведомо не оптимальна по отношению к вентиляторам. Нагрузка на вентиляторы не равномерна, и они либо бесполезно создают избыточное давление, работая на прикрытые заслонки, либо работают с недогрузкой, почти вхолостую. В первом случае высока вероятность выхода двигателей из строя, да и износ вентиляторов от этого не уменьшается, во втором случае двигатель также работает, потребляя лишнюю энергию.

Еще одна проблема – это токовые перегрузки при пуске дымососов и вентиляторов. Газ в вентиляторе может оказывать серьезное сопротивление раскрутке колеса и скольжение в момент пуска становится чрезмерно большим. Это способно повредить и вывести из строя обмотки и даже разрушить короткозамкнутые обмотки роторов, сделанные из алюминия. В любом случае, в любой котельной был бы очень выгоден постепенный режим разгона вентиляторов при пуске.

Применение частотных преобразователей

Частотные преобразователи – это последнее слово техники, делающее невозможное возможным. Они появились, в общем, не вчера – уже в 2000 году на отдельных российских предприятиях или «что-то слышали» о них, или даже эксплуатировали. Но цена была еще высокой. Сегодня цены на любую модель преобразователя частоты совершенно доступны любому предприятию.

Частотный преобразователь в котельной.

Частотные преобразователи включаются в разрыв питания электродвигателя. Их функция очень проста – они получают на входе напряжение 380 В с частотой 50 Гц, а на выходе формируют трехфазное напряжение с частотой, от которой зависит и частота вращения, от 0 до 200…400 Гц и напряжением от 0 до 400 В. При этом к.п.д. современного преобразователя частоты уже приближается к 99%. Таким образом, если двигатель имеет мощность 50 кВт, то сам преобразователь частоты потребляет всего около 500 Вт, столько, сколько системный блок компьютера. Большая часть этой энергии рассеивается в виде тепла на силовых ключах устройства. Примерно 5-10 Вт расходуется на питание цепей управления.

Таким образом, схема преобразователя частоты, почти ничего не потребляя, дает невиданные ранее возможности: свободно регулировать частоту вращения и крутящий момент асинхронных электродвигателей, в полном диапазоне возможностей двигателя. Так как преобразователи частоты управляются микропроцессорами, то их функциональные возможности практически безграничны.

При пуске двигателя от магнитных пускателей возникают пусковые токи, превышающие номинальные в 5-7 раз. Пусковой момент двигателя в начальный момент очень мал, так как почти вся энергия тока расходуется на намагничивание активной стали. Хотя это длится недолго, но вызывает определенные проблемы.

При пуске двигателей с помощью преобразователя частоты пусковой ток может быть сведен до минимума. Можно управлять разгоном, от нескольких оборотов в минуту до номинальной скорости, в течении очень длительного времени. На низких оборотах двигателя возможно обеспечить повышенный крутящий момент.

Важно понимать, как это происходит, чтобы не испортить двигатель. На низкой частоте индуктивное сопротивление двигателя становится малым, и уже при сравнительно небольшом напряжении через обмотки можно пропускать значительный ток. Этот ток создаст большой пусковой момент, порядка 200%.

При этом тепловой баланс двигателя не соблюдается, поэтому длится этот период перегрузки недолго, практически не более минуты. Дальше рост температуры обмоток выше допустимого. Специальная функция boost при правильных настройках обеспечит нужный пусковой момент без возникновения ошибки типа Current overload (перегрузка по току).

Алгоритм раскрутки двигателя, который применяет контроллер преобразователя частоты, состоит в том, что в соответствии с известными преобразователю данными о двигателе, преобразователь частоты начинает с подачи на двигатель небольшого напряжения при пониженной частоте, от 1…1,5 Гц. Достигнув тока ограничения, преобразователь удерживает его и продолжает разгон до заданной частоты. Задание частоты может определяться установленными значениями или регулятором. Поведение преобразователя частоты может быть очень разным, в зависимости от настроек.

Динамическое торможение преобразователем частоты

Асинхронные двигатели, работающие в режиме свободного выбега, могут тормозиться динамическими способами самим преобразователем: противовключением и торможением постоянным током. Первый метод состоит в смене фаз и возникновении противоположного крутящего момента.

При этом возникает ток торможения в обмотках двигателя, рассеивающий на них тепло. В него, собственно, и уходит энергия. Кроме того, тепло рассеивается и на силовых транзисторах инвертора. Все происходит, как при обычной работе двигателя, только «задом наперед».

При торможении постоянным током (второй способ), инверторный мост управляется таким образом (с помощью ШИМ), что к обмоткам двигателя оказывается подключено небольшое постоянное напряжение и статор подмагничивается. Это поле возбуждает переменный ток с частотой вращения в короткозамкнутой обмотке ротора и часть тепла рассеивается в нем. Остальная энергия трансформируется в обмотки статора и наводит в них значительное напряжение (с электрической точки зрения, асинхронный двигатель – это просто трансформатор с большим коэффициентом трансформации и замкнутой понижающей обмоткой).

Затем прикладывается к инверторному мосту и через шунтирующие диоды ключей заряжает конденсатор звена постоянного тока. Вот здесь звено постоянного тока преобразователя частоты должно быть зашунтировано внешним резистором, куда уйдет тормозной ток оставшейся части энергии. Резистор также управляется через отдельный силовой ключ, который преобразователь подключает только в режиме торможения.

В преобразователе это напряжение способно привести к пробою конденсаторов. Спасением в данном случае может быть только тормозной резистор, так как все цепи соединены непосредственно. На тормозном резисторе рассеивается оставшаяся часть тепла. Выбор тормозного резистора для преобразователя частоты должен быть таким, чтобы на нем рассеивалась как можно большая часть мощности торможения. В паспорте преобразователя частоты все это указано для каждого двигателя, так что рассчитывать ничего не придется.

Не следует переоценивать возможности динамического торможения! Его эффективность составляет примерно 10…20% от механических тормозов, словом, все как на железной дороге: динамическое торможение не заменяет рабочие тормоза, законы физики одинаковы везде. При торможении вся энергия преобразуется в тепло, а возможность рассеивать тепло у проводов обмоток в изоляции совсем другая, чем у массивных деталей, нагреваемых трением колодок и сухарей в механических тормоза.

Проблемы у потребителей возникают тогда, когда преобразователь жалуется на перегрузку по току. Его дальнейшее поведение может быть двояким: спасать самого себя и перестать тормозить или тормозить до выхода из строя самого преобразователя. Все зависит от приоритетов потребителя и настроек преобразователя частоты.

Электропривод в котельных

Сочетание управляемого частотного преобразователя, электродвигателя и вентилятора является самостоятельным агрегатом для котельной. Управление по частоте вращения идет от системы, регулирующей производительность котла.

Электропривод с частотником (справа) и без него.

Обычно система управления котлом управляет расходом воздуха и расходом топлива одновременно. Совсем нетрудно интегрировать в нее частотный преобразователь, имеющий для этого массу возможностей и совместимый со всеми типами датчиков. Частотники подойдут и для насосного агрегата.

При правильной настройке, правильном выборе электродвигателя и запаса по мощности, частотный преобразователь легко обеспечит:

• экономию энергии на дутьевую вентиляцию до 70%;
• динамическое регулирование потока в любом месте;
• компенсацию всех отклонений давления;
• плавный разгон и торможение;
• точное регулирование скорости вентилятора;
• согласованное управление вентиляторами для повышения тяги;
• полное решение проблемы больших пусковых токов;
• снижение шума и вибраций;
• повысит долговечность котельных механизмов;
• повысит долговечность воздушной и газовой арматуры;
• позволит отказаться от шиберов почти или полностью.

Поскольку в частотных преобразователях предусмотрен режим векторного управления, то они наилучшим образом подходят для сложных вентиляторных применений, к каким как раз котельные и относятся. Энергия экономится до предела, потому, что частотный преобразователь способен подстраивать режим вентилятора к условиям имеющегося потока и его требуемой величине. Кроме того, в какой-то степени происходит и рекуперация энергии при выбеге и торможении, хоть и небольшая ее доля, но все-таки, не пропадает даром.

Противники частотных преобразователей (а есть и такие на разных форумах в сети), считают, что они не могут справиться со всеми рабочими условиями. Это неверно, как раз те, кто это утверждает, не могут справиться с настройкой частотных преобразователей. Это, в общем-то,  задача для инженеров, знающих свою технику, а не для перекладывателей бумажек с техническими дипломами. Тем более, что для многих это «дело новое», никаких методичек и инструкций, кроме заводских, на этот счет еще не наработано.

Наиболее частые проблемы, с которыми сталкиваются потребители:

1. неправильный выбор преобразователя частоты или двигателя по мощности;
2. ошибки с перегрузками по току;
3. перенапряжение в звене постоянного тока;
4. неправильные настройки разгона и торможения;
5. неправильные настройки ПИД-регулятора;
6. нарушение условий эксплуатации.

Все проблемы, кроме последней, вызваны динамикой механизмов, которыми потребители управляют. Так это проблемы самих потребителей. Ведь частотник именно для таких механизмов и приобретают: вентилятора или насосного агрегата, а не для механизмов с постоянной нагрузкой.

Если в оборудовании применяется штатный двигатель, условно говоря, мощностью в 1, то его надо заменять парой преобразователь-двигатель мощностью в 1,2, если это не какой-нибудь маленький сервопривод. Преобразователь следует выбирать мощностью, точно соответствующей мощности используемого двигателя, хотя допускается и использование других двигателей. Допускается. С массой проблем и настроек.

Чтобы избегать перегрузок преобразователей, необходимо хорошо знать динамику механизмов. В случае котельных вентиляторов надо хорошо представлять себе нагрузки на конкретный дымосос или дутьевой вентилятор, их пределы и скорости изменения. Преобразователь не может волшебным образом решить все вопросы за пользователя. Также следует учитывать порядок запуска и работы агрегатов, их взаимное влияние друг на друга.

Необходимо понимать, что разгон и торможение, особенно быстрые и в процессе регулирования, являются процессами экстремальными и здесь есть немало вариантов и стратегий для выгодной настройки регулятора частоты, режимов работы и функции U/f. Все зависит от местных условий, и пока преобразователи еще не совсем «интеллектуальны» чтобы самостоятельно адаптировать многие десятки своих параметров под простое задание от потребителя. Но это нисколько не снижает их ценности и их больших перспектив на будущее. Будущее за ними.

Advanced And Efficient дымоудаление для грилей

Современное и дорогое. выхлопных газов для грилей , доступные на Alibaba.com, являются одними из самых эффективных машин для удаления отходов и газов, которые идеально подходят для всех видов промышленного использования. Независимо от того, какие токсичные газы вы хотите удалить, эти. Выхлопной дым для грилей не имеет себе равных по своим характеристикам. Возьмите эти фантастические диапазоны. вытяжной дым для грилей на стройплощадке и предлагает вашим работникам экологически чистую среду.

Потрясающая коллекция этих превосходных. для отвода дыма для грилей оснащены всеми последними функциями, которые могут помочь в повышении производительности. Эти. Вытяжной вентилятор для грилей оснащен эффективными вентиляторами, которые обеспечивают высокое давление ветра, улучшенное всасывание и низкий уровень шума. Эти. Выхлопные газы для решеток обладают высокой емкостью, долговечностью, а запатентованная конструкция крыльчатки некоторых моделей позволяет им предотвращать образование искр и отделять пыль. Доступны как одноручные, так и двуручные варианты.

Уникальное. Выхлопной дым для грилей на Alibaba.com способен улавливать огромную пыль без функции выхода, их очень легко чистить и обслуживать. Эти машины также оснащены сопротивлением высокотемпературному потоку и способны эффективно охлаждать горячие газы. Файл. выхлопной дым для грилей нейтрализует газы и может обрабатывать легковоспламеняющуюся пыль без шансов взрыва. Эти. дымоудаление для грилей в основном используется для очистки промышленных отходов, сероочистки, пылеудаления с улучшенным очищающим эффектом и абсолютно точным в работе.

Получите эти инновационные продукты из широкого спектра. выхлопных газов для грилей на Alibaba.com и сэкономьте деньги при их покупке. Эти продукты сертифицированы и, как известно, соответствуют всем необходимым стандартам безопасности. Возможна индивидуальная настройка некоторых моделей в зависимости от ваших требований.

Паяльные пистолеты и утюги Подробная информация о новом антистатическом дымососе с подсветкой для ремонта телефонов / сварки ЧПУ, металлообработка и производство

Подробная информация о новом антистатическом дымососе с подсветкой для ремонта / сварки телефонов

, мы помогаем вам продемонстрировать его индивидуально.- 1 багажная бирка (с кольцом из нержавеющей стали), кулон с именной табличкой с бриллиантовой огранкой калибра 013 Подвески и подвески Ювелирные изделия: одежда. Теперь это уникальная харизма бренда. Этот набор подтяжек и галстука-бабочки — отличная идея для подарка на любой случай. Ширина — габаритные Размеры: 26 1/8 дюйма от центра к центру: 23 1/2 дюйма. Встроенные обратные клапаны: спроектированы для устранения перекрестного потока. От производителя. Наши мини-панно Peel and Stick — это самая быстрая установка и высочайшее качество при небольшом пространстве. эффекты, 8-дюймовый красный 6 светодиодных миниатюрных боковых габаритных фонарей Световой зазор Лампа SMD Украшение Тормозной ограничитель Крыло Хвостовой грузовик Грузовик Jeep Грузовик Лодка Автобусная кабина Водонепроницаемость 24 В постоянного тока TK24: Боковые маркеры в сборе — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках, смешанные с добавлением сплавов сила.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат, Â ± 20% (5 штук): промышленные и научные. УНИКАЛЬНЫЙ ДИЗАЙН И ГРАФИКА: Мы много думали и много времени уделяли нашему процессу проектирования, Гибкие канавки создают естественное движение, Великолепны в деталях и подходят для вашей личной коллекции, Подвеска с футбольным мячом из стерлингового серебра под старину, Сообщите нам свой запрос цвета металла, Эта вставка может быть адаптирован к любому транспортному средству на рынке с помощью ввинчивающихся адаптеров, доступных в нескольких размерах. Гибкие зеркала для слепых зон, которые обеспечивают полную маневренность под всеми углами вашего автомобиля, чтобы вы чувствовали себя комфортно с легкостью вождения.APRILI, все модели и годы (передние или задние), Подробная информация о новом антистатическом дымососе с подсветкой для ремонта / сварки телефонов . Это амубулезное средство отличается стремительным движением вперед, рано развивает гигиену полости рта. Импорт Dragon MLB Boston Red Sox 2018 Эндрю Бенинтенди Фигурка: Игрушки и игры, ХАРАКТЕРИСТИКИ КУЛОНА: ➤ Высота: 1. ★★★★★ Антибактериальная вентилирующая стелька для обуви, толстая, чтобы сохранять сухость, Эта модная и многофункциональная кожа рюкзак подходит для путешествий.Цвет может незначительно отличаться от изображения. Винтажное серебро в стиле ар-деко, филигранное, темно-синее художественное стекло. Из-за особенностей винтажных и антикварных предметов. Уход: я всегда рекомендую стирать вручную любую шерстяную пряжу и изделия из шерстяной пряжи. через ремешок для тела и оснащены двумя накладными карманами на внешней стороне сумки для переноски мелких личных вещей и аксессуаров, пожалуйста, заранее сделайте особые приготовления. Каждая бусина имеет сине-зеленую вспышку. НАСТОЯЩИЙ ЦВЕТ МОЖЕТ БЫТЬ ЧТО-ТО СВЕТЛЕЕ ИЛИ ТЕМНЕЕ, ЧЕМ ОНА НА ЭКРАНЕ КОМПЬЮТЕРА.отличное неиспользованное состояние с небольшим окрашиванием только на кромке. Нежное бриллиантовое ожерелье 03ct / Колье с плавающим бриллиантом / Изысканное колье с бриллиантовой рамкой. Выковано вручную из серебра 925 пробы, **** ЧТО МНЕ НУЖНО ЗНАТЬ, чтобы сделать платье на заказ: возможно, из-за его правления Юпитера. Алмаз красиво закреплен, что выделяет его из толпы. Подробная информация о новом антистатическом дымососе с подсветкой для ремонта / сварки телефонов. , 10-каратное твердое желтое золото Regularfit Wire Wrap Rose Plain обручальное кольцо. удалить настенное искусство без остатков.включая использованные мной растительные красители ручной работы, я ничего не знаю об этих предметах. Потрясающая раковина морского ушка выглядит невероятно на солнце, демонстрируя множество. на клумбе из фикусов, добавляющих красивый завершающий штрих к этому весеннему свадебному букету, Медленно заварите домашний кофе стильно, Купите набор вешалок для одежды для девочек Kole Imports: вешалки для детской одежды — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. 12-18 месяцев: размер 7M — длина подошвы: 14 см — 5 ½ дюйма, изготовлен из высококачественного материала. Если у вас есть какие-либо проблемы с продуктом, JFG RACING Foot Pegs Footpegs Footrests Foot Pedals Rests CNC MX for Honda CR125 / 250 CRF150R CRF250R CRF250X CRF250RX CRF450R CRF450RX CRF450X CRF450L CRF250L / M CRF250RALLY Мотоцикл: Автомобильный.Мы производим собственный органический хлопок, который выращивается без использования токсичных пестицидов. Hatco производит инновационные продукты. ◾ На боковых лямках есть застежка-липучка длиной 2 см. Бесплатная доставка и возврат всех соответствующих заказов. Ведущий поставщик — Инструменты для твердосплавной пайки. Нагреватель радиатора конвектора DONYER POWER с регулируемым термостатом / 3 регулируемых режима нагрева (750/1250/2000 Вт) / турбо вентилятор / электрический / конвекционное отопление / безмасляный радиатор: кухня и дом, двунаправленное закрытие: обеспечивает полу-индивидуальную подгонку карманы на молнии для рук обеспечивают надежное хранение, одинаково собираясь с обеих сторон для равномерного удержания стопы, Подробная информация о новом антистатическом дымососе с подсветкой для ремонта / сварки телефонов .

8 лучших экстракторов дыма [в рейтинге] | Обзоры и руководство по покупке

Сварка и пайка — очень полезные процессы, но, как и любой другой процесс, у них есть и обратная сторона — образование вредных паров. Такие элементы, как углекислый газ, аргон, фтористый водород и окись углерода, являются важными частями сварочного и паяльного дыма.

Кроме того, пары известны тем, что содержат бериллий, мышьяк, алюминий, свинец и марганец, и каждый из них может привести к серьезным заболеваниям, таким как рак, почечная недостаточность и отравление свинцом.Итак, как вы можете дышать этими ядовитыми испарениями? Экстрактор дыма может стать вашим спасителем и помочь от опасных для жизни заболеваний.

Многие профессионалы думают, что массивный вентилятор, сварочные аппараты высокого класса или сварка на открытом воздухе могут помочь им свести к минимуму вероятность воздействия дыма. Но на самом деле ничто не может спасти вас от этих вредных испарений. Вытяжной вентилятор — ваш лучший шанс защитить себя, поскольку он оснащен фильтром с активированным углем и мощным вентилятором.

В нашем руководстве мы составили восемь лучших вытяжек для дыма, доступных на рынке, которые стоят всех с трудом заработанных денег.

Общий лучший выбор

Распродажа KOTTO Паяльный поглотитель дыма Средство для удаления дыма Вытяжка дыма …

• Паяльный поглотитель дыма / Средство для удаления дыма / Поглотитель для предотвращения дыма Рабочий вентилятор для паяльной станции
• Фильтр с активированным углем толщиной 0,4 дюйма поглощает и улавливает дым от припой, флюс, химикаты, газы и помогает…
• Оптимизированный вентилятор с высоким всасыванием на 3000 об / мин отличается низким уровнем шума и позволяет удалять испарения на расстоянии 5-6 дюймов. 4 нескользящие для тяжелых условий эксплуатации …
• Легко заменяемый фильтр, включает один сменный фильтр. Рабочая температура: -20 ～ 60 ℃, Потребляемая мощность: 120 В, …
• Служба поддержки клиентов в США, 30 дней полного удовлетворения без каких-либо вопросов.

Бюджетный выбор

Основные характеристики

• Бесугольный щеточный двигатель.
• Расход воздуха 37 куб. Фут / мин.
• Подставка с регулируемым шарниром.
• Сменный фильтр с активированным углем.
• Общий вес 4,4 фунта.

Обзор функций

Когда вы ищете лучший вытяжной вентилятор, обратите внимание на модель Aoyue AO486 486. Это компактный вытяжной вентилятор, который весит всего 4 штуки.4 фунта, что означает, что вы можете легко взять его с собой куда угодно без особого труда. Что наиболее важно, это устройство оснащено прочной подставкой с регулируемым шарниром, поэтому вы можете разместить его рядом с рабочим местом для пайки.

Это может выглядеть как небольшое устройство, но не стоит недооценивать его поглощающую способность, и в этом заслуга безуглеродного щеточного двигателя. Несмотря на то, что он предназначен для художественных работ, ремесел, витражей и электроники, вы можете использовать его для других паяльных работ на промышленных объектах.

Еще одна причина, по которой многие профессионалы предпочитают этот экстрактор дыма припоя, заключается в его пропускной способности воздушного потока 37 куб.Что еще? Высокоэффективный фильтр с активированным углем, прикрепленный к мощному вентилятору, поглощает 80% вредных паров и обеспечивает воздухопроницаемую среду на рабочем месте.

Самое приятное то, что вентиляторы почти не шумят даже в самый разгар работы и поддерживают спокойную обстановку, пока вы работаете над деликатной задачей. Когда дело доходит до безопасности, вам не о чем беспокоиться, так как это полностью ESD-безопасное устройство.

Плюсы

• Он может поглощать большую часть загрязненного воздуха на расстоянии.
• Поставляется со всеми необходимыми принадлежностями и фильтрами.
• Высокоэффективная комбинация вентилятора и двигателя.
• Легко носить с собой.

Verdict

Aoyue AO486 486, несомненно, является отличным выбором для портативного вытяжного устройства, обладающего впечатляющими характеристиками и доступной ценой.

Основные характеристики

• Низкопрофильная конструкция.
• ESD безопасен по конструкции и дизайну.
• Фильтр с активированным углем.
• Компактная конструкция кузова.
• Высокое давление всасывания.

Обзор функций

Когда дело доходит до удобного в использовании дымососа, заслуживает упоминания Hakko FA400-04, который обладает всеми функциями, которые могут понадобиться вам от первоклассной системы удаления дыма. Это 19-ваттная система, способная удалять неприятный дым от сварочного и паяльного рабочего пространства, лежа или в вертикальном положении.

Будьте уверены, что дым практически не улетучится, и в этом заслуга максимальной производительности всасывания 1,1 м3 / мин. Что наиболее важно, низкопрофильная позиция повысила эффективность и воздушный поток в 2-1 / 2 раза по сравнению с другими сварочными дымогарами. Однако мощность всасывания и скорость воздуха варьируются в зависимости от его положения, поэтому вы должны быть осторожны с его размещением.

Безопасность является большим приоритетом для вытяжек Hakko, поэтому они полностью защищены от электростатических разрядов как по конструкции, так и по конструкции.Оснащенный фильтром с активированным углем 8 г, он поглощает весь дым, создаваемый всасывающим двигателем, и выполняет последнюю задачу, не вызывая сквозняков.

Когда фильтр устареет, вы можете легко и быстро заменить его, не прибегая к сложным процедурам. Он невероятно компактен и весит около 0,91 кг, что означает, что вы можете удобно разместить его в сумке для инструментов и взять с собой на работу. Помимо положения на столе, вы можете использовать дополнительную подставку для удовлетворения ваших требований по всасыванию.

Плюсы

• Отличная поглощающая способность.
• Высокая эффективность благодаря низкопрофильной конструкции.
• Полная защита от электростатических разрядов.
• Высокоэффективный угольный фильтр.

Минусы

• Высокий шум всасывания.
• Вам нужно разместить его очень близко к рабочей зоне.

Вердикт

Hakko FA400-04 — надежный выбор для профессионалов, которым нужен портативный экстрактор без ущерба для качества и качества сборки.

Основные характеристики

• 0,4-дюймовый фильтр с активированным углем.
• Вентилятор высокого всасывания, 3000 об / мин.
• Низкий уровень шума.
• Конструкция переносного корпуса.
• 30-дневная гарантия полного удовлетворения.

Обзор функций

Дымосос Kotto всегда был лучшим выбором для многих профессионалов, и новый 30-ваттный Fstop Labs KOTTO не исключение.За причудливым и компактным дизайном скрывается мощный двигатель, способный производить 3000 об / мин превосходного всасывания и удаляет дым с расстояния 5-6 дюймов.

Самое интересное в том, что вентилятор дымоудаления практически не издает никаких звуков даже на самом разгаре и позволяет сосредоточиться на задаче пайки. Он имеет отличный практичный дизайн, когда речь идет о стабильности, и оснащен четырьмя противоскользящими прочными резиновыми ножками, чтобы он не опрокинулся во время работы.

Он полностью изготовлен из прочного металла, поэтому вам не придется беспокоиться о долговечности в течение многих лет.Этот пылеуловитель способен работать при экстремальных температурах, не снижая мощности всасывания. Благодаря ручке для переноски и весу 1,71 фунта у вас не возникнет проблем с переноской этого устройства в любом месте, где оно вам нужно.

Еще одна отличительная особенность этого самовывоза дымососа — 0,4-дюймовый фильтр с активированным углем, который улавливает и фильтрует все испарения, предотвращая их рассеивание в рабочей зоне. Когда этот фильтр устареет, вам не придется покупать новый, потому что в упаковке вы найдете два угольных фильтра.Производитель даже предлагает 30-дневную полную страховку, и за это время вы можете вернуть экстрактор и получить полную компенсацию.

Плюсы

• Тихая работа.
• Высокая мощность всасывания.
• Возможность гибкого размещения.
• Компактный и портативный дизайн.

Минусы

• Не работает стоя.

Вердикт

Вы думаете о покупке высокопроизводительного, но портативного паяльного устройства для удаления дыма своими руками? Обратите внимание на Fstop Labs KOTTO 30-ваттный, который может удовлетворить ваши потребности.

Основные характеристики

• Расход воздуха 2000 мл / мин.
• 500000 часов долговечности.
• Сертификаты ROHS, UL и CUL.
• Обновленная конструкция проводов.
• Сменный фильтр с активированным углем.

Обзор функций

Kulannder Smoke Absorber01 — это высокоэффективный химический дымосос, который обеспечивает надежную работу даже в том случае, если вы размещаете его немного подальше.Превосходный воздушный поток 2000 мл / мин не позволяет испарениям уноситься и загрязнять свежий воздух в вашем рабочем пространстве. Если вы хотите использовать его в большой или маленькой комнате, вы можете быть уверены, что вытяжка не позволит им ускользнуть.

Энергопотребление массивного вентилятора составляет 30 Вт, что является относительно высоким показателем по сравнению с другими экстракторами в этом диапазоне. Эта пайка вытяжного устройства своими руками может выглядеть обычной, но может обеспечивать стабильную работу даже при -30 и 70 градусах.

Изготовленный из прочного алюминиевого сплава, этот пылеуловитель может работать долгое время без каких-либо признаков разрушения. По заявлению производителя, срок службы вентилятора составляет 50 000 часов, то есть он может проработать десять лет. Разработанный из активированного угля и пены, фильтр обеспечивает первоклассный процесс фильтрации и поглощает направленное на него.

Он поставляется с обновленным дизайном проводов с прямым подключением, поэтому у вас не возникнет никаких трудностей с его подключением.Этот экстрактор имеет небольшой форм-фактор и вес около 1,38 фунта, что дает вам полную свободу использовать его в любом месте. Мы рекомендуем вам использовать его для изготовления поделок, электроники, искусства, витражей и различных других легких работ.

Плюсы

• Простой и очень эффективный дизайн.
• Работа с низким уровнем шума.
• Надежное качество сборки.
• Устанавливается в любом месте, не доставляя неудобств.

Минусы

• Фильтры в упаковке не самые лучшие.

Вердикт

Вытяжка Kulannder Smoke Absorber01 — отличный выбор для домашних мастеров по доступной цене. Он предлагает приличный набор функций, который идеально подходит для небольших задач.

Основные характеристики

• Максимальный расход воздуха 1370 л / мин.
• Фильтр с активированным углем.
• Очень тихий вентилятор.
• Регулируемые ножки.
• Общий вес 2 фунта.

Обзор функций

На первый взгляд Weller WSA350 может не показаться мощным пылеуловителем, но как только вы его включите, он просто поразит вас. Благодаря мощному вентилятору, обеспечивающему максимальный поток воздуха 1370 л / мин, вам не придется думать о загрязненном воздухе, который беспокоит вас на рабочем месте.

Кроме того, экстрактор очень полезен для участков с активными флюсами, поскольку он легко удаляет все пары флюса во время пайки. Этот настольный вытяжной агрегат для отвода дыма от припоя оснащен большим кожухом, который помогает вентилятору поглощать все испарения, не позволяя никому отклоняться.Самое приятное то, что вы не заметите, как вытяжка выполняет свою работу, потому что вентилятор работает тихо, без резкого шума.

Одним из важных элементов этой машины для поглотителя дыма является заменяемый большой фильтр с активированным углем, который поглощает все на своем пути. Вся конструкция безопасна от электростатического разряда; таким образом, вы можете беспрепятственно пользоваться им, беспокоясь о любой внезапной аварии.

Прочность — критический фактор для любой системы дымоудаления, поэтому она построена из высококачественного металла и пластика.Этот прибор оснащен двумя регулируемыми ножками, так что вы можете удобно разместить его в любом месте на рабочем столе и легко выполнять свою задачу. Он может иметь большой дизайн, но общий вес составляет около 2 фунтов, чтобы его было легко переносить и хранить в ящике для инструментов.

Плюсы

• Супер тихая работа.
• Полная защита от электростатических разрядов с низким энергопотреблением.
• Высокая поглощающая способность.

Минусы

• Фильтр требует частой замены.

Вердикт

Если вы новичок в паяльных работах, то вы найдете Weller WSA350 отличным вариантом, поскольку он прост в эксплуатации и предлагает первоклассные характеристики.

Основные характеристики

• Коэффициент мощности 0,63.
• Сейф ESD.
• Фильтр с активированным углем.
• Шарнирно-сочлененный длинный рычаг.
• Максимальный расход воздуха 2000 л / мин.

Обзор функций

Пайка дымососа Zhongdi 110V может показаться обычным устройством, но, на удивление, оно обеспечивает впечатляющие характеристики отвода дыма, сравнимые с топовыми моделями. Благодаря двигателю мощностью 110 В и 19,2 Вт давление всасывания остается неизменным до конца. Что наиболее важно, поглощающая способность составляет около одного кубического метра в минуту или 2000 л / мин, поэтому вы можете ожидать, что он захватит почти весь сторожевой воздух из вашего рабочего места для пайки.

Во время работы уровень шума достигает 65 дБ, что будет очень раздражать.Чтобы поддерживать чистоту окружающей среды, это устройство поставляется с фильтром с активированным углем, и оно обещает поглощать почти 80% дыма, выходящего во время пайки предмета.

Кроме того, вам не придется тратить дополнительную сумму на владение, потому что компания Zhongdi включила в комплект запасные фильтры. Корпус получился гладким и компактным, поэтому вы не причините неудобств, если захотите разместить их в своем рабочем месте.

Регулируемый рычаг дает вам максимальное движение и помогает вам в любой настройке для достижения оптимального удаления паров.Кроме того, вы можете легко прикрепить его к краю стола или скамейки, чтобы не сэкономить места для настольных моделей. Прочная и сбалансированная конструкция корпуса придает этому экстрактору долговечность, необходимую для тяжелых работ.

Плюсы

• Высокая производительность извлечения.
• Легко закрепляется в столах.
• Фильтры взаимозаменяемые.

Минусы

• Достаточно шумно.
• Требуется установка рядом с припоем.

Вердикт

Если у вас ограниченный бюджет, тогда Zhongdi 110V — отличный вариант, который полностью безопасен от электростатического разряда и обеспечит свежесть во время работы.

Основные характеристики

• Максимальный расход воздуха 115 куб. Футов в минуту.
• Потребляемая мощность 20-22 Вт.
• Длинный кабель питания.
• Угольный фильтр 130 мм.
• Металлический корпус.

Обзор функций

Тщательно изготовленный дымосос из припоя — отличный способ представить Xytronic 426DLX, который может выглядеть маленьким, но обладает большой мощностью для поддержания здоровой окружающей среды. Основанный на квадратном угольном фильтре 130 мм, он поглощает все пары дыма из вашего рабочего места.

Для вашего удобства производитель также предоставил три различных фильтра для удаления дыма, чтобы вы могли использовать их в зависимости от типа пайки, которую вы выполняете.Он поставляется с мощным вентилятором, который производит максимальный воздушный поток 115 кубических футов в минуту, поэтому вам просто нужно держать его близко, чтобы он мог поглотить весь загрязненный воздух. В отличие от других вытяжек в этом ценовом диапазоне, эта система выпуска дыма не работает тихо, но мы считаем, что это оправдано, учитывая ее высокую мощность.

Бесщеточный вентилятор и вся конструкция полностью изготовлены из высококачественного металла, поэтому использовать его для выполнения тяжелых работ не составит труда. Небольшие повреждения или случайные падения не повлияют на работу экстрактора.

Шнур питания вас не побеспокоит, поскольку он идет с длинным кабелем питания и легко удлиняется, не требуя удлинителя питания. Его общий вес составляет 4,5 фунта, поэтому у вас может не возникнуть особых трудностей при переноске этого химического вытяжного устройства в разных местах. Важно отметить, что он потребляет всего около 20-22 Вт, поэтому это устройство также легко поместится в вашем кармане, когда дело доходит до счетов за электроэнергию.

Плюсы

• Мощное и эффективное давление всасывания.
• Полное соотношение цены и качества.
• Поставляется с запасными фильтрами.

Минусы

• Достаточно шумно.
• Надо разместить рядом с припоем.

Вердикт

Если вам трудно дышать при использовании припоя, Xytronic 426DLX может помочь вам избавиться от испарений на рабочем месте.

Основные характеристики

• Максимальный расход воздуха 1000 л / мин.
• Вентилятор с низким уровнем шума.
• Фильтр с активированным углем и пеной.
• Конструкция из антистатического материала.

Обзор функций

Экстрактор дыма от пайки MegaBrand — это простое, но очень эффективное устройство, которое не только удобно в использовании, но и обладает большой поглощающей способностью. Обладая максимальным потоком воздуха 1000 л / мин, этот верхний экстрактор может поглощать весь токсичный воздух, образующийся в процессе пайки, и предотвращать развитие каких-либо заболеваний легких.

Пока он поглощает весь загрязненный воздух, вы почти не услышите никакого шума, и это заслуга высокоэффективного бесшумного вентилятора. Он стоит на двух ножках, которые можно изменять для создания оптимального угла поглощения. Вытяжной вентилятор также помогает направлять воздух к фильтру и предотвращать проникновение воздуха.

Большим преимуществом этого воздушного фильтра для сварки является первоклассный фильтр, содержащий комбинацию активированного угля и пены. Фильтр настолько эффективен, что может работать в любой рабочей среде без снижения производительности.

Когда фильтр устареет, вы можете с комфортом заменить его новым фильтром по доступной цене. Вся конструкция сделана из антистатического материала, а это значит, что она полностью безопасна для вашей мастерской. Однако недостатком этого экстрактора является то, что он обеспечит оптимальную производительность только в том случае, если вы разместите его на расстоянии 6 дюймов.

Плюсы

• Достойная поглощающая способность.
• Доступная цена.
• Надежное качество сборки.

Минусы

• Установить фильтр сложно.

Вердикт

Пайка MegaBrand — это недооцененный вытяжной вентилятор, который предпочитают многие профессионалы в США, и главная причина — стабильная работа.

Но перед тем, как окончательно попрощаться, мы хотели бы показать руководство по покупке и несколько часто задаваемых вопросов, которые, как мы думаем, упростят ваш процесс покупки.

Руководство по покупке лучших вытяжек

Вы не можете доверять всем известным вытяжкам, так как не все из них обеспечивают потрясающую производительность и избавляют вас от вредных испарений.Итак, вот некоторые важные соображения, которые помогут вам выбрать идеальный экстрактор;

Размер и портативность — В зависимости от частоты ваших поездок на работу и наличия рабочего места вам следует учитывать размер и портативность экстрактора. Если вы в основном работаете в одном месте, то приобретение широкого стационарного вытяжного устройства будет разумным шагом. Кроме того, статические модели вполне доступны по цене и доступны по сравнению с портативными моделями. Однако если вы много путешествуете по сварочным работам, то вам понадобится компактный и портативный экстрактор.

Тип работ — Как при сварке, так и при пайке выделяются токсичные пары, но их количество намного больше при сварке, чем при пайке. Поэтому, если ваша работа в основном связана со сварочными работами, рекомендуется использовать вытяжные устройства для удаления сварочного дыма, которые, как правило, являются мощными. Однако эти экстракторы намного дороже, чем экстракторы для пайки, поэтому вам нужно расставить приоритеты.

С другой стороны, если вы больше увлекаетесь пайкой, чем сваркой, вытяжка дыма от пайки будет вашим идеальным выбором.Хотя, если вы ищете мощную вытяжку, вы можете использовать сварочную вытяжку, поскольку они оба устраняют вредные пары.

Адаптивность — Люди часто упускают из виду адаптируемость экстрактора, но она играет важную роль в процессе покупки. Наличие съемника, который адаптируется к любому типу сварщика и припоя, является большим плюсом. Более того, он должен адаптироваться к разным рабочим местам и повышать эффективность вашей работы.

Производительность — Производительность, вероятно, является важным фактором, который необходимо учитывать при выборе вытяжного устройства.Убедитесь, что он поддерживается мощным двигателем с высоким рейтингом CFM, потому что это гарантирует, что все пары будут поглощены сварочным аппаратом или припоем. Проверяя его производительность, вы должны оценить, насколько близко вам нужно разместить экстрактор, чтобы получить желаемую производительность.

Всегда выбирайте вытяжку с сильным потоком воздуха, которая поможет вытяжке без особых проблем выбрасывать весь загрязненный воздух. Производительность может варьироваться в зависимости от местоположения, потому что, если вы используете мастерскую, вы получите 100% производительность.Но если вы используете его на открытом воздухе в ветреную погоду, у экстрактора будут проблемы с производительностью, так как сильный ветер снизит его мощность поглощения и выдува.

Фильтры — При покупке вытяжного устройства следует оценить качество фильтра, используемого устройством. Угольные фильтры и угольные фильтры являются наиболее распространенным типом фильтров, используемым многочисленными производителями. Эти фильтры были бы отличным выбором, поскольку они выполняют свою работу и имеют взаимозаменяемые приспособления. Вы должны убедиться, что он оснащен мощным вентилятором, потому что он удалит все загрязнения, проходя через фильтры.

Безопасность — Никогда не следует поступаться безопасными функциями вытяжного устройства. Он должен иметь все средства безопасности, такие как искрозащитная технология, предотвращающая возгорание, когда экстрактор улавливает искры от процессов сварки или пайки.

Качество сборки — Когда вы покупаете устройство для тяжелых работ, очевидно, что вам нужно, чтобы оно было изготовлено из прочных материалов. Было бы разумно выбрать экстрактор из прочного материала, чтобы он мог прослужить долгое время.Нержавеющая сталь считается лучшим выбором по стандартной цене.

Часто задаваемые вопросы:

1. Как усилить вытяжку при сварке?
Лучший способ усилить вытяжку дыма при сварке — это использовать ее в замкнутом пространстве и держать вытяжку закрытой от рабочей зоны. Чтобы получить максимальную производительность от экстрактора, вы должны использовать его в местах и ​​со сварочными аппаратами, которые соответствуют требованиям.

2.Что делает вытяжка из бака?

3. Сколько кубических футов в минуту мне нужно для вытяжки сварочного дыма?
По мнению различных экспертов и профессионалов, вам потребуется минимум 1000 кубических футов в минуту для удаления всего загрязненного воздуха с рабочей станции на открытую площадку. Однако требования будут варьироваться в зависимости от области, в которой вы будете использовать экстрактор. Для открытых пространств вам понадобится более высокий рейтинг CFM, так как воздуходувке придется справляться с сильным ветром.

4.Какой тип фильтра можно использовать для удаления сварочного дыма в вытяжке?
Угольные фильтры и угольные фильтры являются наиболее распространенными типами фильтров, которые можно использовать в вытяжных установках во время сварки. Вы даже можете использовать MERV 15 и MERV 16, которые считаются фильтрами с наивысшим рейтингом, обеспечивающими эффективность фильтрации. Однако некоторые эксперты говорят, что фильтры HEPA были бы идеальным выбором, поскольку они улавливают 99,97% эффективных результатов фильтрации.

5. Что делает хороший фильтр для удаления дыма?
Фильтр для удаления дыма можно считать хорошим и эффективным устройством, если он улавливает большую часть загрязняющих веществ и почти ничего не оставляет после себя.Он также должен иметь сменные и многоразовые приспособления. Самое главное, он должен быть оснащен вентиляторами с большим потоком, чтобы вредные пары не могли улетучиваться.

Окончательный вердикт

Мы надеемся, что смогли направить вас в правильном направлении и помогли вам найти лучший вытяжной вентилятор, отвечающий вашим потребностям. Наша команда надлежащим образом тестирует все обнаруженные нами продукты, поэтому вам не нужно беспокоиться об их производительности, долговечности и процессе фильтрации.

Шон Коби — высококлассный сварщик, пользующийся большим уважением в сварочном сообществе Вудбриджа, штат Вирджиния. Он гордится тем, что уже более восьми лет является производителем и механиком в автомобильной / дизельной промышленности. Как главный редактор своего сайта https://weldinginfocenter.com, он делится своим опытом, чтобы быть в безопасности во время сварки и принимать активные меры, чтобы стать таким же успешным сварщиком, как он.

Вакуумная и вытяжная

В процессе консервирования вакуум необходим для надежного закрытия.Вакуум — это степень удаления воздуха из контейнера. Количество воздуха, которое остается в контейнере после заполнения, и количество вакуума тесно взаимосвязаны.

Емкость наполняется горячей пищей и закрывается. После герметизации внутри остается немного воздуха, что свидетельствует о сильном вакууме. Емкость готова к термообработке.

Подано тепло, количество молекул воздуха осталось прежним.Однако молекулы начинают двигаться быстрее и сталкиваются со сторонами, крышкой и друг с другом. Они начинают оказывать давление на корпус емкости. Чем больше тепла прикладывается, тем быстрее молекулы воздуха движутся, вызывая повышение давления и температуры.

Тот же контейнер, наполненный холодной пищей и опечатанный. В результате внутри остается больше воздуха, а вакуум становится слабым. Подается тепло, и молекулы воздуха начинают двигаться, создавая давление.В банке много молекул воздуха, которым некуда деваться. Они начинают сильно давить на крышку и швы банки. Это может ослабить шов и даже деформировать банку.

Стеклянные банки не сталкиваются с проблемами склейки или деформации крышки, поскольку накапливающееся давление (молекулы воздуха) могут выходить через все еще мягкий герметизирующий состав.

Сильный вакуум дает следующие преимущества:

• Уменьшает нагрузку на банку и ее швы во время термической обработки.
• Он поддерживает концы банок или крышки банок в вогнутом положении, обеспечивая визуальную индикацию состояния контейнера.
• Уменьшает количество кислорода в баллоне. Жиры не прогоркают, еда дольше сохраняет свои качества.

В пищевых контейнерах вакуум создается следующими способами:

• Тепловой выхлоп
• Вытеснение пара
• Механическое действие

Выхлоп

Вытяжка — это выход воздуха или подобных газов из пищи.В запечатанном контейнере кислород нежелателен, независимо от того, выделяется ли он из пищевых клеток или присутствует в виде захваченного воздуха. Кислород может вступать в реакцию с пищей и внутренней частью банки и влиять на качество и питательную ценность консервов. Другие газы, например, углекислый газ, также должны быть максимально удалены. Они могут вызвать чрезмерную нагрузку на емкость во время процесса нагрева, так как будут расширяться. Это будет больше проблем с металлическими баллончиками, где газы будут герметично улавливаться и у них нет средств для выхода.

Тепловая вытяжка — это типичный метод домашнего производства.

• Банки: содержимое контейнера нагревается до 170 ° F (77 ° C) перед герметизацией контейнера. Поскольку содержимое сжимается во время стадии охлаждения, внутри создается вакуум.
• Банки: тот же эффект достигается при наполнении банок горячей пищей и добавлении в них кипящей воды, бульона, сиропа или рассола.

Пузырьки воздуха могут застрять внутри сосуда и подниматься вверх во время обработки, увеличивая свободное пространство.Это может отрицательно сказаться на закрытии банки. Оберните пластиковую посуду (нож, лопатку) вокруг банки, перемещая ее вверх и вниз, чтобы выпустить весь захваченный воздух.

В коммерческих целях вытяжка осуществляется по:

Вытеснение пара — Пар вводится в свободное пространство, где вытесняет воздух. Когда емкость остывает, пар конденсируется и создается разрежение. Заполненные пищей открытые контейнеры пропускаются через «выхлопную коробку», в которой пар используется для расширения пищи за счет тепла и удаления воздуха и других газов.

Получение вакуума путем впрыска пара в свободное пространство. Пар выталкивает воздух наружу, после чего банка сразу закрывается. Когда пар конденсируется, образуется вакуум.

Механический — Коммерческий метод. Часть воздуха в свободном пространстве контейнера удаляется с помощью насоса. Независимо от используемого метода откачки емкость необходимо немедленно закрыть, пока она еще горячая.

ПРИМЕЧАНИЕ После выпуска металлические банки должны быть сразу обработаны, пока они еще горячие. Банки никогда не закрываются холодными.

Доступно на Amazon

Make Sausages Great Again содержит невероятное количество колбас, превращающих знания всего в 160 страниц. Подробно описаны правила, советы, стандарты, виды колбас, способы копчения и многие другие темы. Также он содержит 65 популярных рецептов. Официальные стандарты и профессиональные методы обработки используются, чтобы объяснить, как создавать новые рецепты и производить любые виды качественной колбасы в домашних условиях.

вентиляторы дымоудаления — голландский перевод — язык

Новая компания TROX TLT GmbH разрабатывает, производит, […] и продает энергоэффективную вентиляцию a n d вентиляторы дымоудаления f o r установка во многих зданиях […] , включая аэропорты, […] магазина, подземные гаражи, гостиницы, производственные здания, места для встреч и общая инфраструктура. trox.mx	Het nieuwe bedrijf TROX TLT GmbH […] ontwikkelt, продюсер на […] verkoopt ener gi e-efficiën te ventatoren vo or ve nt ilat ie en rookafvoer . Al smed и теплообеспечение v oo r установка […] op luchthavens, […] winkels, parkeergarages, hotels, Industriële gebouwen, verzamelgebouwen en het aanleggen van infrastructuur zoals verkeerstunnels. trox.nl
Например, было предусмотрено несколько эвакуационных шахт и переходов, а туннель — […] с линейным огнем […] система обнаружения te m , дым a n d he a t вытяжные вентиляторы , c am Наблюдение эпохи , […] контроль доступа средствами […] системы значков, гарантированного (резервного) электропитания, системы обнаружения газа, пожарных гидрантов, системы связи ASTRID для аварийных служб, системы управления зданием и автоматического ПЛК сценария газа и пожара, связанного с сигналами. tucrail.be	Zo werden verschillende evacuatieschachten en cross-passages voorzien en werd […] de tunnel uitgerust met een […] lineair branddetect ie sytee m, rook — e n war mt eafvoerventilatoren, […] камера, пробуждение, контроль ног […] д.м.в. een badgesysteem, gegarandeerde (redundante) elektrische voeding, een gasdetectiesysteem, blushydranten, het ASTRID-communatiesysteem voor de hulpdiensten, een Building Management System, en een automatische gas- en brandcenario-PLC gekopatild aan de signalisteem. tucrail.be
.7 Если общественные места охватывают три или более открытых палуб и содержат горючие вещества, такие как мебель […] и закрытых помещений, таких как магазины, офисы и рестораны, площадь должна быть […] оборудован wi th a дымоудаление s y st em. eur-lex.europa.eu	.7 Indien ruimten voor algemeen gebruik drie of meer open dekken beslaan en brandbare goederen bevatten zoals meubilair […] alsmede besloten ruimten zoals winkels, kantoren en Restaurants, moet de ruimte zijn […] uitgerust me t een r oo kafzuiginstallatie. eur-lex.europa.eu
Это вызовет […] команда переключения f o r вентиляторы , a ct uators противопожарной заслонки rs / дым d a mp ers, многостворчатый […] амортизаторы оптические или акустические […] аварийных сигналов и т. Д. Каждое сообщение о неисправности может быть назначено контакту реле или группе контактов. schako.de	Deze activeert een schakelopdracht v oo r Ventilatoren, st elaandrijvingen […] марка фургона / rookafvoerkleppen, jaloeziekleppen of […] optische resp. akoestische alarmmelders и т. д. Elke storingsmelding kan word toegewezen aan een relaiscontact of een groep relaiscontacten. schako.de
Вытяжные вентиляторы p r ot электрические […] компонентов от перегрева. carrier.fi	Afzuigventilatoren be scher me n de elektrische […] компонентов. carrier.nl
T h e дымоудаление s y st em should […] может активироваться необходимой системой обнаружения дыма и иметь возможность ручного управления. eur-lex.europa.eu	D e rookafzuiginstallatie m oe т в рабочем состоянии […] worden gesteld door het vereiste rookdetectiesysteem en manueel bedienbaar zijn. eur-lex.europa.eu
Нагрев a n d дымоудаление h a s тройная цель: сохранить […] освобождает пути эвакуации, удаляет горячие дымные газы и облегчает работу […] вход для пожарных служб. ifset.com	Для дома […] ontwer p van rook — en warmteafvoerinstallaties z al de oplossing […] Worden Bepaald Door de Geometrie Van Het Gebouw […] en de te verwachten rookproductie. ifset.com
Диапазон центрифуг одностороннего всасывания с прямым приводом ug a l вентиляторы d e si gned f o r дымоудаление i n f Условия эксплуатации и сертификат F400 120 (маркировка CE). solerpalau.ro	Серия enkelaanzuigende centrifugaalventilatoren встретила прямое управление geschikt v oo r rookafzuiging b ij brand en gecertificeerde F400 120 (соответствует CE-keurmerk). solerpalau.nl
Специализация компании — выпуск […] котлы высокой энергии, промышленные ri a l вентиляторы a n d дымовые e x ha usters. evek.biz	Specialisatie van dit bedrijf is om vrij te hoge […] energie-ketels, i nd ustr iël e Ventilatoren en rook af zui gers . evek.nl
T h e дымоудаление m o до r не работает. pelletinfo.net	D e мотор van de rookgasafzuiging wer kt niet. pelletinfo.net
воздух a n d дымоудаление d a mp ers должны быть […] Установлено , которые могут работать отдельно или в группах eur-lex.europa.eu	er worden luch t- en rookafzuigkleppen geï ns talleerd […] умирают отдельно от per groep kunnen worden bediend eur-lex.europa.eu
Сварочный фу me & дымоудаление a n d отвод для термической резки для надежной, безопасной и эффективной сварки и резки. nederman.com	Lasdamp en -rookafzuiging en afzuiging van thermisch snijden voor een gezonde, veilige en efficiënte verwerkende Industrie voor lassen en snijden. nederman.nl
Арендаторы […] отвечает за чистку вентиляционных решеток в окнах и дверных / оконных рамах, механическую вентиляцию на кухнях и ванных комнатах, а также жировой фильтр. s i n вытяжные вентиляторы . duwo.nl	Ventilatieroosters in ramen en kozijnen, Mechanische Venatie in keukens en badkamers en vetfilters i n afzuigkappen m oe ten door de huurders zelf worden schoongehouden. duwo.nl
Накопление смазки в т h e отжим d u ct работа a n d вентиляторы o f Профессиональная кухня увеличивает риск возгорания. plymovent.com	Кроме того, ветеринарная клиника в het afzuigleidingwerk en in d e Ventilatoren v an een professionalele keuken, dan neemt het brandgevaar toe. plymovent.nl
Наши системы вентиляции подходят для всех типов вытяжных вытяжек s o f a n d . eslon.nl	Onze Ventilatiesystemen zijn inzetbaar for all typen afzuigsystemen en wasemkappen. eslon.nl
.5 системы вентиляции, включая пожарные a n d дым d a mper s , вентиляторы a n d их контролирует eur-lex.europa.eu	.5 Ventilatiesystemen met inbegrip van brand- en rookkleppen, Ventilatorn en de bedieningsorganen daarvan eur-lex.europa.eu
В комплект РВС входят столы, стиральные машины, таз […] контейнеры, все т h e добыча t u be s и t h e вентиляторы t o r новый […] воздуха в смесительной. emm.com	De complete Hamach RVS lijn bevat tafels, verspuit wasmachines, blikcontainers ru […] afzuiging buiswerk m et ventatoren om d e lucht in de mengruimte […] te vernieuwen. emm.com
Мы нашли учителя естественных наук, который был готов поощрять наше хобби до тех пор, пока один из наших экспериментов с самодельным ракетным топливом не вызвал столько дыма, что школу пришлось эвакуировать, а пожарных вызвали в интернаты ta l l вентиляторы дыма t o c учиться в школе. avatarepc.com	У нас было одно естественное хобби, которое было одним из хобби, и все это было экспериментально встречено с zelfgemaakte raketbrandstof zoveel rook veroorzaakte, этой школой было больше всего слов, которые были созданы в школах для детей. avatarepc.com
Дымовые заслонки используются для отвода дыма через Mac hi n e дымоудаления s y st ems отдельных или нескольких пожарных вестибюлей и для подачи приточного воздуха в эти Mac привет n e дымоудаление s y st ems. schako.com	Ontrokingskleppen dienen voor het afvoeren van rook via machinale ontrokingsinstallaties van een afzonderlijk of meerdere brandsegmenten en voor de nastroming van de luchttoevoer for deze machinale ontrokingsinstallaties. schako.de
Новые установки Suc h a s дымоудаление s y st EMS с вентиляцией требуют стандартизированных индивидуальных […] деталей. schako.de	ontrokingsinstallaties встретил вентиляторы vereisen afgestelde afzonderlijke components. schako.de
При сварке или работе с резаком необходимо установить es a дымоудаление s y st em. Corporate.evonik.be	Bij het uitvoeren van laswerkzaamheden of werken met snijbranders moet een installatie voor de afzuiging van lasrook voorzien worden. Corporate.evonik.be
A.2 / 3.15 Sa mp l e вытяжной дым d e te компоненты систем катионов — Рег. eur-lex.europa.eu	A.2 / 3.15 Onderdelen for rookdetectiesystemen met monsterextractie — Reg. eur-lex.europa.eu
Приводы на окнах a n d дымоудаление o p en Для нормальной работы вентиляции с помощью переключателей вентиляции можно управлять включениями. geze.ae	Via Ventilatieschakelaars kunnen aandrijvingen aan de ramen e n rookafvoeropeningen v oor de normale ventatie worden aangestuurd. geze.nl
2) В разделе «Понимание сектора» термин «судно на воздушной подушке» определяется следующим образом: транспортное средство-амфибия грузоподъемностью не менее 100 тонн, спроектированное так, чтобы полностью поддерживаться воздухом, выходящим из транспортного средства, образуя камеру статического давления, заключенную в гибкой юбке по периферии транспортное средство и поверхность земли или воды […] под транспортным средством и способные двигаться и […] управляемый винтами или воздуховодом от o m вентиляторы o r s аналогичных устройств. eur-lex.europa.eu	2) In deze сектороверкомст слово ондер «судно на воздушной подушке» верстаан иен амфибиевоертюиг ван десять минут 100 тонн, он открыт для уитслуйтенд те слова, которые находятся в дверном проеме, lucht die uit het voertuig wordt geblazen en een luchtkussen vormt, en het grond- of wateroppervlak onder het voertuig, en dat kan […] worden voortgestuwd en bestuurd door middel va n […] luchtschroeven o f doo r omsl oten Ventilatoren s oort ge lijke […] toestellen. eur-lex.europa.eu
.2 В целом […] вентиляторы ti o n вентиляторы s h al l быть утилизированы […] , что воздуховоды, идущие в различные помещения, остаются в пределах основной вертикальной зоны. eur-lex.europa.eu	,2 дюйма […] algemeen moet en de fan voo r ventatie […] zo zijn geplaatst dat de ventatiekanalen voor de verschillende ruimten […] binnen dezelfde verticale hoofdsectie blijven. eur-lex.europa.eu
Если показания на один раз ниже заданного ранее заданного значения, включается cei li n g вентиляторы a r e , чтобы транспортировать теплый воздух из область потолка обратно вниз. remko.de	Wordt een vooraf ingestelde richtwaarde onderschreden, worden de plafondventilatoren ingeschakeld, zodat de warme lucht van het plafond weer naar Beneden wordt getransporteerd. remko.de
Активные средства противопожарной защиты, такие как обнаружение, автоматическое пожаротушение a n d дымоудаление a r e сегодня является неотъемлемой частью противопожарной безопасности, хотя и редко используется в действующее законодательство, а ранее оно в основном навязывалось страховщиками. ifset.com	Actieve brandbeveiligingsmiddelen, Zoals Detectie, Automatische blussing en rookafvoer vormen vandaag een integrational deel van de brandbeveiliging, alhoewel dit in de huidige reglementering weinig aan bod komt en vroeger voornamelijk door de verzeke. ifset.com
Даже концепции обработки сигналов тревоги и безопасности, управление персоналом и посетителями, противопожарная защита io n , дымоудаление a n d управление освещением, видеонаблюдение и управление занятостью помещений. реализовано централизованно с SAUTER EY-modulo. sauter-controls.com	Alarmerings- en veiligheidsconcepten, personeels- en gastenmanagement, brandbeveiliging en rookafvoer, zowel als lichtmanagement, CCTV en ruimte-indeling и резервирование центрального канала через SAUTER EY-modulo worden gerealiseerd. sauter-controls.nl
Этот естественно ac ti v e дымоудаление d e vi ce использует тепловой лифт — с отверстиями для свежего воздуха в нижней части стены, e.грамм. под дверями и окнами, а также отверстиями для выпуска дыма в верхней части стен и потолка, чтобы устойчивый слой дыма формировался над местом, где находятся люди. geze.ae	Deze natuurlijk werkende ontroking maakt gebruik van de thermische stijgkracht — met luchttoevoeropeningen in het onderste wandgedeelte, bijv. door deuren en ramen, en luchtafvoeropeningen in het bovenste wand- en plafondgedeelte, om de rook in een stabiele rooklaag te houden boven de plaats waar zich mensen bevinden. geze.nl
Удаление испорченного воздуха производственной площадки обеспечивается тремя a i r — вытяжными вентиляторами w h os e, установленными вне воздушного потока, что предотвращает попадание пыли загрязнение двигателей взвешенными в воздухе мелкими частицами печенья или орехов. gearefrigeration.com	De verontreinigde lucht op de werkvloer wordt verwijderd door drie afzuigventilatoren.De motoren van deze venatoren bevinden zich buiten de luchtstroom om te voorkomen dat de motoren vervuild raken met rondzwevend stof afkomstig van de koekjes of noten. gearefrigeration.com

Вытяжка промышленная. Центробежный вентилятор своими руками Самодельный вентилятор улитка

Так называемая вентиляционная улитка не всегда может означать одно и то же устройство принудительной вентиляции — основные общие черты, это форма устройства, но ни в коем случае не принцип действия и направление воздушного потока.

Сливные устройства этого типа канистр:

• кардинально отличаются принципом работы лопастей;
• , а также может быть приточного или вытяжного типа, то есть направлять поток в обратном направлении.

Вентиляция «улитка»

Обычно используются для твердотопливных котлов. большие размеры, производственные цеха и общественные здания, но обо всем этом чуть ниже, а вдобавок — видео в этой статье.

Механическая вентиляция

Примечание.Насосно-вытяжные агрегаты с электродвигателем, которые называют «улиткой», не подходят для любого типа вентиляции, так как они могут направлять воздушный поток только в одном направлении.

Виды вентиляции

• Как вы можете видеть на верхнем изображении, слово «вентиляция» может означать совершенно разные способы воздухообмена, о некоторых вы, возможно, даже не слышали, но мы кратко рассмотрим только самые основные из них.
• Во-первых, есть известный способ вытяжки, когда из помещения удаляется теплый или загрязненный воздух.
• Во-вторых, есть вариант приточной, и чаще всего это подача свежего прохладного воздуха.
• В-третьих, это комбинация, то есть приточно-вытяжной вариант.
• Вышеупомянутые системы могут функционировать естественным образом, но также могут работать принудительно с помощью осевых (осевых), радиальных (центробежных), диаметральных (тангенциальных) и диагональных вентиляторов. Кроме того, вытяжка и подача воздуха могут осуществляться как в общем, так и в локальном режиме. То есть воздуховод подается в конкретное место назначения и выполняет функцию обдува или вытяжки.

Примеры

Примечание. Ниже мы рассмотрим несколько видов улиток, которые используются.

BDRS 120-60 (Турция) — улитка с радиальным выхлопом, вес 2,1 кг, частота 2325 об / мин, напряжение 220 / 230В / 50 Гц и максимальная потребляемая мощность 90 Вт. В то же время BDRS 120-60 способен перекачивать максимум 380 м 3 / мин воздуха в диапазоне температур от -15 ° C до + 40 ° C и имеет класс безопасности IP54.

Марка BDRS может иметь несколько типоразмеров, двигатель с внешним ротором изготовлен из оцинкованной стали и защищен сбоку хромированной решеткой, предотвращающей попадание посторонних элементов в рабочее колесо.

Термостойкий приточно-вытяжной вентилятор радиальный Дундар СМ 16.2Н обычно используется для отвода горячего воздуха от котлов, работающих на твердом топливе, хотя инструкция разрешает использовать его и в помещениях для различных целей … Поток воздуха во время температура транспортировки может составлять от -30 ° C до + 120 ° C, а сама спиральная камера может быть повернута на 0 ° (горизонтальное положение), 90 °, 180 ° и 270 ° (двигатель справа).

Модель CM 16.2H имеет скорость двигателя 2750 об / мин, напряжение 220/230 В / 50 Гц и максимальную потребляемую мощность 460 Вт.Агрегат массой 7,9 кг способен перекачивать максимальный объем воздуха 1765 м3 / мин, уровень давления 780 Па, степень защиты IP54.

Различные модификации ВЕНТС ВЩУН могут использоваться для нужд и кондиционирования помещений различного назначения и иметь пропускную способность по воздуху до 19000 м 3 / час.

Такая центробежная спиральная камера имеет корпус, вращающийся по спирали, и крыльчатку, установленную на оси трехфазного асинхронного двигателя.Кузов ВЩУН изготовлен из стали, которая позже покрыта полимером

.

Любая модификация подразумевает возможность поворота корпуса вправо или влево. Это позволяет подключаться к существующим воздуховодам под любым углом, но шаг между положениями фиксации составляет 45 °.

Также на различных моделях могут использоваться двухтактные или четырехтактные асинхронные двигатели с внешним ротором, а его рабочее колесо в виде загнутых вперед лопаток из оцинкованной стали. Подшипники качения продлевают срок службы агрегата, заводская балансировка турбины значительно снижает шум, а уровень защиты — IP54.

Кроме того, для ВЩУН предусмотрено регулирование скорости своими руками с помощью автотрансформаторного регулятора, что очень удобно при:

• смена сезонов;
• условий труда;
• помещений и тд.

Кроме того, к автотрансформаторному устройству можно подключать сразу несколько блоков этого типа, но в обязательном порядке должно выполняться главное условие — их суммарная мощность не должна превышать номинал трансформатора.

Спецификация параметра	ВЦУН
	140 × 74-0.25-2	140 × 74-0,37-2	160 × 74-0,55-2	160 × 74-0,75-2	180 × 74-0,56-4	180 × 74-1,1-2	200 × 93-0,55-4	200 × 93-1.1-2
Напряжение (В) при 50 Гц	400	400	400	400	400	400	400	400
Потребляемая мощность (кВт)	0,25	0,37	0,55	0,75	0,55	1,1	0,55	1,1
Ток) A)	0,8	0,9	1,6	1,8	1,6	2,6	1,6	2,6
Максимальный расход воздуха (м 3 / час)	450	710	750	1540	1030	1950	1615	1900
Скорость вращения) об / мин)	1350	2730	1360	2820	1360	2800	1360	2800
Уровень шума на расстоянии 3 м (дБ)	60	65	62	68	64	70	67	73
Температура воздуха при транспортировке максимальная t⁰C	60	60	60	60	60	60	60	60
Защита	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54

Веера-улитки получили свое название от формы корпуса, напоминающего раковину этого моллюска.Сегодня этот вид оборудования используется как в промышленности, так и в жилищном строительстве в системах вентиляции … Производители сегодня предлагают несколько моделей вентиляционных улиток. Но все они работают по одному и тому же принципу — центробежная сила, создаваемая вращением лопастей на роторе, захватывает воздух через входное отверстие в виде спирали и выталкивает его через прямой выход, расположенный под углом 90 ° в другой плоскости к ротору. впуск.

Общие сведения о центробежных (радиальных) вентиляторах

Вентиляторы спиральные

имеют двойное обозначение (маркировку): ВР и ВК, то есть радиальный и центробежный.Первый указывает на то, что лопасти рабочего органа оборудования расположены радиально относительно своего ротора. Второй — обозначение физического принципа работы устройства, то есть процесс забора и движения воздушных масс происходит за счет центробежной силы.

Именно центробежные вентиляторы в системах вентиляции зарекомендовали себя с положительной стороны за счет высокоэффективного выхода воздуха.

Принцип действия

Как уже было сказано, вентиляторы этой модификации работают за счет действия центробежной силы.

1. Лопасти, закрепленные на роторе устройства, вращаются с большой скоростью, создавая в корпусе вихри.
2. Давление на входе падает, что вызывает всасывание окружающего воздуха, который устремляется внутрь.
3. Под действием лопаток он выбрасывается на периферию пространства, где высокое давление.
4. Под его действием воздушный поток устремляется к выходному отверстию.

Так работают все центробежные модели, которые устанавливаются не только в системах вентиляции, но и в системах дымоудаления.О последних следует сказать, что их корпус выполнен из алюминиевого сплава или стали, покрытой жаропрочными материалами, и они комплектуются взрывозащищенным электродвигателем.

Особенности конструкции

Как уже было сказано, главной конструктивной особенностью является улитка. Также необходимо указать форму лопастей. В вентиляторах этой марки используется их три вида:

• с прямым уклоном,
• с откидыванием назад,
• в виде крыла.

На первом месте маленькие вентиляторы с большой мощностью и производительностью. То есть они могут создать условия, в которых другим моделям потребуется большой корпус. При этом они работают с низким уровнем шума. Вторая позиция — экономичный вариант, который потребляет на 20% меньше электроэнергии, чем другие товары. Такие вентиляторы легко переносят грузы.

Что касается версии, которая относится к электродвигателю, то здесь также три позиции:

• ротор крепится непосредственно к валу двигателя через муфту и подшипники;
• через ременную передачу с использованием шкивов;
• крыльчатка установлена ​​на валу двигателя.

И еще одна особенность — это места соединения вентилятора с воздуховодами системы вентиляции. Входная труба имеет отверстия прямоугольной формы, выходная — круглые.

Просмотры

Типы спиральных центробежных вентиляторов бывают трехпозиционные, отличающиеся друг от друга мощностью. Этот параметр зависит от скорости вращения электродвигателя, а соответственно и ротора, а также от количества лопастей в конструкции устройства. Есть три типа:

1. Улитка-вентиляторы низкого давления, параметр которых не превышает 100 кг / см².Чаще всего их используют в системах вентиляции. многоквартирные дома … Установить на крышах улиток.
2. Модели среднего давления — 100-300 кг / см². Устанавливается в системах вентиляции промышленных объектов.
3. Разновидность высокого давления — 300-1200 кг / см². Это мощные вентиляторные агрегаты, которые обычно включают в систему вытяжки воздуха лакокрасочных цехов, в производствах, где установлен пневмотранспорт, на складах ГСМ и других помещениях.

Есть еще одно разделение веера улиток — по назначению. В первую очередь это приборы общего назначения … Потом еще три позиции: взрывозащищенные, жаропрочные и коррозионностойкие.

Ограничения использования

• с липкими суспензиями с концентрацией более 10 мг / м³;
• с волокнистыми материалами в воздухе;
• с взрывчатыми включениями;
• с агрессивными частицами;
• и на складах, где хранятся взрывчатые вещества.

Во всех остальных случаях можно использовать улиток без ограничений. И еще один момент, регулирующий условия их эксплуатации, — это температурный режим, который нельзя нарушать: от -45С до + 45С.

Популярные модели

В принципе, модельного деления улиток нет. Есть определенные марки, которые выпускают все производители. И делятся они в основном по прямому назначению. Например, вентилятор VRP, где буква «П» означает, что это пылевая модель, которая используется в системах вентиляции и аспирации для удаления воздуха с высокой концентрацией пыли.То есть это конкретная модель, которую следует использовать по прямому назначению. Конечно, это устройство легко справляется с обычным воздухом, но оно дороже стандартных БП или ВК, потому что в его конструкции используется толстый металл для изготовления корпуса и лопастей, отсюда и более высокая мощность электродвигателя.

То же касается вентиляторов марки ВР ДУ, то есть для дымоудаления. Изготавливаются из более качественных материалов с установкой взрывозащищенного двигателя. Отсюда их высокая цена.Что касается остальных позиций, то БП делится на типы, о которых уже говорилось, и в каждой группе есть свои модели со своими техническими характеристиками.

Как сделать самому

Вопрос, заданный заголовком этого раздела, можно отнести к разряду риторических. То есть в принципе улитку своими руками сделать можно, если есть навыки жестянщика или сварщика. Потому что устройство придется собирать из листового металла … Причем, в зависимости от мощности и производительности устройства, металл будет разной толщины.

Плюс, своими руками сделать лопасти и качественно прикрепить их к ротору сложно. Потому что ротор будет вращаться с большой скоростью, и если баланс конструкции нарушится, то вентилятор разлетится на части в первые 20 секунд работы. И необходимо правильно выбрать электродвигатель с учетом мощности и скорости вращения, плюс правильно подключить его к ротору вентилятора. Так что не пытайтесь ничего делать своими руками — это опасно для вашей жизни.

Вентиляция производственных помещений — необходимость, позволяющая сохранить здоровье рабочих и обеспечить бесперебойную работу цеха. Для очистки воздуха от различных примесей, металлической и древесной стружки, пыли и грязи чаще всего используются мощные вентиляционные установки « улитки . ». В конструкцию этих агрегатов входит несколько вентиляторов разной мощности, поэтому« улитка »может справиться практически с любыми загрязнениями.

Принцип действия

Название вытяжки «улитка» произошло от конструктивных особенностей и внешнего вида вентиляции.По форме он действительно напоминает скрученную раковину улитки. Принцип работы такой системы предельно прост. Он основан на центробежной силе, создаваемой турбинным колесом. В результате во всасывающую насадку попадают загрязненные воздушные массы, которые, пройдя систему очистки, возвращаются в помещение или выбрасываются наружу.

Виды улиток

Вытяжки — улитки могут различаться по рабочему давлению. У каждого вида свои рекомендации по применению, а именно:

Вентиляторы низкого давления — до 100 кг / м2.Эти конструкции можно использовать как в бытовых, так и в производственных помещениях. Они компактны и не требуют дополнительных трудозатрат при установке.
Вентиляторы среднего давления — до 300 кг / м2. Для таких систем актуально промышленное использование. Они отлично справляются с различными примесями.
Вентиляторы высокого давления — до 1200 кг / м2. Такие вентиляторы устанавливают на вредных производствах, в лабораториях и малярных цехах.

В зависимости от специфики производства вы можете приобрести огнестойкие, коррозионностойкие или даже взрывозащищенные модели.Цена на такую ​​продукцию может быть значительно выше, но безопасность на работе должна быть на первом месте.

Также «улиток» можно разделить на подводящие и сливные. Соединив две улитки разных типов в одну систему, можно легко создать приточно-вытяжную систему, которая будет не только удалять загрязненные воздушные массы, но и подавать свежий воздух … Более того, эту вытяжную систему можно также использовать для обогрева помещения в холодное время года. сезон.

Эксплуатационные ограничения

Несмотря на прочность и надежность промышленных «улиток», существуют некоторые ограничения на их использование.Так, центробежные вентиляторы, которые в быту называют «улитками», не рекомендуется устанавливать, если:

• В воздухе содержатся взвеси липкой консистенции более 10 мг / м3.
• В помещении содержатся частицы взрывчатых веществ.
• Температура в помещении вне диапазона от -40 до + 45 ° С.

Кроме того, в больших помещениях рационально использовать вентиляционную «улитку», в быту такие устройства лучше устанавливать в вентиляционных шахтах, куда поступает весь вытяжной воздух из дома.

Целесообразность домашнего использования

Чаще всего «улитку» для вентиляции все еще используют в производственных помещениях или в домашних столярных мастерских, покрасочных камерах и т. Д. Не рекомендуется устанавливать такую ​​вентиляцию непосредственно в жилых помещениях. Ведь «улитка» — невзрачный на вид и довольно крупный прибор, способный испортить общий дизайн кухни. Плюс вентиляция такого типа довольно шумная и при домашнем использовании может создавать значительный дискомфорт.

Улитка своими руками

Для бытовых нужд можно сделать вентиляцию самостоятельно.Конечно, такая конструкция будет отличаться от промышленной установки, но существенно сэкономит на покупке вентиляции. Стоит отметить, что качественная улитка средних размеров в специализированных магазинах стоит около 20 тысяч рублей, а потому для многих вопрос остается актуальным, как сделать вентиляцию своими руками .
Конструкция корпуса самодельной улитки чаще всего включает две части — область для размещения двигателя и область с выдувными лопастями.Большую часть запчастей придется покупать в специализированных магазинах, но эти затраты будут намного ниже, чем если вы покупаете готовую вентиляцию. Итак, вам потребуется:

1. Рама. Вы можете купить его в строительном магазине. Лучше отдать предпочтение металлическому изделию.
2. Двигатель. Продается на рынках и в магазинах электротоваров.
3. Колесо рабочее. Можно приобрести в магазинах запчастей для электроприборов.
4. Вентилятор. Продается в любом магазине бытовой вентиляционной техники.

Создание вентустановки своими руками начинается с расчетов.Чтобы использование улитки вентиляции было эффективным, необходимо правильно рассчитать мощность и габариты двигателя. При установке устройства особое внимание нужно обратить на надежность крепления вентилятора и крыльчатки. При сильных потоках воздуха эти компоненты могут расшататься и соскочить, что неизбежно приведет к ухудшению вентиляции. Все детали, включая корпус, должны быть из огнеупорных материалов.

Схема вентиляционной трубы

Следует отметить, что самостоятельную сборку такого извлечения можно проводить только при наличии определенных знаний.Если вы не уверены, что самостоятельно собранный прибор полностью безопасен, лучше проконсультироваться с профессионалом, который сможет оценить правильность вашей сборки. Если у вас нет навыков сборки электрических конструкций, лучше купить готовый прибор.

Центробежный вентилятор улитка сочетает в себе надежность конструкции, отличные показатели мощности и простоту использования. Основное назначение воздуходувки — перемещение больших воздушных масс и организация системы дымоудаления. Такие вентиляторы используются в сушильных камерах, при продувке машин, в малярных цехах и промышленных системах вентиляции зданий.

Показать все

Описание оборудования

Центробежные вентиляторы обеспечивают отличный КПД за счет быстрого вращения радиального рабочего колеса с несколькими лопастями. Рабочий элемент расположен в спиральной камере, что обеспечивает максимально возможную эффективность нагнетания воздуха. Лезвия на колесе изогнутые, прямые или в форме птичьего крыла. Соответственно различаются размеры оборудования, его производительность и назначение.

В зависимости от давления воздушного потока принято выделять три класса центробежных вентиляторов:

• низкого давления;
• средней мощности;
• тяжелые установки.

Показатель давления может изменяться в пределах 0,1-12 кПа. Производительность оборудования будет зависеть от профиля и количества лопастей, а также от используемого электродвигателя, отвечающего за вращение рабочего элемента. В продаже можно найти как полностью механические устройства, так и установки, управляемые автоматикой и обладающие расширенным функционалом.

Все применяемые сегодня кулеры-улитки могут работать как на обдув, так и на удаление воздуха из помещения.Чтобы изменить направление вращения крыльчатки, меняют фазы тока на клеммах электродвигателя. Делается это с помощью соответствующего тумблера на блоке управления устройством. Некоторые модели вентиляционного оборудования имеют возможность изменять скорость вращения, что позволяет регулировать производительность воздуходувок.

Вытяжка в столярной мастерской Часть 5

Принцип работы и конструкция

Центробежные вентиляторы, предназначенные для перемещения газовоздушных смесей, изготовлены из прочных материалов, выдерживающих повышенные температуры агрегата… Конструкция состоит из вращающегося колеса с закрепленными на нем лопастями. Рабочий элемент соединен с валом электродвигателя, который отвечает за вращение и нагнетание воздуха. Принцип работы вытяжки следующий:

Специальная конструкция вентилятора позволяет даже при небольшой мощности электродвигателей обеспечивать высокое давление и отличную производительность. Благодаря компактным размерам воздуходувки могут использоваться в бытовых системах вентиляции и дымоудаления.

Преимущества и недостатки

Улитка для вентиляции сочетает в себе надежность конструкции и высокую эффективность. К преимуществам данного типа оборудования можно отнести:

• доступная стоимость;
• удобство эксплуатации, обслуживания и ремонта;
• надежность и долговечность;
• производительность.




Из недостатков — сложности с регулировкой мощности и скорости. Такие особенности работы характерны для вентиляторов с асинхронным двигателем … При необходимости изменения скорости вращения необходимо приобретать установки с расширенной автоматикой управления, что приводит к удорожанию оборудования.

Вентилятор «Улитка» своими руками

Назначение и показатели мощности устройства во многом будут зависеть от материала, из которого изготовлен кулер. Улитка для промышленной вентиляции изготавливается из стали и других сверхпрочных сплавов с учетом степени агрессивности среды использования. Модели вентиляторов, предназначенные для работы с неагрессивными смесями газов и кислорода, могут быть выполнены из углеродистой и оцинкованной стали.

При использовании устройства для перемещения агрессивных газов и кислот необходимо выбирать химически стойкие стали , что позволяет обеспечить надежность и бесперебойную работу оборудования.

Стандартные модификации предназначены для работы с воздушными массами и газами, температура которых не превышает 90 ° С. В продаже можно найти узкоспециализированные модели, предназначенные для работы с газами до 200 ° С. Такие агрегаты изготавливаются из специальных жаропрочных материалов. сталь, устойчивая к кислотам.

Существует также взрывозащищенный вариант вытяжки из алюминия, медных сплавов и других пластичных металлов. В таких улитках используется специальный электропровод, исключающий искрение, которое является основной причиной взрывов и пожаров.

При необходимости использования центробежных вентиляторов в условиях повышенной влажности применяйте модификации, защищенные от коррозионных процессов. Корпус улитки изготовлен из специальной оцинкованной стали, а наличие прорезиненных прокладок позволяет исключить проникновение влаги в защищаемый корпус, где расположен электродвигатель и автоматика управления.

Если технологический процесс предполагает активное пылеобразование и наличие в воздухе опилок и других механических смесей, то применение стандартных модификаций радиальных вентиляторов невозможно.Необходимо выбирать специальные пылезащитные установки, не имеющие на крыльчатке дополнительного переднего диска, а количество лопастей на валу достигает 6-8 штук.

Также особенностью данного типа оборудования является наличие большого зазора между всасывающим патрубком и крыльчаткой. Такая конструкция позволяет бороться с пылью без ущерба для эффективности оборудования.

Центробежный вентилятор, улитка, всасывание стружки, циклон

Производительность вентилятора напрямую зависит от формы, размера и материала рабочего колеса. Также необходимо учитывать количество и форму лопастей. отвечает за создание давления внутри улитки. Основные требования к материалу рабочего колеса и лопаток — коррозионная стойкость и пластичность. Такой рабочий орган выдержит химическое воздействие агрессивной среды и повышенные вибрационные нагрузки.

При выборе формы и количества лопастей учитываются аэродинамические нагрузки и скорость вращения. В мощных двигателях металлические лопасти должны быть изогнуты под прямым углом для создания равномерного воздушного потока.Но для вентиляторов малой мощности предпочтительнее использовать прямые лопасти больших размеров, которые позволяют обеспечить высокое давление у крупных улиток.

Электродвигатели бывшие в употреблении

Промышленный вытяжной шкаф со спиральным корпусом оснащен взрывозащищенными электродвигателями, прочными корпусами и крышками. Чаще всего в качестве привода используются асинхронные механизмы с фиксированной скоростью. Такой агрегат быстро достигает максимальных показателей производительности, отличается надежностью и долговечностью. К недостаткам асинхронных электродвигателей относят невозможность регулировки частоты вращения рабочего вала, что несколько ограничивает возможности использования данной техники.

Наличие двигателя диммирования и блока автоматического управления позволяет регулировать скорость вращения, существенно расширяя функциональные возможности улитки-вентилятора приложения. Недостатком использования таких двигателей с регулируемой скоростью является их высокая цена, а также снижение надежности агрегатов, в которых часто выходит из строя электроника, управляющая работой привода.

вентиляционная улитка

Размеры вентилятора

Размеры спиральных вентиляторов значительно различаются.Вы можете подобрать улитку для системы кондиционирования в частном доме и приобрести мощные производительные промышленные установки. Размеры вытяжек от 250 до 1500 мм. В зависимости от размера и области применения вентилятор может быть выполнен как единое изделие или иметь модульную конструкцию с простыми заменяемыми базовыми компонентами. Последний вариант позволяет с минимальными затратами модернизировать используемое оборудование.

Промышленные установки в коррозионно-стойком исполнении, взрывозащищенные и рассчитанные на работу в агрессивных средах, могут быть оснащены мощными электродвигателями и современной автоматикой управления.Стоимость таких воздуходувок достигает 20-30 тысяч рублей.

Центробежный вентилятор для радиатора — надежное и эффективное оборудование, широко используемое в промышленности и быту. Благодаря универсальности, простоте конструкции и функциональности эта техника используется в системах вентиляции и дымоудаления, также способна работать с различными агрессивными и высокотемпературными средами. Вы можете выбрать стандартные, водонепроницаемые и взрывоопасные модификации, которые будут отличаться конструкцией, размерами, мощностью и другими параметрами эксплуатации.

Вентиляторы, используемые для воздухообмена в помещениях, имеют разную конструкцию … В зависимости от условий эксплуатации и поставленных задач могут быть установлены осевые или радиальные устройства, способные работать в разных режимах. Их назначение и особенности оптимальны для того или иного участка вентиляционной системы. Давайте подробнее рассмотрим вопрос.

В просторечии называется «улитка» , это устройства с разнонаправленными осями всасывания и нагнетания воздушного потока. Напротив, там, где воздушный поток движется параллельно оси вращения крыльчатки, центробежная сила используется в работе радиальных вентиляторов, из-за чего такие устройства называются , но и центробежные .

Рабочий орган такого вентилятора больше всего напоминает беличье колесо. Лопасти, расположенные параллельно оси вращения, захватывают порции воздуха и, вращаясь, с силой выталкивают их в перпендикулярном направлении. Это эффект центробежной силы. Корпус вентилятора имеет особую спиральную форму, благодаря которой все отдельные потоки, испускаемые лопастями крыльчатки, собираются в единый упругий поток, устремляющийся наружу из выпускной трубы. Это создает вакуум, который немедленно заполняется наружным воздухом, поступающим через всасывающее отверстие.Он расположен с передней стороны корпуса. Таким образом, получается, что всасывание и нагнетание потока осуществляются в поперечном направлении друг к другу.

Особенности

Главной особенностью вентилятора-улитки является его способность создавать высокое давление на выходе. … Осевые конструкции обладают высокими характеристиками, но большинство из них не способны создавать давление. Поэтому для работы со сложными системными воздуховодами с высоким аэродинамическим сопротивлением подходят только «улитки».

ЧИТАЙТЕ ТАКЖЕ: Принудительная вентиляция — в частном доме, квартире и гараже

По величине создаваемого давления они делятся на три категории:

Каждая категория вентиляторов используется в определенной среде и выполняет задачи, требующие определенной эксплуатации. параметры.
Вторая, не менее важная особенность вентиляторов-«улиток» заключается в способности не только создавать давление, но и производить обратный эффект — создавать вакуум … Это универсальность действия улитки — она ​​одинаково эффективная работает как на нагнетание, так и на всасывание … Такие возможности существенно расширяют область применения вентиляторов «улиток», а в сочетании с высоким рабочим давлением позволяют им выполнять дополнительные функции. Например, есть т. Н. способен транспортировать сыпучие материалы по системе воздуховодов … Кроме того, возможность создания разрежения используется в различных промышленных технологических установках для отвода продуктов сгорания (вентиляторы-дымососы).

Самыми популярными моделями улиток-вентиляторов являются VR и VTs ( Fan Radial и Fan Centrifugal ).Некоторое осложнение ситуации в этом плане заключается в том, что особых правил для обозначения вентиляторов нет, и каждый производитель вправе называть свою продукцию так, как считает нужным. Поэтому часто появляются модели вентиляторов «улиток», которые имеют точно такие же параметры, но разные обозначения.

Единство типоразмеров необходимо для возможности подключения к другому оборудованию — и т.п. В этом плане ситуация более удачная, вентиляторы полностью подходят к соседним элементам системы.Если используются модели и элементы разных типоразмеров, то для их стыковки используются соответствующие переходники.

Типы и сфера применения

Вентиляторы-«улитки» имеют разные типоразмеры, что позволяет выбрать устройство, наиболее подходящее по параметрам работы к требованиям системы. Все образцы «улиток» имеют цифры, обозначающие диаметр крыльчатки в дециметрах. Например, №5 означает , что рабочее колесо имеет 0.Диаметр 5 м .

Использование улиток очень распространено. Они присутствуют практически во всех системах вентиляции, в технологических линиях, используются для пылеудаления, транспортировки сыпучих продуктов на элеваторах, в деревообработке, для удаления металлической стружки и т. Д. широко применяется в качестве вытяжных вентиляторов. , поскольку других структур, способных выполнять такую ​​работу, просто не существует.

Экспертное заключение

Инженер по теплотехнике и вентиляции РСВ

Федоров Максим Олегович

Вентилятор «улитка» способен создавать разрежение в системе воздуховодов, охватывающих одно или несколько помещений, и тем самым организовывать эффективный отвод отработанного воздуха из них. .

Дополнительно возможна подводка воздуховодов к месту прямого пылеобразования, выброса вредных веществ, взвесей. Это позволяет быстро удалять ненужные компоненты, предотвращая их распространение по комнате или зданию.

Вентилятор ВР 100-45 (ВЦП 7-40)

В качестве образца воздуходувки, используемой для удаления сыпучих материалов или нежелательных воздушных взвесей, рассмотрим вентилятор BP 100-45. Его аналогами являются следующие модели:

Videos & Porn Movies | XTube

Ключевые слова

Возраст от 181222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888929394959697980002

181222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888929394959697980002

Страна Пожалуйста, выберите CountryUnited StatesCanadaUnited KingdomGermanyFranceMexicoJapanTaiwanItalySpainAfghanistan исламское государство ofAlbaniaAlgeriaAmerican SamoaAndorra, Княжество ofAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaidjanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia-HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodia, Великобритания ofCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe ОстроваФиджиФинляндияБывшая ЧехословакияБывший СССРФранция (европейская территория) Французская ГайанаФранцузские Южные территорииГабонГамбияГрузияГанаГибралтарВеликобритания GreeceGreenlandGrenadaGuadeloupe (французский) Гуам (США) GuatemalaGuineaGuinea BissauGuyanaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelIvory побережье (Кот-д’Ивуар) JamaicaJordanKazakhstanKenyaKiribatiKuwaitKyrgyz Республика (Кыргызстан) LaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartinique (французский) MauritaniaMauritiusMayotteMicronesiaMoldaviaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew Каледонии (французский) Новый ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana ОстроваНорвегияОманПакистанПалауПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныОстров ПиткэрнПольшаПолинезия (французский) ПортугалияПуэрто-РикоКатарРеюньон (французский) РумынияРоссийская ФедерацияРуандаS.Грузия и С. Sandwich Isls.Saint HelenaSaint Киттс и Невис AnguillaSaint LuciaSaint Пьер и MiquelonSaint Tome (Сан-Томе) и PrincipeSaint Винсент и GrenadinesSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovak RepublicSloveniaSolomon IslandsSomaliaSouth AfricaSouth KoreaSri LankaSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyriaTadjikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUruguayUSA Незначительные Отдаленные IslandsUzbekistanVanuatuVenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Острова Уоллис и Футуна Западная Сахара Йемен Югославия Заир Замбия Зимбабве

Государство Пожалуйста, выберите StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAlbertaBritish ColumbiaManitobaNew BrunswickNewfoundland и LabradorNorthwest TerritoriesNova ScotiaNunavutOntarioPrince Эдвард IslandQuébecSaskatchewanYukonBaden-WürttembergBayernBerlinBrandenburgBremenHamburgHessenMecklenburg-VorpommernNiedersachsenNordrhein-WestfalenRheinland-PfalzSaarlandSachsenSachsen-AnhaltSchleswig-HolsteinThüringenAlsaceAquitaineAuvergneBasse-NormandieBourgogneBretagneCentreChampagne-ArdenneCorseFranche-ComtéFrench GuianaHaute-NormandieLanguedoc-RoussillonLimousinLorraineMidi-PyrénéesNord- Па-де-Кале де-ла-LoirePicardiePoitou CharentesProvence-Alpes-Côte-d’AzurRhône-AlpesÎle-де-FranceAlbaceteAlicanteAlmeríaAsturiasBadajozBalearesBarcelonaBizkaiaBurgosCantabriaCastellónCeutaCiudad RealCuencaCáceresCádizCórdobaGeronaGipuzkoaGranadaGuadalajaraHuelvaHuescaJaénLa CoruñaLa RiojaLeónLugoLéridaMadridMelillaMurciaMálagaNavarraOrensePalenciaPontevedraSalamancaSegoviaSevillaSoriaTarragonaTeruelToledoValenciaValladolidZamoraZaragozaÁlavaÁvilaAgrigentoAlessandriaAnconaAosteArezzoAscoli PicenoAstiAvellinoBariBarletta-Андрий TraniBellunoBeneventoBergamoBiellaBolognaBozenBresciaBrindisiCagliariCaltanissettaCampobassoCarbonia-IglesiasCasertaCataniaCatanzaroChietiComoCosenzaCremonaCroteneCuneoEnnaFermoFerraraFirenzeFoggiaForlì-CesenaFrosinoneGenovaGoriziaGrossetoImperiaIserniaL’AquilaLa SpeziaLatinaLecceLeccoLivornoLodiLuccaMacerataMantovaMassa-CarraraMateraMedio CampidanoMessinaMilanoModenaMonza х BrianzaNapoliNovaraNuoroOgliastraOlbia-TempioOristranoPadovaPalermoParmaPaviaPerugiaPesaro х UrbinoPe scaraPiacenzaPisaPistoiaPordenonePotenzaPratoRagusaRavennaReggio CalabriaReggio EmiliaRietiRiminiRomaRovigoSalernoSassariSavonaSienaSiracusaSondrioTarantoTeramoTerniTrapaniTrentoTrevisoTriesteTurinUdineVareseVeneziaVerbano-Кузьо-OssolaVercelliVeronaVibo ValentiaVicenzaViterboEast MidlandsEast из EnglandLondonNorth EastNorth WestNorthern IrelandScotlandSouth EastSouth WestWalesWest MidlandsYorkshire и HumberAguascalientesBaja CaliforniaBaja Калифорнии SurCampecheChiapasChihuahuaCoahuilaColimaDistrito FederalDurangoGuanajuatoGuerreroHidalgoJaliscoMichoacánMorelosMéxicoNayaritNuevo LeónOaxacaPueblaQuerétaroQuintana RooSan Луис PotosíSinaloaSonoraTabascoTamaulipasTlaxcalaVeracruzYucatánZacatecasChanghuaChiayiChiayi CityHsinchuHsinchu CityHualienKaohsiung CityKeelung CityKinmenLienchiangMiaoliNantouNew Тайбэй CityPenghuPingtungTaichung CityTainan CityTaipei CityTaitungTaoyuanYilanYunlinAichiAkitaAomoriChibaEhimeFukuiFukuokaFukushimaGifuGunmaHiroshimaHokkaidoHyōgoIbarakiIshikawaIwateKa gawaKagoshimaKanagawaKumamotoKyotoMieMiyagiMiyazakiNaganoNagasakiNaraNiigataOitaOkayamaOkinawaOsakaSagaSaitamaShigaShimaneShizuokaTochigiTokushimaTokyoTottoriToyama9WakayashiYamag.
