Самодельные дымососы – Дымососы для котлов, дымососы для бытовых, твердотопливных котлов своими руками

Содержание

расчет, монтаж и самостоятельное изготовление

В наших краях твердотопливные котлы для отдельного частного дома являются самыми распространенными. И дымоходы для твердотопливных котлов чаще всего строят из подручного материала местные строители, которые могут совершенно не разбираться в тонкостях этого дела. Им кажется, что труба для стационарного твердотопливного котла — это так же просто, как и дымоход для бабушкиной печки. Вот и выходит, что новый и дорогой твердотопливный котел чаще всего подключается в дымоход из кирпича, сложенного неизвестно кем и неизвестно как.

А неправильное подключение котла к дымоходу может привести к резкому ухудшению тяги, и исправить положение в таких случаях помогает подсоединение устройства для искусственного ее усиления. Дымососы для бытовых котлов работают, как вентиляторы, т.е. они принудительно разгоняют воздух внутри дымоходов. Часто дымососы для котлов позволяют подключать два котла в один дымоход, даже если он недостаточной высоты или недостаточного сечения.

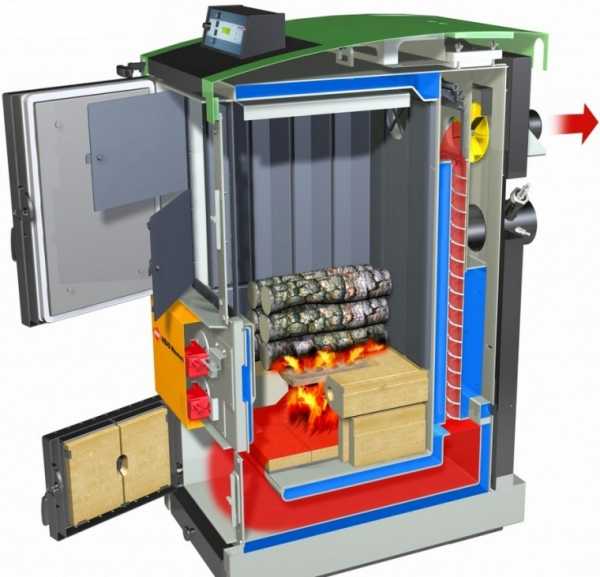

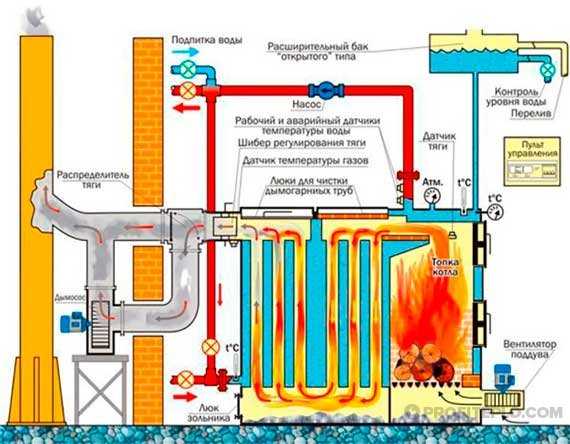

Удаление продуктов горения из пиролизного котла с помощью дымососа

Хорошая тяга – результат правильного расчета и монтажа дымохода!

На вопрос, какой дымоход лучше для угольного котла, а какой — для дизельного и т.д., правильный ответ всегда будет разным. Потому что сделанный для дровяной печи дымоход может быть совершенно непригодным для газового котла, например. И причин у этого может быть несколько. При этом выкладывать новый капитальный дымоход взамен малоэффективного мало кто в состоянии. Вот почему имеющиеся дымоходные трубы приходится тем или иным способом усовершенствовать. Зачастую усовершенствование подразумевает монтаж дымососа для нового бытового котла.

Повсеместно дымоход для твердотопливного котла делают капитальным кирпичным. Если у него достаточные высота и сечение, то в нем всегда отличная тяга и никаких усилителей движения воздуха не требуется. Но бывают и исключения. Например, кирпичный дымоход для стационарного твердотопливного котла невозможно вывести на нужную высоту. Как правило, дымоход для твердотопливного котла элементарно делается своими руками, но не всегда он отлично справляется со своей функцией. И частенько случается, что дополнительную тягу нужно обеспечивать, используя дымососы для бытовых твердотопливных котлов, покупные или изготовленные своими руками.

Из чего и как выложить дымоход, чтобы он эффективно справлялся с удалением дыма, это тема отдельной большой статьи, и сейчас мы ее затрагивать не будем. Основательный кирпичный дымоход хороший для котла на твердом топливе или печи, но без дополнительных вставок его нельзя использовать для современных котлов на других видах топлива. К примеру, дымосос для котла может понадобиться, если установка дымохода была произведена неправильно с самого начала.

Как правильно делать подключение в дымоход для обычного котла на твердом топливе? Об этом знают высококлассные специалисты, но и они ошибаются, не заметив вовремя какой-то местной мелочи. Хороший же дымосос для твердотопливного котла или любого другого способен устранить все погрешности проектирования и строительства котлов и дымоходов. Особенно, если дымоход для котла не кирпичный, а металлический.

Это целая наука — устройство дымохода для твердотопливного котла. Что уже говорить про более сложные варианты отопительных приборов. Поэтому сплошь и рядом встречаются погрешности, даже просто кладка кирпича редко бывает идеальной. Соблюдение же всех технических нормативов по аэродинамике — задача та еще! А как сделать дымоход, если к нему будет производиться подключение котла из кирпича? Достаточно ли эффективным получится свой дымоход для твердотопливного котла? На подобные вопросы часто невозможно ответить заранее.

Дымосос может стать спасением

Маленькое и полезное устройство дымососа очень полезно использовать с пиролизным котлом. Сейчас на рынке представлены дымососы с разной производительностью, разных марок, разного качества и с разной ценой. Практически все они подключаются через конденсатор. На каждый такой насос заводского изготовления имеется инструкция, в которой указаны его параметры, часто в виде таблички, чтобы покупатель мог подключить его самостоятельно к любому из пиролизных котлов.

Сделать такое устройство можно самостоятельно, под сечение дымохода. При установке дымососа самотечный канал дымохода ни в коем случае нельзя перекрывать, так как котел в штатном режиме должен работать на естественной тяге. Должна быть создана дополнительная перемычка в выпускной трубе, чтобы можно было создать дополнительную инжекцию газов только в случае нужды. Причем, конструкция должна обеспечивать беспрепятственный поток от воздушного насоса, при этом будет увеличиваться производительность самого дымососа за счёт инжекции.

Зачем устанавливать дымосос?

От качественного дымохода и хорошей тяги зависит правильная и долговечная служба отопительного прибора, его эффективность и нормальный микроклимат в помещении. Полноценный отвод отработанных газов, то есть эффективная система дымоудаления, обеспечивает полноценное сгорание топлива и максимальный КПД. Все технические нюансы проектирования и строительства дымоходов направлены на получение отличной тяги. Она должна быть устойчивой и достаточной.

А возникает тяга, когда возникает разница температур. Раскалённый воздух из топки по законам физики устремляется вверх, унося с собой дым и сажу, которые образуются при горении. В работающих на дровах современных котлах режим может меняться от минусовых температур до плюс 350 градусов. И при этом в них всегда должно быть отличное движение воздуха. Естественной тяги в таких условиях может быть не достаточно. Так и были придуманы отдельные усилители тяги, или дымососы. Особое значение они приобрели с появлением современных котлов с высоким КПД, которые являются более капризными и требовательными.

Основная причина установки дымососа — слишком длинный горизонтальный участок перехода от котла к дымоходу. Чаще всего это происходит из-за толстых стен. Полтора метра горизонтального участка — это плохо для любого котла или печи. Дым не любит ходить по горизонтальным каналам, а в случае котлов с высоким КПД (как пиролизные, например) такая ситуация может привести практически к полному отсутствию тяги.

Как устанавливают дымосос?

Если у вас возникла необходимость установить дымосос на дымоход, который снимать или разбирать нет никакой возможности, и внутри помещения установить насос не получается, то приходится устанавливать его снаружи. Хотя самый оптимальный вариант для электрического двигателя – установка внутри помещения. Дымососы обычно продаются с рабочим колесом, крыльчаткой и электродвигателем с креплением для котла или для трубы. Выбирать подходящий дымосос нужно, учитывая его:

  • Размеры;
  • Мощность;
  • Схему подключения.

Когда дымосос есть и труба дымохода есть, нужно придумать, как это все соединить вместе. Чаще всего двигатель крепится к импровизированной улитке. А улитка приваривается (присоединяется) уже напрямую в дымоходной трубе. Прорезь подключения должна быть оснащена заслонкой, чтобы можно было открывать или закрывать ее. Исходя из конкретных погодных и прочих условий — используя естественную либо принудительную тягу.

В принципе, ничего сложного и сверхъестественного в установке данного устройства нет, и с ней может справиться любой домашний мастер. Все можно сделать обычной болгаркой и дрелью в домашних условиях. Желательно предварительно сделать чертеж подключения, на котором будут указаны размеры и диаметры патрубков и основной трубы. Например, если труба дымохода у вас будет 159 мм, то отвод от неё для дымососа может быть 110 мм в диаметре.

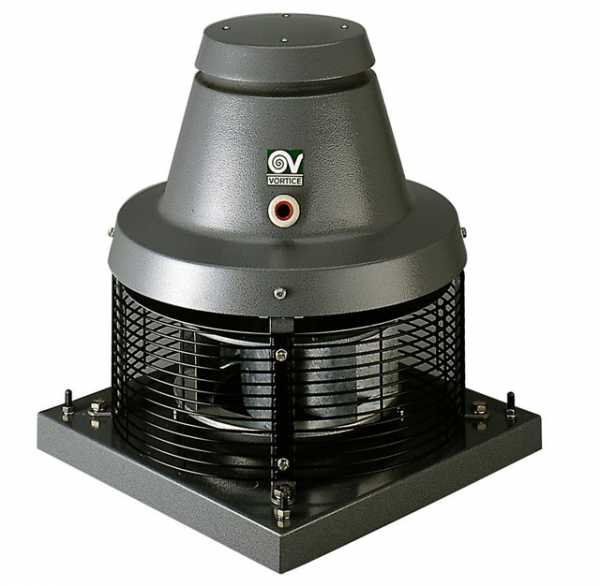

Заводские дымососы

Один из самых недорогих дымососов для маломощных (до 30 кВт) бытовых котлов — немецкий рр 152. По факту получается, что это самый дешевый дымосос из тех, которые есть в продаже. Перечислим его технические характеристики:

  • Создает максимальное статическое давление в 160 Паскалей;
  • Производительность — 235 метров кубических в час;
  • Обороты: 2575;
  • Максимальная температура перекачиваемого дыма: плюс 250 градусов;
  • Напряжение 230 Вольт.

Двигатель находится снаружи, а само рабочее колесо из нержавеющей стали выходит в присоединительный фланец. Недостаток этой модели — двигатель не закрыт никаким кожухом, т.е. это устройство – исключительно для установки в помещении. За совсем небольшие деньги можно купить готовый немецкий дымосос отличного качества. Есть похожие немецкие модели для более мощных (до 60 кВт) котлов, у этих более мощный мотор, который уже закрыт кожухом, и более крупное колесо с крыльчаткой. Стоимость, конечно, намного выше.

Самодельный агрегат

Для тех, кому жалко денег на покупной дымосос, есть отличная альтернатива – его можно сделать самостоятельно! По сравнению с покупными, такой агрегат обходится в сущие копейки. Самодельный дымосос изготавливается обычно из 230 мм алмазного изношенного диска, к которому привариваются лопатки. Двигатель можно взять на барахолке, например, моторчик от стиральной машины двухскоростного двигателя. Такое простое устройство обеспечивает до 3000 оборотов в режиме отжим. Можно даже не подключать через понижающий трансформатор, но при этом можно сразу (или в дальнейшем) сделать регулятор мощности. Без особых перегрузок такое самодельное устройство способно отлично проработать несколько лет.

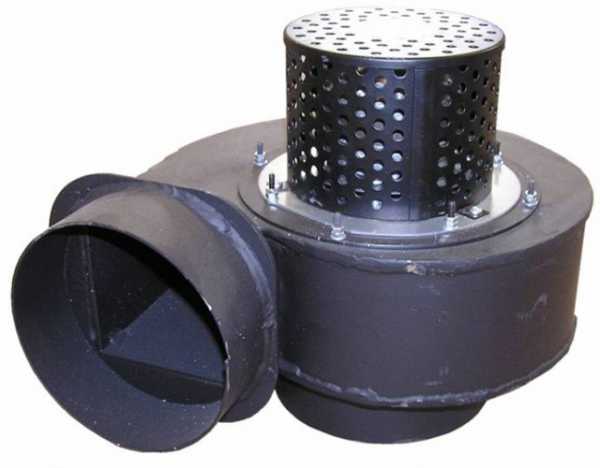

Самостоятельно изготовленный дымосос в форме улитки

Правильно установленный дымосос, несмотря на то, что он устанавливается внутри металлических труб, практически не слышен во время работы, он работает даже тише, чем нагнетающий вентилятор. При этом скорость «ветра» достигает 150 метров внутри дымохода. Для проверки работы устройства должен быть люк ревизии снизу, благодаря чему в любое время можно посмотреть, как устройство будет работать при открывании загрузочной двери в котле.

prohlados.ru

виды, как сделать дымосос для бытового котла своими руками, вентилятор

Содержание:

Дымосос относится к устройствам электромеханического типа. Он предназначается для удаления из печей и котлов продуктов сгорания топлива и представляет собой вытяжной вентилятор, монтируемый в дымовых трубах. Подобные устройства — обязательные элементы паровых и водогрейных агрегатов промышленного назначения.


Что касается дымососов для твердотопливного бытового котла, то устанавливаются они только тогда, когда это предусматривается изготовителями нагревательных приборов. Как правило, такие агрегаты функционируют благодаря наличию естественной тяги, создаваемой системой дымоотведения. Для управления силой тяги пользуются шибером. Если дымоход рассчитан правильно, задействовать устройство нет необходимости.

О монтаже дымососа для твердотопливного котла необходимо задуматься тогда, когда агрегат плохо функционирует, а в дымоходе случается опрокидывание тяги или ее силы оказывается недостаточно, чтобы удалить дым, и кроме этого продукты горения не улетучиваются в атмосферу, а проникают в внутрь дома.

Лишь в этом случае появляется потребность в усилении тяги, выборе и установке устройства. Создание в дымоходе условий для дополнительного разрежения способствует полному отводу газов. Но все равно использование дымососа полностью не решает проблему.


Все вопросы, касающиеся функционирования дымохода, следует решать в комплексе. Простым и распространенным способом, обеспечивающим дополнительную тягу в дымоотводящей конструкции, считается монтаж дефлекторов.

Назначение и конструкция дефлектора

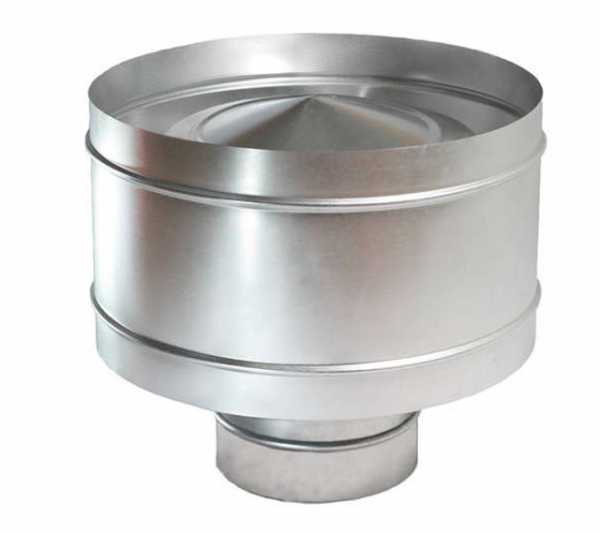

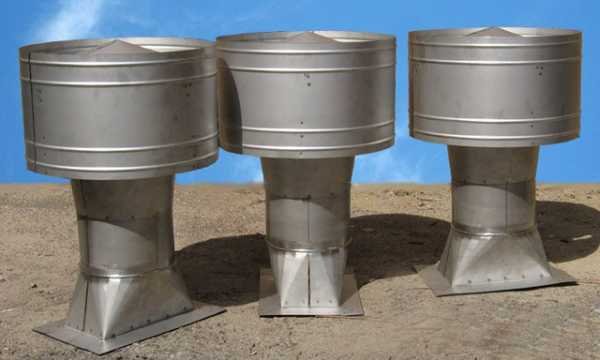

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.


Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам.

В комплекте с таким котлом используют следующие варианты данного устройства:

  • круглый «Волпер»;
  • звездообразный «Шенард»;
  • многоярусное приспособление;
  • дефлектор Григоровича.


Каждый из них хорошо справляется со своим назначением, предотвращает опрокидывание тяги и усиливает ее при наличии ветра.

Турбовент

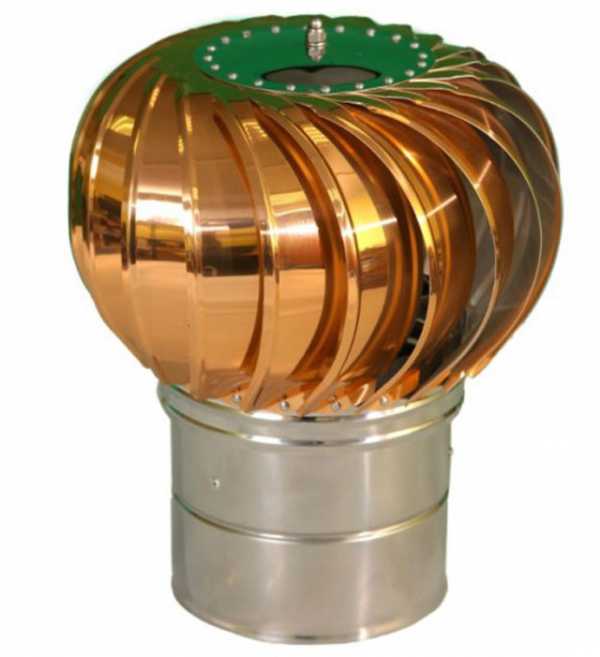

У него имеется еще одно название — ротационная турбина. Данное механическое устройство под напором ветра начинает вращаться в определенном направлении и образует разрежение в месте выхода из дымоотводящей трубы. Особенность турбины в том, что создаваемая ею степень разрежения прямо пропорциональна скорости ветра, причем это не зависит его направления.


В итоге при ветреной погоде сила тяги бывает слишком большой. При безветрии ротационная турбина не действует. Она состоит из шара с лопастями, монтаж которого защищает дымоход от воздействия осадков.

Флюгарка

Данное ветрозащитное устройство может устранять воздействие ветра и при этом обеспечивать в дымоходе условия для тяги. Конструкция флюгарки позволяет ей свободно вращаться под действием потоков воздуха и принимать положение, при котором исключено задувание ветра. Ее монтаж стабилизирует тягу. При использовании флюгарки надо контролировать состояние, в котором находятся подшипники вращения.

Дымосос электрический

При подборе дымососов для твердотопливных бытовых агрегатов необходимо учитывать, что они не заменяют дымовую трубу и их задействуют лишь с котлом. Устанавливают устройство исключительно на исправном дымоходе, имеющем диаметр, соответствующий мощности печки.

Когда сжигают твердое топливо, существует риск появления угарного газа и поэтому безопасности эксплуатации уделяют повышенное внимание. Дымосос задействуют в качестве вспомогательного оборудования, улучшающего процесс сжигания дров. Это означает, что без него агрегат должен качественно работать.


Данное устройство это тот же вентилятор, который способен функционировать при значительной температуре в пределах 200-250 градусов.

Вентилятор — дымосос для котла в зависимости от конструкционных особенностей бывает:

  1. С колесом вентилятора, посаженным на вал двигателя. Несмотря на то, что устройство экономично и компактно, ему требуется контроль и техобслуживание.
  2. С колесом, посаженным на вал привода. Отличается надежностью и долговечностью, но имеет большие габариты.

Оба вида дымососов энергозависимы и работают от электроэнергии. Основной характеристикой их функционирования является разрежение, которое образуется в дымовой трубе.


При выборе дымососа обращают внимание на ряд теххарактеристик:

  • разрежение в дымоходе;
  • частоту, с которой вращается колесо;
  • габаритные параметры;
  • объем отводимых дымовых газов.

Делая выбор устройства, когда предстоит установка дымососа для котла своими руками, проще будет сопоставить между собой номинальный объем выводимых дымовых газов и этот же параметр у нагревательного агрегата.

Основным условием, обеспечивающим эксплуатацию твердотопливного прибора, является исправный дымоход, способный обеспечить вывод газов и безопасное сжигание топлива.


Своими руками дымосос для твердотопливного котла можно изготовить, но для этого нужно приобрести детали заводского производства. Главное в этом устройстве — электродвигатель и вентилятор. При их покупке следует уделить внимание их правильной центровке.

Для домашнего варианта дымососа для твердотопливного котла достаточно диаметра вентилятора, равного 15 – 18 сантиметров. При работе электродвигателя с вентилятором, у которого нарушена центровка, появляется вибрация, создающая дискомфорт в виде гула.


teplospec.com

Дымосос для твердотопливного котла: разновидности и устройство

Для эффективной работы бытовых отопительных установок и оптимизации процесса горения твердого топлива, воздух в камеру сжигания стали подавать принудительно с помощью вентилятора – нагнетателя. Еще более рациональное решение – использовать дымосос для твердотопливного котла или оба способа одновременно.

Что дает внедрение тягового вентилятора?

В действительности эти технические решения далеко не новы. В промышленных теплосиловых установках давно используются тяговые и дутьевые машины. Ведь при больших объемах сжигаемого топлива эффективность этого процесса играет огромную роль. Можно сказать, что дымососы для бытовых твердотопливных котлов перекочевали туда из промышленного оборудования относительно недавно, это связано с массовым повышением спроса на этот вид отопителей. Применение вентилятора тяги в котлах на твердом топливе дает следующие преимущества:

  • Повышение эффективности работы агрегата в целом благодаря управляемому сжиганию топлива.
  • Более точная регулировка температуры теплоносителя за счет регулирования интенсивности горения.
  •  Возможность устойчивой работы отопительной установки в условиях, когда имеется плохая тяга дымохода.
  •  Исключение попадания дыма в помещение топочной при открывании любой дверцы топки.

В отличие от дутьевых машин дымососы для бытовых котлов располагаются не в начале газовоздушного тракта, а в его конце, сразу перед дымоходной трубой. Они представляют собой вентилятор, рабочая часть которого защищена от воздействия высокой температуры (до 250ºС) и мелких летучих включений, содержащихся в продуктах горения.

По предназначению тяговые машины схожи с дутьевыми, отличие в том, что первые обеспечивают разрежение в топке, оно требуется для нормального функционирования любого твердотопливного агрегата и составляет порядка 16—25 Па для различных модификаций. Дутьевые же вентиляторы создают в топке повышенное давление, а разрежение должен создать дымоход для твердотопливного котла. По разным причинам это не всегда возможно, а устройство новой трубы для выброса продуктов сжигания может оказаться делом весьма затратным.

Также существенные удобства создает действие тяговой машины для подкладывания дров в топку «на ходу». Обычно это действие сопровождается открыванием главной дверцы и выбросом части продуктов горения в помещение. Дымосос, создающий разрежение во всем газовоздушном тракте, ограждает от выделения и скапливания дыма в топочной при открытой дверце камеры сгорания.

По этой причине ведущий немецкий производитель теплосилового оборудования BUDERUS во всех своих теплогенераторах, сжигающих твердое топливо, устанавливает именно дымососы, а не нагнетатели.

Виды дымососов

Если в вашем доме построена дымоходная шахта, тяги которой недостаточно для функционирования нового отопительного агрегата, то эту задачу поможет решить простейший дымосос для котла. Вовсе не обязательно сразу приобретать электромеханические аппараты, бывает достаточно установить на конец трубы специальный дефлектор, создающий дополнительную естественную тягу. Но когда все подобные варианты испробованы, можно приобрести и установить одно из предлагаемых устройств:

  •  вентилятор – усилитель естественной тяги;
  • проточный дымосос;
  •  центробежная тяговая машина.

Усилитель тяги – это устройство, снабженное осевым вентилятором, ставится оно на конец вытяжной шахты или трубы. Производительность устройства можно регулировать вручную с помощью блока управления на тиристорах.

Проточные дымососы для котлов устанавливаются сразу на выходном патрубке агрегата и тоже служат для увеличения силы тяги. Конструкция аппарата такова, что внутри дымового канала находится только рабочее колесо, не перекрывающее его сечение. Электродвигатель и прочие элементы находятся снаружи, что позволяет включать устройство когда это необходимо, а в остальное время шахта может успешно удалять дым с помощью естественной тяги. Управлять включением и производительностью аппарата можно как в ручном режиме, так и в автоматическом, присоединив его к автоматике котельной установки.

В действительности этот вид дымососов не всегда может служить как полноценный тяговый агрегат, а только лишь как усилитель вытяжки. Причина – недостаточно высокое давление, развиваемое рабочим колесом аппарата в силу своей конструкции. Чтобы получить хороший результат, на твердотопливный котел лучше поставить дымосос центробежного типа. При этом управление всеми функциями аппарата следует завязать на электронный блок теплогенератора, тогда работа всех элементов системы будет согласованной. Кроме того, центробежные вентиляторы способны не только создавать разрежение в камере сгорания, но и развивать высокое давление, что заставит действовать любой дымоход.

В отопительных агрегатах большой мощности используется принудительная тягово-дутьевая схема с двумя вентиляторами, это идеальный вариант. Но реализация подобной схемы связана с определенными сложностями, так как для сбалансированной работы системы требуется произвести расчет дымососа и нагнетателя, количества воздуха для горения и сопротивления всего газовоздушного тракта, включая вытяжной канал.

Заключение

Дымосос для твердотопливных котлов прямого горения – вариант более предпочтительный, нежели нагнетатель. Другое дело, что приобретение и монтаж аппарата обойдутся вам недешево, особенно если понадобится покупать управляющий контроллер. Поэтому есть смысл рассмотреть более доступные способы улучшить вытяжку, если вопрос заключается только в этом.

cotlix.com

Дымососы для котлов — модели для дома, виды и возможности

Содержание:
1. Назначение и функции
2. Конструкционные особенности
3. Виды и возможности
4. Использование дымососов в различных системах отопления

Работа автономного отопительного оборудования напрямую связана с качеством вентиляционных систем.

Неэффективный отвод продуктов горения в атмосферу не только снижает действенность работы устройств, предназначенных для сжигания топлива, но и чрезвычайно опасен для жизни.

Поэтому обустройство коммуникаций для вывода отработанных газов наружу столь важно.

Назначение и функции

Важной частью эффективных вентиляционных систем являются дымососы для котлов.

Дымососы – это разновидность термоустойчивых вентиляторов со средним или низким давлением воздуха, а также дутьевых механизмов, изготовленных по специальной технологии, предназначенные для рециркуляции газов. Благодаря особо прочной конструкции кожуха и лопастного колеса, приборы, в составе которого могут находиться несгоревшие частицы топлива, а также кислотному конденсату.

Дымососы предназначены для принудительного перемещения отработанных газов и наружного воздуха в печах, каминах и котлах, а также других устройствах сжигания различных видов топлива. Их установка необходима в дымоходах, где естественная вентиляция не способна к осуществлению качественного газоотвода, а также весьма желательна в иных случаях. Данные устройства устанавливают в каналах дымоходов непосредственно за теплогенераторами.

Помимо вывода продуктов горения в атмосферу, дымососы для котлов выполняют и другие важные функции:

  • улучшают КПД отопительных установок;
  • нейтрализуют скапливание дыма в отопляемых помещениях;
  • исключают возможность обратного поступления отработанных газов;
  • минимизируют скапливание смол в котлах и каминах;
  • повышают эффективность горения в топке.

Конструкционные особенности

Материалом для составных агрегатов данного устройства служит жароустойчивая сталь. Оптимальных причин для её использования несколько. В первую очередь, это высокая температура в дымоходе (иногда достигает более 300 градусов), а также необходимость в применении теплоизоляции корпуса.

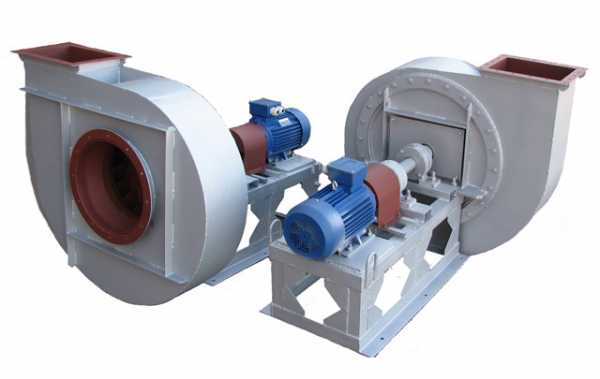

Состав дымососной системы:

  1. Ходовую часть – вращающийся за счет подшипников вал, который расположен в герметично закрытой ванне.
  2. Рабочее колесо – закрепленный на валу диск со стационарно прикрепленными лопатками.
  3. Направляющий аппарат – узел на всасывающем патрубке, закрепленный перед вентилятором.
  4. Сам корпус.
  5. Нагнетательный патрубок и всасывающий патрубок.

Вращаясь, рабочее колесо создает центробежную силу. Воздух, находящийся в системе, отбрасывается, и захватываются другие потоки. Направляющий аппарат предназначен для регулировки подачи воздуха в систему. Размещение приспособления для принудительного отвода отработанных газов возможно как в горизонтальной, так и во вертикальной части дымохода.

Виды и возможности

Различают дымососы с прямой (Д) и обратной (ДН) тягой. Конструктивной особенностью лопатки рабочего колеса устройства в первом случае является изгиб вперед, а во втором – назад.

Дымососы для бытовых котлов Д обеспечивают вывод продуктов горения за пределы помещений при отсутствии естественной вентиляции. Размещают их над обогревательными системами.

Дымососы ДН оборудованы системами золоулавливания и ступицами для защиты подшипников рабочего колеса. Используют их в условиях повышенных температур.

Возможности современных дымососов:

  1. Беспрерывная работа длительное время.
  2. Установка внутри и вне помещений.
  3. Изготовление установок правого и левого вращения.
  4. Содержание пыли и других агрессивных частиц в газо-воздушных смесях не должны превышать максимально допускаемых производителями величин.
  5. Температура газов в системах должна находиться в пределах, установленных производителями (чаще всего это 200-250 градусов при рабочем колесе из углеродистой, и до 400 – из легированной стали).

Использование дымососов в различных системах отопления

Если говорить об использовании оборудования для принудительного отвода отработанных газов при различных видах отопительных систем, то дымососы для бытовых твердотопливных котлов здесь занимают лидирующие позиции.

Купить твердотопливный котел отопления — это первая задача. Вторая — позаботиться о вентиляции.

Связано это, прежде всего, с необходимостью регулярного прочищения стенок дымохода от твердых частиц, образующихся при сгорании топлива.

Принудительное же выбрасывание их в атмосферу позволяет проводить такие процедуры намного реже.

Значительно меньше востребованы дымососы для пиролизных котлов. Ведь после повторного сгорания газообразных веществ получение дыма минимально. И, конечно же, по причинам отсутствия дымохода как такового, вовсе не нуждаются в подобных устройствах электрические отопительные системы. Но подобный апгрейд может быть вполне уместен для применения в квартирах многоэтажных домов, поскольку в них отсутствуют возможности вертикальной установки вытяжных коммуникаций.

Правильное оснащение отопительных систем необходимыми для качественной работы агрегатами позволяет не только обеспечить комфортный температурный режим в помещениях, но и безопасность людей, которые в них проживают.

Цена устройства для принудительного выведения газов зависит от габаритов, а также мощности тяги. Но, если она слишком высока, всегда можно изготовить дымосос для котла своими руками.

otopleniedomov.com

Дымосос для твердотопливного котла: устройство и виды

Жизнь в загородном доме отличается удобством и комфортом. Данному факту способствует технический прогресс, в частности, эволюция систем отопления, а также оборудования для обеспечения хорошей вентиляции. Сердцем является котел. Наряду с газовым оборудованием популярностью пользуется и твердотопливный котел. В рамках обеспечения надлежащего функционирования агрегата и безопасности эксплуатации необходимо использовать дымососы для котлов. Именно эти устройства отвечают за быстрое и эффективное удаление дыма и прочих загрязняющих частиц и помогают решить ряд других задач.

Дымосос для твердотопливного котла

Вентиляцию, где в роли основного элемента выступает дымосос, можно устанавливать не только в частном доме, но и в бане. Таким способом удается организовать полноценную вытяжку.

Виды дымососов

Когда дымоходная шахта, построенная в здании, не обеспечивает тягу, достаточную для нормальной работы отопительного прибора, то следует попробовать решить задачу при помощи простого и недорого дымососа. Если естественной тяги все равно будет недостаточно, тогда следует обратить внимание на электромеханические аппараты.

Варианты предлагаемых устройств:

  • Усилители тяги — это устройства, основным конструктивным элементом которых являются осевые вентиляторы, увеличивающие естественную тягу. Их монтаж осуществляется на конце вытяжной трубы или шахты. Производительность аппаратуры регулируется вручную.

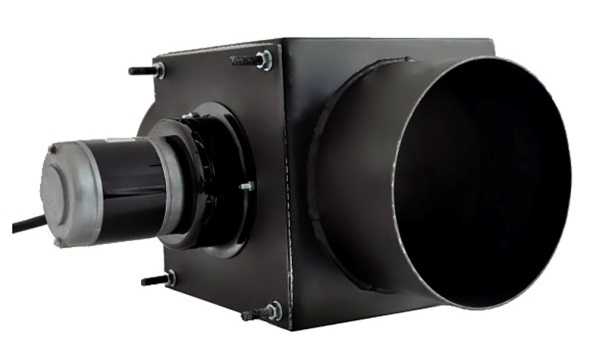

  • Приточный дымосос для котла монтируется на входном патрубке отопительного оборудования. Прибор имеет следующую конструкцию: рабочее колесо расположено внутри дымового канала, не перекрывая его сечение; снаружи находится электродвигатель и другие детали. Таким образом, дым удаляется через шахту при помощи естественной тяги, а дымосос эксплуатируется по мере необходимости. Возможно автоматическое и ручное управление.

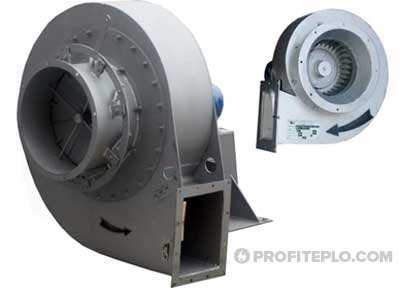

  • Центробежная тяговая машина способна создать высокое давление и разрежение в камере сгорания. При таких обстоятельствах действовать начнет любой дымоход. Рекомендуется такая установка оборудования, когда управление всеми элементами системы завязывается на электронном блоке котла. В этом случае работа устройств будет согласованной.

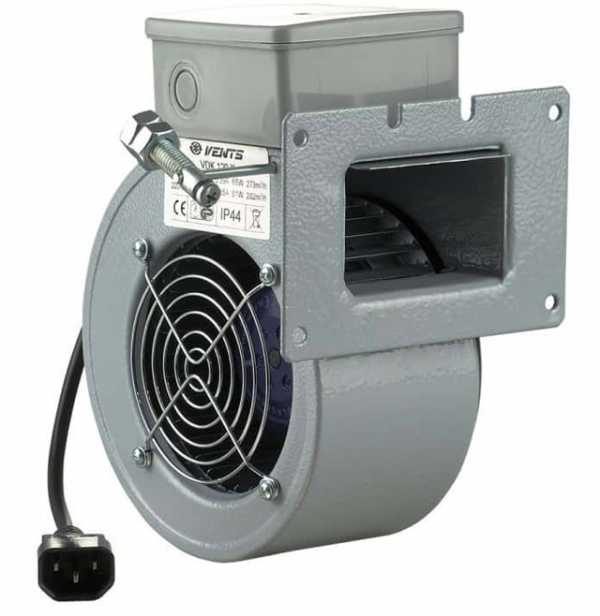

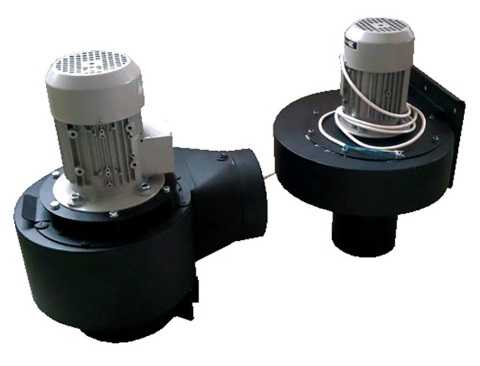

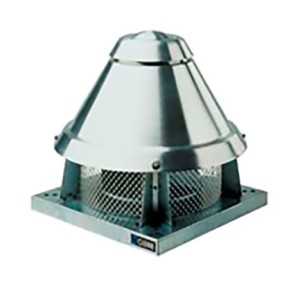

Пример бытового дымососа

В случае эксплуатации отопительного оборудования большой мощности рекомендуется монтаж дутьевой системы вентиляции с парой вентиляторов. Только следует помнить о важности правильного расчета мощности дымососа и нагнетателя. Это обеспечит сбалансированную работу системы.

При выборе дымососа также обратите внимание на то, что устройства выпускаются для твердотопливных, пиролизных и газовых котлов. При этом они имеют значительные конструктивные различия.

Конструкция элемента

Устройство дымососа следующее:

  • Кожух или корпус, в котором происходит движение воздушных потоков.
  • Рабочее колесо, образованное двумя пластинами, — активный подвижный элемент, вращение которого приводит к принудительному нагнетаю воздуха.
  • Приводной вал, крыльчатка, бункер, заслонка, патрубки.

В зависимости от конкретной модели дымососа набор деталей, их строение и материалы изготовления могут отличаться.

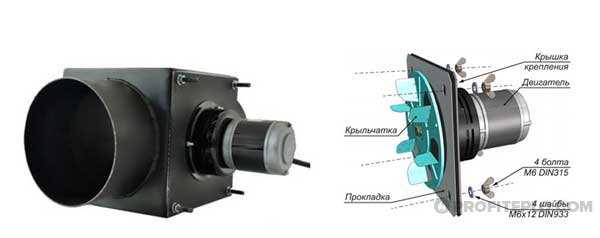

Конструкция дымососа

При этом всегда соблюдается основной принцип работы данного оборудования:

  • В результате вращения рабочего колеса воздух стремится к центру дымососа.
  • Там он отбрасывается стенками конструкции, попадая в топку котла.
  • Далее происходит постепенное разрежение, в результате которого осуществляется приток воздушных масс.

За вихревое движение воздушного потока в сторону вращения вентилятора отвечают лопатки внутри дымососа. Это обеспечивает беспрерывную циркуляцию воздушных потоков: приток кислорода, вытяжку продуктов сгорания.

Важно при выборе прибора обратить внимание на такие параметры как КПД, производительность, мощность (Вт), давление. Вся информация должна быть указана на самом устройстве.

Назначение дымососа

Качественный дымоход, хорошая тяга — условия, обеспечивающие продолжительную и правильную работу котлоагрегата. Эффективный отвод продуктов сгорания является обязательным условием для максимального КПД при полноценном сгорании твердого топлива. Поэтому правильное проектирование и строительство дымохода имеют большое значение. Ошибки приводят к тому, что тяга не является достаточной и устойчивой.

Дымосос для твердотопливного котла обязательно необходим в том случае, когда естественной вентиляции в дымоходе недостаточно. Однако его установка позволяет решить ряд других задач:

  • Снижение расхода топлива.
  • Чистить дымоход от сажи и дегтя придется реже.
  • Минимизация риска попадания гари и дыма в комнату.
  • Повышение КПД котла, обеспечение его стабильной работы.
  • Возможность более точно контролировать температуру нагревания теплоносителя.
  • Избавление от специфического запаха, который появляется во время эксплуатации котла.

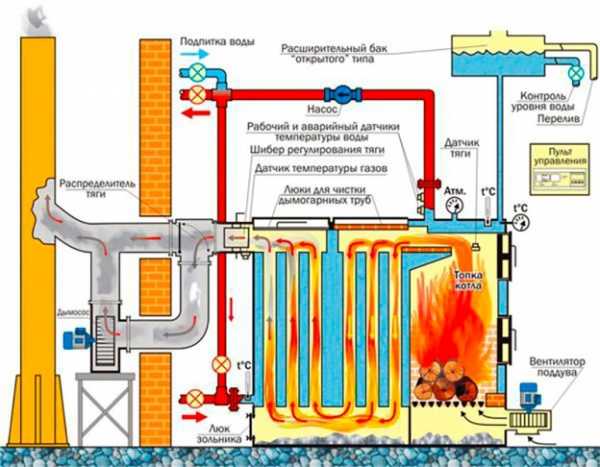

Дымосос, как неотъемлемая часть твердотопливного котла

Кроме этого, дымосос обеспечивает комфортные условия во время подкладывания дров, так как препятствует скапливанию дыма в топочной. Так, во время открывания главной дверцы не произойдет выброса продуктов горения в комнату.

Важно, что мощный дымосос позволит избавиться от дыма и копоти даже при неблагоприятных погодных условиях (осадки, сильный ветер).

Дымососы для бытовых котлов монтируются в конце газовоздушного тракта. Предназначение тяговых машин заключается в обеспечении разрежения в топке. Это необходимо для нормальной работы агрегата, работающего на твердом топливе. Оборудование котельной с дутьевыми вентиляторами обойдется дороже и с технической точки зрения, данное решение намного сложнее.

Принцип расчета мощности дымососа

Для достижения максимальной эффективности работы дымососы для бытовых твердотопливных котлов выбираются и устанавливаются после соответствующих расчетов. Для этого необходимо воспользоваться давно выведенными и проверенными на практике формулами. Для определения расчетной производительности необходимо учитывать разрежение перед дымососом, а также действительный объем продуктов сгорания, который необходимо перемещать. Разобраться в сложных формулах можно и самостоятельно, но лучше воспользоваться помощью специалистов.

Полученные данные помогут подобрать подходящую модель устройства с учетом ее размеров, мощности и схемы подключения.

Далее необходимо решить, как осуществить монтаж наддува. Наиболее распространенный вариант:

  • Двигатель закреплен на импровизированной улитке.
  • Улитка соединяется (чаще приваривается) к дымоходной трубе.

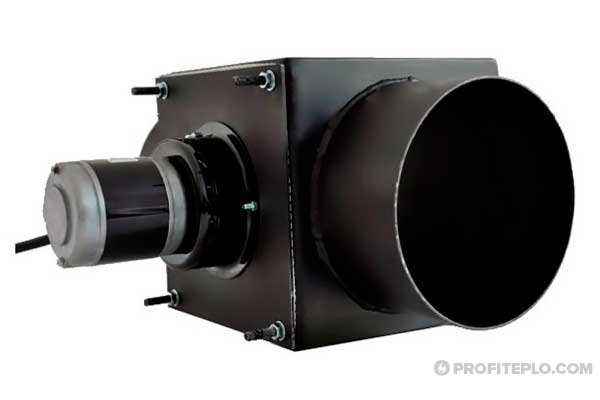

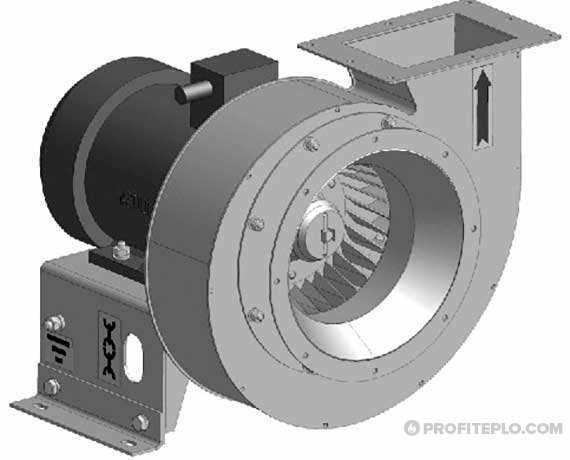

Тяговый вентилятор в форме улитки

Нельзя забывать о заслонке. Открывая/закрывая ее, можно регулировать работу устройства в зависимости от погодных условий, используя тягу естественную или созданную принудительно.

Избежать ошибок в процессе монтажа поможет предварительно подготовленный чертеж подключения. В нем следует указать параметры основной трубы и патрубков. Для монтажа может понадобиться такое оборудование, как болгарка и дрель. Многие предпочитают выполнять установку самостоятельно, однако обратившись к опытным мастерам, вы можете быть уверены в качестве выполненных работ.

Видео по теме:

profiteplo.com

Реализация дымососа без вентилятора в печной трубе

вопрос:
Плохая тяга из камина

Тяга из печи-камина с водяной рубашкой, он же — «котёл»

продолжение

начало:


Конструкция дымососа без вентилятора в печной трубе

читайте также — теория отопления, кондиционирования, вентиляции:
HVAC дома — отопление, вентиляция, кондиционирование воздуха самодома

Хорошее горение топлива печи и большая доля тепла для отопления — а не расход на тягу в трубе: дымосос, тягодутьевая машина, эжекционная дымовытяжная установка.

Аэродинамический дымосос улучшил:
растопку печи — дал стартовую тягу;
при топке печи немного помогает при неблагоприятном ветре.
Срок службы вентилятора — вентилятор вне печной трубы имеет срок службы много лет.

Хочу обратить внимание, что в статье «про дым в комнату из печки» означает: дым в комнату из печки при открытой дверце печки.
Сейчас, когда нужно подложить дров или пошевелить в печке, одна рука автоматически тянется к выключателю вентилятора на чердаке, а вторая — к ручке печной дверцы.

Испытания дымососа для печи-камина в доме

Первые горячие испытания аэродинамического дымососа без вентилятора в каминной трубе показали, что дымосос при растопке тянет, заметен положительный эффект. С нашей печью-камином с водяной рубашкой для водяного отопления (О, с точки правильности зрения горения — это тяжелый случай! «Котел» слишком хорошо впитывает тепло топки.)

Испытывал дымосос в двух тяжелых для топки случаях погоды:
1. в сильных утренних туманах;
2. при порывистом ветре 5-9 метров в секунду.
В обоих случаях температура воздуха +5…+12 градусов Ц.

Но сначала о конструкции Первого варианта.

Конструкция дымососа без вентилятора в печной трубе V1.0 🙂

Вентилятор: соосный тандем из двух вентиляторов SP12025S1L3 0,2 ампера 12 вольт (диаметр 120 мм), air flow 65,78 CFM (воздушный поток ), Static Pressure 1.68 mmh3O (всего-то!)
the air flow (in cubic feet per minute)

Spire Corp., The Netherlands.
Производство Shenzhen, China
(spirecoolers.com)

Диаметр трубы From fan — 110 мм (рис. Тяга в дымоходе: не-механический «вентилятор»-дымосос в печной трубе (трубе камина), статья Тяга в дымоходе: не-механический «вентилятор»-дымосос в печной трубе (трубе камина), линк — в начале)
Диаметр трубы From stove — 130 mm
Диаметр внутренней трубы — 100 мм.
(Да, для упрощения конструкции дымоходного вентилятора вместо расширения трубы — выше идет такой же диаметр, как и от печки.)
Верхняя кромка внутренней трубы ниже внешней трубы на 70 мм.
На печную трубу надет колпак, диаметр — 220 мм, высота «щели»- 100 мм.

Тяга из холодной печи немного есть, пламя спички слабо втягивается в поддувало.
При опыте с дымом становится ясно, что поток воздуха от вентилятора не успевает втянуть в себя (пока он ламинарный) поток печного газа из внутренней трубы — дистанция их взаимодействия меньше 100 мм, а выше начинается турбулентнасть из-за колпака.

А когда печка разгорается, при открытой дверце печи, при порыве ветра, дым перетекает в комнату через верхнюю кромку проема печной дверци.

Снял колпак с трубы, получилась версия дымососа V1.1.

Конструкция дымососа без вентилятора в печной трубе V1.1

В печная трубе без колпака тяга заметно появилась при растопке. При открытой дверце печи дым идет в дымоход, в комнате запаха почти нет. Но при порыве ветра ясно видно, как происходит срыв ламинарного потока — ровный (ламинарный) столб дыма над трубой между порывами ветра имеет высоту около полуметра, а при порыве ветра столб ломается. И тут же дым из открытой дверцы. Благо, для испытательного холодного дыма, жёг в печке влажную траву из компостной кучи.

Надставил печную трубу еще на 0,6 метра, получилась версия дымососа V1.2.

Конструкция дымососа без вентилятора в печной трубе V1.2

Порывы ветра стали заметно меньше влиять на тягу при растопке. Оно видно и по выходящему дыму — форма дыма не меняется принципиально, то есть поток воздуха от вентилятора на дистанции 0,7 метра (5,4 диаметра трубы) успевает «разогнать» поток печного газа.

Но когда печка разгорается, увеличенивается количество печного газа, дополнительная тяга мало заметна, на фоне увеличивающейся естественной тяги. То же самое наблюдалось и в вариантах трубы и 1.0, и 1.1.

И что будет с тягой, если скорость ветра возрастёт до 15 м/сек?

Поэтому, вместо вентиляторов без щеток, суммарной мощностью 4,8 ватта решаю поставить вентилятор ватт на 70, от автомобильной печки.

Конструкция дымососа без вентилятора в печной трубе V2.0

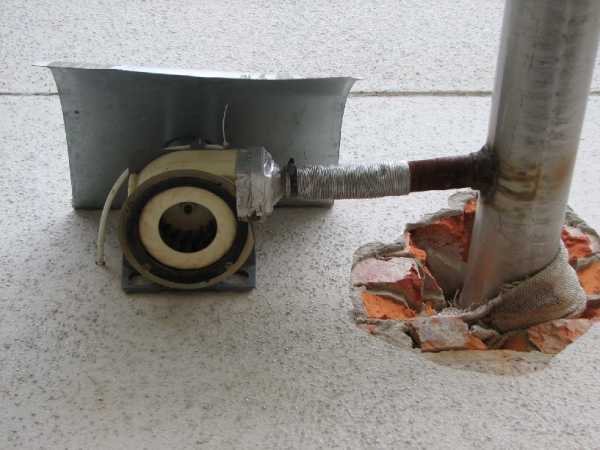

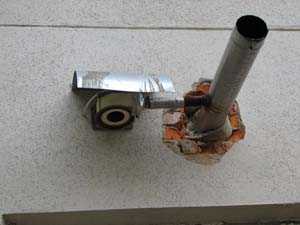

Вентилятор от автомобильной печки с двигателем от Bosch тока ест намного больше (6 ампер), шумит на «все 220 вольт», трясёт печную трубу. Поэтому пришлось соединять жесткую металлическую трубу к печной трубе через гофрированную алиминиевую «трубу»-воздуховод.

Помогло. Мощность вентилятора пришлось снизить — включил последовательно «балластное сопротивление» из двух параллельных 12-вольтовых лампочек на 50 и 20 Вт. На случай ветра предусмотрено и включение на полную мощность.

Итого, аэродинамическое устройство-дымосос для увеличения тяги в печной трубе с вентилятором вне самой печной трубы работает и даёт положительный эффект в ситуациях:

1. Растопка печи — дает стартовую тягу:

1.1. При неблагоприятном направлении ветра (у нас это восточный ветер — фронтон, и подсасывает воздух из дома с южной и западной стороны)
1.2. При относительно теплой погоде (выше нуля по Цельсию), при тумане и высокой влажности — когда плотность окружающего дом воздуха низка по сравнению с плотностью теплого воздуха в доме.
1.3. При температуре воздуха во внешней части печной трубы ниже температуры окружающего воздуха — за счет ночного радиационного охлаждения, влаги на и в трубе.
1.4. Интенсивное проветривание трубы ускоряет разогрев трубы, выход тяги печи на рабочий режим.

2. Возможно, более быстрый разогрев трубы уменьшит отложения «смолы» и сажи в дымоходе.

3. При топке в рабочем режиме совсем немного помогает при неблагоприятном ветре.

4. Надеюсь, при усовершенствование конструкции печной трубы дымосос позволит снизить температуру печных газов в дымоходе, т.е. отбирать больше полезного тепла для отопления.

5. Дымосос выбрасывает печной дым на 0,2-2 метра вверх, аки из паровоза на полном газу. Красота! 🙂

6. Вентилятор, стоящий вне печной трубы, на чердаке работает в идеальных условиях, поэтому срок службы обязательно будет много лет.

Кстати, попытался сравнить «на глаз» тягу от маломощных вентиляторов без щеток и со щетками (автомобильный). Получилось, что 1 «безщеточный» электронный ватт равен 2 ваттам со щётками. Неужели маломощные электродвигатели столько энергии расходуют на трение щеток?

Включил вентилятор на полную мощность — от аккумулятора проложил медные провода сечением 10 мм квадратных

Теперь растопка печи пошла намного быстрее: через 2-3 минуты огонь в топке полыхает белым пламенем как в кузнечном горне. Но какой большой расход воздуха! С ним в трубу «вылетают» дрова… В смысле, неэкономичное горение. А восходящий поток воздуха подхватывает только угольки, которые взрываются, аки метеоры. Как только дрова разгорятся — выключаю. В связи с чем наметил следующий этап — делать супер-экономичную печку на обеднённой топливной смеси — читайте Печь с горением с избытком воздуха, с дожигом печного дыма в высокотемпературном пламени

Но как стабилизировать тягу про порывистом ветре 15 м/с с разных направлений у разгоревшейся печи?

Один вариант — управлять от БЦВМ эдак киловаттным турбонасосом, так как энергия ветра пропорциональна кубу скорости ветра — Проблемы использования энергии ветра, проблемы ветротурбин — а значит, и влияние ветра на тягу в дымоходе имеет кубическую зависимость от скорости ветра.

* — бортовая цифровая вычислительная машина, в т.ч. на крылатых ракетах.
Имеется в виду, что разница давлений в помещении и в топочной камере, в дымоходе и в окружающем воздухе постоянно быстро меняются: ветер — это вихрь. А воздушный насос не может стабилизировать мгновенный расход воздуха в дымоходе. (Расход — это метрологический термин, количество газа или жидкости, проходящей через некое сечение за единицу времени. Мгновенный — в данный миг.) Поэтому для увеличения быстродействия регулирования нужен вычислительный комплекс, предвидящий обстановку — скажем, на 0,25 секунды вперёд. Примерно как на самолёте B-2 стелс — тяжелом бомбардировщике фирмы Northrop, который из-за своей дурацкой «невидимой» формы вообще-то летать не может, но летает под управлением компьютеров.

… А второй вариант — делать активный колпак на печную трубу. Но это уже будет версия дымососа V3.0.
Эксперименты и наблюдения продолжаются!

Скоро у меня печное отопление (эко! на эко-топливе, т.е. чистых горных дровах) станет резервным, на случай аномальных холодов и на случай неблагоприятных условий для извлечения бесплатной энергии из альтернативных источников.
О том, как это делается:
Принципы функционирования самодома

Развитие направления:
Так как появилась возможность регулировать тягу в печи как надо, то следующий этап — обеспечить полное сгорание топлива, без сажи и дыма:
Печь с горением с избытком воздуха, с дожигом печного дыма в высокотемпературном пламени

P.S. При эксплуатации «печного вентилятора» обнаружились неожиданные полезные побочные эффекты:
1. Очень лёгкая растопка печи.
2. «Включение» печки раздуванием углей. Если в печке осталось хоть несколько угольков (несколько часов спустя после окончания топки), то можно положить растопку и раздуть вентилятором. Обычно растапливаем печь подсолнечным маслом (самое дешевое жидкое топливо!), налитым в обрывок картонной яичной упаковки (2-3 ячейки), с опилками, скорлупой грецких орехов и пр. (Зимой колоть орехи и лузгать семечки — самое время.) Но для растопки с тлеющим угольком это не пригодно. Прекрасная комбинация растопки: стружка с… сушеными мандариновыми корками — через 2-5 мин. вентилятор раздувает в пламя. Эфирные масла корки мандаринов горят лучше бензина!


последние изменения статьи 26ноя2012, 05янв2013, 12янв2013

samodom.netnotebook.net

Дымососы для котлов, дымососы для бытовых, твердотопливных котлов своими руками

Дымосос для котлов

Каждый владелец частного дома желает избавиться от лишних проблем, связанных с качественным обогревом жилища. Самым эффективным решением подобных ситуаций является создание автономного отопления, но при этом необходимо решить такие вопросы: выбор котла и выполнение дымохода. С целью повышения работоспособности котлов применяются дымососы для котлов.

Дымососы для бытовых котлов — представляют собой тягодутьевую машину, которая используется для создания и поддержки нужной тяги, которая необходима во время разжигания и дозагрузки котлов. Кроме усиления естественной тяги дымососы для бытовых котлов также предназначены для удаления вредных веществ, что образуются в результате сгорания топлива.Дымососыактивно применяются в теплоэнергетике и для противопожарных мероприятий.

Суть применения данного устройства: с целью повысить эффективность работы котла при ненадлежащей тяги в дымовой трубе устанавливается контроль и управление за работой котла в виде дымососа. Это позволяет избавить от попадания в помещение дыма, скапливания смол.

Несмотря на большое выбор тягодутьевых машин в специализированных магазинах, можно также сделать дымососы для котлов своими руками. Для этого необходимо лишь иметь нужные материалы и инструменты: электродвигатель, улитка, толстая металлическая сетка, болты, гайки для крепления, металлический лист, дрель, ножницы по металлу и болгарка.

Последовательность сооружения дымососа своими руками:

  • подготовка всех материалов в соответствии с выполненными чертежами,
  • подготовка двигателя к монтажу, подключение его к сети,
  • крепление двигателя к станине при помощи болтового соединения,
  • сборка улитки: крепятся сетка, металлическая пластина, улитка,
  • установка рабочего колеса на вал двигателя,
  • соединение всех составляющих деталей,
  • надежное закрепление всех соединений,
  • подключение к сети,
  • пробный запуск дымососа.

Дымосос для твердотопливного котла является достаточно востребованным и необходимым устройством.

raschet-sektsi-radiatora.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
