Пиларамы — виды, особенности и правила выбора. Можно ли сделать пилораму самостоятельно?
Современная пилорама дисковая — это удобный, функциональный инструмент для распила древесины. С ее помощью даже в одиночку можно справиться со значительным объемом работ в короткие сроки. Но не все готовы платить за приобретение дисковой пилорамы. Более того, многие считают, что гораздо лучше пилорама дисковая своими руками из подручных материалов. Что же можно посоветовать тем, кто решился на такой шаг?
При ведении работ по лесозаготовке нередко возникает необходимость транспортировки оборудования. В этот момент важно правильно погрузить и перевезти станки, чтобы они не потеряли работоспособность.
Существует несколько способов перевезти лесопильное оборудование.
Многопильная ленточная или кромкообразная пилорама весом менее 1500 кг может быть транспортирована на транспортных средствах «Газель» или в пятитонных контейнерах по железной дороге. Монолитные дисковые пилорамы, вес которых составляет порядка 3-4 тонн, может быть доставлен до площадки только транспортными средствами «Камаз».
Большая часть производителей технологического оборудования не включает стоимость его транспортировки в стоимость пилорам, поэтому услуги по доставке приходится оплачивать отдельно. Кроме того, производители допускают самовывоз оборудования непосредственно из производственного цеха или со склада предприятия. Деревообрабатывающие станки и мобильная ленточная пилорама загружаются в транспортные средства по частям, если это возможно. При этом со станков должны быть сняты электродвигатели и шкивы, которые составляют большую часть массы техники. Подобные элементы погружают в отдельную тару. Это необходимо, чтобы облегчить поднятие оборудования и его элементов в кузов автомобиля.
Сегодня специалисты лесопильные станки загружают в транспортные средства при помощи лебедочных устройств. На месте работы можно будет установить электродвигатель и шкивы.
Деревообработка может осуществляться и в местностях со сложным рельефом. Чтобы смонтировать пилорамы, необходимо найти ровный участок и подготовить его. По периметру площадки при помощи машин уплотняют грунт, после чего укладывают доски под рельсовый путь. Это обеспечит устойчивое движение пилорамы во время работы.
При отгрузке оборудования на площадке нужно уделить особое внимание проводам. На них не должны наступать рабочие, это может вызвать деформации кабеля и неэффективную работу оборудования. Чтобы этого избежать, при установке пилорамы кабель питания электродвигателя подвешивают. Если планируется длительная работа на одном участке, то помимо самого оборудования на участке обустраивают навес из досок.
Во время транспортировки станков используют упаковочные ящики. Они должны соответствовать весу пилорамы, иначе тара дефрмируется и приведет к поломке оборудования.
Ящики собирают из досок повышенной толщины, а при весе станка, подготовленного к транспортировке, более 5 тонн брусья ящика между собой и с нижним щитом скрепляют при помощи металлических угольников. Если оборудование весит более 3 тонн, то у торцов ящики обтягивают стальной лентой.
Для обработки дерева чаще всего используются ленточные и дисковые пилорамы, гораздо реже применяют так называемые рамные. Каждая из них имеет свои достоинства и недостатки и применяется для решения определенных задач. Ниже будут рассмотрены основные различия ленточных и дисковых пилорам.

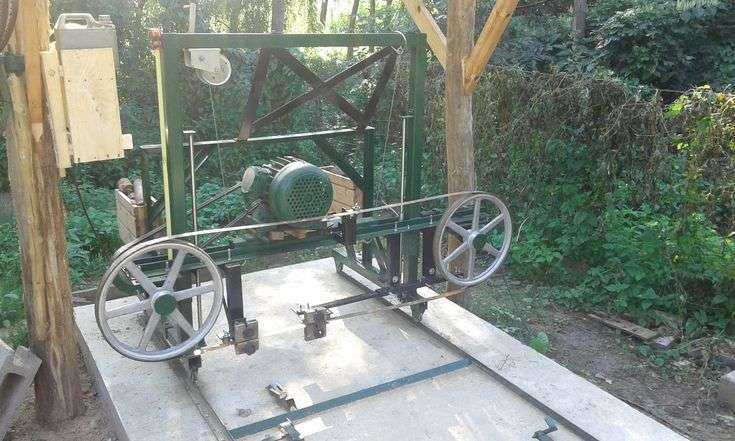

Ленточные пилорамы
Выбор подходящего станка в первую очередь зависит от диаметра бревен и типа обрабатываемой древесины. Ленточная пилорама используется для продольной распиловки бревен. Ее основными преимуществами являются низкое энергопотребление и больший выход пиломатериала (в сравнении с рамной или дисковой).
Поэтому если вы собираетесь обрабатывать дорогие породы дерева (дуб, палисандр и т.д.), лучше выбрать ленточнопильный станок, так как круглопильные станки производят очень широкий пропил (5-10 мм), при этом образуется слишком много опилок.
Однако у ленточных пилорам имеются и недостатки, в частности, они обеспечивают более низкую производительность по сравнению с дисковыми или рамными. Кроме того, такие пилорамы лучше не использовать для обработки хвойных пород деревьев, так как это может привести к налипанию смолы на режущие кромки пилы, что в свою очередь значительно снижает точность распила. Поэтому для распиловки смолистой древесины больше подойдет дисковая пилорама, а ленточную лучше использовать для твердых пород дерева.

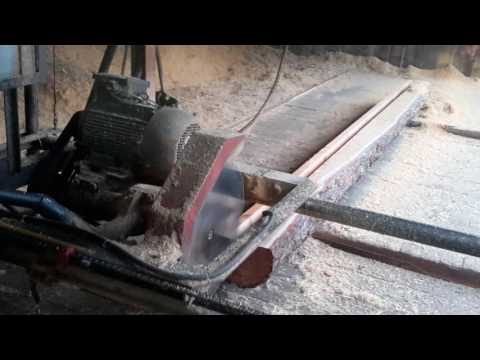

Дисковые пилорамы
Круглопильный станок представляет собой стационарную циркулярную пилу, с помощью которой производится раскрой пиломатериалов. По своему назначению они делятся на станки для поперечной и продольной распиловки, а также угловые (универсальные).
Благодаря тому, что такие станки обеспечивают высокую производительность, точность и скорость работы, их можно применять и для обработки бревен большого диаметра. Кроме того они чрезвычайно надежны. Именно поэтому круглопильные станки пользуются огромной популярностью в северных странах (США, Канада, Финляндия и т.д.).
Однако, как уже было отмечено, дисковая пилорама имеет гораздо меньший выход материала по сравнению с ленточной. Кроме того, применяемые в ней пилы довольно дорогие, а затачивать и устанавливать их должен только квалифицированный специалист. В противном случае станок может выйти из строя.
Как выбрать подходящую пилораму?
У нас в России применяются три вида пилорам: ленточные, рамного типа и дисковые круглопильные.
Остановимся подробнее на каждом из этих трёх видов.
Ленточные пилорамы бывают вертикальные, горизонтальные, либо с расположением ленточнопильного станка под углом. Установки с использованием лент шириной до 40 мм, как правило, относительно недорогие, малогабаритные. Эти пилорамы наиболее популярны у потребителя. Обслуживание пил сводится к своевременной заточке и периодической разводке зубьев. Выполнение данных операций не требует специальной квалификации персонала.
Ленточная пилорама СЛП — горизонтальная с расположением ленточнопильного станка под углом 10º к плоскости бревна, что снижает нагрузку на пилу при распиловке, увеличивает скорость перемещения пильного механизма, ликвидирует волну даже в начале запила. Это позволяет получать пиломатериал экспортного качества.
Легко убедиться в преимуществе ленточной пилорамы СЛП над круглопильным станком по выходу продукции. Пилорама дает качественный пиломатериал точных размеров, а не опилки. Из каждого бревна вы получаете больше досок, затратив при этом меньше энергии и затратив меньше усилий.
При покупке ленточнопильного станка с шириной ленты более 60 мм требуется более серьёзный подход к подготовке помещения для работы. Сами ленточные пилы выпускаются с твердосплавными напайками, что подразумевает наличие у персонала специальной подготовки и квалификации, т. к. кроме заточки таким пилами необходима периодическая вальцовка полотна на специальном оборудовании. Все ленточные пилорамы сделаны так, что ширина пропила на них 0,9-2,6 мм, т. е. опилок получается минимум.
Необходимым условием работы на ленточной пилораме является смена ленты через каждые 2,5 часа независимо от того, затупилась она или нет. Одна лента при нормальном уходе (вовремя и правильно заточенная и разведенная) обрабатывает до 60 – 80 куб.метров пиловочника.
Рамные пилорамы Р-50, Р-63 имеют высокое энергопотребление, требуют массивного фундамента, дают большое количество отходов, необходимость сортировки пиловочника по диаметру. Как правило, на базе этого оборудования создаются стационарные лесопильные комплексы с подъездными путями, оборудованными грузоподъёмными механизмами, сортировочными площадками, занимающими большую площадь, мощными бревнотасками, сортплощадками для сортировки и упаковки готовой продукции, оборудованием для удаления, временного хранения и утилизации отходов.
Таким образом, эти комплексы требуют серьёзных финансовых вложений для комплектации лесопильной площадки необходимым дополнительным оборудованием для бесперебойной работы производства.
Круглопильные лесопильные установки имеют достаточно высокую производительность, отсутствует необходимость в массивном фундаменте, есть возможность индивидуального раскроя каждого бревна. К сожалению, возникает вопрос о необходимости утилизации отходов, т. к. ширина пропила дисковыми пилами составляет 6-7 мм, поэтому образуется большое количество опилок, как и у рамных пил.
Чтобы решить, какой станок применить у себя в производстве, необходимо подойти к этому с экономической точки зрения: насколько быстро он может окупиться, какое сырьё будет использоваться, брёвна какого диаметра будут распиливаться. В зависимости от этого и следует выбирать оборудование.
Если Вы намерены использовать сырьё 50-70см в диаметре, то можно использовать ленточнопильный станок. Но для распиливания брёвен диаметром до 900 — 1200 мм будет смысл выбрать именно дисковую пилораму «Гризли», Ц2УБС1.
Если Вы собираетесь пилить дуб, то круглопильный станок я Вам никогда не посоветую, т. к. это дорогое сырьё, а, как сказано ранее, при работе на круглопильных станках образуется большое количество опилок. Круглопильные станки распространены достаточно широко. В северных странах чаще всего пилят на круглопильных станках. Их используют по двум причинам. Во-первых, в зимних условиях круглопильный станок работает так надёжно, что с ним не может сравниться никакой другой. Поэтому американцы, канадцы, финны, шведы производят и используют, в основном, именно эти машины. Это связано с суровыми зимними условиями, в которых круглая дисковая пила – мощное устройство, способное разрезать мерзлую древесину очень легко. Во-вторых — в круглопильном станке можно в течение года эксплуатировать три пилы, в обслуживании они не требуют дорогостоящей заточной техники УЗС-2.
Стоимость круглопильного станка зависит от его оснащённости. Если он укомплектован дополнительным оборудованием, значит цена его выше.
Хороший станок собран из тех комплектующих, которые качественнее, а не из тех, которые дешевле.
Таким образом, чтобы правильно определиться, что же именно необходимо Вам, какой вариант будет наиболее оптимальным для Вашего производства, нужно просчитать все плюсы и минусы, доходы и расходы, учесть все обстоятельства, при которых будет развиваться Ваше производство и затем сделать единственно правильный выбор.
Интересные факты о пилорамах.
Спрос отечественных потребителей на высококачественные пиломатериалы неизменно остается высоким. И подобный продукт, как пилорама, в Москве сегодня популярен, как и в остальных местах. И это вполне ожидаемо, посколько объемы строительства неизменно растут: все больше появляется деревянных коттеджей и загородных домов.
И древесина, как наиболее экологически чистый материал, пользуется наибольшим спросом для строительства и отделки. Фирмы, работающие в данной области, изготавливают разные типы ленточных пилорам. Но не стоит забывать, что продажа пилорамы единственно в таком случае будет прибыльной, если на выходе будет изготовляться пиломатериал высочайшего качества.
Результативность, маневренность, выгодность.
Не играет значения, в каком городе делается приобретение. Пилорама ленточная, приобретенная в Москве, обязана обладать теми же достоинствами, что и пилорама из Владивостока.
Надежность – одно из главных достоинств пилорам ленточных. Пилорама обязана функционировать безотказно. Следующий критерий – производительность ( сумма прошедших через оборудование бревен за единицу времени ) и хозяйственность. Очень оптимально, если пилорама будет подвижной, так как в конкретных моментах возникает надобность быстро переместить ее в иное пункт. И если оборудование без труда собирается и демонтируется, то не возникает проблем.
Управлять, руководить просто и несложно, купить, отовариться, реально возможно.
Затраты на приобретение деревообрабатывающего оборудования и станков с течением времени необходимо покрыть. Завод деревообрабатывающих станков обязан оставлять цена на пилорамы в нормальных границах. В ином случае даже высокая производительность станка не поможет предприятие сделать рентабельным.
Быстрая реализация пилорамы для производителя окажется куда реальней, если структура оборудования будет прочной, однако простой, а главное, если станок станет несложен в руководстве. Помимо того, на количество продаж оказывает влияние возможность быстрого ремонта оборудования для деревообработки в случае поломки.
Виды пилорам
Общепринятой является представленная ниже классификация:
Дисковые пилорамы. Они необходимы для пиления бревен диаметром превышающем 0 мм.Обладают высокой эффективностью в производстве.
Ленточные пилорамы, которые применяются при продольной распиловке и производстве заготовок из доски.
Рамные пилорамы, используемые в деревообработке.
При покупке того или иного вида пилорам требуется соотнести поставленные перед деревообрабатывающим оборудованием цели и его плюсы и недостатки для их реализации.
Разделение пилорам.
Производители ленточных пилорам делят данный тип еще и на классы. Классы принято маркировать большими латинскими буквами.
Пилорамы класса A работают на бензине.
Пилорамы класса B называются «электрическими».
«Гибридными» называют пилорамы класса С, потому что, функционируя на бензине, они имеют кое-какие устройства с электроприводом.
И наконец, универсальные пилорамы класса D производятся, в основном, по заказу заводов.
Как эффективно работать на пилораме?
Те, кто хоть раз сталкивались с необходимостью распила древесины (будь это заготовки в промышленных масштабах или распил досок для личной сауны), не могли не отметить богатство выбора станков для пиления. Ведь сегодня это не только привычные лесопильные пилорамы с диском в качестве режущей части, но и рамные со специальной рамкой с пилами, и, конечно, популярные ленточные. Одних ленточных установок для пиления можно насчитать несколько: общего и специального назначения, коротышевые, тарные, передвижные.
И прежде чем устанавливать ту или иную пилораму, следует выявить плюсы и минусы различных установок.
Начнем с дисковых пилорам – станков, которые режут дерево за счет пильного диска с напайками из твердых сплавов. Несмотря на то, что многие считают их устаревшими, дисковые пилорамы заслуживают внимания. Хотя бы потому, что это наименее «требовательный» станок по дереву – с дисковой пилорамой можно работать практически в любых условиях, они крайне просты в обслуживании и не требуют длительной подготовки к работе.
Кроме того, при грамотном использовании и правильной настройке, дисковые пилорамы достаточно точно выполняют распил бревен на брусья и доски. К тому же дисковые пилорамы, которые необходимо самостоятельно перемещать по закрепленному бревну, пока что лидируют на отечественном рынке – многие предпочитают проверенный инструмент. Есть, конечно, у дисковых станков для пиления и минусы. Самый главный из них – это большой припуск на пиление (около 2 мм), что значительно снижает точность подготовки пиломатериалов.
Да и диаметр рабочего бревна чаще всего ограничен до 70 см, что тоже не всегда удобно.
Также для продольной распилки подходят и рамные пилорамы. В них в качестве режущей части выступает свободно закрепленная рамка с несколькими пилами. Грубо говоря, рамку необходимо «водить» по бревну туда-сюда, чтобы достичь необходимого распила. Более надежны в работе коротышевые рамы, в которых бревно можно закрепить достаточно просто. Но идеальной точности достичь все равно достаточно сложно. Кроме того, при использовании рамок необходимы специальные навыки. Тем не менее, такие станки довольно популярны, ведь рамы бывают передвижные, что очень удобно при переездном производстве, а также, тарные, которые обеспечивают распил бревна на доски с минимальным количеством отходов. Рамные пилорамы отлично подходят для многих работ и обойдутся вам дешевле ленточных.
Что касается ленточных установок для распила древесины, то на сегодняшний день они считаются наиболее точными и эффективными станками для распила дерева.
Ленточные лесопильные установки отлично подходят как для прямолинейного распила, так и для криволинейного. В качестве режущего элемента в них, как следует из названия, выступает лента с рядом зубьев по одной стороне. Благодаря постоянному и равномерному вращению ленты на срезе практически отсутствуют неровности и заусенцы, а распил осуществляется максимально точно.
Как сделать пилораму своими руками?
Для того чтобы сделать пилораму своими руками вам понадобятся 2 швеллера, высота которых составляет 140-180 мм, а длина — 8 метров. Прекрасно подойдут для изготовления основы для самодельной пилорамы уголки 50х100 мм и два рельса, перевернутые вверх подошвой. При этом важно следить за тем, чтобы в основе были только строго прямые элементы. Затем по длине основы надо просверлить отверстия на расстоянии 1 -1,5 метров друг от друга. Диаметр отверстий должен составлять 14-16 мм, а расстояние между двумя соседними отверстиями — ровными по всей длине основы. Далее приготовим стяжки.
Количество их должно быть равным количеству получившихся отверстий, в качестве заготовки подойдут отрезки водопроводной трубы ¾. Длина каждой стяжки должна составлять 25 сантиметров. Соединения стяжек производятся с помощью шпилек или болтов. Собранную таким образом основу ставят на стойки, которые можно сварить из металлических угольников или двутавров. Количество стоек зависит от длины полученной основы. Так, например, пилорама, чертеж и порядок изготовления которой здесь описывается, имеет 4 стойки. Расстояние от концов основы до крайних стоек должно составлять примерно 80-100 см. Между стойками необходимо приварить или прикрепить с помощью винтов специальные раскосы — это придаст основе самодельной пилорамы необходимую жесткость, не позволяя ей прогибаться под тяжестью бревна.
А при сборке ее на месте непосредственной работы можно для устойчивости вкопать стойки в землю.Что для этого нужно? В первую очередь понадобится работа токаря. Основу пилорамы можно сделать из дерева или металла. Лучше всего использовать металл. Сначала берем уголки длиной семь – восемь метров, смастерить из них основу в виде рельса. Уголки следуют применить подошвой вверх. По длине уголков делаем отверстия, сколько получится, оставляя между ними по 1,5 метра.
Затем делаем раму как показано на рисунке 1, т.е. подготавливаем из уголков подвижную тележку. Продолжая процесс изготовления пилорамы из бензопилы своими руками, работаем над рамой тележки. Рама тележки состоит из четырех ножек, передние под прямым углом прикреплены к подготовленному рельсу, а две другие стойки с наклоном. Основу тележки можно смастерить из тех же уголков длинной 500 мм. А снизу следует приварить уголок 50х50 мм. Тележку на подшипниках или роликах крепим к рельсу. К готовой тележке сверху тоже закрепляем, т.
На уголки тележки с боку прикрепляем бензопилу, так чтобы «пила» находилась внутри рамы. Именно через эту бензопилу и будет сделан распил бревен. Пилорама из бензопилы своими руками практически готова, однако следует чуть- чуть доработать устройства крепления бревна на усмотрение. Обычно бревна в пилораме фиксируются в двух точках. Одна, из точек перемещается с помощью винта, а другая фиксированная.
В общем, данное оборудование незаменимая вещь в хозяйстве, особенно если приходится часто работать с лесоматериалом. Каждый, кто разбирается, делает пилораму по своему варианту.
Пилорама из бензопилы своими руками позволяет получить качественный пиломатериал, распил получается правильной формы, а дополнительная смазка усиливает результативность режущей системы.
Как выбрать пилы для мини пилорам.
Все большую популярность на рынке деревообрабатывающего оборудования и лесозаготовки приобретают мобильные мини пилорамы.
При распиловке древесины применяются: дисковая пила (или циркулярная пила), ленточная пила и цепная пила.
Ленточная пила — пила, в которой режущее лезвие представляет собой непрерывную металлическую ленту с зубьями или другими режущими приспособлениями по одному из краёв.
Она может иметь различные размеры: длину, ширину и толщину. Существует возможность сваривать пилу ленточную в кольцо, для этого используется специальное оборудование. Лента приводится в движение при помощи шкивов, на которые она надевается. Ленточная пила позволяет делать продольные, поперечные, косые и закругленные пропилы.
Ленточные пилы широко применяются при распиловке древесины на ленточных пилорамах.
Дисковая пила (циркулярная), в отличие от ленточной, имеет круглую форму (стальной диск), зубцы, количество которых может варьироваться, располагаются по всей окружности. Дисковые электропилы широко используются для разрезания и заготовки древесины. Особенно хорошо использовать циркулярную пилу (циркулярки) при распилки вдоль, любого бруса или доски.
При выборе циркулярной пилы для пилорам нужно учесть множество факторов: от мощности двигателя и числа оборотов до системы быстрого торможения и защиты от перегрева. Так же при выборе дисковой пилы, следует обратить внимание на частоту вращения диска. Чем выше скорость вращения диска, тем проще будет распилить более твердые материалы.
Основным параметром циркулярной пилы, определяющим ее мощность, габариты, массу и цену, — это максимальная глубина пропила. На пилорамах используют пилы профессионального класса с глубиной пропила 65-140 мм.
Цепная пила. Конструкция цепной пилы предполагает наличие цепи, которая при движении и осуществляет распиливание материала.
Вращение пиле придаётся с помощью двигателя. Цепные пилы предназначены для распиливания любых пород древесины и являются незаменимым инструментом как для профессионалов так и для простых обывателей.
Наиболее важные технические характеристики цепных пил — это длина шины, мощность двигателя, а также форма и размеры зубьев цепи.
В зависимости от типа двигатели при работе с пилорамами применяются электропилы и бензопилы.
Электропилы работают от двигателя, помещенного внутри корпуса. Двигатель с помощью шестерни приводит в действие цепное полотно, расположенное на выходе из корпуса. На полотне приводятся во вращение режущие элементы — пильные зубья, благодаря которым и совершается распил дерева.
Электрическая цепная пила объединяет в себе свойства электроинструмента и цепной бензопилы. От первого она взяла экологичность и чистоту, от второй — возможность перепиливать древесину быстро и легко.
В сравнении с бензопилами электропила имеет ряд преимуществ: она универсальна, электропила менее шумная, лёгко обслуживается, меньше весит.
Но электрические цепные пилы чувствительны к перепадам напряжения, а привязка к электропитанию ограничивает радиус её действия. Поэтому при работе с пилорамами электропилы используются при стационарной работе.
Бензиновая цепная пила приводится в действие при помощи двухтактного двигателя внутреннего сгорания, работающего на топливной смеси бензина и масла. Цепь, которая находится на шине бензопилы, обеспечивает распиливание.
Этот инструмент может работать более 10 часов подряд при неизменно высокой производительности. Такие пилы изготовляются из прочных и износостойких материалов, а их ресурс колеблется в пределах 1300-2000 моточасов. И, конечно, существенным плюсом бензопил является – мобильность.
С бензиновым двигателем вы можете распилить бревно на мини пилораме непосредственно на делянке.
Но у бензопил есть ряд недостатков:
— она более тяжелая, нежели электрическая цепная пила;
Плюсы и минусы есть у каждого из видов пил. И если учесть все нюансы, подбирая пилу для распиловки древесины, ваша производительность заметно увеличится. При правильно подобранной пиле мини пилорама становится незаменимым помощником и партнером.
Современная пилорама дисковая — это удобный, функциональный инструмент для распила древесины. С ее помощью даже в одиночку можно справиться со значительным объемом работ в короткие сроки. Но не все готовы платить за приобретение дисковой пилорамы. Более того, многие считают, что гораздо лучше пилорама дисковая своими руками из подручных материалов. Что же можно посоветовать тем, кто решился на такой шаг?
Если вы задались подобной целью, то диск для циркулярной пилы лучше всего изготавливать из дюралюминиевого или стального листа, толщина которого составляет не менее 3 мм.
Сколько зубьев должно быть у такого диска? Если говорить о создании пилорам для распила дерева, то будет достаточно всего 2–3. Такой диск легко справится с распилом большинства пород. А укомплектованная им самодельная или купленная дисковая пилорама будет достаточно функциональной.
Кроме того, отвечая на вопрос о том, как сделать в домашних условиях дисковую пилораму, необходимо уточнить мощность двигателя. Она должна составлять около 2 кВт.
Не менее важна правильная конструкция направляющей. Самый простой ее вариант — это п-образное седло. Формируется оно из досок по форме бревна, освобожденного от сучьев и грубо обработанного рубанком. К седлу крепится двигатель с циркулярной пилой.
Но самое ответственное, что вам предстоит сделать, если вам требуется самодельная, но при этом качественная дисковая пилорама — изготовить режущие зубья. Главные требования к ним — это качественный материал, верный угол резания и тщательная балансировка.
Ниже я предлагаю чертеж самодельной дисковой пилорамы, которую можно сделать своими руками.
Конструкция пилорамы
— Двигатель 1,8 — 3000 об. в минуту, трехфазник.
— Диаметр наружной пилы 520 мм, оправы 50мм
— Длина направляющей 8 метров
— Используемые зубья быстрореза из р6 м5
— Производительность пилорамы 15 метров в час
Теперь вы всегда сможете распилить лес большого диаметра в своей мастерской и знаете как сделать самодельную дисковую пилораму. Предлагаем уделить некоторое время ознакомлению со статюями об обработке древесины: отделка древесины Мик Аллен, пропитка древесины воском, вываривание древесины.
Самодельный ЧПУ станок
Самодельный ЧПУ станок – это устройство, которое может производить резку, фрезеровку любых материалов. Каждый мастер мечтает заиметь в своей мастерской агрегат, который откроет большие возможности для творчества.
Самодельный ЧПУ станок – это устройство, которое может производить резку, фрезеровку любых материалов. Каждый мастер мечтает заиметь в своей мастерской агрегат, который откроет большие возможности для творчества.
Содержание- Фрезерные станки – назначение
- Станок с ЧПУ своими руками
- ЧПУ станок своими руками – схема
- Подготовка к процессу
- Алгоритм сборки
- Конструктивные особенности станков с ЧПУ
- В заключение
Фрезерные станки – назначение
Широкое распространение станков ЧПУ в промышленности и среди частных мастеров обусловлено возможностью точно обработать дерево, металл или пластмассу.
Кроме этого они применяются при сверлильных и гравировочных работах.
Все самодельные станки по дереву с ЧПУ могут справиться с любой поставленной задачей. Если использовать высококачественные узлы и настроить устройство должным образом, исключив даже минимальный люфт, то можно добиться высокой точности обработки деталей.
Станок с ЧПУ своими руками
Перед сборкой конструкции, нужно потратить время и создать проект ЧПУ станка – для этого можно ознакомиться с различными моделями заводского производства. Благодаря этим двум пунктам можно избежать ошибок, которые часто совершают новички.
Многие мастера считают, что сделать самостоятельно данную конструкцию невозможно, так как устройство имеет сложное электронное наполнение. Но это ошибочное мнение, достаточно подготовить чертеж, специальный набор инструментов и необходимые детали.
Также нужны не только временные, но и денежные расходы. Если эти проблемы не пугают, то изготовить агрегат для фрезеровки материалов с ПУ не будет слишком сложным процессом.
Достаточно запастись терпением и необходимыми элементами.
ЧПУ станок своими руками – схема
Это самый важный этап работы над формированием станка ЧПУ – план нужно начертить на бумаге, описав все необходимые нюансы, он должен иметь оптимальные параметры, которые определяются исходя из размеров обрабатываемых заготовок.
Если устройство будет применяться в бытовых целях для фрезеровки небольших деталей, то желательно отдать предпочтение компактному оборудованию с оптимальным набором функций.
Самый простой вариант – конструкция, которая состоит из 2 кареток, двигающихся по плоскости. В качестве базы прекрасно подходят стальные прутки, отшлифованные до идеальной гладкости, на них монтируются каретки.
Также следует подготовить крепежи с подшипниками качения и ШД, для обеспечения трансмиссии. Самодельный станок ЧПУ будет управляться специальным ПО, которое необходимо будет установить после монтажа.
Подготовка к процессу
Электроника в агрегате должна быть продумана до мельчайших подробностей.
Необходимо подготовить следующие элементы:
- блок питания – он будет обеспечивать подачу электричества на контроллер и ШД;
- драйвер – будет обеспечивать стабильную работу движущихся элементов конструкции;
- контроллер – многоцепная коммутационная микросхема управляющая устройствами в электронике.
В отличие от фрезерного, самодельный лазерный ЧПУ станок – действует при помощи луча, воздействуя максимальной температурой на металл, расплавляя его и создавая на нем необходимый рисунок. Изготовление подобного устройства процесс сложный и трудоемкий.
Итак для самостоятельной сборки, нужно приготовить детали, подойдут материалы, которые есть под рукой. Это поможет снизить расходы на создание устройства до минимума.
Основание для устройства делают из металла либо дерева. Немаловажно чтобы в период работы суппортов не было колебаний, которые приводят к неточной работе устройства. Поэтому необходимо разрабатывать аппарат правильно.
Какие составляющие подойдут:
- прутки сечением 12 мм – как направляющие;
- текстолит – это оптимальный вариант для суппорта;
- Ш-двигатель – обычно используют от матричного принтера их понадобиться 3 шт;
- блок фиксации для фрезы.
Алгоритм сборки
После того, как все будет готово, можно начинать производство фрезеровального станка ЧПУ для шлифования металлических и деревянных болванок. Порядок действий следующий:
- закрепить к боковым поверхностям конструкции направляющие суппорта;
- чтобы ход был плавным, суппорты нужно тщательно притереть, путем многократного перемещения;
- затянуть болты;
- смонтировать все компоненты на станину;
- установить ходовые муфты с винтами;
- закрепить шаговые двигатели к муфтовым винтам.
Всю электронику необходимо разместить в отдельном блоке. Это позволит устройству работать бесперебойно на протяжении всего срока эксплуатации.
Важно! Увеличению точности содействует ликвидация зазоров во всех приводах подачи, которые применяются в механизмах, сокращение потерь на трение в направляющих и других узлах, улучшение устойчивости к вибрации, сокращение деформации при перегреве, использование обратных датчиков связи.
Приводы станков с управлением должны гарантировать максимальное быстродействие.
Конструктивные особенности станков с ЧПУ
Механизмы устройств с ЧПУ обеспечивает совмещение разных типов обработки, удобную загрузку заготовок простое снятие деталей. Кроме этого должна быть возможность быстро поменять программное обеспечение.
Как только собраны все составляющие самодельного устройства, можно начинать испытания.
Контроль над действиями аппарата будет проводиться за счет программного обеспечения, которое должно работать бесперебойно, поэтому его выбирают с особой тщательностью.
Первое – программа должна по максимуму реализовывать все без исключения возможности оснащения. Необходимо установить драйверы для контроллеров в программном обеспечении.
Второе – подбирать нужно оптимальный вариант ПО, на котором могут работать новички, и со временем его усовершенствовать.
Не нужно на первом этапе замахиваться на сложные программы – установите простое ПО.
При первом запуске станка, необходимо строго следить за работой фрезы, только так можно определить насколько правильно работает устройство и обрабатывает болванку, как по глубине, так и по ширине. Особого внимания требует трехмерный вариант ЧПУ станков, изготовленных самостоятельно в домашних условиях.
В заключение
Аппараты для фрезеровки и обработки различных материалов со специальным ПУ, состоят из отдельных составляющих и имеют разную электронику в своей конструкции. Но, не смотря на это, самостоятельное изготовление подобного аппарата не составит труда, если правильно подойти к процессу подготовки и сборки. Каждый человек, которых хоть немного знаком с техникой и электроникой сможет сделать станок ЧПУ, и работать на нем длительное время с максимальной эффективностью и точностью.
Но если нет времени на занятие подобного рода, компания РОДАН, может предложить поставки профессиональных станков с ЧПУ, и Вы сразу можете приступить к делу.
бревенчатых лесопилок — Google
AlleShoppingBilderVideosMapsNewsBücher
suchoptionen
Tipp: Begrenze diesuche auf deutschsprachige Ergebnisse.
Du kannst deinesuchsprache in den Einstellungen ändern.
Переносная лесопилка
Tragbare Sägewerke sind Sägewerke, die klein genug sind, um leicht bewegt und im Feld aufgestellt zu werden.
Лесопилка
Программное обеспечение
sawmill.net — Лесопилка — Универсальный анализ файла журнала и отчетность
www.sawmill.net
sawmill.net: Sawmill — это универсальный инструмент для анализа и составления отчетов практически для любого журнала, включая журналы Интернета, мультимедиа, электронной почты, безопасности, сети и приложений.
Анализатор журналов Ipswitch IMail · Анализатор журналов Microsoft IAS/NPS · Загрузка · Поддержка
Переносные лесопилки | Wood-Mizer USA
woodmizer.com › Портативные лесопильные станки
Wood-Mizer предлагает полную линейку портативных лесопильных станков, произведенных в США, для любителей деревообработки и лесопиления на полный рабочий день .
..
LT15 · Промышленные лесопилки · Бывшие в употреблении переносные лесопилки · LT40 Гидравлические переносные… Эстония режет кругляк малого диаметра со скоростью 50 бревен/мин …
Добавлено: 5:00
Прислано: 20.05.2019
Лесопилка 101. Как я калибрую бревна для лучшего выхода. — YouTube
www.youtube.com › смотреть
07.08.2020 · Это видео о лесопилке 101. … Лесопилка 101. Как я измеряю бревна для … Я сделал ОГРОМНОЕ …
Дауэр: 15:45
Gepostet: 07.08.2020
Bilder
Alle Anzeigen
Alle Anzeigen
Sawmill — Wikipedia
En.wikipedia.org ›Wiki yavila111119
En.wikipedia.org› Wiki yawilla
40004 (Wikillial мельница) или лесопилка — предприятие, где бревна распиливают на пиломатериалы. Современные лесопильные заводы используют моторизованную пилу для продольной распиловки бревен, чтобы …0003
293,19 € Auf Lager
Norwood LogHog поднимает конец бревна над землей и закрепляет его рядом с трактором.
Это сохраняет ваши бревна в чистоте для более эффективного фрезерования.
Лесопильные заводы Норвуд | Портативные лесопильные заводы и мобильное лесозаготовительное оборудование
www.norwoodsawmills.com
НЕОГРАНИЧЕННАЯ ДЛИНА: СОХРАНЯЙТЕ ВАШИ ВОЗМОЖНОСТИ, ЧТОБЫ ПИЛИТЬ ДОЛЬШЕ. Каждый ленточнопильный станок Norwood имеет стандартную 16-футовую (4,8 м) платформу для бревен, поэтому вы можете распиливать бревна до 13 футов (4 м) …
Лесопильные заводы — LOGOSOL
www.logosol.com › магазин › лесопильные заводы
Лесопильные заводы. Измельчите собственные пиломатериалы и. построить свою мечту из дерева. Лесопилки … Мне так весело с этой лесопилкой — всегда есть что построить!
Комплект упоров для бревен (один) — Frontier Sawmills
www.frontiersawmills.com › en_us › комплект упоров для бревен… узлы, в том числе короткие и длинные стойки для бревен. Добавьте дополнительную станцию для отдыха бревен для поддержки .
..
Ähnliche Suchanfragen
Sawmill Deutsch
SAWMILL Kettensäge
Sawmill kaufen
Sawmill terraria
Sawmills for sale
Sawmill Red Wing
Sawmill enterprise
Sawmill analytics
urban-sawmills — Google Suche
AlleShoppingMapsBilderVideosNewsBücher
suchoptionen
The Urban Sawmill Ltd
5,0
(40)
Веб-сайт
Öffnungszeiten: Geschlossen ⋅ Öffnet um 08:00
Номер телефона: +44 7540 105028
Rezensionen werden von Google nicht überprüft. Google sucht jedoch gezielt nach gefälschten Inhalten und entfernt diese.
Городская лесопилка — Alliance Automation
Allianceautomation.com › the-urban-sawmill
Городская лесопилка обрабатывает отдельные куски пиломатериалов с помощью системы технического зрения, чтобы определить длину, ширину и толщину, чтобы обрезать пиломатериал до заданного значения .
..
Городское лесопильное производство | Wood-Mizer USA
woodmizer.com › О нас › Inside-Wood-Mizer
Городское лесопильное производство. Каждый год в наших городах и поселках тысячи и тысячи деревьев и миллиарды досок, которые они содержат, выбрасываются как …
Городская лесопилка — переработка поддонов — YouTube
www.youtube.com › смотреть
20.03.2020 · Повысьте безопасность, точность и производительность с помощью НОВОЙ городской лесопилки. Это единственный в своем роде …
Dauer: 2:50
Прислано: 20.03.2020
Городская лесопилка — YouTube
www.youtube.com › смотреть
18.07.2022 · Городская лесопилка решила проблемы в производстве поддонов для сортировки и разделки досок . Это …
Дауэр: 0:38
Gepostet: 18.07.2022
Urbansawmillclllc — Etsy
www.etsy.com ›Shop› Urbansawmilllllllllc
Bewertung 4,5
9 с использованием журналов Urban Logs компании UrbanSawmillingLLC.
… В основном это происходит вокруг пригородных кварталов, где крупные лесопильные заводы не примут …The Urban Sawmill (@urbansawmill) • Фото и видео в Instagram
www.instagram.com › urbansawmill
Я создаю уникальные столы, бары и скамейки. Моя страсть — использовать древесину уже упавших деревьев для создания уникальных предметов для вашего дома или офиса.
Урбан Соммиллинг ООО — Главная | Facebook
www.facebook.com › … › Торговая марка › Товар/услуга
Bewertung 5,0
(1)
Urban Sawmilling llc. 285 лайков · 2 говорят об этом. Распиловка городских деревьев на пригодные для использования пиломатериалы и плиты с помощью переносной лесопилки и строительство на заказ …
Городская лесопилка | Edmond OK — Facebook
www.facebook.com › … › Магазин мебели › The Urban Sawmill
Bewertung 5,0
(2)
The Urban Sawmill, Эдмонд, Оклахома.
