Принцип изготовления ленточной или дисковой пилорамы своими руками
Древесина — один из древнейших материалов, которым и поныне пользуется человечество. Без нее не могут обойтись ни в строительстве, ни в производстве мебели, ни во многих других областях, где требуется достаточно прочный, легко обрабатываемый недорогой материал.
А изготовление деревянных изделий своими руками может быть не только профессиональным, но и любимым делом, которое приносит кроме пользы еще и удовольствие.
1 Общие данные
Работа с древесиной начинается с распиловки ствола дерева на доски, брус или рейки. И в этом случае, наиболее подходящим устройством для получения из бревна соответствующих пиломатериалов, является пилорама:
- дисковая;
- цепная;
- ленточная;
- дисковая угловая (углопильная).
Все эти типы распиловочных станков можно сделать своими руками для использования в домашнем хозяйстве или на небольшом производстве. Самодельная пилорама, при всей своей неказистости, будет работать ничуть не хуже заводской.
При этом она сэкономит массу денежных средств и поможет стать настоящим специалистом в области деревообработки.

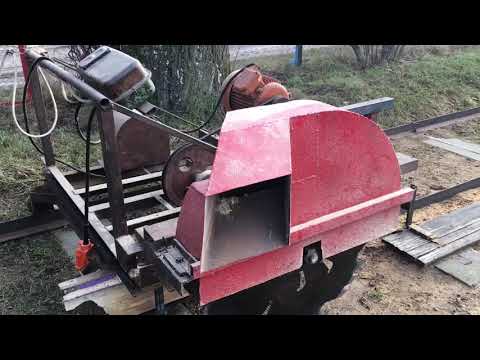

1.1 Дисковая пилорама
Сделать своими руками дисковую пилораму наиболее просто, так как для этого не понадобятся какие либо особые знания. Достаточно изучить несколько готовых проектов, или позаимствовать принцип работы и особенности компоновки у заводских образцов.
Дисковая пилорама сделанная своими руками
- «Урал» — дисковая пилорама позволяющая работать с заготовками диаметром до 800 мм и получать от 65 до 75% выхода обработанной древесины. Производительность составляет до 10м³ за смену;
- «Корвет» — углопильная дисковая пилорама, которая может работать с сырьем до 1000 мм в диаметре.
Самодельная дисковая пилорама состоит всего из нескольких узлов:
- станины;
- электродвигателя;
- дисковой пилы.
Все остальное (привод, схема электропитания, система подачи и крепления древесной заготовки) добавляется к этим частям в соответствии с собственными желаниями и возможностями.
Самый простой вариант мини пилорамы представляет собой стол, с прикрепленным снизу валом, на котором расположен зубчатый диск, вращающийся в узкой щели столешницы. Привод осуществляется посредством передачи вращательного момента через ремень от электродвигателя.
Для изготовления станины (стола) потребуются металлические уголки или деревянные брусья, из которых можно сделать каркас, на котором затем закрепляется рабочий стол.
Режущие диски также можно сделать своими руками из стального или дюралевого листа толщиной 3 мм. Размер (диаметр) диска должен быть в пределах 50 см и его достаточно оснастить всего двумя-тремя зубьями. Этого вполне достаточно для работы практически с любой породой дерева.
Сделать режущие зубья можно из сломанного сверла или твердосплавной стали. Угол реза у них должен быть выдержан в пределах 30 градусов, а задние углы не менее 15 градусов. После закрепления зубьев на диске, его необходимо сбалансировать, для того чтобы избежать ненужной вибрации при вращении.

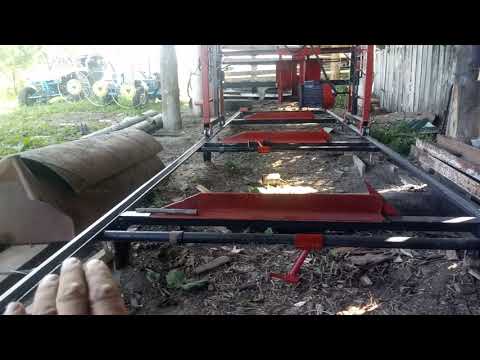

1.2 Ленточная пилорама
Более точным определением такого мини устройства, сделанного своими руками, является выражение — самодельная шинная пилорама. Потому что зачастую, пильная лента такого устройства, расположена на двух обычных автомобильных колесах от легковушки.
Ленточная мини пилорама может иметь такие основные характеристики:
- каркас высотой 1,2 м с шириной и глубиной по 0,9 м;
- направляющие рейки (рельсы) по которым происходит передвижение каркаса шириной 0,9-1,2 м и длиной до 8-10 метров.
- пильная лента расположена на колесах с шинами R13 любой стандартной высоты и ширины;
- ленточная пила, соединенная в кольцо, имеет длину в 2,66 м.
Общий вес движущейся на роликах по направляющим конструкции обычно не превышает 50 кг, а сами направляющие могут быть сделаны разборными.
Поэтому слово мини — вполне подходит для такого устройства, так как при необходимости его легко можно перевозить в разобранном виде даже на легковом автомобиле.
2 Конструкция
Для того чтобы сделать такую мини пилораму достаточно придерживаться следующих принципов:
- создать движущийся на роликах (по направляющим) каркас, на котором будет закреплена ленточная пила на колесах и привод, оснащенный бензиновым или электрическим двигателем;
- проложить направляющие (рельсы) для передвижения вручную рабочей конструкции при распиловке;
- предусмотреть элементы крепления заготовки (бревна) между рельсами;
- оснастить рабочую часть конструкции точным подъемным (опускающим) механизмом для выставления размеров (толщины) будущей доски;
- обеспечить водяное охлаждение пилы (струя воды из трубки, выведенной от высоко расположенной емкости).
2.1 Принцип работы
Вращаясь на двух колесах, ленточная пила, замкнутая в кольцо, своей нижней частью проходит через древесину, распиливая ее. Для продвижения вперед, необходимо приложить небольшие усилия, толкая подвижную конструкцию перед собой.
Шины на колесах необходимо отбалансировать, для устранения вибрации, которая может повлиять на качество распила. С каждым новым проходом с заготовки снимается слой определенной толщины, которая задается опусканием по вертикали подвижной части с режущим узлом.

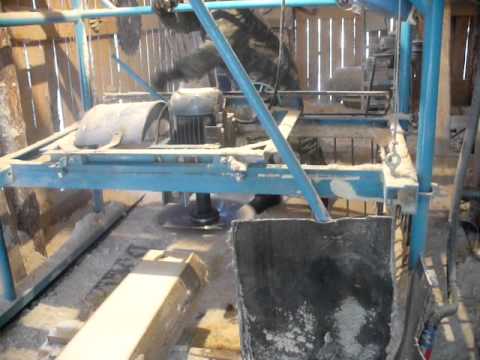

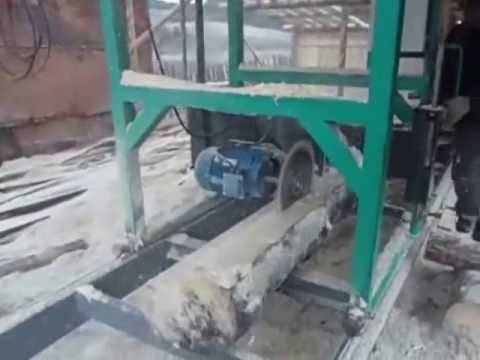

2.2 Угловая пилорама
Углопильная мини пилорама, которую вполне возможно сделать своими руками, позволит получать очень качественные пиломатериалы. Это обусловлено тем, что с ее помощью можно получать доски радиального распила, которые отличаются своим отличным качеством и достаточно высокой ценой.
Основные принципы, которых необходимо придерживаться, для того чтобы сделать такое устройство своими руками, очень схожи с созданием ленточной пилорамы.
Необходим движущийся по направляющим каркас с электрическим двигателем и дисковой пилой. Вся разница заключается только в том, что угол пропила может меняться от 0 до 90 градусов, а не быть расположенным строго горизонтально.
Возможно сделать несколько другое устройство — с двумя режущими элементами, которые будут работать поочередно, но поворота не требуют, так как изначально установлены в перпендикулярных друг к другу плоскостях.
2.3 Процесс распила на угловой дисковой пилораме (видео)
2.4 Технология распила
При начале роспуска бревна, пильный диск устанавливается горизонтально. Сделав горизонтальный рез по всей длине заготовки на заданную глубину, при обратном проходе его устанавливают вертикально, и таким образом, он отрезает от бревна доску или брус с нужными параметрами.
Такая технология распиливания позволяет сразу получать пиломатериал конкретной конфигурации (определенного сечения).
В варианте с двумя дисками изменять плоскость распиливания нет необходимости. Сначала проходит горизонтально расположенная пила, а затем она отводится, а к работе приступает другая — вертикально расположенная.
2.5 Пилорама из бензопилы
Самодельная пилорама из бензопилы, которую можно сделать своими руками — самый простой вариант мини пилорам из всех представленных выше.
Изначально цепная бензопила сконструирована как ручной инструмент. Но для того чтобы провести точный и ровный распил требуется стабильность в движении, чего обеспечить человеческая рука просто не в состоянии.
Поэтому и возникла идея создать устройство (приспособление) обеспечивающее надежное передвижение режущего элемента вдоль распиливаемой заготовки.
Для изготовления своими руками пилорамы из бензопилы потребуется следующие материалы:
- два швеллера (140-180 мм) длиной 8-10 метров;
- уголок 50×100 мм длиной 80-100 см 4-5 штук;
- уголок 40×40 мм;
- трубы с сечением 35-40 мм с подвижными штангами на них.
Из швеллеров и уголков изготавливается дорожка для передвижения по ней тележки,
Бензопила закрепляется на штативе тележки, также как и болгарка на самодельном отрезном станке, с возможностью изменения высоты ее расположения.
2.6 Принцип работы
Заготовка надежно закрепляется посередине направляющих. Бензопила устанавливается на раме тележки в строго горизонтальном положении пилящего узла. При работе тележка передвигается вдоль заготовки вручную распиливая бревно по мере продвижения.
простая конструкция — Немного о ремонте и строительстве
Оглавление: Неспециализированные понятия о пилорамах Конструкция дисковой пилорамы Изготовление пилорамы: несложная конструкция оборудование и Инструмент Пилорама для габаритных изделий Люди, каковые хотя бы один раз столкнулись с возведением древесных построек, знают необходимость пилорамы. Ручная подготовка древесных элементов требует довольно много времени и сил.
Намного облегчит работу пилорама самодельная.
Схема дисковой пилорамы. Строительный рынок предлагает множество разных устройств для распиливания древесины.
Но в случае если количество деревообработки либо столярных работ не хватает велик, то необходимость больших денежных вложений приводит к большим сомнениям. Пилорама самодельная впишется в размеры участка и окажет помощь избавиться от излишних затрат.
Неспециализированные понятия о пилорамах Главным назначением пилорамы есть продольное распиливание древесины. Так возможно изготовить брус, доску, рейку и т.п.
Помимо этого, она может использоваться для поперечного отрезания древесных изделий и других неровностей и обрезания веток. Все пилорамы включают в себя следующие главные элементы: режущий инструмент, станину (основание) станка, направляющие для деревянной заготовки и инструмента, привод для режущего инструмента.
По типу режущего инструмента возможно выделить дисковые, цепные и пильные пилорамы. Самый несложна дисковая пилорама, которая основана на распиливании древесины посредством вращающейся дисковой пилы.
Наряду с этим узел крепления диска находится стационарно, а древесная заготовка подается поступательно.

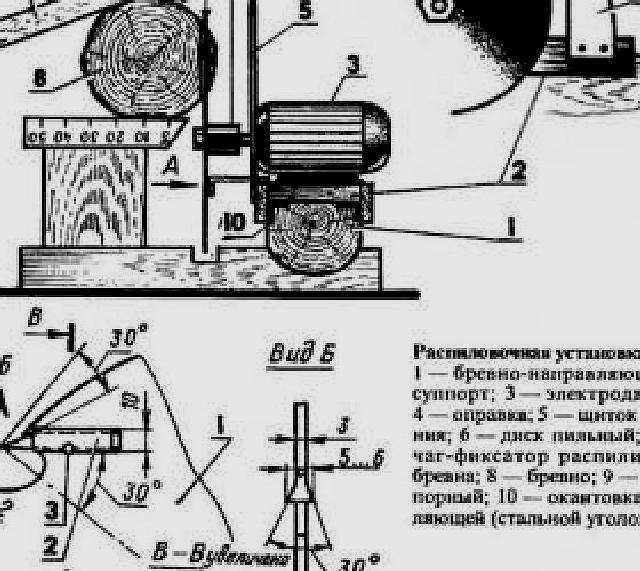

Возвратиться к оглавлению Конструкция дисковой пилорамы Схема самодельной пилорамы.
Самую несложную конструкцию имеет самодельная пилорама с дисковой пилой. Таковой станок складывается из верстака с ровной древесной столешницей, закрепленной снизу столешницы верстака дисковой пилы с электрическим приводом, направляющей планки.
Древесная заготовка подается на дисковую пилу продольно, вручную. В столешнице верстака делается прорезь для вхождения режущего диска. Сам диск крепится на валу электродвигателя, что стационарно закреплен на верстаке.
На столешнице установлена направляющая планка, ограничивающая поперечное смещение заготовки при распиливании. В случае если нужно создавать распил громадных заготовок, к примеру, страницы ДСП, то ручная подача заготовки весьма затруднена.
В этом случае нужно усложнить конструкцию основания пилорамы. Заготовка крепится в каретке, имеющей ролики для передвижения на протяжении каркаса станка по направляющим рельсам. Такая конструкция разрешает уменьшить ручную подачу заготовки на режущий инструмент.
Возвратиться к оглавлению Изготовление пилорамы: несложная конструкция Возвратиться к оглавлению оборудование и Инструмент Для изготовления самодельной пилорамы нужно подготовить инструмент и следующее оборудование: Инструменты для того чтобы. сварочный аппарат; болгарка; фрезер; тиски; ножовка по металлу; молоток; напильник; электродрель; комплект плашек и метчиков; зубило; плоскогубцы; отвертка; ножовка по дереву; штангенциркуль; рулетка. В качестве несложной конструкции рекомендуется пилорама из болгарки.
Основание (каркас) таковой пилорамы возможно произведено из железного уголка либо древесного бруса в виде стола. Возможно применять любой прочный верстак без столешницы.
Высота подбирается по усмотрению потребителя с учетом удобства обслуживания. Столешница изготавливается из страницы ДСП толщиной 18-20 мм (длина и ширина — в соответствии с размерами подставки с припуском не меньше 10 см на каждую сторону).
Поверхность столешницы возможно облицевать узким железным страницей.
В центре (по длине), отойдя от края приблизительно на 1/3 ширины страницы, прорезают щель длиной, на 40-50 мм превышающей диаметр режущего диска, и шириной не меньше 20 мм.
штанги крепления пилорамы и Схема кронштейнов. Обычный диск дисковой пилы диаметром до 500 мм закрепляется на валу электродвигателя.
Диск погружается в прорезь столешницы, а электродвигатель надежно закрепляется к столешнице. В качестве электродвигателя возможно применять привод болгарки, имеющий мощность до 1,8 кВт.
В этом случае корпус болгарки крепится к столешнице хомутами и надежно прикручивается винтами. Режущий диск крепится на валу болгарки стандартным креплением. Вылет диска с обратной стороны столешницы должен быть не меньше 100 мм.
Столешница крепится к каркасу так, дабы болгарка была в каркаса, т.е. на поверхности верстака видна лишь часть режущего диска, выступающая над прорезью. Направляющая планка изготавливается из доски толщиной около 20 мм и шириной не меньше 80 мм.
Протяженность доски соответствует длине столешницы.
На обоих торцах доски закрепляются стандартные струбцины для крепления к столешнице.
Струбцину возможно сделать самому, в случае если согнуть под прямым углом металлическую полосу толщиной 3-5 мм и шириной около 20 мм. В нижней полке полосы сверлится отверстие с резьбой и вкручивается винт (М8) с барашком.
В вертикальной стойке полосы сверлятся два отверстия для крепления к торцу направляющей планки. Такая самодельная струбцина разрешает фиксировать направляющую планку в любой точке на краю столешницы.
Для обеспечения правильной фиксации планки на столешнице на протяжении поперечного торца целесообразно произвести разметку. Затем направляющая планка крепится на столешницу в нужном месте. Схема сборки самодельной пилорамы из дисковой пилы.
Самодельная пилорама из болгарки готова и трудится следующим образом. На электродвигатель болгарки подается напряжение от электросети.
Направляющая планка фиксируется посредством струбцин на основании так, дабы при упоре на нее заготовка распиливалась на нужной ширине.
Древесная заготовка вручную продвигается до диска.
Включается станок, и диск начинает вращаться. Медлено двигая вперед, заготовку распиливают. Возвратиться к оглавлению Пилорама для габаритных изделий Главное отличие замечательной пилорамы от несложной конструкции содержится в исполнении корпуса (каркаса).
Каркас таковой пилорамы изготавливается из металлического уголка не меньше 50х50 мм. Ножки каркаса смогут выполняться из трубы диаметром не меньше 50 мм.
Ширина верхней рамы достигает 2,5 м. Неспециализированную длину лучше обеспечить около шести метров. Такая протяженность может достигаться двумя частями, каковые устанавливаются по необходимости. Элементы конструкции между собой свариваются.
Верх каркаса сваривается в виде прямоугольной рамы. Через любой метр длины каркаса направляться предусмотреть поперечные перемычки из уголка. С одного края верхней рамы, на протяжении торца, приваривается на всей протяженности швеллер в качестве направляющего рельса для каретки.
Второй такой же рельс не приваривается и имеет по финишам струбцины для закрепления на раме в нужном месте. Внутренний размер профиля обязан соответствовать размерам роликов (колес) каретки.
Каретка изготавливается в виде двух металлических уголков размером не меньше 50х50 мм. На обеих боковых поверхностях уголков привариваются валы для установки роликов. Ролики диаметром не меньше 40 мм должны иметь подшипники и в большинстве случаев изготавливаются по заказу.
Но возможно применять в качестве роликов подшипники диаметром не меньше 40 мм. Ролики (подшипники) запрессовываются на валах.
Количество роликов образовывает от 4 до 8 с каждой стороны в зависимости от размеров каретки (из расчета 80-100 см между роликами). На финишах направляющих размещаются струбцины для крепления заготовки. Привод дисковой пилой осуществляется от двигателя мощностью 5-6 кВт.
Он закрепляется на металлической пластине толщиной не меньше 10 мм. Пластина с двигателем крепится под рамой каркаса так, дабы вылет диска над поверхностью рамы был не меньше 100 мм.
Принцип работы таковой пилорамы в следующем.
Лист ДСП закрепляется между полозьями каретки посредством струбцин, снабжая жесткость каретки. Полозья каретки совмещаются с рельсами каркаса. Включается дисковая выпивала.
Лист продвигается вручную вперед, наряду с этим каретка движется по рельсам.
Весьма несложная самодельная пилорама из бензопилы
