Самодельная планшайба для токарного станка по дереву – Планшайба для токарного станка по дереву

Простая самодельная мини-планшайба из стандартных метизов и варианты ее применения

Сконструировав токарный станок по дереву, некоторое время развлекался простым точением в центрах. Спустя время, возникла необходимость в обработке более разнообразных заготовок. Пришлось пошевелить мозгами, как из подручных средств, без доступа к стороннему токарному станку (по металлу), сделать соответствующую оснастку. Одна из конструкций, получилась весьма недорогой, удобной и востребованной.

Оснастка-крепление часто составлялась из двух частей - универсальной маленькой металлической планшайбы и специализированной деревянной части. Металлическая планшайба может также применяться и как обычно – закреплением саморезами к заготовке.

Что было использовано.

Инструменты.
Сам токарный станок по дереву, резцы к нему, набор слесарного инструмента. Не обойтись без отрезной машинки (болгарки), лучше пользоваться маленькой – удобнее и безопаснее. Наушники как для стрельбы и защитные очки или щиток. Также не отвертеться без сварочных работ, соответственно – небольшой инвертор и принадлежности. Электроды 2.5мм. Часто используется термоклей. Нужно, что ни будь сверлильное, удобнее и точнее, понятно, станок.

Материалы.
Собственно, только нужное количество гаек и шайб. Лучше конечно готовую железку покрасить, тогда плюс ЛКМ. Немного дерева для «узкой специализации», часто использую сухие березовые дровишки с ровными слоями.

Итак. Шпиндель моего токарного станка оканчивается резьбой М16, что позволяет использовать стандартные метизы. В данном случае это «гайка удлиннительная». Она разрезается напополам прямо на станке, включенном, вращаясь. УШМ. Резать следует осторожненько. Вначале, на выключенном станке и с неработающей болгаркой в руках аккуратненько примеряться, чтоб было удобно, локти где ни будь стояли и чтоб не влезть в что ни будь вращающееся.

Станок включается и приняв предварительно опробованную позу, включенной болгаркой чиркаем по фломастерной метке на середине вращающейся гайки. Особенно аккуратно вначале, пока не пропилятся грани, потом станет пилить ровнее и нажим можно немного усилить.

Через некоторое время наших стараний, стенка гайки пропиливается насквозь и половинка отпадает. Высота каждой половинки, с учетом ширины пропила, оказывается немногим больше ее стандартной не «удлиннительной» сестры. Длинна резьбы на шпинделе моего станка, не позволяет использовать обычную гайку – торчит из под готовой планшайбы и причиняет массу неудобств потом, при работе.

Следующим этапом, будет сварка. Из стандартного ряда метизов, беру «шайбу усиленную», в некоторых магазинах ее называют «шайба кузовная», подходящего диаметра. Обычно, это чуть не самая крупная из имеющихся в предлагаемом ассортименте. Нужно проверить, не проваливается ли в нее гайка. Гайка должна ребрами стоять по центру отверстия шайбы. Разрезанная гайка стоять будет лучше – с одной ее стороны будет отсутствовать фаска, это следует учесть, примеряя новую в магазине.

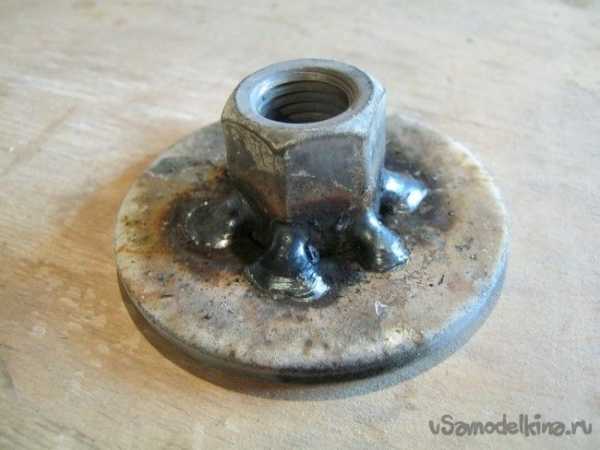

Отрезанную половинку привариваем к шайбе. Аккуратненько. Очень хорошо, предварительно стянуть их струбциной, но обычно неплохо получается и так. Ребра привариваются в следующем порядке – любое, затем противоположное. Заготовка поворачивается на 90 градусов, снова любое из двух, потом противоположное. Так меньше шансов, что гайка сползет с шайбы. Собственно, в первых экземплярах, пробовал той же болгаркой на вращающейся половинке гайки организовать «проточку», для уверенной посадки в отверстие, но УШМ, не тот инструмент, которым можно хорошо сделать эту работу – часто, из за не очень ровного края «проточки», гайка оказывалась сильно не соосна шайбе.

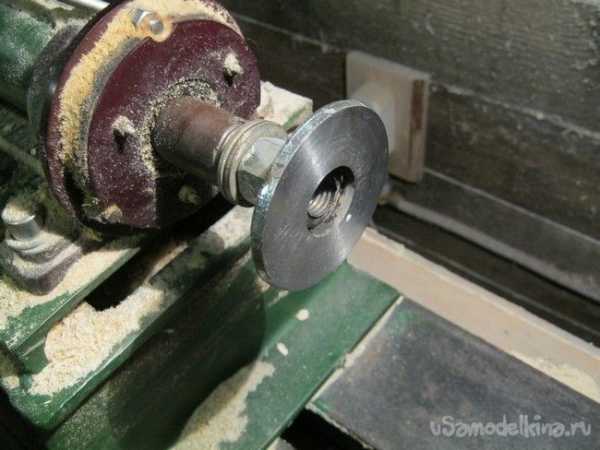

После остывания заготовки, как водится, оббиваем стеклянную корочку шлака и ставим заготовку на шпиндель станка, при вращении оцениваем биения, если они находятся в разумных пределах, подправляем включенной УШМ.

Можно, для эстетики и с обратной стороны. Здесь же, чиркая карандашиком в нужном месте вращающейся заготовки, отмечаем диаметр, по которому будут сверлиться отверстия. Для использования будущей планшайбы с относительно крупными предметами, их можно насверлить побольше, до шести, если для мелочи – три, четыре.

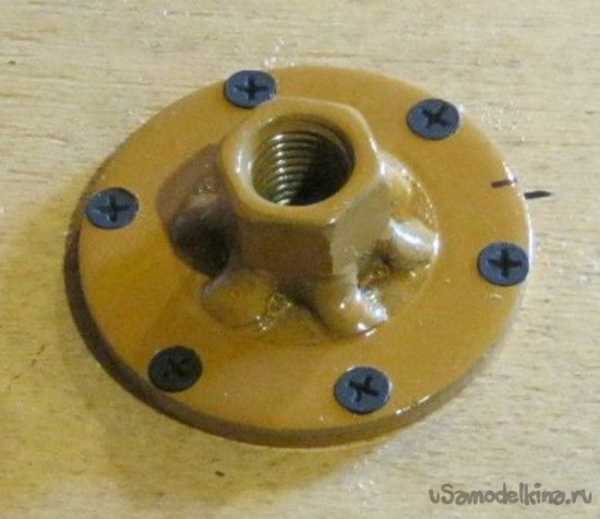

После, хорошо бы покрасить, пока нет ржавчины – слой цинка, частично сгорел, частично сточен. Ниже, попшикал «охрой» из баллончика, в два слоя, хотя обычно ленюсь.

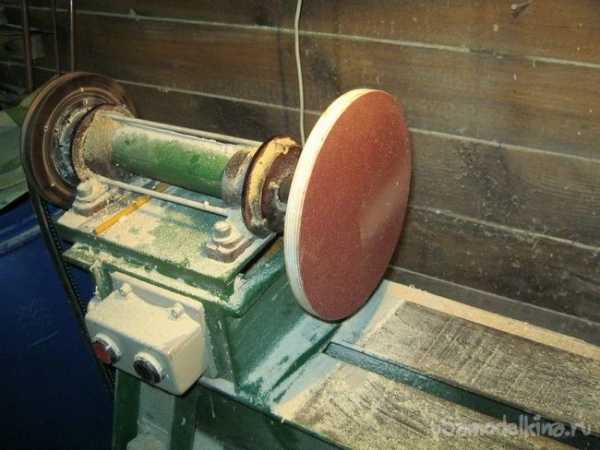

На фото, готовая планшайба на шлифовальном диске из толстой фанеры. На диск под гнетом, клеем ПВА приклеивается, средней крупности, шлифовальная шкурка на тряпочной основе. Через слой газеты, чтоб зализанную потом можно было оторвать.

Для заточки инструмента, подгонки мелких деревяшечек перед склеиванием.

Аналогичная штуковина, но поменьше диаметром и склеенная из березовых брусочков в два слоя с перехлестом. Для заточки токарных резцов. На торце та же шлифовальная шкурка, по диаметру окружности будет наклеен кожаный ремень, для доводки с пастой ГОИ.

Ну и наконец, использование нашей планшайбы для текущих работ. Как и обычную, нашу маленькую, удобно применять там, где требуется крепление заготовки за один краешек, без заднего центра. При этом весьма удобно заготовку приклеивать к промежуточному чурбачку. Кусочек доски прикрепляется не длинными саморезами и обтачивается до удобного диаметра, уже к нему приклеивается заготовка. Термоклеем.

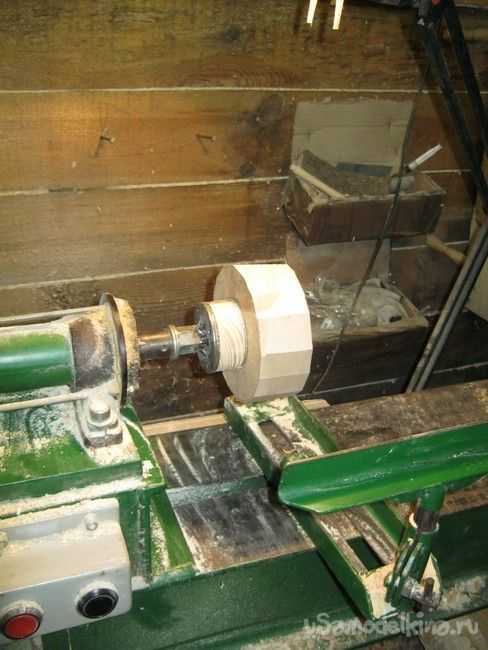

На фото такой «патрон», с обрезком оставшимся от заготовки. Перед приклеиванием следующей, планшайба ставится в станок, и отрезным резцом «торцуется», срезая остатки приклеенного. Стоит при этом захватить и часть старого клеевого слоя, чтобы он (клей) не слишком накапливался.

Заготовка размечается, при этом, помимо прочего, циркулем, рисуется окружность диаметра немного больше чем «чурбачок» на планшайбе. Это позволяет при приклеивании довольно точно ориентировать ее.

Горячим клеем смазываю обе склеиваемые поверхности, не обязательно полностью, достаточно окружности по периметру, отступив сантиметрик от края.

Первоначально, до полного «оболванивания», лучше поджать заготовку задним центром, потом, когда не будет ударных нагрузок, он убирается.

Прелесть такой установки – через чурбачок, в значительно более экономном расходовании материала заготовки, более того, при точении, не требуется постоянно помнить, какая длина саморезов, чтоб не залезть на их глубину резцом.

Ну и на сладкое – несколько имеющихся вариантов более специализированной оснастки на базе изготовленной планшайбы.

Например вот эта, требовалось что то, выточенное очень точно вокруг имеющегося центра – проще простого.

Или вот, к примеру – деталь подсвечника из 6мм фанеры или тонкой березовой пластинки. Для ее зажима и обработки была сделана вот такая оснастка.

Острый гвоздик не позволяет заготовке проворачиваться. В сборе, поджимается задним центром.

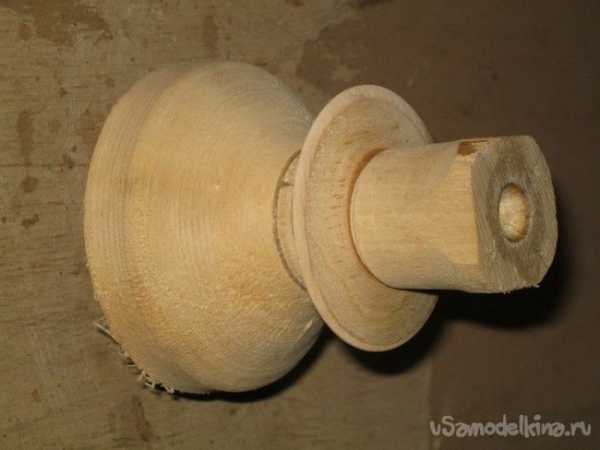

При изготовлении канделябра, потребовался ряд небольших деталей, этакие пупочки, пришлось сделать простой деревянный патрон-цангу.

Несмотря на несколько ограниченные возможности, обладает и рядом достоинств, а именно – простота изготовления, дешевизна. При обработке миниатюрных деталей, около самых «губок», можно не слишком опасаться зацепить «патрон» инструментом, что в случае использования металлического заводского аналога, имеет порой, фатальные последствия. Да, безопасность опять же – минимум выступающих частей, их можно уменьшить еще больше, если заменить металлический червячный хомут на отожженную стальную или медную проволоку или вовсе сделать снаружи губок небольшую конусность и для зажима набивать кольцо. Металлическое или деревянное.

При изготовлении патрона-цанги, сначала вытачивается цилиндр, сверлится центральное отверстие (сверлильный станок), размечаются и сверлятся отверстия сбоку. Затем в токарном станке будущий зажим протачивается - формируются нетолстые губки. В последнюю очередь делал пропилы лепестков цанги.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Планшайба для токарного станка видео Видео

...

3 лет назад

Процесс изготовления планшайбы максимального диаметра для школьного токарного станка ТВ-4.

...

1 лет назад

В этом фильме я рассказал о самодельной планшайбе для своего токарного станка по дереву. Фильм про сам тока...

...

12 меc назад

Сделай и себе это простое и нужное устройство!!! Партнерская программа: https://youpartnerwsp.com/join?100022 Группа в ВК:...

...

3 лет назад

Показан процесс изготовления планшайб для токарных патронов станка MN-80.

...

1 лет назад

Установка на маленький китайский токарный станок заготовок не вылезающий в патрон.

...

1 лет назад

Купить такую планшайбу я и сам не отказался БЫ!!! Да цены на заграничные товары больно высоки. Фанерный диск,...

...

2 лет назад

Внести свой вклад в развитие мастерской или канала можно по данным реквизитам. Больше железяк - интереснее...

...

2 лет назад

Как 15-летний пацан "маньячит" на станке.....

...

2 лет назад

Этот ролик обработан в Видеоредакторе YouTube (http://www.youtube.com/editor)

...

9 меc назад

Обзор, ошибки, испытание.

...

12 меc назад

Выточил для коллеги с работы планшайбочку-маховик для токарения разных деревяшек. Садится прямо на любой...

...

3 лет назад

Очень простое токарное приспособление, которое можно сделать в домашних условиях. Стойка для дрели Спарки...

...

2 лет назад

Планшайба для токарного станка своими руками.

...

3 лет назад

Історія виготовлення планшайби Для токарного станка 1А616П Друга частина https://youtu.be/ZX27FzU1f8o.

...

2 лет назад

http://www.youtube.com/channel/UCBmajmMW5QThfOVr2Ri58NQ?sub_confirmation=1 Моя партнёрка AIR наверно самый адекватный вариант- ...

...

3 лет назад

первый раз резал резьбу с крупным шагом-3мм.

...

10 меc назад

Металл толщиной 8мм и труба 27мм.Шайбу пилил лобзиком.

videobomba.net

самодельная передняя бабка, фрезерное приспособление

Испокон веков дерево верой и правдой служило людям. Древесина является предметом труда мастера по изготовлению столярных изделий. Особенно большой популярностью пользуются вещи, сделанные на токарном станке. Многие токари-металлисты любят точить дерево. Умение работать на металлорежущем оборудовании мотивирует их изготовить токарный по дереву своими руками для домашней мастерской.

Содержание материала

Деревообрабатывающий станок

На рынке деревообрабатывающей техники представлена обширная линейка токарных станков по дереву. Каждый потребитель делает свой выбор с учетом своих интересов, но главный критерий — это мощность привода. Для домашней мастерской, где токарные работы выполняются эпизодически, подойдёт простой настольный станочек с мощностью электродвигателя 1 киловатт и скоростью вращения шпинделя 3500 об/мин.

Главные узлы и механизмы станка по дереву отвечают классическому устройству токарной машины, обрабатывающей заготовки вращением. Три главных механизма:

Также рекомендуем прочитать:

  • привод — электрический двигатель, однофазный или трёхфазный;
  • передаточный — набор устройств, передающих вращение вала двигателя на шпиндельную бабку;
  • исполнительный — это суппорт.

Четыре основных узла:

  • станина — корпус, на котором закреплены механизмы;
  • передняя шпиндельная бабка — для крепления планшайбы или токарного патрона;
  • задняя фиксирующая бабка — для установки вращающего центра или сверлильного патрона.

Конструкционная особенность

Станок токарный по дереву своими руками можно собрать из подручного материала. Конструкция простая, много времени на изготовление не потребуется. Главная часть станка — станина, изготовленная из швеллера, в котором по центральной осевой линии прорезан болгаркой паз для фиксации подручника и задней бабки. Принцип фиксации — эксцентрический механизм.

Конструкция задней бабки стандартна. Пиноль имеет отверстие под конус Морзе № 2 для установки центра вращения. Хвостовик сверлильного патрона соответствует отверстию пиноли. Рекомендуется использовать заднюю бабку заводского изготовления.

Если самодельный токарный по дереву станок предназначен для точения и сверления деталей без требования к точности, его можно изготовить самостоятельно.

Под пиноль выточить полый цилиндр с глухой торцевой стенкой, в которой нарезана резьба под винт маховика. Подвижная часть пиноли — это цилиндр с коническим отверстием и шпоночным пазом на всю длину. Перемещается подвижная часть при помощи винта маховика по шпонке, приваренной в корпусе бабки.

Подручник классический, имеет функцию регулирования с фиксацией под диаметр обрабатываемой заготовки, основание подручника перемещается поперёк и вдоль станины. Фиксируется эксцентриком с ручкой. Верхняя часть — обычный уголок.

В передней бабке установлены два радиально-упорных подшипника. На валу шпинделя нарезана резьба М14, шаг два. Это резьба, которая используется на болгарках, шлифовальных машинках. Благодаря этому на шпиндель можно крепить все насадки, которые используются болгаркой.

С этой резьбой изготовлена планшайба под токарный патрон. Вращает всю эту конструкцию электрический двигатель от стиральной машинки мощностью 300 ватт.

Шпиндельная бабка своими руками

От точности изготовления передней бабки зависит качество всей конструкции. Поэтому на этот узел необходимо обратить особое внимание. Умельцы рекомендуют изготовить переднюю бабку токарного станка своими руками. Для этого нужно выточить цилиндрический корпус толщиной стенки 10 мм. Для крепления к станине нужно изготовить специальную стойку. Для этого подойдёт отрезок швеллера. Швеллер торцом приваривается к уголку, изготовленному из листовой стали толщиной 10 мм. На полученную стойку крепится корпус бабки.

Чтобы изготовить токарный станок по дереву своими руками, чертежи и размеры не имеют значения, так как каждый изготавливает конструкцию индивидуально, учитывая свои возможности. Цилиндрический корпус в разрезе:

  • наружный диаметр 56 миллиметров;
  • толщина стенки 10 миллиметров;
  • длина 180 миллиметров;
  • посадочные гнёзда под подшипники диаметром 24 миллиметра;
  • вал диаметром 30 миллиметров.

Простые приспособления делают станок универсальным и увеличивают перечень операций. Например, установив в патрон шлифовальный барабан с наждачной бумагой, можно затачивать инструмент. Устройство для точения по копиру выглядит следующим образом:

  • копир;
  • труба, установленная вдоль станины, выполняющая роль салазок;
  • дисковая электропила, выполняющая роль резца по дереву.

Приспособление для фрезерования заменит фрезерный станок. Оправка с дисковой фрезой

зажимается в патрон. Вместо подручника устанавливается рабочий стол с упорной линейкой. Фрезеровать можно наличники, плинтусы, заготовки для рамок.

Энтузиасты и любители изготавливать самоделки постоянно придумывают механизмы, облегчающие ручной труд. У таких людей на вопрос, как сделать станок по дереву, всегда есть ответ.

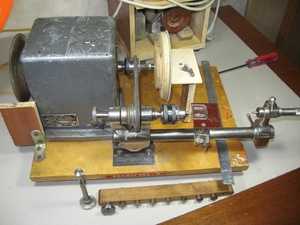

Токарный станочек-мини

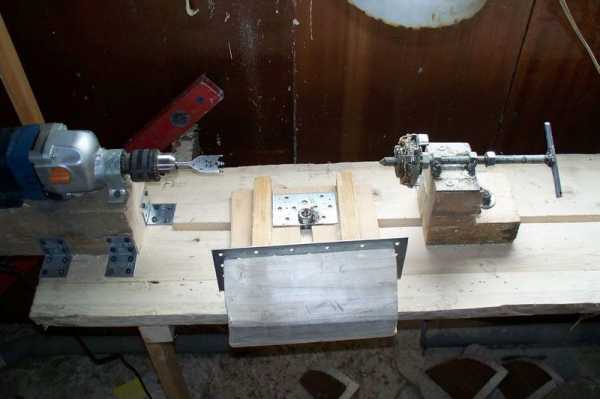

Самодельный маленький токарный станочек по дереву умельцы ухитряются сделать, потратив 30 минут времени. Материал для изготовления древесно-стружечная плита толщиной 20 миллиметров или толстослойная фанера. Устройство имеет такую схему:

  • основание 540х260х20 миллиметров;
  • стойка под электродрель 150х100х20 миллиметров.

Задняя бабка изготавливается из двух прямоугольных брусков, собранных в конструкцию под прямым углом. В стойке сверлится посадочное отверстие под электродрель, делается фиксатор для надёжного крепления. Стойка неподвижно закреплена к основанию. В задней бабке просверлено отверстие для винта, торец которого заточен под конус. Это упорный центр. Импровизированная задняя бабка перемещается по направляющей прорези, фиксируется в один оборот эксцентрика. Подручник изготовлен из рейки, прикреплённой к основанию.

Такая простая самоделка даст возможность без проблем выточить из дерева ручку к напильнику или вал качалки для теста. Да и вообще, обработка дерева — очень интересное занятие.
