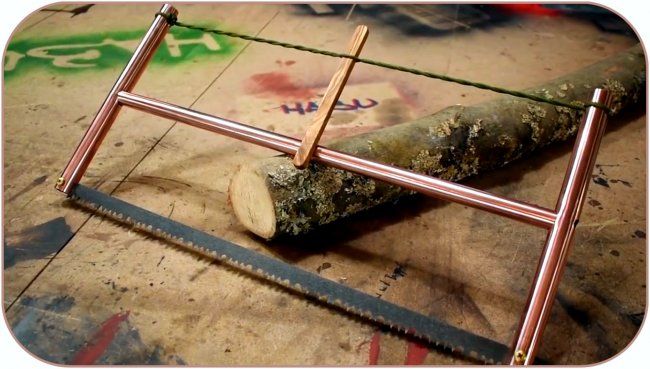

Самодельная лучковая пила по дереву: Самодельная лучковая пила №2.

Самодельная лучковая пила №2.

Я уже рассказывал, как сделать лучковую пилу в лесу имея лишь одно полотно. Об этом можно почитать по ссылке.

Сегодня я расскажу, как сделать полноценную лучковую пилу в домашних условиях. Такая пила превосходно впишется в бушкрафт антураж, да и просто ей очень удобно пользоваться.

Поделиться:


Для начала нам понадобится две одинаковых дощечки длиной примерно 40 см каждая.
Я, как раз нашел дома подходящую, в сечении 20х40мм. Это будут ручки нашей пилы.

На концах первым попавшимся сверлом просверливаем сквозные отверстия.

В торце делаем пропил такой длины, чтобы отверстие в полотне пилы совпадало с отверстием в дощечке.

Пока отложим будущие ручки в стороны и займемся горизонтальной составляющей нашей пилы.

Т.к. полотно длинной 530 мм,  я на вскидку использовал дощечку 500 мм и ее пришлось немного укоротить, так что 480 будет в самый раз.

Сечение дощечки 20х30.

Отступив 10 мм от торца делаем пропил по периметру пару миллиметров глубиной. Затем стамеской или ножом скалываем так, чтобы получился шпенек.

В середине бруска, который пойдет на ручку размечаем выборку, в которую войдет шпенек, просто приложив его и обведя карандашом. Выбираем лишнее дерево стамеской.

Проверяем, как они стыкуются. Учтите. Шпенек должен входить в паз не плотно.

Затем рашпилем снимаем грани и формируем рукоятку, которая подходит нам по руке.

Сглаживаем неровности от рашпиля напильником. Желающие могут ошкурить разными номерами шкурки. Я пока не сподобился.

Если есть круглый рашпиль,то можно сделать выборку под веревку натягивающую наш лучок.

В качестве фиксатора полотна я использовал два первых попавшихся гвоздя.

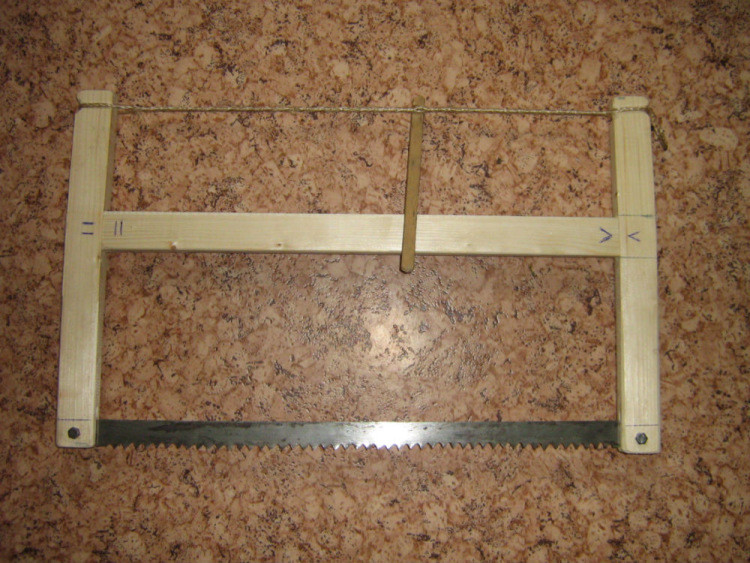

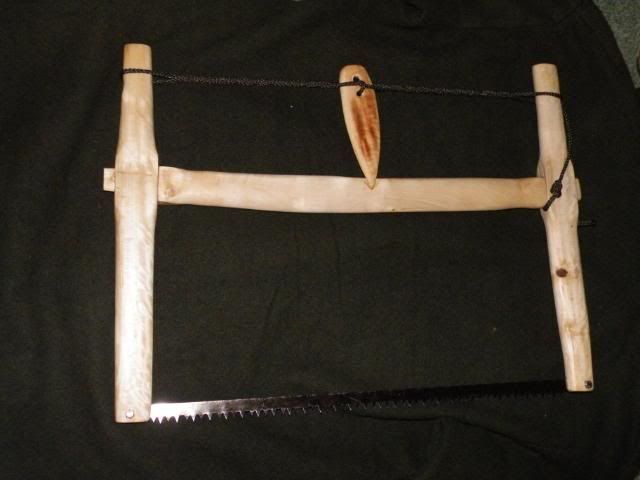

Порядок сборки очевиден.
Вставляем полотно в ручки и фиксируем гвоздиками.
Далее вставляем поперечину в пазы.


На выемки в верхней части ручек накидываем петлю из репшнура или паракорда. В петлю вставляем палку и закручиваем.
В результате шпенек на поперечине и выборка играют роль шарнира, а полотно натягивается до звона.

Для красоты покрыл деревяшку морилкой.

В полном комплекте вес лучковой пилы составил 450 грамм. К слову алюминиевый лучок бахо весит 750 грамм.

Теперь проверим, как она пилит. Результат отличный, не хуже алюминиевого собрата. Собственно тут все зависит от полотна.

В качестве резюме скажу, что пилой очень доволен.
Во-первых вещь сделана своими руками.
Во-вторых бушкрафт антураж, который мне очень нравится.
В-третьих, эффективность работы не пострадала.

Пожалуй теперь я получше ее ошкурю и дополнительно пропитаю льняным маслом, а может и вырежу простенький орнамент.

А пока на этом все.

Спасибо за внимание!

UPD 08.02.15 Придаем лучку водостойкость используя самодельную восковую пропитку рецепт которой можно посмотреть тут

Поделиться:

Лучковая пила своими руками — Zerkalov Studio

Опубликовано 1 февраля, 2014 at 1:50 пп by Михаил Зеркалов / 22 комментария

Если задаться целью найти лучковую пилу, то поиск в интернете дальше садовых пил никуда не приведет. А за тонким полотном 4-5 мм вообще можно сразу топать на Ebay или Amazon, т.к в России такого добра точно нет. Лучек из гнутой трубы это совсем не то, что мне было нужно.

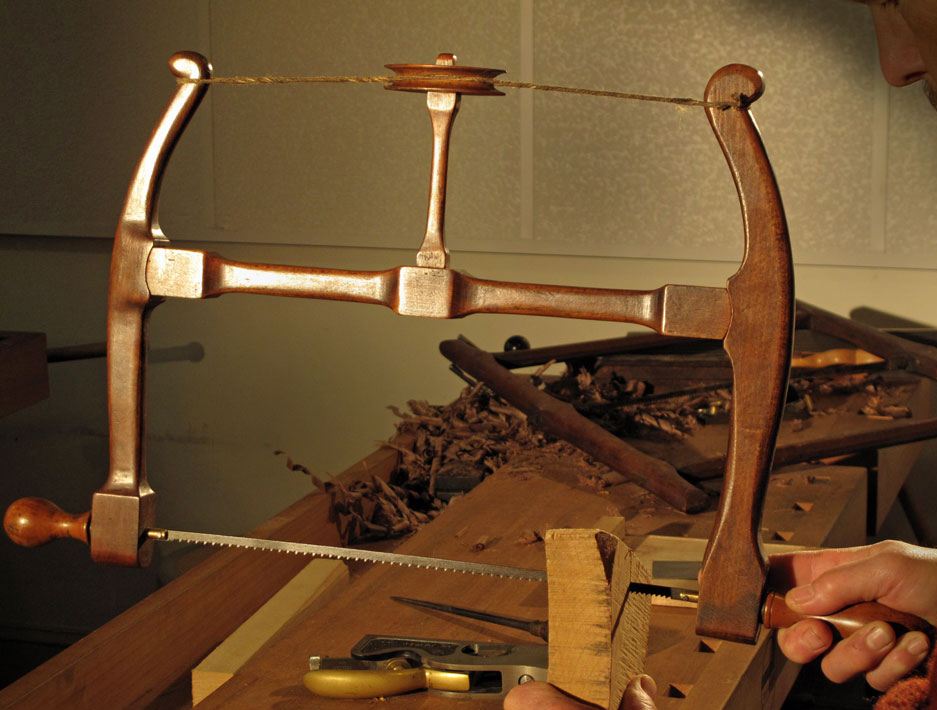

У лучковой пилы в классическом ее исполнении из дерева гораздо больше возможностей при правильной работе. Это и фигурные резы, и нарезка глубоких шипов, и распил вдоль (например, распилить доску толщиной 50 мм на две по 25 мм), при необходимости можно использовать полотна разной длины, меняя при этом только размер опорной планки. Лучковая пила необходима в мастерской даже если у вас есть ленточная пила в качестве станка, поскольку бывают ситуации, когда только ручной инструмент может справиться с какой-то работой. Деревянные лучковые пилы, которые мне удалось найти не понравились своим исполнением…грубо да и цена сильно уж неадекватная. Поэтому как и водится в таких случаях попробовал сделать сам. Прототипом послужила пила, которую делают парни из Нью-Йорка под маркой Gramercy Tools.

На их сайте есть в свободном доступе чертежи 1:1 в pdf. Общий вид взял у них, а размеры использовал свои, доработав шаховки. Материал дуб 30 мм. Раскроил с запасом.

Строгал в ширину шаблона, который изготовил из картона.

До вырезания стоек пилы  просверлил отверстия для ручек (шаховки) и стамеской сделал углубление для шипа распорной планки. Все неровности после лобзика убрал стругом.



Затем ручным рубанком сделал сужение верхних частей стоек, разметив предварительно центр для ориентира.

Внизу поработал рашпилем и напильником в районе отверстий для ручек, а потом стругом сделал сужение к нижней части. Получилось вот так.



Больше всего пришлось повозиться с ручками. Поскольку токарным станком не располагаю, то из ситуации выходил при помощи лобзика. На 4 стороны бруска нанес профиль, а потом запиливал со всех сторон до линии разметки. Стамеской сбил получившийся гребешок. Ровнял углы рашпилем. Сверлил отверстия для болтов до этой процедуры.

Покрывал пилу водной морилкой «под старый дуб» и тиковым маслом. Тетива у меня из почтового шпагата.

В качестве шаховок использовал мебельный болт диаметром 7 мм, в котором сделал пропилы для крепления полотна со штифтом. В полотне просверлил отверстие, а в качестве штифта использовал проволоку из нержавейки диаметром 1 мм.

Торцы распорки (средника) скруглил, выпилив предварительно шип, а в месте стыковки у стойки рашпилем сделал углубление. Получился своего рода сустав.

Полотно использовал от обычной ленточной пилы шириной 6 мм. Есть несколько обрезков с разной частотой зуба 4 и 6 tpi буду пробовать. Первые испытания с полотном на 6 tpi показали, что полотно требует переточки поскольку угол зуба слишков агрессивный и пилить не просто, но вполне возможно. На малых радиусах пила отлично пилит. Рез нельзя назвать чистым, но это кому как может показаться.

  • org/Comment» itemscope=»»>

    Я не пробовал так делать, но правильно было бы использовать широкое полотно от 35-40 мм

  • Насчет специализации не уверен, что это профиль лучковой пилы. Про доработку ничего сказать не могу.

  • Римович

    Видел ролик, где мастер закрепляет полотно винтом под 90° и одним движением выпиливает паз под шип.

    Какое полотно для этого следует использовать, длина, ширина… ? )

  • Римович

    Здравствуйте! Строгальная пила — это специализация лучковой пилы? ) Не подскажете, как лучковую доработать до строгальной? )

  • Александр

    Да, здорово! Кроме рук еще и обладаешь литературным даром. Тоже увлекаюсь столяркой,но опыта маловато. Нашел для себя много ценного. Спасибо

  • org/Comment» itemscope=»»>

    Эльгар

    Здравствуйте, Михаил. Полотна именно к этой пиле есть здесь: www.fine-tools.com

  • Анонимно

    спасибо, буду делать. Удачи!

  • Эти болты толщиной 7 мм. Пилой по металлу делал пропилы, получается как раз 1 мм. Брал тут болты http://www.krepmarket.ru/catalog/detail.php?SECTION_ID=118&ELEMENT_ID=1384

  • Анонимно

    у них отверстие 6 мм. Вы больше брали? Наши мебельные на 6 вроде до 120 мм.

  • Так у американцев они вот такие, наоборот короткие. Они их на клей сажают, но мне показалось это не надёжным
    ,
    а в своём варианте я брал мебельные болты на 200 мм и как раз отрезал 3-4 см с резьбой и запускал их через всю рукоятку. Круглая шляпка болта как раз совпадала по радиусу с рукояткой.

  • Анонимно

    понятно, спасибо за быстрый ответ. В поиске вариантов набрел на ваш. Красиво и удобно. Увлекся столяркой, понял, что продольный распил лучше лучковой пилой делать. Прикинул по чертежу американцев, что мебельные болты, которыми Вы заменили их фурнитуру должны быть очень длинными. Как обошлись?

  • Спасибо. По поводу распила вдоль не пробовал, НО в интернете находил описание вот такого агрегата http://www.livemaster.ru/topic/290397-chudo-pila Связывался с автором по вопросу полотна. Сказал, что сам делал. Но если не заморачиваться фигурными отходами, то любое широкое полотно для таких работ подойдет.

  • Анонимно

    отличная работа. А вдоль пробовали распиливать?

  • Анонимно

    Очень качественная работы, тем более дуб.

    Тоже были попытки сделать самому разборную лучковую пилу, но для туризма.

    http://widermove.blogspot.ru/2014/03/bowsaw.html

  • org/Comment» itemscope=»»>

    zorand

    Не поспоришь даже:)

  • Да, для туризма такая вещь просто необходима. Легче топора, а пользы не меньше.

  • Да, но каков результат!!! )))

  • org/Person»> zorand

    Итить! -Метровую термообработанную пластину напилить зубьями прямо по 63HRS!%)) Есть же маньяки, все-таки!:)

  • В условиях, когда надо что-то распустить без шума и пыли такая пила в самый раз. Вот, например, человек даже сам полотно хитрое сделал для таких работ http://www.livemaster.ru/topic/290397-chudo-pila

  • ssorokin

    круто! не вникал в суть инструмента, но видел на картинках как американские мастера колдуют с ними, а один японец широким полотном распускал чуть ли не 20 мм доску — и все ровно.

Луковая пила Gramercy Tools

Луковая пила Gramercy Tools — планы, примечания и советы по использованию

Нажмите на ссылки ниже, чтобы получить дополнительную информацию и заказать детали и пилы.

Строительные заметки, планы и советы по использованию

Другие наши документ по проектным соображениям объясняет, как мы пришли к наш производственный дизайн. В этом документе содержится всего несколько дополнительных примечаний о важных моментах, которые следует учитывать, если вы собираете собственную пилу.

Конструкция Gramercy Tools — это то, что мы считаем оптимальным для универсальная токарная пила. Исторически каждая сделка использовала немного разные версии пилы, отвечающие их собственным спецификациям. Тем не менее, мы думаем вы можете получить массу удовольствия, играя с дизайном и создавая рамку, которая соответствует вашим потребностям. Также можно сделать несколько рамок для одной пары ручек, несколько подрамников для одного кадра или разные переключатели на каждый день недели, если хотите.

Безопасность очень важна. Всегда надевайте защиту для глаз. Никогда не знаешь что может случиться, и это не стоит риска.

Наши рабочие чертежи доступны на нашем веб-сайте в формате Acrobat .PDF. Кликните сюда. Вам нужно будет скачать Adobe Acrobat читать и распечатывать их. Делать убедитесь, что вы отключили параметр печати Acrobat «по размеру страницы» (это значение по умолчанию при печати планов, иначе они будут уменьшен в размере.) Для создания полноразмерных шаблонов планы отформатированы для печати на бумаге размером 8 1/2 x 14 дюймов. На 4 листе мы предоставили вам фотомасштаб, чтобы вы могли убедиться, что ваш принтер не изменяет размеры рисунков.

Примечания:

  1. Спецификация материала HICKORY , конечно, просто предложение. Исторически широко использовались самшит и бук. Любая относительно прочная, прозрачная древесина с прямыми волокнами должна быть достаточной для раме, но прочность вашей пилы во многом зависит от типа дерево, которое вы используете. Щеки будут подвергаться довольно сильному напряжению, и если есть это изъян в древесине, или если вы перетянете пилу, щеки могут трещина, которая может привести к разбрасыванию деталей.
  2. Приклеивание булавок — довольно простая операция. здесь следует помнить два наиболее важных момента: (1) ручки необходимо просверлить плотное отверстие диаметром 1/4 дюйма и (2) клей должны высохнуть с достаточной толщиной и твердостью, чтобы использовать положительный интерференция, обеспечиваемая канавками штифта и плоскостью. Алифатическая смола столярный клей или полиуретановые клеи, вероятно, будут работать нормально, но Вы не ошибетесь с хорошей 2-тонной эпоксидной смолой. Хорошо перемешайте и подавайте.
  3. В нашем дизайне представлены изогнутые врезные поверхности и выступы шипа. Как указано в нашем дизайн-документе, мы сделали это для гибкости. Поскольку наш пилы изготавливаются на автоматизированном производственном оборудовании, это довольно легко для нам делать. Если вы работаете вручную, выровняйте пазы, шипы и лица — это путь.
  4. Прорези в наших штифтах имеют ширину около 0,030 дюйма. Если вы выберете чтобы использовать более широкое и толстое лезвие, вам может понадобиться отшлифовать концы вашего лезвия тоньше или расширьте прорези сложенной наждачной бумагой.

    5. НАТЯЖЕНИЕ И ЧРЕЗМЕРНОЕ НАТЯЖЕНИЕ ПИЛЫ — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ

  5. Для натяжения пил мы используем плетеную леску. Это довольно прочный и не растягивается. Свяжите его в большую петлю, а затем оберните вершины щек. Используйте достаточно, чтобы обойти его примерно восемь раз. Сюда, когда вы вставите переключатель, у вас будет как минимум четыре нити на любой сторона. В первый раз, когда вы натягиваете пилу, делайте это медленно, проверяя конструкция для слабостей или скрытых недостатков с каждым поворотом переключателя. Наша конструкция переключателя предлагает значительный рычаг для натяжения твоя пила. Как только вы достигнете достаточного натяжения для удобного пиления, ОСТАНАВЛИВАТЬСЯ. Хотя всегда можно перетянуть и сломать лучковую пилу, особенно можно сломать новую пилу. Читай дальше.
  6. НЕ полагайтесь на сложность поворота переключателя для измерения натяжение лезвия. Это может быть очень обманчивым. Мы нашли что натяжение полотна на паре идентичных пил может быть точно таким же то же самое, но перемещение переключателей может казаться легким или невозможным в зависимости от от толщины шнура и конструкции тумблера. Верное способ определить, правильно ли натянута ваша пила, — использовать ее. Правильно натянутая пила будет плавно пилить при нажимном ходе с очень небольшим дать в лезвие. Однако никакое натяжение не помешает тонкому лезвие от скручивания в середине, когда вы превращаете его в разрез. Избегать вращение лезвия, когда вы увидели кривую, делайте длинные полные движения и пилите кривую.
  7. Лучковым пилам требуется время, чтобы созреть. Чтобы значительно увеличить срок службы пилы, ослабьте ее на один или два оборота тумблера, когда вы закончил резку. Щечки получат шанс отдохнуть и не стать постоянно согнуты. В течение первых нескольких недель использования пилы вы почувствуйте правильное количество напряжения, которое работает для вас, вашего дизайн пилы и ваша древесина.

Чтобы получить дополнительную информацию и заказать детали и пилы, щелкните приведенные ниже ссылки.
