Самодельная ленточная пилорама: от схем и чертежей к готовой конструкции

Самодельная пилорама: варианты изготовления

Самым популярным материалом для любой сферы деятельности человека считается древесина. Поэтому каждому жителю небольшого поселка или городка известно, что очень трудно вести строительные работы без деревообрабатывающего оборудования. Несмотря на то, что современный строительный рынок заполонен различными моделями станков для обработки древесины, рачительный хозяин всегда задумывается о самодельной пилораме и вариантах изготовления ее на своем участке.

Виды деревообрабатывающих устройств

В зависимости от применяемого режущего инструмента пилорамы делятся на несколько типов:

• дисковые;
• ленточные;
• шинные;
• устройства из бензопилы.

Выбор самодельной пилорамы полностью зависит от пожеланий владельца, характера планируемых операций по деревообработке и, конечно, от возможности материальных затрат на устройство такой техники.

Особенности и разновидности дисковых пилорам

За счет высокой производительности именно дисковые станки получили самое высокое распространение, к тому же такие устройства значительно увеличивают стандартные возможности обработки деревянных изделий.

Основным предназначением дисковых самодельных пилорам является качественный и быстрый распил древесины любого типа. При этом модели такого вида в зависимости от характера выполнения работы и особенности конструкции агрегата можно разделить на следующие типы:

1. Угловая пилорама, содержащая как один, так и два пильных диска. Это устройство способно производить распил в двух направлениях и не имеет режима холостого хода. На крупных промышленных предприятиях из-за высокой производительности чаще всего применяются именно двухдисковые станки. В домашних условиях можно создать функциональную самодельную дисковую пилораму своими руками, что позволит значительно сократить материальные затраты на оборудование.
2. Горизонтальная пилорама считается самой популярной из-за сравнительно небольших габаритов, благодаря чему ее можно перемещать на различные объекты. Высокое качество обработки древесины достигается за счет большой скорости вращения диска, что почти полностью исключает повреждение материала и образование различных впадин на поверхности. Пиление осуществляется в двух направлениях из-за отсутствия в агрегате холостого хода.

Выбор необходимой конструкции происходит в зависимости от нужных функций деревообработки и сферы ее применения.

Конструкция дискового агрегата

Процесс создания самодельной пилорамы довольно прост, и даже при минимальных навыках и опыте легко осуществить устройство такого агрегата у себя на участке.

Пилорама содержит:

• мотор, предназначенный для вращения диска;
• режущее дисковое приспособление;
• станину с кареткой для перемещения двигателя.

Если движение каретки осуществлять как вдоль, так и поперек стола, то можно производить распил дерева и по вертикали, и по горизонтали.

Станина устройства

После того как собрали необходимый материал: строительные козлы, доски, мотор, металлические пластины и крепеж — можно приступать к сборке самодельной пилорамы.

Основные этапы следующие:

1. Собирается несущая рама, для этого предварительно изготовленные строительные козлы соединяются досками.
2. Далее металлические пластины, которые предварительно скручены между собой, необходимо надежно прикрепить к основанию.
3. Затем нужно установить подвижную каретку с двигателем.

Крепление пластин нужно производить с небольшим зазором, через который надо сделать паз. Особое внимание следует уделить тому, чтобы пила не касалась стенок основания. Следующим этапом будет установка режущего диска.

Изготовление диска

Самым простым вариантом и более надежным будет приобретение режущего диска в любом строительном магазине. Но если имеется подходящая заготовка, то можно превратить ее в пильный диск самостоятельно. Только нужно отнестись ответственно к параметрам такого изделия. Толщина заготовки должна быть не менее 3 мм, а диаметр — около 500 мм.

Угол пиления нужно создать около 30 градусов, а обратный ход не должен превышать 15 градусов. Зубья нужно сделать из пластин с твердым сплавом или сверла.

Монтаж диска осуществляется под станиной, при этом конец вала должен размещаться обязательно посередине отверстия.

Устройство шинной пилорамы

Основное назначение самодельной шинной пилорамы заключается в проведении продольного пиления древесины для выработки бруса, доски обрезной и необрезной, реек. Конечно, самодельные конструкции изготавливаются в основном для обработки малых партий пиломатериалов, а также получения нестандартных заготовок особого размера.

Для монтажа такой конструкции не понадобится много площади, поэтому ее легко разместить на ограниченном участке земли. Существуют стационарные станки, работающие от электрической сети. А также самодельные пилорамы с бензиновым двигателем, которые легко перемещаются на любое место обработки древесины.

Пилорама состоит из следующих частей:

• несущей станины;
• упоров бревна;
• передвижной тележки;
• мотора;
• каретки;
• цепной пилы и шины.

Самостоятельное изготовление шинного устройства

Станину пилорамы лучше изготовить из двух стальных швеллеров высотой 14 см и длиной до 8 м. Заготовки должны иметь идеальную прямую форму, чтобы устройство работало без сбоев. Можно применять для этих целей рельсы.

Для укрепления конструкции через каждые 1,5 метра необходимо из металлической трубы установить специальные стяжки. Чтобы придать еще большую жесткость станине, следует разместить по длине и хорошо закрепить раскосы.

Подвижную тележку изготавливают из стальной плиты толщиной 4–6 мм. Длина плиты будет зависеть от габаритного размера применяемого электродвигателя. Когда тележка будет готова, то необходимо подобрать зажимные пластины и прокладки. Они предназначены для устройства легкого перемещения всего устройства. Для устранения поперечного люфта понадобится закрепить упорный уголок к тележке. Свободное перемещение тележки осуществляется на подшипниках или роликах.

На ведущий вал двигателя напрессовывается профиль из алюминия с двумя ремнями. При включении питания двигателя усилие от него передается шкиву, размещенному на пилящем кронштейне. Шкивы диаметром 80 мм можно использовать от мотоблока. На пильную цепь усилие передается через звездочку, вал и ведомый шкив.

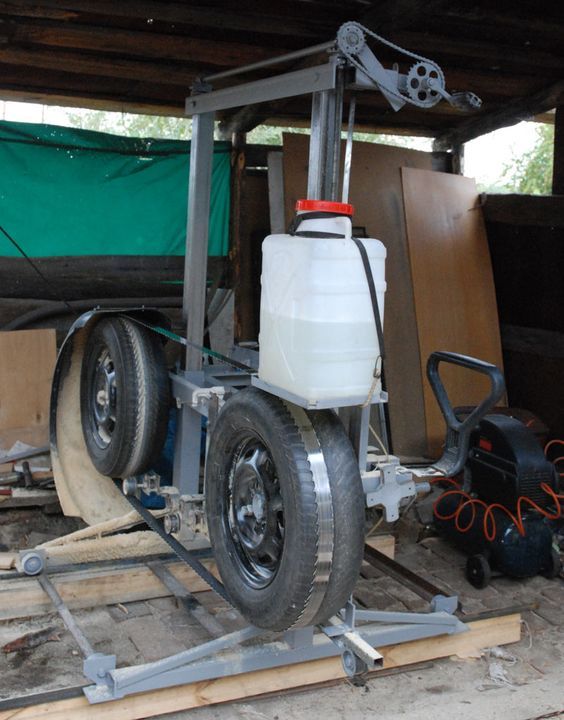

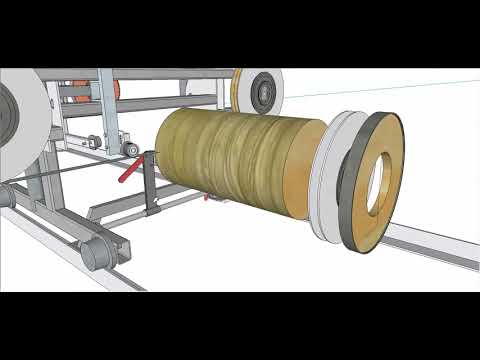

Ленточная пилорама

В основном пилорама ленточного типа предназначена для распиловки бревен различного диаметра на обрезную или необрезную доску, но более мощные самодельные пилорамы прекрасно подходят для создания бруса. Конструкция ленточной пилорамы ценится рачительными владельцами за возможность свести к минимуму потери лесоматериала при его обработке. Довольно узкий шов распила позволяет уменьшить потери бревна на опилки.

При решении изготовить самодельную ленточную пилораму своими руками необходимо точно определиться, какой вариант предпочтительнее. Существуют два основных вида:

1. Вариант с подвижной тележкой, которая перемещается в процессе пиления по направляющим.
2. Фиксированное размещение режущего инструмента имеет большой недостаток. Для перемещения бревна в процессе резки придется габариты всей пилорамы увеличивать в два раза, что в домашних условиях не всегда рационально.

Необходимо учитывать, что пилорама ленточного типа имеет большой вес и габариты, поэтому устанавливать конструкцию желательно на фундамент.

Особенности изготовления

В принципе, сам процесс изготовления несущей станины ленточной пилорамы очень похож на шинное устройство.

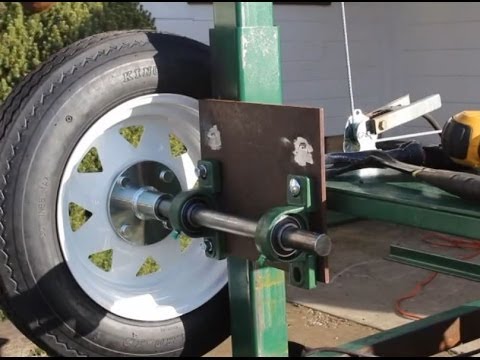

Отличие от шинной пилорамы состоит в том, что разрезает древесину подвижная режущая лента, которая приводится в движение электрическим двигателем. Лента закреплена на ведущем и ведомом шкивах и перемещается строго горизонтально.

Для получения качественного реза нужно постоянно следить за натяжением режущего полотна. Для этой цели устраивается специальный пружинно-винтовой механизм. На шкивах режущая лента закрепляется посредством двух замков, которые должны иметь высокую степень надежности.

Пилорама из бензопилы

Характер действия такой пилорамы — это подобие устройства шинного типа. Но главная особенность самодельной пилорамы из бензопилы — это то, что инструмент не теряет своего основного первоначального назначения. Бензопилой можно выполнять любые строительные работы или использовать пилу в качестве режущего механизма для распилочного устройства.

Основание самодельной бензиновой пилорамы должно быть надежно зафиксировано, чтобы исключить влияние вибрации. Колебания способна создавать несущая рамка, на которой установлена бензопила.

Части основания устанавливаются по уровню и обязательно параллельно, чтобы у кронштейна пилы не было свободного хода. Затем к основанию крепится рельсовый путь.

Внутри рельсовой конструкции устанавливается длинная рама, для закрепления в устойчивом положении обрабатываемого бревна. Крепление бревна делается частичным или концевым, чтобы шина с цепью могли производить распил.

Подвижная часть служит местом установки пилы. На платформе пила удерживается специальными зажимами.

Конечно, самостоятельно изготовленная пилорама обладает меньшими функциональными качествами, чем оборудование заводского производства, но профессиональный инструмент имеет очень большую стоимость. Поэтому многие бережливые хозяева стараются сделать режущее устройство своими руками.

Самодельная пилорама: варианты изготовления

Самым популярным материалом для любой сферы деятельности человека считается древесина. Поэтому каждому жителю небольшого поселка или городка известно, что очень трудно вести строительные работы без деревообрабатывающего оборудования. Несмотря на то, что современный строительный рынок заполонен различными моделями станков для обработки древесины, рачительный хозяин всегда задумывается о самодельной пилораме и вариантах изготовления ее на своем участке.

Виды деревообрабатывающих устройств

В зависимости от применяемого режущего инструмента пилорамы делятся на несколько типов:

• дисковые;
• ленточные;
• шинные;
• устройства из бензопилы.

Выбор самодельной пилорамы полностью зависит от пожеланий владельца, характера планируемых операций по деревообработке и, конечно, от возможности материальных затрат на устройство такой техники.

Особенности и разновидности дисковых пилорам

За счет высокой производительности именно дисковые станки получили самое высокое распространение, к тому же такие устройства значительно увеличивают стандартные возможности обработки деревянных изделий.

Основным предназначением дисковых самодельных пилорам является качественный и быстрый распил древесины любого типа. При этом модели такого вида в зависимости от характера выполнения работы и особенности конструкции агрегата можно разделить на следующие типы:

1. Угловая пилорама, содержащая как один, так и два пильных диска. Это устройство способно производить распил в двух направлениях и не имеет режима холостого хода. На крупных промышленных предприятиях из-за высокой производительности чаще всего применяются именно двухдисковые станки. В домашних условиях можно создать функциональную самодельную дисковую пилораму своими руками, что позволит значительно сократить материальные затраты на оборудование.
2. Горизонтальная пилорама считается самой популярной из-за сравнительно небольших габаритов, благодаря чему ее можно перемещать на различные объекты. Высокое качество обработки древесины достигается за счет большой скорости вращения диска, что почти полностью исключает повреждение материала и образование различных впадин на поверхности. Пиление осуществляется в двух направлениях из-за отсутствия в агрегате холостого хода.

Выбор необходимой конструкции происходит в зависимости от нужных функций деревообработки и сферы ее применения.

Конструкция дискового агрегата

Процесс создания самодельной пилорамы довольно прост, и даже при минимальных навыках и опыте легко осуществить устройство такого агрегата у себя на участке.

Пилорама содержит:

• мотор, предназначенный для вращения диска;
• режущее дисковое приспособление;
• станину с кареткой для перемещения двигателя.

Если движение каретки осуществлять как вдоль, так и поперек стола, то можно производить распил дерева и по вертикали, и по горизонтали.

Станина устройства

После того как собрали необходимый материал: строительные козлы, доски, мотор, металлические пластины и крепеж — можно приступать к сборке самодельной пилорамы.

Основные этапы следующие:

1. Собирается несущая рама, для этого предварительно изготовленные строительные козлы соединяются досками.
2. Далее металлические пластины, которые предварительно скручены между собой, необходимо надежно прикрепить к основанию.
3. Затем нужно установить подвижную каретку с двигателем.

Крепление пластин нужно производить с небольшим зазором, через который надо сделать паз. Особое внимание следует уделить тому, чтобы пила не касалась стенок основания. Следующим этапом будет установка режущего диска.

Изготовление диска

Самым простым вариантом и более надежным будет приобретение режущего диска в любом строительном магазине. Но если имеется подходящая заготовка, то можно превратить ее в пильный диск самостоятельно. Только нужно отнестись ответственно к параметрам такого изделия. Толщина заготовки должна быть не менее 3 мм, а диаметр — около 500 мм.

Угол пиления нужно создать около 30 градусов, а обратный ход не должен превышать 15 градусов. Зубья нужно сделать из пластин с твердым сплавом или сверла.

Монтаж диска осуществляется под станиной, при этом конец вала должен размещаться обязательно посередине отверстия.

Устройство шинной пилорамы

Основное назначение самодельной шинной пилорамы заключается в проведении продольного пиления древесины для выработки бруса, доски обрезной и необрезной, реек. Конечно, самодельные конструкции изготавливаются в основном для обработки малых партий пиломатериалов, а также получения нестандартных заготовок особого размера.

Для монтажа такой конструкции не понадобится много площади, поэтому ее легко разместить на ограниченном участке земли. Существуют стационарные станки, работающие от электрической сети. А также самодельные пилорамы с бензиновым двигателем, которые легко перемещаются на любое место обработки древесины.

Пилорама состоит из следующих частей:

• несущей станины;
• упоров бревна;
• передвижной тележки;
• мотора;
• каретки;
• цепной пилы и шины.

Самостоятельное изготовление шинного устройства

Станину пилорамы лучше изготовить из двух стальных швеллеров высотой 14 см и длиной до 8 м. Заготовки должны иметь идеальную прямую форму, чтобы устройство работало без сбоев. Можно применять для этих целей рельсы.

Для укрепления конструкции через каждые 1,5 метра необходимо из металлической трубы установить специальные стяжки. Чтобы придать еще большую жесткость станине, следует разместить по длине и хорошо закрепить раскосы.

Подвижную тележку изготавливают из стальной плиты толщиной 4–6 мм. Длина плиты будет зависеть от габаритного размера применяемого электродвигателя. Когда тележка будет готова, то необходимо подобрать зажимные пластины и прокладки. Они предназначены для устройства легкого перемещения всего устройства. Для устранения поперечного люфта понадобится закрепить упорный уголок к тележке. Свободное перемещение тележки осуществляется на подшипниках или роликах.

На ведущий вал двигателя напрессовывается профиль из алюминия с двумя ремнями. При включении питания двигателя усилие от него передается шкиву, размещенному на пилящем кронштейне. Шкивы диаметром 80 мм можно использовать от мотоблока. На пильную цепь усилие передается через звездочку, вал и ведомый шкив.

Ленточная пилорама

В основном пилорама ленточного типа предназначена для распиловки бревен различного диаметра на обрезную или необрезную доску, но более мощные самодельные пилорамы прекрасно подходят для создания бруса. Конструкция ленточной пилорамы ценится рачительными владельцами за возможность свести к минимуму потери лесоматериала при его обработке. Довольно узкий шов распила позволяет уменьшить потери бревна на опилки.

При решении изготовить самодельную ленточную пилораму своими руками необходимо точно определиться, какой вариант предпочтительнее. Существуют два основных вида:

1. Вариант с подвижной тележкой, которая перемещается в процессе пиления по направляющим.
2. Фиксированное размещение режущего инструмента имеет большой недостаток. Для перемещения бревна в процессе резки придется габариты всей пилорамы увеличивать в два раза, что в домашних условиях не всегда рационально.

Необходимо учитывать, что пилорама ленточного типа имеет большой вес и габариты, поэтому устанавливать конструкцию желательно на фундамент.

Особенности изготовления

В принципе, сам процесс изготовления несущей станины ленточной пилорамы очень похож на шинное устройство.

Отличие от шинной пилорамы состоит в том, что разрезает древесину подвижная режущая лента, которая приводится в движение электрическим двигателем. Лента закреплена на ведущем и ведомом шкивах и перемещается строго горизонтально.

Для получения качественного реза нужно постоянно следить за натяжением режущего полотна. Для этой цели устраивается специальный пружинно-винтовой механизм. На шкивах режущая лента закрепляется посредством двух замков, которые должны иметь высокую степень надежности.

Пилорама из бензопилы

Характер действия такой пилорамы — это подобие устройства шинного типа. Но главная особенность самодельной пилорамы из бензопилы — это то, что инструмент не теряет своего основного первоначального назначения. Бензопилой можно выполнять любые строительные работы или использовать пилу в качестве режущего механизма для распилочного устройства.

Основание самодельной бензиновой пилорамы должно быть надежно зафиксировано, чтобы исключить влияние вибрации. Колебания способна создавать несущая рамка, на которой установлена бензопила.

Части основания устанавливаются по уровню и обязательно параллельно, чтобы у кронштейна пилы не было свободного хода. Затем к основанию крепится рельсовый путь.

Внутри рельсовой конструкции устанавливается длинная рама, для закрепления в устойчивом положении обрабатываемого бревна. Крепление бревна делается частичным или концевым, чтобы шина с цепью могли производить распил.

Подвижная часть служит местом установки пилы. На платформе пила удерживается специальными зажимами.

Конечно, самостоятельно изготовленная пилорама обладает меньшими функциональными качествами, чем оборудование заводского производства, но профессиональный инструмент имеет очень большую стоимость. Поэтому многие бережливые хозяева стараются сделать режущее устройство своими руками.

5 чертежей ленточнопильного завода своими руками, которые можно построить уже сегодня (с иллюстрациями)

Изучение того, как построить ленточнопильный завод, может оказаться довольно сложной задачей. Планы, представленные в руководстве ниже, созданы для упрощения процесса. Здесь вы найдете варианты на любой бюджет и уровень мастерства. Кстати, есть планы и для людей с большими дворами, и для людей, которые пытаются сэкономить драгоценное пространство.

Прочтите несколько бесплатных чертежей ленточной пилорамы, которые вы можете сделать сами!

5 чертежей ленточной пилорамы своими руками

1. Лесопилка на заднем дворе из Makezine

См. инструкции здесь

Этот первый план позволяет построить большую лесопилку на заднем дворе по доступной цене. Дизайн исходит от Makezine и может быть собран по относительно низкой цене. Это также просто, используя три основных компонента: поручни, крепление и саму пилу.

Хотя экономия денег является основным преимуществом этой конструкции, обязательно приобретайте только высококачественные материалы. Неисправная лесопилка очень небезопасна, и ее следует избегать любой ценой.

Быстро и доступно

---

2. Лесопилка премиум-класса: от MotherEarthNews

Ознакомьтесь с инструкциями здесь

Эта конструкция от MotherEarthNews немного сложнее и дороже, но ее хватит на неопределенный срок, как только вы ее наладите и запустите. Вложив 1000 долларов и прилично времени, вы можете иметь лесопилку на заднем дворе, которая эффективно работает в течение длительного времени.

Несмотря на то, что он дорогой по сравнению с нашим первым выбором, он все же намного доступнее, чем промышленная мельница, так что успокойтесь!

Сложная, но эффективная

---

3. Чрезвычайно прочная лесопилка: от WoodWeb

Ознакомьтесь с инструкциями здесь

Компания WoodWeb предлагает идеальное оборудование для людей, которые ожидают интенсивного использования. Стальная рама очень прочная, а встроенные колеса и гидравлическая система делают систему максимально простой в использовании.

Это дорогая модель, но если вы предполагаете частое использование, вам не обойтись без значительной цены.

Предназначен для использования в тяжелых условиях

---

4. Разное: от WoodWeb

Ознакомьтесь с инструкциями здесь

Здесь у нас есть еще один вариант от WoodWeb. В этой конструкции используются разрозненные детали для импровизированной лесопилки, которую вы сможете собрать по дешевке. Минус этого процесса — все неопределенности. Хотя переработка материалов обычно является положительным моментом, в данном случае она вносит в процесс множество переменных, поэтому подходите к этому с осторожностью. Если вы не уверены в качестве материала, его не следует использовать.

Требуется немного творчества!

---

5. Профессиональный вариант «Сделай сам» от Wilkerdos

Ознакомьтесь с инструкциями здесь

Завершаем список планом от Wilkerdos. Эта лесопилка отличается тем, что она имеет производительность оборудования, используемого на профессиональных лесопильных заводах. Поймите, конечно, что этот фактор также значительно удорожает сборку, чем любой другой вариант в нашем списке. В то время как многие другие можно собрать за несколько сотен долларов, этот стоит десятки тысяч.

В конечном счете, это все равно будет стоить меньше, чем обычно платят профессиональные лесопилки, поэтому у вас есть возможность сэкономить немного денег, если ваши потребности более продвинуты.

Для профессионального использования

Заключение

Как вы, наверное, догадываетесь, обучение сборке ленточной пилорамы подходит не всем. Речь идет о промышленном оборудовании, предназначенном для чрезвычайно тяжелых условий эксплуатации. К таким вещам нельзя относиться легкомысленно.

В то время как каждый столяр хотел бы заготавливать свои собственные доски, некоторым может быть лучше отправиться на склад пиломатериалов.
