Самодельный мотоблок с плугом (49 фото изготовления + чертежи плуга)

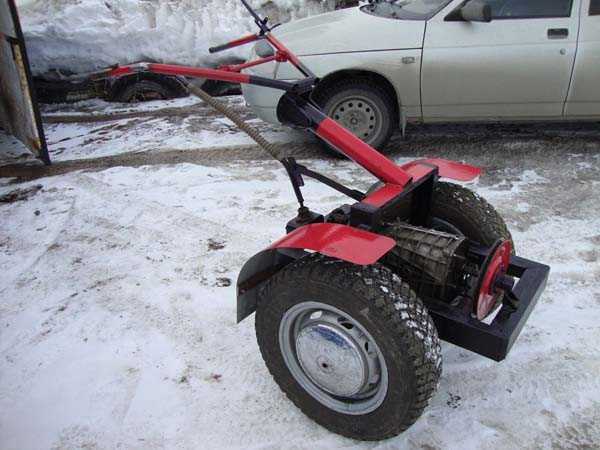

Мотоблок самодельный: пошаговая сборка с фото и описанием.

Умелец из Омска собрал своими руками мотоблок и сделал для него навесное оборудование для обработки огорода. Процесс изготовления самоделки показан на фото.

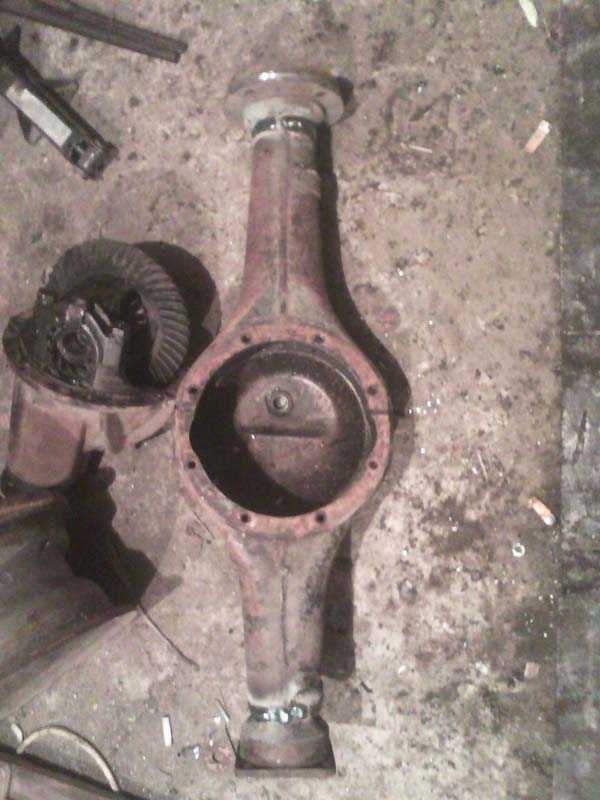

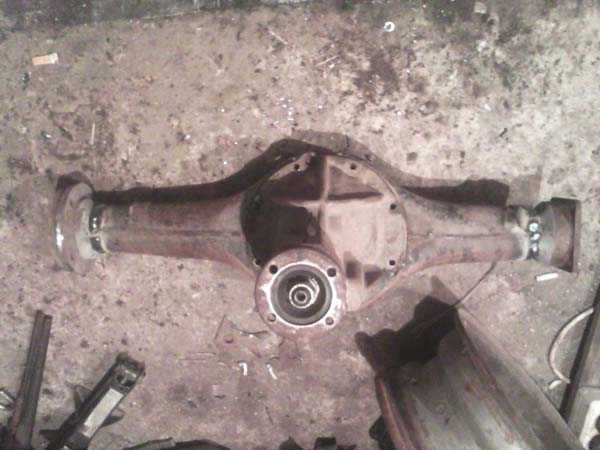

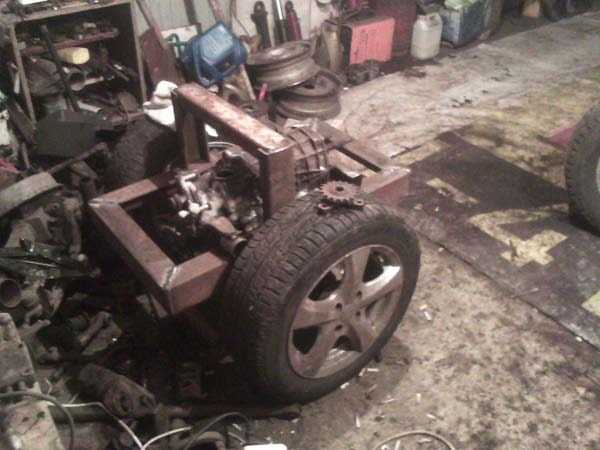

Задний мост от ВАЗ классика, был укорочен под колею.

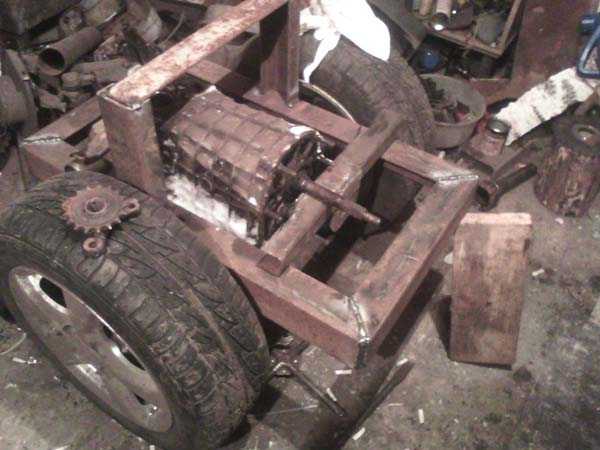

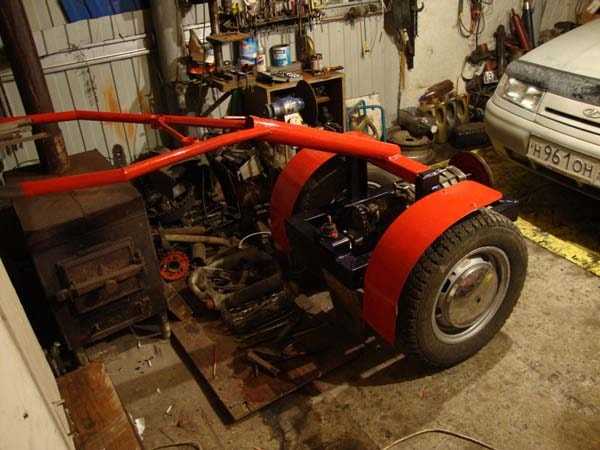

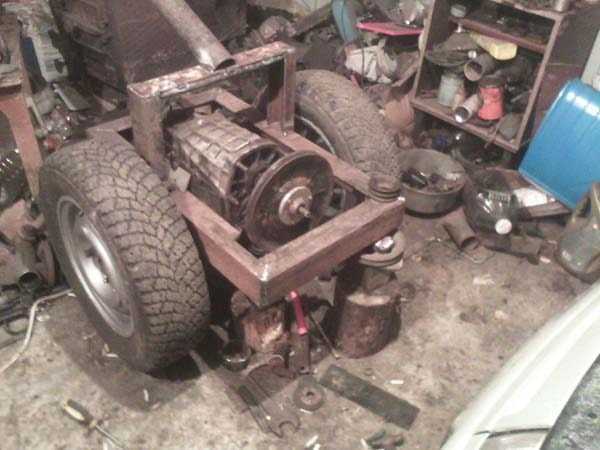

Из швеллера и уголка сварена рама.

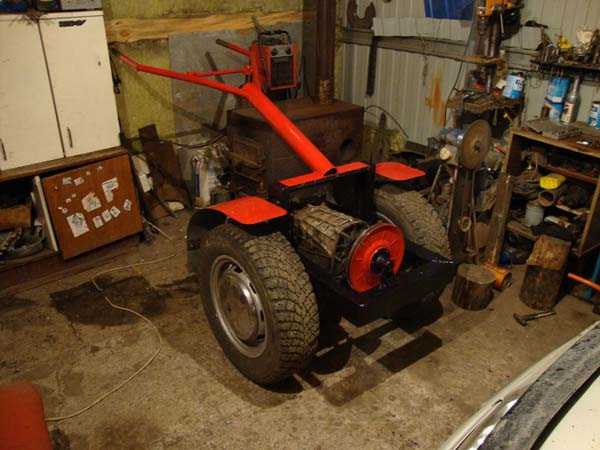

Установлена КПП также от ВАЗа.

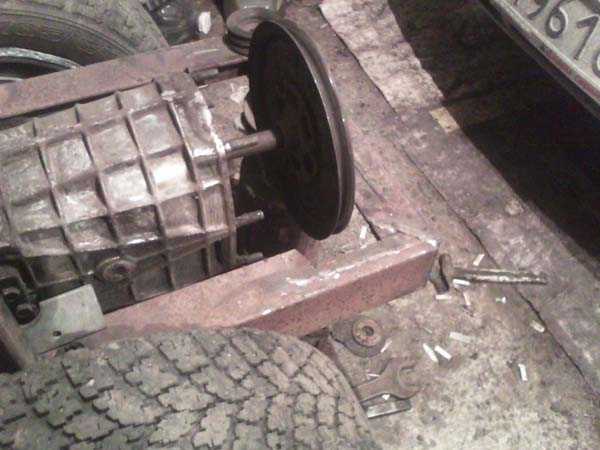

На вал КПП установлен шкив для ременной передачи (от двигателя на КПП будет стоять ременное сцепление).

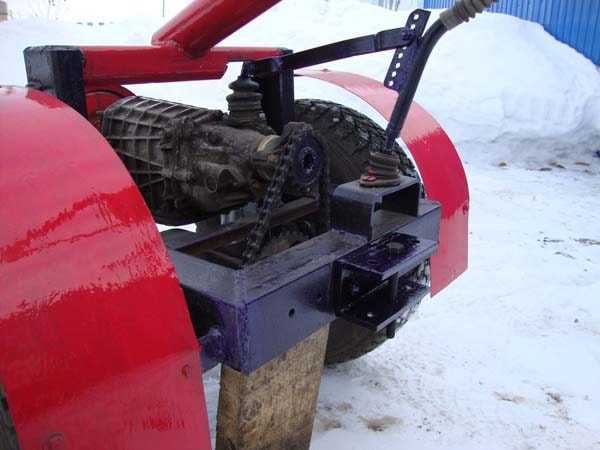

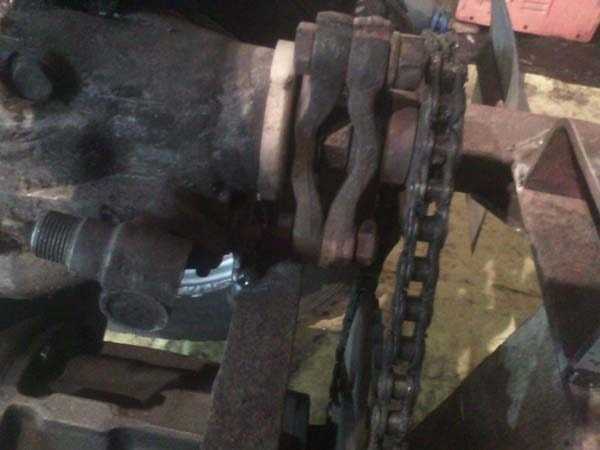

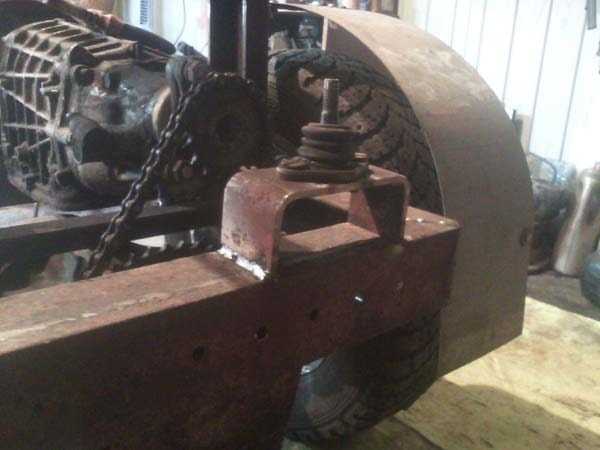

От КПП на мост идёт цепная передача.

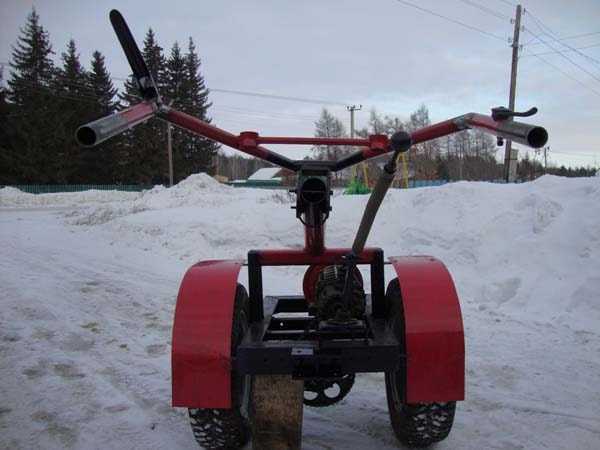

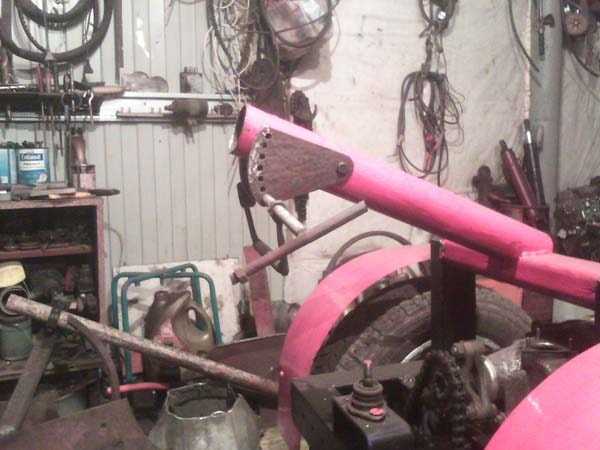

Регулируемый угол наклона ручки.

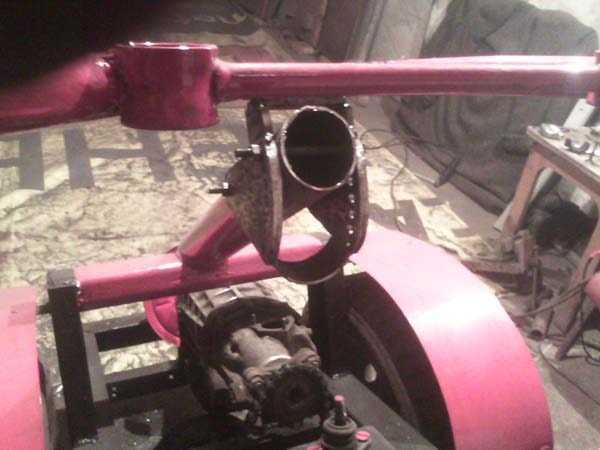

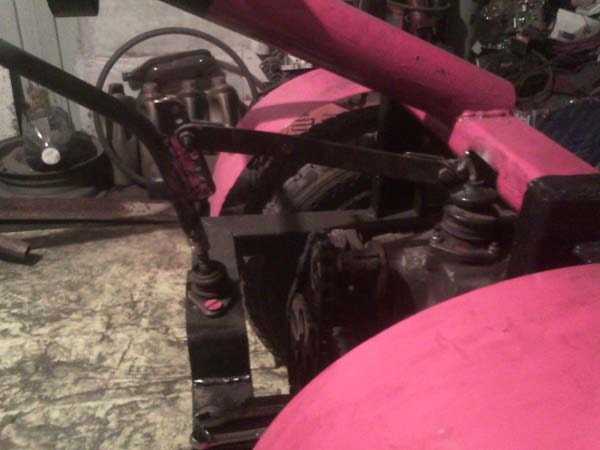

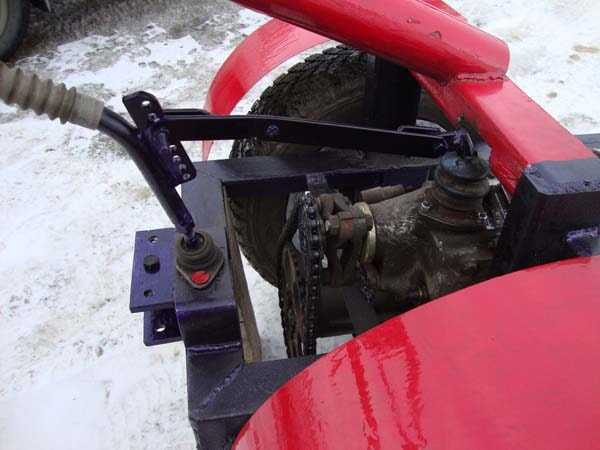

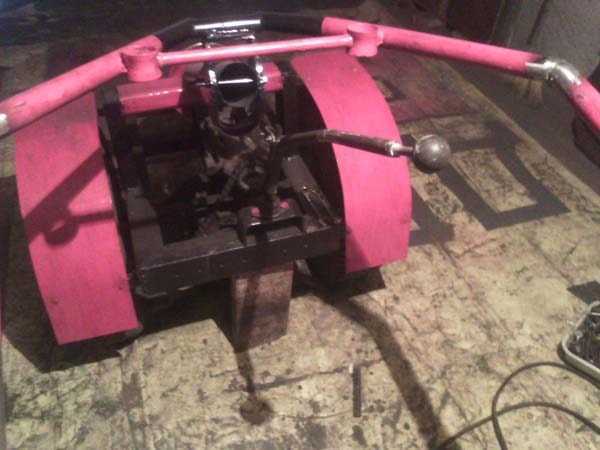

Механизм переключения передач КПП.

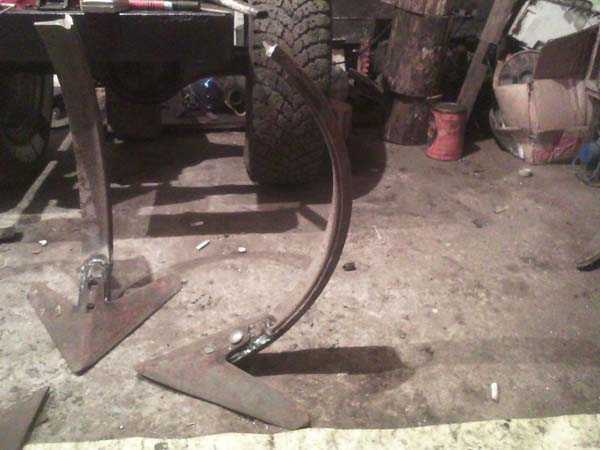

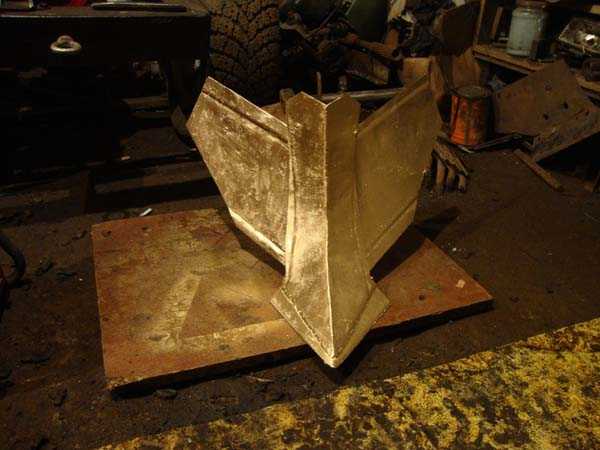

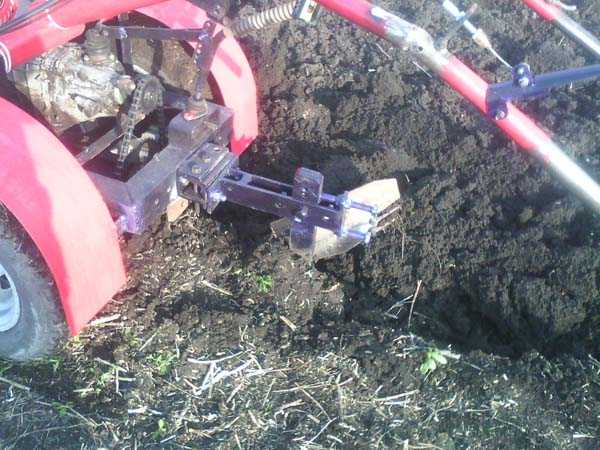

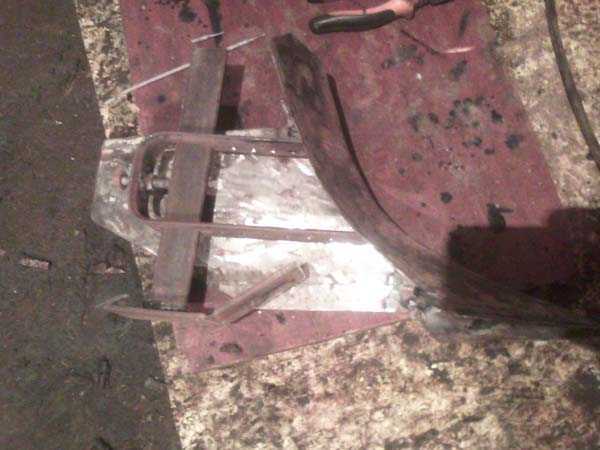

Также автор изготовил навесное для мотоблока.

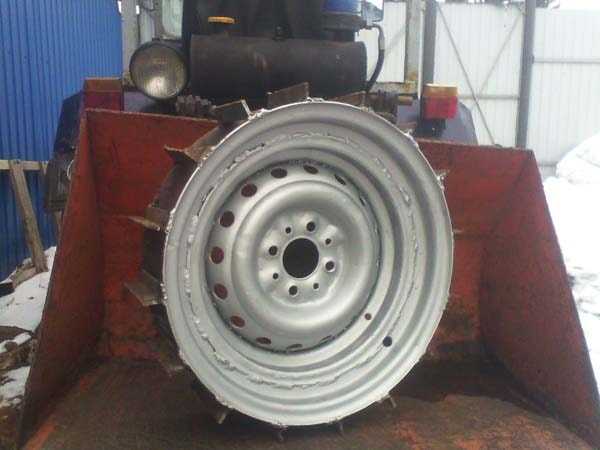

Из жигулёвских дисков сделал пару колёс с грунтозацепами.

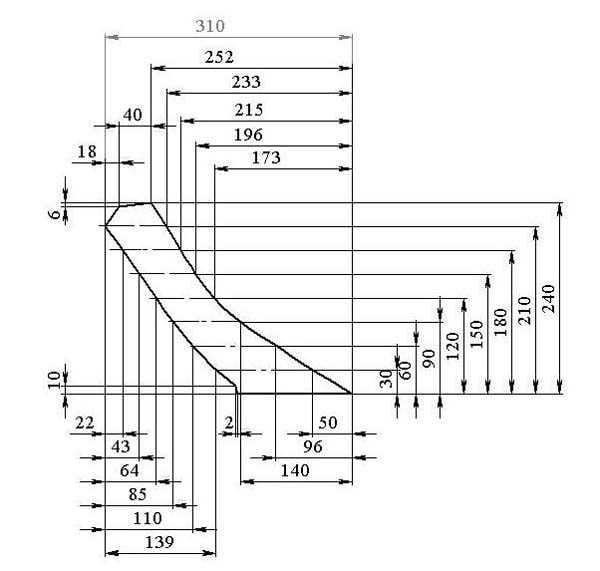

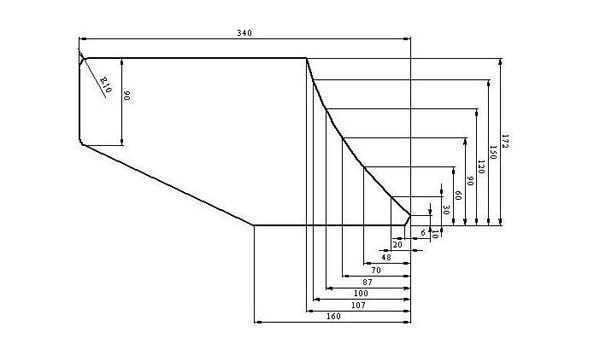

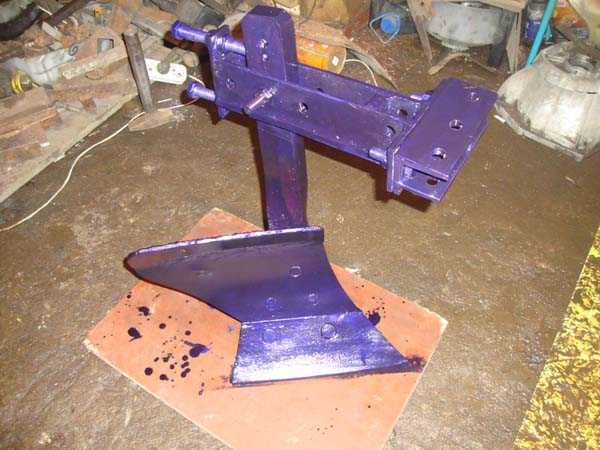

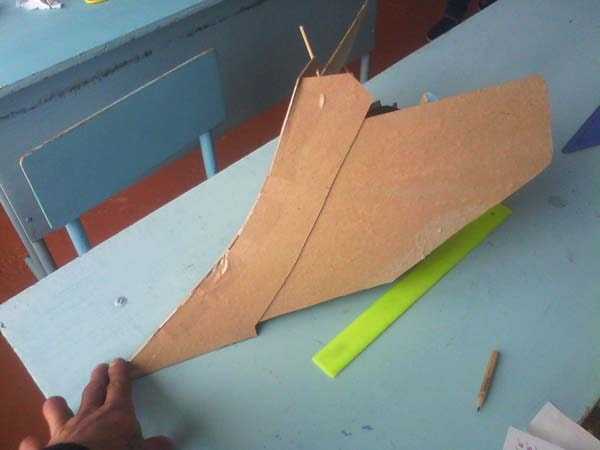

Чертежи плуга для мотоблока.

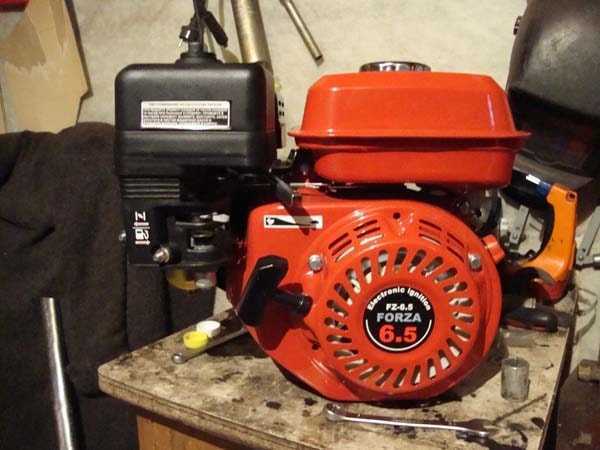

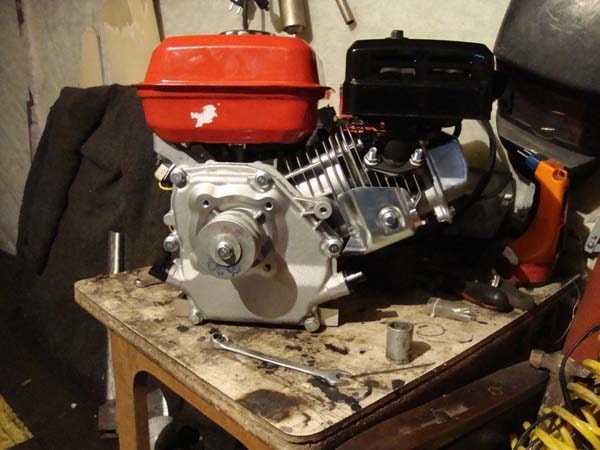

Умелец установил на свой самодельный мотоблок, четырёхтактный бензиновый двигатель воздушного охлаждения «FORZA» мощностью 6,5 л.с.

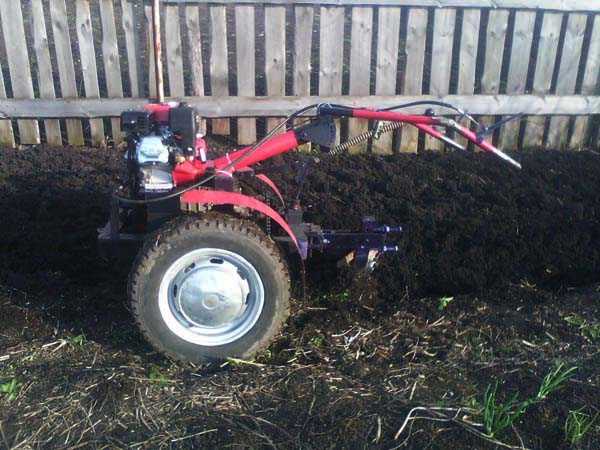

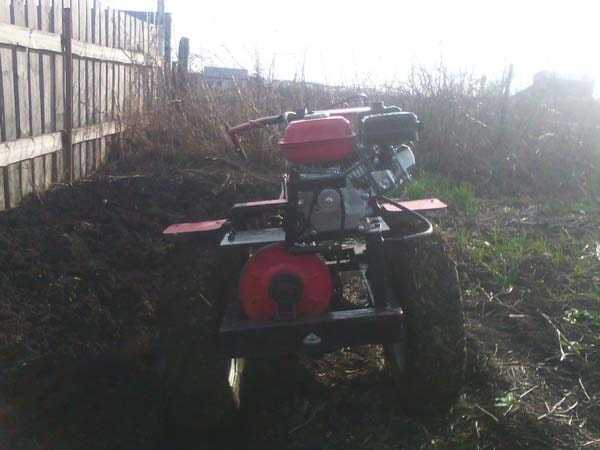

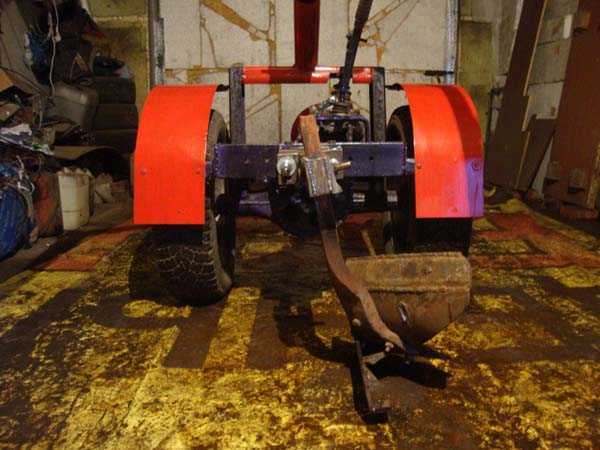

На фото: мотоблок в работе.

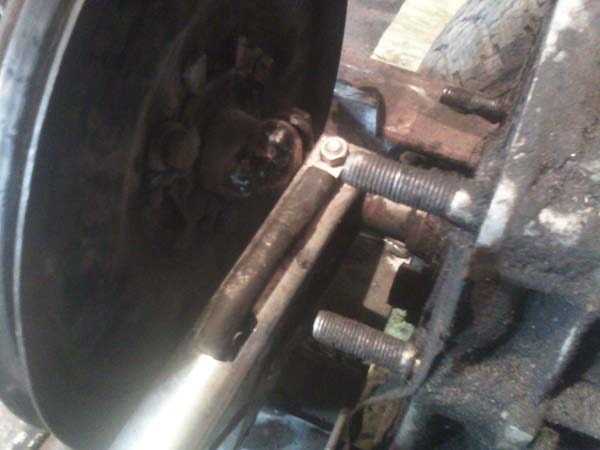

Сделано ременное сцепление.

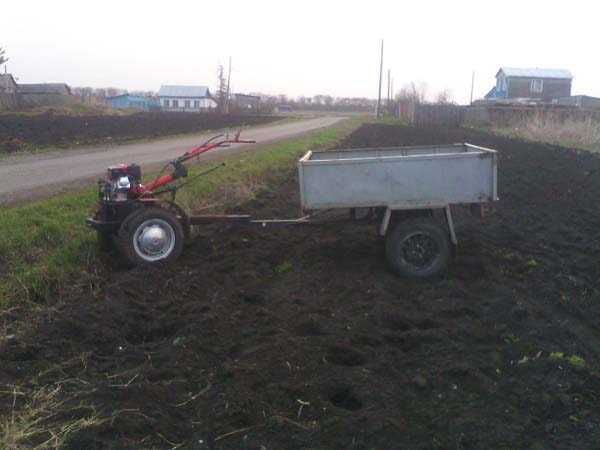

Адаптер для прицепа.

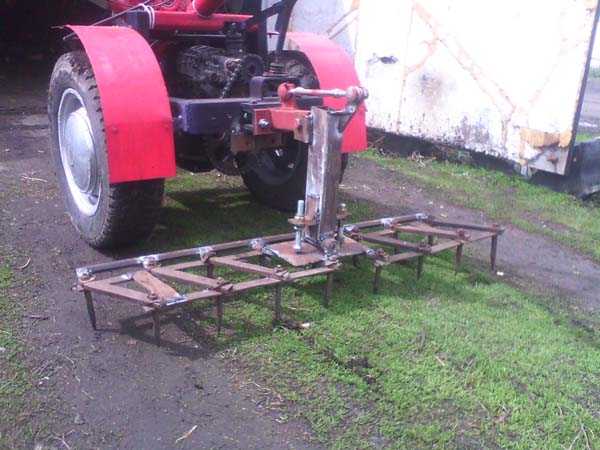

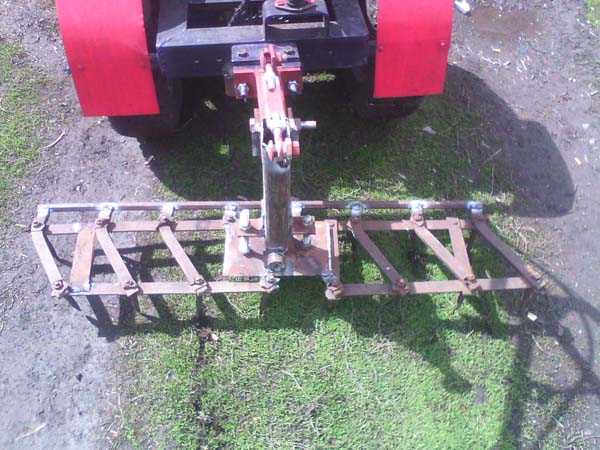

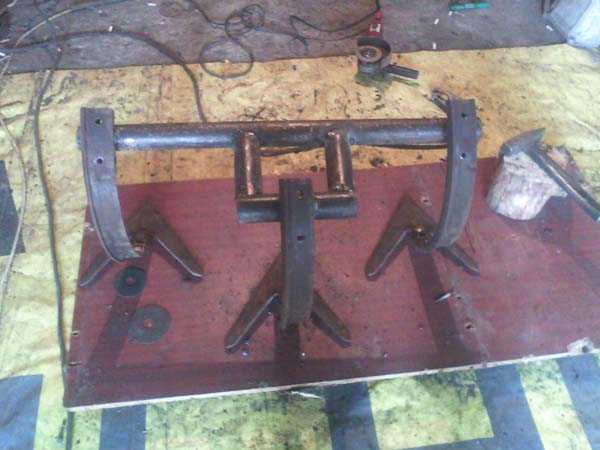

Также сделана самодельная борона для мотоблока.

Загрузка...

sam-stroitel.com

Какие самоделки можно сделать из мотоблока

Мотоблок представляет собой практически незаменимую вещь для любого фермера. Благодаря его использованию удаётся значительно облегчить труд, связанный с сельским хозяйством. В настоящее время к мотоблоку имеется огромное количество самых разнообразных дополнений, превращающих данное устройство в агрегат, предназначенный для вспахивания земли или уборки выращенной продукции. При наличии же небольшой суммы денег, желания творить и начальных навыков работы с машинами, можно преобразовать своими руками его в:
  • минитрактор;
  • снегоход;
  • вездеход;
  • болотоход;
  • мотособаку;
  • каракат;
  • квадроцикл.

[contents]

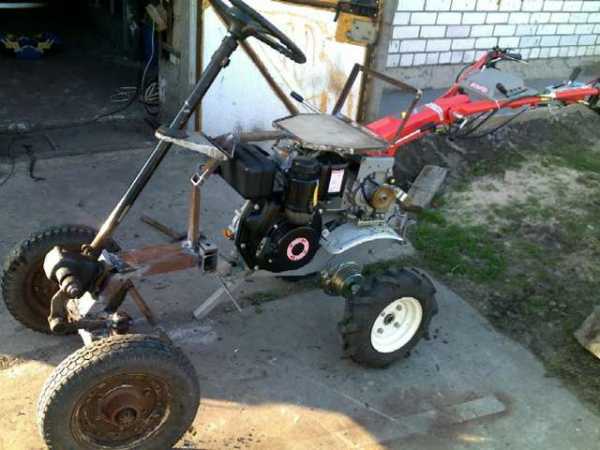

Как сделать минитрактор из мотоблока?

В настоящее время самоделки из мотоблока очень распространены. Одним из наиболее популярных вариантов преобразования является минитрактор. Он отличается от мотоблока повышенным уровнем комфортабельности в процессе эксплуатации.

Создавая самодельный трактор на базе мотоблока, приходится решать несколько проблем. Основной из них является смещение центра тяжести. Оно происходит при посадке водителя в кресло созданного минитрактора. Для решения данной проблемы необходимо, прежде всего, установить вторую ведомую ось. При этом она должна быть достаточно широкой (примерно 100 — 120 см).

Также нужно увеличить и переднюю ось, которая была установлена на мотоблоке изначально. В настоящее время для подобных целей на рынке в продаже имеются специальные удлинители (втулки). Монтируют их на ведущий вал.

Кроме этого может понадобиться  установка дифференциала, так как на некоторых моделях мотоблоков он попросту отсутствует. Благодаря ему удастся повысить устойчивость и манёвренность самодельного трактора. Так же трактор можно дополнить прицепом для мотоблока сделанный своими руками.

Производство таких устройств  из мотоблоков получило столь массовое распространение, что сегодня продаются целые комплекты для более комфортного их изготовления.

Как сделать своими руками снегоход?

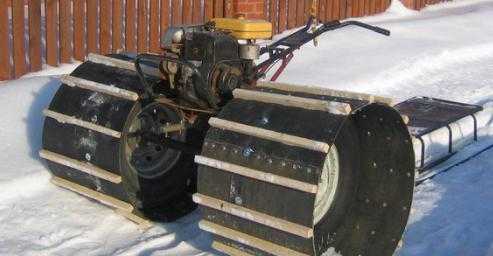

При помощи мотоблока можно изготовить прекрасное средство передвижения по зимним дорогам. Самодельный снегоход из данного агрегата получается достаточно просто. Основной задачей здесь станет формирование 4-ёхколёсного шасси, оказывающего на подлежащую поверхность минимальное давление. Для этого придётся изготовить грунтозацепы. При этом лучше делать их такими, чтобы они подходили к стандартным колёсам.

Проще всего снегоход из мотоблока сделать обладателям тяжёлых агрегатов. Им вообще практически не придётся изменять структуру своей техники. Всё что им нужно будет, так это спустить стандартные колёса мотоблока и установить грунтозацепы. Затем нужно вновь воспользоваться насосом и снегоход готов к эксплуатации.

Абсолютно также изготавливается и болотоход из мотоблока. Фактически, установив на данный агрегат грунтозацепы, его владелец получает многофункциональное средство, способное передвигаться и по снегу, и по болотистой местности, и по небольшим ухабам.

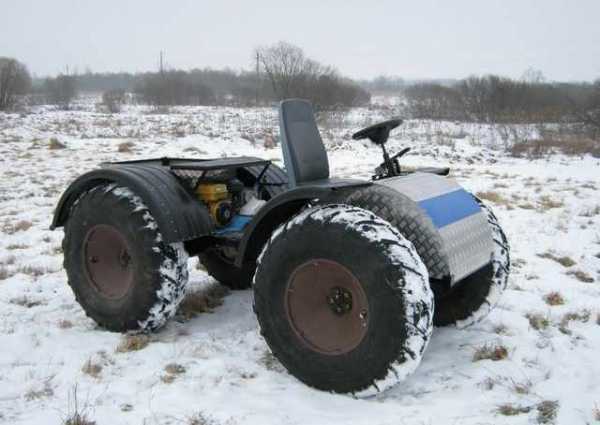

Вездеход из мотоблока — проще простого!

Модернизировать агрегат, предназначенный изначально для вспахивания земли в нечто, способное преодолеть практически любые препятствия, не так уж и сложно. Для этого понадобится:

  1. Установить на мотоблок вторую ведомую ось (лучше сделать её достаточно широкой).
  2. Оснастить агрегат большими по размеру дисками.
  3. Установить на них специальные шины для внедорожника.

При этом, если изначально планируется сделать подобное устройство из мотоблока, то лучше брать агрегат, в котором охлаждение двигателя осуществляется не при помощи воздуха, а с использованием воды. В данном случае вездеход будет отличаться повышенной износостойкостью и сможет функционировать практически в любых условиях.

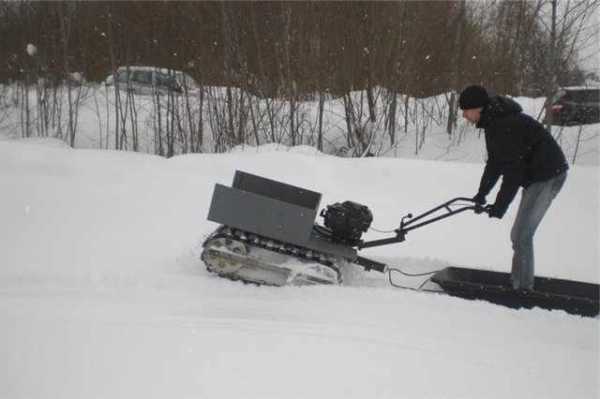

Самодельная мотособака в помощь охотникам и рыбакам

Зимняя охота и рыбалка представляют особый интерес для любителей отдыха на природе. При этом добираться по глубокому снегу до реки или блуждать по сугробам в лесу не особенно приятно. Отличным помощником в данном деле станет мотособака. Её можно приобрести целиком или же купить только шасси на гусеничном ходу и изготовить необходимый агрегат из мотоблока.

В случае выбора самодельного варианта придётся сварить раму, на которую будет монтироваться двигатель, ведомая и ходовая звёздочки, а также руль и два промежуточных вала, оснащённых резиновыми катками.

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.

Квадроцикл своими руками!

На вопрос о том, что можно сделать из мотоблока ещё, есть один ответ, который понравится практически каждому — квадроцикл. Сегодня это средство передвижения очень быстро набирает популярность. При этом изготовить его из мотоблока не так уж и сложно. Придётся провести процедуру по монтажу второй оси. В дальнейшем можно устанавливать новые колёса, предназначенные для езды по пересечённой местности. Диски самостоятельно делать не придётся. Достаточно просто взять подходящие автомобильные диски.

Стоит отметить, что самодельный квадроцикл будет отличаться от оригинального двумя основными качествами — относительно невысокой скоростью и стандартной для мотоблока посадкой. Что касается манёвренности, то здесь он ничем не уступит фирменным образцам.

banivl.ru

самодельные трактора на базе различных мотоблоков, видео примеры

Владельцам фермерских хозяйств или домика в деревне не обойтись без землеобрабатывающей техники. Однако купить минитрактор может позволить себе не каждый. В качестве альтернативы народные умельцы изготавливают трактора своими руками. При наличии достаточной доли умения и небольшой мастерской можно создать отличную самодельную технику для работ на земельных участках.

Конструкция самодельного трактора

Минитрактор представляет собой обычный трактор, сделать который можно на основе мотоблока. Делятся такие агрегаты на три вида:

  • выпущенные на заводе;
  • переделанные с помощью заводских инструментов;
  • полностью самодельные.

Собрать минитрактор можно из различных деталей и узлов от старых отечественных машин. Главными деталями самодельной техники являются:

  1. Двигатель.
  2. Система управления.
  3. Ходовая часть.
  4. Система отбора мощности.
  5. Прицепное устройство.
  6. Трансмиссия.

Все они устанавливаются на прямоугольную раму, выполненную из швеллера.

Самоделку можно оснастить сменными навесными орудиями. Благодаря этому в домашнем хозяйстве самоделка станет универсальным помощником. Таким трактором можно будет окучивать, пахать, культивировать, бороновать и выполнять многие другие операции по обработке почвы и уходу за садом или огородом.

Чтобы можно было перевозить различные грузы, к агрегату прицепляется одноосная тележка. В этом случае трактор необходимо немного модифицировать, расположив водителя спереди тележки на подрессоренном сиденье.

Рама для самодельного минитрактора

Раму своими руками можно сварить из подходящих профилей:
  • для поперечных лонжеронов можно использовать швеллеры № 8;
  • для продольных – швеллеры № 6.

Снизу рамы к горизонтальным лонжеронам с помощью болтов крепятся корпуса подшипников полуосей. На каждую полуось нужно поставить по два подшипника. Корпуса к ним можно подобрать стандартные. При правильной установке этих элементов оправка в подшипниках будет легко и свободно вращаться.

На следующем этапе к задней части рамы привариваются уголки, к которым привинчивается кожух трансмиссии. Рекомендуемый размер уголков 25х25 мм, трансмиссию можно сделать из стального листа в 5 мм толщиной. Этот элемент будет служить основанием для механизма управления, дифференциала и промежуточного вала. Передняя сторона кожуха должна быть оборудована кронштейном для крепления топливного бала, а задняя – съемной крышкой. Под двигатель с вентилятором изнутри передней части рамы привариваются уголки.

Полуоси или оси своими руками делаются из качественной стали. Их размеры должны соответствовать размерам ступиц колес и имеющихся подшипников. С внутренней стороны на полуоси следует установить две полумуфты. Правую необходимо разместить так, чтобы она могла свободно размещаться на квадрате и с помощью рычага вводилась в зацепление с левой полумуфтой. За счет этого будет обеспечиваться блокировка колес.

Чтобы самодельным трактором было удобно управлять, траверса должны проворачиваться на требуемый промежуточный угол.

Самодельные трактора на основе мотоблоков — видео

На сделанную и оборудованную своими руками раму нужно будет расположить мотоблок, который может быть любой модели.

Трактор на базе мотоблока «Нева»

Агрегаты «Нева» мощны и надежны, поэтому их довольно часто применяют для изготовления тракторов.

Выбирая мотоблок, следует обратить внимание на механизмы со сцепкой. В этом случае к трактору можно будет присоединять прицеп с кузовом, и перевозить на нем различные грузы.

Из старой машины на самоделку можно установить руль, педали и автомобильное кресло. Это добавит удобство в управлении и комфорт в эксплуатации.

Изготовить своими руками адаптер самосвала можно с помощью болгарки, электросварки и необходимого материала. С помощью специальной системы крепления рамы прицеп будет поворачиваться и наклоняться. Так как в мотоблоке органы управления дублируются, его можно использовать как отдельный агрегат.

Мотоблок «Кентавр» — мощный агрегат для минитрактора

Высокая производительность самодельных устройств обеспечивается благодаря мощным моторам профессиональных или полупрофессиональных агрегатов.

Оптимальной моделью станет мотоблок «Кентавр», мощность которого составляет 9 лошадиных сил. С его помощью своими руками можно сделать надежный и прочный вариант трактора с большой производительностью и ресурсом использования.

Для изготовления рамы и кузова трактора можно использовать металлические уголки или профессиональные трубы. Устройство кузова и его соединение с моторным блоком должно быть тщательно продумано.

Для мощного двигателя кузов можно выполнить из небольшого прицепа от мототранспорта или машины. При этом о том, как он будет прикреплен к мотоблоку, продумать надо заранее.

Мотоблок «Зубр» — основа для самодельного трактора

Имея в наличии агрегат «Зубр» с дизельным двигателем высокой мощности, необходимые инструменты и детали, можно сделать своими руками трактор для земельных работ и хозяйственных нужд.

Необходимые для сборки инструменты:

  • аппарат для сварки;
  • гаечные ключи;
  • дрель;
  • молоток.

Собирать агрегат на основе мотоблока «Зубр» необходимо при наличии следующих деталей:

  1. Рамы.
  2. Собранной навески с ручным подъемным механизмом.
  3. Задних крыльев.
  4. Передней балки, состоящей из ступицы и тормозных дисков.
  5. Рулевой колонки с тягами.
  6. Оборудованной педалями подножкой.
  7. Тормозной системой.
  8. Колес от других мотоблоков или машины марки «Жигули». Устанавливаться такие колеса будут впереди агрегата.

По своим техническим характеристикам самодельный трактор на базе агрегата «Зубр» оптимально подойдет для обработки почвы на площади до 4 га. Для маленьких участков мощную технику использовать экономически нецелесообразно.

Достаточно много умельцев собирают агрегаты без предварительно сделанных чертежей и эскизов. Раскраивая, сваривая и собирая элементы без подготовки, во время работ часто приходится переделывать какие-либо части конструкции. Поэтому, подготовив все необходимые детали и инструменты, не следует забывать продумать саму конструкцию и набросать ее чертеж. В этом случае сделанный своими руками минитрактор не будет требовать никаких доработок, а его эксплуатация доставит владельцу массу удовольствий.

nashgazon.com

Самодельные мотоблоки и трактора своими руками для дачи


Самодельные приспособления для мотоблоков своими руками: видео, чертежи, фото

Мотоблок – помощник в обработке почвы, в перевозке грузов, в сборе урожая. Для этих манипуляций его надо оборудовать дополнительными навесными приспособлениями. Но в магазине они стоят дорого, полный комплект по цене получается дороже самого мотоблока. Многие умельцы конструируют и делают самоделки для мотоблока своими руками. В этом помогают статьи, фото, инструкции из Интернета.

Обладая простейшими навыками в работе с болгаркой, сварочным аппаратом, дрелью, можно из подручного материала и вышедших из употребления деталей собрать полезные самоделки. Самодельные конструкции, часто, сделаны из более прочного металла, чем покупные, и служат дольше.

Самодельные приспособления для мотоблока

К необходимым в хозяйстве навескам можно отнести:

  • землеобрабатывающие – плуги, фрезы, рыхлители;
  • для ухода за культурами – окучиватели;
  • грабли;
  • снегоуборочные лопаты;
  • сеялки, посадочные приспособления.
Грабли для мотоблока
https://www.youtube.com/watch?v=6tKBjX9Qxzc

Самодельные грабли к мотоблоку используют при заготовке сена для домашнего скота в небольшом хозяйстве. Их изготавливают своими руками из узких металлических труб и прутьев. Чтобы получилась прочная конструкция, детали собираются на сварку.

Грабли-самоделки делают складными для удобства транспортировки.

Самостоятельно конструируя грабли, можно сделать ширину захвата по своему усмотрению. Высота подбора валков регулируется. Прутья грабель делают под сбор сена или скошенной травы на участке. Во втором случае и ширина конструкции, и величина зубьев может быть уменьшена.

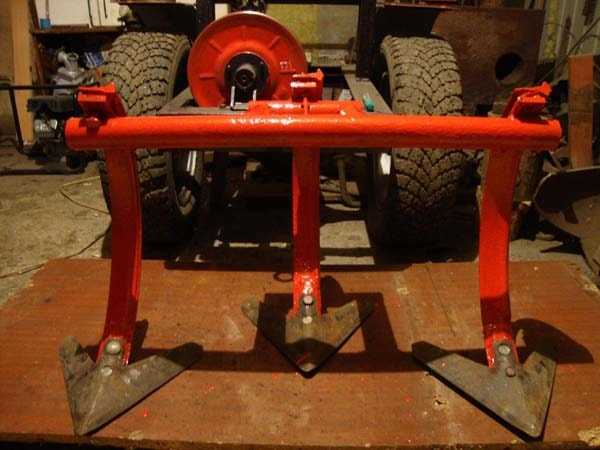

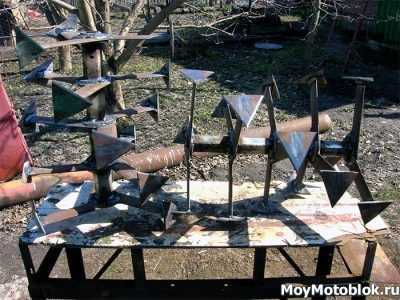

Самодельные фрезы «гусиные лапки» для мотоблока

Фрезы «гусиные лапки» помогают глубоко взрыхлить почву, размельчить крупные комья земли.

Это приспособление представляет собой цельную сварную конструкцию, поэтому она крепче и прочнее обычных культиваторов для мотоблока. Фреза качественно обрабатывает твердую почву под посев картофеля. Ею можно вспахать землю под снег.

Качество вспашки зависит от степени заточки фрез-самоделок. Земля становится пышной, поднимается на 5-10 см, если края плоскорезов острые. Они размельчают крупные и мелкие корешки, уничтожают вредных жуков и проволочника, насыщают почву кислородом.

Самодельные «гусиные лапки» для стандартного входного крепления надо сделать диаметром 52 см, захватом – 1,25 м, количество лучей – 30 штук. Каждый луч крепится к катушке на болтах.

Плуг самодельный
https://www.youtube.com/watch?v=p1jvUiKtNz0

Плуг-самоделку для вспашки несложно сделать даже человеку с минимальными навыками в работе с металлом. Фрезами пользуются для рыхления уже используемой земли. Плугом обрабатывают целину и слежавшуюся твердую почву. Он имеет больший запас прочности. Плуг стоит дорого, купить его может не каждый дачник, но можно попробовать сделать его своими руками.

Понадобится пластина толщиной 4-5 мм и труба со стенкой такой же толщины. Крепится конструкция на раму. Главным элементом приспособления является заточенная пластина, ее надо вырезать болгаркой в форме отвала. Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. К мотоблоку она присоединяется через сцепку.

В отдельной статье можно найти чертеж плуга для мотоблока.

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

Отвал-лопата
https://www.youtube.com/watch?v=8TyNCo7kiuo

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Самоделки для мотоблока своими руками можно изготавливать из отслуживших материалов.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

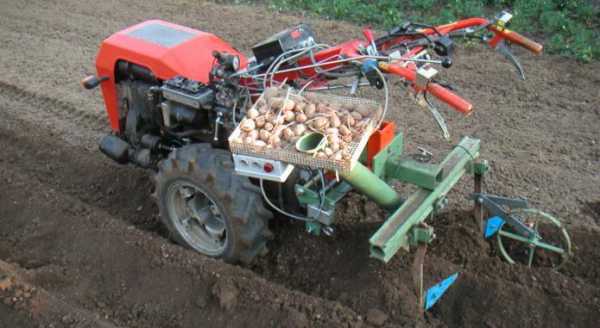

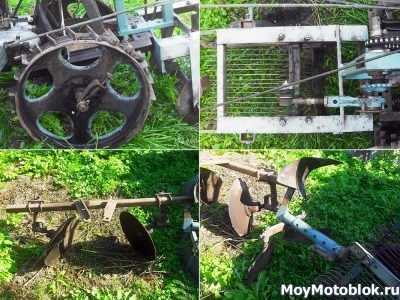

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Вам может быть интересна борона для мотоблока своими руками.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

Дисковый окучник
https://www.youtube.com/watch?v=bYcGhv3cgA0

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Подробнее написано в статье про самодельные окучники для мотоблока.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.

moymotoblok.ru

Мини-тракторы - самоделки из мотоблока. Самоходы из мотоблока своими руками

Польза от мотоблока для огородников и дачников неоценима. Но все-таки ее нельзя сравнивать с механизацией работ полноценным трактором. Тот, кто имел опыт работы с мотоблоком, наверняка задумывался о том, как бы усовершенствовать свой одноосный привод.

Некоторые умельцы решаются даже переделывать его в миниатюрный четырехколесный трактор. В настоящее время самоделки из мотоблока можно встретить повсеместно. Несмотря на то что к ним производителями выпускается достаточно много навесного оборудования, наши мастера переделывают их на свое усмотрение.

Мотоблок – доступная механизация для полевых работ

Решить проблему обработки огорода можно, применяя мотоблок и используя навесное оборудование к нему. С помощью таких приспособлений можно на достаточно высоком уровне обеспечить вспашку и культивирование почвы, подготовку ее к посадке основных культур, а также проводить уборку урожая. Это дает экономию во времени и затратах труда, так как ручное вскапывание и прополка даже на шести сотках огорода – это нелегкая работа.

При работе в условиях ограниченного пространства и обилия различных культурных насаждений на участке оператору желательно иметь хорошие навыки управления двухколесным агрегатом. Навески-самоделки для мотоблока своими руками изготавливаются с учетом опыта их использования для конкретных условий хозяйствования. Такие конструкции хоть имеют непрезентабельный вид, но обеспечивают выполнение основных задач.

Конструктивные особенности мотоблока

Состоит такой агрегат из привода, трансмиссии, ходовой части и колес. Управление мотоблоком осуществляется с помощью рычагов и тяг, смонтированных на руле. Для легких и средних агрегатов приводом обычно служит бензиновый двигатель внутреннего сгорания. Более тяжелые мотоблоки комплектуются дизельными приводами.

Системы смазки, зажигания, газораспределения, охлаждения, подачи топлива и механизм запуска имеются в обязательном порядке. Они имеют свои особенности в зависимости от типа двигателя, применяемого в качестве привода мотоблока.

Коробка передач, сцепление и редуктор (в отдельных моделях еще и дифференциал) обеспечивают преобразование крутящего момента вала двигателя во вращение пары колес. Они могут быть на пневматическом ходу или утяжеленные металлические с дополнительными грунтозацепами для работы под нагрузкой.

Минитрактора-самоделки из мотоблока имеют место для сидения и дополнительную пару колес. Они могут быть управляемыми или ведомыми. В зависимости от конструкции мотоблок превращается в четырехколесный агрегат с приводом на задней или передней оси.

Самодельный мотоблок

Несмотря на то что в продаже имеется достаточный выбор (по цене и мощности) средств малой механизации, в быту иногда встречаются оригинальные самоделки. Своими руками мотоблок собрать «с нуля» под силу не каждому. Однако человек, знакомый с техникой, имеющий в распоряжении необходимое оборудование и комплектующие, может его сам изготовить. В отдельных случаях такие конструкции могут составить даже конкуренцию заводским образцам.

Материалом для изготовления самоделок обычно служат детали отработавших свое мотоциклов и всевозможный металлолом. Двигатель может быть использован даже от мотопилы «Дружба». Есть мастера, отдающие предпочтение приводам от мотороллера. Такие двигатели имеют хорошее принудительное охлаждение и могут использоваться длительное время при нагрузках даже на минимальной скорости.

Преимущества минитрактора

Для полевых работ мотоблок приспособлен, однако управлять им сможет не каждый. К примеру, пожилому человеку, не обладающему богатырским здоровьем, придется затрачивать немало сил при маневрировании. Другой момент – постоянная нагрузка на ноги. Чтобы мотоблок обрабатывал почву, его нужно водить «за рога».

Тот, кто хоть раз работал с мотоблоком на пахоте, культивации или иной обработке почвы, понимает, сколько сил отбирает управление им. Удержать при рывке, направить в колею, развернуть, отвести назад… При этом не запутаться в рычагах управления и не заехать туда, куда не надо – часто это работа в поте лица. Многие владельцы мотоблоков, попробовав такую механизацию, продают свои агрегаты, так и не приспособившись к управлению ими.

Совсем другое дело – управление минитрактором. Зачем ходить по полю за агрегатом, расходуя энергию, если можно управлять им, сидя верхом. Привод тот же, скорость та же, но все это сидя и без нагрузки. Самоделки из мотоблока обеспечивают достаточный уровень комфорта. Рычаги управления под руками, есть тормоз.

Дополнительная пара колес, разведенных на достаточное (1–1,2 м) расстояние, дает надежную опору. Еще одно преимущество – возможность перевозить грузы в прицепной тележке или смонтированном на задней ведомой оси кузове.

Мини-тракторы. Самоделки из мотоблока

Изготовление минитрактора «на глазок» или даже по готовым чертежам, как правило, предполагает необходимость доработок после первых испытаний. Не все можно исправить только лишь болгаркой и сваркой.

Часто возникает необходимость дополнительных токарных или фрезерных работ. Нередко конструкция, на бумаге выглядящая идеально, после изготовления получается непригодной для эксплуатации.

Для желающих создавать минитрактора-самоделки из мотоблока, но не имеющих опыта конструирования, есть доступный вариант – приобрести готовый комплект для переоборудования. Стоит он недешево, но зато все его составляющие изготовлены в условиях заводского производства. Они прошли испытания и точно подогнаны друг к другу и силовой установке.

В такой комплект обычно входит: рама, имеющая крепления для двигателя; надежное сидение; подножки с манипуляторами управления; передняя балка с тягами рулевого механизма, ступицами колес и тормозными дисками; защитные крылья для колес; навесное приспособление с ручным подъемником.

Владелец, приобретя такой комплект, может самостоятельно разобрать на составляющие свой мотоблок и согласно схеме смонтировать все детали на новую раму.

Навесное оборудование

Покупать мотоблок без навески или только лишь с одним плугом для пахоты и переворачивания пласта грунта в большинстве случаев нецелесообразно. Комплект дополнительного оборудования позволяет существенно расширить возможности агрегата.

Его в таком случае можно использовать для посадки и уборки корнеплодов, для обработки междурядий и окучивания грядок, для скашивания сена, его ворошения и подбора. Прицепная тележка с местом для сидения позволяет перевозить грузы.

В зимний период мотоблок можно оборудовать передним скребком и расчищать с его помощью снег с дороги. Все оборудование можно приобрести, а не использовать разные самоделки. Для мотоблока «Нева», к примеру, производителем выпускается достаточно навесного оборудования.

Однако часто владельцы все же переделывают его под себя. Для одних заводская навеска недостаточно мощная и не выдерживает нагрузок, для других не хватает регулировок, чтобы настроить ее для работы в определенных условиях, а третьи просто привыкли сами изготавливать инструмент.

Самоделки для мотоблока своими руками

Комплектное оборудование не всегда подходит для условий хозяйствования. Чтобы постоянно не обрезать отдельные детали, не подваривать ребра жесткости для усиления конструкции или дополнительные кронштейны для креплений, можно все сделать самому.

Даже плуг и дисковый окучник мастера изготавливают в домашних условиях. Для этого одним желанием, чертежом и материалом не обойтись. Потребуется дополнительное оборудование: газовый резак, сварочный автомат, болгарка и практические навыки работы с ними.

Самоделки для мотоблока своими руками можно изготовить, используя запчасти от старых автомобилей. Прицеп можно изготовить, используя задний мост от «легковушки». Если выбросить редуктор и соединить полуоси трубой, получится надежная задняя балка. Сварить каркас и обшить его жестью или доской не проблема. Рессоры можно взять от «Москвича» – получится надежная конструкция с приличной грузоподъемностью.

Самодельный скребок можно изготовить из листового металла 1–2 мм толщиной. Если подварить к выгнутому по профилю листу ребра жесткости, им можно не только убирать снег, но и использовать как ковш бульдозера для разравнивания грунта или перегноя.

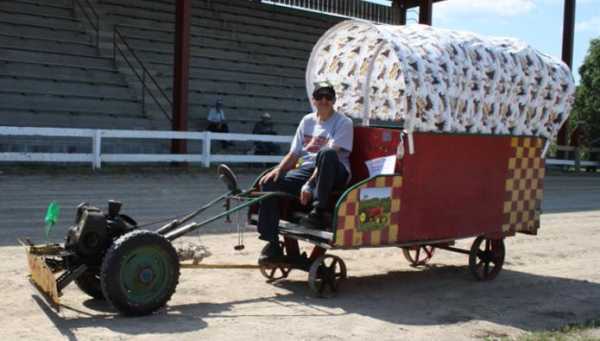

Оригинальные самоделки

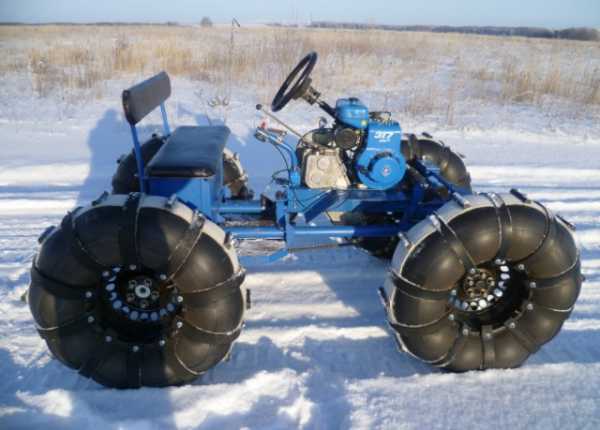

На базе мотоблока можно изготовить вездеход для поездок на рыбалку или охоту по труднопроходимой местности или в условиях бездорожья. Для этого стандартные оси заменяют удлиненными и так увеличивают колесную базу агрегата.

Очень часто вездеходы на базе мотоблока оборудуются камерами большого диаметра от грузовых автомобилей или тракторов. Их используют без покрышек, а монтируют к ступицам при помощью ремней. Давление в покрышках выбирается низкое для увеличения проходимости.

По такому же принципу мастера изготавливают снегоходы-самоделки из мотоблока, предназначеные для передвижения зимой. Камеры низкого давления позволяют ездить даже по глубокому рыхлому снегу. Простая конструкция снегохода предполагает использование одноосного мотоблока с увеличенным расстоянием между колесами и широкой лыжи сзади с сидением для водителя.

fb.ru

Самодельный мотоблок (49 фото изготовления)

Мотоблок самодельный: пошаговая сборка с фото и описанием.

Умелец из Омска собрал своими руками мотоблок и сделал для него навесное оборудование для обработки огорода. Процесс изготовления самоделки показан на фото.

Задний мост от ВАЗ классика, был укорочен под колею.

Из швеллера и уголка сварена рама.

Установлена КПП также от ВАЗа.

На вал КПП установлен шкив для ременной передачи (от двигателя на КПП будет стоять ременное сцепление).

От КПП на мост идёт цепная передача.

Регулируемый угол наклона ручки.

Механизм переключения передач КПП.

Также автор изготовил навесное для мотоблока.

Из жигулёвских дисков сделал пару колёс с грунтозацепами.

Чертежи плуга для мотоблока.

Умелец установил на свой самодельный мотоблок, четырёхтактный бензиновый двигатель воздушного охлаждения «FORZA» мощностью 6,5 л.с.

На фото: мотоблок в работе.

Сделано ременное сцепление.

Адаптер для прицепа.

Также сделана самодельная борона для мотоблока.

(2 оценок, среднее: 5,00 из 5) Загрузка...

sam-stroitel.com

Какие самоделки можно сделать из мотоблока

Мотоблок представляет собой практически незаменимую вещь для любого фермера. Благодаря его использованию удаётся значительно облегчить труд, связанный с сельским хозяйством. В настоящее время к мотоблоку имеется огромное количество самых разнообразных дополнений, превращающих данное устройство в агрегат, предназначенный для вспахивания земли или уборки выращенной продукции. При наличии же небольшой суммы денег, желания творить и начальных навыков работы с машинами, можно преобразовать своими руками его в:
  • минитрактор;
  • снегоход;
  • вездеход;
  • болотоход;
  • мотособаку;
  • каракат;
  • квадроцикл.

[contents]

Как сделать минитрактор из мотоблока?

В настоящее время самоделки из мотоблока очень распространены. Одним из наиболее популярных вариантов преобразования является минитрактор. Он отличается от мотоблока повышенным уровнем комфортабельности в процессе эксплуатации.

Создавая самодельный трактор на базе мотоблока, приходится решать несколько проблем. Основной из них является смещение центра тяжести. Оно происходит при посадке водителя в кресло созданного минитрактора. Для решения данной проблемы необходимо, прежде всего, установить вторую ведомую ось. При этом она должна быть достаточно широкой (примерно 100 — 120 см).

Также нужно увеличить и переднюю ось, которая была установлена на мотоблоке изначально. В настоящее время для подобных целей на рынке в продаже имеются специальные удлинители (втулки). Монтируют их на ведущий вал.

Кроме этого может понадобиться  установка дифференциала, так как на некоторых моделях мотоблоков он попросту отсутствует. Благодаря ему удастся повысить устойчивость и манёвренность самодельного трактора. Так же трактор можно дополнить прицепом для мотоблока сделанный своими руками.

Производство таких устройств  из мотоблоков получило столь массовое распространение, что сегодня продаются целые комплекты для более комфортного их изготовления.

Как сделать своими руками снегоход?

При помощи мотоблока можно изготовить прекрасное средство передвижения по зимним дорогам. Самодельный снегоход из данного агрегата получается достаточно просто. Основной задачей здесь станет формирование 4-ёхколёсного шасси, оказывающего на подлежащую поверхность минимальное давление. Для этого придётся изготовить грунтозацепы. При этом лучше делать их такими, чтобы они подходили к стандартным колёсам.

Читайте также:  Манипулятор-вездеход: работает там, где другие не могут

Проще всего снегоход из мотоблока сделать обладателям тяжёлых агрегатов. Им вообще практически не придётся изменять структуру своей техники. Всё что им нужно будет, так это спустить стандартные колёса мотоблока и установить грунтозацепы. Затем нужно вновь воспользоваться насосом и снегоход готов к эксплуатации.

Абсолютно также изготавливается и болотоход из мотоблока. Фактически, установив на данный агрегат грунтозацепы, его владелец получает многофункциональное средство, способное передвигаться и по снегу, и по болотистой местности, и по небольшим ухабам.

Вездеход из мотоблока — проще простого!

Модернизировать агрегат, предназначенный изначально для вспахивания земли в нечто, способное преодолеть практически любые препятствия, не так уж и сложно. Для этого понадобится:

  1. Установить на мотоблок вторую ведомую ось (лучше сделать её достаточно широкой).
  2. Оснастить агрегат большими по размеру дисками.
  3. Установить на них специальные шины для внедорожника.

При этом, если изначально планируется сделать подобное устройство из мотоблока, то лучше брать агрегат, в котором охлаждение двигателя осуществляется не при помощи воздуха, а с использованием воды. В данном случае вездеход будет отличаться повышенной износостойкостью и сможет функционировать практически в любых условиях.

Самодельная мотособака в помощь охотникам и рыбакам

Зимняя охота и рыбалка представляют особый интерес для любителей отдыха на природе. При этом добираться по глубокому снегу до реки или блуждать по сугробам в лесу не особенно приятно. Отличным помощником в данном деле станет мотособака. Её можно приобрести целиком или же купить только шасси на гусеничном ходу и изготовить необходимый агрегат из мотоблока.

В случае выбора самодельного варианта придётся сварить раму, на которую будет монтироваться двигатель, ведомая и ходовая звёздочки, а также руль и два промежуточных вала, оснащённых резиновыми катками.

Читайте также:  Манипулятор-вездеход: работает там, где другие не могут

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.

Квадроцикл своими руками!

На вопрос о том, что можно сделать из мотоблока ещё, есть один ответ, который понравится практически каждому — квадроцикл. Сегодня это средство передвижения очень быстро набирает популярность. При этом изготовить его из мотоблока не так уж и сложно. Придётся провести процедуру по монтажу второй оси. В дальнейшем можно устанавливать новые колёса, предназначенные для езды по пересечённой местности. Диски самостоятельно делать не придётся. Достаточно просто взять подходящие автомобильные диски.

Стоит отметить, что самодельный квадроцикл будет отличаться от оригинального двумя основными качествами — относительно невысокой скоростью и стандартной для мотоблока посадкой. Что касается манёвренности, то здесь он ничем не уступит фирменным образцам.

banivl.ru

ydachadacha.ru

Мастер собрал трактор на базе мотоблока мтз

Представляем обзор самодельного мини-трактора, сделанного на базе мотоблока мтз. Основой послужил мтз 06, сердце его ранее заменено на мотор китайского производства «лифан», так как родной уже не соответствовал современным требованиям по экономичности, сложно заводился, особенно в зимний период. Новый мотор уже более года неустанно служит и пока не подводит. Хоть и китайский, но радует экономичностью по сравнению с предыдущим двигателем, который стоял на мтз 06.
Трактор получился довольно простой по конструкции, при его изготовлении в первую очередь упор делался на удобство работы на нем, функциональность и на простоту его производства. Благодаря простой задней навеске, на которую цепляется стандартное навесное и полунавесное оборудование от мотоблока мтз такое, как: плуг, окучники, бороны и прочее, обеспечивается функциональность трактора. Благодаря тому, что во всей конструкции мотоблок находится сзади мини-трактора, осталась возможность подсоединять агрегаты к мотоблоку.
Рама крепится за оси при помощи хомутов, а спереди при помощи двух болтов. Из-за конструкции раму легко отсоединить в случае надобности.

Заправка мини-трактора тоже осуществляется под сиденьем, тормоза от жигулей. Усилия от педали тормоза к барабанам передается при помощи тросика. Рама мини-трактора сделана из швеллера и уголка. Основная несущая нагрузку часть, передняя ось и сама рама, к которой крепится мотоблок сделана также из швеллера. На тракторе установлен самодельный передний мост качающегося плавающего типа с центральным шарниром. Балка моста из швеллера, передние колеса крепятся на жигулевских ступицах, приделанных к балке.
Вращение от рулевого колеса передается через жигулёвский редуктор на одно из колес, второе подворачивается благодаря тому, что оно связано с первым. Все необходимые запчасти взяты от автомобиля ваз, в простонародье от копейки. Такую машину найти в убитом состоянии несложно, детали обходятся почти даром. В данном случае с “донора” сняты ступицы, руль рулевая рейка, рулевые тяги. Также с копейки взяты тормоза. В тракторе есть две педали, тормоз и сцепление. Педали газа нет и для управления дроссельной заслонкой пока что используется старое мотоблочное устройство.
Колеса не стандартные. Задние мтз были без елочки и год назад заменены на китайские.

Видеоканал “Сельская жизнь”.

Минитрактор в работе

izobreteniya.net

Самодельный минитрактор из мотоблока своими руками (фото, видео, чертеж)

(Last Updated On: 21.11.2017)

Минитрактор из мотоблока (фото)

Механизация работ на приусадебном участке превращает рутинные обязанности в легкие и даже приятные занятия, ведь технические средства берут на себя львиную долю нагрузки, вам же остается только управлять ими. Таким универсальным помощником является мотоблок, его различные модификации получили «прописку» на садовых участках в самых разных регионах. Но мотоблок можно использовать также и как основу для создания более сложного и продуктивного аппарата, например, можно собрать самодельный мини-трактор из мотоблока — своими руками изготовить его не так уж и сложно.

Поэтому мастер, имеющий опыт работы не только с кабачками и помидорами, но и с техникой, вполне может снабдить свое хозяйство мощным и сильным механическим помощником. Конечно же, перед тем, как сделать мини-трактор, нужно изучить множество схем и чертежей, проштудировать массу полезной литературы, однако и это не составит большого труда — в интернете можно найти всю необходимую информацию, которая поможет собрать как колесный, так и гусеничный вариант.

Популярное решение – ломающаяся рама

Большинство мастеров рекомендуют делать мини-трактора с ломающейся рамой, такие модели, по их мнению, значительно удобнее в использовании благодаря своей маневренности. Поворот аппарата осуществляется не поворотом колес на одной из осей, а поломкой трактора практически пополам – поворотный модуль устанавливается в середине базы. Такое решение позволяет разворачивать мини-трактор на малой площади, что очень важно в полевых условиях.

Можно, конечно же, купить уже готовый образец, однако цена мини-тракторов явно не соответствует его малым размерам, поэтому единственной возможностью остается именно самостоятельное изготовление мини-трактора из мотоблока.

Создаем проект

Как уже было сказано выше, в интернете имеется большое количество готовых схем и чертежей, однако без их осмысления вряд ли удастся сделать что-либо путное. Ведь мини-трактор – это сложный конструктор из множества узлов и систем, которые должны располагаться на специально отведенном для них месте.

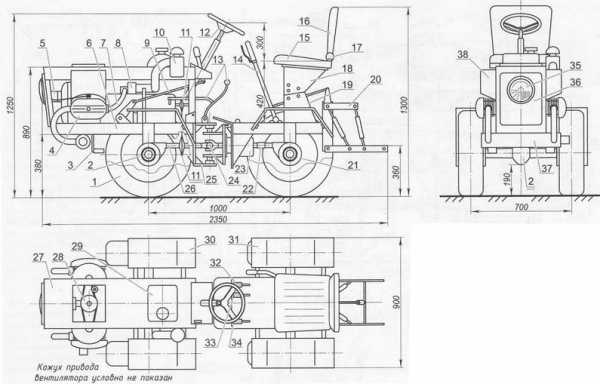

Чертеж минитрактора из мотоблока:

К тому же мини-трактор отличается от мотоблока тем, что в его конструкции должна присутствовать КПП и водительское место. Поэтому зачастую приходится дорабатывать неполноценные чертежи, взятые в сети. Конечно же, никто не говорит о полноценной разработке схемы мини-трактора из мотоблока с нуля, однако нужно все-таки критически обработать полученную в сети информацию.

Размещение агрегатов на своих местах

Когда все схемы подготовлены и перепроверены, можно приступать к сборке мини-трактора. Основные агрегаты – это:

  • силовая установка;
  • КПП;
  • элементы шасси.

В идеальном варианте все эти элементы должны иметь общее происхождение, чтобы избежать таких нудных процедур, как синхронизация двигателя и КПП.

Видео:

Отдельно нужно выполнять ломающуюся раму. Для ее основы следует использовать металлический швеллер, а для соединения половин рамы лучше использовать шарнирное соединение. Оптимальный вариант такого соединения – это фрагмент карданного вала автомобиля.

Для облегчения управления мини-трактором рекомендуется установить гидравлические цилиндры. Без такой помощи управление мини-трактором, особенно на рыхлом и тяжелом грунте превратится в непростое физическое упражнение.

Несколько слов нужно сказать о настройке коробки передач и тяговом усилии мини-трактора. Передаточные числа нужно настроить таким образом, чтобы при 2000 об./мин. аппарат развивал скорость в 3-4 км/ч. Тяговое усилие такого мини-трактора должно быть в пределах 200- 300 кгс, меньшее или большее значение ухудшит эксплуатационные характеристики аппарата.

В целом, главное – это понять, что изготовить самодельный мини-трактор из мотоблока своими руками вполне реально, нужно только подходить к этому делу ответственно и внимательно.

cassuspro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
