Набивка сальниковая графитовая купить в Екатеринбурге можно в нашей компании, сделав заказ по телефону (343) 272-78-17, написав на электронную почту [email protected] или заказав обратный звонок.
Набивки сальниковые ГОСТ 5152-84 асбестовые и безасбестовые.Применяются для заполнения сальниковых камер с целью герметизации подвижных и неподвижных соединений различных машин и аппаратов. Правильный выбор и применение типа марки набивки сальниковой в значительной степени определяют работоспособность и надежность эксплуатации оборудования.
Эксплуатационные свойства набивок сальниковых зависят от их состава и структуры.
По составу набивки сальниковые делятся на асбестовые и безасбестовые (на основе хлопковых и лубяных волокон), сухие (чистые и графитированные) и пропитанные (жировым, графитоклеевым составами, суспензией фторопласта), армированные (латунной проволокой). Чаще всего используют сальниковую набивку АП , АП-31, АПР-31.
По структуре плетения сальниковые набивки бывают: сквозного, одно- и многослойного плетения сердечника.
Набивки сальниковые асбестовые плетеные сухие ГОСТ 5152-84
- Набивка АС (набивка асбестовая плетеная сухая)
- Набивка ХБС (набивка плетеная хлопчатобумажная сухая )
- Набивка ЛС (набивка плетеная из лубяных волокон, сухая)
Сальниковые набивки асбестовые плетеные пропитанные ГОСТ 5152-84
- Набивка АП, набивка АП-31(набивка асбестовая плетеная, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитированная)
- Набивка АСП, набивка АСП-31 (набивка асбестовая, плетенная, с сердечником из стеклоровинга, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитированная)
- Набивка АГИ (набивка асбестовая плетеная, проклеенная с графитом, ингибированная)
- Набивка АПР, набивка АПР 31 (набивка асбестовая плетеная с латунной проволокой, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитированная)
- Набивка АФТ (набивка асбестовая плетеная, пропитанная суспензией фторопласта с тальком)
- Набивка АФВ (набивка асбестовая плетеная, пропитанная жировой консистентной смазкой с суспензией фторопласта и графита)
- Набивка АФ-1 (набивка асбестовая, плетенная, пропитанная суспензией фторопласта с тальком)
- Набивка ХБП, ХБП-31 (набивка плетеная хлопчатобумажная, пропитанная жировым антифрикционным составом на основе нефтяных экстрактов, графитированная)
- Набивка ЛП, ЛП-31 (набивка плетеная из лубяных волокон, пропитанная жировым антифрикционным составом, графитированная)
Ориентировочный вес 1 п.
м. сальниковых набивок
| Марка набивки | |||||||||
| 4*4 | 8*8 | 12*12 | 16*16 | 18*18 | 20*20 | 30*30 | 40*40 | 50*50 | |
| АС | 0.01 | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 1.1 | 1.8 |
| АП-31 | 0.02 | 0.06 | 0.1 | 0.2 | 0.3 | 0.4 | 0.9 | 1.6 | 2.5 |
| АПР-31 | 0.02 | 0.08 | 0.2 | 0.3 | 0.4 | 0.5 | 1.1 | 1.9 | 3.0 |
| АФТ | 0.02 | 0.08 | 0.2 | 0.3 | 0.4 | 0.5 | 1.1 | ||
| АГИ | 0.01 | 0.06 | 0.1 | 0.2 | 0.3 | 0.4 | 0. 8 | ||
| ХБС | 0.008 | 0.03 | 0.07 | 0.1 | 0.2 | 0.3 | 0.5 | 0.8 | 1.3 |
| ХБП | 0.02 | 0.06 | 0.1 | 0.2 | 0.3 | 0.4 | 0.9 | 1.6 | 2.5 |

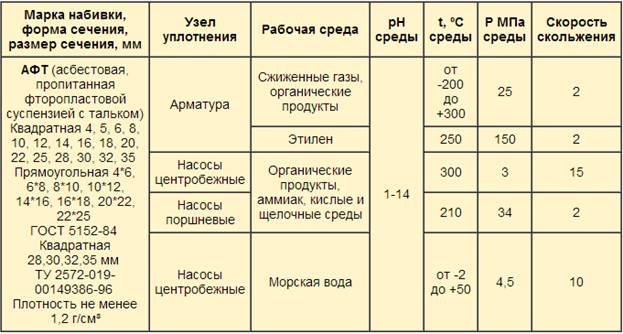

Технические характеристики самых распространенных набивок:

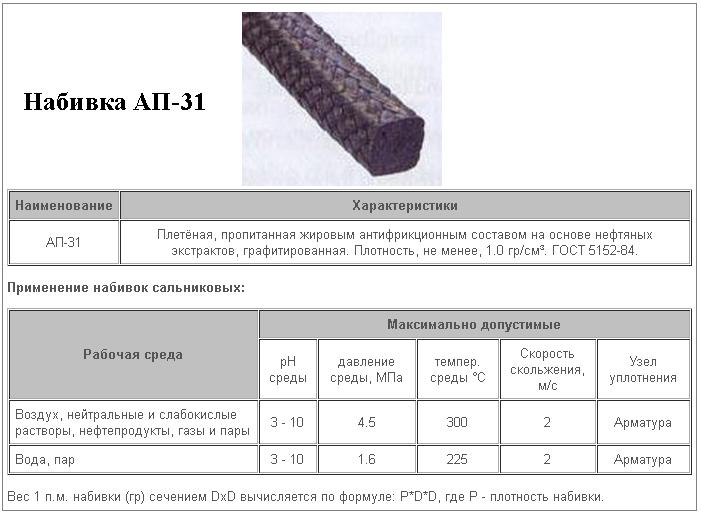

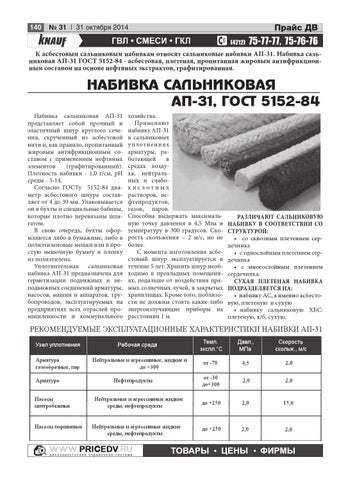

Набивка АП-31 (набивка асбестовая, плетеная, графитированная, пропитанная жировым
антифрикционным составом на основе нефтяных экстрактов)
| Среда | Рабочее давление, МПа | Темп., оC | Узел уплотнения | Скорость скольж., м/с | pH рабочей среды | Размеры, мм. |
| Нейтральные и агрессивные жидкие и газообразные среды, пар | 4.5 | от -70 до +300оС | Арматура | 2 | ||
| Нефтепродукты | 2 | от -30 до +300оС | Арматура | 2 | от 3 до 14 | |
| Нейтральные и агрессивные жидкие среды, нефтепродукты | 2 | до +250оС | Центро-бежные, Поршневые | 2 / 15 | ||
| Размер сечения | от 4 до 50 |
Набивка графитовая АПР-31 (асбестовая плетеная с латунной проволокой, пропитанная жировым
антифрикционным составом, графитированная)
| Среда | Рабочее давление, МПа | Темп. , оC | Узел уплотнения | Скорость скольж., м/с | pH рабочей среды | Размеры, мм. |
| Нейтральные и агрессивные жидкие и газообразные среды | 32 | до +130оС | Арматура | 2 | ||
| Нефтепродукты | 2 | от -30 до +300оС | Арматура | 2 | от 3 до 10 | |
| Нейтральные и агрессивные жидкие среды, нефтепродукты | 2.5 | до +210оС | Центробежные | 15 | ||
| 4.5 | до +210оС | Поршневые | 2 | |||
| Размер сечения | от 4 до 50 |

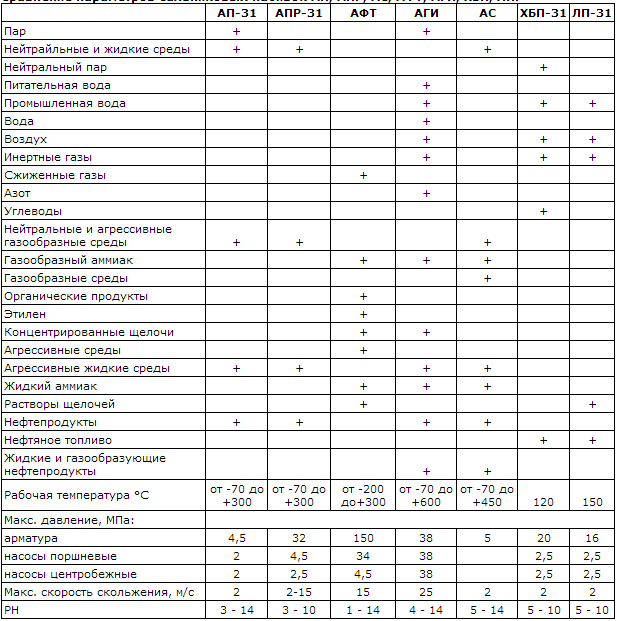

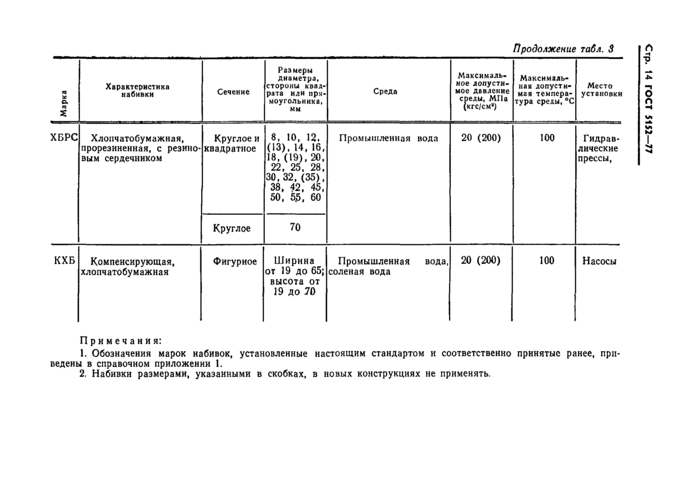

Характеристики сальниковых набивок АП, АПР, АГИ, АС, АР, АГС, ЛП, ЛС, ПП, ХБП, ППФ, КХБ ГОСТ 5152-84:
| Марка | Темпе ратура, °С | Показа тель PH | Ско рость, м/с | Дав ле ние, МПа | Уплотня емый узел | Область применения | Внешний вид |
| АС Асбестовая сухая | -70 . .. +450 | 5 -14 | 2,0 | 5,0 | Арматура | Нейтральные и агрессивные жидкие и газообразные среды, аммиак | |
| — | — | Поршневые насосы | |||||
| — | — | Центробежные насосы | |||||
| АП-31 Асбестовая, пропитанная жировым антифрикционным составом | -70 … +300 | 3 — 14 | 2,0 | 4,5 | Арматура | Нейтральные и агрессивные жидкие и газообразные среды, вода, пар, нефтепродукты | |
| 2,0 | 2,0 | Поршневые насосы | |||||
| 15,0 | 2,0 | Центробежные насосы | |||||
| АПР-31 Асбестовая, пропитанная жировым антифрикционным составом, армирована латунной проволокой | -70 … +300 | 3 — 10 | 2,0 | 32,0 | Арматура | Нейтральные и агрессивные жидкие и газообразные среды, вода, пар, нефтепродукты | |
| 2,0 | 4,5 | Поршневые насосы | |||||
| 15,0 | 2,5 | Центробежные насосы | |||||
| АГИ Асбестовая, проклеенная с графитом, ингибированная | -70 . .. +600 | 4 — 14 | 2,0 | 32,0 | Арматура | Жидкие и газообразные нефтепродукты и агрессивные среды, аммиак жидкий и газообразный, воздух азот, инертные газы, пар, вода, органические продукты | |
| 15,0 | 20,0 | Поршневые насосы | |||||
| 25,0 | 20,0 | Центробежные насосы | |||||
| АФТ Асбестовая, пропитанная суспензией фторопласта с тальком | -200 … +280 | 1 — 14 | 2,0 | 150,0 | Арматура | Сжиженные газы, жидкие и газообразные органические продукты, этилен, щелочные и кислые среды, аммиак, морская вода | |
| 2,0 | 34,0 | Поршневые насосы | |||||
| 15,0 | 4,5 | Центробежные насосы | |||||
| АР (ПАР) Скатанная прорезиненная | +400 | 6 — 10 | 2,0 | 10,0 | Арматура. Гидравлические прессы | Промышленная вода, перегретый и насыщенный водяной пар, нефть и нефтепродукты, химические среды | |
| +200 | 15,0 | 10,0 | Насосы | ||||
| БЕЗАСБЕСТОВЫЕ | |||||||
| ЛП-31 Лубяная, пропитанная жировым составом, графитированная | 150 | 5 — 10 | 2,0 | 16,0 | Арматура | Воздух, инертные газы, минеральные масла, углеводороды, нефтепродукты, промышленная вода, морская вода, растворы щелочей | |
| 15,0 | 2,5 | Поршневые насосы | |||||
| 15,0 | 2,5 | Центробежные насосы | |||||
| ХБП-31 Хлопчатобумажная, пропитанная жировым составом, графитированная | 120 | 5 — 10 | 2,0 | 20,0 | Арматура | Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтепродукты, промышленная вода | |
| 15,0 | 2,5 | Поршневые насосы | |||||
| 15,0 | 2,5 | Центробежные насосы | |||||
| ХБП Хлопчатобумажная, пропитанная жировым составом | 120 | 6 — 8 | 2,0 | 20,0 | Арматура | Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтепродукты, промышленная вода | |
| 15,0 | 2,5 | Поршневые насосы | |||||
| 15,0 | 2,5 | Центробежные насосы | |||||
| ХБС Хлопчатобумажная сухая | 100 | 6 — 10 | — | — | Арматура | Пищевая промышленность, питьевая вода | |
| 2,0 | 20,0 | Поршневые насосы | |||||
| — | — | Центробежные насосы | |||||
| ЛП, ЛПП, ПП Лубяная пропитанная жировым составом | 120 | 6 — 8 | 2,0 | 20,0 | Арматура | Воздух, инертные газы, нейтральные пары, минеральные масла, углеводороды, нефтепродукты, промышленная вода | |
| 15,0 | 2,5 | Поршневые насосы | |||||
| 15,0 | 2,5 | Центробежные насосы | |||||
| ППФ Фторопластовая, с сердечником из лубяных волокон, пропитанная жировым антифрикционным составом | 80 | 6 — 8 | 0,15 | 10,0 | Арматура. Центробежные насосы | Морская вода | |
| КХБ Хлопчатобумажная скатанная прорезиненная компенсирующая | +100 | 6 — 10 | 2,0 | 20,0 | Арматура. Гидравлические прессы | Промышленная вода, нефть и нефтепродукты | |
| +100 | 15,0 | 20,0 | Центробежные насосы | ||||
Все набивки идут чаще квадратного сечения, следующих размеров: 4х4, 5х5, 6х6, 8х8, 10х10, 12х12, 14х14, 16х16, 18х18, 20х20, 22х22, 24х24, 25х25, 26х26, 28х28, 30х30, 32х32, 35х35, 38х38, 40х40, 45х45, 50х50. Набивки круглого сечения применяются крайне редко и их необходимо заказывать отдельно. Поставляются в бухтах по 5, 10 , 15 и 20 кг в зависимости от величины сечения. Упакованы в полиэтилен.
ВНИМАНИЕ!!!!ПРОДАЕМ ТОЛЬКО БУХТАМИ!!!!!УПАКОВКИ НЕ ВСКРЫВАЕМ!!!!
Купить набивку сальниковую, набивка сальниковая, набивка графитовая, набивка сальников, сальниковая набивка ГОСТ 5152-84, набивка АП, набивка АПР , сальник набивной купить в Екатеринбурге можно в нашей компании, сделав заказ по телефону (343) 272-78-17, написав на электронную почту 3432727817@mail.
ru или заказав обратный звонок.
Набивка сальниковая АС ГОСТ 5152-84 Низкая цена
НАБИВКА АС ГОСТ 5152-84

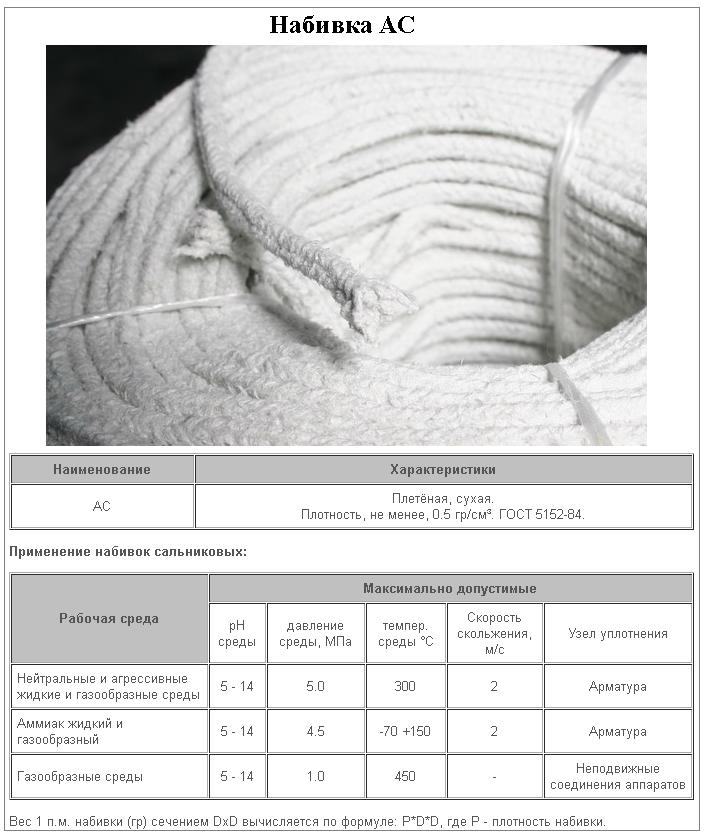

Набивка сальниковая АС (асбестовая, плетеная, сухая) — это эластичный шнур сплетенный из асбестовой нити, с круглым или квадратным сечением. Используется как уплотнительный материал для сальниковых камер с целью герметизации подвижных и неподвижных соединений различных машин и аппаратов в условиях воздействия агрессивных сред, высоких температур и давления.
Размер сечения сальниковой набивки АС 4-50мм, выпускается в бухтах или бобинах средним весом 18 кг. Бухты упаковывают в полиэтиленовую пленку.
| Марка набивки | Характеристики | |||||
| Рабочая среда | рН среды | Максимально допустимые | Узел уплотнения | |||
| давление среды, МПа | температура среды, °С | скорость скольжения, м/с | ||||
| Набивка АС | Нейтральные и агрессивные жидкие и газообразные среды | 5-14 | 5,0 | 300 | 2 | Арматура |
| Аммиак жидкий и газообразный | 4,5 | От минус 70 до плюс 150 | ||||
| Газообразные среды | 1,0 | 450 | — | Неподвижные соединения аппаратов | ||
| Марка набивки | Способ изготовления (структура) | Размер сечения, мм | Форма сечения |
| Набивка АС | Сквозное плетение | 4х4, 5х5, 6х6, 7х7, 8х8, 10х10, 12х12, (13), 14х14, 16х16, 18х18, (19), 20х20, 22х22, 25х25, 28х28 | Квадратная |
| С однослойным оплетением сердечника | 4х4, 5х5, 6х6, 7х7, 8х8, 10х10, 12х12, (13х13), 14х14, 16х16, 18х18, (19х19), 20х20, 22х22, 25х25, 28х28 | Квадратная и круглая | |
| Многослойное плетение | 16х16, 18х18, (19), 20х20, 22х22, 25х25, 28х28, 30х30, 32х32, (35), 38х38, 42х42, 45х45, 50х50 |

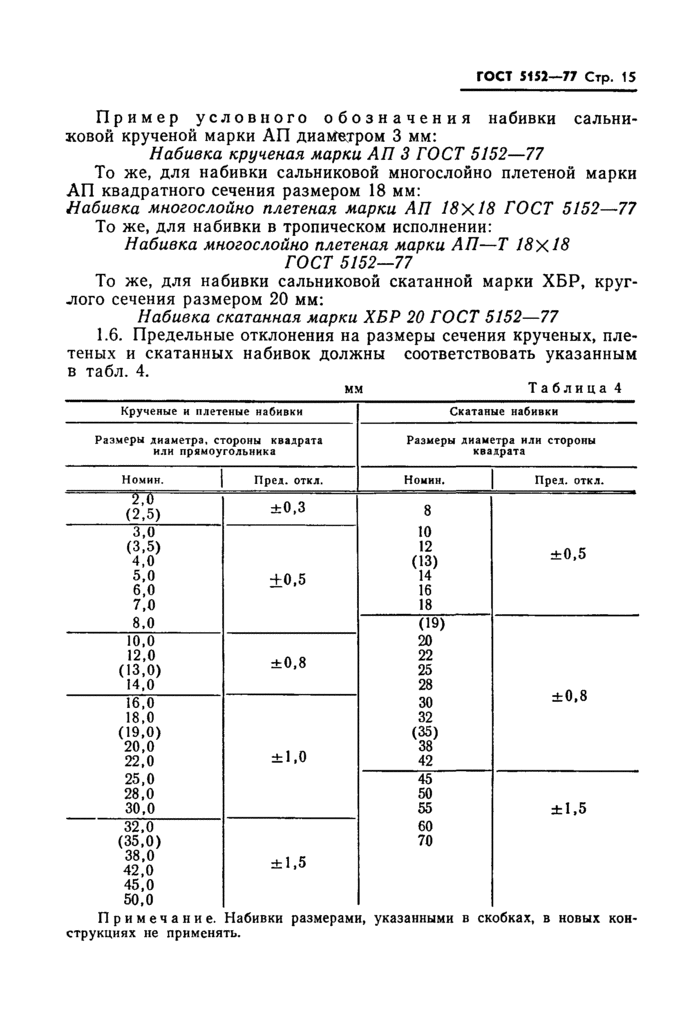

Примеры условного обозначения набивки сальниковой АС квадратного сечения размером 10 мм:
Набивка АС 10 × 10 ГОСТ 5152-84
То же, для набивки в тропическом исполнении:
Набивка АС-Т 10 × 10 ГОСТ 5152-84
Прайс лист на сальниковую набивку АС
Купить набивку сальниковую АС Вы можете позвонив по телефону или по эл.
почте

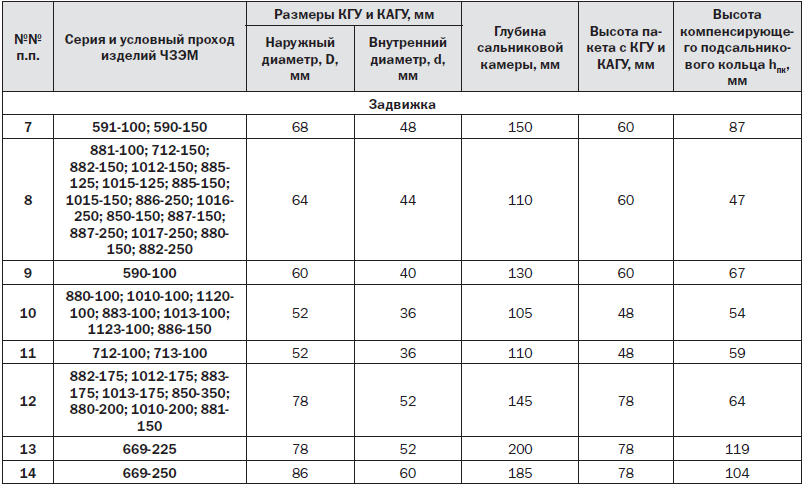

Указания по размерам сальниковой коробки
Размер A, показанный на этом чертеже, представляет собой общую глубину набивки, включая фонарный сальник. При использовании фонарного сальника установлена стандартная глубина 7W или 7-кратная площадь упаковки. Глубина 5W используется там, где не используется фонарный сальник.
| Английский | Метрическая система | ||
| Диапазон валов | Вт | Диапазон валов | Вт |
| вал от 5/8″ до 1-1/8″ включительно | 5/16″ | вал от 16 мм до 29 мм включительно | 8мм |
| От 1-1/8″ до вала 1-7/8″ включительно | 3/8″ | вал от 29 мм до 48 мм включительно | 10 мм |
| вал от 1-7/8″ до 3″ включительно | 1/2″ | 48 мм до 75 мм стержня включительно | 13 мм |
| вал от 3″ до 4-3/4″ включительно | 5/8″ | 75 мм до вала 120 мм включительно | 16 мм |
| 4-3/4″ до 12″ вала включительно | 3/4″ | вал от 120 мм до 300 мм включительно | 19 мм |
1.
Положение фонарного сальника: Следует отметить, что на рисунке показаны размеры 2W на стороне нагнетания фонарного кольца и 3W на конце сальника сальника. Хотя это обычная практика, следует отметить, что также можно использовать 3W на стороне нагнетания и 2W на конце сальника сальника. Проконсультируйтесь с выбранным производителем набивки для правильной настройки, чтобы наилучшим образом обслуживать ваше приложение.
2. Натяжной сальник: Этот натяжной сальник ограничен 40% упаковки. Причиной этого ограничения является включение тех насадок, которые будут иметь наибольшую потерю объема. Не рекомендуется использовать дополнительный сальник, чтобы предотвратить истирание валов. Это означает, что полная приемка будет произведена до того, как оборудование будет повреждено: поэтому будет показана замена упаковки. Это основано на теории о том, что наибольший ущерб наносится в конце срока службы набивки.
3. Фонарное кольцо: (также известное как уплотнительная клетка) — рекомендуемая глубина или длина фонарного кольца составляет 2W.
4. Глубина фаски: Рекомендуется минимум 1/8″ (3 мм). Считается, что толщина менее 1/8″ (3 мм) не будет способствовать легкому проникновению упаковки.
5. Угол фаски: Расклинивание или направляющее действие лучше всего между 15 и 30 градусами.
6. Вход сальника: Рекомендуется поддерживать не менее 1 Вт, чтобы свести к минимуму вероятность вздутия сальника и учесть общие варианты мягких, формованных и других типов уплотнений.
7. Ограничение по размеру: При проектировании оборудования с диаметром вала менее 5/8″ (16 мм) проконсультируйтесь с производителем конкретного уплотнения относительно требуемого места для упаковки (W).
8. Зазор: Зазоры должны соответствовать практике обработки с учетом теплового расширения и сжатия металлов.
9. Покрытие: Покрытие вращающихся элементов, соприкасающихся с набивкой, должно быть оптимальным с экономической точки зрения, учитывая, что чем тоньше или ровнее покрытие, тем дольше ожидаемый срок службы набивки.
10. Давление: Эти стандартные размеры предназначены для использования при давлении приблизительно до 1500 фунтов на кв. дюйм (102 бар).
11. Рабочие характеристики: Рабочие характеристики при различных скоростях зависят от используемого материала, а не от размеров сальника, и рекомендации по ограничениям скорости здесь не рассматриваются. Рассмотрение высокоскоростных проблем должно быть передано отдельным производителям набивки.
