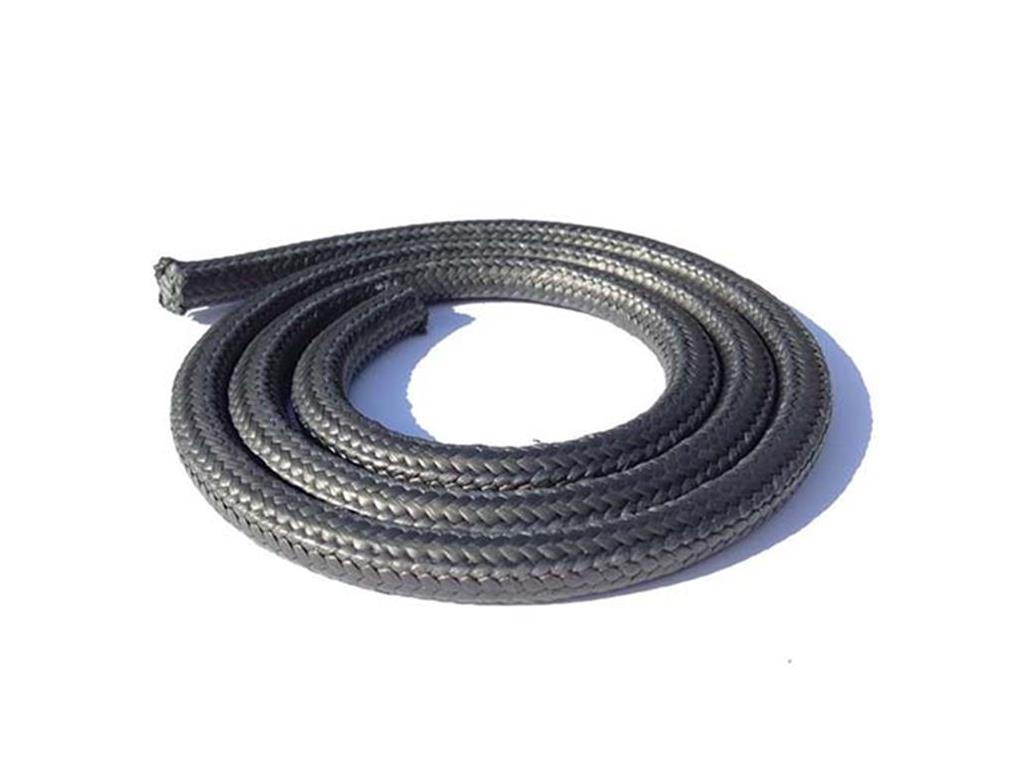

Сальниковая набивка – требования, материал изготовления
Уплотнение подвижных соединений или обычных неподвижных является отдельной проблемой, решаемой специальными методами и средствами. Сложность задачи заключается часто в том, что материал уплотнения должен выдерживать воздействие необычайно агрессивных сред, высоких давлений и температур. Сальниковая набивка (сальниковое уплотнение) является одним из самых простых и поэтому широкораспространённых способов герметизации соединений из широкого выбора асбестотехнических изделий.
Что должна «уметь» сальниковая набивка?
Поставленные задачи и условия предъявляют к сальникам особые требования. Перечислим самые основные.
1. Сальниковая набивка должна быть химически инертной. По крайней мере, материал сальника не должен реагировать или менять свои основные свойства при контакте с изолируемой средой. Например, если сальниковое уплотнение используется для герметизации аппарата (скруббера, колонны и т.д.), в котором «работают» кислоты (щёлочи) или агрессивные газы, то материал сальника должен быть кислотостойким (устойчивым к действию желочей).
То же самое касается органических продуктов (масел, жиров, бензинов и т.д.). Растворение сальника может привести, конечно же, к разгерметизации, потере реагентов, аварии и т.д.
2. Сальниковая набивка должны выдерживать высокие давления и температуры. Например, в перегонных колоннах нефтехимического производства, применяются высокие температуры. Нарушения герметизации может привести к изменению состава продуктов перегонки, выделению паров наружу, воспламенению и даже взрыву.
3. Если сальниковые набивки применяются в движущихся соединениях, то они должны быть устойчивыми к переменным, часто меняющимся нагрузкам. Например, для герметизации движущихся частей насосов сальник должен быть устойчив к фрикциям (антифрикционные сальники). Кроме этого, набивки должны быть устойчивыми к истиранию. Для этого набивку пропитывают различными веществами, например, фторопластом.
В каждом конкретном производстве существуют правила установки и эксплуатации сальниковой набивки. В каждом пункте требований мы упомянули такой фактор, как безопасность.
Нарушения правил монтажа (степень затяжки соединений, состояние поверхности, количество колец набивки и т.д.) и эксплуатации может привести к самым тяжёлым последствиям. Поэтому должны быть учтёны все факторы: выбор материала, характер герметизируемых аппаратов и коммуникаций, условия эксплуатации, график замены сальниковых уплотнений и т.д.

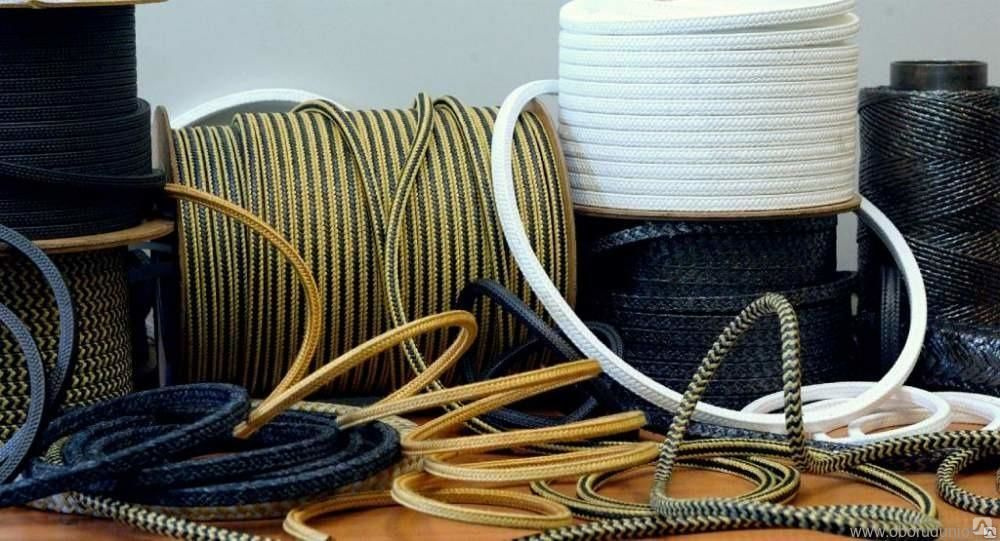

Материал сальниковых набивок
Чаще всего материал набивок достаточно постоянен, а вот для придания им особенных, специальных свойств применяют специальный пропитки. Условно можно разделить набивки на:
— асбестовые;
— безасбестовые.
Асбест, как известно, обладает канцерогенными свойствами, поэтому его стараются заменять на более экологичные в тех случаях, когда контакт набивки с людьми носит достаточно частый характер.

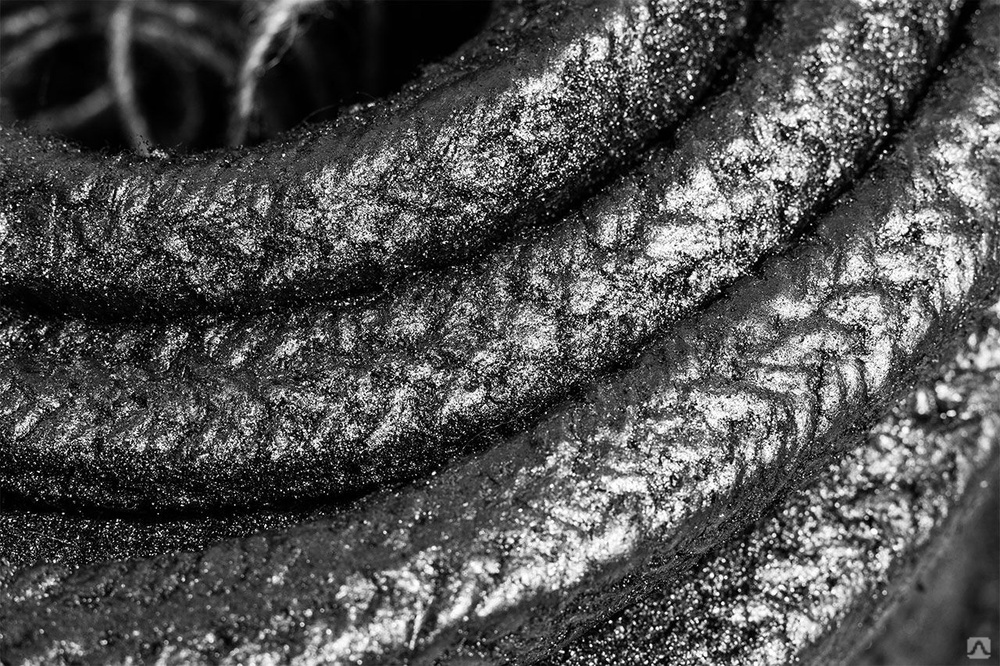

Асбестовые набивки, для придания им определённых свойств, пропитывают жирами, фторопластом, тальком, вплетают латунную проволоку, проклеивают графитом и т.д. Такими способами получают самые разнообразные марки, работающие в различных условиях.

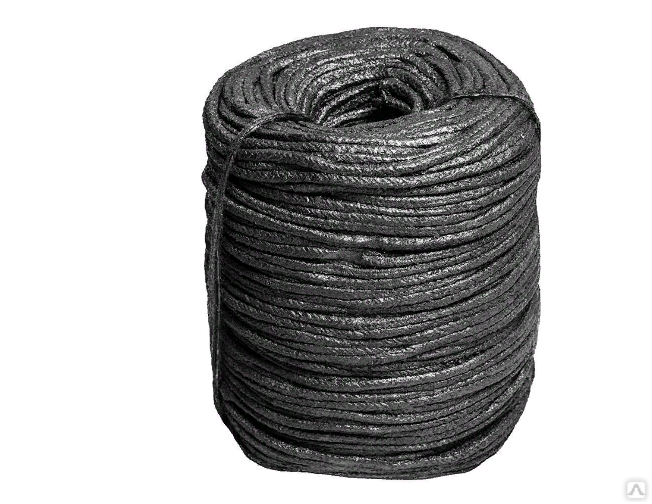

Безасбестовые набивки изготавливают из хлопчатобумажных нитей и пеньки. Их также пропитывают специальными веществами.

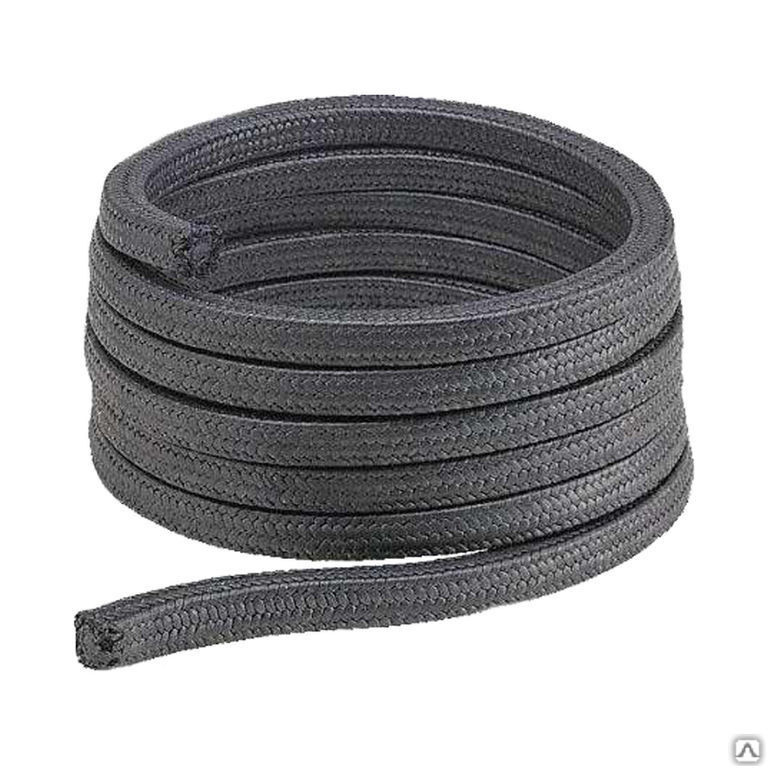

После пропитки полученные шнуры собирают в жгуты самых разнообразных сечений. Вид сечения сальниковой набивки определяет её эксплуатационные характеристики. Так, например, набивка квадратного сечения применяется для заполнения камер в насосах и герметизации валов крупных агрегатов.
Источник
Сальниковая набивка МС250 | ГК-ВЕГА, компенсаторы и трубопроводная арматура

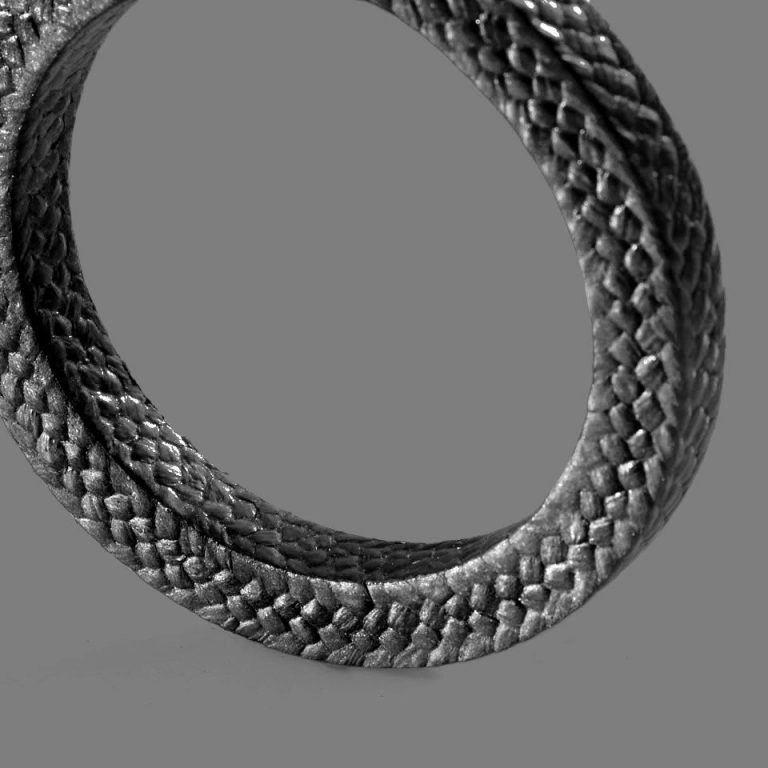

Сальниковая набивка МС250
Сальниковая набивка для насосов МС250, ТУ 2573-003-56508584-03
Набивка MС250 представляет собой специальное сочетание герметизирующих углеродистых волокон, которые имеют особенное расположение. Сальниковая набивка МС-250 выполнена методом сквозного плетения из низкотемпературных углеродных волокон. Перед плетением, углеродные волокна подвергаются глубокой импрегнации специальной пропиткой на основе политетрафторэтилена фторопласта (ПТФЕ).
После плетения, набивкаМС-250 пропитывается фторопластовой суспензией. Это универсальная сальниковая набивка для применения в динамических и в статических режимах. Набивка сальниковая МС-250 характеризуется низким коэффициентом трения, стойкостью к экструзии (набивка не выдавливается в зазоры сальниковой камеры), хорошей теплопроводностью, химической стойкостью к большинству агрессивных сред, возможностью герметизации абразивных сред,увеличенным сроком службы, стабильностью в широком диапазоне температур и давления. Максимальное допустимое давление на арматуре для набивки МС-250 до 25МПа, плунжерные насосы — до 10МПа, центробежные насосы до 3МПа. Максимальная скорость скольжения вала до 20м/с. Рабочая — 200°С ~ + 280°С. рН — 2~14. Другие названия сальниковой набивки МС-250: Герморум С-250, Графитекс-250, Графлекс Н-6401 (НУ-Пф), НУ-101, НУ-201 (УНФ), 704,UrTex Н-2010, ПГН-4100, ПРС-21, SPETOPAK SС-810
Рабочие среды
Набивка MС250 предназначена для использования на насосах и запорной арматуре в следующих средах: пар, вода, растворители, слабые растворы кислот, щелочей, углеводороды, масла и других средах до температуры 300 °С.
Особенности MС250
Подобный тип набивки имеет своим назначением применение на запорной арматуре и насосах, где циркулируют такие рабочие среды как вода, углеводороды, пар, растворители, масла, слабые кислотные растворы, щелочи, а также некоторые другие среды, рабочая температура которых не превышает трёхсот градусов по Цельсию.
Волокна набивки MС250 отличаются высокой прочностью, но они разработаны таким образом, чтобы поддаваться давлению крышки сальника. Главным отличием от других аналогичных изделий является то, что МС250 на срезе не расплетается.
Данный тип набивки используется как крайние кольца при эксплуатации иных набивок, к примеру, эластичной графитовой набивки МС101. Набивка бывает с любого типа сечением (квадратным) 3-25 мм на катушке. Это делается для того, чтобы получить разные качества уплотнителей. В таком случае MС250 будет выступать пыльником, который не будет давать возможности попадать абразиву в зону сальника. При этом набивка способствует предотвращению выдавливания других более мягких типов набивки.
Набивку МС250 рекомендуется устанавливать в качестве крайних колец к другим видам набивок, например, с набивкой МС101 из гибкого графита, для получения различных свойств сальникового уплотнения. При такой схеме набивка MС250 играет роль пыльника, сдерживая проникновение абразива в зону сальника, а также предотвращает выдавливание более мягкого уплотнительного материала (такого, как набивка МС101).
МС250 – приблизительные данные
Сечение, мм *
Удельная длина, м / кг
Артикул
3.0
75
МС25003
4.0
45
МС25004
5.0
28
МС25005
6.0
23
МС25006
8.0
13.8
МС25008
10.0
8.5
МС25010
12.0
5.6
МС25012
12.7
5.1
МС25013
14.0
4.3
МС25014
16.0
3.0
МС25016
18.0
2.4
МС25018
19.0
2.1
МС25019
20.0
1.9
МС25020
22.
1.7
МС25022
24.0
1.4
МС25024
25.0
1.3
МС25025

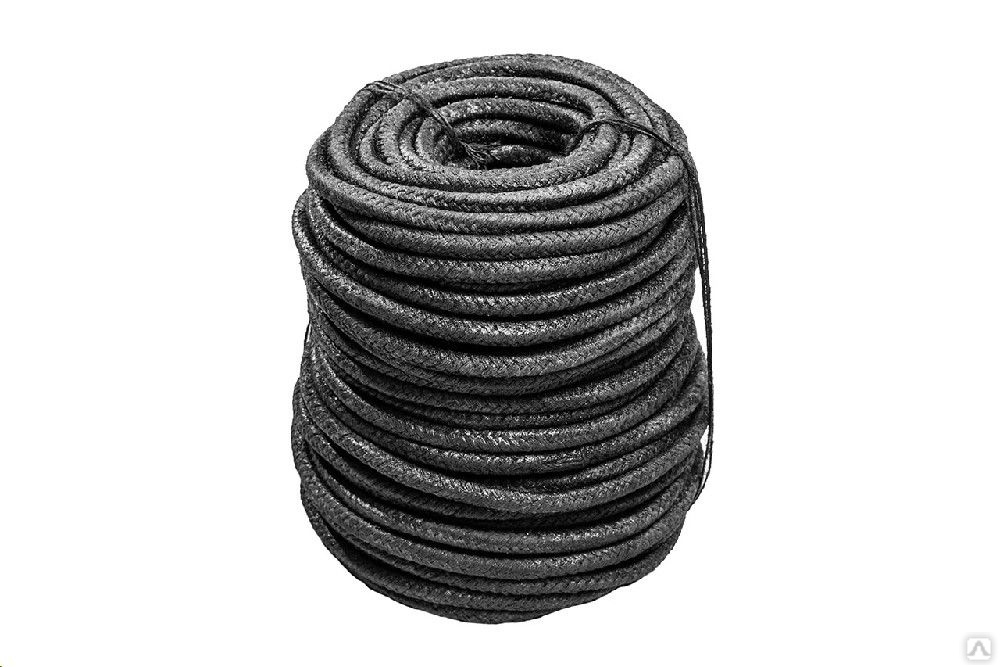

Поставляется в бухтах по 2.5 кг, 5 кг и 10 кг
Уход за сальниковыми коробками — Практичный матрос
Сальниковые коробки есть только на катерах со стационарными двигателями. Чтобы найти свой, проследите гребной вал от трансмиссии до точки, где он выходит из корпуса. Вот где будет ваша сальниковая коробка (если вместо нее не установлено более новое уплотнение вала без капель).
Сальниковая коробка предназначена для того, чтобы карданный вал мог выходить из корпуса, не допуская проникновения воды. Шахта герметизируется путем прижатия к ней упаковочного материала, чаще всего с помощью полой гайки, которая навинчивается на соответствующий фитинг, прикрепленный к внутренней стороне шланга для бревен шахты. Другой распространенный тип включает затяжку, в которой используется пластина, закрепленная гайками и шпильками с обеих сторон вала.
Чем сильнее вы затягиваете сальник любого типа, тем больше сальник прижимается к валу.
Большая часть набивки состоит из квадратного плетеного материала и выпускается либо в виде традиционного промасленного (или вощеного) льна, либо в более современной версии, пропитанной тефлоном.
Коррозия и протечки — распространенные проблемы, с которыми вы сталкиваетесь при осмотре сальниковой коробки. Шланг ствола бревен (который в большинстве случаев соединяет сальник с корпусом) также следует осматривать на предмет старения (распространенная проблема), коррозии хомутов шланга и т. д.
Вода помогает смазывать упаковочный материал, поэтому нормально, если сальниковая коробка пропускает несколько капель (от 3 до 4 в минуту) во время движения судна. Больше этого количества (скажем, 10 капель в минуту) или капает, когда вал не вращается, указывает на необходимость регулировки и/или технического обслуживания. Протекающая сальниковая коробка может вызвать ряд проблем, от коррозии (вращающийся вал разбрасывает лишнюю воду по всему моторному отсеку) до затопления, особенно если лодка остается без присмотра в воде в течение длительного периода времени.
Уплотнительный материал со временем затвердевает (по мере высыхания смазки) и изнашивается при вращении вала, позволяя воде проходить и попадать в сосуд. Когда это происходит, большинство людей просто затягивают уплотнительную гайку (гайки), чтобы сжать уплотнительный материал и остановить или уменьшить утечку.
В какой-то степени это работает, но чем меньше упаковка, тем сложнее становится. Продолжайте сжимать его, и в конечном итоге он поцарапает карданный вал, который затем придется заменить, прежде чем сальниковая коробка уплотнится должным образом. Чтобы избежать таких проблем, просто заменяйте набивку на регулярной основе.
Уплотнения вала без протечек
Уплотнения валов без протечек являются альтернативой сальниковым уплотнениям. Они предотвращают попадание воды в корпус из-за нагрузки под давлением, обычно с помощью сжатых резиновых сильфонов, удерживающих графитовый воротник на воротнике из нержавеющей стали. Установки на высокоскоростных судах обычно имеют шланг для впрыска воды, подключенный к системам охлаждения сырой водой двигателей, что помогает уменьшить тепло, выделяемое между двумя контактными поверхностями.
Несмотря на то, что они не требуют повторной набивки, как традиционные сальниковые уплотнения, для герметичных уплотнений вала требуется регулярное плановое техническое обслуживание, которое необходимо выполнять для обеспечения надлежащей работы. К ним относятся периодическое снятие и проверка, а также поддержание упомянутого выше охлаждающего шланга чистым и открытым.
Капитан Фрэнк Ланье — аккредитованный морской сюрвейер с более чем 30-летним опытом работы в морской отрасли. Его сайт www.captfklanier.com.
