Сальник набивной: САЛЬНИК НАБИВНОЙ ТМ 89-02 L=200 ММ ДУ 100 (СЕРИЯ 5.900-2)

САЛЬНИК НАБИВНОЙ ТМ 89-02 L=200 ММ ДУ 100 (СЕРИЯ 5.900-2)

Главная

»

Сальники набивные серия 5.900-2

»

САЛЬНИК НАБИВНОЙ ТМ 89 L=200 ММ (СЕРИЯ 5.900-2)

» САЛЬНИК НАБИВНОЙ ТМ 89-02 L=200 ММ ДУ 100 (СЕРИЯ 5.900-2)

распечатать

Рассчитать
метизы

Цена от:

1640 a

в том числе НДС (20%)

С каждого платежа мы перечисляем средства в Благотворительный фонд спасения тяжелобольных детей «Линия Жизни»

Работаем только с юр. лицами и индивидуальными предпринимателями.
Все отгрузки осуществляются со склада в г. Ростов-на-Дону.

Цены действительны при закупке от 50 000 a
Минимальная сумма заказа 1000 a
Наличие и актуальную цену на Ваш заказ уточняйте у менеджеров.



Описание

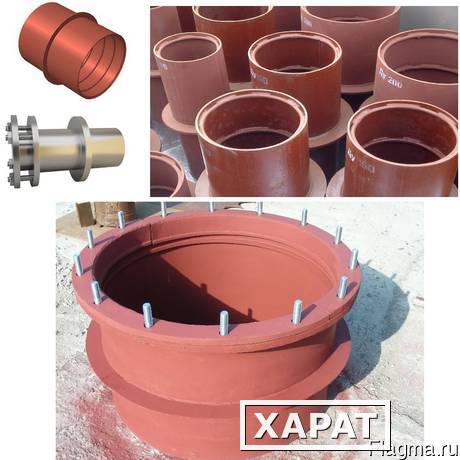

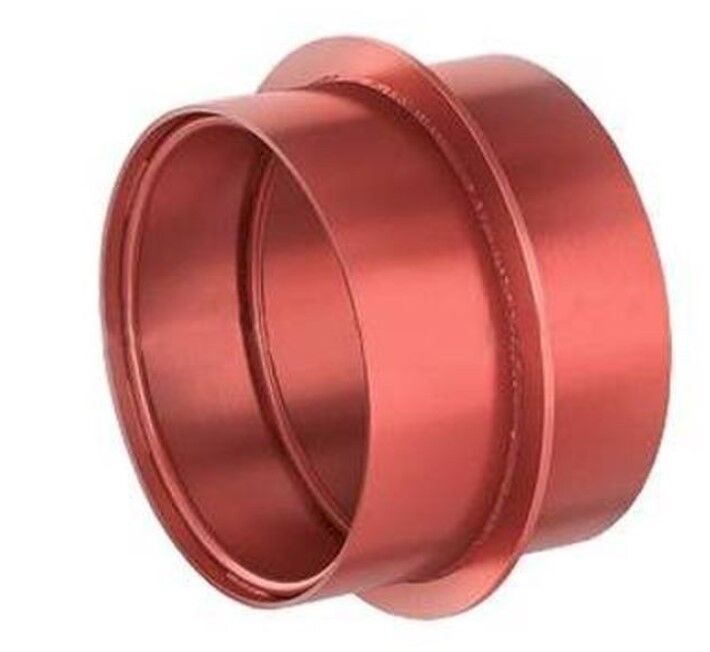

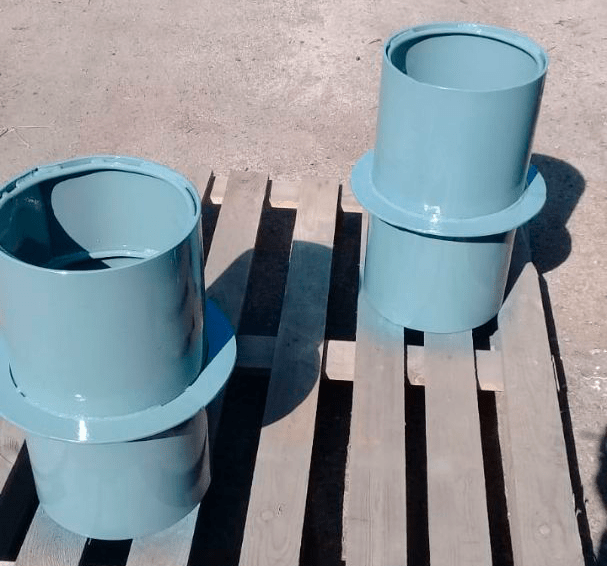

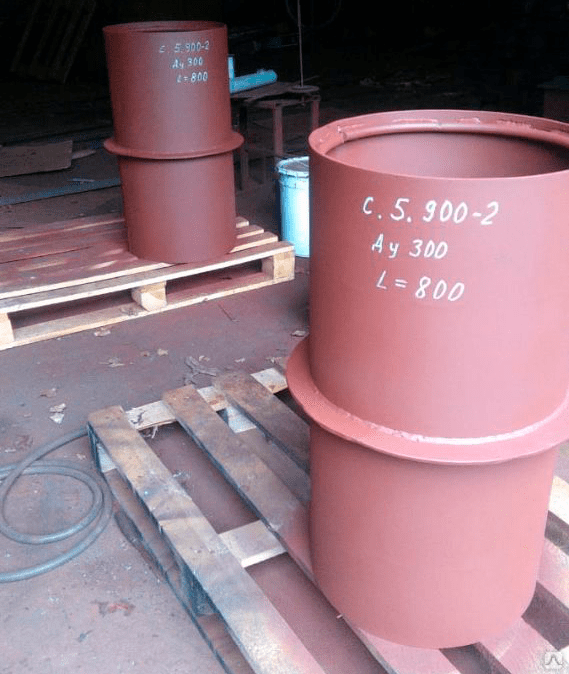

Сальник набивной серия 5.900-2 применяется для пропускания стальных труб через стенки железобетонных колодцев, камер, либо иных водопроводных сооружений. Сальники могут использоваться при температуре не выше +50° С и давлении на сальник не более 10 Атм (0,1 МПа).
В серии 5.900-2 разработаны сальники набивные условным диаметром от Ду 50 мм до Ду 1400 мм четырёх типов стандартной длиной корпуса: L=200 мм (Сальник ТМ.89.00), L=300 мм (Сальник ТМ.90.00), L=500 мм (Сальник ТМ.91.00), L=800 мм (Сальник ТМ.92.00). Под заказ возможно изготовление и другой строительной длины. Сальник набивной подбирают таким образом, чтобы его длина была меньше, либо равной толщины стены, в которую он будет установлен.

Монтаж металлической трубы через сальник серии 5.900-2 осуществляют посредством уплотнения пеньковой пряди (каболки) в зазор между сальником и трубой. Уплотнять (конопатить) такой зазор необходимо послойно вручную (сильными ударами молотка), либо механизированным способом.

Далее необходимо осуществить Зачеканку (закрепить сальниковую набивку асбестоцементным замком) и Замазку мастикой из нефтяного битума.

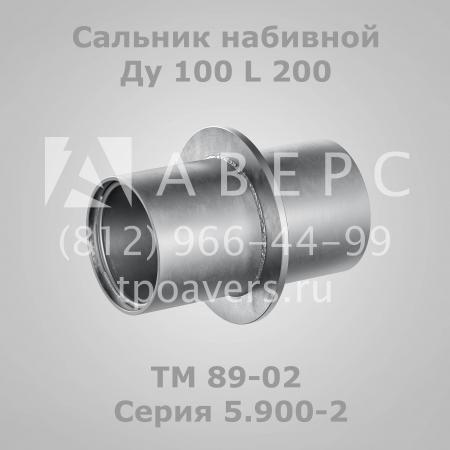

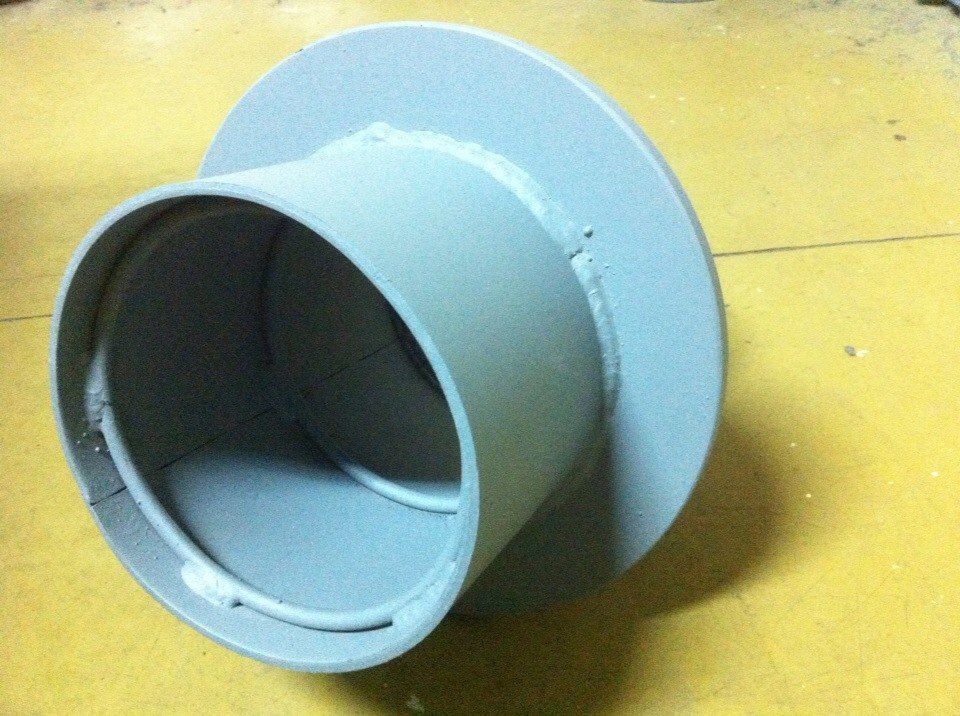

Технические характеристики Сальник набивной Ду100 ТМ 89-02 Серия 5.900-2:


Материал корпуса — Сталь
Условный диаметр сальника, Ду — 100 мм
Наружный диаметр корпуса сальника, D2 — 165 мм
Диаметр пропускаемой трубы, D — 108 мм
Строительная длина корпуса, L — 200 мм
Масса (вес) — 8,2 кг


Компания «БЕРКУТ» реализует только качественную продукцию. Наши сотрудники помогут Вам подобрать и купить полиэтиленовую ПНД трубу и дополнительно закомплектовать Ваш объект любым ПНД фитингом, запорной арматурой, сварочным оборудованием для ПЭ труб и организовать доставку материалов до Вашего объекта. Также производим монтаж Вашего оборудования и сварку трубопровода из полиэтиленовых ПНД труб. Вся продукция сертифицирована и соответствует требованиям ТУ и ГОСТ.



Дата печати: 10.03.2023

С этим товаром покупают

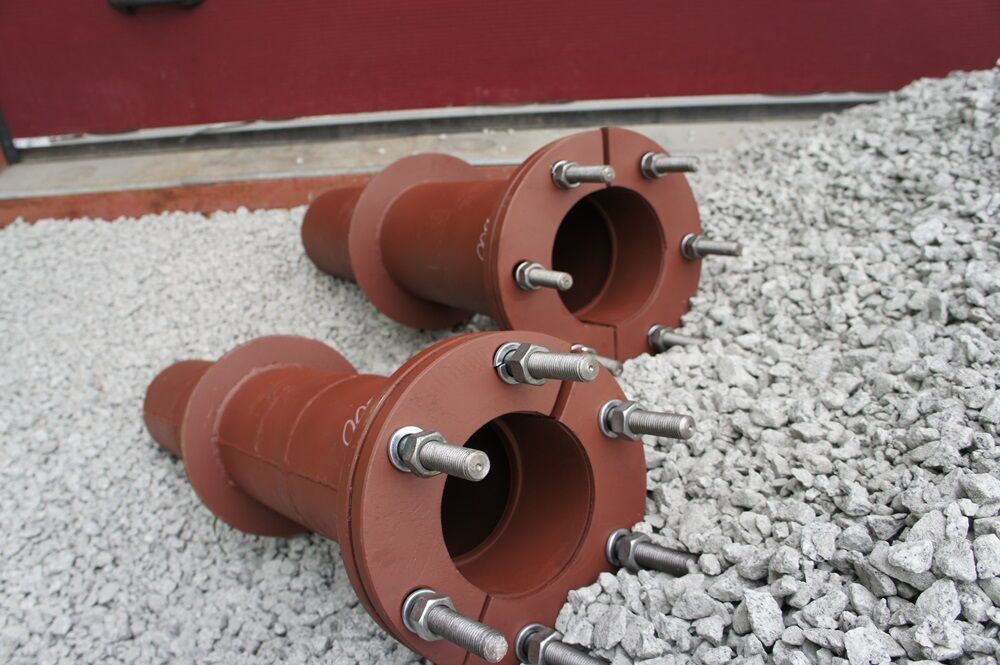

Сальник набивной, нажимной, ремонтый | Сальник набивной, серия 5.

900-2

Сальник набивной. Таблица размеров

Диаметр ⌀,ммДлина L=200Длина L=300Длина L=500Длина L=800
Маркировкавес, кгМаркировкавес, кгМаркировкавес, кгМаркировкавес, кг
50ТМ 89 – 004ТМ 90 – 004,9ТМ 91 – 006,7ТМ 92 – 009,4
80ТМ 89 – 015ТМ 90 – 016,2ТМ 91 – 018,7ТМ 92 – 0112,4
100ТМ 89 – 025,8ТМ 90 – 027,2ТМ 91 – 02 10ТМ 92 – 0214,1
125ТМ 89 – 039,1ТМ 90 – 0310,7ТМ 91 – 0314ТМ 92 – 0318,9

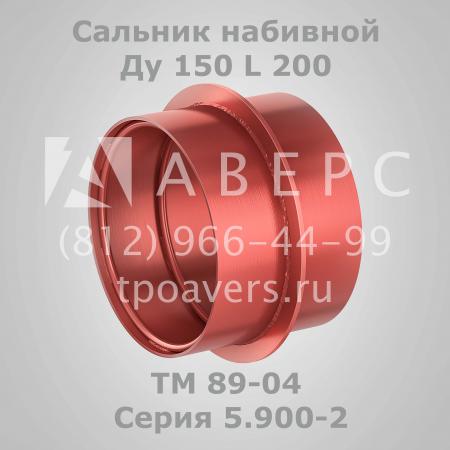

150ТМ 89 – 0412ТМ 90 – 0414,5ТМ 91 – 0419,4ТМ 92 – 0426,8
200ТМ 89 – 0512ТМ 90 – 0514,5ТМ 91 – 0519,4ТМ 92 – 0526,8
250ТМ 89 – 0614,2ТМ 90 – 0618,8ТМ 91 – 0627,9ТМ 92 – 0641,6
300ТМ 89 – 0721,6ТМ 90 – 0726,9ТМ 91 – 0737,4ТМ 92 – 0753,3
350ТМ 89 – 0828,8ТМ 90 – 0834,9ТМ 91 – 0847,0ТМ 92 – 0865,1
400ТМ 89 – 0929,3ТМ 90 – 0936,1ТМ 91 – 0949,6ТМ 92 – 0969,9
500ТМ 89 – 1037,5ТМ 90 – 1045,9ТМ 91 – 1062,7ТМ 92 – 1088
600ТМ 89 – 1145,4ТМ 90 – 1155,3ТМ 91 – 1175,1ТМ 92 – 11104,8
700ТМ 89 – 1252,7ТМ 90 – 1263,9ТМ 91 – 1286,2ТМ 92 – 12119,8
800ТМ 89 – 1360,5ТМ 90 – 1377,1ТМ 91 – 13110,2ТМ 92 – 13159,9
900ТМ 89 – 1467,1ТМ 90 – 1485,5ТМ 91 – 14122,3ТМ 92 – 14177,6
1000ТМ 89 – 1579,1 ТМ 90 – 1599,5ТМ 91 – 15140,2ТМ 92 – 15201,3
1200ТМ 89 – 1693ТМ 90 – 16117,1ТМ 91 – 16165,3ТМ 92 – 16237,6
1400ТМ 89 – 17107,2ТМ 90 – 17135,1ТМ 91 – 17191,0ТМ 92 – 17274,9
