Зерносушилка шахтная С-20 Стандарт — АО Агропромтехника

Сушилки стационарные, модульные, непрерывного действия, предназначены для сушки продовольственного, семенного и фуражного зерна крупяных (пшеница, ячмень, овес, рис, рожь, просо, кукуруза), зернобобовых (соя, горох, фасоль, бобы, чечевица), масличных культур (семена подсолнечника, рапса, конопли, горчицы), а также амаранта, клевера, пивоваренного ячменя и др. Подходит для сушки мелкосемянных культур и зерновых отрубей.

Зерносушилки комплектации «Стандарт» соответствуют мировым стандартам производства зерносушилок и оснащены максимальным количеством функций для высокоэффективной сушки и уменьшения энергозатрат.

Широкий диапазон режимов работы зерносушилки комплектации «Стандарт» позволяет оптимально подобрать параметры сушки и существенно снизить энергозатраты. Зерносушилка оснащена максимальным количеством систем энергосбережения:

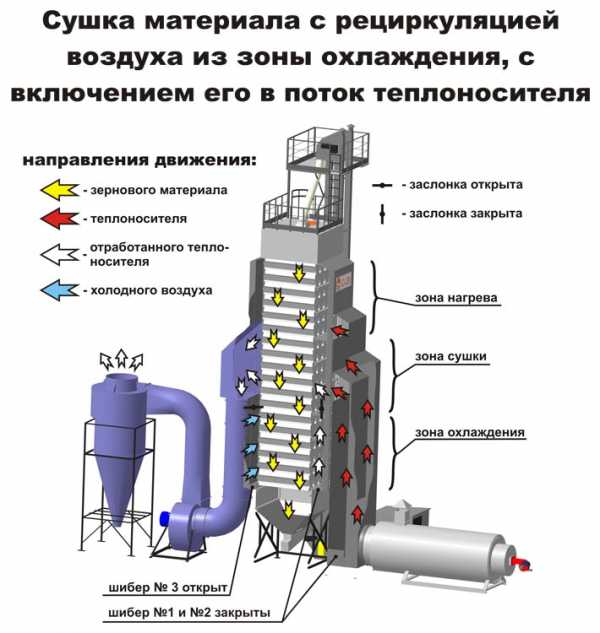

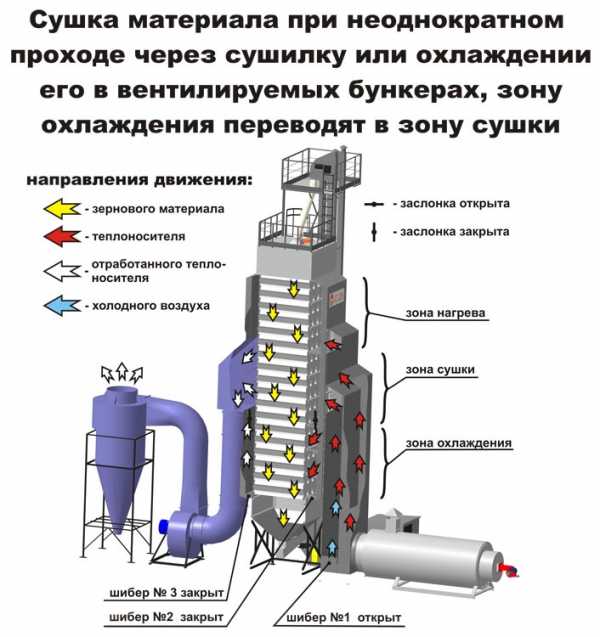

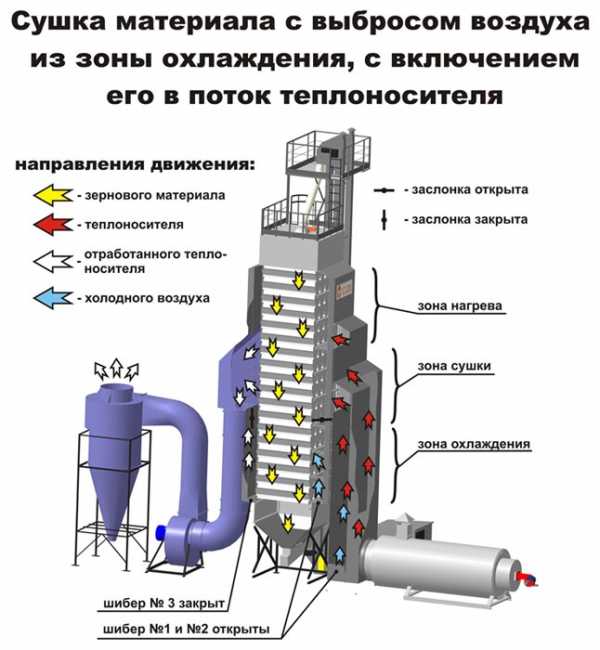

· Одна из технологических схем работы аэродинамической цепи зерносушилки предусматривает рециркуляцию отработанного теплоносителя.

· Система подвода и отвода теплоносителя оснащена теплоизоляцией.

· Зерносушилки оснащены регулируемой зоной охлаждения.

· Сушилка спроектирована с большим запасом эксплуатационной надежности, достигнутой за счет усиления металлоконструкции.

· Система автоматики обеспечивает контроль температуры теплоносителя, просушиваемого зерна, степени загрузки зерносушилки и множество других параметров, позволяет дистанционно управлять зерновыми потоками.

· Равномерность сушки обеспечена оптимальным распределением потока зерна по всему объему шахты.

· Современная высокоэффективная топливная аппаратура Unigas с блоком модуляции (плавная регулировка длины пламени)

· Все управление ориентировано на интуитивную работу, также имеется возможность удаленного мониторинга.

www.agropromtekhnika.ru

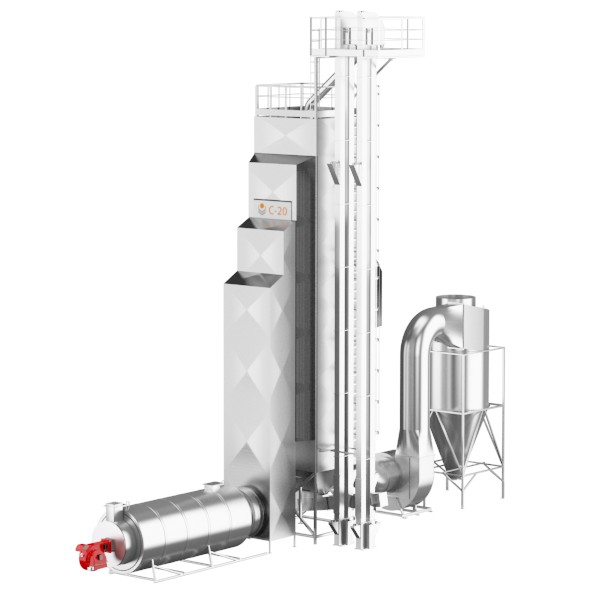

Зерносушилка шахтная С-20 косвенного нагрева

Назначение

Сушилка зерновая шахтная модульная С-20 серии «Оптимум» предназначена для эффективной и производительной сушки продовольственного, семенного и фуражного зерна крупяных, зернобобовых, масличных (только с косвенным нагревом теплообменника), а также амаранта, клевера, пивоваренного ячменя.

Преимущества

Универсальность. Сушилка шахтного типа, обладает всеми устройствами и механизмами с соответствующими их характеристиками для обеспечения качественной сушки широкого спектра зерна и сельско-хозяйственных культур любого назначения.

Экономичность. В конструкцию интегрированны энергосберегающие технологии:

оснащены осевым вентилятором (более экономичные по сравнению с радиальными)
топочный блок (в сборе) – 1 шт. (двусторонний теплообменник – исключает попадание в состав теплоносителя продуктов сгорания топлива (косвенный нагрев теплоносителя)
способ продувки теплоносителя «на разряжение» (минимум затрат на продувку)
система теплоизоляции на боковых стенках шахты (экономия 5-7%)
современная высокоэффективная топливная UNIGAS Италия
тип зерносушилки – шахтная (наиболее эффективная по способу теплообмена)

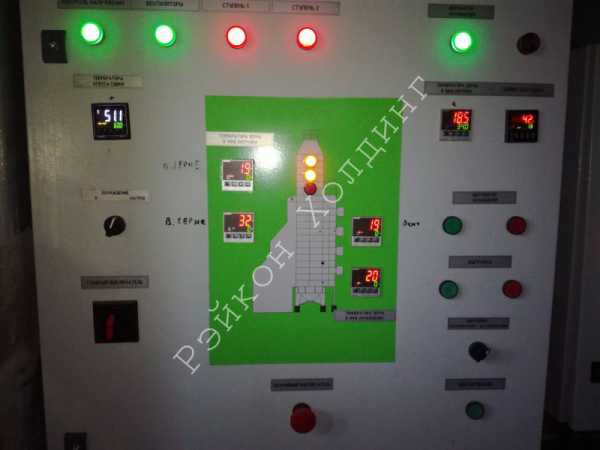

Интуитивно понятное управление. Шкаф управления релейно-контактного типа, оснащен мнемосхемой.

Позволяет в автоматическом режиме контролировать температуру теплоносителя, температуру просушиваемого зерна, степень загрузки зерносушилки, блокирует работу в случае возникновения нештатной ситуации с подачей звукового и светового сигнала

в комплект входят емкостные датчики уровня, датчики температуры, конечные выключатели, кабельная продукция, для прокладки внутренней проводки.

Компактность, простота установки. Благодаря установке вентиляторов непосредственно в системе отвода теплоносителя сушилка зерновая шахтная имеет компактные размеры. (потребитель несет меньшие единовременные затраты, связанные с покупкой, доставкой и монтажом)

www.agropromtekhnika.ru

Какими характеристиками обладает зерносушилка С 20, сравнение с С 30

Зерносушилка С 20 предназначена для сушки зерновых, крупяных и масличных культур с исходной влажностью не более 35 %. Она используется в технологических линиях сельскохозяйственных предприятий перерабатывающей и производящей отраслей агропромышленного комплекса.

Стандартный комплект:

все транспортирующие устройства,
система автоматики,
система рециркуляции,
система теплоизоляции,
система аспирации,
топочный блок с 2-хконтурным теплообменником.

Немного отличается от модели С 20 зерносушилка С 30. Цена более высокопроизводительной установки чуть выше. При этом спектр ее задач тоже более обширный. Она может использоваться для сушки семенного, продовольственного и фуражного зерна крупяных культур (пшеница, овес, рис, рожь, ячмень, просо, кукуруза), зернобобовых (фасоль, бобы, соя, горох, чечевица), масличных культур (рапса, конопли, семена подсолнечника, горчицы). Также для просушки клевера, амаранта, пивоваренного ячменя, мелкосемянных культур, зерновых отрубей.

Зерносушилка Р1 С30Г производительностью 30 т/ч, состоит из основных частей:

башни с приемным устройством,
воздухонагревателя на газ. топливе,
вытяжных вентиляторов,
пульта управления,
нории – подъемников просушенного и исходного зерна.

Сокращение издержек в ходе эксплуатации, снижение расходов на обработку зерна – преимущества нашей техники!

www.agrometall.ru

Зерносушилка С-20 комплектации «Оптимум» | АГРОТЕК-СЕРВИС

Вид применяемого топлива:жидкое/газообразное

Расход топлива:1,0…1,35 м3/ч на пл.т./%

Зерносушилки комплектации «Оптимум» соответствуют требованиям российского рынка и предоставляют стандартный набор функций за оптимальную стоимость.

Зерносушилки «Оптимум» обладают всеми необходимыми параметрами для эффективной и производительной сушки:

· Подходят для фермерских хозяйств и СПК с небольшим объемом производства

· Быстрый монтаж на объекте и компактные размеры зерносушилки

· Возможность модернизации зерносушилки за счет дополнительных опций

· Теплоизолированные системы подвода и отвода теплоносителя

· Современная высокоэффективная топливная аппаратура Unigas

· Способ подачи тепла – «на разряжение» (вакуумная сушилка) – исключает потери теплоносителя

В случае, если потребуется изменение комплектации зерносушилки, предусмотрена возможность приобретения дополнительных опций и дальнейшей модернизации.

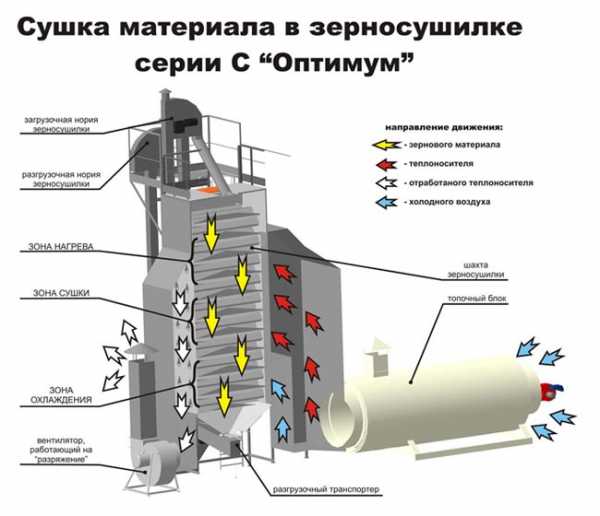

Шахтные зерносушилкии серии «С» комплектации «Оптимум» — стационарные, модульные, непрерывного действия, предназначены для сушки продовольственного, семенного и фуражного зерна крупяных (пшеница, ячмень, овес, рис, рожь, просо, кукуруза), зернобобовых (соя, горох, фасоль, бобы, чечевица), масличных культур (семена подсолнечника, рапса, конопли, горчицы), а также амаранта, клевера, пивоваренного ячменя и др. Подходит для сушки мелкосемянных культур и зерновых отрубей.

Зерносушилки данной серии в комплектации «Оптимум» — это модульные устройства непрерывного действия, предназначенные для стационарной установки. Они отлично подходят для сушки масличных, крупяных и зернобобовых культур, а также пивоваренного ячменя, клевера, амаранта и др. Кроме этого, они отлично справляются с мелкосемянными культурами и зерновыми отрубями.

Комплектация

Наименование показателей	ед. изм.	С-20 «Оптимум»
Основные подрабатываемые культуры*	—	пшеница, рожь, овес, ячмень, подсолнечник, рапс, кукуруза, соя, горох, просо, гречиха, рис*
Тип машины	—	стационарный
Тип сушилки	—	шахтная
Вместимость сушилки (с учетом коэффициента вместимости 0,7)	м³	28
Плановая производительность сушилки при съеме влаги с 20% до 14%**	т/час	20**
Техническая производительность сушилки при съеме влаги с 19% до 15%**	т/час	27**
Расход воздуха	м³/час	32000
Способ продувки теплоносителя		«на разряжение»
Способ нагрева теплоносителя		прямой¹ или косвенный²
Привод		электрический
Управление	дистанционное, с выводом значений на пульт управления, в автоматическом или ручном (тестовом) режиме
Суммарная установленная мощность электродвигателей, не более (без учета норий)	кВт	40
Производительность транспортирующего оборудования (Р=750кг/м³)	т/ч	20
Вид применяемого топлива***		жидкое/газообразное***
Расход топлива	м³/ч на пл.т./%	1,0…1,35
Масса, не более (с учетом норий, ТБ)	т	20
Габаритные размеры, не более:	мм
Длина (с учетом ТБ)		12017
Ширина		4130
Высота		12693
Обслуживающий персонал	чел.	1
Срок службы	лет	10

Параметры

№	Наименование	Кол-во	Краткое описание
1.	Топочный блок ТБ-0,75М в сборе	1 шт.	Максимальная тепловая мощность 0,75 МВт/ч. Топочный блок оснащен одноконтурным теплообменником, взрыворазрядным клапаном, дымовой трубой с искрогасителем Камера сгорания, контуры теплообменника и дымовая труба изготовлены из сертифицированной нержавеющей жаропрочной стали. Укомплектовывается газовой двухступенчатой горелкой «UNIGAS» (Италия) модели PG60 G-.AB.S.RU.A. Возможна установка комбинированной горелки газ-дизель или горелки, работающей на мазуте, нефти и т.д. Эффективная площадь теплообмена 30 м²
2.	Шахта в сборе	1 к-т	Вместимость шахты 23 м³. Шахта имеет усиленный несущий металлический каркас из сварных профильных труб размером 80х80х4 мм. Короба, полукороба и стенки шахты выполнены из оцинкованного металлопроката. Конструкция шахты предусматривает замену коробов и полукоробов без разборки каркаса шахты и стенок каркаса шахты. Боковые стенки шахты теплоизолированы. Оснащается механизмом разгрузки периодического действия эксцентрикового типа с электро-механическим приводом. Оснащается устройством для экстренной разгрузки без включения электродвигателей.
3.	Система подвода и отвода теплоносителя	1 к-т	Оснащена теплоизоляцией. Облицована оцинкованным металлопрокатом.
4.	Бункер надсушильный в сборе	1 к-т	Вместимость бункера 5 м³. Бункер окрашен. Поставляется в комплекте с ограждением площадки обслуживания. Оснащается системой равномерного распределения зерна по периметру шахты. Имеет места для установки датчиков уровня заполнения.
5.	Вентилятор пылевой, радиальный	1 шт.	Производительность 32 000 м³/час. Вентилятор среднего давления.
6.	Нории	1 к-т	В комплект входят две самонесущие однопоточные нории (загрузочная и разгрузочная) Производительность 20 т/ч Оснащаются масло-жиро-термоустойчивой транспортерной лентой с полимерными ковшами; взрыворазрядителем. Конструкция привода предотвращает обратный ход ленты. Комплектуется площадкой обслуживания с ограждением Привод – мотор-редуктор
7.	Конвейер шнековый ТШ-200	1 шт.	Производительность 20 т/ч Исполнение в «трубе»
б/н	Пультовая-шкаф	1 шт.	Защищает шкаф управления от внешнего климатического воздействия, ограничивает доступ посторонних лиц Пультовая облицована оцинкованным металлопрокатом Размеры 1000х600х2000
б/н	Зернопровод загрузки сырого зерна	1 к-т	Изготавливается из металлопроката толщиной 2 мм Окрашен
б/н	Лестницы	4 шт.	Окрашены Оснащены ограждением
б/н	Закладные детали	1 к-т
б/н	Система автоматики	1 к-т	Позволяет в автоматическом режиме контролировать температуру теплоносителя и температуру просушиваемого зерна Автоматический контроль степени загрузки зерносушилки Блокирует работу в случае возникновения нештатной ситуации с подачей светового и звукового сигнала В к-т входят емкостные датчики уровня, датчики температуры, конечные выключатели, кабельная продукция для прокладки внутренней проводки Шкаф управления релейно-контакторного типа оснащен мнемосхемой. Двухуровневая система противопожарной безопасности. Предусмотрен автоматический и ручной режимы работы зерносушилки.
б/н	Прочие комплектующие	1 к-т	В том числе: детали, входящие в общую сборку; метизы; уплотнительные материалы; ЗИП.
б/н	Документация	1 к-т

* О возможности сушки других культур уточняйте у Вашего регионального менеджера.
** Производительность сушилки зерновой представлена при сушке пшеницы 3-го класса, объемной массой не менее 750 кг/м3, при температуре окружающей среды не менее + 15º С, влажности атмосферного воздуха не более 70% с учетом работы зоны охлаждения.
*** Присоединительное давление 0,4…36 кПа
1 – кроме масличных культур
2 – применяется ТБ с теплообменником

agrtek.ru

Зерносушилка С-20 (Стандарт) | АГРОТЕК-СЕРВИС

Вид применяемого топлива:жидкое/газообразное

Расход топлива:0,94…1,23 м3/ч на пл.т./%

· Система подвода и отвода теплоносителя оснащена теплоизоляцией.

· Зерносушилки оснащены регулируемой зоной охлаждения.

· Равномерность сушки обеспечена оптимальным распределением потока зерна по всему объему шахты.

· Все управление ориентировано на интуитивную работу, также имеется возможность удаленного мониторинга.

Комплектация

№	Наименование	Кол-во	Краткое описание
1.	Топочный блок ТБ-1,6П в сборе	1 шт.	Максимальная тепловая мощность 1,6 МВт/ч. Камера сгорания прямоточного топочного блока, изготовлена из сертифицированной нержавеющей жаропрочной стали. Снаружи топочный блок облицован оцинкованным металлопрокатом. Укомплектовывается газовой двухступенчатой горелкой «UNIGAS» (Италия) модели P71M-.AB.S.RU.A.1.50.
2.	Шахта в сборе	1 к-т	Вместимость шахты 36 м³. Шахта имеет усиленный несущий металлический каркас из сварных профильных труб размером 80х80х4 мм. Короба, полукороба и стенки шахты выполнены из оцинкованного металлопроката. Конструкция шахты предусматривает замену коробов и полукоробов без разборки каркаса шахты и стенок каркаса шахты. Боковые стенки шахты теплоизолированы. Оснащается механизмом разгрузки периодического действия эксцентрикового типа с электро-механическим приводом. Оснащается устройством для экстренной разгрузки без включения электродвигателей.
3.	Система подвода и отвода теплоносителя	1 к-т	Оснащена теплоизоляцией. Облицована оцинкованным металлопрокатом.
4.	Бункер Над сушильный в сборе	1 к-т	Вместимость бункера 5 м³. Бункер облицован оцинкованным металлопрокатом. Поставляется в комплекте с ограждением площадки обслуживания. Оснащается системой равномерного распределения зерна по периметру шахты. Имеет места для установки датчиков уровня заполнения.
5.	Система аспирации	1 к-т	В к-т входят один циклон, подставка под циклон и система воздуховодов. Степень очистки отработанного теплоносителя – 98%. Воздуховоды изготовлены из оцинкованного металлопроката.
6.	Вентилятор пылевой, радиальный	1 шт.	Производительность 62 000 м³/час Вентилятор среднего давления
7.	Конвейер скребковый разгрузочный	1 шт.	Производительность 40 т/ч Оснащается полимерными скребками и переключателем потока с электроприводом Исполняется в закрытом металлическом корпусе
8.	Нории	1 к-т	В комплект входят две самонесущие однопоточные нории (загрузочная и разгрузочная) Производительность 40 т/ч Оснащаются масло-жиро-термоустойчивой транспортерной лентой с полимерными ковшами; взрыворазрядителем. Конструкция привода предотвращает обратный ход ленты. Комплектуется площадкой обслуживания с ограждением Привод – мотор-редуктор
б/н	Пультовая-контейнер	1 шт.	Защищает шкаф управления от внешнего климатического воздействия, ограничивает доступ посторонних лиц Облицован оцинкованным металлопрокатом снаружи и деревом изнутри Размер 1770х1670х2270
б/н	Зернопровод загрузки сырого зерна	1 к-т	Изготавливается из металлопроката толщиной 2 мм Окрашен
б/н	Лестницы	4 шт.	Окрашены Оснащены ограждением
б/н	Закладные детали	1 к-т
б/н	Система автоматики	1 к-т	Позволяет в автоматическом режиме контролировать температуру теплоносителя, температуру просушиваемого зерна, степень загрузки зерносушилки, с выводом их цифровых значений и аварийных сообщений на русском языке на дисплей оператора Двухуровневая противопожарная система блокирует работу в случае возникновения нештатной ситуации с подачей светового и звукового сигнала Все управление ориентировано на интуитивную работу, также имеется возможность удаленного мониторинга В к-т входит шкаф управления с минимальным количеством управляющих элементов (только контроллер), емкостные датчики уровня, датчики температуры, конечные выключатели, кабельная продукция для прокладки внутренней проводки Программируемый контроллер, имеет режим самодиагностики автоматической системы сушилки и функцию сохранения информации о нештатных ситуациях Предусмотрен автоматический и ручной режимы работы зерносушилки.
б/н	Прочие комплектующие	1 к-т	В том числе: детали, входящие в общую сборку; метизы; уплотнительные материалы; ЗИП.
б/н	Документация	1 к-т

Параметры

Наименование показателей	ед. изм.	С-20 «Стандарт»
Основные подрабатываемые культуры*	—	пшеница, рожь, ячмень, кукуруза, соя, горох, просо, гречиха, рис
Тип машины	—	стационарный
Тип сушилки	—	шахтная
Вместимость сушилки (с учетом коэффициента вместимости 0,7)	м³	41
Плановая производительность сушилки при съеме влаги с 20% до 14%**	т/час	20**
Техническая производительность сушилки при съеме влаги с 19% до 15%**	т/час	27**
Расход воздуха	м³/час	62 000
Способ продувки теплоносителя		«на разряжение»
Способ нагрева теплоносителя		прямой¹ или косвенный²
Привод		электрический
Управление	дистанционное, с выводом значений на пульт управления, в автоматическом или ручном (тестовом) режиме
Суммарная установленная мощность электродвигателей, не более (без учета норий)	кВт	74
Производительность транспортирующего оборудования (Р=750кг/м³)	т/ч	40
Вид применяемого топлива***		жидкое/газообразное***
Расход топлива	м³/ч на пл.т./%	0,94…1,23
Масса, не более (с учетом норий, ТБ)	т	23
Габаритные размеры, не более:	мм
Длина (с учетом ТБ)		18880
Ширина		5000
Высота		17200
Обслуживающий персонал	чел.	1
Срок службы	лет	10

agrtek.ru

Зерносушилка 20 т/ч

Преимущества нашей зерносушилки:

система состоит из модулей, благодаря этому зерносушилка имеет широкий диапазон производительности от 8 до 150 т/ч
зерносушилка имеет коническую форму коробов, благодаря этому сушка проходит равномерно, не появляется мертвых зон.
данная зерносушилка делает равномерную и щадящую сушку зерна.
горелки газовые и дизельные.

Стандартная комплектация

вся конструкция зерносушилки состоит из шахты, которая изготавливается из оцинкованной стали. В комплекте датчики уровня и датчики температуры.
толщина металла шахты зерносушилки — 2 мм
толщина стали верхних коробов и выгрузочного бункера — 3 мм
вытяжной воздушный канал с вентиляторами и заслонками.
горелка зерносушилки с камерой печи.
опорная конструкция, лестницы и платформы для обслуживания.

Что можно заказать к зерносушилке дополнительно:

теплоизоляцию шахты сушилки;
увеличить выгрузочный бункер зерносушилки;
люки аварийной выгрузки
пылеуловители
глушители шума на вентиляторы зерносушилки
нории и транспортер

Сельскохозяйственная промышленность одна из наиболее востребованных и прибыльных отраслей. Частные сельхозпроизводители, после уборки урожая должны позаботиться о сохранности своего зерна, не давая ему прейти в негодность от повышенной влаги. В таких случаях производители зерна должны высушить свою продукцию на специальном оборудовании. Зерносушилки непрерывного действия великолепно справляются с поставленной задачей и могут обеспечить производительность от 10-120 т./ч по пшенице. Имея данную систему просушки зерновых у себя на предприятии, вы полностью сможете обеспечить сохранность своей продукции, не арендуя чужое оборудование. Шахтные зерносушилки используют различные виды топлива, как дизельные источники топлива, магистральный газ и сжиженный газ. Использования теплообменника предотвратит попадания продуктов сгорания на сырьевую составляющую, и таким образом, полностью обезопасит вашу продукцию.

Сельскохозяйственные предприятия без хорошего сушильного оборудования будут терять достаточно большой ресурс на транспортировку и аренду чужого оборудования. Рабочая характеристика зерносушилки позволяет обрабатывать от 180 до 2600 тонн в сутки. Наша компания поставляет на рынок самое передовое и высококачественное оборудование. Зерносушилка шахтного типа способна обработать такие зерновые культуры, как:

пшеница;
рис;
ячмень;
подсолнечник;
кукуруза;
горох;
рапс;
гречиха и др.

Эти и многие других сорта сыпучих злаков прекрасно подойдут для обработки в наших сушилках. Наши зерносушилки обеспечивают необходимый съем влаги для каждой культуры при первоначальной засыпке. Лучшим вариантом будет сушка в несколько этапов.

Как заказать комплект оборудования

Компания «Рэйкон Холдинг» является лидером на рынке сельскохозяйственного оборудования, мы осуществляем поставку необходимой техники для обработки, сушки, очистки и хранения зерновых культур. Купить зерносушилку в Воронеже не составит никаких сложностей, вам стоит всего лишь позвонить в наш офис по номеру телефона, который указан на нашем сайте и сделать заказ. Все интересующие вас вопросы, вы можете задавать нашим менеджерам по продаже или приехать к нам в офис за более детальной информацией.

Доставляем зерносушилки во все регионы России.

reikonholding.com

оптимальная модель для небольших предприятий

Среди моделей шахтных сушильных систем серии С зерносушилка С 20 сегодня оказывается максимально востребованной.

Следом за ней по популярности идёт модель С 30.

Их привлекательность повысилась в связи с развитием фермерских хозяйств средних размеров, на нужды которых в первую очередь ориентированы эти изделия.

Техническая справка: в маркировке моделей цифры обозначают производительность, то есть то количество тонн, которое оборудование может обработать за час.

Чем отличается зерносушилка С 30 от С 20: цена, вместительность, конструкция

Сразу стоит отметить, что обе модели имеют схожее строение: стационарные объекты, состоящие из модулей, которые можно наращивать. Что касается частных аспектов оснащения и практических показателей, то здесь есть ряд различий:

Производительность. Как видно по маркировке, производительная способность С 30 выше чем у С 20 на 10 тонн в час.
Оснащение. С 30 имеет несколько вариантов оснащения. Например, его модификация зерносушилка Р1 С30Г обладает дополнительными подъёмными устройствами и пультом дистанционного управления. Вторая модель имеет только две разновидности: «Стандарт» и «Оптимум».
Вместительность. Стандартный объём шахты С 20 составляет 41 м3, у С 30 – 60 м3.
Вид топлива. Модель С 30 работает, как и большинство современных сушилок, на жидком или газовом горючем. С 20 также может использовать газ, но больше ей подходит печное отопление при помощи твёрдого топлива.

Обратите внимание! Всякая модель, в том числе и зерносушилка Р1 С30Г, имеет руководство по эксплуатации. Больше подробностей об особенностях использования того или иного изделия вы можете прочесть в этом документе, который прилагается к покупке.

Таким образом, изучив все важнейшие характеристики, вы сможете сами решить, какая шахтная зерносушилка VESTA – С 20 или С 30 – вам больше подходит. Кстати, стоимость первой, чуть ниже второй. Если же вас не устроят показатели и возможности изделий серии С, рекомендуем вам обратить внимание на уникальное предложение компании «Техноград» – сушильные системы СоСС.

Они относятся к такому же виду сушилок, которые при необходимости можно увеличить в размерах, добавив специальных модулей. Их производительность может быть от 3 до 40 тонн в час. Это оборудование работает на разных видах топлива. А приобрести его можно дешевле моделей серии С.

agrometall59.ru
