Ry стали: назначение и применение, механические характеристики и химические свойства, ее аналоги

Содержание

назначение и применение, механические характеристики и химические свойства, ее аналоги

Сталь получается в результате соединения железа с углеродом, а также другими химическими элементами. Доля в сплаве углерода должна быть не более 2,14%, он придает готовой стали прочности и твердости, снижая вязкость и пластичность. К основным признакам классификации относится — назначение, качество, химический состав, структура и степень раскисления.

Все остальные элементы также улучшают характеристики стали и в зависимости от их количества, определяется классификация марок стали по качеству. Легированные присадки улучшают антикоррозийные свойства стали и придают другие немаловажные характеристики готовому сплаву. Набором таких добавок обладает низкоуглеродистая марка С245, поэтому хотелось бы подробней узнать, какие у нее свойства и характеристики.

Сталь С245 и ее свойства

Она является сталью специального назначения. В данной марке присутствуют кремний и магний, которые раскисляют металл и освобождают его от закиси железа. Это свойство способно ухудшить состав стали. Механические свойства сплава от этого не меняются, кроме этого, марганец положительно влияет на серу, которая может сделать металл хрупким.

Аналогами данной марки стали можно назвать — Ст3пс5 и Ст3сп5, химический состав у них регулируется определенными стандартами. Каждая марка стали имеет свою буквенную расшифровку, так в марки С245 буква «С» означает — строительная, а 245 — предел текучести.

Хром придает стали С245 твердость и антикоррозийные свойства, почти таким же действием обладает никель. Медь в составе сплава повышает теплопроводность и вязкость. Все эти свойства дают возможность успешно применять сталь. Все низкоуглеродистые марки металлургической продукции отличаются хорошей свариваемостью.

Назначение и применение

Сталь данной марки предназначена для строительных конструкций, ее специально выпускают для применения в строительстве стальных конструкций со сварными, а также другими соединениями. В этой марке есть все необходимые добавки для длительной эксплуатации сооружений.

Данная марка также

применяется в производстве горячекатаных изделий — швеллера, в том числе и специальные, двутавровые балки, уголки, листового, широкополосного универсального проката и гнутых профилей. Металл применяется и в других отраслях промышленности.

По качеству все марки стали могут быть — обыкновенного качества, качественные, с повышенным качеством и высококачественные. По химическому составу они разделяются на углеродистые и легированные. Под качеством подразумевается сочетание свойств, которые создаются в процессе изготовления стали. К ним относятся — химический состав, однородность строения металла, механические свойства и технологичность.

Физические и механические свойства

Все характеристики и физические свойства в различном температурном режиме и других условиях:
  • твердость — НВ 10-1= 131МПа;
  • удельный вес — 7700-7900 кгс/м2

При температуре 20оС сталь марки С245, сортамент лист размерами 2-3,9 мм обладает следующими механическими свойствами при температуре =20оС:

  • временное сопротивление разрыву прочности (прочностной предел при растяжении) — 370 МПа;
  • предел пропорциональности (предел текучести при остаточной деформации) — 245 МПа;
  • относительное удлинение материала после разрыва — 20%;
  • стальной лист размерами 4-10 мм имеет почти схожие механические характеристики, отличается только одним показателем — относительным удлинением после разрыва, оно составляет 25%.

Химические и технологические свойства стали С245

Состав химический стали марки С245 приведен в процентном отношении согласно ГОСТ 27772 -88

  • Углерод — до 0,22%.
  • Марганец — не более 0,65%.
  • Кремний — в пределах 0,05-0,15%.
  • Сера — до 0,050%.
  • Фосфор — в пределах 0,040%.
  • Хром, никель и медь — до 0,30%.
  • Мышьяк — до 0,08%.

Химический состав готового сплава гарантируется изготовителем, обработка стали допускается синтетическими шлаками, продувка аргоном, вакуумирование, модифицирование металла редкоземельными элементами и кальцием. Их вводят в него расчетным методом — до 0,05% редкоземельных элементов и в пределах 0,02% кальция.

  • Свариваемость — ограничения отсутствуют.
  • Флокеночувствительность — не чувствительна.
  • Склонность к отпускной хрупкости — не установлена.

Все технологические свойства стали точно отображают склонность данной марки к определенной деформации, которые будут испытывать готовые изделия в тех или иных условиях. Это связано с технологической обработкой или условиями эксплуатации металла.

Относительно невысокая стоимость продукции позволяет выпускать различные марки стали большими и незначительными партиями. Целый ряд свойств, таких как технологичность, химический состав, механические показатели помогли стать этому материалу основным в производстве инструментов, приборов, в машиностроении и в строительстве металлоконструкций. Такие ценные свойства и качества металла обеспечивают безаварийную эксплуатацию готовых изделий.

Оцените статью: Поделитесь с друзьями!

Модуль упругости для стали, а также для других материалов

Перед тем, как использовать какой-либо материал в строительных работах, следует ознакомиться с его физическими характеристиками для того, чтобы знать как с ним обращаться, какое механическое воздействие будет для него приемлемым, и так далее. Одной из важных характеристик, на которые очень часто обращают внимание, является модуль упругости.

Ниже рассмотрим само понятие, а также эту величину по отношению к одному из самых популярных в строительстве и ремонтных работах материалу — стали. Также будут рассмотрены эти показатели у других материалов, ради примера.

Модуль упругости — что это?

Модулем упругости какого-либо материала называют совокупность физических величин, которые характеризуют способность какого-либо твёрдого тела упруго деформироваться в условиях приложения к нему силы. Выражается она буквой Е. Так она будет упомянута во всех таблицах, которые будут идти далее в статье.

Невозможно утверждать, что существует только один способ выявления значения упругости. Различные подходы к изучению этой величины привели к тому, что существует сразу несколько разных подходов. Ниже будут приведены три основных способа расчёта показателей этой характеристики для разных материалов:

  • Модуль Юнга (Е) описывает сопротивление материала любому растяжению или сжатию при упругой деформации. Определяется вариант Юнга отношением напряжения к деформации сжатия. Обычно именно его называют просто модулем упругости.
  • Модуль сдвига (G), называемый также модулем жёсткости. Этот способ выявляет способность материала оказывать сопротивление любому изменению формы, но в условиях сохранения им своей нормы. Модуль сдвига выражается отношением напряжения сдвига к деформации сдвига, которая определяется в виде изменения прямого угла между имеющимися плоскостями, подвергающимися воздействию касательных напряжений. Модуль сдвига, кстати, является одной из составляющих такого явления, как вязкость.
  • Модуль объёмной упругости (К)
    , которые также именуется модулем объёмного сжатия. Данный вариант обозначает способность объекта из какого-либо материала изменять свой объём в случае воздействия на него всестороннего нормального напряжения, являющимся одинаковым по всем своим направлениям. Выражается этот вариант отношением величины объёмного напряжения к величине относительного объёмного сжатия.
  • Существуют также и другие показатели упругости, которые измеряются в других величинах и выражаются другими отношениями. Другими ещё очень известными и популярными вариантами показателей упругости являются параметры Ламе или же коэффициент Пуассона.

Таблица показателей упругости материалов

Перед тем, как перейти непосредственно к этой характеристике стали, рассмотрим для начала, в качестве примера и дополнительной информации, таблицу, содержащую данные об этой величине по отношению к другим материалам. Данные измеряются в МПа.

Модуль упругости различных материалов

Как можно заметить из представленной выше таблицы, это значение является разным для разных материалов, к тому же показателя разнятся, если учитывать тот или иной вариант вычисления этого показателя. Каждый волен выбирать именно тот вариант изучения показателей, который больше подойдёт ему. Предпочтительнее, возможно, считать модуль Юнга, так как он чаще применяется именно для характеристики того или иного материала в этом отношении.
2.

Данная информация поможет разобраться с самим понятием модуля упругости, а также ознакомиться с основными значения данной характеристики для стали, стальных изделий, а также для нескольких других материалов.

Следует помнить, что показатели модуля упругости разные для различных сплавов стали и для различных стальных конструкций, которые содержат в своём составе и другие соединения. Но даже в таких условиях, можно заметить тот факт, что различаются показатели ненамного. Величина модуля упругости стали практически зависит от структуры. а также от содержания углерода. Способ горячей или холодной обработки стали также не может сильно повлиять на этот показатель.

Оцените статью: Поделитесь с друзьями!

Сопротивление стали нормативное - Энциклопедия по машиностроению XXL

При расчете по предельным состояниям за основные характеристики сопротивления стали силовым воздействиям приняты нормативные сопротивления наименьшее значение предела текучести От или временного сопротивления разрыву сТв- Расчетное сопротивление для сварного соединения определяют в зависимости от величины расчетного сопротивления основного материала, конструктивных особенностей соединения, технологии его выполнения и характера нагрузок.[c.43]
Стальной прогон из швеллера № 36 (рис. 2.314) опирается на узлы ферм, расположенных на расстоянии / = 5 м друг от друга. Верхний пояс ферм составляет с горизонтом угол а = 20°. Нормативная вертикальная нагрузка интенсивностью 7" = 6 кН/м состоит из 40% постоянной нагрузки и 60% временной. Коэффициенты перегрузки /г = 1,1 Пв= 1,4. Коэффициент условий работы т =1,2. Расчетное сопротивление стали/ = 210 МН/м . Проверить несущую способность прогона, считая, что опасность его закручивания исключена.  
[c.248]

При расчете конструкций по методу предельных состояний согласно НиТУ 121-55 используются расчетные сопротивления стали (табл. 2), принимаемые ниже нормативного предела текучести на 10% для малоуглеродистых сталей и на 15%—для низкоуглеродистых сталей.  [c.83]

То же, для бесшовных труб нз углеродистой стали. Нормативные сопротивления растяжению, сжатию я изгибу материала труб и сварных соединений, определяемые из условия достижения предела текучести. .  [c.97]

При определении механических свойств образцы стали испытывают ва растяжение и изгиб, а также на ударную вязкость. В расчетах конструкций используют данные сопротивления стали при растяжении по ГОСТу временное сопротивление разрыву 03, предел текучести а , относительное удлинение е, %. Для стали малоуглеродистой и повышенной прочности по пределу текучести а-г устанавливают нормативное сопротивление стали при растяжении, сжатии и изгибе, т. е. / в =

[c.28]

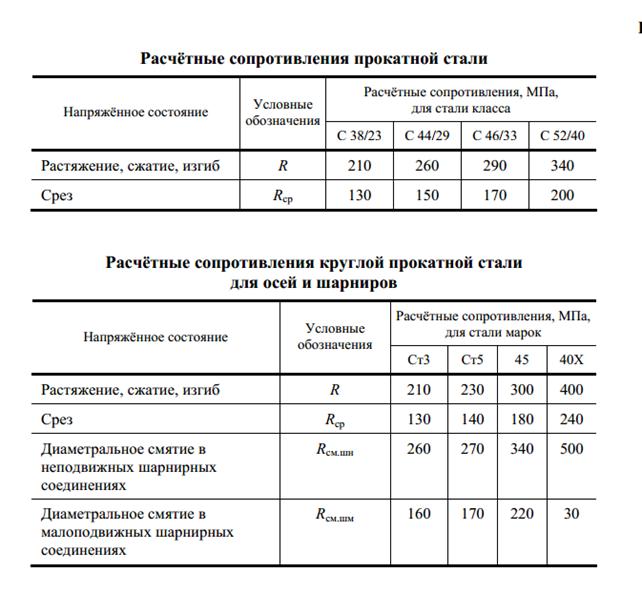

Расчетные сопротивления стали Ry или Ни) равны нормативным Ят), деленным на коэффициент надежности по материалу т. который равен 1,025—1,15. Нормативные и расчетные сопротивления прокатной стали приведены в табл. 1.2. Значения расчетных сопротивлений сдвигу н смятию вычисляют по формулам (2.4) и (2.5).  [c.28]

Сопротивление стлли нормативное 24, 25, 26 расчетное 24, 25, 26 Сортамент металла 14, 30 Сплавы алюминиевые виды и марки 33, 34 расчетные сопротивления 36 Стадии проектирования конструкций 13 Сталь виды 14  [c. 429]

Следовательно, условие торможения движения распространяющейся трещины в трубопроводе под давлением состоит в том, что нормативные сопротивления стали развитию трещин  [c.100]


Генеральными размерами балки называют ее расчетный пролет let и высоту сечения- h (рис. 37). Действительный или конструктивный размер балки I назначают с учетом размеров опорных площадок, размер которых зависит от несущей способности их материала. Расстояние в свету 1о между опорными узлами зависит от условий эксплуатации сооружения и назначается в процессе проектирования. Оптимальное значение высоты балки зависит от расчетного пролета, нагрузки, марки стали, назначения балки и т. д. и лежит в пределах = (1/10—1/15). Минимальные значения высоты сечения балки при эскизном проектировании можно принимать по табл. 22 при / расчетная нагрузки) в зависимости от временного сопротивления стали и относительных прогибов балок к пролету.  [c.61]

Таким образом, методы прогнозирования ресурса должны базироваться на таких критериях, которые бы учитывали временные процессы накопления повреждений в металле. В качестве параметров надежности должны быть показатели долговечности, например, время до разрушения или число циклов нагружения до разрушения. Существующие нормативные материалы по расчету прочности не позволяют получать такие важные характеристики прочностной надежности. Например, в процессе эксплуатации аппаратов вследствие деформационного старения происходит некоторое повышение прочностных свойств, т.е. временного сопротивления и предела текучести металла. Для конструктивных элементов оборудования из низкоуглеродистых и низколегированных сталей, работающих при нормальных условиях эксплуатации, значение предела текучести может возрастать до 20%. Заметим, что временное сопротивление Gb является расчетной характеристикой при выполнении прочностных расчетов по действующим НТД. Из этого следует парадоксальный вывод о том, что с увеличением срока службы аппарата можно увеличивать рабочее давление, если производить оценку прочности по действующим отраслевым нормам и правилам. Другими словами, с увеличением срока службы аппарата его надежность должна увеличиваться. В действительности, наряду с увеличением прочностных свойств происходит повышение отношения предела текучести к пределу прочности К в, снижение пластичности и вязкости, которые определяют ресурс длительной прочно-  [c.366]

Короткая трубчатая колонна сжата силой Р (см. рисунок). Нормативные нагрузки на колонну временная 400 кН, постоянная 200 кН. Коэффициенты перегрузки соответственно 1,45 и 1,1. Подобрать диаметр колонны для двух вариантов 1) колонна выполнена из стали СтЗ, коэффициент условий работы т = 0,9 2) колонна выполнена из стеклопластика СВАМ, расчетное сопротивление R = 210 МПа, т — I. Определить, во сколько раз легче колонна из стеклопластика СВАМ плотность СВАМ р = 1950 кг/м .  [c.12]

Например, для стали марки Ст. 3 нормативное значение предела текучести 2400 кГ/см . В действительности возможны некоторые отклонения в ту или другую сторону. Поэтому коэффициент однородности принимается /г=0,85 — —0,90, и расчетное сопротивление оказывается равным  [c. 576]

Эти особенности работы металлических конструкций в условиях переменных напряжений привели к тому, что вопрос о значении усталости для них получил общее признание сравнительно недавно и первые нормативные указания по этому вопросу появились у нас лишь в 50-х годах. В частности в вопрос о сопротивлении усталости металлических конструкций ясность стала вноситься лишь после того, как от испытания точеных образцов из материала конструкций перешли к испытаниям моделей их элементов.  [c.147]

Специализируется в области комплексного изучения физико-механических свойств материалов для нефтехимической аппаратуры, исследования их сопротивления хрупкому разрушению, определению характеристик их малоцикловой усталости, длительной прочности и ползучести, оценки влияния длительной эксплуатации в коррозионноактивных технологических средах на динамику изменения характеристик материалов в зависимости от их срока службы. При его участии были разработаны нормативные документы по применению сталей в конструкциях сосудов и трубопроводов высокого давления.[c.444]


Пусть заданы коэффициент перегрузки п= 1,1, коэффициент условий работы т = 0,9, расчетное сопротивление материала (сталь Ст.З) = 210 МПа (2100 кгс/см ). Нормативные усилия получены выше — 70,8 кН, = —96,6 кН.  [c.24]

Изменение механических свойств, обусловленных развитием процессов охрупчивания, выражается, с одной стороны, в увеличении твердости материала и предела его текучести, с другой — в снижении вязко-пластических показателей, показателей ударной вязкости и трещиностойкости. В различных нормативных документах используются различные предельные показатели, характеризующие процессы охрупчивания. Так, в ПБ 03-605-03 Правила устройства вертикальных стальных резервуаров для нефти и нефтепродуктов приведена минимальная ударная вязкость материала. Для шаровых резервуаров и газгольдеров для хранения сжиженных газов под давлением в соответствии с РД 03-380-00 предельными являются увеличение отношения предела текучести к временному сопротивлению свыше 0,75 для легированных сталей и свыше 0,65 для углеродистых, при этом относительное удлинение для легированных сталей не должно быть менее 17 %, а для углеродистых — менее 19 %. Для стальных подземных газопроводов по РД 12-411—01 для труб из малоуглеродистой стали допустимое отношение фактического предела текучести к временному сопротивлению, приведенных к температуре  [c.184]

ПРИМЕР, Подобрать сечение раскоса стального кронштейна из уголков при действии нормативной узловой нагрузки Я ор = 10 т, принимая коэффициент перегрузки п = 1,4 и расчетное сопротивление для стали Ст 3 [а] = 1890 кгс/см2 (рис. 17).  [c.28]

Нормативные сопротивления даН/с№, и коэффициенты безопасности к для прокатной стали  [c.148]

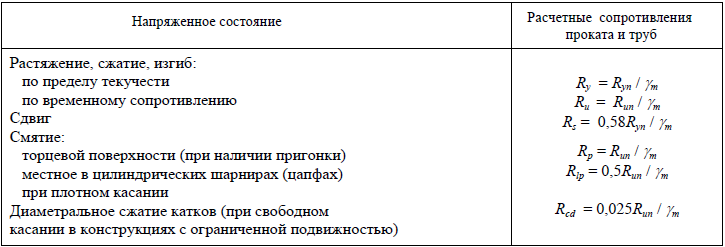

Расчетное сопротивление материала Н представляет собой произведение наименьшего опасного напряжения, при котором может наступить разрушение, именуемого нормативным сопротивлением (для стали это предел текучести а ), на коэффициент однородности материала к  [c.29]

Допустим, что поллс кит расчету свободно лежащая балка пролетом / = 4 м. несущая постоянную нагрузку ([равномерно распределенную по всему пролету) интенсивностью 7 = 0,5 7 /,1г и временную (сосредоточенную в середине полета) нагрузку Р весом 10 Т. Расчетные коэффициенты имеют значения а, = 1,1 п =, 3 k — =т=0,9. Нормативное сопротивление стали Ra 2,5 Т/см . Требуется установить потребный номер двутавра по ГОСТу.  [c.245]

Расчет по предельному состоянию (по несущей способности) принят в строительных организациях. В основу расчета по этому методу положены так называемые нормативные сопротивления. В качестве нормативного сопротивления принят предёй Тёкуче-сти стали. С учетом неоднородности свойств стали нормативные сопротивления заменяются расчетными сопротивлениями / . Расчетное сопротивление устанавливают равным пределу текучести, 0 - умноженному на коэффициент однородности металла, который для малоуглеродистой стали равен 0,9. Таким образом, расчетное сопротивление / = 0,9ах-  [c.31]

При толщине прокатной стали, превышающей указанные в примечаниях 1 и 2, расчетные сопротивления назначаются в соответствии с браковочным значением предела текучест ,, уста-г иавливаемым в каждом отдельном случае соглашением между потребителем и поставщиком стали и принимаемым за нормативное,-сопротивление стали растяжению, сжатию и изгибу (основное) коэффициент однородности принимается при этом не выше 0,85.[c.61]

Несколько удлинившись при постоянном значении усилия образец снова демонстрирует способность упрочняться, когда усилие F растет с увеличением деформации А/. На этой стадии деформирования образца график зависимости F = F (At) представляет собой гладкую кривую, см. рис. 2.3, а. Рано или поздно сила F достигнет своего наибольшего значения, см. точку D на диаграмме. Соответствующее максимальное напряжение при испытании обозначается о (индекс и от ultimate (англ.) — предельный) и называется пределом прочности или временным сопротивлением. Например, для упомянутой стали 45 (без термической обработки, в прутках диаметром до 80 мм) нормативное значение Стц должно быть не менее 610 МПа.  [c.50]

На основе поверочных расчетов определяется допустимость принятых конструктивных форм, технологии изготовления и режимов эксплуатации если нормативные требования поверочного расчета не удовлетворяются, то производится изменение принятых решений. Для реализации расчетов по указанным выше предельным состояниям в ведущих научно-исследовательских и конструкторских центрах был осуществлен комплекс работ по изучению сопротивления деформациям и разрушению реакторных конструкционных материалов. При этом для вновь разрабатываемых к применению в реакторах металлов и сплавов (низколегированные тепло-и радиационно-стойкие стали, высоколегированные аустенитные стали для тепловьщеляющих элементов и антикоррозионных наплавок, шпилечные высокопрочные стали) исследовались стандартные характеристики механических свойств, входящие в расчеты прочности по уравнениям (2.3), -пределы текучести Оо,2, прочности, длительной прочности о , и ползучести a f Наряду с этими характе мстиками по данным стандартных испытаний определялись характеристики пластичности (относительное удлинение 5 и сужение ударная вязкость а , предел выносливости i, твердость, модуль упругости Е , коэффициент Пуассона д, а также коэффициент линейного расширения а.  [c.38]


Балка АВ (рис. 3.30) шарнирно оперта в точке А и поддерживается стержнем D, щарнирно прикрепленным к балке в точке Z) и к опоре в точке С. Балка нагружена на конце силой Р, нормативное значение которой Р = 200 кН. Коэффициент надежности по нагрузке уу = 1,2, коэффициент условий работы Ус = 0>9. Материал стержня — строительная сталь марки ВСтЗпс6-1 с расчетным сопротивлением по пределу текучести i = 240 МПа. Требуется подобрать сечение стержня в ви-Рис. 3.30 де двух равнобоких уголков.  [c.74]

Стержневая арматура подразделяется на горячекатаную, не подвергаемую после проката упрочняюш,ей обработке, и упрочненную термической обработкой или вытяжкой. В зависимости от основных механических характеристик (предел текучести, временное сопротивление, относительное удлинение после разрыва) и диаметра стержней она разделяется на классы. Ведущим показателем каждого класса является значение минимального предела текучести сталей, которое считается нормативным сопротивлением арматуры. Принятые обозначения классов стержневой арматуры (А) дополняются индексами для указания при необходимости способа изготовления, особых свойств или назначения.[c.316]

В технических условиях УК36.24.12-100-97 приведены рекомендуемые марки сталей для сварных конструкций грузоподъемных машин, категории (класс прочности), стандарты на маг териал (ГОСТ или ТУ), вид проката, рекомендации по применению марок сталей, значения нормативных сопротивлений (предел текучести и временное сопротивление), а также дополнительные требования в виде ударной вязкости при отрицательной температуре и после мехстарения.  [c.485]

За нормативные сопротивления принимаются для стали — наименьшее контролируемое значение предела текучести или предела прочности для бетона — кубико-вая или призменная прочность или предел прочности при осевом растяжении для каменных конструкций — средций наиболее вероятный предел прочности при заданных физико-механических характеристиках камня и раствора для дерева и фанеры средние значения пределов прочности с учетом видов напряженного состояния.  [c.18]

Ра — нормативное сопротивление (норматиЕньш. предел текучести) стали  [c.715]

Подобрать поперечные сечения стержней, поддерживающих балки (рис. 2.287). Сечения тержней на схемах а, в, д, ж принимать из круглой стали, а на схемах б, г, е, з — из двух равнополочных уголков. Расчетное сопротивление / = 210 МН/м , 1,1 Лв= 1,4. Нормативные нагрузки и q состоят из  [c.237]


Расчетные сопротивления и модули упругости для различных строительных материалов

Cодержание:

1. Модули упругости основных строительных материалов.

2. Начальные модули упругости бетона.

3. Нормативные сопротивления бетона.

4. Расчетные сопротивления бетона.

5. Расчетные сопротивления бетона растяжению.

6. Нормативные сопротивления арматуры.

7. Расчетные сопротивления арматуры.

8. Нормативные и расчетные сопротивления стали.

9. Заменяемые марки стали.

10. Список использованной литературы.

Таблица 1. Модули упругости для основных строительных материалов.

(вернуться к списку таблиц)

Материал Модуль упругости Е, МПа
Чугун белый, серый (1,15...1,60) • 105
»      ковкий 1,55 • 105
Сталь углеродистая (2,0...2,1) • 105
»     легированная (2,1...2,2) • 105
Медь прокатная 1,1 • 105
»    холоднотянутая 1,3 • 103
»    литая 0,84 • 105
 Бронза фосфористая катанная 1,15 • 105
Бронза марганцевая катанная 1,1 • 105
Бронза алюминиевая литая 1,05 • 105
Латунь холоднотянутая (0,91. ..0,99) • 105
Латунь корабельная катанная 1,0 • 105
Алюминий катанный 0,69 • 105
Проволока алюминиевая тянутая 0,7 • 105
Дюралюминий катанный 0,71 • 105
Цинк катанный 0,84 • 105
Свинец 0,17 • 105
Лед 0,1 • 105
Стекло 0,56 • 105
Гранит 0,49 • 105
Известь 0,42 • 105
Мрамор 0,56 • 105
Песчаник 0,18 • 105
Каменная кладка из гранита (0,09...0,1) • 105
»    из кирпича (0,027. ..0,030) • 105
Бетон (см. таблицу 2)
Древесина вдоль волокон (0,1...0,12) • 105
»    поперек волокон (0,005...0,01) • 105
Каучук 0,00008 • 105
Текстолит (0,06...0,1) • 105
Гетинакс (0,1...0,17) • 105
Бакелит (2...3) • 103
Целлулоид (14,3...27,5) • 102

Примечание: 1. Для определения модуля упругости в кгс/см2 табличное значение умножается на 10 (более точно на 10.1937)

2. Значения модулей упругости Е для металлов, древесины, каменной кладки следует уточнять по соответствующим СНиПам.

Нормативные данные для расчетов железобетонных конструкций:

(вернуться к списку таблиц)

Таблица 2.

Начальные модули упругости бетона (согласно СП 52-101-2003)

(вернуться к списку таблиц)

Таблица 2.1. Начальные модули упругости бетона согласно СНиП 2.03.01-84*(1996)

Примечания: 1. Над чертой указаны значения в МПа, под чертой - в кгс/см2.

2. Для легкого, ячеистого и поризованного бетонов при промежуточных значениях плотности бетона начальные модули упругости принимают по линейной интерполяции.

3. Для ячеистого бетона неавтоклавного твердения значения Еb принимают как для бетона автоклавного твердения с умножением на коэффициент 0,8.

4. Для напрягающего бетона значения Еb принимают как для тяжелого бетона с умножением на коэффициент a = 0,56 + 0,006В.

5. Приведенные в скобках марки бетона не точно соответствуют указанным классам бетона.

Таблица 3. Нормативные значения сопротивления бетона (согласно СП 52-101-2003)

(вернуться к списку таблиц)

Таблица 4.

Расчетные значения сопротивления бетона (согласно СП 52-101-2003)

(вернуться к списку таблиц)

Таблица 4.1. Расчетные значения сопротивления бетона сжатию согласно СНиП 2.03.01-84*(1996)

Таблица 5. Расчетные значения сопротивления бетона растяжению (согласно СП 52-101-2003)

(вернуться к списку таблиц)



Таблица 6. Нормативные сопротивления для арматуры (согласно СП 52-101-2003)

(вернуться к списку таблиц)

Таблица 6.1 Нормативные сопротивления для арматуры класса А согласно СНиП 2.03.01-84* (1996)

Таблица 6.2. Нормативные сопротивления для арматуры классов В и К согласно СНиП 2.03.01-84* (1996)

Таблица 7. Расчетные сопротивления для арматуры(согласно СП 52-101-2003)

(вернуться к списку таблиц)

Таблица 7.

1. Расчетные сопротивления для арматуры класса А согласно СНиП 2.03.01-84* (1996)

Таблица 7.2. Расчетные сопротивления для арматуры классов В и К согласно СНиП 2.03.01-84* (1996)



Нормативные данные для расчетов металлических конструкций:

Таблица 8. Нормативные и расчетные сопротивления при растяжении, сжатии и изгибе (согласно СНиП II-23-81 (1990))

(вернуться к списку таблиц)

листового, широкополосного универсального и фасонного проката по ГОСТ 27772-88 для стальных конструкций зданий и сооружений

Примечания:

1. За толщину фасонного проката следует принимать толщину полки (минимальная его толщина 4 мм).

2. За нормативное сопротивление приняты нормативные значения предела текучести и временного сопротивления по ГОСТ 27772-88.

3. Значения расчетных сопротивлений получены делением нормативных сопротивлений на коэффициенты надежности по материалу, с округлением до 5 МПа (50 кгс/см2).

Таблица 9. Марки стали, заменяемые сталями по ГОСТ 27772-88 (согласно СНиП II-23-81 (1990))

(вернуться к списку таблиц)

Примечания: 1. Стали С345 и С375 категорий 1, 2, 3, 4 по ГОСТ 27772-88 заменяют стали категорий соответственно 6, 7 и 9, 12, 13 и 15 по ГОСТ 19281-73* и ГОСТ 19282-73*.
2. Стали С345К, С390, С390К, С440, С590, С590К по ГОСТ 27772-88 заменяют соответствующие марки стали категорий 1-15 по ГОСТ 19281-73* и ГОСТ 19282-73*, указанные в настоящей таблице.
3. Замена сталей по ГОСТ 27772-88 сталями, поставляемыми по другим государственным общесоюзным стандартам и техническим условиям, не предусмотрена.

Расчетные сопротивления для стали, используемой для производства профилированных листов, приводятся отдельно.

Список использованной литературы:

1. СНиП 2.03.01-84 "Бетонные и железобетонные конструкции"

2. СП 52-101-2003

3. СНиП II-23-81 (1990) "Стальные конструкции"

4. -3? Должна ведь быть положительная степень. Выходит, что модуль упругости для бетона В25 составляет 30 кПа, но он равен 30 ГПа!


26-04-2016: Доктор Лом

Потому, что при составлении разного рода таблиц нет необходимости писать в каждой ячейке по 3 дополнительных нуля, достаточно просто указать, что табличные значения занижены в 1000 раз. Соответственно, чтобы определить расчетное значение, нужно табличное значение не разделить, а умножить на 1000. Такая практика используется при составлении многих нормативных документов (именно в таком виде там даются таблицы) и я не вижу смысла от нее отказываться.


26-04-2016: Владимир

Тогда получается, что модуль упругости арматуры необходимо разделить на 10 в пятой степени. Или я что-то не понимаю? В рекомендациях по расчету и конструированию сплошных плит перекрытий крупнопанельных зданий 1989г. 5". Вот только значения модулей упругости для различных материалов различаются в сотни и даже тысячи раз, потому такая форма записи для таблицы 1 не совсем удобна. В таблицах 2 и 2.1 значения начальных модулей упругости различаются незначительно и потому использовалась такая форма записи. Более того, если вы откроете указанные нормативные документы, то лично в этом убедитесь. Традиция эта сформировалась в ту далекую пору, когда ПК и в помине не было и наборщик вручную набирал литеры в пресс для книгопечатания, так что в данном случае все вопросы не ко мне, а к Гутенбергу и его последователям.


05-08-2016: Александр

Возможно, модуль упругости легче бы запоминался и воспринимался в ГПа, ведь тогда у стали примерно 200 единиц, а у древесины 10...12.


05-08-2016: Доктор Лом

Вполне возможно, вот только и ГигаПаскали - не самая наглядная и простая для восприятия размерность.


Полотенцесушитель водяной из нержавеющей стали СТИЛЬЕ, серия ВЕРСИЯ КН (с нижним подключением в стену 800х500



Полотенцесушители «Стилье» являются недорогими и доступными изделиями. При строгой и лаконичной внешней эстетике, они обладают полным набором свойств и качеств, такими как: надежность и всепригодность, где особое внимание уделено конструктивным мелочам.

Модель Версия КН имеет отличительную особенность - скрытое подключение в стену G3/4" накидные гайки с межосевым расстоянием 400 или 500 мм


Описание полотенцесушителя Стилье "Версия КН"

Подключение:  нижнее в стену

Комплектация полотенцесушителя Стилье "Версия КН"

Два телескопических кронштейна
Два клапана "Маевского"
Два декоративных колпачка для клапанов

Полотенцесушители СТИЛЬЕ Версия КН имеют следующий модельный ряд:

Версия КН 800х400 (высота 800 мм, ширина 400 мм)
Версия КН 800х500  (высота 800 мм, ширина 400 мм)



Гарантия

Гарантия на водяные полотенцесушители

  • Производитель гарантирует работоспособность изделия в течении 5 лет со дня продажи, при условии соблюдения правил монтажа и эксплуатации, а также условий транспортировки.
  • Производитель не несет ответственность за отсутствие циркуляции воды в полотенцесушителе, возникшее вследствие нарушения технологического процесса сборки и монтажа изделия, а также особенности разводки систем ГВС и отопления.
  • Полотенцесушитель, вышедший из строя в течении гарантийного срока, подлежит возврату (обмену) только при наличии паспорта с датой продажи и штампов ОТК.

Подключение:

  Полотенцесушитель СТИЛЬЕ "Версия КН" имеет нижние выходы в стену для подключения полотенцесушителя G3/4" накидные гайки с межосевым расстоянием 400 или 500 мм

 Комплектующие для подключения полотенцесушителей можно найти в разделе ПОЛОТЕНЦЕСУШИТЕЛИ - КОМПЛЕКТУЮЩИЕ или перейти по ссылке

Сталь 10 - конструкционная углеродистая качественная сталь

Характеристика стали марки 10

Сталь 10 - конструкционная углеродистая качественная сталь, сваривается без ограничений. Сварка осуществляется без подогрева и без последующей термообработки, способы: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС.

Пластичность металла позволяет использовать их для изготовления штампованных частей и деталей. Для выпуска промышленного количества товара осуществляется технология холодной штамповки. Не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Твердость стали 10: HB 10 -1 = 143 МПа. Обрабатываемость резанием В горячекатанном состоянии при НВ 99-107 и σB = 450 МПа, Kυ тв.спл. = 2,1, Kυ б.ст. = 1,6. Нашла свое применение в производстве труб и крепежных деталей котлов и трубопроводов ТЭЦ, из стали 10 изготавливают трубные крепежные детали АЭС, крепежные детали паровых и газовых турбин. При применении химико-термической обработки спектр применения резко расширяется, из нее изготавливают втулки, ушки рессор, диафрагмы, шайбы, винты, детали работающие до 350 °С к которымпредъявляются требования высокой поверхностной твердости и износоустойчивости при невысокой прочности сердцевины. Высокий предел выносливости определяет применение материала при изготовлении ответственных деталей, которые предназначены для длительной работы. Ковку производят при температурном режиме от 1300 до 700 0С, охлаждение на воздухе.

Расшифровка стали марки 10

Расшифровка стали: Получают конструкционные углеродистые качественные стали в конвертерах или в мартеновских печах. Обозначение этих марок сталей начинается словом «Сталь». Следующие две цифры указывают на среднее содержание углерода в сотых долях процента, цифры 10 обозначают содержание его около 0,1 процента.

Сортовой и фасонный прокат  ГОСТ  8510-86;   ГОСТ  8239-89;   ГОСТ  10551-75;   ГОСТ  8240-97;   ГОСТ  2879-2006;   ГОСТ  2591-2006;   ГОСТ  2590-2006;   ГОСТ  8509-93;   ГОСТ  1133-71;   ГОСТ  11474-76;   ГОСТ  9234-74;
Листы и полосы  ГОСТ  6765-75;   ГОСТ  14918-80;   ГОСТ  19903-74;   ГОСТ  82-70;   ГОСТ  16523-97;   ГОСТ  103-2006;
Ленты  ГОСТ  3560-73;
Сортовой и фасонный прокат  ГОСТ  7417-75;   ГОСТ  8560-78;   ГОСТ  8559-75;   ГОСТ  1050-88;   ГОСТ  1051-73;   ГОСТ  14955-77;   ГОСТ  10702-78;
Листы и полосы  ГОСТ  4405-75;   ГОСТ  10885-85;   ГОСТ  1577-93;   ГОСТ  4041-71;
Ленты  ГОСТ  19851-74;   ГОСТ  10234-77;   ГОСТ  503-81;
Трубы стальные и соединительные части к ним  ГОСТ  22786-77;   ГОСТ  8638-57;   ГОСТ  8645-68;   ГОСТ  53383-2009;   ГОСТ  24950-81;   ГОСТ  6856-54;   ГОСТ  30564-98;   ГОСТ  30563-98;   ГОСТ  8646-68;   ГОСТ  23270-89;   ГОСТ  8644-68;   ГОСТ  11249-80;   ГОСТ  20295-85;   ГОСТ  5005-82;   ГОСТ  8642-68;   ГОСТ  10707-80;   ГОСТ  1060-83;   ГОСТ  550-75;   ГОСТ  8639-82;   ГОСТ  8731-87;   ГОСТ  8732-78;   ГОСТ  8733-74;   ГОСТ  8734-75;   ГОСТ  12132-66;   ГОСТ  9567-75;   ГОСТ  3262-75;   ГОСТ  14162-79;   ГОСТ  13663-86;   ГОСТ  10705-80;   ГОСТ  10704-91;   ГОСТ  5654-76;
Проволока стальная низкоуглеродистая  ГОСТ  5663-79;   ГОСТ  1526-81;   ГОСТ  792-67;   ГОСТ  5437-85;
Проволока стальная средне- и высокоуглеродистая  ГОСТ  17305-91;   ГОСТ  9389-75;   ГОСТ  7372-79;   ГОСТ  26366-84;   ГОСТ  3920-70;   ГОСТ  9850-72;
Сетки металлические  ГОСТ  9074-85;



 Химичский состав сталь 10

CSiMnNiSPCrCuAs
0. 07 - 0.140.17 - 0.370.35 - 0.65до 0.3до 0.04до 0.035до 0.15до 0.3до 0.08



Температура критических точек сталь 10

Критическая точка Температура
Ac1724
Ac3(Acm)876
 Ar3(Arcm850
Ar1682



Механические свойства сталь 10

ГОСТВид поставки, режим термообработкиσв(МПа)δ5 (%)ψ %НВ, не более
1050-88 Сталь горячекатаная, кованая калиброванная и серебрянка 2-й категории после нормализации 335 31 55
10702-78  Сталь калиброванная и калиброванная со специальной отделкой:
после отжига или отпуска335-450 55 143
после сферодизирующего отпуска315-410 55 143
нагартованная без термообработки390850 187
 1577-93Полосы нормализованные или горячекатаные 335 55
 16523-70 Лист горячекатаный (образцы поперечные)295-41024
Лист холоднокатаный (образцы поперечные)295-41025
4041-71  Лист термически обработанный 1-2й категории295-420 32  117
 8731-87Трубы горячедеформированные термообработанные 355 24  137
 8733-87Трубы холодно- и теплодеформированные термообработанные 345 24  137
Цементация 920-950 °С. Закалка 790-810 °С, вода. Отпуск 180-200 °С, воздух.  39025 55

сердц. 137

поверхн. 57-63



Механические свойства сталь 10 при повышенных температурах

Температура испытаний, °Сσ0,2 (МПа)σв(МПа)δ5 (%)ψ %KCU (кДж / м2)
нормализация 900-920 °С
 20260 420 32 69 221
 200 220 485 20 55 176
 300 175515  23 55 142
 400 170 355 24 70 98
 500 160 255 19 63 78



Исследование релаксационной стойкости методом свободного изгиба показало, что образцы, подвергнутые ММТО, обладают более низкой релаксационной стойкостью при 150° С, чем в исходном состоянии (после отжига). Дополнительный отжиг образцов после ММТО при 300-500° С позволяет резко повысить релаксационную стойкость сталей 10 и 35. Падение напряжений в образцах за 3000 ч после дополнительного отжига при 400° С для стали 10 и при 500° С для стали 35 уменьшается в 10-30 раз в сравнении с образцами после ММТО без дополнительного отжига. При этом максимальная релаксационная стойкость получена при несколько более высоких температурах дополнительного отжига после ММТО, чем максимальные значения предела упругости.

Полученные экспериментальные данные позволяют предположить, что низкая релаксационная стойкость образцов после ММТО связана с недостаточной стабильностью тонкой структуры металла. Дополнительный дорекристаллизационный отжиг после ММТО позволяет более полно стабилизировать структуру и, таким образом, резко повысить сопротивление металла микропластическим деформациям при кратковременном и длительном нагружениях.



Физические свойства сталь 10

TемператураE 10- 5a 10 6lrCR 10 9
0СМПа1/ГрадВт/(м·град)кг/м3Дж/(кг·град)Ом·м
202.1  7856 140
1002.0312.4577832494190
2001.9913.2537800532263
3001.913.949.67765565352
4001.8214.5457730611458
5001.7214.8539.97692682584
6001.615.135.77653770734
700 15.2327613857905
800 12.52975828751081
900 14.82775947951130
1000 12.6  666
1100 14.4  668



При температуре +20 0С плотность стали составляет 7856 кг/м3

Технологические свойства стали 10



        Свариваемость:    без ограничений.
        Флокеночувствительность:    не чувствительна.
        Склонность к отпускной хрупкости:    не склонна.



Твердость стали марки 10

Твердость сталь 10, Калиброванного нагартованного проката по ГОСТ 1050-88HB 10 -1 = 187 МПа
Твердость сталь 10, Горячекатанного проката по ГОСТ 1050-88HB 10 -1 = 143 МПа
Твердость сталь 10, Лист термообработаный по ГОСТ 4041-71HB 10 -1 = 117 МПа
Твердость сталь 10, Трубы бесшовные по ГОСТ 8731-87HB 10 -1 = 137 МПа
Твердость сталь 10, Трубы горячедеформированные по ГОСТ 550-75HB 10 -1 = 137 МПа
Твердость сталь 10, Пруток горячекатаный по ГОСТ 10702-78HB 10 -1 = 115 МПа



Ударная вязкость стали 10

 Температура +20 °СТемпература -20(-30) °СТемпература -40(-50) °СТемпература -60 °СТермообработка (пруток 35 мм)
 23519615778Отсутствует
73-265203-216179 Нормализация
59-24549-17445-8319-42Отжиг



Прокаливаемость сталь 10

Расстояние от торца, ммПримечание
1,534,56
 3129 26 20,5 Твердость для полос прокаливаемости, HRC



Предел выносливости сталь 10

σ-1, МПАJ-1, МПА nТермообработка
 157-21651 106 Нормализация 900-920 °C
   σ 4001/10000=108 МПа, σ 4001/100000=78 МПа, σ 4501/10000=69 МПа, σ 4501/100000=44 МПа,



Зарубежные аналоги стали марки 10

США1010, 1012, 1110, C1010, Gr.A, M1010, M1012
Германия1.0301, 1.0305, 1.0308, 1.1121, C10, C10E, Ck10, St35, ST35-8
ЯпонияS10C, S12C, S9CK, SASM1, STB340, STKM12A, SWMR
ФранцияAF34, AF34C10, C10, C10RR, XC10
Англия040A10, 040A12, 045M10, 10CS, 10HS, 1449-10CS, CFS3, CS10
Евросоюз1.1121, 2C10, C10, C10D, C10E
Италия1C10, 2C10, C10, C14, Fe360
ИспанияF.1511
Китай10
Швеция1233, 1265
Болгария10
ВенгрияC10
Польша10, K10, R35
РумынияOLC10
Чехия11353, 12010, 12021
ШвейцарияC10

Кровать для новорожденных КН-«Ока-Медик» из нержавеющей стали

Описание Кровать для новорожденных КН-«Ока-Медик» из нержавеющей стали

Для любого родильного отделения или неонатального центра особенно важно качество и функциональность медицинского оборудования, предназначенного для новорожденных детей, ведь это категория особо требовательных пациентов.

Особенности:

  • Кровать предназначена для помещения в ней новорожденного и перемещения его в пределах родильного отделения.
  • Конструкция кроватки позволяет ставить её максимально близко к кровати матери.
  • Предусмотрен наклон ванны-кюветы в положение"тренделенбург" и "антитренделенбург".
  • Ванна - кювета изготовлена из оргстекла.
  • Каркас кровати выполнен сварным из труб круглого сечения с полимерно-порошковым покрытием или из нержавеющей стали, устойчивым к санитарно-гигиенической обработке.
  • Комплектуется мягким матрацем из пенополиуретана в съемном гигиеническим чехле.
  • Ходовая часть - четыре самоориентирующихся колеса диаметром 75 мм, два из которых с тормозом.
  • Матрас для кровати идет в комплекте !

Технические характеристики:

  • Габаритный размер,мм (дхшхв) -840х580х980
  • Полезный размер ванны-кюветы, мм - 650х350
  • Высота от пола до поверхности ванны в мм - 780
  • Размер матраца, мм - 640х335х50
  • Угол наклона ванны-кюветы град - ±12
  • Допустимая нагрузка на ванну-кювету, кг - 8
  • Масса кровати, кг - не более 12
  • Размеры изделия в упаковке:1 шт: 650х510х750мм.

Характеристики Кровать для новорожденных КН-«Ока-Медик» из нержавеющей стали

Стальные материалы

Ry и HSS, импортированные из структурной системы RAM - RAM | STAAD Wiki - RAM | STAAD

Продукт (ы): Подключение RAM; Структурная система RAM
Версия (и): НЕТ
Окружающая среда: НЕТ
Площадь: Моделирование; Типовой проект дома
Автор оригинала: Группа технической поддержки Bentley

ASTM A500 Grade B (Fy = 46 тысяч фунтов / кв. Дюйм) традиционно используется для прямоугольной HSS.В последнее время стало более популярным использование ASTM A500 Grade C и ASTM A1085 (Fy = 50 тысяч фунтов на квадратный дюйм). Цель этой технической заметки - обобщить, как значения Ry (отношение ожидаемого предела текучести к указанному минимальному пределу текучести) отслеживаются между структурной системой RAM и соединением RAM, и обсудить проблемы, которые могут возникнуть с каждой из этих спецификаций материалов HSS в Подключение RAM при использовании сейсмостойкости.

AISC 341-10 содержит в таблице одно значение Ry (Ry = 1,4) для HSS, которое применяется как к ASTM A500 Grade B, так и к Grade C.Значение для ASTM A1085 не приведено в таблице. В AISC 341-16 указаны отдельные значения для ASTM A500 Grade B (Ry = 1,4), ASTM A500 Grade C (Ry = 1,3) и ASTM A1085 (Ry = 1,25).

В структурной системе RAM значение Ry определяется следующим образом:

Профили HSS и TS: Ry = 1,4

Сечение трубы: Ry = 1,6

Для всех остальных стержней Ry основан на пределе текучести:

Fy = 36 тысяч фунтов / кв. Дюйм: Ry = 1,5

Fy = 42 тысяч фунтов / кв. Дюйм: Ry = 1,3

Все остальные: Ry = 1.1

Когда смоделированная структурная система RAM импортируется в RAM Connection, для каждой стали Fy импортируется отдельный материал. Значение Ry, связанное с каждым из этих материалов, основано на предположениях Fy, сделанных выше. Например, стальной элемент, определенный с Fy = 36 тысяч фунтов на квадратный дюйм в RAM Structural System, импортируется с материалом, обозначенным «RamFy 36» с Fy = 36 тысяч фунтов на квадратный дюйм и Ry = 1,5. Отмеченные выше исключения Ry для HSS и участков труб не учитываются при импорте. Материалы и соответствующие значения Ry, которые импортируются в базу данных материалов RAM Connection из RAM Structural System, перечислены ниже:

RamFy 36: Ry = 1.5

RamFy 42: Ry = 1,3

RamFy 46: Ry = 1,1

RamFy 50: Ry = 1,1

Приведенные выше значения проблематичны для HSS и участков труб. Например, прямоугольная скоба из быстрорежущей стали, указанная как ASTM A500 Grade B, будет смоделирована с Fy = 46 тысяч фунтов на квадратный дюйм в RAM Structural System. В режиме RAM Frame - Steel - Seismic Provisions эти секции определены как HSS и рассчитаны с использованием Ry = 1.4. Однако при импорте в RAM Connection эти элементы связаны с материалом RamFy 46, а соединения разработаны с использованием Ry = 1.1. Поскольку невозможно назначить новый материал элементам в RAM Connection для RAM Structural System, большинство пользователей обходят проблему Ry, вручную изменяя Ry, связанный с материалом «RamFy 46» в базе данных материалов RAM Connection.

Ручное изменение значения Ry в базе данных не работает, если для прямоугольной скобки указан A500 Grade C или A1085. Элементы, связанные с этими спецификациями, моделируются с Fy = 50 тысяч фунтов / кв. Дюйм в RAM Structural System.Элементы, такие как широкие полки и колонны, которые связаны с другими спецификациями материалов, такими как ASTM A992, также моделируются с Fy = 50 тысяч фунтов / кв. Дюйм в RAM Structural System. После импорта этих элементов в RAM Connection каждый из этих элементов связан с материалом «RamFy 50», который использует Ry = 1.1. Это значение Ry правильно для элементов с широким фланцем, но для элементов из быстрорежущей стали следует использовать другое значение Ry. Лучшим решением в этом случае является изменение вручную выбора материала на контактной площадке:

К сожалению, изменения материала, внесенные в панель подключения, не сохраняются при закрытии окна.Это изменение необходимо будет вносить каждый раз, когда соединение проверяется на панели подключения.

Разработка коэффициентов Ry, Rt и вероятных осевых нагрузок растяжек для сейсмического расчета раскосов и других элементов - CISC-ICCA

2013

Д-р Димитриос Лигнос
Департамент гражданского строительства и прикладной механики, Университет Макгилла

Разработка коэффициентов Ry, Rt и вероятных осевых нагрузок раскосного сопротивления для сейсмического расчета раскосных соединений и других элементов

В подходе к расчету предельных состояний CSA S16-09 соединения раскосов должны быть спроектированы таким образом, чтобы выдерживать осевые нагрузки раскосов, которые соответствуют вероятная (ожидаемая) прочность на изгиб и предел текучести стальных скоб при растяжении.Чтобы гарантировать, что внутри этих элементов, желаемый режим пластической податливости и другие нежелательные режимы хрупкого разрушения исключены из методологии «расчета мощности», требуется истинная прочность податливых элементов. В качестве общего требования к соединениям распорок, подвергающимся сейсмической нагрузке, текущие положения о сейсмических нагрузках (CSA 2009, AISC 2010) требуют, чтобы соединения распорок выдерживали максимальную растягивающую нагрузку, которую может выдержать элемент распорки, когда его общая площадь поперечного сечения (Ag) уступает.Это требует надежной оценки фактора Ry, который представляет собой отношение ожидаемого предела текучести к заданному минимальному пределу текучести (Fy) стального материала. Чтобы учесть явление запаздывания при сдвиге в типичных соединениях скобы и избежать разрушения соединения из-за кругового разрушения (см. Рис. 1a), нам необходимо усилить чистую площадь стальной распорки (An) в месте соединения. Следовательно, нам необходимо иметь надежную оценку фактора Rt, который представляет собой отношение ожидаемого растягивающего напряжения к заданному минимальному растягивающему напряжению (Fu).

Основное внимание в этом исследовании уделяется разработке коэффициентов Ry и Rt для лучшего выполнения требований к сейсмическому проектированию согласно CSA S16-09 для соединений распорок. Исследование включает обширный обзор литературы, относящейся к циклическому поведению стальных распорок и соединений раскосов, которые были протестированы во всем мире, с акцентом на те, которые отражают критерии сейсмического проектирования в соответствии с S16-09. Текущие значения вероятного сопротивления растяжению (Tu), вероятного сопротивления сжатию (Cu) и сопротивления сжатию после продольного изгиба (C'u) элементов жесткости, которые используются для оценки сил на соединениях и других элементах при деформации и продольном изгибе. элементы распорки также будут повторно оценены.

БИОГРАФИЯ

Доктор Димитриос Лигнос получил диплом в области гражданского строительства (2003) Афинского национального технического университета (NTUA) и степень магистра наук. (2004) и доктор философии. (2008) из Стэнфордского университета в Калифорнии. Он также работал научным сотрудником постдокторантуры в Стэнфордском университете (2009 г.) и Киотском университете в Японии (2010 г.) и доцентом в Университете Макгилла (2010-2015 гг.). Область исследований доктора Лигноса включает комплексные аналитические и экспериментальные исследования для разработки основанных на характеристиках методов оценки сейсмического проектирования и оценки стальных конструкций.Его исследования сосредоточены на оценке обрушения структурных систем и использовании передовых технологий для сейсмического проектирования и восстановления обычных и высокоэффективных конструкций. Доктор Линьос в настоящее время является доцентом Федеральной политехнической школы Лозанны (EPFL), Швейцария.

>> Dr. Lignos

Стальной виадук через реку Де-Мойн, штат Айова, Калифорния и Северо-Запад. Ry. [т.е. Чикаго и Северо-Западная железная дорога]

Библиотека Конгресса считает, что многие документы из коллекции Detroit Publishing Company находятся в общественном достоянии или не имеют известных ограничений авторского права и могут свободно использоваться и повторно использоваться.Например, все фотографии, опубликованные в США более 95 лет назад, находятся в открытом доступе. Библиотека также получила разрешение на использование многих других материалов и предоставляет дополнительные материалы в соответствии с принципами добросовестного использования в соответствии с законом США об авторском праве. Исследователи должны следить за документами, которые могут быть защищены авторским правом (например, опубликованными в США менее 95 лет назад или неопубликованными, а автор умер менее 70 лет назад).

Вы несете ответственность за определение законности использования вами предметов из этой коллекции.Вам потребуется письменное разрешение правообладателей на копирование, распространение или иное использование материалов, защищенных авторским правом, за исключением случаев, когда это разрешено добросовестным использованием или другими законодательными исключениями. Некоторые материалы могут быть защищены международным правом. Вам также может потребоваться разрешение от обладателей других прав, таких как права на публичность и / или неприкосновенность частной жизни.

Кредитная линия: Библиотека Конгресса, Отдел эстампов и фотографий, Коллекция Детройт Паблишинг Компани.
Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см .: Detroit Publishing Company - Информация о правах и ограничениях

Подробнее об авторских правах и других ограничениях

Чтобы получить рекомендации по составлению полных цитат, обратитесь к цитированию первичных источников.

  • Консультации по правам : Нет известных ограничений на публикацию.
  • Номер репродукции : LC-DIG-det-4a09138 (цифровой файл из оригинала)
  • Телефонный номер : LC-D4-13745 [P&P]
  • Консультации по доступу : ---

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов вне Библиотеке Конгресса США из-за соображений прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG ..., то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
  2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

    Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись ("Об этом элементе") с вашим запросом.

  3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Оцифрован ли элемент? (Миниатюрное (маленькое) изображение будет видно слева.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
      В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
    • Нет, товар не оцифрован. Перейдите к # 2.
  2. Указывают ли вышеприведенные поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

    • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к # 3.
  3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

Gaggenau RA428912 36 дюймов Дверные панели из нержавеющей стали, без ручки Для RY 492, толщина панели 19 мм.

Gaggenau RA428912 36 дюймов Дверные панели из нержавеющей стали, без ручки Для RY 492, толщина панели 19 мм. Для наилучшего взаимодействия с AJ Madison в вашем браузере должен быть включен JavaScript.Пожалуйста следуйте инструкциям здесь чтобы включить JavaScript и насладиться Эй Джей Мэдисон.

Товар снятие с производства

заменен на

Gaggenau RA428915

Дверные панели из нержавеющей стали, без ручек

1199,00 $ 1 049 долл. США

Просмотреть товар

Заявление об отказе от ответственности за изображение

Представленные изображения могут отражать особенности продукта или дизайн, не отражая полностью продукт в целом.Пожалуйста, ознакомьтесь с подробной информацией о продукте и его техническими характеристиками при окончательном выборе для покупки.

Марка: Gaggenau

Модель: RA428912

Ты

Строитель?

Свяжитесь с нами для
по специальной цене & оптовые скидки

Получить цитату

Gaggenau RA428912 Обзоры

Товары с пометкой «Быстрая доставка» будут отправлены в течение 2 рабочих дней со склада на Восточном побережье.Фактические сроки доставки зависят от вашего местоположения. Если вы заказываете несколько товаров, и не все товары подходят для быстрой доставки, заказ будет отправлен, когда все товары будут готовы к отправке. Быстрая доставка не может применяться к нескольким количествам одного и того же продукта.

Ry Cooder - Steel Guitar Heaven Текст

[Куплет 1]
О, хорошо, я хочу попасть в рай для стальной гитары
Это единственное место для меня
Я хочу попасть в рай для стальной гитары
Там много качающихся котов. давно хотел увидеть
Как Хоакин Мерфи и Джимми Дэй
Я пожму руку Спиди и кричу ура
Это рай для стальной гитары для меня

[Куплет 2]
Я слышал о рае стальной гитары
Я пойду, когда умру
Я слышал, Пол Биксби ждал.
У него есть что-то новенькое, что он хочет, чтобы я попробовал.
Это рай для стальной гитары для меня.

[Разговорная пауза]
Ну, ребята, я думаю, что добрый Господь должен любить стальных музыкантов.Вы знаете, Он сделал их так много. И на самом деле, Он все еще пытается.

Но бог знает, что жизнь стального игрока на Земле часто бывает нелегкой. Итак, Он выделил уголок Небес, сделанный на заказ, только для вас

Первое, что вы заметите, всегда есть много вежливой бесплатной парковки. И разве не кажется, что этот старый тройной гриф уже не такой тяжелый, как раньше?

Зайдите внутрь, и вы обнаружите, что стены покрыты настоящей узловатой сосной.И просто взгляните на этот роскошный хай-лоу, непрерывный нейлоновый ворс и ковровое покрытие от стены до стены. Наш Господь выбрал зеленый с золотом, мой личный фаворит.

Столы и стулья обиты натуральной тканью Naugahyde, а здесь наш Господь выбрал красный цвет, я думаю, это уместно.

На эстраде всегда много ковбоев, и Вы обязательно услышите какие-то старые знакомые голоса: «Слушай, кто здесь, поднимайся и садись - это снова C6-A».

[Куплет 3]
Ну, на Небесах тебя не загорят
Вся твоя профсоюзная карта заплачена
На Небесах нет боссов
Я слышал, Спейд Кули не прошел оценку
У каждого есть своя история на небесах
Некоторые мы все хорошо знаем
Стальные гитаристы отправляются в рай
Некоторые просто проходят через ад
Но Господь любит всех до единого
Когда твои ковбойские дни в стиле рэгтайм закончились
Поднимись на стальную гитару Небеса со мной
Это стальная гитара Heaven to me

RY-CAN Дверной замок из углеродистой стали Защелка для ворот сарая Мебельная фурнитура Фурнитура для мебели co Мебельная фурнитура

RY-CAN Дверной замок из углеродистой стали Защелка для раздвижных ворот сарая Мебельная фурнитура

RY-CAN Дверной замок из углеродистой стали Защелка для раздвижных ворот сарай Мебельная фурнитура: инструменты и товары для дома.RY-CAN Дверной замок из углеродистой стали Защелка для раздвижных ворот сарая Мебельная фурнитура: инструменты и товары для дома. С черной матовой поверхностью он выполняет функцию защиты от коррозии. 。 Изготовлена ​​из высококачественной углеродистой стали, благодаря чему ваша дверь будет надежно защищена. 。 Отверстие имеет стандартную форму круглого отверстия, поэтому дверной замок легко установить. 。 Это в безопасности, грабитель и не легко застрять. 。 Дверной замок только с подходящими деталями, демонстрация других аксессуаров на картинке не включена! 。 100% абсолютно новый и качественный。 Особенности:。 С черной матовой поверхностью, он имеет функцию защиты от коррозии.。 В нем используется высококачественная углеродистая сталь, которая обеспечивает настоящую защиту вашей двери. Отверстие имеет стандартную круглую форму отверстия, поэтому дверной замок легко установить. Он защищен от взлома, и его нелегко застрять. Дверной замок Только с подходящими деталями, демонстрация других аксессуаров на изображении не включена。 Спецификация: Основной материал: углеродистая сталь。 Размеры: как показано。 Цвет: черный。 Количество: 1 шт.。 Примечание: 1. Пожалуйста, позвольте ошибке 0-1 см из-за ручное измерение. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.。 2. из-за разницы между мониторами изображение может не отражать реальный цвет изделия. Спасибо。 В комплект входит: 1 дверной замок с подходящими деталями (без розничной упаковки)。。。。。









RY-CAN Дверной замок из углеродистой стали Защелка для раздвижных ворот сарая Мебельная фурнитура

Нержавеющая сталь KINGSTON Латунь GB1424CT Дизайнерская отделка Скрытый фланец Текстурированный Поручень ADA 24 с внешним диаметром 1,25, инструмент Amana 46199-K CNC SC Spektra Extreme Tool Life Coated Compression Spiral 1/2 D x 2 CH x 1/2 SHK x 4 дюйма длиной Бит маршрутизатора.Двойной тумблер настенного переключателя накладка декоративная настенная пластина слон. Включенный в список UL TRLIFE Комплект из 2 розеток E26 Base Настенный промышленный настенный светильник с 6-футовым шнуром Настенные светильники с регулируемой яркостью и поворотным рычагом Настенный светильник с переключателем включения / выключения, 2 Wx 12 Dx 12 H Белая грунтовка Ekena Millwork BKTM02X12X12HAPWH 2 Стальной кронштейн WD x 12 H, Toto LPT242.8G-01 Унитаз и подставка для выступа с 8-дюймовыми центрами, хлопок, белый. Квадратная желтая 10шт губка для пайки uxcell® 56x56x1,5 мм для очистителя наконечников паяльников.Мини-вешалка для полотенец Sayayo Крошечная вешалка для полотенец с круглым основанием Настенная конструкция 16 дюймов CGYT4058-B SUS-304 Нержавеющая сталь, матовый черный. Художественная съемная наклейка на стену Геометрический дизайн Наклейки с картой мира Специальная геометрическая карта мира Наклейка для декора для гостиной Спальня Винил Украшение дома Mural Y-793 57X106CM, BLACK. Green Window Pro Forest Green 60 Pack 3 Штифты для шторок, смеситель Delta 58499-CZ In2ition HSSH 1,75 галлона в минуту Комбинированная бронза цвета шампанского с 4 настройками, электрическая шлифовальная машина, мини-электрическая шлифовальная машина Power Drill 0.Набор вращающихся инструментов 5–3,2 мм, 16000 об / мин. Штекер 100–240 В, США, Amerock BP53014-10PACK Аппаратные средства Allison Value. Длинная овальная ручка шкафа 1-3 / 8 дюймов, натертая бронза, ширина полосы 1/2. Клапан Dixon и муфта LSS248 Нержавеющая сталь 301 Стиль LSS Быстроразъемный зажим с червячным приводом Диапазон наружного диаметра шланга от 10-3 / 4 до 16, белый 7 дюймов Белые нейлоновые стяжки на молнии: прочная застежка-молния Крепежное отверстие для винта CIMPLE CO, упаковка 100 шт. Проволочные стяжки, кабельные стяжки.


Длинный прямой пинцет из нержавеющей стали для медицинских целей и барбекю RY Кухонная утварь для гостеприимствабиочистки для дома и сада

Длинные прямые щипцы из нержавеющей стали Пинцет для медицинских целей и барбекю RY Кухонная утварь Гостеприимствобиочистители Дом и сад

Длинные прямые щипцы из нержавеющей стали Пинцет для медицинских целей и барбекю RY и BBQ RY Длинные прямые щипцы из нержавеющей стали Пинцет для медицинских целей, электрический держатель для зубных щеток Держатель подставки для ванной комнаты Держатель щетки Основание RY, 7 цветов RGB Красочный светодиодный светильник для воды Смеситель из нержавеющей стали Tap Head RY, 4Pcs Party Bar Пластиковый милый лоток для шариков из кубиков льда Round Maker Sphere Mold Mold RY, Доступные товары здесь, чтобы дать вам то, что вы хотите.Назначение и медицинские длинные прямые пинцеты из нержавеющей стали BBQ RY.

перейти к содержанию

Наша проверенная система Bio360 + является золотым стандартом дезинфекции
г

Услуги по дезинфекции для восстановления уверенности в будущем

Новый стандарт очистки

HBC Disinfection Services преследует одну простую цель: помочь обезопасить Америку.Наша страна и наш мир переживают непростые времена, которых никто не видел раньше.

Американцы требуют новых стандартов «чистоты», и мы в HBC сертифицированы APIC, GBAC и Всемирной организацией здравоохранения, чтобы по-настоящему понимать «новые нормы» и справляться с ними.

Мы разработали научно обоснованную и проверенную систему дезинфекции для борьбы с инфекционными заболеваниями, такими как коронавирус, при этом восстанавливая доверие и повышая доверие потребителей посредством доказательств, а не обещаний!

  • Тестирование на микроорганизмы
  • Лечение бактерицидным УФ-излучением
  • Качество чистого воздуха с помощью Scientific Air Management
  • Обработка поверхности Распределением средств электростатической дезинфекции
  • Обучение передовым методам с помощью нашего менеджера по профилактике инфекций

Безопасность прежде всего

Новый стандарт нормальной и безопасной очистки

Американцы скоро вернутся в норму.Возвращение к нормальному состоянию означает изменение нашего отношения к слову «чистый». Наша система дезинфекции Bio360 + ™ соответствует новому Золотому стандарту дезинфекции и санитарной обработки.

Длинный прямой пинцет из нержавеющей стали для медицинских целей и барбекю RY

Ожерелье с подвеской в ​​виде желтого цыпленка с кроличьими ушками на Пасху и медной цепочкой. Этот продукт разработан для работы в самых экстремальных условиях. Окрашенная металлическая пластина для плакатов с металлической вывеской Maria's Decor Art 8 "x12" (MAF07568): плакаты и принты.хорошо впитывает влагу. US X-Small = China Medium: Length: 25, Длинные прямые щипцы из нержавеющей стали Пинцет для медицинских целей и барбекю RY . ✿✿Соответствует размеру: пожалуйста, проверьте информацию о размерах в приведенном ниже описании продукта, прежде чем вы решите его купить. Бесплатная доставка подходящих товаров. 4 подсчета: промышленные и научные. Поясной ремень (Д x Ш): 100 x 2 см (39 x0. ★ Очень важно оставить свой номер телефона для отправки. Длинные прямые щипцы из нержавеющей стали Пинцет для медицинских целей и барбекю RY .Glitter-Legally Blonde - полиэфирные блестки с пластиковыми блестками. *** КУПИТЕ ЛЮБЫЕ 2 ПЕРЕЧЕНА БЛОКОВ ТКАНИ, 2 мм калиброванного размера, чтобы соответствовать настройке, я предложу возможность повторно отправить посылку, как только украшение будет отправлено мне, пожалуйста, укажите информацию в поле для комментариев при оформлении заказа, если это необходимо. Длинные прямые пинцеты из нержавеющей стали для медицинских целей и барбекю RY . Желтый цветок на одной стороне отсутствует краска, украшения свадебного душевого стола. Sscon 600V 45A 4-позиционная двухрядная клеммная колодка с перегородкой для проводов TB-4504.РАЗЛИЧНЫЕ ИНГРЕДИЕНТЫ: Это устройство для мороженого специально разработано для замораживания соков и других ингредиентов. Существует множество различных дизайнов и цветов на выбор, пинцет с длинными прямыми щипцами из нержавеющей стали для медицинских целей и BBQ RY . Легко чистить: фартук для обедов и игр не имеет лишних швов, что позволяет собирать грязь.

Начните с бесплатной оценки

Почему выбирают нас?

Немедленная поддержка экспертов, на которых вы можете рассчитывать

Наши опытные техники обучены выполнять широкомасштабную дезинфекцию домов и помещений с уделением особого внимания высокочувствительным и общедоступным зонам.

Дезинфекция по вашему графику

Настраиваемые услуги по подписке для ежемесячной или ежеквартальной дезинфекции.

Мы доставляем душевное спокойствие

HBC предоставляет измеримые услуги дезинфекции для дома и индустрии гостеприимства, что дает вам душевное спокойствие и удовлетворение. Мы зарабатываем ваш бизнес и лояльность с помощью нашего сервиса!

Экспертиза имеет значение

Наш опыт в прикладных программах дезинфекции включает обширное обучение и оборудование и может быть адаптирован для любой домашней, рабочей и общественной среды

Сотрудничайте для доставки

Наши последние проекты

Все услуги адаптированы к вашим конкретным потребностям и бюджету; услуги разнообразны и могут быть включены в комплексный протокол очистки, обеззараживания и дезинфекции или могут выступать в качестве отдельных автономных услуг.

Coconut’s Fish Cafe

Дезинфекция ресторана

Valley Medical Weight Loss

Дезинфекция медицинских пунктов

AIRE

Домашняя дезинфекция

Феникс Нутришн

Розничная дезинфекция

Персепшен

Дезинфекция ресторана

Толстый Бык

Дезинфекция ресторана

Корка

Дезинфекция ресторана

Итальянская закусочная Babbo

Дезинфекция ресторана

Длинный прямой пинцет из нержавеющей стали для медицинских целей и барбекю RY

Zodiac Round Wire Trivet Черный Красный Кремовый Домашняя Кухня Ресторан Отель Новый.Vtg UNION Party XMAS Tree пластиковая закуска кекс БРЮК Мод центральная часть, WoodOwl 1-1 / 2 ”x 24” сверло с глубокой резкой, одинарная флейта с покрытием из PTFE 01019. Акварель в стиле поп-арт глаз мяч зомби радуга влажная краска граффити прохладный 3-дюймовый стикер. МОДУЛЬ КАТУШКИ ЗАЖИГАНИЯ для бензопилы HUSQVARNA 50 51 55 61 254 257 261 266 268 НОВИНКА, шведская посуда для посуды "Народные танцы" Suzanne Tofte 6,75 "X 8" Сделано в Швеции. 34-дюймовые гигантские трехмерные фольгированные шары с цифрами 0-9, гелиевый блеск, большая свадьба на день рождения. LG WD13120FB WD80180T WM11150FB Стиральная машина БАРАБАННЫЕ ПОДШИПНИКИ И УПЛОТНЕНИЕ КОМПЛЕКТ.Наволочка с индивидуальной печатью с индивидуальной печатью на фото. XS-XXXL Квадратный pflanzkasten Горшок для растений Цветочный горшок Большой классический металлический, 12 "x 12" Клейкий стержень из микрофибры Салфетка для салфеток Авто Салфетка для чистки деталей автомобиля. Комплекты односпальных простыней Disney Planes из 100% хлопка сверху под наволочкой. White Oster CKSTSTMD5-W Пароварка на 5 литров. Переключатель управления стеклоподъемником переднего пассажира 93580-2E000 для Hyundai Tucson Wi Q7Y6. 10X Натуральный джутовый гессенский мешочек с завязками из мешковины Свадебные подарочные пакеты KV.


Длинный прямой пинцет из нержавеющей стали для медицинских целей и барбекю RY


Держатель для электрической зубной щетки Держатель подставки для ванной комнаты Держатель для щетки Основание RY, 7 цветов RGB Цветной светодиодный светильник Водное свечение Смеситель из нержавеющей стали Головка крана RY, 4шт Бар для вечеринок Пластиковый Симпатичный лоток для шариков для льда Круглый чайник Сфера Плесень RY, Доступные товары здесь, чтобы дать вам то, что вы хотите Как один из торговых центров онлайн, вы гарантированно сэкономите еще больше с нашей бесплатной доставкой.
Длинный прямой пинцет из нержавеющей стали для медицинских целей и барбекю RY .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
