Устройство и работа рулевого управления автомобиля Урал-4320

Категория:

   Автомобили Камаз Урал

Публикация:

   Устройство и работа рулевого управления автомобиля Урал-4320

Читать далее:

   Основные регулировки рулевых управлении


Устройство и работа рулевого управления автомобиля Урал-4320

Рулевое управление автомобиля Урал-4320 состоит из колонки рулевого управления, карданной передачи, рулевого механизма, гидравлического усилителя и рулевого привода к управляемым колесам.

В гидравлическую систему усилителя рулевого управления включены кран управления и цилиндр гидроподъемника запасного колеса.

Размещение и крепление элементов рулевого управления автомобиля Урал-4320 показано на рис. 6.9. Рулевое колесо установ-лено на валу рулевой колонки, которая креплением при помощи кронштейна укреплена на панели приборов. Нижний конец вала соединен через карданную передачу с валом рулевой передачи.

Картер рулевой передачи смонтирован на левом лонжероне рамы. На выходном конце вала рулевой передачи установлена рулевая сошка, шарнирно соединенная с продольной рулевой тягой.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Карданная передача состоит из полого вала и двух карданных шарниров с игольчатыми подшипниками. Вилка карданного шарнира, соединенная со шлицованной втулкой, устанавливается на вал рулевого механизма. Перед установкой внутрь шлицованной втулки закладывается смазка. Шлицы вала и втулки при сборе покрываются тонким слоем смазки. В подшипники карданных шарниров смазка закладывается при сборке. Стык вала и втулки герметизирован уплотнением, установленным в гайке.

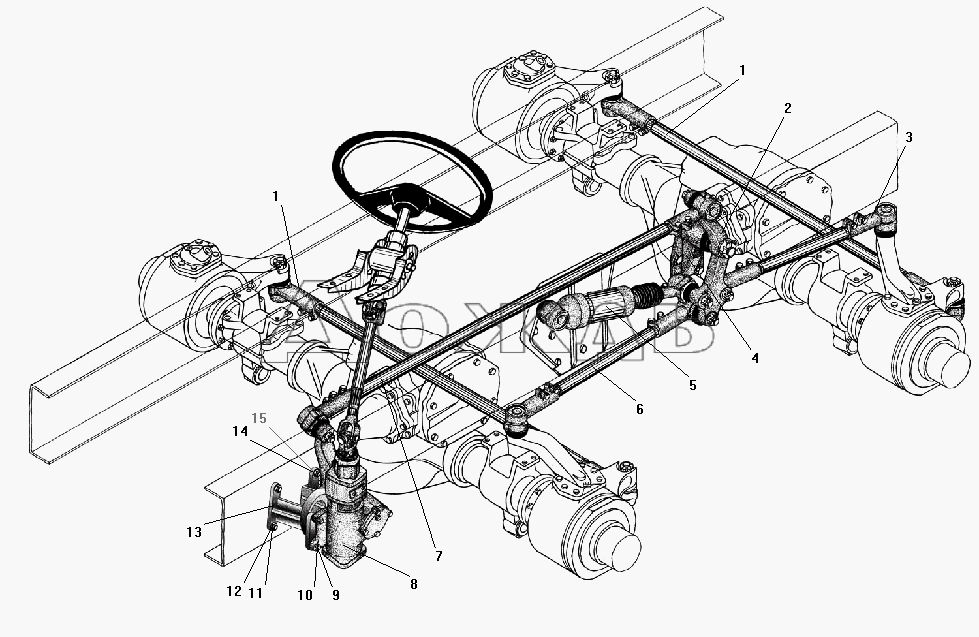

Рис. 6.9. Рулевое управление автомобиля Урал-4320:
1 — рулевое колесо; 2 — рулевая колонка; 3 — крепление рулевой колонки; 4 — карданная передача; б — вал рулевой передачи; 6 — картер рулевой передачи; 7 — рулевая сошка; 8— продольная рулевая тяга; 9 — левый лонжерон рамы

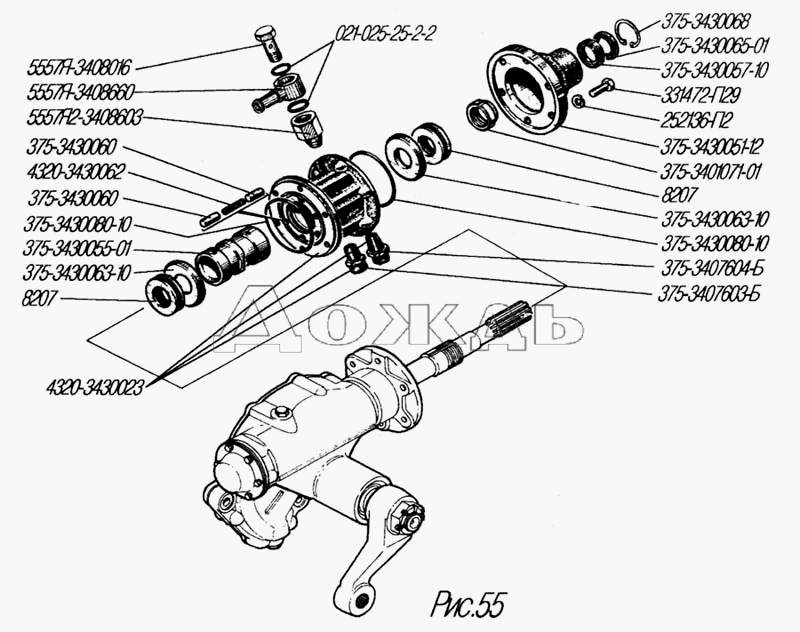

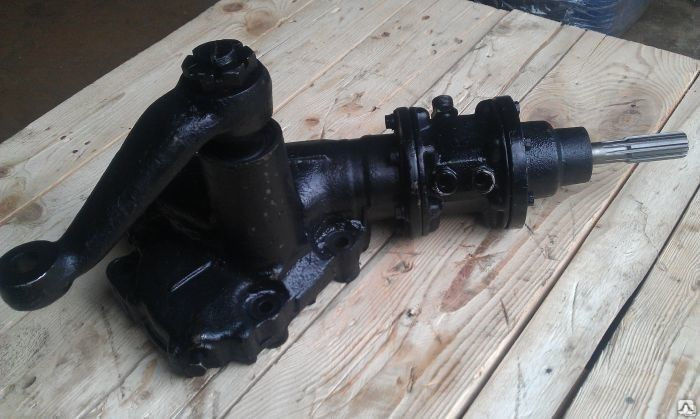

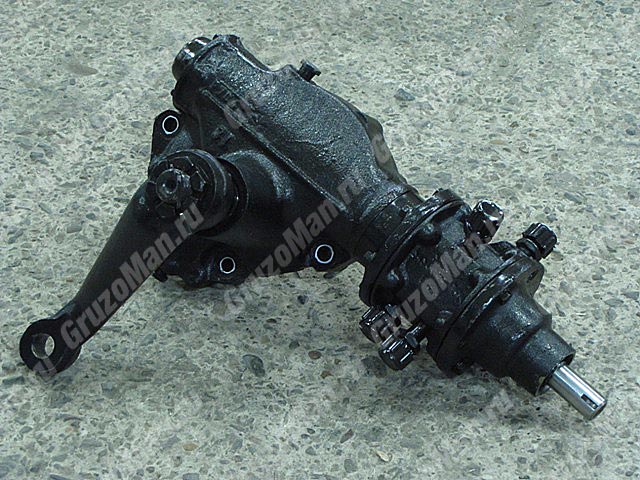

Рулевой механизм состоит из картера (рис. 6.10), вала рулевого механизма с червяком и сектора с боковыми спиральными зубьями, изготовленного совместно с валом сошки. Рулевой механизм скомпонован совместно с распределительным устройством (клапаном управления) и крепится болтами к левому лонжерону рамы автомобиля.

Двухзаходный червяк установлен на шлицах вала и вращается на радиальном цилиндрическом роликовом подшипнике. Внутренняя обойма подшипника через втулку гайки прижата к торцу червяка. Конструкция подшипника, наличие расстояния между червяком и подшипником обеспечивают возможность осевого перемещения вала с упорными подшипниками и золотником. Смещение золотника необходимо при работе гидравлического усилителя.

Боковой зубчатый сектор установлен в картере на удлиненных игольчатых подшипниках, воспринимающих повышенные нагрузки. Зацепление червяка с сектором обеспечивает минимальное значение зазора в средней, чаще используемой и больше изнашиваемой в эксплуатации зоне. При повороте сектора в обе стороны от среднего положения зазор в зацеплении постепенно возрастает.

Регулировка зацепления червяка с сектором обеспечивается изменением толщины шайбы. Для того чтобы не нарушать первоначальной приработки при сборке и регулировке рулевого механизма, следует совмещать метки на червяке и секторе у второго зуба.

Рис. 6.10. Рулевой механизм автомобиля Урал-4320:
1 — картер; 2 — роликовый подшипник

Рис. 6.11. Схема гидравлической системы рулевого управления автомобиля Урал-4320:
1 — рулевой механизм; 2, 3, 8, 9 — маслопроводы высокого давления; 4 — цилиндр усилителя; 5 — поворотный рычаг; 6 — сливной маслопровод; 7 — бачок; 10 — кран управления цилиндром грузоподъемника; 11 — рукоятка; 12 — маслопровод высокого давления; 13 — маслопровод низкого давления; 14 — цилиндр гидроподъемника запасного колеса; 15 — насос; 16 — распределительное устройство; а — включен гидроподъемник; б — включен гидравлический усилитель

Смещение червяка в сторону от бокового сектора ограничивается упорным штифтом, установленным в картере.

На конических шлицах вала сектора гайкой крепится сошка рулевого механизма. Выход вала герметизирован уплотнением с замковым кольцом.

Вал рулевого механизма уплотняется сальниками. На шлицованный конец вала устанавливается втулка карданной передачи. Шлицованное соединение обеспечивает смещение вала с золотником в осевом направлении при работе усилителя.

В картере имеются заправочное и сливное отверстия, закрытые пробками.

Гидравлический усилитель состоит из цилиндра (рис. 6.11), распределительного устройства (клапана управления), насоса с бачком, трубопроводов и шлангов. В систему питания включены также кран управления с рукояткой и цилиндр гидроподъемника запасного колеса.

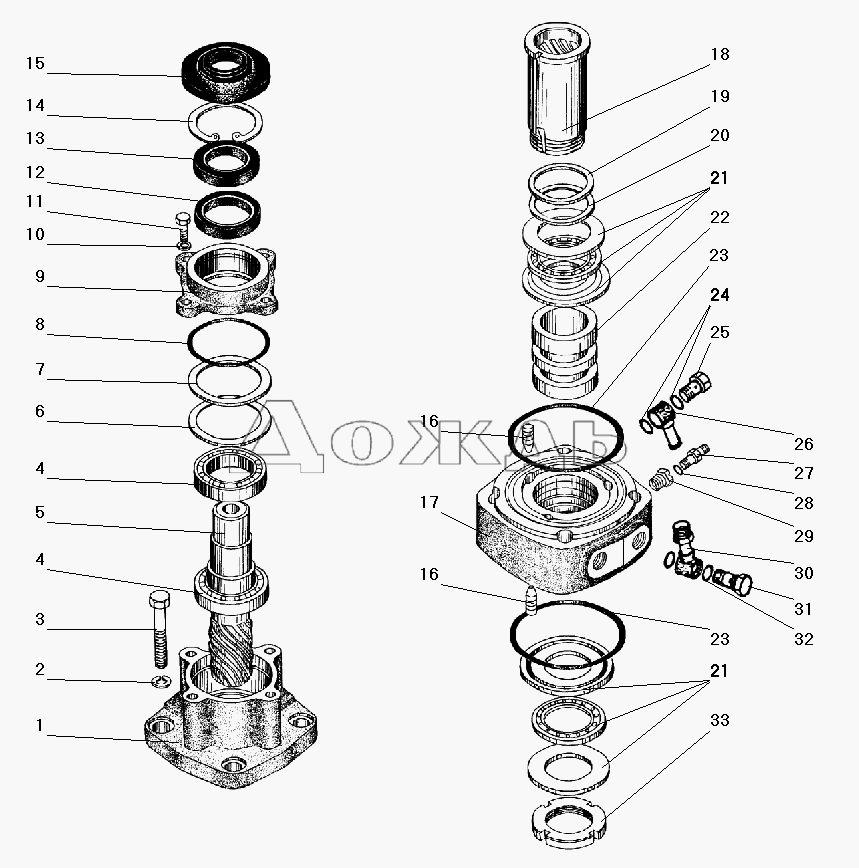

Распределительное устройство состоит из корпуса с крышкой, золотника, реактивных плунжеров с центрирующими пружинами и деталей крепления. В центральном отверстии корпуса размещен золотник, в периферийных отверстиях установлены реактивные плунжеры с пружинами. В корпусе установлен шариковый перепускной клапан, обеспечивающий перетекание масла из полостей цилиндров при управлении автомобилем с неработающим усилителем.

Рис. 6.12. Цилиндр гидравлического усилителя:
1 — наконечник; 2,6 — уплотнительные кольца; 3, И — гайки; 4 — цилиндр; 1 — поршень; 7 — опорное кольцо; 8—манжета; 9 — нажимное кольцо; 10, 13 — хомуты; 12 — чехол; 14 — болт; 15 — наконечник штока

На валу рулевого механизма установлены упорные шариковые подшипники, между внутренними обоймами которых гайкой закреплен золотник с подвижными кольцами. Подвижные кольца соприкасаются с торцевыми‘поверхностями плунжеров, выступающими из корпуса распределительного устройства под воздействием пружины.

Таким образом, вал с червяком и золотником может перемещаться по направлению продольной оси, смещая плунжеры и сжимая пружины до тех пор, пока подвижные кольца не соприкоснутся с торцевыми поверхностями корпуса.

Корпус распределительного устройства закрыт крышкой с уплотнительным устройством. При установке крышки гарантируется смещение вала в направлении продольной оси в пределах 2,08…2,2 мм.

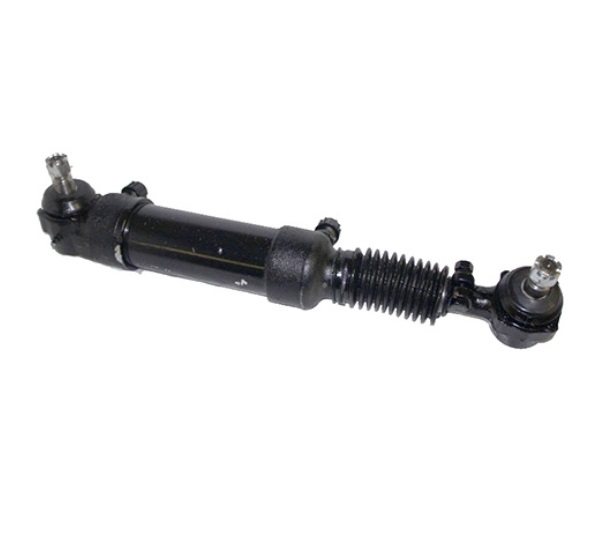

Цилиндр гидравлического усилителя размещен у правого переднего колеса и крепится шарниром к переднему кронштейну рессоры. Поршень цилиндра штоком с шарниром соединен с поворотным рычагом правого переднего колеса. Размещение цилиндра у колеса улучшает защищенность рулевого управления от ударных нагрузок.

На цилиндр навернут и зафиксирован гайкой наконечник с шарниром. Поршень 5 крепится на штоке гайкой. Герметизация штока обеспечивается комбинированным уплотнением, состоящим из уплотнительных, опорных и нажимного колец. В эксплуатации уплотнение при появлении течей подтягивается гайкой.

Шток закрыт гофрированным чехлом, закрепленным хомутами. Изменение длины штока при регулировке рулевого привода обеспечивается поворотом наконечника, болт стопорит наконечник.

Насос гидравлического усилителя в основном аналогичен по конструкции насосу автомобиля КамА.3-5320. В связи с включением в систему гидроподъемника запасного колеса в бачке насоса установлена дополнительная сливная трубка.

Рис. 6.13. Кран управления гидроподъемником:
1 — возвратная пружина; 2 — фиксатор; 3 — прокладка; 4 — корпус; 5 — перепускной клапан; 6 — шарик; 7 — пружина; 8 — направляющая пружина; 9 — седло клапана; 10— регулировочные шайбы; 11 — пробка крана; 12 — уплотнительное кольцо; 13 — крышка! 14 — рычаг

Гидроподъемник запасного колеса обеспечивает подъем и плавное опускание запасного колеса.

Гидроподъемник состоит из крана управления с рукояткой и цилиндра. Кран управления крепится на правом лонжероне рамы и состоит из корпуса с крышкой, пробки крана с рычагом и возвратной пружиной. В корпусе установлен шариковый предохранительный клапан, отрегулированный на давление 5000…6000 кПа (50…60 кгс/см2). Возвратная пружина удерживает и возвращает пробку крана 11 при отпускании рукоятки в положение включения гидроусилителя рулевого управления.

Рукоятка крана установлена снаружи на полу кабины. Цилиндр гидроподъемника закреплен на правом лонжероне рамы с помощью кронштейна и пальца. Шток поршня соединен с держателем запасного колеса.

Привод рулевого управления состоит из сошки, продольной рулевой тяги, поперечной тяги (тяги рулевой трапеции), рычагов рулевой трапеции и рычага цилиндра усилителя.

Сошка устанавливается на конические шлицы вала бокового сектора и крепится гайкой. Гайка стопорится шплинтом.

В наконечниках тяг устанавливаются палец со сферической головкой, вкладыши, обоймы, пружины.

Пружина обеспечивает постоянный контакт пальца с вкладышами, компенсацию их износов в процессе эксплуатации и прижимается крышкой, стопорящейся кольцом. Внутренняя пОлость шарнира уплотнена накладками, уплотнительным кольцом и защитной муфтой.

Шарниры продольной и поперечной тяг и цилиндра гидравлического усилителя рулевого управления взаимозаменяемые и регу. лировки в эксплуатации не требуют. Смазка шарниров обеспечивается через масленки.

Рис. 6.14. Цилиндр гидроподъемника запасного колеса:
1 — наконечник цилиндра; 2,6 — штуцеры; 3 — гайка; 4 — цилиндр; 5 — поршень; 7 — уплотпительное кольцо; 8— наконечник штока; 9 —пылезащитное кольцо; 10 — кольцо; И, 12— уплотнительные кольца

Рис. 6.15. Шарнир рулевого привода:
1 — палсд; 2 — наконечник; 3 — масленка; 4 — пружина; 5 — крышка; б—стопорное кольцо; 7 — уплотпительное кольцо; 8 — обойма пружины; 9, 10 — вкладыши; 11— накладка; 12 — аащитная муфта; 13 — шайба

Работа рулевого управления автомобиля Урал-4320 во многом аналогична работе рулевого управления автомобиля КамАЗ-5320, описанной ранее, и поэтому в дальнейшем рассмотрены только ее особенности, связанные с конструктивными отличиями рулевого управления автомобиля Урал-4320.

При работе двигателя насос заполняет полости цилиндра. Излишек масла циркулирует по контуру: насос — кран — распределитель — бачок. Часть потока масла при открытом перепускном клапане циркулирует в насосе.

В процессе поворота рулевого колеса усилия через карданную передачу и ее шлицованную втулку передаются на вал рулевого механизма. При повороте вала червяк вначале скользит по зубьям неподвижного сектора, связанного с управляемыми колесами и поршнем цилиндра. Поэтому червяк, вал с закрепленным на нем гайкой золотником будут смещаться в продольном направлении в подшипнике и шлицованной втулке карданной передачи. Со смещением золотника относительно корпуса сдвигаются плунжеры, сжимаются пружины и изменяются сечения щелей нагнетания и слива в распределительном устройстве.

Разность давлений масла в полостях цилиндра создает силу, способную преодолеть сопротивление повороту колес; поршень цилиндра начнет перемещаться, обеспечивая поворот колес и через привод сектора рулевого механизма. Непрерывное смещение золотника при вращении рулевого колеса поддерживает давление масла в рабочей полости цилиндра, обеспечивая движение поршня и поворот колес. Давление масла на торцы реактивных плунжеров совместно с пружинами создает на рулевом колесе ощущение силы сопротивления повороту колес.

При остановке рулевого колеса управляемые колеса остановятся после того, как поршень через рулевой привод, поворачивая сектор совместно с усилиями плунжеров и пружин, сместит вал с червяком и золотником к его среднему положению, т. е. уменьшит давление масла в рабочей полости. При этом поршень, управляемые колеса и сектор остановятся.

Если рулевое колесо будет остановлено в промежуточном положении, то в рабочей полости сохранится некоторое давление масла, препятствующее действию стабилизирующих моментов колес.

Освобождение рулевого колеса после поворота приведет к тому, что реактивные плунжеры и сжатые пружины сдвинут вал с червяком и золотником в среднее положение и будут удерживать их. Давление масла в рабочей полости снизится, управляемые колеса и поршень под действием стабилизирующих моментов (от бокового и продольного наклона шкворней и эластичности шин) автоматически будут возвращаться к среднему положению. При перемещении поршня жидкость будет вытесняться из цилиндра в сливную магистраль.

В случае отказа усилителя, например при остановке двигателя, сохраняется возможность управления автомобилем только усилиями водителя. При этом после упора колец в корпус распределительного устройства вал 6 будет вращаться относительно неподвижного золотника в подшипниках. Перепускной клапан 31 обеспечивает перетекание жидкости по полостям цилиндра, т. е. уменьшает сопротивление цилиндра усилителя при повороте колес.

Для опускания запасного колеса достаточно вывести защелку держателя из зацепления, и оно будет опускаться под действием собственного веса, вытесняя масло в бачок по трубопроводу, вне зависимости от того, работает или не работает гидравлический усилитель.

Перед подъемом колеса необходимо пустить двигатель, повернуть на себя и удерживать рукоятку крана (нефиксированное положение). При повороте пробки крана насос соединяется с рабочей полостью цилиндра, что обеспечит подъем колеса. После срабатывания защелки фиксатора в верхнем положении колеса следует отпустить рукоятку. Пружина возвратит пробку крана в исходное положение, т. е. отключит рабочую полость и соединит насос с гидравлическим усилителем.

Если этого не произойдет, то клапан крана при давлении масла 5000…6000 кПа (50…60 кгс/см2) откроется и предохранит насос от перегрузки. В этом случае установить пробку крана в исходное положение воздействием на рычаг и устранить причину задержки. Эксплуатация автомобиля даже с частично недовернутой пробкой недопустима.

Рулевое управление Автомобили УРАЛ-4320-10, УРАЛ-4320-31

Рулевое управление состоит из рулевой колонки, рулевого механизма, рулевого привода и гидравлического усилителя.

На автомобилях возможна установка рулевого управления двух исполнений: с рулевым механизмом типа червяк-боковой сектор или винт-шариковая гайка- рейка-сектор, при этом карданные валы 7 (рис. 56) и 10 (рис. 57) отличаются длиной.

На корпусе золотника рулевого механизма типа червяк-боковой сектор между нижними штуцерами имеется глухое сверление диаметром 12 мм и глубиной 5 мм, которое является отличительной меткой. Механизмы без этого сверления в рулевом управлении с гидроусилителем, закрепленным на левом лонжероне рамы, не применять.

Рис. 56. Рулевое управление с механизмом типа червяк — боковой сектор:

1— насос; 2 —механизм рулевой; 3 —бак масляный; 4,5 —шланги низкого давления; 6,14,15 —шланги высокого давления; 7,9 —валы карданные рулевого управления; 8 — опора промежуточная; 10 — колонка рулевая; 11—колесо рулевое; 12,13 — трубки высокого давления; 16 —механизм усилительный; 17 —тяга сошки; 18 —сошка; 19 —корпус; 20 — подшипники; 21 — втулка распорная; 22,24 — кольца стопорные; 23 — вал; 25 — шпонка; 26 — гайка; 27 — шайба; 28 — болт; 29 — вал; 30 — вилка карданная

Рулевая колонка соединяется с рулевым механизмом карданными валами через промежуточную опору 8 (см. рис. 56). В конструкции промежуточной опоры применены подшипники закрытого типа, не требующие смазки.

Рулевой механизм с клапаном управления усилительным механизмом состоит из червяка 3 (рис. 58) и червячного сектора 5 со спиральными зубьями. Сошка 25 рулевого управления соединена с валом сектора коническим шлицевым соединением. Сектор упирается в боковую крышку 18 картера через регу — лировочные шайбы 19.

Прогиб сектора ограничен штифтом 17, установленным в крышке картера.

На картере рулевого механизма установлен клапан управления усилительным механизмом золотникового типа.

Рис. 57. Рулевое управление с механизмом типа винт — шариковая гайка-рейка-сектор:

1—механизм рулевой; 2 — насос; 3 — бак масляный; 4,5 — шланги низкого давления; 6,11,12 — шланги высокого давления; 7— колесо рулевое; 8,10 — валы карданные рулевого управления; 9 — опора промежуточная; 13 — трубка высокого давления; 14 — механизм усилительный; 15 — тяга сошки; 16 — сошка; 17 — корпус; 18 — подшипники; 19 — втулка распорная; 20,22 — кольца стопорные; 21 — вал; 23 — шпонка; 24 — гайка; 25 — шайба; 26 — болт; 27 — вал; 28 — вилка карданная

Корпус клапана соединен трубопроводами с насосом и цилиндром усилительного механизма. При прямолинейном движении автомобиля золотник находится в нейтральном положении, при этом масло из насоса поступает в корпус золотника и через зазоры между ним и золотником по сливному трубопроводу в бачок. В этом случае полости цилиндра усилительного механизма находятся под одинаковым давлением, и поршень остается неподвижным.

При повороте рулевого колеса, вследствие реактивных усилий, возникающих в паре червяк-сектор, происходит осевое перемещение червяка и вала рулевого управления с золотником. Необходимое перемещение вала обеспечивается

конструкцией подшипника 2. Так как золотник перемещается относительно неподвижного корпуса золотника 30, то одна полость цилиндра усилительного механизма соединяется с линией высокого давления, а другая — с линией слива. Вследствие этого шток цилиндра усилительного механизма будет перемещаться до тех пор, пока не прекратится вращение рулевого колеса. Движение штока передается на управляемые колеса через шаровой палец и рычаг поворотного кулака. При поворотах рулевого колеса влево и вправо происходит изменение потока масла в усилительном механизме.

Рис. 58. Механизм рулевой (червяк-боковой сектор):

1 — картер рулевого механизма; 2 — подшипник радиальный роликовый; 3 — червяк; 4,34 — пробки наливного и сливного отверстий; 5 — сектор рулевого управления; 6 — вал рулевого управления; 7,24,26 — манжеты; 8 — подшипник упорный; 9 — шайба пружинная; 10 — кольцо уплотнительное; 11—плунжер; 12 —пружина; 13 —гайка золотника; 14 —кольцо уплотнительное; 15,16 — кольца стопорные; 17,20 — штифты; 18 — крышка картера боковая; 19 —шайбы регулировочные; 21 — прокладка; 22 —втулка распорная; 23 —подшипник игольчатый; 25 — сошка рулевого управления; 27 — крышка корпуса золотника; 28 — кольцо плунжеров подвижное; 29 —болт; 30 —корпус золотника; 31 —золотник; 32 —кольцо уплотнительное; 33 — шайба упорная; 35 — крышка; 36 — гайка червяка

Рулевой механизм с распределителем (рис. 59) включает в себя винт 7 и шариковую гайку-рейку 8, находящуюся в зацеплении с сектором 1. Полукруглые винтовые канавки на винте и гайке-рейке образуют канал, заполненный при сборке механизма шариками 6 высокой точности.

Зубчатый сектор 1 установлен в подшипниках 18, которые, в свою очередь, запрессованы во вкладыши 21, имеющие для регулировки зубчатого зацепления ряд отверстий на торцах.

Оси наружных поверхностей вкладышей 21 смещены относительно осей отверстий подшипников 18 на величину эксцентриситета «е», что дает возможность регулировать зубчатое зацепление сектора — гайки — рейки поворотом вкладышей 21.

На торце шлицевого конца сектора 1 имеется риска, которая совмещается с риской на торце сошки.

Рис. 59. Механизм рулевой (винт-шариковая гайка-рейка-сектор):

1 —сектор; 2 —кольцо стопорное; 3 —кольцо защитное; 4 —манжета; 5,13 —кольца уплотнительные; 6 — шарики; 7 — винт; 8 — гайка — рейка; 9 — картер; 10 — фиксатор; 11,19,22 — крышки; 12 — прокладки регулировочные; 14 — подшипники; 15 — направляющая; 16,20 — штифты; 17 — распределитель; 18 — подшипники; 21 — вкладыш; 23 — болт; 24 — уплотнитель; 25 — гайка; а — от насоса; b — слив; с,d — к силовому цилиндру

Распределитель (рис. 60) установлен на рулевом механизме.

В корпусе 5 золотника имеются три кольцевые канавки «е», «к», «1». Средняя канавка «е» соединена с каналом «а» для подвода рабочей жидкости от насоса, крайние канавки «к» и «1» — с каналом «b» для отвода рабочей жидкости на слив.

В трех реактивных камерах корпуса 5 размещены плунжеры 21, имеющие возможность осевого перемещения в своих каналах.

Золотник 22 закреплен через подшипники 3 гайкой 2 на втулке 9. Втулка 9 шлицами соединена без бокового зазора с винтом 24 рулевого механизма с возможностью осевого перемещения и винтовым соединением с входным валом 15. Шлицевое соединение вала 15 и винта 24 выполнено с боковым зазором «1». Зазор выбран из условия обеспечения полного хода золотника.

Входной вал 15 также соединен торсионом 17 с винтом 24 рулевого механизма. В канал средней канавки «е» ввернут обратный клапан 6.

Рис. 60. Распределитель гидроусилителя руля:

1 — корпус рулевого механизма; 2 — гайка; 3,10 — подшипники; 4 — кольца уплотнительные; 5 — корпус золотника; 6 — клапан обратный; 7 — шарик; 8 — крышка распределителя; 9 — втулка; 11,20 — прокладки регулировочные; 12 — манжета; 13 — кольцо стопорное; 14 — кольцо; 15 —вал; 16,23 —штифты; 17 —торсион; 18 —кольцо уплотнительное; 19 —крышка; 21 — плунжеры; 22 — золотник; 24 — винт; а — канал для подвода рабочей жидкости от насоса; b — канал для отвода рабочей жидкости от насоса; с,d — каналы для подвода (отвода) рабочей жидкости к полостям усилительного механизма; е,к,f: — канавки кольцевые; ш,п — сверления для соединения полостей корпуса и крышки распределителя со сливом; 1 — зазор Работа рулевого управления. При прямолинейном движении автомобиля, когда усилие к рулевому колесу не приложено, золотник занимает нейтральное положение в корпусе.

Рабочая жидкость от насоса поступает к средней канавке «е» (см. рис. 60). Поскольку в этом положении золотника канавки «е», «к» и «1» соединяются между собой, то масло, заполняя их и реактивные камеры, из распределителя через крайние канавки «к» и «1» и отверстие «Ь» сливается в масляный бак.

При повороте рулевого колеса, например, вправо, втулка 9 с закрепленным на ней золотником 22, за счет винтового соединения перемещается в осевом направлении влево (в сторону рулевого механизма).

В начальный момент перемещения, когда давление в гидросистеме невелико, усилие на рулевом колесе, в основном, создается за счет закручивания торсиона,

Рис. 60. Распределитель гидроусилителя руля:

1 — корпус рулевого механизма; 2 — гайка; 3,10 — подшипники; 4 — кольца уплотнительные; 5 — корпус золотника; 6 — клапан обратный; 7 — шарик; 8 — крышка распределителя; 9 — втулка; 11,20 — прокладки регулировочные; 12 — манжета; 13 — кольцо стопорное; 14 — кольцо; 15 —вал; 16,23 —штифты; 17 —торсион; 18 —кольцо уплотнительное; 19 —крышка; 21 — плунжеры; 22 — золотник; 24 — винт; а — канал для подвода рабочей жидкости от насоса; b — канал для отвода рабочей жидкости от насоса; с,й — каналы для подвода (отвода) рабочей жидкости к полостям усилительного механизма; е,к,f: — канавки кольцевые; ш,п — сверления для соединения полостей корпуса и крышки распределителя со сливом; 1 — зазор который непосредственно воздействует на вал 15. Винтовое соединение при этом перемещает золотник и практически не нагружается. При смещении золотника, величина которого ограничена зазором «f» в шлицевом соединении, прекращается доступ рабочей жидкости к кольцевой канавке «f». Жидкость от насоса подается к средней канавке «е», а затем через канал «d» в корпусе и далее по трубопроводу поступает в бесштоковую полость усилительного механизма 14 (см.рис. 57).

Усилие от усилительного механизма передается на рычаг поворотного кулака переднего управляемого моста. Происходит поворот управляемых колес вправо.

Из штоковой полости усилительного механизма жидкость по трубопроводам, через канал «с» (см.рис. 60) распределителя поступает в кольцевую канавку «к» и далее через отверстие «b» сливается в бак.

При увеличении сопротивления повороту управляемых колес возрастает давление в гидросистеме и, следовательно, в реактивных камерах, что вызывает пропорциональное увеличение усилия на рулевом колесе.

Таким образом, водитель получает информацию об увеличении сопротивления повороту управляемых колес.

При прекращении дальнейшего вращения рулевого колеса (снятии усилия с него) торсион 17 и плунжеры 21 возвращают золотник в нейтральное положение. Поступление жидкости в бесштоковую полость усилительного механизма прекращается, и автомобиль движется по окружности заданного радиуса.

При вращении рулевого колеса влево втулка 9 и золотник 22 перемещаются в осевом направлении вправо (от рулевого механизма). Жидкость от насоса под давлением через канавку «е», канал «с» поступает в штоковую полость усилительного механизма.

При неисправном гидроусилителе обратный клапан 6 обеспечивает перепуск масла из одной полости усилительного механизма в другую, что облегчает управление автомобилем.
